Licznik prądu Voltcraft DPM1L32-D Plus

Transkrypt

1 INSTRUKCJA OBSŁUGI Licznik prądu Voltcraft DPM1L32-D Plus Nr produktu Strona 1 z 12

2 Szanowni Państwo Dziękujemy za zakup tego produktu. Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Aby utrzymać ten stan i zapewnić bezpieczną pracę, należy przestrzegać niniejszej instrukcji obsługi! Podręcznik ten należy do tego produktu. Zawierają one ważne informacje dotyczące prawidłowego działania i obsługi. Należy brać pod uwagę zasady prawidłowej eksploatacji oraz obsługi, zwłaszcza gdy oddajemy produkt osobom trzecim. Pamiętaj aby przechowywać niniejszą instrukcję do wykorzystania w przyszłości! Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli. Wszystkie prawa zastrzeżone W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod adresem/telefonem: Klient indywidualny: bok@conrad.pl * (12) (12) Klient biznesowy: b2b@conrad.pl (12) (12) ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM Strona 2 z 12

3 Licznik energii jest przeznaczony do montażu na szynie DIN 35 mm w szafach rozdzielczych lub podrozdzielniach. Licznik energii pokazuje zużytą energię czynną w 1-fazowej sieci urządzeń elektrycznych z 2 Zużycie energii wyświetlone w kilowatach na godzinę (kwh). Urządzenie wyposażone jest w cyfrowy wskaźnik z 6 miejscami i 2 miejscami po przecinku. Wskaźnik nie oblicza prądu wstecznego i nie można go zresetować. Urządzenie podłączane jest bezpośrednio bez konieczności stosowania zewnętrznych części montażowych. Odpowiednie oporniki/boczniki są już zintegrowane w urządzenie. Licznik energii należy użytkować wyłącznie wówczas, gdy jest on odpowiednio wbudowany. Należy przestrzegać odpowiednich przepisów. Przednia część wyświetlacza odpowiada klasie ochronności 2 i jest zabezpieczona przed dotykiem. Zaciski śrubowe należy zabezpieczyć przed dotknięciem (zabudować w podrozdzielniach itp.). Produkt nie jest zgodny z dyrektywą MID, dlatego nie można z niego korzystać do celów rozliczeniowych. Nie wolno użytkować produktu w wilgotnych pomieszczeniach lub na zewnątrz. Należy w tym celu skorzystać z odpowiednich podrozdzielni z ochroną przed wilgocią (IP54 lub wyższą). Nie wolno użytkować urządzenia w obszarach zagrożonych wybuchem (Ex), w wilgotnych pomieszczeniach oraz w niesprzyjających warunkach. Niekorzystne warunki to: Wilgoć lub wysoka wilgotność powietrza, obecność kurzu i łatwopalnych gazów bądź też oparów lub rozpuszczalników, burza z piorunami lub warunki atmosferyczne, takie jak np. silne pola elektrostatyczne. Modyfikacja oraz przebudowa produktu są zabronione! Montaż i instalacja urządzenia powinny być wykonywane wyłącznie przez specjalistę zapoznanego z odpowiednimi przepisami i możliwymi zagrożeniami. Należy bezwzględnie przestrzegać zasad bezpieczeństwa! Nie wolno przekraczać danych technicznych. ZASADY BEZPIECZEŃSTWA Strona 3 z 12

4 Należy przeczytać uważnie całą instrukcję przed rozpoczęciem obsługi, zawiera ona informacje ważne dla prawidłowej pracy produktu. Wszelkie uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji powodują utratę rękojmi/gwarancji! Nie ponosimy żadnej odpowiedzialności za szkody pośrednie! W przypadku uszkodzenia mienia lub ciała spowodowanego niewłaściwym użytkowaniem urządzenia lub nieprzestrzeganiem zasad bezpieczeństwa, producent nie ponosi żadnej odpowiedzialności! W takich przypadkach rękojmia/gwarancja wygasa. Urządzenie to opuściło fabrykę w idealnym stanie. Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać wskazówek bezpieczeństwa i stosować się do ostrzeżeń zawartych w niniejszej instrukcji użytkowania. Ze względów bezpieczeństwa i zgodności z certyfikatem (CE), przebudowa i/lub modyfikacja produktu na własną rękę nie są dozwolone. W przypadku pojawienia się jakichkolwiek wątpliwości dotyczących pracy, bezpieczeństwa lub podłączenia urządzenia, należy skonsultować się ze specjalistą. Przyrządy pomiarowe i ich akcesoria nie są zabawkami i nie należy dopuścić, aby znalazły się w rękach dzieci! W przypadku użytkowania przemysłowego należy przestrzegać przepisów dotyczących urządzeń elektrycznych, urządzeń służących do produkcji energii elektrycznej oraz zapobiegania nieszczęśliwym wypadkom, wydanych przez Związek Stowarzyszeń Zawodowych. Za działanie miernika w szkołach, ośrodkach szkoleniowych, warsztatach hobbystycznych i samopomocowych odpowiedzialny jest przeszkolony personel, który powinien również monitorować jego użytkowanie. Należy unikać pracy w bezpośrednim sąsiedztwie: - silnych pól magnetycznych lub elektromagnetycznych - anten nadawczych lub generatorów HF W ten sposób wartość pomiarowa może zostać sfałszowana. Strona 4 z 12

5 W przypadku podejrzenia, że bezpieczne działanie urządzenia przestało być możliwe, należy odłączyć i chronić go przed niezamierzonym użytkowaniem. Przyjmuje się, że bezpieczna praca urządzenia nie jest możliwa, jeśli: - produkt posiada widoczne uszkodzenia, - urządzenie nie działa oraz - urządzenie było przechowywane przez dłuższy okres czasu w niekorzystnych warunkach lub - nastąpiły ciężkie obciążenia transportowe. Nie wolno włączać miernika od razu po przeniesieniu go z zimnego do ciepłego pomieszczenia. Skroplona wówczas woda może w pewnych okolicznościach spowodować uszkodzenie urządzenia. Pozostaw urządzenie niepodpięte aż do momentu osiągnięcia temperatury pokojowej. Nie należy pozostawiać opakowania bez nadzoru, może bowiem stać się wówczas niebezpieczną zabawką dla dzieci. Należy ponadto zwrócić uwagę na dodatkowe zasady bezpieczeństwa znajdujące się w poszczególnych rozdziałach. Urządzeń nie należy wykorzystywać do celów medycznych. SCHEMAT POŁĄCZEŃ Strona 5 z 12

6 PODŁĄCZENIE W celu zagwarantowania właściwego uruchomienia, przed przystąpieniem do użytkowania należy uważnie przeczytać całość niniejszej instrukcji użytkowania i wskazówki bezpieczeństwa! Podłączenia można dokonać tylko wtedy, gdy zasilanie jest odłączone. Podczas instalacji należy przestrzegać podstawowych reguł elektrotechniki: wyłączyć urządzenie, zabezpieczyć przed ponownym włączeniem, zewrzeć i sprawdzić, czy dostępne jest napięcie. Na kablach przyłączeniowych należy umieścić przynajmniej 8 mm izolację w miejscach kontaktowych. W przypadku wielożyłowych przewodów należy skorzystać z odpowiednich osłon przed zgnieceniem. Za pomocą śrubokręta krzyżowego (duży śrubokręt PZ1) lub płaskiego wkrętaka (duży śrubokręt 0,8 x 3,5 mm) odkręć zaciski śrubowe. Poprowadź poszczególne przewody przez odpowiednie zaciski i przykręć je z momentem obrotowym wynoszącym 1,5 Nm. Zwróć uwagę, by przewód siedział dobrze w zaciskach. Podczas instalacji bardzo ważne jest użycie prawidłowego śrubokręta i właściwy moment obrotowy, ponieważ niewłaściwe zamocowanie może skutkować przegrzaniem i doprowadzić do pożaru. Umieść osłony zacisków na urządzeniu i starannie jest przykręć. Strona 6 z 12

7 WYMIARY LICZNIKA SYMBOLE NA WYŚWIETLACZU Licznik nie może być używany musi być zwrócony do Producenta Aktywne wyjście S0 [energia czynna] Główny obszar Częściowa wartość licznika. Jeśli miga, licznik jest zatrzymany. Pomiar obszar jednostki Strona 7 z 12

8 NAJWAŻNIEJSZE FUNKCJE Jak Gdzie Czas Przewijanie strony w pętli każda strona pętli Natychmiastowy Ekran "Setup?", Strona dla wszelkie pętle z wyjątkiem dwa razy szybciej dostępu ustawień ustawień Konfiguracja dostępu do Strona "Setup?" > 3 s stron Włącz konfigurację dla Konfiguracja strony dwa razy szybciej wartości / cyfry Zmiana wartości / cyfry Konfiguracja strony Natychmiastowy Potwierdzanie wartość / Konfiguracja strony dwa razy szybciej cyfry Zmiana elementów (Y, N, C) Zapisz stronę Natychmiastowy Zatwierdź wyświetlony element Zapisz stronę > 3 s (Y, N, C) Wyświetla funkcje dostępne Częściowy Licznik > 3 s dla przedstawionego licznika Zmiana funkcji (Start, Stop, Częściowy Licznik Natychmiastowy Reset) Zatwierdź wyświetlony Częściowy Licznik > 3 s funkcje (Start, Stop, Reset) Test wyświetlacza Chwilowe wartości i strony z informacją > 10 s KLAWISZE FUNKCYJNE wartości chwilowe Symbol Jednostka Napięcie V V Prąd I A współczynnik mocy PF Moc aktywna P kw Częstotliwość f Hz zarejestrowane dane Symbol Jednostka Całkowita energia czynna L kwh Resetowanie tabeli częściowy L kwh licznik energii Inne informacje Symbol Wartość / stanu Częściowy licznik START / STOP Aktywne wyjście S0 ON / OFF Błąd stanu 01 / 02 Strona 8 z 12

9 STRUKTURA STRONY wersja oprogramowania licznika kontrolna POMIAR I INFO STRONY Energia czynna całkowita Licznik Licznik energii czynnej częściowy Czynna moc Napięcie Prąd współczynnik mocy Częstotliwość wersja oprogramowania licznika kontrolna Strona 9 z 12

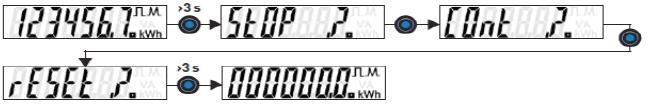

10 USTAWIENIE STRONY Dostęp Ustawienia strony S0 Wyjście włączyć /wyłączyć (Domyślnie: włączone) 1. Naciśnij dwukrotnie klawisz szybko, nowa aktualizacja zostanie wyświetlona. 2. Naciśnij przycisk raz, aby zmienić wartość miga, ON, aby umożliwić wyjście połączono licznik energii czynnej, OFF, aby wyłączyć urządzenie. 3. Potwierdź, naciskając kluczem szybko dwukrotnie. Wyjście z trybu konfiguracji 1. Naciśnij przycisk raz, aby zmienić miganie wartość Y, aby wyjść i zapisać ustawienia, N, aby Wyjście bez zapisywania, C aby kontynuować przewijanie stron Setup. 2. Wyjdź naciskając klucz ponad 3 s Jak uruchomić wyświetlany licznik częściowy Jak zatrzymać wyświetlanie częściowego licznika Jak wyzerować wyświetlany licznik częściowy Strona 10 z 12

11 Powrót do stron pomiarowych bez działającego częściowego licznika SPECYFIKACJA TECHNICZNA Dane zgodne z normami EN ENGLISH EN , EN , Obudowa zgodna z normą DIN Terminale zgodne z normą EN Zasilanie z obwodu napięciem Zakres napięcia 230 V ± 20% Pobór mocy Częstotliwość znamionowa Maksymalna wartość Imax Wartość Iref (Ib), Wartość Itr Wartość Imin 0,8 VA max 50/60 Hz 32 A 5 A 500 ma 250 ma Aktywna klasa energetyczna B zgodnie z normą EN S0 WYJŚCIE NPN pasywne optoizolowane Miernik stała Wartości maksymalne 1000 imp / kwh (zgodnie z normą EN ) 27 VDC - 27 ma Wszystkich kwh licznik energii czynnej Długość impulsu Miernik stała 100 ms 5000 imp / kwh Średnica drutu dla terminali zaciski pomiarowe Wyjście S0 (A & V) 1,5 6 mm2 0,14 2,5 mm2 Bezpieczeństwa według EN Strona 11 z 12

12 Klasa ochronna (EN ) Test napięcia impulsu II Test napięcia AC 1,2 / 50 ms 6 kv (EN , 7,2) 4 kv Materiał obudowy płomienia rezystancja UL 94 klasa V0 temperatura pracy -25 C + 55 C Temperatura przechowywania -40 C + 75 C Wilgotność (bez kondensacji) max 80% amplituda drgań 50 Hz ± 0,075 mm Stopień ochrony - część czołowa (przyznawane jedynie tylko w przypadku Instalacja w szafie o stopniu ochrony co najmniej IP51) IP50 Stopień ochrony - zaciski IP20 Czyszczenie, konserwacja i serwis Okresowo czyścić obudowę miękką szmatką. Przechowywać w suchym i czystym miejscu. Serwis. Zostaw naprawy urządzenia wykwalifikowanemu serwisowi. Jeśli produkt nie nadaje się do użytku należy go zutylizować urządzenie w przyjazny dla środowiska sposób, zgodnie z lokalnymi przepisami. UTYLIZACJA A) Informacje ogólne Produkty elektryczne/elektroniczne nie są odpadami domowymi! Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi. Strona 12 z 12
