PODRĘCZNIK UŻYTKOWNIKA. Polski

Transkrypt

1 PODRĘCZNIK UŻYTKOWNIKA Polski

2 WAŻNE UWAGA: Przebieg wiązki podczerwieni NIE MOŻE być zasłonięty! Nieprzestrzeganie tego nakazu może wywołać sygnał pożaru lub awarii.

3 Spis treści Instalacja 4 Informacje ogólne 5 Schematy okablowania 6 Montaż urządzenia Uruchamianie 7 Włączanie zasilania i wprowadzanie kodu dostępu 8 Wykrywanie czujników i wybór trybu zasilania 9 Wybór czujnika i odległości 10 Nakierowywanie promienia lasera 11 Automatyczne zestrajanie (Auto) i nastawa (Set) 0/100 (kalibracja) 12 Stan zestrojenia Wyświetlacz i wskaźniki 22 Układ ikon na wyświetlaczu LCD 23 Wskaźniki stanu czujników i sterownika systemu 24 Menu użytkownika 25 Menu użytkownika opisy 26 Menu serwisowe 27 Ustawienia czujnika 28 Ustawienia sterownika systemu 29 Parametry pracy i wymiary Informacje o zgodności 30 Informacje dotyczące homologacji dla poszczególnych krajów Obsługa 13 Ustawienia i testy końcowe 15 Czyszczenie elementów systemu 16 Ponowne wykrywanie elementów systemu po dodaniu lub usunięciu czujników Rozwiązywanie problemów 17 System w trybie awarii/usterki 18 Kody błędów 20 Niewidoczny promień lasera 21 Pozycja początkowa

4 Instalacja Informacje ogólne 50cm m = 4 50cm cm Między czujnikiem i odbłyśnikiem należy zachować pełną widoczność mm Montaż należy wykonać na wytrzymałych powierzchniach (na ścianach nośnych lub dźwigarach) m = m = 1 Użyj maskownicy dla małych odległości Sprawdź, czy wiązka przebiega zgodnie z lokalnymi przepisami Ustaw przebieg wiązki możliwie jak najwyżej, jednak z zachowaniem minimalnej odległości 0,5 m od czujnika do sufitu Zamontuj czujnik i odbłyśnik bezpośrednio naprzeciwko siebie NIE NALEŻY umieszczać czujnika w miejscu, w którym wiązkę może zablokować przedmiot lub osoba NIE NALEŻY umieszczać 2 czujek naprzeciwko siebie Dioda LED musi być skierowana do dołu 4

5 Instalacja Schematy okablowania CZUJNIK 1 CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 CZUJNIK 1 CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 14 V 28 V DC 14 V 28 V DC Zewn. Reset Zewn. Reset POŻAR Złącze A AWARIA Złącze B POŻAR Złącze A AWARIA Złącze B STREFA - STREFA + ZASILANIE - ZASILANIE + UZIEMIENIE/ EKRANOWANIE N/O COM N/C N/O COM N/C Opornik pożarowy Okablowanie dla pozostałych sterowników systemu (gdy więcej niż jeden sterownik systemu znajduje się w jednej strefie) (Nie należy stosować w instalacjach w regionie podlegającym nadzorowi przez Underwriters Laboratories Inc. (UL). Informacje dotyczące instalacji okablowania w systemach z wieloma sterownikami w regionie UL znajdują się na dołączonej płycie CD) Sprawdź działanie złącza pożarowego i złącza awarii w centrali pożarowej Każdą głowicę czujnika należy ZAWSZE podłączać oddzielnym, ekranowanym, dwużyłowym kablem UWAGA: Aby zachować możliwość kontrolowania systemu, nie należy podłączać przewodu w układzie pętli. Aby zapewnić działanie systemu kontroli połączeń, każdy przewód musi być podłączony w formie osobnego odgałęzienia N/O COM N/C N/O COM N/C Opornik pożarowy EOL Okablowanie dla pojedynczego sterownika systemu lub ostatniego sterownika systemu w jednej strefie Do styku Zewn. Reset należy przyłożyć napięcie od 5 V do 40 V na co najmniej 2 sekundy, aby usunąć blokadę po wykryciu pożaru Podzespoły nie znajdują się w zestawie (parametry poniższych elementów należy uzyskać u producenta centrali pożarowej): Opornik pożarowy (niektóre moduły interfejsu stref i przełączników nie wymagają opornika pożarowego zamiast tego należy wówczas połączyć przewody ze sobą) Dioda sygnalizacji ciągłości obwodu czujnika Komponent końca linii (EOL) 5

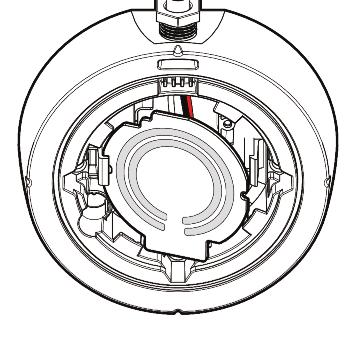

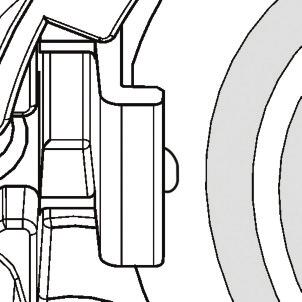

6 Instalacja Montaż urządzenia 6 Dioda LED musi być skierowana do dołu

7 Uruchamianie Włączanie zasilania i wprowadzanie kodu dostępu Jeden sterownik systemu może służyć do sterowania i monitorowania maksymalnie czterech głowic czujników. Symbol # służy do przedstawiania liczby wybranych czujników (1, 2, 3 lub 4). 1. Włącz zasilanie 15 sekund 2. Aby uzyskać dostęp do menu serwisowego, wprowadź kod dostępu. Naciśnij przycisk, aby wyświetlić ekran kodu dostępu: 2 sekundy 40 sekund Domyślny kod dostępu: Zmiana cyfry Przechodzenie do kolejnej/poprzedniej cyfry Zatwierdzenie Po wprowadzeniu błędnego kodu dostępu zostanie ponownie wyświetlony ekran wprowadzania kodu Trzy błędne próby zablokują dostęp na trzy minuty Wskazanie E-02 na tym etapie jest zjawiskiem normalnym 7

8 Uruchamianie Wykrywanie czujników i wybór trybu zasilania 3. Wykryj czujniki Podczas pierwszego uruchamiania procesu automatycznie wyświetlane jest wskazanie Find (Wykrywanie). Dostęp do funkcji Find można uzyskać również w menu ustawień sterownika systemu 60 sekund 4. Wybierz tryb zasilania Wszystkie funkcje można wykonać w trybie Lo A (domyślny) (10, 12, 14 lub 16 ma dla 1, 2,3 lub 4 wykrytych czujników) Po włączeniu zasilania system domyślnie włącza tryb Lo A Wybierz tryb Hi A (50 ma), aby wiązka poruszała się z większą prędkością w czasie automatycznego zestrajania, zestrajania ręcznego i nakierowywania lasera Po instalacji przełącz system z powrotem w tryb Lo A Ta wartość oznacza liczbę wykrytych czujników 8 Naciśnij przycisk potwierdzenia, aby włączyć wykryte czujniki Nieużywane kanały czujników są wyłączane Naciśnij przycisk, aby przeprowadzić ponowne skanowanie celem zweryfikowania, czy wskazana liczba jest prawidłowa 1. Naciskaj przyciski, 4. Naciskaj przyciski, aby przełączać ikony w menu aby zmieniać wybór serwisowym i podświetlić daną ikonę 5. Naciśnij przycisk, 2. Naciśnij przycisk, aby wybrać aby zatwierdzić 3. Naciskaj przyciski, Naciśnij przycisk, aby przejść do żądanej pozycji aby anulować Poruszanie się po menu

9 Uruchamianie Wybór czujnika i odległości 5. Wybierz czujnik 6. Wybierz odległość między czujnikiem i odbłyśnikiem Wybierz czujnik, do którego chcesz uzyskać dostęp Poszczególne czujniki należy zestrajać oddzielnie Objaśnienia dotyczące zestrajania poszczególnych czujników znajdują się w krokach od 6 do 9 Wybierz opcję 8-50 m (domyślnie) lub 100 m Możliwe jest ustawienie różnych zasięgów dla poszczególnych czujników

10 Uruchamianie Nakierowywanie promienia lasera 7. Nakierowywanie promienia lasera W tym trybie system zasygnalizuje awarię UWAGA PROMIEŃ LASERA NIE KIEROWAĆ BEZPOŚREDNIO NA OCZY MOC < 5 mw LASER KLASY IIIa Długość fali nm Do zestrojenia czujnika z odbłyśnikiem wykorzystywany jest promień lasera. Funkcja ta nie pozwala na dokładne zestrojenie. Po zestrojeniu automatycznym promień lasera może nie być skierowany bezpośrednio na odbłyśnik Za pomocą przycisków ustaw promień lasera możliwie najbliżej odbłyśnika Jedno naciśnięcie strzałki oznacza jedno przesunięcie głowicy czujnika Naciśnij przycisk lub, aby wyłączyć promień lasera i powrócić do menu ustawień Na stronie 20 podręcznika użytkownika znajdują się informacje o rozwiązywaniu problemów w przypadku, gdy promień lasera nie jest widoczny 10

11 Uruchamianie Automatyczne zestrajanie (Auto) i nastawa (Set) 0/100 (kalibracja) 8. Automatyczne zestrajanie (Auto) 9. Nastawa (Set) 0/100 (kalibracja) Wybierz opcję Auto, aby automatycznie ustawić promień podczerwieni W czasie ustawiania zostanie wyświetlona siła sygnału Jeśli laser zostanie włączony, nie musi on być skierowany bezpośrednio na odbłyśnik po włączeniu funkcji Auto jest to zjawisko normalne Lo A: 7 minut Hi A: 4 minut Kiedy pojawi się napis Set (Nastawa), naciśnij przycisk Kiedy wyświetlony zostanie komunikat S-00, zasłoń odbłyśnik nieodbijającym światła materiałem i naciśnij przycisk Po wyświetleniu komunikatu S-01 odsłoń odbłyśnik i naciśnij przycisk Powtórz kroki od 5 do 9 dla pozostałych czujników wykrytych podczas procedury Find (Wykrywanie) 11

12 Uruchamianie Stan zestrojenia 10. System został zestrojony Zalecamy ponowne ustawienie systemu w trybie Lo A Zielona dioda LED na czujniku będzie mrugać co 10 sekund, a siła sygnału powinna wynosić od 99% do 101% Wartości domyślne: 35% dla progu pożaru, 10 sekund opóźnienia do zgłoszenia pożaru i awarii, tryb bez blokady Na str podręcznika użytkownika znajdują się informacje na temat zmiany ustawień, testowania alarmu pożarowego i sygnalizacji awarii 11. Sprawdź wskazania dotyczące stanu zestrojenia Po uruchomieniu zostanie wyświetlone następujące wskazanie: W przypadku, gdy zostały wykryte czujniki, lecz wybrany czujnik nie jest zestrojony, zostanie wyświetlone następujące wskazanie: Jeśli czujnik jest podłączony, lecz nie został wykryty, zostanie wyświetlone następujące wskazanie: 12

13 Obsługa Ustawienia i testy końcowe Próg zgłoszenia pożaru Zmiana progu przy którym czujnik wykryje pożar (należy ustawić dla każdego czujnika) Opóźnienie sygnału pożaru / awarii Zmiana opóźnienia między zgłoszeniem sygnału pożaru lub awarii do centrali pożarowej (należy ustawić dla każdego czujnika) Opóźnienie 1 (Pożar) Opóźnienie 2 (Awaria) Opóźnienie sygnalizacji pożaru (Opóźnienie 1) nie może mieć wartości niższej niż opóźnienie sygnalizacji awarii (Opóźnienie 2) Tryb blokady/bez blokady Sposób włączania Trybu blokady (system pozostanie w trybie alarmu pożarowego po akcji gaśniczej) lub Trybu bez blokady (po ugaszeniu pożaru system automatycznie powróci do normalnego funkcjonowania) (należy ustawić dla systemu, nie dla poszczególnych czujników) Bez blokady Blokada Naciskaj przyciski, aby przełączać ikony w menu czujnika, aż do wyświetlenia ikon wykresu i dzwonka 13

14 Obsługa Ustawienia i testy końcowe Ręczne testy sygnału pożaru i awarii Po instalacji lub czyszczeniu zalecane jest wykonanie ręcznego testu sygnału pożaru i awarii Test sygnału pożaru: zakryj powoli odbłyśnik (nie powinno to trwać dłużej niż 5 sekund). Sterownik systemu zgłosi sygnał pożaru do centrali pożarowej Test sygnału awarii: zakryj odbłyśnik całkowicie na czas 2 sekund. Sterownik systemu zgłosi sygnał awarii do centrali pożarowej. Test sygnału pożaru Wykonywanie testu sygnalizacji pożarowej dla sterownika systemu i sprawdzanie okablowania centrali pożarowej 14 Test diody LED sygnalizacji pożaru Czujnik zgłosi sygnał pożaru. Centrala pozostanie w stanie normalnym. Naciśnij przycisk wyjść bez wykonywania testu, aby Test przekaźników/ okablowania sterownika Sterownik systemu sygnalizuje Fire (Pożar) do centrali pożarowej. Naciśnij przycisk lub, aby wyjść

15 Obsługa Czyszczenie elementów systemu Czyszczenie elementów systemu Zmiana poziomu kompensacji: Wpływ kurzu osadzonego na urządzeniu jest automatycznie rekompensowany przez zmianę poziomu kompensacji. Zalecane jest jednak regularne czyszczenie czujnika i odbłyśnika miękką, niepozostawiającą włókien szmatką. Naciskać przyciski, aby przełączać między ikonami w menu czujnika, aż do wyświetlenia tej ikony Jeśli wartość poziomu kompensacji dla danego czujnika będzie przez kilka dni wyższa niż 130, oznacza to, że należy przeprowadzić jego czyszczenie. Przed rozpoczęciem czyszczenia należy odłączyć system od centrali pożarowej. Po zakończeniu czyszczenia należy upewnić się, czy system działa prawidłowo: Jeśli siła sygnału wynosi od 92% do 108% - należy umożliwić zmianę kompensacji do poziomu 100% (nie powinno to trwać dłużej niż 12 godzin) Jeśli siła sygnału wynosi powyżej 108% - należy zmniejszyć poziom kompensacji, aż siła sygnału spadnie do %, a następnie poczekać na przywrócenie kompensacji do poziomu 100% Jeśli siła sygnału wynosi poniżej 90% - należy wykonać nakierowanie lasera, zestrajanie automatyczne i nastawę. 15

16 Obsługa Ponowne wykrywanie elementów systemu po dodaniu lub usunięciu czujników Wyłącz zasilanie systemu Podłącz nowe czujniki lub odłącz zbędne czujniki Naciskaj przyciski, aby przełączać ikony w menu ustawień sterownika systemu, aż do wyświetlenia napisu Find (Wykrywanie) Ponownie włącz zasilanie systemu i postępuj zgodnie z podaną procedurą: 60 sekund Ta wartość oznacza liczbę wykrytych czujników 16 Naciśnij przycisk potwierdzenia, aby włączyć wykryte czujniki Nieużywane kanały czujników są wyłączane Naciśnij przycisk, aby przeprowadzić ponowne skanowanie celem zweryfikowania, czy wskazana liczba jest prawidłowa Powtórz procedurę zestrajania (kroki od 5 do 9) dla pozostałych czujników wykrytych podczas procedury Find (Wykrywanie)

17 Rozwiązywanie problemów System w trybie awarii/usterki Jeśli sterownik systemu wskaże awarię/usterkę: Czy ekran LCD włącza się po naciśnięciu przycisku? Czy miga którakolwiek z diod LED na sterowniku systemu? TAK Czy czujnik lub czujniki zostały wykryte i zestrojone? (ekrany wskazań przedstawiono na stronie 12) TAK NIE NIE Sprawdź zasilanie sterownika systemu Wykonaj procedurę wykrywania (Find) oraz przeprowadź zestrajanie / nastawę (Set) czujnika lub czujników. Więcej informacji znajduje się na stronach 8-14 podręcznika użytkownika Czy poziom kompensacji wynosi = 205 lub - 49? (ekrany poziomu kompensacji przedstawiono na stronach 15, 24 i 25 podręcznika użytkownika) TAK Wyczyść czujnik(-i) i przeprowadź ponowne zestrajanie. NIE Czy siła sygnału jest mniejsza niż 13%? NIE Czy siła sygnału jest większa niż 110%? TAK TAK Sprawdź, czy wiązka nie jest zasłonięta Sprawdź, czy odbłyśnik i czujnik znajdują się we właściwych położeniach oraz czy nie zostały przesunięte Sprawdź, czy na drodze wiązki nie znajduje się przedmiot odbijający światło Szczegółowe informacje techniczne można uzyskać u producenta 17

18 Rozwiązywanie problemów Kody błędów Nie wykryto czujnika Sterownik systemu nie mógł wykryć czujnika. Wskazanie wyświetlane również w czasie włączania. Odczekaj 45 sekund na włączenie systemu Sprawdź przewody między sterownikiem systemu i czujnikiem (napięcie czujnika powinno wynosić V) Czujnik podłączony, ale nie wykryty Czujnik jest podłączony, ale nie został wykryty Wykonaj procedurę wykrywania (Find) i w razie potrzeby przeprowadź zestrajanie Poziom kompensacji inny niż zero Kompensacja musi mieć wartość zerową, kiedy wybrana zostanie opcja Set (Nastawa). Ustaw ponownie czujnik za pomocą zestrajania automatycznego Siła sygnału poza zakresem Siła sygnału po przeprowadzeniu zestrajania automatycznego jest zbyt mała lub zbyt duża. Sprawdź, czy wprowadzono prawidłową odległość Sprawdź, czy używany jest prawidłowy odbłyśnik Sprawdź, czy na linii przebiegu wiązki do odbłyśnika nie znajdują się przeszkody Ustaw ponownie czujnik za pomocą funkcji lasera i zestrajania automatycznego 18 Nie wykryto odbłyśnika Błąd automatycznego zestrajania Zestrojenie czujnika z odbłyśnikiem Sprawdź, czy między odbłyśnikiem nie powiodło się i sufitem zachowano prawidłową Sprawdź, czy wprowadzono odległość prawidłową odległość Sprawdź, czy na linii przebiegu Sprawdź, czy używany jest wiązki do odbłyśnika nie znajdują się prawidłowy odbłyśnik przeszkody Sprawdź, czy na linii przebiegu Ustaw ponownie czujnik za pomocą wiązki do odbłyśnika nie znajdują zestrajania automatycznego się przeszkody Ustaw ponownie czujnik za pomocą funkcji lasera i zestrajania automatycznego

19 Rozwiązywanie problemów Kody błędów Nie można wyzerować podczas wyświetlania wskazania S-00 w trybie Set Odbłyśnik nie został przykryty lub czujnik nie został zestrojony z odbłyśnikiem. Upewnij się, że odbłyśnik został całkowicie zakryty materiałem nieodbijającym światła Ustaw ponownie czujnik za pomocą zestrajania automatycznego Brak sygnału przy wskazaniu S-01 w trybie Set Odbłyśnik nie został odkryty podczas wskazania S-01. Upewnij się, że odbłyśnik został odkryty po wybraniu wskazania S-01 Nieudane centrowanie podczas zestrajania Czujnik został zestrojony z obiektem innym niż odbłyśnik Między czujnikiem i odbłyśnikiem należy zachować pełną widoczność w promieniu 0,5 m 19

20 Rozwiązywanie problemów Niewidoczny promień lasera Jeśli wiązka lasera nie jest widoczna w danych warunkach (np. odbłyśnik nie jest widoczny z poziomu sterownika systemu lub otoczenie jest bardzo jasne), należy wykonać zestrajanie ręczne (Hand). Wybranie tej opcji spowoduje wyświetlenie wskazania siły sygnału zwrotnego z odbłyśnika i umożliwi sterowanie wiązką przez użytkownika. 1. Uruchom zestrajanie automatyczne (Auto) i naciśnij przycisk po dwóch sekundach, aby je zakończyć (spowoduje to zwiększenie do maksimum mocy podczerwieni) 2. Wybierz opcję zestrajania ręcznego (Hand) 3. Za pomocą przycisków steruj wiązką do momentu, gdy moc sygnału przekroczy wartość 800. Przytrzymanie któregokolwiek z przycisków nie powoduje powtórzenia czynności. Aby przesunąć napęd w wybranym kierunku więcej niż raz, naciśnij dany przycisk kilka razy 4. Zasłoń odbłyśnik. Jeśli siła sygnału nie spadnie o ponad połowę, wiązka nie zostanie zestrojona z odbłyśnikiem. Powtórz krok 3 5. Wykonaj zestrajanie automatyczne (Auto) i nastawę (Set) 20

21 Rozwiązywanie problemów Pozycja początkowa Jeśli nie jest znany kierunek przebiegu wiązki, użyj funkcji pozycji początkowej. Wiązka zostanie skierowana na mniej więcej środek zakresu regulacji. Aby wyjść z tej funkcji, naciśnij przycisk lub Wykonanie czynności trwa ok. 15 minut Po jej zakończeniu zostanie ponownie wyświetlone menu serwisowe 21

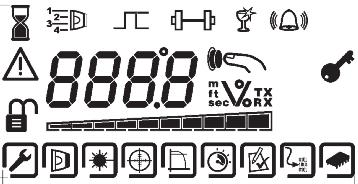

22 Wyświetlacz i wskaźniki Układ ikon wyświetlacza Zablokowany / reset Numer czujnika Siła sygnału Stopnie Sekundy Stopy Metry Oczekiwanie na czynność użytkownika Poziom kompensacji Pożar Zajęty Ostrzeżenie System zablokowany / odblokowany Emisja Siła sygnału Odbiór Siła sygnału % / V Wykres słupkowy Ustawienie pozycji początkowej Ustawienia czujnika Nakierowywanie lasera Zestrajanie wiązki Próg zgłoszenia pożaru Test sygnału pożaru Opóźnienie sygnału pożaru / awarii Narzędzia programowe Ustawienia sterownika systemu 22

23 Wyświetlacz i wskaźniki Wskaźniki stanu czujników i sterownika systemu Czujnik Wskaźnik miga co 10 sekund. PRAWIDŁOWY: AWARIA: POŻAR: ZIELONY ŻÓŁTY CZERWONY Ustawienia sterownika Wskaźniki 1 do 4 pokazują stan czujników 1 4: PRAWIDŁOWY: nie miga AWARIA: ŻÓŁTY POŻAR: CZERWONY Gdy wskaźnik 5 miga na ZIELONO, oznacza to PRAWIDŁOWY stan sterownika systemu. Wszystkie wskaźniki migają co 10 sekund. 23

24 Układ menu Menu użytkownika Parametry sterownika Parametry czujnika 24 W tym menu naciśnij przycisk, aby wprowadzić kod dostępu Naciśnij przycisk, aby przełączyć system w stan uśpienia

25 Układ menu Menu użytkownika opisy Parametry sterownika Tryb zasilania Hi A lub Lo A Ustawienia sterownika stan Ustawienia sterownika wersja oprogramowania Odebrany sygnał w procentach Poziom kompensacji Próg zgłoszenia pożaru Opóźnienie zgłaszania pożaru Parametry czujnika Wersja oprogramowania czujnika Stan czujnika Temperatura stopnie Celsjusza lub Fahrenheita Odległość 8 50 m lub m Opóźnienie zgłaszania awarii 25

26 Układ menu Menu serwisowe Pozycja początkowa Ustawienia czujnika Nakierowywanie promienia lasera Zestrajanie wiązki Próg zgłoszenia pożaru Ustawienia sterownika Narzędzia programowe Test sygnału pożaru Opóźnienie sygnału pożaru / awarii Wejście do menu serwisowego wymaga podania kodu dostępu Poruszanie kursora po menu jest możliwe za pomocą przycisków. Aby wybrać element, naciśnij przycisk Aby wyjść z tego menu i włączyć blokadę systemu, naciśnij 26

27 Układ menu Ustawienia czujnika Domyślnie brak blokady Numer czujnika Odległość Blokada w razie pożaru / reset Automatyczna optymalizacja pracy silnika wł/wył Siła emisji ** Poziom kompensacji ** Siła odbioru ** Zero / 100% ** OSTRZEŻENIE: WYŁĄCZNIE DO UŻYTKU PRZEZ PRACOWNIKÓW SERWISU. ZMIANA MOŻE SPOWODOWAĆ USTERKĘ 27

28 Układ menu Ustawienia sterownika systemu Tryb zasilania Wykrywanie czujników Jednostki miary Zmiana kodu dostępu OSTRZEŻENIE Zmiana kodu dostępu wymaga zachowania ostrożności. W przypadku zagubienia kodu należy skontaktować się z producentem w celu zresetowania kodu dostępu. 28 Jednostki miary Zmiana między metrycznymi i imperialnymi Zmiana kodu dostępu Naciśnij przycisk, aby wybrać kolejną cyfrę Naciśnij przycisk, aby zmienić cyfrę Naciśnij przycisk, aby zapisać nowy kod i wrócić do menu ustawień Naciśnij przycisk, aby anulować zmianę i wrócić do menu serwisowego

29 Informacje o systemie Parametry pracy i wymiary Parametr Wartość Napięcie V DC 10, 12, 14 lub 16 ma ± 2 ma Natężenie: tryb niskiego poboru mocy (w przypadku wykrycia 1, 2, 3 lub 4 czujników) Natężenie: tryb wysokiego poboru mocy ma Przedział progu wykrywania pożaru 0,45 3,98 db 10 60% Opóźnienie do sygnalizacji pożaru 2 30 s Opóźnienie do sygnalizacji awarii 2 30 s Odległość między czujnikiem i odbłyśnikiem m Maksymalne kątowe niedopasowanie czujnika ± 0,3 Maksymalne kątowe niedopasowanie odbłyśnika ± 5 Maksymalna kątowa zmiana położenia głowicy czujnika ± 3,5 Długość fali optycznej 850 nm Próg zgłaszania awarii w przypadku nagłego zasłonięcia 87% Temperatura robocza (wg norm UL) 0 do +37,8 C Temperatura robocza (wg norm EN54-12) -10 do +55 C Temperatura przechowywania -40 do +85 C Wilgotność względna (bez kondensacji) 93% Klasa bezpieczeństwa IP IP54 Napięcie na stykach przekaźnika 30 VDC Natężenie na stykach przekaźnika 100 ma Maksymalna długość przewodu (od sterownika do czujnika) 100 m Przekrój przewodu AWG 0,5 1,5 mm Łatwopalność obudowy UL94 V0 Parametr Opis Domyślne Kod dostępu Wymagany do dostępu do menu serwisowego Tryb zasilania Poziom kompensacji Moc transmisji Wzmocnienie odbieranego sygnału Próg zgłoszenia pożaru Opóźnienie do sygnalizacji pożaru Opóźnienie do sygnalizacji awarii Odległość Hi A : pobór prądu stałego o natężeniu 50 ma Lo A : pobór prądu stałego o natężeniu 10, 12, 14, 16 ma (w przypadku wykrycia 1, 2, 3 lub 4 czujników) Zakres od -49 do +204 Poziom wzmocnienia służący do kompensacji ze względu na nagromadzony kurz i ruchy Przy wartości 75 rozpoczyna się automatyczna optymalizacja Od 50 do Moc nadawanego sygnału optycznego. Wybierana przy automatycznym zestrajaniu Od 1 do 255. Poziom wzmocnienia sygnału przesyłanego przez odbiornik Wybierane przy automatycznym zestrajaniu Od 10% do 60%. Stopień zasłonięcia wymagany do zgłoszenia sygnału pożaru Od 2 do 30 sek. Czas przekroczenia progu zgłoszenia pożaru, po którym wysyłany jest sygnał pożaru Od 2 do 30 sek. Czas przekroczenia progu zgłoszenia awarii, po którym wysyłany jest sygnał awarii Uwaga: sygnał musi spaść poniżej wartości 13% w ciągu 2 sek m lub m. Odległość między czujnikiem i odbłyśnikiem. Wpływa na moc początkowej transmisji przy zestrajaniu automatycznym Automatyczna Włączenie lub wyłączenie automatycznej optymalizacja wł./wył. optymalizacji (automatycznego ruchu głowicy) Zablokowane/ niezablokowane Ustawienie zablokowania w stanie sygnalizacji pożaru lub automatycznego wyzerowania. Awarie nigdy nie powodują zablokowania. Wymiary Szer. mm (cale) Wys. mm (cale) Głęb. mm (cale) Masa, kg (lbs) Sterownik, łącznie z podstawą 202 (8,0) 230 (9,1) 81 (3,2) 1,0 (2,2) LoA % 10 sekund 10 sekund 8 50 m Włączone Niezabloko wane Czujnik, łącznie z podstawą do łatwego montażu 135 (5,3) 135 (5,3) 135 (5,3) 0,5 (1,1) Wspornik uniwersalny 135 (5,3) 135 (5,3) 71 (2,8) 0,2 (0,4) Odbłyśnik (pojedynczy) 100 (3,9) 100 (3,9) 10 (0,4) 0,1 (0,2) 29

30 Informacje o zgodności Informacje dotyczące homologacji dla poszczególnych krajów Informacja o zgodności z normami UL Informacja o zgodności z normami europejskimi Numer UL: S3417 Odległość między czujnikiem i odbłyśnikiem Przedział progu wykrywania pożaru 8 10 m ( ft) 10 18% m ( ft) 15 25% m ( ft) 15 35% m ( ft) 25 50% m ( ft) 35 50% m ( ft) 50% Wszystkie instalacje muszą spełniać normę NFPA Fire Fighting Enterprises Ltd, 9 Hunting Gate, Hitchin, SG4 0TJ, Wielka Brytania CPD-0565 EN54-12 Czujnik liniowy z wiązką optyczną Zabezpieczenie przeciwpożarowe Dokumentacja: patrz dokument Zgodność z normą EN54-12 dla poziomów czułości od 25% do 35%, przy maksymalnym czasie od wystąpienia pożaru wynoszącym 20 sekund. 30 Numer dokumentu:
