1 KATALOG TYMCZASOWYCH LINII NAPOWIETRZNYCH 15-20kV Z KABLAMI UNIWERSALNYMI SAMONOŚNYMI FXCEL 3X16/10 mm 2 NA ŻERDZIACH KOMPOZYTOWYCH EKO LSNi-T Katalog spełnia wymagania norm: PN-EN :2013, PN-EN Poznań, wrzesień 2016 r.

2 DYSTRYBUTOR PRZEWODÓW, OSPRZĘTU PRZEWODOWEGO, SPRZĘTU MONTAŻOWEGO I ZESTAWU SERWISOWEGO ENSTO POL Sp. z o.o. ul. Starogardzka 5, STRASZYN tel. (0-58) , , , fax (0-58) , PRODUCENT PRZEWODÓW FXCEL ERICSSON NETWORK TECHNOLOGIES AB PRODUCENT ŻERDZI KOMPOZYTOWYCH EKO, WYNAJEM I SPRZEDAŻ ENERGETYCZNYCH LINII TYMCZASOWYCH Energy Composites Sp. z o.o. ul. Marklowicka 30a, Wodzisław ŚL. tel. +48/ , fax +48/ , AUTOR KATALOGU, ORAZ ROZPOWSZECHNIANIE TABLIC ZWISÓW I NACIĄGÓW PRZEWODÓW EN ENERGOLINIA ENERGOLINIA Spółka z o.o POZNAŃ, ul. Kramarska 26 Tel./fax (0-61) , Rozpowszechnianie katalogu ENSTO POL Sp. z o.o. Energy Composites Sp. z o.o. Powielanie i rozpowszechnianie opracowania w formie graficznej i elektronicznej bez zgody biura autorskiego jest wzbronione.

3 OPIS TECHNICZNY 1 SPIS TREŚCI I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 3 2. Opracowania związane 3 3. Podstawowe dane techniczne 4 4. Oznaczenia słupów 4 5. Zasady projektowania 5 6. Dobór elementów linii tymczasowej Przewód Naprężenia i naciągi przewodów Rozpiętości przęseł Rodzaje słupów - zestawy linii tymczasowych 8 7. Dobór elementów słupów Żerdzie Osprzęt przewodowy Tablice ostrzegawcze, identyfikacyjne i informacyjne 9 8. Posadowienie słupów Ocena podłoża gruntowego Typy i konstrukcje ustojów Ochrona przeciwporażeniowa, od przepięć i uziemienia Uziemienia ochronne Uziemienia odgromowe Ochrona od przepięć Dodatkowe zlecenia i uwagi Przygotowanie do montażu zestawu napowietrznej linii serwisowej SN Przygotowanie trasy zestawu napowietrznej linii serwisowej SN Zawieszenie zestawu napowietrznej linii serwisowej SN na drzewach Zawieszenie zestawu napowietrznej linii serwisowej SN na tymczasowych stanowiskach słupowych Wyznaczenie miejsca pod bębny kablowe Przygotowanie osprzętu do rozwieszenia zestawu napowietrznej linii serwisowej SN Montaż zestawu napowietrznej linii serwisowej SN Zaciąganie przewodu Rozwijanie zestawu z użyciem linki wstępnej Połączenie dwóch odcinków zestawu napowietrznej linii serwisowej SN w skrzynce OITEA-2-CPI-S 16

4 OPIS TECHNICZNY 2 II. KARTY KATALOGOWE SŁUPÓW 1. Słup przelotowy P-9/2, Uzbrojenie słupa P-9/2,5 2. Słup narożny N-9/7, Uzbrojenie słupa N-9/7,5 3. Słup krańcowy K-9/7, Uzbrojenie słupa K-9/7,5 III. KARTY KATALOGOWE ELEMENTÓW ZWIĄZANYCH 1. Ustój płytowy U Ustój powierzchniowy UP, ustój odciągu RO Żerdzie kompozytowe typu Eko i kompozytowe elementy ustojowe Uziomy odgromowe Połączenie uziemienia Zamocowanie głowicy HOTU3 kabla FXCEL Tablice ostrzegawcze, identyfikacyjne i informacyjne Konstrukcja słupa z odciągiem Tablica zwisów kabli FXCEL Mapa stref obciążenia oblodzeniem na terytorium Polski Mapa stref obciążenia wiatrem na terytorium Polski Przykład połączenia linii tymczasowej z linią SN Przykładowe połączenie odcinków kabla 43

5 OPIS TECHNICZNY 3 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA Katalog obejmuje elementy tymczasowych linii napowietrznych z kablami uniwersalnymi typu FXCEL3x16/10. Linia tymczasowa zgodnie z PN-EN :2013, to linia budowana na okres nie dłuższy niż jeden rok. Linie tymczasowe mogą pełnić funkcję systemów przywracania zasilania w sytuacjach awaryjnych. Kable uniwersalne FXCEL, dzięki odpowiedniej konstrukcji, mogą być stosowane jako kable samonośne w liniach napowietrznych lub kable ziemne. Konstrukcje wsporcze ww. linii tymczasowych stanowią słupy z żerdzi kompozytowych, produkcji Energy Composites Sp. z o.o. Linie tymczasowe stanowią skuteczne rozwiązanie na czas prowadzenia prac związanych z modernizacją linii napowietrznych lub usuwaniem awarii. Po wybudowaniu bypasa obok istniejącej linii, wyłączenie trwa kilkanaście minut, potrzebnych do przełączenia zasilania. Podczas, gdy zasilanie realizowane jest poprzez linię tymczasową, można prowadzić prace remontowe na linii istniejącej. Głównym atutem zaproponowanych w katalogu rozwiązań, jest wykorzystanie słupów z lekkich żerdzi kompozytowych, ułatwiających transport na miejsce budowy nawet w trudnych warunkach terenowych oraz pozwalających na szybki i łatwy montaż i demontaż linii tymczasowej. Rozwiązania przeznaczone są do stosowania na terenie całego kraju. 2. OPRACOWANIA ZWIĄZANE - PN-EN :2013 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kv. Część 1: Wymagania ogólne - Specyfikacje wspólne - PN-EN (projekt przekazany przez PTPiREE do PKN w kwietniu 2015r.) Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kv - Część 2: Zbiór normatywnych warunków krajowych (NNA) - PN-EN Uziemienie instalacji elektroenergetycznych prądu przemiennego o napięciu wyższym od 1 kv Warunki techniczne przewodów, żerdzi, izolacji, osprzętu przewodowego i sprzętu montażowego, wydane przez producentów poszczególnych wyrobów.

6 OPIS TECHNICZNY 4 3. PODSTAWOWE DANE TECHNICZNE Napięcie znamionowe linii SN: 15kV lub 20kV Rodzaje przewodów SN: Typ żerdzi: FXCEL3x16/10 12/24kV kompozytowa EKO o długości: 9 m i nośności 2,5kN Zakres temperatur pracy (obliczeniowy): -25 C do +80 C Zakres temperatur montażu: Wysokość nad poziomem morza: Minimalny kąt załomu dla słupów narożnych: Poziom obostrzenia: Strefy klimatyczne: Rodzaje gruntu: -5 C do +40 C lub wg zaleceń producentów do 1000m 120 o I, II, III W 1, W 2, W3 - obciążenia wiatrem, S1, S2, S3 - obciążenia oblodzeniem o dużej, średniej i małej nośności dla ustojów zagłębionych w gruncie, o wytrzymałości pod ustojem 31,8 kn/m 2 dla ustojów powierzchniowych 4. OZNACZENIA SŁUPÓW Oznaczenia słupów ze względu na funkcje jakie mają do spełnienia w linii: P - przelotowy, N, - narożny, K, - krańcowy, Oznaczenia słupów Rodzaj (funkcja) słupa - P, N, K Długość żerdzi (m) - 9 Dop. obciążenie żerdzi (kn) - 2,5 - /

7 OPIS TECHNICZNY 5 5. ZASADY PROJEKTOWANIA Poniżej przedstawiono zalecany sposób postępowania przy ustalaniu parametrów linii projektowanych wg niniejszego katalogu: 1. Ustalenie długości odcinka linii tymczasowej 2. Ustalenie maksymalnej rozpiętości przęsła 3. Ustalenie warunków gruntowych rzutujących na dobór ustojów 4. Dobór słupa wg niniejszego katalogu Dobór i rozstaw słupów linii zależny jest od ww. ustaleń i warunków terenowych występujących na trasie przebiegu linii. 6. DOBÓR ELEMENTÓW LINII TYMCZASOWEJ 6.1. Przewód W katalogu jako przewód linii tymczasowej zastosowano samonośny kabel uniwersalny trójżyłowy typu FXCEL3x16/10 na napięcie 12/24kV, o izolacji z polietylenu usieciowanego uodpornionego na działanie promieni ultrafioletowych, z żyłami miedzianymi i żyłą powrotną z miedzianej ocynowanej taśmy plecionej, o wspólnej powłoce polietylenowej, parametry kabla FXCEL3x16/10 podano w tablicy 1.

8 OPIS TECHNICZNY 6 Parametry kabla uniwersalnego FXCEL Tablica 1 Oznaczenie przewodu FXCEL 3 16 / 10 12/24kV Napięcie znamionowe 12/24 kv 80 C - dla kabla zawieszonego na słupach Największa dopuszczalna długotrwała temperatura jako samonośny żyły roboczej 90 C - dla kabla ułożonego w ziemi lub na konstrukcjach wsporczych (bez naprężeń mechanicznych) Obciążalność w zależności od sposobu ułożenia Kabel całkowicie rozwinięty z bębna w miejscu osłoniętym od bezpośredniego działania promieni 105A słonecznych ułożony na ziemi Kabel całkowicie rozwinięty z bębna linia 68A samonośna 80 C Kabel częściowo nierozwinięty z bębna (3 i więcej 17,5A warstw na bębnie) obciążenie długotrwałe Kabel częściowo nierozwinięty z bębna (3 i więcej warstw na bębnie) obciążenie max. 5-6 godzin 29A (bez wcześniejszego obciążania) Dopuszczalny 1-sekundowy prąd zwarcia: (przy dopuszczalnej temperaturze żyły 3,0 ka roboczej przewodu podczas zwarcia C) dla temp. przewodu przed zwarciem - 90 C Dopuszczalny prąd zwarciowy dla żyły powrotnej 2,0 ka (przy temperaturze podczas zwarcia 300 C) Przekrój znamionowy żył roboczych przewodu 3 16 mm 2 Cu materiał żyły Przekrój żyły powrotnej materiał żyły 10 mm 2 Cu Przekrój obliczeniowy kabla 55 mm 2 Rezystancja 1 km żyły kabla w temperaturze 20 C 1,15Ω Rezystancja 1 km żyły powrotnej w temperaturze 20 C Indukcyjność 1 km kabla 2Ω 0,48 mh Pojemność 1 km kabla 0,11 µf Masa 1 km kabla Średnica żyły kabla Średnica żyły kabla z izolacją Średnica całkowita kabla Średnica kabla ze skrętem Minimalna siła zrywająca Maksymalna siła robocza 1400 kg 4,7 mm 15,7mm 40 mm 43 mm 17 kn 11 kn Współczynnik wydłużenia cieplnego α / K Współczynnik wydłużenia sprężystego β 10, /MPa Dopuszczalne naprężenia przewodu: dla 0,5 lodu normalne 123MPa dla 0,5 lodu zmniejszone 86,5 dla 1,0 lodu normalne 173 MPa dla 1,0 lodu zmniejszone 247 MPa

9 OPIS TECHNICZNY Naciągi przewodu W niniejszym katalogu, naciągi przewodu dobrano w zależności od strefy klimatycznej obciążenia wiatrem i oblodzeniem oraz wysokości n.p.m., tak, aby nie przekraczały dopuszczalnej wytrzymałości statycznej słupów, zachowując jednocześnie wymaganą min. odległość przewodu (w temp. 80 C) od powierzchni ziemi w ter enie płaskim (5,6m). W części III załączono tablicę zwisów kabla FXCEL dla różnych temperatur, odpowiedniej strefy klimatycznej i wysokości n.p.m., wg której należy naciągać przewód linii tymczasowej Zgodnie z PN-EN dla linii tymczasowych przyjmuje się: - poziom niezawodności 1 - współczynnik sezonowy C season =1 W przypadku linii tymczasowych użytkowanych krócej niż 3 miesiące, w okresie od maja do września, oblodzenie może nie być uwzględniane Rozpiętości przęseł Rozpiętości przęseł linii są funkcją wielu czynników, a przede wszystkim: wytrzymałości statycznej słupa, rodzaju przewodu i zastosowanego przekroju, zwisu przewodu i odległości przewodu od ziemi, dopuszczalnych wytrzymałości osprzętu przewodowego na obciążenia pionowe i poziome szczególnie haków wieszakowych. Szczegółowe ustalenie rozpiętości przęseł i dobór słupów musi być dokonany w zależności od występującej sytuacji terenowej i wynikających z tego obciążeń słupa. Rekomendowana dla linii tymczasowych z kablem FXCEL największa rozpiętość przęseł to 50m. W katalogu, doboru słupów dokonano dla zakresu rozpiętości przęseł 30 50m, w zależności od strefy klimatycznej i wysokości n.p.m. oraz przyjętego rodzaju ustoju: zagłębionego w gruncie lub powierzchniowego, który umożliwia uzyskać większą o ok. 2,0m wysokość zawieszenia przewodu h p. Poniżej przedstawiono tablicę maksymalnych zwisów dla przyjętego naciągu obliczeniowego i dla zakresu rozpiętości przęseł, dla których dokonano doboru słupów. Tablica maksymalnych zwisów dla kabla FXCEL 3 16 / 10 12/24kV Tablica 2 Rozpiętość przęsła, m S1, W1; S1, W3 H 300m n.p.m. Zwis, m, temp. 80 C Strefa klimatyczna S2, W1; S2, W2, H 300m n.p.m. S2, W1 H 600m n.p.m. S3, W1; S3, W3 H 600m n.p.m. S3, W3, H 1000m n.p.m. 30 1,07 1,24 1,35 1, ,75 2,09 2,3 2,3 50 2,63 3,18 3,52 3,52 Maksymalny zwis przewodu w terenie płaskim można wyznaczyć ze wzoru: gdzie: f max =h p -5,6m, f max - maksymalny zwis przewodu w temp. 80 C h p - wysokość zawieszenia przewodu na słupie 5,6m - wymagana min. odległość przewodu od powierzchni ziemi w terenie płaskim

10 OPIS TECHNICZNY Rodzaje słupów - zestawy linii tymczasowych. Uwzględniając funkcje spełniane w linii przez słupy ujęte w katalogu, ich konstrukcje rozwiązano stosując żerdź pojedynczą w zakresie jej dopuszczalnej siły użytkowej - słupy P oraz żerdź pojedynczą z odciągiem słupy N i K dla których dopuszczalne obciążenia przekraczają wytrzymałość pojedynczej żerdzi. Na kartach katalogowych przedstawiono poszczególne rodzaje słupów wraz z ich doborem oraz doborem elementów wchodzących w skład poszczególnych słupów np. osprzęt do zawieszenia kabla, ustój, elementy odciągu, uziom i połączenie uziemienia. Elementy linii tymczasowych ujęte w niniejszym katalogu mogą być dostarczane (sprzedaż, wynajem) w kompletach jako zestawy napowietrznej linii tymczasowej SN przez firmę Energy Composites. W skład zestawu dla linii energetycznej SN wchodzą: - zestaw napowietrznej linii serwisowej SN dostarczany przez firmę ENSTO POL - słup kompozytowy(1-lub 2-elementowy o masie ~64kg), - podstawa ustoju powierzchniowego. Zestaw napowietrznej linii serwisowej SN składa się z kabla uniwersalnego typu FXCEL 3x16/10mm 2 12/20 kv nawiniętego na specjalny bęben przystosowany do wielokrotnego rozwijania i zwijania. Na obu końcach kabla zamontowane są odpowiednie głowice kablowe (napowietrzne lub konektorowe), zgodnie z konfiguracją podaną w tablicy 43. Zestawy napowietrznej linii serwisowej SN zakończone z obu stron głowicami napowietrznymi przeznaczone są do autonomicznego szybkiego podłączania. Zestawy napowietrznej linii serwisowej SN zakończone z jednej lub dwóch stron głowicami konektorowymi mogą być szeregowo łączone z innymi zestawami tworząc dłuższe odcinki. Łączenie zestawów wykonywane jest w skrzynkach OITEA-2-CPI-S (przykład rysunek 43). Zestawy o długości 15 i 25 metrów dostarczane są w kręgu i służą do zakończenia całej instalacji z przedłużaniem zestawów. Z bębna serwisowego można odwinąć tyle kabla ile jest niezbędne do podłączenia obu jego końców. Jedynie należy pamiętać o maksymalnej obciążalności prądowej nierozwiniętego kabla (tablica 1). Zestawy napowietrznej linii serwisowej SN mogą mieć różną konfigurację, która wpływa na szybkość montażu, elastyczność wykorzystywania zestawów, czy maksymalne parametry. Przy doborze zestawu należy przeanalizować sposób jego optymalnego wykorzystania. Dłuższe odcinki kabla FXCEL i zakończenie go głowicami napowietrznymi ograniczają ilość połączeń instalacji serwisowej, co przyspiesza montaż i demontaż zestawu. Jednak przy wielokrotnym wykorzystywaniu zestawu zwiększa się prawdopodobieństwo zastosowania go w krótszych instalacjach i pozostawienie nierozwiniętego kabla na bębnie, co wpływa na maksymalną obciążalność zestawu w konkretnych uwarunkowaniach. Zestawy napowietrznej linii serwisowej SN zakończone głowicami konektorowymi można szeregowo łączyć ze sobą w skrzynce OITEA-2-CPI-S poprzez złącze dwugniazdowe 250A, będące na jej wyposażeniu. Skrzynkę można montować do słupów taśmą stalową. Przed przystąpieniem do montażu linii tymczasowej z wykorzystaniem ww. zestawów serwisowych, należy zapoznać się z dokumentacją techniczno-ruchową (DTR) zestawu napowietrznej linii serwisowej SN, opracowanej przez dostawcę zestawów ENSTO POL.

11 OPIS TECHNICZNY 9 7. DOBÓR ELEMENTÓW SŁUPÓW 7,1. Żerdzie Zastosowanymi w rozwiązaniach słupów wg niniejszego katalogu są kompozytowe żerdzie serii EKO wykonane z kilku warstw tkanin szklanych z żywicą poliestrową oraz żelkotu stanowiącego warstwę ochronną zewnętrzną. Nowatorska technologia tkanin i stosowanych żywic przekłada się na wytrzymałość, sprężystość oraz lekkość konstrukcji słupa kompozytowego. W zestawach linii tymczasowych, zastosowano żerdzie EKO: długości 9m i o sile wierzchołkowej F x = 2,5 kn. Dane charakterystyczne powyższych żerdzi przedstawiono na kartach elementów związanych Osprzęt przewodowy Do zawieszenia kabla FXCEL przewidziano osprzęt produkowany przez firmę ENSTO reprezentowaną przez ENSTO POL. Osprzęt ten ujęty w zestawieniach materiałów poszczególnych słupów został dobrany do przewidywanych obciążeń i parametrów linii tymczasowych projektowanych wg niniejszego katalogu. W przypadku doboru indywidualnego, należy korzystać z katalogu osprzętu do linii nn i SN firmy ENSTO POL, w którym podano przeznaczenie osprzętu i jego dane charakterystyczne jak przede wszystkim wytrzymałość mechaniczną i wymiary montażowe. Przy doborze elementów zawieszenia kabla należy zwrócić szczególną uwagę na ich dopuszczalne obciążenie mechaniczne, które zawsze powinno być większe od obciążenia wynikającego z projektowanej linii. Należy uwzględnić maksymalne obciążenia projektowe oraz częściowy współczynnik materiałowy γ m =1, Tablice ostrzegawcze, identyfikacyjne i informacyjne Tablice ostrzegawcze, identyfikacyjne i informacyjne należy stosować zgodnie z wymaganiami dotyczącymi bezpieczeństwa zawartymi w normach PN-EN , PN-EN oraz PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. Dla spełnienia warunków ww. norm przewidziano w niniejszym albumie następujące tablice: - tablice ostrzegawcze (2 szt.) - umieszczone na każdym słupie, widoczne z kierunku prostopadłego do osi linii, - tablicę identyfikacyjną zawierającą nr linii i nr słupa, - tablice informacyjne - umieszczone pod tablicami ostrzegawczymi, zawierające inne dodatkowe informacje. Rozmieszczenie ww. tablic, dobór i ich zamocowanie na słupach przedstawiają rysunki załączone w niniejszym katalogu w części III. Tablice należy wykonać z materiału pozwalającego na ich ukształtowanie do obrysu żerdzi lub stosować tablice już odpowiednio ukształtowane.

12 OPIS TECHNICZNY POSADOWIENIE SŁUPÓW 8.1. Ocena podłoża gruntowego Dobór ustojów słupa zależy od oceny podłoża gruntowego. Badania gruntu należy wykonać zgodnie z wymaganiami normy PN-EN Eurokod 7: Projektowanie geotechniczne - Część 2: Rozpoznanie i badanie podłoża gruntowego. Dla ułatwienia podziału gruntu na grunt o dużej średniej i małej nośności w tablicy 3 przedstawiono uogólnione właściwości gruntów. W niniejszym katalogu zaprojektowano posadowienia słupów dla gruntu o małej, dużej i średniej nośności. W przypadku wystąpienia gruntów bardzo słabych posadowienie słupów zaprojektować indywidualnie. Szczegółowe zasady ustalania geotechnicznych warunków posadowienia określa Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Geotechniczne warunki posadowienia ustala się w szczególności w oparciu o bieżące wyniki badań geotechnicznych gruntu, analizę danych archiwalnych, w tym analizę i ocenę dokumentacji geotechnicznej, geologiczno - inżynierskiej i hydrogeologicznej, obserwacji geodezyjnych zachowania się obiektów sąsiednich oraz innych danych dotyczących podłoża badanego terenu i jego otoczenia. Zgodnie z ww. Rozporządzeniem zakres czynności przy ustalaniu geotechnicznych warunków posadowienia, forma ich przedstawienia oraz zakres niezbędnych badań, powinny być uzależnione od zaliczenia obiektu budowlanego do odpowiedniej kategorii geotechnicznej. Kategorię geotechniczną ustala się w opinii geotechnicznej w zależności od stopnia skomplikowania warunków gruntowych oraz konstrukcji obiektu budowlanego. Rozporządzenie charakteryzuje warunki gruntowe w zależności od stopnia ich skomplikowania i dzieli je na: proste, złożone i skomplikowane oraz rozróżnia i charakteryzuje trzy kategorie geotechniczne obiektów budowlanych. Geotechniczne warunki posadowienia przedstawia się w formie: 1) opinii geotechnicznej, 2) dokumentacji badań podłoża, 3) projektu geotechnicznego. Rozporządzenie określa zakres ww. opracowań. Opinię geotechniczną opracowuje się w przypadku obiektów budowlanych wszystkich kategorii geotechnicznych. W przypadku obiektów budowlanych drugiej i trzeciej kategorii geotechnicznej opracowuje się dodatkowo dokumentację badań podłoża gruntowego i projekt geotechniczny. Dla obiektów budowlanych trzeciej kategorii geotechnicznej oraz w złożonych warunkach gruntowych drugiej kategorii wykonuje się dodatkowo dokumentację geologiczno-inżynierską, zgodnie z przepisami ustawy - Prawo geologiczne i górnicze. Posadowienie słupów linii elektroenergetycznych, z uwagi na przewidywane proste lub złożone warunki gruntowe, należy zaliczyć do kategorii geotechnicznej 1 lub 2. Ustoje słupów opracowano dla gruntu o dużej, średniej i małej nośności dla ustojów zagłębionych w gruncie oraz o wytrzymałości pod ustojem 31,8 kn/m 2 dla ustojów powierzchniowych. Posadowienie słupów w gruntach o mniejszej nośności niż podano w katalogu, a szczególnie w przypadkach występowania torfów, namułów, gruntów spoistych w stanie miękkoplastycznym, piasków pylastych w stanie luźnym, należy projektować indywidualnie, przyjmując uogólnione właściwości gruntów zawarte w tablicy 3.

13 OPIS TECHNICZNY 11 Typ gruntu grunty o dużej i średniej nośności grunty o małej nośności grunty o bardzo małej nośności Oznaczenia: nazwa gruntu stan gruntu Tablica 3 Podstawowe parametry gruntów oznaczenie wg PN-B :1998P oznaczenie wg PN-EN ISO :2006P+ A1: E PN-EN ISO :2006P+ A1: E Gr żwiry pospółki piaski grube bardzo zagęszczony, zagęszczony, Ż Po Pr sisa Sa, sisa piaski średnio - średnie zagęszczony Ps Sa bardzo piaski zagęszczony, drobne zagęszczony Pd Sa, sisa pyły gliny iły pospółki gliniaste piaski gliniaste żwiry bardzo zwarty, zwarty, twardo - plastyczny Π G I Pog Pg sasi, saclsi, Si, clsi saclsi, sasicl, clsi, sicl sasicl, sacl, sicl, Cl Sasi, saci, Si, sici; Ci sisa, cisa, sasi pospółki luźny Po sisa piaski grube Pr Sa, sisa piaski drobne pyły gliny iły pospółki gliniaste piaski gliniaste piaski drobne piaski pylaste pyły gliny iły pospółki gliniaste piaski gliniaste średniozagęszczony plastyczny luźny miękko - plastyczny Ż Pd Π G I Pog Pg Pd P Π Π G I Pog Pg Gr Sa, sisa sasi, saclsi, Si, clsi saclsi, sasicl, clsi, sicl sasicl, sacl, sicl, Cl Sasi, saci, Si, sici; Ci sisa, cisa, Sasi Sa, sisa Sa, sisa sasi, saclsi, Si, clsi saclsi, sasicl, clsi, sicl sasicl, sacl, sicl, Cl Sasi, saci, Si, sici, Ci sisa, cisa, Sasi ϕ - kąt tarcia wewnętrznego w stopniach, c - spójność, γ - ciężar objętościowy, C - moduł podatności podłoża, µ - współczynnik tarcia gruntu o ustój betonowy. uogólnione parametry gruntu φ c γ C o kn/m 2 kn/m 3 kn/m , , , , , , , , , , ,10 µ

14 OPIS TECHNICZNY Typy i konstrukcje ustojów Obliczenia posadowień wykonano metodą stanów granicznych na podstawie normy PN-80/B przyjmując uogólnione właściwości gruntów zawarte w tablicy 3. W katalogu podano następujące rozwiązania ustojów: Ustoje U1 - kopane, wykonane przy zastosowaniu kompozytowych płyt ustojowych typu U-85K. Zasypanie wykopu gruntem rodzimym. Ustoje UP - powierzchniowe, składające się z podstawy stalowej obciążonej betonowymi płytami ustojowymi U-85, na której stawiany jest słup. Warunkiem zastosowania ustoju UP jest grunt o wytrzymałości pod ustojem 31,8 kn/m 2 lub nawierzchnia utwardzona. 9. OCHRONA PRZECIWPORAŻENIOWA, OCHRONA OD PRZEPIĘĆ I UZIEMIENIA 9.1. Uziemienia ochronne Izolacja kabli podwieszanych FXCEL wykonana jest na pełne napięcie znamionowe linii. Na izolacji tej nałożona jest żyła powrotna miedziana, zachowująca ciągłość na całej długości linii i bezwzględnie obustronnie uziemiona. Każde zwarcie doziemne w takiej linii związane jest z przepływem prądu ziemnopowrotnego w żyle powrotnej, a tym samym zmniejszeniem wartości prądu uziomowego i zagrożenia porażeniowego. Kable takie charakteryzują się dużą pewnością pracy a prawdopodobieństwo uszkodzenia izolacji jest niewielkie. Dodatkowym atutem zwiększającym bezpieczeństwo w zakresie ochrony przeciwporażeniowej jest zastosowanie w liniach tymczasowych wg niniejszego katalogu słupów nieprzewodzących. W związku z powyższym nie ma potrzeby stosowania uziemień ochronnych w linii SN tymczasowej ze względu na lokalizację słupów. Uziemienie ochronne należy wykonywać przy słupach z zamontowaną skrzynką łączeniową OITEA-2-CPI-S wraz z kompletem złączy konektorowych oraz przy zakończeniu kabla (głowice kablowe). Zastosowany uziom musi spełniać kryteria ochrony przeciwporażeniowej (otok wyrównawczy w odległości ok. 1,0m od słupa niezależnie od innych członów uziomu oraz zapewniać bezpieczną dopuszczalną wartość napięcia dotykowego spodziewanego U D zgodnie z rysunkiem 6.1 normy PN EN :2013). W przypadku montażu głowic do istniejącego słupa SN przewód uziemiający przyłączyć do istniejącego uziomu (o ile istnieje) lub wykonać nowy uziom. Istniejący uziom powinien spełniać kryteria ochrony przeciwporażeniowej i odgromowej (pkt. 9.2.) w przypadku zastosowania ograniczników przepięć. Odciągi słupów tymczasowych, wykonane z liny syntetycznej lub kewlarowej nie wymagają uziemienia.

15 OPIS TECHNICZNY Uziemienia odgromowe Uziemienia odgromowe należy wykonywać przy słupach z ogranicznikami przepięć zgodnie z PN-EN Rezystancja uziemienia odgromowego nie może przekraczać wartości 10Ω przy rezystywności gruntu poniżej 1000Ωm i 15Ω powyżej 1000Ωm (tablice /PL1 i 6.1.3/PL2 ww. normy). W liniach napowietrznych z kablami uniwersalnymi uziemienie odgromowe pełni również funkcję uziemienia ochronnego i musi spełniać warunki ujęte w punkcie 9.1. Jeżeli zmierzona rezystancja uziomu przekracza wartość dopuszczalną uziom należy rozbudować. Najskuteczniejszym działaniem jest wybudowanie dodatkowych uziomów pionowych. 9.3 OCHRONA OD PRZEPIĘĆ Ochronę od przepięć (przed przeskokami odwrotnymi) linii SN należy wykonać zgodnie z normą PN-EN Linie SN tymczasowe z kablami FXCEL należy chronić przed przeskokami odwrotnymi, stosując ograniczniki przepięć na wszystkich słupach z głowicami kablowymi, na zakończeniach kabla. Rezystancja uziemienia ograniczników przepięć nie powinna przekraczać wartości dopuszczalnych podanych w pkt 9.2. Napięcie trwałej pracy ogranicznika U c w sieciach o długotrwałym utrzymującym się doziemieniu (sieć z kompensacją ziemnozwarciową lub izolowanym punktem neutralnym) powinno wynosić nie mniej niż 17,5 kv dla napięcia znamionowego sieci U n =15kV oraz nie mniej niż 24kV dla U n =20kV. W przypadkach zastosowania automatyki wyłączeń zwarć jednofazowych, dopuszcza się zastosowanie ograniczników o niższych wartościach napięcia trwałej pracy U c. Należy wówczas przeprowadzić analizę uwzględniając czas trwania doziemienia i możliwości wielokrotnych łączeń z doziemieniem w odniesieniu do charakterystyki napięciowo-czasowej ogranicznika, podawanej w katalogu przez dostawcę. Dobór powinien uwzględniać ograniczniki przepięć z zalecanym prądem wyładowczym 10kA, przeznaczone do stosowania w odpowiedniej strefie zabrudzeniowej, które mogą pracować jako izolatory wsporcze. Zaleca się stosowanie beziskiernikowych ograniczników przepięć w osłonach silikonowych Tablica 4 Rezystywności gruntu dla prądów przemiennych (najczęściej mierzone wartości) Typ gruntu Rezystywność gruntu ρ E Ωm grunty bagniste od 5 do 40 glina, ił, próchnica od 20 do 200 piasek od 200 do 2500 żwir od 2000 do 3000 zwietrzała skała zwykle poniżej 1000 piaskowiec od 2000 do 3000 granit do morena do 30000

16 OPIS TECHNICZNY DODATKOWE ZALECENIA I UWAGI Przygotowanie do montażu zestawu napowietrznej linii serwisowej SN Przygotowanie trasy zestawu napowietrznej linii serwisowej SN Instalacja tymczasowa zestawu napowietrznej linii serwisowej SN musi być wykonana z zachowaniem wszelkich przepisów w zakresie bezpieczeństwa i budowy instalacji elektrycznych. W porównaniu z budową typowej linii z kablami uniwersalnymi instalacja tymczasowa może być wykonana w sposób uproszczony np. z wykorzystaniem nietypowej trasy kabla, albo konstrukcji mocujących. Wszelkie działania związane z ułożeniem instalacji tymczasowej powinny być uzgodnione z Właścicielem (Operatorem) danej sieci elektroenergetycznej, właścicielami gruntów oraz właściwymi organami administracyjnymi, jeśli jest takie wymaganie. Linię tymczasową należy odpowiednio oznakować tablicami ostrzegawczymi, informacyjnymi i identyfikacyjnymi zgodnie z wytycznymi Operatora. Jeśli nie wykorzystujemy istniejącej trasy i słupów linii energetycznej, przed montażem należy wyznaczyć miejsca zawieszenia kabla np. miejsca ustawienia tymczasowych stanowisk słupowych, wykorzystanie istniejących drzew lub nietypowych konstrukcji. Przy planowaniu trasy instalacji tymczasowej należy również uwzględnić ewentualne miejsca postawienia bębnów kablowych z nierozwiniętym kablem. Miejsca te po zainstalowaniu kabla należy odpowiednio zabezpieczyć, poprzez ogrodzenie i oznakowanie Zawieszenie zestawu napowietrznej linii serwisowej SN na drzewach Kable typu FXCEL stosowane w zestawach napowietrznej linii serwisowej SN są kablami stosunkowo lekkimi, dlatego linie tymczasowe można w części lub w całości montować na drzewach. Należy w takich przypadkach uzyskać zgodę właścicieli i ewentualnie właściwych organów. Przy wyborze drzew należy uwzględnić ich wielkość oraz trasę linii tymczasowej. Sugerowane jest by obwód drzew na wysokości zawieszenia był nie mniejszy niż 80 cm. W celu uniknięcia uszkodzenia drzew, zamiast haków należy stosować zawiesie pasowe Zawieszenie zestawu napowietrznej linii serwisowej SN na tymczasowych stanowiskach słupowych W przypadkach, gdy nie można wykorzystać istniejącej infrastruktury do zawieszenia linii tymczasowej, należy postawić tymczasowe stanowisko słupowe, z żerdzi kompozytowych EKO wg niniejszego katalogu. Montaż stanowiska należy wykonać zgodnie z instrukcją producenta żerdzi kompozytowych Wyznaczenie miejsca pod bębny kablowe Miejsce postawienia bębnów z kablem zależy od możliwości dowozu bębnów oraz podłoża, na którym mają być postawione bębny. W przypadkach dużych różnic w wysokościach, należy ustawiać bębny, jeżeli jest taka możliwość, na wyżej położonych końcach odcinków linii. Ułatwi to rozwijanie kabla i rozwieszanie na słupach. Kabel powinien być rozwijany z bębna z górnej części. Na pierwszym słupie rolkę o dużym promieniu lub rolki podwójne zawiesić na takiej wysokości, by był duży promień gięcia kabla przy jego rozwijaniu. Bęben powinien być posadowiony na stabilnym gruncie, kilka metrów od pierwszego słupa, na którym rozpoczyna się zawieszanie danego odcinka kabla. Bęben w trakcie rozwijania może być również ułożony poziomo.

17 OPIS TECHNICZNY Przygotowanie osprzętu do rozwieszania zestawu napowietrznej linii serwisowej SN Przy rozwieszaniu zestawu napowietrznej linii serwisowej SN stosować wyłącznie rolki odpowiednie do średnicy kabla oraz rolki, które mają uchylne ramię, umożliwiające nałożenie na nie kabla (zestaw napowietrznej linii serwisowej SN zakończony jest głowicami, dlatego nie ma możliwości przeciągnięcia początku zestawu przez rolki). Do zawieszenia odciągowego zestawu napowietrznej linii serwisowej SN należy stosować rozszywane opończe kablowe typu CT103.FX. Opończe te można montować w dowolnym miejscu kabla. Opończa CT103.FX zamontowana na początku zestawu napowietrznej linii serwisowej SN, zaraz za głowicami kablowymi, wykorzystywana jest również do rozwieszenia całego zestawu na słupach. Należy wtedy zastosować łącznie z krętlikiem CT104. Na stanowiskach przelotowych i narożnych przy kątach załomu mniejszych niż 150, po rozwieszeniu zestawu napowietrznej linii serwisowej SN, kabel typu FXCEL należy przekładać z rolek na uchwyty typu SO86 z wkładką gumową PK Uwaga: w zestawach napowietrznej linii serwisowej SN nie można stosować uchwytów przelotowo-narożnych typu ECH12 i ECH14, ze względu na zakończenie zestawów głowicami kablowymi i niemożność nakładania na uchwyty Montaż zestawu napowietrznej linii serwisowej SN Konieczny jest stały nadzór w trakcie rozwijania kabla z bębna. Rozwijanie kabla powinno być równomierne (płynne). Szczególną uwagę należy zwrócić przy zmianie warstw kabla na bębnie (możliwość klinowania się kabla). Należy stosować bębny z hamulcem. Dostosować prędkość rozwijania kabla tak, by nie dopuścić do powstawania dużych zwisów w trakcie montażu. Jeżeli nagle zatrzymane jest rozwieszanie kabla, to bezzwłocznie należy również zatrzymać bęben, w przeciwnym razie kabel może podwinąć się pod bęben i może się uszkodzić. Rolka na pierwszym słupie w trakcie zawieszania, powinna być zamontowana na takiej wysokości, by był duży promień gięcia kabla przy rozwijaniu. Na pierwszym słupie stosować rolki o dużym promieniu lub rolki podwójne Zaciąganie przewodu Zamontować opończę CT103.FX zgonie z instrukcją montażu na początku zestawu napowietrznej linii serwisowej, ok cm od palczatki głowic kablowych (w stronę środka kabla). Zamontować krętlik CT104 łączący opończę i linkę wstępną, którą wcześniej przeciągnięto przez rolki na stanowiskach całej linii. Zabezpieczone głowice kablowe podwiesić do linki wstępnej tak, aby była możliwość okręcania się linki wstępnej, a jednocześnie by linka podtrzymywała głowice kablowe. Uwaga: nie pozostawiać swobodnie opadającej głowicy kablowej, gdyż grozi to uszkodzeniem (przełamaniem izolacji kabla w miejscu połączenia z opończą) Rozwijanie zestawu z użyciem linki wstępnej W trakcie rozwieszania zestawu napowietrznej linii serwisowej SN na słupach, należy przy każdym słupie w momencie przechodzenia przez niego początku kabla z głowicami kablowymi, mieć uchylone ramię rolek i nakładać kabel na rolki za głowicami kablowymi.

18 OPIS TECHNICZNY 16 Następnie zamknąć uchylne ramię rolki i dalej przeciągać zestaw. Po rozciągnięciu zestawu napowietrznej linii serwisowej SN na wyznaczonej sekcji, należy przeprowadzić regulację naciągu poprzez pomiar zwisu w przęsłach. Kabel naprężać za pomocą żabki ST , którą należy zakładać nie bliżej niż 1 metr od końca głowic kablowych. Zestaw napowietrznej linii serwisowej SN można również naprężać poprzez opończę CT103.FX jeśli jest zamontowana w odpowiednim miejscu. Uwaga: Należy pamiętać, że żabka przeznaczona jest do naprężania kabla wyłącznie w trakcie montażu. Prawidłowo dobrana żabka w trakcie naprężania nie deformuje żył kabla, jeżeli czas naprężania nie przekracza 2 godzin. Dlatego po naprężeniu kabla należy zamontować opończę CT103.FX we wskazanym miejscu. Po wykonaniu regulacji naciągu zestawu napowietrznej linii serwisowej SN, na stanowiskach przelotowych i narożnych przy kątach załomu mniejszych niż 150, należy przełożyć kabel z rolek na uchwyty przelotowe typu SO86 wraz z wkładką gumową PK Dla krótkich odcinków zestawu ok. 300 metrów i dla czasu użytkowania nie przekraczającego 2 3 tygodnie dopuszcza się pozostawienie kabla na rolkach wyłącznie na stanowiskach przelotowych i narożnych, przy kątach załomu większych niż 150. Na stanowiskach narożnych dla linii o kącie załomu 150 α 120 należy stosować łącznik kabłąkowy SOT 73 (lub SOT 73.1) wraz z dwoma uchwytami typu SO86 z wkładkami gumowymi PK Połączenie dwóch odcinków zestawu napowietrznej linii serwisowej SN w skrzynce OITEA-2-CPI-S. 1. Zamontować skrzynkę we wskazanym miejscu (np. na słupie wykorzystując taśmy stalowe). 2. Wymierzyć długości łączonych kabli w skrzynce, uwzględniając łącznik dwugniazdowy. Następnie przymocować wstępnie do słupa kable uchwytami dystansowymi np. SO75.100P. Uchwyty dystansowe mocować do słupa za trójpalczatką. Pamiętać, by mieć możliwość nieznacznego przesuwania kabli, w obie strony, w trakcie nasuwania złącz dwugniazdowych. 3. Z głowic konektorowych prostych zestawu napowietrznej linii serwisowej SN należy zdjąć zaślepki, stosowane do zabezpieczenia głowic przed wnikaniem wilgoci w trakcie przechowywania kabla i jego transportu. Zaślepki i blaszki należy zachować do ponownego zabezpieczenia danego odcinka kabla. Zdjąć kapturki ze złączy dwugniazdowych. Zachować do ponownego użycia po demontażu skrzynki. 4. Oczyścić i lekko nasmarować smarem silikonowym wewnętrzną powierzchnię głowicy i powierzchnię przepustu złącza dwugniazdowego. 5. Nasunąć głowicę konektorową na przepust złącza. Upewnić się, że głowica jest ustawiona liniowo z przepustem tak, aby pin końcówki kablowej wszedł w styk w przepuście. Przy nasuwaniu można wykorzystać żyłkę do odpowietrzania. Zwrócić uwagę, by złącze dwugniazdowe było mocowane, w taki sposób, by płaską częścią zwrócone było w stronę dna skrzynki, a górny wypust będzie musiał wejść w otwory blachy dociskowej. 6. Powtórzyć czynności 4 i 5 na pozostałych fazach. 7. Założyć strzemiączka mocujące na korpusach obu głowic i równomiernie dokręcać nakrętki. Powtórzyć czynności na pozostałych fazach.

19 OPIS TECHNICZNY Ułożyć głowice konektorowe w taki sposób, by górne wypusty złącz dwugniazdowych wchodziły w otwory blachy dociskowej Uwaga nie dokręcać za mocno nakrętek na śrubach, by nie uszkadzać ekranu złącz dwugniazdowych. 9. Na poszczególnych fazach, za elementami głowicy, nałożyć osłony silikonowe i przymocować w uchwytach mocujących poszczególne żyły. Zwrócić uwagę, by śruby w uchwytach były mosiężne i między blachami uchwytów na śrubach były podkładki silikonowe. 10. Zamocować z obu stron skrzynki uchwyty, które usztywnią cały korpus skrzynki przed założeniem drzwiczek. 11. Podłączyć do bednarki linki uziemiające z każdej głowicy konektorowej i plecionki miedziane żył powrotnych. Następnie do bednarki obudowy podłączyć uziemienie. 12. Do drzwiczek zamontować przewód uziemiający połączony z korpusem skrzynki 13. Zamontować drzwiczki do skrzynki. Mocowanie głowic i złącz dwugniazdowych w skrzynce OITEA-2-CPI-S

20 18

21 19 II. KARTY KATALOGOWE SŁUPÓW

22 SŁUP PRZELOTOWY P-9/2,5 WYKONANIE P-9/2, Strefa klimat. S1, W1; S1, W3 H 1) 300 Dobór słupa 180 α 178 Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m h p =6,8m h p =7,1m S2, W1; S2, W2 H 300 S2, W1 H 600 S3, W1; S3, W3 H 600 S3, W3 H ) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. Uwaga: Zastosowanie słupa P wyk. 2 wg 21 pozwala uzyskać wartość h p o ok. 2,0m większą. Żerdź Rodzaj gruntu Typ słupa Długość L Ilość Typ Siła użytkowa słupa Typ ustoju o dużej i średniej nośności o małej nośności t h p t h p Uzbrojenie słupa m szt. dan m m P-9/2,5 9 1 EKO 9/2,5 250 U1 1,6 7,1 1,9 6,8 22

23 SŁUP PRZELOTOWY P-9/2,5 WYKONANIE P-9/2, Strefa klimat. S1, W1; S1, W3 H 1) 300 S2, W1; S2, W2 H 300 S2, W1 H 600 S3, W1; S3, W3 H 600 S3, W3 H 1000 Dobór słupa 180 α 178 Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m ) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. Typ słupa Długość L Żerdź Ilość Typ Siła użytkowa słupa Typ ustoju Rodzaj gruntu grunt o wytrzymałości pod ustojem 31,8 kn/m 2 lub nawierzchnia utwardzona m szt. dan m h p Uzbrojenie słupa P-9/2,5 9 1 EKO 9/2,5 250 UP 8,8 22

24 UZBROJENIE SŁUPA P-9/2, Tablice ostrzegawcze, identyfikacyjne i informacyjne 6 Ustój kpl UP 31 P-9/2,5 wykonanie 2 kpl. 1 U1 30 P-9/2,5 wykonanie 1 5 Połączenie uziemienia kpl Uziom kpl Wkładka gumowa PK szt. 0,1 1 2 Uchwyt przelotowy SO 86 szt. 0, Hak wieszakowy SOT szt. 1,7 1 Lp. Wyszczególnienie Jedn. Masa jedn. [kg] ENSTO POL Do SO 86 Ilość Dystrybutor Uwagi

25 SŁUP NAROŻNY N-9/7,5 WYKONANIE N-9/7,5 α Strefa klimat. S1, W1; S1, W3 H 1) 300 S2, W1; S2, W2 H 300 S2, W1 H 600 S3, W1; S3, W3 H 600 S3, W3 H 1000 Dobór słupa 178 α 120 Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m h p =6,8 (6,5)*m h p =7,1 (6,8)*m 30(25) 30 25(20) 30(25) 25(20) 30(25) 1) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. Uwaga: Zastosowanie słupa N wyk. 2 wg 24 pozwala uzyskać wartość h p o ok. 2,0m większą. * Dla kąta załomu 150 α 120 h p pomniejszyć o 0,3m Typ słupa Długość L Żerdź Ilość Typ Siła użytkowa słupa Typ ustoju o dużej i średniej nośności Rodzaj gruntu o małej nośności t t o h p * t t o h p * m szt. dan m m N-9/7,5 9 1 EKO 9/2,5 750 U1 1,6-7,1 1,9-6,8 RO - 1, ,6 - Uzbrojenie słupa 25

26 SŁUP NAROŻNY N-9/7,5 WYKONANIE N-9/7,5 α Strefa klimat. Dobór słupa 178 α 120 Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m S1, W1, S1, W3 H 1) 300 S2, W1, S2, W2 H 300 S2, W1 H 600 S3, W1, S3, W3 H 600 S3, W3 H (45)* 45 1) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim. 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. * Dla kąta załomu 150 α 120 h p pomniejszyć o 0,3m Typ słupa Długość L Żerdź Ilość Typ Siła użytkowa słupa Typ ustoju Rodzaj gruntu grunt o wytrzymałości pod ustojem 31,8 kn/m 2 lub nawierzchnia utwardzona t o h p * m szt. dan m Uzbrojenie słupa N-9/7,5 9 1 EKO 9/2,5 750 UP - 8,8 RO 1,6-25

27 UZBROJENIE SŁUPA N-9/7, Konstrukcja słupa z odciągiem kpl. 1 37, 38 8 Tablice ostrzegawcze, identyfikacyjne i informacyjne 7 Ustój kpl UP 31 N-9/7,5 wykonanie 2 kpl. 1 U1 30 N-9/7,5 wykonanie 1 6 Połączenie uziemienia kpl Uziom kpl Wkładka gumowa PK szt. 0,1 1(2) 3 Uchwyt przelotowy SO 86 szt. 0,87 2 Łącznik kabłąkowy SOT 73 szt. 1 ENSTO POL Do SO 86 1 Dla α Dla 150 > α Hak wieszakowy SOT szt. 1,7 1 Dla α 150 Lp. Wyszczególnienie Jedn. Masa jedn. [kg] Ilość Dystrybutor Uwagi

28 SŁUP KRAŃCOWY K-9/7,5 WYKONANIE K-9/7,5 Strefa klimat. S1, W1, S1, W3 H 1) 300 Dobór słupa Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m h p =6,9 h p =7, S2, W1, S2, W2 H 300 S2, W1 H 600 S3, W1, S3, W3 H 600 S3, W3 H ) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. Uwaga: Zastosowanie słupa K wyk. 2 wg 27 pozwala uzyskać wartość h p o ok. 2,0m większą. Typ słupa Długość L Żerdź Ilość Typ Siła użytkowa słupa Typ ustoju o dużej i średniej nośności Rodzaj gruntu o małej nośności t t o h p t t o h p m szt. dan m m K-9/7,5 9 1 EKO 9/2,5 750 U1 1,6-7,2 1,9-6,9 RO - 1, ,6 - Uzbrojenie słupa 28

29 SŁUP KRAŃCOWY K-9/7,5 WYKONANIE K-9/7,5 Strefa klimat. S1, W1, S1, W3 H 1) =300 Dobór słupa Max dł. przęsła, ze względu na zwis przewodu w terenie płaskim, m 50 S2, W1, S2, W2 H=300 S3, W1, S3, W3 H=600 S3, W3 H= ) H - wys. n. p. m. 2) f max = h p - 5,6 (m) - w terenie płaskim 3) Ze względu na dop. obciążenie, słup można stosować dla wszystkich dł. przęseł ujętych w tabeli. Typ słupa Długość L Żerdź Ilość Typ Siła użytkowa słupa Typ ustoju Rodzaj gruntu grunt o wytrzymałości pod ustojem 31,8 kn/m 2 lub nawierzchnia utwardzona t o h p m szt. dan m Uzbrojenie słupa K-9/7,5 9 1 EKO 9/2,5 750 UP - 8,9 RO 1,6-28

30 UZBROJENIE SŁUPA K-9/7, Konstrukcja słupa z odciągiem kpl. 1 37, 38 7 Tablice ostrzegawcze, identyfikacyjne i informacyjne 6 Ustój kpl UP 31 K-9/7,5 wykonanie 2 kpl. 1 U1 30 K-9/7,5 wykonanie 1 5 Połączenie uziemienia kpl Uziom kpl Opończa rozszywana CT103.FX szt. 1 2 Łącznik odciągowy SO szt. 2, Hak wieszakowy SOT 21 szt. 1,22 1 Lp. Wyszczególnienie Jedn. Masa jedn. [kg] ENSTO POL Ilość Dystrybutor Uwagi

31 29 III. KARTY KATALOGOWE ELEMENTÓW ZWIĄZANYCH

32 USTÓJ PŁYTOWY U1 30

33 USTÓJ POWIERZCHNIOWY UP USTÓJ ODCIĄGU RO 31

34 ŻERDZIE KOMPOZYTOWE TYPU EKO I KOMPOZYTOWE ELEMENTY USTOJOWE 32 L.p. Typ żerdzi* Siła użytkowa Pu kn L m W y m i a r y D w mm D p mm Masa kg Kolor oznaczenia 1 EKO 9/2,5 2, biały 2 EKO 9/4,5 4, niebieski 3 EKO 9/ czarny 4 EKO 10,5/2,5 2,5 10, biały 5 EKO 10,5/4,5 4,5 10,5 150/ niebieski 6 EKO 10,5/6 6 10, czarny 7 EKO 12/2,5 2, biały 8 EKO 12/4,5 4, niebieski 9 EKO 12/ czarny * Żerdzie poz. 2 9 nie stosowane w katalogu

35 UZIOMY ODGROMOWE Rezystywność zastępcza gruntu [Ω m] TP x 20 TP x 20 TP x 15 TP x 15 TP x 10 TP x 10 TP x 6 Typ uziomu TP x 6 TP a a a a a a a a TP2 Szkic wymiarowy (wymiary w m) głębokość zakopania bednarki 0,6 m Maksymalna rezystancja uziomu Rz [Ω] 60,5 - [TP x 20] 60,5 - [TP x 15] 28,5 - [TP x 10] 13,5 - [TP x 6] Bednarka ocynkowana 25x4 mm (ilość w m) 61,5 - [TP x 20] 61,5 - [TP x 15] 29,5 - [TP x 10] 14,5 - [TP x 6] 4 x 21 4 x 15 2 x 9 1 x 6 Pręt uziomu GALMAR 14,2 mm lub 17,2 mm (ilość w szt. x długość w m) Śruba ocynkowana M10x25 z nakrętką, podkładką okrągłą i sprężystą (ilość w szt.) UWAGI: 1. W przypadku stosowania ustoju UP uziom połączyć z jego metalową podstawą. 2. Wymiar a = 1 m od ściany żerdzi słupa. 3. Symbol TP 2 dotyczy uziomu dla słupa podwójnego istn. linii SN.

36 POŁĄCZENIE UZIEMIENIA 34 * Wysokości 10,5 18m dotyczą słupów istn. linii SN Lp. Śruba z nakrętką podkładką okrągłą i sprężystą ocynkowana Taśma stalowa 20 0,7 długości 1,0m z klamerką COT37+COT36 M10 25 szt. 0,04 ENSTO POL kpl. 0,18 Bednarka stalowa - ocynkowana 25 4 m 0,79 Wyszczególnienie Producent, nr rysunku Jedn. Masa jedn. [kg] Ilość 2 szt. na połączenie Do słupów* Dobór wg schematu powyżej 18 m 16,5 m 15 m 13,5 m 12 m 10,5 i 9 m Ilość zależna od rodzaju i wys. słupa Uwagi

37 ZAMOCOWANIE GŁOWICY HOTU3 KABLA FXCEL 35 9 Końcówka kablowa Al 3 szt. Do poz.8 8 Przewód w osłonie 7 6 BLXT-50 BLLT-50 m ENSTO POL 0,221 Podkładka mosiężna do M12 1 szt. 0,005 Śruba ocynkowana z nakrętką, podkładką okrągłą i sprężystą Końcówki kablowe do żył roboczych i żyły powrotnej M12x35 1 szt. - 0,07 1 kpl. ENSTO POL 5 Klamerka 5 szt. 0,015 ENSTO POL 4 Taśma stalowa 20x0,7 2,5 m 0,115 Ilość w zależności od rodzaju istn. słupa SN W miejsce styku Cu-Zn Do poz. 6 - żyła powrotna Do poz. 1, 2, 3 3 Uchwyt dystansowy SO75.100P 1 szt. ENSTO POL 0,9 2 Konstrukcja do ograniczników przepięć KOE szt. rys a 4,7 1 Konstrukcja do głowic kablowych KGE szt. rys a 5,0 Lp. Wyszczególnienie Ilość Jedn. Producent (dystrybutor), nr rysunku Masa jedn. [kg] Uwagi

38 TABLICE OSTRZEGAWCZE, IDENTYFIKACYJNE I INFORMACYJNE 36 Uwaga: Treść napisu, materiał oraz wymiary tablic uzgodnić z producentem w zależności od wymagań odbiorcy. Tablice powinny być wykonane z materiału pozwalającego na ich ukształtowanie do obrysu żerdzi lub stosować tablice już odpowiednio ukształtowane. Dopuszcza się stosowanie jednej tablicy ostrzegawczej. 5 Nit aluminiowy 3 PN-81/M szt Lp. Taśma stalowa 20x0,7 długości 1,3 m z klamerką Tablica identyfikacyjna o wymiarach 105x148 Tablica informacyjna o wymiarach 148x210 Tablica ostrzegawcza o wymiarach 148x210 Wyszczególnienie COT 37+COT 36 ENSTO POL kpl. 2 0,17 TID 1 TIN PN-88/E szt. TO 2 Producent nr normy Jedn. Ilość Masa jedn. [kg] Uwagi

39 KONSTRUKCJA SŁUPA Z ODCIĄGIEM WYKONANIE Ustój odciągu RO 31 kpl. 1 4 Linka syntetyczna - - m 3 Ściągacz śrubowy 6211 BELOS-PLP szt. 0,7 1 2 Śruba dwustronna SOT78.1 szt. 1,255 1 ENSTO POL 1 Hak nakrętkowy SOT74 szt. 3,4 1 Lp. Wyszczególnienie Producent, nr rysunku, Jedn. Masa jedn. [kg] Ilość minimalna wytrzymałość 17 kn Uwagi

40 KONSTRUKCJA SŁUPA Z ODCIĄGIEM WYKONANIE 2 38 Uwaga: zestawienie materiałów - 37

41 TABLICA ZWISÓW KABLA FXCEL 39 Rozpiętość przęsła, m Tablica zwisów kabla FEXCEL 3x16/10 12/24 Zwis, m Temperatura, C Strefa klimatyczna S1, W1; S1, W3, H 300m n.p.m. 30 0,8 0,82 0,84 0,85 0,89 0,95 1,01 1, ,48 1,49 1,51 1,53 1,56 1,63 1,69 1, ,34 2,36 2,38 2,4 2,43 2,5 2,57 2,63 S2, W1; S2, W2, H 300m n.p.m. S2, W1, 300 H 600m n.p.m. 30 1,02 1,03 1,05 1,06 1,09 1,14 1,19 1, ,86 1,87 1,89 1,9 1,93 1,98 2,04 2, ,94 2,96 2,97 2,99 3,01 3,07 3,13 3,18 S3, W1; S3, W3, 300 H 600m n.p.m. 30 1,15 1,16 1,17 1,19 1,21 1,26 1,31 1, ,09 2,1 2,12 2,13 2,16 2,21 2,25 2,3 50 3,31 3,32 3,33 3,35 3,37 3,42 3,47 3,52 S3, W3, 600 H 1000m n.p.m. 30 1,15 1,16 1,17 1,19 1,21 1,26 1,31 1, ,09 2,1 2,12 2,13 2,16 2,21 2,25 2,3 50 3,31 3,32 3,33 3,35 3,37 3,42 3,47 3,52

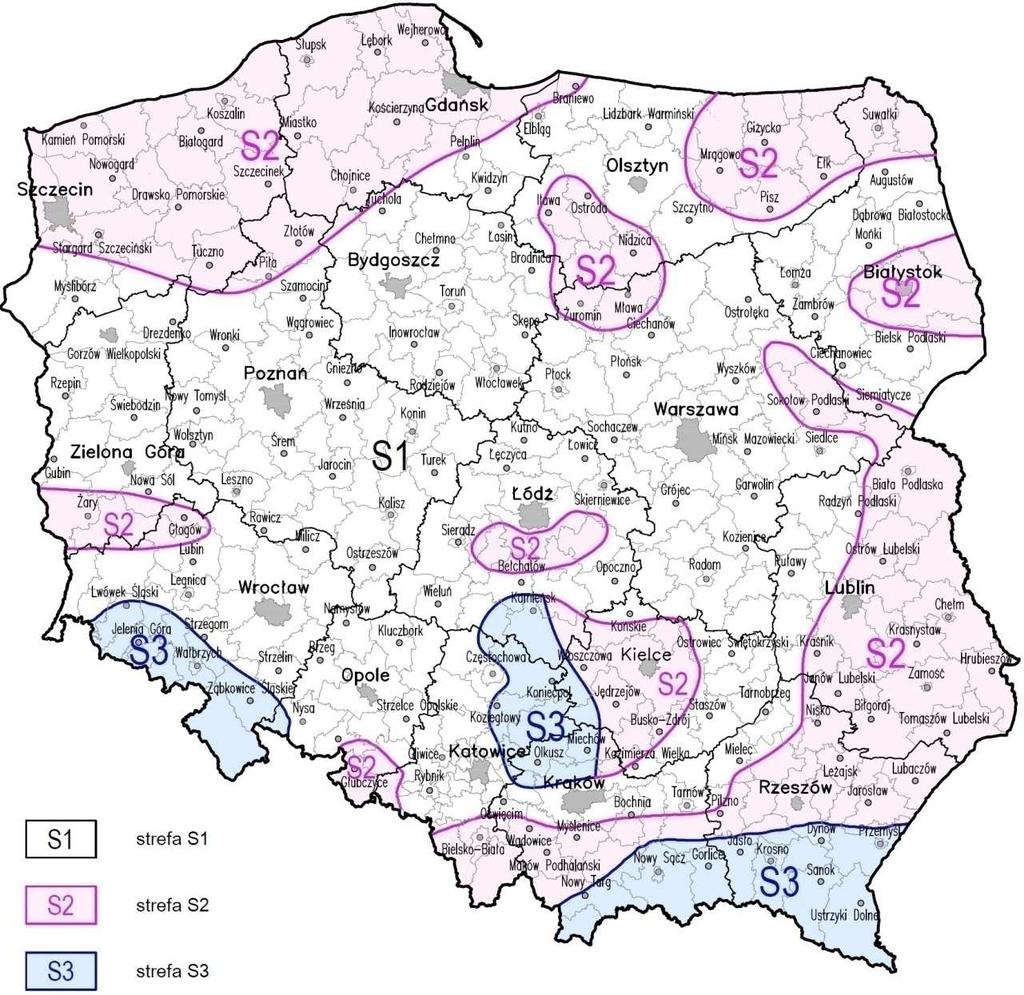

42 MAPA STREF OBCIĄŻENIA OBLODZENIEM NA TERYTORIUM POLSKI 40 Należy przyjmować stałą wartość gęstości oblodzenia równą p l = 700kg/m 3

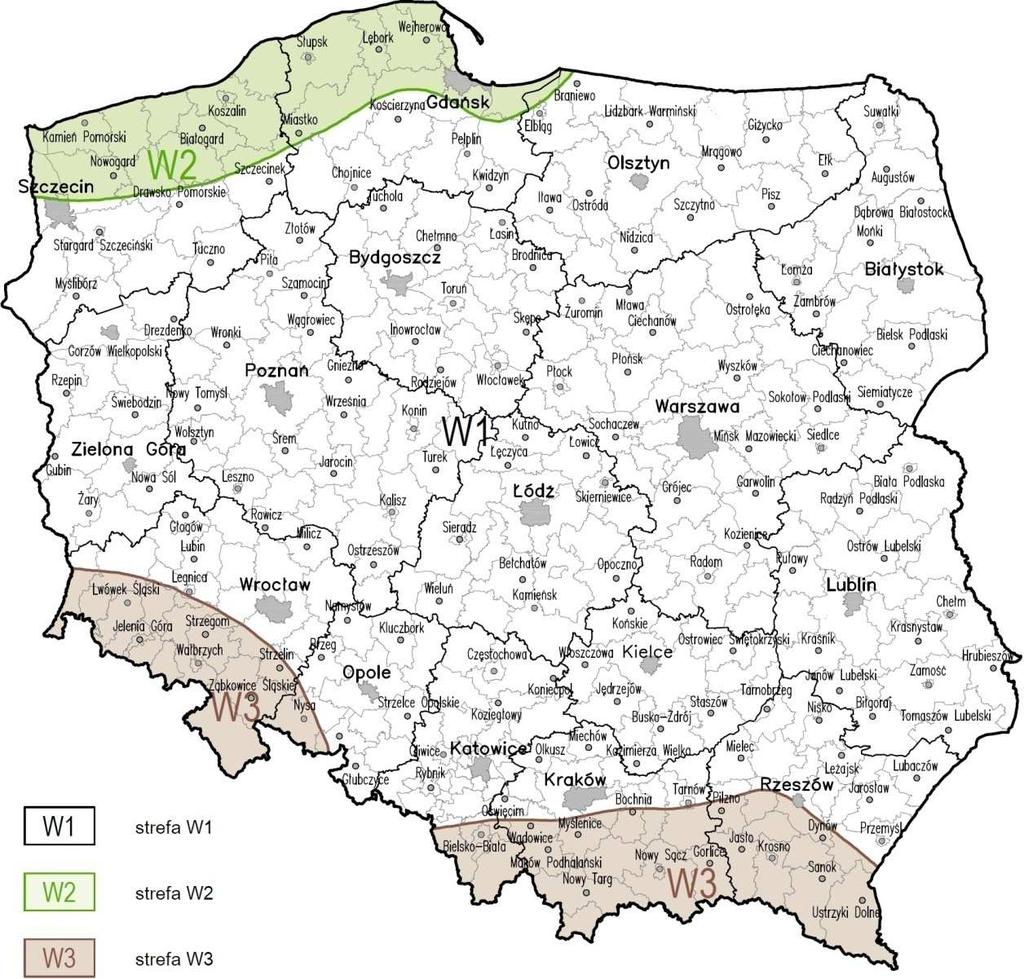

43 MAPA STREF OBCIĄŻENIA WIATREM NA TERYTORIUM POLSKI 41 Bazowa prędkość wiatru Strefa V b,0, m/s W1 22 C ALT W2 26 W3 22 C ALT gdzie: C ALT - współczynnik wysokości wg wzoru: C ALT = 1 dla H 300 m C ALT = 1+0,0006(H-300) dla H 300 m H - wysokość terenu nad poziomem morza

44 PRZYKŁAD POŁĄCZENIA LINII TYMCZASOWEJ Z LINIĄ SN 42

45 PRZYKŁADOWE POŁĄCZENIE ODCINKÓW KABLA 43 Przykład połączenia dwóch odcinków kabla Dostępne zestawy napowietrznej linii serwisowej SN Zestaw o długości 2 x napowietrzna 1 x konektorowa + 1 x napowietrzna 15 m FXCEL-15M-0IT-1XH-1XU 25 m FXCEL-25M-0IT-1XH-1XU Głowica na końcach kabla 2 x konektorowa 100 m (na bębnie serwisowym) FXCEL-100M-K18IT-2XH-0XU FXCEL-100M-K18IT-1XH-1XU FXCEL-100M-K18IT-0XH-2XU 200 m (na bębnie serwisowym) FXCEL-200M-K18IT-2XH-0XU FXCEL-200M-K18IT-1XH-1XU FXCEL-200M-K18IT-0XH-2XU 300 m (na bębnie serwisowym) FXCEL-300M-K18IT-2XH-0XU FXCEL-300M-K18IT-1XH-1XU FXCEL-300M-K18IT-0XH-2XU 400 m (na bębnie serwisowym) FXCEL-400M-K20IT-2XH-0XU FXCEL-400M-K20IT-1XH-1XU FXCEL-400M-K20IT-0XH-2XU 500 m (na bębnie serwisowym) FXCEL-500M-K22IT-2XH-0XU FXCEL-500M-K22IT-1XH-1XU FXCEL-500M-K22IT-0XH-2XU 600 m (na bębnie serwisowym) FXCEL-600M-K24IT-2XH-0XU FXCEL-600M-K24IT-1XH-1XU FXCEL-600M-K24IT-0XH-2XU 700 m (na bębnie serwisowym) FXCEL-700M-K24IT-2XH-0XU FXCEL-700M-K24IT-1XH-1XU FXCEL-700M-K24IT-0XH-2XU 800 m (na bębnie serwisowym) FXCEL-800M-K26IT-2XH-0XU FXCEL-800M-K26IT-1XH-1XU FXCEL-800M-K26IT-0XH-2XU
