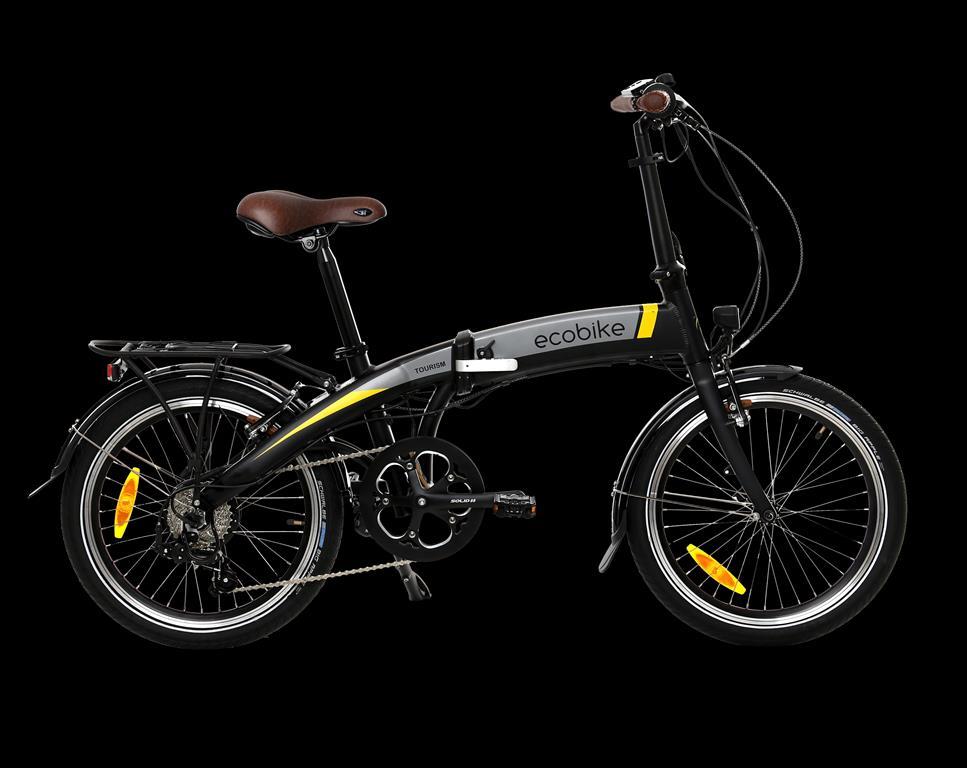

3 INSTRUKCJA OBSŁUGI ROWERU ELEKTRYCZNEGO ECOBIKE TOURISM

4 1 TWÓJ E-ROWER 1.1 WPROWADZENIE 1.2 OGÓLNA PREZENTACJA POJAZDU 1.3 FUNKCJA WYŚWIETLANIA 2 KORZYSTANIE Z ROWERU 2.1 JAZDA NA ROWERZE 2.2 REGULACJA WYSOKOŚCI SIEDZENIA I TRZPIENIA KIEROWNICY 2.3 PODPIERNIE ROWERU W TRAKCIE POSTOJU 2.4 OŚWIETLENIE 2.5 ŚRODKI OSTROŻNOŚCI WYMAGNE PRZED KAŻDYM UŻYCIEM 2.6 SMAROWANIE 2.7 RUTYNOWA KONSERWACJA 3 SKŁADANIE ROWERU 3.1 SKŁADANIE WAŁU KIEROWNICY 3.2 SKŁADANIE PEDAŁÓW 3.3 SKŁADANIE RAMY 3.4 URZĄDZENIE SZYBKOZAMYKAJĄCE 4 AKUMULATOR 4.1INSTALOWANIE I WYMIANA AKUMULATORA 4.2 ŁADOWANIE AKUMULATORA 4.3 TRWAŁOŚD I DŁUGOŚD ŻYCIA AKUMULATORA 4.4 INSTRUKCJE BEZPIECZEOSTWA DOT. AKUMULATORA 5 ZALECENIA DOT. BEZPIECZEOSTWA I KONSERWACJI 5.1 ZALECENIA DOTYCZĄCE BEZPIECZEOSTWA 5.2 KONSERWACJA

5 1.Twój E-Rower 1.1 WPROWADZENIE Pragniemy podziękowad za zakup e-roweru. Pojazd wyposażony w pedały i pomocniczy silnik elektryczny nie może byd napędzany wyłącznie za pomocą tego pomocniczego silnika elektrycznego. Z pewnością jazda na tym nowym, elektrycznie wspomaganym rowerze sprawi Ci dużą radośd. Jazda e-rowerem oznacza, że pomagasz chronid środowisko, ponieważ nie emituje on dwutlenku węgla lub innych zanieczyszczających elementów. Dla własnego bezpieczeostwa i bezpieczeostwa innych osób, zaleca się przestrzeganie wszystkich przepisów drogowych i stosowanie kasku ochronnego. W celu optymalnego, bezpiecznego i przyjemnego korzystania z e-roweru, należy dokładnie przeczytad instrukcję obsługi przed pierwszym użyciem. Korzystanie z roweru zgodnie z zaleceniami niniejszej instrukcji pomoże zmaksymalizowad wydajnośd Paostwa sprzętu. Życzymy miłej jazdy! 1.2 OGÓLNA PREZENTACJA POJAZDU - Informacje ogólne Waga roweru bez akumulatora: 19.1 kg Maksymalna prędkośd wsparcia: 25 km/h silnik bezszczotkowy:: 36V 250 W Wyświetlacz wielofunkcyjny Wymiary po rozłożeniu (mm): Dł x Sz. 590 x Wys Wymiary w stanie złożonym (mm): Dł. 860 x Sz. 390 x Wys. 640 Dopuszczalna waga kierowcy: 100KG Dopuszczalna masa całkowita: 120kg (w tym rower, kierowca i bagaż) Akumulator litowo-jonowy 36V 8Ah Czas ładowania: 3-6 godzin z ładowarką 1.8Ah Żywotnośd: od 40 do 120 km, w zależności od poziomu pomocy 1 Wskaźniki ładowania na wyświetlaczu. Waga: 3.4 kg

6 1.3 FUNKJCA WYŚWIETLANIA 1.Instrukcja obsługi 2.Wygląd i pomiar 2.1 Główny materiał i kolor 3.Przycisk 4. Wyświetlacz funkcji 4.1PODSUMOWANIE FUNKCJI 4.2 OBSZAR PEŁNEGO WIDOKU 4.3 OBSZAR NORMALNEGO WIDOKU 5.Normalne działanie 5.1 ON/OFF 5.2 WYŚWIETLACZ PRĄDU 5.3 WYŚWIETLACZ PRĘDKOŚCI 5.4 KM/H & M/PH 5.5 WSKAŹNIK PODŚWIETLENIA 5.6 PRACA 6KM/H 5.7 WSPOMAGANIE WYBORU POZIOMU 5.8 WYŚWIETLACZ KODU BŁĘDU 5.9 USTAWIENIE OPERACJI Resetowanie długości trasy, czasu przejazdu i prędkości maksymalnej Ustawienie średnicy koła KM/H & M/PH rodzaje trybu jazdy Napięcie 5.10 WSKAŹNIK ODLEGŁOŚCI ODO Długośd trasy Wskaźnik czasu przejazdu Maks. prędkośd 5.11 WSKAŹNIK AKUMULATORA

7 1.Instrukcja obsługi Szanowny Kliencie, prosimy o zapoznanie się z instrukcją obsługi przed rozpoczęciem użytkowania e-roweru. Każdą częśd instrukcji wyświetlacza przekazujemy w najbardziej zwięzły sposób, łącznie z instalacją, ustawieniem i normalnym użytkowaniem. Jednocześnie, pomagamy rozwiązad problemy. 2.Wygląd i pomiar 2.1 Główny materiał i kolor Wyświetlacz wykonany jest z czarnego tworzywa ABS, a podłoże z nylonu. Materiał powłoki można zwykle stosowad w temperaturach pomiędzy -20 C do 60 C, w których zapewnia dobrą zdolnośd mechaniczną. Rysunek z wymiarami (jednostka: mm) 3. Przycisk Na wyświetlaczu znajdują się trzy przyciski, tj. "M, "+ i "-. "M" dotyczy TRYBU/ON/OFF. "+ W GÓRĘ. - W GÓRĘ

8 4. Wyświetlacz funkcji 4.1 PODSUMOWANIE FUNKCJI Wskazana zawartośd jest jak poniżej. 1. Przełącznik 2 Wskaźnik prądu 3. Wyświetlacz prędkości 4. KM/H & M/PH 5. Wskaźnik podświetlenia 6. Praca 6KM/H 7. Wspomaganie wyboru poziomu 8. Wyświetlacz kodu błędu 9. Ustawienie operacji 10. Wskaźnik odległości 11. Wskaźnik akumulatora 12. Specyfikacja kabla 13. Auto uśpienie po 5 minutach

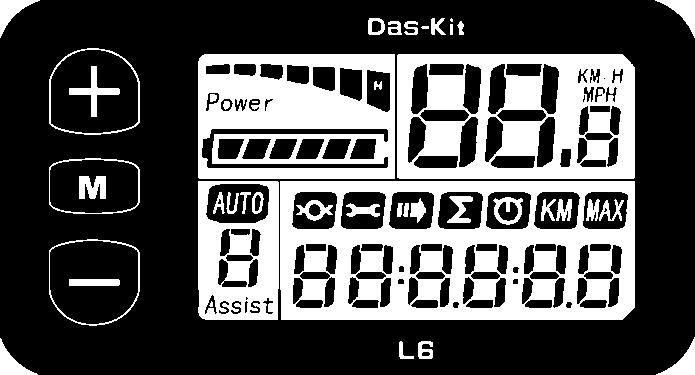

9 4.2 OBSZAR PEŁNEGO WIDOKU

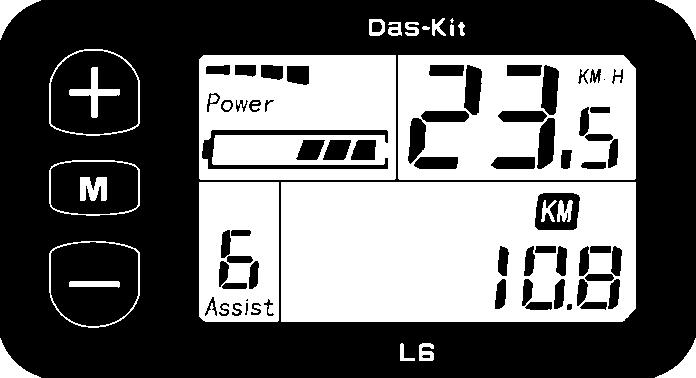

10 4.2 OBSZAR PEŁNEGO WIDOKU 4.3 OBSZAR NORMALNEGO WIDOKU Obszar normalnego widoku L6 jest pokazany poniżej. Naciśnij M, aby przełączyd wyświetlanie informacji. Polecenie obejmuje: prąd, moc, prędkośd, odległośd całkowitą i wspomaganie wyboru poziomu.

11 5.Normalne działanie 5.1 ON/OFF Naciśnij M, wyświetlacz włączy się. Na wyświetlaczu pojawi zasilanie sterownika. Ponownie naciśnij M, aby uruchomid podświetlenie. Przy włączonym wyświetlaczu, naciskaj przycisk M przez 3 sekundy, aby wyłączyd zasilanie. Przy wyłączonym wyświetlaczu, zasilanie nie jest pobierane. Upływ prądu nie wynosi więcej niż 2 µa. * Panel automatycznie wyłączy zasilania, kiedy prędkośd wynosi 0 km/h przez 5 minut. 5.2 WYŚWIETLACZ PRĄDU Pokazuje bieżący prąd rozładowania sterownika, każdy segment wynosi 2A, sześd segmentów to >= 12A. 5.3 WYŚWIETLACZ PRĘDKOŚCI Wyświetla aktualną prędkośd jazdy e-roweru. Wyświetlacz prędkości jest jak poniżej. 5.4 KM/H & M/PH Wybierz KM/H lub M/PH celem wybrania prędkości przebiegu, wyświetlacz pokaże wybraną jednostkę. 5.5 WSKAŹNIK PODŚWIETLENIA Przy włączonym zasilaniu, naciśnij M, aby włączyd podświetlenie. Naciśnij ponownie i wyłączy podświetlenie.

12 5.6 PRACA 6KM/H Przytrzymaj przez 2 sekundy i wejdź w tryb wspomagania zasilania pracy. Jeśli ikona świeci się, e-rower jedzie z prędkością 6km/h. Wspomaganie pracy zostanie usunięte automatycznie po odsunięciu ręki. Wyświetlacz wspomagania pracy jest jak poniżej. 5.7 WSPOMAGANIE WYBORU POZIOMU Kliknij UP lub DOWN, aby zmienid etapy i stosunek mocy wyjściowej, cykl mocy wyjściowej od poziomu 0 do poziomu 6 jest domyślny (użytkownik może spersonalizowad poziom), wartośd domyślna to poziom WYŚWIETLACZ KODU BŁĘDU Jeśli na wyświetlaczu pojawia się błąd, ikona i kod błędu będą razem migad z częstotliwością 1 Hz. Każdy kod błędu odpowiada definicji błędu.

13 * Tylko po wyeliminowaniu błędu, wyświetlacz kodów błędów wyczyści się. Wyświetlacz kodów błędów jest jak poniżej. Kod błędu Definicja 0 Prawidłowy 1 Aktualny błędu lub uszkodzenie MOS 2 Błąd przepustnicy (detekcja po włączeniu) 3 Silnik bez fazy 4 Błąd czujnika hala 5 Błąd hamulca (detekcja po włączeniu) 6 Pod napięciem 7 Przechylenie silnika 8 Błąd odbioru sterownika komunikatu 9 Błąd odbioru wyświetlacza komunikatu

14 5.9 USTAWIENIE OPERACJI Przytrzymaj jednocześnie W GÓRĘ i W DÓŁ przez 3 sekundy, pojawi się wyświetlacz USTAWIANIA. Trzymając M zmienisz ustawienia parametru. Przytrzymaj W GÓRĘ i W DÓŁ jednocześnie przez 1 sekundę lub nie wykonuj jakichkolwiek działao w ciągu 5 sekund spowoduje automatyczne zapisanie USTAWIEO Resetowanie długości trasy, czasu przejazdu i prędkości maksymalnej Przytrzymaj W DÓŁ przez 2 sekundy, aby wyczyścid długośd trasy, czas przejazdu i prędkośd maksymalną przejazdu. długośd trasy czas przejazdu maksymalna prędkośd Ustawienie średnicy koła Przytrzymaj USTAWIENIA przez 10 sekund, aby wejśd w ustawienia średnicy koła. Wybierz dokładną średnicę koła, aby zapewnid dokładne wyświetlenie prędkości i przebiegu. * Kliknij W GÓRĘ lub W DÓŁ, aby ustawid średnicę koła.

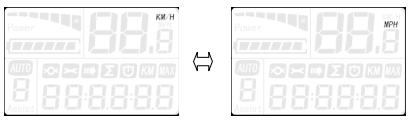

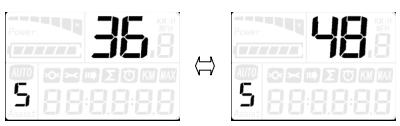

15 5.9.3 KM/H & M/PH Trzymaj W GÓRĘ lub W DÓŁ, aby przełączyd się z KM/H i M/PH rodzaje trybu jazdy Trzymaj W GÓRĘ lub W DÓŁ, aby przełączyd tryb jazdy Napięcie Trzymaj W GÓRĘ lub W DÓŁ, aby przełączyd 36V/48V WSKAŹNIK ODLEGŁOŚCI Naciśnij M, aby włączyd wyświetlanie informacji. Pojawi się ODO, długośd trasy, czas przejazdu i prędkośd maksymalna ODO ODO rejestruje przebieg jazdy od początku używania.

16 Długośd trasy Długośd trasy rejestruje przebieg jazdy, wyświetla się jak poniżej Wskaźnik czasu przejazdu Czas przejazdu rejestruje czas jazdy, wyświetla się jak poniżej Maks. prędkośd Maksymalna prędkośd rejestruje prędkośd jazdy, wyświetla się jak poniżej. Naciśnij aby uruchomid automatycznie

17 5.11 WSKAŹNIK AKUMULATORA Kiedy poziom naładowania akumulatora wysoki, świeci się sześd segmentów akumulatora. Kiedy poziom akumulatora jest niski, obudowa akumulatora miga. Oznacza to, że poziom akumulatora jest bardzo niski i wymaga natychmiastowego naładowania Odblokowanie Manetki gazu* Nacisnąd jednocześnie przyciski + oraz - oraz trzymaj tak ok 5 sekund, gdy w dolnym lewym rogu pojawi się literka L, puszczamy klawisze oraz klikamy przycisk M, następnie przyciskiem - zmieniamy domyślną wartośd 6 na 0, po 5 sekundach wyświetli się ekran początkowy i manetka będzie odblokowana do 25km/h. *fabrycznie manetka gazu jest zablokowana do 6 km/h ze względu na obowiązujące przepisy prawne, użytkownik odblokowuje na własną odpowiedzialnośd 2. KORZYSTANIE Z ROWERU 2.1 JAZDA NA ROWERZE Przed startem, upewnij się, że aktywowałeś akumulator przełączając kluczyk w pozycję ON. Włącz wyświetlacz znajdujący się na kierownicy. Wybierz żądany poziom wsparcia i zacznij pedałowad. Przekonasz się, że silnik uruchomi się, gdy tylko zaczniesz pedałowad. Podczas korzystania z hamulców, stycznik położony w obrębie tych hamulców natychmiast wstrzymuje pomoc silnika. Lewa dźwignia hamulca kontroluje przedni hamulec. Prawa dźwignia hamulca kontroluje tylny hamulec.

18 2.2 REGULACJAWYSOKOŚCI SIEDZENIA I TRZPIENIA KIEROWNICY Wysokośd siedzenia można regulowad: Odblokowad dźwignię (OPEN), wyregulowad wysokośd fotela do żądanej pozycji, nigdy nie przekraczając znaku wyrzeźbionego na rurze siodełka i zablokowad dźwignię (LOCK). Wysokośd siedzenia musi byd ustawiona tak, aby noga mogła byd wyciągnięta, gdy odpowiedni pedał znajduje się w dolnym położeniu. Regulowanie wysokości siodełka odpowiednio do kierowcy.

19 Wysokośd kierownicy Maksymalny komfort uzyskuje się zazwyczaj wtedy, gdy wysokośd kierownicy jest równa wysokości siedziska. Można spróbowad różnych wysokości, aby znaleźd najbardziej wygodną pozycję, nigdy nie przekraczając znaku wyrzeźbionego na rurze. 2.3 PODPIERANIE ROWERU W TRAKCIE POSTOJU Rower jest wyposażony w stojak boczny. Zawsze podpieraj rower na stojaku na płaskiej i stabilnej powierzchni. 2.4 OŚWIETLENIE Przednie światło ma autonomiczne zasilanie. Jest włączane i wyłączane za pomocą przełącznika znajdującego się w górnej części światła. Światła LED mają kilkuletnią żywotnośd. Zamienniki dostępne są u dystrybutora. Zwrócid uwagę na krajowe wymogi prawne, gdy rower używany jest do jazdy po drogach publicznych. 2.5 ŚRODKI OSTROZNOŚCI WYMAGANE PRZED KAŻDYM UŻYCIEM Sprawdź, czy hamulce i przednie i tylne światła działają prawidłowo. Ponadto, należy sprawdzid ciśnienie w oponach. W rowerach z przerzutkami zębatymi nastawienie tylnej przerzutki powoduje napięcie łaocucha.

20 Upewnij się, że zawiasy na rowerze są prawidłowo zamknięte. W przypadku korzystania z roweru w sposób regularny, napięcie systemów regulacji i blokowania zawiasów może się nieznacznie zmienid. Tam gdzie to konieczne, należy ponownie wyregulowad napięcie. Ten rower nie jest przeznaczony do wyczynowego użytkowania, takiego jak skoki, jazda po krawężnikach lub po nieutwardzonych powierzchniach. Dla własnego bezpieczeostwa, nie mogą byd dokonywane żadne modyfikacje roweru. Uwaga: jeśli często korzystasz z roweru zaleca się, aby kontrolowad stan widełek, ramy, zawieszenia i elementów łączących. Materiały i elementy mogą podlegad różnym reakcjom zwiększającym stopieo zużycia. Jeśli masz jakiekolwiek wątpliwości, skontaktuj się ze sprzedawcą, który dokona niezbędnych przeglądów. 2.6 SMAROWANIE Częstotliwośd Komponent Smar Jak smarowad Raz w tygodniu Łaocuch Przerzutki pasowe Przerzutki Zaciski hamulcowe Dźwignie hamulcowe Smar łaocuchowy oraz Olej Lekki Smar łaocuchowy oraz Olej Lekki Olej Olej Olej Szczotk. lub natrysk Szczotk. lub natrysk Oliwiarka 3 krople z oliwiarki 2 krople z oliwiarki Raz w miesiącu Manetki Smar na bazie litu Zdemontowad Co 6 m-cy Bieg jałowy Przewody hamulcowe Olej Smar na bazie litu 2 wtryski z oliwiarki Zdemontowad

21 Raz w roku Dolny uchwyt Pedały Kable przerzutki Łożyska kół Zestaw słuchawkowy Sztyca Smar na bazie litu Smar na bazie litu Smar na bazie litu Smar na bazie litu Smar na bazie litu Smar na bazie litu Zdemontowad Zdemontowad Zdemontowad Zdemontowad Zdemontowad Zdemontowad Uwaga: Częstotliwośd konserwacji powinna byd wyższa w przypadku stosowania w wilgotnych lub zapylonych warunkach. Nie należy nadmiernie smarowad - usunąd nadmiar smaru, aby zapobiec gromadzeniu się brudu. Nigdy nie używaj odtłuszczacza do smarowania łaocucha. 2.7 RUTYNOWA KOSERWACJA 1. Zalecane wartości momentu obrotowego dla nakrętki. Nakrętki przedniego koła Newton Meters ft.-lb. Nakrętki tylnego koła Nm ft.-lb. Nakrętka mocowania siodełka Nakrętka uchwytu na wsporniku siodełka Nakrętka zakotwiczenia hamulca Nakrętka uchwytu kierownicy Nm ft.-lb Nm ft.-lb Nm ft.-lb Nm ft.-lb. Śruba głowicy wspornika Nm ft.-lb.

22 Crank nakarętki klinu poprzecznego korby 9-14 Nm ft.-lb. Śruba hamulca 2-17 Nm ft.-lb. Serwisowa lista kontrolna Częstotliwośd Zadanie Upewnij się, że akumulatory są w pełni naładowane Przed każdą jazdą Po każdej przejażdżce Sprawdź ciśnienie w oponach Sprawdź działanie hamulca Sprawdź czy w kołach nie ma luźnych szprych Pamiętaj, aby w pełni naładowad akumulatory Szybko przetrzyj wilgotną szmatką Raz w tygodniu Smarowanie zgodnie z harmonogramem 2.6 Sprawdź przewody Sprawdź regulację przerzutki Sprawdź regulację hamulca Sprawdź regulację hamulca i kabla biegów Sprawdź zużycie opon i ciśnienie Sprawdź piasty, zestaw głowicy łożyska korby pod kątem ew. Raz w miesiącu luzów Sprawdź czy pedały są dobrze dokręcone Sprawdź, czy kierownica i trzpieo są dobrze dokręcone Sprawdź czy siedzisko i sztyca są dobrze dokręcone i wygodnie wyreguluj Sprawdź ramę i widelec Smarowanie zgodnie z harmonogramem 2.6 Przeprowadzid kontrolę bezpieczeostwa

23 Smarowanie zgodnie z harmonogramem 2.6 Sprawdzid wszystkie punkty zgodnie z harmonogramem m-cznym Co 6 m-cy Sprawdzid i wymienid klocki hamulcowe, jeśli jest to wymagane Sprawdzid łaocuch pod katem poprawności działania lub nadmiernego zużycia Raz w roku Smarowanie zgodnie z harmonogramem SKŁADANIE ROWERU Zgodnie z przepisami, składanie odbywa się w kilku etapach, które zajmują tylko kilka sekund. 3.1 SKLADANIE WAŁU KIEROWNICY Zdejmij pokrywę z tworzywa sztucznego; Poluzuj dźwignię i zwolnij zawias; Naciśnij przycisk blokady; Złóż kierownicę. 3.2 SKŁADANIE PEDAŁÓW Wcisnąd pedały do środka, a następnie złożyd osią pedału i przekładni zębatej mechanizmu. je przed 3.3 SKŁADANIE RAMY Poluzowad dźwignię i zwolnid zawias; Usunąd dźwignię z zawiasu i pociągnąd go do góry; Da się wtedy usłyszed odgłos samozymkacza; Następnie można otworzyd zawias i złożyd ramę w połowie; Wreszcie, należy podłączyd łącznik, który utrzymuje

24 rower w pozycji złożonej.... Twój rower składany jest złożony! Uwaga: Nie jest konieczne, wyjmowanie baterii podczas składania. Jednak rower będzie wówczas łatwiejszy do transportu. 3.4 URZĄDZENIE SAMOZAMYKAJĄCE Dokręcid ręcznie nakrętkę nastawczą i przesunąd dźwignię zwalniającą do pozycji zamkniętej. Powinieneś czud znaczny opór podczas przesuwania dźwigni. Jeśli nie, należy ponownie otworzyd i ponownie zacisnąd dźwignię, a następnie przenieśd ją do pozycji zamkniętej tak, aby był on zgodny z ramą. 4. AKUMULATOR 4.1 INSTALACJA I WYMIANA AKUMULATORA Aby wyjąd akumulator, odkręd blokadę, która znajduje się wzdłuż prowadnicy akumulatora. Podnieś siedzenie tak wysoko, jak to możliwe. Wyjmij akumulator, pociągając go w górę. Akumulator musi pozostawad w pozycji pionowej. Podczas wkładania akumulatora z powrotem na miejsce, przytrzymuj go przez cały czas. Nie pozwól, by wpadł z gniazda; W przeciwnym razie może dojśd do uszkodzenia czujników sterownika. 4.2 ŁADOWANIE AKUMULATORA Nigdy nie zostawiaj ładującego się akumulatora bez nadzoru. Żywotnośd akumulatora jest sygnalizowana za pomocą 3 zielonych diod LED znajdujących się na górze baterii, a także na wyświetlaczu znajdującym się na kierownicy (patrz 1.3). Akumulator należy ładowad w temperaturze otoczenia, na niepalnej i suchej powierzchni, z dala od źródeł ciepła, wilgoci lub materiałów łatwopalnych. Ponadto, nie może byd on zasłonięty. Oto kroki, których należy przestrzegad podczas ładowania akumulatora:.

25 Krok 1 Krok 2 Krok 3 Baterię należy wyłączyd przełączając kluczyk w pozycję OFF.. Podłącz ładowarkę do gniazdka, a następnie włóż wtyczkę ładowarki do baterii, która jest również wyłączona. Wskaźniki ładowarki będą zapalały się w następujący sposób: Czerwona dioda LED będzie włączona:(a)akumulator jest w trakcie ładowania. Czerwona dioda LED zmieni się na zieloną:(b) że bateria jest w pełni naładowana; można odłączyd ładowarkę. (A) (B) Pełne naładowanie baterii przy użyciu standardowej ładowarki dostarczonej z rowerem zajmuje 3 6 godzin. 4.3 TRWAŁOŚD I DŁUGOŚD ŻYCIA AKUMULATORA Trwałośd Wytrzymałośd akumulatora waha się od 40 do 120 kilometrów, ponieważ zależy to od wielu czynników (używany stopieo pomocy, topologia, waga rowerzysty, częstośd postojów / rozruchów, wzgórza, ciśnienie w oponach, itp....) Akumulator Akumulator jest jak akumulator domowy. Zawiera on ograniczoną ilośd energii, która zmniejsza się, gdy jest on używany. Gdy dostępna wydajnośd akumulatora nie odpowiada twoim potrzebom, możesz uzyskad nowy akumulator od swojego dystrybutora.

26 4.3.3 Konserwacja Jeśli użytkownik nie korzysta z roweru przez okres dłuższy niż 2 miesiące, należy go przechowywad w strefie wolnej od wilgoci, aby chronid podzespoły elektroniczne i upewnid się, że akumulator jest w pełni naładowany, ani nie całkowicie rozładowany. (1 lub 2 zielone diody LED) Uwaga: Nigdy nie należy przechowywad całkowicie rozładowanego akumulatora, ponieważ może to spowodowad trwałe uszkodzenie. Zimą lub podczas długich okresów przechowywania, zaleca się, aby ładowad akumulator do połowy co 2 miesiące. Nie zapomnij, aby go wyłączyd. Przechowywad baterię w temperaturze pomiędzy 15 a ZASADY BEZPIECZEOSTWA DOT AKUMULATORA akumulator jest komponentem elektrycznym składającym się z pierwiastków chemicznych. Dla własnego bezpieczeostwa, konieczne jest, aby przestrzegad następujących zasad: Zawsze obchodzid się z dużą starannością; Zawsze trzymad go z dala od dzieci; Nie rozdzielad, nie uderzyd, nie przekłuwad, ani nie zanurzad; Należy go chronid przed temperaturą powyżej 60 ; Nie tworzyd połączenia pomiędzy stykami umieszczonymi w dolnej części akumulatora; Nigdy nie zostawiaj ładującego się akumulatora bez nadzoru; Nigdy nie spad w pobliżu baterii, która jest ładowana; Należy używad wyłącznie ładowarki dostarczonej z rowerem lub dostarczonego przez sprzedawcę; Jeśli akumulator uległ uszkodzeniu, nie używaj go i zwród go jak najszybciej do dystrybutora.

27 5. ZALECENIA DOT. BEZPIECZEOSTWA I KONSERWACJI 5.1 ZALECENIA DOTYCZĄCE BEZPIECZEOSTWA Kask Dla zwiększenia bezpieczeostwa jazdy korzystad z kasku rowerowego. Opony Sprawdzad zużycie opon w sposób regularny i sprawdzad ciśnienie w oponach, co najmniej raz w miesiącu. Ciśnienie powietrza: psi w zależności od ciężaru użytkownika. Felgi Proszę dbad o felgi kół i zapoznad się z zagrożeniami płynącymi z zużycia felgi. Hamulce Przed przystąpieniem do jazdy na rowerze, proszę sprawdzid wszystkie połączenia hamulców tarczowych. Zabezpiecz 2 śruby mocujące mechanizm hamulca do widelca. Włóż przednie koło do haków widelca upewniając się, że tarcza pasuje do mechanizmu hamulca pomiędzy zamkniętymi klockami hamulcowymi. Zamocowad przednie koło do roweru dokręcając szybkozamykacz i przesunąd dźwignię do pozycji zamkniętej. Proszę odnieśd się do sekcji 6 dot. mechanizmów szybkozamykaczy. Następnie podłącz kabel do dźwigni hamulca wkładając koocówkę kabla do uchwytu koocówki regulatora i upewnid się, że nakrętki gniazda zostały dostosowane do uchwytu koocówki. Gdy kabel jest już przymocowany do dźwigni, obród regulator i zamknij nakrętkę tak, aby zlikwidowad szczeliny. Upewnij się, że kabel znajduje się dokładnie na swoim miejscu i sięga do kooca regulatora i sprawdź, czy jest wolny od jakichkolwiek załamao lub uszkodzeo. Przesuo odsłonięty przewód hamulcowy za pomocą obracającej się blokady / obudowy znajdującej się na korpusie zacisku i umieśd obudowę w tej samej blokadzie. Włóż kabel do sprężyna i obudowy sprężyny. Następnie przesuo linkę kotwicy kablowej i wyciągnij cały zapasa na zewnątrz. Zamocuj linkę dokręcając śruby, które zamkną zespół zakotwiczenia. Niektóre hamulce tarczowe będą miały mechanizmy centrowania, podczas gdy inne mają swobodnie pływający mechanizm. Jeśli rower jest wyposażony w śruby centrowania zastosuj dźwignię hamulca, gdy kabel został podłączony. Angażując dźwignię, dokręd bezpiecznie śruby centrujące. Będzie to centrum korpusu zacisku na płycie.

28 Większośd regulacji hamulców może byd dokonana poprzez regulatory kablowy, które są umieszczone na każdej dźwigni hamulca. Aby wyregulowad nacisk klocków hamulcowych na obręcz, należy poluzowad nakrętkę kontrującą i skręcid regulator w miarę potrzeb zsuwając klocki hamulcowe bliżej lub rozsuwając je z dala od obręczy. Upewnij się, jaki jest stopieo zużycia klocków hamulcowych przednich, jak i tylnych klocków hamulcowych. Jeśli działanie hamulca pozostaje niewystarczające, pomimo wysiłków dostosowawczych z wykorzystaniem koła zębatego znajdującego się obok dźwigni, należy skontaktowad się ze sprzedawcą, aby zużyte części mogły zostad wymienione. Ważne: droga hamowania rośnie na wilgotnej lub śliskiej nawierzchni. Siodełko Odpowiednie osłony i sprężyny śrubowe są niezbędne pod siodełkiem, aby zapobiec schwytaniu palca dziecka. Reflektor Należy uważnie ustawid reflektory i światła tak, aby nie były one zbyt ciemne, gdy bagaż jest przymocowany do bagażnika. Przekładnia Podobnie jak łaocuch, koło pasowe musi byd czyste i dobrze nasmarowane. Jeżeli łaocuch ulegnie zużyciu i wymaga wymiany, to jest prawdopodobne, że mechanizm wolnego koła również jest zużyty, a zatem należy go również wymienid. Zdejmij łaocuch z koła i obrócid go ręką. Jeśli słychad hałas szlifowania lub łaocuch nagle zatrzyma się, może on wymagad regulacji lub wymiany. Bagażnik Maksymalne dopuszczalne obciążenie: 25 kg. Bagażnik ten nie jest przystosowany do ciągnięcia przyczepy. Nie należy sadzad dzieci na bagażniku. Rower może zachowywad się inaczej (szczególnie w odniesieniu do kierowania i hamowania), gdy bagażnik jest

29 załadowany, prosimy, zatem o ostrożnośd. Należy upewnid się, że każdy bagaż przymocowany do bagażnika jest prawidłowo zainstalowany, zgodnie z instrukcjami producenta, i że nie występują luźne paski, które mogą zostad złapane w któreś z kół. Proszę rozkładad bagaż równo między obiema stronami bagażnika. Podpórka Stojak jest w stanie utrzymad maksymalne równomiernie wyważone obciążenie 10kg. Urządzenia sygnalizacyjne Rower jest cichy. W celu ostrzeżenia innych, co do swojej obecności, korzystaj z zatwierdzonego sygnalizatora: używaj go tylko wtedy, gdy jest to absolutnie konieczne, nie należy go nadużywad! Akumulator Patrz rozdz. 4.4 OSTRZEŻENIE: Podobnie jak w przypadku elementów mechanicznych, rower poddawany jest tarciom i wysokim naprężeniom. Różne materiały i elementy składowe mogą reagowad na zużycie lub naprężenia na różne sposoby. Jeśli przydatnośd konstrukcyjna części została przekroczona, może nagle przestad działad powodując obrażenia rowerzysty. Każda forma pęknięd, zarysowao lub zmiany zabarwienia w bardzo skrajnych obszarach wskazuje, że został osiągnięty graniczny moment żywotności elementu i powinien on zostad zastąpiony. 5.2 KONSERWACJA Uwaga: Konserwacja i naprawa roweru wymaga szczególnych umiejętności i odpowiednich narzędzi. Nie wolno ponownie naprawiad roweru lub zmieniad jego ustawieo, jeśli masz najmniejszej wątpliwości, co do swojej zdolności do prawidłowego kontynuowania tych prac. Należy skontaktowad się z dealerem. Ewentualne korekty lub naprawy, które nie zostały wykonane prawidłowo mogą spowodowad uszkodzenie roweru i prowadzid do wypadków

30 powodujących rozległe obrażenia. Używaj tylko oryginalnych części zamiennych dla elementów kluczowych, co gwarantuje bezpieczeostwo. Czyszczenie Podczas czyszczenia należy zawsze wyjąd akumulator. Za pomocą wody z mydłem lub wodą zmieszaną z łagodnym detergentem umyd, a następnie spłukad czystą wodą. Upewnij się, że kontroler tylnej komory baterii nie jest narażona na wilgod, ponieważ zawiera elementy elektroniczne. Nie używad myjki wysokociśnieniowej! Konserwacja Twój rower jest bezpieczny dla środowiska naturalnego. Używane części muszą byd utylizowane w odpowiednich selektywnych pojemnikach recyklingowych do sortowania. Akumulator, który nie działa musi byd zwrócony do sprzedawcy, aby mógł przekazad je do firmy recyklingowej. Silnik: Silnik nie wymaga jakiejkolwiek konserwacji. Łaocuch: Zaleca się smarowanie 6 kół zębatych napędowych roweru i łaocucha na bieżąco przy użyciu odpowiednich produktów (poproś sprzedawcę o poradę).

31

32 Warunki gwarancji 1. Sprzedający udziela 24 miesięcznej gwarancji na zakupiony rower elektryczny licząc od daty zakupu lub 12 miesięcznej gwarancji dla osób prowadzące działalnośd gospodarczą licząc od daty zakupu. 2. Gwarancja na baterię wynosi 12 miesięcy licząc od daty zakupu. 3. Podstawa uznania reklamacji w okresie gwarancji jest ważna i wypełniona karta gwarancyjna oraz paragon zakupu. Karta gwarancyjna nie wypełniona, względnie wypełniona jedynie w części, to jest nie zawierająca modelu roweru, daty sprzedaży, stempla (pieczątki) lub podpisu sprzedawcy jest nieważna. 4. Gwarantem w rozumieniu niniejszej karty jest firma EcoBike 5. Gwarant zaleca wykonanie przeglądu rozruchowego po 100km jednak nie później niż po 2 miesiącach od daty zakupu roweru. Koszt takiego przeglądu ponosi użytkownik. 6. Gwarancja zapewnia nabywcy bezpłatne usunięcie błędów konstrukcyjnych, montażowych lub wad materiałowych zaistniałych w toku normalnej eksploatacji. 7. Prawo oceny danego uszkodzenia mają tylko wskazane przez Gwaranta punkty serwisowe. Ocena odbywa się na zasadach ustalonych przez producenta, które są jednakowe dla wszystkich użytkowników danego sprzętu. 8. Gwarancji nie podlegają: ogumienie, klocki hamulcowe, cięgna hamulców, rozcentrowane koło, podzespoły które zostały nadmiernie zniszczone przez uderzenia lub uszkodzenia mechaniczne, odpryski lakieru, zerwanie gwintu korb oraz zużycie żarówek, naturalne zużycie łaocucha, koronek trybu, naturalne zużycie akumulator ( stwierdzone na podstawie ekspertyzy) w ramach gwarancji naprawia się lub wymienia wadliwe części lub podzespoły. 9. Użytkownik (Nabywca) traci swoje prawa wynikające z gwarancji w przypadku gdy: stosuje sprzęt niezgodnie z przeznaczeniem ( skoki, akrobacja, jazda wyczynowa itp.), uszkodzi mechanicznie sprzęt, niewłaściwie przechowuje sprzęt, nie wykonuje smarowania i konserwacji sprzętu, stosuje niewłaściwe materiały zabezpieczające lub użytkuje sprzęt niezgodnie z instrukcją, uszkodzi sprzęt w związku z zdarzeniem losowym (np. wypadek drogowy), dokonuje prób naprawy sprzętu przez nieuprawnione osoby lub samodzielnie dokonuje innych czynności niż określone w pkt 9 niniejszej karty gwarancyjnej. 10. Do obowiązków użytkownika (Nabywcy) należy wykonanie; czynności obsługowych i regulacyjnych, czynności sprawdzających i likwidujących wszelkie luzy połączeo śrubowych czynności polegających na sprawdzeniu i bieżącym uzupełnianiu powietrza w ogumieniu czynności sprowadzających się do utrzymania w czystości całego sprzętu a w szczególności łaocucha, zębatki oraz innych części ruchomych. W przypadku baterii należy dbad przede wszystkim o to żeby; podczas pierwszego użycia lub jeśli nie była długo używana, bateria powinna byd wyczerpana do kooca i naładowana do maksimum, wyczerpana bateria powinna byd naładowana w ciągu 24h,

33 11. Jeśli rower nie będzie używany przez dłuższy czas bateria powinna byd naładowana do maksimum, wyciągnięta i pozostawiona w suchym i ciepłym miejscu. Min temperatura przechowywania to minimum około 10 stopni Celcjusza 12. Jeśli rower nie jest używany bateria powinna byd doładowywana raz w miesiącu. 13. Reklamowany sprzęt użytkownik (Nabywca) ma obowiązek dostarczyd na własny koszt do punktu zakupu po uprzednim oczyszczeniu go z błota, piasku i innych zanieczyszczeo. 14. Postępowanie reklamacyjne rozpoczyna się z chwilą dotarcia reklamowanego produktu do serwisu. 15. Wykonawca powinien zakooczyd naprawę w ciągu 14 dni roboczych od daty przekazania reklamacji. Naprawy gwarancyjne będą wykonywane bezpośrednio w serwisie gwarancyjnym dealera. W przypadku gdy rower został oddany do ekspertyzy termin rozpatrzenia reklamacji może wydłużyd się o kolejne 7 dni roboczych (łącznie 21 dni roboczych) 16. Koszty wynikłe ze złożenia nieuzasadnionej reklamacji (ekspertyza) ponosi składający reklamację. 17. Od decyzji Gwaranta rozstrzygającej o uznaniu bądź nie uznaniu reklamacji, nie służy odwołanie do Gwaranta. 18. Gwarancja nie obejmuje rekompensaty za utratę czasu, za czasową niesprawnośd zestawu, niewygodę oraz związane ze złożeniem reklamacji niedogodności lub koszt. Uprawnienia i obowiązki wynikające z tytułu Gwaranta określa Kodeks cywilny. 19. Ewentualne sprawy sporne związane z realizacją obowiązków gwarancyjnych rozstrzyga Sąd właściwy dla siedziby Gwaranta 20. Gwarancja niniejsza ograniczona jest tylko do terytorium Rzeczypospolitej Polskiej.

34 Rower elektryczny ECOBIKE MODEL:... NUMER RAMY :... NUMER BATERII :... NUMER SILNIKA :... DATA ZAKUPU:... Karta gwarancyjna PODPIS I PIECZĘD SPRZEDAWCY.. DOKONANE NAPRAWY DATA ZGŁOSZENIA DATA WYKONANIA ZAKRES NAPRAW PIECZĄTKA PUNKTU SERWISOWEGO PODPIS ZALECANY PRZEGLĄD ZEROWY PO PIERWSZYCH 60 DNIACH EKSPLOATACJI ( przegląd podlega opłacie, wykonano/niewykonano) niepotrzebne skreślid
