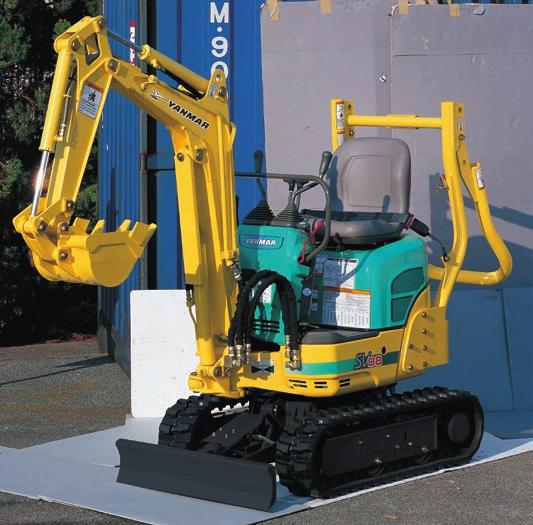

1 WW Wanicki Sp. z.o.o Trzciana 162/koło Rzeszowa Autoryzowany dealer: YANMAR CONSTRUCTION EQUIPMENT EUROPE SAS Tel MIKRO-KOPARKA 1035 kg Skorzystaj z rozwiązań Yanmar a

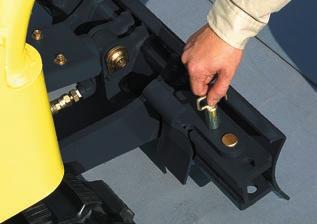

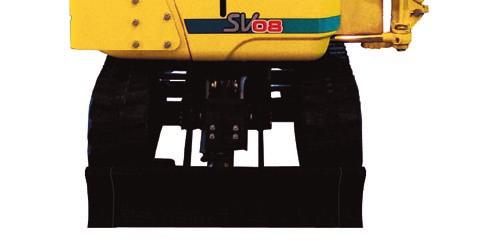

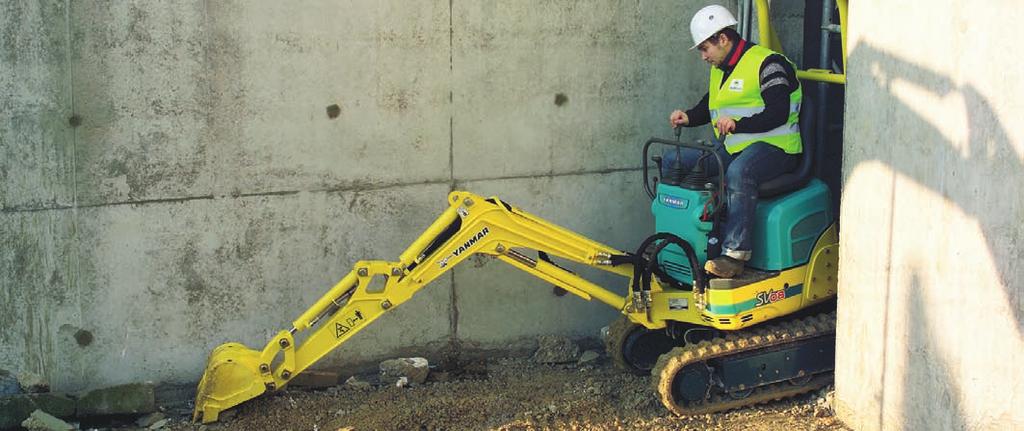

2 KOMPAKTOWOŚĆ Oto esencja prostoty oraz efektywności pracy w zamkniętych przestrzeniach. Yanmar to pracownik nie uznający kompromisów przy pracy gdzie nie można sobie pozwolić na swobodę ruchów takich jak remonty wewnątrz budynków, kopanie pod fundamenty, instalacje wodno-kanalizacyjne czy projektowanie ogrodów. Min. promień obrotu ramienia: 900m Całkiem nowa gama innowacyjnych oraz kompaktowych udogodnień Bardzo mały promień obrotu tylnego Niezwykle kompaktowy korpus zachowuje niebywale niski, tylny wychył podczas wykonywania obrotu - 305mm co w znacznym stopniu ułatwia poruszanie się w wąskich przejściach. Kompatowe rozmiary > Promień obrotu przedniego ramienia: 900mm > Jeszcze mniejszy promień obrotu tylnego: 725mm Prosty, składany oraz wysuwany pług Tylny wychył: 305mm 725 mm 680 mm Wciągnięte podwozie umożliwia łatwiejsze manewrowanie 840 mm Rozsunięte podwozie poprawia stabilność pracy Różne ustawienia szerokości podwozia Yanmar dostosowuje się w zależności od miejsca jakie mamy do wykorzystania poprzez możliwość zmiany ustawienia szerokości podwozia - zakres od mm. Prosty mechanizm składania przedłużonego pługa > Przedłużenia są na stałe przymocowane do pługa > Żadne narzędzia nie są potrzebne do ich zamontowania bądź odmontowania > Nie ma ryzyka, aby zgubić nakładki rozszerzające

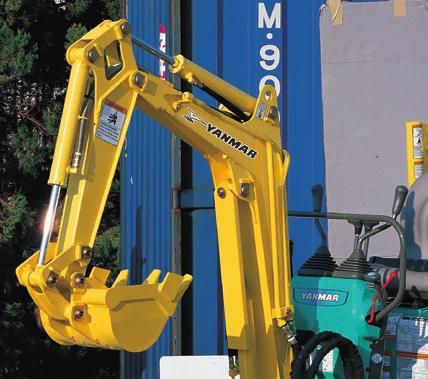

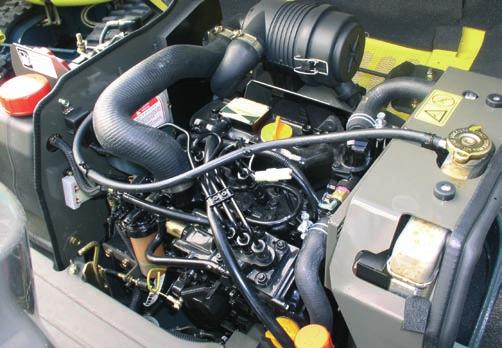

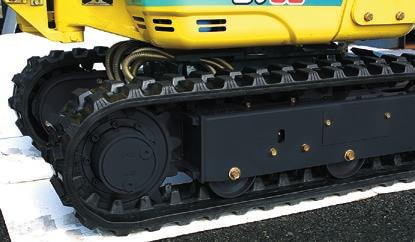

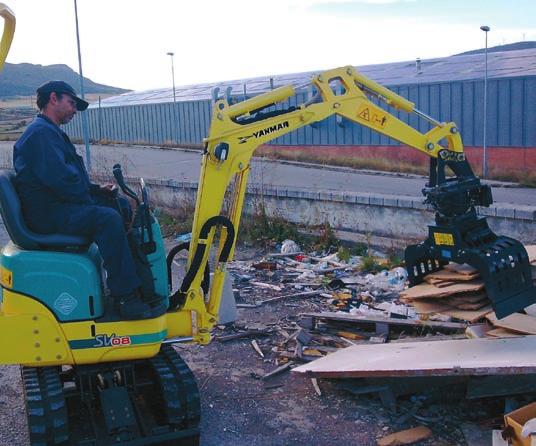

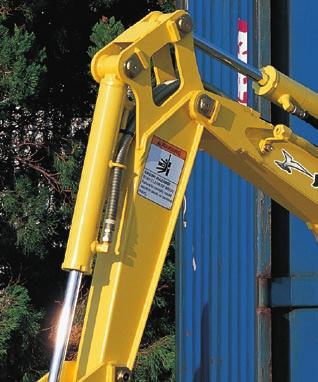

3 WYSOKA WYDAJNOŚĆ Osłona siłownika ramienia Wyposażenie robocze > Dwuzadaniowy hydrauliczny obwód pomocniczy (PTO z możliwością podłączenia różnych urządzeń (np. obrotowej łyżki skarpowej itp.) > Blokada pedałów roboczych w celu korzystania z ręcznych narzędzi hydraulicznych > Osłona siłownika na ramieniu > Doskonała ochrona węży hydraulicznych oraz rurek na ramieniu oraz siłowników wysięgnika Nowa generacja silników Yanmar a TE, jeszcze bardziej przyjazny środowisku i charakteryzujący się cichszą pracą > W pełni zgodny z eurpejskimi normami ochrony środowiska 97/68/EC oraz spełniający normy emisji spalin STAGE II Amerykańskiej Agencji Ochrony Środowiska (EPA) > Wysoki moment obrotowy dostępny przy niskich obrotach - wzrost żywotności jednostki napędowej > Filtr powietrza o zwiększonej filtracji > Akumulator mogący pracować w naprawdę trudnych warunkach. > Jeszcze cichsza praca. Rolki gąsienic > Podwójne rolki gąsienic odpowiadają za zmniejszone tarcie oraz lepszą stabilność podczas pracy > Gąsienice wyposażone w zewnętrzny kołnierz redukujący wibracje podczas jazdy.

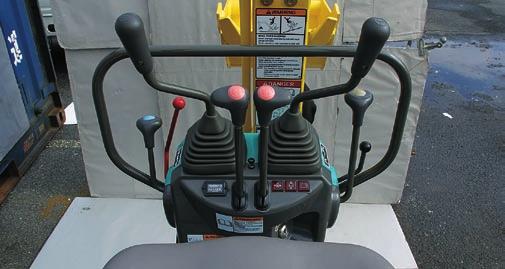

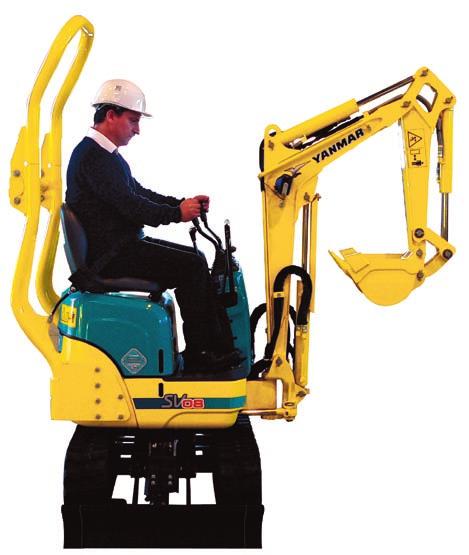

4 Ergonomiczna pozycja pracy KOMFORT i BEZPIECZEŃSTWO Zastosowano wiele prostych rozwiązań poprawiających komfort pracy takich jak wygodny fotel wyposażony w pas bezpieczeństwa, czułe i precyzyjne dźwignie robocze, podnóżek oraz nieskomplikowany układ lewarków. > Oddzielne pedały do trzeciego obwodu hydraulicznego (PTO) oraz dla sterowania obrotem wysięgnika > Oba pedały mogą być złożone by zapewnić więcej przestrzeni dla stóp operatora > Wyświetlacz wyposażony w system otrzegawczy > Wejście do maszyny możliwe z obu stron. Składane pedały (pedał obwodu PTO oraz pedał obrotu) Zaczep umożliwiający podnoszenie Składany tył Rama spełniające normy bezpieczeństwa ROPS > Budowa zapewniająca bezpieczeństwo przy wywróceniu maszyny, dodatkowo wyposażona w pas bezpieczeństwa > Tylna rama posiada możliwość złożenia co ułatwia transport w niskich pomieszczeniach > Łatwiejsza konserwacja oraz serwisowanie dzięki dużej, podnoszonej pokrywie. Bezpieczeństwo dla operatora Lewarek bezpieczeństwa Dźwignia bezpieczeństwa > Możliwość podniesienia maszyny na jednym haku, który jest umieszczony na wysięgnik > Lewarek bezpieczeństwa blokujący 4 podstawowe funkcje koparki oraz możliwość pracy > Dźwignia bezpieczeństwa umieszczona z przodu maszyny > Przeciwwaga umieszczona tak aby chronić tył koparki.

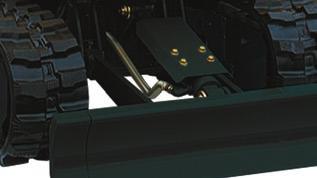

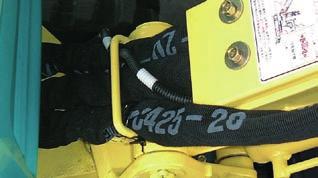

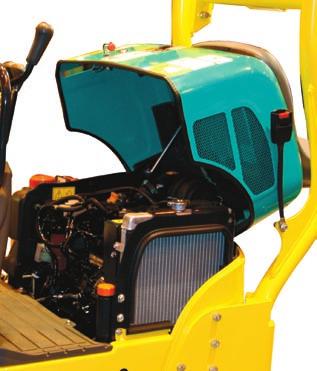

5 NIEZAWODNOŚĆ i DOSTĘPNOŚĆ Bardzo dobra ochrona osprzętu > Węże hydrauliczne poprowadzane przez środek ramienia co eliminuje możliwość ich skręcania > Węże hydrauliczne są chronione przez zewnętrzne osłony > Węże hydrauliczne odpowiedzialne za sterowanie obrotem w stalowym oplocie > Węże hydrauliczne są schowane pod siłownikami co minimalizuje ryzyko ich uszkodzenia > Siłownik przedniego pługa osłonięty metalową osłoną. Górna rama wykonana z jednolitego odlewu co zapewnia lepszą stabilność oraz większą trwałość Duża, otwierana pokrywa silnika oraz ściągana osłona bocznej ramy ułatwia dostęp do elementów serwisowych

6 SPECYFIKACJA TECHNICZNA Silnik Yanmar Diesel 2 cylindry...2te67l-bv3 Moc wyjściowa kw / 10.2 HP / 2400 rpm Pojemność cm 3 Max. moment N.m. / 2000 rpm System hydrauliczny Pojemność systemu l Max. ciśnienie bar 2 pompy zębate x 9.8 l/mn Osiągi Prędkość jazdy km/h Prędkość obrotu rpm Siła kopania (ramie/łyżka) / 1015 kgf Obrót ramienia (L/P) / 85 Nacisk na podłoże kg/cm 2 Kąt podjazdu Szerokość gąsienicy mm Prześwit mm Pług (szerokość x wysokość) /840 x 180 mm Pozostałe informacje Zbiornik paliwa l Układ chłodzenia l Wymiary do transportu (dł. x szer. x wys.) x 730 x 1550 mm Poziom hałasu LwA (2000/14/EC & 2005/88/EC) dba Wyposażenie dodatkowe > Specjalny kolor > Standardowa łyżka > Obrotowa łyżka skarpowa > Łyżka skarpowa > Młot hydrauliczny PTO Dane teoretyczne przy 400 rpm Ciśnienie Przepływ 0 ~ 185 bar 19,5 ~ 17,5 l/mm 0 ~ 185 bar 19,5 ~ 17,5 l/mn

7 SPECYFIKACJA TECHNICZNA Ciężar operacyjny +-2% (EC Norms): > 1035 kg Ciężar do transportu +- (EC Norms): > 960 kg 1210 (980 ze skręconym ramieniem) to to 310 R Szerokość zredukowana do 730 mm (podwozie zsunięte) 140 to Podlega technicznym modyfikacjom. Wymiary podane w mm ze standardową łyżką Yanmara. Z opuszczonym pługiem A Maxi 2.0 m 1.5 m Mini N W N W N W N W B * Maszyna na gumowych gąsienicach, łyżka 16,5kg (50mm) A: Wysięg od osi obrotu (m). B: Wysokość punktu zaczepienia (m). C: Bezpieczne obciążenie (kg). N: Zsunięte podwozie. W: Rozsunięte podwozie * * * * * * * * * * *590 C * * * * * * * *230 * Z podniesnionym pługiem A Maxi 2.0 m 1.5 m Mini B N W N W N W N W * C *210 * Dane zawarte w tabelach pokazują możliwości podnoszenia zgodnie z normą ISO standard Są odpowiednikiem 75% maksymalnego statycznego udźwigu lub 87% hydraulicznej mocy podnoszenia. Dane oznaczone * są hydraulicznym limitem siły podnoszenia. Udźwig do przodu Udźwig boczny 90

8 WW Wanicki Sp. z.o.o Trzciana 162/koło Rzeszowa Autoryzowany dealer: YANMAR CONSTRUCTION EQUIPMENT EUROPE SAS Tel Printed in France Materials and specifications are subject to change from the manufacturer without notice Please contact your local Yanmar Construction Equipment Europe dealer for further information. Yanmar Construction Equipment Europe S.A.S. 25, rue de la Tambourine SAINT DIZIER FRANCE Tłumaczenie przygotował zespół: GB 0712
