1 WW Wanicki Sp. z.o.o Trzciana 162/koło Rzeszowa Autoryzowany dealer: YANMAR CONSTRUCTION EQUIPMENT EUROPE SAS Tel MIDI-KOPARKA KOPARKA ŚREDNIEJ WIELKOŚCI 8030/8080 kg Skorzystaj z rozwiązań Yanmar a

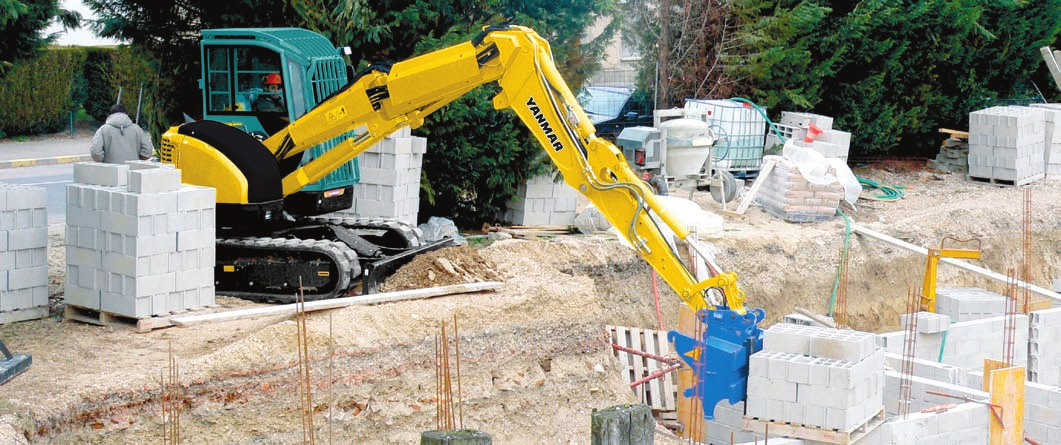

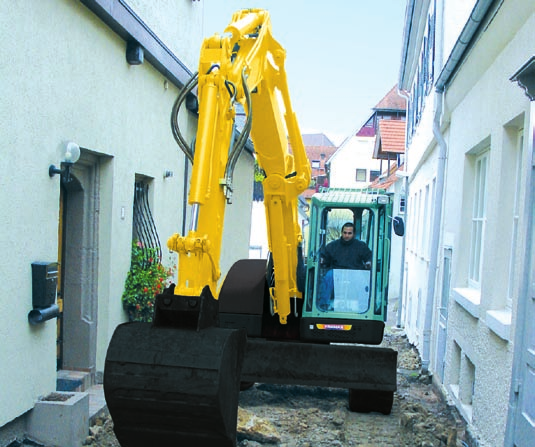

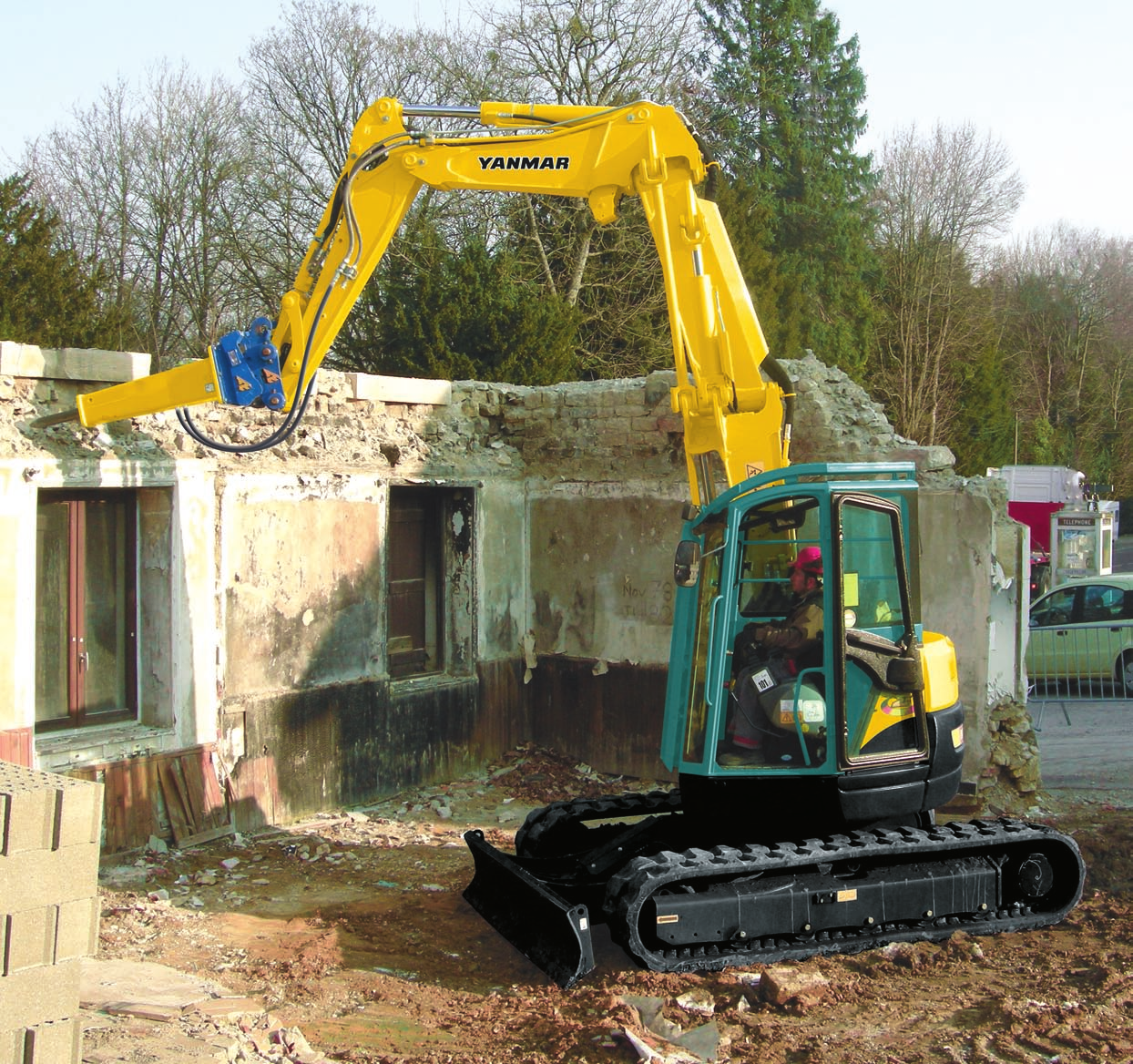

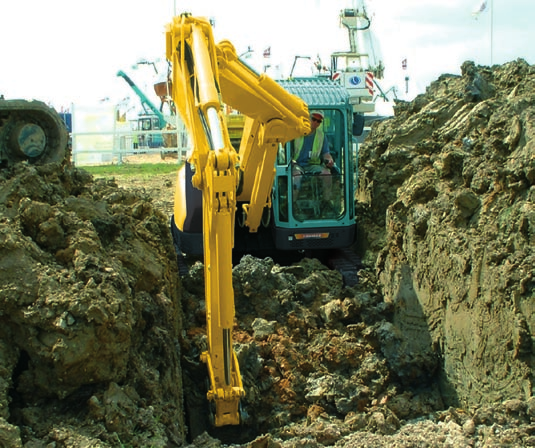

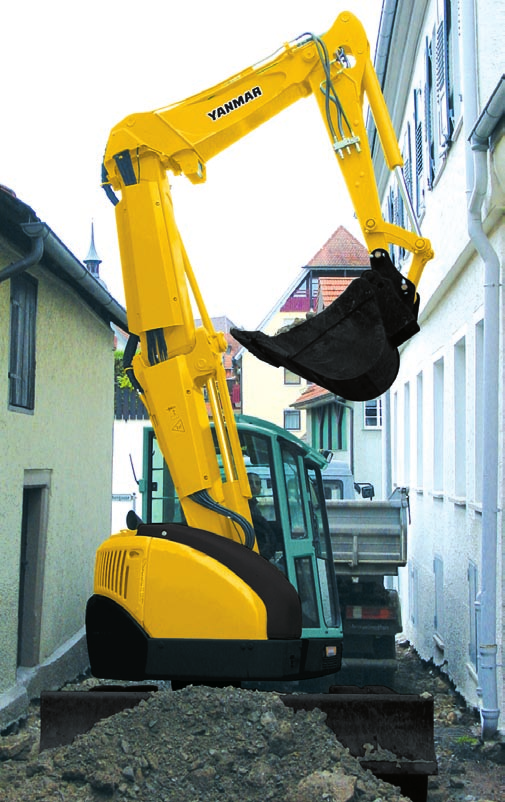

2 KOMPAKTOWOŚĆ Unikalny wysięgnik zaprejektowany przez Yanmar a na wzór greckiej litery Σ (sigma): przełom w koncepcji ultra niskiego promienia skrętu ramienia koparek. Koparka B7Σ przeznaczona jest dla użytkowników, którzy chcą kopać głębiej i jeszcze wydajniej. Sprawdzi się doskonale w miejscach o utrudnionym dostępie i na obszarach miejskich o gęstej zabudowie. Niektórzy pracują na terenach z dużą ilości wody, inni przy kanalizacji i przy budowie rurociągów gazu, są też tacy, którzy potrzebują maszyny, która sprawnie ułoży instalację elektryczną - ta koparka poradzi sobie ze wszystkim. Zalety wysięgnika Σ > Kiedy wysięgnik ustawi się w wąskim wykopie, jego druga część nie zawadza o przeciwległą stronę wykopu co często się zdarza w koparkach konwencjonalnych o ultra niskim promieniu skrętu wysięgnika. System ten zapewnia: Zwiększoną głębokośc kopania Redukcję pozostałego na dnie wykopu materiału > Efektywne kopanie nawet poniżej przegrody przeciwległej wykopu > Zwiększenie wydajnośc załadaunku na ciężarówkę: łyżka może dosięgnąć tylnej przestrzeni załadunkowej ciężarówki co optymalizuje proces załadunku i redukuje kursy samochodu > Skuteczny przy pracach na wysokości (wyburzenia) Ultra krótki promień obrotu > Pełen obrót (górna rama i osprzęt) mieści się w szerokości gąsienic > Doskonale nadaje się do kopania w środowisku miejskim: układanie rur, roboty drogowe Łyżka dosięga tuż pod złącze przedniego przegubu Równy rozkład materiału na ciężarówce Wysięgnik Σ dosięga w każdy róg przestrzeni załadunkowej ciężarówki, co gwarantuje doskonały rozkład masy i ułatwia późniejszy rozładunek

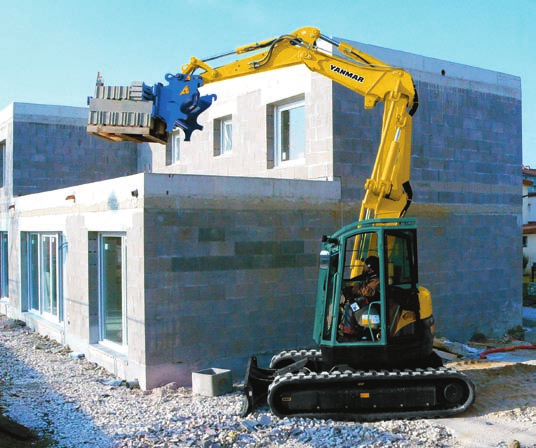

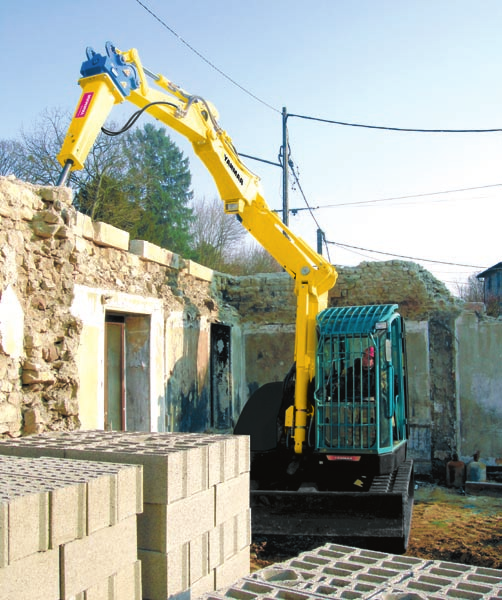

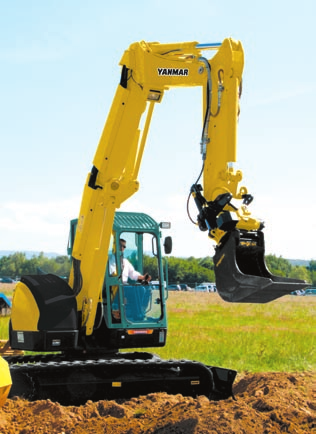

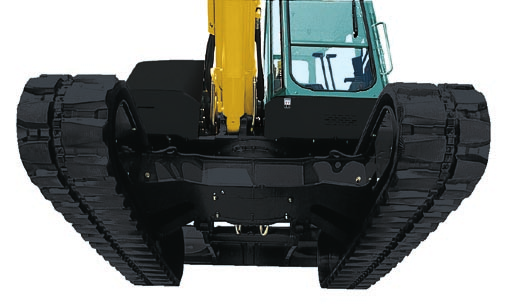

3 WYSOKA WYDAJNOŚĆ Wydajność i stabilność poza zasięgiem konwencjonalnych maszyn o ultra krótkim promieniu oborotu. «VIPPS» obwód hydrauliczny (ViO Progresywny system 3 pomp): Obwód hydrauliczny wyposażony w pompę tłoczkową o zmiennym przepływie, pompę zębatą oraz mnogość kombinacji roździelacza: > Zwiększona wydajność pracy dzięki skumulowanej wydajności pomp > Płynna praca wszystkich funkcji jednocześnie,nawet podczas jazdy Wysięgnik Σ jest wytworzony ze stali o wysokiej wytrzymałości, około 1,5 razy większej niż standardowa stal węglowa. Mniejszy cieżar i optymalne położenie środka ciężkości gwarantują niesłychaną stabilność Stal o wysokiej wytrzymałości dla najcięższych prac, redukcji wagi oraz uzyskania lepszej stabilności Wyjątkowa stabilność i siła podnoszenia Połączenie szerokiej przeciwwagi, asymetrycznych gąsienic (system VICTAS opracowany przez markę YANMAR) oraz doskonały rozkład masy zapewnia imponującą stabilność i wyjątkową siłę podnoszenia. System VICTAS polega na zwiększeniu powierzchni nośnej poprzez wzrost szerokości toru jazdy oraz użycie asymetrycznych gąsienic: > Zwiększono stabilność boczną oraz siłę udźwigu > Zredukowano siłę tarcia > Cicha i pozbawiona wibracji jazda Silnik YANMAR z serii TNV z bezpośrednim wtryskiem paliwa został tak skonstruowany, aby wydzielać jak najmniej spalin przy zachowaniu bardzo wysokiej mocy. Dzięki ulepszonemu wytrysku paliwa spełnia restrykcyjne normy emisji spalin Stage IIIA/Tier 4. Jego cicha praca sprawia, że staje się przyjazny dla człowieka i środowiska. Łącząc wieloletnie doświadczenie oraz specjalistyczną wiedzę, technologia silników diesl a Yanmar zapewnia doskonałą efektywność pamiętając o ochronie środowiska.

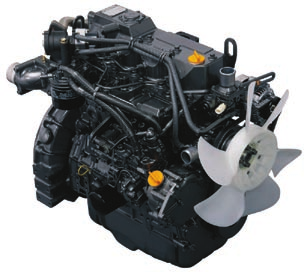

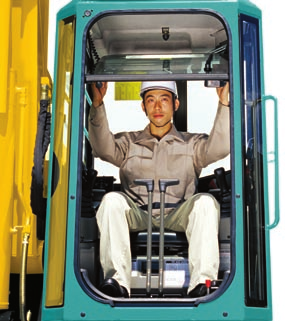

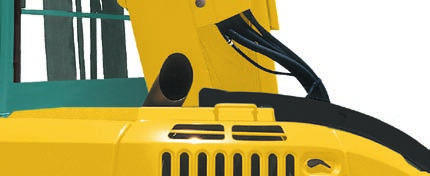

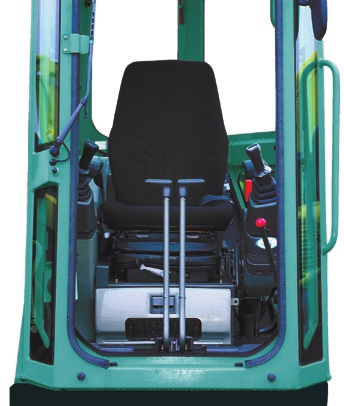

4 KOMFORT Przyjazny dla użytkowników oraz środowiska. Unikalny komfort pracy wyróżniający B7Σ na tle konkurencji. Przestronna kabina dla poprawy komfortu pracy Zwiększono przestrzeń operatora dzięki zastosowaniu wysięgnika Σ. Fotel i przestrzeń na nogi zapewniają komfortowe stanowisko pracy. Przestronna kabina sprawia, że operator nie odczuwa zmęczenia nawet podczas długich godzin pracy. Ergonomiczny system sterowania Komfortowy, regulowany fotel z: możliwością przesuwania, regulowania oparcia oraz masy operatora > Duża przestrzeń z oknami oferująca doskonałe pole widzenia wokół całej maszyny > Dwuczęściowa szyba przednia, chowana nad głową Połączenie wysokiej wydajności silnika YANMAR oraz systemu hydraulicznego VIPPS : > Mniejszy hałas > Zredukowane zapotrzebowanie na paliwo > Mniejsza emisja spalin > Spaliny skierowane pionowe ku górze

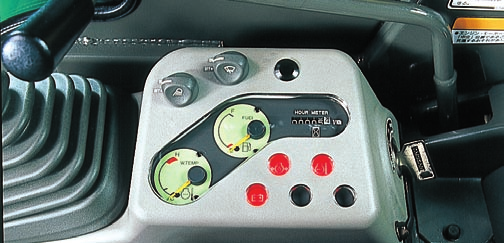

5 BEZPIECZEŃSTWO Niezawodność i pewność siebie, które są przydatne do płynnej pracy. zapewnia ochronę i daje poczucie nieskażonego bezpieczeństwa. Kabina zgodna z normami ISO o znacznie zwiększonej sztywności dla wzrostu bezpieczeństwa i pewności podczas pracy. Zastosowane materiały przy budowie kabiny o wysokiej sztywności i wytrzymałości spełniają normy bezpieczeństwa ROPS i chronią operatora nawet podczas wywrócenia koparki. Kabina spełnia również normy FOPS 1, które zakładają ochronę przed spadającymi przedmiotami. Tak wytrzymała kabina pozwala pracować w komforcie i pewności siebie. Dźwignia bezpieczeństwa przełącza maszynę w tryb bezpiecznego startu, aby zapobiec przypadkowemu włączeniu którejś z funkcj koparki. Silnik nie będzie być mógł uruchomiony dopóki dźwignia bezpieczeństwa nie zostanie kompletnie zablokowana. Chroni to przed przypadkowym uruchomieniem funkcji koparki i minimalizuje ryzyko wypadku. ROPS Roll Over Protective Structure ISO 3471 FOPS 1 Falling Object Protective Structure ISO / Level 1 Pozostały sprzęt odpowiedzialny za bezpieczeństwo Dźwignia bezpieczeństwa Młotek bezpieczeństwa Konsola główna wyświetla informacje o stanie oleju, temperaturze płynu chłodniczego oraz poziomie naładowania akumulatora. Potencjalne problemy wskazywane są z dużym wyprzedzeniem

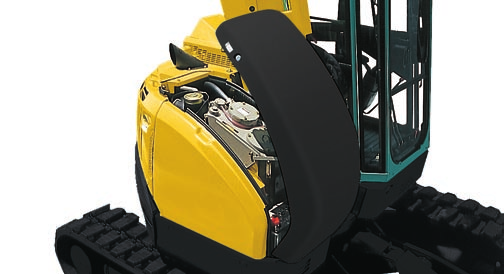

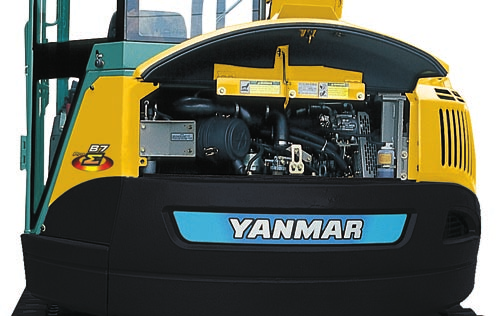

6 NIEZAWODNOŚĆ i DOSTĘPNOŚĆ Budowa wspomagająca łatwe serwisowanie z szybkim dostępem do wszystkiego czego potrzebujesz. Serwis codzienny/bieżący Duża tylna pokrywa umożliwiająca dostęp do całego osprzętu silnika i pomp hydraulicznych. > Kłopotliwe serwisowanie to już przeszłość. Czerp satysfakcje z szybkich kontroli i trwałości części eksploatacyjnych. > Pokrywy otwierają się w łatwy sposób i nie wymagają do tego specjalnych narzędzi, dzięki czemu możliwe jest przeprowadzenie szybkich i sprawnych kontroli > Boczna osłona daje dostęp do sprawdzenia poziomu oleju hydraulicznego, kontroli akumulatora, pozwala uzupełnić stan płynu chłodniczego oraz zatankować maszynę > Siłownik ramienia umieszczony na tyle wysięgnika jest doskonale chroniony przed uszkodzeniem > By zapobiec uszkodzeniu węży hydraulicznych są one dodatkowe chronione > Metalowa pokrywa jest bardzo wytrzymała, ale jeśli dojdzie już do jej uszkodzenia możną ją łatwo naprawić > Prążkowane gąsienice łatwo zrzucają przyczepioną podczas pracy glebę, co redukuje czas i wysiłek podczas mycia

7 SPECYFIKACJA TECHNICZNA Ciężar operacyjny +-2% (EC Norms): > 8030/8080 kg (gumowe gąsienice/ stalowe gąsienice) Ciężar do transportu +-2% (EC Norms): > 7955/8005 kg (gumowe gąsienice/ stalowe gąsienice) Podlega technicznym modyfikacjom. Wymiary podane w mm ze standardową łyżką Yanmara. PTO Dane teoretyczne przy 2000 rpm Ciśnienie Przepływ 0 ~ 245 bar ~ 64 l/mn 4 cylindry silnik Yanmar System hydrauliczny Osiągi Podowzie Pozostałe informacje Model Moc (DIN 6270B) 4TNV98-ZWBV Pojemność 3,318 cm 3 Max. moment Pojemność układu Max. ciśnienie 2 pompy tłoczkowe o zmiennej wydajności 1 pompa zębata o stałym przepływie 41.5 Kw / 56.4 HP / 2000 rpm 249 N.m./1300 rpm 100 l 2 x 74 l/mn 60.4 l/mn 1 pompa zębata 13 l/mn Prędkość jazdy Prędkość obrotu Siła kopania (ramię) Siła kopania (łyżka) Kąt podjazdu /4.7 km/h 9.2 rpm 3925 kgf 5590 kgf Nacisk na podłoże 0.356/0.360 kgf/cm 2 Szerokośc gąsienicy Prześwit Pług (szer. x wys.) Zbiornik paliwa Układ chłodzenia Wymiary do transportu (L x w x h) 250 bar 450 mm 380 mm 2260 x 450 mm 100 l 8.8 l 5795 x 2270 x 2715 mm Poziom hałasu 80 dba (LpA) (2000/14/EC & 2005/88/EC) 98 dba (LwA) Maszyna z kabiną, gumowymi gąsienicami i łyżką 195 kg (750 mm). A: Wysięg od osi obrotu (m). B: Wysokość punktu zaczepienia (m). C: Bezpieczne obciążenie (kg). 0 ~ 245 bar ~ 64 l/mn > Przepływ maleje gdy ciśnienie rośnie. Z opuszczonym pługiem A Maxi 5.0 m 3.5 m 2.5 m B Udźwig do przodu Udźwig boczny * *2040 * * *2170 * * * * * * * * * * * * * * * * * * *2190 *2650 *2650 Z podniesionym pługiem A Maxi 5.0 m 3.5 m 2.5 m C Wyposażenie dodatkowe > Trzeci obwód hydr. poprowadzony do końca ramienia > Czwarty obwód hydr.(on-off) > Zestaw zaworów bezpieczeństwa + system ostrzegawczy przed przeciążeniem > Zabezpieczenie przed kradzieżą > Radio z portem USB > Elektryczna pompa samotankująca > Push-pull > Młot hydrauliczny > Żólte światło sotrzegawcze > System ochrony FOPS 2 Dane zawarte w tabelach pokazują możliwości podnoszenia zgodnie z normą ISO standard Są odpowiednikiem 75% maksymalnego statycznego udźwigu lub 87% hydrauliczne mocy podnoszenia. Dane oznaczone * są hydraulicznym limitem siły podnoszenia. B *2040 * *2170 * *2650 *2650 C

8 WW Wanicki Sp. z.o.o Trzciana 162/koło Rzeszowa Autoryzowany dealer: YANMAR CONSTRUCTION EQUIPMENT EUROPE SAS Tel Photos non contractuelles Imprimé en France Le constructeur se réserve le droit de modifier les informations de ce catalogue sans préavis. Pour tout complément d information, veuillez vous adresser à votre distributeur agréé Yanmar Construction Equipment Europe. Yanmar Construction Equipment Europe S.A.S. 25, rue de la Tambourine SAINT DIZIER FRANCE contact@yanmar.fr Tłumaczenie przygotował zespół: GB_B7Sigma_1012
