1 tel.:(032) ; (32) ; tel./fax.: (032) ul. Sienna 7 ; Katowice energocenter@energocenter.pl Nr projektu: Tytuł: Obiekt: Modernizacja rozdzielni 20kV w stacji 110/20kV R-318 Świętoszów - obwody rozdzielni 20kV Stacji 110/20kV R-318 Świętoszów Inwestor: TAURON Dystrybucja S.A. Kraków ul. Zawiły 62 Ul. Bogusławskiego 32 Branża: Elektryczna Stadium: mgr inż. Marcin Łata mgr inż. Stefan Kotlarz inż. Przemysław Chrzanowski

2 1 1. SPIS ZAWARTOŚCI PROJEKTU: 1. SPIS ZAWARTOŚCI... str USTALENIA FORMALNO PRAWNE... str OŚWIADCZENIE PROJEKTANTA. str OPIS TECHNICZNY... str Podstawa opracowania....str Zakres opracowania.. str Dane wejściowe. str Opis rozdzielni 20kV na stacji R-318 Świętoszów.. str OBLICZENIA SPRAWDZAJĄCE... str Sprawdzenie doboru aparatury pierwotnej rozdzielni 20kV na panujące warunki zwarciowe... str Sprawdzenia doboru parametrów przekładników prądowych.. str Sprawdzenia doboru parametrów przekładników napieciowych.. str ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW str ZESTAWIENIE KABLI.... str ZESTAWIENIE SCHEMATÓW str KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PROJEKTANTÓW.. str. 49

3 2 2. USTALENIA FORMALNO-PRAWNE Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność firmy Energocenter Sp. z o. o. i mogą być stosowane wyłącznie do celu określonego umową zawartą pomiędzy Inwestorem i Wykonawcą. Powielanie lub/i udostępnianie rozwiązań osobom trzecim lub/i wykorzystanie projektu do innych celów może nastąpić tylko na podstawie pisemnego zezwolenia z zastrzeżeniem wszystkich skutków prawnych. Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji aktualnych w dniu oddania projektu Zamawiającemu.

4 3 3. OŚWIADCZENIE PROJEKTANTA My niżej podpisani projektanci zgodnie z art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. Nr. 243 z 2010r. waz z późniejszymi zmianami) niniejszym oświadczamy, że projekt wykonawczy pt.: - obwody rozdzielni 20kV Sporządzony dla: TAURON Dystrybucja S.A. Kraków ul. Zawiły 62 ul. Bogusławskiego 32 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Stefan Kotlarz: Nr uprawnień: 154/82/KT Nr członkowski izby zawodowej: SLK/IE/0937/03.. Przemysław Chrzanowski Nr uprawnień: OPL/0363/PWOE/07 Nr członkowski izby zawodowej: OPL/IE/0024/08..

5 4 4. OPIS TECHNICZNY 4.1. Podstawa opracowania Podstawą opracowania jest umowa nr podpisana dnia 5 marzec 2012 roku, zawarta pomiędzy TAURON Dystrybucja S.A. z siedzibą w Krakowie przy ul. Zawiły 65L, przy ul. Bogusławskiego 32, a firmą Energocenter Sp. z o.o. Katowice, ul. Sienna Zakres opracowania Niniejsze opracowanie dotyczy zabudowy 10-polowej rozdzielni 20kV w stacji R-318 zastępującej do tej pory pracująca rozdzielnice 8 polową. - zabudowę nowej 10 polowej rozdzielni modułowej produkcji ZPUE Włoszczowa - obwody sterowania i zabezpieczeń rozdzielni 20kV, R podłączenie kabli do pól odpływowych rozdzielni - podłączenie kabla zasilającego do rozdzielni 20kV - wyprowadzenie sygnalizacji zakłóceniowej i awaryjnej 4.3. Dane wejściowe Niniejsza dokumentacja opracowana została w oparciu o następujące materiały: - Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej - Wizja lokalna na obiekcie oraz szczegółowe ustalenia z Inwestorem - Dokumentacja techniczna stacji związana z zakresem nn opracowania - Karty katalogowe zastosowanych aparatów i urządzeń oraz ustalenia z ich producentami - Warunki techniczne jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie instalacji i ochrony przeciwporażeniowej zawarte w: a) Polska Norma PN-IEC60364 Instalacje elektryczne w obiektach budowlanych. b) Polska Norma PN-EN :2002 Prądy zwarciowe w sieciach trójfazowych prądu przemiennego część 0: Obliczanie prądów. c) Polska Norma PN-E-05115:2002 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1kV. d) Polska Norma PN-EN Przekładniki. Przekładniki prądowe 4.4. Opis rozdzielni 20kV na stacji R-318 Świętoszów W dwóch modułach kontenera zostanie zainstalowana 10 polowa rozdzielnia typu Rotoblok produkcji ZPUE Włoszczowa. Rozdzielnia 20kV w izolacji powietrznej wykonana w pojedynczym systemie szyn zbiorczych, o parametrach technicznych wg poniższego zestawienia: Charakterystyka rozdzielni: Napięcie znamionowe : 24kV Napięcie robocze : 20kV Częstotliwość : 50Hz Znamionowy prąd ciągły szyn zbiorczych : 1250A Znamionowy prąd ciągły pól zasilających : 1250A Znamionowy prąd ciągły pól odpływowych : 630A Wytrzymałość zwarciowa : 16kA Wyłącznik próżniowy : VD4 produkcji ABB o Trwałości łączeniowa mechaniczna : operacji

6 5 o Trwałości łączeniowa elektryczna dla I N : operacji o Trwałości łączeniowa elektryczna dla I th : > 50 o Cykl działania : [O-0.3s-CO-3s-CO] o Cewka załącz : 1szt (220VDC) o Cewka wyłącz : 2szt (220VDC) o Silnik zbrojna napędu : 220VDC Wyposażony w : krańcówkę silnika, krańcówkę stanu zazbrojenia Napęd wyposażony w bezdrganiowo układ przeniesienia napędu o Napęd zasobnikowo-sprężynowy o Czas zbrojenia napędu : <15s o Wyposażony w blokadę przeciwpompowaniu o Łącznik przelotowy o Obwody wtórne wyprowadzone na złącze gniazdowe o Wyposażony w przyciski załącz/ wyłącz na obudowie o Wyposażony w mechaniczny wskaźnik stanu położenia o Wyposażony w mechaniczny wskaźnik zazbrojenia napędu o Wyposażony w licznik zadziałań o Styk przelotowy o Elementy obwodów wtórnych wyłącznika wyprowadzone kablem o długości 2,5m na piny męskie" wtyczki + gniazdo z wyprowadzonym kablem o długości 3,5m (gniazdo przystosowane do zamocowania na ścianie celki) Zabudowane uziemniki we wszystkich polach odpływowych i rezerwowych zabudowane przekładniki ferrantiego typu IO-22e (RD fi100) produkcji Energotest Gliwice wykorzystane do zabezpieczenia ziemnozwarciowego działającego na wyłącz rozdzielnica wyposażona w pełny system blokad wykluczających dostęp do części pod napięciem i wykonywanie błędnych czynności łączeniowych, rozdzielnica wyposażona we wskaźniki obecności napięcia zabudowane na stałe we wszystkich polach na każdej fazie, przekładniki prądowe typu TPU produkcji ABB znamionowy prąd strony wtórnej 5 A. Moc rdzeni oraz klasa dokładności dostosowane do aparatury pomiarowej i zabezpieczającej. Do podłączenia aparatury licznikowej zostaną wyodrębnione oddzielne rdzenie o wymaganej klasie pomiarowej. Obliczenia sprawdzające dla poszczególnych pól przedstawiono w pkt. 5 niniejszego opracowania. przekładniki napięciowe TJC produkcji ABB napięcie znamionowe strony wtórnej 100 V. Moc uzwojeń oraz klasa dokładności dostosowane do aparatury pomiarowej i zabezpieczającej. Do podłączenia aparatury licznikowej zostaną wyodrębnione oddzielne rdzenie o wymaganej klasie pomiarowej. Obliczenia sprawdzające dla poszczególnych pól przedstawiono w pkt. 5 niniejszego opracowania. W każdym polu zrealizowana została sygnalizacja braku napięcia pomocniczego lub uszkodzenia zasilacza w zespole zabezpieczeń poprzez przekaźnik sygnalizacyjny RA 70 firmy Merazet W każdym polu zrealizowana została sygnalizacja braku ciągłości w obwodach sterowniczych z wyzwalaczami wyłączającymi wyłączników, W obwodach pomiarowych napięcia i prąd, zrealizowano sygnalizacje usterek od zakłócenia toru prądowego (syg. zabezpieczenia) lub zadziałaniu zabezpieczeń w obwodach napieciowych. Komunikacje pomiędzy zabezpieczeniami a sterownikiem telemechaniki odbywają się będzie po światłowodzie szklanym w protokole IEC do sterownika telemechaniki typu SPRECON-E-Cxx (sprecher).

7 6 Wyposażenie zespołów zabezpieczeń zainstalowanych w polach rozdzielni 20kV Jako cyfrowe zespoły zabezpieczeń w polach rozdzielni 20kV projektuje się rodzinę zabezpieczeń typu MiCOM P139 produkcji Schneider Electric wyposażonych w: funkcje zabezpieczająca przed załączeniem pola na zwarcie. port RS232 do komunikacji z komputerem przenośnym (wraz z zabezpieczeniem należy dostarczyć kabel RS232 do podłączenia komputera) port RS485 do współpracy z łączem inżynierskim port optyczny do komunikacji z koncentratorem wyświetlacz graficzny z wizualizacją lokalną schematu synoptycznego pola, pomiarów, prądów, mocy, komunikatów ostrzegawczych przyciski do ręcznego programowania zespołu zabezpieczeń, przeglądania danych konfiguracyjnych i rejestru zdarzeń, z możliwością zabezpieczenia hasłem edycji nastaw. sygnalizatory optyczne (diody LED) do sygnalizacji działania zabezpieczeń i alarmów, wbudowany rejestrator zdarzeń i zakłóceń Wyposażenie pola zasilającego 20kV (transformator T-1): Wyłącznik wysuwny 1250A wyposażony w dwa wyzwalacze wyłączające i jeden załączający na napięcie 220V DC oraz napęd silnikowy zasilany napięciem 220V DC, 6 szt. przekładników prądowych w fazach L1, L2, L3 (po dwa na każdą fazę) do współpracy z cyfrowym zespołem zabezpieczeń pola, układem pomiarowym oraz rejestratorem jakości zasilania. Przekładniki prądowe 20kV o przekładni 600/5/5 A/A każdy, klasa przekładników zgodna z przepisami TAURON Dystrybucja S.A. Obliczenia sprawdzające dla rdzeni układu pomiaru energii przedstawiono w opracowaniu Nr 81_PW_1_tom4_2012. Przekładnik napięciowy 20:V3 / 0,1 :V3 / 0,1:3 kv wykorzystany do układu pomiaru energii, automatyki zabezpieczeń pola oraz pomiaru napięcia międzyfazowego dla automatyki ARN. Obliczenia sprawdzające dla uzwojeń przekładnika wchodzących w skład układu pomiaru energii przedstawiono w opracowaniu Nr 81_PW_1_tom4_2012. Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - sterowanie wyłącznikiem pola SN, - odwzorowanie dwubitowo położenia wszystkich łączników pola SN, - zabezpieczenie nadmiarowo - prądowe zwłoczne, dwustopniowe, - zabezpieczenie nadmiarowo - prądowe przeciążeniowe, - ograniczone zabezpieczenie szyn zbiorczych rozdzielni 20kV (ZSZ) z możliwością odstawienia przełącznikiem, - układ wykonawczy lokalnej rezerwy wyłącznikowej (LRW) z możliwością odstawienia wyłączenia od LRW przełącznikiem, - kontrola załączenia na zwarcie - układ wykonawczy lokalnej rezerwy wyłącznikowej (LRW) z możliwością odstawienia wyłączenia od LRW przełącznikiem, - lokalny i zdalny pomiar prądów fazowych, mocy trójfazowej czynnej i biernej. - Rejestrator jakości zasilania PECA Ardetem zainstalowany w nastawni w szafie FR2 Wyposażenie pola pomiaru napięcia: moduł odłącznikowy, 3 szt. przekładników napięciowych 20:V3 / 0,1 :V3 / 0,1:3 kv połączonych w układ gwiazdowy zabezpieczonych bezpiecznikami topikowymi. Dwa uzwojenia wtórne:

8 7 - pierwsze do pomiaru napięć fazowych UL1, UL2. UL3, i międzyfazowych UL1-UL2, UL2-UL3, UL3-UL1 - drugie uzwojenie do odwzorowania napięcia U 0 w układach automatyki zabezpieczeniowej. Klasa przekładników zgodna ze stosownymi standardami przyjętymi w TAURON Dystrybucja S.A. Układ tłumienia ferrorezonansu, poprzez montaż aparatu VT guard Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - odwzorowanie dwubitowo położenia łączników pola SN, - zabezpieczenie podnapięciowe do sygnalizacji zaniku napięcia na szynach rozdzielni 20kV, - zabezpieczenie nadnapięciowe dla składowej zerowej napięcia do sygnalizacji doziemienia w sieci 20kV, - dwustopniowe zabezpieczenie częstotliwościowe automatyki SCO, z możliwością jej odstawienia przełącznikiem, - kryterium df/dt do współpracy z zabezpieczeniem częstotliwościowym (przyspieszenie zadziałania SCO), - zabezpieczenie częstotliwościowe automatyki SPZ/SCO, - automatyka SCO i SPZ/SCO zrealizowana w oparciu o wewnętrzne funkcje programowalne zespołu zabezpieczeń, - lokalna (za pomocą przełącznika impulsowego) i zdalna możliwość blokowania i odblokowywania automatyki SCO i SPZ/SCO, - liczniki doziemień dla czasów trwania L1) 0 0,5 sek., L2) 0,5 2,5 sek., L3) powyżej 2,5 sek., - rejestrator jakości napięcia na szynach 20kV. Lokalny pomiar napięć fazowych i międzyfazowych. Woltomierz przełączalny EP29 produkcji Lumel Sygnalizacja lokalna stanu doziemienia w sieci 20kV, poprzez przekaźnik sygnalizacyjny RA 70 firmy Merazet Wyposażenie pola transformatora potrzeb własnych Wyłącznik wysuwny 630A wyposażony w dwa wyzwalacze wyłączające i jeden załączający na napięcie 220V DC oraz napęd silnikowy zasilany napięciem 220V DC, 3 szt. przekładników prądowych w fazach L1, L2, L3 do pomiaru prądów fazowych. Przekładniki prądowe 20kV o przekładni 10/5/5 A/A każdy, klasa przekładników zgodna z przepisami TAURON Dystrybucja S.A. Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - sterowanie wyłącznikiem pola SN, - odwzorowanie dwubitowo położenia wszystkich łączników pola SN, - zabezpieczenie nadmiarowo - prądowe bezzwłoczne, - zabezpieczenie nadmiarowo - prądowe zwłoczne niezależne, - współpraca z automatyką zabezpieczenia szyn i lokalnej rezerwy wyłącznikowej rozdzielni 20kV, - lokalna i zdalna wizualizacja pomiaru prądów fazowych, mocy trójfazowej czynnej i biernej, - transformator potrzeb własnych 20/0,4kV o mocy 160VA (transformator suchy żywiczny) Wyposażenie pola transformatora potrzeb własnych i kompensacji ziemnozwarciowej: Wyłącznik wysuwny 630A wyposażony w dwa wyzwalacze wyłączające i jeden załączający na napięcie 220V DC oraz napęd silnikowy zasilany napięciem 220V DC,

9 8 3 szt. przekładników prądowych w fazach L1, L2, L3 do pomiaru prądów fazowych Przekładniki prądowe 20kV o przekładni 75/5/5 A/A każdy, klasa przekładników zgodna z przepisami TAURON Dystrybucja S.A. Przekładnik prądowy do pomiaru prądu dławika. Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - sterowanie wyłącznikiem pola SN, - odwzorowanie dwubitowo położenia wszystkich łączników pola SN, - zabezpieczenie nadmiarowo - prądowe bezzwłoczne, - zabezpieczenie nadmiarowo - prądowe zwłoczne niezależne, - zabezpieczenie nadmiarowo - prądowe zwłoczne zależne, blokowane stanem doziemienia w sieci 20kV, - zabezpieczenie ziemnozwarciowe, nadmiarowo prądowe, działające na pobudzenie automatyki AWSC oraz sygnalizację stanu doziemienie sieci 20kV" lokalnie w polu RA 70 firmy Merazet oraz przy napędzie odłącznika 20kV dławika ziemnozwarciowego, - zabezpieczenie ziemnozwarciowe konduktancyjne działające z krótkim czasem na sygnalizację przepływu prądu czynnego w sieci i z długim czasem na wyłączenie pola w celu ochrony rezystora AWSC, - automatyka załączania rezystora wymuszającego przepływ prądu czynnego w sieci 20kV (AWSC) z możliwością lokalnego (przełącznikiem) i zdalnego blokowania, - transformator uziemiający (transformator suchy żywiczny) i dławik do kompensacji ziemnozwarciowej (dławik olejowy) z rezystorem wymuszającym firmy EGE - współpraca z automatyką zabezpieczenia szyn i lokalnej rezerwy wyłącznikowej rozdzielni 20kV, - lokalna i zdalna wizualizacja pomiaru prądów fazowych, mocy trójfazowej czynnej i biernej, Dławik gaszący wraz z rezystorem AWSC zapewnia: - Płynną regulację prądu kompensującego w zakresie A, za pomocą regulatora typu: REG-DP firmy a-eberle zabudowany w szafie FR3 w nastawni - Wymuszanie prądu czynnego w sieci 20kV o wartości ok. 20 A, - Rezystory AWSC przystosowane do min. 60-sekundowego jednorazowego załączenia. Czytelną sygnalizację doziemienia w sieci 20kV za pomocą RA 70 firmy Merazet Wyposażenie pól linii odpływowych: Wyłącznik wysuwny 630A wyposażony w dwa wyzwalacze wyłączające i jeden załączający na napięcie 220V DC oraz napęd silnikowy zasilany napięciem 220V DC, 3 szt. przekładników prądowych w fazach L1, L2, L3 do pomiaru prądów fazowych, Przekładniki prądowe 20kV /5/5 A/A wyposażone w jeden rdzeń wtórny do pracy z zabezpieczeniami o prądzie 5A i jeden rdzeń pomiarowy. przekładnik zerowo-prądowy Ferrantiego 100/1 A, typu: IO-22e (RD fi100) produkcji Energotest Gliwice do pomiaru składowej zerowej prądu w linii, klasa przekładnika zgodna ze stosownymi standardami przyjętymi w TAURON Dystrybucja S.A. Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - sterowanie wyłącznikiem pola SN, - odwzorowanie dwubitowo położenia wszystkich łączników pola SN, - zabezpieczenie nadmiarowo - prądowe bezzwłoczne, - zabezpieczenie nadmiarowo - prądowe zwłoczne, dwustopniowe, - przyspieszenie wyłączenia przy załączaniu na zwarcie, - zabezpieczenie ziemnozwarciowe konduktancyjne, - zabezpieczenie ziemnozwarciowe admitancyjne, - zapewnia możliwość wyboru trybu pracy zabezpieczenia ziemnozwarciowego na wyłączenie" lub na sygnał" za pomocą przełącznika,

10 9 - automatyka SPZ jednokrotnego z funkcją lokalnego i zdalnego blokowania, - współpraca z automatyką zabezpieczenia szyn i lokalnej rezerwy wyłącznikowej rozdzielni 20kV z możliwością odstawienia pobudzenia LRW za pomocą przełącznika, - współpraca z automatyką SCO i SPZ/SCO rozdzielni 20kV, logika SPZ/SCO wykonana w oparciu o funkcje programowalne zespołu, - lokalna i zdalna wizualizacja pomiaru prądów fazowych, mocy trójfazowej czynnej i biernej w linii, Przełączniki do lokalnego programowania funkcji: - blokowanie automatyki SPZ, - praca zabezpieczenia ziemnozwarciowego ZZ na sygnał", - odstawienie pobudzenia LRW, - wybór trybu pracy SCO: SCO odstawione - zał. SCO I - zał. SCO II, - wybór trybu pracy SPZ/SCO: SPZ/SCO załączone - SPZ/SCO odstawione.. Wyposażenie pól rezerwowych: Wyłącznik wysuwny 630A wyposażony w dwa wyzwalacze wyłączające i jeden załączający na napięcie 220V DC oraz napęd silnikowy zasilany napięciem 220V DC, 3 szt. przekładników prądowych w fazach L1, L2, L3 do pomiaru prądów fazowych, 3 szt. przekładników prądowych w fazach L1, L2, L3 do pomiaru prądów fazowych, Przekładniki prądowe 20kV /5/5 A/A wyposażone w jeden rdzeń wtórny do pracy z zabezpieczeniami o prądzie 5A i jeden rdzeń pomiarowy. przekładnik zerowo-prądowy Ferrantiego 100/1 A, typu: IO-22e (RD fi100) produkcji Energotest Gliwice do pomiaru składowej zerowej prądu w linii, klasa przekładnika zgodna ze stosownymi standardami przyjętymi w TAURON Dystrybucja S.A. Cyfrowy zespół zabezpieczeń wraz ze sterownikiem polowym realizujący następujące funkcje: - sterowanie wyłącznikiem pola SN, - odwzorowanie dwubitowo położenia wszystkich łączników pola SN, - zabezpieczenie nadmiarowo - prądowe bezzwłoczne, - zabezpieczenie nadmiarowo - prądowe zwłoczne, dwustopniowe, - przyspieszenie wyłączenia przy załączaniu na zwarcie, - zabezpieczenie ziemnozwarciowe konduktancyjne, - zabezpieczenie ziemnozwarciowe admitancyjne, - zapewnia możliwość wyboru trybu pracy zabezpieczenia ziemnozwarciowego na wyłączenie" lub na sygnał" za pomocą przełącznika, - automatyka SPZ jednokrotnego z funkcją lokalnego i zdalnego blokowania, - współpraca z automatyką zabezpieczenia szyn i lokalnej rezerwy wyłącznikowej rozdzielni 20kV z możliwością odstawienia pobudzenia LRW za pomocą przełącznika, - współpraca z automatyką SCO i SPZ/SCO rozdzielni 20kV, logika SPZ/SCO wykonana w oparciu o funkcje programowalne zespołu, - lokalna i zdalna wizualizacja pomiaru prądów fazowych, mocy trójfazowej czynnej i biernej w linii, Przełączniki do lokalnego programowania funkcji: - blokowanie automatyki SPZ, - praca zabezpieczenia ziemnozwarciowego ZZ na sygnał", - odstawienie pobudzenia LRW, - wybór trybu pracy SCO: SCO odstawione - zał. SCO I - zał. SCO II, - wybór trybu pracy SPZ/SCO: SPZ/SCO załączone - SPZ/SCO odstawione. Zabezpieczenie szyn zbiorczych Zabezpieczenie szyn zbiorczych rozdzielni 20kV zrealizowane zostało z wykorzystaniem zabezpieczeń podstawowych znajdujących się w polach rozdzielni 20kV.

11 10 W obwodach okrężnych rozdzielni 20 kv została zaprojektowana szyna zbiorcza ZSZ do blokowana zabezpieczenia szyn w przypadku wykrycia zwarcia przez zabezpieczenie któregoś z pól odpływowych. Jako zabezpieczenie szyn zbiorczych wykorzystany zostanie II stopień zabezpieczenia nadprądowego w polu zasilającym. Zabezpieczenie nastawione ze zwłoką czasową pozwalającą na sprawdzenie czy nie ma sygnału blokującego na szynach okrężnych, w przypadku braku napięcia na szynie przez nastawiony czas, pole zasilające zostanie właczone. Automatyka AWSC Projektowana automatyka wymuszania przepływu składowej czynnej prądu ziemnozwarciowego (AWSC) zrealizowana została za pomocą regulatora REG-DP, w przypadku awarii regulatora (styk alarmowy) automatycznie uruchomiona zostaje rezerwowa automatyka AWSC realizowana za pomocą przekaźnika MiCOM P139 zabudowanego w polu Automatyka AWSC, w celu poprawy warunków pracy zabezpieczeń ziemnozwarciowych, zwiększa sztucznie wartość doziemnego prądu ziemnozwarciowego przez włączenie na czas 5s rezystora wymuszającego w obwód uzwojenia wymuszającego dławika gaszącego. Start automatyki AWSC jest możliwy tylko wtedy, gdy wyłącznik w polu transformatora uziemiającego jest zamknięty. Pobudzenie automatyki AWSC następuje bezzwłocznie od: zabezpieczenia ziemnozwarciowego nadnapięciowgo w terminalu MiCOM P139 pola pomiaru napięcia 20 kv, zasilanego z obwodu otwartego trójkąta przekładników napięciowych przyłączonych do szyn zbiorczych rozdzielni 20 kv, zabezpieczenia ziemnozwarciowego nadprądowego bezzwłocznego włączonego w obwód przekładnika prądowego punktu gwiazdowego transformatora potrzeb własnych. Pobudzony układ automatyki AWSC powoduje: bezzwłoczne blokowanie zabezpieczenia nadprądowego (o niskim nastawieniu prądowym), po nastawionej zwłoce czasowej 3s zamknięcie stycznika i włączenie rezystora wymuszającego w obwód uzwojenia wymuszającego dławika gaszącego. Automatyka AWSC po nastawionej zwłoce czasowej 5 s powoduje otwarcie stycznika i wyłączenie rezystora wymuszającego. Jeżeli stycznik nie otworzy się to po nastawionej zwłoce czasowej 7 s otwarty zostanie wyłącznik w polu transformatora uziemiającego i pobudzony zostanie układ lokalnej rezerwy wyłącznikowej rozdzielni 20kV. Regulacja prądu kompensacyjnego dławika gaszącego Płynna regulacja prądu kompensacyjnego dławika gaszącego odbywać się będzie automatycznie za pomocą regulatora typu REG-DP firmy a-eberle lub ręcznie przełącznikiem na elewacji. Regulator REG-DP zainstalowany zostanie w szafie FR3 regulatora napięcia w nastawni. W razie usterki w obwodzie pomiaru napięcia dławika powinna nastąpić blokada automatyki ARL. Automatyka SCO / LRW Działanie Automatyki SCO Na rozdzielni został zaprojektowany układ odciążania częstotliwościowego. Na obwodach okrężnych pól rozdzielni 20kV, zostanie utworzona szyna SCO Pobudzenie układu SCO i wystawienie napięcia na obwody okrężne odbywać się za pomocą zabezpieczenia MiCOM P139 zamontowanego w polu pomiarowym rozdzielni. Układ SCO współpracować będzie z automatyką SPZ w polu transformatora zasilającego.

12 11 Obwody układu LRW Na rozdzielni zostanie zabudowany Układ Rezerwy Lokalnej. Pole transformatora zasilającego pełni role pola rezerwowego wyłączenia w przypadku niezadziałania wyłącznika w którymś z pól odpływowych. Sygnał wyłącz rezerwy lokalnej wystawiany jest po obwodach okrężnych i pobudza obie cewki wyłączające wyłącznika w pólu zasilającym. Rejestracja, jakości napięcia na szynach 20kV W polu zasilającym rozdzielni należy zabudować analizator parametrów sieci PECA 301 realizujący funkcję w zakresie pomiarów prądów fazowych, napięć międzyfazowych, mocy czynnej 3-fazowej, mocy biernej 3-fazowej, zawartości harmonicznych THD w prądzie i w napięciu z transmisją parametrów mierzonych do SSiN poprzez telemechanikę stacji. W polu pomiarowym należy zabudować rejestrator parametrów sieci AS3-plus wyposażony w pamięć w zakresie rejestracji napięć międzyfazowych, zawartości poszczególnych harmonicznych oraz wypadkowej zawartości harmonicznych w napięciach międzyfazowych przystosowany do obsługi poprzez łącze inżynierskie lub poprzez lokalny port cyfrowy. Ponadto w polu pomiarowym, za pomocą zespołu zabezpieczeń MiCOM P-139 w zakresie pomiaru napięć fazowych i napięcia asymetrii fazowej dla potrzeb prowadzenia ruchu rozdzielni telepomiar do SSiN 5. OBLICZENIA SPRAWDZAJĄCE 5.1. Sprawdzenie doboru aparatury pierwotnej rozdzielni 20kV na panujące warunki zwarciowe Projektowana moc zwarciowa na szynach rozdzielni wynosi 350MVA 2 c U N Z S X S = = 1, 26Ω S Z Na tej podstawie impedancja zwarcia: Początkowy Prąd Zwarciowy I k3 : " c U N I k3 = 3 Z Z gdzie: c = 1,1 U = 200kV N Z Z = 1,26 Ω 3 " 1, Otrzymujemy: I k 3 = = 10, 1kA 3 1,26 Prąd Zwarciowy udarowy I p : I p = k 2 I " k = 28, 45kA Zastępczy prąd cieplny: I = I ' m n ' th k + = f ( κ; Tk ) m Z = = 1, 26Ω kq Z S

13 12 '' I k n = f ( ; Tk ) = 1,0 I k Zastępczy prąd cieplny 1 sekundowy: Dla T k 1s: I1s = I th ( Tk = 1s); I 10, ka th( 1s) = 1 gdzie: T k czas trwania zwarcia Dobrano aparaturę na prąd zwarciowy I th(1s) =16kA 5.2. Sprawdzenia doboru parametrów przekładników prądowych Pole nr 1 ZASILANIE Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach pierwotnych: Dla transformatora 110/20kV o mocy 6,3MVA prąd obwodów wtórnych wynosi 182A, w projektowanym układzie zaprojektowano przekładniki 600/5/5 A/A uwzględniając możliwość modernizacji rozdzielni 110kV i zwiększenia mocy transformatora. Obciążenie rzeczywiste przekładnika wynosi 30,34% Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach wtórnych: Dla poprawnej pracy przekładników prądowych spełniony musi być warunek 0,25S n <S obc <S n gdzie: S n moc znamionowa rdzenia przekładnika prądowego S obc obciążenie rzeczywiste rdzenia S L - Strata mocy w cewce prądowej urządzenia obciążającego rdzeń S P - Moc tracona w obwodach prądowych s - Przekrój przewodów prądowych (we wszystkich obwodach prądowych zastosowano przewód o przekroju 2,5mm) γ Cu - Przewodność miedzi: γ Cu = 57 m/ω mm 2 L - Długość przewodów pomiarowych pomiędzy najbardziej oddalonym przekładnikiem, aparatem obciążającym S RP = 2,5 VA - Moc tracona na rezystancji przejścia przy maksymalnym dopuszczalnym przeciążeniu przekładnika 5A I = 5A - Dopuszczalny prąd w obwodach strony wtórnej przekładnika - Moc całkowita tracona w obwodach prądowych S C Przekładniki T11, T12, T13 - Rdzeń I Dobór parametrów rdzenia dokonano w opracowaniu nr 81/PW/1/tom4/2012 Przekładniki T11, T12, T13 - Rdzeń II Rdzeń zabezpieczeniowy S L = 0,05VA (MiCOM P139 -połączenie w gwiazdę); L= 4m;

14 13 S C =S L +S RP +S P = 0,05+2,5+0,71 = 3,26 VA I 2 L S = = 0, VA t s 57 2,5 = 71 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 15VA w obwodzie zabezpieczeń: 3,26 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 10P10 i moc 15VA Przekładniki T21, T22, T23 - Rdzeń I Rdzeń pomiarowy S L = 0,2VA (PECA 301 -połączenie w gwiazdę); L= 12m; S I = γ S C =S L +S RP +S P = 0,2+2,5+2,1 = 4,8 VA L = s 57 2,5 2 t = 1 Cu 2, VA Warunek poprawnej pracy przekładnika dla mocy uzwojenia 15VA w obwodzie prądowym: 0,375 VA< 4,8 VA< 15VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 0,5FS5 i moc 15VA Przekładniki T21, T22, T23 - Rdzeń II Rdzeń zabezpieczeniowy S L = 0,05VA (MiCOM P632); L= 13m; S C =S L +S RP +S P = 0,05+2,5+2,28 = 4,83 VA I 2 L S = = 2, VA t s 57 2,5 = 28 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 15VA w obwodzie zabezpieczeń: 4,83 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 10P20 i moc 15VA Pole nr 2, 3 Transformatory 20/0,4kV Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach pierwotnych: Lp. Nr pola Obciążenie Prąd w obwodzie Przekładnia strona pierwotna Przekładnia strona wtórna

15 / TPW 160 kva 4,6 A 10 A 5A 2. 3 / TU 2182kVA 60,6+6 =66,6A 75A 5A +315 kva Obciążenie rzeczywiste przekładników: Pole nr 2 - wynosi 46% Pole nr 3 - wynosi 88,8% Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach wtórnych: W OBWODACH WTÓRNYCH OBYDWU PÓL PANUJĄ TAKIE SAME WARUNKI OBCIĄŻENIA, DLATEGO WYKONANE ZOSTANIE JEDNO SPRAWDZENIE. Przekładniki - Rdzeń I Rdzeń pomiarowy S L = 0,36VA (miernik elektromagnetyczny EA19); L= 4m; S C =S L +S RP +S P = 0,36+2,5+0,71 = 3,57 VA I 2 L S = = 0, VA t s 57 2,5 = 71 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 10VA w obwodzie prądowym: 2,5 VA< 3,57 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 0,5FS5 i moc 10VA Przekładniki - Rdzeń II Rdzeń zabezpieczeniowy S L = 0,05VA (MiCOM P139 -połączenie w gwiazdę); L= 4m; S C =S L +S RP +S P = 0,05+2,5+0,71 = 3,26 VA I 2 L S = = 0, VA t s 57 2,5 = 71 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 15VA w obwodzie zabezpieczeń: 3,26 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 10P10 i moc 15VA Pole nr 4, 6, 7, 8, 9, 10 Odpływowe i rezerwowe Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach pierwotnych: Lp. Nr pola Obciążenie Prąd w obwodzie Przekładnia strona pierwotna Przekałdnia strona wtórna 1. 4 / LINIA Zmienne A 5A 2. 6 / LINIA Zmienne A 5A

16 / LINIA Zmienne A 5A 4. 8 / LINIA Zmienne A 5A 5. 9 / REZERWA Zmienne A 5A / REZERWA Zmienne A 5A Sprawdzenie doboru przekładników na obciążenia prądowe w obwodach wtórnych: W OBWODACH WTÓRNYCH OBYDWU PÓL PANUJĄ TAKEI SAME WARUNKI OBCIĄŻENIA, DLATEGO WYKONANE ZOSTANIE JEDNO SPRAWDZENIE. Przekładniki - Rdzeń I Rdzeń pomiarowy S L = 0,36VA (miernik elektromagnetyczny EA19); L= 4m; S C =S L +S RP +S P = 0,36+2,5+0,71 = 3,57 VA I 2 L S = = 0, VA t s 57 2,5 = 71 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 10VA w obwodzie prądowym: 2,5 VA< 3,57 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 0,5FS5 i moc 10VA Przekładniki - Rdzeń II Rdzeń zabezpieczeniowy S L = 0,05VA (MiCOM P139 -połączenie w gwiazdę); L= 4m; S C =S L +S RP +S P = 0,05+2,5+0,71 = 3,26 VA I 2 L S = = 0, VA t s 57 2,5 = 71 γ Cu Warunek poprawnej pracy przekładnika dla mocy uzwojenia 15VA w obwodzie zabezpieczeń: 3,26 VA< 10VA Warunek prawidłowego obciążenia rdzeni pomiarowych przekładników prądowych spełniony, Dla rdzenia I dobiera się 10P10 i moc 15VA

17 16 Tabela sprawdzającą dobór aparatury Lp. Nr Typ aparatu SN Parametry urządzenia Warunki na R-20kV Spełnienie pola I N I th(1s) I P I N I th(1s) I P warunków doboru 7. 1 Wyłącznik VDP/P A 16kA 40kA 182A TAK 8. Przekładnik prądowy TPU /5/5/ A A 600A 16kA 40kA 182A TAK 9. 2 Wyłącznik VDP/P A 16kA 40kA 4,6A TAK 10. Przekładnik prądowy TPU /5/5/ A A 10A 16kA 40kA 4,6A TAK Wyłącznik VDP/P A 16kA 40kA 9,1A TAK 12. Przekładnik prądowy TPU /5/5/ A A 10A 16kA 40kA 9,1A TAK Wyłącznik VDP/P A 16kA 40kA TAK 14. Przekładnik prądowy TPU A 16kA 40kA TAK /5/5/ A A Wyłącznik VDP/P A 16kA 40kA TAK 16. Przekładnik prądowy TPU A 16kA 40kA TAK <10,1kA 28,45kA /5/5/ A A <150A Wyłącznik zmienne 630A 16kA 40kA VDP/P TAK 18. Przekładnik prądowy TPU A 16kA 40kA TAK /5/5/ A A Wyłącznik VDP/P A 16kA 40kA TAK 20. Przekładnik prądowy TPU A 16kA 40kA TAK /5/5/ A A Wyłącznik VDP/P A 16kA 40kA TAK 22. Przekładnik prądowy TPU A 16kA 40kA TAK /5/5/ A A rezerwa Wyłącznik 630A 16kA 40kA TAK VDP/P Przekładnik prądowy TPU /5/5/ A A 300A 16kA 40kA TAK Aparatura została dobrana prawidłowo. Dobrano przekładniki o prądzie zwarciowym zwarciowych przekładniki dobrano prawidłowo I th( 1s) = 20 ka, pod względem prądów

18 Sprawdzenia doboru parametrów przekładników napięciowych Pole nr 1 ZASILANIE W polu zasilającym zaprojektowano przekładniki typu: TJC 6 (24kV) produkcji ABB 20 0,1 0,1 0,1 / / / kv/kv Uzwojenie I kl. 0,2FS5; moc 5VA Uzwojenie II kl. 0,5/3P; moc 10VA Uzwojenie III kl. 3P; moc 20VA Sprawdzenie obciążalności uzwojenia wtórnego nr 1 Uzwojenie obciążone jest: Licznik energii (ZMQ402CT ) 2 szt. pobór mocy 1,4VA/1 szt. Analizator sieci PECA szt. pobór mocy 0,2VA Obciążenie rdzenia 3,0VA, moc rdzenia 5VA, warunek 0,25S n <S obc <S n zostaje spełniony Sprawdzenie obciążalności uzwojenia wtórnego nr 2 Uzwojenie obciążone jest: Przekaźnik zabezpieczeń MiCOM P139 1 szt. pobór mocy 0,1VA Regulator napięcia 1 szt. pobór mocy 0,2VA Obciążenie rdzenia 0,3VA, moc rdzenia 10VA warunek S obc <S n zostaje spełniony Pole nr 5 POMIAR NAPIĘCIA W polu zasilającym zaprojektowano przekładniki typu: TJC 6 (24kV) produkcji ABB 20 0,1 0,1 / / kv/kv Uzwojenie I kl. 0,5/3P; moc 10VA Uzwojenie II kl. 3P; moc 20VA Sprawdzenie obciążalności uzwojenia wtórnego nr 1 Uzwojenie obciążone jest: Przekaźnik zabezpieczeń MiCOM P139 9szt. pobór mocy 0,1VA/1 szt. Obciążenie rdzenia 0,9VA, moc rdzenia 10VA warunek S obc <S n zostaje spełniony

19 18 6. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Uwaga! Dla wytypowanej aparatury dopuszcza się stosowanie zamienników innych producentów, jeżeli odpowiadają one parametrami technicznymi aparaturze opisanej w zestawieniu. POLE NR 1 - TRANSFORMATOR ZASILAJĄCY 1. FS01 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (1250A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - 3 szt. przekładniki prądowe TPU (ABB) 600/5/5 A/A Rdzeń 1 0,2FS5; 15VA Rdzeń 2 10P10; 15VA - 3 szt. przekładniki prądowe TPU (ABB) 600/5/5 A/A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P20; 15VA - uziemnik typu EK6 (ABB) - bezpiecznik przekładnika napięciowego podstawa: PBPM-20 (ABB), wkładka typu WBP-20 (0,5A) - przekładnik napięciowy TJC 6 (24kV) (ABB) 20 0,1 0,1 0,1 kv/kv / / / Uzwojenie I kl. 0,2FS5; moc 5VA Uzwojenie II kl. 0,5/3P; moc 10VA Uzwojenie III kl. 3P; moc 20VA 1 kpl 2. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 3. F41, F42, F44, F45 Wyłącznik nadprądowy CLS/C6/2 DC 4 kpl. Eaton 4. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 5. F32, F61, F64 Wyłącznik nadprądowy CLS/B6/3 AC z zestykami pomocniczymi Z-AHK 3 kpl. Eaton 6. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 7. F63 Wyłącznik nadprądowy CLS/B4/2 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 8. F31.1, F31.2, F31.3 Wyłącznik nadprądowy CLS/B6/1 AC 3 kpl. Eaton 9. Obudowa do plombowania wyłączników F31.1, F31.2, F kpl 10. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 11. S41, S61 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 12. S42 Łącznik krzywkowy typu 4G10-91-U-R014 1 szt. Apator 13. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 14. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar

20 19 POLE NR 1 - TRANSFORMATOR ZASILAJĄCY 15. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt. 16. PS1 17. K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, reagujący na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 18. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 19. FS01 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 46 sztuk - Ścianka rozdzielająca ( ) - 29 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 20. FS01/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 21. XQ1 Listwa pomiarowa X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 9 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 2 sztuki - nasadka ryglująca 1 torowa ( ) 1 sztuki - ścianka rozdzielająca ( ) 5 sztuk - blokada przełącznika ( ) 5 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 23. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 24. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 25. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 30 m 26. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 27. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 28. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 29. Przewód LiYCYp 2 x 2 x 0,5 mm2 40 m

21 20 POLE NR 1 - TRANSFORMATOR ZASILAJĄCY 30. Kabel YKY 3x1,5mm2 30 m 31. Kabel YKY 5x1,5mm2 85 m 32. Kabel YKY 7x1,5mm2 20 m 33. Kabel YKY 10x1,5mm2 25 m 34. Kabel YKY 5x2,5mm2 45 m 35. Kabel YKY 7x2,5mm2 25 m 36. Oznaczniki dla kabli / przewodów 1 kpl. 37. Szyna TS-35 2 m. 38. Tabliczki opisowe 1 kpl. POLE NR 2 - TPW 39. FS02 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) 10/5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) 1 kpl 40. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 41. P11 Amperomierz typu EA19 (0-15A) 1 kpl Lumel 42. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 43. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 44. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 45. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 46. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 47. S47 Łącznik krzywkowy typu 4G10-92-U-R014 1 szt. Apator 48. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 49. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 50. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt.

22 21 POLE NR 2 - TPW 51. PS1 52. K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, reagujący na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 53. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 54. FS02 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 18 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 55. FS02/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 56. X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 10 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 2 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 6 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 57. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 58. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 59. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 60. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 61. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 62. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 63. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 64. Kabel YKY 3x1,5mm2 30 m 65. Kabel YKY 5x1,5mm2 10 m

23 22 POLE NR 2 - TPW 66. Oznaczniki dla kabli / przewodów 1 kpl. 67. Szyna TS-35 2 m. 68. Tabliczki opisowe 1 kpl. POLE NR 3 TRANSFORMATOR KOMPENSACYJNY 69. FS03 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) 75/5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 70. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P K kpl. Schneider electric 71. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 4 kpl. Eaton 72. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 73. F61 Wyłącznik nadprądowy CLS/B6/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 74. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 75. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 76. S47 Łącznik krzywkowy typu 4G10-92-U-R014 1 szt. Apator 77. S21 Łącznik krzywkowy typu 4G10-86-U-R014 1 szt. Apator 78. S31 Łącznik krzywkowy typu 4G U-R014 1 szt. Apator 79. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 80. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 81. S41 Przycisk czerwony typu NEF30 Kc-2X 1 szt. Promet 82. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt. 83. PS1 84. PS K11, K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, reagujący na zanik napięcia) Przekaźnik sygnalizacyjny RA70 DC (prąd roboczy, reagujący na pojawienie się napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 szt. Merazet 2 kpl Relpol

24 23 POLE NR 3 TRANSFORMATOR KOMPENSACYJNY 86. H1, H11, H21 Lampka sygnalizacyjna NEF30-Kc 3 szt Promet 87. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 88. P11 Amperomierz typu EA19 (0-200A) 1 kpl Lumel 89. FS01 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 46 sztuk - Ścianka rozdzielająca ( ) - 22 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 90. FS03/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. 91. X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 13 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 3 sztuki - ścianka rozdzielająca ( ) 5 sztuk - blokada przełącznika ( ) 8 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 92. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 50 m 93. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 94. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 10 m 95. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 96. Przewód LiYCYp 2 x 2 x 0,5 mm2 40 m 97. Kabel YKY 3x2,5mm2 70 m 98. Kabel YKY 5x1,5mm2 20 m 99. Kabel YKY 24x1,5mm2 70 m 100. Kabel YKY 3x2,5mm2 35 m

25 24 POLE NR 3 TRANSFORMATOR KOMPENSACYJNY 101. Kabel YKSY 10x1,5mm2 35 m 102. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. TRANSFORMATOR KOMPENSACYJNY Aparatura w szafie FR A K13, K14 Regulator dławika REG-DP: B03 - H1 - K1 - E00 - XL1 - XV17 - XZ14 - Y1 - U0 - G9 - A9. napięcie zerowe - 100V, prąd zerowy - 5A, - B03 obudowa zatablicowa 30TE, zasilanie 220V DC, K1 brak kanału komunikacyjny E-LAN, E00 brak wyjść analogowych, XL1 ze zintegrowanym protokółem XV10-RS232 karty interfejsu, XV17 wyjście światłowodowe szklane złącze ST, XZ14 protokół IEC dla Sprecher Automation, Y1 tryb lokalny/zdalny przy użyciu klawiatury, U0 stan awarii NO/NC, G9 instrukcja obsługi wersja polska, A9 język na wyświetlaczu - polski Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 kpl. a-eberle 2 kpl Relpol 107. S32, S33 Łącznik krzywkowy typu 4G U-R014 1 szt. Apator 108. H41, H2 Lampka sygnalizacyjna NEF30-Kc 3 szt Promet 109. F61 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 110. FR3/XR1 + FR3/RS- 4 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 4 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 12 sztuk - Ścianka rozdzielająca ( ) - 5 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy. POLE NR 4 ODPŁYW NR 1 / ZASIL. REZERWOWE - LINIA STRACHÓW 111. FS04 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 112. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 113. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel

26 25 POLE NR 4 ODPŁYW NR 1 / ZASIL. REZERWOWE - LINIA STRACHÓW 114. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 115. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 116. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 117. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 118. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 119. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 120. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 121. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 122. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 123. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 124. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 127. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 128. FS04 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS04/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki

27 26 POLE NR 4 ODPŁYW NR 1 / ZASIL. REZERWOWE - LINIA STRACHÓW - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 131. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 132. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 133. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 134. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 135. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 136. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 137. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 138. Kabel YKY 3x1,5mm2 30 m 139. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 5 POMIAR NAPIĘCIA 142. FS05 Rozdzielnica SN typu Rotoblok RCW (kompletna): - łączniki pomocnicze sygnalizujące stan położenia wózka przekładnika - uziemnik typu EK6 (ABB) - bezpiecznik przekładnika napięciowego podstawa: PBPM-20 (ABB), wkładka typu WBP-20 (0,5A) - przekładnik napięciowy TJC 6 (24kV) (ABB) 20 0,1 0,1 kv/kv / / Uzwojenie I kl. 0,5/3P; moc 10VA Uzwojenie II kl. 3P; moc 20VA 1 kpl 143. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric Q21 Wyłącznik nadprądowy CLS/B6/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton Q22 Wyłącznik nadprądowy CLS/B6/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 146. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 147. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 148. F63, F64 Wyłącznik nadprądowy CLS/B2/3 AC z zestykami pomocniczymi Z-AHK 2 kpl. Eaton

28 27 POLE NR 5 POMIAR NAPIĘCIA 149. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 150. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 151. S55 Łącznik krzywkowy typu 4G10-92-U-R014 1 szt. Apator 152. S56, S57 Łącznik krzywkowy typu 4G U-R014 2 szt. Apator 153. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 154. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS1, PS21 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działający na zanik napięcia); Przekaźnik sygnalizacyjny RA70 DC (prąd roboczy, działający na pojawienie się napięcia) 1 szt. 1szt. Merazet 156. P33 Rejestrator parametrów sieci AS3-Plus(4we, 4wy) 220V DC 1 szt. Twelvee Electric 157. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 158. FS05 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 39 sztuk - Ścianka rozdzielająca ( ) - 19 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS05/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 1 sztuki - ścianka rozdzielająca ( ) 2 sztuk - blokada przełącznika ( ) 2 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - ścianka końcowa ( ) 1 sztuka 161. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 162. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 163. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 164. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 165. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m

29 28 POLE NR 5 POMIAR NAPIĘCIA 166. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 167. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 168. Kabel YKY 3x1,5mm2 30 m 169. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 6 ODPŁYW NR 2 LINIA RS FS06 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 173. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 174. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel 175. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 176. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 177. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 178. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 179. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 180. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 181. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 182. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 183. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 184. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 185. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS1 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na 1 szt. Merazet

30 29 POLE NR 6 ODPŁYW NR 2 LINIA RS K12 zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 kpl Relpol 188. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 189. FS06 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS06/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 192. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 193. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 194. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 195. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 196. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 197. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 198. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 199. Kabel YKY 3x1,5mm2 30 m 200. Oznaczniki dla kabli / przewodów 1 kpl.

31 30 POLE NR 6 ODPŁYW NR 2 LINIA RS Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 7 ODPŁYW NR 3 LINIA ŚWIĘTOSZÓW 203. FS07 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 204. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 205. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel 206. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 207. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 208. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 209. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 210. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 211. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 212. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 213. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 214. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 215. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 216. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 219. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 220. FS07 Złączka przelotowa, 4mm2 : sztuk

32 31 POLE NR 7 ODPŁYW NR 3 LINIA ŚWIĘTOSZÓW - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS07/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 223. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 224. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 225. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 226. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 227. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 228. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 229. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 230. Kabel YKY 3x1,5mm2 30 m 231. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 8 ODPŁYW NR 4 LINIA ŁAWSZOWA

33 FS08 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 235. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 236. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel 237. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 238. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 239. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 240. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 241. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 242. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 243. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 244. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 245. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 246. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 247. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 250. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 251. FS08 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS08/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki

34 33 POLE NR 8 ODPŁYW NR 4 LINIA ŁAWSZOWA - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 254. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 255. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 256. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 257. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 258. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 259. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 260. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 261. Kabel YKY 3x1,5mm2 30 m 262. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 9 REZERWA 265. FS09 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 266. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego 1 kpl. Schneider

35 34 POLE NR 9 REZERWA MiCOM P139 nr: P F electric 267. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel 268. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 269. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 270. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 271. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 272. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 273. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 274. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 275. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 276. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 277. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 278. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 281. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 282. FS09 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS09/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki

36 35 POLE NR 9 REZERWA - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka 285. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 286. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 287. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 288. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 289. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 290. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 291. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 292. Kabel YKY 3x1,5mm2 30 m 293. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl. POLE NR 10 REZERWA 296. FS10 Rozdzielnica SN typu Rotoblok RCW (kompletna): - wyłącznik SN VD4/P (ABB) typ: P275 (630A), dwie cewki wyłączające, jedna cewka załączająca, łączniki pomocnicze sygnalizujące stan położenia wózka wyłącznika, wtyczka obwodów sterowniczych 58 biegunowa. - przekładniki prądowe TPU (ABB) /5/5 A Rdzeń 1 0,5FS5; 15VA Rdzeń 2 10P10; 15VA - uziemnik typu EK6 (ABB) - przekładnik Ferrantiego IO-22e 100/1A kl.10p (Energotest) 1 kpl 297. A33 Zabezpieczenie nadprądowe z funkcją terminala polowego MiCOM P139 nr: P F kpl. Schneider electric 298. P11 Amperomierz typu EA19 (0-300A) 1 kpl Lumel 299. F41, F42, F44 Wyłącznik nadprądowy CLS/C6/2 DC 3 kpl. Eaton 300. F43 Wyłącznik nadprądowy CLS/C6/2 DC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton

37 36 POLE NR 10 REZERWA 301. F61 Wyłącznik nadprądowy CLS/B4/3 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 302. F62 Wyłącznik nadprądowy CLS/B4/1 AC z zestykami pomocniczymi Z-AHK 1 kpl. Eaton 303. F81 Wyłącznik nadprądowy CLS/B10/1 AC 1 kpl. Eaton 304. S47, S56 Łącznik krzywkowy typu 4G10-92-U-R014 2 szt. Apator 305. S51, S52 Łącznik krzywkowy typu 4G10-55-U-R014 2 szt. Apator 306. S55 Łącznik krzywkowy typu 4G10-52-U-R014 1 szt. Apator 307. S81 Przycisk pokrętny typu NEF30-TPas kolor czarny 1 szt. Promet 308. S11 Sterownik zatablicowy Sod-5-SMt (tabliczka nr 1) 1 szt. Elbar 309. X01 Gniazdo jednofazowe 230V AC. Przystosowane do montażu na szynie. 1 szt PS K12 Przekaźnik sygnalizacyjny RA70 DC (prąd spoczynkowy, działania na zanik napięcia) Przekaźnik RUC-3P DC oraz gniazdo przekaźnikowe GUC11 przystosowane do montażu na szynie 1 szt. Merazet 1 kpl Relpol 312. H91 Wskaźnik obecności napięcia WN 1 szt. Energotest 313. FS10 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 2 sztuki - Podstawka oznacznika grupowego ( ) - 2 sztuki - Mostek poprzeczny ( ) - 35 sztuk - Ścianka rozdzielająca ( ) - 20 sztuk - Ścianka końcowa ( ) - 2 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy FS10/X0 Złączka przelotowa, 4mm2 : sztuk - Bezśrubowa blokada końcowa ( ) 1 sztuki - Podstawka oznacznika grupowego ( ) - 1 sztuki - Mostek poprzeczny ( ) - 34 sztuk - Ścianka rozdzielająca ( ) - 34 sztuk - Ścianka końcowa ( ) - 1 sztuki - Komplet oznaczników dla zacisków zgodnie ze schematem montażowym listwy X33 Listwa kontrolna WAGO: - złączka rozłączno pomiarowa ( ) 6 sztuk - złączka rozłączno pomiarowa ( ) 12 sztuk - nasadka ryglująca 6 torowa ( ) 1 sztuka - nasadka ryglująca 4 torowa ( ) 1 sztuka - nasadka ryglująca 2 torowa ( ) 3 sztuki - nasadka ryglująca 1 torowa ( ) 2 sztuki - ścianka rozdzielająca ( ) 6 sztuk - blokada przełącznika ( ) 7 sztuk - wspornik pokrywy listwy zaciskowej ( ) 2 sztuki - pokrywa listwy zaciskowej ( ) 1 sztuka (zgodnie z wymiarami całej listwy wraz ze wspornikami) - mostek poprzeczny ( ) 3 sztuki - mostek izolowany 3 torowy ( ) 1 sztuka - listwa odniesienia ( ) 1 sztuka - ścianka końcowa ( ) 1 sztuka

38 37 POLE NR 10 REZERWA 316. Przewód LgY-750 1,5 mm2 w izolacji koloru zielonego 150 m 317. Przewód LgY-750 1,5 mm2 w izolacji koloru czarnego lub brązowego 300 m 318. Przewód LgY-750 2,5 mm2 w izolacji koloru żółto-zielonego 20 m 319. Przewód LgY-750 2,5 mm2 w izolacji koloru żółtego 50 m 320. Przewód LgY-750 2,5 mm2 w izolacji koloru zielonego 70 m 321. Przewód LgY-750 2,5 mm2 w izolacji koloru czarnego lub brązowego 100 m 322. Przewód LiYCYp 2 x 2 x 0,5 mm2 20 m 323. Kabel YKY 3x1,5mm2 30 m 324. Oznaczniki dla kabli / przewodów 1 kpl Szyna TS-35 2 m Tabliczki opisowe 1 kpl.

39 38 7. ZESTAWIENIE KABLI ZESTAWIENIE KABLI Lp. Oznaczenie Przebieg trasy kablowej Typ kabla Długość Uwagi 1. 20/01/09 R20kV - FS01 do R20kV - FS05 YKY 3x1,5mm ~ 12m 2. R20kV - FS01 do R20kV - FS02 LiYCYp 2x2,05mm ~ 5m 3. R20kV - FS01 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 4. R20kV - FS01 do Szafa FT LiYCYp 2x2,05mm ~ 21,5m 5. 20/02/2 R20kV - FS02 do Transf. TPW YKY 5x1,5mm ~ 15m 6. R20kV - FS02 do R20kV - FS03 LiYCYp 2x2,05mm ~ 5m 7. R20kV - FS02 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 8. 20/03/01 R20kV - FS03 do Dławik L201 YKYektmy 3x2,5mm ~ 70m 9. 20/03/02 R20kV - FS03 do Dławik L201 YKYektmy 3x2,5mm ~ 70m /03/03 R20kV - FS03 do Dławik L201 YKSY 24x1,5mm ~ 70m /03/04 R20kV FS03 do transf. TU1 YKSY 10x1,5mm ~35m /03/05 R20kV - FS03 do Szafy FR3 YKYektmy 3x2,5mm ~ 18m /03/06 R20kV - FS03 do Szafy FR3 YKSY 24x1,5mm ~ 18m /03/07 R20kV - FS03 do Szafy FR3 YKYektmy 3x2,5mm ~ 18m /03/08 R20kV FS03 do odłącznika Q41 YKSY 10x1,5mm ~70m 16. R20kV - FS03 do R20kV - FS04 LiYCYp 2x2,05mm ~ 5m 17. R20kV - FS03 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 18. R20kV - FS04 do R20kV - FS05 LiYCYp 2x2,05mm ~ 5m 19. R20kV - FS04 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m /05/01 R20kV - FS05 do Szafa FR1 YKY 1x2,5mm ~ 20m 21. R20kV - FS05 do R20kV - FS06 LiYCYp 2x2,05mm ~ 5m 22. R20kV - FS05 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 23. R20kV - FS06 do R20kV - FS07 LiYCYp 2x2,05mm ~ 5m 24. R20kV - FS06 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 25. R20kV - FS07 do R20kV - FS08 LiYCYp 2x2,05mm ~ 5m 26. R20kV - FS07 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 27. R20kV - FS08 do R20kV - FS09 LiYCYp 2x2,05mm ~ 5m 28. R20kV - FS08 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 29. R20kV - FS09 do R20kV - FS010 LiYCYp 2x2,05mm ~ 5m 30. R20kV - FS09 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m 31. R20kV FS10 do MiCOM P139 LiYCYp 2x2,05mm ~ 0,5m ZESTAWIENIE KABLI DLA OBWODÓW REGULATORA W SZAFIE FR3 W NASTAWNI 32. FR3/L201-1 FR3 Dławik L201 YKYektmy 3x2,5mm ~50m 33. FR3/L201-2 FR3 Dławik L201 YKYektmy 3x2,5mm ~50m 34. FR3/L201-3 FR3 Dławik L201 YKSY 14x1,5mm ~50m 35. FR3/FT5-2 FR3 FT5 LiYCY-P 2x2x0,5mm ~22m

40 39 8. ZESTAWIENIE SCHEMATÓW Nr. Rys. Tytuł Schematu 0-01 Plan rozmieszczenia rozdzielni w kontenerze 1-01 Pole nr 1 zasilające (Transformator TR strona 20kV) Schemat zasadniczy rozdzielni 20kV - Stan projektowany 1-02 Pole nr 1 zasilające (Transformator TR strona 20kV) Schemat funkcjonalny pola 1-03 Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja aparatury SN 1/ Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja aparatury SN 2/ Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja aparatury SN 3/ Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja zabezpieczenia A33 (MiCOM P139) 1-07 Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja obwodów okrężnych rozdzielni 20kV 1-08 Pole nr 1 zasilające (Transformator TR strona 20kV) Koordynacja obwodów okrężnych pola 1-09 Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody prądowe pola 1-10 Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody napięciowe pola 1/ Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody napięciowe pola 2/ Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody sterownicze pola 1/ Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody sterownicze pola 2/ Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody automatyki rozdzielni 20kV 1-15 Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody sygnalizacyjne pola 1-16 Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody blokad w polu 1-17 Pole nr 1 zasilające (Transformator TR strona 20kV) Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 1-21 Pole nr 1 zasilające (Transformator TR strona 20kV) Schemat montażowy wtyczki wyłącznika SN VD Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe aparatury SN 1/ Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe aparatury SN 2/ Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe aparatury SN 3/ Pole nr 1 zasilające (Transformator TR strona 20kV) Schemat montażowy zabezpieczenia MiCOM P139 (A33) 1-26 Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe aparatury nn 1-27 Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe listew 1/ Pole nr 1 zasilające (Transformator TR strona 20kV) Schematy montażowe listew 2/ Pole nr 1 zasilające (Transformator TR strona 20kV) Elewacja celki pola SN

41 40 Nr. Rys. Tytuł Schematu 2-01 Pole nr 2 Transformator TPW 20kV Schemat zasadniczy rozdzielni 20kV Stan projektowany 2-02 Pole nr 2 Transformator TPW 20kV Schemat funkcjonalny pola 2-03 Pole nr 2 Transformator TPW 20kV Koordynacja aparatury SN 1/ Pole nr 2 Transformator TPW 20kV Koordynacja aparatury SN 2/ Pole nr 2 Transformator TPW 20kV Koordynacja zabezpieczenia A33 (MiCOM P139) 2-06 Pole nr 2 Transformator TPW 20kV Koordynacja obwodów okrężnych pola 2-07 Pole nr 2 Transformator TPW 20kV Obwody prądowe pola 2-08 Pole nr 2 Transformator TPW 20kV Obwody napięciowe pola 2-09 Pole nr 2 Transformator TPW 20kV Obwody sterownicze pola 1/ Pole nr 2 Transformator TPW 20kV Obwody sterownicze pola 2/ Pole nr 2 Transformator TPW 20kV Obwody automatyki rozdzielni 20kV 2-12 Pole nr 2 Transformator TPW 20kV Obwody sygnalizacyjne pola 2-13 Pole nr 2 Transformator TPW 20kV Obwody blokad w polu 2-14 Pole nr 2 Transformator TPW 20kV Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 2-21 Pole nr 2 Transformator TPW 20kV Schemat montażowy wtyczki wyłącznika SN VD Pole nr 2 Transformator TPW 20kV Schematy montażowe aparatury SN 1/ Pole nr 2 Transformator TPW 20kV Schematy montażowe aparatury SN 2/ Pole nr 2 Transformator TPW 20kV Schemat montażowy zabezpieczenia MiCOM P139 (A33) 2-25 Pole nr 2 Transformator TPW 20kV Schematy montażowe aparatury nn 2-26 Pole nr 2 Transformator TPW 20kV Schematy montażowe listew 1/ Pole nr 2 Transformator TPW 20kV Schematy montażowe listew 2/ Pole nr 2 Transformator TPW 20kV Elewacja celki pola SN Nr. Rys. Tytuł Schematu 3-01 Pole nr 3 Transformator Uziemiający Schemat zasadniczy rozdzielni 20kV Stan projektowany 3-02 Pole nr 3 Transformator Uziemiający Schemat funkcjonalny pola 3-03 Pole nr 3 Transformator Uziemiający Koordynacja aparatury SN 1/3

42 41 Nr. Rys. Tytuł Schematu 3-04 Pole nr 3 Transformator Uziemiający Koordynacja aparatury SN 2/ Pole nr 3 Transformator Uziemiający Koordynacja aparatury SN 3/ Pole nr 3 Transformator Uziemiający Koordynacja zabezpieczenia A33 (MiCOM P139) 3-07 Pole nr 3 Transformator Uziemiający Koordynacja regulatora A61 (REG-DP) 3-08 Pole nr 3 Transformator Uziemiający Koordynacja obwodów okrężnych pola 3-09 Pole nr 3 Transformator Uziemiający Obwody prądowe pola 3-10 Pole nr 3 Transformator Uziemiający Obwody napięciowe pola 3-11 Pole nr 3 Transformator Uziemiający Obwody sterownicze pola 1/ Pole nr 3 Transformator Uziemiający Obwody sterownicze pola 2/ Pole nr 3 Transformator Uziemiający Obwody sterownicze pola 3/ Pole nr 3 Transformator Uziemiający Obwody sterownicze regulatora REG-DP 3-15 Pole nr 3 Transformator Uziemiający Obwody sterownicze dławika 1/ Pole nr 3 Transformator Uziemiający Obwody sterownicze dławika 2/ Pole nr 3 Transformator Uziemiający Obwody sygnalizacyjne pola 3-18 Pole nr 3 Transformator Uziemiający Obwody blokad w polu 3-19 Pole nr 3 Transformator Uziemiający Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 3-21 Pole nr 3 Transformator Uziemiający 20kV Schemat montażowy wtyczki wyłącznika SN VD Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe aparatury SN 1/ Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe aparatury SN 2/ Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe aparatury SN 3/ Pole nr 3 Transformator Uziemiający 20kV Schemat montażowy zabezpieczenia MiCOM P139 (A33) 3-26 Pole nr 3 Transformator Uziemiający 20kV Schemat montażowy regulatora A27 (REG-DP) w szafie FR3 3-26B Pole nr 3 Transformator Uziemiający 20kV Listwa FR3/XR1 - Schemat montażowy aparatury w szafie FR Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe aparatury nn 3-28 Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe listew 1/ Pole nr 3 Transformator Uziemiający 20kV Schematy montażowe listew 2/ Pole nr 3 Transformator Uziemiający 20kV Elewacja celki pola SN 3-31 Lokalizacja regulatora REG-DP Szafka przekaźnikowa FR3

43 42 Nr. Rys. Tytuł Schematu 4-01 Pole nr 4 odpływ 1 (STRACHÓW) Schemat zasadniczy rozdzielni 20kV Stan projektowany 4-02 Pole nr 4 odpływ 1 (STRACHÓW) Schemat funkcjonalny pola 4-03 Pole nr 4 odpływ 1 (STRACHÓW) Koordynacja aparatury SN 1/ Pole nr 4 odpływ 1 (STRACHÓW) Koordynacja aparatury SN 2/ Pole nr 4 odpływ 1 (STRACHÓW) Koordynacja zabezpieczenia A33 (MiCOM P139) 4-06 Pole nr 4 odpływ 1 (STRACHÓW) Koordynacja obwodów okrężnych pola 4-07 Pole nr 4 odpływ 1 (STRACHÓW) Obwody prądowe pola 4-08 Pole nr 4 odpływ 1 (STRACHÓW) Obwody napięciowe pola 4-09 Pole nr 4 odpływ 1 (STRACHÓW) Obwody sterownicze pola 1/ Pole nr 4 odpływ 1 (STRACHÓW) Obwody sterownicze pola 2/ Pole nr 4 odpływ 1 (STRACHÓW) Obwody automatyki rozdzielni 20kV 4-12 Pole nr 4 odpływ 1 (STRACHÓW) Obwody sygnalizacyjne pola 4-13 Pole nr 4 odpływ 1 (STRACHÓW) Obwody blokad w polu 4-14 Pole nr 4 odpływ 1 (STRACHÓW) Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 4-21 Pole nr 4 odpływ 1 (STRACHÓW) Schemat montażowy wtyczki wyłącznika SN VD Pole nr 4 odpływ 1 (STRACHÓW) Schematy montażowe aparatury SN 1/ Pole nr 4 odpływ 1 (STRACHÓW) Schematy montażowe aparatury SN 2/ Pole nr 4 odpływ 1 (STRACHÓW) Schemat montażowy zabezpieczenia MiCOM P139 (A33) 4-25 Pole nr 4 odpływ 1 (STRACHÓW) Schematy montażowe aparatury nn 4-26 Pole nr 4 odpływ 1 (STRACHÓW) Schematy montażowe listew 1/ Pole nr 4 odpływ 1 (STRACHÓW) Schematy montażowe listew 2/ Pole nr 4 odpływ 1 (STRACHÓW) Elewacja celki pola SN

44 43 Nr. Rys. Tytuł Schematu 5-01 Pole nr 5 pomiar napięcia 20kV Schemat zasadniczy rozdzielni 20kV Stan projektowany 5-02 Pole nr 5 pomiar napięcia 20kV Schemat funkcjonalny pola 5-03 Pole nr 5 pomiar napięcia 20kV Koordynacja aparatury SN 5-04 Pole nr 5 pomiar napięcia 20kV Koordynacja zabezpieczenia A33 (MiCOM P139) 5-05 Pole nr 5 pomiar napięcia 20kV Koordynacja obwodów okrężnych rozdzielni 20kV 5-06 Pole nr 5 pomiar napięcia 20kV Koordynacja obwodów okrężnych pola 5-07 Pole nr 5 pomiar napięcia 20kV Obwody napięciowe pola 1/ Pole nr 5 pomiar napięcia 20kV Obwody sterownicze pola 2/ Pole nr 5 pomiar napięcia 20kV Obwody sterownicze pola 1/ Pole nr 5 pomiar napięcia 20kV Obwody sterownicze pola 2/ Pole nr 5 pomiar napięcia 20kV Obwody sygnalizacyjne pola 5-12 Pole nr 5 pomiar napięcia 20kV Obwody blokad w polu 5-13 Pole nr 5 pomiar napięcia 20kV Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 5-21 Pole nr 5 o pomiar napięcia 20kV Schematy montażowe aparatury SN 5-22 Pole nr 5 o pomiar napięcia 20kV Schemat montażowy zabezpieczenia MiCOM P139 (A33) 5-23 Pole nr 5 o pomiar napięcia 20kV Schematy montażowe aparatury nn 5-24 Pole nr 5 o pomiar napięcia 20kV Schematy montażowe listew 1/ Pole nr 5 o pomiar napięcia 20kV Schematy montażowe listew 2/ Pole nr 5 o pomiar napięcia 20kV Elewacja celki pola SN

45 44 Nr. Rys. Tytuł Schematu 6-01 Pole nr 6 odpływ 2 (RS - 28) Schemat zasadniczy rozdzielni 20kV Stan projektowany 6-02 Pole nr 6 odpływ 2 (RS - 28) Schemat funkcjonalny pola 6-03 Pole nr 6 odpływ 2 (RS - 28) Koordynacja aparatury SN 1/ Pole nr 6 odpływ 2 (RS - 28) Koordynacja aparatury SN 2/ Pole nr 6 odpływ 2 (RS - 28) Koordynacja zabezpieczenia A33 (MiCOM P139) 6-06 Pole nr 6 odpływ 2 (RS - 28) Koordynacja obwodów okrężnych pola 6-07 Pole nr 6 odpływ 2 (RS - 28) Obwody prądowe pola 6-08 Pole nr 6 odpływ 2 (RS - 28) Obwody napięciowe pola 6-09 Pole nr 6 odpływ 2 (RS - 28) Obwody sterownicze pola 1/ Pole nr 6 odpływ 2 (RS - 28) Obwody sterownicze pola 2/ Pole nr 6 odpływ 2 (RS - 28) Obwody automatyki rozdzielni 20kV 6-12 Pole nr 6 odpływ 2 (RS - 28) Obwody sygnalizacyjne pola 6-13 Pole nr 6 odpływ 2 (RS - 28) Obwody blokad w polu 6-14 Pole nr 6 odpływ 2 (RS - 28) Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 6-21 Pole nr 6 odpływ 2 (RS - 28) Schemat montażowy wtyczki wyłącznika SN VD Pole nr 6 odpływ 2 (RS - 28) Schematy montażowe aparatury SN 1/ Pole nr 6 odpływ 2 (RS - 28) Schematy montażowe aparatury SN 2/ Pole nr 6 odpływ 2 (RS - 28) Schemat montażowy zabezpieczenia MiCOM P139 (A33) 6-25 Pole nr 6 odpływ 2 (RS - 28) Schematy montażowe aparatury nn 6-26 Pole nr 6 odpływ 2 (RS - 28) Schematy montażowe listew 1/ Pole nr 6 odpływ 2 (RS - 28) Schematy montażowe listew 2/ Pole nr 6 odpływ 2 (RS - 28) Elewacja celki pola SN

46 45 Nr. Rys. Tytuł Schematu 7-01 Pole nr 7 odpływ 3 (Świętoszów) Schemat zasadniczy rozdzielni 20kV Stan projektowany 7-02 Pole nr 7 odpływ 3 (Świętoszów) Schemat funkcjonalny pola 7-03 Pole nr 7 odpływ 3 (Świętoszów) Koordynacja aparatury SN 1/ Pole nr 7 odpływ 3 (Świętoszów) Koordynacja aparatury SN 2/ Pole nr 7 odpływ 3 (Świętoszów) Koordynacja zabezpieczenia A33 (MiCOM P139) 7-06 Pole nr 7 odpływ 3 (Świętoszów) Koordynacja obwodów okrężnych pola 7-07 Pole nr 7 odpływ 3 (Świętoszów) Obwody prądowe pola 7-08 Pole nr 7 odpływ 3 (Świętoszów) Obwody napięciowe pola 7-09 Pole nr 7 odpływ 3 (Świętoszów) Obwody sterownicze pola 1/ Pole nr 7 odpływ 3 (Świętoszów) Obwody sterownicze pola 2/ Pole nr 7 odpływ 3 (Świętoszów) Obwody automatyki rozdzielni 20kV 7-12 Pole nr 7 odpływ 3 (Świętoszów) Obwody sygnalizacyjne pola 7-13 Pole nr 7 odpływ 3 (Świętoszów) Obwody blokad w polu 7-14 Pole nr 7 odpływ 3 (Świętoszów) Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 7-21 Pole nr 7 odpływ 3 (Świętoszów) Schemat montażowy wtyczki wyłącznika SN VD Pole nr 7 odpływ 3 (Świętoszów) Schematy montażowe aparatury SN 1/ Pole nr 7 odpływ 3 (Świętoszów) Schematy montażowe aparatury SN 2/ Pole nr 7 odpływ 3 (Świętoszów) Schemat montażowy zabezpieczenia MiCOM P139 (A33) 7-25 Pole nr 7 odpływ 3 (Świętoszów) Schematy montażowe aparatury nn 7-26 Pole nr 7 odpływ 3 (Świętoszów) Schematy montażowe listew 1/ Pole nr 7 odpływ 3 (Świętoszów) Schematy montażowe listew 2/ Pole nr 7 odpływ 3 (Świętoszów) Elewacja celki pola SN

47 46 Nr. Rys. Tytuł Schematu 8-01 Pole nr 8 odpływ 4 (Ławszowa) Schemat zasadniczy rozdzielni 20kV Stan projektowany 8-02 Pole nr 8 odpływ 4 (Ławszowa) Schemat funkcjonalny pola 8-03 Pole nr 8 odpływ 4 (Ławszowa) Koordynacja aparatury SN 1/ Pole nr 8 odpływ 4 (Ławszowa) Koordynacja aparatury SN 2/ Pole nr 8 odpływ 4 (Ławszowa) Koordynacja zabezpieczenia A33 (MiCOM P139) 8-06 Pole nr 8 odpływ 4 (Ławszowa) Koordynacja obwodów okrężnych pola 8-07 Pole nr 8 odpływ 4 (Ławszowa) Obwody prądowe pola 8-08 Pole nr 8 odpływ 4 (Ławszowa) Obwody napięciowe pola 8-09 Pole nr 8 odpływ 4 (Ławszowa) Obwody sterownicze pola 1/ Pole nr 8 odpływ 4 (Ławszowa) Obwody sterownicze pola 2/ Pole nr 8 odpływ 4 (Ławszowa) Obwody automatyki rozdzielni 20kV 8-12 Pole nr 8 odpływ 4 (Ławszowa) Obwody sygnalizacyjne pola 8-13 Pole nr 8 odpływ 4 (Ławszowa) Obwody blokad w polu 8-14 Pole nr 8 odpływ 4 (Ławszowa) Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 8-21 Pole nr 8 odpływ 4 (Ławszowa) Schemat montażowy wtyczki wyłącznika SN VD Pole nr 8 odpływ 4 (Ławszowa) Schematy montażowe aparatury SN 1/ Pole nr 8 odpływ 4 (Ławszowa) Schematy montażowe aparatury SN 2/ Pole nr 8 odpływ 4 (Ławszowa) Schemat montażowy zabezpieczenia MiCOM P139 (A33) 8-25 Pole nr 8 odpływ 4 (Ławszowa) Schematy montażowe aparatury nn 8-26 Pole nr 8 odpływ 4 (Ławszowa) Schematy montażowe listew 1/ Pole nr 8 odpływ 4 (Ławszowa) Schematy montażowe listew 2/ Pole nr 8 odpływ 4 (Ławszowa) Elewacja celki pola SN

48 47 Nr. Rys. Tytuł Schematu 9-01 Pole nr 9 REZERWA Schemat zasadniczy rozdzielni 20kV Stan projektowany 9-02 Pole nr 9 REZERWA Schemat funkcjonalny pola 9-03 Pole nr 9 REZERWA Koordynacja aparatury SN 1/ Pole nr 9 REZERWA Koordynacja aparatury SN 2/ Pole nr 9 REZERWA Koordynacja zabezpieczenia A33 (MiCOM P139) 9-06 Pole nr 9 REZERWA Koordynacja obwodów okrężnych pola 9-07 Pole nr 9 REZERWA Obwody prądowe pola 9-08 Pole nr 9 REZERWA Obwody napięciowe pola 9-09 Pole nr 9 REZERWA Obwody sterownicze pola 1/ Pole nr 9 REZERWA Obwody sterownicze pola 2/ Pole nr 9 REZERWA Obwody automatyki rozdzielni 20kV 9-12 Pole nr 9 REZERWA Obwody sygnalizacyjne pola 9-13 Pole nr 9 REZERWA Obwody blokad w polu 9-14 Pole nr 9 REZERWA Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola 9-21 Pole nr 9 REZERWA Schemat montażowy wtyczki wyłącznika SN VD Pole nr 9 REZERWA Schematy montażowe aparatury SN 1/ Pole nr 9 REZERWA Schematy montażowe aparatury SN 2/ Pole nr 9 REZERWA Schemat montażowy zabezpieczenia MiCOM P139 (A33) 9-25 Pole nr 9 REZERWA Schematy montażowe aparatury nn 9-26 Pole nr 9 REZERWA Schematy montażowe listew 1/ Pole nr 9 REZERWA Schematy montażowe listew 2/ Pole nr 9 REZERWA Elewacja celki pola SN

49 48 Nr. Rys. Tytuł Schematu Pole nr 10 REZERWA Schemat zasadniczy rozdzielni 20kV Stan projektowany Pole nr 10 REZERWA Schemat funkcjonalny pola Pole nr 10 REZERWA Koordynacja aparatury SN 1/ Pole nr 10 REZERWA Koordynacja aparatury SN 2/ Pole nr 10 REZERWA Koordynacja zabezpieczenia A33 (MiCOM P139) Pole nr 10 REZERWA Koordynacja obwodów okrężnych pola Pole nr 10 REZERWA Obwody prądowe pola Pole nr 10 REZERWA Obwody napięciowe pola Pole nr 10 REZERWA Obwody sterownicze pola 1/ Pole nr 10 REZERWA Obwody sterownicze pola 2/ Pole nr 10 REZERWA Obwody automatyki rozdzielni 20kV Pole nr 10 REZERWA Obwody sygnalizacyjne pola Pole nr 10 REZERWA Obwody blokad w polu Pole nr 10 REZERWA Obwody telemechaniki i łącza inżynierskiego w polu Obwody pomocnicze pola Pole nr 10 REZERWA Schemat montażowy wtyczki wyłącznika SN VD Pole nr 10 REZERWA Schematy montażowe aparatury SN 1/ Pole nr 10 REZERWA Schematy montażowe aparatury SN 2/ Pole nr 10 REZERWA Schemat montażowy zabezpieczenia MiCOM P139 (A33) Pole nr 10 REZERWA Schematy montażowe aparatury nn Pole nr 10 REZERWA Schematy montażowe listew 1/ Pole nr 10 REZERWA Schematy montażowe listew 2/ Pole nr 10 REZERWA Elewacja celki pola SN

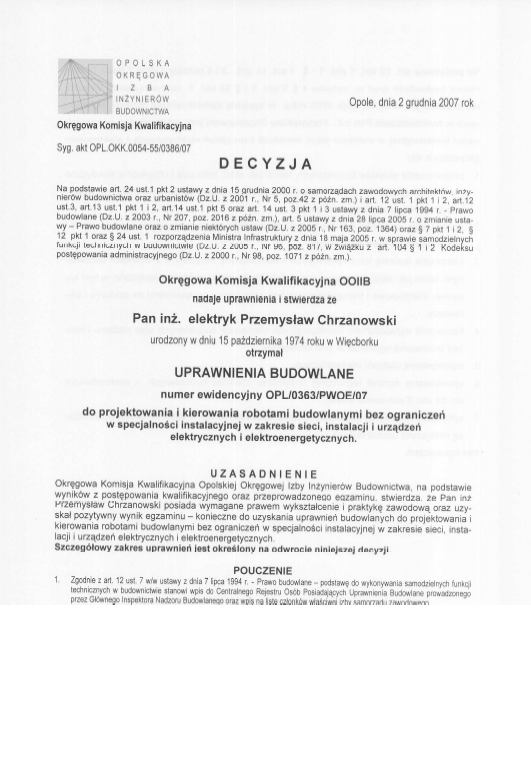

50 49 9. KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PROJEKTANTÓW
