1 Czerniejewo, r. RIŚ SP 1. Parametry okładzin sufitowych: Dodatkowe informacje dotyczące dokumentacji projektowej płyty akustyczne dekoracyjne z wełny drzewnej łączonej magnezytem 25 mm np. Heradesign Superfine 25 mm lub równoważne. Profile z kształtowników stalowych, Należy stosować systemowy ruszt ze stali ocynkowanej wykonany wg instrukcji dostawcy systemu. Do montażu sufitów stosuje się następujące typy profili stalowych: Profil CD 60 o grubości 0,6 mm Profil konstrukcyjny w sufitach podwieszanych, okładzinach sufitowych i ściennych oraz w poddaszach. Łączniki, Do montażu i sufitów stosuje się następujące typy łączników: 1. Łącznik wzdłużny - do łączenia (przedłużania) profil CD Wieszak prosty ES 75 ( dla opuszczeni do 100 mm) Wkręty Wkręty systemowe do stosowania w systemach akustycznych z wełny drzewnej należy używać tylko specjalnych, systemowych blachowkrętów oraz wkrętów do drewna w kolorze płyty. 9 szt /płytę Płyty akustyczne na sufit Dekoracyjne płyty akustyczne z wełny drzewnej łączonej magnezytem.malowane na kolor Natur 13, ostateczna próbka do akceptacji architekta. Sufity akustyczne wykonać zgodnie z rysunkami szczegółowymi. Montaż za pomocą niewidocznych wkrętów systemowych w kolorze płyty na dystansie 75 mm od blachy Klasa pochłaniania 0,90(L) dla niskich częstotliwości z wełną mineralna 25 mm 90 kg/m3 ( suficie), Szerokość włókna 1 mm Grubość 25 mm Sufit Grubość 35 mm na ścianie ( płyta gładka ) pochłanianie 0,30 Wymiar paneli 1200x600 Tolerancja wymiarowa +/-1 mm 1

2 Duża odporność na uszkodzenia mechaniczne- klasa 1A Krawędź fazowana Niska emisyjność cząstek stałych( czystość powietrza). Płyty malowane fabrycznie na kolor podobny do RAL 1015 lub dowolny inny zgodny z projektem wnętrz Możliwość odświeżania przez malowanie bez znacznych strat w pochłanianiu hałasu( trwałość funkcji akustycznej) Wykonanie sufitów podwieszanych i okładzin ścian z dekoracyjnych płyt z wełny drzewnej łączonej magnezytem. - wykonanie rusztu stalowego dwupoziomowego krzyżowego zamocowanego do konstrukcji stropu - wytrasowanie i zamocowanie wieszaków ES 75 - wykonanie ruszt z profili głównych typu CD 60 co 600 mm w osi przy zastosowaniu łączników wzdłużnych - wyregulowanie poziomu lub pionu rusztu, Płyty sezonować w pomieszczeniu gdzie maja być montowane przez około 5-7 dni po otwarciu kartonów. - zamocowanie dekoracyjnych płyt akustycznych z wełny drzewnej łączonej magnezytem do rusztu za pomocą wkrętów w odległości 85 mm od dachu. ( szt wkrętów / m2). Sufit z płyt akustycznych z wełny drzewnej łączonej magnezytem należy wykonać w taki sposób, aby uzyskać estetyczną powierzchnie Sufit podwieszać powyżej instalacji możliwie wysoko. Pod konstrukcję do montażu sufitu i ściany wykonać zgodnie z wytycznymi i standardami dostawcy systemu. Uszkodzenia włókien malować farbami spray w kolorze płyty. 2. Parametry okładzin sufitowych - okładziny ścian montować również na profilach CD 60 + ES 75. Okładziny zaczynać układać 100 mm ponad posadzką aby umożliwić czyszczenie podłogi. Płyty na ścianie powinny być o grubości 35 mm. Okładzina wymagana na dwóch ścianach prostopadłych (krótka i długa) od podłogi do 4 m nad arenę. Za bramkami płyty chronić siatkami spowalniającymi odsuniętymi od płyt min. 80 cm. 3. Instalacja ogrzewania rynien nie wchodzi w zakres zamówienia. 4. Instalacja oświetlenia wchodzi w zakres zamówienia. 5. Złącze kablowe wolnostojące ZKPp z pomiarem pośrednim na działce odbiorcy przy granicy z pasem drogowym jest do realizacji po stronie operatora sieci. Pozostała linia zalicznikowa realizacja po stronie Wykonawcy. 2

3 6. Nie ma przekroju E-E - na rzucie omyłkowo nie została usunięta etykieta. Przekroje są od A-A do D-D. 7. Balustrada w duszy klatki schodowej nie występuje, w klatce schodowej K2 jest przewidziana platforma schodowa wewnętrzna typu UTB T z balustradą. 8. Częściowo na murku także występuje balustrada, widoczna na rzucie dachu oraz przekroju. Balustrada zewnętrzna ze stali malowanej proszkowo na kolor stolarki okiennej. Należy ująć w ofercie. 9. W ofercie należy ująć 2 szt. świetlika Ś1. Zestawienie świetlików w dokumentacji. 10. W miejscu wskazanym na rzucie należy wykonać wzmocnienie podłogi sportowej należy zagęścić ruszt krzyżowy, zarówno dolne jak i górne belki. Zagęszczenie należy uzgodnić z dostawcą systemu. W projekcie przewidziano zagęszczenie dwukrotnie większe niż standardowe zagęszczenie na pozostałej części podłogi. 11. Należy ująć rysunki sportowców w ofercie. Rysunki sportowców należy wykonać z blachy stalowej kwasoodpornej gr. 1,5mm, szer. 8cm. Blachę odsunąć od lica elewacji na min. 8cm. Mocowanie na dystansach, zgodnie z zaleceniami dostawcy elementów. 12. Parametry kortu Squasha który, należy ująć w ofercie: SPECYFIKACJA SYSTEM 40 1.Każdy element kortu squasha musi posiadać certyfikat WSF (World Squash Federation) 2.Panelowa ściana frontowa i lewa ściana boczna kortu muszą być połączone punktowo metalowymi kotwami na dystans ze ścianami budynku. Niedopuszczalne jest mocowanie paneli ściennych do ściany budynku za pomocą stelaża (drewnianego, metalowego lub innego typu). (Opis systemu 100 ściana lewa lub prawa w tym przypadku). Prawą boczną ścianę kortu należy wykonać w systemie niezależnym od ścian budynku. Ściana systemowa musi mieć grubość 100mm. Konstrukcję ściany muszą stanowić panele o maksymalnej grubości 18mm oraz profile aluminiowe. Ściana systemowa musi być wypełniona suszonym piaskiem kwarcowym w minimalnej ilości kg. Linia autu musi być wklęsła i wykonana z aluminium. Między ścianą systemową, a ścianą pomieszczenia muszą być umieszczone piłko chwyty gwarantujące piłce powrót na kort po zagraniu w aut. 3.Do budowy ściany frontowej kortu należy zastosować 3 panele o długości nie mniejszej niż 640cm 4.Przestrzeń między panelami lewej ściany bocznej i ściany frontowych kortu, a ścianami budynku musi być wypełniona suszonym ogniowo piaskiem kwarcowym 1-4mm w ilości, co najmniej1500 kg (każda ściana). 5.Ściany frontowa i boczne kortu nie mogą po montażu posiadać widocznych fug między panelami, muszą gwarantować jednakowe zachowanie piłki przy odbiciu, muszą być odporne na uderzenie piłki i rakiety, muszą posiadać możliwość zmywania śladów pozostawionych przez piłkę. 6.Podłoga sportowa w korcie musi posiadać certyfikat WSF i wys. 7cm. Panele wierzchnie muszą umożliwiać wchłanianie potu i muszą posiadać specjalny szlif 3

4 przeznaczony dla podłóg squash. Panele wierzchnie w kolorze jasnym muszą być fabrycznie głęboko impregnowane i odporne na działanie promieniowania UV. Szpary dylatacyjne pomiędzy podłogą sportową, a ścianami bocznymi pomieszczenia należy wykonać pod panelami ścian bocznych tak, aby nie były widoczne dla użytkowników kortu. Podłoga sportowa całkowita wysokość 70mm. Poszczególne warstwy: a)folia PU b)podkładki wyrównujące c)poduszki amortyzujące (granulat gumowy) wys. 18mm d)legary wzdłużne jodła wymiary: 4000 x 95 x 15mm e)ślepa podłoga jodła wymiary: 4000 x 95 x 15mm f)folia PU g)parkiet jesion (czterokrotnie klejone panele głęboko impregnowane odporne na promienie UV, posiadające szlif przeznaczony do gry w squash) wymiary: x 139 x 15,6mm 7.Ściana tylna kortu musi być wykonana z bezpiecznego szkła SEKURIT o grubości 12mm. Konstrukcję szklanej ściany stanowią profile aluminiowe o szerokości 15-17cm. Górny profil musi posiadać wklęsłą linię autu. 8.Zamek drzwi wejściowych kortu nie może posiadać mechanizmu sprężynowego. 9.Linie autu na ścianie frontowej, na ścianie tylnej szklanej i na ścianach bocznych kortu muszą być wykonane z aluminiowych wklęsłych profili gwarantujących łatwą ocenę trafienia piłki w aut. 10.Dolna blacha autu TIN musi być wykonana z aluminium i musi posiadać możliwość regulowania wysokości w zakresie 430mm-480mm i nie może posiadać szczeliny między podłogą sportową, w której mogłaby pozostawać piłka podczas gry. TIN musi posiadać certyfikat WSF (Word Squash Federation) 13. Zamawiający nie posiada projektu aranżacji wnętrz. Specyfikacja wyposażenia meblowego do ustalenia z Zamawiającym, na etapie realizacji. 14. W ofercie należy ująć stojak na rowery np: Freekids street lub podobny ze stali nierdzewnej. 15. Drzwi do świetlicy należy ująć w ofercie. 16. W projekcie nie występują rolety sterowane elektrycznie zgodnie z zestawieniem stolarki PW_04 część okien ma zaprojektowane rolety materiałowe sterowane ręcznie. 17. Zapis: o ścianie lamelowej (wygrodzenie pomieszczenia gospodarczego) dotyczy przestrzeni pod schodami po prawej stronie osi K, należy ująć w ofercie. 18. Należy ująć w ofercie czerpnie ścienne z żaluzji fasadowych. 19. Sterowanie oświetleniem realizowane będzie za pomocą wyłączników np. pojedynczych, podwójnych itd. Sterowanie oświetlenia hali sportowej 4

5 realizowane będzie z tablicy TSO. Oprawy oświetleniowe przystosowane mają być do sterowania DALI. 20. Roletki wewnętrzne - Roletki tkaninowe w kasecie i z prowadnicami płaskimi Roletki w kasecie z prowadnicą płaską przeznaczone do montażu do listwy przyszybowej, płaska prowadnica nachodzi delikatnie na szybę przytrzymując materiał przy oknie nawet w pozycji uchylonej i niwelując prześwity dając poczucie prywatności. Idealnie dopasowane do okien PCV oraz drewnianych stają się integralną częścią okna. Kasetka chroni materiał przed zabrudzeniem i utratą koloru oraz maskuje rurę nawojową. Roletką steruje się za pomocą łańcuszka kulkowego umieszczonego z boku roletki. Montaż roletki odbywa się poprzez przykręcenie kasetki do listwy przyszybowej (kasetę można wykonać również w wersji przyklejanej bezinwazyjnej nie wymagającej wiercenia w oknie) oraz doklejenie prowadnic bocznych. Tkanina półprzepuszczająca impregnowana, kolor materiału: szary, Kolor obudowy: biały Opis sauny którą należy ująć w ofercie: - Sauna wykonana z w całości (ściany, sufit, meble)-przekrój paneli 15x80mm; desek ławowych 30x90 mm. - Konstrukcja z drewna sosnowego. - podłoga wyłożona terakotą - Izolacja hydro-termiczna wełna mineralna hydrofobizowana + fińska folia aluminiowa - oświetlenie min 3 lampy - drzwi szklane - moc 15 kw - wymiary: 2,7x3,8 m, wys. 2,4 m - 3 poziomy ław (5-6 ławek), zagłówki, podest, obudowa pieca, kamień rżnięty na ścianie za piecem - system wentylacyjny wewnętrzny - system alarmowy - podłączenie elektryczne - napięcie trójfazowe przewód zasilający 5x6 mm - sterowanie zewnętrzne - wyposażenie: cebrzyk z łyżką, termohigrometr, klepsydra oraz instrukcja użytkowania 21. Balustrady trybun - balustrada całoszklona h=110cm wg rozwiązania systemowego danego Producenta. Na schodach zewnętrznych: pochwyt stalowy, systemowy malowany proszkowo na kolor stolarki okiennej i drzwiowej. 22. Wyposażenie pomieszczenia siłowni nie jest przedmiotem zamówienia. 23. Zamawiający w materiałach przetargowych określił minimalne wymagane parametry podłogi sportowej. Informuje się zatem, że wskazanie nazw zwyczajowych czy producentów w zamieszczonym opisie przedmiotu zamówienia służy wyłącznie określeniu cech, parametrów technicznych i jakościowych. Zamawiający dopuszcza możliwość zastosowania materiałów równoważnych, pod warunkiem, że proponowany przez Wykonawcę produkt będzie posiadał nie gorsze niż podane w SIWZ parametry techniczne, jakościowe, użytkowe i funkcjonalne. Na podstawie art. 30 ust. 5 ustawy z dnia 29 stycznia 2004r. Prawo Zamówień Publicznych (t.j. Dz. U. z 2015r. poz ze zm.) to wykonawca, który powołuje się na rozwiązania równoważne, jest zobowiązany wykazać, że oferowane przez niego dostawy, usługi, roboty budowlane spełniają wymagania określone przez Zamawiającego. Nie jest także zadaniem dla Inwestora 5

6 wskazywanie potencjalnym Wykonawcom systemowych rozwiązań które spełniają wymogi. Zmawiający dopuszcza zastosowanie systemowej posadzki sportowej z wierzchnią warstwą wykładziny typu linoleum o parametrach nie gorszych niż: - system winien posiadać badania na zgodność z PN-EN grubość wykładziny całkowita min 3,2 mm, - odporność na ścieranie EN ISO = 0,43 g, - współczynnik połysku EN ISO 2813 = 7%, - palność EN Cfl-s1 cały system, - wykładzina odporna na przypalanie papierosem wg EN 1399, - wykładzina odporna na uderzenia EN 1517 brak uszkodzeń, - powierzchnia zabezpieczona fabrycznie przez naniesienie powłoki ochronnej na bazie poliuretanu PUR utwardzonego promieniami UV, - min. 5 lat gwarancji producenta na wykładzinę. Zamawiający dopuszcza składanie ofert równoważnych. Jako równoważny zostanie uznany ten materiał, który posiada następujące parametry: - zabezpieczenie powierzchni wykładziny przez fabrycznie naniesienie powłoki ochronnej na bazie poliuretanu PUR utwardzonego promieniami UV; - gr. min. 3,2 mm - odporność na ścieranie zgodna z EN ISO palność zgodna z EN Cfl-s1, - wykładzina odporna na przypalanie papierosem wg EN 1399, - wykładzina odporna na uderzenia EN 1517 brak uszkodzeń - grubość legarów min 20 min., Zamawiający będzie wymagał, aby sama wykładzina posiadała co najmniej jeden międzynarodowy Certyfikat np. IHF, FIBA itp., bądź miała zastosowanie w jednym z systemowych rozwiązań posiadających w/w certyfikaty. Spełnienie w/w wymagań nie wynika z przeznaczenia obiektu do rozgrywek międzynarodowych, lecz ma na celu wyeliminowanie zastosowania przez Wykonawców - oferentów produktów zamiennych o niskim standardzie. Dokumenty jakimi winien dysponować oferent na etapie składania oferty: - Karta techniczna proponowanego systemu potwierdzona przez producenta (z pieczątką podpisem producenta w oryginale), - Klasyfikacja ogniowa na cały system min. Cfl s1, - Autoryzacja producenta systemu podłogi sportowej wystawiona dla wykonawcy z podaniem miejsca realizacji, - Min. 5-letnia gwarancja na cały system posadzki sportowej, potwierdzona przez producenta systemu. 24. Charakterystyka i przykładowy przekrój przez posadzkę sportową na ruszcie z zastosowaniem wykładziny linoleum: Posadzka wielofunkcyjna LEGAROWANA z wierzchnią warstwą z fabrycznie naniesioną powłoką poliuretanowa PUR z UV. System ma zapewnić znakomite warunki do uprawiania wielu dyscyplin sportu np. koszykówki, siatkówki, piłki ręcznej oraz jako podłoga do przeprowadzania zajęć z dziećmi. Wykładzina sportowa 3,2 mm jest wykładziną ekologiczną produkowaną z naturalnych produktów takich jak olej lniany, żywica naturalna, korek, mączka drzewna i barwniki. Jest wykładziną homogeniczną, jednowarstwową o warstwie ścieralnej 3,2mm. Stanowi to gwarancję długowieczności, 6

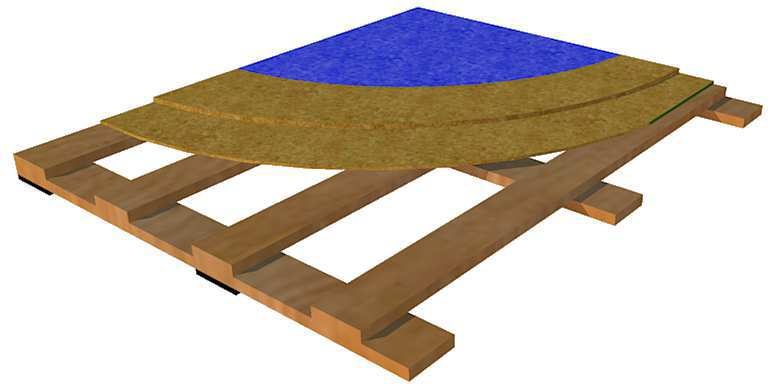

7 zachowania przez cały czas jednakowej kolorystyki i braku niebezpieczeństwa rozwarstwiania się. Jest antybakteryjna, antystatyczna, nie powoduje wyładowań elektrostatycznych. Jest łatwa do czyszczenia, nie wymaga lakierowania, cyklinowania i pastowania. Jest odporna na żar z papierosa, oleje mineralne, ekstremalne obciążenia punktowe typu stoliki i krzesełka. Idealnie nadaje się do wszelkiego rodzajów sportów zespołowych poprzez odpowiedni poślizg i imprez masowych poza sportowych bez potrzeby dodatkowego zabezpieczenia typu rozkładana wykładzina ochronna. Pozwala uprawiać sport osobom niepełnosprawnym na wózkach inwalidzkich oraz uprawiać piłkę rowerową, ponieważ temperatura tarcia nie powoduje żadnych uszkodzeń. Nadaje się na ogrzewanie podłogowe. Posiada Certyfikat wg EN Folia budowlana, gr. 0,2mm. 2. Systemowy element elastyczny w rozstawie osiowym 500 mm 3. Podkładka/klin drewniany 4. Legar dolny w rozstawie osiowym 500mm (wymiar 20 mm x 90 mm) 5. Legar górny w rozstawie osiowym 250 mm (wymiar 20 mm x 90 mm) 6. Płyta wilgocioodporna typu P5 (2 x 12 mm ) 7. Nawierzchnia: wykładzina sportowa typu Linoleum 8. Listwy przyścienne systemowe z drewna iglastego, kolor naturalny, malowane lakierem bezbarwnym z otworami umożliwiającymi wentylację podłogi 9. Linie boisk - wg wytycznych inwestora WYSOKOŚĆ CAŁKOWITA SYSTEMU: 95 mm Dokumentacja systemu: System posiada Świadectwo ITD na zgodność z normą PN-EN w tym m.in. a) tarcie ( śliskość) metoda wg PN-EN I30364:2011 b) amortyzacja uderzenia metoda wg PN-EN 14808:2006, c) odkształcenie pionowe metoda wg PN-EN 14809:2006, 7

8 d) współczynnik odbicia pilki metoda wg PN-,EN 12235:2005, e) zachowanie pod obciążeniem tocznym, metoda wg PN-EN 1569:2002 f) odporność na wgniecenie metoda wg PN-EN 1516 g) odporność na uderzenie, metoda wg PN-EN 1517 h) Certyfikat PCA Klasyfikacja reakcji na ogień wg PN-EN wg wg PN-EN ISO :2010 i PN-EN ISO 11925:2010 w tym m.in.: spełnienie wymagań Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U nr 75, poz. 690 z późniejszymi zmianami w zakresie zapalności, określenie klasy reakcji na ogień wg wymagań PN-EN 13823:2010 i) wykładzina posiada m.in. Certyfikat FIBA itd. Zamawiający informuje, że niniejsze informacje stanowią integralną część SIWZ i będą wiążące przy składaniu ofert. 8
