PLAFONY LED. Dział produktów przeznaczonych do oświetlenia : korytarzy ciągów komunikacyjnych pomieszczeń biurowych

Transkrypt

1 PLAFONY LED Dział produktów przeznaczonych do oświetlenia : korytarzy ciągów komunikacyjnych pomieszczeń biurowych Na zamówienie wykonujemy produkty z inną mocą źródła led.. 59

2 PLAFONY Napięcie zasilania (V) LEDRING-520-DIMM 28KWh/1000h incl ,50Hz / 4000 (±5%) Wymiary montażowe (mm) Waga (kg) nawierzchniowy F=520, H=69, G=415 A=222, B=5,5 aluminium RAL 9016 opal PC opcjonalnie 4,2 Oddział firmowy systemu 60

3 PLAFONY Napięcie zasilania (V) LEDRING-800-DIMM 28KWh/1000h incl ,50Hz / 4000 (±5%) Wymiary montażowe (mm) Waga (kg) nawierzchniowy F=800, H=110, G=700 A=620, B=220 aluminium RAL 9016 opal PC opcjonalnie 12,2 Oddział firmowy systemu 61

4 PLAFONY Napięcie zasilania (V) LEDRING-1065-DIMM 28KWh/1000h incl ,50Hz / 4000 (±5%) Wymiary montażowe (mm) Waga (kg) nawierzchniowy F=1065, H=125, G=965 A=870, B=285 aluminium RAL 9016 opal PC opcjonalnie 17,2 Oddział firmowy systemu 62

5 PLAFONY Napięcie zasilania (V) LEDRING-520-DIMM 28KWh/1000h incl.dimm 1-10V ,50Hz (±5%) Wymiary montażowe (mm) Waga (kg) nawierzchniowy F=520, H=69, G=415 A=222, B=5,5 aluminium RAL 9016 opal PC opcjonalnie 4,2 Oddział firmowy systemu 63

6 INSTRUKCJA MONTAŻU LEDRING 1.Montaż a) ostrożnie wyjąć oprawę z opakowania i umieścić na stabilnej powierzchni (podłoga, stół) b) zdjąć ring z płytą UWAGA! korpus mocowany jest na magnesach, w celu zdjęcia szarpnąć mocno ramką po czym odpiąć karabińczyki zabezpieczające ramkę c) przykręcenie oprawy do sufitu: oprawa mocowana jest do sufitu na sześciu otworach o średnicy 6,5mm d) montaż zwieszany: - rozwiercić 6 otworów montażowych na średnicę 8mm, przykręcić regulatory. przykręcić zawieszenia uniwersalne i elektryczne do sufitu - odkręcić lekko nakrętkę zewnętrzną regulatora, wsuwać linkę aż do osiągnięcia pożądanej wysokości zawieszenia i skręcić ponownie nakrętkę. Wsuwanie głębiej linki powoduje podnoszenie oprawy. W celu opuszczenia poluzować nakrętkę regulatora i wcisnąć ją w stronę oprawy linka zacznie się wysuwać. e) podłączenie zasilania: - przeprowadzić przewód zasilający przez otwór w podstawie oprawy - podłączyć przewody zasilające wg oznakowania na kostce f) zapiąć karabińczyki i założyć korpus 2. Postanowienia końcowe: - podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami - dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem elektrycznym. - producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji - producent zastrzega sobie możliwość zmian konstrukcji produktu - nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza - aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy się na stronie: Oddział firmowy systemu 64

7 Współczynnik mocy cos φ CR IP44 20KWh/1000h >0,90 230V 50Hz / 6000 (±5%) Akcesoria montażowe Gwarancja nastropowy 405x405x100(h) blacha stalowa + szkło satyna / opal szkło mikrofalowy 8m 140 stopni / 5s-15min 2-lata Oddział firmowy systemu 65

8 Współczynnik mocy cos φ CR IP44 20KWh/1000h >0,90 230V 50Hz / 6000 (±5%) Akcesoria montażowe Gwarancja nastropowy 405x405x100(h) blacha stalowa + szkło chrom / opal szkło mikrofalowy 8m 140 stopni / 5s-15min 2-lata Oddział firmowy systemu 66

9 Współczynnik mocy cos φ CR IP44 20KWh/1000h >0,90 230V 50Hz / 6000 (±5%) Akcesoria montażowe Gwarancja nastropowy 410x90(h) blacha stalowa + szkło satyna / opal szkło mikrofalowy 8m 140 stopni / 5s-15min 2-lata Oddział firmowy systemu 67

10 Współczynnik mocy cos φ CR IP44 20KWh/1000h >0,90 230V 50Hz / 6000 (±5%) Akcesoria montażowe Gwarancja nastropowy 410x90(h) blacha stalowa + szkło chrom / opal szkło mikrofalowy 8m 140 stopni / 5s-15min 2-lata Oddział firmowy systemu 68

11 INSTRUKCJA MONTAŻU CR, CR, CR, CR 1.Montaż a) Ostrożnie wyjąć oprawę z opakowania i umieścić na stabilnej powierzchni (podłoga, stół) b) Zdjąć obwódkę ozdobną unosząc do góry jednocześnie trzymając podstawę. c) Zdjąć klosz szklany ostrożnie odsuwając metalowe uchwyty. Należy zachować ostożność aby nie uszkodzić klosza zbyt gwałtownym odsunięciem uchwytów. d) Przykręcenie oprawy do sufitu: oprawa mocowana jest do sufitu na 4 otworach o średnicy 8mm e) Podłączenie zasilania: - przeprowadzić przewód zasilający przez otwór w podstawie oprawy - podłączyć przewody zasilające wg oznakowania na kostce f) Założyć klosz oraz nasunąć metalowe uchwyty. Należy zachować ostożność aby nie uszkodzić klosza zbyt gwałtownym nasunięciem uchwytów. g) Nasunąć ozdobną obwódkę. 2. Postanowienia końcowe: - podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami - dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem elektrycznym. - producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji - producent zastrzega sobie możliwość zmian konstrukcji produktu - nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza - aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy się na stronie: Oddział firmowy systemu 69

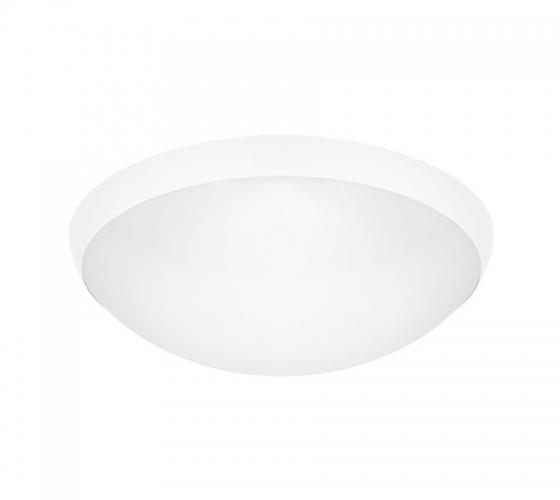

12 Współczynnik mocy cos φ PL10-CR BS 10KWh/1000h 0,97 230V 50Hz / 4000 (±5%) Akcesoria montażowe Gwarancja nastropowy 386x386x75(h) PC biały opal PC mikrofalowy 8m 360 stopni / 5s-15min 2-lata Zakres regulacji czujnika ruchu : zasięg czujnika max.8m ustawiany w zakresach : 1m / 2,4m / 4m / 8m poziom światła ( czułość ) ustawiany w zakresach : 2lux / 5lux / 20lux / 30lux czas działania światła po wykryciu ruchu max.30min ustawiany w zakresach : 6s / 30s / 180s / 300s / 15min. / 30min Oddział firmowy systemu 70

13 Współczynnik mocy cos φ PL15-CR BA 15KWh/1000h 0,97 230V 50Hz st.C (±5%) Akcesoria montażowe Gwarancja nastropowy 210x55(h) PC biały opal PC mikrofalowy 8m 360 stopni / 5s-15min 2-lata Zakres regulacji czujnika ruchu : zasięg czujnika max.8m ustawiany w zakresach : 1m / 2,4m / 4m / 8m poziom światła ( czułość ) ustawiany w zakresach : 2lux / 5lux / 20lux / 30lux czas działania światła po wykryciu ruchu max.30min ustawiany w zakresach : 6s / 30s / 180s / 300s / 15min. / 30min Oddział firmowy systemu 71

14 Współczynnik mocy cos φ PL24-CR KWh/1000h 0,97 230V 50Hz (±5%) Gwarancja Waga (kg) nastropowy 238x55(h) ABS biały opal PC mikrofalowy 8m 360 stopni / 5s-15min 2-lata 0,65 Zakres regulacji czujnika ruchu : zasięg czujnika max.8m ustawiany w zakresach : 1m / 2,4m / 4m / 8m poziom światła ( czułość ) ustawiany w zakresach : 2lux / 5lux / 20lux / 30lux czas działania światła po wykryciu ruchu max.30min ustawiany w zakresach : 6s / 30s / 180s / 300s / 15min. / 30min Oddział firmowy systemu 72

15 Współczynnik mocy cos φ PL15-CR IK10 15KWh/1000h 0,97 230V 50Hz (±5%) Gwarancja Waga (kg) nastropowy 300x90(h) PC biały opal PC mikrofalowy 8m 140 stopni / 5s-15min 2-lata 0,65 Oddział firmowy systemu 73

16 INSTRUKCJA MONTAŻU PL15-CR IK10 1.Montaż a) Wyjąć oprawę z opakowania i umieścić na stabilnej powierzchni (podłoga, stół) b) Zdjąć obwódkę ozdobną przekręcając obwódkę w prawo o 30 jednocześnie trzymając podstawę. c) Zdjąć klosz.. d) Przykręcenie oprawy do sufitu: oprawa mocowana jest do sufitu na 4 otworach o średnicy 8mm e) Podłączenie zasilania: - przeprowadzić przewód zasilający przez otwór w podstawie oprawy - podłączyć przewody zasilające wg oznakowania na kostce f) Założyć klosz.. g) Nasunąć ozdobną obwódkę i przekręcić w lewo o Postanowienia końcowe: - podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami - dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem elektrycznym. - producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji - producent zastrzega sobie możliwość zmian konstrukcji produktu - nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza - aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy się na stronie: Oddział firmowy systemu 74

17 INSTRUKCJA DZIAŁANIA CZUJNIKA CR, CR, CR, CR, PL15-CR IK10 1.Ustawienie działanie czujnika mokrofalowego Funkcja LUX - Natężenie światła Praca czujnika ruchu może odbywać się w warunkach oświetlenia dziennego i nocnego. Możliwość ustawienia natężenia światła od wartości minimalnej 5 lx do maksymalnej 2000 lx. Funkcja TIME - Czas świecenia Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia się światła. Opóźnienie jest regulowane i można je ustawić od wartości minimalnej 5s do maksymalnej 10min. Opóźnienie wyłączenia oświetlenia - czas trwania załączenia oświetlenia jest modyfikowany w sposób ciągły ("time-delay"). Funkcja SENS - Strefa działania Obszar działania czujnika ruchu jest regulowany - strefa wykrywania ruchu jest okręgiem, którego średnicę możemy płynnie regulować na poziomie 2m, 5m, 8m. 2. Postanowienia końcowe: - podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami - dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem elektrycznym. - producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji - producent zastrzega sobie możliwość zmian konstrukcji produktu - nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza - aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy się na stronie: Oddział firmowy systemu 75

18 LEDGIP plafony ręcznie wykonane Opracowany i wykonany produkt przez doświadczonych rzemieślników gwarantuje najwyższą jakość. Jednocześnie produkt wyposażony w nowoczesne oświetlenie led znakomicie spełnia funkcję nie tylko estetyczne ale jest w pełni użyteczny w pomieszczeniach prywatnych jak i publicznych. Oddział firmowy systemu 76

19 LEDGIP plafony do wielokrotnego malowania Produkt wykonany z masy ceramicznej nadaje się do wielokrotnego malowania dowolną farbą dekoracyjną.dzięki temu pomimo zmiany aranżacji wnętrza zawsze będzie znakomicie komponował się z odświeżonym pomieszczeniem. Oddział firmowy systemu 77

20 LEDGIP plafony do inteligentnego domu Produkty przystosowane są do współpracy z systemem inteligentnego domu. Wykonanie plafonu w opcji światła RGBW umożliwia korzystanie zarówno ze światła użytkowego jak i iluminacji kolorowej. Dzięki takiej wersji możliwe jest jednoczesne sterowanie oświetleniem za pomocą smartfona, tabletu, komputera PC oraz wyłącznika ściennego (zwykłego lub dotykowego) Oddział firmowy systemu 78

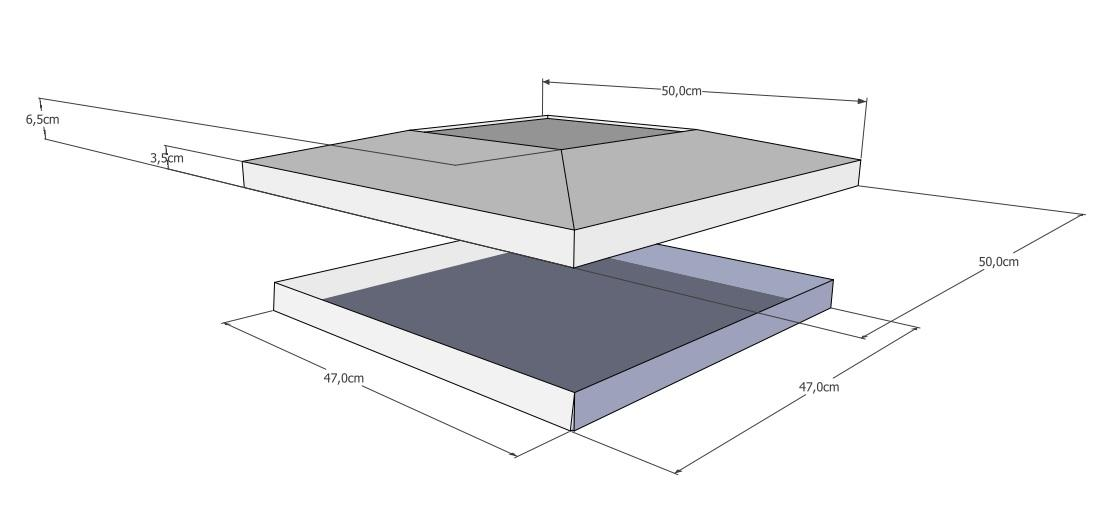

21 LEDGIP plafony dużego formatu Nasze plafony to produkty dużego formatu,w standardzie wykonany jest w rozmiarach : 500x500mm 800x800mm Na zamówienie wykonujemy plafony wg indywidualnego projektu. Oddział firmowy systemu 79

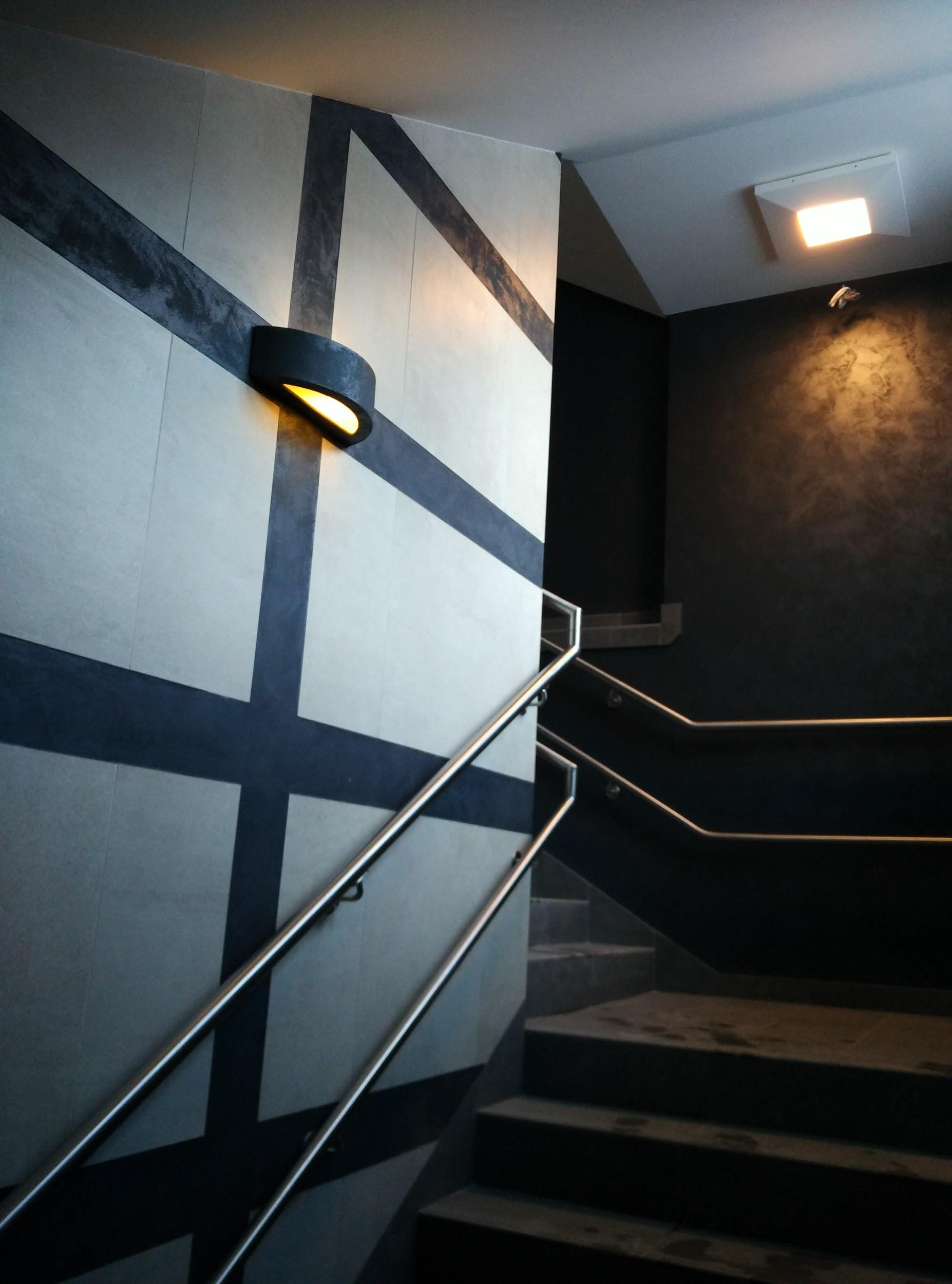

22 Apartamenty i stacja narciarska Biały Jar w Karpaczu W obiekcie wykorzystano wyprodukowane przez nas : plafony gipsowe led z czujnikiem ruchu 500x500mm oraz 800x800mm kinkiety gipsowe led 310mm betonowe lampy wiszące led linie światła led w kolorze bursztynowym,ciepłym i niebieskim wstropowe hermetyczne linie światła led Oddział firmowy systemu 80

23 Współczynnik mocy cos φ LEDGIP-SM500 15KWh/1000h >0,90 230V 50Hz / 4000 / 6000 (±5%) Plafon wykonany ręcznie z masy ceramicznej. Przystosowany do malowania dowolną farbą. Wersja bez czujnika ruchu Akcesoria montażowe Gwarancja nastropowy 500x500x65(h) masa ceramiczna + alu biały - do malowania PMMA 5-lat Przeznaczenie : biura pomieszczenia socjalne pomieszczenia handlowe korytarze Oddział firmowy systemu 81

24 Współczynnik mocy cos φ LEDGIP-SM800 29KWh/1000h >0,90 230V 50Hz / 4000 / 6000 (±5%) Plafon wykonany ręcznie z masy ceramicznej. Przystosowany do malowania dowolną farbą. Wersja bez czujnika ruchu Akcesoria montażowe Gwarancja nastropowy 800x800x65(h) masa ceramiczna + alu biały - do malowania PMMA 5-lat Przeznaczenie : biura pomieszczenia socjalne pomieszczenia handlowe korytarze Oddział firmowy systemu 82

25 Współczynnik mocy cos φ LEDGIP-SM500-CR 15KWh/1000h >0,90 230V 50Hz / 4000 / 6000 (±5%) Plafon wykonany ręcznie z masy ceramicznej. Przystosowany do malowania dowolną farbą. W komplecie mikrofalowy czujnik ruchu Akcesoria montażowe Gwarancja nastropowy 500x500x65(h) masa ceramiczna + alu biały - do malowania PMMA mikrofalowy 8m 140 stopni / 5s-15min 5-lat Przeznaczenie : biura pomieszczenia socjalne pomieszczenia handlowe korytarze Oddział firmowy systemu 83

26 Współczynnik mocy cos φ LEDGIP-SM800-CR 15KWh/1000h >0,90 230V 50Hz / 4000 / 6000 (±5%) Plafon wykonany ręcznie z masy ceramicznej. Przystosowany do malowania dowolną farbą. W komplecie mikrofalowy czujnik ruchu Przeznaczenie : Akcesoria montażowe Gwarancja nastropowy 800x800x65(h) masa ceramiczna + alu biały - do malowania PMMA mikrofalowy 8m 140 stopni / 5s-15min 5-lat biura pomieszczenia socjalne pomieszczenia handlowe korytarze Oddział firmowy systemu 84

27 LEDGIP plafony ręcznie wykonane Opracowany i wykonany produkt przez doświadczonych rzemieślników gwarantuje najwyższą jakość. Jednocześnie produkt wyposażony w nowoczesne oświetlenie led znakomicie spełnia funkcję nie tylko estetyczne ale jest w pełni użyteczny w pomieszczeniach prywatnych jak i publicznych. Oddział firmowy systemu 85

28 LEDGIP plafony do wielokrotnego malowania Produkt wykonany z masy ceramicznej nadaje się do wielokrotnego malowania dowolną farbą dekoracyjną.dzięki temu pomimo zmiany aranżacji wnętrza zawsze będzie znakomicie komponował się z odświeżonym pomieszczeniem. Oddział firmowy systemu 86

29 LEDGIP plafony do inteligentnego domu Produkty przystosowane są do współpracy z systemem inteligentnego domu. Wykonanie plafonu w opcji światła RGBW umożliwia korzystanie zarówno ze światła użytkowego jak i iluminacji kolorowej. Dzięki takiej wersji możliwe jest jednoczesne sterowanie oświetleniem za pomocą smartfona, tabletu, komputera PC oraz wyłącznika ściennego (zwykłego lub dotykowego) Oddział firmowy systemu 87

30 LEDGIP plafony dużego formatu Nasze plafony to produkty dużego formatu,w standardzie wykonany jest w rozmiarach : 480x480mm Na zamówienie wykonujemy plafony wg indywidualnego projektu. Oddział firmowy systemu 88

31 Współczynnik mocy cos φ LEDGIP-KW480 15KWh/1000h >0,90 230V 50Hz / 4000 / 6000 (±5%) Plafon wykonany ręcznie z masy ceramicznej. Przystosowany do malowania dowolną farbą. Wersja bez czujnika ruchu Akcesoria montażowe Gwarancja nastropowy 480x480x65(h) masa ceramiczna + alu biały - do malowania PMMA mikrofalowy 8m 140 stopni / 5s-15min 5-lat Przeznaczenie : biura pomieszczenia socjalne pomieszczenia handlowe korytarze Oddział firmowy systemu 89
