1 MIERNIK ME-00/P Dokumentacja Techniczno-Ruchowa Plik: DTR-ME00P-150 PL

2 2 INSTRUKCJA OBSŁUGI Spis treści: 1. Wstęp Kompletacja Dane techniczne Opis wyjść miernika Zasady bezpieczeństwa Zasady postępowania ze zuŝytym miernikiem MontaŜ i podłączenie urządzeń zewnętrznych Opis sygnalizacji Pierwsze uruchomienie Parametry fabryczne Firmware Protokół transmisji MoŜliwe formaty wyniku Format HEX Format LONG Format SHORT Format FIS-A Format FIS-E Spis komend Komunikaty błędów Opis toru przetwarzania Opis komend WaŜenie Ustawienia toru przetwarzania Linearyzacja Kompensacja Administracja Sprawdzenie miernika Adjustacja miernika Konserwacja i usuwanie drobnych uszkodzeń... 32

3 INSTRUKCJA OBSŁUGI 3 1. Wstęp Moduł konwertera jest przeznaczony do przetwarzania sygnału pomiarowego z czujników tensometrycznych na informację cyfrową w standardzie RS232C lub RS485 (sieć pomiarowa). Obudowa modułu umoŝliwia jego zabudowę w szafie sterowniczej na szynie DIN. 2. Kompletacja Podstawowy zestaw obejmuje: 1. Miernik ME-00/P 2. Dokumentacja techniczno-ruchowa 3. Dane techniczne Typ ME-00/P/RS232 ME-00/P/RS485 Interfejs RS232 RS485 Maksymalna ilość działek Maksymalna częstotliwość próbkowania 500Hz Prędkość transmisji baud Połączenie przetworników tensometrycznych 4 lub 6 przewodów + ekran Minimalna impedancja przetworników tensometrycznych 40 Ω Zasilanie VDC 3VA Wilgotność względna 20% 80% Temp. pracy 0 C 40 C Gabaryty 25x102x120mm Obudowa Plastikowa do szyny DIN (TS-35) Masa 130g Stopień ochrony IP30 Podstawowe informacje techniczne są umieszczone na tabliczce firmowej miernika.

4 4 INSTRUKCJA OBSŁUGI 4. Opis wyjść miernika Opis wyjść miernika w wersji ME-00/P/RS485: Symbol Opis Rx - Odbiornik RS485 Rx + Odbiornik RS485 Tx - Nadajnik RS485 Tx + Nadajnik RS485 Ref Poziom odniesienia dla nadajnika/odbiornika RS485 IN + Sygnał z czujnika tensometrycznego (+) IN - Sygnał z czujnika tensometrycznego (-) EX + Pobudzenie belki tensometrycznej (+) RE + Sygnał odniesienia dla przetwornika analogowo-cyfrowego(+) EX - Pobudzenie belki tensometrycznej (-) RE - Sygnał odniesienia dla przetwornika analogowo-cyfrowego(-) SH Ekran przewodu belki tensometrycznej + Zasilanie (+) - Zasilanie (-)

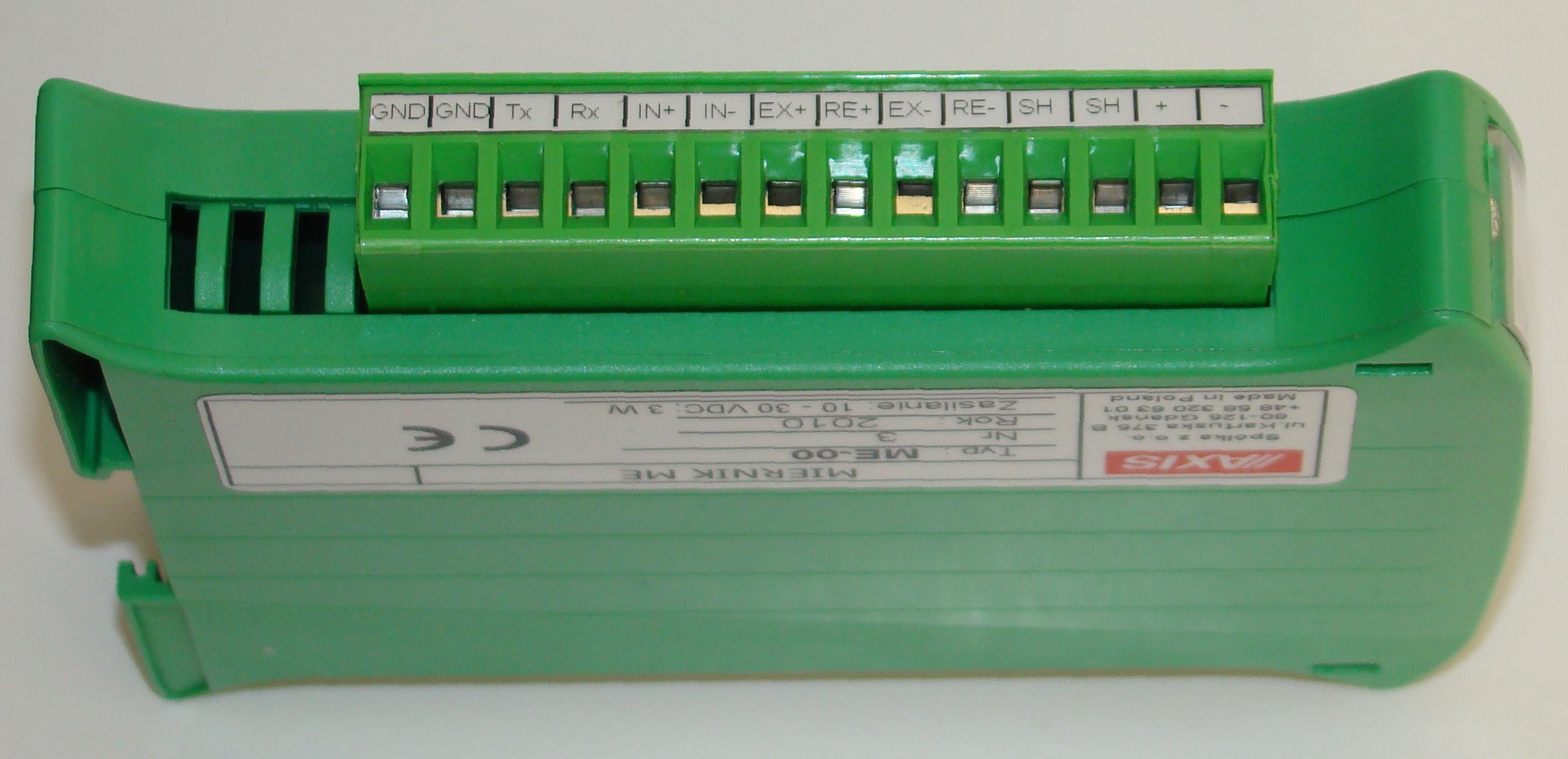

5 INSTRUKCJA OBSŁUGI 5 Opis wyjść miernika w wersji ME-00/P/RS232: Symbol GND GND Tx Rx Opis Masa nadajnika/odbiornika RS232 Masa nadajnika/odbiornika RS232 Nadajnik RS232 Odbiornik RS232 IN + Sygnał z czujnika tensometrycznego (+) IN - Sygnał z czujnika tensometrycznego (-) EX + Pobudzenie belki tensometrycznej (+) RE + Sygnał odniesienia dla przetwornika analogowo-cyfrowego(+) EX - Pobudzenie belki tensometrycznej (-) RE - Sygnał odniesienia dla przetwornika analogowo-cyfrowego(-) SH Ekran przewodu belki tensometrycznej + Zasilanie (+) - Zasilanie (-)

6 6 INSTRUKCJA OBSŁUGI 5. Zasady bezpieczeństwa Niezbędne jest uwaŝne zapoznanie się z przedstawionymi niŝej zasadami bezpieczeństwa pracy z miernikiem, przestrzeganie których jest warunkiem uniknięcia poraŝenia prądem oraz uszkodzenia miernika lub podłączonych do niej urządzeń. Do zasilania miernika naleŝy uŝywać zacisków listwy połączeniowej wg opisu. Naprawy i niezbędne regulacje miernika mogą być wykonywane jedynie przez wykwalifikowany personel. Aby uniknąć zagroŝenia poŝarem naleŝy stosować zasilacz wstępnie stabilizowany, o napięciu zgodnym z danymi technicznymi. Nie naleŝy uŝywać miernika przy zdjętej części obudowy. Nie uŝywać miernika w atmosferze groŝącej wybuchem. Nie uŝywać miernika w miejscach o duŝej wilgotności. W przypadku podejrzenia uszkodzenia miernika naleŝy go odłączyć i nie uŝywać do momentu sprawdzenia w wyspecjalizowanym serwisie. 6. Zasady postępowania ze zuŝytym miernikiem Zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska naturalnego nie naleŝy zuŝytych urządzeń elektronicznych umieszczać w pojemnikach wraz ze zwykłymi odpadkami. ZuŜyty miernik po zakończeniu eksploatacji moŝna będzie przekazać jednostkom uprawnionym do zbierania zuŝytego sprzętu elektronicznego lub do miejsca jej zakupu.

7 INSTRUKCJA OBSŁUGI 7 7. MontaŜ i podłączenie urządzeń zewnętrznych 1. Zbudowanie wagi na bazie miernika ME-00/P naleŝy powierzyć autoryzowanemu serwisowi producenta lub innej specjalistycznej firmie. 2. Producent miernika udziela gwarancji na miernik ME-00/P jedynie wówczas, gdy montaŝ miernika do wagi wykonuje AXIS Sp. z o.o. W innych przypadkach zobowiązania gwarancyjne przyjmuje wykonawca wagi (urządzenia waŝącego). Podłączanie czujników tensometrycznych do miernika z włączonym zasilaniem moŝe spowodować uszkodzenie miernika. Spełnienie wymagań związanych ze znakiem CE wymaga najczęściej zastosowania rdzenia filtrującego przy podłączaniu przewodów. 3. Podłączyć przewody urządzeń zewnętrznych do gniazd miernika. Wszystkie urządzenia połączone z wagą powinny być zasilane z tej samej linii (fazy) 230V. Schemat podłączenia mas i ekranów w wagach pomostowych: Uwaga: Połączenie galwaniczne czujników i obudowy sumatora jest niezbędne.

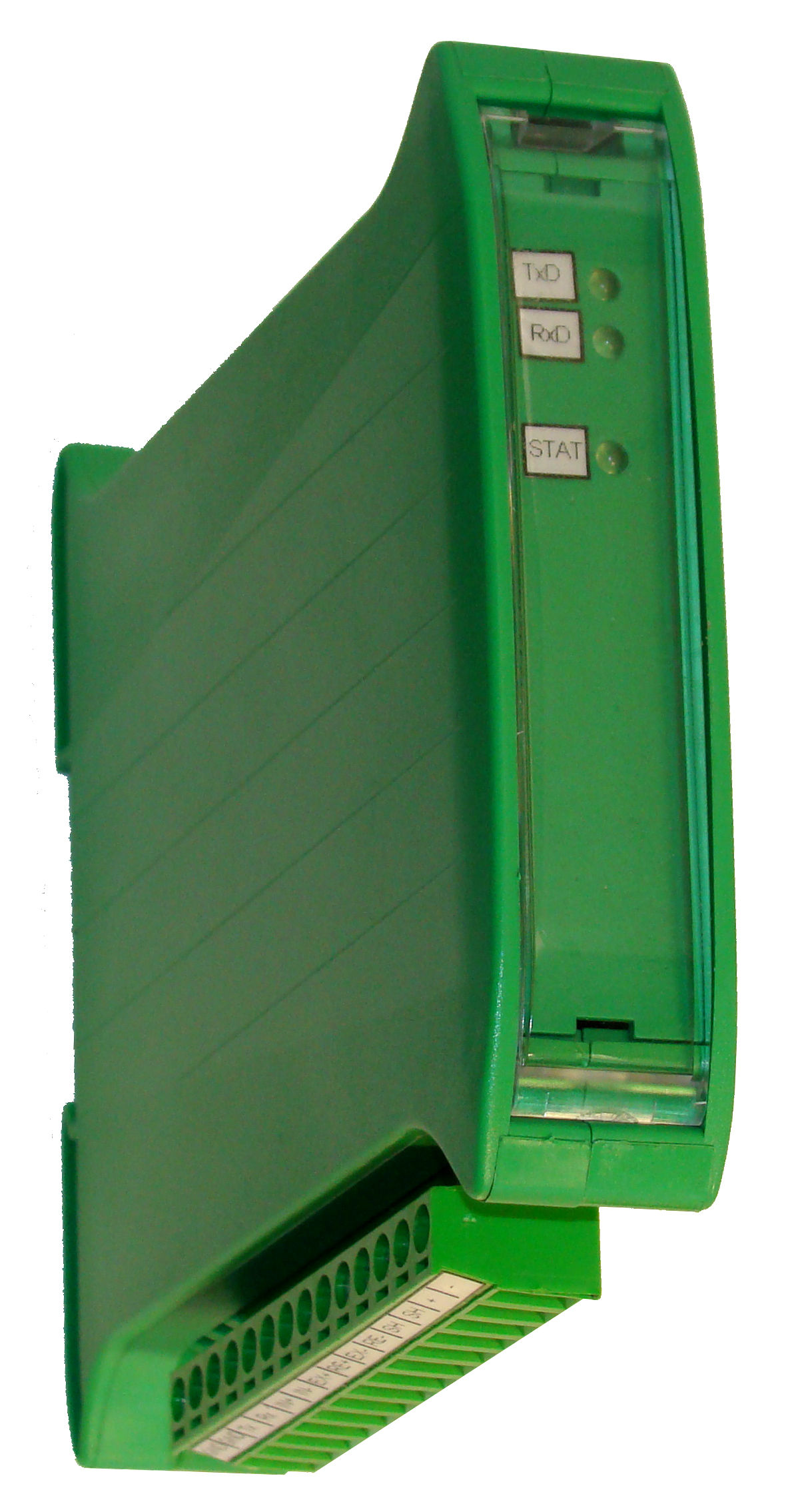

8 8 INSTRUKCJA OBSŁUGI 8. Opis sygnalizacji Dioda STAT - status miernika. Stan diody po włączeniu zasilania Stan Opis Nie świeci Błąd, sprawdzić zasilanie urządzenia Mignie 4 razy Błąd, uszkodzona pamięć nieulotna miernika. i zgaśnie Mignie 3 razy Błąd, uszkodzony przetwornik analogowo/cyfrowy. i zgaśnie Mignie 2 razy Brak sygnału referencyjnego dla przetwornika, naleŝy i zgaśnie sprawdzić czy belka tensometryczna jest dobrze podłączona Miga Świeci Urządzenie jest w trakcie inicjalizacji i czeka na ustabilizowanie się wyniku lub zdjęcie obciąŝenia z szalki. JeŜeli stan ten trwa długo moŝe to oznaczać Ŝe pomiar jest niestabilny lub na szali jest obciąŝenie większe niŝ dopuszczalne obciąŝenie podczas włączania miernika. Inicjalizacja przebiegła pomyślnie, urządzenie gotowe do pracy Stan diody podczas pracy miernika Stan Opis Świeci Wszystko OK. Urządzenie pracuje poprawnie Nie świeci Sygnał z belki tensometrycznej jest poza zakresem przetwornika. Prawdopodobnie belka została przeciąŝona lub połączenie belki z miernikiem uległo uszkodzeniu. Dioda TxD gdy miga oznacza Ŝe urządzenie wysyła dane. Dioda RxD gdy miga oznacza Ŝe urządzenie odbiera dane.

9 INSTRUKCJA OBSŁUGI 9 9. Pierwsze uruchomienie 1. Zalogować administratora (U0WEA999999) 2. Zmienić kod administratora (U0ZKAxxxxxx) 3. Zmienić adres urządzenia na magistrali (U0ZADn) 4. Ustawić parametry wagi (np. UnUWAg,2000,1) 5. Zdjąć wszystko z szalki wagi 6. Zapamiętać zero wagi (UnUKZ) 7. PołoŜyć na szalce znaną masę (np. 500g) 8. Zapamiętać współczynnik kalibracyjny wagi (UnUKG500) 9. Wylogować administratora (UnWYA) Gdzie: xxxxxx nowy kod administratora (np ) n - nowy adres urządzenia na magistrali (np. 1) 10. Parametry fabryczne Wartości fabryczne: Adres na magistrali = 0 Parametry transmisji = 9600,8,n,1 Kod administratora = Aby przywrócić podstawowe ustawienia fabryczne urządzenia naleŝy zewrzeć zworkę J1 znajdującą się obok złącza.

10 10 INSTRUKCJA OBSŁUGI 11. Firmware Protokół transmisji KaŜdy miernik jest na magistrali urządzeniem slave tzn. nie moŝe inicjować transmisji, moŝe jedynie odpowiadać na komendy wydane przez urządzenie zarządzające na magistrali. KaŜdy miernik ma swój numer seryjny. KaŜda miernik ma swój adres na magistrali. Komunikacja z miernikiem odbywa się na zasadzie wysyłania do niego komend. KaŜda komenda wysłana przez urządzenie zarządzające musi posiadać adresata. Adresat komendy moŝe być jeden (unicast), kilku (multicast) lub komenda moŝe być adresowana do wszystkich mierników na magistrali (broadcast). JeŜeli miernik stwierdzi Ŝe jest adresatem danej komendy to ją wykona. Po wykonaniu komendy miernik wyśle potwierdzenie ale tylko gdy: o komenda była adresowana do jednego miernika (komenda unicastowa). o lub wysłana została komenda ZAD (zmień adres) lub DAD z podanym numerem seryjnym miernika jako dodatkowym parametrem. Ogólna postać komendy wygląda następująco: U<adres><komenda><parametry><CR><LF> <adres> - adres wagi do której ta komenda jest wysyłana (miernik wykona daną komendę tylko w sytuacji gdy rozpozna Ŝe jest adresatem danej komendy Przykład opis 1 Komenda dotyczy miernika numer 1 (unikast) 1,3,5 Komenda dotyczy mienika 1, 3 oraz 5 (multicast) 1-3,5 Komenda dotyczy miernika 1,2,3 oraz 5 (multicast) 99 Komenda dotyczy wszystkich mierników na magistrali (broadcast) <komenda> - komenda którą ma wykonać adresat (patrz: 11.3 Spis komend) <parametry> - w zaleŝności od komendy odpowiednio interpretowane są parametry występujące po komendzie, parametry oddzielone są przecinkami. Przykłady komend: U12UWAg,2000,0.5CRLF U12DWYCRLF

11 INSTRUKCJA OBSŁUGI MoŜliwe formaty wyniku Miernik moŝe zwracać wynik pomiaru w kilku formatach (patrz: komenda UFW ) Formaty te zostały przedstawione w kolejnych podrozdziałach Format HEX Format binarny, kaŝdy pomiar prezentowany jest na 6 bajtach. 1 BAJT = 18 2 BAJT.bit 7 1-stabilny 0 niestabilny 2 BAJT.bit 6 1- netto 0 brutto 2 BAJT.bit 5 1 wynik poniŝej zakresu 2 BAJT.bit 4 1 wynik powyŝej zakresu 2 BAJT.bit 0 1- wynik ujemny 0- wynik dodatni 3 BAJT wynik MSB 4 BAJT wynik 5 BAJT = wynik LSB 6 BAJT = Format LONG W tym formacie kaŝdy kolejny pomiar prezentowany jest na 16 bajtach, litery i cyfry kodowane są przy pomocy kodu ASCII * * * * * * * * * + * * E E * CR LF * - spacja (20h), E - jednostka lub miano, 1 - znak lub spacja 2 - spacja cyfra lub spacja cyfra, przecinek lub spacja 10 - cyfra 11 - spacja 12 - k lub spacja 13 - g lub t lub d 14 - spacja 15 - CR 16 - LF

12 12 INSTRUKCJA OBSŁUGI Format SHORT W tym formacie kaŝdy kolejny pomiar prezentowny jest na 11 bajtach, litery i cyfry kodowane są przy pomocy kodu ASCII * * * * * * * E E CR LF * - spacja (20h), E - jednostka lub miano, 1 - znak lub spacja 2 - cyfra lub spacja cyfra, przecinek lub spacja 7 - cyfra 8 - k lub spacja 9 - g lub t lub d 10 - CR 11 - LF Np. dla wskazania wagi 100.2g zostanie przesłane: g CR LF Format FIS-A W tym formacie kaŝdy kolejny pomiar prezentowny jest na 16 bajtach, litery i cyfry kodowane są przy pomocy kodu ASCII STX (02h) S Spacja(20 h) (2Eh) k g BC C ETX (03h) U SOH (01h ) EOT (04h) SOH(01h) początek transmisji STX(02h) początek rekordu danych STA S-stabilny, U-niestabilny SIGN spacja lub minus D3...D8 cyfra 4, cyfra3,kropka dziesiętna, cyfra 2, cyfra 1 i cyfra 0 UN znaki kg BCC XOR z D1 do D10 ETX koniec rekordu danych EOT koniec transmisji

13 INSTRUKCJA OBSŁUGI Format FIS-E W tym formacie kaŝdy kolejny pomiar prezentowny jest na 11 bajtach, litery i cyfry kodowane są przy pomocy kodu ASCII ESC stab + D5 D4 D3 D2 D1 D0 CR LF - * * * * * 0 *,,,, *- spacja (20h), E - jednostka lub miano, 1-1Bh 2 - S-stabilne lub U-niestabilne skazanie 3 - znak lub spacja 4 - cyfra lub spacja cyfra, spacja lub przecinek 9 - najmłodsza cyfra lub zero 10 - CR 11 - LF

14 14 INSTRUKCJA OBSŁUGI Spis komend Komenda Upr Fla Opis WAśENIE DWY U Daj aktualny wynik DWS U Daj aktualny wynik, stabilny ZWY U Zapamiętaj wynik ZWS U Zapamiętaj wynik stabilny DZW U Daj zapamiętane wyniki TAR U Tarowanie DTA U Podaj zapamiętaną tarę ZER U Zerowanie USTAWIENIA TORU PRZETWARZANIA UZA A * Ustaw zakres przetwornika ADC UCZ A * Ustaw częstotliwość UFI A * Ustaw filtrowanie UFD A * Ustaw filtrowanie 2 UWA A * Ustaw wagę, jednostka, max, dzialka WKA A * Włącz/wyłącz kalibrację UKD A * Zapamiętaj aktualne wskazanie jako zero i wylicz współczynnik kalibracji UKG A * Zapamiętaj drugi punkt kalibracyjny i wylicz współczynnik kalibracji UKZ A * Zapamiętaj aktualne wskazanie jako zero. UKC A * Wyznacz współczynnik kalibracji na podstawie czułości belki tens. KKA A * Koryguj współczynnik kalibracji. UKF A * Przywróć kalibracje fabryczną. UST A * Ustaw warunek stabilności UFW A * Ustaw format wyniku UPT A * Ustaw parametry transmisji UEB A * Ustaw ERROR_B UTS A * Ustaw tarowanie od sieci UTN A * Ustaw tarowanie niestabilnego wyniku UPZ A * Ustaw przyspieszenie ziemskie USK A * Ustaw współczynnik skalujący PUF A * Przywróć ustawienia fabryczne LINEARYZACJA ULI A * Ustaw linearyzację DPL A * Dodaj punkt linearyzacji UPL A * Usuń punkt linearyzacji PPL A PokaŜ punkty linearyzacji KOMPENSACJA UKO A * Ustaw kompensację DPK A * Dodaj punkt kompensacji PPK A PokaŜ punkty kompensacji ADMINISTRACJA WEA U Zaloguj admina WYA U Wyloguj admina ZKA A * Zmień kod admina ZAD A * Zmień adres wagi DAD U Zwróć adres wagi ZFI A * Zmień firmware DNW U Daj numer wersji firmware u DNS U Daj numer seryjny

15 INSTRUKCJA OBSŁUGI Komunikaty błędów Kod błędu Znaczenie E00 Komenda nierozpoznana E01 Któryś z parametrów komendy jest niepoprawny E02 Masa po włączeniu miernika poza dozwolonym zakresem E03 Trwa inicjalizacja miernika E04 Zły prefiks E05 Brak uprawnień, wymagany poziom uprawnień: administrator E06 Brak uprawnień, wymagany poziom uprawnień: serwis E08 Niepoprawny współczynnik kalibracyjny. Nie moŝe być takiej sytuacji aby jedna działka przetwornika odpowiadała więcej niŝ jednej działce wyniku. E10 Komenda wymaga pobrania aktualnego pomiaru a pomiar jest niestabilny. E11 Aktualny pomiar znajduje się poza zakresem zerowania. E12 Nieodpowiednia jednostka dla tej komendy. E13 Nie ma Ŝadnego zapamiętanego punktu linearyzacji. E14 Nie ma miejsce w pamięci na kolejny punkt linearyzacji. E30 Brak sygnału referencji dla przetwornika analogowo/cyfrowego. E31 Błąd przetwornika analogowo/cyfrowego. E32 Błąd pamięci nieulotnej.

16 16 INSTRUKCJA OBSŁUGI Opis toru przetwarzania

17 INSTRUKCJA OBSŁUGI Opis komend KaŜda komenda opisana jest w przedstawiony poniŝej sposób: NAZWA Skrócony opis Uprawnienia: Jakie uprawnienia naleŝy mieć aby wykonać daną komendę: UŜytkownik - kaŝdy uŝytkownik moŝe wykonać tą komendę Administrator uŝytkownik na prawach administratora i po uprzednim wejściu w tryb administratora moŝe wykonać tą komendę Serwis komenda moŝe zostać wykonana jedynie przez personel autoryzowanego serwis Czy wykonanie tej komendy ma pływ na zawartość pamięci nieulotnej miernika. ( / Nie) Szczegółowy opis komendy P1 (o): Opis parametrów komendy. Gdy obok numeru parametru pojawi się symbol (o) tzn. Ŝe dany parametr jest opcjonalny. Opis w jaki sposób miernik moŝe odpowiedzieć na daną komendę. Przykładowe uŝycie komendy.

18 18 INSTRUKCJA OBSŁUGI WaŜenie DWY Daj wynik Uprawnienia: UŜytkownik P1 (o): Zwraca P1 kolejnych wyników. Częstotliwość z jaką, zwracane są wyniki zaleŝy od częstotliwości przetwarzania miernika. JeŜeli P1 równa się zero to zwraca kolejne wyniki tak długo aŝ nie otrzyma innej komendy, nawet jeŝeli miernik zostanie wyłączony i ponownie włączony dalej wysyłane będą wyniki poprzez magistralę. JeŜeli P1 nie występuje zwraca jeden wynik. Ile kolejnych wyników ma zwrócić miernik. Wynik (wyniki) w ustawionym wcześniej formacie. U12DWY100<CR><LF> zwraca 100 kolejnych pomiarów. DWS Daj wynik stabilny Uprawnienia: UŜytkownik P1 (o): Zwraca P1 kolejnych stabilnych wyników. JeŜeli P1 równa się zero to zwraca kolejne wyniki tak długo aŝ nie otrzyma innej komendy, nawet jeŝeli miernik zostanie wyłączony i ponownie włączony dalej wysyłane będą wyniki poprzez magistralę. JeŜeli P1 nie występuje zwraca jeden stabilny wynik. JeŜeli wyniki są niestabilne nie wysyła ich czekając aŝ wynik się ustabilizuje. Ile kolejnych wyników ma zwrócić miernik. Wynik (wyniki) w ustawionym wcześniej formacie. U12DWS0<CR><LF> wysyła stabilne wyniki w trybie ciągłym ZWY Zapamiętaj wyniki Uprawnienia: UŜytkownik Nie Miernik moŝe zapamiętać maksymalnie do 100 wyników, wyniki te moŝna później odczytać komendą DZW. Wyniki zapamiętywane są w tzw. slotach numerowanych od 1 do 100 Pierwszy wykorzystany slot (1 do 100) P2 : Ostatni wykorzystany slot (1 do 100) OK.<CR><LF> U12ZWY34,48<CR><LF> - miernik zapamięta 15 wyników w slotach od 34 do 48 po czym wyśle odpowiedź

19 INSTRUKCJA OBSŁUGI 19 ZWS Zapamiętaj wyniki stabilne Uprawnienia: UŜytkownik Nie Miernik moŝe zapamiętać maksymalnie do 100 stabilnych wyników, wyniki te moŝna później odczytać komendą DZW. Wyniki zapamiętywane są w tzw. slotach numerowanych od 1 do 100 Pierwszy wykorzystany slot (1 do 100) P2 : Ostatni wykorzystany slot (1 do 100) OK.<CR><LF> U12ZWS34,48<CR><LF> - miernik zapamięta 15 stabilnych wyników w slotach od 34 do 48 po czym wyśle odpowiedź DZW Daj zapamiętane wyniki Uprawnienia: UŜytkownik Nie Po otrzymaniu tej komendy miernik wysyła zapamiętane wcześniej wyniki (wyniki zapamiętane komendą ZWY lub ZWS). Wyniki są zapamiętane w tzw. slotach numerowanych od 1 do 100. Pierwszy slot do wysłania (1 do 100) P2 : Ostatni slot do wysłania (1 do 100) Wynik (wyniki) w ustawionym wcześniej formacie. U12DZW34,48<CR><LF> - miernik wyśle 15 wyników ze slotów od 34 do 48. TAR Taruj Uprawnienia: UŜytkownik P1 (o): P2 (o): Nie Aktualne obciąŝenie szali zapamiętane jest jako masa opakowania lub jeŝeli występuje parametr P1 to masa podana jako parametr zapamiętana jako masa opakowania. Masa jaka ma być zapamiętana jako tara Jednostka w jakiej podana jest masa, jeŝeli nie występuje tzn. Ŝe masa podana jest w jednostce głównej miernika. U12TAR<CR><LF> DTA Podaj zapamiętaną tarę Uprawnienia: UŜytkownik Nie Miernik zwraca aktualnie zapamiętaną tarę. Brak Zapamiętana tara w formacie w jakim zwracane są wyniki. U12DTA<CR><LF>

20 20 INSTRUKCJA OBSŁUGI ZER Zeruj Uprawnienia: UŜytkownik Nie Uznaje aktualne obciąŝenie szali za punkt odniesienia. Brak NO<CR><LF> - gdy waga nie została wyzerowana ze względu na fakt Ŝe ustawione zero odbiegałoby więcej niŝ 2% od aktualnego zera. U12ZER<CR><LF> Ustawienia toru przetwarzania UZA Ustaw zakres przetwornika ADC Komenda słuŝąca do ustawienia zakresu przetwornika. Zakres napięć wyraŝony w mv. Akceptowane wartości to 10,20,40,80. P2 : U przetwornik ustawiony na zakres unipolarny B przetwornik ustawiony na zakres bipolarny U12UZA10,U<CR><LF> przetwornik ustawiony na zakres 0 +10mV U12UZA40,B<CR><LF> przetwornik ustawiony na zakres -40mV +40mV UCZ Ustaw częstotliwość toru przetwarzania Komenda ta ustawia zarówno częstotliwość przetwornika AD jak i parametr określający ile próbek przetwornika ma być skumulowanych i uśrednionych zanim zostaną przekazane do dalszej obróbki jako jedna próbka. Jaka częstotliwość przetwornika ma być ustawiona ( [Hz] ) P2 : Ile próbek ma zostać skumulowanych (uśrednionych) zanim wynik uśredniania zostanie przekazany do właściwej obróbki. (1 100 [1]) Ostatecznie częstotliwość głównej pętli przetwarzania moŝe zmieniać się w następujących granicach (0,5 Hz do 500Hz) U12UCZ50,5<CR><LF> częstotliwość przetwornika ustawiona na 50Hz, natomiast do właściwej obróbki próbki trafiają z częstotliwością 10Hz (gdyŝ kumulowanych jest 5 próbek zanim zostaną przekazane do głównej pętli przetwarzania)

21 INSTRUKCJA OBSŁUGI 21 UFI Ustaw filtrowanie Ustawione zostają parametry filtrowania, zaleca się uŝywanie tej funkcji (jeŝeli potrzebna jest większa kontrola nad parametrami filtrowania naleŝy uŝyć komendy UFD) gdyŝ nie wymaga ona znajomości wewnętrznej budowy toru przetwarzania. Parametr ten moŝe być ustawiony w granica 1 do 5. 1 oznacza najsłabsze filtrowanie (szybka odpowiedź na zmianę obciąŝenia, zalecane do stabilnego otoczenia) 5 oznacza najsilniejsze filtrowanie (wolna odpowiedź na zmiane obciąŝenia, zalecane do niestabilnego otoczenia) U12UFI3CRLF <CR><LF> Uprawnienia: Administrator UFD Ustaw parametry filtrowania Ustawione zostają cztery parametry filtrowania. P1 (o): Długość filtru okienkowego median. (1 200) P2 (o): Długość filtru okienkowego średnia. (1 200) P3 (o): P4 (o): Parametr filtru IIR postaci: 1 b 1 y [ n] = x[ n] + y[ n 1] gdzie b ( 1, P3) P 3 ( 1 200) b b gdzie: x[n] wejście filtru w chwili n y[n] wyjście filtru w chwili n Dla kaŝdej kolejnego pomiaru spełniającego warunek progowy P4 współczynnik b zwiększa się o jeden aŝ do wartości P3. JeŜeli kolejny pomiar nie spełni warunku progowego to b=1. Warunek progowy dla filtru IIR wyraŝony w jednostce wagi U12UFD3,3,10,100<CR><LF>

22 22 INSTRUKCJA OBSŁUGI Uprawnienia: Administrator P1 (o): P2 (o): P3 (o): UWA Ustaw parametry wagi Ustawione zostają trzy parametry wagi. W jakich jednostkach ma być wyraŝony wynik, parametr ten moŝe przyjmować następujące wartości: d działki uŝytkownika g gramy kg kilogramy t tony Jaki jest maks wagi (wyraŝony w jednostce wagi) Jaka jest najmniejsza działka wagi (wyraŝona w jednostce wagi) U12UWAg,2000,0.5<CR><LF> WKA Włącz / wyłącz kalibarcję JeŜeli kalibracja jest włączona to miernik zwraca wynik w danej jednostce masy (zgodnie z tym co zostało ustawione komendą UWA wykorzystując zapamiętane zero oraz współczynnik kalibracyjny). JeŜeli natomiast kalibracja jest wyłączona to miernik zwraca wyniki w działkach przetwornika (patrz: USK). P1 (o) : Parametr ten moŝe przyjmować wartość 0 lub 1: 0 wyłącz kalibrację 1 włącz kalibrację JeŜeli nie występuje to miernik zwraca informację czy kalibracja jest włączona czy wyłączona. 0<CR><LF> - gdy kalibracja jest wyłączona U12WKA0CRLF <CR><LF> - wyłącz kalibrację UKD Ustaw zero fabryczne i wyznacz współczynnik kalibracyjny Zapamiętuje aktualne wskazanie jako zero fabryczne wagi oraz wyznacza współczynnik kalibracyjny Brak U12UKD<CR><LF>

23 INSTRUKCJA OBSŁUGI 23 UKG Wyznacz współczynnik kalibracyjny P1 (o): P2 (o): Komenda ta zapamiętuje drugi punkt kalibracyjny oraz wyznacza współczynnik kalibracyjny. UŜytkownik musi obciąŝyć szalkę znaną masą a następnie wydać tą komendę. JeŜeli komenda ta wywołana jest bez parametrów to oznacza, Ŝe szalka została obciąŝona maksymalną masą ustawioną dla miernika (patrz: UWA), jeŝeli występuje jeden parametr to znaczy Ŝe szalka została obciąŝona masa podaną jako ten parametr (wyraŝoną w jednostce głównej miernika), jeŝeli występuje takŝe drugi parametr to jest nim jednostka w jakiej podana została masa. Masa jaka została połoŝona na szali (jeŝeli nie występuje oznacza Ŝe na szli połoŝona jest masa maksymalna ustawiona dla tego miernika) Jednostka w jakiej wyraŝony jest parametr P1 (jeŝeli nie występuje oznacza Ŝe P1 wyraŝone jest w jednostce głównej miernika) U12UKG<CR><LF> - kalibruj miernik pełnym zakresem miernika (patrz: UWA) U12UKG500<CR><LF> - kalibruj miernik masą 500 jednostek miernika U12UKG500,g<CR><LF> - kalibruj miernik masą 500g UKZ Ustaw zero fabryczne Zapamiętuje aktualne wskazanie jako zero fabryczne wagi. Brak U12UKZ<CR><LF>

24 24 INSTRUKCJA OBSŁUGI P2 (o): P3 : P4 (o): P5 (o): P6 (o): P7 (o): P8 (o): P9 (o): P10 (o): UKC Wyznacz wsp. kalibracyjny poprzez czułość belki Komenda wyznacza współczynnik kalibracyjny na podstawie udźwigu belek oraz ich czułości. Maksymalna ilość belek to 8. Udźwig belki tensometrycznej. Jednostka w jakiej podany jest udźwig belki (jeŝeli nie występuje oznacza Ŝe udźwig belki wyraŝony jest w jednostce głównej miernika) Czułość pierwszej belki. [mv/v] Czułość drugiej belki. [mv/v] Czułość trzeciej belki. [mv/v] Czułość czwartej belki. [mv/v] Czułość piątej belki. [mv/v] Czułość szóstej belki. [mv/v] Czułość siódmej belki. [mv/v] Czułość ósmej belki. [mv/v] U12UKC6000,g,1.9721,1.9886,1.9789,1.9678<CR><LF> - kalibruj miernik znając parametry belek KKA Koryguj kalibrację P2 (o): Koryguje współczynnik kalibracyjny na podstawie informacji jaki wynik powinien być wskazywany przez miernik a jaki jest faktycznie wskazywany. Wynik jaki powinien być wskazywany przez miernik. Wynik jaki jest wskazywany przez miernik. (JeŜeli ten parametr nie jest podany to jako wynik wskazywany wzięty jest aktualny wynik pomiaru) U12KKA500,496<CR><LF> - NaleŜy tak skorygować współczynnik kalibracyjny aby pomiar który wskazywał do tej pory 496 jednostek wskazywał po korekcie 500 jednostek.

25 INSTRUKCJA OBSŁUGI 25 UKF Przywróć kalibrację fabryczną Zostaje przywrócona kalibracja zapamiętana na etapie produkcji miernika. (Kalibracja na etapie produkcji dokonywana jest jedynie na specjalne Ŝyczenie klienta) Kod administratora aby ta komenda została wykonana jako parametr musi zostać podany kod administratora OK<CR><LF> - gdy operacja przebiegła poprawnie. U12UKF999999<CR><LF> UST Ustaw warunek stabilności P2 : Komenda która pozwala określić kiedy naleŝy uznać wynik pomiaru za stabilny Ile kolejnych pomiarów musi róŝnić się od siebie mniej niŝ P2 aby uznać wynik za stabilny. Maksymalna róŝnica wyraŝona w jednostkach wagi jaka moŝe być między kolejnymi próbkami aby po P1 kolejnych pomiarach uznać wynik za stabilny. U12UST5,10<CR><LF> wynik uznany zostanie jako stabilny jeŝeli dla pięciu kolejnych próbek spełniony zostanie warunek Ŝe: x[n] x[n-1] < 10 jednostek wagi UFW Ustaw format wyniku W jakim formacie ma być nadawany wynik na magistralę (Patrz: Rozdział MoŜliwe formaty wyniku) 1- LONG 2- SHORT 3- FIS-E 4- FIS-A 5- CC 6 HEX n<cr><lf> - gdzie n to indeks ustawionego formatu. U12UFW2<CR><LF>

26 26 INSTRUKCJA OBSŁUGI Uprawnienia: Administrator P1 (o): UPT Ustaw parametry transmisji Ustawia parametry transmisji. UWAGA: Odpowiedź na tą komendę wysyłana jest przy uŝyciu starych parametrów transmisji. Baud: 2400,4800, P2 (o): Ilość bitów danych: 7 lub 8 P3 (o): Bit parzystości: n lub o lub e P4 (o): Ilość bitów stop: 0.5 lub 1 lub 1.5 lub 2 U12UPT4800,8,n,1<CR><LF> UEB Ustaw Error B Czy miernik ma sprawdzać zero włączeniowe czy nie 1- TAK 0 - NIE brak-bez zmian <0/1><CR><LF> U12UEB0 <CR><LF> UTS Ustaw Tara S Czy miernik ma być wytarowany po włączeniu 1- TAK 0 - NIE brak-bez zmian <0/1><CR><LF> U12UTS0 <CR><LF> UTN Ustaw tarowanie niestabilnego wyniku Czy miernik ma tarować oraz zerować wynik niestabilny czy ma czekać na stabilizację 1- TAK 0 - NIE brak-bez zmian <0/1><CR><LF> U12UTN0 <CR><LF>

27 INSTRUKCJA OBSŁUGI 27 USK Ustaw współczynnik skalujący JeŜeli miernik ma wyłączoną kalibrację i pokazuje wynik w działkach to współczynnik skalujący wykorzystywany jest do tego aby przeskalować działki przetwornika (zakres ) na działki uŝytkownika (zakres 1- parametr P1) Na ile ma być przeskalowane maksymalne wskazanie przetwornika. 1000<CR><LF> - maksymalne wskazanie w działkach uŝytkownika to 1000 działek U12USK1000<CR><LF> - ustaw maksymalne wskazanie w działkach uŝytkownika na 1000 działek. UPZ Ustaw przyspieszenie ziemskie Ustawia przyspieszenie ziemskie dla miejsca w którym pracuje miernik. Przyspieszenie ziemskie podane w m/s <CR><LF> - aktualnie ustawione przyspieszenie. U12UPZ9.821<CR><LF> - ustaw przyspieszeni ziemskie PUF Przywróć ustawienia fabryczne Następujące ustawienia zostają ustawione: - wyłączona zostaje kompensacja - wyłączona zostaje linearyzacja - tarowanie wagi po włączeniu zasilania włączone - sprawdzanie zera włączeniowego włączone - tarowanie niestabilnego wyniku wyłączone - ustawiony format wyniku LONG - częstotliwość próbkowania 200 Hz (akumulowanie 20 próbek) - ustawione filtrowanie domyślne - ustawiony domyślny warunek na stabilność wyniku Brak U12PUF<CR><LF>

28 28 INSTRUKCJA OBSŁUGI Linearyzacja ULI Ustaw linearyzację P1 (o): Czy linearyzacja ma być włączona czy wyłączona, jeŝeli ma być włączona to czy dokonywana ma być kawałkami prostych czy teŝ ma być dokonywana na podstawie wielomianu interpolacyjnego wyznaczonego metodą Lagrange a. 0 wyłączona 1 wielomian interpolacyjny 2 - kawałki prostych <0/1/2><CR><LF> - co aktualnie jest ustawione U12ULI1<CR><LF> DPL Dodaj punkt linearyzacji Dodaj kolejny punkt do zbioru punktów słuŝących do linearyzacji wyniku pomiaru. Jaka rzeczywiście masa znajduje się na szalce. P2 (o): JeŜeli ten parametr występuje to określa jaki wynik wskazywał by miernik gdyby na szali leŝała masa P1, jeŝeli ten parametr nie występuje to jako masa wskazana brany jest aktualny wynik. NO<CR><LF> - gdy jest juŝ maksymalna liczba punktów linearyzacji. U12DPL100,101.5<CR><LF> wynik jednostki wagi po skompensowaniu nieliniowości belki ma dawać wynik 100 jednostek wagi. PPL PokaŜ punkty linearyzacji Nie PokaŜ wszystkie punkt zapamiętane w celu linearyzacji wyniku pomiaru. Brak lp; masa bez kompensacji nieliniowości; masa po kompensacji;<cr><lf> U12PPL<CR><LF> UPL Usuń punkty linearyzacji Usuń określony punkt(punkty) słuŝący do linearyzacji wyniku pomiaru.. Zakres punktów jakie naleŝy usunąć. U12UPL1,3,5<CR><LF> usuń punkty 1, 3 oraz 5 U12UPL4-6<CR><LF> - usuń punkty od 4 do 6

29 INSTRUKCJA OBSŁUGI Kompensacja UKO Ustaw kompensację Włączanie / wyłączanie kompensacji temperaturowej. Aby kompensacja temperaturowe działała musi być włączona oraz muszą być ustawione cztrery punkty kompensacji. - zero w zimnej temperaturze - zero w ciepłej temperaturze - max w zimnej temperaturze - max w ciepłej temperaturze 0 wyłączona 1- włączona <0/1><CR><LF> - czy kompensacja temperaturowa jest wlączona U12UKO1<CR><LF> - włączenie kompensacji temperaturowej DPK Dodaj punkt kompensacji P2 : Ustawienie jednego z 4 punktów kompensacji temperaturowej. W momencie otrzymania komendy miernik zapamiętuje aktualne wskazanie oraz aktualną temperaturę. z zero m max Czy na szali znajduje się max czy zero. z zimno c ciepło Czy jest to temperatura niska czy wysoka. U12DPKz,z<CR><LF> zapamiętaj zero w niskiej temperaturze PPK PokaŜ punkty kompensacji Nie PokaŜ wszystkie punkt słuŝące do kompensacji temperaturowej pomiarów. Brak lp; temperatura; wynik w działkach przetwornika;<cr><lf> lp=0 zero w zimnej temperaturze lp=1 zero w ciepłej temperaturze lp=2 max w zimnej temperaturze lp=3 max w ciepłej temperaturze U12PPK<CR><LF>

30 30 INSTRUKCJA OBSŁUGI Administracja WEA Wejdź w tryb administratora Uprawnienia: UŜytkownik Nie Wejście w tryb administratora co pozwala wykonywać komendy które wymagają uprawnień administratora. Kod administratora U12WEA999999<CR><LF> WYA Wyjdź z trybu administratora Uprawnienia: UŜytkownik Nie Wyjście z trybu administratora Brak U12WYA<CR><LF> ZKA Zmień kod administratora Zmiana kodu administratora na P1. Kod musi być sześciocyfrowy. Nowy kod administratora U12ZKA123456<CR><LF> ZAD Zmień adres miernika Zmienia adres miernika. Nowy adres jaki ma być nadany miernikowi. P2 (o): Nr fabryczny wagi dla której przeznaczona jest ta komenda (nawet jeŝeli komenda wysłana jest jako broadcast to wykona ją tylko ta waga której numer fabryczny jest zgodny z tym podanym jako parametr P2 ) U99ZAD14,4<CR><LF> nadaj wadze o numerze seryjnym 4 adres 14. U12ZAD11<CR><LF> - nadaj wadze która miała adres 12 adres 11.

31 INSTRUKCJA OBSŁUGI 31 DAD Daj adres miernika Uprawnienia: UŜytkownik Nie Zwraca adres wagi. Nr fabryczny wagi dla której przeznaczona jest ta komenda (nawet jeŝeli komenda wysłana jest jako broadcast to wykona ją tylko ta waga której numer fabryczny jest zgodny z tym podanym w komendzie) <adres wagi><cr><lf> U12DAD4<CR><LF> - daj adres wagi o numerze seryjnym 4 ZFI Zmień firmware Po wywołaniu tej funkcji belka cyfrowa oczekuje pliki hex z nowym firmware. Protokół transmisji Ymodem. Brak U12ZFI<CR><LF> DNW Daj numer wersji firmware u Uprawnienia: UŜytkownik Nie Zwraca numer aktualnej wersji firmware u. Brak <numer wersji><cr><lf> U12DNW<CR><LF> DNS Daj numer seryjny Uprawnienia: UŜytkownik Nie Zwraca numer seryjny miernika. Brak <numer seryjny><cr><lf> U12DNS<CR><LF>

32 32 INSTRUKCJA OBSŁUGI 12. Sprawdzenie miernika Podczas eksploatacji miernika, w celu potwierdzenia jego sprawności, przed rozpoczęciem i po zakończeniu serii pomiarów zaleca się sprawdzić dokładność waŝenia nakładając przedmiot o dokładnie znanej masie. W przypadku stwierdzenia zbyt duŝego błędu pomiaru naleŝy dokonać ponownej kalibracji miernika. 13. Adjustacja miernika Adjustacja (kalibracja) miernika powinna być wykonana, jeŝeli dokładność miernika nie jest zadowalająca. NaleŜy wówczas uŝyć wzorca masy o znanej wartości (najlepiej o wartości równej maksymalnej masie dla jakiej miernik jest przeznaczony). 14. Konserwacja i usuwanie drobnych uszkodzeń 1. Miernik naleŝy utrzymywać w czystości oraz chronić przed kurzem, agresywnymi pyłami i płynami. W celu oczyszczenia zaleca się wytrzeć wilgotną szmatką nasączoną wodą z dodatkiem mydła, a następnie osuszyć. 2. Zabrania się wszelkich napraw przez osoby nieupowaŝnione.
