(12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO

Transkrypt

1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11)5704 (21) Numer zgłoszenia: 3402 (51) Klasyfikacja: (22) Data zgłoszenia: (54) Szalune k (73) Uprawniony z rejestracji wzoru przemysłowego : Kotarba Krzysztof, Wrocław, (PL ) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 08/200 4 (72) Twórca(y) wzoru przemysłowego : Kotarba Krzysztof, Wrocław, (PL )

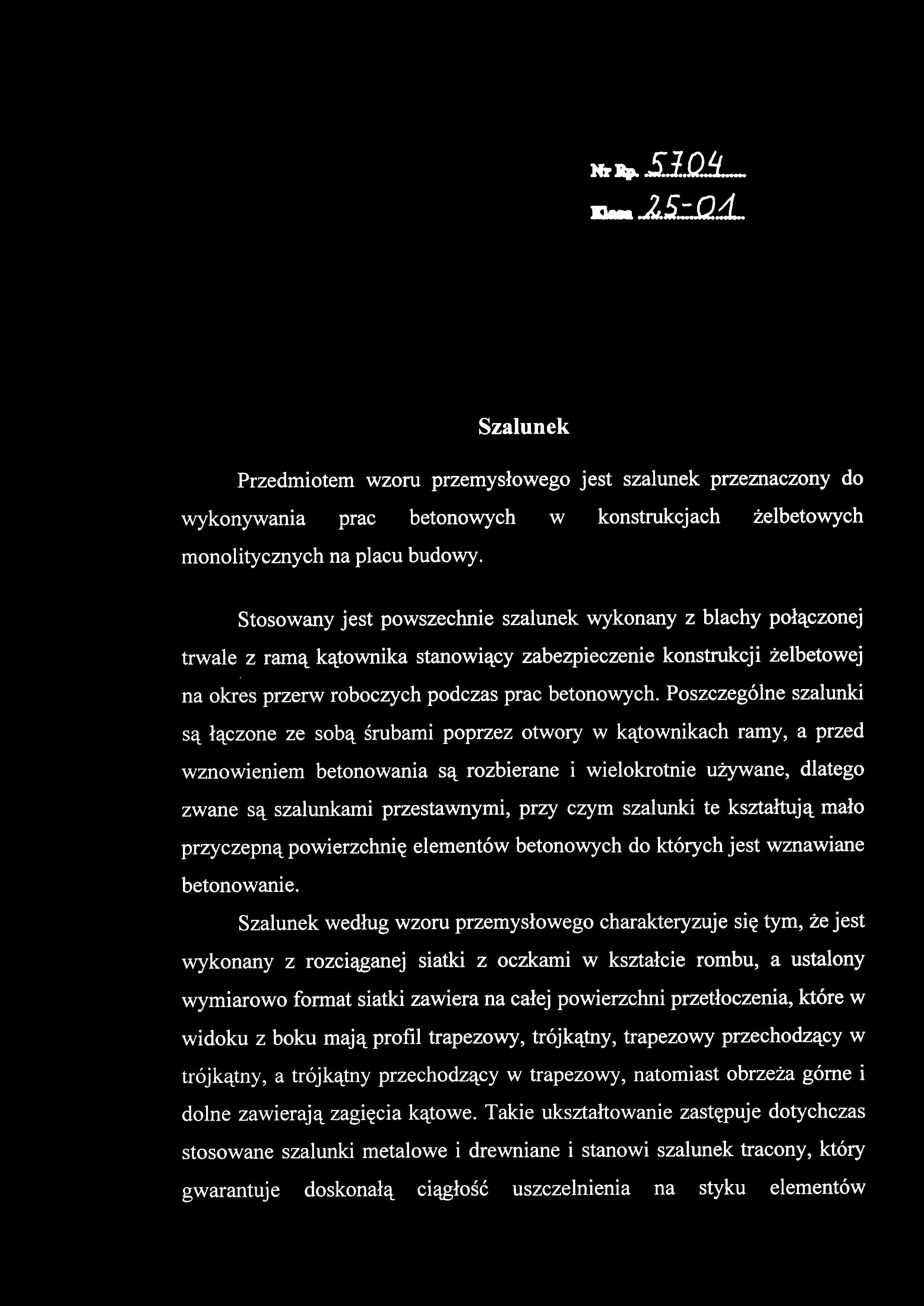

2 Szalunek Przedmiotem wzoru przemysłowego jest szalunek przeznaczony do wykonywania prac betonowych w konstrukcjach żelbetowych monolitycznych na placu budowy. Stosowany jest powszechnie szalunek wykonany z blachy połączonej trwale z ramą kątownika stanowiący zabezpieczenie konstrukcji żelbetowej na okres przerw roboczych podczas prac betonowych. Poszczególne szalunki są łączone ze sobą śrubami poprzez otwory w kątownikach ramy, a przed wznowieniem betonowania są rozbierane i wielokrotnie używane, dlatego zwane są szalunkami przestawnymi, przy czym szalunki te kształtują mało przyczepną powierzchnię elementów betonowych do których jest wznawiane betonowanie. Szalunek według wzoru przemysłowego charakteryzuje się tym, że jest wykonany z rozciąganej siatki z oczkami w kształcie rombu, a ustalony wymiarowo format siatki zawiera na całej powierzchni przetłoczenia, które w widoku z boku mają profil trapezowy, trójkątny, trapezowy przechodzący w trójkątny, a trójkątny przechodzący w trapezowy, natomiast obrzeża górne i dolne zawierają zagięcia kątowe. Takie ukształtowanie zastępuje dotychczas stosowane szalunki metalowe i drewniane i stanowi szalunek tracony, który gwarantuje doskonałą ciągłość uszczelnienia na styku elementów

3 betonowych wykonywanych z przerwami roboczymi w czasie betonowania. Profile stalowej siatki zapewniają połączenie sąsiednich elementów tworząc tak zwany zamek eliminujący zjawisko zwane klawiszowaniem przy stosowaniu płaskich i gładkich szalunków stalowych. Siatka sama w sobie stanowi powierzchnię o bardzo dobrej przyczepności dla kolejnego betonowanego elementu budowli. Przedmiot wzoru przemysłowego jest pokazany na załączonym rysunku w widoku aksonometrycznym na którym fig. 1 przedstawia szalunek z trapezowymi przetłoczeniami, fig. 2 - szalunek z przetłoczeniami trapezowymi i trójkątnymi oraz z zagięciami kątowymi, fig. 3 - szalunek z przetłoczeniami trapezowymi i zagięciami kątowymi na obrzeżach oraz z zamontowaną taśmą bentonitową, fig, 4 - szalunek z przetłoczeniami trapezowymi i z blachą połączoną z bentonitem oraz fig. 5 - szalunek z przetłoczeniami trapezowymi i z zagięciami kątowymi oraz z zamontowanym wężem do wtłaczania żywic do uszczelniania konstrukcji żelbetowych. Szalunek tracony jest zgłaszany do rejestracji w kilku odmianach z których przedstawiony szalunek na fig. 1 jest wykonany z rozciąganej siatki 1 o oczkach 2 w kształcie rombu i z przetłoczeniami 3 o profilu trapezowym na całej powierzchni. Szalunek przedstawiony na fig. 2 jest wykonany z rozciąganej siatki 4 o oczkach 5 w kształcie rombu i z przetłoczeniami 6 i 7 o profilu trapezowym oraz z przetłoczeniem 8 o profilu trójkątnym i zagięciami kątowymi 9 na obrzeżach podłużnych. Szalunek pokazany na fig. 3 jest wykonany z rozciąganej siatki 10 o oczkach 11 w kształcie rombu, z przetłoczeniami 12 o profilu trapezowym i z zagięciami kątowymi 13 oraz z zamontowaną taśmą bentonitową 14. Na rysunku fig. 4 jest przedstawiony szalunek wykonany z rozciąganej siatki 15 o oczkach 16 w kształcie rombu, z przetłoczeniami trapezowymi 17, która to siatka 15 jest połączona z blachą 18 połączoną z bentonitem. Szalunek pokazany na fig. 5 jest także wykonany

4 z rozciąganej siatki 19 z oczkami 20 w kształcie rombu, z przetłoczeniami trapezowymi 21 i z zagięciami kątowymi 22 i 23, przy czym w przetłoczeniu trapezowym 21 jest zamontowany wąż 24 do wtłaczania żywic do uszczelniania konstrukcji żelbetowych. Cechy istotne wzoru przemysłowego. Szalunek według wzoru przemysłowego jest wykonany jako szalunek tracony z rozciąganej siatki o oczkach w kształcie rombu z przetłoczeniami, które w widoku z boku mają profil trapezowy trójkątny, trapezowy przechodzący w trójkątny, a trójkątny przechodzący w trapezowy, natomiast podłużne obrzeża to jest górne i dolne mają zagięcia kątowe. Szalunek jest połączony z blachą, zaś blacha jest połączona z bentonitem, a także poprzez przetłoczenie trapezowe jest połączony z wężem do wtłaczania żywic do uszczelniania konstrukcji żelbetowych.
