LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych

Transkrypt

1 Systemy komnikacji LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Model LBC 3210/00 charakteryzjący się doskonałą kiernkowością i dżą mocą wyjściową, przeznaczony jest do zastosowań w dżych (z dżym pogłosem) pomieszczeniach zamkniętych, np. w halach odlotów portów lotniczych, na dworcach kolejowych i w obiektach kongresowych. Może być również stosowany w systemach zewnętrznych, np. stacjach kolejowych czy stadionach sportowych. Przenoszenie pełnego pasma akstycznego sprawia, że matryca LBC 3210/00 doskonale sprawdza się zarówno przy reprodkcji mowy jak i mzyki. Przegląd system Dla liniowych matryc głośnikowych LBC 3210/00 opracowano nową, oszczędzającą czas i nakład pracy metodę montaż. Do każdego głośnika dołączana jest tabela, wg której można określić optymalną wysokość montaż dla określonej powierzchni odsłch, którą ma zapewnić głośnik. Po wyznaczeni wysokości, głośnik montje się pod ściśle określonym kątem zaznaczonym na wspornik montażowym. Ta prosta Rozszerzony obszar odsłchowy Doskonała zrozmiałość mowy i mzyki Jednorodna transmisja natralnego dźwięk w całym pomieszczeni Miejsce wewnątrz obdowy na instalację opcjonalnej karty nadzor poprawności działania linii / głośnika Certyfikat EN dwetapowa procedra montaż jest o wiele łatwiejsza i dokładniejsza od stosowanej zwykle tradycyjnej metody prób i błędów. Matryce głośnikowe LBC 3210/00 mogą być montowane przy ścianach i bezpośrednio na statywach podłogowych LBC 1259/01 z gwintowanym trzpieniem M10. Nie wymaga to żadnych dodatkowych akcesoriów.

2 2 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Wspornik montażowy (w zestawie) z zaznaczonym kątem instalacji Wymiary w mm Wymiary w mm Wspornik montażowy

3 3 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Prosta instalacja Zaawansowana filtracja stosowana w matrycy powodje zwiększenie kąta promieniowania emitowanej wiązki w płaszczyźnie pionowej dla wysokich częstotliwości. W porównani do konwencjonalnych kolmn głośnikowych, opisywana matryca liniowa posiada bardziej stałe kąty promieniowania dla wszystkich odnośnych częstotliwości. Przykładowo dla częstotliwości 4 khz kąt promieniowania w pionie wynosi ciągle 18. Bardziej stabilne kąty promieniowania emitowanej wiązki dźwięk łatwiają pracę instalatorowi głośników, gdyż ich dokładne kierowanie nie jest aż tak ważne, ponieważ pokrywają większy obszar nagłaśniania. Wyjątkowo dży kąt promieniowania 90 w poziomie przy częstotliwości 4 khz oznacza bardziej natralne odtwarzanie dźwięków przez pojedynczy głośnik w znacznie większym obszarze odsłchowym. Stłmione akstyczne listki boczne Każda konwencjonalna kolmna głośnikowa wytwarza główny listek emitowanej wiązki, którą kierje się w stronę słchaczy, oraz szereg niepożądanych listków bocznych, emitjących energię akstyczną w inne strony. Model LBC 3210/00 charakteryzje się wysoce stłmionymi listkami bocznymi w płaszczyźnie pionowej typowo 10 db tłmienia począwszy od pasma oktawowego wokół częstotliwości 250 Hz przy 90. Oznacza to większą czystość emitowanego dźwięk i mniejszy efekt podkolorowania dźwięk nawet w bezpośredniej odległości od głośnika. Dzięki tem matryca charakteryzje się emisją doskonale zrozmiałego dźwięk Montaż na opcjonalnym statywie podłogowym (LBC 1259/01) Podstawowe fnkcje Zakres zastosowań Model LBC 3210/00 należy do rodziny liniowych matryc głośnikowych XLA 3200 (extended Listening Area rozszerzona przestrzeń odsłchowa). Odpowiednia filtracja i rozmieszczenie poszczególnych głośników wewnątrz kolmny zapewnia zwiększoną kiernkowość emisji dźwięk. Każdy z głośników składowych emitje sygnał o odpowiednim paśmie częstotliwości. Różnica między konwencjonalną kolmną głośnikową a liniową matrycą głośnikową jest zaważalna w kilk aspektach. Matryca zapewnia jednorodną dystrybcję dźwięk w całym nagłaśnianym obszarze: nie za głośno z przod i nie za cicho z tył. Całe pasmo akstyczne jest równomiernie słyszalne w każdym pnkcie nagłaśnianego pomieszczenia. Matryca ma większe pole pokrycia, przez co może obsłgiwać większą liczbę osób, które będą słyszeć mowę i mzykę z wysoką zrozmiałością. Wszystkie te cechy składają się na odbiór bardzo natralnego dźwięk w całej przestrzeni odsłchowej. Reprodkcja dźwięk Odpowiednie rozmieszczenie bardzo wysokiej jakości 4" głośników składowych matrycy stanowi o dżej efektywności liniowej matrycy głośnikowej LBC 3210/00. Dysponjąc efektywnością 115 db w odległości 1 m i mocy 60 W, głośne i czyste odtwarzanie dźwięk jest możliwie nawet w znacznej odległości od głośnika. Wysokiej jakości głośniki składowe zastosowane w model LBC 3210/00 zapewniają natralną reprodkcję dźwięk w zakresie częstotliwości od 190 Hz do 20 khz. Oznacza to, że wszystkie ważne częstotliwości z pnkt widzenia zrozmiałości mowy będą doskonale słyszalne w nagłaśnianym obszarze. Zgodność z normami dotyczącymi dźwiękowych systemów alarmowych Ceramiczny zespół zacisków głośnika, bezpiecznik termiczny i odporne na wysoką temperatrę okablowanie zapewnia, że podczas pożar zniszczenie głośnika nie spowodje awarii system, do którego głośnik został dołączony. W ten sposób zostaje zachowana integralność system, co zapewnia poprawną pracę pozostałych głośników w innych strefach i dalszą możliwość informowania o rozwoj sytacji.

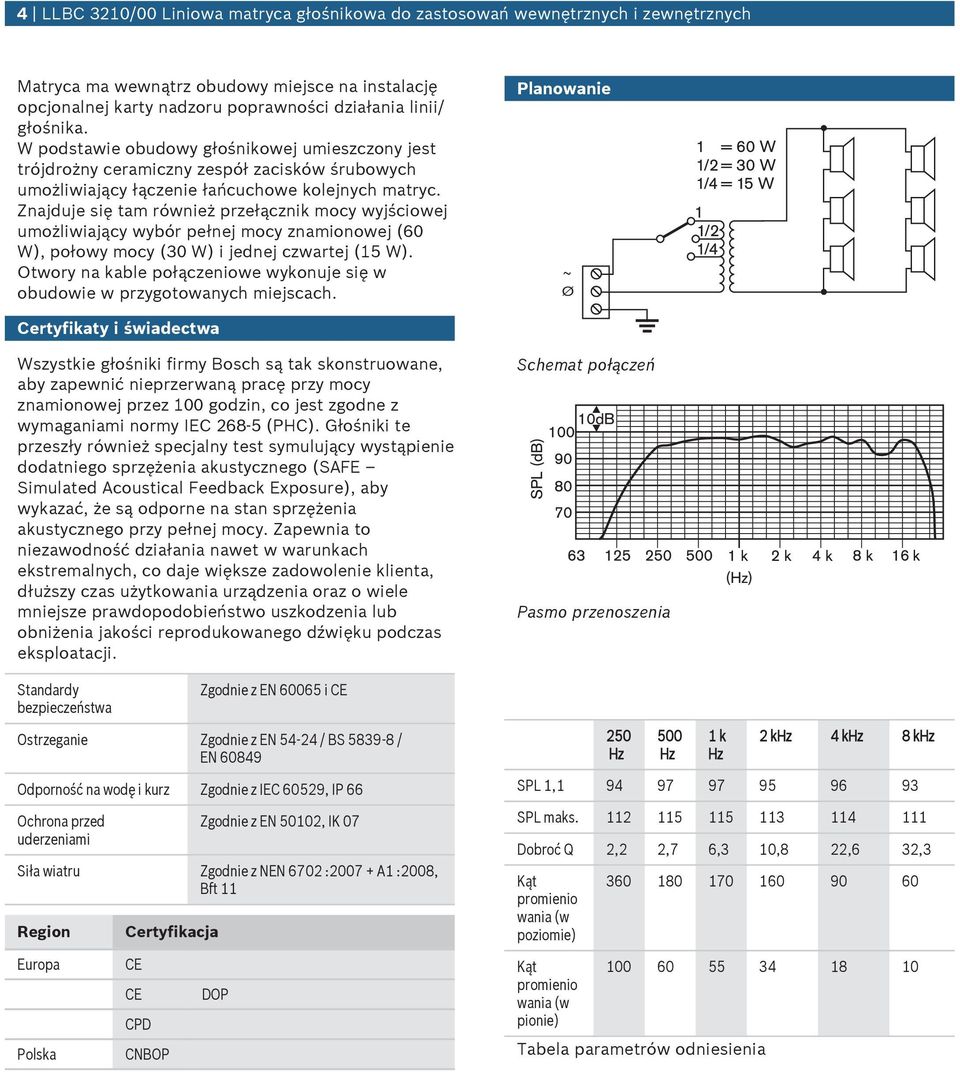

4 4 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Matryca ma wewnątrz obdowy miejsce na instalację opcjonalnej karty nadzor poprawności działania linii/ głośnika. W podstawie obdowy głośnikowej mieszczony jest trójdrożny ceramiczny zespół zacisków śrbowych możliwiający łączenie łańcchowe kolejnych matryc. Znajdje się tam również przełącznik mocy wyjściowej możliwiający wybór pełnej mocy znamionowej (60 W), połowy mocy (30 W) i jednej czwartej (15 W). Otwory na kable połączeniowe wykonje się w obdowie w przygotowanych miejscach. Planowanie ~ Ø Certyfikaty i świadectwa Wszystkie głośniki firmy Bosch są tak skonstrowane, aby zapewnić nieprzerwaną pracę przy mocy znamionowej przez 100 godzin, co jest zgodne z wymaganiami normy IEC (PHC). Głośniki te przeszły również specjalny test symljący wystąpienie dodatniego sprzężenia akstycznego (SAFE Simlated Acostical Feedback Exposre), aby wykazać, że są odporne na stan sprzężenia akstycznego przy pełnej mocy. Zapewnia to niezawodność działania nawet w warnkach ekstremalnych, co daje większe zadowolenie klienta, dłższy czas żytkowania rządzenia oraz o wiele mniejsze prawdopodobieństwo szkodzenia lb obniżenia jakości reprodkowanego dźwięk podczas eksploatacji. Standardy bezpieczeństwa Zgodnie z EN i CE Ostrzeganie Zgodnie z EN / BS / EN Odporność na wodę i krz Zgodnie z IEC 60529, IP 66 Ochrona przed derzeniami Zgodnie z EN 50102, IK 07 Siła wiatr Zgodnie z NEN 6702 : A1 :2008, Bft 11 Region Eropa Polska Certyfikacja CE CE CPD CNBOP DOP Schemat połączeń Pasmo przenoszenia 250 Hz 500 Hz 1 k Hz 2 khz 4 khz 8 khz SPL 1, SPL maks Dobroć Q 2,2 2,7 6,3 10,8 22,6 32,3 Kąt promienio wania (w poziomie) Kąt promienio wania (w pionie) Tabela parametrów odniesienia

5 5 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych

6 6 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych

7 7 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Dołączone części Ilość Elementy 1 Liniowa matryca głośnikowa LBC 3201/00 1 Wspornik do montaż ściennego 1 Element montażowy 1 Szablon instalacyjny

8 8 LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Dane techniczne Parametry elektryczne* Moc maksymalna Moc znamionowa Poziom ciśnienia akstycznego przy mocy 60 W / 1 W (1 khz, 1 m) Efektywne pasmo przenoszenia (-10 db) Kąt promieniowania 90 W 60 / 30 / 15 W 115 db / 97 db (SPL) 190 Hz - 20 khz w poziomie 170 / 90 w pionie 55 / 18 Wejściowe napięcie znamionowe Impedancja znamionowa przy 1 khz / 4 khz (-6 db) 100 V 167 Ω Zamówienia - informacje LLBC 3210/00 Liniowa matryca głośnikowa do zastosowań wewnętrznych i zewnętrznych Liniowa matryca głośnikowa do dżych pomieszczeń i obiektów otwartych, 60 W, rozszerzony obszar odsłchowy, obdowa z tłoczonego alminim, kolor jasnoszary, zgodność z normą EN54-24, w zestawie obrotowy wspornik do montaż ściennego. Nmer zamówienia LBC3210/00 Sprzęt LBC 1259/00 Podłogowy statyw głośnikowy Uniwersalny statyw podłogowy, lekka konstrkcja alminiowa, składana, redkcja M10 x12. Nmer zamówienia LBC1259/00 LBC 1259/01 Uniwersalny statyw podłogowy Uniwersalny statyw podłogowy, lekka konstrkcja alminiowa, składana, redkcja M10 x12. Nmer zamówienia LBC1259/01 Złącze Zespół zacisków śrbowych * Parametry techniczne zgodnie z IEC Parametry mechaniczne Wymiary (wys. x szer. x gł.) Ciężar 1200 x 160 x 90 mm 9 kg Kolor Jasnoszary (odpowiada RAL 9022) Parametry środowiskowe Temperatra pracy Temperatra przechowywania -25 C +55 C -40 C +70 C Wilgotność względna <95% 1438 Bosch Secrity Systems BV Torenallee 49, 5617BA Eindhoven, The Netherlands CPD-0254 EN 54-24:2008 Lodspeaker for voice alarm systems for fire detection and fire alarm systems for bildings Line Array 60W LBC 3210/00 Type B
