Miernik parametrów instalacji MPI-511

Wielkość: px
Rozpocząć pokaz od strony:

Download "Miernik parametrów instalacji MPI-511"

Transkrypt

1 Miernik parametrów instalacji MPI-511 Wielofunkcyjny miernik MPI-511 przeznaczony jest do kompleksowych pomiarów parametrów instalacji elektrycznych (impedancji pętli zwarcia - również w instalacjach wyposażonych w wyłączniki RCD, rezystancji uziemień, wszystkich parametrów wyłączników RCD, rezystancji izolacji, niskonapięciowego pomiaru małych rezystancji), rejestracji napięć przemiennych, prądu, mocy, oraz sprawdzania kolejności faz. Przyrząd zapewnia wykonanie pomiarów wszystkich parametrów sieci elektrycznych, przewidzianych normą EN/IEC Wyposażenie standardowe miernika MPI-511 przewód pomiarowy zakończony wtykiem sieciowym z przyciskami do wyzwalania pomiaru i wpisu do pamięci WS- 01 (WAADAWS01) wielowtyk z gniazdem bananowym i dwoma przewodami pomiarowymi 1.3m WW-2 (WAPRZ1X2WW2) przewód 1,2 m żółty zakończony sondą ostrzową (WAPRZ1X2YEBS) przewód 1,2 m czarny zakończony sondą ostrzową (WAPRZ1X2BLBS) przewód 25m na szpuli (WAPRZO25REBBSZ) przewód połączeniowy do komputera (WAPRZRS232) sonda ostrzowa z gniazdem bananowym (WASONOB1) krokodylek żółty K02 (WAKROYE20K02) krokodylek czarny K01 (WAKROBL20K01) sonda pomiarowa do wbijania w grunt 30cm (WASONG30) futerał na miernik i jego wyposażenie (WAFUTM1) szelki do miernika (WAPOZSZE1) programy Konfiguracja mierników Sonel i Sonel MPI Logger (obsługa rejestratora) certyfikat kalibracji

2 Wyposażenie dodatkowe miernika MPI-511 przewód 5 m żółty zakończony sondą ostrzową (WAPRZ005YEBS) przewód 10 m żółty zakończony sondą ostrzową (WAPRZ010YEBS) przewód 20m żółty zakończony sondą ostrzową (WAPRZ020YEBS) adapter AutoISO-1000 do automatycznego pomiaru rezystancji izolacji (5 krokodylków) (WAADAAISO10) cęgi pomiarowe C2 (pomiar i rejestracja prądu i mocy)(wacegc20kr) adapter WS-02 z wtykiem UNI-SCHUKO (WAADAWS02) adapter gniazd trójfazowych AGT-16J (WAADAAGT16J) adapter gniazd trójfazowych AGT-32J (WAADAAGT32J) adapter gniazd trójfazowych AGT-63J (WAADAAGT63J) adapter do testowania wyłączników różnicowoprądowych TWR-1J (WAADATWR1J) sonda pomiarowa do wbijania w grunt 80cm (WASONG80) zacisk imadełkowy (WAZCIMA1) zasilacz do ładowania akumulatorów Z3 wtyk. uniwersalny (WAZASJZ3) przewód do ładowania akumulatorów (230V) (WAPRZLAD230) pakiet akumulatów Ni-MH o pojemności 3Ah (WAAKU05) komplet do ładowania akumulatorów (WAKPLLADMPI511) (zawierający zasilacz WAZASJ3, przewód WAPRZLAD230 oraz akumulator WAAKU05) program do tworzenia protokołów pomiarowych "SONEL Pomiary Elektryczne" (WAPROSONPE2) świadectwo wzorcowania (LSWPLMPI511) Podstawowe informacje - Pomiary parametrów pętli zwarcia pomiar impedancji prądem rzędu 23 A przy 230 V, 44 A przy 440 V (R zw = 10 Ω) możliwość pomiaru w obwodzie zwarciowym faza-faza, faza-ochronny, faza-zero automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego pomiary w sieciach o napięciach znamionowych: 115 V/200 V i230 V/400 V o częstotliwościach Hz (zakres napięć pomiarowych: V) pomiar impedancji pętli zwarcia prądem 15 ma z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD - Badanie wyłączników różnicowoprądowych typu AC, A i B: funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu klawisza start miernik wykonuje cały zadany cykl pomiarów) kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny) pomiar wył. zwykłych i selektywnych o znamionowych prądach różnicowych 10/30/100/300/500/1000 ma pomiar prądu wyzwalania prądem narastającym pomiar czasu zadziałania przy prądach ½I n, 1I n, 2I n i 5I n pomiar napięcia dotykowego i rezystancji przewodu ochronnego bez wyzwalania wyłącznika możliwość wyboru progu zadziałania zabezpieczenia przed przekroczeniem napięcia bezpiecznego na poziomach 25 i 50 V a dla wyłączników selektywnych dodatkowo 12,5 V - Pomiary rezystancji izolacji: trzy napięcia pomiarowe: 250 V, 500 V i 1000 V pomiar rezystancji izolacji do 3 GΩ zabezpieczenie miernika przed obecnością napięcia na obiekcie samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji automatyczny pomiar wszystkich rezystancji w kablach 3, 4 i 5 - żyłowych przy wykorzystaniu dodatkowego adaptera

3 - Pomiar rezystancji uziemienia: pomiar z dodatkową elektrodą dołączoną do ziemi odniesienia - Niskonapięciowy pomiar rezystancji, połączeń ochronych i wyrównawczych: pomiar małym prądem z sygnalizacją akustyczną pomiar ciągłości przewodu ochronnego prądem 200 ma w dwóch kierunkach - Sprawdzanie kolejności faz - Pomiar i rejestracja napięcia i prądu przemiennego, częstotliwości oraz mocy czynnej, biernej i pozornej mocy przy użyciu dodatkowych cęgów - Dodatkowo: szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej automatyczny wybór zakresu pomiarowego pamięć pojedynczych wyników pomiaru z możliwością ich przesłania do komputera PC przez łącze RS- 232C automatyczny wpis wyniku pomiaru do pamięci duży, czytelny wyświetlacz graficzny z możliwością podświetlenia monitorowanie stanu naładowania baterii możliwość zasilania z baterii oraz akumulatorów samoczynne wyłączanie się nieużywanego przyrządu (AUTO-OFF) Dane Techniczne Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, Z L-L Pomiar prądem 23/40A - zakres (dla przewodu pomiarowego 1,2m): pomiarowy wg IEC 61557: 0, ,9Ω 0, ,99 0,01 ±(5% w.w. +5 cyfr) Napięcie nominalne: V (dla Z L-PE i Z L-N ) oraz V (dla Z L-L ); częstotliwość: Hz Wskazania rezystancji pętli zwarcia R s i reaktancji pętli zwarcia X s : 0, ,99 0,01 ±(5% w.w. + 5 cyfr) wartości Z s Wskazania prądu zwarciowego I K - zakres pomiarowy wg IEC 61557: 0,115 A..1,84 ka (dla przewodu pomiarowego 1,2m i U n =230 V): Zakres Rozdzielczość 0, ,999 A 0,001A 2, ,99 A 0,01A wyliczany na podstawie ,9 A 0,1A błędu dla pętli zwarcia A 1A 2 k...19,99 ka 0,01kA 20,0 k..40,0 ka 0,1kA

4 Pomiar impedancji pętli zwarcia Z L-PE prądem 15mA 0, ,99 0,01 ±(6% w.w cyfr) ±(6% w.w. + 5 cyfr) Napięcie nominalne: V (dla Z L-PE i Z L-N ) oraz V (dla Z L-L ); częstotliwość: Hz Pomiar rezystancji izolacji Zakres pomiarowy wg IEC : dla U N =250 V: 250 kω..1 GΩ dla U N =500 V: 500 kω..1,999 GΩ dla U N =1000 V: 1 MΩ..3 GΩ Zakres wyświetlania Rozdzielczość kω 1 kω 2 M...19,99 MΩ 10 kω ±(3% w.w. + 8 cyfr) 20,0 M...199,9 MΩ 100 kω 200 M...1,000 GΩ 1,000 G...1,999 GΩ*) 1 MΩ 2,00 G...3,00 GΩ**) 10 MΩ ±(4% w.w. + 6 cyfr) *) dla napięcia 500 i 1000V; **) dla napięcia 1000V Napięcia pomiarowe: 250V, 500V i 1000V Dokładność zadawania napięcia (R obc [Ω] 1000*U N [V]): -0+10% od ustawionej wartości Wykrywanie niebezpiecznego napięcia przed pomiarem Rozładowanie mierzonego obiektu po pomiarze Pomiar rezystancji izolacji przewodów wielożyłowych (max 5) przy pomocy zewnętrznej opcjonalnej przystawki Pomiar napięć na zaciskach +R ISO, -R ISO w zakresie V (błąd max. ±3% w.w. ± 2 cyfry) Pomiary parametrów wyłączników RCD Test wyłączania RCD i pomiar czasu zadziałania t A (dla funkcji pomiarowej t A ): Typ RCD Krotność Zakres [ms] Rozdzielczość Zwykły 0,5*I n *I n 2*I n ms ± (2% w.w. + 2 cyfry) 5*I n Selektywny 0,5*I n *I n 2*I n *I n

5 Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego (typ AC) oraz jednokierunkowego (typ A): Prąd nominalny [ms] Zakres pomiarowy Rozdzielczość Prąd pomiarowy (dla AC) ±5I ν (dla A) 10 3,3...10,0 0,1 0,3xI..1,0xI ±14%I ν 30 9,0...30,0 ±10% ν możliwe rozpoczęcie pomiaruod dodatniej lub ujemnej połówki wymuszanego prądu upływu (AC) orazdodatnich lub ujemnych półokresów (typ A) czas przepływu prądu pomiarowego max ms Pomiar prądu zadziałania RCD I A dla prądu różnicowego jednokierunkowego z podkładem 6 ma prądu stałego: Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy ,0 0,1 0,4xI n..2,0xi n ±14%I n 30 12,0...42,0 0,4xI n..1,4xi n ±14%I n , Pomiar prądu zadziałania RCD I A dla prądu różnicowego stałego: Prąd nominalny Zakres pomiarowy Rozdzielczość ,0 0, ,0...60, , Prąd pomiarowy 0,4xI..2,0xI ±14%I ν możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu czas przepływu prądu pomiarowego max. 3200ms Pomiar rezystancji uziemienia (przewodu ochronnego) R E : Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy kΩ 10 Ω 4 ±(0...10% w.w. + 8 cyfr) ,66kΩ 12 ±(0...10% w.w. + 5 cyfr) Ω 1 Ω Ω 120 ±(0...5% w.w Ω 200 cyfr) Ω 400 Pomiar napięcia dotykowego U B odniesionego do nominalnego prądu różnicowego: Prąd nominalny Zakres Rozdzielczość Prąd pomiarowy V 0,1 V ±(0...10% w.w. + 5 cyfr)

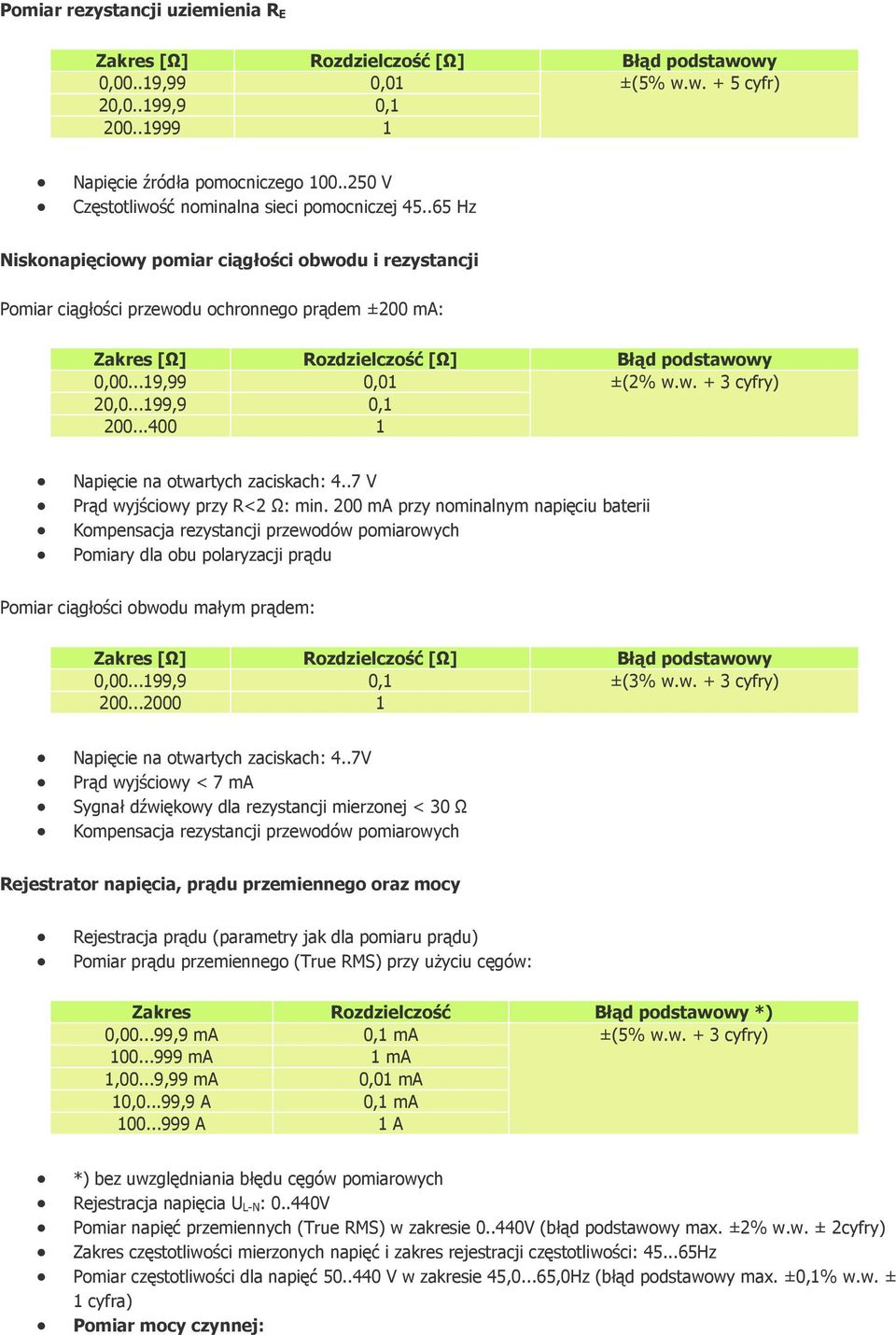

6 Pomiar rezystancji uziemienia R E 0,00..19,99 0,01 ±(5% w.w. + 5 cyfr) 20,0..199,9 0, Napięcie źródła pomocniczego V Częstotliwość nominalna sieci pomocniczej Hz Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar ciągłości przewodu ochronnego prądem ±200 ma: 0, ,99 0,01 ±(2% w.w. + 3 cyfry) Napięcie na otwartych zaciskach: 4..7 V Prąd wyjściowy przy R<2 Ω: min. 200 ma przy nominalnym napięciu baterii Kompensacja rezystancji przewodów pomiarowych Pomiary dla obu polaryzacji prądu Pomiar ciągłości obwodu małym prądem: 0, ,9 0,1 ±(3% w.w. + 3 cyfry) Napięcie na otwartych zaciskach: 4..7V Prąd wyjściowy < 7 ma Sygnał dźwiękowy dla rezystancji mierzonej < 30 Ω Kompensacja rezystancji przewodów pomiarowych Rejestrator napięcia, prądu przemiennego oraz mocy Rejestracja prądu (parametry jak dla pomiaru prądu) Pomiar prądu przemiennego (True RMS) przy użyciu cęgów: Zakres Rozdzielczość *) 0, ,9 ma 0,1 ma ±(5% w.w. + 3 cyfry) ma 1 ma 1,00...9,99 ma 0,01 ma 10,0...99,9 A 0,1 ma A 1 A *) bez uwzględniania błędu cęgów pomiarowych Rejestracja napięcia U L-N : V Pomiar napięć przemiennych (True RMS) w zakresie V (błąd max. ±2% w.w. ± 2cyfry) Zakres częstotliwości mierzonych napięć i zakres rejestracji częstotliwości: Hz Pomiar częstotliwości dla napięć V w zakresie 45,0...65,0Hz (błąd max. ±0,1% w.w. ± 1 cyfra) Pomiar mocy czynnej:

7 Zakres [W][Var][V-A] Rozdzielczość [W][Var][V-A] *) 0, ,9 0,1 ±(7% w.w. + 5 cyfr) ,00 k...9,99 k 0,01 10,0 k...99,9 k 0,1 100 k k 1 *) dla U: V, I: 10 ma A; bez uwzględniania błędu cęgów pomiarowych Napięcie nominalne V; częstotliwość Hz Ilość faz mierzonego obwodu: 1 Rejestracja mocy czynnej P, biernej Q, pozornej S (parametry jak dla pomiaru mocy) Częstotliwość próbkowania: s (co 1s) - dla rejestracji wszystkich wielkości Ilość próbek: (rejestracja napięcia, prądu i mocy) Wyświetlane wartości: średnia, max, min i odniesienie % do wartości nominalnej Pomiar kolejności faz Wskazanie kolejności faz: zgodna, niezgodna Zakres napięć sieci U L-L : V (45..65Hz) Wyświetlanie wartości napięć międzyfazowych Pozostałe dane techniczne rodzaj izolacji: podwójna, wg PN-EN i IEC kategoria pomiarowa: III 300 V wg PN-EN stopień ochrony obudowy wg PN-EN 60529: IP54 zasilanie miernika: baterie alkaliczne R14 (5 szt.) wymiary: 295 x 222 x 95 mm, masa miernika: ok. 2,2kg temperatura przechowywania: C temperatura pracy: C temperatura nominalna: C czas do samowyłączenia: 120 sekund wyświetlacz: graficzny 192x64 punktów pamięć wyników pomiarów: 990 rekordów (10000 wpisów) transmisja wyników: łącze RS-232C standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001 przyrząd spełnia wymagania normy EN/IEC i zapewnia wykonanie pomiarów wszystkich parametrów sieci elektrycznych, przewidzianych w tej normie
