1 Projekt P.I.W.O.2

2 Projekt P.I.W.O.2 to nietypowy system oświetlenia budynku. Rozwinięcie skrótu jest następujące: PotęŜny Indeksowany Wyświetlacz Oknowy edycja 2 Celem projektu było zamienienie jednego z akademików w ogromny wyświetlacz. Pokaz projektu miał miejsce 13 maja 2008 roku na osiedlu akademickim Wittigowo we Wrocławiu. Osiedle akademickie Reprezentujemy Studenckie Koło Naukowe MOS, działające przy Katedrze Metrologii Elektronicznej i Fotonicznej na Politechnice Wrocławskiej. Wszyscy członkowie naszego koła naukowego są studentami specjalności Aparatura Elektroniczna. Program studiów na naszej specjalności jest ukierunkowany na szeroko pojętą technikę mikroprocesorową - stąd teŝ wywodzi się nazwa naszej organizacji: Microsystems Oriented Society. W naszych szeregach jest wielu pasjonatów, którzy po prostu kochają elektronikę. W takim gronie, nie ma rzeczy niemoŝliwych. Spotkanie Koła Naukowego MOS 1

Gdy chodziliśmy po pokojach w akademiku, instalując sieć i moduły oświetleniowe, mieszkańcy często zadawali nam pytania typu: Po co to robicie? Czy to wasza praca magisterska? Kto wam za to płaci?

3 Gdy chodziliśmy po pokojach w akademiku, instalując sieć i moduły oświetleniowe, mieszkańcy często zadawali nam pytania typu: Po co to robicie? Czy to wasza praca magisterska? Kto wam za to płaci? Śpieszę z odpowiedzią! P.I.W.O.2 to projekt w całości sfinansowany przez Politechnikę Wrocławską i jest to projekt Studenckiego Kola Naukowego MOS. To tyle, jeśli chodzi o stronę materialną. A jeśli chodzi o naszą motywację, to wierzyliśmy, Ŝe coś takiego moŝna zrobić po prostu realizowaliśmy jedno z naszych marzeń. Cofnijmy się na chwilę do genezy projektu. Tak nietypowy pomysł musiał zrodzić się w głowie nieszablonowego człowieka. Jest nim Filip Rus, obecnie juŝ absolwent specjalności Aparatura Elektroniczna. Jak sam wspomina, przechadzał się kiedyś w okolicy Teków (osiedle akademickie), a poniewaŝ zbliŝał się juŝ zmierzch, światła w pokojach akademików były pozapalane. Układały się przy tym w zupełnie przypadkowe wzory. A gdyby tak móc nimi sterować? Właśnie ta myśl dała początek naszemu przedsięwzięciu. Filip Rus pomysłodawca projektu 2

Pierwsze dyskusje na temat projekt toczyły się juŝ w grudniu 2007 roku. RozwaŜaliśmy róŝne rozwiązania techniczne i na drodze kompromisu dochodziliśmy do wspólnych wniosków.

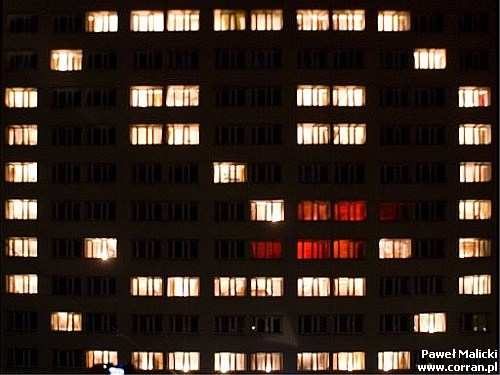

4 Pierwsze dyskusje na temat projekt toczyły się juŝ w grudniu 2007 roku. RozwaŜaliśmy róŝne rozwiązania techniczne i na drodze kompromisu dochodziliśmy do wspólnych wniosków. Pod koniec stycznia stwierdziliśmy, Ŝe nasz plan jest gotowy czas przystąpić do działania. Teraz musieliśmy załatwić dofinansowanie projektu oraz zdobyć podpisy na całej gamie róŝnych pozwoleń i wniosków. Gdy ten etap mieliśmy juŝ za sobą, wysłaliśmy naszą ekipę do działań w terenie, by bliŝej zbadały akademik T-16, który to był celem naszej akcji. Nasi ludzie z taśmami mierniczymi w ręku przemierzali korytarze akademika wzdłuŝ i wszerz, mierząc wszelkie zakamarki. My staraliśmy się nie rzucać w oczy natomiast mieszkańcy nie zadawali kłopotliwych pytań... Odprawa przed akcją Jak jest zbudowany system oświetlenia? KaŜdy pokój akademika to jeden piksel naszego wielkiego wyświetlacza. W sumie ekran ma rozdzielczość 12x10. Niezbyt duŝo, prawda? Tylko Ŝe w tym przypadku liczą się przede wszystkim rozmiary. Okna tworzą wyświetlacz o rozdzielczości 12x10 3

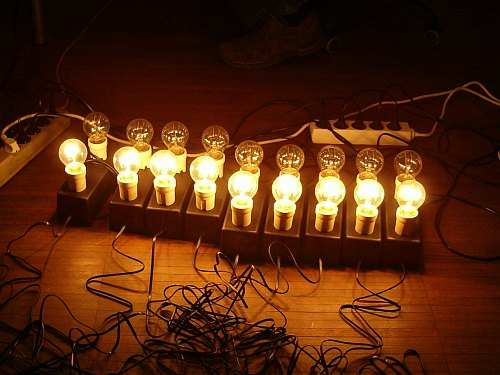

5 W kaŝdym pokoju umieściliśmy jeden moduł z dwiema Ŝarówkami (na piętrze jest dwanaście pokoi). Moduł oświetleniowy Kable ze wszystkich modułów umieszczonych na piętrze schodzą się do jednego pokoju, gdzie są podłączone do sterownika (jeden na piętro). Sterowniki ze wszystkich pięter spięte są za pomocą przemysłowej sieci RS485 i podłączone do centralnego komputera (w naszym przypadku był to laptop). Mikroprocesorowy sterownik Pierwsze testy systemu oświetlenia 4

P.I.W.O.2 w liczbach: 1 akademik, 2 km kabla, 5 miesięcy przygotowań 120 pokoi, 240 Ŝarówek i oprawek, 300 mieszkańców. Taki projekt to przede wszystkim duŝe wyzwanie logistyczne.

6 P.I.W.O.2 w liczbach: 1 akademik, 2 km kabla, 5 miesięcy przygotowań 120 pokoi, 240 Ŝarówek i oprawek, 300 mieszkańców. Taki projekt to przede wszystkim duŝe wyzwanie logistyczne. W jego tworzeniu uczestniczyło prawie 30 osób, głównie członków Koła Naukowego MOS, ale nie tylko. Siłę napędową projektu stanowili: Fili Rus, pomysłodawca i szef projektu, Marcin Saj, w tamtym okresie prezes SKN MOS, Michał Wysocki, naczelny konstruktor, Krzysiek Birowski, mistrz animacji i programowania, Arkadiusz Zieliński, kierownik propagandy. 5

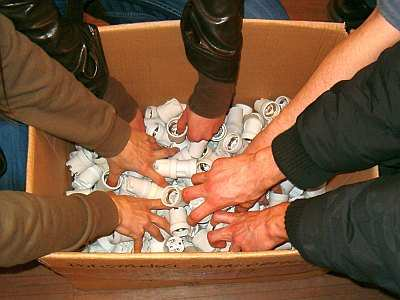

7 Przygotowania do projektu: Zakup Ŝarówek Wiercenie obudów MontaŜ modułów 6

8 120 modułów zmontowanych i gotowych do uŝycia Malowanie Ŝarówek Nagrywamy reklamówkę projektu 7

9 Odprawa w akademiku Przez cały okres przygotowań projektu prowadziliśmy na bieŝąco stronę internetową, na której to z lekką dozą humoru informowaliśmy świat o naszych sukcesach i poraŝkach - tych na szczęście było niewiele :). strona projektu 8

7 maja 2008 roku, Katedra Metrologii Elektronicznej i Fotonicznej, przy której to działa Studenckie Koło Naukowe MOS, obchodziła dziesięciolecie swego istnienia.

10 7 maja 2008 roku, Katedra Metrologii Elektronicznej i Fotonicznej, przy której to działa Studenckie Koło Naukowe MOS, obchodziła dziesięciolecie swego istnienia. Takie wydarzenie to spora rzecz, dlatego teŝ bez chwili zawahania przystaliśmy na propozycję przedstawienia idei projektu PIWO2 przed gośćmi profesora Mroczki. Profesor Włosiński (po lewej), przewodniczący IV Wydziału Polskiej Akademii Nauk oraz Profesor Mroczka (po prawej), szef Katedry KEMiF rozmowa w kuluarach Naszą widownią był Komitet Metrologii i Aparatury Naukowej PAN. Dwóch studentów (Filip Rus i Arek Zieliński) kontra nobliwa i utytułowana widownia... Pomimo początkowych obaw i małego stresu, naszą prezentację moŝna zaliczyć do udanych. Rozwinęła się nawet krótka dysputa na temat dynamiki Ŝarówek, ale to opowieść na inną okazję... Prezentacja projektu P.I.W.O.2 9

11 Pokaz projektu został zaplanowany na 13 maja 2008 roku. Tego dnia, nasze centrum dowodzenia zostało ulokowane na górce przed akademikiem. To stąd, za pomocą laptopa mogliśmy sterować oświetleniem całego budynku. Trudno oszacować liczbę ludzi jak przybyła na pokaz, ale był to spory tłum. Byliśmy szczerze zaskoczeni tak wielkim zainteresowaniem naszym projektem, zwaŝywszy na skromną promocję. Nasze centrum dowodzenia Jest godzina 21:02 - boisko do koszykówki znajdujące przed nami w całości juŝ zapełniło się publicznością Ŝądną wraŝeń. Pokaz miał się rozpocząć punktualnie o godzinie dziewiątej, a tu pojawiły się niespodziewane problemy techniczne. W naszej ekipie poziom zdenerwowania rośnie. W końcu jednak udało się zapanować nad złośliwą materią z głośników rozlega się sygnał syreny, a na akademiku wyświetlają się pierwsze sekwencje animacji. Publika Ŝywo zareagowała. Z naszego stanowiska na górce zobaczyliśmy morze telefonów komórkowych wszystkie wycelowane w akademik. 10

12 Publiczność przed akademikiem Następnego dnia w serwisie YouTube pojawia się cała masa filmików z pokazu projektu P.I.W.O.2. Szczególną popularność zyskała animacja nawiązująca do kultowej bajki Reksio - liczba wyświetleń szybko przekroczyła 300tys. ( Reksio najlepsza animacja nadesłana na konkurs To juŝ jednak historia, a my bogatsi w doświadczenie myślimy juŝ o kolejnej edycji ma być jeszcze lepiej! Nasza ekipa po pokazie 11
