ARCHITEKTURA USŁUG ZRÓŻNICOWANYCH

Transkrypt

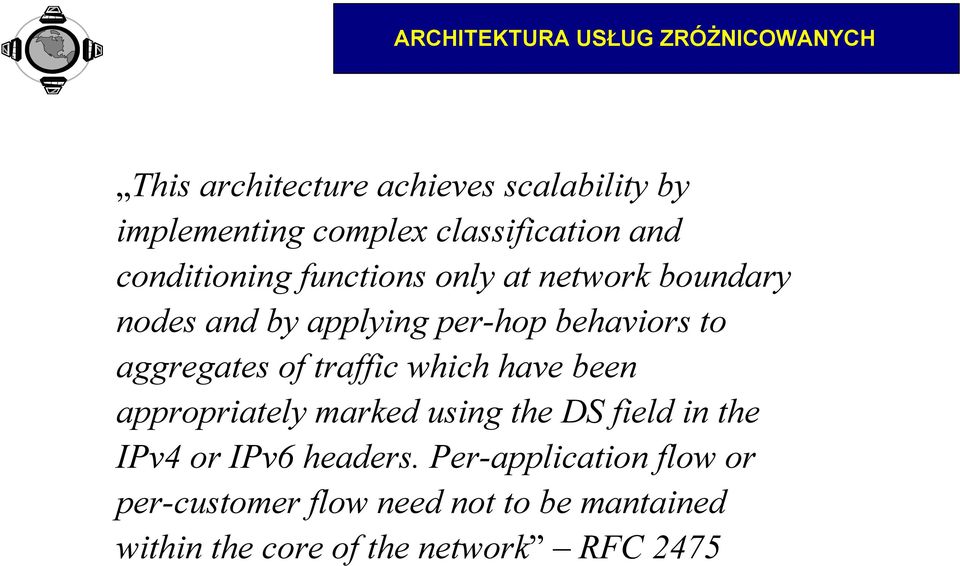

1 ARCHITEKTURA USŁUG ZRÓŻNICOWANYCH This architecture achieves scalability by implementing complex classification and conditioning functions only at network boundary nodes and by applying per-hop behaviors to aggregates of traffic which have been appropriately marked using the DS field in the IPv4 or IPv6 headers. Per-application flow or per-customer flow need not to be mantained within the core of the network RFC 2475

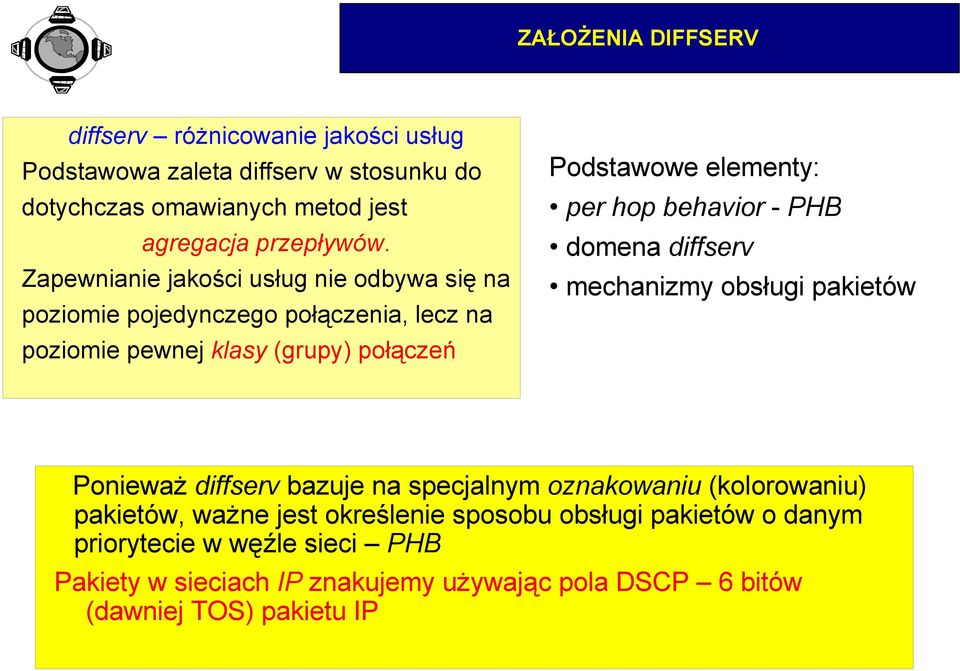

2 ZAŁOŻENIA DIFFSERV diffserv różnicowanie jakości usług Podstawowa zaleta diffserv w stosunku do dotychczas omawianych metod jest agregacja przepływów. Zapewnianie jakości usług nie odbywa się na poziomie pojedynczego połączenia, lecz na poziomie pewnej klasy (grupy) połączeń Podstawowe elementy: per hop behavior - PHB domena diffserv mechanizmy obsługi pakietów Ponieważ diffserv bazuje na specjalnym oznakowaniu (kolorowaniu) pakietów, ważne jest określenie sposobu obsługi pakietów o danym priorytecie w węźle sieci PHB Pakiety w sieciach IP znakujemy używając pola DSCP 6 bitów (dawniej TOS) pakietu IP

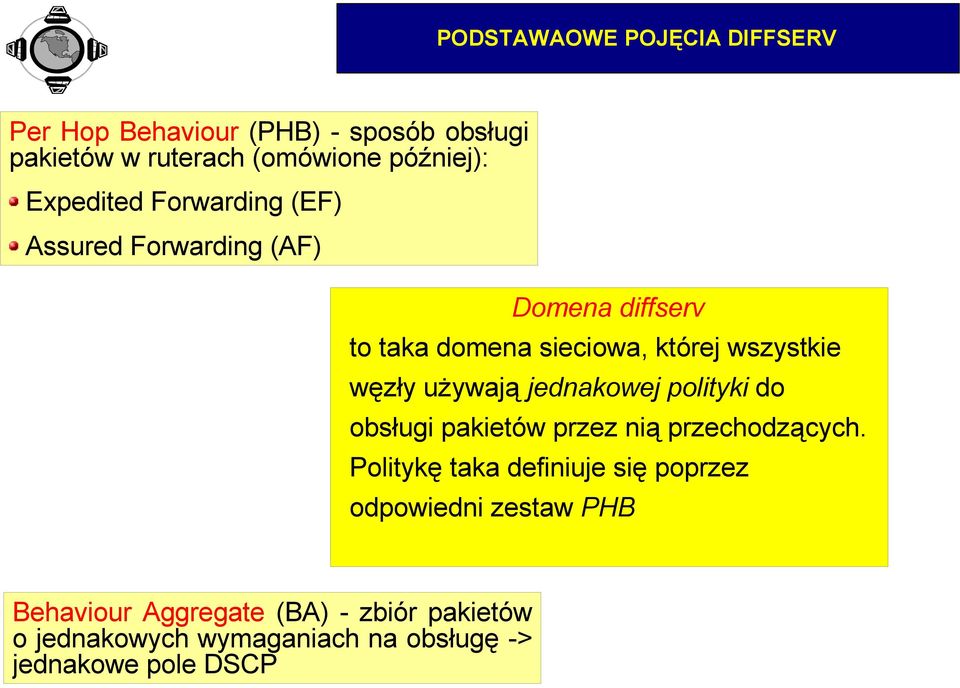

3 PODSTAWAOWE POJĘCIA DIFFSERV Per Hop Behaviour (PHB) - sposób obsługi pakietów w ruterach (omówione później): Expedited Forwarding (EF) Assured Forwarding (AF) Domena diffserv to taka domena sieciowa, której wszystkie węzły używają jednakowej polityki do obsługi pakietów przez nią przechodzących. Politykę taka definiuje się poprzez odpowiedni zestaw PHB Behaviour Aggregate (BA) - zbiór pakietów o jednakowych wymaganiach na obsługę -> jednakowe pole DSCP

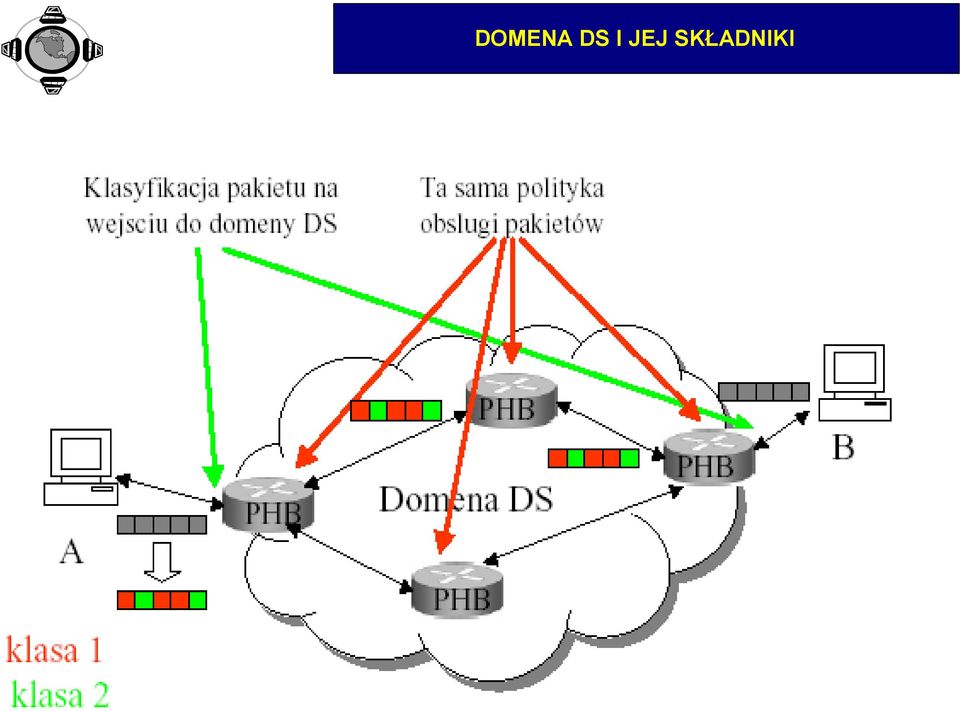

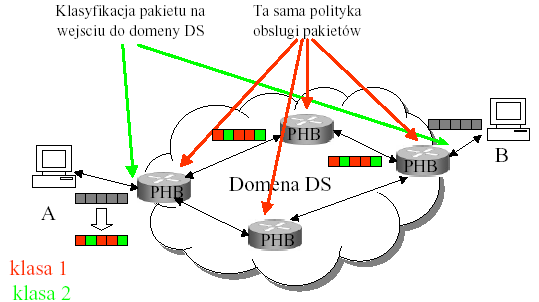

4 DOMENA DS I JEJ SKŁADNIKI

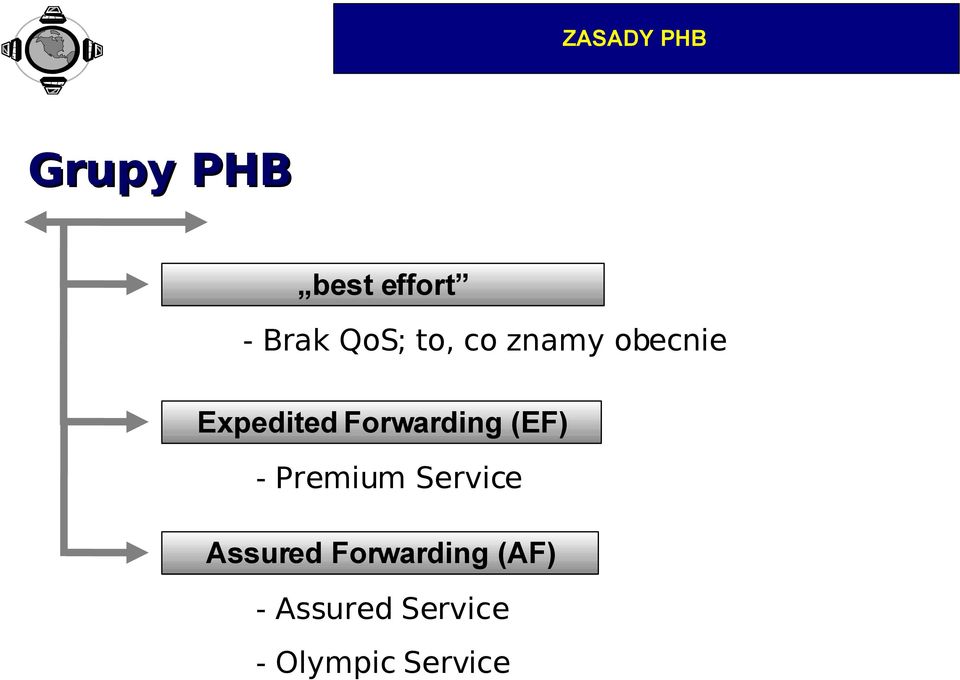

5 ZASADY PHB Grupy PHB best effort - Brak QoS; to, co znamy obecnie Expedited Forwarding (EF) - Premium Service Assured Forwarding (AF) - Assured Service - Olympic Service

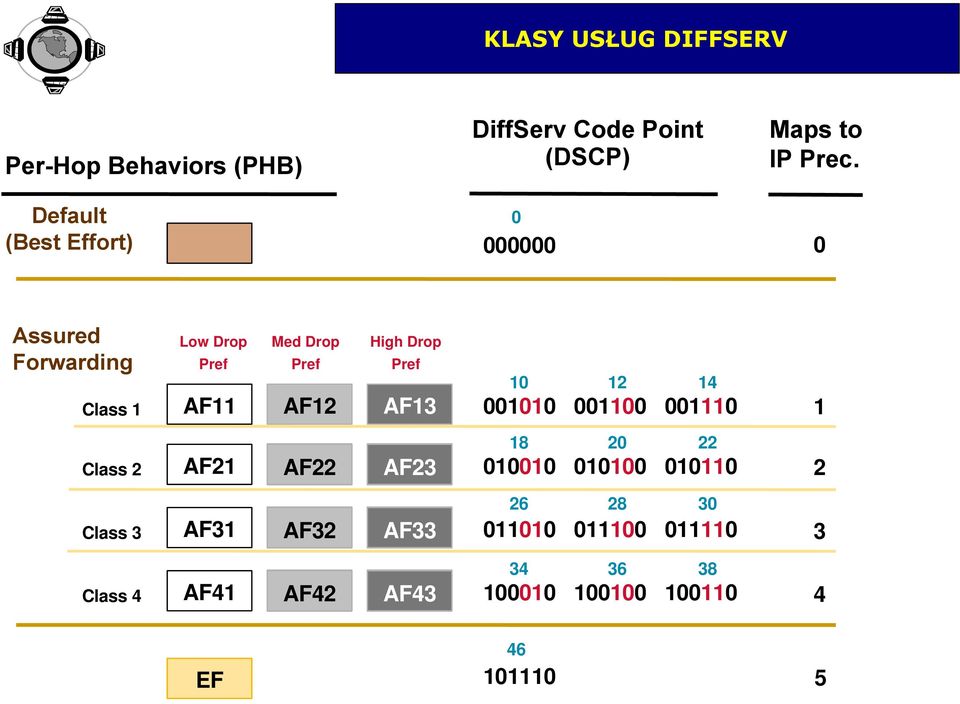

6 KLASY USŁUG DIFFSERV Per-Hop Behaviors (PHB) DiffServ Code Point (DSCP) Maps to IP Prec. Default 0 (Best Effort) Assured Forwarding Class 1 Low Drop Pref AF11 Med Drop Pref AF12 High Drop Pref AF Class 2 AF21 AF22 AF Class 3 AF31 AF32 AF Class 4 AF41 AF42 AF EF

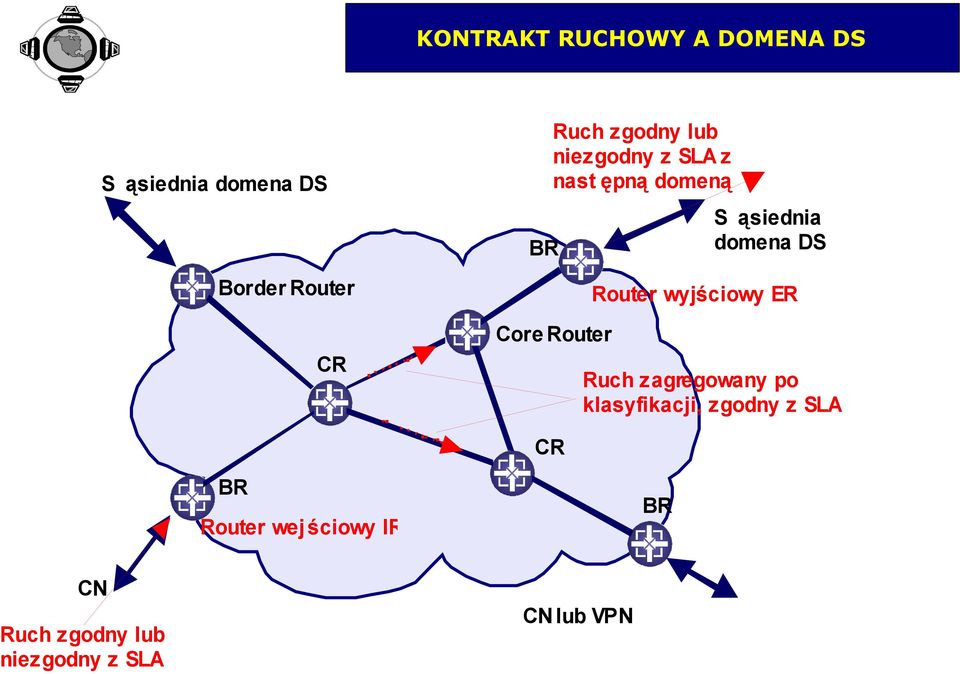

7 KONTRAKT RUCHOWY A DOMENA DS S ąsiednia domena DS Border Router CR BR Ruch zgodny lub niezgodny z SLA z nast ępną domeną Core Router S ąsiednia domena DS Router wyjściowy ER Ruch zagregowany po klasyfikacji, zgodny z SLA CR BR Router wej ściowy IR BR CN Ruch zgodny lub niezgodny z SLA CN lub VPN

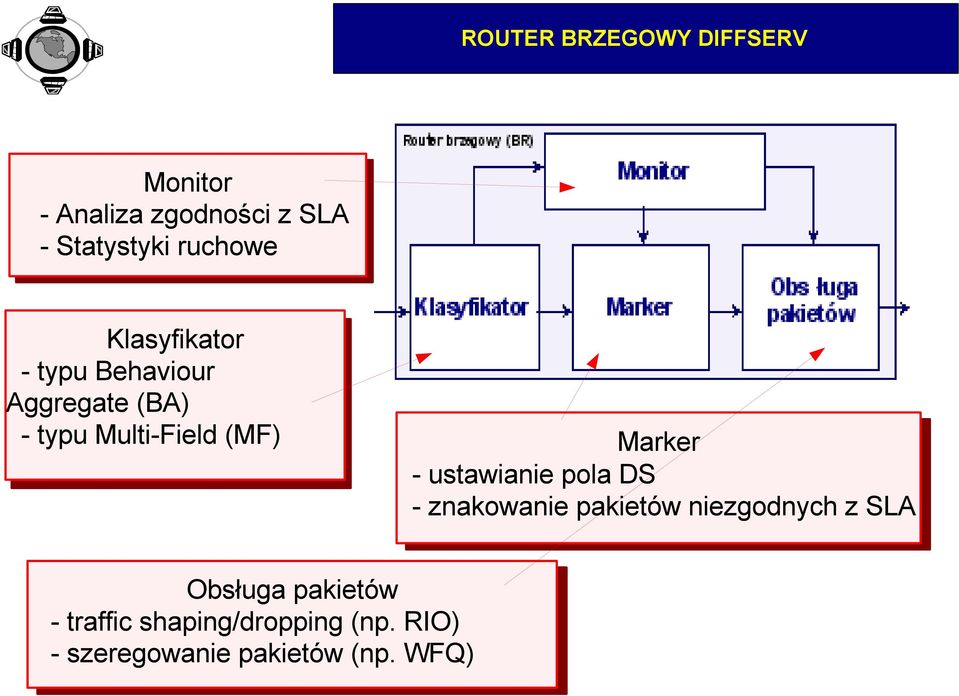

8 ROUTER BRZEGOWY DIFFSERV Monitor - Analiza zgodności z SLA - Statystyki ruchowe Klasyfikator - typu Behaviour Aggregate (BA) - typu Multi-Field (MF) Marker - ustawianie pola DS - znakowanie pakietów niezgodnych z SLA Obsługa pakietów - traffic shaping/dropping (np. RIO) - szeregowanie pakietów (np. WFQ)

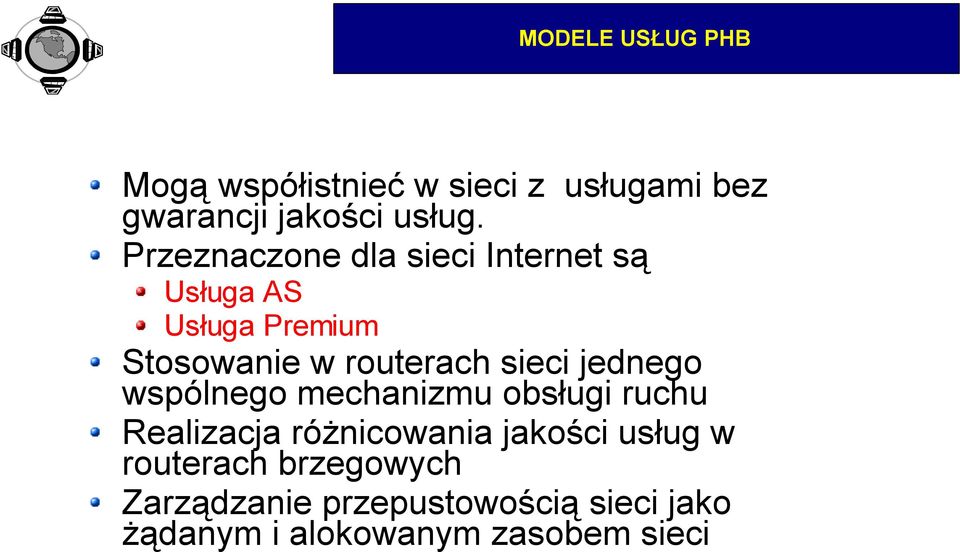

9 MODELE USŁUG PHB Mogą współistnieć w sieci z usługami bez gwarancji jakości usług. Przeznaczone dla sieci Internet są Usługa AS Usługa Premium Stosowanie w routerach sieci jednego wspólnego mechanizmu obsługi ruchu Realizacja różnicowania jakości usług w routerach brzegowych Zarządzanie przepustowością sieci jako żądanym i alokowanym zasobem sieci

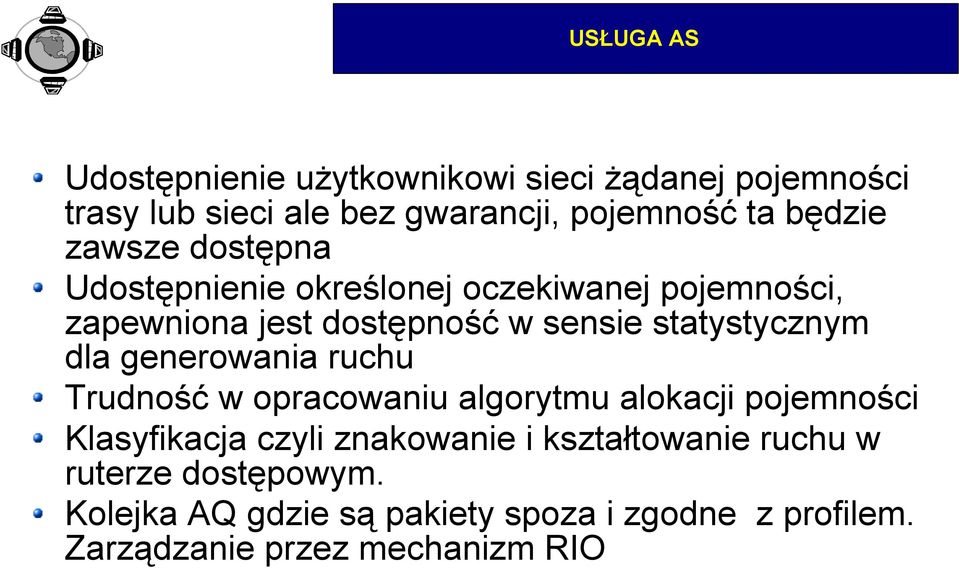

10 USŁUGA AS Udostępnienie użytkownikowi sieci żądanej pojemności trasy lub sieci ale bez gwarancji, pojemność ta będzie zawsze dostępna Udostępnienie określonej oczekiwanej pojemności, zapewniona jest dostępność w sensie statystycznym dla generowania ruchu Trudność w opracowaniu algorytmu alokacji pojemności Klasyfikacja czyli znakowanie i kształtowanie ruchu w ruterze dostępowym. Kolejka AQ gdzie są pakiety spoza i zgodne z profilem. Zarządzanie przez mechanizm RIO

11 USŁUGA PREMIUM (VLL) Emulacja w sieci pakietowej łącza dzierżawionego o stałej przepustowości pomiędzy systemami końcowymi Gwarancja dostępu do nominalnej pojemności ustalonej trasy w sieci Udostępnienie użytkownikom maksymalnego profilu pojemności Zasoby udostępniane użytkownikowi są niezależne od obciążenia trasy i sieci generowanego przez pozostałych użytkowników Realizacja usługi Premium jest dwuetapowa i wymaga zastosowania mechanizmów: Rezerwacja pojemności przez protokół udostępniania pojemności lub program agencki ustanawiający rezerwację w domenie adresowej sieci Kotwiczenia tras w celu utrzymania ruchu w zarezerwowanych łączach sieci, niezależnie od dynamicznych zmian tras, dokonywanych w sieci IP Pakiety umieszczane w kolejkach PQ priorytet obsługi najwyższy Podstawą alokacji zasobów jest maksymalna szybkość transmisji.

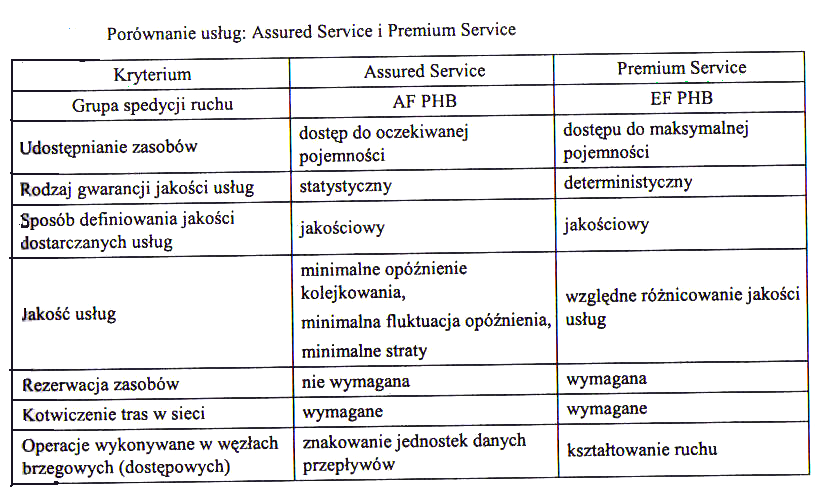

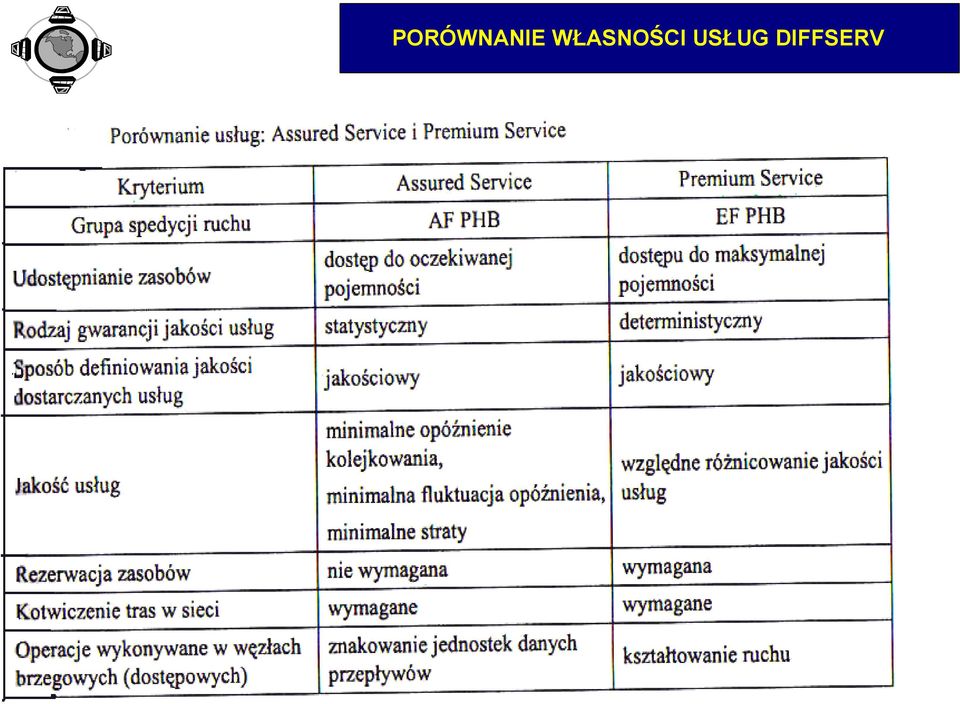

12 PORÓWNANIE WŁASNOŚCI USŁUG DIFFSERV
