1 INSTALACJA BĄDŹ BLIŻEJ BEZPROBLEMOWEGO BRZMIENIA

2 Uzyskanie bardzo wyraźnego dźwięku w wymagających akustycznie miejscach może być bardzo trudne. Ale dokonanie wyboru odpowiednich mikrofonów może wszystko ułatwić. Odpowiednie mikrofony mogą zminimalizować problemy, jeszcze zanim one wystąpią, i gwarantują satysfakcję klienta po zakończeniu projektu. Superkardioidalne mikrofony DPA, niezależnie od miejsca używania, łączą kontrolowaną kierunkowość z doskonałym odrzucaniem szumu tła w eleganckiej formie. Można je stosować nawet w najtrudniejszym otoczeniu. Wybierając do Twojego projektu instalacyjnego mikrofon DPA, zapewniasz: maksimum zrozumiałości mowy bez względu na warunki akustyczne, wysoki gain before feedback (wzmocnienie przed wystąpieniem sprzężenia zwrotnego), prowadzący do mniejszych problemów z umiejscowieniem głośników, odporność na zakłócenia wywoływane przez telefony komórkowe, spójne brzmienie z każdego mikrofonu i za każdym razem. 2

3 3

4 4

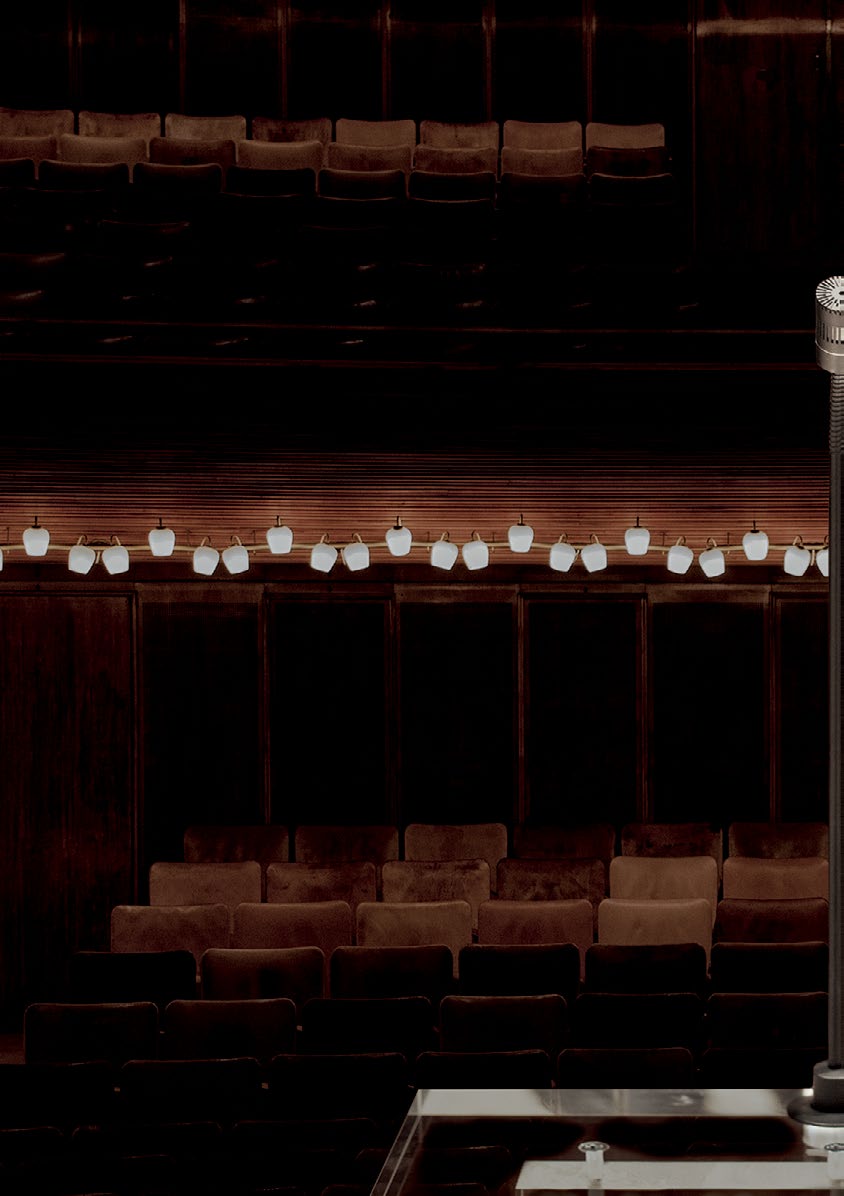

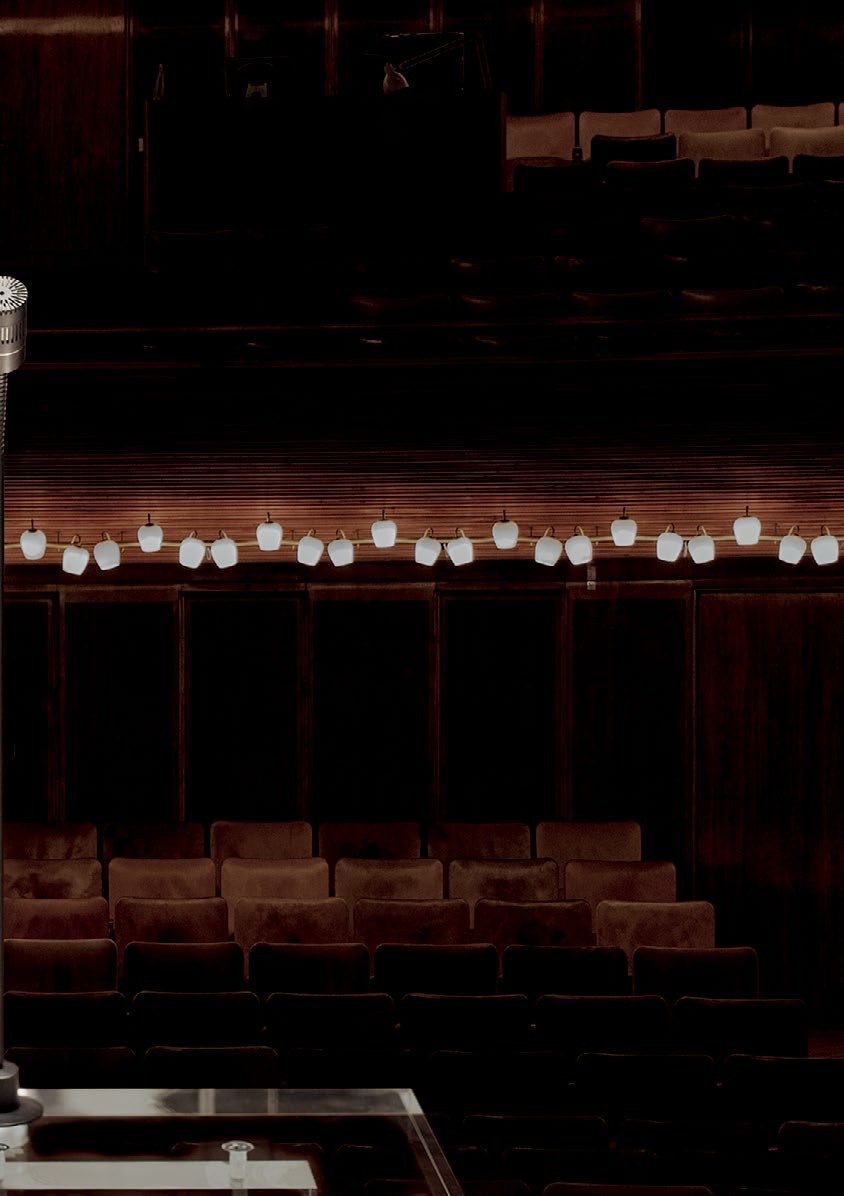

5 Bezstresowe rozwiązanie dla konsultantów AV Mikrofon jest ważnym pierwszym ogniwem w łańcuchu sygnału i, jak zawsze, jeśli wybierzesz najlepsze rozwiązanie do Twojego systemu dźwiękowego, rezultat końcowy będzie brzmiał lepiej. Mikrofony DPA zapewniają podstawowe narzędzia wymagane do pokonania wyzwań akustycznych i konstrukcyjnych, z którymi zmagają się konsultanci AV. W sali koncertowej, sali posiedzeń, sali konferencyjnej, sali rozpraw, kościele, na mównicy, czy nawet w teatrze mikrofony pojemnościowe DPA zapewniają zrozumiałość mowy. Wybierając właściwe mikrofony i uzupełniając je odpowiednimi elementami systemu dźwiękowego, możesz zapewnić, że każde wypowiedziane słowo zostanie usłyszane w całym pomieszczeniu. Koniec ze zmaganiem się z korekcją równoważącą złe podbarwienia mikrofonów. W zależności od otoczenia i Twoich konkretnych wymagań możesz dokonać wyboru spośród szerokiego asortymentu rozwiązań mikrofonowych, w tym wiszących, podłogowych i montowanych do blatu. 5

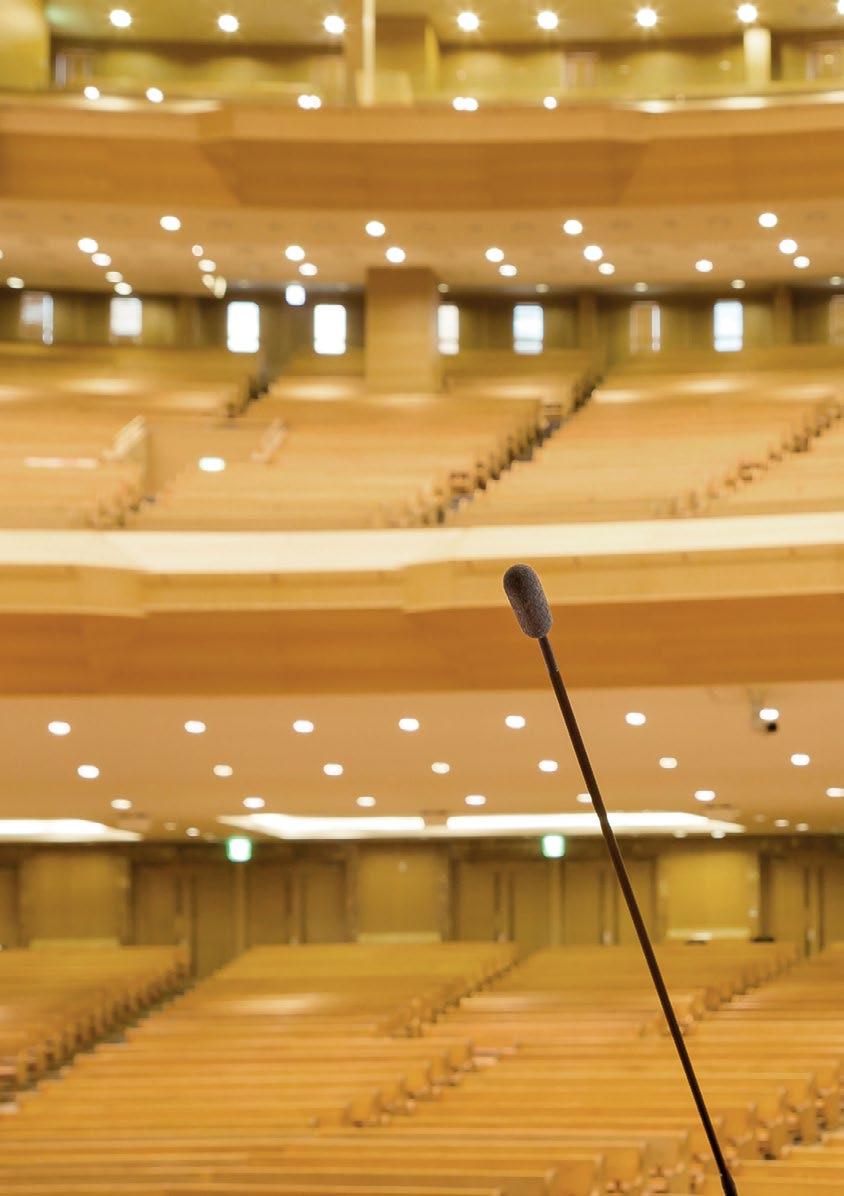

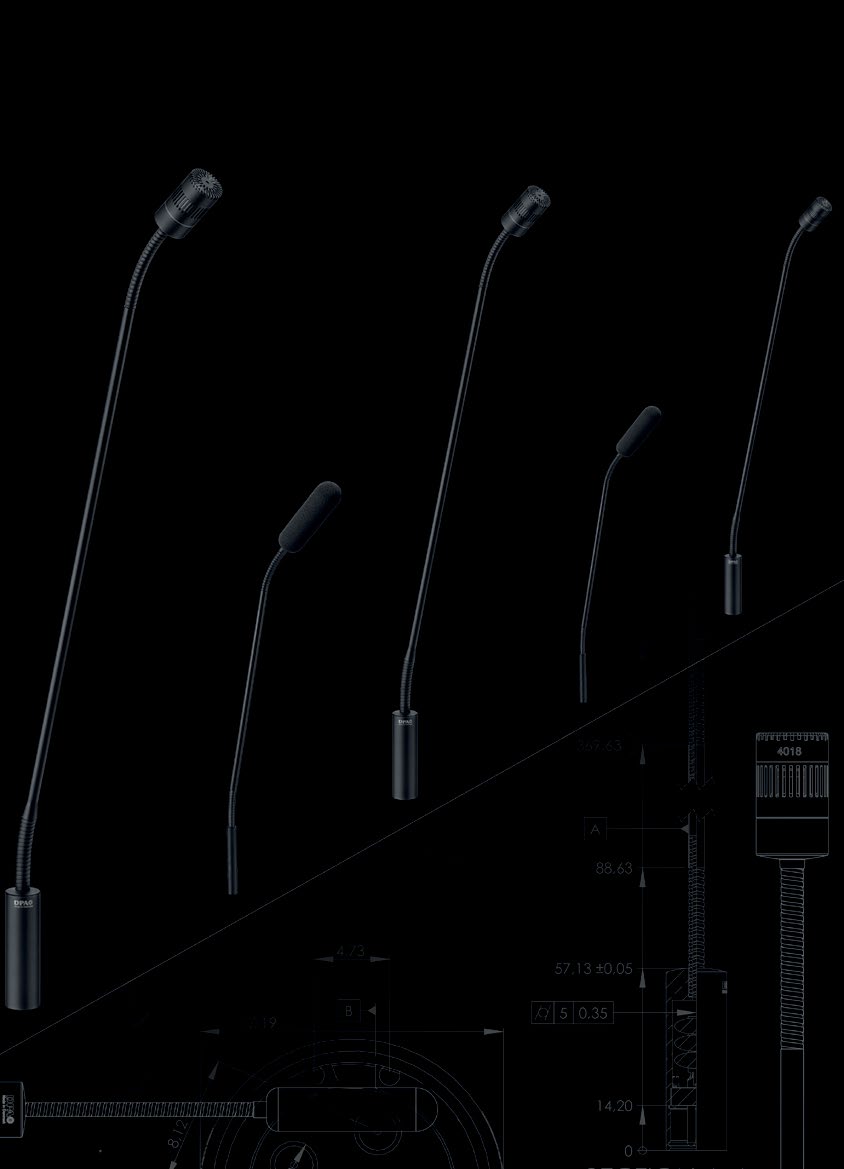

6 Mikrofon superkardioidalny SC4098 Czysty, wyraźny dźwięk ma kluczowe znaczenie, kiedy ktoś przemawia do ludzi. Mikrofony superkardioidalne zapewniają dobrą zrozumiałość, łącząc kontrolowaną kierunkowość z odrzucaniem szumu tła. Mikrofony te zostały zaprojektowane na bazie słynnych miniaturowych kapsuł d:screet Miniature Microphone Capsule i innowacyjnej technologii Interference Tube Technology. Mikrofony superkardioidalne d:screet oferują wyjątkowo wysoki poziom zrozumiałości mowy i czystości głosu. Zapewniają naturalny, liniowy dźwięk w połączeniu z eleganckim skandynawskim designem. 6

7 Spełnienie wymagań każdego projektu instalacyjnego w każdym miejscu Aby spełnić Twoje konkretne wymagania, mikrofon superkardiolidalny d:screet SC4098 jest dostępny w wielu wariantach. Występuje w kolorze czarnym lub białym, ze złączem XLR lub MicroDot (do systemów bezprzewodowych) w długościach w zakresie od 16 do 47 cm. Dłuższe, czarne odmiany dostępne są w długościach 77 cm i 122 cm. Dostępne są także specjalne odmiany spełniające Twoje konkretne wymagania. Dostarczamy także szeroki asortyment takich akcesoriów jak osłony przeciwwietrzne, kable, uchwyty, klipsy, statywy podłogowe i nasz stylowy system antywstrząsowy mocowany w stole. (Table Shock Mount; zob. str. 18). 7

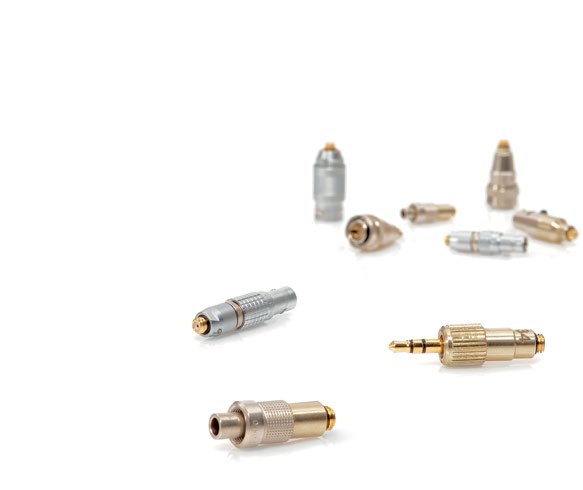

8 Bezpiecznie, prosto, bezprzewodowo Mikrofony miniaturowe d:screet są dostępne ze złączem MicroDot, więc pasują do konfiguracji bezprzewodowych. Nigdy więcej kabli ciągnących się przez całą scenę; po prostu podłącz mikrofon do nadajnika systemu bezprzewodowego. Twoja konfiguracja jest bardziej elastyczna niż kiedykolwiek wcześniej. Program adapterów DPA daje Ci proste i przystępne możliwości. Nie jesteś już przywiązany do jednego systemu bezprzewodowego. Jeśli okoliczności ulegną zmianie, możesz podłączyć odpowiedni adapter zamiast ponosić koszt całego nowego mikrofonu. A kiedy dokonasz tej zmiany, nie usłyszysz żadnej straty ani zmiany w jakości dźwięku. Mikrofon superkardioidalny d:screet współpracuje ze wszystkimi wiodącymi systemami bezprzewodowymi takich firm jak Lectrosonics, Sennheiser, Shure, Sony, Wisycom, Zaxcom i innymi. Pomysłowy system adapterów DPA Microphones jest jedyny w swoim rodzaju w branży. Zabezpiecza fantastyczne brzmienie Twojej inwestycji na wiele lat. 8

9 9

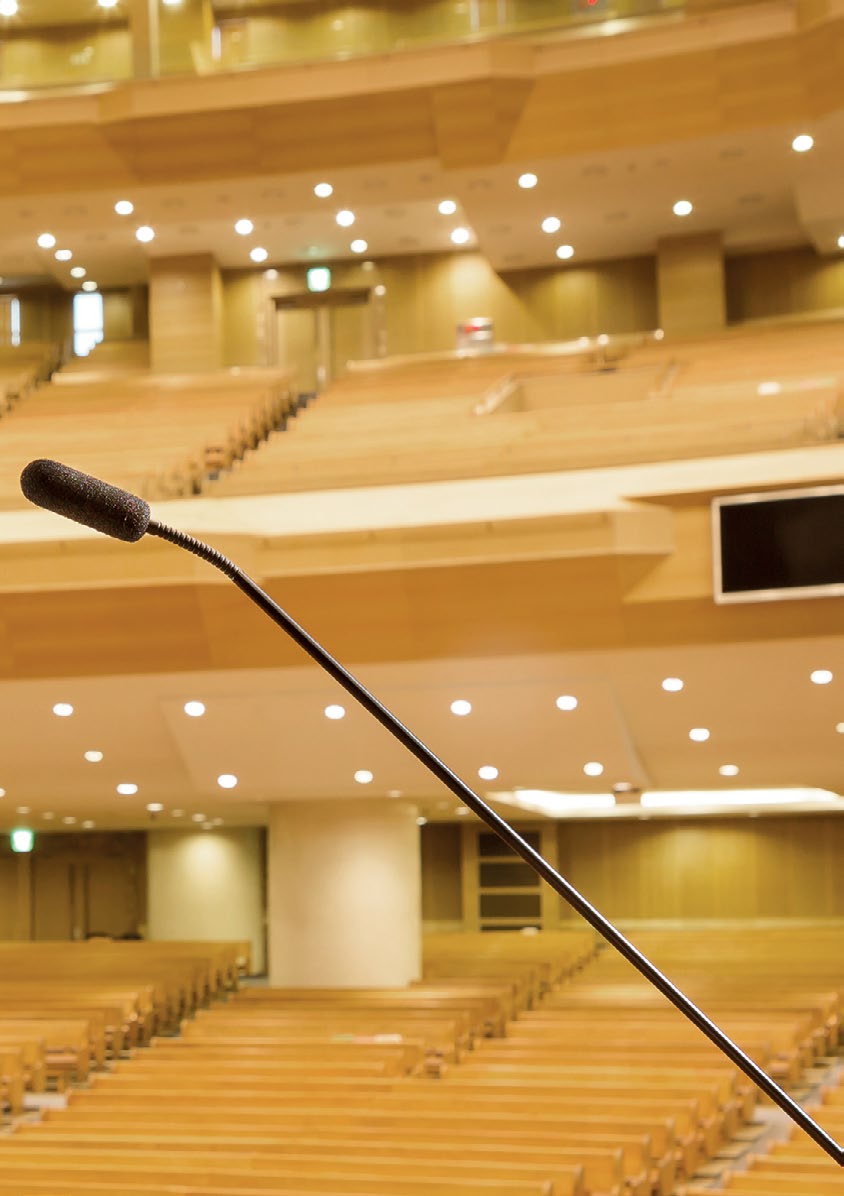

10 Mikrofon superkardioidalny 4018F Nie ma bardziej rozpoznawalnego dźwięku niż ludzki głos. I kiedy cała publiczność skupia się na tym głosie, mikrofon, którego używasz, musi wzmocnić go czysto, naturalne i łatwo. Mikrofon superkardioidalny d:dicate ma najbardziej naturalną charakterystykę dla mowy na rynku. Nie wymaga żadnej korekcji w celu usunięcia artefaktów, a zrozumiałość mowy wynika wprost z samego mikrofonu. Bardzo wąska charakterystyka kierunkowości o bardzo wyrównanej charakterystyce częstotliwościowej poza osią. Superkardioidalna charakterystyka jest niezależna od częstotliwości, zapewnia identyczną barwę dźwięku wokół mikrofonu. Występujący w przypadku większości mikrofonów superkardioidalnych ogon został w tym mikrofonie zminimalizowany, co sprawia, że mikrofon ten jest o wiele mocniej odizolowany bez nagłych zależnych od częstotliwości skoków i spadków. 10

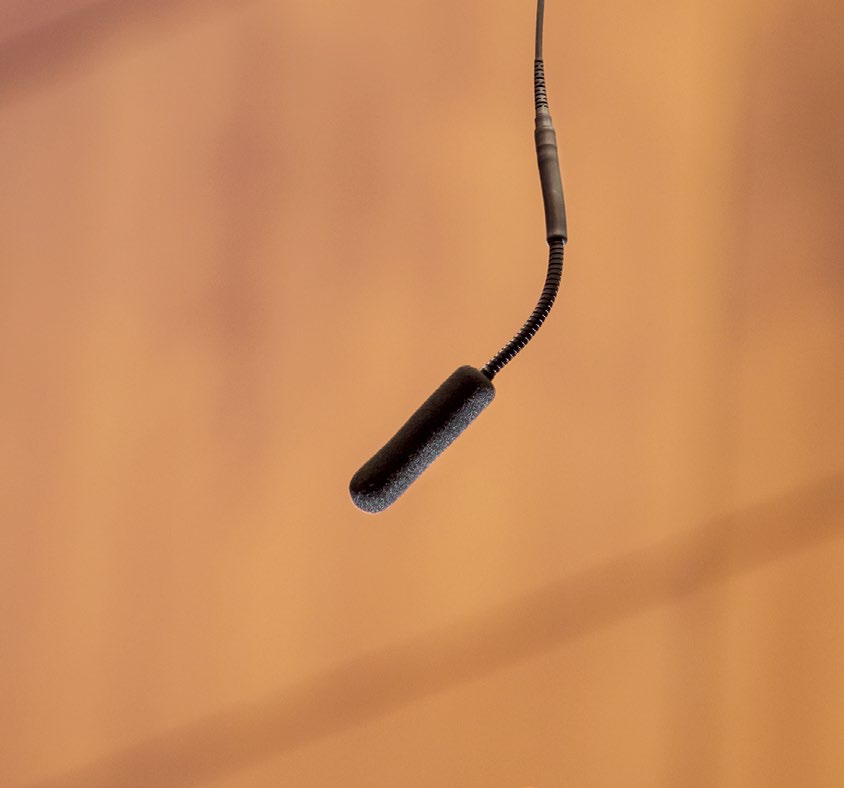

11 Szereg rozwiązań spełniających wszelkie potrzeby Mikrofon superkardioidalny d:dictate jest dostępny w wielu wariantach, aby spełnić Twoje konkretne wymagania. Występuje w wersjach o długości 20 cm do wieszania, 32 cm i 47 cm do instalowania na mównicach oraz 77 cm i 122 cm do montażu na statywach podłogowych. Dostępne są także specjalne odmiany, spełniające inne specyficzne kryteria. Dostarczamy także szeroki asortyment takich akcesoriów jak kapsuły, osłony przeciwwietrzne, kable, uchwyty, klipsy, statywy podłogowe i nasz stylowy Table Shock Mount (zob. str 18). 11

12 Mikrofon superkardioidalny SC4098 Specyfikacja Charakterystyka kierunkowa Superkardioidalna Zasada działania Ciśnieniowo-gradientowa Typ przetwornika Elektretowy Pasmo przenoszenia 20 Hz 20 khz Pasmo przenoszenia, ±2 db, odległość 20 cm 80 Hz 15 khz z łagodnym podbiciem (3 db, w zakresie 8 15 khz) Czułość nominalna, ± 3 db przy 1 khz: 16 mv/pa; -36 db re. 1 V/Pa Równoważny poziom szumów, A-ważone Typ. 23 db(a) re. 20 µpa (maks. 26 db(a)). Równoważny poziom szumów, ITU-R BS, Typ. 35 db Stosunek sygnału do szumu (A-ważone), re. 1 khz przy 1 Pa (94 db SPL) Typ. 71 db(a) Współczynnik zawartości harmonicznych (THD) < 1 % do wartości szczytowej 125 db SPL Zakres dynamiki Typ. 102 db Maks. poziom SPL przed przesterowaniem 135 db Impedancja wyjściowa Z MicroDot: Ω. Z adapterem DAD6001 lub odmianą z XLR: 100 Ω Maksymalna długość kabla Do 300 m z adapterem XLR DAD6001 lub odmianą z XLR Sposób symetryzowania sygnału wyjściowego: Sygnał symetryzowany z adapterem XLR DAD6001 lub odmianą XLR Współczynnik tłumienia sygnału współbieżnego (CMRR) > 60 db od 50 Hz do 15 khz z adapterem XLR DAD6001 lub odmianą XLR Zasilanie (dla pełnej wydajności) Min. 5 V do maks. 50 V przez adapter DPA do systemów bezprzewodowych. Zasilanie Phantom 48V ±4 V z adapterem DPA XLR lub odmianą XLR Pobór prądu Typ. 1,5 ma (mikrofon). 3,5 ma z adapterem XLR DAD6001 lub odmianą XLR Polaryzacja +V na pinie MicroDot dla dodatniego ciśnienia dźwięku (i pinie 2 na adapterze XLR DAD6001 lub XLR) Temperatura użytkowania Od -40 do 45 C Wilgotność względna (RH): 12

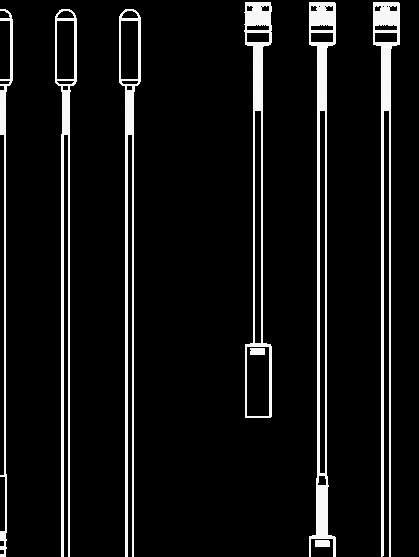

13 Typowa charakterystyka kierunkowa mikrofonu superkardioidalnego d:screet SC4098 Typowa charakterystyka częstotliwościowa mikrofonu superkardioidalnego d:screet SC4098 w osi i poza osią zmierzona przy 20 cm Złącze MicroDot MicroDot Kolor Czarny Biały Długości d:screet SC4098 Supercardioid Microphone 16 cm 28 cm 43 cm 77 cm 122 cm XLR-3M XLR-3M Czarny Biały 20 cm 32 cm 47 cm 77 cm Długości obejmują złącze i piankową osłonę przeciwwietrzną. Inne konfiguracje dostępne są na zamówienie. 122 cm 13

14 Mikrofon superkardioidalny 4018F Specyfikacja Charakterystyka kierunkowa Superkardioidalna Zasada działania Ciśnieniowo-gradientowa Typ przetwornika Elektretowy Pasmo przenoszenia 20 Hz 20 khz Pasmo przenoszenia, ±2 db, odległość 30 cm 40 Hz 18 khz Czułość nominalna, ± 2 db przy 1 khz 12 mv/pa; -38,4 db re. 1 V/Pa Równoważny poziom szumów, A-ważone Typ. 16 db(a) re. 20 µpa (maks. 19 db(a)) Równoważny poziom szumów, ITU-R BS,468-4 Typ. 23 db Stosunek sygnału do szumu (A-ważone), re. 1 khz przy 1 Pa (94 db SPL) Typ. 78 db(a) Współczynnik zawartości harmonicznych (THD) < 1 % do wartości szczytowej 137 db SPL Zakres dynamiki Typ. 121 db Maks. poziom SPL przed przesterowaniem 142 db Impedancja wyjściowa 100 Ω Maksymalna długość kabla: 100 m Sposób symetryzowania sygnału wyjściowego Impedancja balansowana Współczynnik tłumienia sygnału współbieżnego (CMRR) > 40 db Zasilanie (dla pełnej wydajności) Phantom 48 V ±4 V Pobór prądu 3,5 ma Złącze XLR-3M. Pin 1: masa, Pin 2: sygnał faza +, Pin 3: faza - Kolor Matowa czerń Polaryzacja +V na pinie 2 dla dodatniego ciśnienia dźwięku Temperatura użytkowania Od -40 do 45 C Wilgotność względna (RH) Do 90% 14

15 Typowa charakterystyka kierunkowa mikrofon superkardioidalny d:screet SC4018F Typowa charakterystyka częstotliwościowa mikrofon superkardioidalny d:dicate 4018F w osi i poza osią zmierzona przy 30 cm Złącze XLR Kolor Matowy Długość d:dicate 4018F Supercardioid Microphone 20 cm 32 cm 47 cm 77 cm 122 cm Długość obejmuje złącze i kapsułę MMC4018. Inne konfiguracje dostępne są na specjalne zamówienie 15

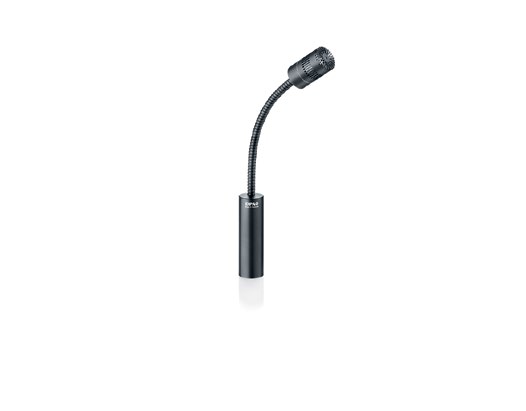

16 Mikrofon kardioidalny 4011F Podobnie jak w przypadku mikrofonu superkardioidalnego d:dicate, najważniejszą zaletą mikrofonu kardioidalnego d:dicate jest jego kierunkowość. Przede wszystkim mikrofon kardioidalny ma szerszą charakterystykę kierunkowości w porównaniu z odmianą superkardioidalną. Wybierz mikrofon kardioidalny d:dicate, jeśli potrzebujesz mikrofonu dla więcej niż jednej mówiącej osoby lub w sytuacji, kiedy mówca często porusza się przed mikrofonem. Mikrofon powierzchniowy BLM4060 Dzięki stylowemu skandynawskiemu wzornictwu, połączeniu stali nierdzewnej i czarnej gumy, mikrofon powierzchniowy d:screet jest eleganckim mikrofonem przeznaczonym do montażu na stole w każdym pokoju narad czy sali konferencyjnej. Dookolna charakterystyka kierunkowości zapewnia zbieranie mowy z każdej strony ze znakomitą zrozumiałością, dzięki zoptymalizowanej pod kątem głosu charakterystyce częstotliwościowej. Użytkownicy będą korzystać ze specjalnej charakterystyki otaczającego pola dźwiękowego, w którym zostanie zamontowany mikrofon: 6 db wzmocnienia dźwięku bezpośredniego i tylko 3 db wzmocnienia dźwięku rozproszonego. Zbierany dźwięk jest zarówno czystszy, szczególnie w wysokich częstotliwościach, jak i lepiej zrozumiały w porównaniu z dźwiękiem zbieranym nad powierzchnią blatu. 16

17 Mikrofony nagłowne Mikrofony zakładane są idealnym rozwiązaniem dla mówców, którzy przywiązują dużą wagę do najlepszej reprodukcji dźwięku, komfortu i łatwości podłączania. Mikrofony nagłowne d:fine występują w odmianach dookolnych i kierunkowych, dopasowując się do wszelkich potrzeb. Wersje dookolne dają najbardziej naturalną reprodukcję głosu w sytuacjach, gdy szum spoza osi nie stanowi problemu. Często używa się ich w salach konferencyjnych i kościołach. Mikrofony kierunkowe wykorzystywane są w otoczeniach wymagających akustycznie i oferują maksymalne odrzucenie dźwięku z boku i doskonałe skupienie na podmiocie. System adapterów DPA obejmuje także naszą serię mikrofonów nagłownych d:fine. Mikrofon lavalier 4080 Ten mikrofon kierunkowy umieszczany na klatce piersiowej zbiera ludzki głos z niespotykaną precyzją i oferuje maksymalny poziom odrzucania bocznego oraz doskonałe skupienie na podmiocie. Mikrofon ten został specjalnie zoptymalizowany do umieszczania na klatce piersiowej i łatwego montażu. Jest idealny do użycia na konferencjach. Mikrofon naszyjny 4061 Mikrofon naszyjny d:screet jest szybkim i łatwym rozwiązaniem. Mikrofon ten wyposażony został w legendarną dookolną miniaturową kapsułę d:screet 4061, zamontowaną w miękkim, gumowym naszyjniku, oferując szybki powtarzalny i samodzielny montaż. To dobry wybór dla księży w kościołach i mówców na konferencjach. 17

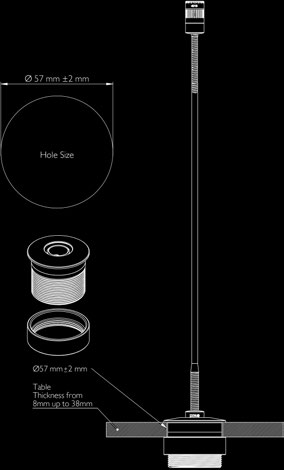

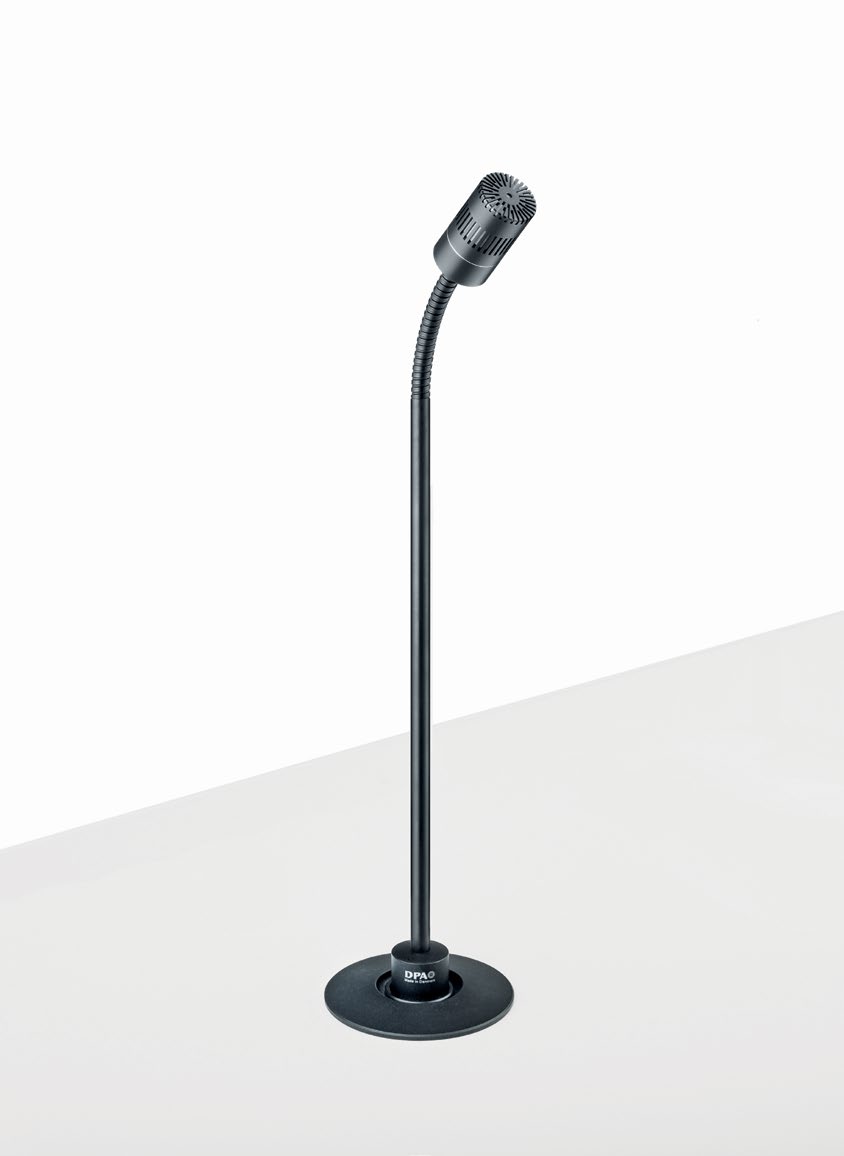

18 Akcesoria Dostarczamy także szeroki asortyment takich akcesoriów jak osłony przeciwwietrzne, kable, uchwyty, klipsy, statywy podłogowe i nasz stylowy Table Shock Mount. Table Shock Mount służy do montażu mikrofonu na stałe na blacie stołu/mównicy i oferuje najlepsze dostępne ograniczenie wstrząsów wśród wszystkich typu akcesoriów. Został zoptymalizowany pod kątem wagi i wymiarów naszych mikrofonów d:screet i d:dicate oraz tyczek mikrofonowych. W pionie miękkość pochłania wibracje. Ruchy w poziomie są pod kontrolą, by zapobiec Table Shock Mount został zaprojektowany tak, aby pasował do eleganckiego skandynawskiego wyglądu naszych mikrofonów d:screet i d:dicate. 18

19 19

20 BĄDŹ BLIŻEJ BEZPROBLEMOWEGO BRZMIENIA Dystrybucja: Audiostacja s.c. ul. Główna 20A Warszawa tel faks dpamicrophones.com Made in Denmark
