1 Czołowy czeski producent pieców i wkładów kominkowych

2 Od 1992 roku Romotop w znaczący sposób oddziaływuje na rynek pieców oraz wkładów kominkowych nie tylko w Republice Czeskiej, ale również w Europie. Z pierwotnie małoseryjnej produkcji w Suchdole nad Odrą stopniowo rozwinął się zakład z najnowocześniejszym zapleczem technologicznym, wielkim potencjałem konstrukcyjnym i handlowym. Długoletnia współpraca z najbardziej wymagającymi klientami z Europy, zapał oraz inicjatywa kluczowych współpracowników pozwoliły wybudować firmę, którą fachowa społeczność spostrzega jako najnowoczesniejszy zakład produkcyjny w Europie. Wielki udział w zagwarantowaniu jakości produktów Romotop ma dzisiaj ponad 500 wykwalifikowanych pracowników firmy oraz wysokiej klasy technologia przetwórcza. Proces produkcji z wielkim udziałem robotyzacji obdywa się na m 2. Elastyczność dostaw do klienta gwarantuje m 2 powierzchni magazynowych oraz własny park transportowy. W zakresie designu, rozwoju oraz jakości palania Romotop należy do innowatorów. Dzięki temu firma może zachować indywidualne podejście do klienta oraz szybko reagować na jego potrzeby. Ogólna produkcja pieców oraz wkładów kominkowych Romotop wynosi sztuk rocznie. 2

3 Spis treści Wstęp 2 Spis treści 3 WKŁADY KOMINKOWE KV 055AN + REDUKCJA 4 KV 055BN + REDUKCJA 5 KV 065AN 6 KV 055A + REDUKCJA 7 KV 055B + REDUKCJA 8 KV 055L/R + REDUKCJA 9 KV 025G 01, KV 025N 01, 02, KV 025N 01, 02, 03 BD 12 KV 025LN 01, 03, KV 6.6.2, 14 KV TV 15 KV , KV 075W 17 KV 025F 01, 02 + KV 025F 01 REDUKCJA 18 KV 025FP 01, 02 + KV 025FP 01 REDUKCJA 19 KV 025FR 01, 02 + KV 025FR 01 REDUKCJA 20 KV 025L + REDUKCJA 21 KV 025M + REDUKCJA 22 Dodatkowe wyposażenie 23 AUTOMATYCZNA REGULACJA 24 SCHEMAT ZESTAWU GRZEWCZEGO Z KOLEKTORAMI 25 STUDIUM ROMOTOP KV 025LN STUDIUM ROMOTOP KV N 27 PODSTAWOWE DANE TECHNICZNE WYKRESY TECHNICZNE Notatki 42 3

4 KV 055 AN widok z tyłu Stylowy wkład kominkowy z wysuwanymi drzwiczkami, dobiegiem i centralnym dopływem powietrza KV 055 AN/REDUKCJA przekrój 4 stylowy wkład kominkowy proste szkło drzwiczki wysuwne z dobiegiem CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1432 mm Szerokość 1014 mm Głębokość 588 mm Masa 298 kg Maksymalna moc 18 kw Regulowana moc 6 18 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

5 KV 055 BN przekrój Stylowy wkład kominkowy z wysuwanymi drzwiczkami, dobiegiem i centralnym dopływem powietrza KV 055 BN/REDUKCJA przekrój 5 stylowy wkład kominkowy proste szkło drzwiczki wysuwne z dobiegiem CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1432 mm Szerokość 794 mm Głębokość 588 mm Masa 258 kg Maksymalna moc 16 kw Regulowana moc 4 16 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

6 KV 065 AN/REDUKCJA przekrój Stylowy wkład kominkowy z wysuwanymi drzwiczkami, dobiegiem i centralnym dopływem powietrza KV 065 AN przekrój 6 stylowy wkład kominkowy proste szkło drzwiczki wysuwne z dobiegiem CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1432 mm Szerokość 1234 mm Głębokość 588 mm Masa 338 kg Maksymalna moc 20 kw Regulowana moc 6 20 kw Średnica prz. kominowego 250 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

7 KV 055 A/REDUKCJA przekrój Stylowy wkład kominkowy z wysuwanymi drzwiczkami i centralnym dopływem powietrza KV 055 A przekrój 7 stylowy wkład kominkowy proste szkło drzwiczki wysuwne CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1451 mm Szerokość 968 mm Głębokość 520 mm Masa 235 kg Maksymalna moc 18 kw Regulowana moc 6 18 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

8 KV 055 B/REDUKCJA przekrój Stylowy wkład kominkowy z wysuwanymi drzwiczkami i centralnym dopływem powietrza KV 055 B przekrój 8 stylowy wkład kominkowy proste szkło drzwiczki wysuwne CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1451 mm Szerokość 747 mm Głębokość 520 mm Masa 200 kg Maksymalna moc 16 kw Regulowana moc 4 16 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

9 KV 055 L/R/REDUKCJA przekrój Stylowy rogowy wkład kominkowy z wysuwanymi drzwiczkami KV 055 L/R przekrój 9 stylowy rogowy wkład kominkowy - prawa i lewa wersja zaszklenia z wygiętą szybą bez słupka proste szkło drzwiczki wysuwne CDP centralny dopływ powietrza stylowa szyba z nadrukiem możliwość redukcji na pierścienie akumulacyjne regulacja powietrza przy pomocy jednego elementu sterującego żeliwna kopuła obrotowa Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1372 mm Szerokość 710 mm Głębokość 520 mm Masa 185 kg Maksymalna moc 16 kw Regulowana moc 4 16 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

10 KV 025 G z PW Wkład kominkowy z możliwością użycia płaszcza wodnego KV 025 G z PW przekrój 10 wkład kominkowy do ciągłej eksploatacji cieplnej z systemem ciągowym podwójna szyba paleniska bez rusztu kopuła obrotowa stylowa szyba z nadrukiem eksploatacja z automatyczną regulacją CDP centralny dopływ powietrza Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1208 mm Szerokość 492 mm Głębokość 824 mm Masa 210 kg Maksymalna moc 50 kw Regulowana moc kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 85 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

11 KV 025 N/REDUKCJA przekrój Wkład kominkowy z możliwością użycia płaszcza wodnego KV 025 N z PW 11 wkład kominkowy do ciągłej eksploatacji cieplnej z systemem ciągowym podwójna szyba paleniska bez rusztu kopuła obrotowa eksploatacja z automatyczną regulacją CDP centralny dopływ powietrza Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1208 mm Szerokość 492 mm Głębokość 684 mm Masa 180 kg Maksymalna moc 35 kw Regulowana moc kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 85 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

12 KV 025 N BD/REDUKCJA widok z tyłu Wkład kominkowy z możliwością użycia płaszcza wodnego i tylnym przykładaniem KV 025 N BD z PW przekrój 12 wkład kominkowy do ciągłej eksploatacji cieplnej z systemem ciągowym podwójna szyba paleniska bez rusztu kopuła obrotowa eksploatacja z automatyczną regulacją CDP centralny dopływ powietrza tylne przykładanie Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1221 mm Szerokość 530 mm Głębokość 665 mm Masa 182 kg Maksymalna moc 35 kw Regulowana moc kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 85 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

13 KV 025 LN/REDUKCJA przekrój Wkład kominkowy szeroki równy, podwójna szyba refleksowa KV 025 LN przekrój 13 leżąca, równa rama z drzwiczkami podwójna szyba refleksowa CDP centralny dopływ powietrza tylne przykładanie stylowa szyba z nadrukiem regulacja powietrza przy pomocy jednego elementu sterującego trzeci dopływ powietrza żeliwna kopuła obrotowa specjalna blacha stalowa COR-TEN nowy system odprowadzania spalin DOUBLE SPIN Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1432 mm Szerokość 722 mm Głębokość 555 mm Masa 207 kg Maksymalna moc 16 kw Regulowana moc 4 16 kw Średnica prz. kominowego 180 mm Średnica CDP 150 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 78 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

14 KV 6.6.2/KONVEKCE widok z góry podstawka Dwupłaszczowy wkład kominkowy, eksploatacja konwekcyjna KV przekrój 14 dwupłaszczowy wkład kominkowy przeznaczony do eksploatacji konwekcyjnej stylowe przeszklenie drzwi paleniska CDP centralny dopływ powietrza W drugim płaszczu są przygotowane cztery otwory do instacji przyłączeniowej ciepłego powietrza. Kombinacja szamotu z wermikulitu w palenisku zapewnia wysokiej jakiej jakości i wydajne spalanie. Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 683 mm Szerokość 660 mm Głębokość 495 mm Masa 135 kg Maksymalna moc 12 kw Regulowana moc 4 12 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 79 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

15 KV TV przekrój podstawka Wkład kominkowy z płaszczem wodnym KV PW przekrój 15 stylowe przeszklenie drzwi paleniska CDP centralny dopływ powietrza szamotowe palenisko zapewnia wysokiej jakości i wydajne spalanie. wkład kominkowy z płaszczem wodnym Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1017 mm Szerokość 711 mm Głębokość 510 mm Masa 200 kg Maksymalna moc 18 kw Regulowana moc 4 18 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 82 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

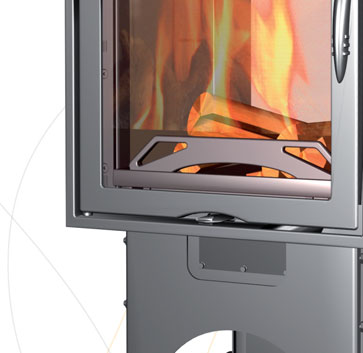

16 Żeliwny wkład kominkowy / piecowy KV 075 przekrój 16 mały wkład kominkowy lub piecowy z szamotowym paleniskiem CDP centralny dopływ powietrza (średnica 100 mm) odprowadzania dymu górne lub tylne małe i wysokiej jakości palenisko z efektywną regulacją i niską mocą odpowiednie do wykorzystania w niskoenergetycznych gospodarstwach domowych palenisko dobrze sprawdziło się w systemach akumulacyjnych przy eksploatacji z krótkim systemem ciągowym i regulacją automatyczną stylowe przeszklenie drzwiczek z czarnym nadrukiem szkła wkład kominkowy na zdejmowalną ramę zabudowy Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1057 mm Szerokość 466 mm Głębokość 397 mm Masa 126 kg Maksymalna moc 10 kw Regulowana moc 2 10 kw Średnica prz. kominowego 150 mm Średnica CDP 100 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 82 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

17 Żeliwny wkład kominkowy z płaszczem wodnym KV 075 W przekrój 17 wkład kominkowy z paleniskiem szamotowym CDP centralny dopływ powietrza małe i wysokiej jakości palenisko z efektywną regulacją i niską mocą odpowiedni do wykorzystania w domach niskoenergetycznych system odprowadzania dymu górny lub tylny stylowe przeszklenie drzwiczek z czarnym nadrukiem szkła Możliwości kolorystyczne korpusu CZARNY Podstawowe dane techniczne Wysokość 1542 mm Szerokość 521 mm Głębokość 533 mm Masa 225 kg Maksymalna moc 16 kw Regulowana moc 4 16 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 12 Pa Wydajność 83 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

18 KV 025 F02 Wkład kominkowy równy niski KV 025 F/REDUKCJA przekrój 18 równa rama i drzwiczki niski kapelusz CDP centralny dopływ powietrza nóżki konstrukcyjne klapka dymna Możliwości kolorystyczne korpusu SZARY Podstawowe dane techniczne Wysokość 1087 mm Szerokość 460 mm Głębokość 552 mm Masa 142 kg Maksymalna moc 12 kw Regulowana moc 2 12 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

19 KV 025 FP02 Wkład kominkowy łamany niski KV 025 FP/REDUKCJA przekrój 19 pryzmatyczna (łamana) rama niski kapelusz CDP centralny dopływ powietrza nóżki konstrukcyjne klapka dymna Możliwości kolorystyczne korpusu SZARY Podstawowe dane techniczne Wysokość 1087 mm Szerokość 462 mm Głębokość 565 mm Masa 151 kg Maksymalna moc 12 kw Regulowana moc 2 12 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

20 KV 025 FR02 Wkład kominkowy promienisty niski KV 025 FR/REDUKCJA przekrój 20 panoramiczna (promienista) rama i drzwiczki niski kapelusz CDP centralny dopływ powietrza nóżki konstrukcyjne klapka dymna Możliwości kolorystyczne korpusu SZARY Podstawowe dane techniczne Wysokość 1087 mm Szerokość 462 mm Głębokość 563 mm Masa 145 kg Maksymalna moc 12 kw Regulowana moc 2 12 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 80 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

21 Wkład kominkowy szeroki równy KV 025 L/REDUKCJA przekrój 21 leżąca równa rama i drzwiczki niski kapelusz CDP centralny dopływ powietrza nóżki konstrukcyjne klapka dymna Możliwości kolorystyczne korpusu SZARY Podstawowe dane techniczne Wysokość 1285 mm Szerokość 693 mm Głębokość 485 mm Masa 182 kg Maksymalna moc 14 kw Regulowana moc 2 14 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 82 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

22 Wkład kominkowy szeroki promienisty KV 025 M/REDUKCJA przekrój 22 leżąca, panoramiczna (promienista) rama i drzwiczki niski kapelusz CDP centralny dopływ powietrza nóżki konstrukcyjne klapka dymna Możliwości kolorystyczne korpusu SZARY Podstawowe dane techniczne Wysokość 1285 mm Szerokość 709 mm Głębokość 541 mm Masa 192 kg Maksymalna moc 14 kw Regulowana moc 2 14 kw Średnica prz. kominowego 180 mm Średnica CDP 120 mm Zdolności grzewcze m 3 Ciąg 10 Pa Wydajność 82 % Szczegółowe dane techniczne dla wszystkich wariantów znajdują się na stronie

23 AKCESORIA płaszcz konwekcyjny KV 025 F płaszcz konwekcyjny KV 025 L/M wymiennik akumulacyjny 07 AKU wymiennik akumulacyjny 06 AKU Kompletną ofertę akcesorii, ram i akcesorii przyłączeniowych można znaleźć na płaszcz wodny 08 klapka dwudrożna RMT 180 drzwiczki rewizyjne RAMKI DO ZABUDOWY Akcesoria przyłączeniowe 150 mm 180 mm 200 mm kolana 1000 mm 150 mm 150 mm 150 mm 150 mm 500 mm rozeta kolano nastawne redukcja 180 mm 200 mm rury 150 mm 250 mm mm 150 mm 150/120 mm

24 REGULACJA AUTOMATYCZNA REG 300/310 Automatyczna regulacja spalania jest sterowana przez mikroprocesorową jednostkę sterującą, która porównuje chwilowy przebieg spalania z programem Optymalizacja procesu spalania i na podstawie jego oceny reguluje ilość powietrza dostarczanego do paleniska. Opis kolorowy dispelj dotykowy prezentacja graficzna przyłącze wejściowe do 6 czujników temperaturowych przyłącze wejściowe do 4 serwonapędów sterowanie dla 4 urządzeń zewnętrznych ocena przebiegu spalania wizualizacja pracy przyłączonych urządzeń wielojęzyczna prezentacja danych luksusowy design prosta obsługa przyłącze konektorowe fabryczne nastawienie paleniska prosta instalacja i nastawienie wejście do kontaktu drzwi tryb automatyczny lub ręczny możliwość przyłączenia PC wielki wybór dodatkowego wyposażenia Automatyczna regulacja palenia REG 300/310 umożliwia sterowanie pompy obiegowej w budowlach ciepłowodnych wentylatorów termopowietrznych wentylatorów spalinowych systemów mieszających digestorza klapek spalinowych zbiornika akumulacyjnego systemów napędowych np. peletów innych komponentów zewętrznych Porównanie krzywych nieregulowanego i regulowanego spalania 24 temperatura nieregulowane spalanie regulowane spalanie czas Skład zestawu centralna jednotstka sterująca z elektroniką jednostka wyświetlająca z displejem dotykowym temperaturowy czujnik spalin klapka z serwonapędem kabel przyłączeniowy z konektorami dokumentacja Kompletną ofertę wariantów i komponentów regulacji automatycznej można znaleźć na

25 KOMPLEKSOWE ROZWIĄZANIA OGRZEWANIA kolektory słoneczne ciepła woda centralne ogrzewanie wkład kominkowy ROMOTOP z płaszczem wodnym zbiornik akumulacyjny automatyczna regulacja Romotop oferuje swoim klientom kompleksowe rozwiązania w zakresie oszczędnego i ekologicznego ogrzewania gospodarstw domowych oraz ogrzewania wody. W przypadku instalacji wkładu kominkowego KV 025 N, KV 075 W, KV z płaszczem wodnym lub pieców kominkowych Malaga W, Granada jako pierwotnego źródła ogrzewania, samodzielnie lub w systemie ze zbiornikiem akumulacyjnym lub z systemem słonecznym i zbiornikiem akumulacyjnym można ogrzać dom w najtańszy sposób, ewentualnie ogrzewać ciepłą wodę do użytku w kuchni lub łazience. System Romotop zawiera kompleksowy zestaw systemu ogrzewajacego zgodnie z potrzebą użytkownika (zbiornik akumulacyjny, kolektory słoneczne, zbiorniki ekspansyjne, inteligentą regulację, zespół pomp, zawory, elementy montażowe itd.). 25

26 PRZYKŁADOWE STUDIUM ZABUDOWY WKŁADÓW KOMINKOWYCH ROMOTOP Studium RomotopKV 025 LN 26 Studium Romotop KV 075

27 Studium Romotop KV 055AN KV Studium Romotop KV 025 N

28 Dane techniczne wkładów kominkowych Romotop Model nazwa SPECYFIKACJA Moc nominalna (kw) Moc maksymalna (kw) Moc regulowana (kw) Moc płaszcza wodnego (kw) Zdolności grzewcze (m 3 ) Wydajność (%) Ciąg kominowy (Pa) Masa (kg) Wysokość (mm) Szerokość (mm) Głębokość (mm) Centralny dopływ powietrza średnica (mm) Średnica rury dymnej (mm) KV 055A N design szeroki prosty KV 055A N /REDUKCJA design szeroki prosty redukcja pierścienia KV 055B N design szeroki prosty KV 055B N /REDUKCJA design szeroki prosty redukcja pierścienia KV 065A N design szeroki prosty KV 055A design szeroki prosty KV 055A /REDUKCJA design szeroki prosty redukcja pierścienia KV 055B design prosty KV 055B /REDUKCJA design szeroki prosty redukcja pierścienia KV 055L design rogowy lewy KV 055L /REDUKCJA design rogowy lewy redukcja pierścienia KV 055R design rogowy prawy KV 055R /REDUKCJA KV 025G 01 design rogowy prawy redukcja pierścienia wkład kominkowy kopuła KV 025G 02 wkład kominkowy z PW KV 025N 01 wkład kominkowy kopuła KV 025N 02 wkład kominkowy z PW KV 025N 03 /REDUKCJA KV 025N 01 BD KV 025N 02 BD wkład kominkowy redukcja pierścienia wkład kominkowy kopuła, przykładanie z tyłu wkład kominkowy z PW, przykładanie z tyłu KV 025N 03 BD /REDUKCJA wkład kominkowy redukcja pierścienia przykładanie z tyłu REDUKCJA z możliwością redukcji dla pierścienia akumulacyjnego, PW płaszcz wodny, BD tylne drzwiczki do przykładania

29 Dane techniczne wkładów kominkowych Romotop Model nazwa SPECYFIKACJA Moc nominalna (kw) Moc maksymalna (kw) Moc regulowana (kw) Moc płaszcza wodnego (kw) Zdolności grzewcze (m 3 ) Wydajność (%) Ciąg kominowy (Pa) Masa (kg) Wysokość (mm) Szerokość (mm) Głębokość (mm) Centralny dopływ powietrza średnica (mm) Średnica rury dymnej (mm) KV 025 LN01 KV 025 LN03 /REDUKCJA KV 025 LN04 KV wkład kominkowy szeroki prosta podwójna szyba wkład kominkowy szeroki prosta podwójna szyba redukcja pierścienia wkład kominkowy szeroki prosta pojedyńcza szyba wkład kominkowy szeroki prosta pojedyńcza szyba KV PW KV wkład kominkowy szeroki prosta pojedyńcza szyba wkład kominkowy pojedyńcza szyba KV wkład kominkowy podwójna szyba KV 075W wkład kominkowy z PW KV 025F 01 KV 025F 01 /REDUKCJA KV 025F 02 KV 025F P01 KV 025F P01 /REDUKCJA KV 025F P02 KV 025F R01 KV 025F R01 /REDUKCJA wkład kominkowy prosty niski wkład kominkowy prosty niski redukcja pierścienia wkład kominkowy prosty wysoki wkład kominkowy łamany niski wkład kominkowy łamany niski redukcja pierścienia wkład kominkowy łamany wysoki wkład kominkowy promienisty niski wkład kominkowy promienisty niski redukcja pierścienia KV 025F R02 wkład kominkowy promienisty wysoki KV 025L wkład kominkowy prosty KV 025L /REDUKCJA KV 025M KV 025M /REDUKCJA wkład kominkowy prosty redukcja pierścienia wkład kominkowy promienisty wkład kominkowy promienisty redukcja pierścienia REDUKCJA z możliwością redukcji dla pierścienia akumulacyjnego, PW płaszcz wodny, BD tylne drzwiczki do przykładania

30 KV 055 AN KV 055 AN/REDUKCJA KV 055 BN KV 055 BN/REDUKCJA 30

31 KV 065 AN KV 055 A KV 055 A/REDUKCJA KV 055 B 31

32 KV 055 B/REDUKCJA KV 055 L KV 055 L/REDUKCJA KV 055 R 32

33 KV 055 R/REDUKCJA KV 025 G01 WYJŚCIE ZAWOR G1/2 WEJŚCIE DO PĘTLI CHŁODZ. G1/2 ZBIORNIK G1/2 (160) WYJŚCIE Z PĘTLI CHŁODZ. G1/2 Z PŁASZCZA WODNEGO G3/4 KV 025 G02 TV WEJŚCIE DO PŁASZCZA WOD. G3/4 KV 025 N01 33

34 ZAWOR G1/2 WEJŚCIE DO PĘTLI CHŁODZ. G1/2 ZBIORNIK G1/2 (160) WYJŚCIE Z PĘTLI CHŁODZ. G1/2 WYJŚCIE Z PŁASZCZA WODNEGO G3/4 KV 025 N02 PW WEJŚCIE DO PŁASZCZA WOD. G3/4 KV 025 N03/REDUKCJA KV 025 N01 BD WYJŚCIE Z PŁASZCZA WODNEGO G3/4 WEJŚCIE DO PĘTLI ZBIORNIK CHŁODZ. G1/2 G1/2 (160) WYJŚCIE Z PĘTLI CHŁODZ. G1/2 ZAWOR G1/2 KV 025 N02 BD TV WEJŚCIE DO PŁASZCZA WOD. G3/4 34

35 KV 025 N03 BD/REDUKCJA KV 025 LN01 KV 025 LN 03/REDUKCJA KV 025 LN04 35

36 KV WYJŚCIE Z PŁASZCZA WODNEGO G3/4 KV TV 2 X ZBIORNIK G1/2 (160) CHŁODNICA G 1/2 WEJŚCIE DO PŁASZCZA WODNEGO G3/4 PODSTAWKA dla KV i KV PW KV

37 KV ZAWOR G1/2 ZBIORNIK G1/2 (160) KV 075 W TV WYJŚCIE Z PŁASZCZA WODNEGO G3/4 CHŁODNICA G 1/2 WEJŚCIE DO PŁASZCZA WOD. G3/4 KV 025 F01 KV 025 F02 37

38 KV 025 F01/REDUKCJA KV 025 FP01 KV 025 FP 02 KV 025 FP01/REDUKCJA 38

39 KV 025 FR01 KV 025 FR02 KV 025 FR01/REDUKCJA KV 025 L 39

40 KV 025 L/REDUKCJA KV 025 M KV 025 M/REDUKCJA 06 AKU

41 07 AKU 001 do KV TV KV dla 025 G/N ZBIORNIK G1/2 CHŁODNICA G 1/2 WEJŚCIE DO PŁASZCZA WODNEGO G3/4 ZAWOR G1/2 WYJŚCIE Z PŁASZCZA WODNEGO G3/4 41

42 Notatki 42

43

44 ROMOTOP spol. s r. o. Komenského Suchdol nad Odrou Czech Republic Sklep: tel.: fax: info@romotop.cz
