1 Planowanie protetyczne / planowanie 3D Protetyczne planowanie 3D jest pierwszym krokiem w procesie powstawania funkcjonalnej i estetycznej protezy opartej na implantach. Instrumentem służącym do dego celu jest program do komputerowej nawigacji. bredent oferuje zbiór specjalistycznych materiałów potrzebnych w procesie precyzyjnego planowania protetycznego i chirurgicznego. Kęsy zwarciowe security-bite blue... 8 Ustalanie zwarcia Wały zgryzowe... 9 Diagnostyczne wax up / ustawki Estetyczne licówki woskowe Life-beżowy wosk modelowy beauty setup Wosk do ustawek... 5 Różowy wosk modelowy w płytkach... 5 Konwencjonalne planowanie implantologiczne X-resin OPG... 5 OPG linijka... 5 SKY szablony rentgenowskie... 5 Nawigacja implantologiczna 3D Szablony do RTG mini SKY... 5 X-resin Lakier silikonowy opak do RTG X-resin ow Wykonywanie szablonów chirurgicznych 3D-resin faks Planowanie protetyczne / planowanie 3D 7

2 Kęsy zwarciowe security-bite blue Idealnie rozwiązanie dla implantoprotetyki. Silikonowy materiał opracowany specjalnie do pobierania zwarcia w skomplikowanych przypadkach. ekstremalnie stabilny optymalna twardosć końcowa (9 Shore A/0 Shore D) nie spływa w części międzyzębowe łatwa obróbka nożykiem i frezem neutralny smak i zapach Zestaw 6 szt.: security-bite blue x 50 ml kartusze kaniule mieszające różowe końcówek, REF Materiał nakłada się bezpośrednio na łuk zębowy. Pacjent trzyma zagryziony materiał, aż ten zwiąże. Produkty dodatkowe: Dane techniczne security-bite blue: Czas mieszania 30 sek. Czas twardnienia 60 sek. Pistolet mieszalnik szt. REF Kaniule roz. niebieskie szt. REF Końcówki, 0 szt. REF Planowanie protetyczne / planowanie 3D telefon

3 Ustalanie zwarcia Wały zgryzowe Prefabrykowane wały zwarciowe z wosku w twardościach: Wklęsłość u podstawy ułatwia pracę i skraca jej czas. Wały zgryzowe w belkach średnie-czerwone 0 szt. x8x0 mm REF średnie-czerwone góra/dół REF średnie-czerwone góra REF średnie-czerwone dół REF miękkie-różowe góra/dół REF miękkie-różowe góra REF miękkie-różowe dół REF twarde-żółte góra/dół REF twarde-żółte góra REF twarde-żółte dół REF bardzo twarde-białe góra/dół REF bardzo twarde-białe góra REF bardzo twarde-białe dół REF miekkie-różowe 0 szt. x8x0 mm REF twarde-żółte 0 szt. x8x0 mm REF bardzo twarde-białe 0 szt. x8x0 mm REF Znakomicie sprawdzają się również w protezach częściowych. Przygotowany model do zamontowania woskowych wałów zgryzowych. Wypro lowanie dolnej części wałów ułatwia dopasowanie do płyty protezy. 3 Wały zgryzowe można łatwo skracać nożykiem do wosku. Woskowe wały łatwo dopasowują sie do 5 płyty protezy. Szybkie połączenie woskowych wałów z płytą protezy. 6 Wysoka stabilność i dokładne opracowanie wałów to dobra baza rejestracji zgryzu. faks Planowanie protetyczne / planowanie 3D 9

4 Diagnostyczny wax-up / ustawka Estetyczne licówki woskowe Estetyczne licówki woskowe Prefabrykowane elementy woskowe do szybkiego wykonywania prac diagnostycznych. Naturalny kolor jest warunkiem właściwej estetyki. Zestaw 0-cz.: Licówki woskowe ( kształty po 0 licówek) REF C3 0 0 Life-beżowy wosk modelowy Wosk w dwóch konststencjach i kolorze zęba dla właściwej wizualizacji estetycznej. Life-beżowy wosk modelowy 5 g kolor zęba, średni REF kolor zęba, twardy REF g kolor zęba, średni REF kolor zęba, twardy REF Możliwość punktowego nanoszenia wosku znacznie zwiększa precyzję pracy. beauty setup Do systemu licującego visio.lign przeznaczone są woski w naturalnych kolorach A-D. Pozwala to juz przy przymiarce ustawienia licówek otrzymać właściwą estetykę. beauty setup jasny, 5 g REF ciemny, 5 g REF Licówkę pokrywa się woskiem od strony wewnętrznej i ustawia na wale woskowym. Następnie licówkę należy obmodelować różowym woskiem. 50 Planowanie protetyczne / planowanie 3D telefon

5 Diagnostyczny wax-up / ustawka Wosk do ustawek Szybkie i łatwe ustawianie zębów bez potrzeby rozgrzewania wosku. Wosk do ustawek różowy 0 g REF Wosk do ustawek różowy 0 g REF Wosk do ustawek różowy 0 g REF Trzy różne rozmiary wosku umożliwiają ich indywidualne dopasowanie do warunków. Wosk dzieki swojej konsystencji daje się łatwo opracowywać, bez rozgrzewania. Zestaw wosków do ustawek rosa, 0 g: 3 rozmiary REF Łatwo adaptuje się do płyt protez z wosku i tworzyw sztucznych. 5 Dzięki swojej plastyczności i kleistości 6 przytrzymuje zęby przed zawoskowaniem. Przy rozgrzewaniu wosk do ustawek nie traci kształtu, oraz nie spływa. Umożliwia łatwe korygowanie ustawienia zębów sztucznych przy modelowaniu protez. Różowy wosk modelowy w płytkach Dwie grubości płytek i trzy różne konsystencje wosku umożliwiają każdemu technikowi indywidualny wybór: grub pł.,5 mm opk. 000 g 75 x 50 x,5 mm miękki, różowy REF średni, różowy REF twardy, różowy REF Zastosowanie w protezach całkowitych i częściowych. Różowy wosk modelowy w płytkach. grub pł.,50 mm opk. 000 g 75 x 50 x,5 mm miękki, różowy REF średni, rózowy REF twardy, różowy REF Idealny na płyty protez dzięki wysokiej stabilności i wytrzymałości wosku. Umożliwia łatwe i szybkie ustawianie zębów. 3 Praktyczne i szybkie Płytki nadają się do wykonanie wałów blokowania podcieni 5 zwarciowych z płytek woskowych. przy wykonywaniu łyżek indywidualnych. Po wielu przymiarkach wosk zachowuje swoją stabilność gwarantując włąściwą jakość protez. faks Planowanie protetyczne / planowanie 3D 5

6 Konwencjonalne planowanie implantologiczne X-resin OPG X-resin OPG. Specjalne opalizujące tworzywo do diagnostyki RTG. Kontrast materiału jest znakomicie widoczny na zdjęciach i daje planiście precyzyjny obraz sytuacji. Łatwy do stosowania z poręcznego kartusza. Zestaw szt.: Kartusz 50 ml X-connector 0 ml Kaniuli mieszających roz. REF Produkty dodatkowe: Pistolet mieszalnik szt. REF Kaniule mieszające roz. niebieskie szt. REF OPG-liniał OPG-liniał. przenosi wymiary w skali,5 : ze zdjęcia RTG na implant. Liniał można sterylizować, a także lekko wyginać. OPG liniał szt. REF SKY szablony RTG 0 3 classic Maßstab / scale : Szablony RTG Pasujące do poszczególnych implantów szablony RTG w trzech skalach. Szybkie i pewne planowanie na zdjęciach RTG. Szablony RTG dla blue SKY/narrowSKY, SKY classic, minisky i white SKY umożliwiają szybkie i precyzyjne dobranie odpowiednich wymiarów implantów do planowanego zabiegu Maßstab / scale : bredent medical GmbH & Co.KG Weissenhorner Str Senden Germany Tel. (+9) / Fax (+9) / info-medical@bredent.com REF REF kskyms0 bskyms0 Szablony RTG bluesky/narrowsky skala : skala,: skala,6: REF bskyms0 REF bskyms REF bskyms6 Szablony RTG SKY classic skala : skala,: skala,6: REF kskyms0 REF kskyms REF kskyms6 Dzięki szablonom zostają wprowadzone implanty o właściwych wielkościach. Foto: Dr Alius/Dr Gresskowski, Nürnberg Ø 5 mm Szablony RTG minisky skala : skala,: skala,6: REF mskyms0 REF mskyms REF mskyms6 Szablony RTG whitesky skala : skala,: skala,6: REF SKYMS0C REF SKYMSC REF SKYMS6C 5 Planowanie protetyczne / planowanie 3D telefon

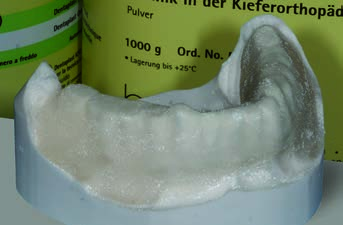

7 Nawigacja implantologiczna Sytuacja wyjściowa Model diagnostyczny z gipsu III klasy. Szablony diagnostyczne RTG Precyzyjne, opalizujące szablony RTG z ustawionymi łukami zębowymi są gwarantem właściwej diagnostyki (CT/DVT oraz RTG). Estetyczna ustawka Wykonana zębami neo.lign systemu licującego visio.lign. 3 Klucz silikonowy Z masy wyciskowej Putty soft. Wypełnianie materiałem X-resin: Żywicę X-resin wprowadza się do przedlewu, który następnie należy nałożyć na model. 5 Replikowanie łuku zębowego z X-resin Po związaniu materiału X-resin, należy usunąć przedlew silikonowy, a biały łuk zębowy opracować i za ksować na modelu. 6 Wzmacnianie transparentnym tworzywem Łuk zębowy z X-resin wzmacnia się przeźroczystym tworzywem w celu uzyskania właściwej stabilności i odporności. Po opracowaniu tworzywo należy wypolerować. Polecane materiały: mini SKY str 5 X-resin str 55 faks Planowanie protetyczne / planowanie 3D 53

8 Nawigacja implantologiczna mini SKY Implanty mini SKY Implanty mini SKY stanowią bazę, na której precyzyjnie i pewnie kotwiczy się szablony implantologiczne podczas diagnostyki oraz planowania 3D. Minimalnie inwazyjne implanty stanowią komfortowe utrzymanie dla szablonów diagnostycznych i chirurgicznych. Sytuacja wyjściowa dla bezzębnej szczęki. mini SKY dł. 6 mm, dł. 0 mm, REF mskyl06 REF mskyl0 Wiertłem Twistdryl wykonuje się nawiert pod implant. 3 Następnie wprowadza się implant mini SKY. SKY-OR55 O-Ring umieszcza się w podcieniu główki implantu mini SKY. 5 Następnie należy pobrać wycisk. Produkty dodatkowe: minisky OP-Tray Kaseta zabiegowa do implantów minisky REF MSKYOT brecision implant heavy 380 ml masa wyciskowa 5 mieszalników zbiornik REF 580 BH38 0 brecision implant light x 50 ml kartusze, orange 0 kaniuli mieszających 0 intra-oral-tips REF 580 BL05 0 breciform D jednorazowe łyżki wyciskowe Zestaw startowy po 0 łyżek g/d, roz. S, M, L, XL 0 breciform D-stopki 0 breciform D-kładki REF 580 UOTS S O-Ring 6 szt. REF SKY-OR55 5 Planowanie protetyczne / planowanie 3D telefon

9 Nawigacja implantologiczna X-resin Obraz jest podstawą planowania Laboratorium Z szablonami RTG i pinami referecyjnymi stają się widoczne właściwe obszary przyszłego pola protetycznego. Lekarz Dostaje instrument pozwalający właściwie zaplanować leczenie implantologiczne i protetyczne. Pacjent Na podstawie przedstawionych przez lekarza obrazów i wizualizacji otrzymuje wiedzę potrzebną do podjęcia decyzji o wyborze wariantu proponowanego leczenia implantologicznego i protetycznego. X-resin Kontrastowy materiał w paście do diagnostyki i planowania przedzabiegowego w implantologii i implantoprotetyce Dla minimalnie inwazyjnej implantologii planowanie protetyczne i na jego bazie planowanie chirurgiczne jest złotym standardem. Rodzina produktów X-resin oferuje tworzywa, które cechuje znakomita kontrastowość w obrazie RTG, co jest warunkiem właściwej oceny sytuacji w jamie ustnej pacjenta. Materiał X-resin jest prosty i łatwy w użyciu: na bazie modelu sytuacyjnego wykonuje się planowanie protetyczne projekt protetyczny przenosi się na szablon do skanowania z kontrastującymi w CT, DVT zębami kontrastujące zęby wykonuje się z materiału X-resin łuk zębowy z materiału X-resin wzmacnia się transparentnym tworzywem w celu uzyskania odpowiedniej stabilnosci dla tuleji chirurgicznych. X-resin CT, DVT 50 ml kartusz REF Zestaw szt. kartusz 50 ml X-connector 0 ml kaniuli mieszających roz. niebieskie REF X-resin CT DVT jest specjalnie opracowanym, kontrastowym materiałem do diagnostyki komputerowej. Cechuje go kontrast, który nie zakłóca promieniowania i poprawia precyzję obrazu. X-connector Bond 0 ml REF Wykonanie szablonów RTG z X-resin CT, DVT Model diagnostyczny Ustawkę wykonano z 3 z implantami mini SKY zębami neo.lign systemu licującego visio.lign. wykonuje się z gipsu III klasy. Masą silikonową Putty soft stabilizuje się ustawkę. Matryce do planowania Klucz silikonowy z 5 mini SKY zakłada się na Putty soft wypełnia się 6 główki implantów, materiałem X-resin a ich podcienie blokuje i osadza na modelu. woskiem. Po zdjęciu przedlewu zęby trwale łączy się z modelem. 7 Łuk zębowy z X-resin Opracowany szablon 8 wzmacnia się transparentnym do skanowania. 9 tworzywem. Łuk zębowy z X-resin zostaje pokryty materiałem 3D-resin i tak powstaje kombinacja szablonu diagnostycznego i chirurgicznego. 0 W obrazie 3D skanowane zęby są dobrze widoczne na swoich pozycjach. faks Planowanie protetyczne / planowanie 3D 55

10 Nawigacja implantologiczna X-resin Produkty dodatkowe: neo.lign pełne zęby biofunkcjonalne i estetyczne, z wysokousieciowanego PMMA. mini SKY tytanowy analog implantu REF mskyxia Pistolet mieszający szt. REF Kaniule mieszające rozm. niebieskie szt. REF brecision Putty soft Masa silikonowa twardość 65 Shore A 50 ml baza (szara) 50 ml katalizator (biały) łyżki REF Dentaplast KFO 00 g proszek REF ml płyn REF g proszek REF ml płyn REF g proszek REF ml płyn REF haptosil D Silikon na przedlewy twardość 90 Shore A Komponent A i B po 300 g REF mini SKY matryce do planowania 3 szt. REF mskyplm 56 Planowanie protetyczne / planowanie 3D telefon

11 Silikonowy lakier kontrastujący RTG X-resin ow Silikonowy lakier kontrastujący dla diagnostyki. X-resin ow pozwala w minutę wykonać szablon diagnostyczny z dotychczasowej protezy pacjenta. Lakier nanieść na umytą, suchą protezę pacjenta, cieńko rozprowadzić jednorazowym pędzlem i krótko utwardzić. Szablon jest gotowy. X-resin ow Podwójny kartusz dla precyzyjnego i komfortowego dozowania 50 ml REF W obrazie (DVT lub CT) kontury zębów są wyrażnie widoczne, co znacząco ułatwia planowanie protetyczne i chirurgiczne. X-resin ow w obrazie (DT/DVT) jest optymalnie widoczny. Lakierem pokrywa się tylko zęby protezy, płytę pozostawiając wolną. Po zobrazowaniu lakier daje się łatwo usunąć z protezy. Dotychczasowa proteza szablonem diagnostycznym. X-resin ow zostaje Z pomocą pędzelka 3 naniesiony na czystą X-resin ow zostaje i suchą protezę. rozprowadzony na powierzchni protezy. Lakierem nie pokrywa się płyty protezy, aby nie zniekształcić obrazu, oraz pozostawić pacjentowi miejsce na jej dotykanie palcami. Wyrażnie widoczny przebieg łuku zębowego w obrazie diagnostycznym. Produkty dodatkowe: Pistolet mieszający szt. REF Kaniule mieszające roz. niebieskie szt. REF faks Planowanie protetyczne / planowanie 3D 57

12 Szablony chirurgiczne 3D-resin Precyzyjnie, szybko, komfortowo Laboratorium Szybkie i ekonomiczne wykonanie precyzyjnych i trwałych szablonów do zabiegów implantologicznych. Lekarz Szablony zwielokrotniają precyzję i szybkość zabiegu wprowadzenia implantów. Specjalne tworzywo do wykonywania szablonów chirurgicznych Szablony chirurgiczne sa podstawowym narzędziem współczesnej implantologii. Do ich wykonania służy materiał 3D-resin cechujący się wieloma zaletami: autopolimeryzat w kartuszu stabilny w temp. 38 C łatwy w obróbce szybkowiążący Pacjent Jest bene cjentem całego zbioru korzyści jakie daje operacja przy użyciu szablonu chirurgicznego. 3D-resin jest dwuskładnikowym, autopolimeryzującym tworzywem w kartuszach, które pozostaje stabilne przy ogrzaniu do 38 C. Z tworzywa 3D-resin wykonuje się szablony chirurgiczne w implantologii. 3D-resin 50 ml kartusz REF Zestaw szt. kartusz 50 ml X-connector 0 ml kanałów mieszających roz. niebieskich REF X-connector bond 0 ml REF Model należy oizolować izolatorem Isplast ip. Materiał 3D-resin zaaplikować bezpośrednio na model. 3 Nałożyć folię na materiał i rozprowadzić go palcami po modelu. Szablon chirurgiczny należy właściwie opracować. 5 Model umieścić na stoliku i wykonać nawierty według koordynat. 6 Tuleje umieścić w nawiertach i umocować klejem SERACOLL UV. 58 Planowanie protetyczne / planowanie 3D telefon

13 Szablony chirurgiczne 3D-resin Produkty dodatkowe: Isoplast ip 750 ml REF SERACOLL UV światłoutwardzalny klej do wosku x 3 ml stopki REF Pistolet mieszający szt. REF Kaniule mieszające rozm. niebieskie szt. REF SKYplanX tuleje matki po 5 szt. Ø,53 REF SXBHM53 Ø 5,55 REF SXBHM555 SKYplanX tuleje po 5 szt.: Ø,39 REF SXBHI39 Ø 3,09 REF SXBHI309 Ø 3,33 REF SXBHI333 Ø 3,59 REF SXBHI359 Ø 3,83 REF SXBHI383 Ø,09 REF SXBHI09 Ø,33 REF SXBHI33 SKYplanX wiertło do tuleji po szt. Ø,53 REF SplanX7 Ø 5,55 REF SplanX55 SKYplanX klucz do tuleji po szt. Ø,39 REF SplanX5 Ø,53 REF SplanX6 Ø 5,55 REF SplanX5 SKY analogi REF SplanX53 faks Planowanie protetyczne / planowanie 3D 59
