Automatyczny system do ekstrakcji rozpuszczalnikowej w układzie zamkniętym dla substancji stałych i półpłynnych Soxtec/Hydrotec 8000

Transkrypt

1 Automatyczny system do ekstrakcji rozpuszczalnikowej w układzie zamkniętym dla substancji stałych i półpłynnych Soxtec/Hydrotec 8000 System Soxtec/Hydrotec 8000 automatyzuje i upraszcza wykonanie ekstrakcji rozpuszczalnikowej, w tym analizy zawartości tłuszczu całkowitego. System ten, składający się z jednostki ekstrakcyjnej, jednostki do hydrolizy oraz pojedynczych gilz wspólnych dla obu jednostek, umożliwia wykonanie hydrolizy kwasowej i ekstrakcji rozpuszczalnikowej za pomocą jednego zintegrowanego procesu. System minimalizuje ryzyko błędu ze strony operatora podczas analizy tłuszczu całkowitego, zmniejsza koszty analizy oraz zwiększa całkowitą przepustowość laboratorium. Przykładowa próbka Parametry Produkty żywnościowe, pasze i karma dla zwierząt Tłuszcz całkowity (tłuszcz wolny i związany) Dedicated Analytical Solutions

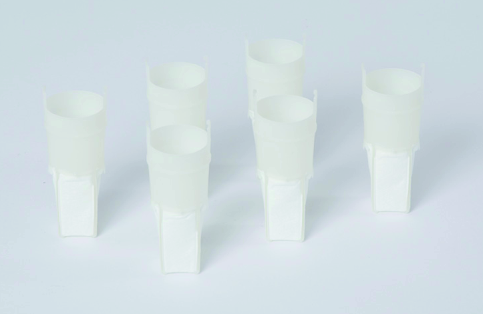

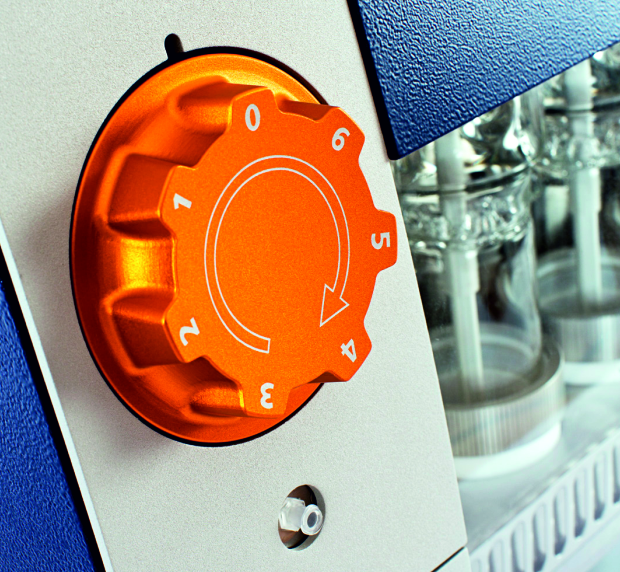

2 Przez cały czas próbka, od ważenia wstępnego, poprzez hydrolizę, aż po końcową ekstrakcję znajduje się na unikatowej, opatentowanej gilzie HydroCap, eliminując błędy związane z jej ewentualnym przenoszeniem. Jest to w pełni automatyczny system, który wykonuje dodawanie kwasu, grzanie, gotowanie, przemywanie, odzysk rozpuszczalnika i suszenie. Uproszczony proces zwiększa bezpieczeństwo i zmniejsza koszty System Soxtec/Hydrotec 8000, składający się z jednostki ekstrakcyjnej, jednostki do hydrolizy oraz pojedynczych gilz wspólnych dla obu jednostek, umożliwia wykonanie analizy tłuszczu całkowitego za pomocą jednego zintegrowanego procesu. Unikatowe, opatentowane gilzy HydroCap pozwalają uniknąć przenoszenia próbek, eliminując ryzyko błędu operatora. Koszty laboratorium ulegają znacznemu obniżeniu i zwiększa się jego przepustowość. Uchwyt gilz HydroCap umożliwia identyfikację poszczególnych próbek dzięki ich pozostawaniu w uchwycie w trakcie ważenia, hydrolizy i suszenia tzn. przez cały czas, aż do umieszczenia próbek w jednostce ekstrakcyjnej. Kompaktowa jednostka do hydrolizy, niewielkich rozmiarów, oszczędza cenną przestrzeń w laboratorium, a szeroki asortyment narzędzi do równoczesnej manipulacji partią próbek czyni rutynowe czynności bezpieczniejszymi i wydajniejszymi. Szybsza analiza wykonać analizę zawartości tłuszczu całkowitego lub surowego, ewentualnie obie analizy. Poza tym, można łatwo zwiększyć wydajność według potrzeb laboratorium za pomocą 12miejscowej jednostki do hydrolizy i 6-miejscowej jednostki ekstrakcyjnej z możliwością rozbudowy do 12 miejsc, wyposażonej w indywidualną kontrolę temperatury poszczególnych stanowisk płyty grzejnej. Jednostka ekstrakcyjna posiada pokrętło do bezpiecznego i precyzyjnego dozowania rozpuszczalnika, eliminujące ręczne przenoszenie substancji chemicznych. Każdy pracownik laboratorium może kontrolować precyzyjne dozowanie rozpuszczalnika. Dodawanie rozpuszczalnika następuje 1 w zamkniętym, bezpiecznym układzie, przy użyciu inteligentnego selektora dozowania rozpuszczalnika, którym wybiera się wężyki dodawania rozpuszczalnika do poszczególnych próbek. Pozwala to ograniczyć kontakt z rozpuszczalnikami i uniknąć błędu operatora. Dzięki zamkniętemu układowi, operator nie jest narażony na opary rozpuszczalnika podczas jego dodawania do naczyń przed ekstrakcją. Jedna jednostka sterująca może kontrolować dwie jednostki ekstrakcyjne. Do systemu oferowany jest szeroki wybór akcesoriów, takich jak naczynia szklane i aluminiowe oraz gilzy w różnych rozmiarach, dostosowane do indywidualnych potrzeb i zastosowań laboratorium. Etap hydrolizy jest często uważany za wąskie gardło w analizie tłuszczu całkowitego, ponieważ ograniczone tempo analizy na tym etapie wpływa na czas wykonania kolejnych etapów ekstrakcji. Unikatowa pojedyncza gilza HydroCap poprawia przepustowość dzięki temu, że próbka znajduje się na nim przez cały czas, od ważenia wstępnego, poprzez hydrolizę aż po końcową ekstrakcję. Gilza pasuje do łatwego w obsłudze uchwytu. Gilzę zakłada się w 12 -miejscowym systemie do hydrolizy, a następnie przenosi bezpośrednio do jednostki ekstrakcyjnej, którą również możemy rozbudować do 12 miejsc. Płynne przeniesienie próbki z etapu hydrolizy do ekstrakcji przyspiesza analizę przez ograniczenie ręcznego przenoszenia próbki i eliminuje ryzyko błędu operatora, przy jednoczesnym zwiększeniu przepustowości. Bardziej uniwersalny Soxtec 8000 charakteryzuje się dużą elastycznością w dostosowaniu do wymagań laboratorium, np. można 2

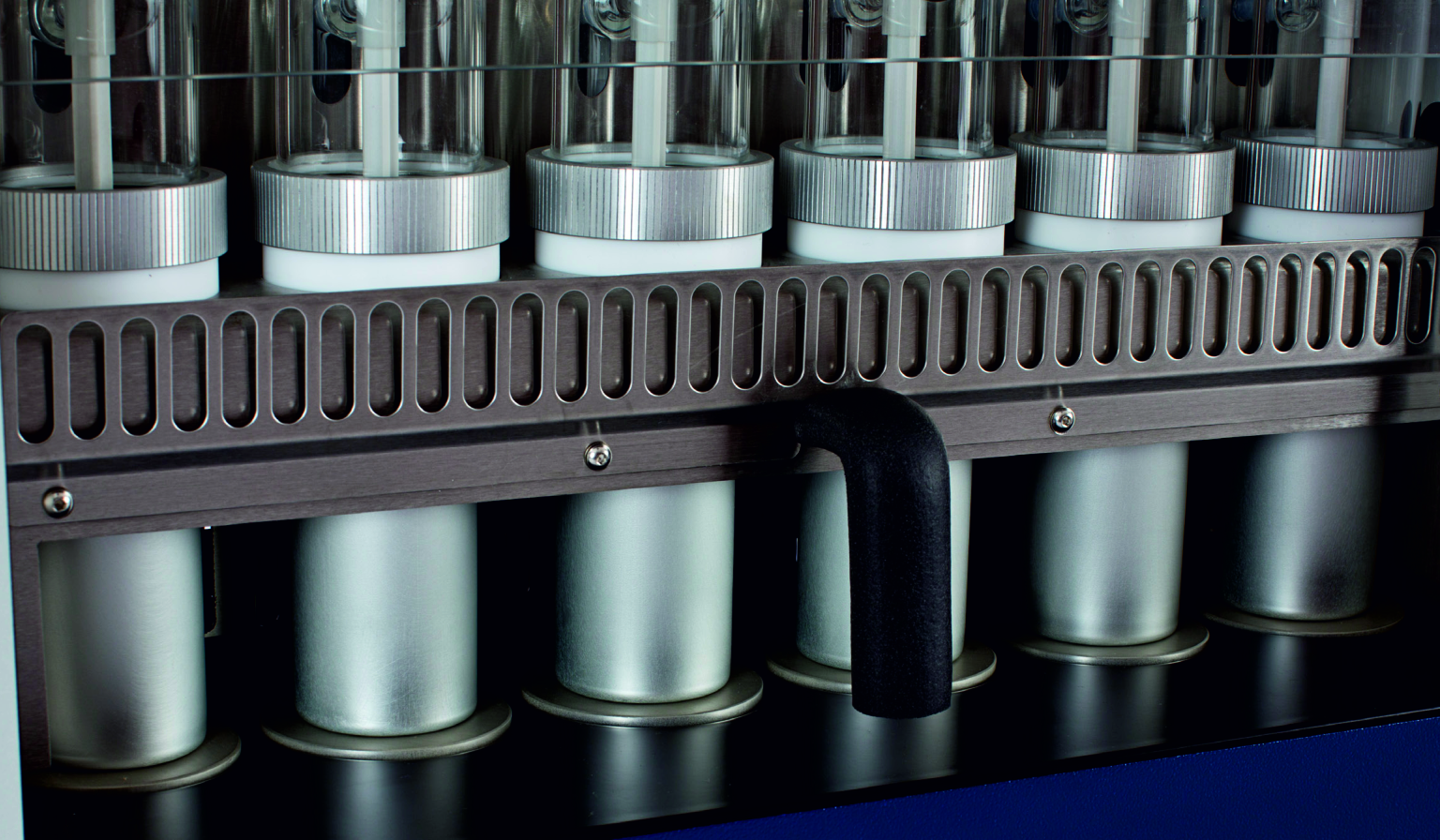

3 Technologia Zintegrowana analiza zawartości tłuszczu całkowitego System Soxtec/Hydrotec 8000 umożliwia wykonanie analizy tłuszczu całkowitego za pomocą zintegrowanego procesu. System składa się z trzech głównych elementów: jednostki do hydrolizy Hydrotec 8000, jednostki ekstrakcyjnej Soxtec 8000 i gilz HydroCap, które są wykorzystywane w obu jednostkach. Jednostka ekstrakcyjna ma jednostkę sterującą zewnętrzną i szeroki zakres akcesoriów. Standardowy model posiada 6-miejscową płytę grzejną z możliwością jej rozbudowy do 12 miejsc. Wszystkie miejsca mogą mieć indywidualnie kontrolowaną temperaturę. Funkcja automatycznego wyłączania pozwala na wykonywanie analiz po godzinach pracy, zwiększając 2 wydajność do 14 serii lub 84 próbek dziennie. Jednostka Hydrotec 8000 wykonuje automatyczną hydrolizę kwasową próbek w celu przerwania wiązań pomiędzy tłuszczem i innymi składnikami próbki. Najczęściej jednostki do hydrolizy mają pojemność do sześciu miejsc i przy takiej pojemności zajmują dużo miejsca na stole laboratoryjnym. Hydrotec 8000 pozwala radykalnie rozwiązać ten problem. Posiada on uchwyt na dwanaście próbek z mechanizmem składania tak, aby próbki pasowały idealnie do jednostki do hydrolizy. Rozpuszczalniki są dodawane i usuwane automatycznie za pomocą pompy, co zwiększa bezpieczeństwo i ogranicza ryzyko błędu ze strony operatora. Po zakończeniu hydrolizy, próbki i gilzy HydroCap są suszone i umieszczane w specjalnie zaprojektowanym narzędziu do ich przenoszenia do jednostki ekstrakcyjnej, w zestawach po sześć zhydrolizowanych próbek. Gilza jest wykonana z obojętnego chemicznie materiału, który zatrzymuje tłuszcz podczas hydrolizy, ale uwalnia go podczas ekstrakcji. Jednostka ekstrakcyjna Soxtec 8000 jest w pełni automatycznym systemem do szybkiego i bezpiecznego oznaczania substancji ekstrahowalnych. W celu wykonania analizy tłuszczu całkowitego, gilza HydroCap jest przenoszona z jednostki do hydrolizy do jednostki ekstrakcyjnej, która następnie wykonuje cztery etapy ekstrakcji: gotowanie, przemywanie, odzyskiwanie rozpuszczalnika, wstępne suszenie oraz automatyczne wyłączenie bez konieczności nadzoru. Wystarczy załadować próbkę i wcisnąć przycisk Start. Dodawanie rozpuszczalnika w układzie zamkniętym Niektórzy użytkownicy zwykle dodają rozpuszczalnik do naczyń ekstrakcyjnych przed rozpoczęciem ekstrakcji. W przypadku 1 stosowania dozownika zewnętrznego, selektor dozowania rozpuszczalnika do poszczególnych próbek ustawia się przez obrócenie tarczy w odpowiednie miejsce, eliminując w ten sposób kontakt z rozpuszczalnikami. W porównaniu z klasyczną ekstrakcją Soxhleta, systemy Soxtec wykorzystują znacznie mniejsze objętości rozpuszczalników. Rozpuszczalnik jest odzyskiwany w sposób automatyczny. 1 Jeżeli stosowany jest odpowiedni dozownik stanowiący opcję. 2 W zależności od zastosowania. 3

4 Opis systemu Hydroliza: Ekstrakcja rozpuszczalnikowa: Hydrotec 8000, 120 lub 230V zawiera 1 zestaw akcesoriów. Zestaw akcesoriów obejmuje: Zlewka 4 uchwyty kapsuł (6-miejscowe) Szczypce Podpórkę do ważenia Watę Narzędzie dokujące do kapsuł Rurkę przedłużającą Gilzy Hydrocap (60 szt.) Szybki przewodnik użytkownika Notę aplikacyjną Instrukcję obsługi Listę części zamiennych Do zestawu akcesoriów można wybrać następujące części: Instrukcja obsługi i szybki przewodnik dostępne są w następujących wersjach językowych: angielskiej, francuskiej, hiszpańskiej, niemieckiej lub polskiej. Opcje: Gilzy Hydrocap (60 szt.) przeznaczone do użytku z systemami Soxtec 2050 i 2055 (z adapterami) SoxCap 2047, 115V lub 230 V Hz zawierający płytę grzejną z chłodnicą i 1 zestaw akcesoriów Zestaw akcesoriów obejmuje: Zlewka Stojak do gotowania Taca na kapsuły Stojak do suszenia Kapsuły szklane (6 szt.) Filtry (100 szt.) Gilzy celulozowe 28x22 mm (25 szt.) 2 zestawy adapterów do Soxtec 8000 po 6 szt. Watę (6 szt.) Pompkę wodną Instrukcję obsługi 6-miejscowy system ekstrakcyjny Soxtec 8000, 230V lub 120V składa się z jednostki podstawowej Soxtec 8000, jednostki sterującej i 1 zestawu akcesoriów. 12-miejscowy system ekstrakcyjny Soxtec 8000, 230V lub 120V składa się z dwóch jednostek podstawowych Soxtec 8000, jednostki sterowania i 2 zestawów akcesoriów. Zestaw akcesoriów obejmuje: 3 zestawy naczyń ekstrakcyjnych po 6 szt. 1 zestaw uszczelek do chłodnicy 2 stojaki do gilz 2 zestawy adapterów do gilz po 6 szt. (do tłuszczu surowego) Gilzy celulozowe 33 mm o pojedynczej grubości (25 szt.) (do tłuszczu surowego) Narzędzie dokujące do gilz (do tłuszczu surowego) Uchwyt do gilz Uchwyt do naczyń Stojak do naczyń Szczypce do naczyń Watę Wężyk do dodawania rozpuszczalnika Kolbę do odzysku rozpuszczalnika Szybki przewodnik użytkownika Notę aplikacyjną Instrukcję obsługi Szybki przewodnik Listę części zamiennych Do zestawu akcesoriów można wybrać następujące części: Asortyment naczyń ekstrakcyjnych: Naczynia aluminiowe Naczynia szklane standardowe Asortyment uszczelek do chłodnicy (w zależności od rozpuszczalnika): Uszczelki vitonowe/butylowe (6 szt.) Uszczelki Resel (6 szt.) Uszczelki poliuretanowe (6 szt.) Instrukcja obsługi i szybki przewodnik dostępne są w następujących wersjach językowych: angielskiej, francuskiej, hiszpańskiej lub polskiej. 4

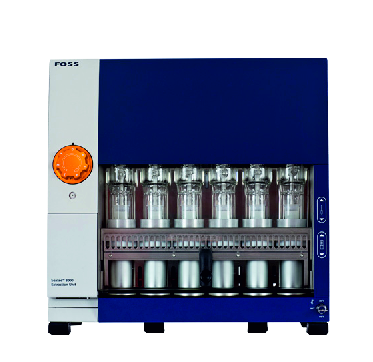

5 Dane techniczne Soxtec 8000 Właściwość Wymiary (szer. x gł. x wys.) Masa Pobór mocy Bezpieczniki wewnętrzne (CU) Wielkość próbki Zakres pomiarowy Dokładność Powtarzalność Czas ekstrakcji Objętość rozpuszczalnika Dane Jednostka ekstrakcyjna: 640 x 350 x 630 mm Jednostka sterowania: 280 x 200 x 190 mm Jednostka ekstrakcyjna: 35 kg Jednostka sterowania: 4 kg 1500 W (wersja 120 VAC) 1800 W (wersja 230 VAC) 120 VAC/60 Hz: T15AH125V 230 VAC/50 Hz: T10AH250V 0,5-2 g (przy oznaczaniu tłuszczu całkowitego) % Zgodna z oficjalnie zatwierdzonymi metodami Maksymalnie +/-1% wzgl. (dla zakresu 5-100% zawartości tłuszczu) Zwykle min ml Odzysk rozpuszczalnika Zwykle 80% Pojemność serii Wydajność dzienna Programy Zakres temperatur 6/12 próbek 42/84 próbki C Czas nagrzewania od 20 do 285 C w 5 min. (230 V) 5

6 Wymagania instalacyjne Soxtec 8000 Napięcie Dopływ wody Woda chłodząca Odpływ wody Wentylacja Użytkowanie Wysokość pracy Temperatura Wilgotność względna Przepięcie przejściowe Stopień zanieczyszczenia Stopień ochrony VAC 50/60Hz lub VAC 50/60Hz w zależności od zamówionej wersji Jeden zawór do wody chłodzącej min. przepływ 2 l/min., temp. <25 C Jeden odpływ/zlew wody chłodzącej Okap z wyciągiem. Blokada zasilania jeżeli przepływ powietrza poniżej 0,5 m/s Wewnątrz pomieszczeń do 2000 m n.p.m C maks. 80% Kategoria II 2 IP41 Normy i zatwierdzenia Urządzenie posiada znak CE i spełnia następujące dyrektywy: Dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE Dyrektywa niskonapięciowa 2006/95/WE Dyrektywa maszynowa 2006/42/WE Dyrektywa 94/62/WE w sprawie opakowań i odpadów opakowaniowych Dyrektywa 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) Uwaga: system nie posiada certyfikatu ATEX. 6

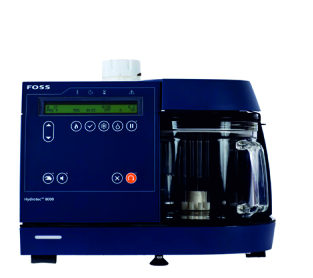

7 Dane techniczne Hydrotec 8000 Właściwość Wymiary (szer. x gł. x wys.) Masa Pobór mocy Bezpieczniki wewnętrzne (CU) Wielkość próbki Zakres pomiarowy Powtarzalność Pojemność serii Czas hydrolizy Tryby Programy Dane 430 x 340 x 310 mm. Wysokość przy otwartej pokrywie wynosi 600 mm 18 kg 1860 W (wersja 230 VAC) 1660 W (wersja 120 VAC) F10A250V (wersja 230 VAC) F15A125V (wersja 120 VAC) 0,5-2 g 0,1-100% zawartości tłuszczu (łączenie z ekstrakcją) Względne odchylenie standardowe ±1% dla zawartości tłuszczu % (łączenie z ekstrakcją) 12 próbek równocześnie Zwykle 2 godziny lub zgodnie z notą aplikacyjną 2 tryby: automatyczny/ręczny 1-9 7

8 Wymagania instalacyjne Hydrotec TM 8000 Napięcie Dopływ wody Woda chłodząca i woda do przemywania Odpływ wody Wentylacja Użytkowanie Wysokość pracy Temperatura VAC 50/60Hz lub VAC 50/60Hz w zależności od zamówionej wersji Dwa zawory jeden do wody chłodzącej, a drugi do wody do przemywania. Zamiennie można zastosować jeden zawór wyposażony w trójnik. Woda demineralizowana lub destylowana nie jest wymagana. Zawór do wody: 1 l/min., temp. <25 C (ciśnienie 50 do 500 kpa lub 0,5 do 5 bar). Chłodnica wody obiegowej: 1 l/min., temp. <25 C (maks. ciśnienie wsteczne 20 kpa lub 0,2 bar) Jeden odpływ/zlew wody do przemywania, kwasu i wody chłodzącej Okap z wyciągiem. Wewnątrz pomieszczeń do 2000 m n.p.m C Wilgotność względna maks. 80% Przepięcie przejściowe Stopień zanieczyszczenia Stopień ochrony Kategoria II 2 IP41 Normy i zatwierdzenia Urządzenie posiada znak CE i spełnia następujące dyrektywy: Dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE Dyrektywa niskonapięciowa 2006/95/WE Dyrektywa 94/62/WE w sprawie opakowań i odpadów opakowaniowych Dyrektywa 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) FOSS Foss Allé DK-3400 Hilleroed Denmark Tel.: Fax: info@foss.dk FOSS Polska Sp. z o.o. ul. Osmańska Warszawa Tel.: Fax: foss@foss.pl Internet: P/N , wersja 1 PL, grudzień 2012
