1 Progresywny internetowy kodek falkowy Autor: Paweł Hałasa Zakład Elektroniki Jądrowej i Medycznej Promotor: dr inż. Artur Przelaskowski

2 Plan prezentacji Cel pracy Środowisko pracy i użyte narzędzia Standard JPEG2000 Opis stworzonej biblioteki JP2Coder Dodatkowe narzędzia Dalsze możliwości rozwoju Bibliografia

3 Cel pracy Wydajny softwarowy kodek obrazów umożliwiający uzyskanie dobrego stopnia kompresji oraz progresywną transmisję obrazu poprzez Internet

4 Cel pracy Wykorzystanie najnowszych trendów i technologii w celu ułatwienia budowy narzędzi, które będą wykorzystywać stworzoną bibliotekę

5 Środowisko pracy - Java Czytelny kod źródłowy Wyznacza nowe trendy w dziedzinie tworzenia aplikacji Przenośny kod wynikowy Zwiększone bezpieczeństwo działania Duża liczba dostępnych bibliotek i komponentów

6 Standard JPEG2000 W 1996r. grupa Joint Photographic Experts Group rozpoczęła pracę nad nowym standardem kompresji obrazów, który miał zastąpić wysłużonego JPEG. W grudniu 2000 opublikowano ostatecznie specyfikację części pierwszej standardu. Był on tworzony z myślą o szerokiej gamie zastosowań (fotografia, drukowanie, multimedia, biblioteki cyfrowe, itp.). Umożliwia nie tylko dobranie wielu parametrów procesu kompresji, ale także sterowanie rekonstrukcją w zależności od własnych potrzeb.

7 Możliwości JPEG2000 Szeroki zasób obsługiwanych obrazów obrazy naturalne, grafiki komputerowe, tekst (czarno-biały) Znakomita efektywność kompresji Kompresja stratna i bezstratna Progresywny charakter strumienia danych progresja nastawiona na jakość lub rozdzielczość Regiony zainteresowań Odporność na błędy transmisji Otwarta architektura optymizacja systemu dla konkretnego typu obrazów i aplikacji

8 Rozwój JPEG2000 Part 1, Core coding system (intended as royalty and license-fee free - NB NOT patent-free) Part 2, Extensions (adds more features and sophistication to the core) Part 3, Motion JPEG 2000 Part 4, Conformance Part 5, Reference software (Java and C implementations are available) Part 6, Compound image file format (document imaging, for pre-press and fax-like applications, etc.) Part 7 has been abandoned Part 8, JPSEC (security aspects) Part 9, JPIP (interactive protocols and API) Part 10, JP3D (volumetric imaging) Part 11, JPWL (wireless applications) Part 12, ISO Base Media File Format (common with MPEG-4)

9 Schemat kompresji w JPEG 2000 Transformacja kolorów Transformacja falkowa Kwantyzacja Organizacja kodu Kodowanie arytmetyczne

10 Transformata falkowa Podstawowy schemat falkowej dekompozycji obrazu drzewo dekompozycji Mallata

11 Dekompozycja obrazu

12 Dekompozycja obrazu

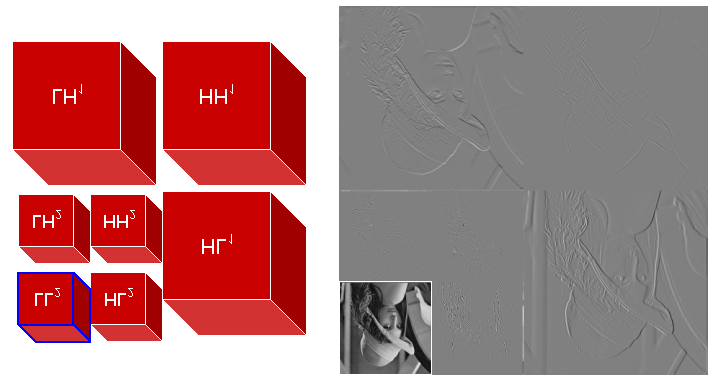

13 Dekompozycja obrazu

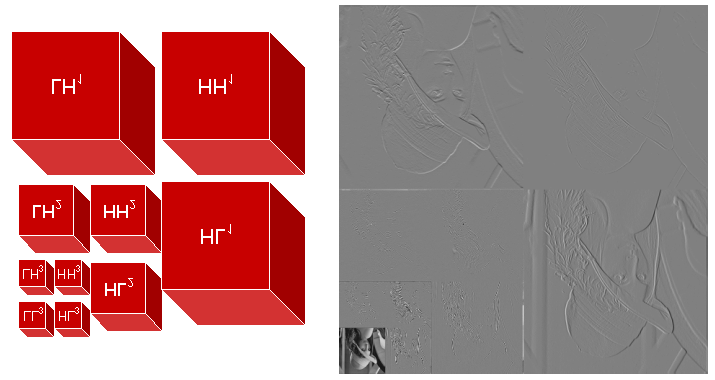

14 Dekompozycja obrazu

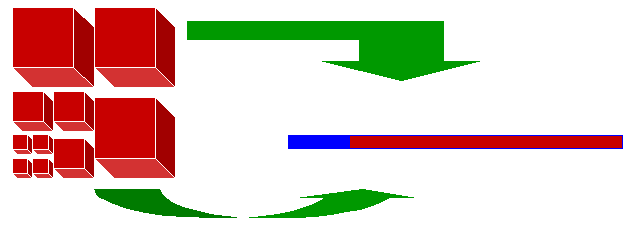

15 Progresja Różne tryby zapisu do strumienia wyjściowego

16 Progresja rozdzielczości

17 Progresja rozdzielczości

18 Progresja rozdzielczości

19 Progresja rozdzielczości

20 Progresja jakości

21 Progresja jakości

22 Progresja jakości

23 JP2Coder Całkowicie zgodny ze standardem JPEG2000 Napisany w Javie (przenośny, prosty i przejrzysty) Uwzględnia zmiany i rozszerzenia w JRE 1.5 Zgodny z interfejsem programowania Image I/O Pełna dokumentacja

24 Interfejs Image I/O Umożliwia czytanie ze strumienia danych o dowolnym źródle (plik, pamięć, URL, własne protokoły oparte o TCPIP lub UDP, itd..) Operuje na obiektach typu BufferedImage Śledzenie postępu wczytywania obrazów Ustalanie parametrów kodowania oraz dekodowania

25 Schemat blokowy dekodera JP2Coder

26 Dodatkowe narzędzia Habib Viewer Image Comparer JP2 Database

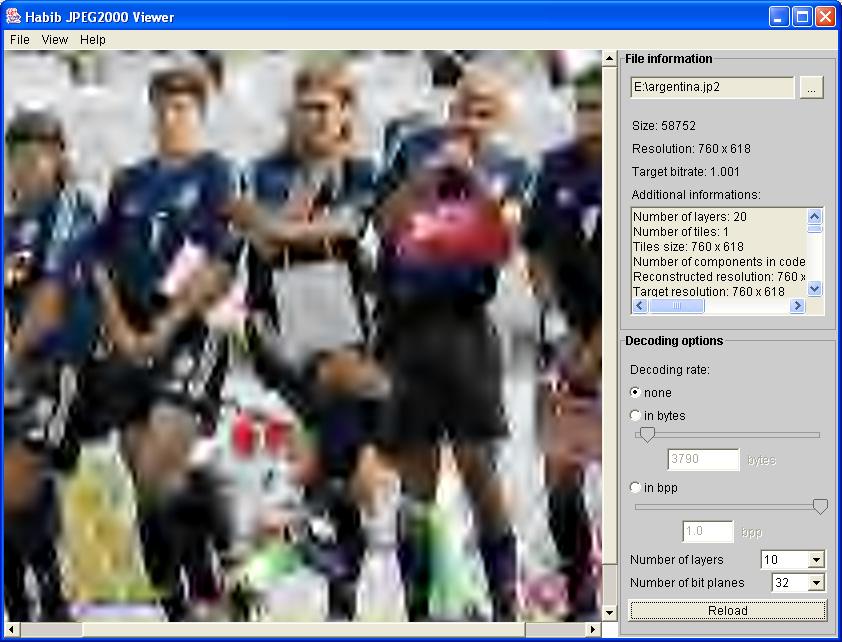

27 Habib Viewer Informacje o pliku Informacje o obrazie Sterowanie opcjami dekodowania obrazu

28 Ograniczenie wielkości pliku wejściowego

29 Ograniczenie ilości warstw

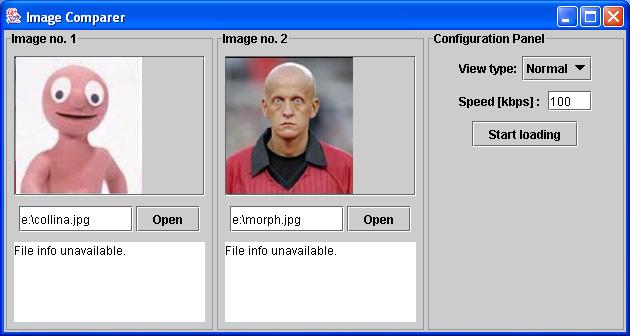

30 Image Comparer Porównywanie obrazów pod kątem jakości z uwzględnieniem progresji

31 JP2 Database

32 Transmisja przez sieć Możliwość transmisji przez dowolny zaimplementowany w Javie protokół Niezależność architektury klienta i serwera od środka transmisji i użytego protokołu

33 Dalsze możliwości rozwoju Aplikacje bazodanowe indeksujące obrazy Telemedycyna Wykorzystanie w urządzeniach przenośnych Systemy monitoringu I wiele innych

34 Literatura JPEG 2000 IMAGE CODING SYSTEM. JPEG 2000 FINAL COMMITTEE DRAFT VERSION C. Christopoulos, A. Skodras, T. Ebrahimi The JPEG2000 still image coding system: An overview A. Przelaskowski, D. Rives - Wstęp do standardu JPEG2000 D. S. Taubman, M. W. Marcellin - JPEG2000. Image compression fundamentals, standards and practice A. Przelaskowski - Kompresja danych obrazowych K. Sayood - Introduction to data compression. W. Skarbek - Multimedia: algorytmy i standardy kompresji B. Vidakovic, P. Muller - Wavelets for kids J. T. Białasiewicz - Falki i aproksymacje J. R. R. Tolkien Władca pierścieni

35 Adresy internetowe Oficjalna strona Joint Photographic Experts Group datacompression.info Wortal poświęcony kompresji obrazów jj2000.epfl.ch Oficjalna strona biblioteki JJ2000 java.sun.com Produkty i technologie Java

36 I najważniejszy

37 Koniec Dziękuję za uwagę
