Konwerter kaset magnetofonowych Reflexion HRA-4060

Transkrypt

1 INSTRUKCJA OBSŁUGI Konwerter kaset magnetofonowych Reflexion HRA-4060 Nr produktu Strona 1 z 13

2 Rozmieszczenie przycisków 1. Przycisk sterowania: Ustawienie, ustawienie Skanowanie tunera/ alarm zegara Skanowanie tunera / alarm zegara 2. Przycisk Standby ( gotowości ) 3. Przycisk Function ( Funkcyjny) ( Tuner, Kaseta, Aux-IN) 4. Przycisk Mono / Stereo 5. Przycisk EQ ustawienie equalizera 6. Przycisk Volume + ( zwiększenia głośności ) 7. Pamięć radia / ustawienie zegara 8. Przycisk Volume - ( zmniejszenia głośności ) 9. Przycisk Timer Set ( dla ustawienie alarmu ) 10. Przycisk Buzzer ( dzwonek dla ustawienia alarmu ) 11. Przycisk Sleep ( Uśpienia ) 12. Przycisk Snooze ( Drzemki ) 13. Głośniki 14. Wyświetlacz LCD 15. Pokrętła kasetowe 16. Komora kasety 17. Komora baterii 18. Przewód zasilający Strona 2 z 13

3 19. Antena FM 20. Port USB ( do komputera ) 21. Gniazdo słuchawkowe 22. Gniazdo AUX-IN 23. Mikrofon Źródło zasilania Urządzenie zostało zaprojektowane do pracy w normalnym zasilaniu domowym 230V ~ 50Hz. Nie próbuj obsługiwać urządzenia za pomocą innych źródeł zasilania. Może to spowodować uszkodzenie urządzenia i utratę gwarancji. Ustawienie Ustawienie czasu Gdy kabel zasilający jest podłączony, zaświeci się na wyświetlaczu. - naciśnij przycisk RADIO MEM / CLOCK SET przez 3 sekundy, po czym naciśnij aby ustawić format - naciśnij jeszcze raz przycisk RADIO MEM / CLOCK SET, po czym na ciśnij przycisk aby ustawić godzinę - powtórz powyższe kroki aby ustawić minuty. - naciśnij przycisk RADIO MEM / CLOCK SET aby zatwierdzić. Ustawienie budzika Urządzenie zawiera zegar aby móc obudzić cię poprzez radio, muzykę z kasety lub dzwonek. Budzik może zostać ustawiony tylko w trybie czuwania. Upewnij się, że zegar został ustawiony i podaje poprawny czas. Naciśnij przycisk TIMER SET ( dla ustawienia alarmu ) na 3 sekundy, ON (włączony) pojawi się na wyświetlaczu razem z zaświeconymi cyframi godziny. - Naciśnij aby wpisać żądane godziny i minuty, naciśnij jeszcze raz przycisk TIMER aby zatwierdzić. - Powtórz kroki powyżej aby ustawić czas wyłączenia budzika, funkcje (tuner lub kaseta) & głośność. Strona 3 z 13

4 - Po zakończeniu, wszystkie ustawienia będą wprowadzone cyklicznie, po czym przejdź do aktualnego czasu z ikoną zegara. - Poprzez naciśnięcie przycisku BUZZER, system przełączy się na tradycyjny dźwięk alarmu. Uwaga: budzenie poprzez kasetę ( należy nacisnąć blady przycisk na kasecie), w przeciwnym razie funkcja budzenia za pomocą kasety nie będzie mogła być włączona. 1. Błąd zostanie zgłoszony jeśli czas wyłączenia będzie równy lub mniejszy niż czas włączenia. 2. Poprzez naciśnięcie przycisku TIMER SET alarm zostanie wyłączony. 3. Dla ustawień, naciśnij przycisk TIMER SET przez 3 sekundy aby wprowadzić nowy wybór. Drzemka Kiedy system włączy budzik, może zostać tymczasowo wyłączony poprzez naciśnięcie przycisku drzemki. Po 10 minutach, system przypomni Ci znowu o pobudce. Jeśli chcesz anulować alarm zobacz akapit na następnej stronie. Ustawienie czasu uśpienia Urządzenie zawiera funkcję czasu uśpienia która automatycznie wyłącza się po 10 do 90 minut ( w trybie gotowości) - Naciśnij przycisk SLEEP, który rozpocznie ustawienie czasu na 90 minut. - Każde ponowne naciśnięcie skróci ten czas o 10 minut. - Po kilku sekundach wyświetlacza czasu uśpienia powróci do obecnego czasu z ikoną snu. Uwaga: Jeśli długość muzyki jest mniejsza niż czas budzenia, upewnij się że funkcja powtarzania jest włączona. Strona 4 z 13

5 Anulowanie ustawienia alarmu - Naciśnij przycisk TIMER SET ponownie ( dla ustawienia alarmu ) aby anulować ustawienie alarmu ( symbol zniknie ) Zasilanie zapasowe Podczas gdy dochodzi o awarii zasilania, wszystkie ustawienia zostaną utracone. W celu zabezpieczenia ten system posiada baterię zapasową ( 2 baterie AAA załączone ). Proponujemy sprawdzić tą funkcję regularnie poprzez odłączenie kabla zasilającego. Podstawowe funkcje - Funkcja wyboru ( tuner, kaseta, AUX) Służy do wybrania zadanego źródła dźwięku. Obsługa radia - naciśnij funkcję wyboru i wybierz TUNER - naciśnij przycisk aby wybrać żądaną stację radiową. - ustaw głośność aby uzyskać żądany poziom dźwięku. - po wybraniu stacji FM odbieranej w jakości stereo, wskaźnik stereo zaświeci się na wyświetlaczu. - możliwe jest ustawienie 30 różnych stacji radiowych, aby zapisać stację naciśnij przycisk RADIO MEM./ CLOCK SET, pamięć ( MEMORY ) podświetli się naciśnij przycisk RADIO MEM./ CLOCK SET aby zatwierdzić. - aby odsłuchać zapisaną stację, naciśnij przycisk ustawień lub przycisk ustawień Strona 5 z 13

6 Uwaga: aby uzyskać najlepszy odbiór, zawsze rozwiń do końca antenę FM na tylnym panelu. - Przycisk EQ Możliwe jest ustawienie 5 trybów equalizera: Klasyczny, rock, Pop, Jazz& Bass Gniazdo słuchawkowe Upewnij się że Twoje słuchawki posiadają wtyczkę stereo 3,5 mm o impedancji 8-32 Ohm. Po podłączeniu słuchawek głośniki automatycznie wyciszą się. Gniazdo wejścia AUX Naciśnij funkcję wyboru i wybierz AUX - System zawiera gniazdo AUX IN i umożliwia emisję dźwięków z zewnętrznych źródeł. - Podłącz wyjście dźwięku lub gniazdo słuchawek zewnętrznych urządzeń do gniazda AUX na tylnym panelu systemu. Podstawowe funkcje odtwarzacza kaset Przed rozpoczęciem pracy upewnij się że wybór funkcji jest ustawiony w trybie Tape ( kaseta). Odtwarzanie - Ustaw przełącznik funkcji w trybie Tape ( kaseta ) - Naciśnij przycisk Eject (wysuwania) aby otworzyć komorę kasety - Umieść kasetę w komorze - Zamknij drzwiczki komory i naciśnij przycisk PLAY (odtwarzanie ) aby rozpocząć odtwarzanie Strona 6 z 13

7 - Odtwarzanie zatrzyma się kiedy taśma dojdzie do końca - Naciśnij przycisk STOP ( zatrzymaj) jeśli chcesz zatrzymać odtwarzanie przed końcem taśmy. Przyciski sterujące odtwarzania 1. RECORD ( nagrywanie): aby rozpocząć nagrywanie na kasecie. 2. PLAY (odtwarzanie): aby rozpocząć odtwarzanie kasety. 3. REWIND (przewijanie): aby szybko przewinąć kasetę. 4. F.FWD (przewijanie do przodu): aby szybko przewinąć kasetę. 5. STOP/EJECT (zatrzymanie/otwarcie): aby zatrzymać lub wyjąć kasetę. 6. PAUSE (pauza) : aby przerwać nagrywanie lub odtwarzanie. Kodowanie (za pomocą kabla USB do komputera) Instalacja programu Audacity. Zainstaluj oprogramowanie Audacity na komputerze. (dołączony dysk pasuje do urządzenia) - Włóż płytę Audacity do napędu CD w Twoim komputerze - Kliknij na Mój komputer na pulpicie. - Kliknij dwukrotnie na ikonę dysk CD aby wyświetlić zawartość dysku Audacity. - Kliknij dwukrotnie na ikonę Audacity Set up ( ustawienie audacity) i postępuj z instrukcjami aby zainstalować oprogramowanie. Instalacja sterownika USB - upewnij się że dysk z oprogramowaniem Audacity znajduje się w napędzie CD. - użyj dołączonego kabla do podłączenia urządzenia do komputera. - wykonaj instrukcje zgodnie z polecaniami aby zainstalować sterownik USB. Uruchamianie oprogramowania. 1. Kliknij dwukrotnie na ikonę oprogramowania Audacity i przejdź następnie do interfejsu: Strona 7 z 13

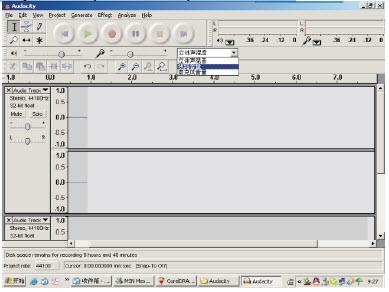

8 2. Użyj przycisków kontroli atrybutów w górnej części, przejdź do początku, Odtwarzanie, nagrywanie, pauza, zatrzymanie, przejście do początku. Użycie pliku, edycja, widok, projekt, generowanie, efekt i analiza menu do zapisu, eksport i edycja muzyki. 3. Wybierz preferencje na dole menu, które otworzą preferencje Audacity. Możesz ustawić Audio I/O, Jakość, formaty plików, spektrogramy, katalogi, interfejs, klawiaturę i mysz w interfejsie preferencji Audacity. Strona 8 z 13

9 Preferencje Audacity 4. Ustawienia wyjścia i głośności dźwięku. 5. Wybierz przycisk nagrywania ( ), aby nagrać płytę utwory po lewej i prawej stronie będą pokazane na interfejsie. Strona 9 z 13

10 Jeśli w interfejsie nie ma zmiennej postaci fali podczas nagrywania, należy dostosować linię głośności w następujący sposób: - naciśnij Start w lewym rogu komputera. Wybierz Programy (programs) Akcesoria (Accessories) Rozrywka (Entertainment) Nagrywanie dźwięku ( Sound recording) i przejdź do interfejsu nagrywania dźwięku. - Interfejs nagrywania dźwięku Strona 10 z 13

11 - wybierz Edycja (Edit) i naciśnij Ustawienia Audio ( Audio Properties) na środku menu przejdź do interfejsu Ustawienia dźwięku : Strona 11 z 13

12 Interfejs ustawień dźwięku - Wybierz głośność nagrywania dźwięku i przejdź do interfejsu kontrola nagrywania Ustaw linię dźwięku jak największą lub po środku, zmienna w postaci fali pojawi się na interfejsie podczas nagrywania. 6. Naciśnij przycisk aby przewinąć do początku. 7. Naciśnij przycisk aby przewinąć do końca. 8. Naciśnij przycisk aby rozpocząć odtwarzanie. 9. Naciśnij przycisk aby włączyć pauzę nagrywania. 10. Naciśnij przycisk aby zatrzymać nagrywanie. Strona 12 z 13

13 11. Eksport plików muzycznych do formatu WAV, MP3, OGG. - Po zakończeniu nagrywania, należy zapisać muzykę do komputera. - Naciśnij menu plików i przesuń w dół aby wyeksportować do formatu Wav, formatu mp3 lub formatu Ogg. - Wybierz jakikolwiek format aby zapisać nagraną muzykę, zostaniesz poproszony o nazwę pliku nagranej muzyki. - Uwaga: Audacity nie eksportuje plików MP3 bezpośrednio, należy pobrać en koder LAME MP3 który nosi nawę lame_enc.dll Specyfikacja Zasilanie AC 230V ~ 50Hz Pobór mocy 25W Wybór radia - FM 87,5 108 MHz ( tylko FM ) Strona 13 z 13
