MONOPILL Mechaniczny siewnik punktowy. Precyzja w każdych warunkach glebowych

Transkrypt

1 MONOPILL Mechaniczny siewnik punktowy Precyzja w każdych warunkach glebowych

2 Technologia i innowacje dla maksymalnych korzyści na polu Kverneland Accord należy do pionierów w precyzyjnym siewie przy zastosowaniu technologii zerowej prędkości odkładania materiału siewnego. Monopill S mechaniczny i Monopill SE z elektrycznym napędem przeznaczone są do profesjonalnego siewu buraków cukrowych, rzepaku i cykorii. Nowoczesny komputer TELLUS do elektronicznej kontroli procesu wysiewu zgodny z systemem ISOBUS gwarantuje precyzję i dokładny siew.

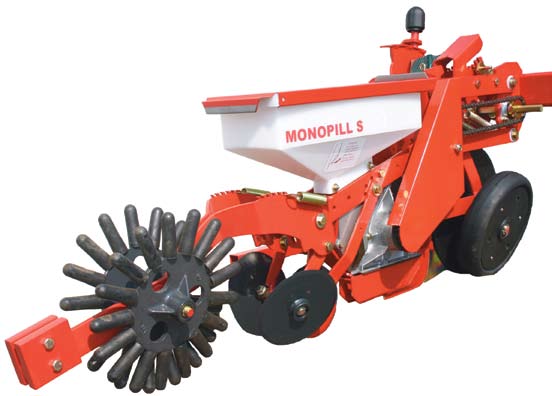

3 Jednolita głębokość siewu oraz prawidłowe ułożenie i przykrycie nasion podstawą wysokiej wydajności i jakości. W siewniku Monopill, prędkość obwodowa dysku, odpowiada prędkości roboczej maszyny zerowa względna prędkość odkładania nasion, co pozwala wyeliminować efekt toczenia nasion. Konstrukcja aparatu wysiewającego oraz redlicy zapewnia maksymalny spadek z wysokości tylko 3 cm. Cechy te gwarantują dokładne umieszczenie nasion, bez efektu odbijania i toczenia się nasion. Monopill umożliwia wysiew z wysokimi prędkościami, w konsekwencji przyczyniając się do maksymalizacji tempa pracy i wydajności powierzchniowej. Druga komora aparatu wysiewającego eliminuje podwójny wysiew oraz zapobiega uszkadzaniu materiału siewnego. Specjalnie uformowane komórki tarczy pobierają indywidualne nasiona, a wszelkie nadwyżki nasion opadają w drugiej komorze. Nawet w najtrudniejszych warunkach równoległoboczne zawieszenie sekcji Monopill S i SE gwarantuje precyzyjne zachowanie nastawionej głębokości wysiewu. Najniższa dostępna na rynku wysokość opadania oraz zerowa względna prędkość zapewnia precyzyjne odkładanie nasion przez Monopill S i SE Głębokość wysiewu można łatwo regulować,bez konieczności użycia narzędzi za pomocą pomysłowego systemu kontroli głębokości. Pośrednie kółko dociskowe z dociskiem sprężynowym, zagarniacze oraz kółko dociskowe zapewniają doskonałe dociśnięcie nasiona do dna bruzdy, przykrycie i odpowiednie zagęszczenie gruntu w celu jak najlepszych wschodów. Zbiorniki można łatwo napełnić poprzez przesuwne wieko któe szczelnie chroni przed dostawaniem się pyłu do wewnątrz. Do szybkiego i funkcjonalnego opróżniania służy klapka zabezpieczona sprężyną przyczyniając się do prostej obsługi. Sekcja zawieszona na równoległoboku zapewnia dokładne utrzymywanie głębokości siewu i kontrolę nawet w najtrudniejszych warunkach terenowych. Szeroka gama elektronicznych urządzeń kontrolnych dla siewnika Monopill w zależności od potrzeb klienta. Technologia ISOBUS otwiera możliwość korzystania z terminala zgodnego z systemem ISOBUS będącego w fabrycznym wyposażeniu ciągnika bez konieczności odrębnych jednostek sterujących. Obok terminali TELLUS i FOCUS firmy Kverneland Monopill może korzystać z terminali zgodnych z systemem ISOBUS miedzy innymi takich ciągników jak Fendt, John Deere i Deutz-Fahr.

4 Monopill SE, 6 metrów, 12 rzędów i hydrauliczne składanie Monopill SE, 9mtr, w pozycji złożonej do transportu oraz w pozycji roboczej Maszyny do każdej wielkości gospodarstwa Opcjonalne znaczniki przedwschodowe dla ułatwienia oprysku przed wzejściem roślin Monopill S i SE jest dostępny w wielkości od 6 do 24 rzędów Rama sztywna dostępna w szerokościach roboczych 3m, 6m, 9m, i 12m. Wygodna i oszczedzająca czas rama hydrauliczna składana równolegle występuje w szerokościach 6 i 9 m. Szerokość transportowa wszystkich modeli Monopill S i SE nie przekracza szerokości 3 metrów.

5 Mocna konstrukcja, maksymalna stabilność i funkcjonalność Monopill S & SE do siewu punktowego spełniają wszystkie praktyczne wymogi w dzisiejszych rolnictwie, przy wykorzystaniu sprawdzonych stabilnych ram. Monopill SE 6 metrów, 12 rzędów na ramie hydraulicznie składanej w pozycji do transporu z aplikatorem mikrogranulatu Rama hydraulicznie składana równolegle korzysta z prostego elektro-hydraulicznego sterowanika, który pozwala wykonywać tą operacj w sposób łatwy i bezpieczny bez opuszczania ciagnika. Dodatkowe wyposażenie, takie jak aplikator mikro-granulatu, system ściezkowania lub znaczniki przedwschodowe wcześniej markerów powstawania mogą być łatwo zamontowane. Monopill S wyposażony jest w mechaniczną przekładnię z jedną dźwignia, która pozwala na łatwe i szybkie ustalenie odległości między nasionami. Monopill SE: serce wysiewu jest napędzane bezpośrednio przy zmiennej prędkości sprzętu elektrycznegosilnikowych. Nie ma napędem mechanicznymczęści. Monopill SE 12 mtr 24 rzędy rama sztywna z zaczepem do transportu wzdłużnego

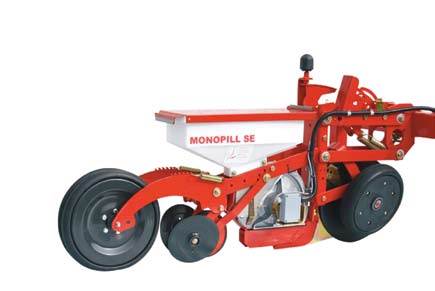

6 Sekcja wysiewająca z napędem elektrycznym lub mechanicznym Monopill SE: ISOBUS Monopill SE sekcja mulczowa -12-voltowy silnik napędzający -koło dociskowe Monoflex -posrednie kółko dociskowe -zagarniacz dyskowy Napęd elektryczny z kontrolą bezpośrednio z kabiny ciągnika za pomocą ISOBUS technologii. Monopill SE jest idealnym rozwiązaniem dla dużych gospodarstw rolnych oraz firm usługowych. Jedyną różnicą od mechanicznego Monopill S jest napęd aparatu wysiewającego, który napędzany jest przez silnik elektryczny o napięciu 12 volt. Eliminuje to zapotrzebowanie na elementy mechaniczne, takie jak przekładnie, wały napędowe i łańcuchy. Dzięki szerokiemu zakresowi funkcji i eksploatacji wyjątkowych wszechstronność dla operatora. bezpieczeństwa, Monopill SE ze względu na swoją zaawansowaną technologię, umożliwia wyjątkową wszechstronność dla operatora. Najważniejsze cechy: Płynna regulacja odległości siewu od 12,5 do 25 cm, ustawienie odległości między nasionami odbywa się z kabiny ciągnika. Szeroki wybór rytmów ścieżkowania oraz w opcji znaczniki przedwschodowe Możliwość zwiększenia obsady roślin w rzędach przylegających do ścieżek technoligicznych wyłączanie połowy siewnika Indywidualne wyłączanie poszczególnych sekcji. Idealny, na przykład przy zasiewie pól o nieregularnym kształcie Opto-elektroniczna kontrola oraz zliczanie nasion w standardzie. Bezpieczeństwo dzięki stałej kontroli: elektronika odpowiada za monitorowanie wszystkich funkcji operacyjnych każdej sekcji wysiewającej, a wszystkie informacje są wyświetlane na bieżąco na ekranie komputera w kabinie ciągnika Monopill S: Ułożyskowany równoległoboku łączącego sekcję wysiewającą z ramą przyczynia się do jeszcze lepszego kopiowania terenu oraz zapewnia stałą głębokość siewu w każdym momencie. Monopill S sekcja do siewu w mulcz z napędem łańcuchowym i palcową rolką dociskową

7 Koła dociskowe Monopill może być wyposażony w rolkę dociskową Monoflex lub palcową rolkę dociskową Maksymalna jakość i wydajność Standardowo sekcje Monopill wyposażone są w ogumioną rolkę dociskową typu Monoflex. Zerowe ciśnienie oponki zapobiega oklejaniu glebą i pozwala na doskonałe działanie zarówno w warunkach mokrych i suchych. Palcowe rolki dociskowe zalecane są dla ciężkiej suchej gleby i w przypadku ryzyka wystąpienia wiosennych przymrozków. koło dociskowe Monoflex koło dociskowe Finger Łatwe napełnianie i opróżnianie

8 Wysiew normalny i mulczowy za pomocą jednej maszyny Monopill jest wykorzystywany zarówno do siewu konwencjonalnego jak i w mulcz. Podwójne dyski tnące w kształcie litery V montowane są między rolkami Famflex, które zapewniają utrzymanie stałej głębokości. Redlica precyzyjnie tworzy bruzdę, w której umieszczane są nasiona. Zastosowanie podwójnego tnącego dysku pozwala na wysiew w trudnych warun kach glebowych jak również wysiew w mulcz. Ten specjalny rodzaj dysku skutecznie przecina słomę i tworzy wąską bruzdę.

9 Monopill do siewu rzepaku i cykorii MONOPILL może być używany do wysiewu rzepaku i cykorii, dzięki temu maszyna staje się bardziej praktyczna i użyteczna, a zarazem jest możliwy szybki zwrot kosztów zakupu. Wysiew punktowy rzepaku jest używany od wielu lat. Na rynku występują różne krzyżówki rzepaku, zyskały one zainteresowanie gospodarstw rolnych, które pragną wykorzystać każdy metr pola na precyzyjne obsianie i uzyskać dodatkowe oszczędności materiału siewnego. Przeprowadzone doświadczenia wykazują, że oszczędności materiału siewnego nie maja wpływu oraz wysokość plonu, gdyż nasiona są precyzyjnie rozmieszczone nie stwarzając dla siebie konkurencji. Przyjęto, że rzepak jest wysiewany w odległościach 45 cm między rzędami. Odstęp ten pozwala nażycie mechanicznych maszyn do pielenia. Zalecana odległość między nasionami wynosi od 5 do 8 cm. MONOPILL służy również do punktowego wysiewu cykorii. Szerokość między rzędami wynosi 45 cm a odległość pomiędzy nasionami ok. 10cm. Aplikator mikrogranulatu Aplikator posiada zbiorniki wykonane z wysokiej jakości plastiku o pojemności 35 litrów. Jeden zbiornik może obsługiwać 2 lub 3 sekcje wysiewające. Przekładnia w postaci kół zębatych pozwala dostosować wielkość aplikacji do większości mikrogranulek dostępnych na rynku.

10 Elektronika Zamontowany w kabinie komputer Visus (Kontrola Opto Elektroniczna) ciągle monitoruje działanie maszyny oraz ostrzegania operatora o ewentualnych usterkach. Visus liczy nasiona oraz czuwa nad ciągłością siewu. Jeżeli są przerwy w dostawie materiału siewnego, natychmiast Wyzwala się alarm dźwiękowy i optyczny. Visus wskazuje zasiany obszar, czasu pracy oraz prędkość roboczą.odpowiedni dla wszystkich rodzajów nasion. Wysoki stopień niezawodności działania dla rolników i usługodawców. Tellus, zgodny z systemem ISOBUS może służyć jako terminal ciągnika i współpracować z wszystkimi maszynami Kverneland Group oraz maszynami innych producentów wyprodukowanymi w standardzie ISOBUS. Przez połączenie ISOBUS, TELLUS automatycznie określa maszynę, która została podłączona oraz pojawia się menu tej maszyny na ekranie komputera. Terminal Tellus wyróżnia kolorowy monitor o wysokiej rozdzielczości, wytrzymała plastikowa obudowa, port na kartę pamięci (64MB), port RS232 z możliwością podłączenia GPS oraz przystępne menu (wybór języka). Elektroniczna jednostka sterująca Focus 2 Komputer FOCUS 2 jest alternatywą cenową dla komputera Tellus. Posiada czarnobiały wyświetlacz i oferuje wszystkie funkcje regulacji i kontroli jak Tellus,jednakże nie jest w pełni zgodny z systemem ISOBUS. Ze szczególnym uwzględnieniem Focus 2 może współpracować z wszystkimi maszynami Kverneland Group wyprodukowanymi w standardzie ISOBUS.

11 Dane techniczne Monopill ramy 6 r. sztywna 12 r. sztywna 18 r. sztywna 24 r. sztywna 12 r. hydrauliczna 12 r. hydrauliczna Opony z TELLUS i napędem mechanicznym Opony 26x12.00 STG - tylko TELLUS 7-biegowa skrzynia biegów Urządzenie do transportu wzdłużnego Ręczny przerzutnik znaczników Znaczniki hydrauliczne FGS lub Wisus SE (napęd elektryczny) Znacznik przedwschodowy z Tellus Znacznik przedwschodowy dla Monopill S Mechaniczny licznik hektarów Oświetlenie Odległość między rzędami Masa całkowita (kg) dla wersji podstawowej 45/ / / / / / Aplikatur mikrogranulatu na życzenie Monopill S sekcja wysiewająca (bez tarczy wysiewającej) Sekcja zwykła Sekcja tandem Sekcja do siewu w mulcz Zawieszenie na równoległoboku, napędzana łańcuchem Zgarniacz kamieni Dwustronny zagarniacz Zestaw do podnoszenia zagarniaczy Koło dociskowe Monoflex Palcowe koło dociskowe Pojemność zbiornika nasion (l) Waga sekcji wysiewającej ok. (kg) Odstępy nasion dla 7-biegowej skrzyni przekładniowej Przełożenie Tarcza wysiewajaca Burak Cykoria Rzepak A4 A5 A6 B8 C12 C ,0 14,0 12,0 8,8 6,0 3,9 2 19,0 15,0 12,5 9,4 6,3 4,2 3 20,0 16,0 13,0 9,8 6,6 4,4 4 21,0 16,5 14,0 10,4 6,9 4,6 Standardowe wyposażenie Opcja Nie występuje w tym modelu 5 22,0 17,5 14,5 10,8 7,3 4,8 6 23,0 18,0 15,0 11,4 7,6 5,0 7 24,0 19,0 16,0 11,8 8,0 5,3
