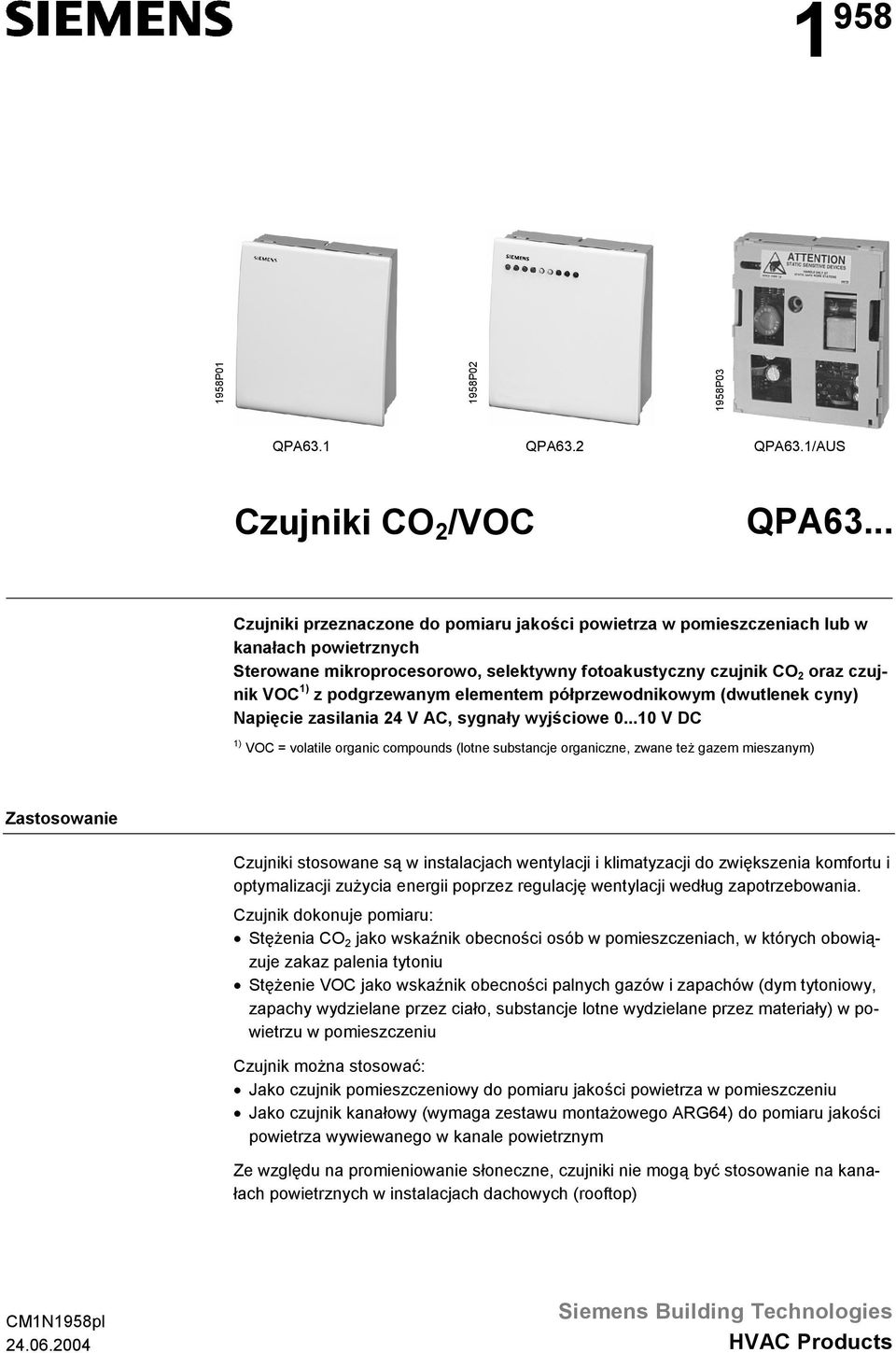

1 P P P03 QPA63.1 QPA63.2 QPA63.1/AUS Czujniki CO 2 /VOC QPA63... Czujniki przeznaczone do pomiaru jakości powietrza w pomieszczeniach lub w kanałach powietrznych Sterowane mikroprocesorowo, selektywny fotoakustyczny czujnik CO 2 oraz czujnik VOC 1) z podgrzewanym elementem półprzewodnikowym (dwutlenek cyny) Napięcie zasilania 24 V AC, sygnały wyjściowe V DC 1) VOC = volatile organic compounds (lotne substancje organiczne, zwane też gazem mieszanym) Zastosowanie Czujniki stosowane są w instalacjach wentylacji i klimatyzacji do zwiększenia komfortu i optymalizacji zużycia energii poprzez regulację wentylacji według zapotrzebowania. Czujnik dokonuje pomiaru: Stężenia CO 2 jako wskaźnik obecności osób w pomieszczeniach, w których obowiązuje zakaz palenia tytoniu Stężenie VOC jako wskaźnik obecności palnych gazów i zapachów (dym tytoniowy, zapachy wydzielane przez ciało, substancje lotne wydzielane przez materiały) w powietrzu w pomieszczeniu Czujnik można stosować: Jako czujnik pomieszczeniowy do pomiaru jakości powietrza w pomieszczeniu Jako czujnik kanałowy (wymaga zestawu montażowego ARG64) do pomiaru jakości powietrza wywiewanego w kanale powietrznym Ze względu na promieniowanie słoneczne, czujniki nie mogą być stosowanie na kanałach powietrznych w instalacjach dachowych (rooftop) CM1N1958pl Siemens Building Technologies HVAC Products

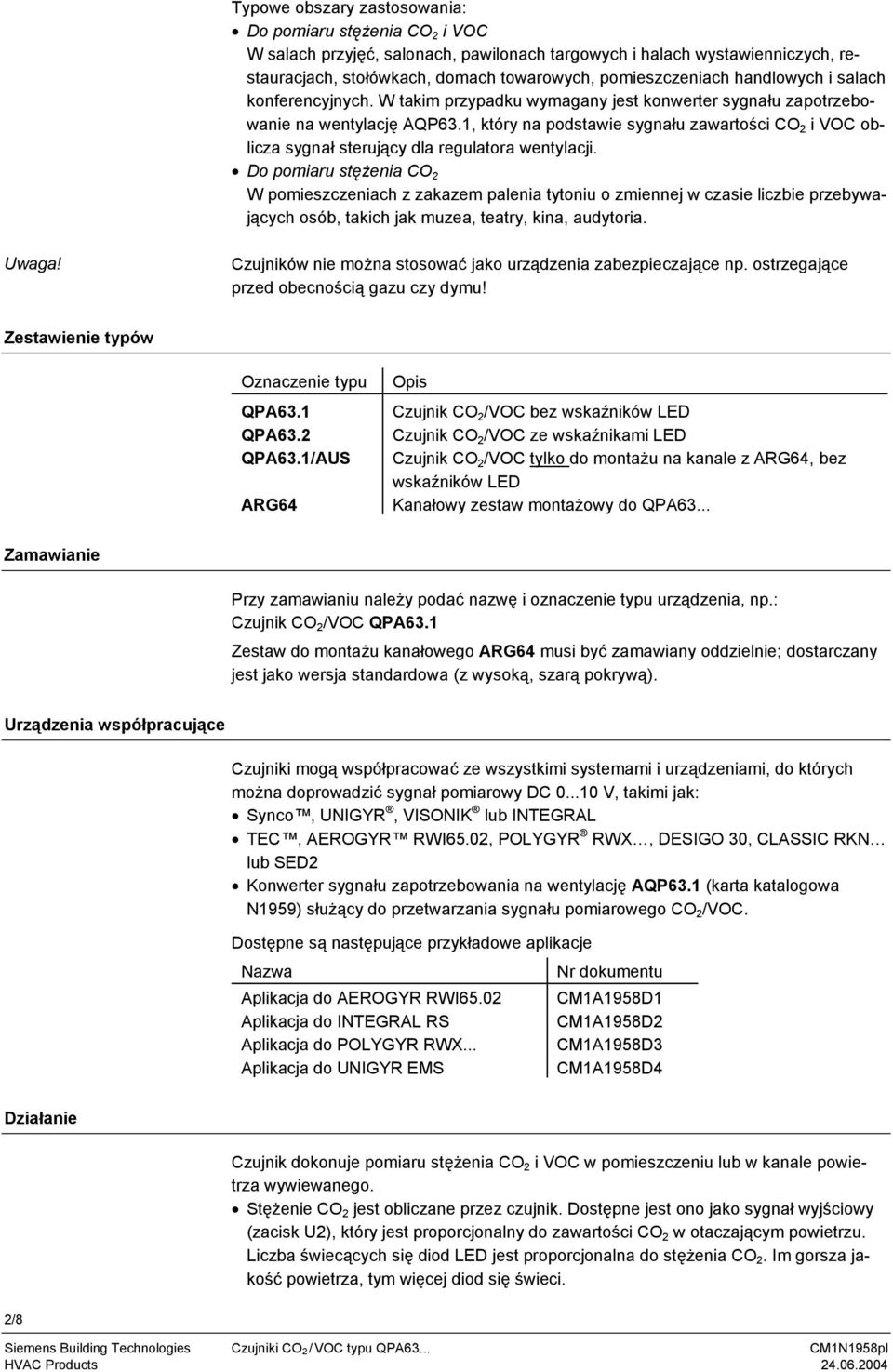

2 Typowe obszary zastosowania: Do pomiaru stężenia CO 2 i VOC W salach przyjęć, salonach, pawilonach targowych i halach wystawienniczych, restauracjach, stołówkach, domach towarowych, pomieszczeniach handlowych i salach konferencyjnych. W takim przypadku wymagany jest konwerter sygnału zapotrzebowanie na wentylację AQP63.1, który na podstawie sygnału zawartości CO 2 i VOC oblicza sygnał sterujący dla regulatora wentylacji. Do pomiaru stężenia CO 2 W pomieszczeniach z zakazem palenia tytoniu o zmiennej w czasie liczbie przebywających osób, takich jak muzea, teatry, kina, audytoria. Uwaga! Czujników nie można stosować jako urządzenia zabezpieczające np. ostrzegające przed obecnością gazu czy dymu! Zestawienie typów Oznaczenie typu QPA63.1 QPA63.2 QPA63.1/AUS ARG64 Opis Czujnik CO 2 /VOC bez wskaźników LED Czujnik CO 2 /VOC ze wskaźnikami LED Czujnik CO 2 /VOC tylko do montażu na kanale z ARG64, bez wskaźników LED Kanałowy zestaw montażowy do QPA63... Zamawianie Przy zamawianiu należy podać nazwę i oznaczenie typu urządzenia, np.: Czujnik CO 2 /VOC QPA63.1 Zestaw do montażu kanałowego ARG64 musi być zamawiany oddzielnie; dostarczany jest jako wersja standardowa (z wysoką, szarą pokrywą). Urządzenia współpracujące Czujniki mogą współpracować ze wszystkimi systemami i urządzeniami, do których można doprowadzić sygnał pomiarowy DC V, takimi jak: Synco, UNIGYR, VISONIK lub INTEGRAL TEC, AEROGYR RWI65.02, POLYGYR RWX, DESIGO 30, CLASSIC RKN lub SED2 Konwerter sygnału zapotrzebowania na wentylację AQP63.1 (karta katalogowa N1959) służący do przetwarzania sygnału pomiarowego CO 2 /VOC. Dostępne są następujące przykładowe aplikacje Nazwa Nr dokumentu Aplikacja do AEROGYR RWI65.02 CM1A1958D1 Aplikacja do INTEGRAL RS CM1A1958D2 Aplikacja do POLYGYR RWX... CM1A1958D3 Aplikacja do UNIGYR EMS CM1A1958D4 Działanie Czujnik dokonuje pomiaru stężenia CO 2 i VOC w pomieszczeniu lub w kanale powietrza wywiewanego. Stężenie CO 2 jest obliczane przez czujnik. Dostępne jest ono jako sygnał wyjściowy (zacisk U2), który jest proporcjonalny do zawartości CO 2 w otaczającym powietrzu. Liczba świecących się diod LED jest proporcjonalna do stężenia CO 2. Im gorsza jakość powietrza, tym więcej diod się świeci. 2/8

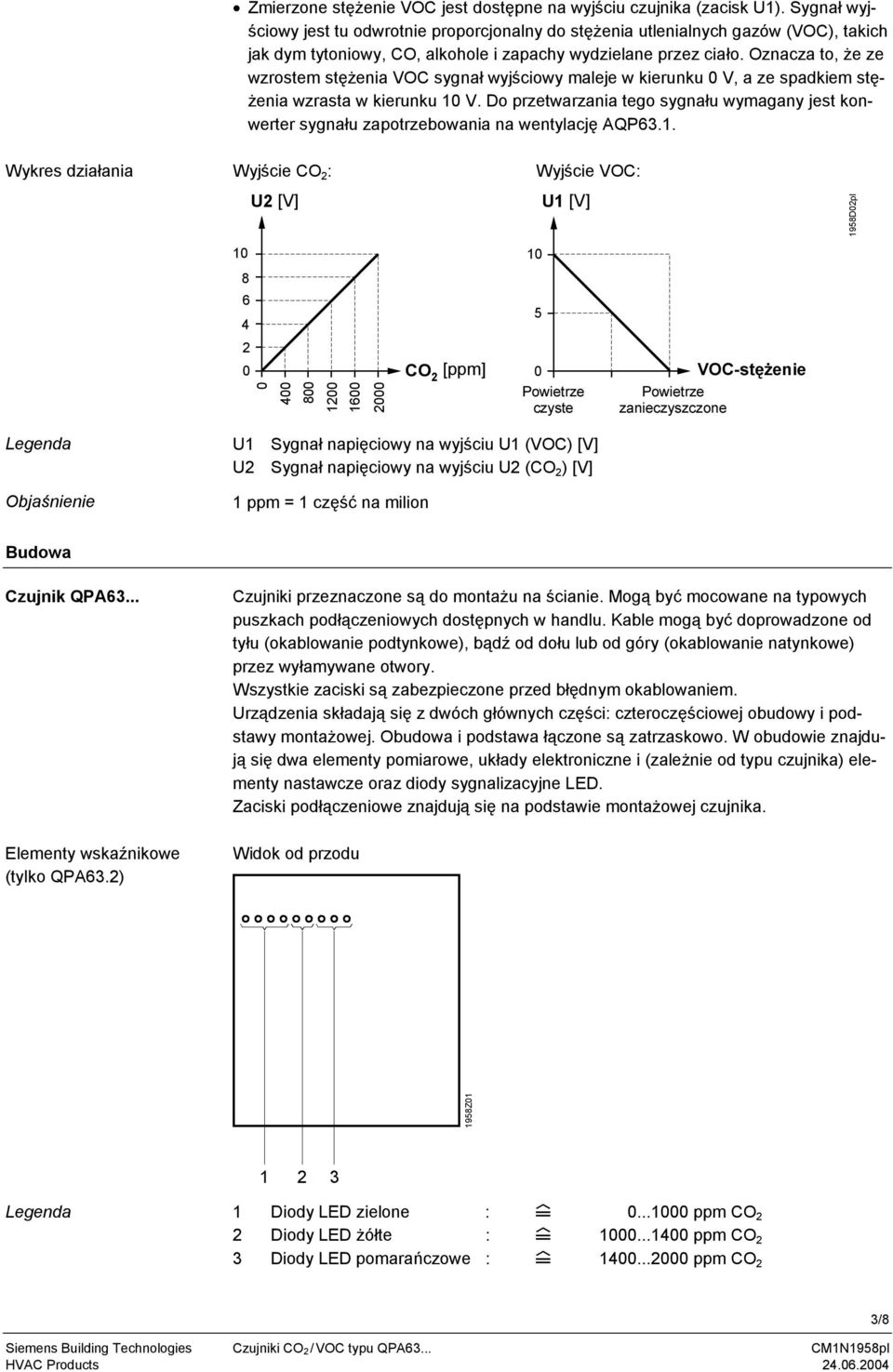

3 Zmierzone stężenie VOC jest dostępne na wyjściu czujnika (zacisk U1). Sygnał wyjściowy jest tu odwrotnie proporcjonalny do stężenia utlenialnych gazów (VOC), takich jak dym tytoniowy, CO, alkohole i zapachy wydzielane przez ciało. Oznacza to, że ze wzrostem stężenia VOC sygnał wyjściowy maleje w kierunku 0 V, a ze spadkiem stężenia wzrasta w kierunku 10 V. Do przetwarzania tego sygnału wymagany jest konwerter sygnału zapotrzebowania na wentylację AQP63.1. Wykres działania Wyjście CO 2 : Wyjście VOC: U2 [V] U1 [V] 1958D02pl CO 2 [ppm] 0 VOC-stů enie Powietrze czyste Powietrze zanieczyszczone Legenda Objaśnienie U1 Sygnał napięciowy na wyjściu U1 (VOC) [V] U2 Sygnał napięciowy na wyjściu U2 (CO 2 ) [V] 1 ppm = 1 część na milion Budowa Czujnik QPA63... Czujniki przeznaczone są do montażu na ścianie. Mogą być mocowane na typowych puszkach podłączeniowych dostępnych w handlu. Kable mogą być doprowadzone od tyłu (okablowanie podtynkowe), bądź od dołu lub od góry (okablowanie natynkowe) przez wyłamywane otwory. Wszystkie zaciski są zabezpieczone przed błędnym okablowaniem. Urządzenia składają się z dwóch głównych części: czteroczęściowej obudowy i podstawy montażowej. Obudowa i podstawa łączone są zatrzaskowo. W obudowie znajdują się dwa elementy pomiarowe, układy elektroniczne i (zależnie od typu czujnika) elementy nastawcze oraz diody sygnalizacyjne LED. Zaciski podłączeniowe znajdują się na podstawie montażowej czujnika. Elementy wskaźnikowe (tylko QPA63.2) Widok od przodu 1958Z Legenda 1 Diody LED zielone : ppm CO 2 2 Diody LED żółte : ppm CO 2 3 Diody LED pomarańczowe : ppm CO 2 3/8

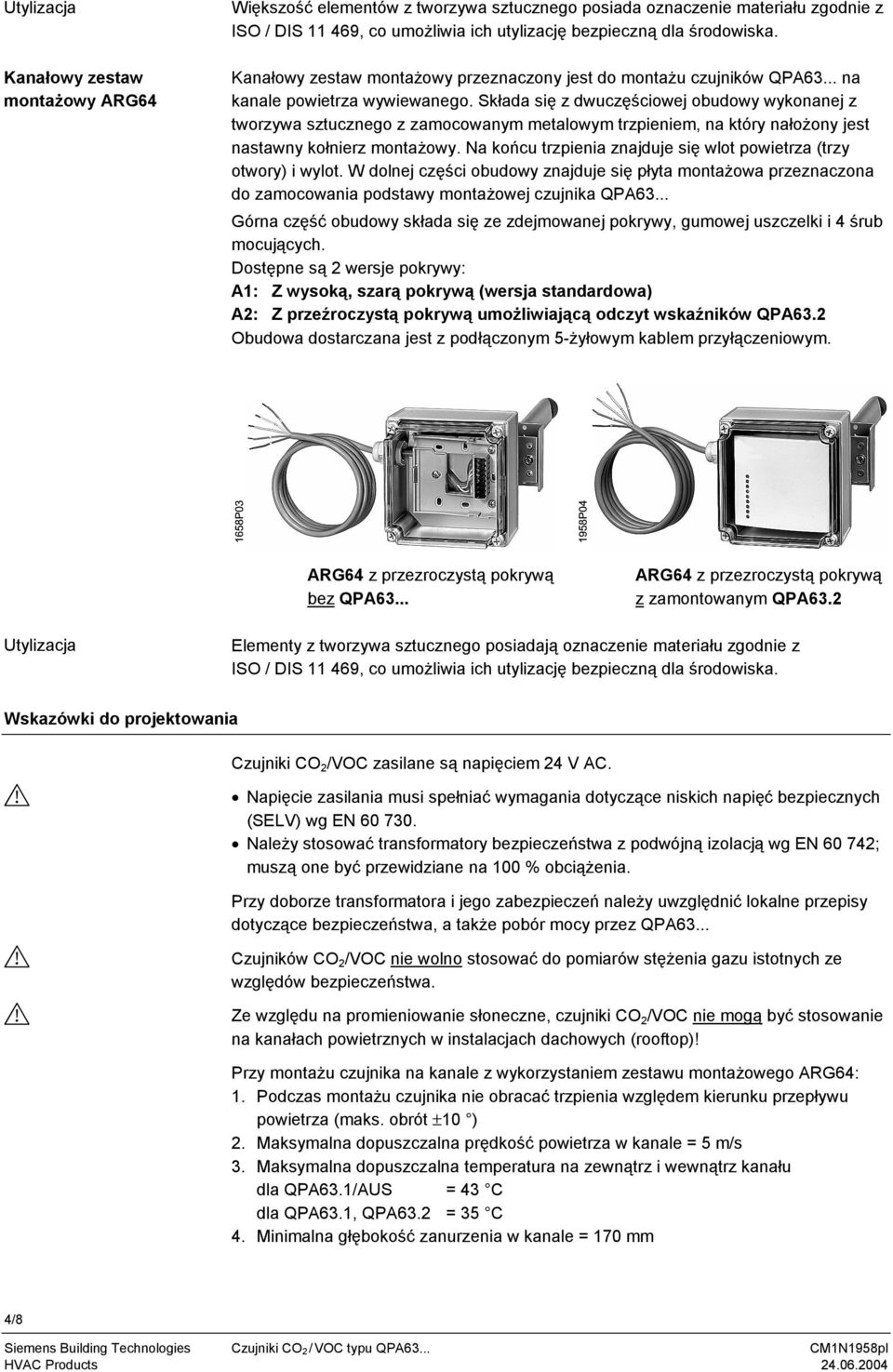

4 Utylizacja Kanałowy zestaw montażowy ARG64 Większość elementów z tworzywa sztucznego posiada oznaczenie materiału zgodnie z ISO / DIS , co umożliwia ich utylizację bezpieczną dla środowiska. Kanałowy zestaw montażowy przeznaczony jest do montażu czujników QPA63... na kanale powietrza wywiewanego. Składa się z dwuczęściowej obudowy wykonanej z tworzywa sztucznego z zamocowanym metalowym trzpieniem, na który nałożony jest nastawny kołnierz montażowy. Na końcu trzpienia znajduje się wlot powietrza (trzy otwory) i wylot. W dolnej części obudowy znajduje się płyta montażowa przeznaczona do zamocowania podstawy montażowej czujnika QPA63... Górna część obudowy składa się ze zdejmowanej pokrywy, gumowej uszczelki i 4 śrub mocujących. Dostępne są 2 wersje pokrywy: A1: Z wysoką, szarą pokrywą (wersja standardowa) A2: Z przeźroczystą pokrywą umożliwiającą odczyt wskaźników QPA63.2 Obudowa dostarczana jest z podłączonym 5-żyłowym kablem przyłączeniowym. ARG64 z przezroczystą pokrywą bez QPA63... ARG64 z przezroczystą pokrywą z zamontowanym QPA63.2 Utylizacja Elementy z tworzywa sztucznego posiadają oznaczenie materiału zgodnie z ISO / DIS , co umożliwia ich utylizację bezpieczną dla środowiska. Wskazówki do projektowania Czujniki CO 2 /VOC zasilane są napięciem 24 V AC. Napięcie zasilania musi spełniać wymagania dotyczące niskich napięć bezpiecznych (SELV) wg EN Należy stosować transformatory bezpieczeństwa z podwójną izolacją wg EN ; muszą one być przewidziane na 100 % obciążenia. Przy doborze transformatora i jego zabezpieczeń należy uwzględnić lokalne przepisy dotyczące bezpieczeństwa, a także pobór mocy przez QPA63... Czujników CO 2 /VOC nie wolno stosować do pomiarów stężenia gazu istotnych ze względów bezpieczeństwa. Ze względu na promieniowanie słoneczne, czujniki CO 2 /VOC nie mogą być stosowanie na kanałach powietrznych w instalacjach dachowych (rooftop)! Przy montażu czujnika na kanale z wykorzystaniem zestawu montażowego ARG64: 1. Podczas montażu czujnika nie obracać trzpienia względem kierunku przepływu powietrza (maks. obrót ±10 ) 2. Maksymalna dopuszczalna prędkość powietrza w kanale = 5 m/s 3. Maksymalna dopuszczalna temperatura na zewnątrz i wewnątrz kanału dla QPA63.1/AUS = 43 C dla QPA63.1, QPA63.2 = 35 C 4. Minimalna głębokość zanurzenia w kanale = 170 mm 4/8

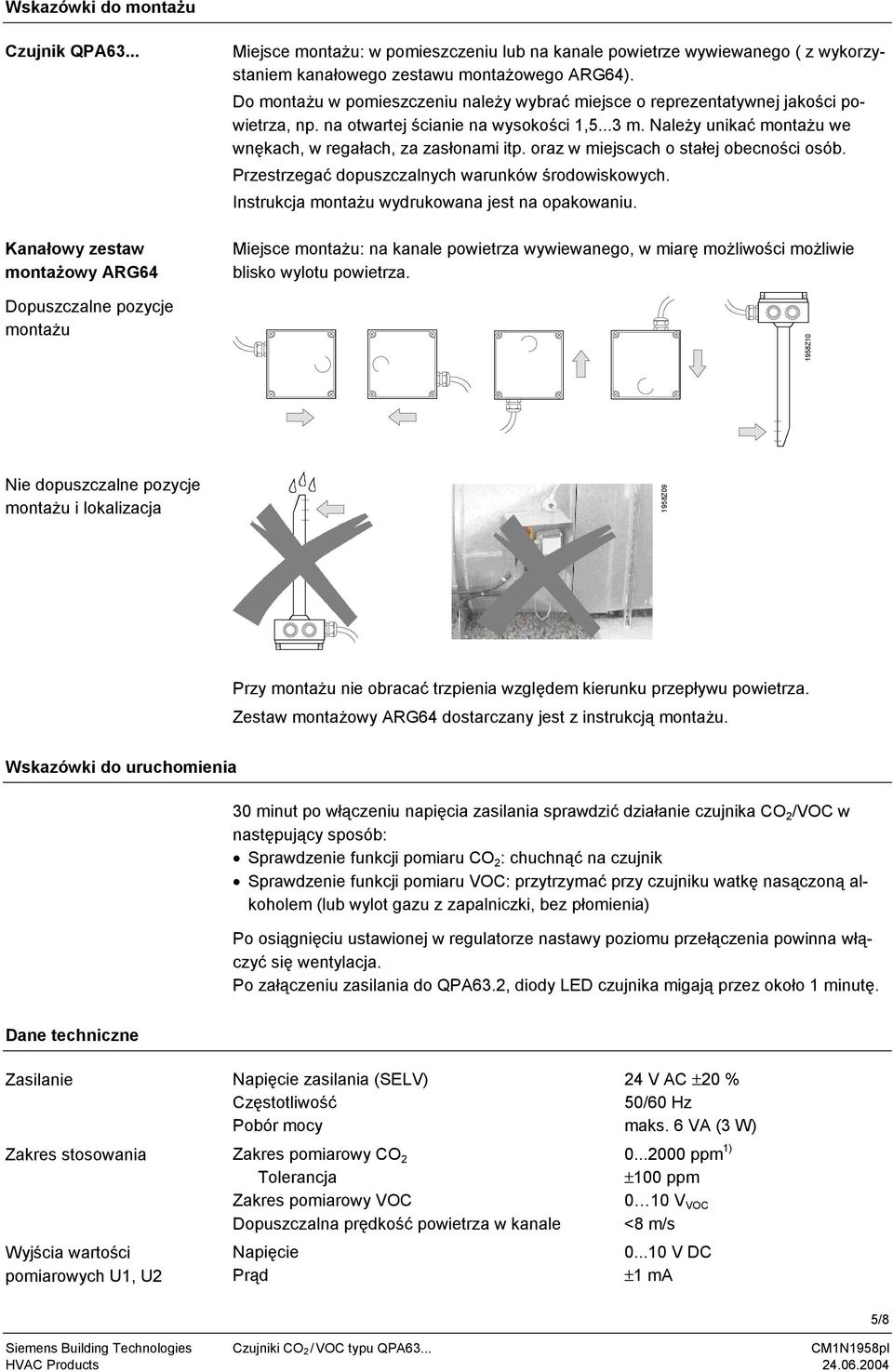

5 Wskazówki do montażu Czujnik QPA63... Kanałowy zestaw montażowy ARG64 Miejsce montażu: w pomieszczeniu lub na kanale powietrze wywiewanego ( z wykorzystaniem kanałowego zestawu montażowego ARG64). Do montażu w pomieszczeniu należy wybrać miejsce o reprezentatywnej jakości powietrza, np. na otwartej ścianie na wysokości 1,5...3 m. Należy unikać montażu we wnękach, w regałach, za zasłonami itp. oraz w miejscach o stałej obecności osób. Przestrzegać dopuszczalnych warunków środowiskowych. Instrukcja montażu wydrukowana jest na opakowaniu. Miejsce montażu: na kanale powietrza wywiewanego, w miarę możliwości możliwie blisko wylotu powietrza. Dopuszczalne pozycje montażu 1958Z10 Nie dopuszczalne pozycje montażu i lokalizacja 1958Z09 Przy montażu nie obracać trzpienia względem kierunku przepływu powietrza. Zestaw montażowy ARG64 dostarczany jest z instrukcją montażu. Wskazówki do uruchomienia 30 minut po włączeniu napięcia zasilania sprawdzić działanie czujnika CO 2 /VOC w następujący sposób: Sprawdzenie funkcji pomiaru CO 2 : chuchnąć na czujnik Sprawdzenie funkcji pomiaru VOC: przytrzymać przy czujniku watkę nasączoną alkoholem (lub wylot gazu z zapalniczki, bez płomienia) Po osiągnięciu ustawionej w regulatorze nastawy poziomu przełączenia powinna włączyć się wentylacja. Po załączeniu zasilania do QPA63.2, diody LED czujnika migają przez około 1 minutę. Dane techniczne Zasilanie Zakres stosowania Wyjścia wartości pomiarowych U1, U2 Napięcie zasilania (SELV) 24 V AC ±20 % Częstotliwość 50/60 Hz Pobór mocy maks. 6 VA (3 W) Zakres pomiarowy CO ppm 1) Tolerancja ±100 ppm Zakres pomiarowy VOC 0 10 V VOC Dopuszczalna prędkość powietrza w kanale <8 m/s Napięcie V DC Prąd ±1 ma 5/8

6 Dane funkcjonalne Zaciski przyłączeniowe Rodzaj i klasa ochrony Warunki środowiskowe Normy i standardy Materiały i kolory Waga Dopuszczalne długości przewodów kabel miedziany 0,5 mm 60 m kabel miedziany 1,0 mm m kabel miedziany 1,5 mm m kabel miedziany 2,5 mm m Stała czasowa t 63 przy pomiarze CO 2 w pomieszczeniu 8 min w kanale 8 min przy v pow. 0,2...8 m/s Zakres pomiaru czujnika ok. 400 m 2 w otwartych pomieszczeniach Stabilność w czasie, dryft < ±150 ppm przez 8 lat Konserwacja nie wymagana 2) Zaciski śrubowe do przewodów 2 x 1,5 mm 2 lub 1 x 2,5 mm 2 Stopień ochrony obudowy QPA63... bez ARG64 IP30 wg EN QPA63... z ARG64 IP54 wg EN Klasa bezpieczeństwa III wg EN Praca Warunki klimatyczne Temperatura dla QPA63.1 i QPA63.2 montaż na ścianie C montaż na kanale C Temperatura dla QPA63.1/AUS montaż na kanale C Wilgotność (bez skraplania) % r.h. Transport wg IEC Warunki klimatyczne klasa 2K3 Temperatura C Wilgotność <95 % r.h. Warunki mechaniczne klasa 2M2 Zgodność elektromagnetyczna Emisja zakłóceń EN Odporność na zakłócenia EN Zgodność Dyrektywa EMC 89/336/EEC QPA63... Przednia część obudowy ASA+PC, NCS S 0502-G (biały) Spodnia część obudowy ASA+PC, NCS 2801-Y43R (szary) Podstawa PC, NCS 2801-Y43R (szary) Czujnik (w całości) nie zawiera silikonu ARG64 Spodnia część obudowy PC, zbliżony do szarego RAL7037 Pokrywa, wersja standardowa PC, zbliżony do szarego RAL7035 Pokrywa, wersja przeźroczysta PC QPA63 ok. 0,1 kg ARG64 0,69 kg 1) 1 ppm = 1 część na milion 2) Czujniki QPA63 są urządzeniami bezobsługowymi. Nie zachodzi potrzeba ponownego kalibrowania czujnika. Wysoka stabilność osiągnięta została dzięki opatentowanej fotoakustycznej metodzie pomiaru. 6/8

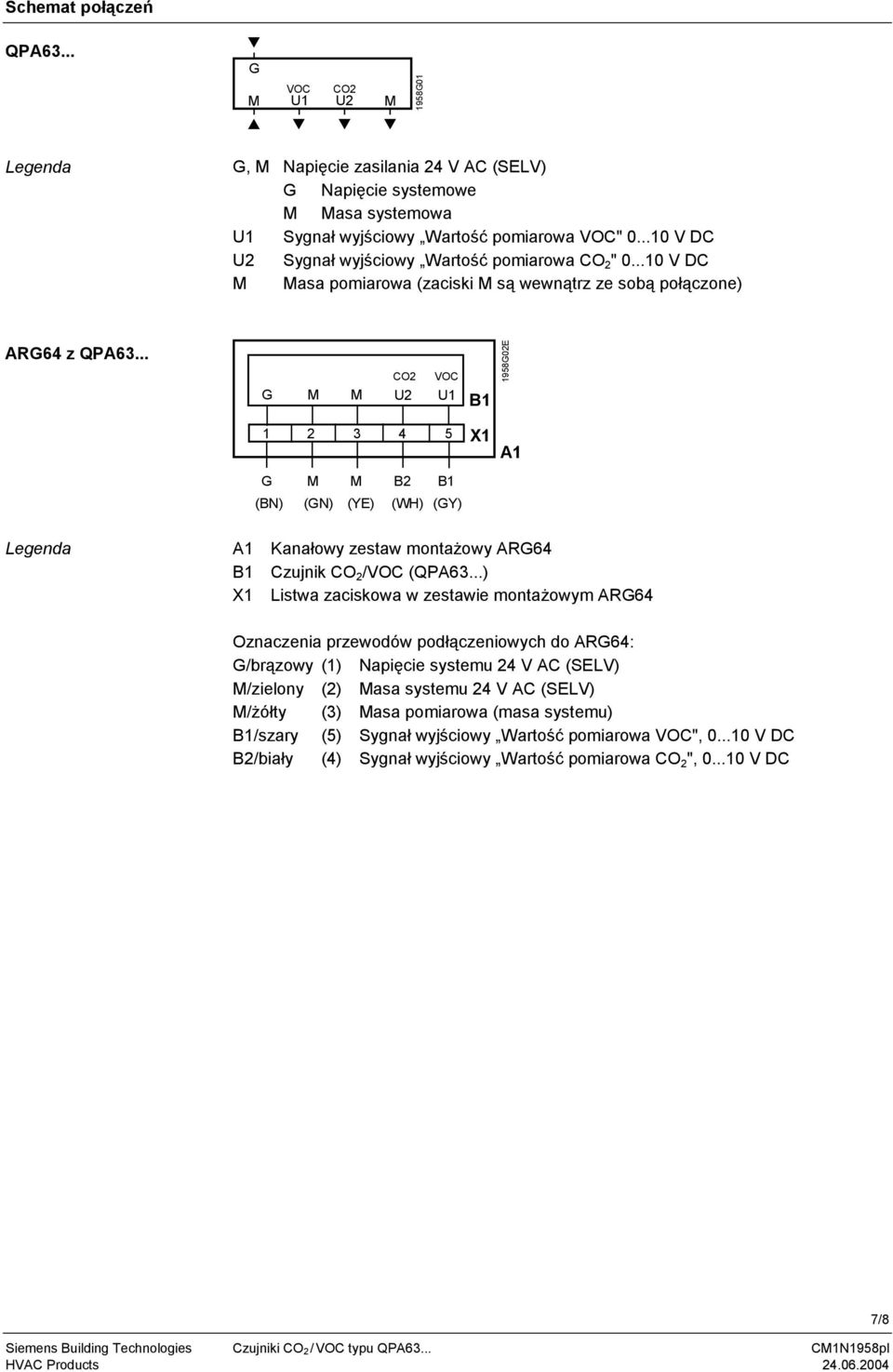

7 Schemat połączeń QPA63... G M VOC CO2 U1 U2 M 1958G01 Legenda G, M Napięcie zasilania 24 V AC (SELV) G Napięcie systemowe M Masa systemowa U1 Sygnał wyjściowy Wartość pomiarowa VOC" V DC U2 Sygnał wyjściowy Wartość pomiarowa CO 2 " V DC M Masa pomiarowa (zaciski M są wewnątrz ze sobą połączone) ARG64 z QPA63... G M M CO2 U2 VOC U1 B1 1958G02E G M M B2 B1 (BN) (GN) (YE) (WH) (GY) X1 A1 Legenda A1 Kanałowy zestaw montażowy ARG64 B1 Czujnik CO 2 /VOC (QPA63...) X1 Listwa zaciskowa w zestawie montażowym ARG64 Oznaczenia przewodów podłączeniowych do ARG64: G/brązowy (1) Napięcie systemu 24 V AC (SELV) M/zielony (2) Masa systemu 24 V AC (SELV) M/żółty (3) Masa pomiarowa (masa systemu) B1/szary (5) Sygnał wyjściowy Wartość pomiarowa VOC", V DC B2/biały (4) Sygnał wyjściowy Wartość pomiarowa CO 2 ", V DC 7/8

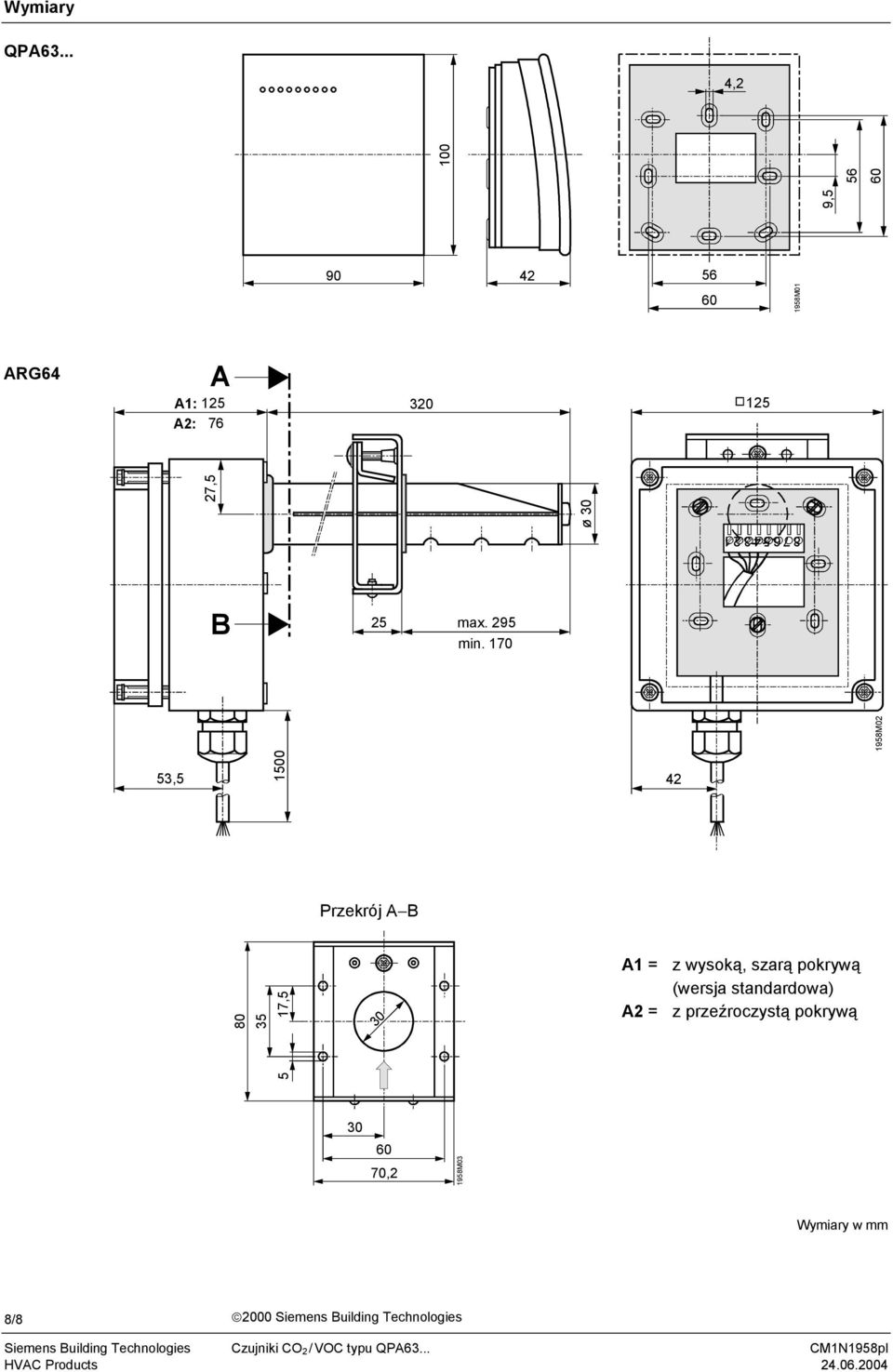

8 Wymiary QPA ,2 9, M01 ARG64 A A1: 125 A2: M02 27,5 ø B 25 max. 295 min , Przekrój A B ,5 30 A1 = z wysoką, szarą pokrywą (wersja standardowa) A2 = z przeźroczystą pokrywą ,2 1958M03 Wymiary w mm 8/ Siemens Building Technologies
