INSTRUKCJA OBSŁUGI BLACKVUE DR650GW- 1CH

Transkrypt

1 INSTRUKCJA OBSŁUGI BLACKVUE DR650GW- 1CH 1. Budowa rejestratora 1.1. Elementy urządzenia 1.2. Uchwyt rozłączny 1.3. Karta pamięci 2. Zawartość zestawu 3. MontaŜ 4. Tryby pracy 5. Odtwarzanie 5.1. Odtwarzanie przy uŝyciu komputera 5.2. Odtwarzanie przy uŝyciu smartfonu 6. BlackVue viever- funkcje 6.1. Zapisywanie/ drukowanie wybranej klatki nagrania 6.2. Funkcja zoom 6.3. Odtwarzanie śladu przebytej trasy 7. BlackVue viever- ustawienia 7.1. Ustawienia podstawowe 7.2. Ustawienia czułości 7.3. Ustawienia Wi-Fi 8. Mapa pamięci 8.1. Przepływność 8.2. Maksymalny czas zapisu na karcie pamięci 9. Specyfikacja

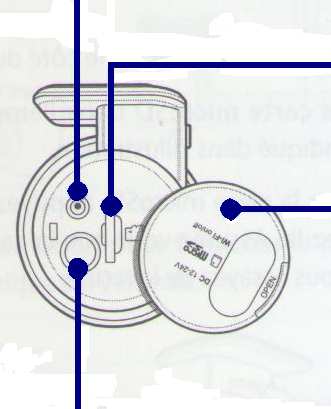

2 1. BUDOWA REJESTRATORA Elementy urządzenia BLOKADA UCHWYTU OBIEKTYW KONTROLKA NAGRYWANIA GŁOŚNIK UCHWYT KONTROLKA KONTROLKA GPS MONTAśOWY PRACY KONTROLKA WI-FI GNIAZDO ZASILANIA GNIAZDO KARTY MICRO SD POKRYWA REJESTRACJA DŹWIĘKU wł./ wył. WI-FI (wł./wył. poprzez krótkotrwałe wciśnięcie) FORMATOWANIE KARTY MIRO SD (poprzez wciśnięcie na min. 10 sekund) Uchwyt W celu odłączenia rejestratora od uchwytu naciśnij przycisk blokady lock i w tym samym momencie wyciągnij rejestrator (rys. 1.2). Aby ponownie połączyć urządzenie z uchwytem montaŝowym, wsuń je z powrotem, aŝ usłyszysz dźwięk zatrzaskiwania rejestratora. rys Karta pamięci Aby włoŝyć kartę pamięci do rejestratora naleŝy otworzyć pokrywę, wsunąć kartę do gniazda i docisnąć ją (rys. 1.3). W celu jej usunięcia z urządzenia naleŝy ponownie docisnąć kartę, a następnie wysunąć ją z gniazda. rys.1.3

3 2. ZAWARTOŚĆ ZESTAWU REJESTRATOR PREWÓD ZASILAJĄCY KARTA MICRO SD UCHWYTY MONTAśOWE TAŚMA DWUSTRONNA ADAPTER USB 3. MONTAś 1. Otwórz pokrywę i umieść kartę micro SD w urządzeniu. 2. Odtłuść powierzchnię szyby i usuń z niej wszelkie zanieczyszczenia w miejscu montaŝu rejestratora. 3. Zdejmij folię zabezpieczającą z uchwytu. 4. Przytwierdź uchwyt do szyby mocno dociskając. 5. Rozprowadź i podłącz przewód zasilający. 6. Ustaw we właściwej pozycji obiektyw rejestratora. W celu zabezpieczenia akumulatora pojazdu przed rozładowaniem, zaleca się stosowanie urządzenia Blackvue Power Magic PRO.

4 4. TRYBY PRACY Nagrywanie w trybie normal Po włączeniu zapłonu rejestrator samoczynnie rozpocznie pracę w trybie normal. Zapis na karcie pamięci następuje w tzw. pętli. Maksymalny czas nagrania uzaleŝniony jest od pojemności nośnika oraz wybranej rozdzielczości rejestracji i kompresji (rozdział 8). Nagrywanie w trybie parking JeŜeli urządzenie podczas pracy w trybie normal nie wykryje ruchu przez czas co najmniej 10 min. wówczas automatycznie przełączy się w tryb pracy parking. Podczas pracy w trybie parking rejestracja nastąpi tylko w przypadku gdy czujnik ruchu wykryje ruch przed obiektywem kamery lub gdy czujnik wstrząsu zarejestruje przeciąŝenie o odpowiedniej sile (rozdział 7.2). Podczas pracy rejestratora w trybie parking funkcja GPS nie jest aktywna, a rejestracja dokonywana jest z szybkością 15fps. Nagrywanie w trybie event JeŜeli czujnik wstrząsu podczas pracy rejestratora w trybie normal lub w trybie parking wykryje wstrząs o odpowiedniej sile (rozdział 7.2), wówczas urządzenie rozpocznie pracę w trybie event. W takim przypadku 5 sekund zapisu przed zarejestrowaniem przeciąŝenia orazw zaleŝności od dokonanych ustawień -55 lub 115 sekund zapisu po jego wystąpieniu zostanie zapisana w tym właśnie trybie Odtwarzanie przy uŝyciu komputera 5. ODTWARZANIE 1. Wyjmij kartę micro SD z rejestratora i włóŝ ją do adaptera dołączonego do zestawu. 2. Połącz adapter z komputerem poprzez gniazdo USB. 3. Otwórz aplikację przeznaczoną do odtwarzania zarejestrowanych nagrań. Następnie z dysku wymiennego wybierz Ŝądany plik. Do odczytu wszystkich danych zarejestrowanych przez rejestrator zalecane jest skorzystanie z oprogramowania BlackVue Viever (rozdział 6) Odtwarzanie przy uŝyciu funkcji Wi-Fi 1. Pobierz, zainstaluj i otwórz aplikację BlacVue na smartfonie. Aplikację moŝna pobrać poprzez sklepy Google Play lub Apple App. Do poprawnego działania aplikacji BlackVue wymagany jest co najmniej system Android 2.3 lub ios Naciskając przycisk na obudowie rejestratora włącz funkcję Wi-Fi (rys. 5.1) 3. W zaleŝności od posiadanego systemu wykonaj następujące kroki: rys. 5.1

5 Android ios Uruchom BlackVue App. W aplikacji naciśnij przycisk Wi-Fi. Wybierz urządzenie, z którym chcesz się połączyć (rys. 5.2) i wprowadź hasło inicjacyjne. (rys. 5.3). Potwierdź wybór naciskając przycisk OK. Wybierz ustawienia -> Wi-Fi. Z listy wybierz urządzenie, z którym chcesz się połączyć (rys. 5.4) i wprowadź hasło (rys. 5.5). Naciśnij przycisk połącz. Po uzyskaniu połączenia uruchom aplikację BlackVue rys. 5.2 rys. 5.3 rys. 5.4 rys. 5.5 Przy pierwszym połączeniu naleŝy uŝyć hasła inicjacyjnego blackvue. UŜytkownik ma moŝliwość zmiany hasła inicjacyjnego na własne. Podczas uŝywania połączenia poprzez Wi- Fi odległość pomiędzy urządzeniami nie powinna przekraczać. 10 metrów. JeŜeli funkcja Wi-Fi nie jest uŝywana przez co najmniej 10 minut, zostanie automatycznie wyłączona. 4. Z wyświetlonej listy wybierz plik, który chcesz odtworzyć (rys. 5.6.). W celu uzyskania podglądu zapisu w czasie rzeczywistym naciśnij przycisk Live Viev. JeŜeli w ustawieniach rejestratora została wybrana rozdzielczość zapisu Full HD(1920x1080)@30fps to w trakcie podglądu obrazu na Ŝywo przy uŝyciu funkcji Wi-Fi szybkość zapisu zostanie zredukowana do20 fps Podczas odtwarzania wykorzystaniem funkcji Wi-Fi jakość połączenia jest zaleŝna od szybkości transferu danych. rys. 5.6

6 6. BLACKVUE VIEVER- FUNKCJE Instalacja BlackVue Viewer (program kaŝdorazowo zapisywany jest na karcie pamięci po włoŝeniu jej do rejestratora i podłączeniu zasilania) umoŝliwia odczyt wszystkich danych zapisanych przez rejestrator. Ponadto pozwala na dokonywanie ustawień poszczególnych funkcji urządzenia Zapisywanie/ drukowanie wybranej klatki nagrania 1. Podczas odtwarzania zapisu w programie naciśnij przycisk. 2. Aby dokładnie ustawić klatkę nagrania uŝyj przycisków. 3. Następnie naciśnij przycisk jeŝeli chce zapisać wybraną klatkę jako zdjęcie lub przycisk jeŝeli chcesz ją wydrukować Funkcja zoom 1. Kliknięcie lewym klawiszem myszy podczas odtwarzania zapisu, w okno wyświetlanego obrazu, spowoduje powiększenie wybranego fragmentu obrazu (rys. 6.1.) Funkcja dostępna tylko w wersji BlacVue Viever dla Windows. rys Podwójne kliknięcie lewym klawiszem myszy podczas odtwarzania zapisu, w okno obrazu, otworzy obraz w nowym oknie. Aby powrócić do poprzedniego stanu naleŝy ponownie, dwukrotnie kliknąć lewym klawiszem myszy na ekran. 3. Kliknięcie podczas odtwarzania zapisu prawym klawiszem myszy w okno obrazu, spowoduje powiększenie obrazu w programie do odtwarzania. Aby powrócić do poprzedniego stanu naleŝy ponownie kliknąć prawym klawiszem myszy na ekran.

7 6.3. Odtwarzanie śladu przebytej trasy 1. Wybierz Ŝądany plik z listy zapisów i rozpocznij odtwarzanie. 2. Naciśnij przycisk. Na mapie zostanie wyświetlony ślad przebytej trasy (rys. 6.2.) Funkcja odnosi się tylko do zapisów, w czasie których dostępny był sygnał GPS. Korzystanie z tej funkcji wymaga podłączenia do sieci podczas odtwarzania. rys BLACKVUE VIEVER- USTAWIENIA Aby wejść do panelu ustawień naleŝy kliknąć przycisk Ustawienia podstawowe Po wybraniu zakładki Basic uzyskasz dostęp do ustawień podstawowych. W celu zapisania zmian dokonanych w tym panelu, naleŝy je zatwierdzić klikając przycisk Save & Close. Ustawienia strefy czasowej- naleŝy ustawić właściwą strefę czasową w zaleŝności od miejsca uŝytkowania urządzenia. Ustawienia obrazu- moŝliwość ustawienia odpowiedniej rozdzielczości, kompresji i jasności obrazu. Ustawienia dotyczące kompresji oraz rozdzielczości wpływają bezpośrednio na maksymalny czas zapisu na karcie pamięci (rozdział 8). Wybór języka- moŝliwość ustawienia języka w jakim będą podawane komunikaty głosowe. Ustawienia nagrywania- moŝliwość włączania lub wyłączania trybów pracy rejestratora, nagrywania dźwięku, wyświetlania daty i godziny, wyświetlania prędkości pojazdu, ustawiania czasu trwania sekwencji zapisu.

8 7.2. Ustawienia czułości Wybierając zakładkę Sensivity uzyskasz dostęp do ustawień czułości czujnika wstrząsów oraz detektora ruchu. W celu zapisania zmian dokonanych w tym panelu, naleŝy je zatwierdzić klikając przycisk Save & Close. czułość czujnika wstrząsu podczas pracy w trybie normal - regulacja pozwala ustawić wielkość przeciąŝenia, przy wystąpieniu którego, podczas pracy w trybie normal rejestrator przełączy się w tryb event. czułość czujnika wstrząsu i detektora ruchu w trybie parking - regulacja pozwala na ustawienie czułości detektora ruchu oraz wielkości przeciąŝenia, przy wystąpieniu którego, podczas pracy w trybie parking urządzenie rozpocznie rejestrację. alarm przekroczenie prędkości- przekroczonie określonej prędkość spowoduje uruchomienie zapisu w trybie event. Advanced Setting-umoŜliwia dokonanie ustawień czułości czujnika wstrząsu, w trakcie odtwarzania zapisanego materiału bezpośrednio na wykresie. Po wybraniu Ŝądanego pliku video moŝesz rozpocząć jego odtwarzanie obserwując jednocześnie wykres przedstawiający przeciąŝenia występujące w pojeździe w trzech płaszczyznach. UŜywając suwaka po prawej stronie kaŝdego z wykresów, moŝesz ustawić zakres dopuszczalnych przeciąŝeń. KaŜde wychylenie wykresu poza oznaczone pole spowoduje zapis materiału w trybie event (rozdział 4).

9 7.3. Ustawienia WI- Fi & Etc. Wybór zakładki Wi-Fi & Etc. UmoŜliwi dokonanie ustawień dotyczących Wi-Fi, sygnalizacji LED oraz komunikatów głosowych. Ustawienia Wi-Fi- pozwalają na włączenie lub wyłączenie funkcji Wi-Fi, zmianę identyfikatora SSID oraz hasła. Pozostałe ustawienia- pozwalają na włączenie lub wyłączenie sygnalizacji poszczególnych trybów pracy za pomocą kontrolek. UmoŜliwiają włączenie i wyłączenie poszczególnych komunikatów głosowych oraz regulację siły głosu. Informacja uŝytkownika- tekst wpisany w oknie User info. Registration (max. 20 znaków) będzie wyświetlany na zarejestrowanym filmie. MoŜliwe jest uŝywanie liter (A- Z), cyfr (0-9) oraz znaków specjalnych (: ; / \ - _ ( ) $ #). Informacje zawarte w dziale 7 BlackVue Viewer ustawienia są właściwe dla oprogramowania rejestratora DR650GW-1CH w wersji Inna wersja oprogramowania moŝespowodować pewne róŝnice dotyczące ustawień nagrywania i odtwarzania w programie BlackVue Viewer Przepływność Jakość Full HD 1920x fps 8. MAPA PAMIĘCI Full HD 1920x fps HD 1280x fps HD 1280x fps Highest 8 Mbps 6 Mbps 6 Mbps 5 Mbps High 7 Mbps 5 Mbps 5 Mbps 4 Mbps Normal 6 Mbps 4 Mbps 4 Mbps 3 Mbps

10 8. 1. Maksymalny czas zapisu na karcie pamięci Karta micro SD 16 GB 32 GB 64 GB 128 GB Jakość Full HD 1920x fps Full HD 1920x fps HD 1280x fps HD 1280x fps Highest 4 h 5 h 10 min. 5 h 10 min. 6 h 10 min High 4 h 30 min. 6 h 10 min. 6 h 10 min. 7 h 40 min Normal 5 h 10 min. 7 h 40 min. 7 h 40 min. 10 h Highest 8 h 10 h 20 min. 10 h 20 min. 12 h 20 min. High 9 h 12 h 20 min. 12 h 20 min. 15 h 20 min. Normal 10 h 20 min. 15 h 20 min. 15 h 20 min. 20 h Highest 16 h 20 h 40 min. 20 h 40 min. 24 h 40 min. High 18 h 24 h 40 min. 24 h 40 min. 30 h 40 min. Normal 20 h 40 min. 30 h 40 min. 30 h 40 min. 40 h Highest 32 h 41 h 20 min. 41 h 20 min. 49 h 20 min. High 36 h 49 h 20 min. 49 h 20 min. 61 h 20 min. Normal 41 h 20 min. 61 h 20 min. 61 h 20 min. 80 h Zapis materiału na karcie micro SD jest dokonywany w tzw. pętli W przypadku braku materiału na karcie micro SD jest dokonywany w tzw. pętli W przypadku braku wolnego miejsca najstarsze pliki będą zastępowane nowymi. Informacje zawarte w dziale 8 Mapa pamięci są właściwe dla oprogramowania rejestratora DR650GW-1CH w wersji Inna wersja oprogramowania moŝ espowodować pewne róŝnice dotyczące maksymalnego czasu zapisu na karcie pamięci oraz przepływności. 9. SPECYFIKACJA model DR650GW-1CH liczba kanałów 1 wymiary/waga mm. Ø36 mm/ 114 g pamięć karta micro SD max 128GB tryby rejestracji normal, event, parking matryca 2.4 Mpx CMOS Sony Exmor kąt obiektywu 129 rozdzielczość max. Full HD (1920x1080) max. 30 fps kompresja MP 4 Wi-Fi GPS mikrofon głośnik czujnik wstrząsu bateria superkondensator napięcie zasilania DC 12V- 24V pobór mocy max. 3.3W temperatura pracy -20 C- +60 C temperatura przechowywania -20 C- +70 C certyfikaty KC, FCC, CE, RoHS, Telec, WEEE

11 IMPORTER ul. Ostroroga 24 D Warszawa
