1 Inwestor : Uniwersytet Jagielloński Kraków, ul. Gołębia 24 Nazwa Wydział Fizyki, Astronomii i adres inwestycji : i Informatyki Stosowanej Kraków - Kampus 600-lecia Odnowienia UJ rej. ulic St. Łojasiewicza, Gronostajowej, Poletkowej, Podgórze obr. 7. Temat opracowania : Branża: TECHNOLOGIA BIBLIOTEKI SYSTEM WYPOŻYCZANIA I ZWROTÓW KSIĄŻEK Technologia Stadium: PROJEKT WYKONAWCZY Oznaczenie projektu: GŁÓWNY PROJEKTANT ZESPÓŁ PROJEKTOWY mgr inż. arch. Krzysztof Kiendra Upr. BPP. 257/80 mgr inż. arch. Marcin Kiendra upr. nr MPOIA 100/2008 mgr inż. arch. Robert Nowosad upr. nr MPOIA 080/2009 mgr inż. arch. Witold Sztorc upr. nr BPP -154/83 SPRAWDZAJĄCY mgr inż. arch. Adam Reczek GP-IV-63/215/76 Data opracowania: Kraków październik 2013

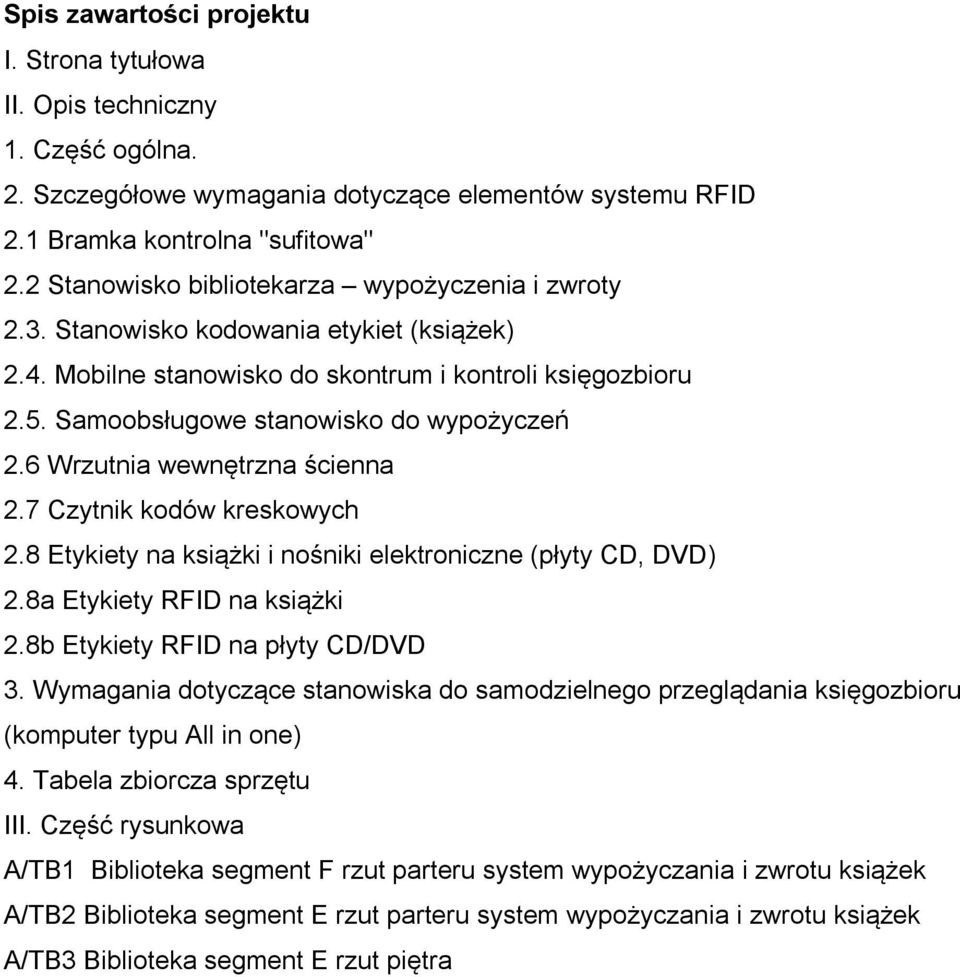

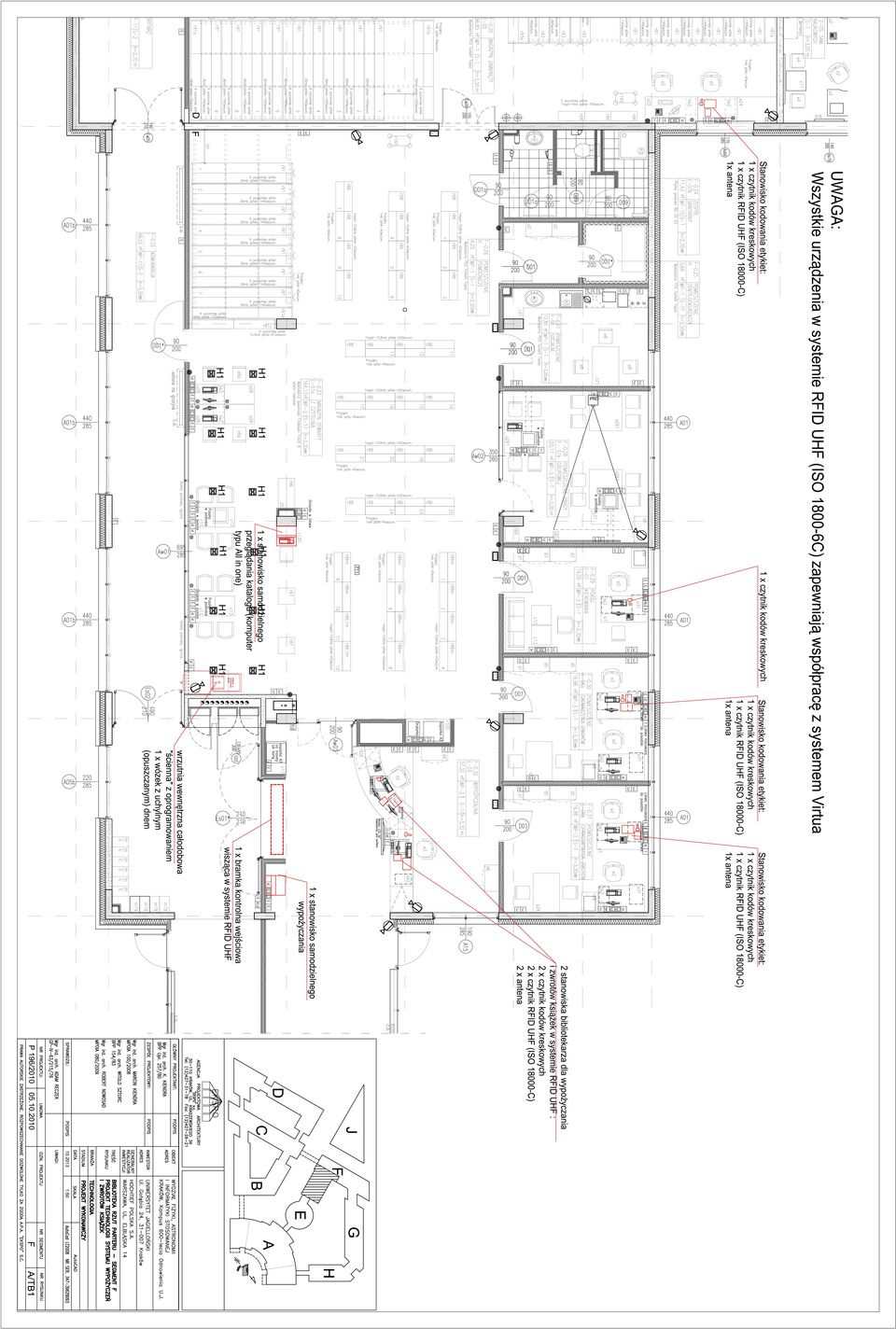

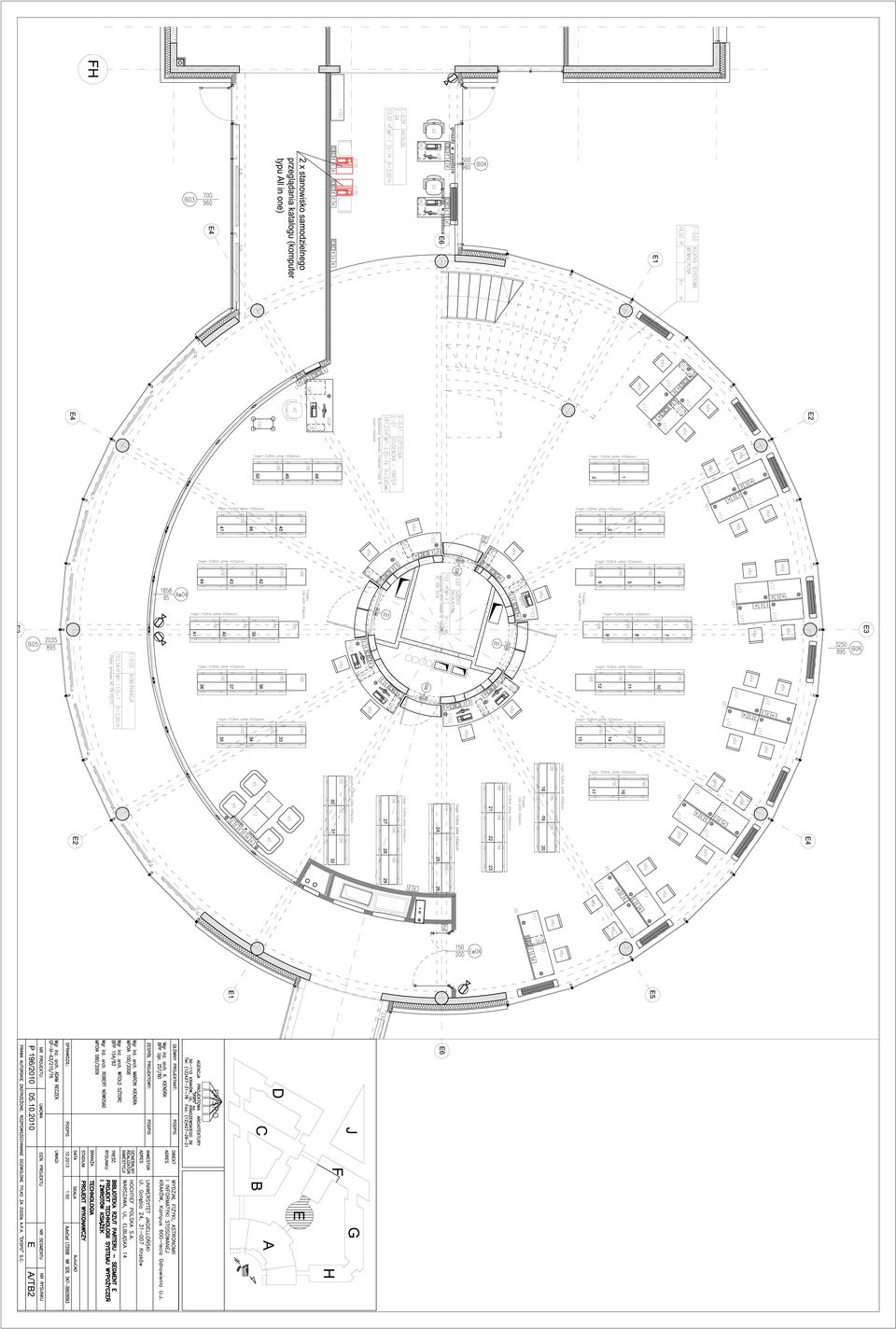

2 Spis zawartości projektu I. Strona tytułowa II. Opis techniczny 1. Część ogólna. 2. Szczegółowe wymagania dotyczące elementów systemu RFID 2.1 Bramka kontrolna "sufitowa" 2.2 Stanowisko bibliotekarza wypożyczenia i zwroty 2.3. Stanowisko kodowania etykiet (książek) 2.4. Mobilne stanowisko do skontrum i kontroli księgozbioru 2.5. Samoobsługowe stanowisko do wypożyczeń 2.6 Wrzutnia wewnętrzna ścienna 2.7 Czytnik kodów kreskowych 2.8 Etykiety na książki i nośniki elektroniczne (płyty CD, DVD) 2.8a Etykiety RFID na książki 2.8b Etykiety RFID na płyty CD/DVD 3. Wymagania dotyczące stanowiska do samodzielnego przeglądania księgozbioru (komputer typu All in one) 4. Tabela zbiorcza sprzętu III. Część rysunkowa A/TB1 Biblioteka segment F rzut parteru system wypożyczania i zwrotu książek A/TB2 Biblioteka segment E rzut parteru system wypożyczania i zwrotu książek A/TB3 Biblioteka segment E rzut piętra

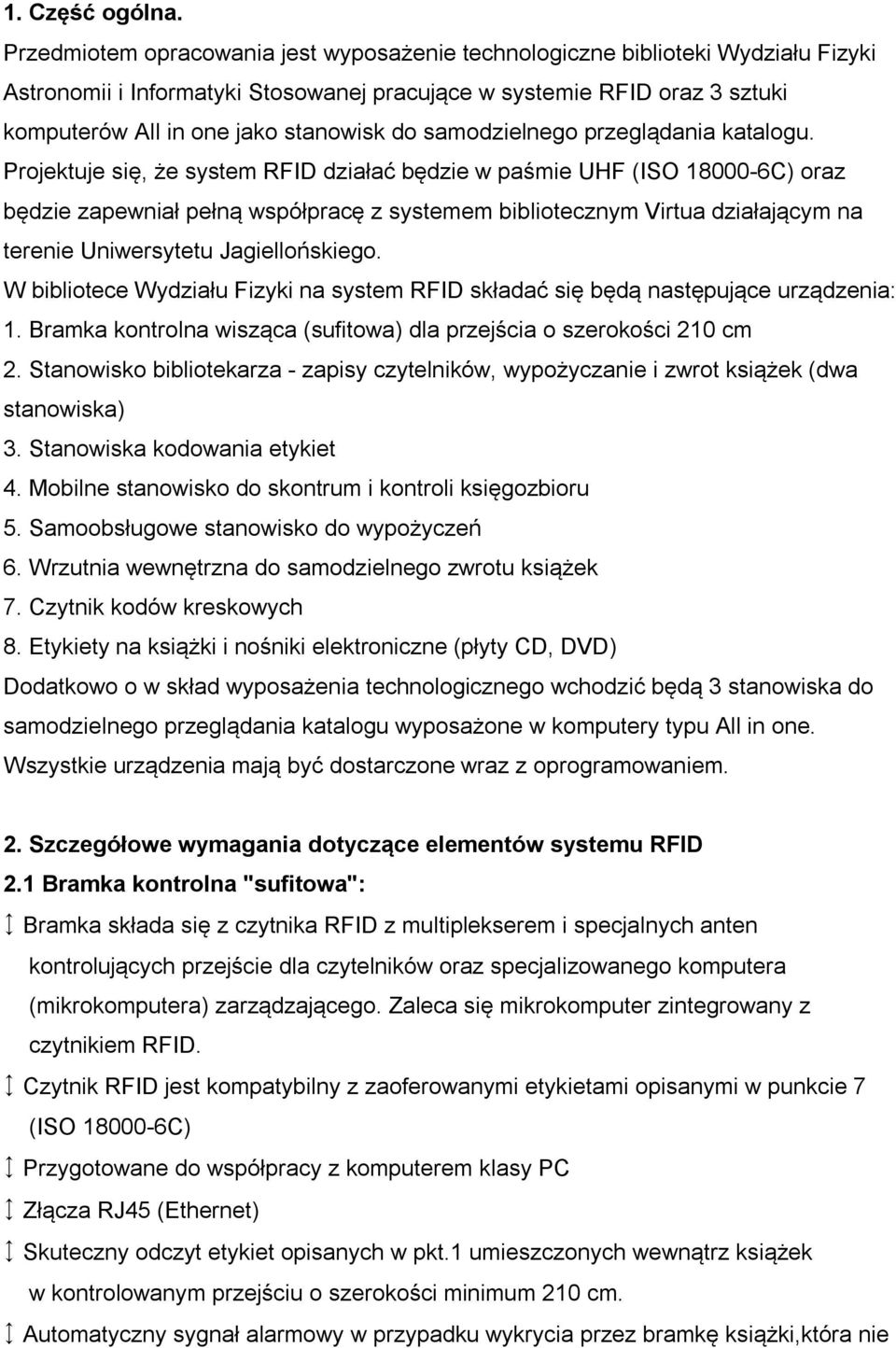

3 1. Część ogólna. Przedmiotem opracowania jest wyposażenie technologiczne biblioteki Wydziału Fizyki Astronomii i Informatyki Stosowanej pracujące w systemie RFID oraz 3 sztuki komputerów All in one jako stanowisk do samodzielnego przeglądania katalogu. Projektuje się, że system RFID działać będzie w paśmie UHF (ISO C) oraz będzie zapewniał pełną współpracę z systemem bibliotecznym Virtua działającym na terenie Uniwersytetu Jagiellońskiego. W bibliotece Wydziału Fizyki na system RFID składać się będą następujące urządzenia: 1. Bramka kontrolna wisząca (sufitowa) dla przejścia o szerokości 210 cm 2. Stanowisko bibliotekarza - zapisy czytelników, wypożyczanie i zwrot książek (dwa stanowiska) 3. Stanowiska kodowania etykiet 4. Mobilne stanowisko do skontrum i kontroli księgozbioru 5. Samoobsługowe stanowisko do wypożyczeń 6. Wrzutnia wewnętrzna do samodzielnego zwrotu książek 7. Czytnik kodów kreskowych 8. Etykiety na książki i nośniki elektroniczne (płyty CD, DVD) Dodatkowo o w skład wyposażenia technologicznego wchodzić będą 3 stanowiska do samodzielnego przeglądania katalogu wyposażone w komputery typu All in one. Wszystkie urządzenia mają być dostarczone wraz z oprogramowaniem. 2. Szczegółowe wymagania dotyczące elementów systemu RFID 2.1 Bramka kontrolna "sufitowa": Bramka składa się z czytnika RFID z multiplekserem i specjalnych anten kontrolujących przejście dla czytelników oraz specjalizowanego komputera (mikrokomputera) zarządzającego. Zaleca się mikrokomputer zintegrowany z czytnikiem RFID. Czytnik RFID jest kompatybilny z zaoferowanymi etykietami opisanymi w punkcie 7 (ISO C) Przygotowane do współpracy z komputerem klasy PC Złącza RJ45 (Ethernet) Skuteczny odczyt etykiet opisanych w pkt.1 umieszczonych wewnątrz książek w kontrolowanym przejściu o szerokości minimum 210 cm. Automatyczny sygnał alarmowy w przypadku wykrycia przez bramkę książki,która nie

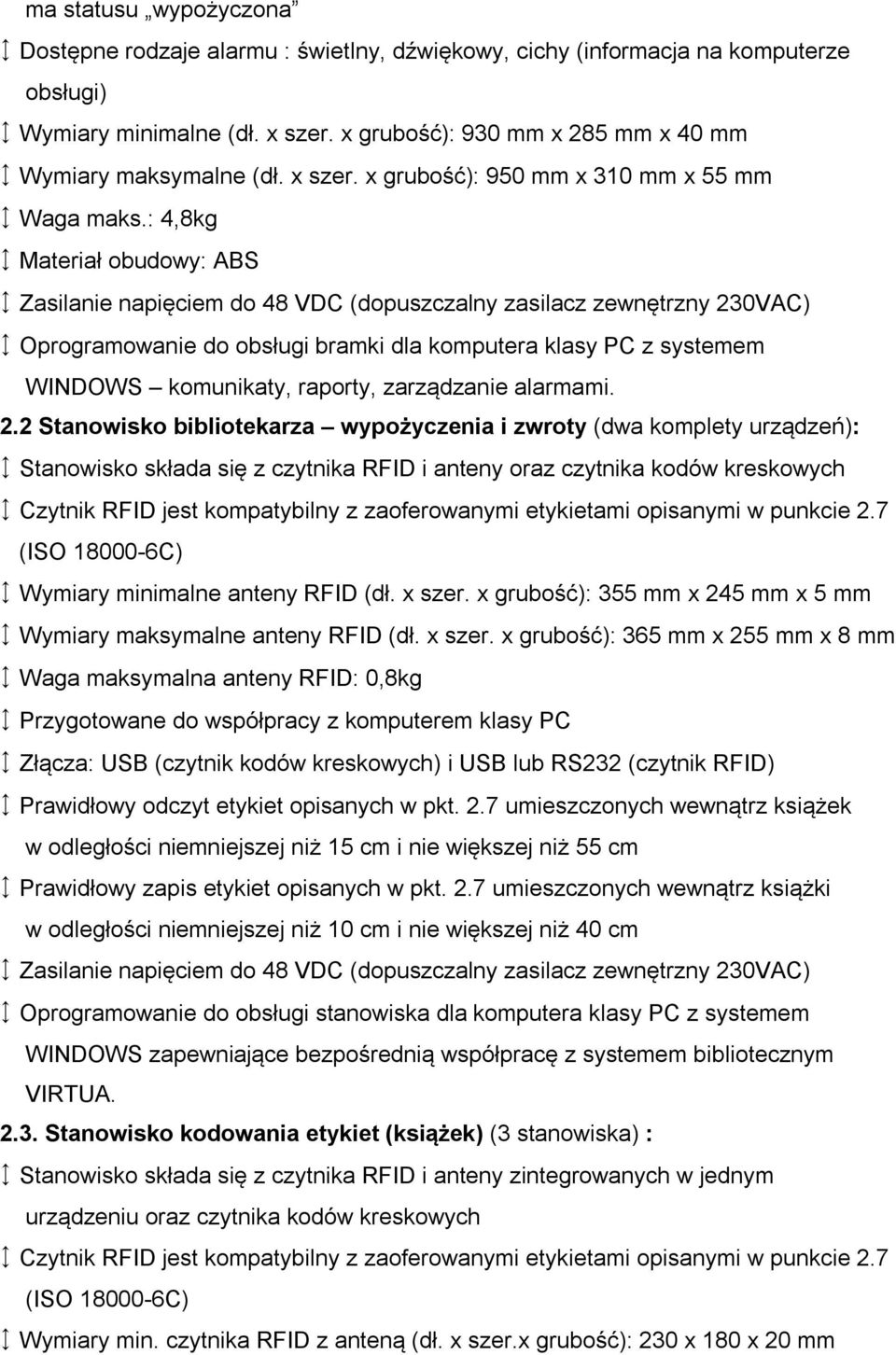

4 ma statusu wypożyczona Dostępne rodzaje alarmu : świetlny, dźwiękowy, cichy (informacja na komputerze obsługi) Wymiary minimalne (dł. x szer. x grubość): 930 mm x 285 mm x 40 mm Wymiary maksymalne (dł. x szer. x grubość): 950 mm x 310 mm x 55 mm Waga maks.: 4,8kg Materiał obudowy: ABS Zasilanie napięciem do 48 VDC (dopuszczalny zasilacz zewnętrzny 230VAC) Oprogramowanie do obsługi bramki dla komputera klasy PC z systemem WINDOWS komunikaty, raporty, zarządzanie alarmami. 2.2 Stanowisko bibliotekarza wypożyczenia i zwroty (dwa komplety urządzeń): Stanowisko składa się z czytnika RFID i anteny oraz czytnika kodów kreskowych Czytnik RFID jest kompatybilny z zaoferowanymi etykietami opisanymi w punkcie 2.7 (ISO C) Wymiary minimalne anteny RFID (dł. x szer. x grubość): 355 mm x 245 mm x 5 mm Wymiary maksymalne anteny RFID (dł. x szer. x grubość): 365 mm x 255 mm x 8 mm Waga maksymalna anteny RFID: 0,8kg Przygotowane do współpracy z komputerem klasy PC Złącza: USB (czytnik kodów kreskowych) i USB lub RS232 (czytnik RFID) Prawidłowy odczyt etykiet opisanych w pkt. 2.7 umieszczonych wewnątrz książek w odległości niemniejszej niż 15 cm i nie większej niż 55 cm Prawidłowy zapis etykiet opisanych w pkt. 2.7 umieszczonych wewnątrz książki w odległości niemniejszej niż 10 cm i nie większej niż 40 cm Zasilanie napięciem do 48 VDC (dopuszczalny zasilacz zewnętrzny 230VAC) Oprogramowanie do obsługi stanowiska dla komputera klasy PC z systemem WINDOWS zapewniające bezpośrednią współpracę z systemem bibliotecznym VIRTUA Stanowisko kodowania etykiet (książek) (3 stanowiska) : Stanowisko składa się z czytnika RFID i anteny zintegrowanych w jednym urządzeniu oraz czytnika kodów kreskowych Czytnik RFID jest kompatybilny z zaoferowanymi etykietami opisanymi w punkcie 2.7 (ISO C) Wymiary min. czytnika RFID z anteną (dł. x szer.x grubość): 230 x 180 x 20 mm

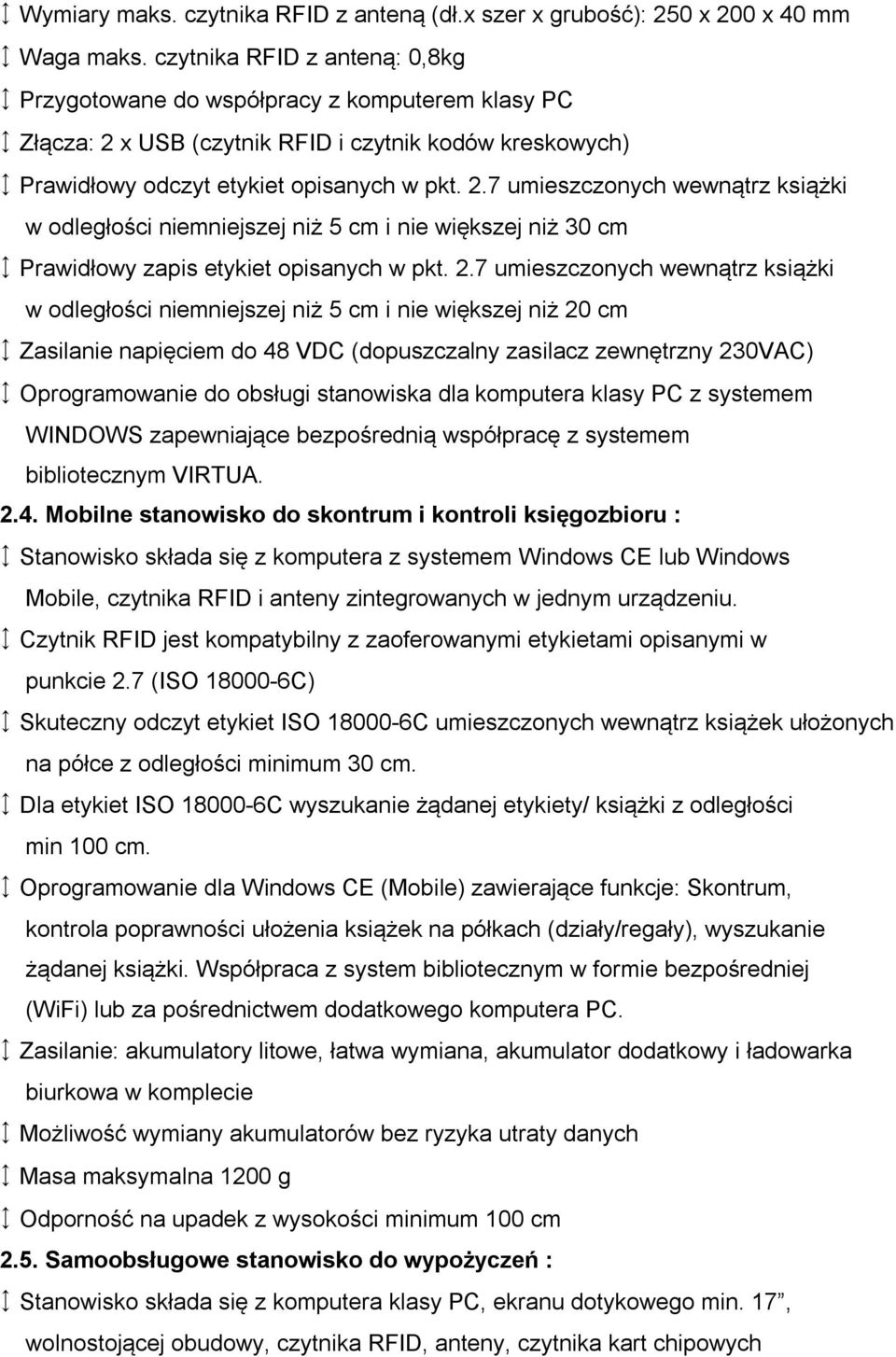

5 Wymiary maks. czytnika RFID z anteną (dł.x szer x grubość): 250 x 200 x 40 mm Waga maks. czytnika RFID z anteną: 0,8kg Przygotowane do współpracy z komputerem klasy PC Złącza: 2 x USB (czytnik RFID i czytnik kodów kreskowych) Prawidłowy odczyt etykiet opisanych w pkt. 2.7 umieszczonych wewnątrz książki w odległości niemniejszej niż 5 cm i nie większej niż 30 cm Prawidłowy zapis etykiet opisanych w pkt. 2.7 umieszczonych wewnątrz książki w odległości niemniejszej niż 5 cm i nie większej niż 20 cm Zasilanie napięciem do 48 VDC (dopuszczalny zasilacz zewnętrzny 230VAC) Oprogramowanie do obsługi stanowiska dla komputera klasy PC z systemem WINDOWS zapewniające bezpośrednią współpracę z systemem bibliotecznym VIRTUA Mobilne stanowisko do skontrum i kontroli księgozbioru : Stanowisko składa się z komputera z systemem Windows CE lub Windows Mobile, czytnika RFID i anteny zintegrowanych w jednym urządzeniu. Czytnik RFID jest kompatybilny z zaoferowanymi etykietami opisanymi w punkcie 2.7 (ISO C) Skuteczny odczyt etykiet ISO C umieszczonych wewnątrz książek ułożonych na półce z odległości minimum 30 cm. Dla etykiet ISO C wyszukanie żądanej etykiety/ książki z odległości min 100 cm. Oprogramowanie dla Windows CE (Mobile) zawierające funkcje: Skontrum, kontrola poprawności ułożenia książek na półkach (działy/regały), wyszukanie żądanej książki. Współpraca z system bibliotecznym w formie bezpośredniej (WiFi) lub za pośrednictwem dodatkowego komputera PC. Zasilanie: akumulatory litowe, łatwa wymiana, akumulator dodatkowy i ładowarka biurkowa w komplecie Możliwość wymiany akumulatorów bez ryzyka utraty danych Masa maksymalna 1200 g Odporność na upadek z wysokości minimum 100 cm 2.5. Samoobsługowe stanowisko do wypożyczeń : Stanowisko składa się z komputera klasy PC, ekranu dotykowego min. 17, wolnostojącej obudowy, czytnika RFID, anteny, czytnika kart chipowych

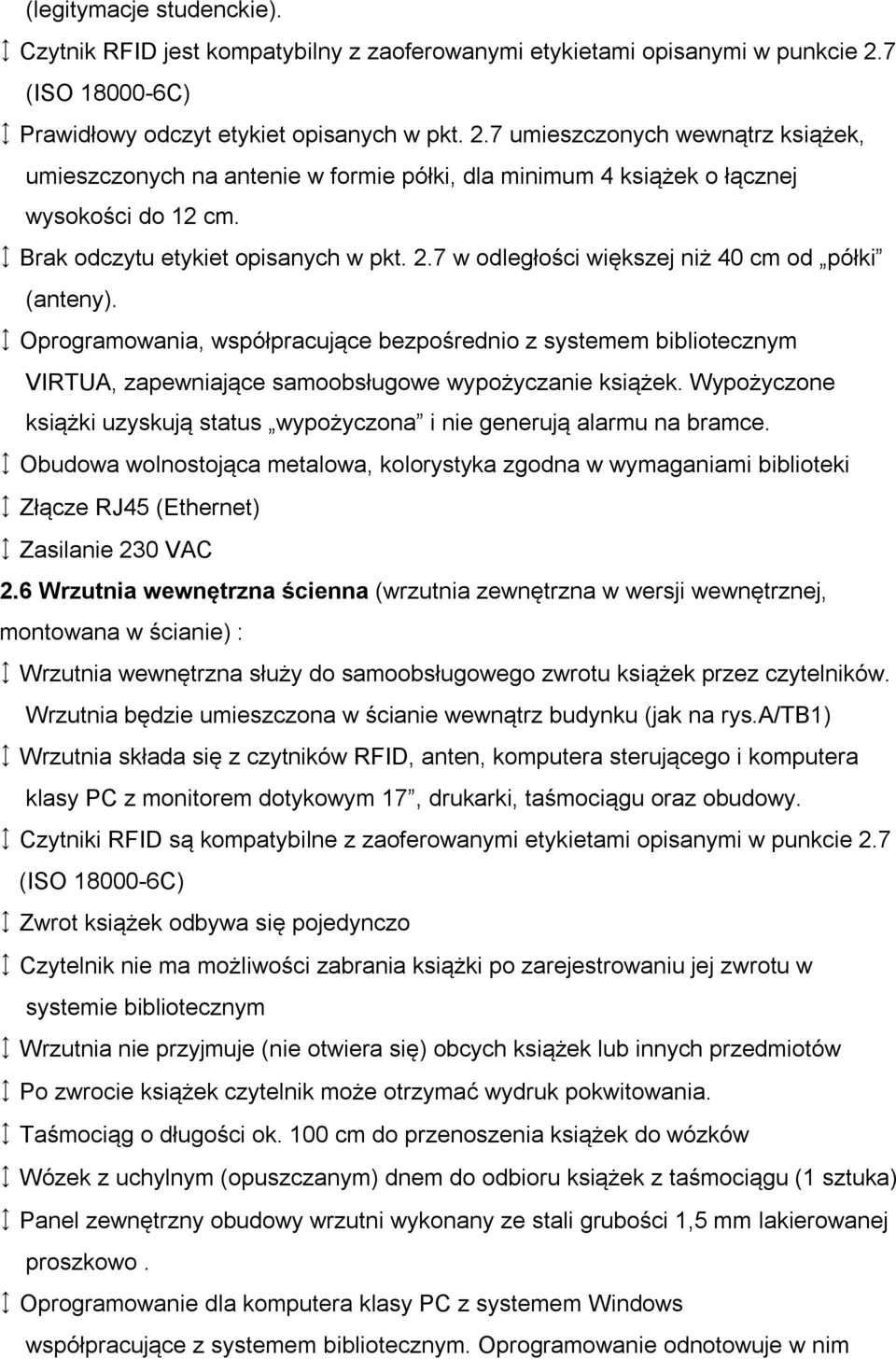

6 (legitymacje studenckie). Czytnik RFID jest kompatybilny z zaoferowanymi etykietami opisanymi w punkcie 2.7 (ISO C) Prawidłowy odczyt etykiet opisanych w pkt. 2.7 umieszczonych wewnątrz książek, umieszczonych na antenie w formie półki, dla minimum 4 książek o łącznej wysokości do 12 cm. Brak odczytu etykiet opisanych w pkt. 2.7 w odległości większej niż 40 cm od półki (anteny). Oprogramowania, współpracujące bezpośrednio z systemem bibliotecznym VIRTUA, zapewniające samoobsługowe wypożyczanie książek. Wypożyczone książki uzyskują status wypożyczona i nie generują alarmu na bramce. Obudowa wolnostojąca metalowa, kolorystyka zgodna w wymaganiami biblioteki Złącze RJ45 (Ethernet) Zasilanie 230 VAC 2.6 Wrzutnia wewnętrzna ścienna (wrzutnia zewnętrzna w wersji wewnętrznej, montowana w ścianie) : Wrzutnia wewnętrzna służy do samoobsługowego zwrotu książek przez czytelników. Wrzutnia będzie umieszczona w ścianie wewnątrz budynku (jak na rys.a/tb1) Wrzutnia składa się z czytników RFID, anten, komputera sterującego i komputera klasy PC z monitorem dotykowym 17, drukarki, taśmociągu oraz obudowy. Czytniki RFID są kompatybilne z zaoferowanymi etykietami opisanymi w punkcie 2.7 (ISO C) Zwrot książek odbywa się pojedynczo Czytelnik nie ma możliwości zabrania książki po zarejestrowaniu jej zwrotu w systemie bibliotecznym Wrzutnia nie przyjmuje (nie otwiera się) obcych książek lub innych przedmiotów Po zwrocie książek czytelnik może otrzymać wydruk pokwitowania. Taśmociąg o długości ok. 100 cm do przenoszenia książek do wózków Wózek z uchylnym (opuszczanym) dnem do odbioru książek z taśmociągu (1 sztuka) Panel zewnętrzny obudowy wrzutni wykonany ze stali grubości 1,5 mm lakierowanej proszkowo. Oprogramowanie dla komputera klasy PC z systemem Windows współpracujące z systemem bibliotecznym. Oprogramowanie odnotowuje w nim

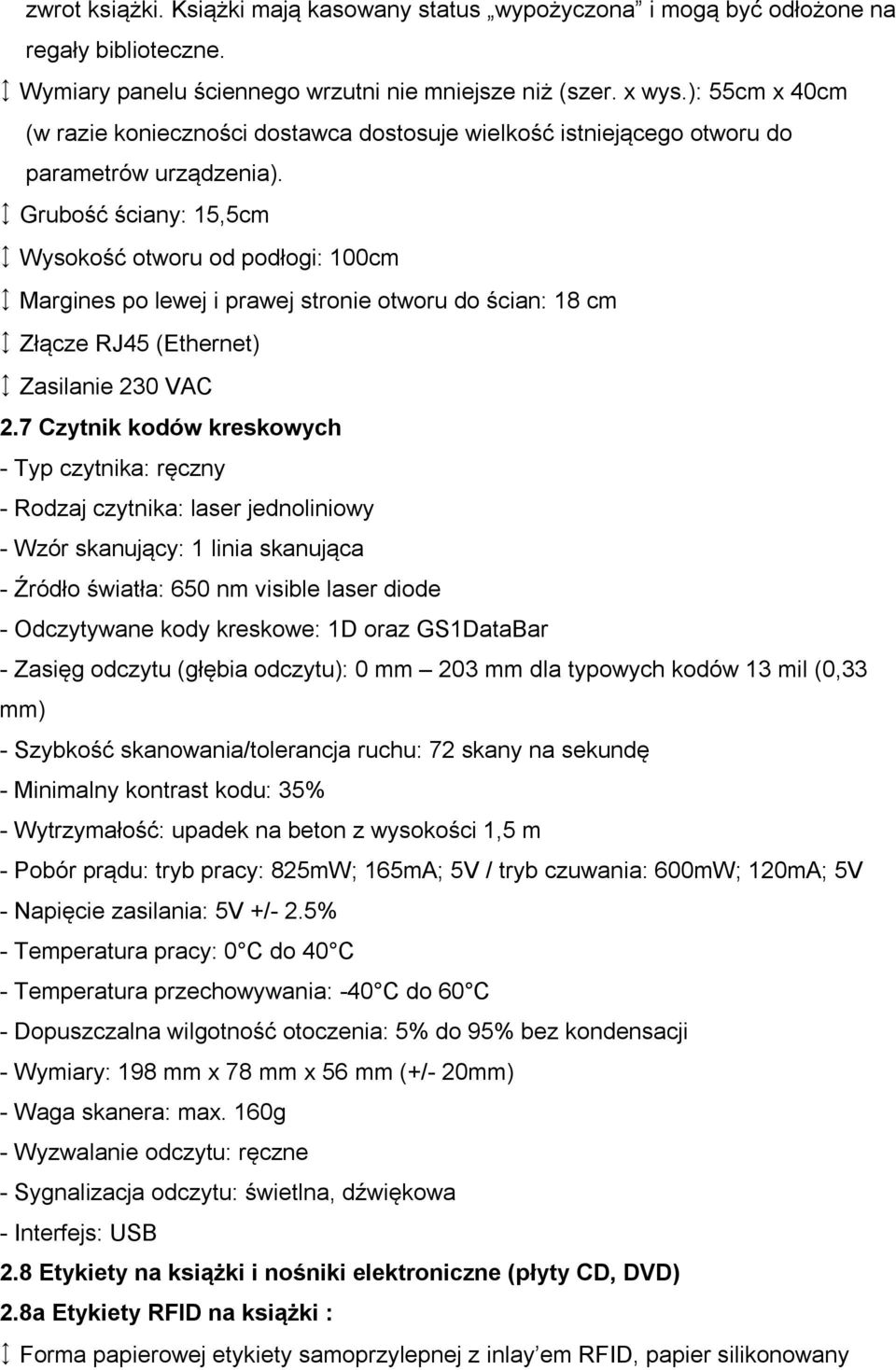

7 zwrot książki. Książki mają kasowany status wypożyczona i mogą być odłożone na regały biblioteczne. Wymiary panelu ściennego wrzutni nie mniejsze niż (szer. x wys.): 55cm x 40cm (w razie konieczności dostawca dostosuje wielkość istniejącego otworu do parametrów urządzenia). Grubość ściany: 15,5cm Wysokość otworu od podłogi: 100cm Margines po lewej i prawej stronie otworu do ścian: 18 cm Złącze RJ45 (Ethernet) Zasilanie 230 VAC 2.7 Czytnik kodów kreskowych - Typ czytnika: ręczny - Rodzaj czytnika: laser jednoliniowy - Wzór skanujący: 1 linia skanująca - Źródło światła: 650 nm visible laser diode - Odczytywane kody kreskowe: 1D oraz GS1DataBar - Zasięg odczytu (głębia odczytu): 0 mm 203 mm dla typowych kodów 13 mil (0,33 mm) - Szybkość skanowania/tolerancja ruchu: 72 skany na sekundę - Minimalny kontrast kodu: 35% - Wytrzymałość: upadek na beton z wysokości 1,5 m - Pobór prądu: tryb pracy: 825mW; 165mA; 5V / tryb czuwania: 600mW; 120mA; 5V - Napięcie zasilania: 5V +/- 2.5% - Temperatura pracy: 0 C do 40 C - Temperatura przechowywania: -40 C do 60 C - Dopuszczalna wilgotność otoczenia: 5% do 95% bez kondensacji - Wymiary: 198 mm x 78 mm x 56 mm (+/- 20mm) - Waga skanera: max. 160g - Wyzwalanie odczytu: ręczne - Sygnalizacja odczytu: świetlna, dźwiękowa - Interfejs: USB 2.8 Etykiety na książki i nośniki elektroniczne (płyty CD, DVD) 2.8a Etykiety RFID na książki : Forma papierowej etykiety samoprzylepnej z inlay em RFID, papier silikonowany

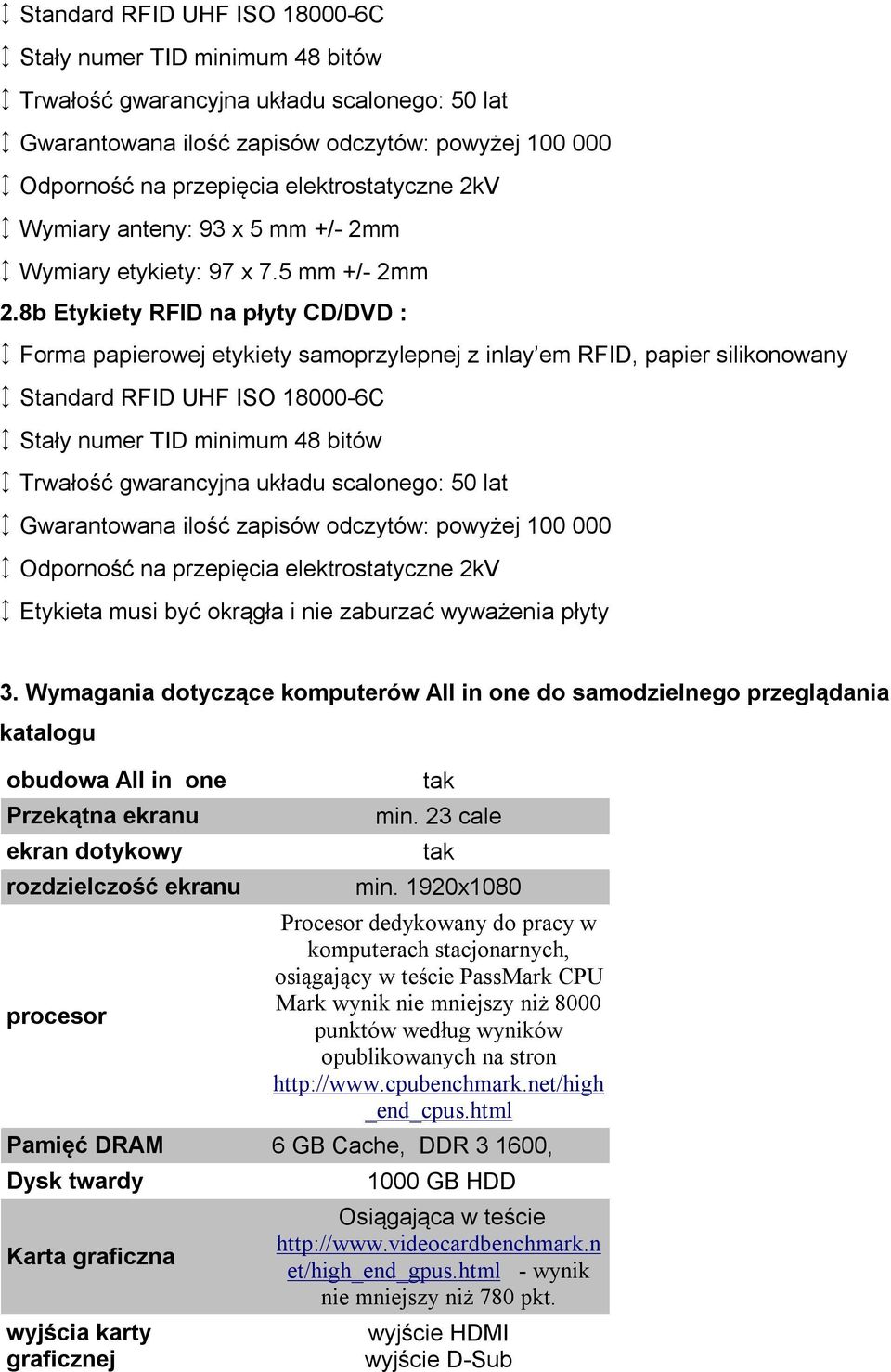

8 Standard RFID UHF ISO C Stały numer TID minimum 48 bitów Trwałość gwarancyjna układu scalonego: 50 lat Gwarantowana ilość zapisów odczytów: powyżej Odporność na przepięcia elektrostatyczne 2kV Wymiary anteny: 93 x 5 mm +/- 2mm Wymiary etykiety: 97 x 7.5 mm +/- 2mm 2.8b Etykiety RFID na płyty CD/DVD : Forma papierowej etykiety samoprzylepnej z inlay em RFID, papier silikonowany Standard RFID UHF ISO C Stały numer TID minimum 48 bitów Trwałość gwarancyjna układu scalonego: 50 lat Gwarantowana ilość zapisów odczytów: powyżej Odporność na przepięcia elektrostatyczne 2kV Etykieta musi być okrągła i nie zaburzać wyważenia płyty 3. Wymagania dotyczące komputerów All in one do samodzielnego przeglądania katalogu obudowa All in one Przekątna ekranu ekran dotykowy rozdzielczość ekranu procesor tak min. 23 cale tak min. 1920x1080 Procesor dedykowany do pracy w komputerach stacjonarnych, osiągający w teście PassMark CPU Mark wynik nie mniejszy niż 8000 punktów według wyników opublikowanych na stron _end_cpus.html Pamięć DRAM 6 GB Cache, DDR , Dysk twardy Karta graficzna wyjścia karty graficznej 1000 GB HDD Osiągająca w teście et/high_end_gpus.html - wynik nie mniejszy niż 780 pkt. wyjście HDMI wyjście D-Sub

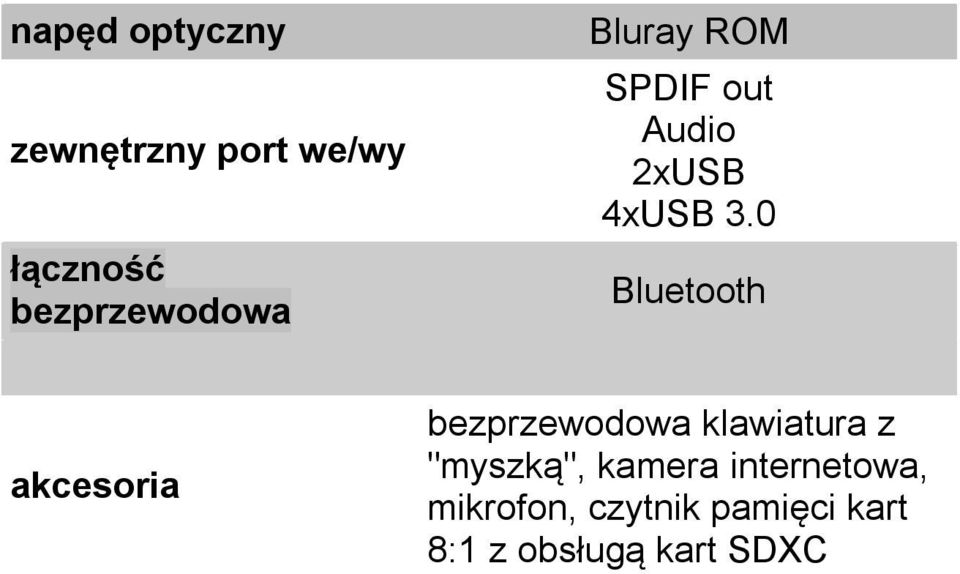

9 napęd optyczny zewnętrzny port we/wy łączność bezprzewodowa Bluray ROM SPDIF out Audio 2xUSB 4xUSB 3.0 Bluetooth akcesoria bezprzewodowa klawiatura z "myszką", kamera internetowa, mikrofon, czytnik pamięci kart 8:1 z obsługą kart SDXC

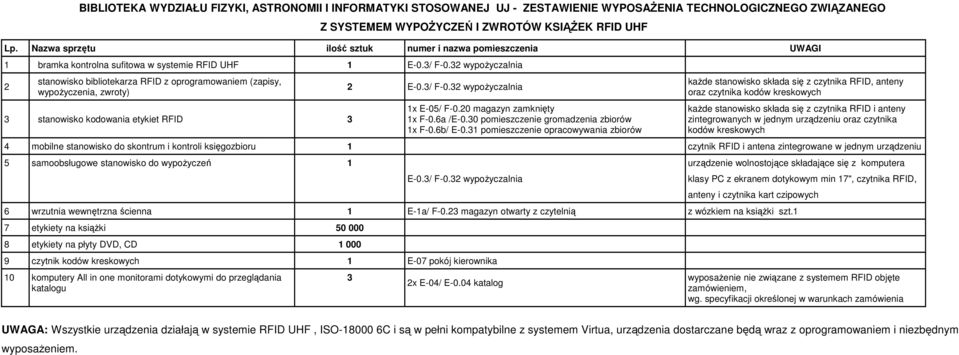

10 BIBLIOTEKA WYDZIAŁU FIZYKI, ASTRONOMII I INFORMATYKI STOSOWANEJ UJ - ZESTAWIENIE WYPOSAŻENIA TECHNOLOGICZNEGO ZWIĄZANEGO Z SYSTEMEM WYPOŻYCZEŃ I ZWROTÓW KSIĄŻEK RFID UHF Lp. Nazwa sprzętu ilość sztuk numer i nazwa pomieszczenia UWAGI 1 bramka kontrolna sufitowa w systemie RFID UHF 1 E-0.3/ F-0.32 wypożyczalnia 2 stanowisko bibliotekarza RFID z oprogramowaniem (zapisy, wypożyczenia, zwroty) 3 stanowisko kodowania etykiet RFID 3 2 E-0.3/ F-0.32 wypożyczalnia 1x E-05/ F-0.20 magazyn zamknięty 1x F-0.6a /E-0.30 pomieszczenie gromadzenia zbiorów 1x F-0.6b/ E-0.31 pomieszczenie opracowywania zbiorów każde stanowisko składa się z czytnika RFID, anteny oraz czytnika kodów kreskowych każde stanowisko składa się z czytnika RFID i anteny zintegrowanych w jednym urządzeniu oraz czytnika kodów kreskowych 4 mobilne stanowisko do skontrum i kontroli księgozbioru 1 czytnik RFID i antena zintegrowane w jednym urządzeniu 5 samoobsługowe stanowisko do wypożyczeń 1 E-0.3/ F-0.32 wypożyczalnia urządzenie wolnostojące składające się z komputera klasy PC z ekranem dotykowym min 17", czytnika RFID, anteny i czytnika kart czipowych 6 wrzutnia wewnętrzna ścienna 1 E-1a/ F-0.23 magazyn otwarty z czytelnią z wózkiem na książki szt.1 7 etykiety na książki etykiety na płyty DVD, CD czytnik kodów kreskowych 1 E-07 pokój kierownika 10 komputery All in one monitorami dotykowymi do przeglądania katalogu 3 2x E-04/ E-0.04 katalog wyposażenie nie związane z systemem RFID objęte zamówieniem, wg. specyfikacji określonej w warunkach zamówienia UWAGA: Wszystkie urządzenia działają w systemie RFID UHF, ISO C i są w pełni kompatybilne z systemem Virtua, urządzenia dostarczane będą wraz z oprogramowaniem i niezbędnym wyposażeniem.
