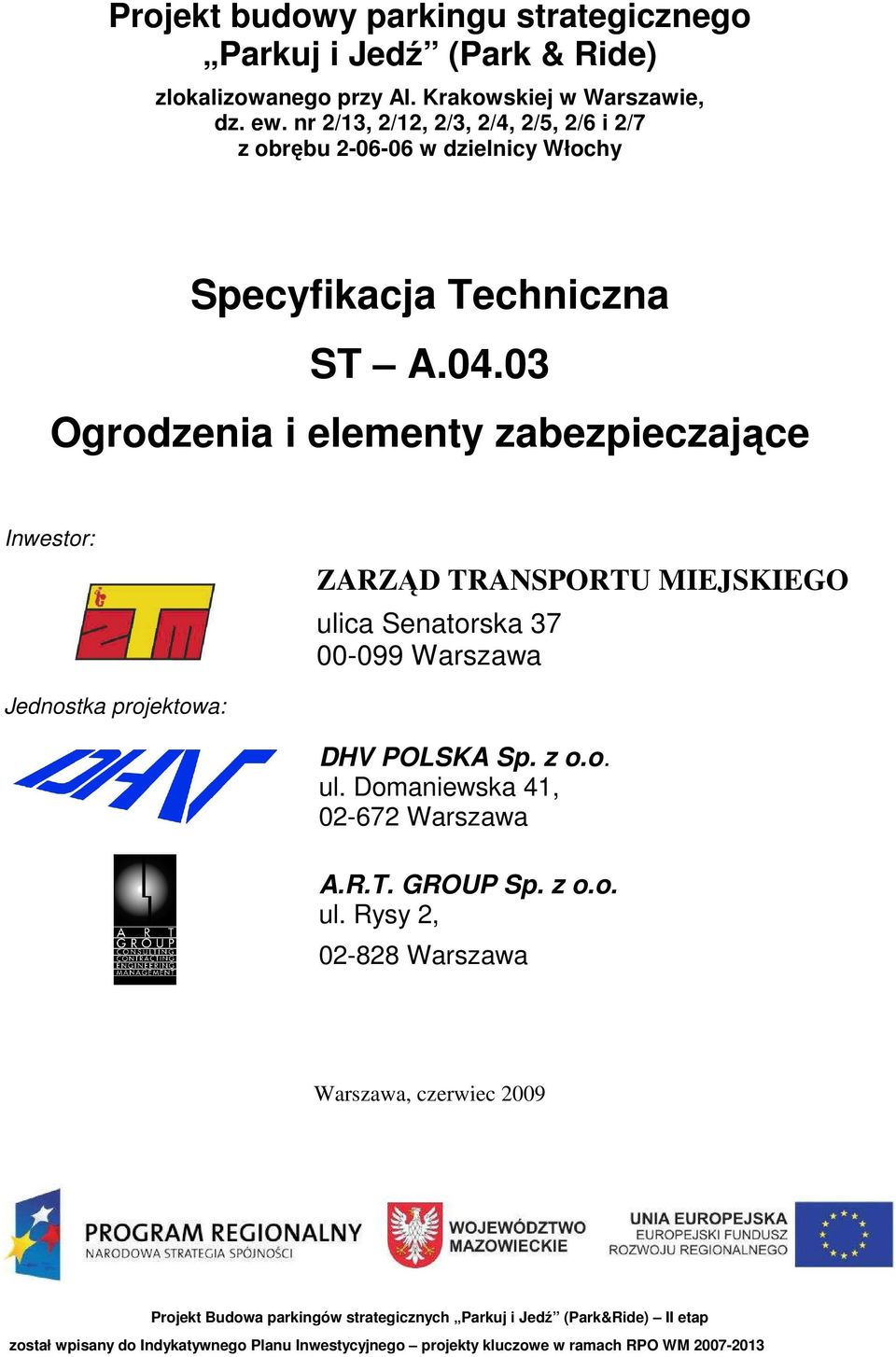

1 Projekt budowy parkingu strategicznego Parkuj i Jedź (Park & Ride), dz. ew. nr 2/13, 2/12, 2/3, 2/4, 2/5, 2/6 i 2/7 z obrębu w dzielnicy Włochy Specyfikacja Techniczna ST A Ogrodzenia i elementy zabezpieczające Inwestor: ZARZĄD TRANSPORTU MIEJSKIEGO ulica Senatorska Warszawa Jednostka projektowa: DHV POLSKA Sp. z o.o. ul. Domaniewska 41, Warszawa A.R.T. GROUP Sp. z o.o. ul. Rysy 2, Warszawa Warszawa, czerwiec 2009 Projekt Budowa parkingów strategicznych Parkuj i Jedź (Park&Ride) II etap został wpisany do Indykatywnego Planu Inwestycyjnego projekty kluczowe w ramach RPO WM

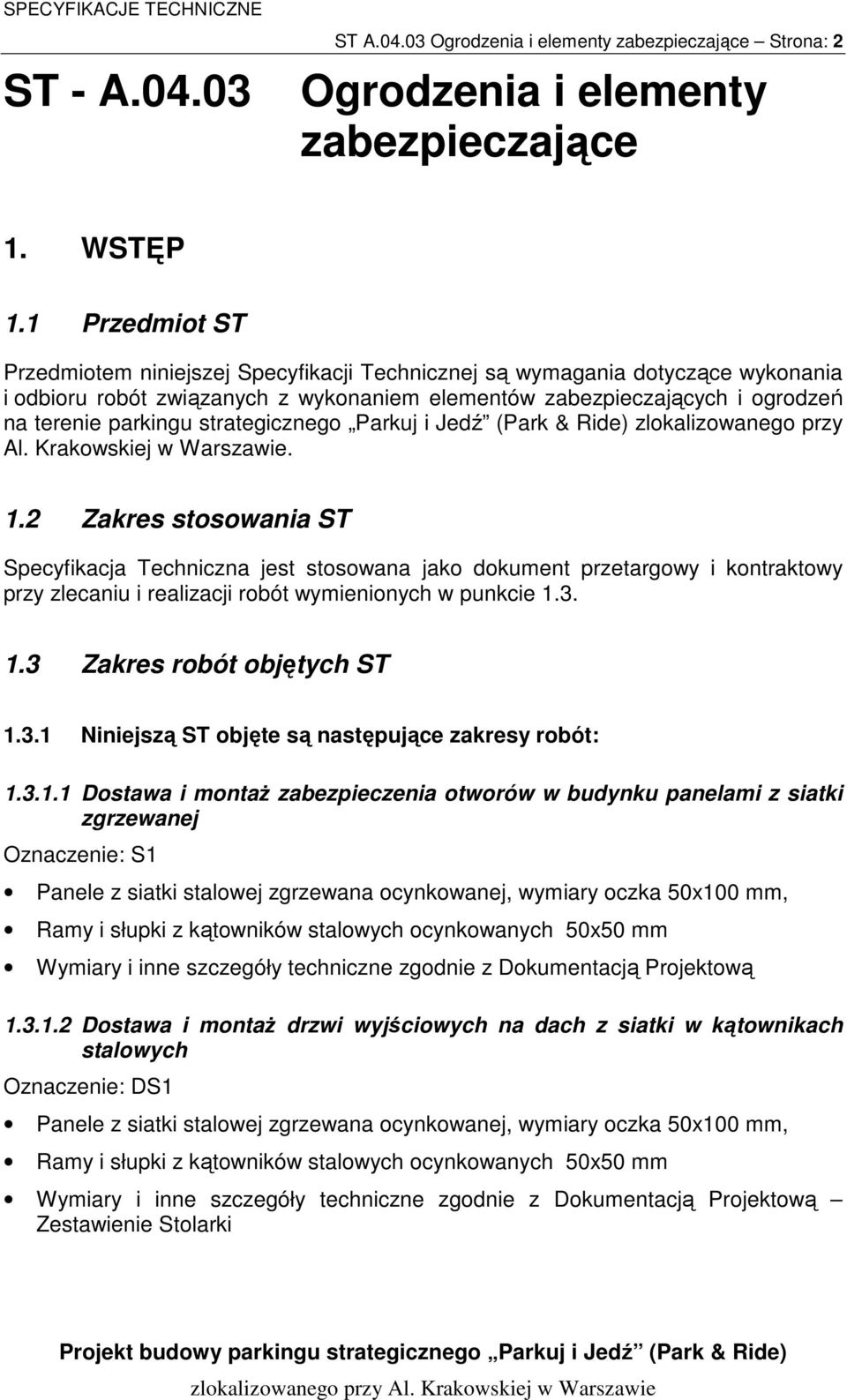

2 ST - A ST A Ogrodzenia i elementy zabezpieczające Strona: 2 Ogrodzenia i elementy zabezpieczające 1. WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem elementów zabezpieczających i ogrodzeń na terenie parkingu strategicznego Parkuj i Jedź (Park & Ride) zlokalizowanego przy Al. Krakowskiej w Warszawie. 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Niniejszą ST objęte są następujące zakresy robót: Dostawa i montaŝ zabezpieczenia otworów w budynku panelami z siatki zgrzewanej Oznaczenie: S1 Panele z siatki stalowej zgrzewana ocynkowanej, wymiary oczka 50x100 mm, Ramy i słupki z kątowników stalowych ocynkowanych 50x50 mm Wymiary i inne szczegóły techniczne zgodnie z Dokumentacją Projektową Dostawa i montaŝ drzwi wyjściowych na dach z siatki w kątownikach stalowych Oznaczenie: DS1 Panele z siatki stalowej zgrzewana ocynkowanej, wymiary oczka 50x100 mm, Ramy i słupki z kątowników stalowych ocynkowanych 50x50 mm Wymiary i inne szczegóły techniczne zgodnie z Dokumentacją Projektową Zestawienie Stolarki

3 ST A Ogrodzenia i elementy zabezpieczające Strona: 3 Wszystkie drzwi wyposaŝone w zamki typu YALE z kompletem kluczy z ustaloną hierarchią otwierania Dostawa i montaŝ osłony klatki schodowej zewnętrznej Oznaczenie: S2 Cokół betonowy. Profile aluminiowe lakierowane proszkowo mocowane do cokołu i do konstrukcji klatki schodowej. Wypełnienie z płyt giętych poliwęglanowych. Poliwęglan komorowy, o ograniczonej przezierności Dostawa i montaŝ (odtworzenie) niskich płotków komunikacyjnych na terenie zajezdni Oznaczenie: S3 Systemowy płotek komunikacyjny wysokości 1,20 m z profili stalowych ocynkowanych bez podmurówki. Słupki zabetonowywane. 1.4 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami i z definicjami podanymi w ST Wymagania ogólne. 1.5 Ogólne wymagania dotyczące robót Zakres robót Wykonawca robót jest odpowiedzialny za jakość wykonanych robót oraz za zgodność robót z Dokumentacją Projektową, ST oraz poleceniami Przedstawiciela Zamawiającego. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 2. MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne

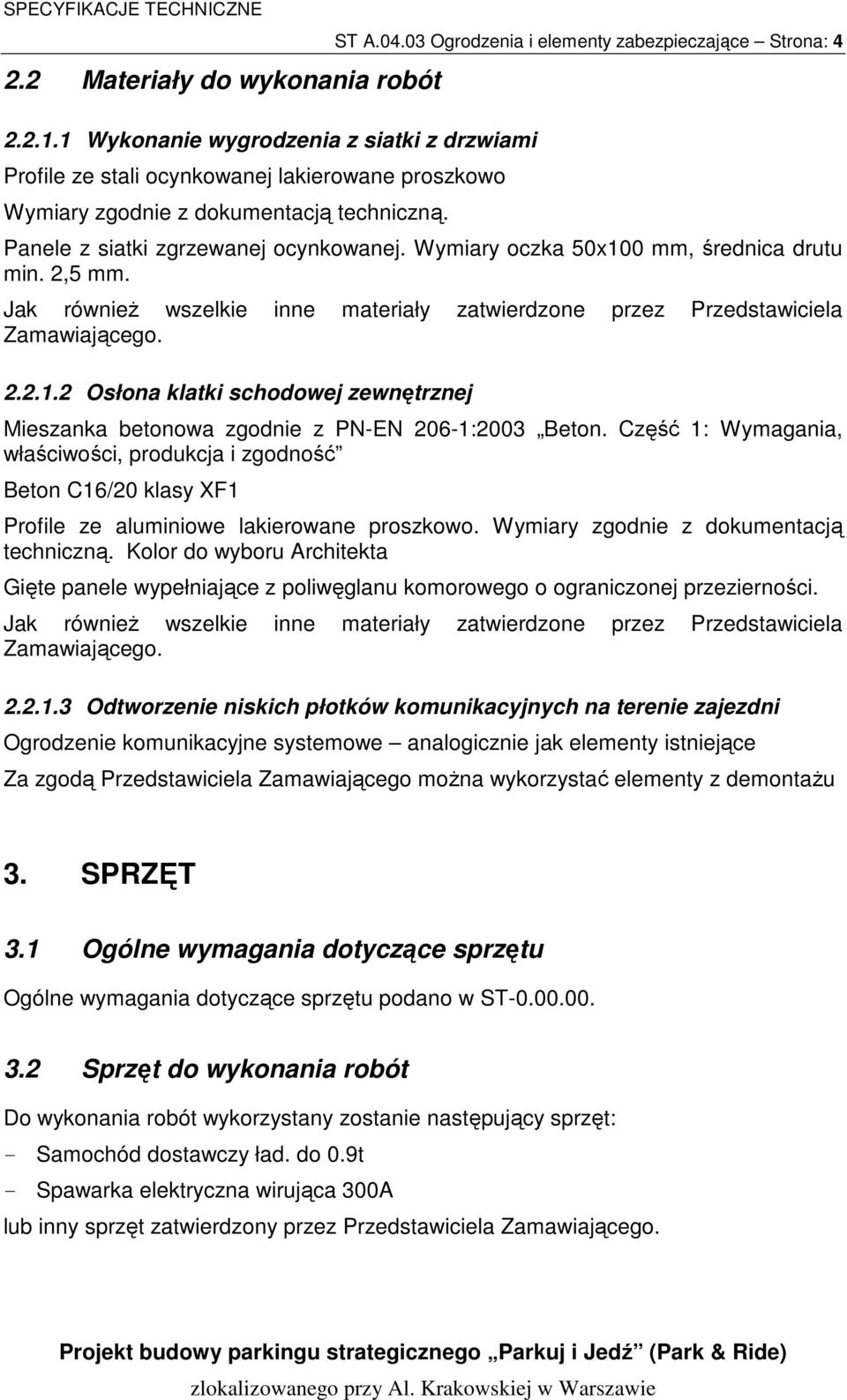

4 2.2 Materiały do wykonania robót Wykonanie wygrodzenia z siatki z drzwiami Profile ze stali ocynkowanej lakierowane proszkowo Wymiary zgodnie z dokumentacją techniczną. ST A Ogrodzenia i elementy zabezpieczające Strona: 4 Panele z siatki zgrzewanej ocynkowanej. Wymiary oczka 50x100 mm, średnica drutu min. 2,5 mm. Jak równieŝ wszelkie inne materiały zatwierdzone przez Przedstawiciela Zamawiającego Osłona klatki schodowej zewnętrznej Mieszanka betonowa zgodnie z PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność Beton C16/20 klasy XF1 Profile ze aluminiowe lakierowane proszkowo. Wymiary zgodnie z dokumentacją techniczną. Kolor do wyboru Architekta Gięte panele wypełniające z poliwęglanu komorowego o ograniczonej przezierności. Jak równieŝ wszelkie inne materiały zatwierdzone przez Przedstawiciela Zamawiającego Odtworzenie niskich płotków komunikacyjnych na terenie zajezdni Ogrodzenie komunikacyjne systemowe analogicznie jak elementy istniejące Za zgodą Przedstawiciela Zamawiającego moŝna wykorzystać elementy z demontaŝu 3. SPRZĘT 3.1 Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Sprzęt do wykonania robót Do wykonania robót wykorzystany zostanie następujący sprzęt: - Samochód dostawczy ład. do 0.9t - Spawarka elektryczna wirująca 300A lub inny sprzęt zatwierdzony przez Przedstawiciela Zamawiającego.

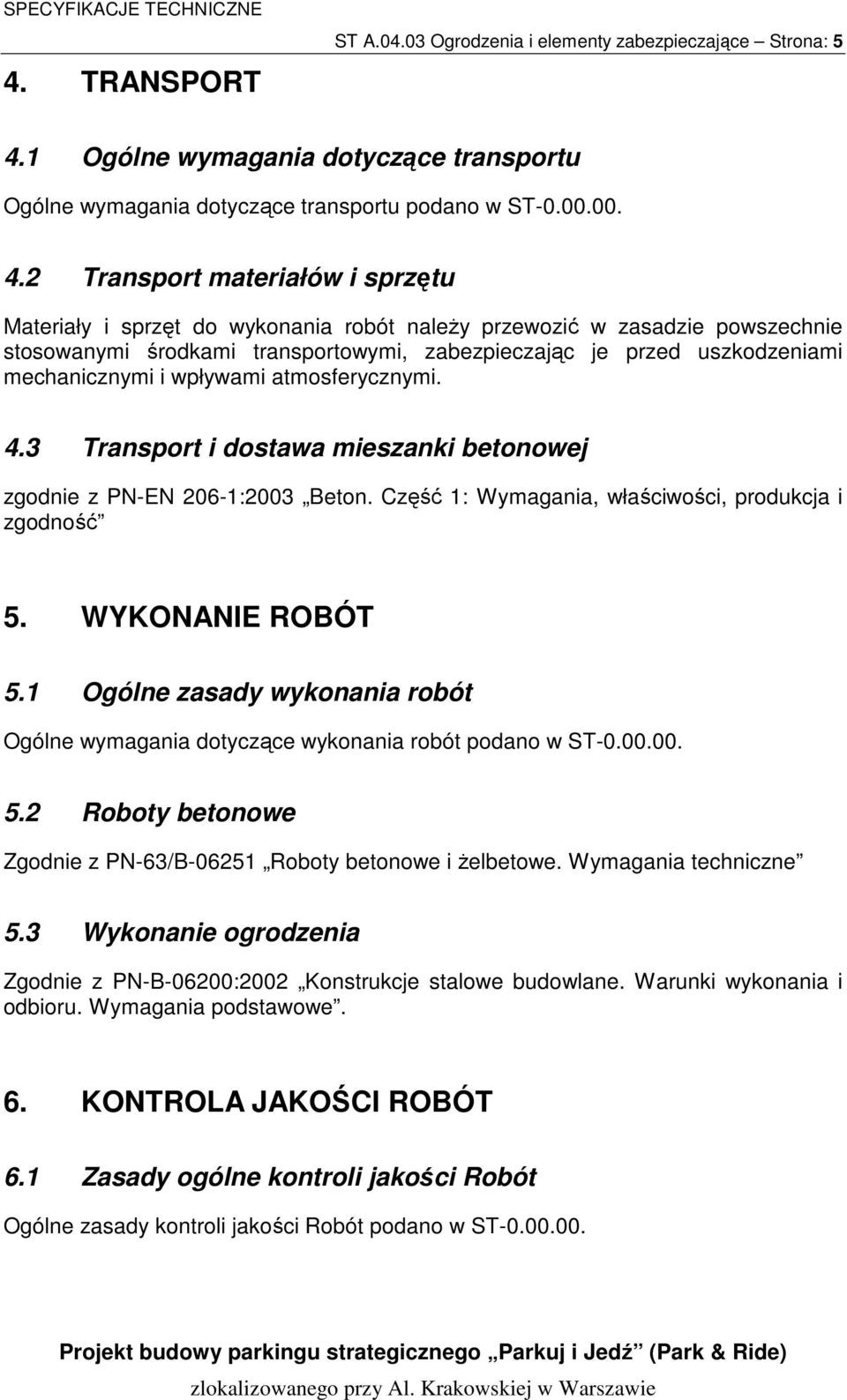

5 4. TRANSPORT ST A Ogrodzenia i elementy zabezpieczające Strona: Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST Transport materiałów i sprzętu Materiały i sprzęt do wykonania robót naleŝy przewozić w zasadzie powszechnie stosowanymi środkami transportowymi, zabezpieczając je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. 4.3 Transport i dostawa mieszanki betonowej zgodnie z PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania robót podano w ST Roboty betonowe Zgodnie z PN-63/B Roboty betonowe i Ŝelbetowe. Wymagania techniczne 5.3 Wykonanie ogrodzenia Zgodnie z PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Zasady ogólne kontroli jakości Robót Ogólne zasady kontroli jakości Robót podano w ST

6 6.2 Kontrola jakości wykonania Robót ST A Ogrodzenia i elementy zabezpieczające Strona: 6 Kontrola wykonania prac polegać będzie na wizualnej ocenie kompletność wykonania prac oraz zgodności ze Sztuką Budowlaną. 7. SPOSÓB ODBIORU ROBÓT 7.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST PODSTAWA PŁATNOŚCI 8.1 Zasady ogólne Ogólne zasady dotyczące płatności za wykonane roboty podano w TS-M Cena ryczałtowa Cena ryczałtowa wykonania Robót obejmuje: - zabezpieczenie terenu Robót, - dostawa i montaŝ elementów rodzaju, jakości i wymiarów określonych w Dokumentacji Projektowej i ST, - koszt niezbędnego sprzętu, - utrzymanie elementów na czas trwania robót. - uprzątnięcie terenu Robót. 9. PRZEPISY ZWIĄZANE 1) PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 2) PN-63/B Roboty betonowe i Ŝelbetowe. Wymagania techniczne 3) PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe.
