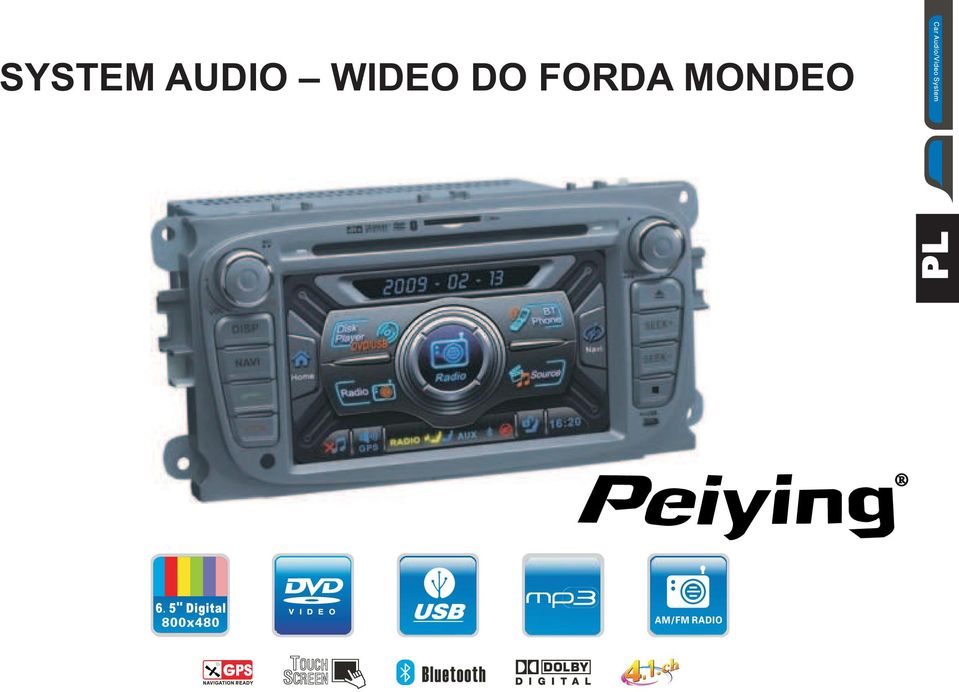

1 SYSTEM AUDIO WIDEO DO FORDA MONDEO

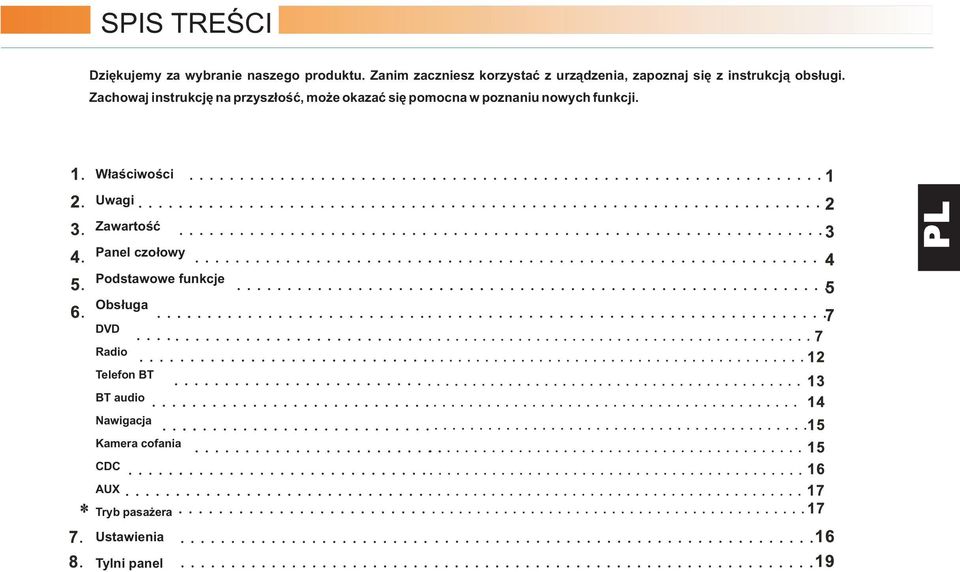

2 SPIS TREŚCI Dziękujemy za wybranie naszego produktu. Zanim zaczniesz korzystać z urządzenia, zapoznaj się z instrukcją obsługi. Zachowaj instrukcję na przyszłość, może okazać się pomocna w poznaniu nowych funkcji. Właściwości Uwagi Zawartość Panel czołowy Podstawowe funkcje Obsługa DVD Radio Telefon BT BT audio Nawigacja Kamera cofania CDC AUX Tryb pasażera Ustawienia Tylni panel

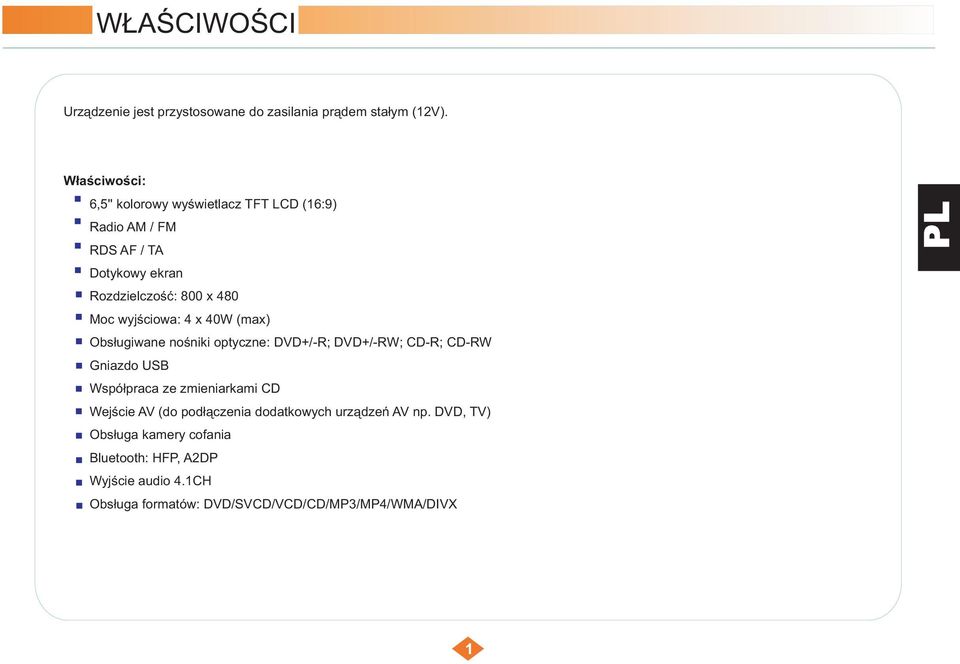

3 WŁAŚCIWOŚCI Urządzenie jest przystosowane do zasilania prądem stałym (12V). Właściwości: 6,5'' kolorowy wyświetlacz TFT LCD (16:9) Radio AM / FM RDS AF / TA Dotykowy ekran Rozdzielczość: 800 x 480 Moc wyjściowa: 4 x 40W (max) Obsługiwane nośniki optyczne: DVD+/-R ; DVD+/-RW ; CD-R ; CD-RW Gniazdo USB Współpraca ze zmieniarkami CD Wejście AV (do podłączenia dodatkowych urządzeń AV np. DVD, TV) Obsługa kamery cofania Bluetooth: HFP, A2DP Wyjście audio 4.1CH Obsługa formatów: DVD/SVCD/VCD/CD/MP3/MP4/WMA/DIVX

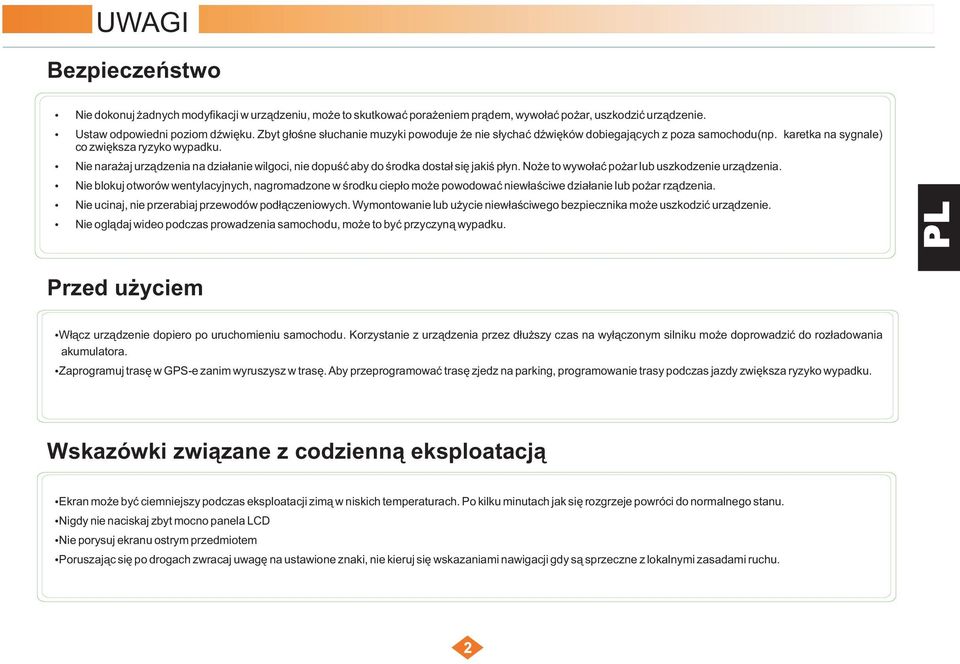

4 UWAGI Bezpieczeństwo Nie dokonuj żadnych modyfikacji w urządzeniu, może to skutkować porażeniem prądem, wywołać pożar, uszkodzić urządzenie. Ustaw odpowiedni poziom dźwięku. Zbyt głośne słuchanie muzyki powoduje że nie słychać dźwięków dobiegających z poza samochodu(np. karetka na sygnale) co zwiększa ryzyko wypadku. Nie narażaj urządzenia na działanie wilgoci, nie dopuść aby do środka dostał się jakiś płyn. Noże to wywołać pożar lub uszkodzenie urządzenia. Nie blokuj otworów wentylacyjnych, nagromadzone w środku ciepło może powodować niewłaściwe działanie lub pożar rządzenia. Nie ucinaj, nie przerabiaj przewodów podłączeniowych. Wymontowanie lub użycie niewłaściwego bezpiecznika może uszkodzić urządzenie. Nie oglądaj wideo podczas prowadzenia samochodu, może to być przyczyną wypadku. Przed użyciem Włącz urządzenie dopiero po uruchomieniu samochodu. Korzystanie z urządzenia przez dłuższy czas na wyłączonym silniku może doprowadzić do rozładowania akumulatora. Zaprogramuj trasę w GPS-e zanim wyruszysz w trasę.aby przeprogramować trasę zjedz na parking, programowanie trasy podczas jazdy zwiększa ryzyko wypadku. Wskazówki związane z codzienną eksploatacją Ekran może być ciemniejszy podczas eksploatacji zimą w niskich temperaturach. Po kilku minutach jak się rozgrzeje powróci do normalnego stanu. Nigdy nie naciskaj zbyt mocno panela LCD Nie porysuj ekranu ostrym przedmiotem Poruszając się po drogach zwracaj uwagę na ustawione znaki, nie kieruj się wskazaniami nawigacji gdy są sprzeczne z lokalnymi zasadami ruchu.

5 ZAWARTOŚĆ Kabel zasilający Kabel audio 4.1 Kabel AV In Antena GPS Rysik Kable zmieniarki CD Kabel USB Rękawiczki Przewody połączeniowe

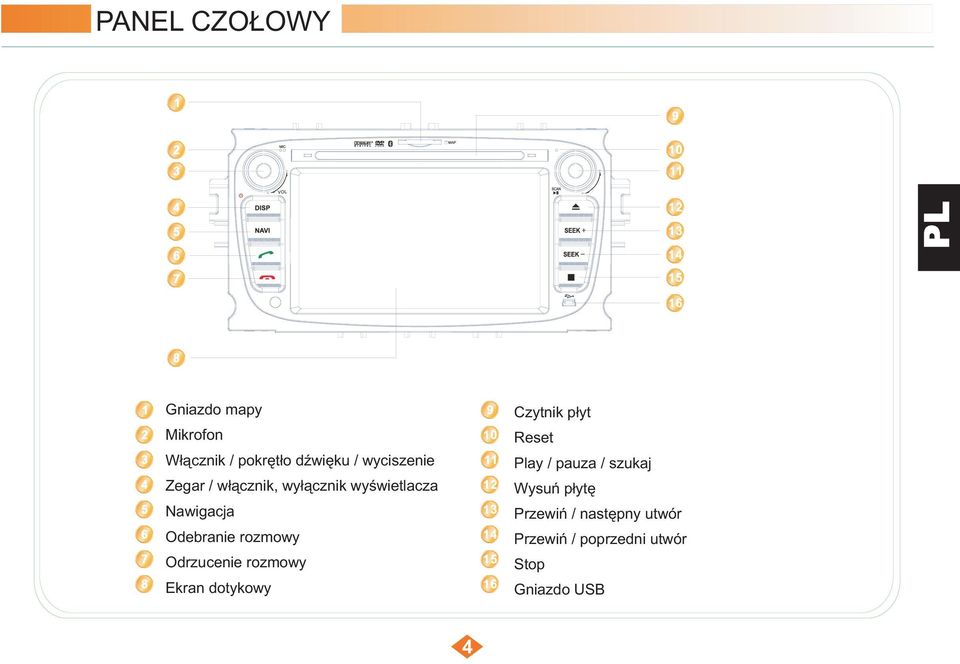

6 PANEL CZOŁOWY Gniazdo mapy Mikrofon Włącznik / pokrętło dźwięku / wyciszenie Zegar / włącznik, wyłącznik wyświetlacza Nawigacja Odebranie rozmowy Odrzucenie rozmowy Ekran dotykowy Czytnik płyt Reset Play / pauza / szukaj Wysuń płytę Przewiń / następny utwór Przewiń / poprzedni utwór Stop Gniazdo USB 4

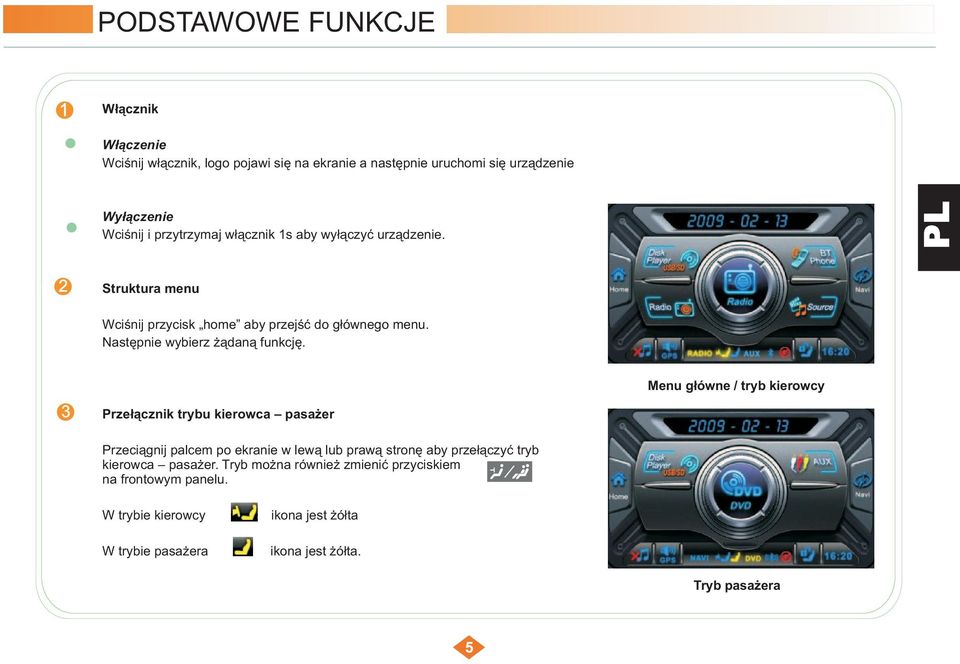

7 PODSTAWOWE FUNKCJE Włącznik Włączenie Wciśnij włącznik, logo pojawi się na ekranie a następnie uruchomi się urządzenie Wyłączenie Wciśnij i przytrzymaj włącznik 1s aby wyłączyć urządzenie. Struktura menu Wciśnij przycisk home aby przejść do głównego menu. Następnie wybierz żądaną funkcję. Menu główne / tryb kierowcy Przełącznik trybu kierowca pasażer Przeciągnij palcem po ekranie w lewą lub prawą stronę aby przełączyć tryb kierowca pasażer. Tryb można również zmienić przyciskiem na frontowym panelu. W trybie kierowcy ikona jest żółta W trybie pasażera ikona jest żółta. Tryb pasażera

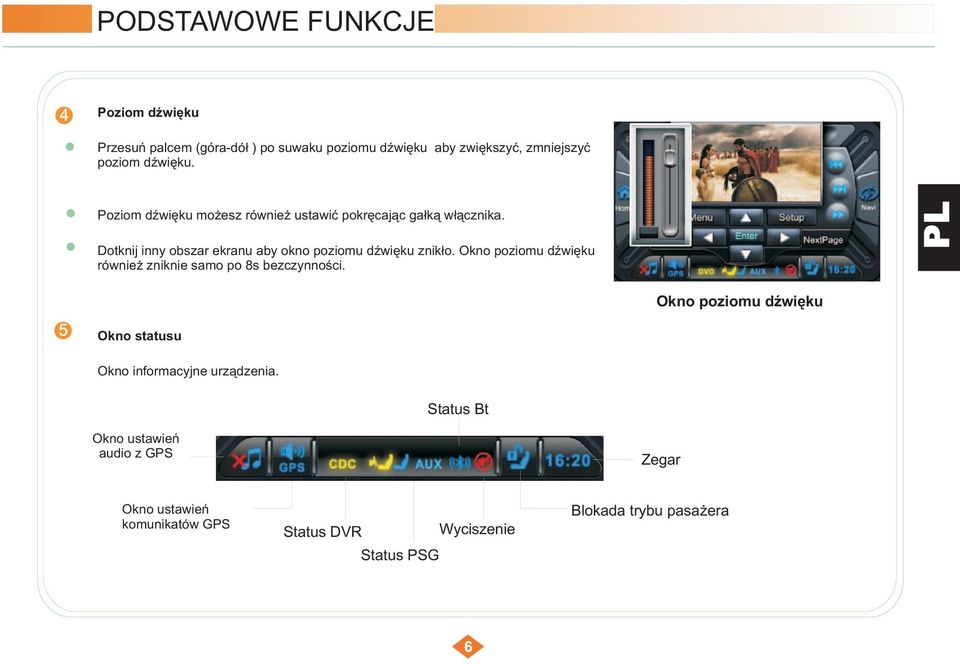

8 PODSTAWOWE FUNKCJE Poziom dźwięku Przesuń palcem (góra-dół ) po suwaku poziomu dźwięku aby zwiększyć, zmniejszyć poziom dźwięku. Poziom dźwięku możesz również ustawić pokręcając gałką włącznika. Dotknij inny obszar ekranu aby okno poziomu dźwięku znikło. Okno poziomu dźwięku również zniknie samo po 8s bezczynności. Okno poziomu dźwięku Okno statusu Okno informacyjne urządzenia. Status Bt Okno ustawień audio z GPS Zegar Okno ustawień komunikatów GPS Status DVR Status PSG Wyciszenie Blokada trybu pasażera

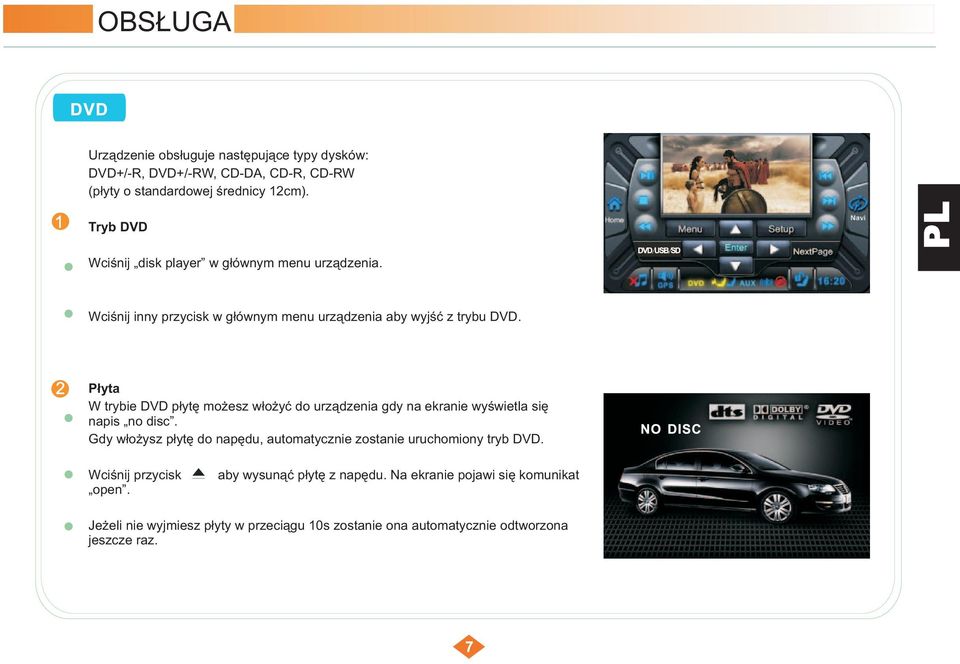

9 OBSŁUGA Urządzenie obsługuje następujące typy dysków: DVD+/-R, DVD+/-RW, CD-DA, CD-R, CD-RW (płyty o standardowej średnicy 12cm). Tryb DVD Wciśnij disk player w głównym menu urządzenia. Wciśnij inny przycisk w głównym menu urządzenia aby wyjść z trybu DVD. Płyta W trybie DVD płytę możesz włożyć do urządzenia gdy na ekranie wyświetla się napis no disc. Gdy włożysz płytę do napędu, automatycznie zostanie uruchomiony tryb DVD. Wciśnij przycisk aby wysunąć płytę z napędu. Na ekranie pojawi się komunikat open. Jeżeli nie wyjmiesz płyty w przeciągu 10s zostanie ona automatycznie odtworzona jeszcze raz.

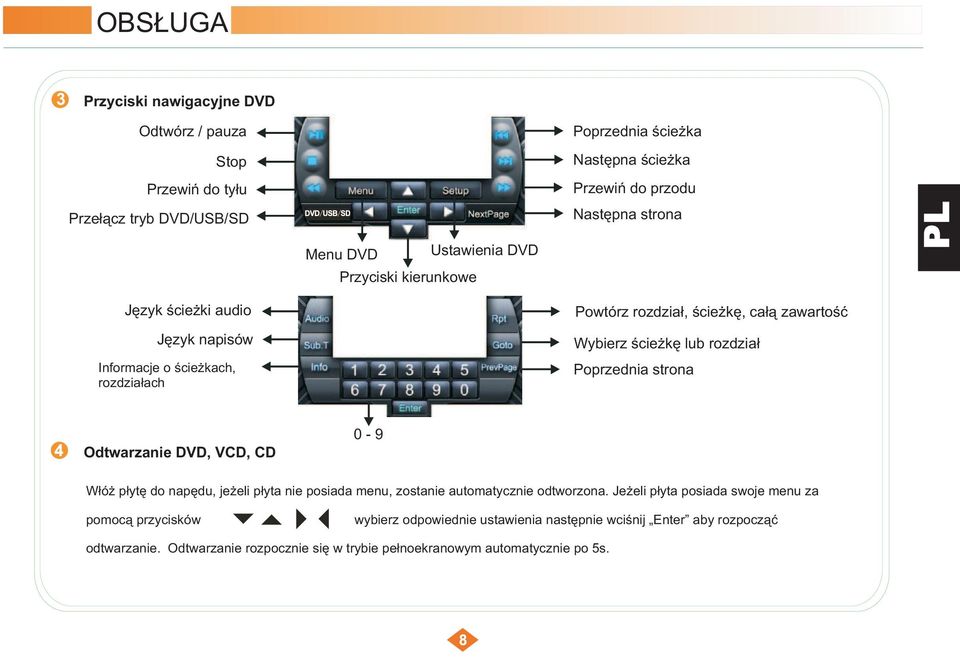

10 OBSŁUGA Przyciski nawigacyjne DVD Odtwórz / pauza Poprzednia ścieżka Stop Następna ścieżka Przewiń do tyłu Przewiń do przodu Przełącz tryb DVD/USB/SD Menu DVD Ustawienia DVD Następna strona Przyciski kierunkowe Język ścieżki audio Powtórz rozdział, ścieżkę, całą zawartość Język napisów Wybierz ścieżkę lub rozdział Informacje o ścieżkach, rozdziałach Poprzednia strona Odtwarzanie DVD, VCD, CD 0-9 Włóż płytę do napędu, jeżeli płyta nie posiada menu, zostanie automatycznie odtworzona. Jeżeli płyta posiada swoje menu za pomocą przycisków wybierz odpowiednie ustawienia następnie wciśnij Enter aby rozpocząć odtwarzanie. Odtwarzanie rozpocznie się w trybie pełnoekranowym automatycznie po 5s.

11 OBSŁUGA Odtwarzanie plików MP3, MP4, JPEG Po włożeniu płyty która zawiera pliki MP3, JPEG lub MPEG pojawi się ekran menu. Za pomocą przycisków wybierz typ plików które chcesz odtworzyć i potwierdź przyciskiem Enter. Wciśnij przycisk aby przejść do listy plików, za pomocą przycisków wybierz plik który chcesz odtworzyć. Podczas przeglądania zdjęć możesz użyć strzałek aby obrócić zdjęcie. Obrót przeciwnie do ruchu wskazówek zegara Obrót zgodnie ze wskazówkami zegara Obrót góra - dół Obrót lewo - prawo Odtwarzanie multimediów z USB Podłącz USB do urządzenia W trybie DVD wciśnij przycisk DVD/USB/SD aby przełączyć się w tryb USB. Zawartość pamięci zostanie wyświetlona na ekranie. Za pomocą przycisków wybierz plik który chcesz odtworzyć, wciśnij Enter aby potwierdzić wybór i rozpocząć odtwarzanie.

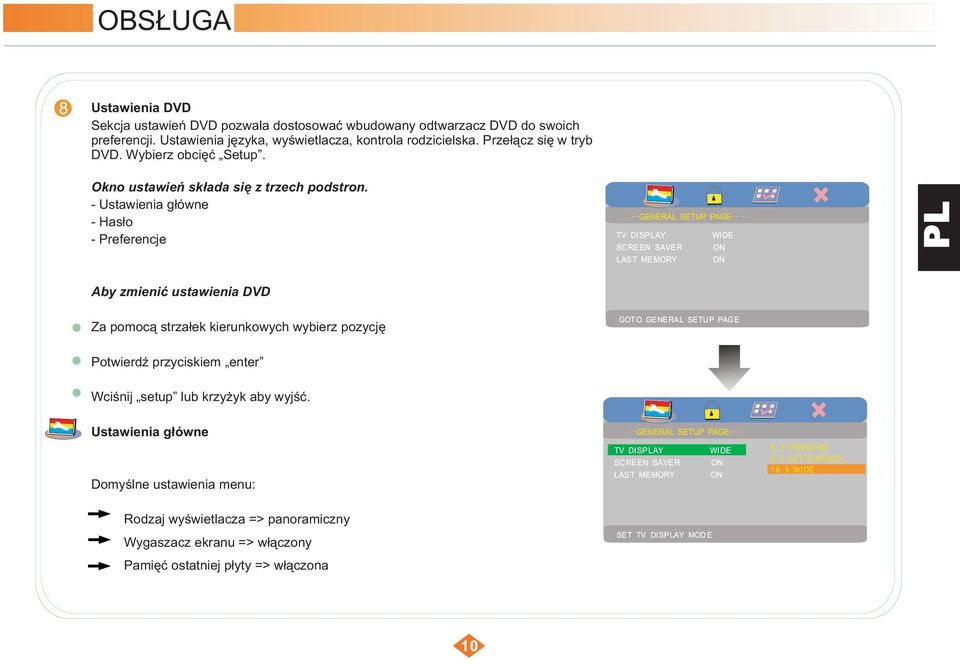

12 OBSŁUGA Ustawienia DVD Sekcja ustawień DVD pozwala dostosować wbudowany odtwarzacz DVD do swoich preferencji. Ustawienia języka, wyświetlacza, kontrola rodzicielska. Przełącz się w tryb DVD. Wybierz obcięć Setup. Okno ustawień składa się z trzech podstron. - Ustawienia główne - Hasło - Preferencje Aby zmienić ustawienia DVD Za pomocą strzałek kierunkowych wybierz pozycję Potwierdź przyciskiem enter Wciśnij setup lub krzyżyk aby wyjść. Ustawienia główne Domyślne ustawienia menu: Rodzaj wyświetlacza => panoramiczny Wygaszacz ekranu => włączony Pamięć ostatniej płyty => włączona

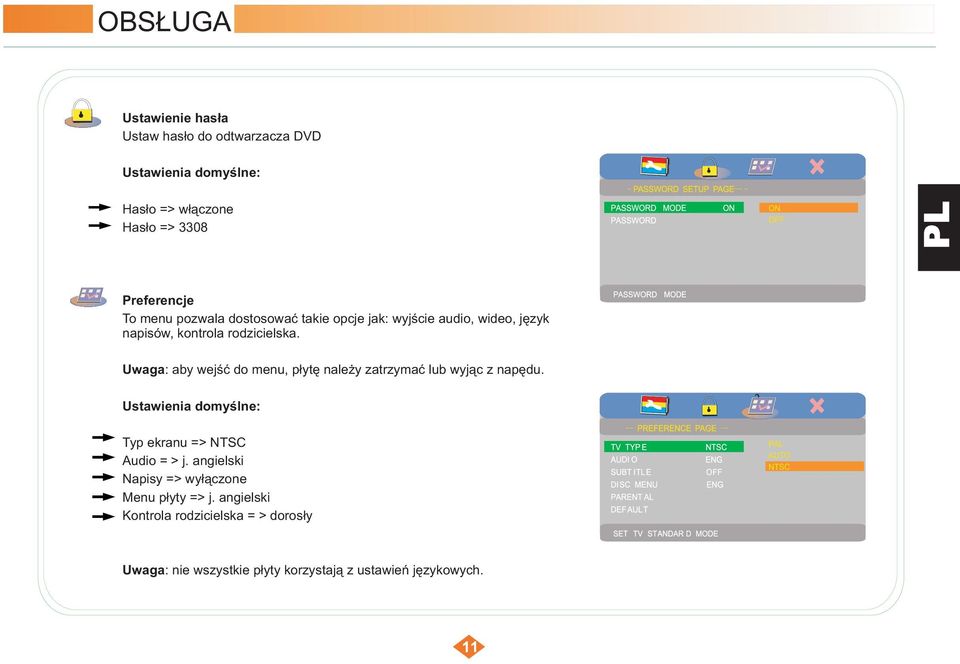

13 OBSŁUGA Ustawienie hasła Ustaw hasło do odtwarzacza DVD Ustawienia domyślne: Hasło => włączone Hasło => 3308 Preferencje To menu pozwala dostosować takie opcje jak: wyjście audio, wideo, język napisów, kontrola rodzicielska. Uwaga: aby wejść do menu, płytę należy zatrzymać lub wyjąc z napędu. Ustawienia domyślne: Typ ekranu => NTSC Audio = > j. angielski Napisy => wyłączone Menu płyty => j. angielski Kontrola rodzicielska = > dorosły Uwaga: nie wszystkie płyty korzystają z ustawień językowych.

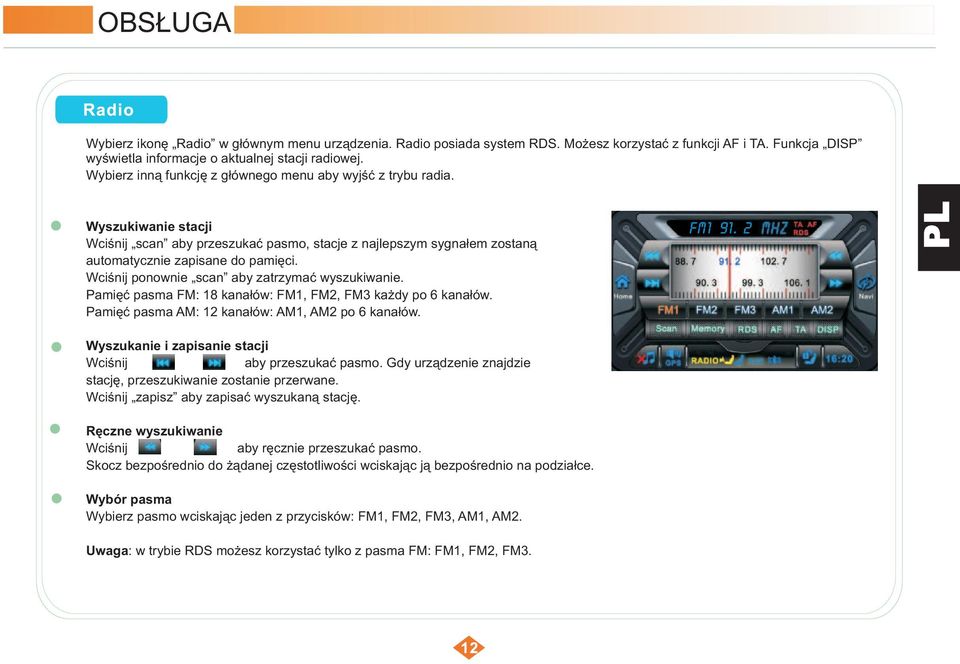

14 OBSŁUGA Wybierz ikonę R adio w głównym menu urządzenia. Radio posiada system RDS. Możesz korzystać z funkcji AF i TA. Funkcja DISP wyświetla informacje o aktualnej stacji radiowej. Wybierz inną funkcję z głównego menu aby wyjść z trybu radia. Wyszukiwanie stacji Wciśnij scan aby przeszukać pasmo, stacje z najlepszym sygnałem zostaną automatycznie zapisane do pamięci. Wciśnij ponownie scan aby zatrzymać wyszukiwanie. Pamięć pasma FM: 18 kanałów: FM1, FM2, FM3 każdy po 6 kanałów. Pamięć pasma AM: 12 kanałów: AM1, AM2 po 6 kanałów. Wyszukanie i zapisanie stacji Wciśnij aby przeszukać pasmo. Gdy urządzenie znajdzie stację, przeszukiwanie zostanie przerwane. Wciśnij zapisz aby zapisać wyszukaną stację. Ręczne wyszukiwanie Wciśnij aby ręcznie przeszukać pasmo. Skocz bezpośrednio do żądanej częstotliwości wciskając ją bezpośrednio na podziałce. Wybór pasma Wybierz pasmo wciskając jeden z przycisków: FM1, FM2, FM3, AM1, AM2. Uwaga: w trybie RDS możesz korzystać tylko z pasma FM: FM1, FM2, FM3.

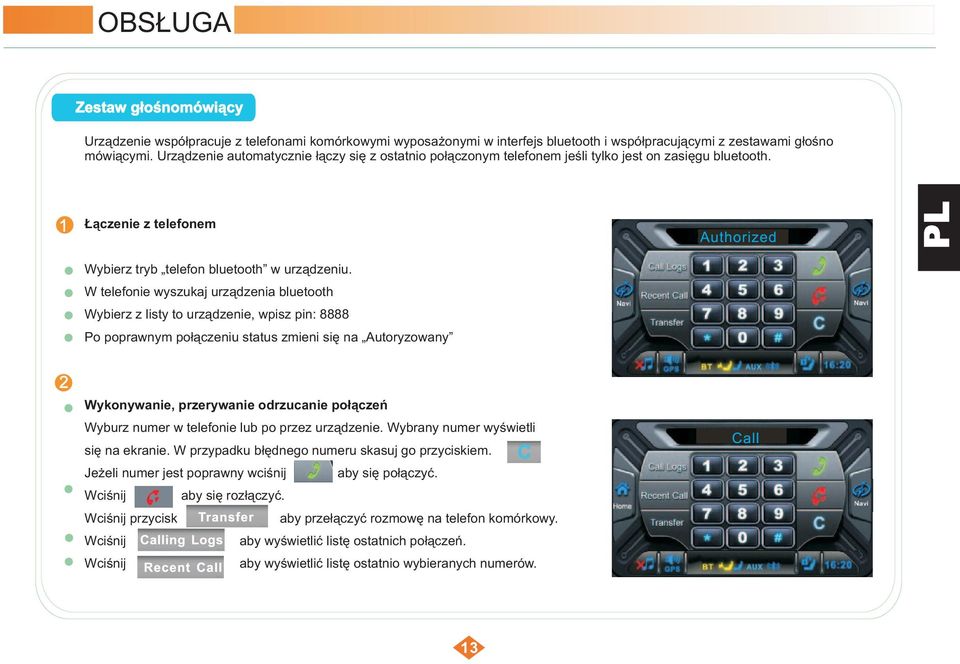

15 OBSŁUGA Zestaw głośnomówiący Urządzenie współpracuje z telefonami komórkowymi wyposażonymi w interfejs bluetooth i współpracującymi z zestawami głośno mówiącymi. Urządzenie automatycznie łączy się z ostatnio połączonym telefonem jeśli tylko jest on zasięgu bluetooth. Łączenie z telefonem Wybierz tryb telefon bluetooth w urządzeniu. W telefonie wyszukaj urządzenia bluetooth Wybierz z listy to urządzenie, wpisz pin: 8888 Po poprawnym połączeniu status zmieni się na Autoryzowany Wykonywanie, przerywanie odrzucanie połączeń Wyburz numer w telefonie lub po przez urządzenie. Wybrany numer wyświetli się na ekranie. W przypadku błędnego numeru skasuj go przyciskiem. Jeżeli numer jest poprawny wciśnij aby się połączyć. Wciśnij aby się rozłączyć. Wciśnij przycisk aby przełączyć rozmowę na telefon komórkowy. Wciśnij aby wyświetlić listę ostatnich połączeń. Wciśnij aby wyświetlić listę ostatnio wybieranych numerów.

16 OBSŁUGA Przychodzące połączenie W przypadku nadejścia połączenia wyświetli się okno jak na rysunku. Wciśnij jeden z przycisków aby odebrać lub odrzucić połączenie. Audio przez Bluetooth Jeżeli twój telefon posiada funkcję audio bluetooth możesz odtwarzać utwory audio z telefonu w systemie nagłośnienia samochodu. Połącz telefon z urządzeniem za pomocą bluetooth, włącz funkcję audio bluetooth w telefonie. Utwory odtwarzane w telefonie będzie słychać w głośnikach w samochodzie. Aby wejść do menu audio bluetooth w urządzeniu wybierz Źródło w głównym menu, następnie Bt audio. Podczas odtwarzania muzyki masz do dyspozycji przyciski nawigacyjne: Poprzedni utwór Odtwórz / pauza Następny utwór Stop Wybierz inną funkcję w urządzeniu lub wyłącz odtwarzacz audio w telefonie aby przerwać odtwarzanie

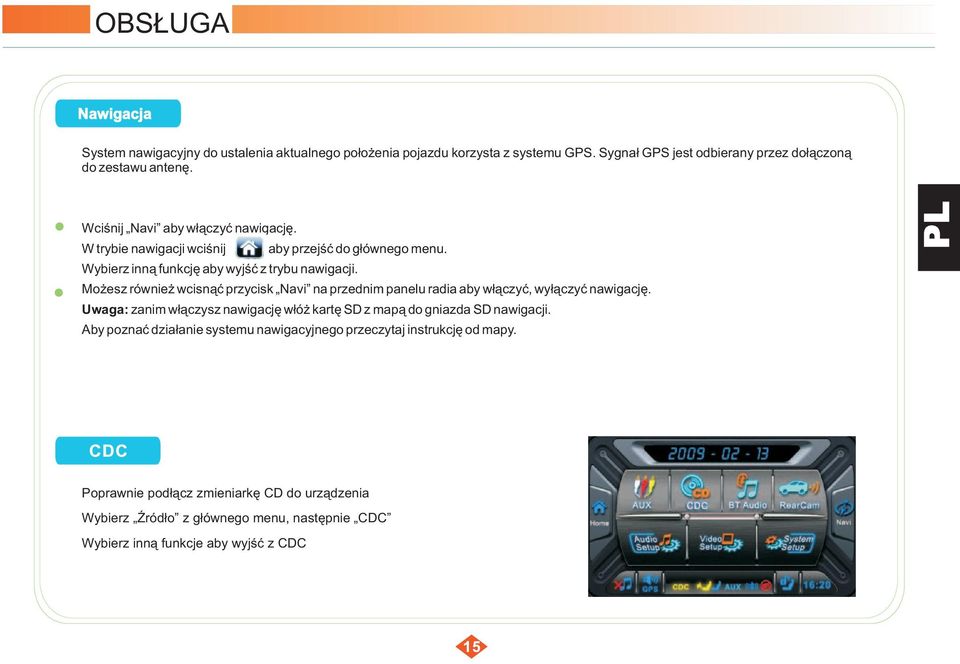

17 OBSŁUGA Nawigacja System nawigacyjny do ustalenia aktualnego położenia pojazdu korzysta z systemu GPS. Sygnał GPS jest odbierany przez dołączoną do zestawu antenę. Wciśnij N avi aby włączyć nawigację. W trybie nawigacji wciśnij aby przejść do głównego menu. Wybierz inną funkcję aby wyjść z trybu nawigacji. Możesz również wcisnąć przycisk Navi na przednim panelu radia aby włączyć, wyłączyć nawigację. Uwaga: zanim włączysz nawigację włóż kartę SD z mapą do gniazda SD nawigacji. Aby poznać działanie systemu nawigacyjnego przeczytaj instrukcję od mapy. Poprawnie podłącz zmieniarkę CD do urządzenia Wybierz Źródło z głównego menu, następnie CDC Wybierz inną funkcje aby wyjść z CDC

18 OBSŁUGA Odtwarza 10s każdej ścieżki Powtarza utwór Odtwarzanie losowe Odtwarza poprzedni dysk Odtwarza następny dysk Poprzedni utwór Play / pauza Przewija do tyłu Następny utwór Stop Przewija do przodu Kamera cofania Upewnij się czy kamera cofania jest poprawnie podłączona do urządzenia. Wybierz źródło z głównego menu, następnie ustawienia systemu. Na pierwszej stronie w pozycji kamera cofania wybierz On. Kamera cofania będzie włączać się automatycznie po włączeniu wstecznego biegu. Uwaga: w trybie kamera cofania nie ma dźwięku.

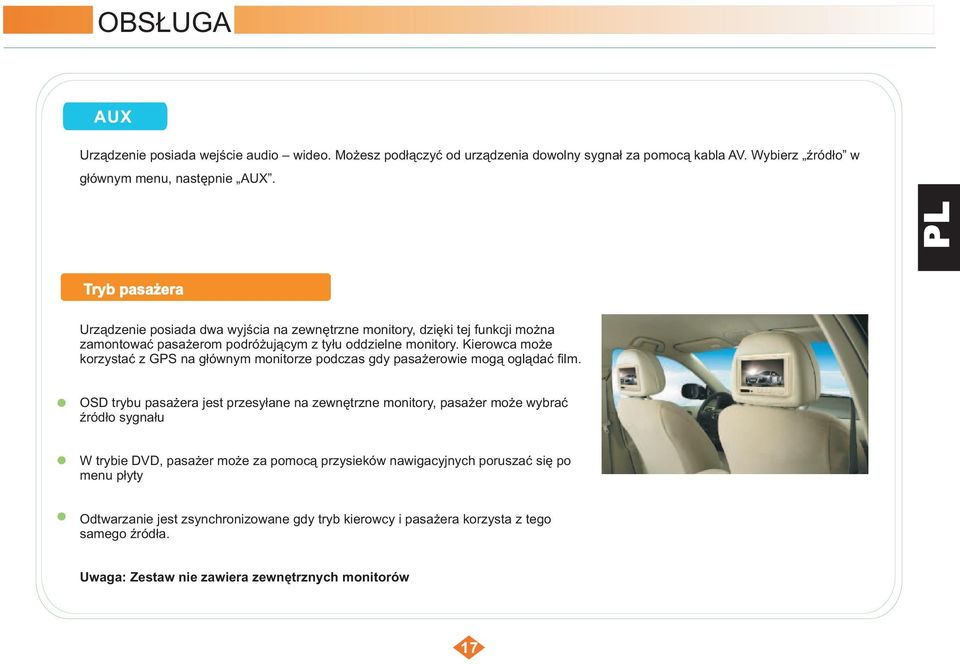

19 OBSŁUGA Urządzenie posiada wejście audio wideo. Możesz podłączyć od urządzenia dowolny sygnał za pomocą kabla AV. Wybierz źródło w głównym menu, następnie AUX. Tryb pasażera Urządzenie posiada dwa wyjścia na zewnętrzne monitory, dzięki tej funkcji można zamontować pasażerom podróżującym z tyłu oddzielne monitory. Kierowca może korzystać z GPS na głównym monitorze podczas gdy pasażerowie mogą oglądać film. OSD trybu pasażera jest przesyłane na zewnętrzne monitory, pasażer może wybrać źródło sygnału W trybie DVD, pasażer może za pomocą przysieków nawigacyjnych poruszać się po menu płyty Odtwarzanie jest zsynchronizowane gdy tryb kierowcy i pasażera korzysta z tego samego źródła. Uwaga: Zestaw nie zawiera zewnętrznych monitorów

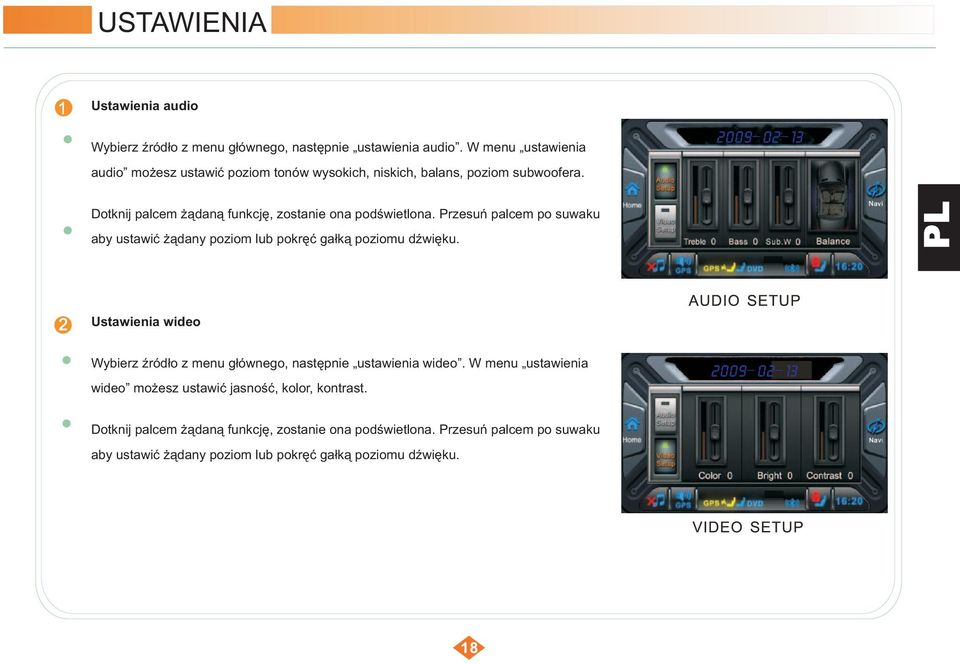

20 USTAWIENIA Ustawienia audio Wybierz źródło z menu głównego, następnie ustawienia audio. W menu ustawienia audio możesz ustawić poziom tonów wysokich, niskich, balans, poziom subwoofera. Dotknij palcem żądaną funkcję, zostanie ona podświetlona. Przesuń palcem po suwaku aby ustawić żądany poziom lub pokręć gałką poziomu dźwięku. Ustawienia wideo Wybierz źródło z menu głównego, następnie ustawienia wideo. W menu ustawienia wideo możesz ustawić jasność, kolor, kontrast. Dotknij palcem żądaną funkcję, zostanie ona podświetlona. Przesuń palcem po suwaku aby ustawić żądany poziom lub pokręć gałką poziomu dźwięku.

21 USTAWIENIA Ustawienia systemu Wybierz źródło z menu głównego, następnie ustawienia systemowe. W ustawieniach systemu możesz skonfigurować następujące parametry: Pokaż logo: Po włączeniu tej opcji podczas uruchamiania będzie wyświetlane logo Kamera cofania: Po włączeniu tej opcji gdy zostanie włączony wsteczny bieg na ekranie pojawi się automatycznie obraz z kamery cofania. Poziom jasności Ustaw poziom jasności ekranu Dźwięku przycisków Włącza / wyłącza dźwięk przy naciśnięciu przycisku

22 USTAWIENIA Kalibracja Funkcja kalibruje ekran dotykowy. Dotykaj pojawiające się na ekranie znaczki + aby skalibrować ekran. Domyślne Przywraca domyślne ustawienia urządzenia. Strona pomocy Wciśnij aby wyświetlić stronę z pomocą. O urządzeniu Wyświetla informacje o wersji oprogramowania. Wybór AUX Wybierz źródło sygnału wejściowego AUX: TV lub AUX

23 TYLNI PANEL Gniazdo AV IN Gniazdo kamery Zewnętrzny monitor 1 Zewnętrzny monitor 2 Gniazdo anteny GPS Sterowanie urządzeniem Zasilanie Zmieniarka Wyjście 4.1 ch
