1 SPIS SZCZEGÓŁOWYCH SPECYFIKACJI TECHNICZNYCH do projektu PRZEBUDOWY MOSTU W CIĄGU DROGI POWIATOWEJ NR 1078R RUDNIK NAD SANEM PIKUŁY W KM Wymagania ogólne ROBOTY DROGOWE ROBOTY ZIEMNE Roboty ziemne. Wymagania ogólne Wykonanie wykopów w gruntach i-v kat Wykonanie wykopów mechanicznie w gruntach kat. I-V z transportem urobku Wykonanie nasypów Wykonanie nasypów mechanicznie z gruntu kat. I-VI z pozyskaniem i transportem gruntu na odl. 15km PODBUDOWY Oczyszczenie i skropienie warstw konstrukcyjnych Oczyszczenie warstw konstrukcyjnych ręcznie Skropienie warstw konstrukcyjnych emulsją asfaltową Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, warstwa dolna, gr. warstwy cm NAWIERZCHNIE Nawierzchnia z betonu asfaltowego Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/16, warstwa wiążąca wzmacniająca, gr. warstwy 5 cm Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20, warstwa wiążąca wzmacniająca, gr. warstwy 8 cm Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/12.8, warstwa ścieralna, gr. warstwy 4 cm ELEMENTY ULIC Krawężniki betonowe Ustawienie krawężników betonowych o wymiarach 20x30 cm na ławie betonowej Chodniki z brukowej kostki betonowej Wykonanie nawierzchni na chodniku z kostki betonowej grub. 8cm na podsypce cem-piask 15cm Obrzeża betonowe Ustawienie obrzeży betonowych o wymiarach 30 8 cm A STAL ZBROJENIOWA ROBOTY MOSTOWE A BETON KONSTRUKCYJNY PRACE PRZYGOTOWAWCZE PRACE POMIAROWE Wytyczenie geodezyjne drogowego obiektu inżynierskiego Wytyczenie mostu jednoprzęsłowego FUNDAMENTY PALE WBIJANE Pale prefabrykowane żelbetowe Zakup pali prefabrykowanych żelbetowych Wbicie pali pref. żelbetowych o wym. 40x40 cm bez złącza - na lądzie Wykonanie próbnego obciążenia żelbetowego pala prefabrykowanego - obc. Statyczne Strona 3 z 215 Spis treści STWiORB

2 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA ŁAWY FUNDAMENTOWE Ławy fundamentowe - bez zabezpieczenia wykopu Wykonanie podbudowy ław fundamentowych, beton kl. C 12/15 [B-15] Wykonanie ław fundamentowych w deskowaniu, beton kl. C 30/37 [B-35] - bez zabezpieczenia wykopu - na lądzie Wykonanie i montaż drobnych konstrukcji stalowych Przygotowanie i montaż zbrojenia ław KORPUSY PODPÓR I KONSTRUKCJE OPOROWE KONSTRUKCJE OPOROWE Konstrukcje oporowe z betonu zbrojonego Wykonanie podbudowy konstrukcji oporowej, beton kl. C 12/15 [B-15] Wykonanie konstrukcji oporowej o wysokości do 4 m z betonu klasy C 30/37 [B-35] - na lądzie Przygotowanie i montaż zbrojenia konstrukcji oporowej USTROJE NOŚNE USTROJE STALOWE Ustrój stalowy o przekroju skrzynkowym/łukowym z blachy falistej ocynkowanej o dużej sztywności Zakup elementów konstrukcji nośnej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności Montaż konstrukcji nośnej stalowej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności, wzmocnionej żebrami - nad wodą Wykonanie wieńców skrajnych ustroju z betonu konstrukcyjnego -nad wodą Wykonanie zasypki inżynierskiej konstrukcji stalowej z blach falistych gruntem niespoistym Przygotowanie i montaż zbrojenia wieńców skrajnych HYDROIZOLACJA IZOLACJE POWŁOKOWE Powłokowa izolacja bitumiczna - "na zimno" Wykonanie powłokowej izolacji bitumicznej układanej "na zimno" WYPOSAŻENIE BARIERY OCHRONNE Bariery ochronne stalowe - o ograniczonej podatności Montaż bariery ochronnej jednostronnej o rozstawie słupków m Bariero-poręcze Montaż bariero-poręczy o rozstawie słupków 1.0 m ROBOTY PRZYOBIEKTOWE ODWODNIENIE ZASYPKI PRZYCZÓŁKA Odwodnienie zasypki przyczółka Wykonanie odwodnienia zasypki mostu z użyciem geokompozytów drenażowych Wykonanie odwodnienia zasypki mostu z użyciem folii kubełkowej Wykonanie odwodnienia zasypki mostu z użyciem rurek drenarskich UMOCNIENIE SKARP STOŻKÓW PRZYCZÓŁKÓW Umocnienie skarp stożków przyczółkowych Wykonanie umocnienia skarp czołowych mostu brukiem z płyt betonowych drobnowymiarowych grub.12 cm PUNKTY POMIAROWE Punkty pomiarowe Umieszczenie w pobliżu obiektu znaków wysokościowych z dowiązaniem ich do niwelacji państwowej ROBOTY REGULACYJNE Umocnienie konstrukcjami kamiennymi skarp i dna rzek, kanałów i rowów Wykonanie narzutu kamiennego z brzegu Umocnienie modułowymi konstrukcjami gabionowymi brzegów i dna rzek, kanałów i rowów Wykonanie konstrukcji modułowej gabionów "prostej" - na lądzie Spis treści STWiORB Strona 4 z 215

3 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. WSTĘP D M WYMAGANIA OGÓLNE 1.1. Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych (STWiORB) Przedmiotem niniejszej STWiORB są wymagania ogólne dotyczące wykonania robót, które zostaną wykonane w ramach projektu podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania STWiORB Szczegółowe Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych stanowią część Dokumentów Przetargowych i Kontraktowych i należy je stosować w zlecaniu i wykonaniu Robót opisanych w podpunkcie 1.1. Przez Szczegółowe Specyfikacje Techniczne należy rozumieć Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych w rozumieniu ustawy Prawo zamówień publicznych Zakres Robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne wspólne dla Robót objętych realizacją zadania w p.1.1., wyszczególnione w następujących STWiORB: ROBOTY DROGOWE ROBOTY ZIEMNE Roboty ziemne. Wymagania ogólne Wykonanie wykopów w gruntach i-v kat Wykonanie wykopów mechanicznie w gruntach kat. I-V z transportem urobku Wykonanie nasypów Wykonanie nasypów mechanicznie z gruntu kat. I-VI z pozyskaniem i transportem gruntu na odl. 15km PODBUDOWY Oczyszczenie i skropienie warstw konstrukcyjnych Oczyszczenie warstw konstrukcyjnych ręcznie Skropienie warstw konstrukcyjnych emulsją asfaltową Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, warstwa dolna, gr. warstwy cm NAWIERZCHNIE Nawierzchnia z betonu asfaltowego Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/16, warstwa wiążąca wzmacniająca, gr. warstwy 5 cm Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20, warstwa wiążąca wzmacniająca, gr. warstwy 8 cm Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/12.8, warstwa ścieralna, gr. warstwy 4 cm ELEMENTY ULIC Krawężniki betonowe Ustawienie krawężników betonowych o wymiarach 20x30 cm na ławie betonowej Chodniki z brukowej kostki betonowej Wykonanie nawierzchni na chodniku z kostki betonowej grub. 8cm na podsypce cem-piask 15cm Obrzeża betonowe Ustawienie obrzeży betonowych o wymiarach 30 8 cm A A STAL ZBROJENIOWA BETON KONSTRUKCYJNY ROBOTY MOSTOWE Strona 5 z 215 STWiORB D-M

4 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA PRACE PRZYGOTOWAWCZE PRACE POMIAROWE Wytyczenie geodezyjne drogowego obiektu inżynierskiego Wytyczenie mostu jednoprzęsłowego FUNDAMENTY PALE WBIJANE Pale prefabrykowane żelbetowe Zakup pali prefabrykowanych żelbetowych Wbicie pali pref. żelbetowych o wym. 40x40 cm bez złącza - na lądzie Wykonanie próbnego obciążenia żelbetowego pala prefabrykowanego - obc. Statyczne ŁAWY FUNDAMENTOWE Ławy fundamentowe - bez zabezpieczenia wykopu Wykonanie podbudowy ław fundamentowych, beton kl. C 12/15 [B-15] Wykonanie ław fundamentowych w deskowaniu, beton kl. C 30/37 [B-35] - bez zabezpieczenia wykopu - na lądzie Wykonanie i montaż drobnych konstrukcji stalowych Przygotowanie i montaż zbrojenia ław KORPUSY PODPÓR I KONSTRUKCJE OPOROWE KONSTRUKCJE OPOROWE Konstrukcje oporowe z betonu zbrojonego Wykonanie podbudowy konstrukcji oporowej, beton kl. C 12/15 [B-15] Wykonanie konstrukcji oporowej o wysokości do 4 m z betonu klasy C 30/37 [B-35] - na lądzie Przygotowanie i montaż zbrojenia konstrukcji oporowej USTROJE NOŚNE USTROJE STALOWE Ustrój stalowy o przekroju skrzynkowym/łukowym z blachy falistej ocynkowanej o dużej sztywności Zakup elementów konstrukcji nośnej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności Montaż konstrukcji nośnej stalowej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności, wzmocnionej żebrami - nad wodą Wykonanie wieńców skrajnych ustroju z betonu konstrukcyjnego -nad wodą Wykonanie zasypki inżynierskiej konstrukcji stalowej z blach falistych gruntem niespoistym Przygotowanie i montaż zbrojenia wieńców skrajnych HYDROIZOLACJA IZOLACJE POWŁOKOWE Powłokowa izolacja bitumiczna - "na zimno" Wykonanie powłokowej izolacji bitumicznej układanej "na zimno" WYPOSAŻENIE BARIERY OCHRONNE Bariery ochronne stalowe - o ograniczonej podatności Montaż bariery ochronnej jednostronnej o rozstawie słupków m Bariero-poręcze Montaż bariero-poręczy o rozstawie słupków 1.0 m ROBOTY PRZYOBIEKTOWE ODWODNIENIE ZASYPKI PRZYCZÓŁKA Odwodnienie zasypki przyczółka Wykonanie odwodnienia zasypki mostu z użyciem geokompozytów drenażowych Wykonanie odwodnienia zasypki mostu z użyciem folii kubełkowej Wykonanie odwodnienia zasypki mostu z użyciem rurek drenarskich UMOCNIENIE SKARP STOŻKÓW PRZYCZÓŁKÓW Umocnienie skarp stożków przyczółkowych STWiORB D-M Strona 6 z 215

5 Wykonanie umocnienia skarp czołowych mostu brukiem z płyt betonowych drobnowymiarowych grub.12 cm PUNKTY POMIAROWE Punkty pomiarowe Umieszczenie w pobliżu obiektu znaków wysokościowych z dowiązaniem ich do niwelacji państwowej ROBOTY REGULACYJNE Umocnienie konstrukcjami kamiennymi skarp i dna rzek, kanałów i rowów Wykonanie narzutu kamiennego z brzegu Umocnienie modułowymi konstrukcjami gabionowymi brzegów i dna rzek, kanałów i rowów Wykonanie konstrukcji modułowej gabionów "prostej" - na lądzie Niezależnie od postanowień Dokumentów Kontraktowych normy państwowe, instrukcje i przepisy wymienione w Specyfikacjach Technicznych będą stosowane przez Wykonawcę w języku polskim Określenia podstawowe Użyte w STWiORB wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Budowla drogowa - obiekt budowlany, nie będący budynkiem, stanowiący całość techniczno-użytkową (drogę) albo jego część stanowiąca odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł) Chodnik - wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych i odpowiednio utwardzony Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (montażowa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących zadanie budowlane na czas jego wykonania, przewidziana do usunięcia po jego zakończeniu Dziennik Budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, służący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów Robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem/Kierownikiem Projektu, Wykonawcą i projektantem Inżynier osoba prawna lub fizyczna, w tym również pracownik Zamawiającego (wyznaczona przez Zamawiającego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za sprawowanie kontroli zgodności realizowanych robót budowlanych z Dokumentacją Projektową STWiORB, przepisami, zasadami wiedzy technicznej oraz postanowieniami Warunków Kontraktu (umowy) Kierownik Projektu osoba wyznaczona przez Zamawiającego (pracownik Zamawiającego) o której wyznaczeniu poinformowany jest Wykonawca i Nadzór, która wypełnia obowiązkijakie wynikają z roli Zamawiającego na mocy Kontraktu Jezdnia - część korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania Robotami i do występowania w jego imieniu w sprawach realizacji Kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielącymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połączenia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni Rejestr Obmiarów - akceptowany przez Inżyniera/Kierownika Projektu zeszyt z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonywanych Robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w Rejestrze Obmiarów podlegają potwierdzeniu przez Inżyniera/Kierownika Projektu Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz Robót Materiały - wszelkie tworzywa niezbędne do wykonania Robót, zgodne z Dokumentacją Projektową i Specyfikacjami Technicznymi, zaakceptowane przez Inżyniera/Kierownika Projektu. Strona 7 z 215 STWiORB D-M

6 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Nawierzchnia - warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. a) Warstwa ścieralna - górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wiążąca - warstwa znajdująca się między warstwą ścieralną a podbudową, zapewniająca lepsze rozłożenie naprężeń w nawierzchni i przekazywanie ich na podbudowę. c) Warstwa wyrównawcza - warstwa służąca do wyrównania nierówności podbudowy lub profilu istniejącej nawierzchni. d) Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. Może ona składać się z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna część podbudowy spełniająca, obok funkcji nośnych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża. Może zawierać warstwę mrozoochronną, odsączającą lub odcinającą. g) Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinająca - warstwa stosowana w celu uniemożliwienia przenikania cząstek drobnych gruntu do warstwy nawierzchni leżącej powyżej. i) Warstwa odsączająca - warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni Niweleta - wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi lub obiektu mostowego Objazd tymczasowy - droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy Odpowiednia (bliska) zgodność - zgodność wykonywanych Robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju Robót budowlanych Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i związanych z nią urządzeń oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze Pobocze - część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni Podłoże nawierzchni - grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania Podłoże ulepszone nawierzchni - górna warstwa podłoża, leżąca bezpośrednio pod nawierzchnią, ulepszona w celu umożliwienia przejęcia ruchu budowlanego i właściwego wykonania nawierzchni Polecenie Inżyniera/Kierownika Projektu - wszelkie polecenia przekazane Wykonawcy przez Inżyniera/Kierownika Projektu, w formie pisemnej, dotyczące sposobu realizacji Robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem Dokumentacji Projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja / przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłużnym) istniejącego połączenia Przepust - budowla o przekroju poprzecznym zamkniętym, przeznaczona do przeprowadzania cieku, szlaku wędrówek zwierząt dziko żyjących lub urządzeń technicznych przez korpus drogowy Przeszkoda naturalna - element środowiska naturalnego, stanowiący utrudnienie w realizacji zadania budowlanego, na przykład dolina, bagno, rzeka, szlak wędrówek dzikich zwierząt, itp Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurociąg, kanał, ciąg pieszy lub rowerowy, itp Przetargowa Dokumentacja Projektowa - część Dokumentacji Projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem Robót. STWiORB D-M Strona 8 z 215

7 Rekultywacja - Roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Kosztorys ofertowy wykaz Robót z podaniem ich ilości w kolejności technologicznej ich wykonania Teren Budowy teren udostępniony przez Zamawiającego dla wykonania na nim Robót oraz inne miejsca wymienione w Kontrakcie jako tworzące część Terenu Budowy Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego pełnienia przewidywanych funkcji techniczno-użytkowych. Zadanie może polegać na wykonywaniu Robót związanych z budową, modernizacją/przebudową, utrzymaniem oraz ochroną budowli drogowej lub jej elementu Ogólne wymagania dotyczące Robót Wykonawca jest odpowiedzialny za jakość wykonanych Robót, bezpieczeństwo wszelkich czynności na Terenie Budowy, metody użyte przy budowie oraz za ich zgodność z Dokumentacją Projektową, STWiORB i poleceniami Inżyniera/Kierownika Projektu Przekazanie Terenu Budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy oraz reperów, Dziennik budowy i Księga Obmiaru robót oraz po dwa egzemplarze Dokumentacji Projektowej (projekt budowlany i projekt wykonawczy ) i dwa komplety STWiORB. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja Projektowa Dokumentacja jaką Zamawiający przekaże Wykonawcy A. Wykaz Dokumentacji Projektowej, która zostanie przekazana Wykonawcy po przyznaniu Kontraktu. Wykonawca po przyznaniu Kontraktu otrzyma od Zamawiającego dwa egzemplarze Dokumentacji Projektowej. Dokumentacja projektowa będzie zawierać: PROJEKT BUDOWLANY 1. Projekt architektoniczno-budowlany PROJEKT WYKONAWCZY 1. Opis techniczny 2. Część rysunkowa 3. Przedmiar robót DOKUMENTACJA PRZETARGOWA Tom I Instrukcja dla wykonawców Tom II Warunki kontraktu Tom III Dokumentacja projektowa Tom IV Część przedmiarowo-kosztorysowa Tom V Szczegółowe specyfikacje techniczne KOSZTORYS INWESTORSKI B. Dokumentacja Projektowa, którą Wykonawca opracuje we własnym zakresie w ramach Ceny Kontraktowej: Wykonawca we własnym zakresie opracuje niżej wymienione dokumentacje, rysunki oraz uzyska wymagane uzgodnienia i przedstawi do akceptacji Inżynierowi: 1. Powykonawczą dokumentację odbiorową (operat kolaudacyjny) w zakresie zgodnym z pkt egz. 2. Miejsc przeznaczonych na tymczasowy lub stały odkład gruntów uzyskanych z wykopów. 3. Miejsc pozyskania materiałów miejscowych. 4. Projekty technologiczne i organizacyjne robót. 5. Projekt Tymczasowej Organizacji ruchu na czas prowadzenia Robót 6. Projekty objazdów tymczasowych o ile występują 7. Projekty fundamentów i konstrukcji wsporczych dla znaków drogowych wg stałej organizacji ruchu, 8. Projekty szczegółowe tablic drogowych stałej organizacji ruchu Strona 9 z 215 STWiORB D-M

8 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 9. Technologię wykonywania wykopów pod fundamenty 10. Zabezpieczenie skarp wykopów i rozkopów fundamentowych 11. Drobne projekty robocze wyszczególnione w Specyfikacjach Technicznych 12. Inwentaryzację geodezyjną powykonawczą Robót - 1 kopię oraz 1 kopię w wersji elektronicznej umożliwiającej edycję format *.dwg, lub *.dxf lub *.dgn. Ponadto Wykonawca sporządzi receptury na wykonanie w szczególności: podbudów oraz warstw wiążących i ścieralnych, mieszanek betonowych dla poszczególnych klas betonu. innych jeżeli wymaga tego technologia robót Dokumentacja Projektowa sporządzona przez Wykonawcę powinna zawierać uzgodnienia z właścicielami terenów przeznaczonych do tymczasowego lub stałego zajęcia oraz stosownymi instytucjami zajmującymi się ochroną środowiska naturalnego. W/w Dokumentację Projektową Wykonawca przedstawi Inżynierowi do akceptacji przed rozpoczęciem robót określonych Kontraktem. Jeżeli w trakcie wykonywania Robót okaże się koniecznym uzupełnienie Rysunków, Wykonawca sporządzi brakujące rysunki i/lub Specyfikacje na własny koszt w 4 egzemplarzach i przedłoży je Inżynierowi/Kierownikowi Projektu do zatwierdzenia. Jeżeli w trakcie wykonywania Robót okaże się koniecznym uzupełnienie Rysunków, do których wykonania zobligowany jest Wykonawca, Wykonawca sporządzi brakujące rysunki i/lub Specyfikacje niezbędne do właściwego wykonania Robót na własny koszt w 4 egzemplarzach i przedłoży je Inżynierowi do zatwierdzenia. Wykonawca jest zobowiązany do wprowadzenia w Projekcie Budowlanym wszystkich zmian dot. nieistotnego odstępstwa od zatwierdzonego Projektu Budowlanego. Koszt wprowadzenia zmian w w/w dokumentacji Wykonawca uwzględni w Cenie Kontraktowej Przed rozpoczęciem Robót, Wykonawca uzyska od właścicieli urządzeń obcych potwierdzenie lokalizacji tych urządzeń. Wykonawca ma obowiązek opracowania Planu bezpieczeństwa i ochrony zdrowia dla prowadzenia Robót Rysunki przedłożone przez Wykonawcę Dodatkowo do Specyfikacji, Rysunków i innych informacji zawartych w Kontrakcie, Wykonawca winien dostarczyć wszelkie rysunki, dokumenty, odnośne zezwolenia oraz inne dane niezbędne do wykonania robót i spełnienia wymagań wyszczególnionych w Kontrakcie. Wykonawca informacje te może dostarczać sukcesywnie w częściach z tym, że każda dostarczona część musi być kompletna na tyle by umożliwić jej ocenę i akceptację przez kierownictwo oddzielnie jako część całej pracy projektowej Rysunki zaakceptowane przez Inżyniera Inżynier/Kierownik Projektu winien wnieść uwagi i/lub zastrzeżenia dotyczące rysunków, dokumentacji i danych przedłożonych przez Wykonawcę w ciągu 28 dni od ich przedłożenia, a uwagi te i/lub zastrzeżenia winny być uważane za przyjęte przez Wykonawcę o ile nie oprotestuje ich pisemnie w ciągu 7 dni od ich otrzymania. Przed przedłożeniem rysunków, dokumentów i danych Wykonawca winien skonsultować się z Inżynierem. O wymogu takiej konsultacji należy poinformować z 7-mio dniowym wyprzedzeniem i jeżeli konsultacji takiej zażyczy sobie Inżynier wówczas Wykonawca winien dostarczyć rysunki w podanej liczbie egzemplarzy na 7 dni przed datą tychże konsultacji Rysunki powykonawcze Wykonawca winien, bez zwłoki, wnieść poprawki do dokumentacji i rysunków przedłożonych Inżynierowi w związku z modyfikacjami dokonanymi w trakcie wykonywania Robót. Wykonawca winien dostarczyć Inżynierowi Rysunki powykonawcze w jasnej łatwej do zrozumienia formie, w trzech egzemplarzach dla każdego wykonanego odcinka Robót Zgodność Robót z Dokumentacją Projektową i STWiORB Dokumentacja Projektowa, Szczegółowe Specyfikacje Techniczne oraz dodatkowe dokumenty przekazane przez Inżyniera/Kierownika Projektu Wykonawcy stanowią część Kontraktu, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Dokumentach Kontraktowych. Wykonawca nie może wykorzystywać błędów lub opuszczeń w Dokumentach Kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inżyniera/Kierownika Projektu, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieżności wymiary podane na piśmie są ważniejsze od wymiarów określonych na podstawie odczytu ze skali rysunków. Wszystkie wykonane Roboty i dostarczone materiały będą zgodne z Dokumentacją Projektową i STWiORB. Dane określone w Dokumentacji Projektowej i w STWiORB będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być STWiORB D-M Strona 10 z 215

9 jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub Roboty nie będą w pełni zgodne z Dokumentacją Projektową lub STWiORB, i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały będą niezwłocznie zastąpione innymi, a Roboty rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie Terenu Budowy Zabezpieczenie terenu budowy związane z utrzymaniem i zabezpieczeniem ruchu. Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wytyczne dotyczące tymczasowej organizacji ruchu na czas prowadzenia robót oraz w okresie przerw w ich wykonywaniu Wykonawca jest zobowiązany do utrzymania ruchu publicznego oraz utrzymania istniejących obiektów (jezdnie, ścieżki rowerowe, ciągi piesze, znaki drogowe, bariery ochronne, urządzenia odwodnienia, elementy wyposażenia drogi, zieleń itp.) na terenie budowy, w okresie trwania realizacji kontraktu, aż do zakończenia i odbioru ostatecznego robót. Organizacja ruchu na czas prowadzenia robót powinna zakładać utrzymanie ciągłości ruchu dwukierunkowego na całej drodze, obiektach mostowych i przepustach. Tylko w uzasadnionych przypadkach, będzie możliwe dopuszczenie ruchu wahadłowego sterowanego ręcznie z dopuszczeniem sygnalizacji świetlnej od godz Projekt tymczasowej organizacji ruchu powinien uwzględniać zamieszczenie tablic informujących użytkowników drogi o: zmianie organizacji ruchu, oraz tablic z logo Zamawiającego. W przypadku konieczności zastosowania poziomego oznakowania tymczasowego, wymagane będzie oznakowanie żółte odblaskowe. Przed przystąpieniem do robót Wykonawca przedstawi Inżynierowi/Kierownikowi Projektu do zatwierdzenia, uzgodniony z odpowiednim zarządem drogi i organem zarządzającym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. Przy opracowaniu i wdrażaniu tymczasowej organizacji ruchu należy bezwzględnie przestrzegać zapisów podanych w Zasadach organizacji ruchu na czas budowy. W zależności od potrzeb i postępu robót projekt organizacji ruchu powinien być na bieżąco aktualizowany przez Wykonawcę. Każda zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga każdorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały, itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Wszystkie znaki, zapory i inne urządzenia zabezpieczające będą akceptowane przez Inżyniera/Kierownika Projektu. Dojazdy do działek zlokalizowanych w pobliżu placu budowy winny być utrzymywane przez Wykonawcę na jego koszt przez cały czas budowy. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem/Kierownikiem Projektu oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera/Kierownika Projektu, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera/Kierownika Projektu. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Pozostałe koszty. Wszelkie pozostałe koszty zabezpieczenia terenu budowy nie podlegają odrębnej zapłacie i przyjmuje się, że są włączone w cenę kontraktową Ochrona środowiska w czasie wykonywania Robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia Robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania Robót Wykonawca będzie: a) utrzymywać Teren Budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych, a wynikających z nadmiernego hałasu, wibracji i zanieczyszczenia, lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1) Lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych; 2) Środki ostrożności i zabezpieczenia przed: Strona 11 z 215 STWiORB D-M

10 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru, uszkodzeniami budynków i budowli w sąsiedztwie prowadzonych robót W przypadku prowadzenia robót w sąsiedztwie drzew należy unikać ich mechanicznego uszkodzenia i przesuszenia w wyniku prowadzenia robót odwodnieniowych. W bezpośrednim zasięgu koron drzew nie powinny być lokalizowane place składowe i drogi dojazdowe. Wokół każdego zagrożonego drzewa należy wydzielić strefę bezpieczeństwa. W przypadku czasowego obniżenia poziomu zwierciadła wody gruntowej pożądane jest aby czas trwania leja depresyjnego był skrócony do minimum. Zaleca się prowadzenie prac odwodnieniowych poza okresem wegetacyjnym. Wykonawcę uznaje się za wytwórcę odpadów powstających w czasie budowy. Usunięcie odpadów, ich wykorzystanie lub unieszkodliwienie są obowiązkiem wykonawcy. Zamawiający nie będzie z tego tytułu ponosił żadnych kosztów w tym z tytułu opłat za gospodarcze korzystanie ze środowiska. Po przeprowadzeniu rozbiórek Wykonawca ma obowiązek: a) zgromadzenia powstających odpadów w sposób selektywny, b) zapewnienia właściwego postępowania w czasie rozbiórki z odpadami niebezpiecznymi (np. odpadowy eternit) i zgromadzenia ich w sposób zapewniający ochronę środowiska, c) przekazania odpadów niebezpiecznych podmiotowi uprawnionemu do prowadzenia działalności w zakresie transportu i unieszkodliwiania odpadów niebezpiecznych, d) zagospodarowania wszystkich odpadów powstających w fazie budowy. Wytwórca odpadów Wykonawca prac budowlanych będzie mógł zlecić wykonanie obowiązku gospodarowania odpadami innemu posiadaczowi odpadów, za którego działalność ponosi odpowiedzialność przed Zamawiającym. Wykonawca jest zobligowany do rygorystycznego przestrzegania wszelkich obowiązujących przepisów, ustaw i rozporządzeń z zakresu ochrony środowiska. Opłaty i kary za przekroczenie w trakcie realizacji robót norm określonych w odpowiednich przepisach dot. punktów powyżej obciążają Wykonawcę Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe użyte do Robót będą miały aprobatę techniczną wydaną przez uprawnioną jednostkę, jednoznacznie określającą brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie Robót, a po zakończeniu Robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. Jeżeli wymagają tego odpowiednie przepisy Wykonawca powinien otrzymać zgodę na użycie tych materiałów od właściwych organów administracji państwowej. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia zgodnie ze Specyfikacjami, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej i prywatnej. Jeżeli w związku z niewłaściwym prowadzeniem robót, zaniedbaniem lub brakiem działań ze strony Wykonawcy nastąpi uszkodzenie lub zniszczenie własności prywatnej lub publicznej, to Wykonawca na swój koszt naprawi lub odtworzy uszkodzoną własność w taki sposób, aby stan naprawionej własności był nie gorszy niż przed powstaniem tego uszkodzenia lub zniszczenia. Wykonawca odpowiada za ochronę instalacji napowietrznych, na powierzchni ziemi i za urządzenia podziemne, takie jak linie napowietrzne, rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inżyniera/Kierownika Projektu, właściciela instalacji oraz władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inżyniera/Kierownika Projektu i zainteresowanego właściciela oraz (w zależności od potrzeby) zainteresowane władze oraz będzie z nimi współpracował STWiORB D-M Strona 12 z 215

11 dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji napowietrznych, na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. Jeżeli teren budowy przylega do terenów z zabudową mieszkaniową, Wykonawca będzie realizować roboty w sposób powodujący minimalne niedogodności dla mieszkańców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w sąsiedztwie budowy, spowodowane jego działalnością. W celu uniknięcia niesłusznych roszczeń odszkodowawczych ze strony właścicieli istniejących nieruchomości, Wykonawca przed rozpoczęciem robót budowlanych sporządzi inwentaryzacje stanu istniejącej zabudowy zlokalizowanej w bezpośrednim sąsiedztwie pasa drogowego, dokumentując stan techniczny tych obiektów jak również, jeśli wystąpi taka sytuacja, Wykonawca określi poziom wody pitnej w studniach. Nieodłączną częścią tej dokumentacji będą zdjęcia, skatalogowane w sposób nie budzący wątpliwości co do momentu ich wykonania oraz obiektu, który dokumentują. Inżynier będzie na bieżąco informowany o wszystkich umowach zawartych pomiędzy Wykonawcą a właścicielami nieruchomości i dotyczących korzystania z własności i dróg wewnętrznych. Jednakże, ani Inżynier ani Zamawiający nie będzie ingerował w takie porozumienia, o ile nie będą one sprzeczne z postanowieniami zawartymi w Warunkach Kontraktu. Przed rozpoczęciem robót budowlanych Wykonawca sporządzi dokumentację stanu technicznego istniejących dróg lokalnych, znajdujących się w najbliższym otoczeniu inwestycji oraz w dalszej odległości, wykorzystywanych do ciężkiego transportu Wykonawcy. Dane inwentaryzacyjne zawarte w dokumentacji Wykonawca potwierdzi u zarządcy drogi za zgodne ze stanem faktycznym w danym dniu i zgłosi ten fakt do lokalnych władz samorządowych. Nieodłączną częścią tej dokumentacji będą zdjęcia, skatalogowane w sposób nie budzący wątpliwości co do momentu ich wykonania oraz obiektu, który dokumentują. Wykonawca będzie mógł transportować materiały i wyposażenie na i z terenu budowy wyłącznie po drogach, których stan został zinwentaryzowany w w/w sposób i potwierdzony u Zarządcy drogi. W przypadku ewentualnych roszczeń odszkodowawczych za zniszczenie dróg przez transport budowy Wykonawca jest zobowiązany do ich naprawy na własny koszt Ograniczenie obciążeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposażenia na i z terenu Robót. Wykonawca uzyska wszelkie niezbędne zezwolenia i uzgodnienia od właściwych władz, co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o każdym takim przewozie będzie powiadamiał Inżyniera/Kierownika Projektu. Inżynier może polecić, aby pojazdy nie spełniające tych warunków zostały usunięte z Terenu Budowy. Pojazdy powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie Terenu Budowy i Wykonawca będzie odpowiedzialny za naprawę wszelkich Robót w ten sposób uszkodzonych, zgodnie z poleceniami Inżyniera/Kierownika Projektu Bezpieczeństwo i higiena pracy Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. W terminie wynikającym z Warunków Kontraktu, Wykonawca opracuje i dostarczy Inżynierowi/Kierownikowi Projektu szczegółowy plan Bezpieczeństwa i Ochrony Zdrowia ( BIOZ ) zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002 (Dz.U. Nr 151 poz. 1256). Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w Cenie Kontraktowej Ochrona i utrzymanie Robót Wykonawca będzie odpowiedzialny za ochronę Robót i za wszelkie materiały i urządzenia używane do Robót od Daty Rozpoczęcia do daty wydania Potwierdzenia Zakończenia Robót przez Inżyniera/Kierownika Projektu. Wykonawca będzie utrzymywać Roboty do czasu Odbioru Ostatecznego. Koszt ochrony i utrzymania Robót nie podlega odrębnej zapłacie i powinien być uwzględniony w Cenie Kontraktowej. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inżyniera/Kierownika Projektu powinien rozpocząć Roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia. W przypadku prowadzenia robót w warunkach wysokiego poziomu wód gruntowych, odwodnienie wykopów na czas budowy Wykonawca wykona we własnym zakresie. Jeżeli, na skutek zaniedbań Wykonawcy, dojdzie do uszkodzenia jakiejkolwiek części budowli drogowej lub jej elementów, to Wykonawca na polecenie Inżyniera/Kierownika Projektu dokona naprawy takiego uszkodzenia doprowadzając budowlę drogową lub jej element do zgodności z wymaganiami kontraktu. Wykonawca poniesie wszelkie koszty związane z takimi naprawami. Strona 13 z 215 STWiORB D-M

12 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Koszt ochrony i utrzymania Robót nie podlega odrębnej zapłacie i jest zawarty w cenie kontraktowej Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi Robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia Robót.. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń użytych lub związanych z wykonywaniem Robót i w sposób ciągły będzie informować Inżyniera/Kierownika Projektu o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania Kontraktu lub specyfikacji dostarczonej przez Inżyniera/Kierownika Projektu Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w Kontrakcie powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne dostarczane towary, oraz wykonane i zbadane Roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów, o ile w Kontrakcie nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być również stosowane inne odpowiednie normy zapewniające zasadniczo równy lub wyższy poziom wykonania niż powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inżyniera/Kierownika Projektu. Różnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłożone Inżynierowi/Kierownikowi Projektu co najmniej na 28 dni przed datą oczekiwanego przez Wykonawcę zatwierdzenia ich przez Inżyniera/Kierownika Projektu. W przypadku kiedy Inżynier stwierdzi, że zaproponowane zmiany nie zapewniają zasadniczo równego lub wyższego poziomu wykonania, Wykonawca zastosuje się do norm powołanych w dokumentach Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartościowe, budowle oraz inne pozostałości o znaczeniu geologicznym lub archeologicznym odkryte na Terenie Budowy nie będą uważane za własność Wykonawcy. Wykonawca zobowiązany jest powiadomić Inżyniera/Kierownika Projektu / Kierownika Projektu i postępować zgodnie z jego poleceniami. Jeżeli w wyniku tych poleceń Wykonawca poniesie koszty i/lub wystąpią opóźnienia w Robotach, Inżynier po uzgodnieniu z Zamawiającym i Wykonawcą ustali wydłużenie czasu wykonania Robót i/lub wysokość kwoty, o którą należy zwiększyć Cenę Kontraktową Niewypały, niewybuchy: W przypadku natrafienia w trakcie prowadzenia robót na pozostałości po działaniach wojennych tj. miny, niewypały, niewybuchy pociski i tego typu materiały Wykonawca zobowiązany jest do niezwłocznego przerwania robót, zabezpieczenia terenu oraz wezwania odpowiednich służb (policja, straż pożarna, pogotowie saperskie) i niezwłocznego powiadomienia Inżyniera/Kierownika Projektu. Koszty zabezpieczenia terenu oraz akcji usunięcia niewypałów/niewybuchów poniesie Zamawiający Inwentaryzacja istniejących budynków-monitoring stanu technicznego Wykonawca jest zobowiązany do sporządzenia szczegółowej inwentaryzacji stanu budynków istniejących zlokalizowanych w sąsiedztwie terenu budowy mogących być narażonymi na oddziaływanie robót Realizacja budowy Wykonawca jest zobowiązany dostosować harmonogram robót do kolejności realizacji poszczególnych odcinków drogi i organizacji ruchu do Zasad organizacji ruchu na czas budowy. 2. MATERIAŁY Jakakolwiek nazwa handlowa użyta w Specyfikacjach Technicznych lub Dokumentacji Technicznej oznaczać będzie definicję standardu, a nie specyficzny produkt do zastosowania w projekcie. Wykonawca przedstawi inspektorowi nadzoru szczegółowe informacje dotyczące zamawiania materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych do zatwierdzenia. Wszystkie materiały i wyroby stosowane do wykonania robót powinny spełniać wymagania polskich norm (PN), w tym norm europejskich wprowadzonych do zbioru Krajowych aktów prawnych (PN-EN), a w przypadku materiałów i urządzeń, dla których nie ustanowiono normy aprobat technicznych oraz ustawy z dnia r. o wyrobach budowlanych. Wyrób budowlany może być wprowadzony, jeżeli nadaje się do stosowania przy wykonywaniu robót budowlanych, w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, to znaczy ma właściwości użytkowe umożliwiające prawidłowo zaprojektowanym i wykonanym obiektom budowlanym, w których ma być zastosowany w STWiORB D-M Strona 14 z 215

13 sposób trwały, spełnienie wymagań podstawowych. Dopuszcza się cztery sposoby oznakowania wyrobów: oznakowanie CE, co oznacza, że dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi; oznakowanie polskim znakiem budowlanym; wyroby regionalne, które będą znakowane specjalnym znakiem jako regionalny wyrób budowlany; wyroby budowlane wykonane według indywidualnej dokumentacji technicznej, sporządzonej przez projektanta obiektu lub z nim uzgodnionej, dla których producent wydał oświadczenie wskazujące, że zapewniono zgodność wyrobu budowlanego z tą dokumentacją oraz z innymi przepisami; Ponadto wyroby budowlane dopuszczone do obrotu i powszechnego stosowania w budownictwie na podstawie przepisów sprzed r. nadal nadają się do stosowania przy wykonywaniu robót budowlanych Źródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów i odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów do zatwierdzenia przez Inżyniera/Kierownika Projektu. Zatwierdzenie partii (części) materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania Szczegółowych Specyfikacji Technicznych w czasie realizacji Robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych władz na pozyskanie materiałów z jakichkolwiek źródeł miejscowych włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inżynierowi/Kierownikowi Projektu wymagane dokumenty przed rozpoczęciem eksploatacji źródła. Wykonawca przedstawi Inżynierowi/Kierownikowi Projektu do zatwierdzenia dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji, uwzględniając aktualne decyzje o eksploatacji, organów administracji państwowej i samorządowej. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów z jakiegokolwiek źródła. Wykonawca poniesie wszystkie koszty, z tytułu wydobycia materiałów, dzierżawy i inne koszty jakie okażą się potrzebne w związku z dostarczeniem materiałów do Robót. Humus i nadkład czasowo zdjęte z terenu wykopów, dokopów i miejsc pozyskania materiałów miejscowych będą formowane w hałdy i wykorzystane przy zasypce i rekultywacji terenu po ukończeniu Robót. Wszystkie odpowiednie materiały pozyskane z wykopów na Terenie Budowy lub z innych miejsc wskazanych w Kontrakcie będą wykorzystane do Robót lub odwiezione na odkład odpowiednio do wymagań Kontraktu lub wskazań Inżyniera/Kierownika Projektu. Z wyjątkiem uzyskania na to pisemnej zgody Inżyniera/Kierownika Projektu, Wykonawca nie będzie prowadzić żadnych wykopów w obrębie Terenu Budowy poza tymi, które zostały wyszczególnione w Kontrakcie. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Inspekcja wytwórni materiałów Wytwórnie materiałów mogą być okresowo kontrolowane przez Inżyniera/Kierownika Projektu w celu sprawdzenia zgodności stosowanych metod produkcji z wymaganiami. Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wyniki tych kontroli będą stanowić podstawę do akceptacji określonej partii materiałów pod względem jakości. W przypadku, gdy Inżynier będzie przeprowadzał inspekcję wytwórni, muszą być spełnione następujące warunki: a) Inżynier będzie miał zapewnioną współpracę i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, b) Inżynier będzie miał wolny dostęp, w dowolnym czasie, do tych części wytwórni, gdzie odbywa się produkcja materiałów przeznaczonych do realizacji Robót, c) Jeżeli produkcja odbywa się w miejscu nienależącym do Wykonawcy, Wykonawca uzyska dla Inżyniera/Kierownika Projektu zezwolenie dla przeprowadzenia inspekcji i badań w tych miejscach Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy i złożone w miejscu, które zorganizuje własnym staraniem Wykonawca. Jeżeli Inżynier zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartościowany (skorygowany) przez Wykonawcę i przedstawiony Inżynierowi/Kierownikowi Projektu do akceptacji. Koszt związany z usunięciem materiałów nie podlega odrębnej zapłacie i musi być uwzględniony w Cenie Kontraktowej. Strona 15 z 215 STWiORB D-M

14 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Grunty nienośne pozostałe po wymianie gruntów Wykonawca wywiezie poza teren budowy. Miejsce składowania zostanie wskazane przez Wykonawcę i musi być zaakceptowane przez Inżyniera. Wykonawca musi uzyskać zgodę na składowanie wyżej wymienionych materiałów. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem, usunięciem i niezapłaceniem Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one użyte do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości i były dostępne do kontroli przez Inżyniera/Kierownika Projektu. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie Terenu Budowy lub poza Terenem Budowy w miejscach zorganizowanych przez Wykonawcę i zaakceptowanych przez Inżyniera Wariantowe stosowanie materiałów Jeśli Dokumentacja Projektowa lub STWiORB przewidują możliwość wariantowego zastosowania rodzaju materiału w wykonywanych Robotach, Wykonawca powiadomi Inżyniera/Kierownika Projektu o swoim zamiarze co najmniej 3 tygodnie przed użyciem tego materiału, albo w okresie dłuższym, jeśli będzie to potrzebne z uwagi na wykonanie badań wymaganych przez Inżyniera/Kierownika Projektu. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody Inżyniera/Kierownika Projektu. Koszt wariantowego zastosowania materiałów powinien być odpowiednio dostosowany przez Inżyniera, jednak wzrost ceny jednostkowej nie będzie miał miejsca Materiały pochodzące z rozbiórek Materiały z rozbiórki, które zgodnie z postanowieniami Specyfikacji stanowią własność Zamawiającego, Wykonawca przetransportuje oraz złoży w miejscach wskazanych przez Zamawiającego tj. na terenie bazy materiałowej Rejonu (dokładna lokalizacja została określona w Przedmiarach robót) lub na placu składowym urządzonym i utrzymywanym przez Wykonawcę. Pozostałe materiały z rozbiórki Wykonawca usunie poza Plac Budowy przy przestrzeganiu przepisów ustawy z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628 ze zmianami). Jako podstawową przyjęto zasadę, że: 1. Materiały z rozbiórek barier, poręczy, elementów oznakowania pionowego oraz destrukt z rozbiórki nawierzchni stanowią własność Zamawiającego. 2. Pozostałe materiały przechodzą na własność Wykonawcy. Odstępstwa od tej zasady zostały wskazane w dokumentacji (część przedmiarowa). Dotyczą one np. humusu, gruntu z wykopów, darniny to jest elementów które projektant przewidział do ponownego użycia po spełnieniu wymogów dla nich określonych. Miejsce składowania materiałów z rozbiórki Wykonawca zabezpieczy staraniem własnym, przy czym lokalizacja terenu składowania musi uzyskać pozytywną opinię odpowiednich miejscowo władz samorządowych i Inżyniera/Kierownika Projektu. Koszt związany z rozbiórką, transportem, składowaniem (utylizacją) w/w materiałów Wykonawca powinien zawrzeć w cenie kontraktowej, w odpowiednich pozycjach kosztorysowych. Elementy pochodzące z rozbiórek sieci uzbrojenia terenu Wykonawca zdemontuje i przetransportuje w miejsce wskazane przez Inżyniera/Kierownika Projektu (który uprzednio uzgodni je z odpowiednim właścicielem sieci uzbrojenia terenu). W przypadku stwierdzenia przez właściciela sieci uzbrojenia terenu, że elementy pochodzące z rozbiórek nie odpowiadają wymaganiom, stosuje się ustalenia punktu 2.4. Koszt transportu w miejsca wskazane przez Inżyniera/Kierownika Projektu nie podlega osobnej zapłacie i jest zawarty w cenie kontraktowej. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt używany do Robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w STWiORB, PZJ lub projekcie organizacji Robót, zaakceptowanym przez Inżyniera/Kierownika Projektu; w przypadku braku ustaleń wymienionych wyżej w dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera/Kierownika Projektu. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, STWiORB i zatwierdzonych przez Inżyniera/Kierownika Projektu harmonogramach Wykonawcy. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania Robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inżynierowi/Kierownikowi Projektu kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania i badań okresowych, tam gdzie jest to wymagane przepisami. STWiORB D-M Strona 16 z 215

15 Wykonawca będzie konserwować sprzęt jak również naprawiać lub wymieniać sprzęt niesprawny. Jeżeli Dokumentacja Projektowa lub STWiORB przewidują możliwość wariantowego użycia sprzętu przy wykonywanych Robotach, Wykonawca powiadomi Inżyniera/Kierownika Projektu o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inżyniera/Kierownika Projektu, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków Kontraktu, zostaną przez Inżyniera/Kierownika Projektu zdyskwalifikowane i niedopuszczone do Robót. Wykonawca powinien dysponować sprawnym rezerwowym sprzętem, gotowym do użytku, w przypadku awarii sprzętu podstawowego. 4. TRANSPORT Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów, sprzętu na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych ładunków i w sposób ciągły będzie o każdym takim przewozie powiadamiał Inżyniera/Kierownika Projektu. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewożonych materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, STWiORB i zatwierdzonymi przez Inżyniera/Kierownika Projektu harmonogramami Wykonawcy. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych parametrów technicznych. Środki transportu niespełniające tych warunków mogą być dopuszczone przez Inżyniera/Kierownika Projektu, pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do Terenu Budowy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania Robót. Wykonawca jest odpowiedzialny za prowadzenie Robót zgodnie z Kontraktem, oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z Dokumentacją Projektową, wymaganiami STWiORB, PZJ, projektu organizacji Robót oraz poleceniami Inżyniera/Kierownika Projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania Robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów Robót zgodni z wymiarami i rzędnymi określonymi w Dokumentacji Projektowej lub przekazanymi na piśmie przez Inżyniera/Kierownika Projektu. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu Robót zostaną usunięte przez Wykonawcę, na własny koszt, z wyjątkiem, kiedy dany błąd okaże się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Inżyniera/Kierownika Projektu. Sprawdzenie wytyczenia Robót lub wyznaczenia wysokości przez Inżyniera/Kierownika Projektu nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera/Kierownika Projektu dotyczące akceptacji lub odrzucenia materiałów i elementów Robót będą oparte na wymaganiach sformułowanych w Kontrakcie, Dokumentacji Projektowej i w STWiORB, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier uwzględni wyniki badań materiałów i Robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera/Kierownika Projektu powinny być wykonywane przez Wykonawcę w czasie zgodnym z warunkami Kontraktu i określonym przez Inżyniera/Kierownika Projektu, pod groźbą zatrzymania robót. W przypadku niewykonania w terminie Poleceń Inżyniera/Kierownika Projektu, skutki finansowe z tego tytułu poniesie Wykonawca. Inżynier podejmuje decyzje we wszystkich sprawach związanych z jakością robót, oceną jakości stosowanych materiałów i postępem robót, a także we wszystkich sprawach związanych z interpretacją Dokumentacji Projektowej i SST oraz dotyczących akceptacji wypełnienia warunków Kontraktu przez Wykonawcę. Inżynier jest upoważniony do kontroli wszystkich robót oraz materiałów dostarczonych na budowę lub na jej terenie produkowanych, włączając w to przygotowanie i produkcję materiałów. Inżynier powiadomi Wykonawcę o wykrytych wadach i odrzuci wszystkie materiały i roboty, które nie spełniają wymagań jakościowych. Wykonawca będzie prowadził roboty w systemie dwuzmianowym. Wykonawca powinien zapewnić odpowiedni potencjał sprzętowy, a także wykwalifikowaną kadrę techniczną oraz zespoły robocze do realizacji Kontraktu w tym systemie. W okresie od 1 maja do 30 października Wykonawca jest zobowiązany do prowadzenia robót przez 6 dni w tygodniu w godzinach (od poniedziałku do soboty) lub - jeśli wymaga tego technologia robót - 7 dni w tygodniu, przez całą dobę. Strona 17 z 215 STWiORB D-M

16 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości (PZJ) Wykonawca jest zobowiązany opracować i przedstawić do akceptacji Inżyniera/Kierownika Projektu program zapewnienia jakości. W programie zapewnienia jakości Wykonawca powinien określić zamierzony sposób wykonywania Robót, możliwości techniczne, kadrowe i plan organizacji Robót gwarantujący wykonanie Robót zgodnie z Dokumentacją Projektową, STWiORB, harmonogramem robót oraz odpowiednimi przepisami prawa. Wykonawca opracuje Program Zapewnienia Jakości Robót, uwzględniając w nim pracę sprzętu, kadry technicznej i zespołów roboczych w systemie dwuzmianowym (wykaz sprzętu, kadry technicznej i zespołów roboczych dla każdej zmiany). Program zapewnienia jakości powinien zawierać: a) część ogólną opisującą: organizację wykonania Robót, w tym terminy i sposób prowadzenia Robót, organizację ruchu na budowie wraz z oznakowaniem Robót, sposób zapewnienia bhp, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów Robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych Robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi/Kierownikowi Projektu; b) część szczegółową opisującą dla każdego asortymentu Robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów Robót, sposób postępowania z materiałami i Robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości Robót Celem kontroli Robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość Robót. Wykonawca jest odpowiedzialny za pełną kontrolę Robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz Robót. Przed zatwierdzeniem systemu kontroli Inżynier może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz Robót z częstotliwością zapewniającą stwierdzenie, że Roboty wykonano zgodnie z wymaganiami zawartymi w Dokumentacji Projektowej i STWiORB. Ponadto, dla określonych w odpowiednich STWiORB robót Wykonawca będzie wykonywał odcinki próbne według zasad i zakresu określonego w tych STWiORB. Celem wykonywania odcinków próbnych jest sprawdzenie zaproponowanych przez Wykonawcę w Programie Zapewnienia Jakości procedur i technologii wykonywania odpowiednich robót jak i doboru poszczególnych składników, materiałów. Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w STWiORB, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie Robót zgodnie z Kontraktem. Wykonawca dostarczy Inżynierowi/Kierownikowi Projektu świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inżynier będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych, w celu ich inspekcji. Inżynier będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inżynier natychmiast wstrzyma użycie do Robót badanych materiałów i dopuści je do użycia dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca. STWiORB D-M Strona 18 z 215

17 6.3. Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Ponadto Inżynier może pobierać próbki i badać materiały niezależnie od Wykonawcy, korzystając w tym celu z niezależnego od Wykonawcy zaplecza. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inżyniera/Kierownika Projektu. Próbki dostarczone przez Wykonawcę do badań wykonywanych przez Inżyniera/Kierownika Projektu będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inżyniera/Kierownika Projektu. Koszty pobierania próbek przez Wykonawcę oraz koszty prowadzenia badań ponosi Wykonawca. Na zlecenie Inżyniera/Kierownika Projektu Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Strona 19 z 215 STWiORB D-M

18 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 6.4. Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w STWiORB, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera/Kierownika Projektu. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera/Kierownika Projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera/Kierownika Projektu Raporty z badań Wykonawca będzie przekazywać Inżynierowi/Kierownikowi Projektu kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi/Kierownikowi Projektu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inżyniera/Kierownika Projektu Ogólne zasady prowadzonych badań przez Inżyniera/Kierownika Projektu Inżynier jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzielić mu niezbędnej pomocy. Inżynier, dokonując weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, poprzez między innymi swoje badania, będzie oceniać zgodność materiałów i robót z wymaganiami STWiORB na podstawie wyników własnych badań kontrolnych jak i wyników badań dostarczonych przez Wykonawcę. Inżynier powinien pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na koszt Zamawiającego. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i SST. Może również zlecić, sam lub poprzez Wykonawcę, przeprowadzenie powtórnych lub dodatkowych badań niezależnemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę, chyba że okaże się, że badane materiały/roboty spełniają wymagania i w takim przypadku koszty badań poniesie Zamawiający Badania i pomiary Laboratorium Zamawiającego Laboratorium Zamawiającego wykonuje następujące badania zlecone przez Inżyniera/Kierownika Projektu: a) przed rozpoczęciem robót: badania materiałów przewidzianych do wbudowania b) w trakcie robót: badania jakości stosowanych materiałów i wykonywanych robót badania sprawdzające do odbioru robót zanikających i ulegających zakryciu badania i pomiary do odbioru ostatecznego w zakresie podanym w poszczególnych SST na dany asortyment robót W czasie trwania budowy próbki należy dostarczać sukcesywnie w miarę postępu robót. Koszty za negatywne wyniki badań kontrolnych jakości materiałów zaproponowanych przez Wykonawcę do wbudowania oraz negatywne wyniki badań kontrolnych jakości wykonanych robót uzyskane przez Laboratorium Zamawiającego ponosi Wykonawca Certyfikaty i deklaracje Inżynier może dopuścić do użycia tylko materiały zgodne z wymaganiami określonymi w odpowiednich STWiORB lub równoważne na zasadach określonych w punkcie 2.6, które posiadają deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, i które spełniają wymogi STWiORB. W przypadku materiałów, dla których ww. dokumenty są wymagane przez STWiORB, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi/Kierownikowi Projektu. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Terenu Budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu Robót, stanu bezpieczeństwa ludzi i STWiORB D-M Strona 20 z 215

19 mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera/Kierownika Projektu. Do Dziennika Budowy należy wpisywać w szczególności: datę przekazania Wykonawcy Terenu Budowy, datę przekazania przez Zamawiającego Dokumentacji Projektowej, uzgodnienie przez Inżyniera/Kierownika Projektu programu zapewnienia jakości i harmonogramów Robót, terminy rozpoczęcia i zakończenia poszczególnych elementów robót wraz z określeniem sposobu i zakresu tymczasowej organizacji ruchu, przebieg Robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w Robotach, uwagi i polecenia Inżyniera/Kierownika Projektu, daty zarządzenia wstrzymania Robót, z podaniem powodu, zgłoszenia i daty odbiorów Robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów Robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania Robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania Robót, dane dotyczące sposobu wykonywania zabezpieczenia Robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu Robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłożone Inżynierowi/Kierownikowi Projektu do ustosunkowania się. Decyzje Inżyniera/Kierownika Projektu wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do Dziennika Budowy obliguje Inżyniera/Kierownika Projektu do ustosunkowania się. Projektant nie jest jednak stroną Kontraktu i nie ma uprawnień do wydawania poleceń Wykonawcy Robót. (2) Rejestr obmiarów Rejestr obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w kosztorysie ofertowym i wpisuje do rejestru obmiarów dokumentując narastająco postęp rzeczowy robót. Wpisów do Rejestru Obmiarów dokonuje Kierownik Budowy/Kierownik Robót (w przypadku kiedy nadzór sprawowany jest przez pracowników Zamawiającego) i są one potwierdzane przez Inżyniera/Kierownika Projektu. lub Wpisów do Rejestru Obmiarów dokonuje Inżynier (w przypadku kiedy nadzór sprawowany jest firmę zewnętrzną wynajętą przez Zamawiającego) i są one potwierdzane przez Kierownika Budowy/Kierownika Robót. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru Robót. Winny być udostępnione na każde życzenie Inżyniera/Kierownika Projektu. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w pkt (1)-(3) następujące dokumenty: a) pozwolenie na realizację zadania budowlanego, b) protokoły przekazania Terenu Budowy, c) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) protokoły odbioru Robót, e) protokoły z narad i ustaleń, f) korespondencję na budowie. Strona 21 z 215 STWiORB D-M

20 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA (5) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera/Kierownika Projektu i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru Robót Obmiar Robót będzie określać faktyczny zakres wykonywanych Robót zgodnie z Dokumentacją Projektową i STWiORB, w jednostkach ustalonych w Kosztorysie. Obmiaru Robót dokonuje Wykonawca (w przypadku kiedy nadzór sprawowany jest przez pracowników Zamawiającego) po pisemnym powiadomieniu Inżyniera/Kierownika Projektu o zakresie obmierzanych Robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. lub Obmiaru Robót dokonuje Inżynier (w przypadku kiedy nadzór sprawowany jest firmę zewnętrzną wynajętą przez Zamawiającego) po pisemnym powiadomieniu Wykonawcy o zakresie obmierzanych Robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do Rejestru Obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w Kosztorysie ofertowym lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich Robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera/Kierownika Projektu na piśmie. Obmiar gotowych Robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w Kontrakcie lub oczekiwanym przez Wykonawcę i Inżyniera/Kierownika Projektu Zasady określania ilości Robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli Specyfikacje Techniczne właściwe dla danych Robót nie wymagają tego inaczej, objętości będą wyliczone w m3 jako długość pomnożona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach zgodnie z wymaganiami Specyfikacji Technicznych. Każdy samochód powinien być oznakowany w sposób czytelny, umożliwiający jego identyfikacje. Obmiar winien następować w punkcie dostawy Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru Robót będą zaakceptowane przez Inżyniera/Kierownika Projektu. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania Robót Wagi i zasady ważenia Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom Szczegółowych Specyfikacji Technicznych. Wykonawca będzie utrzymywać to wyposażenie zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inżyniera/Kierownika Projektu Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków Robót, a także w przypadku występowania dłuższej przerwy w Robotach. Obmiar Robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar Robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny oraz będą uzupełnione odpowiednimi szkicami oraz dokumentacją fotograficzną, skatalogowaną w sposób nie budzący wątpliwości co do momentu jej wykonania oraz obiektu, który dokumentuje. Obliczenia wraz ze szkicami oraz dokumentacją fotograficzną będą każdorazowo załączone do dokumentów odbiorowych poszczególnych robót, a ich wyniki zostaną zapisane w Rejestrze Obmiaru i potwierdzone przez Inżyniera/Kierownika Projektu (w przypadku kiedy nadzór sprawowany jest przez firmę zewnętrzną wynajętą przez Zamawiającego) Kierownika Budowy/Kierownika Robót (w przypadku kiedy nadzór sprawowany jest przez pracowników Zamawiającego). STWiORB D-M Strona 22 z 215

21 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów Robót W zależności od ustaleń odpowiednich STWiORB, Roboty podlegają następującym etapom odbioru: a) odbiorowi Robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór Robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru przedmiotowych robót dokonuje Inżynier. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inżyniera. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inżyniera/Kierownika Projektu. Jakość i ilość robót ulegających zakryciu ocenia Inżynier na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, STWiORB i uprzednimi ustaleniami. Wykonawca jest zobowiązany również do dokumentowania odbieranych robót w postaci fotograficznej. Dokumentacja ta powinna być skatalogowana w sposób nie budzący wątpliwości co do dat wykonania fotografii oraz obiektów, które dokumentuje. Koszt przygotowania dokumentacji odbiorowej, w tym fotograficznej, nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Odbiór częściowy Odbiór częściowy polega na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ilości, jakości i wartości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Komisja w obecności Inżyniera/Kierownika Projektu i Wykonawcy. Komisja jest powoływana przez Zamawiającego. Warunkiem dokonania odbioru częściowego jest uprzednie wystawienie przez Inżyniera/Kierownika Projektu Świadectwa Przejęcia w zakresie części robót, o ile Wykonawca jest uprawniony do uzyskania takiego świadectwa zgodnie z warunkami Kontraktu Odbiór ostateczny Robót Zasady odbioru ostatecznego Robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie Robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do Dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera/Kierownika Projektu. Odbiór ostateczny Robót nastąpi w terminie 14 dni licząc od dnia potwierdzenia przez Inżyniera/Kierownika Projektu zakończenia Robót i przyjęcia dokumentów, o których mowa w pkt Warunkiem dokonania odbioru ostatecznego jest uprzednie wystawienie przez Inżyniera/Kierownika Projektu Świadectwa Przejęcia. Odbioru ostatecznego Robót dokona Komisja wyznaczona przez Zamawiającego w obecności Inżyniera/Kierownika Projektu i Wykonawcy. Komisja odbierająca Roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów w tym dokumentacji fotograficznej, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania Robót z Dokumentacją Projektową i STWiORB. Badania i ustalone pomiary do odbioru ostatecznego wykonuje Laboratorium Zamawiającego, na próbkach pobranych przez Wykonawcę w obecności Inżyniera. Inżynier wskazuje miejsca poboru próbek. Próby do badań odbiorczych dostarcza do Laboratorium Zamawiającego Inżynier. Podstawą do odbioru ostatecznego robót są przede wszystkim wyniki badań Laboratorium Zamawiającego. Komisja dokonuje odbioru ostatecznego robót, jeżeli ich jakość i ilość w poszczególnych asortymentach jest zgodna z warunkami Kontraktu, STWiORB oraz ustaleniami i poleceniami Inżyniera. Roboty z wadami nie będą podlegały odbiorowi. W toku odbioru ostatecznego Robót Komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych Robót poprawkowych lub robót uzupełniających, Komisja przerwie swoje Strona 23 z 215 STWiORB D-M

22 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA czynności i ustala nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez Komisję, że jakość wykonywanych robót w poszczególnych asortymentach robót odbiega od wymaganej dokumentacją projektową i STWiORB z uwzględnieniem tolerancji, ale nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, Komisja może dokonać potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy lub nakazać Wykonawcy wykonanie robót poprawkowych, wyznaczając jednocześnie nowy termin odbioru ostatecznego Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego Robót jest protokół odbioru ostatecznego Robót sporządzony wg. wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty wchodzące w skład operatu kolaudacyjnego: 1. Geodezyjną inwentaryzację powykonawczą (wydruk + wersja elektroniczna). W oparciu o poligonizację państwową i osnowę realizacyjną należy wykonać geodezyjną inwentaryzację powykonawczą robót, sieci uzbrojenia terenu i wszystkich obiektów, nanieść zmiany na mapę zasadniczą uzyskując potwierdzenie Wojewódzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej. Mapa zasadnicza powinna zawierać następujące elementy: a) kilometraż dróg b) punkty referencyjne o ile występują c) znaki drogowe pionowe i poziome d) rzędne wysokościowe wszystkich elementów drogi w granicach pasa drogowego mierzone co 20m oraz w punktach charakterystycznych trasy. e) rury ochronne i rzędne wysokościowe sieci uzbrojenia terenu. f) oznaczenia rodzajów nawierzchni dróg, chodników, zjazdów i placów g) obiekty mostowe (rzędne wlotu,wylotu, skrajnie i światło) h/ granice pasa drogowego Dokumentacja Inwentaryzacja Powykonawcza powinna spełniać wymagania Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa Dz.U. 83 z dnia 26 sierpnia 1991 poz Brakujące znaki graniczne należy uzupełnić i zastabilizować. 2. Dokumentację projektową podstawową z naniesionymi zmianami, potwierdzonymi przez Inżyniera/Kierownika Projektu oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy; wymaga się przy tym, żeby dokumentacja została tak opracowana graficznie, aby wszelkie naniesione zmiany były łatwo rozpoznawalne. 3. Szczegółowe Specyfikacje Techniczne (podstawowe z Kontraktu i ew. uzupełniające lub zamienne). 4. Recepty i ustalenia technologiczne. 5. Dzienniki Budowy i Rejestry Obmiarów (oryginały). 6. Wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodnie z STWiORB i ew. PZJ. 7. Deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z STWiORB i ew. PZJ. 8. Opinię technologiczną opracowaną przez Wykonawcę, sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie z STWiORB i PZJ w formie uzgodnionej z Inżynierem/Kierownikiem Projektu. 9. Ocenę techniczną realizacji Kontraktu opracowaną przez Inżyniera, zawierającą między innymi: krótki opis przebiegu realizacji kontraktu pod kątem spełnienia przez Wykonawcę wymagań dotyczących sprzętu, materiałów, kadry, harmonogramów, PZJ, ilości i jakości wykonanych pomiarów i badań kontrolnych, jakość dokumentacji przetargowej i technicznej itp. w formie uzgodnionej z Kierownikiem Projektu. STWiORB D-M Strona 24 z 215

23 10. Rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń. 11. Dokumentację fotograficzną skatalogowaną w sposób nie budzący wątpliwości co do dat wykonania fotografii oraz obiektów, które dokumentuje. 12. Dokumentację powstałą w wyniku geodezyjnej inwentaryzacji powykonawczej: (a) kopię mapy zasadniczej (b) kopię mapy ewidencyjnej z zaznaczeniem granic faktycznego pasa drogowego Wykonawca opracuje operat kolaudacyjny w jednym egzemplarzu oryginalnym i w jednej kopii. Dodatkowo Wykonawca zeskanuje wszystkie dokumenty wchodzące w skład operatu koaludacyjnego, za wyjątkiem pozycji 12, w rozdzielczości umożliwiającej czytelny wydruk w formacie odpowiadającym oryginałowi i zapisze na nośniku danych w jednym egzemplarzu w formacie zapisu danych uzgodnionym z Inżynierem/Kierownikiem Projektu. Pozycja 12 zostanie zapisana na nośniku danych w formacie *.dwg lub *.dgn. Koszt przygotowania wszystkich egzemplarzy dokumentacji odbiorowej wraz z wersją elektroniczną jest zawarty w cenie kontraktowej i nie podlega odrębnej zapłacie. W przypadku, gdy wg Komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, Komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez Komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych Robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia Ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji Kosztorysu ofertowego. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji Kosztorysu ofertowego. Cena jednostkowa lub kwota ryczałtowa pozycji Kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej Roboty w STWiORB i w Dokumentacji Projektowej. Ceny jednostkowe lub kwoty ryczałtowe Robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, kwoty zmniejszenia wartości robót rozbiórkowych z tytułu odzysku materiałów rozbiórkowych przechodzących na własność Wykonawcy. koszty utylizacji materiałów rozbiórkowych zgodnie z prawem ochrony środowiska wartość pracy sprzętu wraz z kosztami jednorazowymi (sprowadzenie sprzętu na Teren Budowy i z powrotem, montaż i demontaż na stanowisku pracy), koszty pośrednie, w skład których wchodzą koszty takie jak: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urządzenia i eksploatacji zaplecza budowy (w tym doprowadzenie energii i wody, budowa dróg dojazdowych itp.), koszty dotyczące oznakowania robót, wydatki dotyczące bhp, usługi obce na rzecz budowy, opłaty za dzierżawę placów i bocznic, ekspertyzy dotyczące wykonanych robót, ubezpieczenia oraz koszty zarządu przedsiębiorstwa Wykonawcy, zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji robót i w okresie gwarancyjnym, podatki obliczane zgodnie z obowiązującymi przepisami. wszystkie koszty związane z uzgodnieniami, nadzorami i odbiorami przebudowywanych linii/sieci przez właścicieli sieci koszty wykonania przekopów kontrolnych pod nadzorem właściciela sieci koszty wyłączeń i przełączeń oraz niedostarczenia mediów wykonanie układów przejściowych na czas budowy wartość zakupu i zużytych materiałów do wykonania tymczasowych dróg technologicznych według potrzeb wynikających z przyjętej technologii robót przeprowadzenie pomiarów, badań i odbiorów zgodnie z wymaganiami SST uporządkowanie miejsc prowadzonych robót i wywóz zbędnych materiałów Wykonawcy na składowisko Strona 25 z 215 STWiORB D-M

24 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Wykonawcy zapewnienie niezbędnych czynników produkcji wynikających z przyjętej technologii robót. Do cen jednostkowych nie należy wliczać podatku VAT Warunki Kontraktu i Wymagania Ogólne Specyfikacji Technicznej DM Koszt dostosowania się do wymagań Warunków Kontraktu i Wymagań Ogólnych zawartych w Specyfikacji Technicznej DM obejmuje wszystkie warunki określone w w/w dokumentach, a nie wyszczególnione w kosztorysie. Jednostką rozliczeniową jest ryczałt dla pozycji dotyczących: - kosztów dostosowania się do wymagań Warunków Kontraktu i Wymagań Ogólnych 9.3. Objazdy, Przejazdy i Organizacja Ruchu Wykonawca poniesie wszelkie koszty związane z opracowaniem, zatwierdzeniem projektów tymczasowej organizacji ruchu na czas prowadzenia robót i przerw w robotach oraz koszty związane z wykonaniem i likwidacją objazdów. Jednostką rozliczeniową jest ryczałt dla pozycji dotyczących: - wykonania objazdów/przejazdów i organizacji ruchu - likwidacji objazdów/przejazdów i organizacji ruchu Jednostką rozliczeniową jest miesiąc dla pozycji dotyczących: - utrzymania objazdów/przejazdów i organizacji ruchu Koszt ryczałtowy wykonania objazdów/przejazdów obejmuje: a) opracowanie oraz uzgodnienie z odpowiednimi instytucjami i zatwierdzenie w organie zarządzającym ruchem projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inżynierowi/Kierownikowi Projektu oraz zainteresowanym zarządcom dróg i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, b) zakupy, dostarczenie i składowanie potrzebnych materiałów, c) koszt zapewnienia niezbędnych czynników produkcji d) zaprojektowanie i wybudowanie niezbędnych objazdów i dróg dojazdowych, e) ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, f) opłaty/dzierżawy terenu, g) przygotowanie terenu, h) konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, i) tymczasową przebudowę urządzeń obcych. Koszt miesięczny utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: a) oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł w ilościach wynikających z bieżących potrzeb zachowania wymaganego standardu oznakowania i warunków bezpieczeństwa ruchu drogowego, b) utrzymanie płynności ruchu publicznego, Koszt ryczałtowy likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: a) usunięcie wbudowanych materiałów i oznakowania, b) demontaż objazdów i dróg dojazdowych po zakończeniu robót, c) koszty związane z naprawą/remontem dróg objazdowych, d) doprowadzenie terenu do stanu pierwotnego w tym przywrócenie oznakowania zgodnego z uprzednią stałą organizacją ruchu, zgodnie z wymaganymi standardami. STWiORB D-M Strona 26 z 215

25 9.4. Rozpoznanie terenu pod względem obecności niewypałów, niewybuchów i innych przedmiotów wybuchowych (punkt ma zastosowanie tylko przy nowoprojektowanych drogach) Koszt rozpoznania terenu obejmuje: a) przeprowadzenie badań terenu na obecność niewybuchów, niewypałów oraz innych przedmiotów niebezpiecznych, b) opracowanie ekspertyzy i opinii saperskiej, c) zabezpieczenie miejsc znalezisk. 10. PRZEPISY ZWIĄZANE [1]. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). [2]. Zarządzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). [3]. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami). [4]. Rozporządzenie Ministra Transportu i Gospodarki Morskiej oraz Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 w sprawie znaków i sygnałów drogowych. Dz.U. Nr 170 z dnia 12 października 2002 r. poz [5]. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (DzU. Nr 220 z dnia 23 grudnia 2003, poz. 218) Szczegółowe warunki techniczne dla znaków drogowych pionowych i warunki ich umieszczania na drogach [6]. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (j.t. Dz. U. z 2006r. nr 129, poz. 902), [7]. Ustawa z dnia 27 lipca 2001 r. o wprowadzeniu ustawy - Prawo ochrony środowiska, ustawy o odpadach oraz o zmianie niektórych ustaw (Dz. U nr 100, poz. 1085; z późniejszymi zmianami), [8]. Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U nr 62, poz. 628; z późniejszymi zmianami), [9]. Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz. U nr 112, poz. 1206), [10]. Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (j.t. Dz. U. z 2005 nr 108, poz. 908; z późniejszymi zmianami) [11]. Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 z sprawie szczegółowego zakresu i formy bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (Dz.U. Nr 151, poz. 1256). [12]. Rozporządzenie MGPiB z r (Dz.U Nr 25 z 1995r) w sprawie rodzaju i zakresu opracowań geodezyjno kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie [13]. Ustawa z dnia 17 maja 1989 roku - Prawo geodezyjne i kartograficzne (Dz. U. Nr 30, poz. 163 z późniejszymi zmianami). [14]. Warunki Ogólne i Szczególne Kontraktu Strona 27 z 215 STWiORB D-M

26 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. WSTĘP 1.1. Przedmiot STWiORB D Roboty ziemne D Roboty ziemne. Wymagania ogólne Przedmiotem niniejszej specyfikacji technicznej (STWiORB) są wymagania dotyczące wykonania i odbioru robót ziemnych przy budowie mostu objazdowego podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania STWiORB Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych rozbiórkowych w czasie przebudowy mostu i obejmują: wykonanie wykopów w gruntach nieskalistych, wykonanie nasypów mechanicznie z gruntu kat. I-V Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m. Bagno - grunt organiczny nasycony wodą, o małej nośności, charakteryzujący się znacznym i długotrwałym osiadaniem pod obciążeniem. Grunt nieskalisty - każdy grunt rodzimy, nie określony w punkcie jako grunt skalisty Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie Rc ponad 0,2 MPa; wymaga użycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: Strona 28 z 215 STWiORB D

27 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA I s d gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, zgodnie z BN-77/ [9], (Mg/m 3 ), ds. - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B-04481:1988 [2], służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d gdzie: 60 U d d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), 10 d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm) Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: gdzie: E2 I E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie 0 E1 z PN-S-02205:1998 [4], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4] Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w STWiORB D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w STWiORB D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w STWiORB D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica 1. Podział gruntów pod względem przydatności do budowy nasypów podano w tablicy 2. Lp. ds Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Wyszczególnienie właściwości 1 Rodzaj gruntu Jednostki Grupy gruntów niewysadzinowe wątpliwe wysadzinowe rumosz niegliniasty żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy piasek pylasty zwietrzelina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta mało wysadzinowe glina piaszczysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczysty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piaszczysty glina piaszczysta, glina, glina pylasta ił warwowy 2 Zawartość cząstek 0,075 mm 0,02 mm % 15 3 od 15 do 30 od 3 do Kapilarność bierna H kb m 1,0 1,0 1,0 4 Wskaźnik piaskowy WP 35 od 25 do STWiORB D Strona 29 z 215

28 Tablica 2. Przydatność gruntów do wykonywania budowli ziemnych wg PN-S :1998 [4]. Przeznaczeni Przydatne Przydatne z zastrzeżeniami Treść zastrzeżenia e 1. Rozdrobnione - gdy pory w gruncie skalistym będą 1. Rozdrobnione grunty skaliste grunty skaliste wypełnione gruntem lub materiałem miękkie twarde oraz grunty drobnoziarnistym kamieniste, 2. Zwietrzeliny i rumosze gliniaste - gdy będą wbudowane w miejsca zwietrzelinowe, 3. Piaski pylaste, piaski gliniaste, suche lub zabezpieczone od wód rumosze i otoczaki pyły piaszczyste i pyły gruntowych i powierzchniowych 2. Żwiry i - do nasypów nie wyższych niż 3 m, pospółki, również 4. Piaski próchniczne, z wyjątkiem zabezpieczonych przed gliniaste pylastych piasków próchnicznych zawilgoceniem 3. Piaski grubo, 5. Gliny piaszczyste, gliny i gliny - w miejscach suchych lub średnio i pylaste oraz inne o wl35% przejściowo zawilgoconych drobnoziarniste, 6. Gliny piaszczyste zwięzłe, gliny - do nasypów nie wyższych niż 3 m: naturalne i łamane zwięzłe i gliny pylaste zwięzłe zabezpieczonych przed 4. Piaski gliniaste oraz inne grunty o granicy zawilgoceniem lub po ulepszeniu Na dolne z domieszką płynności wl od 35 do 60% spoiwami warstwy frakcji żwirowokamienistej 7. Wysiewki kamienne gliniaste o - gdy zwierciadło wody gruntowej nasypów znajduje się na głębokości większej poniżej strefy (morenowe) o zawartości frakcji iłowej ponad od kapilarności biernej gruntu przemarzania wskaźniku 2% podłoża różnoziarnistości 8. Żużle wielkopiecowe i inne U15 - o ograniczonej podatności na rozpad metalurgiczne z nowego studzenia 5. Żużle - łączne straty masy do 5% (do 5 lat) wielkopiecowe i - gdy wolne przestrzenie zostaną inne metalurgiczne 9. Iłołupki przywęglowe wypełnione materiałem ze starych zwałów nieprzepalone drobnoziarnistym (powyżej 5 lat) 6. Łupki przywęgłowe przepalone 10. Popioły lotne i mieszaniny - gdy zalegają w miejscach suchych 7. Wysiewki popiołowo-żużlowe lub są izolowane od wody kamienne o zawartości frakcji iłowej poniżej 2% Na górne warstwy nasypów w strefie przemarzania W wykopach i miejscach zerowych do głębokości przemarzania 1. Żwiry i pospółki 2. Piaski grubo i średnioziarniste 3. Iłołupki przywęglowe przepalone zawierające mniej niż 15% ziarn mniejszych od 0,075 mm 4. Wysiewki kamienne o uziarnieniu odpowiadającym pospółkom lub żwirom Grunty niewysadzinowe 1. Żwiry i pospółki gliniaste 2. Piaski pylaste i gliniaste 3. Pyły piaszczyste i pyły 4. Gliny o granicy płynności wl mniejszej niż 35% 5. Mieszaniny popiołowo-żużlowe z węgla kamiennego 6. Wysiewki kamienne gliniaste o zawartości frakcji iłowej 2% 7. Żużle wielkopiecowe i inne metalurgiczne - pod warunkiem ulepszenia tych gruntów spoiwami, takimi jak: cement, wapno, aktywne popioły itp. - drobnoziarniste i nierozpadowe: straty masy do 1% 8. Piaski drobnoziarniste - o wskaźniku nośności wnoś10 Grunty wątpliwe i wysadzinowe - gdy są ulepszane spoiwami (cementem, wapnem, aktywnymi popiołami itp.) Strona 30 z 215 STWiORB D

29 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 2.3. Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów (do zasypywania wykopów). Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, powinny być wywiezione przez Wykonawcę i zutylizowane. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w STWiORB D-M Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w STWiORB D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w STWiORB D-M Wymagania ogólne pkt Dokładność wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i STWiORB Odwodnienia pasa robót ziemnych Niezależnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed STWiORB D Strona 31 z 215

30 przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. Jeżeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i STWiORB. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5 cm. Dokładność wykonania skarp rowów powinna być zgodna z określoną dla skarp wykopów w STWiORB D KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w STWiORB D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 STWiORB D , D oraz D Badania do odbioru korpusu ziemnego Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5 cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Strona 32 z 215 STWiORB D

31 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów, dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, zgodnie z normą PN-S-02205:1998 [4] Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w STWiORB D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w STWiORB D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, STWiORB i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB D-M Wymagania ogólne pkt 9. Zakres czynności objętych ceną jednostkową podano w STWiORB D oraz D pkt PRZEPISY ZWIĄZANE Normy 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty 10. Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa STWiORB D Strona 33 z 215

32 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. WSTĘP D Wykonanie wykopów w gruntach nieskalistych D Wykonanie wykopów mechanicznie w gruntach kat. I-V z transportem urobku (kod CPV ) 1.1 Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych (STWiORB) Przedmiotem niniejszej STWiORB są wymagania dotyczące wykonania i odbioru wykopów w gruntach kategorii III podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania STWiORB Szczegółowa specyfikacja techniczna (STWiORB) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych i obejmują wykonanie wykopów w gruntach kategorii I-V podczas wykonania projektowanych żelbetowych murów oporowych oraz wykonania regulacji i umocnienia koryta cieku w obrębie projektowanego obiektu mostowego Określenia podstawowe Podstawowe określenia zostały podane w STWiORB D pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w STWiORB D pkt MATERIAŁY W przypadku materiału nienadającego się do wbudowania w nasyp, grunt należy zmagazynować na placu budowy w celu późniejszej rekultywacji terenu. 3. SPRZĘT Wymagania i ustalenia dotyczące sprzętu określono w STWiORB D pkt TRANSPORT Wymagania i ustalenia dotyczące transportu określono w STWiORB D pkt WYKONANIE ROBÓT 5.1 Zasady prowadzenia robót Ogólne zasady prowadzenia robót podano w STWiORB D pkt 5. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąża Wykonawcę. Strona 34 z 215 STWiORB D

33 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o różnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemożliwiający ich wymieszanie. Odstępstwo od powyższego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inżyniera. Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile Inżynier dopuści czasowe składowanie odspojonych gruntów, należy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem. O ile warunki kontraktu lub wskazania Inżyniera nie stanowią inaczej grunty nieprzydatne do budowy nasypów oraz nadmiar gruntu z wykopu powinny być wywiezione na odkład poza teren budowy i zagospodarowana przez Wykonawcę. Wybór lokalizacji odkładu należy do Wykonawcy. Lokalizacja musi być zaakceptowana przez Inżyniera. Niezależnie od tego, Wykonawca musi uzyskać zgodę właściciela terenu Wymagania dotyczące zagęszczenia i nośności gruntu Zagęszczenie gruntu w wykopach powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia I s =1,0. Jeżeli grunty rodzime w wykopach nie spełniają wymaganego wskaźnika zagęszczenia, to przed ułożeniem konstrukcji należy je dogęścić do wartości Is, podanych w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu Autostrad i dróg ekspresowych Minimalna wartość I s dla: innych dróg kategoria ruchu KR3-KR6 kategoria ruchu KR1-KR2 Górna warstwa o grubości 20 cm 1,03 1,00 1,00 Na głębokości od 20 do 50 cm od powierzchni robót ziemnych 1,00 1,00 0,97 Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrednie zagęszczanie gruntów rodzimych, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe do zastosowania środki, o ile nie są określone w STWiORB, proponuje Wykonawca i przedstawia do akceptacji Inżynierowi. Jeśli nie ma możliwości oznaczenia wskaźnika zagęszczenia należy wykonać badanie wskaźnika odkształcenia wg STWiORB D pkt Dodatkowo można sprawdzić nośność warstwy gruntu na powierzchni robót ziemnych na podstawie pomiaru wtórnego modułu odkształcenia E2 zgodnie z PN-02205:1998 [4] rysunek Ruch budowlany Nie należy dopuszczać ruchu budowlanego po dnie wykopu o ile grubość warstwy gruntu (nadkładu) powyżej rzędnych robót ziemnych jest mniejsza niż 0,3 m. Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. Może odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w STWiORB D pkt 6. STWiORB D Strona 35 z 215

34 6.2. Kontrola wykonania wykopów Kontrola wykonania wykopów polega na sprawdzeniu zgodności z wymaganiami określonymi w dokumentacji projektowej i STWiORB. W czasie kontroli szczególną uwagę należy zwrócić na: a) sposób odspajania gruntów nie pogarszający ich właściwości, b) zapewnienie stateczności skarp, c) odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, d) dokładność wykonania wykopów (usytuowanie i wykończenie), e) zagęszczenie górnej strefy korpusu w wykopie według wymagań określonych w pkcie OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w STWiORB D pkt Jednostka obmiarowa Jednostką obmiarową jest m 3 (metr sześcienny) wykonanego wykopu. 8. ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w STWiORB D Wymagania ogólne pkt Odbiór robót zanikających i ulegających zakryciu Nie występują. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB D pkt Cena jednostki obmiarowej Cena wykonania 1 m 3 z transportem urobku obejmuje: wykopów w gruntach kategorii III dla wykonania wykopu mechanicznie prace pomiarowe i roboty przygotowawcze, oznakowanie robót, koszt zapewnienia niezbędnych czynników produkcji, wykonanie wykopu z transportem urobku na nasyp lub odkład, koszty pozyskania i likwidacji składowisk, wykonanie i rozebranie ew. umocnień, profilowanie dna wykopu, skarp i rowów zgodnie z dokumentacją projektową, koszty zabezpieczenia dna wykopu przed negatywnymi skutkami czynników atmosferycznych, mechanicznych, itp. zagęszczenie powierzchni wykopu, koszt zabezpieczenia skarp wykopów przed rozmywaniem na czas prowadzenia wszystkich robót, do czasu zastabilizowania skarp (ukorzenienia traw) monitoring wód gruntowych, odwodnienie wykopu na czas jego wykonywania wraz z niezbędnymi urządzeniami w dostosowaniu do warunków na terenie budowy, koszty wykonania, utrzymania oraz późniejszej rozbiórki dróg technologicznych, koszt utrzymania czystości na drogach w związku z transportem gruntu, koszt uporządkowania i rekultywacji terenu, przeprowadzenie pomiarów i badań, wymaganych w specyfikacji technicznej, wszystkie inne czynności nieujęte a konieczne do wykonania w ramach niniejszej specyfikacji. Strona 36 z 215 STWiORB D

35 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA UWAGA: Ilości robót ziemnych wykazanych w Przedmiarze Robót zostały określone na podstawie przekrojów poprzecznych, bez uwzględniania spulchnienia i zagęszczenia gruntu rodzimego. Wykonawca powinien uwzględnić te współczynniki w cenie jednostkowej 10. PRZEPISY ZWIĄZANE Spis przepisów związanych podano w STWiORB D pkt 10. STWiORB D Strona 37 z 215

36 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Wykonanie nasypów D Wykonanie nasypów mechanicznie z gruntu kat. I-VI z pozyskaniem i transportem gruntu na odl. 15km 1. WSTĘP 1.1. Przedmiot SST (kod CPV ) Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru nasypów podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy mostu, dojazdów, dokopu i transportu gruntu oraz formowanie i zagęszczanie nasypów Określenia podstawowe Podstawowe określenia zostały podane w SST D pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D pkt MATERIAŁY (grunty) 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D pkt Grunty i materiały do nasypów Grunty i materiały dopuszczone do budowy nasypów powinny spełniać wymagania określone w PN-S :1998 [4]. Zasady dopuszczenia do użytku gruntu pozyskiwanego spoza terenu budowy podane są w SST D pkt 2. Grunty i materiały do budowy nasypów podaje tablica 1. Tablica 1. Przydatność gruntów do wykonywania budowli ziemnych wg PN-S :1998 [4]. Przeznaczeni e Na dolne warstwy nasypów poniżej strefy przemarzania średnio Przydatne Przydatne z zastrzeżeniami Treść zastrzeżenia 1. Rozdrobnione grunty skaliste twarde oraz grunty kamieniste, zwietrzelinowe, rumosze i otoczaki 2. Żwiry i pospółki, również gliniaste 3. Piaski grubo, drobnoziarniste, naturalne i łamane 4. Piaski gliniaste z domieszką i 1. Rozdrobnione grunty skaliste miękkie 2. Zwietrzeliny i rumosze gliniaste 3. Piaski pylaste, piaski gliniaste, pyły piaszczyste i pyły 4. Piaski próchniczne, z wyjątkiem pylastych piasków próchnicznych 5. Gliny piaszczyste, gliny i gliny pylaste oraz inne o wl35% 6. Gliny piaszczyste zwięzłe, gliny zwięzłe i gliny pylaste zwięzłe oraz inne grunty o granicy płynności wl od 35 do 60% - gdy pory w gruncie skalistym będą wypełnione gruntem lub materiałem drobnoziarnistym - gdy będą wbudowane w miejsca suche lub zabezpieczone od wód gruntowych i powierzchniowych - do nasypów nie wyższych niż 3 m, zabezpieczonych przed zawilgoceniem - w miejscach suchych lub przejściowo zawilgoconych - do nasypów nie wyższych niż 3 m: zabezpieczonych przed zawilgoceniem lub po ulepszeniu spoiwami Strona 38 z 215 STWiORB D

37 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA frakcji żwirowokamienistej znajduje się na głębokości większej - gdy zwierciadło wody gruntowej 7. Wysiewki kamienne gliniaste o zawartości frakcji iłowej ponad (morenowe) o od kapilarności biernej gruntu 2% wskaźniku podłoża różnoziarnis-tości 8. Żużle wielkopiecowe i inne - o ograniczonej podatności na rozpad U15 metalurgiczne z nowego studzenia - łączne straty masy do 5% 5. Żużle (do 5 lat) wielkopiecowe i - gdy wolne przestrzenie zostaną 9. Iłołupki przywęglowe inne metalurgiczne wypełnione materiałem nieprzepalone ze starych zwałów drobnoziarnistym (powyżej 5 lat) 10. Popioły lotne i mieszaniny 6. Łupki popiołowo-żużlowe przywęgłowe przepalone - gdy zalegają w miejscach suchych 7. Wysiewki lub są izolowane od wody kamienne o zawartości frakcji iłowej poniżej 2% 1. Żwiry i pospółki 1. Żwiry i pospółki gliniaste 2. Piaski grubo 2. Piaski pylaste i gliniaste i średnioziarniste 3. Pyły piaszczyste i pyły 3. Iłołupki 4. Gliny o granicy płynności wl - pod warunkiem ulepszenia tych przywęglowe mniejszej niż 35% gruntów spoiwami, takimi jak: przepalone 5. Mieszaniny popiołowo-żużlowe cement, wapno, aktywne popioły itp. Na górne zawierające mniej z węgla kamiennego warstwy niż 15% ziarn 6. Wysiewki kamienne gliniaste o nasypów mniejszych od zawartości frakcji iłowej 2% w strefie 0,075 mm przemarzania 7. Żużle wielkopiecowe i inne - drobnoziarniste i nierozpadowe: 4. Wysiewki metalurgiczne straty masy do 1% kamienne o uziarnieniu odpowiadającym 8. Piaski drobnoziarniste - o wskaźniku nośności wnoś10 pospółkom lub żwirom W wykopach i miejscach - gdy są ulepszane spoiwami Grunty zerowych do Grunty wątpliwe i wysadzinowe (cementem, wapnem, aktywnymi niewysadzinowe głębokości popiołami itp.) przemarzania Założono wykonanie nasypu z gruntu nie gorszego niż piasek gliniasty o parametrach: kat tarcia wewnętrznego 18, spójność 30kPa oraz gęstość objętościowa 2,15 [t/m3].. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania i ustalenia dotyczące sprzętu określono w SST D pkt Dobór sprzętu zagęszczającego W tablicy 2 podano, dla różnych rodzajów gruntów, orientacyjne dane przy doborze sprzętu zagęszczającego. Sprzęt do zagęszczania powinien być zatwierdzony przez Inżyniera. STWiORB D Strona 39 z 215

38 Tablica 2. Orientacyjne dane przy doborze sprzętu zagęszczającego wg [13] Rodzaje urządzeń zagęszczających niespoiste: piaski, żwiry, pospółki grubość liczba warstwy przejść [ m ] n *** Rodzaje gruntu spoiste: pyły gliny, iły grubość liczba warstwy przejść [ m ] n *** gruboziarniste i kamieniste grubość warstwy [ m ] liczba przejść n *** Uwagi o przydatności maszyn Walce statyczne 0,1 do 0,2 4 do 8 0,1 do 4 do 8 0,2 do 4 do 8 1) gładkie * 0,2 0,3 Walce statyczne - - 0,2 do 8 do 12 0,2 do 8 do 12 2) okołkowane * 0,3 0,3 Walce statyczne 0,2 do 0,5 6 do 8 0,2 do 6 do ) ogumione * 0,4 Walce wibracyjne 0,4 do 0,7 4 do 8 0,2 do 3 do 4 0,3 do 3 do 5 4) gładkie ** 0,4 0,6 Walce wibracyjne 0,3 do 0,6 3 do 6 0,2 do 6 do 10 0,2 do 6 do 10 5) okołkowane ** 0,4 0,4 Zagęszczarki 0,3 do 0,5 4 do ,2 do 4 do 8 6) wibracyjne ** 0,5 Ubijaki 0,2 do 0,4 2 do4 0,1 do 3 do 5 0,2 do 3 do 4 6) szybkouderzające 0,3 0,4 Ubijaki o masie od 1 do 10 Mg zrzucane z wysokości od 5 do 10 m 2,0 do 8,0 4 do 10 uderzeń w punkt 1,0 do 4,0 3 do 6 uderzeń w punkt 1,0 do 5,0 3 do 6 uderzeń w punkt *) Walce statyczne są mało przydatne w gruntach kamienistych. **) Wibracyjnie należy zagęszczać warstwy grubości 15 cm, cieńsze warstwy należy zagęszczać statycznie. ***) Wartości orientacyjne, właściwe należy ustalić na odcinku doświadczalnym. Uwagi: 1) Do zagęszczania górnych warstw podłoża. Zalecane do codziennego wygładzania (przywałowania) gruntów spoistych w miejscu pobrania i w nasypie. 2) Nie nadają się do gruntów nawodnionych. 3) Mało przydatne w gruntach spoistych. 4) Do gruntów spoistych przydatne są walce średnie i ciężkie, do gruntów kamienistych - walce bardzo ciężkie. 5) Zalecane do piasków pylastych i gliniastych, pospółek gliniastych i glin piaszczystych. 6) Zalecane do zasypek wąskich przekopów 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w SST D pkt WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót 5.2. Dokop Ogólne zasady wykonania robót podano w SST D pkt Miejsce dokopu Wybór miejsca dokopu należy do Wykonawcy. Miejsce dokopu musi być zaakceptowane przez Inżyniera Zasady prowadzenia robót w dokopie Pozyskiwanie gruntu z dokopu może rozpocząć się dopiero po pobraniu próbek i zbadaniu przydatności zalegającego gruntu do budowy nasypów oraz po wydaniu zgody na piśmie przez Inżyniera. Głębokość na jaką należy ocenić przydatność gruntu powinna być dostosowana do zakresu prac. Grunty nieprzydatne do budowy nasypów nie powinny być odspajane, chyba że wymaga tego dostęp do gruntu przeznaczonego do przewiezienia z dokopu w nasyp. Odspojone przez Wykonawcę grunty nieprzydatne powinny być wbudowane z powrotem w miejscu ich pozyskania. Strona 40 z 215 STWiORB D

39 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 5.3. Wykonanie nasypów Przygotowanie podłoża w obrębie podstawy nasypu Przed przystąpieniem do budowy nasypu należy w obrębie jego podstawy zakończyć roboty przygotowawcze, określone w SST D Roboty przygotowawcze Wycięcie stopni w zboczu Jeżeli pochylenie poprzeczne terenu w stosunku do osi nasypu jest większe niż 1:5 lub w miejscach określonych na przekrojach poprzecznych dokumentacji projektowej, należy dla zabezpieczenia przed zsuwaniem się nasypu, na odcinku wskazanym w dokumentacji, wykonać w zboczu stopnie o spadku górnej powierzchni, wynoszącym około 4% 1% i szerokości min. 1,00 m Zagęszczenie gruntu i nośność w podłożu nasypu Wykonawca powinien skontrolować wskaźnik zagęszczenia gruntów rodzimych, zalegających w strefie podłoża nasypu, do głębokości 0,5 m od powierzchni terenu. Jeżeli wartość wskaźnika zagęszczenia jest mniejsza niż określona w tablicy 3, Wykonawca powinien dogęścić podłoże tak, aby powyższe wymaganie zostało spełnione. Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 3 nie mogą być osiągnięte przez bezpośrednie zagęszczanie podłoża, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiające uzyskanie wymaganych wartości wskaźnika zagęszczenia. Tablica 3. Minimalne wartości wskaźnika zagęszczenia dla podłoża nasypów do głębokości 0,5 m od powierzchni terenu Nasypy Minimalna wartość I s dla: o wysokości, [m] kategoria ruchu KR3 do 2 0,97 ponad 2 0,97 Dla nasypów pod chodniki wymagań wobec minimalnej wartości wskaźnika zagęszczenia dla podłoża nasypów do głębokości 0,5 m od powierzchni terenu nie określa się. Dodatkowo można sprawdzić nośność warstwy gruntu podłoża nasypu na podstawie pomiaru wtórnego modułu odkształcenia E2 zgodnie z PN-02205:1998 [4] rysunek Spulchnienie gruntów w podłożu nasypów Jeżeli nasyp ma być budowany na powierzchni skały lub na innej gładkiej powierzchni, to przed przystąpieniem do budowy nasypu powinna ona być rozdrobniona lub spulchniona na głębokość co najmniej 15 cm, w celu poprawy jej powiązania z podstawą nasypu Wybór gruntów i materiałów do wykonania nasypów Wybór gruntów i materiałów do wykonania nasypów powinien być dokonany z uwzględnieniem zasad podanych w pkcie Zasady wykonania nasypów Ogólne zasady wykonywania nasypów Nasypy powinny być wznoszone przy zachowaniu przekroju poprzecznego i profilu podłużnego, które określono w dokumentacji projektowej, z uwzględnieniem ewentualnych zmian wprowadzonych zawczasu przez Inżyniera. W celu zapewnienia stateczności nasypu i jego równomiernego osiadania należy przestrzegać następujących zasad: a) Nasypy należy wykonywać metodą warstwową, z gruntów przydatnych do budowy nasypów. Nasypy powinny być wznoszone równomiernie na całej szerokości. b) Grubość warstwy w stanie luźnym powinna być odpowiednio dobrana w zależności od rodzaju gruntu i sprzętu używanego do zagęszczania. Przystąpienie do wbudowania kolejnej warstwy nasypu może nastąpić dopiero po stwierdzeniu przez Inżyniera prawidłowego wykonania warstwy poprzedniej. c) Grunty o różnych właściwościach należy wbudowywać w oddzielnych warstwach, o jednakowej grubości na całej szerokości nasypu. Grunty spoiste należy wbudowywać w dolne, a grunty niespoiste w górne warstwy nasypu. d) Warstwy gruntu przepuszczalnego należy wbudowywać poziomo, a warstwy gruntu mało przepuszczalnego (o współczynniku K m/s) ze spadkiem górnej powierzchni około 4% 1%. Kiedy nasyp jest budowany w terenie płaskim spadek powinien być obustronny, gdy nasyp jest budowany na zboczu spadek powinien być jednostronny, zgodny z jego pochyleniem. Ukształtowanie powierzchni warstwy powinno uniemożliwiać lokalne gromadzenie się wody. e) Jeżeli w okresie zimowym następuje przerwa w wykonywaniu nasypu, a górna powierzchnia jest wykonana z gruntu spoistego, to jej spadki porzeczne powinny być ukształtowane ku osi nasypu, a woda odprowadzona poza nasyp z STWiORB D Strona 41 z 215

40 zastosowaniem ścieku. Takie ukształtowanie górnej powierzchni gruntu spoistego zapobiega powstaniu potencjalnych powierzchni poślizgu w gruncie tworzącym nasyp. f) Górną warstwę nasypu, o grubości od spodu konstrukcji nawierzchni (wraz z ulepszonym podłożem) do głębokości przemarzania h z =1,20 m, tj. około 70 cm, należy wykonać z gruntów niewysadzinowych, o wskaźniku wodoprzepuszczalności K m/s i wskaźniku różnoziarnistości U5. Przy braku możliwości pozyskania takiego gruntu z wykopów, Wykonawca powinien pozyskać go z dokopu poza budową. Jako sposób zastępczy Inżynier może wyrazić zgodę na ulepszenie górnej warstwy nasypu poprzez stabilizację cementem, wapnem lub popiołami lotnymi. Warstwa ta nie jest wliczana do zaprojektowanej konstrukcji jezdni wraz ulepszonym podłożem. g) Na terenach o wysokim stanie wód gruntowych oraz na terenach zalewowych dolne warstwy nasypu, o grubości co najmniej 0,5 m powyżej najwyższego poziomu wody, należy wykonać z gruntu przepuszczalnego. h) Przy wykonywaniu nasypów z popiołów lotnych, warstwę pod popiołami, grubości 0,3 do 0,5 m, należy wykonać z gruntu lub materiałów o dużej przepuszczalności. Górnej powierzchni warstwy popiołu należy nadać spadki poprzeczne 4% 1% według poz. d). i) Grunt przewieziony w miejsce wbudowania powinien być bezzwłocznie wbudowany w nasyp. Inżynier może dopuścić czasowe składowanie gruntu, pod warunkiem jego zabezpieczenia przed nadmiernym zawilgoceniem Wykonywanie nasypów z gruntów kamienistych lub gruboziarnistych odpadów przemysłowych Wykonywanie nasypów z gruntów kamienistych lub gruboziarnistych odpadów przemysłowych powinno odbywać się według jednej z niżej podanych metod, jeśli nie zostało określone inaczej w dokumentacji projektowej, SST lub przez Inżyniera: a) Wykonywanie nasypów z gruntów kamienistych lub gruboziarnistych odpadów przemysłowych z wypełnieniem wolnych przestrzeni Każdą rozłożoną warstwę materiałów gruboziarnistych o grubości nie większej niż 0,3 m, należy przykryć warstwą żwiru, pospółki, piasku lub gruntu (materiału) drobnoziarnistego. Materiałem tym wskutek zagęszczania (najlepiej sprzętem wibracyjnym), wypełnia się wolne przestrzenie między grubymi ziarnami. Przy tym sposobie budowania nasypów można stosować skały oraz odpady przemysłowe, które są miękkie (zgodnie z charakterystyką podaną w tablicy 1). b) Wykonywanie nasypów z gruntów kamienistych lub gruboziarnistych odpadów przemysłowych bez wypełnienia wolnych przestrzeni Warstwy nasypu wykonane według tej metody powinny być zbudowane z materiałów mrozoodpornych. Warstwy te należy oddzielić od podłoża gruntowego pod nasypem oraz od górnej strefy nasypu około 10-centymetrową warstwą żwiru, pospółki lub nieodsianego kruszywa łamanego, zawierającego od 25 do 50% ziarn mniejszych od 2 mm i spełniających warunek: 4 d85 D15 4 d15 gdzie: d85 i d15 - średnica oczek sita, przez które przechodzi 85% i 15% gruntu podłoża lub gruntu górnej warstwy nasypu (mm), D15 - średnica oczek sita, przez które przechodzi 15% materiału gruboziarnistego (mm). Części nasypów wykonywane tą metodą nie mogą sięgać wyżej niż 1,2 m od projektowanej niwelety nasypu. c) Warstwa oddzielająca z geotekstyliów przy wykonywaniu nasypów z gruntów kamienistych Rolę warstw oddzielających mogą również pełnić warstwy geotekstyliów. Geotekstylia przewidziane do użycia w tym celu powinny posiadać aprobatę techniczną, wydaną przez uprawnioną jednostkę. W szczególności wymagana jest odpowiednia wytrzymałość mechaniczna geotekstyliów, uniemożliwiająca ich przebicie przez ziarna materiału gruboziarnistego oraz odpowiednie właściwości filtracyjne, dostosowane do uziarniania przyległych warstw Wykonywanie nasypów na zboczach Przy budowie nasypu na zboczu o pochyłości od 1:5 do 1:2 należy zabezpieczyć nasyp przed zsuwaniem się przez wycięcie w zboczu stopni wg pktu Poszerzenie nasypu Przy poszerzeniu istniejącego nasypu należy wykonywać w jego skarpie stopnie o szerokości do 1,0 m. Spadek górnej powierzchni stopni powinien wynosić 4% 1% w kierunku zgodnym z pochyleniem skarpy. Wycięcie stopni obowiązuje zawsze przy wykonywaniu styku dwóch przyległych części nasypu, wykonanych z gruntów o różnych właściwościach lub w różnym czasie Wykonywanie nasypów w okresie deszczów Wykonywanie nasypów należy przerwać, jeżeli wilgotność gruntu przekracza wartość dopuszczalną, to znaczy jest większa od wilgotności optymalnej o więcej niż 10% jej wartości. Strona 42 z 215 STWiORB D

41 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Na warstwie gruntu nadmiernie zawilgoconego nie wolno układać następnej warstwy gruntu. Osuszenie można przeprowadzić w sposób mechaniczny lub chemiczny, poprzez wymieszanie z wapnem palonym albo hydratyzowanym. W celu zabezpieczenia nasypu przed nadmiernym zawilgoceniem, poszczególne jego warstwy oraz korona nasypu po zakończeniu robót ziemnych powinny być równe i mieć spadki potrzebne do prawidłowego odwodnienia, według pktu , poz. d). W okresie deszczowym nie należy pozostawiać nie zagęszczonej warstwy do dnia następnego. Jeżeli warstwa gruntu niezagęszczonego uległa przewilgoceniu, a Wykonawca nie jest w stanie osuszyć jej i zagęścić w czasie zaakceptowanym przez Inżyniera, to może on nakazać Wykonawcy usunięcie wadliwej warstwy Wykonywanie nasypów w okresie mrozów Niedopuszczalne jest wykonywanie nasypów w temperaturze przy której nie jest możliwe osiągnięcie w nasypie wymaganego wskaźnika zagęszczenia gruntów. Nie dopuszcza się wbudowania w nasyp gruntów zamarzniętych lub gruntów przemieszanych ze śniegiem lub lodem. W czasie dużych opadów śniegu wykonywanie nasypów powinno być przerwane. Przed wznowieniem prac należy usunąć śnieg z powierzchni wznoszonego nasypu. Jeżeli warstwa niezagęszczonego gruntu zamarzła, to nie należy jej przed rozmarznięciem zagęszczać ani układać na niej następnych warstw Plantowanie skarp Po uformowaniu skarp nasypów należy wykonać ich plantowanie (obrobienie na czysto). Plantowanie należy wykonać mechanicznie a w miejscach niedostępnych ręcznie Zagęszczenie gruntu Ogólne zasady zagęszczania gruntu Każda warstwa gruntu jak najszybciej po jej rozłożeniu, powinna być zagęszczona z zastosowaniem sprzętu odpowiedniego dla danego rodzaju gruntu oraz występujących warunków. Rozłożone warstwy gruntu należy zagęszczać od krawędzi nasypu w kierunku jego osi Grubość warstwy Grubość warstwy zagęszczonego gruntu oraz liczbę przejść maszyny zagęszczającej zaleca się określić doświadczalnie dla każdego rodzaju gruntu i typu maszyny, zgodnie z zasadami podanymi w pkcie Orientacyjne wartości, dotyczące grubości warstw różnych gruntów oraz liczby przejazdów różnych maszyn do zagęszczania podano w pkcie Wilgotność gruntu Wilgotność gruntu w czasie zagęszczania powinna być równa wilgotności optymalnej, z tolerancją: d) w gruntach niespoistych 2 % e) w gruntach mało i średnio spoistych +0 %, 2 % f) w mieszaninach popiołowo-żużlowych +2%, 4 % Sprawdzenie wilgotności gruntu należy przeprowadzać laboratoryjnie, z częstotliwością określoną w pktach i Wymagania dotyczące zagęszczania W zależności od uziarnienia stosowanych materiałów, zagęszczenie warstwy należy określać za pomocą oznaczenia wskaźnika zagęszczenia lub porównania pierwotnego i wtórnego modułu odkształcenia. Kontrolę zagęszczenia na podstawie porównania pierwotnego i wtórnego modułu odkształcenia, określonych zgodnie z normą PN-S-02205:1998 [4], należy stosować tylko dla gruntów gruboziarnistych, dla których nie jest możliwe określenie wskaźnika zagęszczenia Is, według BN-77/ [9]. Wskaźnik zagęszczenia gruntów w nasypach, określony według normy BN-77/ [9], powinien na całej szerokości korpusu spełniać wymagania podane w tablicy 4. Tablica 4. Minimalne wartości wskaźnika zagęszczenia gruntu w nasypach Strefa nasypu Minimalna wartość I s dla: kategoria ruchu KR3 STWiORB D Strona 43 z 215

42 Górna warstwa o grubości 20 cm 1,00 Niżej leżące warstwy nasypu do głębokościod powierzchni robót ziemnych: - 0,2 do 2,0 m (autostrady) - - 0,2 do 1,2 m (inne drogi) 1,00 Warstwy nasypu na głębokości od powierzchni robót ziemnych poniżej: - 2,0 m (autostrady) - 1,2 m (inne drogi) Dla nasypów pod chodniki i zjazdy indywidualne minimalna wartość Is w górnej warstwie grubości 20 cm powinna wynosić 0,97. Jako zastępcze kryterium oceny wymaganego zagęszczenia gruntów dla których trudne jest pomierzenie wskaźnika zagęszczenia, przyjmuje się wartość wskaźnika odkształcenia I0 określonego zgodnie z normą PN-S-02205:1998 [4]. Wskaźnik odkształcenia nie powinien być większy niż: a) dla żwirów, pospółek i piasków 2,2 przy wymaganej wartości I s 1,0, 2,5 przy wymaganej wartości I s 1,0, b) dla gruntów drobnoziarnistych o równomiernym uziarnieniu (pyłów, glin pylastych, glin zwięzłych, iłów 2,0, c) dla gruntów różnoziarnistych (żwirów gliniastych, pospółek gliniastych, pyłów piaszczystych, piasków gliniastych, glin piaszczystych, glin piaszczystych zwięzłych) 3,0, d) dla narzutów kamiennych, rumoszy 4, e) dla gruntów antropogenicznych na podstawie badań poligonowych. Jeżeli badania kontrolne wykażą, że zagęszczenie warstwy nie jest wystarczające, to Wykonawca powinien spulchnić warstwę, doprowadzić grunt do wilgotności optymalnej i powtórnie zagęścić. Jeżeli powtórne zagęszczenie nie spowoduje uzyskania wymaganego wskaźnika zagęszczenia, Wykonawca powinien usunąć warstwę i wbudować nowy materiał, o ile Inżynier nie zezwoli na ponowienie próby prawidłowego zagęszczenia warstwy Próbne zagęszczenie Odcinek doświadczalny dla próbnego zagęszczenia gruntu o minimalnej powierzchni 300 m2, powinien być wykonane na terenie oczyszczonym z gleby, na którym układa się grunt czterema pasmami o szerokości od 3,5 do 4,5 m każde. Poszczególne warstwy układanego gruntu powinny mieć w każdym pasie inną grubość z tym, że wszystkie muszą mieścić się w granicach właściwych dla danego sprzętu zagęszczającego. Wilgotność gruntu powinna być równa optymalnej z tolerancją podaną w pkcie Grunt ułożony na poletku według podanej wyżej zasady powinien być następnie zagęszczony, a po każdej serii przejść maszyny należy określić wskaźniki zagęszczenia, dopuszczając stosowanie innych, szybkich metod pomiaru (sonda izotopowa, ugięciomierz udarowy po ich skalibrowaniu w warunkach terenowych). Oznaczenie wskaźnika zagęszczenia należy wykonać co najmniej w 4 punktach, z których co najmniej 2 powinny umożliwić ustalenie wskaźnika zagęszczenia w dolnej części warstwy. Na podstawie porównania uzyskanych wyników zagęszczenia z wymaganiami podanymi w pkcie dokonuje się wyboru sprzętu i ustala się potrzebną liczbę przejść oraz grubość warstwy rozkładanego gruntu Odkłady Warunki ogólne wykonania odkładów Roboty omówione w tym punkcie dotyczą postępowania z gruntami lub innymi materiałami, które zostały pozyskane w czasie wykonywania wykopów, a które nie będą wykorzystane do budowy nasypów oraz innych prac związanych z trasą drogową. Grunty lub inne materiały powinny być przewiezione na odkład, jeżeli: - 0,97 a) stanowią nadmiar objętości w stosunku do objętości gruntów przewidzianych do wbudowania, b) są nieprzydatne do budowy nasypów oraz wykorzystania w innych pracach, związanych z budową trasy drogowej, c) ze względu na harmonogram robót nie jest ekonomicznie uzasadnione oczekiwanie na wbudowanie materiałów pozyskiwanych z wykopu. Wykonawca może przyjąć, że zachodzi jeden z podanych wyżej przypadków tylko wówczas, gdy zostało to jednoznacznie określone w dokumentacji projektowej, harmonogramie robót lub przez Inżyniera. Grunt z wykopu pod nasyp objazdu tymczasowego winien być powinien być składowany w pryzmy i wykorzystany Strona 44 z 215 STWiORB D

43 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA do uzupełnienia (zasypania)wykopu powstałego wskutek rozbiórki w/w nasypu po zakończeniu robót Lokalizacja odkładu Grunty spełniające wymagania z pkt powinny być w miarę możliwości wykorzystane do wyrównania terenu, zasypania dołów i sztucznych wyrobisk w obrębie budowy a nadmiar wywieziony na odkład. Jeżeli odkłady są zlokalizowane wzdłuż odcinka trasy przebiegającego w wykopie, to: a) odkłady można wykonać z obu stron wykopu, jeżeli pochylenie poprzeczne terenu jest niewielkie, przy czym odległość podnóża skarpy odkładu od górnej krawędzi wykopu powinna wynosić: b) nie mniej niż 3 m w gruntach przepuszczalnych, c) nie mniej niż 5 m w gruntach nieprzepuszczalnych, d) przy znacznym pochyleniu poprzecznym terenu, jednak mniejszym od 20%, odkład należy wykonać tylko od górnej strony wykopu, dla ochrony od wody stokowej, e) przy pochyleniu poprzecznym terenu wynoszącym ponad 20%, odkład należy zlokalizować poniżej wykopu, f) na odcinkach zagrożonych przez zasypywanie drogi śniegiem, odkład należy wykonać od strony najczęściej wiejących wiatrów, w odległości ponad 20 m od krawędzi wykopu. Jeśli odkład zostanie wykonany w nie uzgodnionym miejscu lub niezgodnie z wymaganiami, to zostanie on usunięty przez Wykonawcę na jego koszt. Konsekwencje finansowe i prawne, wynikające z ewentualnych uszkodzeń środowiska naturalnego wskutek prowadzenia prac w nie uzgodnionym do tego miejscu, obciążają Wykonawcę Zasady wykonania odkładów Wykonanie odkładów, a w szczególności ich wysokość, pochylenie, zagęszczenie oraz odwodnienie powinny być zgodne z wymaganiami normy PN-S-02205:1998 [4] to znaczy odkład powinien być uformowany w pryzmę o wysokości do 1,5 m, pochyleniu skarp od 1do 1,5 i spadku korony od 2% do 5%. Odkłady powinny być tak ukształtowane, aby harmonizowały z otaczającym terenem. Powierzchnie odkładów powinny być obsiane trawą, obsadzone krzewami lub drzewami albo przeznaczone na użytki rolne lub leśne, zgodnie z dokumentacją projektową. Odspajanie materiału przewidzianego do przewiezienia na odkład powinno być przerwane, o ile warunki atmosferyczne lub inne przyczyny uniemożliwiają jego wbudowanie zgodnie z wymaganiami sformułowanymi w tym zakresie w dokumentacji projektowej, SST lub przez Inżyniera. Przed przewiezieniem gruntu na odkład Wykonawca powinien upewnić się, że spełnione są warunki określone w pkcie Jeżeli wskutek pochopnego przewiezienia gruntu nadającego się do budowy określonej warstwy nasypu na odkład przez Wykonawcę, zajdzie konieczność dowiezienia gruntu do wykonania nasypów, to koszt tych czynności w całości obciąża Wykonawcę Rozbiórka nasypów i rekultywacja terenu Po zakończeniu budowy mostu stałego i przeniesieniu na niego ruchu, nasypy dojazdowe do mostu objazdowego należy rozebrać, a teren poddać rekultywacji. Utylizacja materiału z rozbiórki pozostaje w gestii Wykonawcy. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D pkt Sprawdzenie wykonania dokopu Sprawdzenie wykonania dokopu polega na kontrolowaniu zgodności z wymaganiami określonymi w pkcie 5.2 niniejszej specyfikacji. W czasie kontroli należy zwrócić szczególną uwagę na sprawdzenie: zgodności rodzaju gruntu z wymaganym w dokumentacji projektowej i SST, zachowania kształtu zboczy, zapewniającego ich stateczność, odwodnienia Sprawdzenie jakości wykonania nasypów Rodzaje badań i pomiarów Sprawdzenie jakości wykonania nasypów polega na kontrolowaniu zgodności z wymaganiami określonymi w pktach 2,3 oraz 5.3 niniejszej specyfikacji, w dokumentacji projektowej i SST. Szczególną uwagę należy zwrócić na: badania przydatności gruntów do budowy nasypów, badania prawidłowości wykonania poszczególnych warstw nasypu, badania zagęszczenia nasypu, STWiORB D Strona 45 z 215

44 pomiary kształtu nasypu. odwodnienie nasypu Badania przydatności gruntów do budowy nasypów Badania przydatności gruntów do budowy nasypu powinny być przeprowadzone na próbkach pobranych z każdej partii przeznaczonej do wbudowania w korpus ziemny, pochodzącej z nowego źródła, jednak nie rzadziej niż jeden raz na 3000 m3. W każdym badaniu należy określić następujące właściwości: skład granulometryczny, wg PN-B :1988 [2], zawartość części organicznych, wg PN-B-04481:1988 [2], wilgotność naturalną, wg PN-B-04481:1988 [2], wilgotność optymalną i maksymalną gęstość objętościową szkieletu gruntowego, wg PN-B-04481:1988 [2], granicę płynności, wg PN-B-04481:1988 [2], kapilarność bierną, wg PN-B-04493:1960 [3], wskaźnik piaskowy, wg BN-64/ [7] Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu polegają na sprawdzeniu: prawidłowości rozmieszczenia gruntów o różnych właściwościach w nasypie, odwodnienia każdej warstwy, grubości każdej warstwy i jej wilgotności przy zagęszczaniu; badania należy przeprowadzić nie rzadziej niż jeden raz na 500 m 2 warstwy, nadania spadków warstwom z gruntów spoistych według pktu poz. d), przestrzegania ograniczeń określonych w pktach i , dotyczących wbudowania gruntów w okresie deszczów i mrozów Sprawdzenie zagęszczenia nasypu oraz podłoża nasypu Sprawdzenie zagęszczenia nasypu oraz podłoża nasypu polega na skontrolowaniu zgodności wartości wskaźnika zagęszczenia Is lub stosunku modułów odkształcenia z wartościami określonymi w pktach i Do bieżącej kontroli zagęszczenia dopuszcza się aparaty izotopowe. Oznaczenie wskaźnika zagęszczenia Is powinno być przeprowadzone według normy BN-77/ [9], oznaczenie modułów odkształcenia według normy PN-S-02205:1998 [4]. Zagęszczenie każdej warstwy należy kontrolować nie rzadziej niż: jeden raz w trzech punktach na 1000 m 2 warstwy, w przypadku określenia wartości I s, jeden raz w trzech punktach na 2000 m 2 warstwy w przypadku określenia pierwotnego i wtórnego modułu odkształcenia. Wyniki kontroli zagęszczenia robót Wykonawca powinien wpisywać do dokumentów laboratoryjnych. Prawidłowość zagęszczenia konkretnej warstwy nasypu lub podłoża pod nasypem powinna być potwierdzona przez Inżyniera wpisem w dzienniku budowy Pomiary kształtu nasypu Pomiary kształtu nasypu obejmują kontrolę: prawidłowości wykonania skarp, szerokości korony korpusu. Sprawdzenie prawidłowości wykonania skarp polega na skontrolowaniu zgodności z wymaganiami dotyczącymi pochyleń i dokładności wykonania skarp, określonymi w dokumentacji projektowej oraz SST. Sprawdzenie szerokości korony korpusu polega na porównaniu szerokości korony korpusu na poziomie wykonywanej warstwy nasypu z szerokością wynikającą z wymiarów geometrycznych korpusu, określonych w dokumentacji projektowej Sprawdzenie jakości wykonania odkładu Sprawdzenie wykonania odkładu polega na sprawdzeniu zgodności z wymaganiami określonymi w pkt. 5.4 niniejszej specyfikacji. Szczególną uwagę należy zwrócić na: prawidłowość usytuowania i kształt geometryczny odkładu, odpowiednie wbudowanie gruntu, właściwe zagospodarowanie odkładu. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D pkt 7. Strona 46 z 215 STWiORB D

45 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 7.2. Jednostka obmiarowa Objętość nasypów będzie ustalona w metrach sześciennych na podstawie obliczeń z przekrojów poprzecznych, w oparciu o poziom gruntu rodzimego lub poziom gruntu po usunięciu warstw gruntów nieprzydatnych. Wykonanie stopni na skarpach ustalone będzie w metrach kwadratowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D Wymagania ogólne pkt Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlega: przygotowanie podłoża w obrębie podstawy nasypu, wykonanie każdej kolejnej warstwy nasypu z jednego rodzaju materiału, wykonanie stopni w skarpach nasypu istniejącego. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D pkt 9. Cena jednostki obmiarowej wykonania 1 m 3 nasypów wykonywanych mechanicznie z gruntu uzyskanego z dokopu obejmuje: prace pomiarowe, oznakowanie robót, przygotowanie podłoża pod nasyp (zageszczenie) pozyskanie gruntu z dokopu, jego odspojenie i załadunek na środki transportowe, transport urobku z dokopu na miejsce wbudowania, wbudowanie dostarczonego gruntu w nasyp wraz z jego formowaniem, zagęszczenie gruntu, profilowanie powierzchni nasypu i skarp, wyprofilowanie skarp dokopu, rekultywację dokopu, odwodnienie terenu robót, ewentualne wykonanie dróg dojazdowych na czas budowy, a następnie ich rozebranie, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, późniejszą rozbiórkę nasypów wraz z rekultywacją terenu. 10. PRZEPISY ZWIĄZANE Spis przepisów związanych podano w SST D pkt 10 STWiORB D Strona 47 z 215

46 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH D Podbudowy D Oczyszczenie i skropienie warstw konstrukcyjnych D Oczyszczenie warstw konstrukcyjnych mechanicznie D Skropienie warstw konstrukcyjnych emulsją asfaltową 1. WSTĘP 1.1. Przedmiot STWIORB Przedmiotem niniejszej specyfikacji technicznej (STWIORB) są wymagania dotyczące wykonania i odbioru robót związanych z oczyszczeniem i skropieniem warstw konstrukcyjnych nawierzchni podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania STWIORB STWIORB jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych STWIORB Ustalenia zawarte w niniejszej STWIORB dotyczą zasad prowadzenia robót związanych z oczyszczeniem i skropieniem warstwy wiążącej nawierzchni przed ułożeniem warstwy ścieralnej Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w STWIORB D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w STWIORB D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w STWIORB D-M Wymagania ogólne pkt Rodzaje materiałów do wykonania skropienia Materiały do skropienia warstw konstrukcji nawierzchni muszą być zaakceptowane przez Inżyniera. Kationowe emulsje asfaltowe przeznaczone do złączania warstw konstrukcji nawierzchni powinny spełniać wymagane w tablicy 1. Wymagania dotyczące kationowych emulsji asfaltowych stosowanych do złączania warstw nawierzchni Wymagania techniczne Metoda badań C60 B3 ZM lub C60 B4 ZM C60 B5 ZM Jednostka wg normy Klasa Zakres wartości Klasa Zakres wartości Indeks rozpadu PN-EN lub 4 50 do 100 lub 70 do do 180 Strona 48 z 215 STWiORB D ,22

47 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Zawartość lepiszcza PN-EN 1428 %(m/m) 5 58 do 62 a 5 58 do 62 a Czas wypływu dla Ø 2 mm w 40 C PN-EN s 1 TBR b 1 TBR b Pozostałość na sicie 0,5 mm PN-EN 1429 %(m/m) 1 TBR 1 TBR Trwałość po 7 dniach magazynowania PN-EN 1429 %(m/m) 1 TBR 1 TBR Sedymentacja PN-EN %(m/m) 1 TBR 1 TBR Adhezja c pokrycia PN-EN % 1 TBR 1 TBR WT-3, zał. 2 powierz- 2 > 75 2 > 75 chni ph emulsji PN-EN > 3,5 d - > 3,5 d Wymagania dotyczace lepiszczy odzyskanych z kationowych emulsji asfaltowych poprzez odparowanie, Zgodnie z PN-EN Penetracja w 25 C PN-EN ,1 mm e e a Emulsję można rozcieńczać wodą, do stężenia asfaltu nie niższego niż 40% (m/m). b Nie dotyczy emulsji rozcieńczanych wodą na budowie. c Oznaczenie jest wymagane, gdy emulsja ma bezpośredni kontakt z kruszywem. d Dotyczy emulsji przeznaczonej do związania warstwy asfaltowej z podbudową zawierającą spoiwo hydrauliczne. e Do skropień podbudów niezwiązanych, w szczególności z kruszywa stabilizowanego mechanicznie lub tłucznia kamiennego, dopuszcza się stosowanie emulsji wyprodukowanych z asfaltu drogowego o penetracji 160/ Zużycie lepiszczy do skropienia Do skropienia poszczególnych warstw konstrukcyjnych nawierzchni należy użyć lepiszcza w ilości następującej, w przeliczeniu na czysty asfalt: Warstwa wiążąca z betonu asfaltowego 0,1 kg/m 2 0,3 kg/m Składowanie lepiszczy Warunki przechowywania nie mogą powodować utraty cech lepiszcza i obniżenia jego jakości. Lepiszcze należy przechowywać w zbiornikach stalowych wyposażonych w urządzenia grzewcze i zabezpieczonych przed dostępem wody i zanieczyszczeniem. Dopuszcza się magazynowanie lepiszczy w zbiornikach murowanych, betonowych lub żelbetowych przy spełnieniu tych samych warunków, jakie podano dla zbiorników stalowych. Przy przechowywaniu emulsji asfaltowej należy stosować się ściśle do zaleceń producenta emulsji. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w STWIORB D-M Wymagania ogólne pkt Sprzęt do oczyszczania warstw nawierzchni Do oczyszczania warstw nawierzchni należy używać: szczotki mechaniczne, zaleca się użycie urządzeń dwuszczotkowych. Pierwsza ze szczotek powinna być wykonana z twardych elementów czyszczących i służyć do zdrapywania oraz usuwania zanieczyszczeń przylegających do czyszczonej warstwy. Druga szczotka powinna posiadać miękkie elementy czyszczące i służyć do zamiatania. Zaleca się używanie szczotek wyposażonych w urządzenia odpylające. sprężarki zbiorniki z wodą szczotki ręczne 3.3. Sprzęt do skrapiania warstw nawierzchni Do skrapiania warstw nawierzchni należy używać skrapiarkę lepiszcza. Skrapiarka powinna być wyposażona w urządzenia pomiarowo - kontrolne pozwalające na sprawdzenie i regulowanie następujących parametrów: temperatury rozkładanego lepiszcza ciśnienia lepiszcza w kolektorze obrotów pompy dozującej lepiszcze prędkości poruszania się skrapiarki wysokości i długości kolektora do rozkładania lepiszcza ilości dozowanego lepiszcza STWiORB D ,22 Strona 49 z 215

48 Zbiornik na lepiszcze skrapiarki powinien być izolowany termicznie, tak aby było możliwe zachowanie stałej temperatury lepiszcza Wykonawca powinien posiadać aktualne świadectwo cechowania skrapiarki zawierające zależności pomiędzy wydatkiem lepiszcza a następującymi parametrami: ciśnieniem lepiszcza obrotami pompy prędkością jazdy skrapiarki, temperaturą lepiszcza. Skrapiarka powinna zapewnić rozkładanie lepiszcza z tolerancją 10% od ilości założonej. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w STWIORB D-M Wymagania ogólne pkt Wymagania dla transportu Transport emulsji powinien odbywać się w cysternach samochodowych. Dopuszcza się stosowanie beczek lub innych pojemników stalowych. Cysterny przeznaczone do przewozu emulsji powinny być przedzielone przegrodami, dzielącymi je na komory o pojemności nie większej niż 1 m 3, a każda przegroda powinna mieć wykroje umożliwiające przepływ emulsji. Cysterny, pojemniki i zbiorniki przeznaczone do transportu lub składowania emulsji powinny być czyste i nie powinny zawierać resztek innych lepiszczy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w STWIORB D-M Wymagania ogólne pkt Oczyszczenie warstw nawierzchni Oczyszczenie warstw nawierzchni polega na usunięciu luźnego materiału, brudu, błota i kurzu przy użyciu szczotek mechanicznych, a w razie potrzeby wody pod ciśnieniem. W miejscach trudno dostępnych należy używać szczotek ręcznych. W razie potrzeby, na terenach nie zabudowanych, bezpośrednio przed skropieniem warstwa powinna być oczyszczona z kurzy przy użyciu sprężonego powietrza Skropienie warstw nawierzchni Warstwa przed skropieniem powinna być oczyszczona. Jeżeli do oczyszczenia warstwy była używana woda to skropienie lepiszczem może nastąpić dopiero po wyschnięciu warstwy. Skropienie warstwy może rozpocząć się po akceptacji przez Inżyniera jej oczyszczenia. Warstwa nawierzchni powinna być skrapiana lepiszczem przy użyciu skrapiarek, a w miejscach trudno dostępnych ręcznie (za pomocą węża z dyszą rozpryskową). Temperatura lepiszcza powinna się mieścić w przedziale 20C 40C, w razie potrzeby emulsję należy ogrzać do temperatury zapewniającej wymaganą lepkość. Skropienie powinno być równomierne, a ilość rozkładanego lepiszcza powinna być równa ilości założonej z tolerancją 10%. Na wszystkich powierzchniach gdzie rozłożono nadmierną ilość lepiszcza Wykonawca powinien rozłożyć warstwę suchego i rozgrzanego piasku i usunąć nadmiar lepiszcza przez szczotkowanie. Jeżeli do skropienia została użyta emulsja asfaltowa, to skropiona warstwa powinna być pozostawiona bez jakiegokolwiek ruchu na czas niezbędny dla umożliwienia penetracji lepiszcza w warstwę i odparowania wody z emulsji. W zależności od rodzaju użytej emulsji czas ten wynosi od 1godz. do 2 godzin. W przypadku elastomeroasfaltu lub emulsji elastomeraoasfaltowej kationowej należy stosować się do wskazań producenta. Przed ułożeniem warstwy z mieszanki mineralno bitumicznej Wykonawca powinien zabezpieczyć skropioną warstwę nawierzchni przed uszkodzeniem dopuszczając tylko niezbędny ruch budowlany. Jakiekolwiek uszkodzenia powierzchni powinny być przez Wykonawcę naprawione. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w STWIORB D-M Wymagania ogólne pkt 6. Strona 50 z 215 STWiORB D ,22

49 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA 6.2. Badania i kontrola przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien przeprowadzić próbne skropienie warstwy w celu określenia optymalnych parametrów pracy skrapiarki i określenia wymaganej ilości lepiszcza w zależności od rodzaju i stanu warstwy przewidzianej do skropienia Badania i kontrola w czasie robót Badania lepiszczy Ocena emulsji powinna być oparta na atestach producenta oraz z każdej dostawy Wykonawca powinien kontrolować czas wypływu dla Ø 20mm w 40 C na zgodność z Atestem Sprawdzenie jednorodności skropienia i zużycia lepiszcza Jednorodność skropienia powinna być sprawdzana wizualnie. Zaleca się przeprowadzić kontrolę ilości rozkładanego lepiszcza według metody podanej w o normie PN-EN :2005 Powierzchniowe utrwalenie. Metody badań. Część: 1 Dozowanie i poprzeczny rozkład [2]. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w STWIORB D-M Wymagania ogólne pkt 7. Obmiar oczyszczonej oraz skropionej powierzchni warstwy powinien być dokonany w metrach kwadratowych [m 2 ]. 8. ODBIÓR ROBÓT 8.1.Ogólne zasady odbioru robót podano w STWIORB D-M Wymagania ogólne pkt 8. Odbiór oczyszczonej i skropionej powierzchni jest dokonywany na zasadach odbioru robót zanikających i ulegających zakryciu. Do odbioru Wykonawca przedstawia wszystkie wyniki badań z bieżącej kontroli materiałów i robót. Odbioru dokonuje Inżynier na podstawie wyników badań Wykonawcy z bieżącej kontroli jakości materiałów i robót i oględzin warstwy. W przypadku stwierdzenia usterek Inżynier ustali zakres wykonania robót poprawkowych. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inżynierem Zasady postępowania w przypadku wystąpienia wad i usterek W przypadku wystąpienia wad i usterek Wykonawca zobowiązany jest do ich usunięcia na własny koszt. Odbiór jest możliwy po spełnieniu wymagań określonych w punkcie 6. STWIORB. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w STWIORB D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m 2 oczyszczenia warstw konstrukcyjnych obejmuje: prace pomiarowe i przygotowawcze, oznakowanie robót, koszt zapewnienia niezbędnych czynników produkcji, przeprowadzenie wstępnych wymaganych badań, koszt utrzymania czystości na przylegających drogach, mechaniczne oczyszczenie każdej niżej położonej warstwy konstrukcyjnej nawierzchni z ewentualnym polewaniem wodą lub użyciem sprężonego powietrza, ręczne odspojenie stwardniałych zanieczyszczeń, wszystkie inne czynności nieujęte a konieczne do wykonania w ramach niniejszej specyfikacji Cena 1 m 2 skropienia warstw konstrukcyjnych obejmuje: prace pomiarowe i przygotowawcze, oznakowanie robót, koszt zapewnienia niezbędnych czynników produkcji, przeprowadzenie wstępnych wymaganych badań, koszt utrzymania czystości na przylegających drogach, STWiORB D ,22 Strona 51 z 215

50 zakup, dostarczenie lepiszcza i napełnienie nim skrapiarek, podgrzanie lepiszcza do wymaganej temperatury, równomierne skropienie powierzchni warstwy lepiszczem, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, wszystkie inne czynności nieujęte a konieczne do wykonania w ramach niniejszej specyfikacji. 10. PRZEPISY ZWIĄZANE 1. Wymagania Techniczne WT-3 Emulsje asfaltowe PN-EN :2005 Powierzchniowe utrwalenie. Metody badań. Część 1: Dozowanie i poprzeczny rozkład lepiszcza i kruszywa. Strona 52 z 215 STWiORB D ,22

51 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA STWiORB D ,22 Strona 53 z 215

52 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie D Wykonanie podbudowy z kruszywa łamanego, stabilizowanego mechanicznie, w-wa dolna, gr. w-wy 20 cm 1. WSTĘP 1.1. Przedmiot STWIORB Przedmiotem niniejszej ogólnej specyfikacji technicznej (STWIORB) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonaniem podbudowy z kruszywa łamanego podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania STWIORB STWIORB jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych STWIORB Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudowy zasadniczej z kruszywa łamanego stabilizowanego mechanicznie 0-63 mm o grubości 20 cm podczas budowy nawierzchni jezdni na projektowanym obiekcie mostowym. Ustalenia zawarte są w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Określenia podstawowe Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie - jedna lub więcej warstw zagęszczonej mieszanki, która stanowi warstwę nośną nawierzchni drogowej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Rodzaje materiałów Materiałem do wykonania podbudowy zasadniczej z kruszywa naturalnego stabilizowanego mechanicznie powinna być mieszanka piasku, mieszanki (i/lub) żwiru z dodatkiem kruszywa łamanego, spełniająca wymagania niniejszych specyfikacji. Kruszywo łamane może pochodzić z przekruszenia ziarn żwiru lub kamieni narzutowych albo surowca skalnego. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny Wymagania dla materiałów Uziarnienie kruszywa Strona 54 z 215 STWiORB D

53 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Uziarnienie kruszywa powinno być zgodne z wymaganiami podanymi w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Właściwości kruszywa Kruszywo powinno spełniać wymagania określone w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt SPRZĘT Wymagania dotyczące sprzętu podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt TRANSPORT Wymagania dotyczące transportu podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Przygotowanie podłoża Przygotowanie podłoża powinno odpowiadać wymaganiom określonym w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Wytwarzanie mieszanki kruszywa Mieszankę kruszywa należy wytwarzać zgodnie z ustaleniami podanymi w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Wbudowywanie i zagęszczanie mieszanki kruszywa Ustalenia dotyczące rozkładania i zagęszczania mieszanki podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Odcinek próbny Nie przewiduje się odcinka próbnego Utrzymanie podbudowy Utrzymanie podbudowy powinno odpowiadać wymaganiom określonym w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw, zgodnie z ustaleniami STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów kontrolnych w czasie robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt 6.4. STWiORB D Strona 55 z 215

54 6.5. Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej i odebranej podbudowy z kruszywa łamanego stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 podbudowy obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, sprawdzenie i ewentualną naprawę podłoża, przygotowanie mieszanki z kruszywa, zgodnie z recepturą, dostarczenie mieszanki na miejsce wbudowania, rozłożenie mieszanki, zagęszczenie rozłożonej mieszanki, przeprowadzenie pomiarów i badań laboratoryjnych określonych w specyfikacji technicznej, utrzymanie podbudowy w czasie robót, wykonanie niezbędnych dróg dojazdowych wraz z rozbiórką, wszystkie inne czynności nieujęte a konieczne do wykonania w ramach niniejszej specyfikacji. 10. PRZEPISY ZWIĄZANE Normy i przepisy związane podano w STWIORB D Podbudowa z kruszyw. Wymagania ogólne pkt 10. Strona 56 z 215 STWiORB D

55 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA STWiORB D Strona 57 z 215

56 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Nawierzchnia jezdni z betonu asfaltowego D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/16 warstwa wiążąca, gr. warstwy 5 cm D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20 warstwa wzmacniająca, gr. warstwy 8 cm D Wykonanie nawierzchni z betonu asfaltowego o granulacji 0/12.8 mm warstwa ścieralna, gr. warstwy 4cm 1. WSTĘP (kod CPV ) 1.1. Przedmiot specyfikacji technicznej (SST) Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem warstw konstrukcji nawierzchni z betonu asfaltowego podczas przebudowy mostu w ciągu drogi powiatowej nr 1078R Rudnik nad Sanem Pikuły w km Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące robót związanych z wykonaniem: - warstwy wzmacniającej z BA 0/20 mm z asfaltem modyfikowanym; - warstwy wiążącej z BA 0/16 mm z asfaltem modyfikowanym; - warstwy ścieralnej jezdni z BA 0/12.8 mm z asfaltem modyfikowanym Określenia podstawowe Mieszanka mineralna (MM) - mieszanka kruszywa i wypełniacza mineralnego o określonym składzie i uziarnieniu Mieszanka mineralno-asfaltowa (MMA) - mieszanka mineralna z odpowiednią ilością asfaltu lub polimeroasfaltu, wytworzona na gorąco, w określony sposób, spełniająca określone wymagania. Strona 58 z 215 STWiORB D ,18,26

57 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Beton asfaltowy (BA) - mieszanka mineralno-asfaltowa ułożona i zagęszczona Beton asfaltowy (BA WMS) - mieszanka mineralno-asfaltowa o wysokiej sztywności ułożona i zagęszczona Środek adhezyjny - substancja powierzchniowo czynna, która poprawia adhezję asfaltu do materiałów mineralnych oraz zwiększa odporność błonki asfaltu na powierzchni kruszywa na odmywanie wodą; może być dodawany do asfaltu lub do kruszywa Podłoże pod warstwę asfaltową - powierzchnia przygotowana do ułożenia warstwy z mieszanki mineralno-asfaltowej Asfalt upłynniony - asfalt drogowy upłynniony lotnymi rozpuszczalnikami Emulsja asfaltowa kationowa - asfalt drogowy w postaci zawiesiny rozproszonego asfaltu w wodzie Próba technologiczna wytwarzanie mieszanki mineralno-asfaltowej w celu sprawdzenia, czy jej właściwości są zgodne z receptą laboratoryjną Odcinek próbny odcinek warstwy nawierzchni (o długości co najmniej 50 m) wykonany w warunkach zbliżonych do warunków budowy, w celu sprawdzenia pracy sprzętu i uzyskiwanych parametrów technicznych robót Kategoria ruchu (KR) obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) na obliczeniowy pas ruchu na dobę Geokompozyt pod warstwy bitumiczne rodzaj geosyntetyku przeznaczonego do układania pod lub między warstwami bitumicznymi, służącemu poprawieniu cech wytrzymałościowych i użytkowych warstw bitumicznych Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne pkt 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST DM Wymagania ogólne, pkt Asfalt W zależności od rodzaju warstwy i kategorii ruchu należy stosować asfalty drogowe podane w tablicy Polimeroasfalt Jeżeli dokumentacja projektowa lub SST przewiduje stosowanie asfaltu modyfikowanego polimerami, STWiORB D ,18,26 Strona 59 z 215

58 to polimeroasfalt musi spełniać wymagania TWT PAD-97 IBDiM i posiadać aprobatę techniczną. Rodzaje polimeroasfaltów i ich stosowanie w zależności od rodzaju warstwy i kategorii ruchu podano w tablicy 1 i Wypełniacz Należy stosować wypełniacz, spełniający wymagania określone w PN-S-96504:1961 dla wypełniacza podstawowego i zastępczego. Przechowywanie wypełniacza powinno być zgodne z PN-S-96504:1961. Strona 60 z 215 STWiORB D ,18,26

59 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Dla kategorii ruchu KR 1 lub KR 2 dopuszcza się stosowanie wypełniacza innego pochodzenia, np. pyły z odpylania, popioły lotne z węgla kamiennego, na podstawie orzeczenia laboratoryjnego i za zgodą Inżyniera Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Kruszywo W zależności od kategorii ruchu i warstwy należy stosować kruszywa podane w tablicy 1 i 2. Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami. STWiORB D ,18,26 Strona 61 z 215

60 2.6. Asfalt upłynniony Należy stosować asfalt upłynniony spełniający wymagania określone w PN-C-96173: Emulsja asfaltowa kationowa Należy stosować drogowe kationowe emulsje asfaltowe spełniające wymagania określone w WT.EmA SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania nawierzchni z betonu asfaltowego Wykonawca przystępujący do wykonania warstw nawierzchni z betonu asfaltowego powinien wykazać się możliwością korzystania z następującego sprzętu: - wytwórni stacjonarnej (otaczarki) o mieszaniu cyklicznym lub ciągłym do wytwarzania mieszanek mineralno-asfaltowych, - układarek do układania mieszanek mineralno-asfaltowych typu zagęszczanego, - skrapiarek, - walców stalowych gładkich lekkich, średnich i ciężkich, - walców ogumionych, - samochodów samowyładowczych z przykryciem brezentowym 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Polimeroasfalt Polimeroasfalt należy przewozić zgodnie z zasadami podanymi w TWT-PAD-2003 IBDiM [11] oraz w aprobacie technicznej Wypełniacz Wypełniacz luzem należy przewozić w cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Wypełniacz workowany można przewozić dowolnymi środkami transportu w sposób zabezpieczony przed zawilgoceniem i uszkodzeniem worków Kruszywo Kruszywo można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem Mieszanka betonu asfaltowego Mieszankę betonu asfaltowego należy przewozić pojazdami samowyładowczymi wyposażonymi w pokrowce brezentowe. W czasie transportu mieszanka betonu asfaltowego powinna być przykryta brezentem. Strona 62 z 215 STWiORB D ,18,26

61 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Czas transportu od załadunku do rozładunku nie powinien przekraczać 2 godzin z jednoczesnym spełnieniem warunku zachowania temperatury wbudowania. Zaleca się stosowanie samochodów termosów z podwójnymi ścianami skrzyni wyposażonej w system ogrzewczy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Projektowanie mieszanki mineralno-asfaltowej Za opracowanie projektu składu mieszanki mineralno-bitumicznej odpowiada Wykonawca. Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej oraz wyniki badań laboratoryjnych i próbki materiałów pobrane w obecności Inżyniera. Projektowanie mieszanki mineralno-asfaltowej polega na: -doborze składników mieszanki, -doborze optymalnej ilości asfaltu, -określeniu jej właściwości i porównaniu wyników z założeniami projektowymi. Krzywa uziarnienia mieszanki mineralnej powinna się mieścić w polu dobrego uziarnienia wyznaczonego przez krzywe graniczne. STWiORB D ,18,26 Strona 63 z 215

62 5.3. Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową produkuje się w otaczarce o mieszaniu cyklicznym lub ciągłym zapewniającej prawidłowe dozowanie składników, ich wysuszenie i wymieszanie oraz zachowanie temperatury składników i gotowej mieszanki mineralno-asfaltowej. Dozowanie składników, w tym także wstępne, powinno być wagowe i zautomatyzowane oraz zgodne z receptą. Dopuszcza się dozowanie objętościowe asfaltu, przy uwzględnieniu zmiany jego gęstości w zależności od temperatury. Dla kategorii ruchu od KR5 do KR6 dozowanie składników powinno sterowane elektronicznie. Tolerancje dozowania składników mogą wynosić: jedna działka elementarna wagi, względnie przepływomierza, lecz nie wię Jeżeli jest przewidziane dodanie środka adhezyjnego, to powinien on być dozowany do asfaltu w sposób i w ilościach określonych w recepcie. Asfalt w zbiorniku powinien być ogrzewany w sposób pośredni, z układem termostatowania, zapewniającym utrzymanie stałej temperatury z tolerancją Temperatura asfaltu w zbiorniku powinna wynosić: dla D 50 od 145o C do 165o C, dla D 70 od 140o C do 160o C, dla D 100 od 135o C do 160o C, dla polimeroasfaltu wg wskazań producenta polimeroasfaltu. Kruszywo powinno być wysuszone i tak podgrzane, aby mieszanka mineralna po dodaniu wypełniacza uzyskała właściwą temperaturę. Maksymalna temperatura gorącego kruszywa nie powinna być wyższa o więcej niż 30o C od maksymalnej temperatury mieszanki mineralno-asfaltowej. Temperatura mieszanki mineralno-asfaltowej powinna wynosić: z D 50 od 140o C do 170o C, z D 70 od 135o C do 165o C, z D 100 od 130o C do 160o C, z polimeroasfaltem wg wskazań producenta polimeroasfaltu Przygotowanie podłoża Podłoże pod warstwę nawierzchni z betonu asfaltowego powinno być wyprofilowane i równe. Powierzchnia podłoża powinna być sucha i czysta. Nierówności podłoża pod warstwy asfaltowe nie powinny być większe od podanych w tablicy 7. Strona 64 z 215 STWiORB D ,18,26

63 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA W przypadku, gdy nierówności podłoża są większe od podanych w tablicy 7, podłoże należy wyrównać Poprzez frezowanie lub ułożenie warstwy wyrównawczej. Przed rozłożeniem warstwy nawierzchni z betonu asfaltowego, podłoże należy skropić emulsją asfaltową Lub asfaltem upłynnionym w ilości ustalonej w ST. Zalecane ilości asfaltu po odparowaniu wody z Emulsji lub upłynniacza podano w tablicy 8. Powierzchnie czołowe krawężników, włazów, wpustów itp. urządzeń powinny być pokryte asfaltem lub Materiałem uszczelniającym określonym w ST i zaakceptowanym przez Inżyniera Połączenia międzywarstwowe 5.5. Połączenie międzywarstwowe Każdą ułożoną warstwę należy skropić emulsją asfaltową lub asfaltem upłynnionym przed ułożeniem następnej, w celu zapewnienia odpowiedniego połączenia międzywarstwowego, w ilości ustalonej w ST. Zalecane ilości asfaltu po odparowaniu wody z emulsji asfaltowej lub upłynniacza podano w tablicy 9. STWiORB D ,18,26 Strona 65 z 215

64 Skropienie powinno być wykonane z wyprzedzeniem w czasie przewidzianym na odparowanie wody lub ulotnienie upłynniacza; orientacyjny czas wyprzedzenia wynosi co najmniej: 8 h przy ilości powyżej 1,0 kg/m2 emulsji lub asfaltu upłynnionego, 2 h przy ilości od 0,5 do 1,0 kg/m2 emulsji lub asfaltu upłynnionego, 0,5 h przy ilości od 0,2 do 0,5 kg/m2 emulsji lub asfaltu upłynnionego. Wymaganie nie dotyczy skropienia rampą otaczarki Warunki przystąpienia do robót Warstwa nawierzchni z betonu asfaltowego może być układana, gdy temperatura otoczenia w ciągu doby była nie niższa niż 10 C dla wykonywanej warstwy grubości 8 cm. Nie dopuszcza się układania podbudowy z mieszanki mineralno-asfaltowej podczas opadów atmosferycznych oraz silnego wiatru (V > 16 m/s) Wykonanie warstwy z betonu asfaltowego Mieszanka mineralno-asfaltowa powinna być wbudowywana układarką wyposażoną w układ z automatycznym sterowaniem grubości warstwy i utrzymywaniem niwelety zgodnie z dokumentacją projektową. Temperatura mieszanki wbudowywanej nie powinna być niższa od minimalnej temperatury mieszanki Podanej w pkcie Zagęszczanie mieszanki powinno odbywać się bezzwłocznie zgodnie ze schematem przejść walca ustalonym na odcinku próbnym. Początkowa temperatura mieszanki w czasie zagęszczania powinna wynosić nie mniej niż: dla asfaltu D o C, dla asfaltu D o C, dla asfaltu D o C, dla polimeroasfaltu wg wskazań producenta polimeroasfaltów. Zagęszczanie należy rozpocząć od krawędzi nawierzchni ku osi. Wskaźnik zagęszczenia ułożonej warstwy powinien być zgodny z wymaganiami podanymi w tablicach 4 i 6. Strona 66 z 215 STWiORB D ,18,26

65 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie co najmniej o 15 cm Złącza powinny być całkowicie związane, a przylegające warstwy powinny być w jednym poziomie. Złącze robocze powinno być równo obcięte i powierzchnia obciętej krawędzi powinna być posmarowana asfaltem lub oklejona samoprzylepną taśmą asfaltowo-kauczukową. Sposób wykonywania złącz roboczych powinien być zaakceptowany przez Inżyniera. STWiORB D ,18,26 Strona 67 z 215

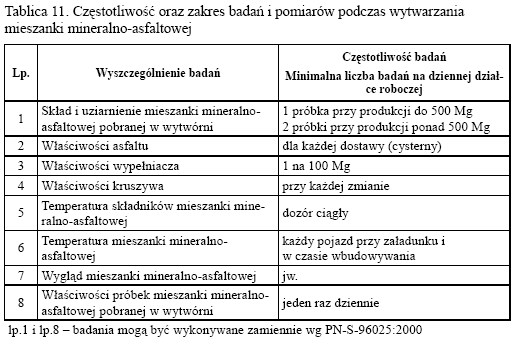

66 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania asfaltu, wypełniacza oraz kruszyw przeznaczonych do produkcji mieszanki mineralno-asfaltowej i przedstawić wyniki tych badań Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej podano w tablicy Skład i uziarnienie mieszanki mineralno-asfaltowej Badanie składu mieszanki mineralno-asfaltowej polega na wykonaniu ekstrakcji wg PN-S-04001:1967. Wyniki powinny być zgodne z receptą laboratoryjną z tolerancją określoną w tablicy 10. Dopuszcza się wykonanie badań innymi równoważnymi metodami Badanie właściwości asfaltu Dla każdej cysterny należy określić penetrację i temperaturę mięknienia asfaltu Badanie właściwości wypełniacza Na każde 100 Mg zużytego wypełniacza należy określić uziarnienie i wilgotność wypełniacza. Strona 68 z 215 STWiORB D ,18,26

67 Przebudowa mostu w miejscowości Groble w km S.C. ATTILA Badanie właściwości kruszywa Przy każdej zmianie kruszywa należy określić klasę i gatunek kruszywa Pomiar temperatury składników mieszanki mineralno-asfaltowej Pomiar temperatury składników mieszanki mineralno-asfaltowej polega na odczytaniu temperatury na Skali odpowiedniego termometru zamontowanego na otaczarce. Temperatura powinna być zgodna z Wymaganiami podanymi w recepcie laboratoryjnej i ST Pomiar temperatury mieszanki mineralno-asfaltowej Pomiar temperatury mieszanki mineralno-asfaltowej polega na kilkakrotnym zanurzeniu termometru w Mieszance i odczytaniu temperatury. Dokładność pomiaru 2o C. Temperatura powinna być zgodna z wymaganiami podanymi w ST Sprawdzenie wyglądu mieszanki mineralno-asfaltowej Sprawdzenie wyglądu mieszanki mineralno-asfaltowej polega na ocenie wizualnej jej wyglądu w czasie Produkcji, załadunku, rozładunku i wbudowywania Właściwości mieszanki mineralno-asfaltowej Właściwości mieszanki mineralno-asfaltowej należy określać na próbkach zagęszczonych metodą Marshalla. Wyniki powinny być zgodne z receptą laboratoryjną. STWiORB D ,18,26 Strona 69 z 215
