1 Inteligentne systemy alarmowe Katalog produktów SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU KONTROLA DOSTĘPU MONITORING CCTV

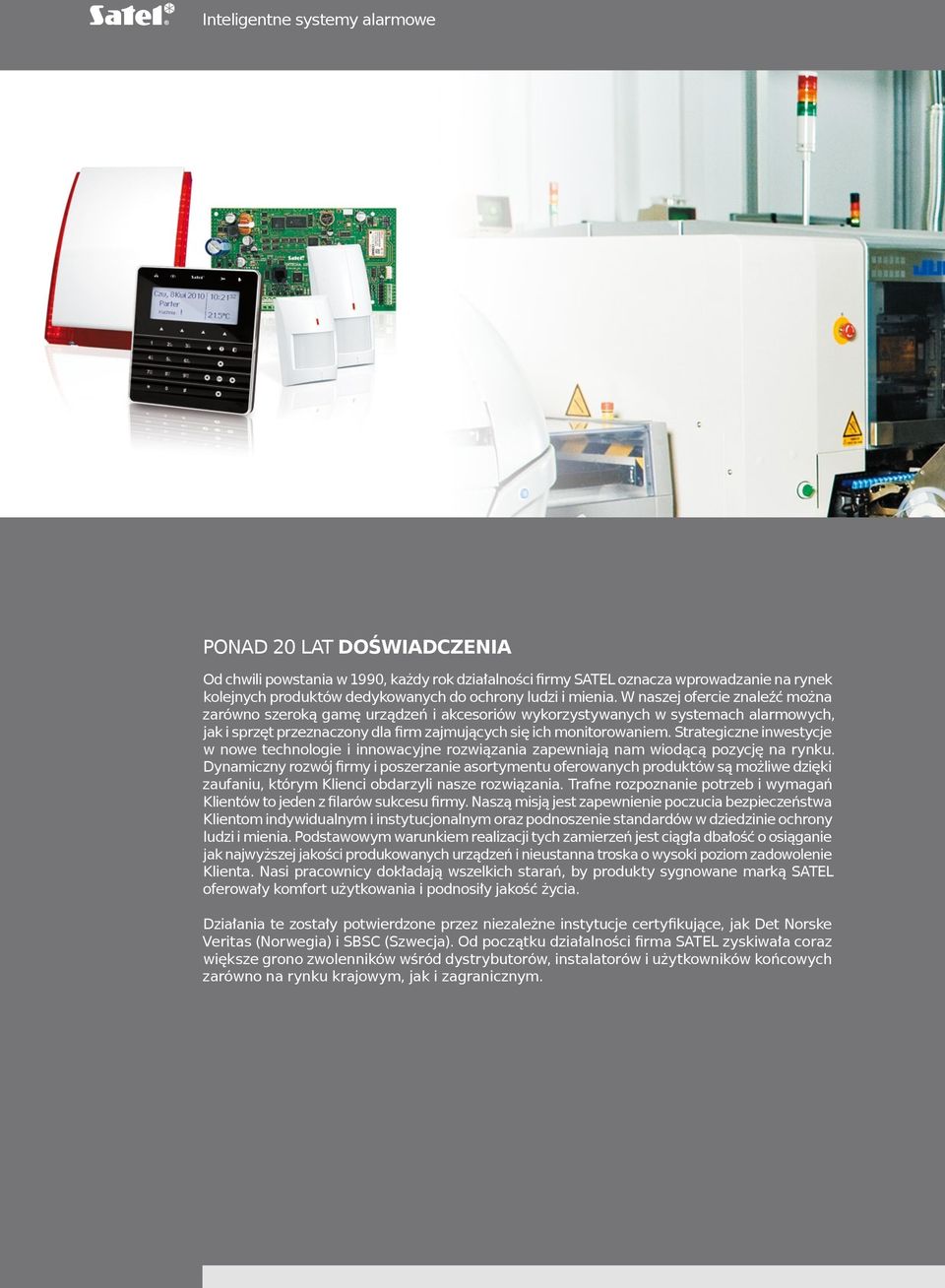

2 Inteligentne systemy alarmowe PONAD 20 LAT DOŚWIADCZENIA Od chwili powstania w 1990, każdy rok działalności firmy SATEL oznacza wprowadzanie na rynek kolejnych produktów dedykowanych do ochrony ludzi i mienia. W naszej ofercie znaleźć można zarówno szeroką gamę urządzeń i akcesoriów wykorzystywanych w systemach alarmowych, jak i sprzęt przeznaczony dla firm zajmujących się ich monitorowaniem. Strategiczne inwestycje w nowe technologie i innowacyjne rozwiązania zapewniają nam wiodącą pozycję na rynku. Dynamiczny rozwój firmy i poszerzanie asortymentu oferowanych produktów są możliwe dzięki zaufaniu, którym Klienci obdarzyli nasze rozwiązania. Trafne rozpoznanie potrzeb i wymagań Klientów to jeden z filarów sukcesu firmy. Naszą misją jest zapewnienie poczucia bezpieczeństwa Klientom indywidualnym i instytucjonalnym oraz podnoszenie standardów w dziedzinie ochrony ludzi i mienia. Podstawowym warunkiem realizacji tych zamierzeń jest ciągła dbałość o osiąganie jak najwyższej jakości produkowanych urządzeń i nieustanna troska o wysoki poziom zadowolenie Klienta. Nasi pracownicy dokładają wszelkich starań, by produkty sygnowane marką SATEL oferowały komfort użytkowania i podnosiły jakość życia. Działania te zostały potwierdzone przez niezależne instytucje certyfikujące, jak Det Norske Veritas (Norwegia) i SBSC (Szwecja). Od początku działalności firma SATEL zyskiwała coraz większe grono zwolenników wśród dystrybutorów, instalatorów i użytkowników końcowych zarówno na rynku krajowym, jak i zagranicznym.

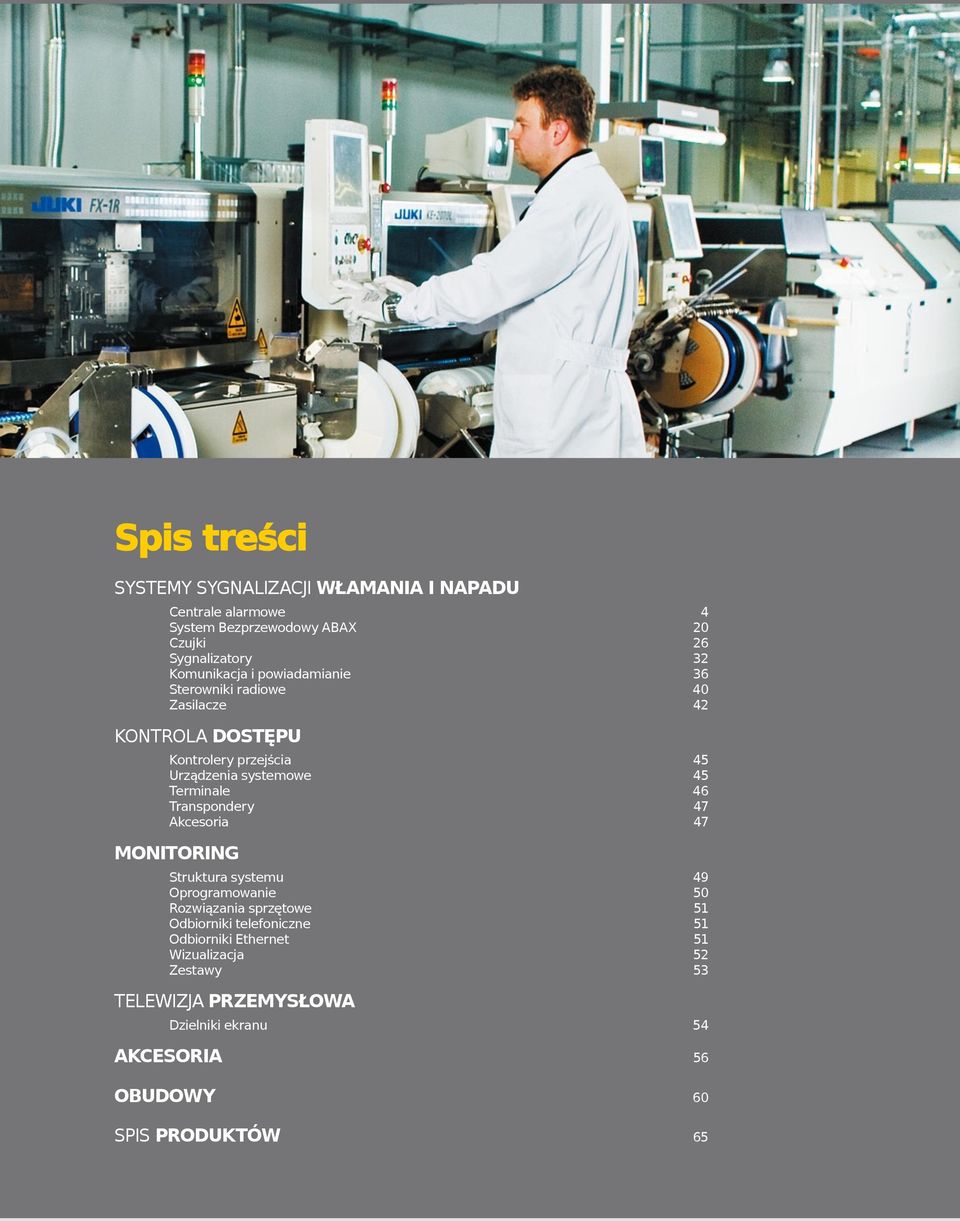

3 Spis treści SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe 4 System Bezprzewodowy ABAX 20 Czujki 26 Sygnalizatory 32 Komunikacja i powiadamianie 36 Sterowniki radiowe 40 Zasilacze 42 KONTROLA DOSTĘPU Kontrolery przejścia 45 Urządzenia systemowe 45 Terminale 46 Transpondery 47 Akcesoria 47 MONITORING Struktura systemu 49 Oprogramowanie 50 Rozwiązania sprzętowe 51 Odbiorniki telefoniczne 51 Odbiorniki Ethernet 51 Wizualizacja 52 Zestawy 53 TELEWIZJA PRZEMYSŁOWA Dzielniki ekranu 54 AKCESORIA 56 OBUDOWY 60 SPIS PRODUKTÓW 65

4 Inteligentne systemy alarmowe Centrale alarmowe Centrale alarmowe stanowią najważniejszy segment produkcji firmy SATEL. Dzięki szerokiej gamie dostępnych urządzeń można łatwo dopasować możliwości sprzętu do wymagań konkretnej instalacji począwszy od małego kiosku czy mieszkania, aż po rozległe budynki biurowe. Wieloletnie doświadczenie i najnowocześniejsze technologie stosowane w produkcji urządzeń gwarantują niezawodność i stabilność pracy. Przy projektowaniu urządzeń wybierane są elastyczne rozwiązania, które pozwalają efektywnie wykorzystać możliwości sprzętu, a przyjazny interfejs użytkownika ułatwia zarówno programowanie, jak i codzienną obsługę.

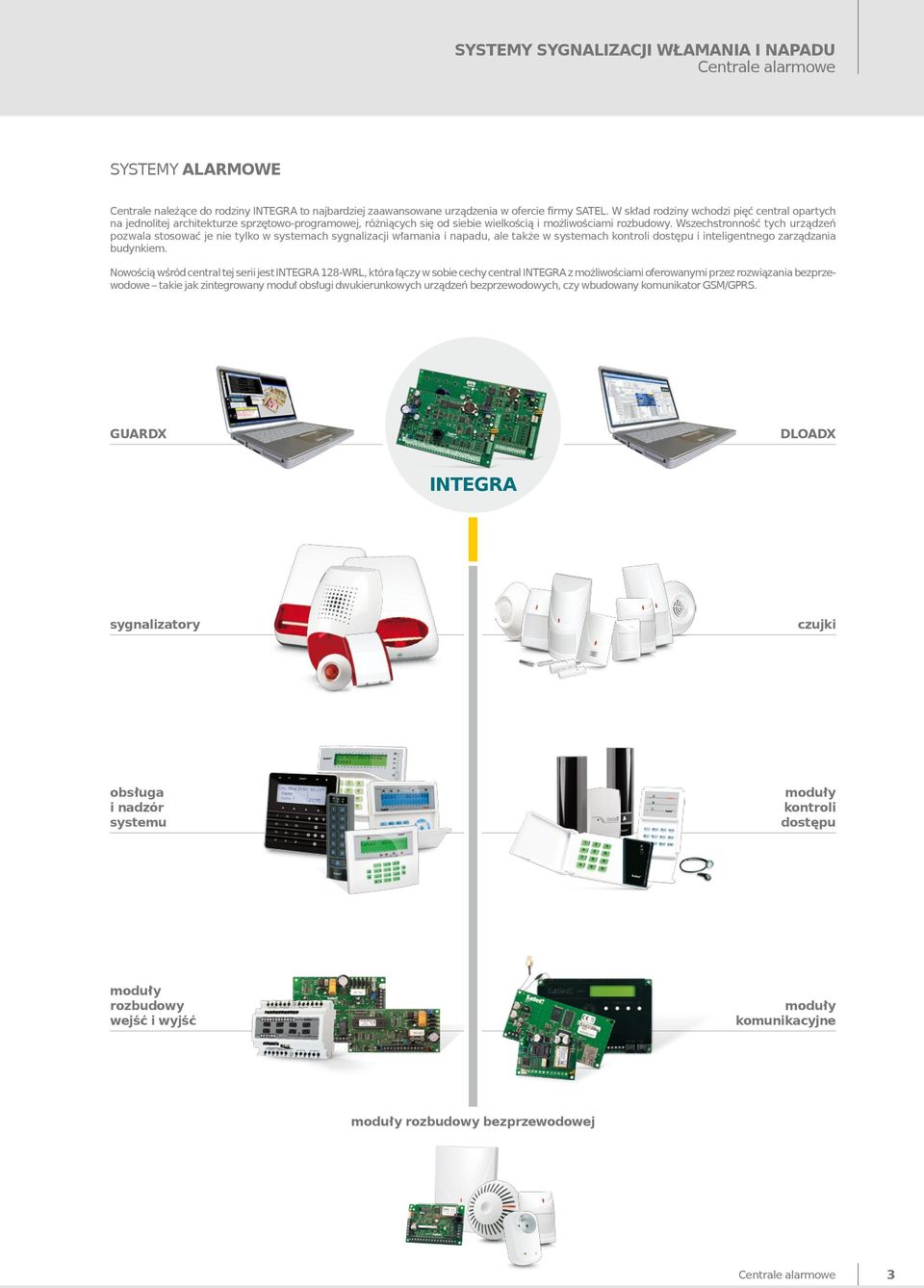

5 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe SYSTEMY ALARMOWE Centrale należące do rodziny INTEGRA to najbardziej zaawansowane urządzenia w ofercie firmy SATEL. W skład rodziny wchodzi pięć central opartych na jednolitej architekturze sprzętowo-programowej, różniących się od siebie wielkością i możliwościami rozbudowy. Wszechstronność tych urządzeń pozwala stosować je nie tylko w systemach sygnalizacji włamania i napadu, ale także w systemach kontroli dostępu i inteligentnego zarządzania budynkiem. Nowością wśród central tej serii jest INTEGRA 128-WRL, która łączy w sobie cechy central INTEGRA z możliwościami oferowanymi przez rozwiązania bezprzewodowe takie jak zintegrowany moduł obsługi dwukierunkowych urządzeń bezprzewodowych, czy wbudowany komunikator GSM/GPRS. GUARDX DLOADX INTEGRA sygnalizatory czujki obsługa i nadzór systemu moduły kontroli dostępu moduły rozbudowy wejść i wyjść moduły komunikacyjne moduły rozbudowy bezprzewodowej Centrale alarmowe 3

6 Inteligentne systemy alarmowe CENTRALE ALARMOWE INTEGRA od 4 do 128 wejść: wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC obsługa czujek wibracyjnych i roletowych szeroki wybór typów reakcji kontrola obecności i poprawności działania czujek od 4 do 128 programowalnych wyjść wbudowana obsługa dwukierunkowych urządzeń bezprzewodowych 868 MHz (tylko model INTEGRA 128-WRL) od 4 do 32 stref: strefy sterowane przez: użytkowników, timery, wejścia sterujące lub inne strefy możliwość grupowania stref i utworzenia do 8 partycji magistrale komunikacyjne umożliwiające rozbudowę systemu o wiele dodatkowych modułów port RS-232 do programowania centrali, wydruku zdarzeń lub podłączania modemu zewnętrznego gniazdo RJ komunikator z funkcją monitoringu, powiadamiania i modemu: telefoniczny (oprócz modelu INTEGRA 128-WRL) GSM/GPRS 900/1800/1900 (tylko model INTEGRA 128-WRL) sterowanie systemem: manipulator LCD manipulator sensoryczny klawiatura strefowa piloty zdalnego sterowania komputer użytkownika (przez port RS-232, linię telefoniczną oraz opcjonalnie Internet) wiadomości SMS (tylko model INTEGRA 128-WRL) opcjonalnie telefon komórkowy z zainstalowaną odpowiednią aplikacją program centrali zapisany w pamięci typu FLASH z możliwością jego aktualizacji bez konieczności demontażu centrali programowanie ustawień centrali: lokalnie (manipulator LCD lub komputer podłączony do portu RS-232) zdalnie (telefon komórkowy lub komputer łączący się za pomocą modemu bądź przez sieć Ethernet) pamięć FLASH zachowująca ustawienia centrali nawet po odłączeniu zasilania hasła: do 8 haseł administratora (1 hasło dla każdej partycji) od 16 do 240 haseł użytkowników 1 hasło serwisowe kilkanaście typów haseł użytkownika z możliwością definiowania dodatkowych uprawnień określających zakres dostępu do systemu wyświetlane w manipulatorze menu funkcji zależne od typu wprowadzonego hasła i uprawnień użytkownika określanie dostępu do klawiatur, zamków szyfrowych i czytników okresowa zmiana haseł przy pomocy prefiksów, zapewniających lepszą ochronę przed nieuprawnionym dostępem do obiektu definiowanie stref chronionych dwoma hasłami edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór timery: od 16 do 64 timerów systemowych definiowanych przez serwis timery strefowe definiowane przez użytkowników pamięć zdarzeń (możliwość zapamiętania od 899 do zdarzeń) rozbudowana funkcja wydruku zdarzeń kontrola dostępu: sterowanie ryglami przy pomocy klawiatur strefowych, zamków szyfrowych, czytników kart zbliżeniowych i pastylek DALLAS (nie zmniejsza ilości dostępnych wyjść programowalnych centrali) kontrola stanu drzwi (nie wpływa na liczbę dostępnych wejść dozorowych centrali) możliwość otwierania dowolnego kontrolowanego przejścia w obiekcie z manipulatora LCD monitoring w formatach Contact ID, SIA i w kilkunastu innych: 4 numery stacji monitorujących (2+2 numery rezerwowe) 9 identyfikatorów powiadamianie: od 4 do 16 numerów telefonów od 16 do 32 komunikatów głosowych (potwierdzenie odbioru hasłem z klawiatury telefonu DTMF) od 16 do 64 komunikatów tekstowych odpowiadanie na telefon: sprawdzanie stanu stref sterowanie wyjściami zaawansowana analiza sygnału centrali telefonicznej (oprócz modelu INTEGRA 128-WRL): rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21 inteligentne ponawianie próby transmisji danych programowalny algorytm postępowania centrali modem wewnętrzny 300 bps obsługa szybkich modemów zewnętrznych: analogowych, ISDN i GSM niestandardowe funkcje sterowania za pomocą operacji logicznych na wyjściach automatyczna diagnostyka podstawowych elementów systemu podtrzymywany bateryjnie zegar czasu rzeczywistego z kalendarzem zasilacz impulsowy sygnalizacja optyczna stanu wyjść, układu ładowania akumulatora i dialera telefonicznego zabezpieczenie elektryczne wszystkich wejść, wyjść i magistral komunikacyjnych 4 Centrale alarmowe

7 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 128 INTEGRA 128-WRL Centrale alarmowe 5

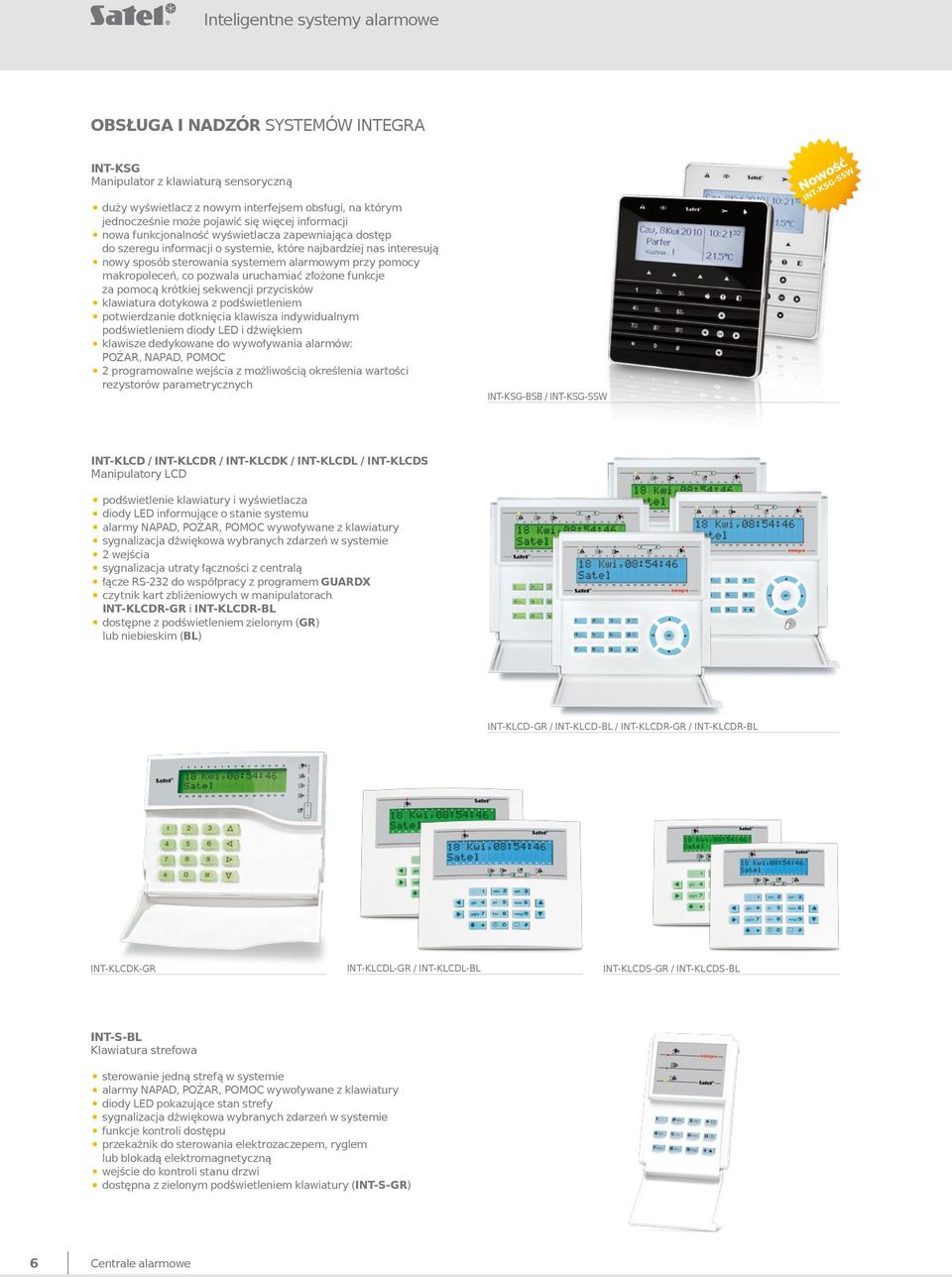

8 Inteligentne systemy alarmowe OBSŁUGA I NADZÓR SYSTEMÓW INTEGRA INT-KSG Manipulator z klawiaturą sensoryczną duży wyświetlacz z nowym interfejsem obsługi, na którym jednocześnie może pojawić się więcej informacji nowa funkcjonalność wyświetlacza zapewniająca dostęp do szeregu informacji o systemie, które najbardziej nas interesują nowy sposób sterowania systemem alarmowym przy pomocy makropoleceń, co pozwala uruchamiać złożone funkcje za pomocą krótkiej sekwencji przycisków klawiatura dotykowa z podświetleniem potwierdzanie dotknięcia klawisza indywidualnym podświetleniem diody LED i dźwiękiem klawisze dedykowane do wywoływania alarmów: POŻAR, NAPAD, POMOC 2 programowalne wejścia z możliwością określenia wartości rezystorów parametrycznych INT-KSG-BSB / INT-KSG-SSW INT-KSG-SSW INT-KLCD / INT-KLCDR / INT-KLCDK / INT-KLCDL / INT-KLCDS Manipulatory LCD podświetlenie klawiatury i wyświetlacza diody LED informujące o stanie systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia sygnalizacja utraty łączności z centralą łącze RS-232 do współpracy z programem GUARDX czytnik kart zbliżeniowych w manipulatorach INT-KLCDR-GR i INT-KLCDR-BL dostępne z podświetleniem zielonym ( GR) lub niebieskim (BL) INT-KLCD-GR / INT-KLCD-BL / INT-KLCDR-GR / INT-KLCDR-BL INT-KLCDK-GR INT-KLCDL-GR / INT-KLCDL-BL INT-KLCDS-GR / INT-KLCDS-BL INT-S-BL Klawiatura strefowa sterowanie jedną strefą w systemie alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury diody LED pokazujące stan strefy sygnalizacja dźwiękowa wybranych zdarzeń w systemie funkcje kontroli dostępu przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi dostępna z zielonym podświetleniem klawiatury ( INT-S-GR) 6 Centrale alarmowe

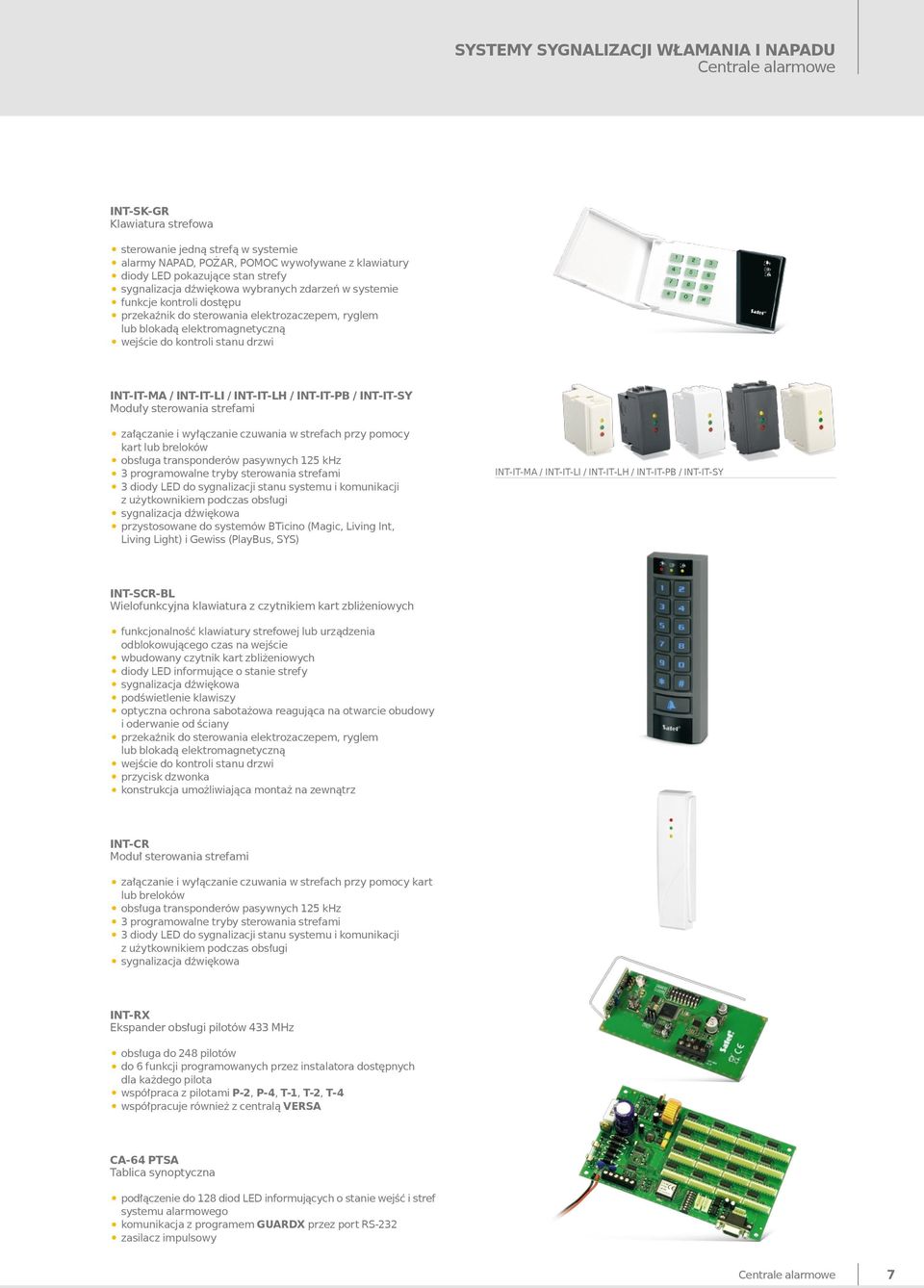

9 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe INT-SK-GR Klawiatura strefowa sterowanie jedną strefą w systemie alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury diody LED pokazujące stan strefy sygnalizacja dźwiękowa wybranych zdarzeń w systemie funkcje kontroli dostępu przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi INT-IT-MA / INT-IT-LI / INT-IT-LH / INT-IT-PB / INT-IT-SY Moduły sterowania strefami załączanie i wyłączanie czuwania w strefach przy pomocy kart lub breloków obsługa transponderów pasywnych 125 khz 3 programowalne tryby sterowania strefami 3 diody LED do sygnalizacji stanu systemu i komunikacji z użytkownikiem podczas obsługi sygnalizacja dźwiękowa przystosowane do systemów BTicino (Magic, Living Int, Living Light) i Gewiss (PlayBus, SYS) INT-IT-MA / INT-IT-LI / INT-IT-LH / INT-IT-PB / INT-IT-SY INT-SCR-BL Wielofunkcyjna klawiatura z czytnikiem kart zbliżeniowych funkcjonalność klawiatury strefowej lub urządzenia odblokowującego czas na wejście wbudowany czytnik kart zbliżeniowych diody LED informujące o stanie strefy sygnalizacja dźwiękowa podświetlenie klawiszy optyczna ochrona sabotażowa reagująca na otwarcie obudowy i oderwanie od ściany przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi przycisk dzwonka konstrukcja umożliwiająca montaż na zewnątrz INT-CR Moduł sterowania strefami załączanie i wyłączanie czuwania w strefach przy pomocy kart lub breloków obsługa transponderów pasywnych 125 khz 3 programowalne tryby sterowania strefami 3 diody LED do sygnalizacji stanu systemu i komunikacji z użytkownikiem podczas obsługi sygnalizacja dźwiękowa INT-RX Ekspander obsługi pilotów 433 MHz obsługa do 248 pilotów do 6 funkcji programowanych przez instalatora dostępnych dla każdego pilota współpraca z pilotami P-2, P-4, T-1, T-2, T-4 współpracuje również z centralą VERSA CA-64 PTSA Tablica synoptyczna podłączenie do 128 diod LED informujących o stanie wejść i stref systemu alarmowego komunikacja z programem GUARDX przez port RS-232 zasilacz impulsowy Centrale alarmowe 7

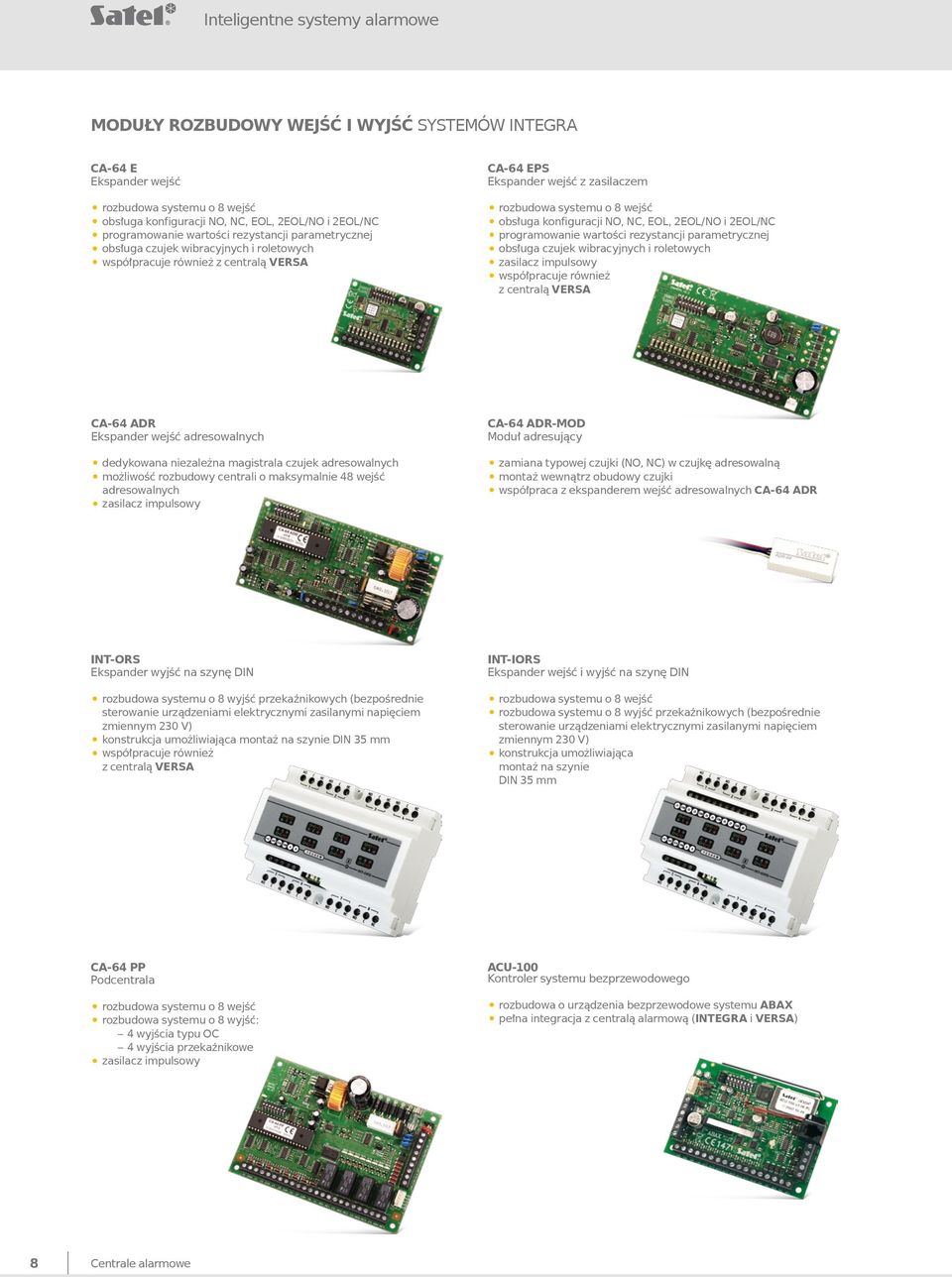

10 Inteligentne systemy alarmowe MODUŁY ROZBUDOWY WEJŚĆ I WYJŚĆ SYSTEMÓW INTEGRA CA-64 E Ekspander wejść rozbudowa systemu o 8 wejść obsługa konfiguracji NO, NC, EOL, 2EOL/NO i 2EOL/NC programowanie wartości rezystancji parametrycznej obsługa czujek wibracyjnych i roletowych współpracuje również z centralą VERSA CA-64 EPS Ekspander wejść z zasilaczem rozbudowa systemu o 8 wejść obsługa konfiguracji NO, NC, EOL, 2EOL/NO i 2EOL/NC programowanie wartości rezystancji parametrycznej obsługa czujek wibracyjnych i roletowych zasilacz impulsowy współpracuje również z centralą VERSA CA-64 ADR Ekspander wejść adresowalnych dedykowana niezależna magistrala czujek adresowalnych możliwość rozbudowy centrali o maksymalnie 48 wejść adresowalnych zasilacz impulsowy CA-64 ADR-MOD Moduł adresujący zamiana typowej czujki (NO, NC) w czujkę adresowalną montaż wewnątrz obudowy czujki współpraca z ekspanderem wejść adresowalnych CA-64 ADR INT-ORS Ekspander wyjść na szynę DIN rozbudowa systemu o 8 wyjść przekaźnikowych (bezpośrednie sterowanie urządzeniami elektrycznymi zasilanymi napięciem zmiennym 230 V) konstrukcja umożliwiająca montaż na szynie DIN 35 mm współpracuje również z centralą VERSA INT-IORS Ekspander wejść i wyjść na szynę DIN rozbudowa systemu o 8 wejść rozbudowa systemu o 8 wyjść przekaźnikowych (bezpośrednie sterowanie urządzeniami elektrycznymi zasilanymi napięciem zmiennym 230 V) konstrukcja umożliwiająca montaż na szynie DIN 35 mm CA-64 PP Podcentrala rozbudowa systemu o 8 wejść rozbudowa systemu o 8 wyjść: 4 wyjścia typu OC 4 wyjścia przekaźnikowe zasilacz impulsowy ACU-100 Kontroler systemu bezprzewodowego rozbudowa o urządzenia bezprzewodowe systemu ABAX pełna integracja z centralą alarmową ( INTEGRA i VERSA) 8 Centrale alarmowe

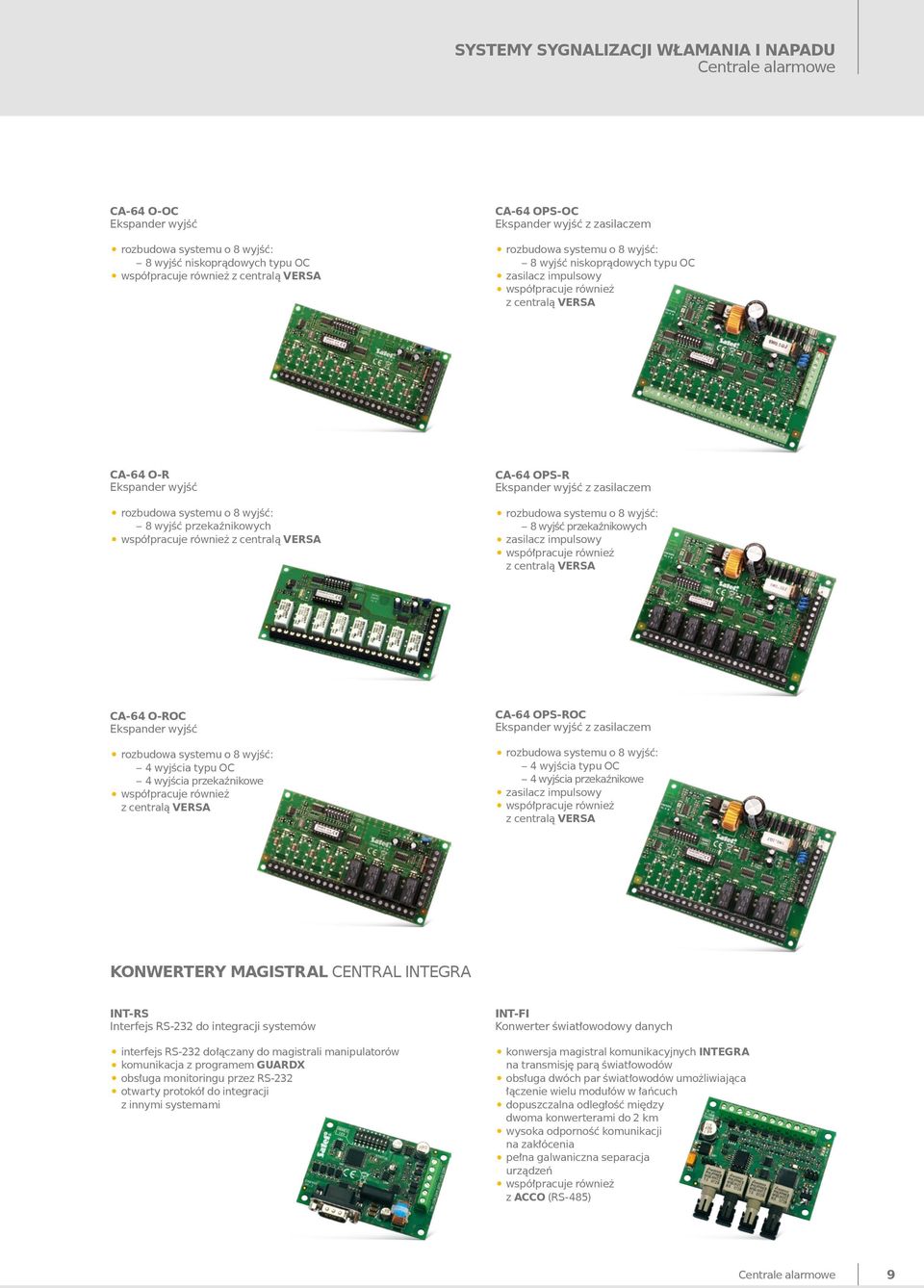

11 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe CA-64 O-OC Ekspander wyjść rozbudowa systemu o 8 wyjść: 8 wyjść niskoprądowych typu OC współpracuje również z centralą VERSA CA-64 OPS-OC Ekspander wyjść z zasilaczem rozbudowa systemu o 8 wyjść: 8 wyjść niskoprądowych typu OC zasilacz impulsowy współpracuje również z centralą VERSA CA-64 O-R Ekspander wyjść rozbudowa systemu o 8 wyjść: 8 wyjść przekaźnikowych współpracuje również z centralą VERSA CA-64 OPS-R Ekspander wyjść z zasilaczem rozbudowa systemu o 8 wyjść: 8 wyjść przekaźnikowych zasilacz impulsowy współpracuje również z centralą VERSA CA-64 O-ROC Ekspander wyjść rozbudowa systemu o 8 wyjść: 4 wyjścia typu OC 4 wyjścia przekaźnikowe współpracuje również z centralą VERSA CA-64 OPS-ROC Ekspander wyjść z zasilaczem rozbudowa systemu o 8 wyjść: 4 wyjścia typu OC 4 wyjścia przekaźnikowe zasilacz impulsowy współpracuje również z centralą VERSA KONWERTERY MAGISTRAL CENTRAL INTEGRA INT-RS Interfejs RS-232 do integracji systemów interfejs RS-232 dołączany do magistrali manipulatorów komunikacja z programem GUARDX obsługa monitoringu przez RS-232 otwarty protokół do integracji z innymi systemami INT-FI Konwerter światłowodowy danych konwersja magistral komunikacyjnych INTEGRA na transmisję parą światłowodów obsługa dwóch par światłowodów umożliwiająca łączenie wielu modułów w łańcuch dopuszczalna odległość między dwoma konwerterami do 2 km wysoka odporność komunikacji na zakłócenia pełna galwaniczna separacja urządzeń współpracuje również z ACCO (RS-485) Centrale alarmowe 9

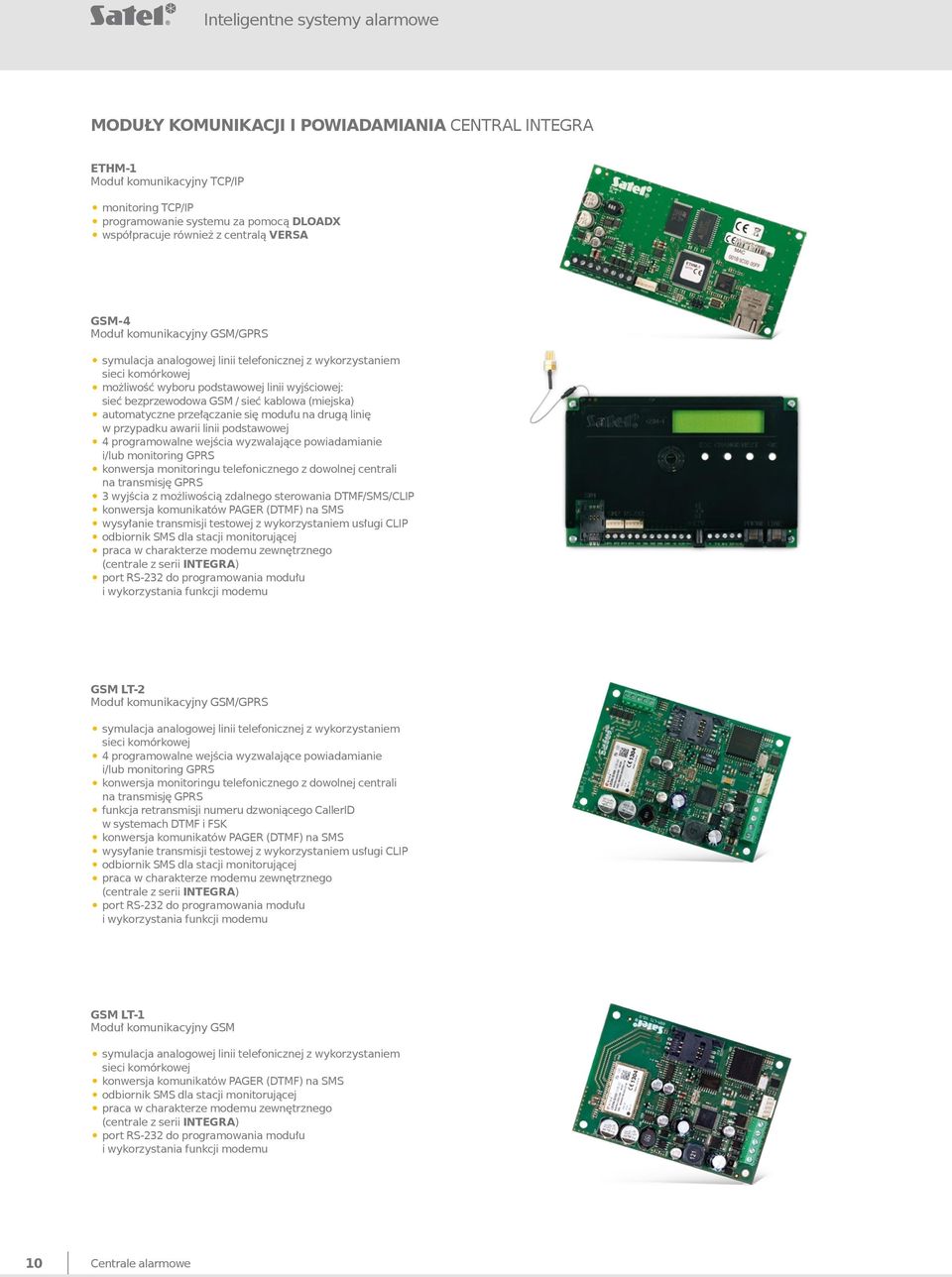

12 Inteligentne systemy alarmowe MODUŁY KOMUNIKACJI I POWIADAMIANIA CENTRAL INTEGRA ETHM-1 Moduł komunikacyjny TCP/IP monitoring TCP/IP programowanie systemu za pomocą DLOADX współpracuje również z centralą VERSA GSM-4 Moduł komunikacyjny GSM/GPRS symulacja analogowej linii telefonicznej z wykorzystaniem sieci komórkowej możliwość wyboru podstawowej linii wyjściowej: sieć bezprzewodowa GSM / sieć kablowa (miejska) automatyczne przełączanie się modułu na drugą linię w przypadku awarii linii podstawowej 4 programowalne wejścia wyzwalające powiadamianie i/lub monitoring GPRS konwersja monitoringu telefonicznego z dowolnej centrali na transmisję GPRS 3 wyjścia z możliwością zdalnego sterowania DTMF/SMS/CLIP konwersja komunikatów PAGER (DTMF) na SMS wysyłanie transmisji testowej z wykorzystaniem usługi CLIP odbiornik SMS dla stacji monitorującej praca w charakterze modemu zewnętrznego (centrale z serii INTEGRA) port RS-232 do programowania modułu i wykorzystania funkcji modemu GSM LT-2 Moduł komunikacyjny GSM/GPRS symulacja analogowej linii telefonicznej z wykorzystaniem sieci komórkowej 4 programowalne wejścia wyzwalające powiadamianie i/lub monitoring GPRS konwersja monitoringu telefonicznego z dowolnej centrali na transmisję GPRS funkcja retransmisji numeru dzwoniącego CallerID w systemach DTMF i FSK konwersja komunikatów PAGER (DTMF) na SMS wysyłanie transmisji testowej z wykorzystaniem usługi CLIP odbiornik SMS dla stacji monitorującej praca w charakterze modemu zewnętrznego (centrale z serii INTEGRA) port RS-232 do programowania modułu i wykorzystania funkcji modemu GSM LT-1 Moduł komunikacyjny GSM symulacja analogowej linii telefonicznej z wykorzystaniem sieci komórkowej konwersja komunikatów PAGER (DTMF) na SMS odbiornik SMS dla stacji monitorującej praca w charakterze modemu zewnętrznego (centrale z serii INTEGRA) port RS-232 do programowania modułu i wykorzystania funkcji modemu 10 Centrale alarmowe

13 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe GPRS-T1 Konwerter monitoringu na transmisję GPRS/SMS konwersja monitoringu telefonicznego z dowolnej centrali na transmisję GPRS/SMS automatyczne przełączenie na SMS w przypadku braku GPRS powiadamianie SMS/CLIP wysyłanie transmisji testowej z wykorzystaniem usługi CLIP możliwość sprawdzania stanu dostępnych środków oraz ważności konta karty SIM zainstalowanej w module automatyczny restart modułu sygnalizacja awarii łączności INT-VG Moduł głosowy głosowe menu zdalnego sterowania zapis komunikatów z użyciem technologii przetwarzania tekstu na mowę zdalne załączanie/wyłączanie czuwania oraz sterowanie wyjściami zdalne sprawdzanie stanu systemu funkcje MAKRO ułatwiające wykonywanie szeregu czynności 16 komunikatów do powiadamiania telefonicznego możliwość współpracy z centralami VERSA CA-64 SM Ekspander syntezerów mowy do 16 komunikatów głosowych po 15 sekund wykorzystywanych do powiadamiania telefonicznego o zdarzeniach w systemie, np. alarmach współpracuje również z centralą VERSA VMG-16 Generator komunikatów głosowych do 16 komunikatów głosowych wykorzystywanych do głośnego odtwarzania przy wystąpieniu określonych zdarzeń w systemie, np. alarmów (dodatkowe informacje na stronie 59) MODUŁY KONTROLI DOSTĘPU W SYSTEMIE INTEGRA CA-64 SR Ekspander czytników kart zbliżeniowych przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi współpraca z 1 lub 2 czytnikami kart zbliżeniowych serii CZ-EMM możliwość załączania/wyłączania czuwania za pomocą karty zbliżeniowe CA-64 DR Ekspander czytników pastylek DALLAS przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi współpraca z 1 lub 2 czytnikami pastylek CZ-DALLAS możliwość załączania/wyłączania czuwania za pomocą pastylki DALLAS Centrale alarmowe 11

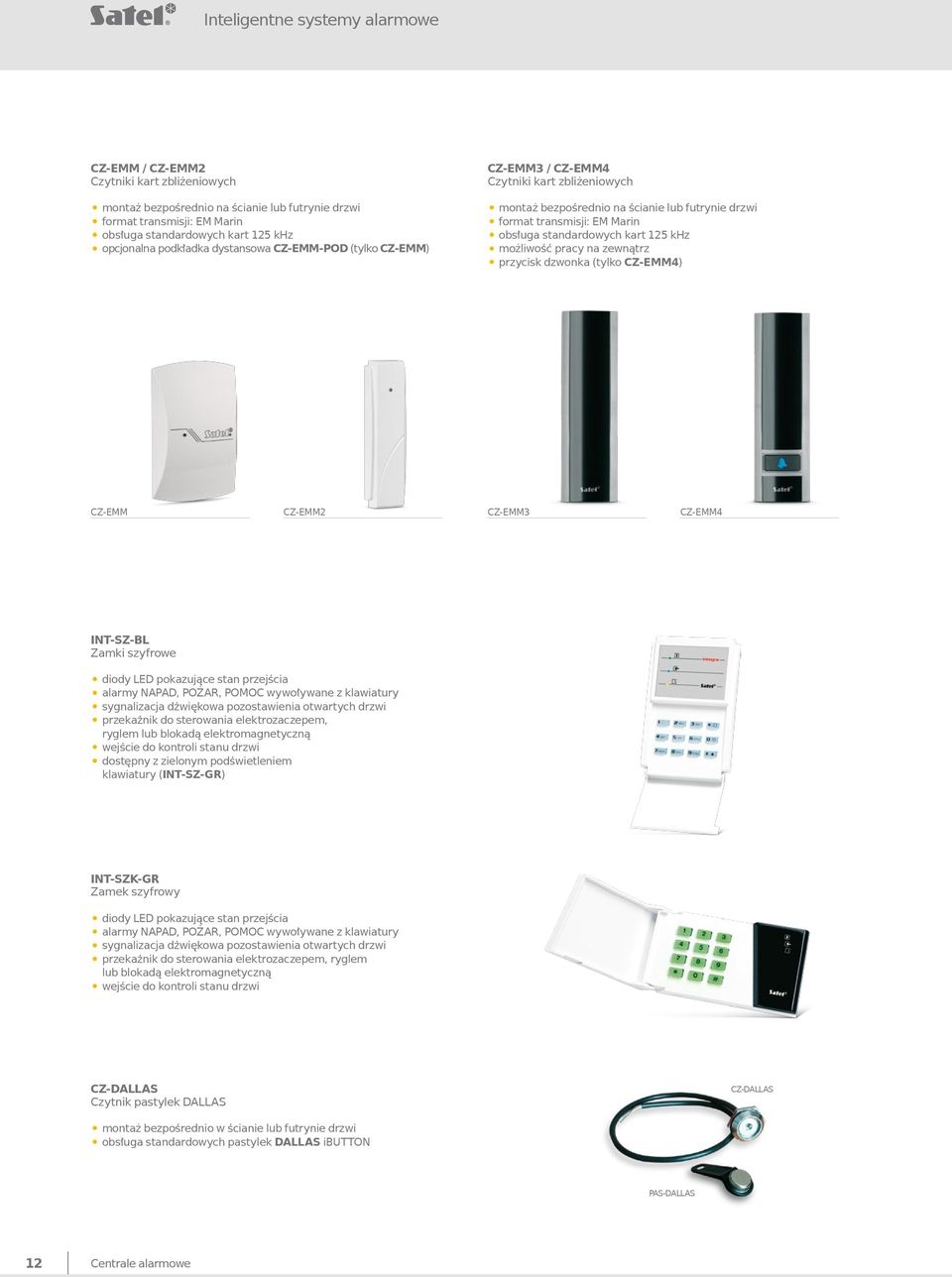

14 Inteligentne systemy alarmowe CZ-EMM / CZ-EMM2 Czytniki kart zbliżeniowych montaż bezpośrednio na ścianie lub futrynie drzwi format transmisji: EM Marin obsługa standardowych kart 125 khz opcjonalna podkładka dystansowa CZ-EMM-POD (tylko CZ-EMM) CZ-EMM3 / CZ-EMM4 Czytniki kart zbliżeniowych montaż bezpośrednio na ścianie lub futrynie drzwi format transmisji: EM Marin obsługa standardowych kart 125 khz możliwość pracy na zewnątrz przycisk dzwonka (tylko CZ-EMM4) CZ-EMM CZ-EMM2 CZ-EMM3 CZ-EMM4 INT-SZ-BL Zamki szyfrowe diody LED pokazujące stan przejścia alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury sygnalizacja dźwiękowa pozostawienia otwartych drzwi przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi dostępny z zielonym podświetleniem klawiatury (INT-SZ-GR) INT-SZK-GR Zamek szyfrowy diody LED pokazujące stan przejścia alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury sygnalizacja dźwiękowa pozostawienia otwartych drzwi przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną wejście do kontroli stanu drzwi CZ-DALLAS Czytnik pastylek DALLAS CZ-DALLAS montaż bezpośrednio w ścianie lub futrynie drzwi obsługa standardowych pastylek DALLAS ibutton PAS-DALLAS 12 Centrale alarmowe

15 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe CENTRALE ALARMOWE VERSA VERSA to seria nowoczesnych central alarmowych, dedykowanych dla systemów zabezpieczeń małych obiektów biurowych i handlowych, domów i mieszkań. To, co wyróżnia je spośród innych urządzeń tej klasy, to wszechstronne możliwości rozbudowy zarówno przewodowej, jak i bezprzewodowej, oraz obsługa nowoczesnych mediów do komunikacji i powiadamiania. zgodność z EN50131 Grade 2, cert. Techom kl. C od 5 do 30 wejść: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC możliwość obsługi czujek roletowych i wibracyjnych kontrola obecności czujek dodatkowe wejście sabotażowe od 4 do 12 programowalnych wyjść 2 wyjścia zasilające (3 zaciski) podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie sterowanie przez użytkownika lub za pomocą timerów magistrala komunikacyjna do podłączania manipulatorów, czytników i modułów rozszerzeń port RS-232 do programowania centrali gniazdo RJ wbudowany komunikator telefoniczny z funkcjami: monitoringu (SIA, Contact ID, inne) powiadamiania (8 numerów, 64 komunikaty tekstowe, 16 komunikatów głosowych) zdalnego programowania (modem 300 bps) współpraca z modułami GSM/GPRS: monitoring SMS/GPRS powiadamianie głosowe/sms współpraca z modułem ETHM-1: programowanie przy pomocy programu DLOADX przez Ethernet monitoring TCP/IP sterowanie systemem za pomocą: manipulatorów LCD lub LED (do 6) kart/breloków zbliżeniowych (do 6 czytników) pilotów zdalnego sterowania możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność obsługa do 31 haseł: 30 zwykłych użytkowników 1 instalator edycja nazw ułatwiająca obsługę i zarządzanie systemem timery: 4 timery z obsługą wyjątków pamięć 2047 zdarzeń automatyczna diagnostyka podstawowych komponentów systemu wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe zabezpieczenie przez całkowitym rozładowaniem akumulatora regulacja prądu ładowania akumulatora obsługuje moduły: ACU-100 CA-64 E CA-64 EPS CA-64 O-OC CA-64 O-R CA-64 O-ROC CA-64 OPS-OC CA-64 OPS-R CA-64 OPS-ROC CA-64 SM ETHM-1 INT-CR INT-IT INT-ORS INT-RX INT-VG SM-2 VERSA 15 VERSA 10 VERSA 5 Centrale alarmowe 13

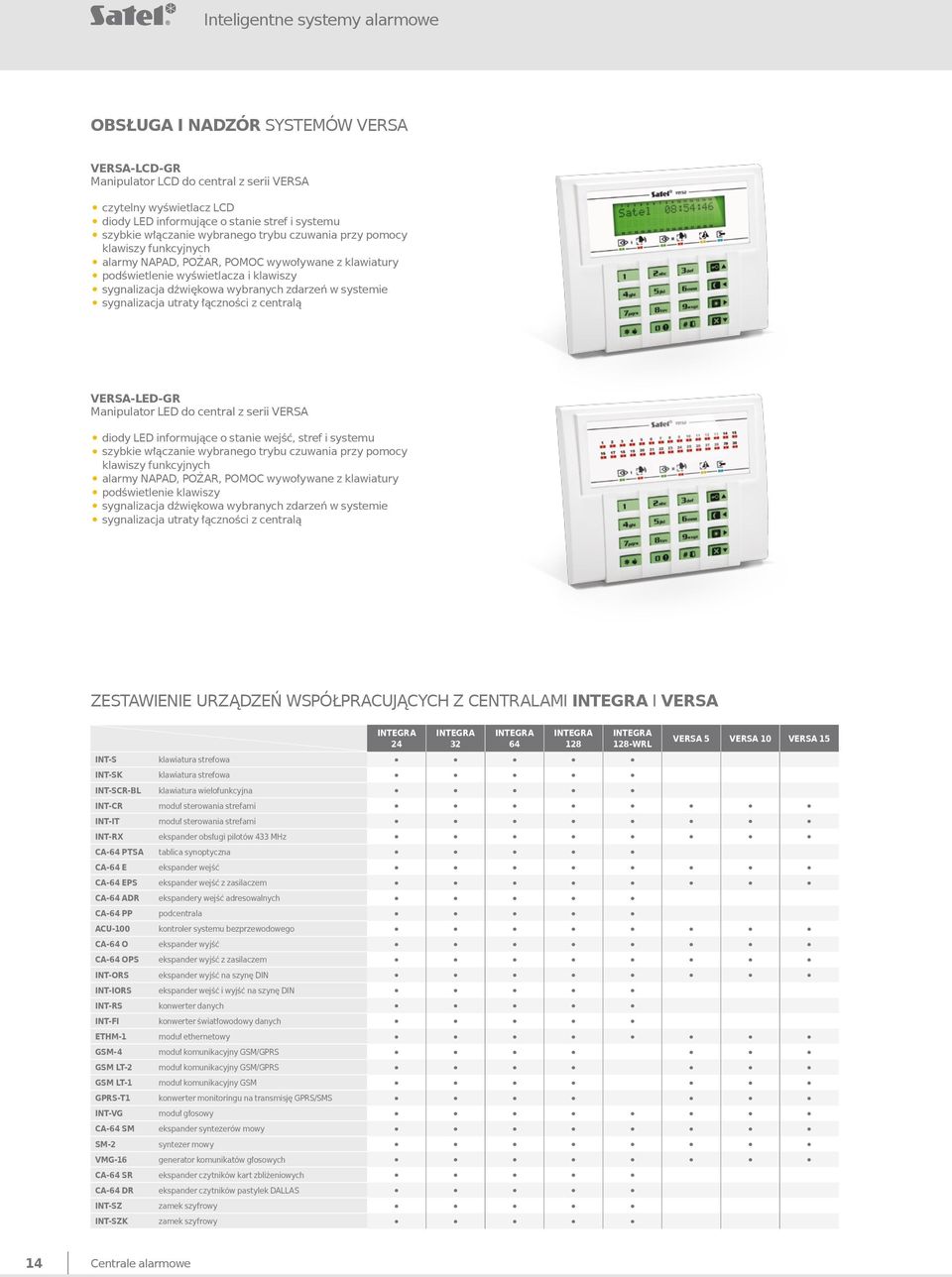

16 Inteligentne systemy alarmowe OBSŁUGA I NADZÓR SYSTEMÓW VERSA VERSA-LCD-GR Manipulator LCD do central z serii VERSA czytelny wyświetlacz LCD diody LED informujące o stanie stref i systemu szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie wyświetlacza i klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie sygnalizacja utraty łączności z centralą VERSA-LED-GR Manipulator LED do central z serii VERSA diody LED informujące o stanie wejść, stref i systemu szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie sygnalizacja utraty łączności z centralą ZESTAWIENIE URZĄDZEŃ WSPÓŁPRACUJĄCYCH Z CENTRALAMI INTEGRA I VERSA INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 128 INTEGRA 128-WRL VERSA 5 VERSA 10 VERSA 15 INT-S klawiatura strefowa INT-SK klawiatura strefowa INT-SCR-BL klawiatura wielofunkcyjna INT-CR moduł sterowania strefami INT-IT moduł sterowania strefami INT-RX ekspander obsługi pilotów 433 MHz CA-64 PTSA tablica synoptyczna CA-64 E ekspander wejść CA-64 EPS ekspander wejść z zasilaczem CA-64 ADR ekspandery wejść adresowalnych CA-64 PP podcentrala ACU-100 kontroler systemu bezprzewodowego CA-64 O ekspander wyjść CA-64 OPS ekspander wyjść z zasilaczem INT-ORS ekspander wyjść na szynę DIN INT-IORS ekspander wejść i wyjść na szynę DIN INT-RS konwerter danych INT-FI konwerter światłowodowy danych ETHM-1 moduł ethernetowy GSM-4 moduł komunikacyjny GSM/GPRS GSM LT-2 moduł komunikacyjny GSM/GPRS GSM LT-1 moduł komunikacyjny GSM GPRS-T1 konwerter monitoringu na transmisję GPRS/SMS INT-VG moduł głosowy CA-64 SM ekspander syntezerów mowy SM-2 syntezer mowy VMG-16 generator komunikatów głosowych CA-64 SR ekspander czytników kart zbliżeniowych CA-64 DR ekspander czytników pastylek DALLAS INT-SZ zamek szyfrowy INT-SZK zamek szyfrowy 14 Centrale alarmowe

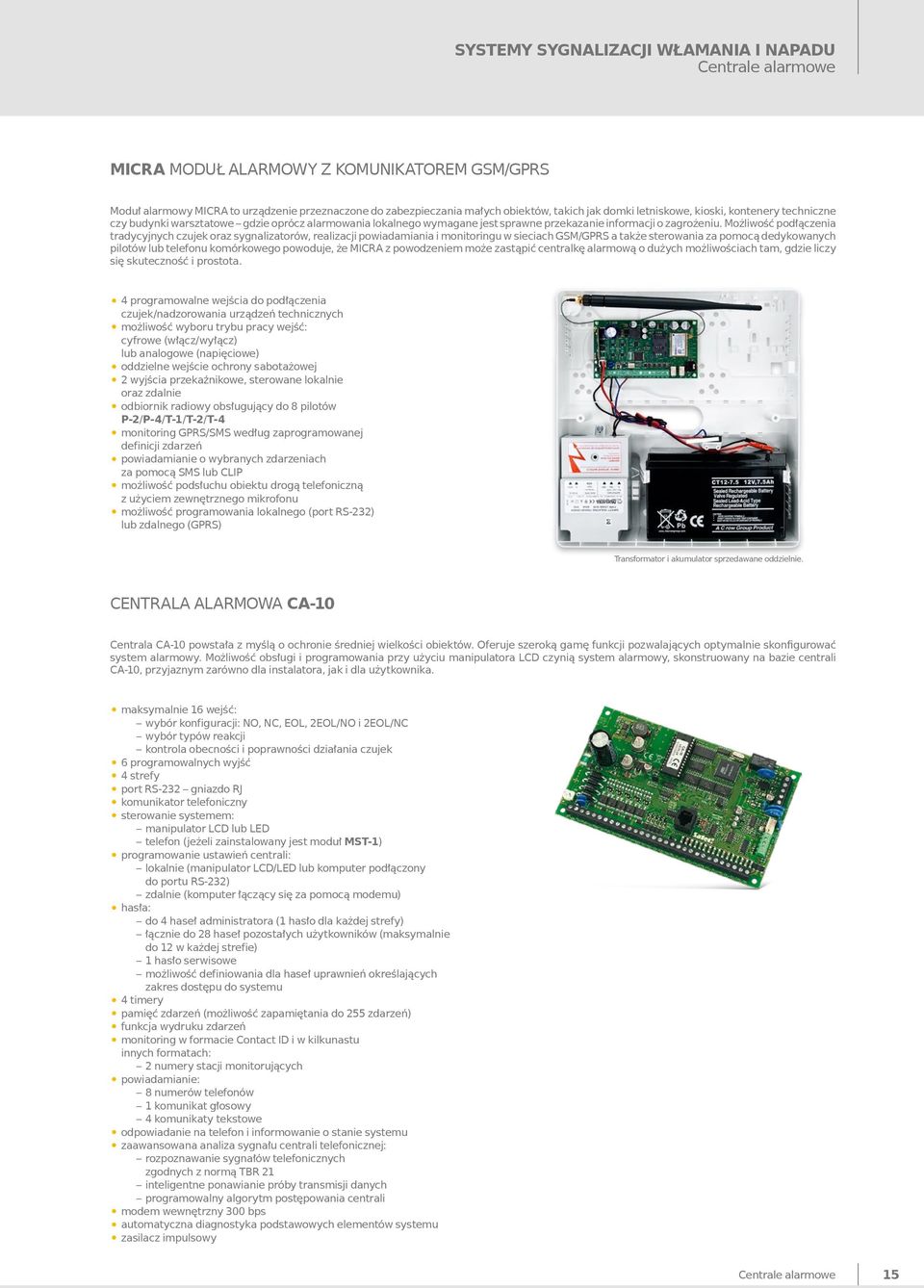

17 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe micra Moduł alarmowy z komunikatorem GSM/GPRS Moduł alarmowy MICRA to urządzenie przeznaczone do zabezpieczania małych obiektów, takich jak domki letniskowe, kioski, kontenery techniczne czy budynki warsztatowe gdzie oprócz alarmowania lokalnego wymagane jest sprawne przekazanie informacji o zagrożeniu. Możliwość podłączenia tradycyjnych czujek oraz sygnalizatorów, realizacji powiadamiania i monitoringu w sieciach GSM/GPRS a także sterowania za pomocą dedykowanych pilotów lub telefonu komórkowego powoduje, że MICRA z powodzeniem może zastąpić centralkę alarmową o dużych możliwościach tam, gdzie liczy się skuteczność i prostota. 4 programowalne wejścia do podłączenia czujek/nadzorowania urządzeń technicznych możliwość wyboru trybu pracy wejść: cyfrowe (włącz/wyłącz) lub analogowe (napięciowe) oddzielne wejście ochrony sabotażowej 2 wyjścia przekaźnikowe, sterowane lokalnie oraz zdalnie odbiornik radiowy obsługujący do 8 pilotów P-2/P-4/T-1/T-2/T-4 monitoring GPRS/SMS według zaprogramowanej definicji zdarzeń powiadamianie o wybranych zdarzeniach za pomocą SMS lub CLIP możliwość podsłuchu obiektu drogą telefoniczną z użyciem zewnętrznego mikrofonu możliwość programowania lokalnego (port RS-232) lub zdalnego (GPRS) Transformator i akumulator sprzedawane oddzielnie. CENTRALA ALARMOWA CA-10 Centrala CA-10 powstała z myślą o ochronie średniej wielkości obiektów. Oferuje szeroką gamę funkcji pozwalających optymalnie skonfigurować system alarmowy. Możliwość obsługi i programowania przy użyciu manipulatora LCD czynią system alarmowy, skonstruowany na bazie centrali CA-10, przyjaznym zarówno dla instalatora, jak i dla użytkownika. maksymalnie 16 wejść: wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC wybór typów reakcji kontrola obecności i poprawności działania czujek 6 programowalnych wyjść 4 strefy port RS-232 gniazdo RJ komunikator telefoniczny sterowanie systemem: manipulator LCD lub LED telefon (jeżeli zainstalowany jest moduł MST-1) programowanie ustawień centrali: lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232) zdalnie (komputer łączący się za pomocą modemu) hasła: do 4 haseł administratora (1 hasło dla każdej strefy) łącznie do 28 haseł pozostałych użytkowników (maksymalnie do 12 w każdej strefie) 1 hasło serwisowe możliwość definiowania dla haseł uprawnień określających zakres dostępu do systemu 4 timery pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń) funkcja wydruku zdarzeń monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorujących powiadamianie: 8 numerów telefonów 1 komunikat głosowy 4 komunikaty tekstowe odpowiadanie na telefon i informowanie o stanie systemu zaawansowana analiza sygnału centrali telefonicznej: rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21 inteligentne ponawianie próby transmisji danych programowalny algorytm postępowania centrali modem wewnętrzny 300 bps automatyczna diagnostyka podstawowych elementów systemu zasilacz impulsowy Centrale alarmowe 15

18 Inteligentne systemy alarmowe CA-10 KLCD-L / CA-10 BLUE-L CA-10 KLCD-S / CA-10 BLUE-S CA-10 KLCD-L / CA-10 KLCD-S / CA-10 KLCD Manipulatory LCD do CA-10 diody LED informujące o stanie stref i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie wyświetlacza i klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia sygnalizacja utraty łączności z centralą łącze RS-232 do łatwego programowania opcji manipulatora, nazw i treści komunikatów dostępne z podświetleniem zielonym ( KLCD) lub niebieskim (BLUE) CA-10 KLCD CA-10 KLED-S Manipulator LED do centrali CA-10 diody LED informujące o stanie wejść, stref i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia sygnalizacja utraty łączności z centralą 16 diod informujących o stanie wejść CA-10 KLED Manipulator LED do centrali CA-10 diody LED informujące o stanie wejść, stref i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia 12 diod informujących o stanie wejść CA-10 E Ekspander wejść rozbudowa systemu o maks. 6 wejść dioda LED do sygnalizacji stanu wejść 16 Centrale alarmowe

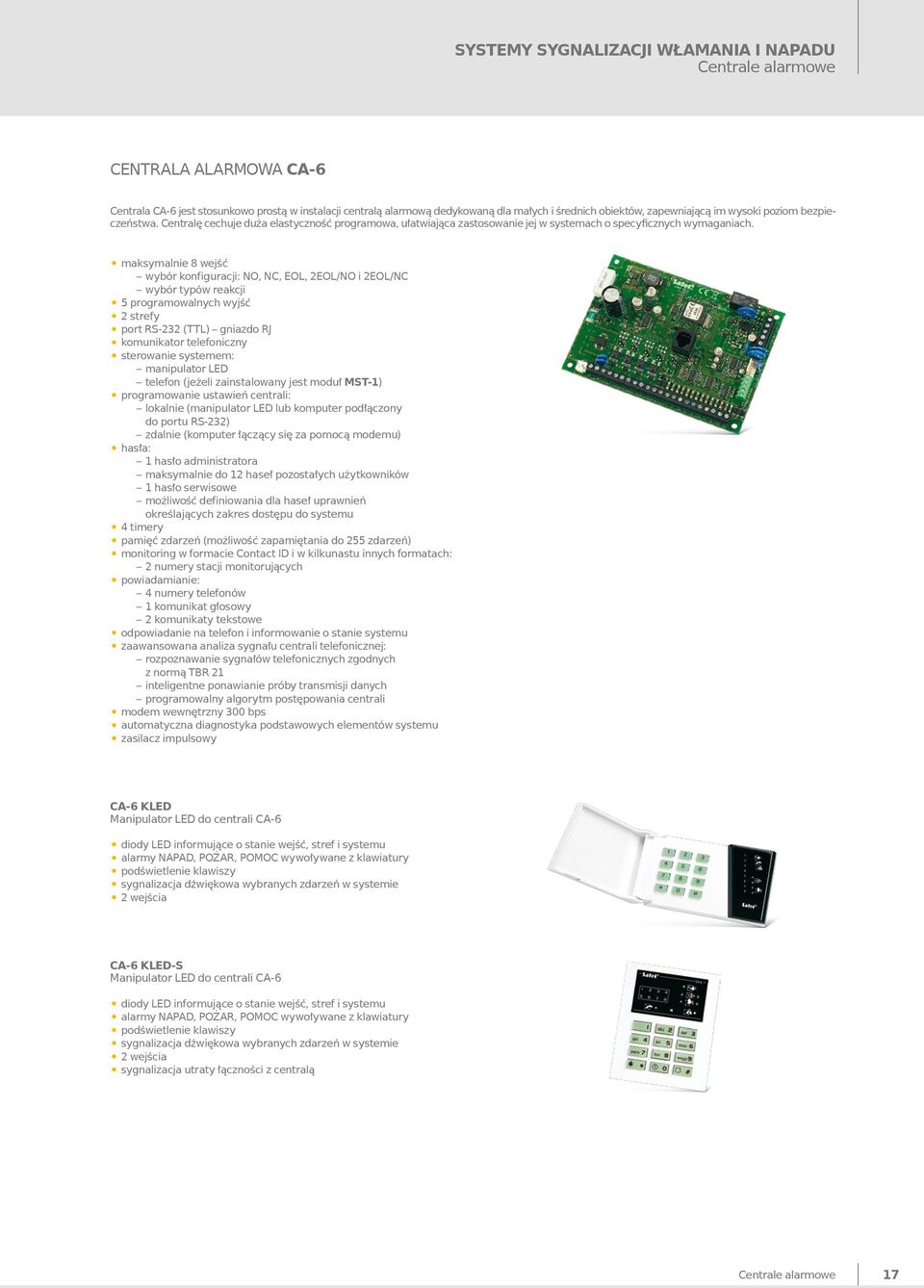

19 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU Centrale alarmowe CENTRALA ALARMOWA CA-6 Centrala CA-6 jest stosunkowo prostą w instalacji centralą alarmową dedykowaną dla małych i średnich obiektów, zapewniającą im wysoki poziom bezpieczeństwa. Centralę cechuje duża elastyczność programowa, ułatwiająca zastosowanie jej w systemach o specyficznych wymaganiach. maksymalnie 8 wejść wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC wybór typów reakcji 5 programowalnych wyjść 2 strefy port RS-232 (TTL) gniazdo RJ komunikator telefoniczny sterowanie systemem: manipulator LED telefon (jeżeli zainstalowany jest moduł MST-1) programowanie ustawień centrali: lokalnie (manipulator LED lub komputer podłączony do portu RS-232) zdalnie (komputer łączący się za pomocą modemu) hasła: 1 hasło administratora maksymalnie do 12 haseł pozostałych użytkowników 1 hasło serwisowe możliwość definiowania dla haseł uprawnień określających zakres dostępu do systemu 4 timery pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń) monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorujących powiadamianie: 4 numery telefonów 1 komunikat głosowy 2 komunikaty tekstowe odpowiadanie na telefon i informowanie o stanie systemu zaawansowana analiza sygnału centrali telefonicznej: rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21 inteligentne ponawianie próby transmisji danych programowalny algorytm postępowania centrali modem wewnętrzny 300 bps automatyczna diagnostyka podstawowych elementów systemu zasilacz impulsowy CA-6 KLED Manipulator LED do centrali CA-6 diody LED informujące o stanie wejść, stref i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia CA-6 KLED-S Manipulator LED do centrali CA-6 diody LED informujące o stanie wejść, stref i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie 2 wejścia sygnalizacja utraty łączności z centralą Centrale alarmowe 17

20 Inteligentne systemy alarmowe CENTRALA ALARMOWA CA-5 Centrala CA-5 to prosta w instalacji centrala alarmowa przeznaczona do instalacji w małych obiektach. Jej niewątpliwą zaletą jest elastyczność programowa oraz zaawansowana funkcjonalność, a dodatkowym atutem możliwość obsługi i programowania przy pomocy manipulatora LCD. 5 wejść: wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC wybór typów reakcji 3 wyjścia (w tym 2 programowalne) port RS-232 (TTL) gniazdo RJ komunikator telefoniczny sterowanie systemem: manipulator LCD lub LED programowanie ustawień centrali: lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232) zdalnie (komputer łączący się za pomocą modemu) hasła: 1 hasło administratora do 5 haseł pozostałych użytkowników 1 hasło serwisowe możliwość ograniczania zakresu uprawnień dla niektórych haseł pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń) monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej zaawansowana analiza sygnału centrali telefonicznej: rozpoznawanie sygnałów telefonicznych zgodnychz normą TBR 21 inteligentne ponawianie próby transmisji danych programowalny algorytm postępowania centrali modem wewnętrzny 300 bps automatyczna diagnostyka podstawowych elementów systemu zasilacz impulsowy CA-5 KLCD-L / CA-5 BLUE-L CA-5 KLCD-S / CA-5 BLUE-S CA-5 KLCD-L / CA-5 KLCD-S Manipulatory LCD do centrali CA-5 diody LED informujące o stanie systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie wyświetlacza i klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie sygnalizacja utraty łączności z centralą dostępne z podświetleniem zielonym ( KLCD) lub niebieskim (BLUE) CA-5 KLED-S Manipulator LED do centrali CA-5 diody LED informujące o stanie wejść i systemu alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury podświetlenie klawiszy sygnalizacja dźwiękowa wybranych zdarzeń w systemie sygnalizacja utraty łączności z centralą 18 Centrale alarmowe
