2 POMPY CIEPŁA GORENJE NOWEJ GENERACJI

3 4 8 Pełny asortyment pomp ciepła dużej mocy nowej generacji Nowoczesna jednostka sterująca POMPY CIEPŁA POWIETRZE-WODA Pompy ciepła Aerogor Compact W Pompy ciepła Aerogor Compact EVI W Pompy ciepła Aerogor Split AW W Pompy ciepła Aerogor Split AW EVI W Pompy ciepła Aerogor Split HD W Pompy ciepła Aerogor Split HD EVI W GEOTERMALNE POMPY CIEPŁA SOLANKA-WODA I WODA-WODA Pompy ciepła Aquagor Terragor W Pompy ciepła Aquagor Terragor EVI W Tabela zalecanych pomp obiegowych Zakres działania Specyfikacja techniczna

4 PEŁNY ASORTYMENT POMP CIEPŁA WYSOKIEJ MOCY NOWEJ GENERACJI

5

6 GŁÓWNE ZALETY POMP CIEPŁA Wysoki współczynnik wydajności COP. Pompa ciepła osiąga wysokie Pompa ciepła pomyślnie działa przy W pompie ciepła zainstalowano temperatury wody grzewczej, w związku z tym jest również odpowiednia do konwencjonalnych systemów centralnego ogrzewania. Doskonale sprawdza się w systemie ogrzewania podłogowego oraz w temperaturze zewnętrznej -20 o C. komponenty wyprodukowane przez producentów europejskich, co gwarantuje jakość i długą żywotność użytkową. systemie ogrzewania grzejnikowego (o wyższych wymogach dla wody grzewczej do 65 o C). Cichą pracę umożliwia technologia sprężarek spiralnych, izolacja dźwiękowa najwyższej klasy oraz ultra-cichy wentylator osiowy.

7 EKONOMICZNE I WYDAJNE POMPY CIEPŁA DUŻEJ MOCY PRZEZNACZONE SĄ DO BUDYNKÓW O DUŻEJ POWIERZCHNI Ekonomiczny i wydajny system ogrzewania za pomocą pomp ciepła Gorenje to dobry wybór zarówno dla nowych jak i istniejących budynków. Pompy ciepła dużej mocy przeznaczone są do instalacji w dużych budynkach, np. w instytucjach publicznych (szkołach, przedszkolach, bankach, itp.) lub pomieszczeniach przemysłowych lub handlowych (biurach, halach sportowych, restauracjach, itp.). Odpowiednie zarówno dla systemów grzewczych w nowych budynkach z ogrzewaniem podłogowym lub z grzejnikami niskotemperaturowymi, jak i dla budynków z systemami grzewczymi z grzejnikami wysokotemperaturowymi (budynki wyremontowane lub stare), gdyż mogą podgrzewać wodę grzewczą do 65 o C. Oferujemy cztery typy geotermalnych pomp ciepła: Pompy cieplne woda/woda Aquagor W o mocy grzewczej od 37 do 115 kw. Pompy ciepła solanka/woda Terragor W o mocy grzewczej od 28 do 83 kw. Pompa ciepła Aquagor EVI W woda/woda o mocy grzewczej od 48 do 126 kw. Pompy ciepła Terragor EVI W solanka/woda o mocy grzewczej od 37 do 98 kw. Ponadto oferujemy różnego rodzaju pompy ciepła powietrze-woda o szerokim zakresie mocy grzewczej ( kw): Aerogor Compact W Aerogor Compact EVI W Aerogor Split AW W Aerogor Split AW EVI W Aerogor Split HD 107 W Aerogor Split HD EVI 109/163 W Charakterystyka pomp ciepła o dużej mocy: Geotermalne pompy ciepła działają na dwóch poziomach/w dwóch cyklach: Dwie sprężarki działają w systemie kaskadowym, aby umożliwić regulację mocy grzewczej do wymogów cieplnych budynku w różnych okresach sezonu grzewczego (podział mocy 50%/100%). Wysokotemperaturowe pompy ciepła mogą podgrzewać wodę do temperatury 65 o C : Aerogor Compact EVI W / Split AW EVI W / Split HD EVI W Terragor EVI W Aquagor EVI W Niskotemperaturowe pompy ciepła mogą podgrzewać wodę do temperatury do 60 o C Aerogor Compact W / Split AW W / Split HD W Terragor W Aquagor W Pompy ciepła powietrze-woda posiadają opcję aktywnego chłodzenia w miesiącach letnich. Geotermalne pompy ciepła (solanka-woda / woda woda) posiadają pasywne chłodzenie w połączeniu z wymiennikiem ogrzewania wstępnego. Opcja aktywnego chłodzenia - za dopłatą.

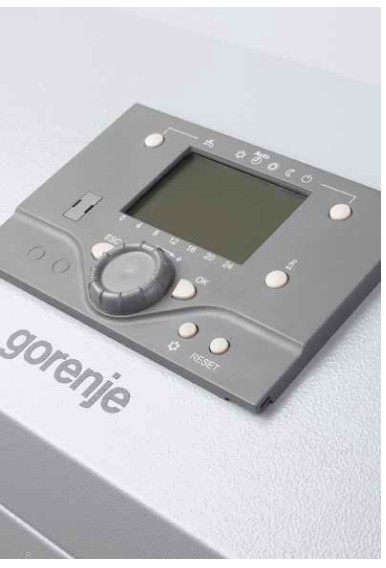

8 NOWOCZESNA JEDNOSTKA STERUJĄCA Nowoczesna jednostka sterująca umożliwia różne ustawienia ogrzewania, chłodzenia i podgrzewania ciepłej wody użytkowej. Regulacja zależy od temperatury zewnętrznej oraz zadanej temperatury wewnętrznej. Jednostka sterująca reguluje pompą ciepła i system ogrzewania według temperatury zewnętrznej i żądanej temperatury pomieszczeń w domu użytkownika. Dzięki specjalnemu algorytmowi pompa ciepła generuje ciepło wymagane przez system grzewczy w dowolnym momencie. Regulacja podstawowa Łatwe sterowanie Regulacja podstawowa RVS 61 obsługuje dwa niezależne obiegi ogrzewania jeden obieg bezpośredni i jeden obieg mieszający. Dla Menu nawigacji jest jasne i proste. Każdy ekran jest oznaczony każdego obiegu krzywa grzewcza jest ustawiona niezależnie. kolejnym numerem tak, aby użytkownik wiedział przez cały czas, Podstawowa regulacja RVS 21 obsługuje jeden bezpośredni obieg która strona menu jest aktualnie otwarta. Polecenia są oznaczone ogrzewania i obieg CWU. Automatyka pompy ciepła (RVS 61 i RVS 21) odpowiednimi tekstami. Jednostka może być sterowana reguluje podgrzewanie ciepłej wody użytkowej z programem antyodpowiednim tekstem. Jednostka może być sterowana poprzez Legionella oraz źródłami alternatywnymi (źródła stałopalne, klawiaturę użytkownika na pompie ciepła lub przez dodatkowy ogrzewanie olejem opałowym, gazem oraz kolektorami słonecznymi). sterownik pokojowy. Dostępne są podstawowe funkcje poprzez Elektroniczne elementy sterujące są uniwersalne dla wszystkich klawisze jednostki sterującej, a temperatura systemu grzewczego rodzajów pomp ciepła i sposobów ogrzewania. W większości jest łatwo ustawiana przy pomocy obrotowej tarczy umieszczonej przypadków regulacja obiegu grzewczego zależy od temperatury na środku jednostki sterującej. Dla użytkowników zewnętrznej. Krzywa grzewcza zależy od charakterystyk ogrzewanego zaawansowanych elementy sterujące mogą być również budynku, co stanowi jedyną gwarancję, że pompa ciepła, bez względu prowadzone poprzez interfejsy do komputera osobistego lub na temperaturę na zewnątrz zawsze podgrzeje wodę do najniższej nawet do inteligentnego systemu zarządzania domem. dopuszczalnej temperatury. Poziom temperatury określa wydajność systemu grzewczego. Im niższa temperatura ogrzewania, tym wyższy jest współczynnik wydajności.

9 STEROWANIE ELEKTRONICZNE UMOŻLIWIA REGULACJĘ RÓŻNYCH SYSTEMÓW GRZEWCZYCH Smart Web zdalne sterowanie Duże budynki w wielu przypadkach, dla różnych ich części potrzebują różnej regulacji temperatury. Elementy sterujące pomp ciepła Gorenje umożliwiają regulację różnych stref ogrzewania/chłodzenia. Oto rozwiązania dla niektórych przypadków. Regulacja różnych stref ogrzewania przy pomocy jednostki sterującej Siemens RVS 61 Przypadek 1 z 3 Strefy ogrzewania przy pomocy 3 obwodów grzewczych mieszających: 1-szy obwód grzewczy: sterowany przez Podstawową jednostkę sterującą RVS 61 2-gi obwód grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC 3-ci obwód grzewczy mieszający: moduł rozszerzający RVS46.530/01 x czujnik temperatury NTC Sterownik pokojowy QAA75.611/701 Przypadek 2 z 3 Strefy ogrzewania przy pomocy 1 bezpośredniego i 2 obwodów mieszających: 1-szy bezpośredni obwód grzewczy: sterowany przez Podstawową jednostkę sterującą RVS 61 1-szy obwód grzewczy mieszający: sterowany przez Podstawową jednostkę sterującą RVS 61 2-gi obwód grzewczy mieszający: moduł dobudowany AVS75.390/109 1x czujnik temperatury NTC Przypadek 3 z 3 Strefy ogrzewania przy pomocy 3 bezpośrednich obwodów grzewczych: 1-szy i 2-gi bezpośredni obieg grzewczy: sterowany przez Podstawową jednostkę sterującą RVS 61 3-ci bezpośredni obieg grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC Regulacja różnych stref ogrzewania przy pomocy jednostki sterującej Siemens RVS 21 Przypadek 1 z 3 Strefy ogrzewania przy pomocy 3 obwodów grzewczych mieszających: 1-szy obwód grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC 2-gi mieszający obwód grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC 3-ci mieszający obwód grzewczy: moduł RVS46.530/101 1 x czujnik temperatury NTC Jednostka pokojowa zaawansowana/chłodząca/przewodowa QAA75.611/701 Przypadek 2 z 3 Strefy ogrzewania przy pomocy 1 bezpośredniego i 2 obwodów mieszających: 1-szy obwód grzewczy: sterowany przez Podstawową jednostkę sterującą RVS 21 2-gi obwód grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC 3-ci bezpośredni obwód grzewczy moduł Siemens AVS75.390/109 1x czujnik temperatury NTC Przypadek 3 z 3 Strefy ogrzewania przy pomocy 3 bezpośrednich obwodów grzewczych: 1-szy bezpośredni obwód grzewczy: sterowany przez Podstawową jednostkę sterującą RVS 21 2-gi obwód grzewczy: moduł Siemens AVS75.390/10 1 x czujnik temperatury NTC 3-ci bezpośredni obwód grzewczy: moduł Siemens AVS75.390/109 1 x czujnik temperatury NTC Aplikacja Smart Web umożliwia Państwu monitorowanie działania pompy ciepła bez względu na to, gdzie się Państwo znajdują. Połączenie internetowe może być wykorzystane do podłączenia elementów sterujących pompy ciepła do Państwa komputera osobistego lub telefonu komórkowego. W ten sposób system umożliwia Państwu monitorowanie ustawień, tak aby być na bieżąco ze stanem działania urządzenia i odbierać ostrzeżenia w przypadku jakichkolwiek usterek. To sprawia, że zdalne sterowanie Państwa systemu grzewczego jest wygodne oraz oszczędza koszty i energię, dzięki stałej kontroli działania systemu.

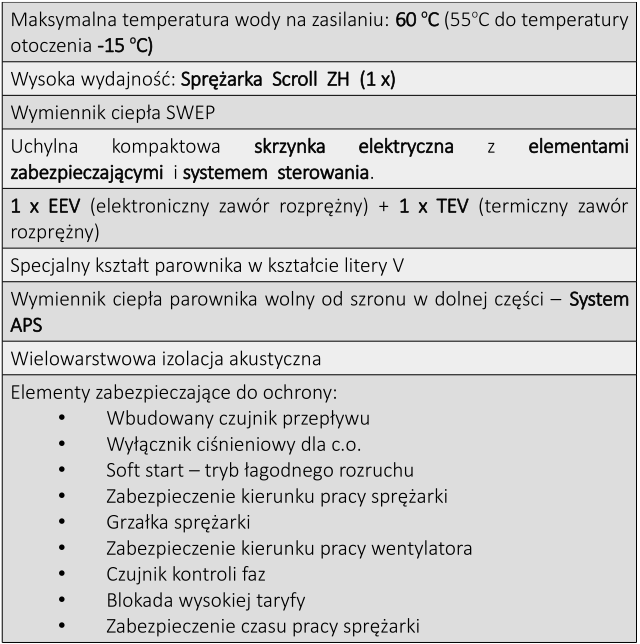

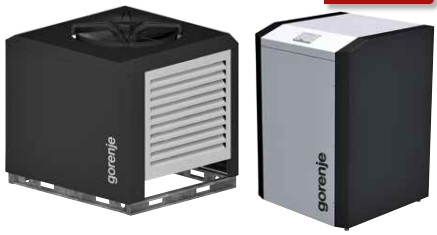

10 POMPY CIEPŁA AEROGOR COMPACT W POWIETRZE WODA AEROGOR COMPACT W Główne komponenty i czujniki temperatury Kompaktowa jednostka zewnętrzna Jednostka wewnętrzna Wersja podstawowa: Skrzynka wyświetlacza DisplayBox W Wyświetlacz jednostki sterującej (HMI) Tryb ogrzewania/chłodzenia Wersja zaawansowana: Skrzynka sterująca ControlBox W główny przełącznik zasilania wyświetlanie z jednostki sterującej 1x moduł dobudowany AVS Tryb ogrzewania/chłodzenia/podgrzewania wody użytkowej GŁÓWNE ZALETY Tryby działania Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 Typ: Copeland Scroll ZH Wysoka wydajność i całkowita technologia spiralna Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 10 metrowy kabel LAN ze złączami RJ45 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu ZASILANIA

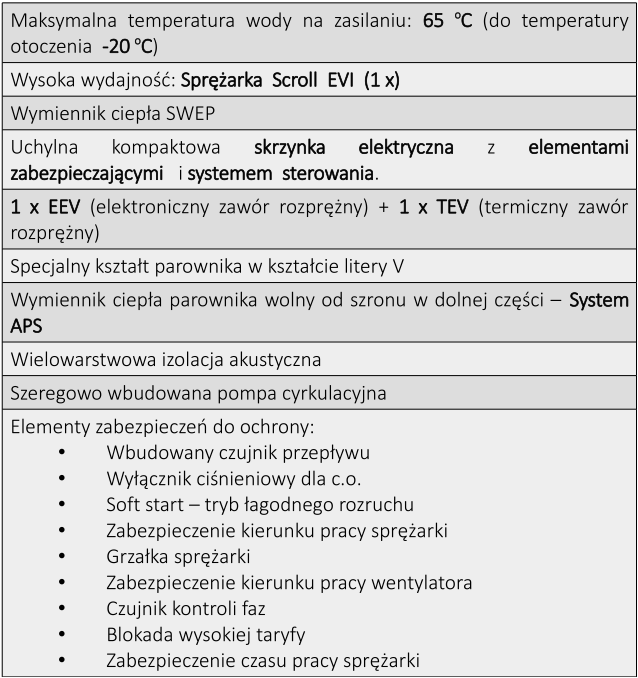

11 POMPY CIEPŁA AEROGOR COMPACT EVI W POWIETRZE WODA AEROGOR COMPACT EVI W Główne komponenty i czujniki temperatury Kompaktowa jednostka zewnętrzna Jednostka wewnętrzna Wersja podstawowa: Skrzynka wyświetlacza DisplayBox W Wyświetlacz jednostki sterującej (HMI) Tryb ogrzewania/chłodzenia Wersja zaawansowana: Skrzynka sterująca ControlBox W główny przełącznik zasilania wyświetlanie z jednostki sterującej 1x moduł dobudowany AVS Tryb ogrzewania/chłodzenia/podgrzewania wody użytkowej GŁÓWNE ZALETY Tryby działania Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 Typ: Copeland Scroll ZH EVI Wysokie osiągi Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 10 metrowy kabel LAN ze złączami RJ45 1x czujnik temperatury zewnętrznej 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

12 POMPY CIEPŁA AEROGOR SPLIT AW W POWIETRZE WODA AEROGOR SPLIT AW W Główne komponenty i czujniki temperatury Kompaktowa jednostka zewnętrzna Jednostka wewnętrzna Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 Typ: Copeland Scroll ZH Wysoka wydajność Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora GŁÓWNE ZALETY Tryby działania TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

13 POMPY CIEPŁA AEROGOR SPLIT AW EVI W POWIETRZE WODA AEROGOR SPLIT AW EVI W Główne komponenty i czujniki temperatury Kompaktowa jednostka zewnętrzna Jednostka wewnętrzna Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 Typ: Copeland Scroll ZH EVI Wysokie osiągi Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora GŁÓWNE ZALETY Tryby działania TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

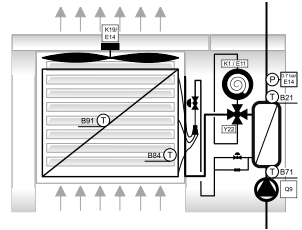

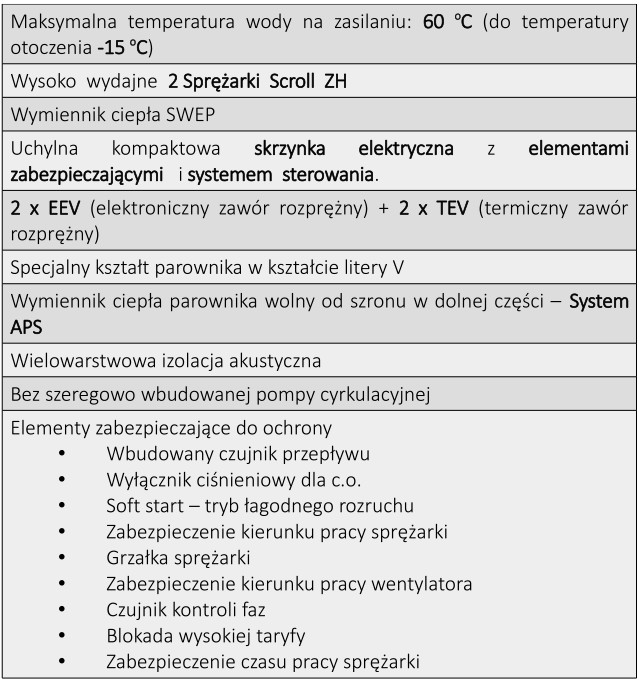

14 POMPY CIEPŁA AEROGOR SPLIT HD W POWIETRZE WODA AEROGOR SPLIT HD 107 W Główne komponenty i czujniki temperatury Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 i 2 Typ: Copeland Scroll ZH Wysoka wydajność Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora GŁÓWNE ZALETY Tryby działania TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

15 POMPY CIEPŁA AEROGOR SPLIT HD EVI W POWIETRZE WODA AEROGOR SPLIT HD EVI 109 W Główne komponenty i czujniki temperatury Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarka 1 i 2 Typ: Copeland Scroll ZH EVI Wysokie osiągi Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora GŁÓWNE ZALETY Tryby działania TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

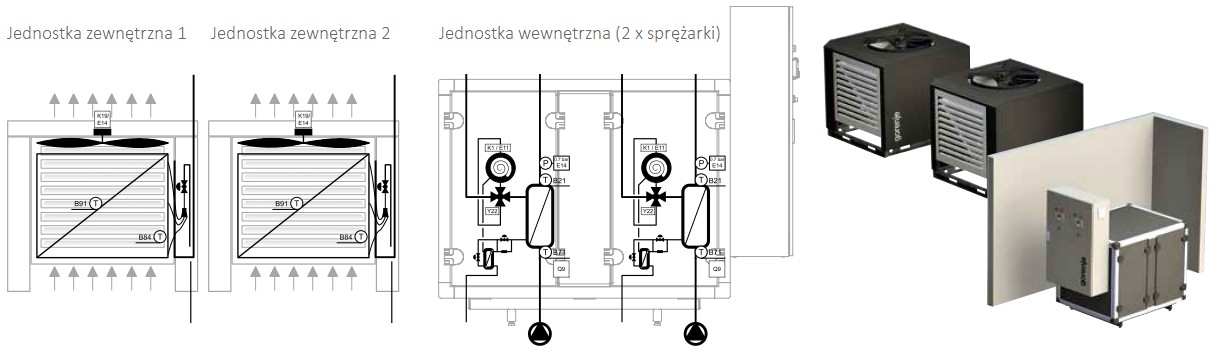

16 POMPY CIEPŁA AEROGOR SPLIT HD EVI W POWIETRZE WODA AEROGOR SPLIT HD EVI 163 W Główne komponenty i czujniki temperatury Legenda: Q9: pompa obiegowa po stronie wtórnej (wymiennik) typ: Grundfos Alpha / Magna Klasa wydajności: A B84: czujnik temperatury 1 od strony pierwotnej (parownik) B91: czujnik temperatury 2 od strony pierwotnej (parownik) K1/E11: sprężarki 1, 2 i 3 Typ: Copeland Scroll ZH EVI Wysokie osiągi Długa żywotność B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) Y22: zawór zwrotny 4-drogowy K19/E14: silnik wentylatora GŁÓWNE ZALETY Tryby działania TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE CHŁODZENIE AKCESORIA 1x czujnik temperatury zewnętrznej do regulacji zależnej od pogody 2x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu

17

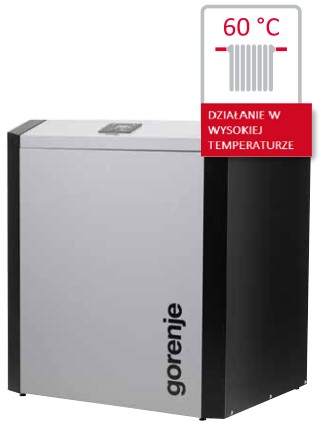

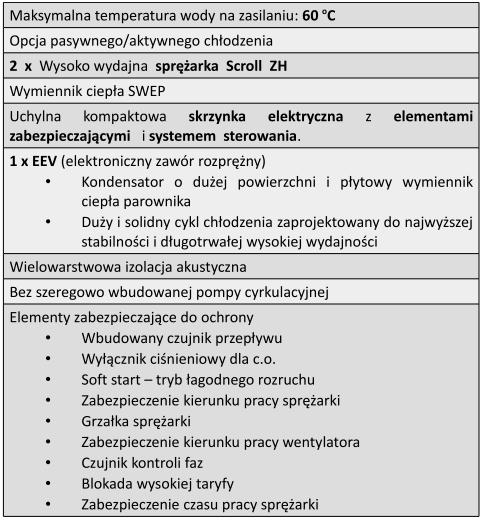

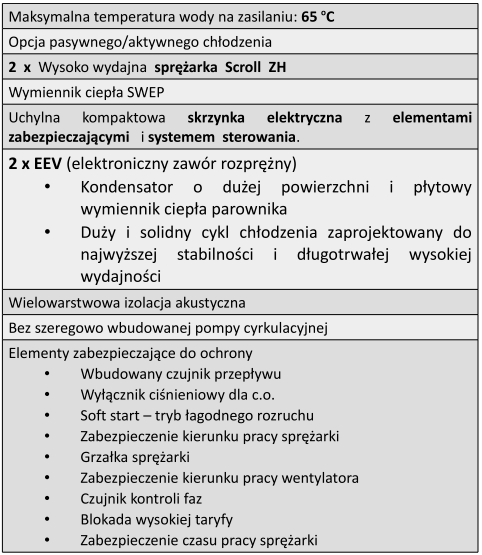

18 GEOTERMALNE POMPY CIEPŁA SOLANKA-WODA I WODA-WODA POMPY CIEPŁA AQUAGOR TERRAGOR W (moc grzewcza od 26 kw do 83 kw) Główne komponenty i czujniki temperatury Geotermalne pompy ciepła działają na dwóch poziomach/w dwóch cyklach: Dwie sprężarki działają w systemie kaskadowym, aby umożliwić dostosowanie mocy grzewczej do wymogów cieplnych budynku w różnych okresach sezonu grzewczego (podział mocy 50%/100%). AKCESORIA 1 x czujnik temperatury zewnętrznej 2 x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu GŁÓWNE ZALETY Tryby działania Legenda: Q8: pompa obiegowa po stronie źródłowej Q9: pompa obiegowa po stronie wtórnej (wymiennik) B91: czujnik temperatury wlotu od strony źródłowej (parownik) B92: czujnik temperatury wylotu od strony źródłowej (parownik) K1/E11: sprężarka 1 K2/E12: sprężarka 2 B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE/PASYWNE CHŁODZENIE

19 POMPY CIEPŁA AQUAGOR TERRAGOR EVI W (moc grzewcza od 37 kw do 98 kw) Główne komponenty i czujniki temperatury Geotermalne pompy ciepła działają na dwóch poziomach / w dwóch cyklach: Dwie sprężarki działają w systemie kaskadowym, aby umożliwić dostosowanie energii cieplnej do wymogów cieplnych budynku w różnych okresach sezonu grzewczego. AKCESORIA 1 x czujnik temperatury na zewnątrz do regulacji zależnej od pogody 2 x przewodowe czujniki temperatury (+5 do 95 o C) w opakowaniu GŁÓWNE ZALETY Tryby działania Legenda: Q8: pompa obiegowa po stronie pierwotnej Q9: pompa obiegowa po stronie wtórnej (wymiennik) B91: czujnik temperatury wlotu od strony pierwotnej (parownik) B92: czujnik temperatury wylotu od strony pierwotnej (parownik) K1/E11: sprężarka 1 K2/E12: sprężarka 2 B21: czujnik temperatury wody wylotowej (wymiennik) B71: czujnik temperatury wody wlotowej (wymiennik) TRYB OGRZEWANIA CIEPŁA WODA UŻYTKOWA AKTYWNE/PASYWNE CHŁODZENIE

20 TABELA ZALECANYCH POMP OBIEGOWYCH DO: AQUAGOR TERRAGOR W / AQUAGOR TERRAGOR EVI W ZAKRES DZIAŁANIA DLA: AEROGOR COMPACT W / AEROGOR COMPACT EVI W / AEROGOR SPLIT AW W / AEROGOR SPLIT HD W / AEROGOR SPLIT HD EVI W Nazwa modelu Dolne źródło Strona pierwotna (solanka) * Górne źródło Strona wtórna obieg grzewczy Terragor 28 W Aquagor 37 W WILO Stratos 40/1-8 WILO Stratos 30/1-8 Terragor 38 W Aquagor 50 WILO Stratos 50/1-8 WILO Stratos 50/1-8 Terragor 43 W Aquagor 59 W WILO Stratos 50/1-8 WILO Stratos 50/1-8 Terragor 52 W Aquagor 67 W WILO Stratos 50/1-9 WILO Stratos 50/1-8 Terragor 56 W Aquagor 78 W WILO Stratos 50/1-9 WILO Stratos 50/1-8 Terragor 65 W Aquagor 89 W WILO Stratos 65/1-12 WILO Stratos 65/1-12 Terragor 70 W Aquagor 100 W WILO Stratos 80/1-12 WILO Stratos 80/1-12 Terragor 83 W Aquagor 115 W WILO Stratos 80/1-12 WILO Stratos 80/1-12 Terragor EVI 67 W Aquagor EVI 87 W WILO Stratos 65/1-12 WILO Stratos 65/1-12 Terragor EVI 81 W Aquagor EVI 105 W WILO Stratos 80/1-12 WILO Stratos 80/1-12 Terragor EVI 98 W Aquagor EVI 126 W WILO Stratos 80/1-12 WILO Stratos 80/1-12 * Dotyczy wyłącznie systemów solanka-woda. Po stronie pierwotnej (źródłowej) pompy ciepła wodawoda musi być wbudowana pompa głębinowa do wody podziemnej. Typ pompy głębinowej zależy od głębokości odwiertu i odległości (długości rury) od odwiertu do pompy ciepła.

21 ZAKRES DZIAŁANIA DLA: AQUAGOR TERRAGOR W / AQUAGOR W / TERRAGOR EVI W / AQUAGOR EVI W

22 Nazwa modelu Aerogor Compact 25 W + DisplayBox W Aerogor Compact 36 W + DisplayBox W Aerogor Compact 44 W + DisplayBox W Aerogor Compact 54 W + DisplayBox W Aerogor Compact EVI 27 W + DisplayBox W Podstawowe rozwiązanie Tryby działania Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Nazwa modelu Aerogor Compact 25 W + ControlBox W Aerogor Compact 36 W + ControlBox W Aerogor Compact 44 W + ControlBox W Aerogor Compact 54 W + ControlBox W Aerogor Compact EVI 27 W + ControlBox W Rozwiązanie zaawansowane Tryby działania Ogrzewanie/Chłodzenie/ciepła woda Ogrzewanie/Chłodzenie/ciepła woda Ogrzewanie/Chłodzenie/ciepła woda Ogrzewanie/Chłodzenie/ciepła woda Ogrzewanie/Chłodzenie/ciepła woda Kod produktu Aerogor Compact W Kod produktu DisplayBox W Kod produktu ControlBox W Połączenie pomiędzy jednostką zewnętrzną a systemem grzewczym połączenie przez rurę wodną połączenie przez rurę wodną połączenie przez rurę wodną połączenie przez rurę wodną połączenie przez rurę wodną Moc cieplna A7/W35 kw 25,31 35,77 44,41 53,83 25,90 COP A7/W35 / 4,64 4,77 4,64 4,77 4,79 Moc cieplna A7/W45 kw 24,30 34,35 42,65 51,70 26,20 COP A7/W45 / 3,69 3,79 3,69 3,79 3,93 Moc cieplna A7/W55 kw 22,95 32,43 40,27 48,82 26,68 COP A7/W55 / 2,92 3,00 2,92 3,00 3,23 Moc cieplna A7/W65 kw / / / / 26,78 COP A7/W65 / / / / / 2,65 Moc cieplna A2/W35 kw 20,59 29,10 36,13 43,80 22,20 COP A2/W35 / 3,60 3,70 3,60 3,70 3,70 Moc cieplna A2/W45 kw 19,79 27,97 34,73 42,10 22,36 COP A2/W45 / 2,93 3,70 2,93 3,70 3,04 Moc cieplna A2/W55 kw 18,81 26,58 33,00 40,00 22,62 COP A2/W55 / 2,33 2,39 2,33 2,39 2,49 Moc cieplna A2/W65 kw / / / / 22,86 COP A2/W65 / / / / / 2,05 Moc cieplna A-2/W35 kw 17,30 24,45 30,36 36,80 20,54 COP A-2/W35 / 3,23 3,32 3,23 3,32 3,35 Moc cieplna A-7/W35 kw 14,53 20,45 25,50 30,92 19,14 COP A-7/W35 / 2,98 3,06 2,98 3,06 3,01 Moc cieplna A-15/W35 kw 11,82 16,71 20,75 25,15 15,93 COP A-15/W35 / 2,39 2,45 2,39 2,45 2,52 Maks. temperatura wody wylotowej o C Zakres działania o C -20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C Aktywne chłodzenie / tak tak tak tak tak Moc chłodzenia odwracalne działanie A35/W12 kw 16,50 23,30 28,20 34,20 18,60 Pobór mocy odwracalne działanie A35/W12 kw 7,10 10,10 12,80 15,50 8,00 ERR / 2,3 2,3 2,2 2,2 2,3 Waga netto jednostka zewnętrzna kg Waga netto jednostka wewnętrzna kg Wymiary jednostki zewnętrznej (szer x gł. x wys.) mm 1345x930x x1371x x1371x x1371x x1371x1246 Wymiary jednostki wewnętrznej (szer x gł. x wys.) mm 535x350x x350x x350x x350x x350x590 Napięcie V/Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz Emisje hałasu [5m] jednostka wewn. db Emisje hałasu [8m] jednostka zewn. db Wymiary połączenia strona wtórna - 11/4 11/2 11/2 11/2 11/4 Typ gwintu śrub jednostka zewnętrzna / wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny Przepływ powietrza strona pierwotna m 3 /h Nominalny przepływ wody strona wtórna m 3 /h 3,20 4,60 4,10 5,10 3,90 Spadek ciśnienia strona pierwotna kpa 0,05 0,057 0,043 0,061 0,057 Spadek ciśnienia strona wtórna kpa max. 20 max. 20 max. 20 max. 20 max. 20 Zalecana różnica temperatury (przepływ / powrót) K Główny kabel podłączeniowy - wymiar mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 Podłączenie zasilania (jednostka wewn. zewn.) mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 Kabel podłączenia elektr. pomiędzy jednostką wewn. a zewn. mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 [powlekany] Bezpiecznik / typ A 32 A/C 25 A/C 32 A/C 40 A/C 23 A/C Prąd - nominalny A 11,60 11,80 16,80 18,00 11,80 Prąd - maksymalny A 27,90 23,90 28,90 36,30 29,90 Tryb łagodnego rozruchu Softstart / MCI 25 MCI 25 MCD201 MCD201 MCI 25 Prąd rozruchowy A 30,62 31,15 44,35 47,52 31,15 Typ czynnika chłodniczego / R407C R407C R407C R407C R407C Objętość czynnika chłodniczego kg 7,0 7,30 12,00 12,50 8,20 Typ zaworu rozprężnego / EEV EEV EEV EEV EEV Typ sprężarki / Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll ZH Liczba sprężarek / Pompy obiegowe przepływ zwrotny / tak tak tak tak tak Typ wentylatora / Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Grzałka elektryczna / nie nie nie nie nie 3-drogowy zawór odcinająco-przełączający / nie nie nie nie nie Szeregowo wbudowany element sterujący / Siemens RVS 21 Siemens RVS 21 Siemens RVS 21 Siemens RVS 21 Siemens RVS 21 Sterowanie mieszającym obwodem grzewczym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie bezpośrednim obwodem grzewczym / tak tak tak tak tak Sterowanie systemem solarnym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Magistrala ModBus / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie internetowe WebControl / z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer Opcja dla systemu kaskadowego / Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB)

23 Nazwa modelu Podstawowe rozwiązanie Aerogor Compact EVI 37 W + Displaybox W Aerogor Compact EVI 48 W + Displaybox W Aerogor Compact EVI 56 W + Displaybox W Tryby działania Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Ogrzewanie/Chłodzenie Nazwa modelu Rozwiązanie zaawansowane Aerogor Compact EVI 37 W + ControlBox W Aerogor Compact EVI 48 W + ControlBox W Aerogor Compact EVI 56 W + ControlBox W Tryby działania Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Kod produktu Aerogor Compact W Kod produktu DisplayBox W Kod produktu ControlBox W Połączenie pomiędzy jednostką zewnętrzną a systemem grzewczym połączenie przez rurę wodną połączenie przez rurę wodną połączenie przez rurę wodną Moc cieplna A7/W35 kw 35,58 47,13 54,95 COP A7/W35 / 4,79 4,91 4,91 Moc cieplna A7/W45 kw 36,00 47,68 55,59 COP A7/W45 / 3,93 4,04 4,04 Moc cieplna A7/W55 kw 36,66 48,56 56,61 COP A7/W55 / 3,23 3,31 3,31 Moc cieplna A7/W65 kw 36,80 48,74 56,83 COP A7/W65 / 2,65 2,72 2,72 Moc cieplna A2/W35 kw 30,50 40,40 47,10 COP A2/W35 / 3,70 3,80 3,80 Moc cieplna A2/W45 kw 30,72 40,69 47,44 COP A2/W45 / 30,40 3,12 3,12 Moc cieplna A2/W55 kw 31,08 41,17 48,00 COP A2/W55 / 2,49 2,56 2,56 Moc cieplna A2/W65 kw 31,41 41,61 48,51 COP A2/W65 / 2,05 2,10 2,10 Moc cieplna A-2/W35 kw 28,23 37,39 43,59 COP A-2/W35 / 3,35 3,44 3,44 Moc cieplna A-7/W35 kw 26,30 34,84 40,62 COP A-7/W35 / 3,01 3,09 3,09 Moc cieplna A-15/W35 kw 21,88 28,98 33,79 COP A-15/W35 / 2,52 2,59 2,59 Maks. temperatura wody wylotowej o C Zakres działania o C -20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C Aktywne chłodzenie / tak tak tak Moc chłodzenia odwracalne działanie A35/W12 kw 23,90 31,80 36,80 Pobór mocy odwracalne działanie A35/W12 kw 10,80 13,80 16,70 ERR / 2,2 2,3 2,2 Waga netto jednostka zewnętrzna kg Waga netto jednostka wewnętrzna kg Wymiary jednostki zewnętrznej (szer x gł. x wys.) mm 1776x1371x x1371x x1371x1246 Wymiary jednostki wewnętrznej (szer x gł. x wys.) mm 535x350x x350x x350x590 Napięcie V/Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz Emisje hałasu [5m] jednostka wewn. db Emisje hałasu [8m] jednostka zewn. db Wymiary połączenia strona wtórna - 11/2 11/2 11/2 Typ gwintu śrub jednostka zewnętrzna / wewnętrzny wewnętrzny wewnętrzny Przepływ powietrza strona pierwotna m 3 /h Nominalny przepływ wody strona wtórna m 3 /h 5,20 4,80 5,70 Spadek ciśnienia strona pierwotna kpa 0,075 0,043 0,061 Spadek ciśnienia strona wtórna kpa max. 20 max. 20 max. 20 Zalecana różnica temperatury (przepływ / powrót) K Główny kabel podłączeniowy - wymiar mm 2 5x6 mm 2 5x10 mm 2 5x10 mm 2 Podłączenie zasilania (jednostka wewn. zewn.) mm 2 5x6 mm 2 5x10 mm 2 5x10 mm 2 Kabel podłączenia elektr. pomiędzy jednostką wewn. a zewn. [powlekany] mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 UTP & 5 x 0,75 mm 2 Bezpiecznik / typ A 32 A/C 32 A/C 40 A/C Prąd - nominalny A 14,60 16,80 20,80 Prąd - maksymalny A 27,90 30,60 35,90 Tryb łagodnego rozruchu Softstart / MCI 25 MCD201 MCD201 Prąd rozruchowy A 38,54 44,35 51,91 Typ czynnika chł odniczego / R407C R407C R407C Objętość czynnika chłodniczego kg 9,50 13,00 14,00 Typ zaworu rozprężnego / EEV EEV EEV Typ sprężarki / Copeland Scroll EVI Copeland Scroll EVI Copeland Scroll EVI Liczba sprężarek / Pompy obiegowe przepływ zwrotny / tak tak tak Typ wentylatora / Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Zapasowy elektryczny podgrzewacz przepływu / nie nie nie 3-drogowy zawór odcinająco-przełączający / nie nie nie Szeregowo wbudowany element sterujący / Siemens RVS 21 Siemens RVS 21 Siemens RVS 21 Sterowanie mieszającym obwodem grzewczym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie bezpośrednim obwodem grzewczym / tak tak tak Sterowanie systemem solarnym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Magistrala ModBus / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie internetowe WebControl / z modułem WebServer z modułem WebServer z modułem WebServer Opcja dla systemu kaskadowego / Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB)

24 Nazwa modelu Aerogor Split HD 107 W Aerogor Split HD EVI 109 W Aerogor Split HD EVI 163 W Nazwa modelu 2 x jedn. zewn. 2 x jedn. zewn. 3 x jedn. zewn. Tryby działania Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Tryby działania Kod produktu 2x / x468624/ x / Kod produktu Połączenie pomiędzy jednostką zewnętrzną a połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa Połączenie pomiędzy jednostką zewnętrzną a jednostką wewnętrzną jednostką wewnętrzną Moc cieplna A7/W35 kw 106,60 109,04 163,33 Moc cieplna A7/W35 COP A7/W35 / 4,77 4,91 4,91 COP A7/W35 Moc cieplna A7/W45 kw 102,37 110,31 165,24 Moc cieplna A7/W45 COP A7/W45 / 3,79 4,04 4,04 COP A7/W45 Moc cieplna A7/W55 kw 96,66 112,34 168,91 Moc cieplna A7/W55 COP A7/W55 / 3,00 3,31 3,31 COP A7/W55 Moc cieplna A7/W65 kw / 112,76 168,91 Moc cieplna A7/W65 COP A7/W65 / / 2,72 2,72 COP A7/W65 Moc cieplna A2/W35 kw 86,73 93,46 140,00 Moc cieplna A2/W35 COP A2/W35 / 3,70 3,80 3,80 COP A2/W35 Moc cieplna A2/W45 kw 83,37 94,14 141,02 Moc cieplna A2/W45 COP A2/W45 / 3,02 3,12 3,12 COP A2/W45 Moc cieplna A2/W55 kw 79,21 95,24 142,66 Moc cieplna A2/W55 COP A2/W55 / 2,39 2,56 2,56 COP A2/W55 Moc cieplna A2/W65 kw / 96,25 144,18 Moc cieplna A2/W65 COP A2/W65 / / 2,10 2,10 COP A2/W65 Moc cieplna A-2/W35 kw 72,88 86,49 129,56 Moc cieplna A-2/W35 COP A-2/W35 / 3,32 3,44 3,44 COP A-2/W35 Moc cieplna A-7/W35 kw 61,22 80,59 120,72 Moc cieplna A-7/W35 COP A-7/W35 / 3,06 3,09 3,09 COP A-7/W35 Moc cieplna A-15/W35 kw 49,81 67,05 100,43 Moc cieplna A-15/W35 COP A-15/W35 / 2,45 2,59 2,59 COP A-15/W35 Maks. temperatura wody wylotowej o C Maks. temperatura wody wylotowej Zakres działania o C -20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C Zakres działania Aktywne chłodzenie / tak tak tak Aktywne chłodzenie Moc chłodzenia odwracalne działanie A35/W12 kw 68,4 73,6 110,4 Moc chłodzenia odwracalne działanie A35/W12 Pobór mocy odwracalne działanie A35/W12 kw 31 33,4 50,1 Pobór mocy odwracalne działanie A35/W12 ERR / 2,2 2,2 2,2 ERR Waga netto jednostka zewnętrzna kg Waga netto jednostka zewnętrzna Waga netto jednostka wewnętrzna kg 2x185 2x185 3x185 Waga netto jednostka wewnętrzna Wymiary jednostki zewnętrznej (szer x gł. x wys.) mm 1050x1700x x1700x x1700x1530 Wymiary jednostki zewnętrznej (szer x gł. x wys.) Wymiary jednostki wewnętrznej (szer x gł. x wys.) mm 1233x1371x x1371x x1371x1300 Wymiary jednostki wewnętrznej (szer x gł. x wys.) Napięcie V/Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz Napięcie Emisje hałasu [5m] jednostka wewn. db Emisje hałasu [5m] jednostka wewn. Emisje hałasu [8m] jednostka zewn. db Emisje hałasu [8m] jednostka zewn. Wymiary połączenia strona pierwotna mm 2x(22 mm/35 mm) 2x(22 mm/35 mm) 3x(22 mm/35 mm) Wymiary połączenia strona pierwotna Wymiary połączenia strona wtórna - 11/2 11/2 11/2 Wymiary połączenia strona wtórna Typ gwintu śrub jednostka zewnętrzna / wewnętrzny wewnętrzny wewnętrzny Typ gwintu śrub jednostka zewnętrzna Przepływ powietrza strona pierwotna m 3 /h 2x14,067 2x14,067 3x14,067 Przepływ powietrza strona pierwotna Nominalny przepływ wody strona wtórna m 3 /h 2x5,1 2x5,7 3x5,7 Nominalny przepływ wody strona wtórna Spadek ciśnienia strona pierwotna kpa 2x0,061 2x0,061 3 x 0,061 Spadek ciśnienia strona pierwotna Spadek ciśnienia strona wtórna kpa max. 20 max. 20 max. 20 Spadek ciśnienia strona wtórna Zalecana różnica temperatury (przepływ / powrót) K Zalecana różnica temperatury (przepływ / powrót) Główny kabel podłączeniowy - wymiar mm 2 5x25 mm 2 5x25 mm 2 5x25 mm 2 Główny kabel podłączeniowy - wymiar Podłączenie zasilania (jednostka wewn. zewn.) mm 2 2x3x1,5 mm 2 2x3x1,5 mm 2 3x3x1,5 mm 2 Podłączenie zasilania (jednostka wewn. zewn.) Kabel podłączenia elektr. pomiędzy jednostką mm 2 2x10x 0,75 mm 2 2x10x 0,75 mm 2 3x10x 0,75 mm 2 Kabel podłączenia elektr. pomiędzy jednostką wewn. a zewn. [powlekany] wewn. a zewn. [powlekany] Bezpiecznik / typ A 63 A/C 80 A/C 100 A/C Bezpiecznik / typ Prąd - nominalny A 2x18 2x20,8 3x20,8 Prąd - nominalny Prąd - maksymalny A 2x36,3 2x35,9 3x35,9 Prąd - maksymalny Tryb łagodnego rozruchu Softstart / 2xMCD201 2xMCD201 3xMCD201 Tryb łagodnego rozruchu Softstart Prąd rozruchowy A 2x47,52 2x54,91 3x54,91 Prąd rozruchowy Typ czynnika chłodniczego / R407C R407C R407C Typ czynnika chłodniczego Objętość czynnika chłodniczego kg 2x12,5 2x14 3x14 Objętość czynnika chłodniczego Typ zaworu rozprężnego / EEV EEV EEV Typ zaworu rozprężnego Typ sprężarki / Copeland Scroll EVI Copeland Scroll EVI Copeland Scroll EVI Typ sprężarki Liczba sprężarek / Liczba sprężarek Pompy obiegowe przepływ zwrotny / nie nie nie Pompy obiegowe przepływ zwrotny Typ wentylatora / Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Typ wentylatora Zapasowy elektryczny podgrzewacz przepływu / nie nie nie Zapasowy elektryczny podgrzewacz przepływu 3-drogowy zawór odcinająco-przełączający / nie nie nie 3-drogowy zawór odcinająco-przełączający Szeregowo wbudowany element sterujący / Siemens RVS 21 Siemens RVS 21 Siemens RVS 21 Szeregowo wbudowany element sterujący Sterowanie mieszającym obwodem grzewczym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie mieszającym obwodem grzewczym Sterowanie bezpośrednim obwodem grzewczym / tak tak tak Sterowanie bezpośrednim obwodem grzewczym Sterowanie systemem solarnym / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Sterowanie systemem solarnym Magistrala ModBus / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania Magistrala ModBus Sterowanie internetowe WebControl / z modułem WebServer z modułem WebServer z modułem WebServer Sterowanie internetowe WebControl Opcja dla systemu kaskadowego / Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Opcja dla systemu kaskadowego

25 Aerogor Split AW 25 W Aerogor Split AW 36 W Aerogor Split AW 44 W Aerogor Split AW 54 W Aerogor Split AW 20 EVI W Aerogor Split AW 26 EVI W Aerogor Split AW 36 EVI W Aerogor Split AW 47 EVI W Aerogor Split AW 55 EVI W Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda Ogrzewanie/Chłodzenie/ ciepła woda / / / / / / / / / połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa połączenie przez rurę chłodziwa kw 25,31 35,77 44,41 53,83 19,95 25,90 35,58 47,13 54,95 / 4,64 4,77 4,64 4,77 4,91 4,79 4,79 4,91 4,91 kw 24,30 34,35 42,65 51,70 20,18 26,20 36,00 47,68 55,59 / 3,69 3,79 3,69 3,79 4,04 3,93 3,93 4,04 4,04 kw 22,95 32,43 40,27 48,83 20,55 26,68 36,66 48,56 56,61 / 2,92 3,00 2,92 3,00 3,31 3,23 3,31 3,31 3,31 kw / / / / 20,63 26,78 36,80 48,74 56,83 / / / / / 2,72 2,65 2,65 2,72 2,72 kw 20,59 29,10 36,13 43,80 17,10 22,20 30,50 40,40 47,10 / 3,60 3,70 3,60 3,70 3,80 3,70 3,70 3,80 3,80 kw 19,79 27,97 34,73 42,10 17,22 22,36 30,72 40,69 47,44 / 2,93 3,02 2,93 3,02 3,12 3,04 3,04 3,12 3,12 kw 18,81 26,58 33,00 40,00 17,43 22,62 31,08 41,17 48,00 / 2,33 2,39 2,33 2,39 2,56 2,49 2,49 2,56 2,56 kw / / / / 17,61 22,86 31,41 41,61 48,51 / / / / / 2,10 2,05 2,05 2,10 2,10 kw 17,30 24,45 30,36 36,80 15,82 20,54 28,23 37,39 43,59 / 3,23 3,32 3,23 3,32 3,44 3,35 3,35 3,44 3,44 kw 14,53 20,54 25,50 30,92 14,75 19,14 26,30 34,84 40,62 / 2,98 3,06 2,98 3,06 3,09 3,01 3,01 3,09 3,09 kw 11,82 16,71 20,75 25,15 12,27 15,93 21,88 28,98 33,79 / 2,39 2,45 2,39 2,45 2,59 2,52 2,52 2,59 2,59 o C o C -20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C -20 o C do +40 o C 20 o C do +40 o C 20 o C do +40 o C 20 o C do +40 o C 20 o C do +40 o C 20 o C do +40 o C / tak tak tak tak tak tak tak tak tak kw 16,5 23,3 28,2 34,2 14,6 18,6 23,9 31,8 36,8 kw 7,1 10,1 12,8 15,5 6,6 8 10,8 13,8 16,7 / 2,3 2,3 2,2 2,2 2,2 2,3 2,2 2,3 2,2 kg kg mm 800x580x x580x x785x x785x x580x x580x x580x x785x x785x1105 mm 800x900x x1290x x1290x x1290x x900x x1290x x1290x x1290x x1290x1045 V/Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz 3x400/50 Hz db db /4 11/2 11/2 11/2 11/4 11/2 11/2 11/2 11/2 / wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny m 3 /h m 3 /h 3,2 4,6 4,1 5,1 3 3,9 5,2 4,8 5,7 kpa 0,05 0,057 0,043 0,061 0,05 0,057 0,075 0,043 0,061 kpa max. 20 max. 20 max. 20 max. 20 max. 20 max. 20 max. 20 max. 20 max. 20 K mm 2 5x6 mm 2 5x6 mm 2 5x6 mm 2 5x10m 2 5x4mm 2 5x6 mm 2 5x6 mm 2 5x10m 2 5x10m 2 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 3x1,5 mm 2 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 10x0,75 mm 2 A 32 A/C 25 A/C 32 A/C 40 A/C 25A/C 32 A/C 32 A/C 32 A/C 40 A/C A 11,6 11,8 16,8 18 9,7 11,8 14,6 16,8 20,8 A 27,9 23,9 28,9 36,3 25,5 29,9 27,1 30,6 35,9 / MCI 25 MCI 25 MCD201 MCD201 MCI 25 MCI 25 MCI 25 MCD201 MCD201 A 30,62 31,15 44,35 47,52 25,6 31,15 38,54 44,35 54,91 / R407C R407C R407C R407C R407C R407C R407C R407C R407C kg 7 7, ,5 5,9 8,2 9, / EEV EEV EEV EEV EEV EEV EEV EEV EEV / Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll ZH Copeland Scroll EVI Copeland Scroll EVI Copeland Scroll EVI Copeland Scroll EVI Copeland Scroll EVI / / tak tak tak tak tak tak tak tak tak / Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet Ziehl Abegg FN Owlet / nie nie nie nie nie nie nie nie nie / nie nie nie nie nie nie nie nie nie / Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 Siemens RVS 61 / tak tak tak tak tak tak tak tak tak / tak tak tak tak tak tak tak tak tak / tak tak tak tak tak tak tak tak tak / z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania z modułem rozbudowania / z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer z modułem WebServer / Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB) Tak (z modułem LPB)
