1 Załącznik nr 1 Opis ogólny przedmiotu zamówienia 1. Przedmiotem zamówienia jest sprzęt kwaterunkowy o konstrukcji drewnianej, metalowej oraz sprzęt tapicerowany. 2. Sprzęt w zakresie Elementów I-III stanowi uzupełnienie istniejącego wyposażenia budynku nr 67 w kompleksie wojskowym w Leźnicy Wielkiej, dlatego musi być zharmonizowany pod względem stylu, wybarwienia, rodzaju zastosowanych rozwiązań technicznych oraz sposobu wykonania i wykończenia. Wybarwienie płyty meblowej do wglądu w siedzibie Zamawiającego. Budynek posiada 4 kondygnacje (parter, piętra: I-III). Wykonawca dostarczy sprzęt na własny koszt i ryzyko wraz z rozładunkiem oraz wniesieniem na poszczególne kondygnacje i rozmieszczeniem w pomieszczeniach wg wskazań użytkownika. 3. Szafy kartotekowe na mapy (Element IV) Wykonawca dostarczy wraz z rozładunkiem w miejscach przeznaczenia oraz rozmieszczeniem w poszczególnych pomieszczeniach, zgodnie z wykazem załączonym do umowy oraz wskazaniami użytkownika. 4. Gwarancja: min. 24 miesiące. 5. Wykonawca ponosi pełną odpowiedzialność za wszelkie uszkodzenia wyrządzone w trakcie wykonywania dostawy oraz montażu i zobowiązany jest do ich naprawienia i doprowadzenia obiektu na własny koszt do stanu pierwotnego. 6. Wykonawca winien usunąć i wywieźć z terenu użytkownika opakowania zabezpieczające dostarczony sprzęt. 7. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014r. poz. 11) zwanej dalej,,decyzją nr 3/MON (Decyzja zamieszczona na stronie internetowej Zamawiającego pliki do pobrania), Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby, w tym sprzęt niewymieniony w lit. a-b. d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). 1

2 Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy (wzór Karty wyrobu w załączeniu do projektu umowy) Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. Element I - sprzęt kwaterunkowy o konstrukcji drewnianej Lp. Nazwa sprzętu Oznaczenie katalogowe Ilość szt. Wymiary 1 Biurko na metalowej podstawie WP x1300x650 2 Regał biurowy drewniany - 1 segment WP x900x470 3 Szafa ubraniowa drewniana 2- drzwiowa WP x900x570 4 Stół szkolny na metalowej podstawie - akademicki WP x1300x650 5 Stolik pod komputer - drewniany WP x1300x650 6 Stolik pod drukarkę - drewniany WP x650x530 7 Stół kasynowy, klubowy, świetlicowy na metalowej podstawie WP x800x800 Ogólne warunki wykonania sprzętu o konstrukcji drewnianej 1. Sprzęt należy wykonać i ukompletować wg przedstawionych rysunków, opisów (zawartych w ogólnych warunkach wykonania oraz opisach szczegółowych), wymiarów (wys. x szer. x gł.) i przykładowych wzorów. 2. Wysokość mebli liczona łącznie ze ślizgaczami. 3. Sprzęt stanowi uzupełnienie istniejącego wyposażenia, dlatego musi być zharmonizowany pod względem stylu, rodzaju zastosowanych rozwiązań technicznych oraz sposobu wykonania i wykończenia. Wybarwienie płyty meblowej - dąb górski, próbka do wglądu w siedzibie Zamawiającego. 4. Sprzęt musi spełniać wymagania norm PN-EN Płyta meblowa zastosowana do wyprodukowania mebli musi posiadać ważny atest potwierdzający klasę higieniczności E1 (nie starszy niż 5 lat). 6. Elementy konstrukcyjne wykonane z płyty wiórowej o gr. 18 mm (korpusy) i 25 mm (blaty stolików i stołów) laminowanej dwustronnie. 7. Obrzeża oklejone doklejką PCV o gr. 2 mm. 8. Elementy konstrukcyjne z płyt wiórowych łączone za pomocą wklejanych kołków drewnianych 8x35 mm. 9. Tylna ściana w regałach, szafkach i szafach wykonana z płyty MDF w kolorze zastosowanej płyty lub białej o gr. min. 3 mm lub HDF o gr. 3,4 mm. Nie dopuszcza się widocznych połączeń płyty od wewnątrz. 10. Wewnątrz mebli półki osadzone na podpórkach metalowych z elementem blokującym półkę i zabezpieczający ją przez przesuwaniem oraz regulacją wysokości w pięciu położeniach co 50 mm. Przykładowy wzór podpórki: 2

3 11. Drzwiczki oznaczone na rysunkach wyposażone w zamek meblowy patentowy. 12. Drzwi szaf mocowane na 3 zawiasach, zamykane zamkiem baskwilowym z wkładką patentową, a pozostałe drzwi na 2 zawiasach puszkowych metalowych nawierzchniowych samodomykających o < mm. 13. Drzwi, drzwiczki i szuflady wyposażone w uchwyt aluminiowy (chromowany-mat) mocowany w dwóch punktach o rozstawie 96 mm, według wzoru Zamawiającego. Wzór uchwytu: 14. W stolikach pod komputer wysuwana półka pod klawiaturę osadzona na prowadnicach metalowych łożyskowych (kulkowych) z regulacją wysokości i poprzeczką z tyłu zapobiegającą wypadaniu klawiatury i myszki. 15. Wszystkie szuflady z pełnym wysuwem, osadzone na metalowych prowadnicach teleskopowych łożyskowych (kulkowych) wg przedstawionego wzoru: 3

4 16. Do każdych drzwi, drzwiczek i szuflad mocowane silikonowe żelki, aby podczas zamykania nie uderzały o korpus. 17. Wykonawca jest zobowiązany na własny koszt i ryzyko dostarczyć przedmiotowy sprzęt wraz z rozmieszczeniem i montażem w poszczególnych pomieszczeniach i przygotowaniem do użytku oraz zobowiązany jest do usunięcia i wywiezienia opakowań zabezpieczających meble. 18. Do wykonania wyrobu zastosować materiały w I gatunku. 19. Każdy wyrób znakowany: - symbolem Zamawiającego czcionką o wysokości 15 mm, np.: WP kodem kreskowym wyrobu 20. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu wymagane dokumenty oraz po 2 wzory płyt i stelaży do biurek, stolików i stołów. Biurko na metalowej podstawie WP1-45 poz szt. 1. Biurko wykonane wg opisu oraz przedstawionych rysunków o wymiarach: 760x1300x650 mm. 2. Elementy konstrukcyjne biurka wykonane ze stalowych profili zamkniętych o przekroju czworokątnym 20x20x2 mm, a nogi stelaża 25x25x2 mm. 3. Elementy stelaża pospawane na całym obwodzie przylegania. 4. Elementy drewniane wykonane z płyty wiórowej laminowanej dwustronnie o grubości 18 mm, blat o gr. 25 mm. 5. Obrzeże okleinowane doklejką PCV o gr. 2 mm w kolorze zastosowanej płyty wiórowej. 6. Szuflady osadzone na metalowych prowadnicach kulkowych o pełnym wysuwie. 7. Drzwiczki zamykane zamkiem patentowym meblowym. 8. Drzwiczki i szuflady wyposażone w uchwyty meblowe chromowane o rozstawie 96 mm. 9. Drzwiczki mocowane na 2 zawiasach puszkowych metalowych nawierzchniowych. 10. Wewnątrz szafki półka osadzona na czterech wspornikach metalowych z możliwością przestawiania wysokości w trzech pozycjach co 50 mm. 4

5 11. Elementy drewniane łączone z metalowym stelażem w dziesięciu punktach za pomocą wkrętów zagłębionych w stelażu i zaślepionych zaślepką z PCV w kolorze czarnym. 12. W nóżkach biurka zamocowane ślizgacze. 13. Stelaż malowany metodą proszkową w kolorze czarnym matowym. 14. Biurko oznaczone kodem kreskowym oraz symbolem Zamawiającego WP na boku z prawej strony od góry pod blatem przy tylnej ścianie. 5

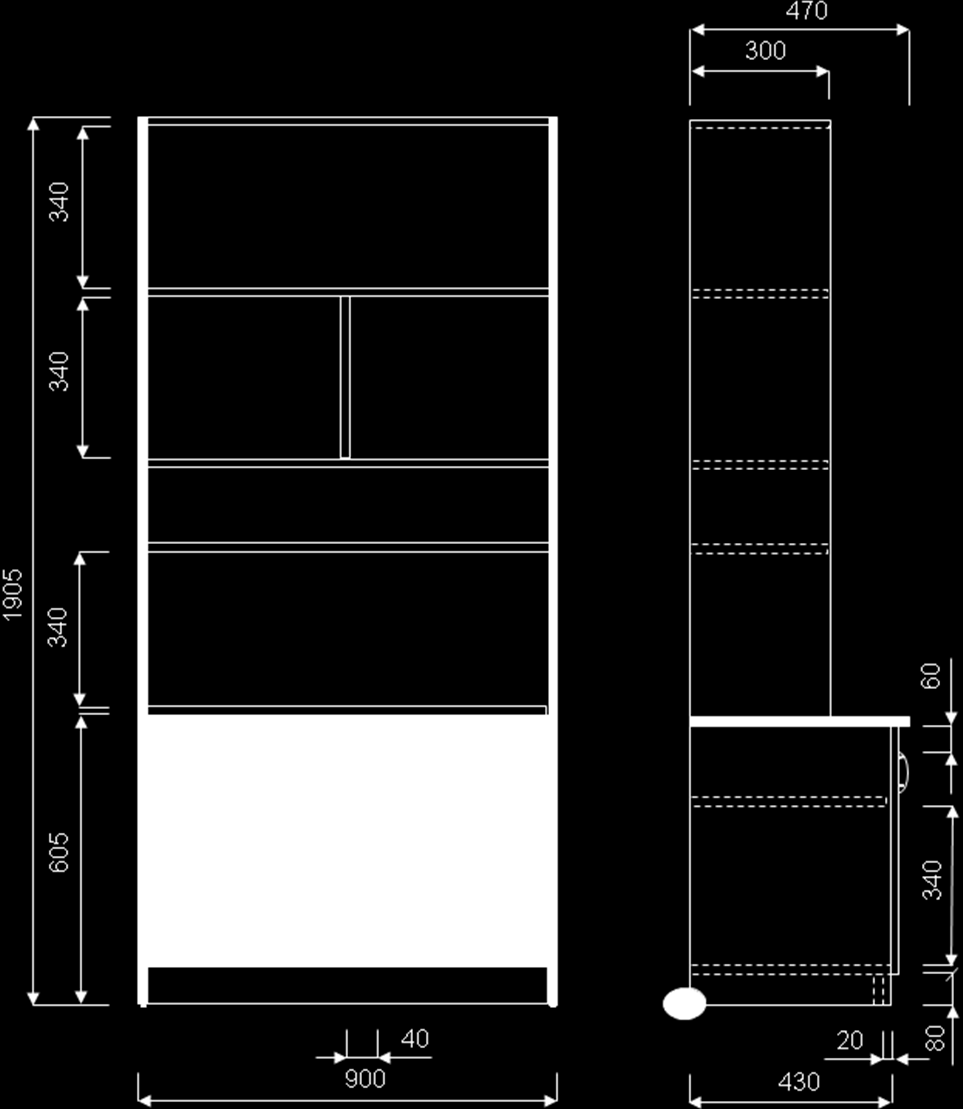

6 Mocowanie korpusu drewnianego ze stelażem: zaślepka wkręt Regał biurowy drewniany 1 segment WP 1-31 poz. nr 2 6 szt. 1. Regał biurowy wykonany zgodnie z przedstawionym rysunkiem i opisem Zamawiającego o wymiarach: 1905x900x470 mm (wys.xszer.xgł.) 2. Wysokość regału liczona łącznie ze ślizgaczami. 3. Korpus wykonany z płyty wiórowej o gr. 18 mm laminowanej. 4. Tylna ściana wykonana z płyty HDF lakierowanej w kolorze białym o grubości minimum 3 mm. Nie dopuszcza się widocznych połączeń od wewnątrz. 5. Wewnątrz dolnej szafki regału półka z możliwością regulacji wysokości. 6. Szuflady osadzone na prowadnicach kulkowych o pełnym wysuwie. 7. Nadstawka regału połączona z dolną szafką 4 kołkami drewnianymi Ø8 mm. Kołki montażowe zapakowane do transportu wewnątrz dolnej szafki. 8. Na czas transportu uchwyty przymocowane do wyrobu od wewnątrz. Ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. 9. Każdy regał znakowany na boku z prawej strony od góry przy tylnej ścianie symbolem Zamawiającego WP

7 Szafa ubraniowa drewniana 2 drzwiowa WP1-58 poz. nr 3 44 szt. 1. Szafa wykonana zgodnie z przedstawionym rysunkiem i opisem Zamawiającego o wymiarach wys.1905 x szer. 900 x gł. 570 mm. 2. Wysokość szafy liczona łącznie ze ślizgaczami. 3. Elementy konstrukcyjne szafy wykonane z płyty wiórowej o gr. 18 mm. 4. Tylna ściana wykonana z płyty HDF twardej w kolorze białym lub w kolorze płyty meblowej o gr. min. 3 mm (nie dopuszcza się widocznych połączeń od wewnątrz). 5. Dolne drzwi szafy mocowane na 3 zawiasach puszkowych metalowych, a drzwiczki na 2 zawiasach. 6. Wewnątrz górnej szafki półka z możliwością regulacji wysokości. 7. Wewnątrz dolnej części szafy lakierowany drążek metalowy na wieszaki. 8. Na prawych drzwiach od wewnątrz mocowany wieszak na krawaty. 7

8 9. Prawe drzwi dolne zamykane zamkiem baskwilowym z wkładką patentową, a lewe blokowane zasuwkami meblowymi (po dwie na każde drzwi). 10. Prawe górne drzwi zamykane zamkiem patentowym, a lewe blokowane zasuwkami meblowymi (po dwie na każde drzwi). 11. Do każdych drzwi mocowane uchwyty dwupunktowe chromowane o rozstawie 96 mm (zgodne z wzorem Zamawiającego). 12. Na czas transportu uchwyty i klucze od zamków przymocowane do drzwi od wewnątrz, drzwi, a ruchome elementy zabezpieczone przed wypadaniem, otwieraniem i uszkodzeniem. 13. Szafa znakowana na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP Stół szkolny na metalowej podstawie - akademicki WP 4-14 poz. nr 4 28 szt. 1. Stół szkolny na metalowej podstawie akademicki wykonany wg opisu oraz przedstawionych rysunków o wymiarach 760x1300x650 mm. 2. Elementy drewniane stołu wykonane z płyty wiórowej o gr. 25 mm laminowanej dwustronnie. 3. Obrzeża oklejone doklejką PCV w kolorze zastosowanej płyty o gr. 2 mm. 8

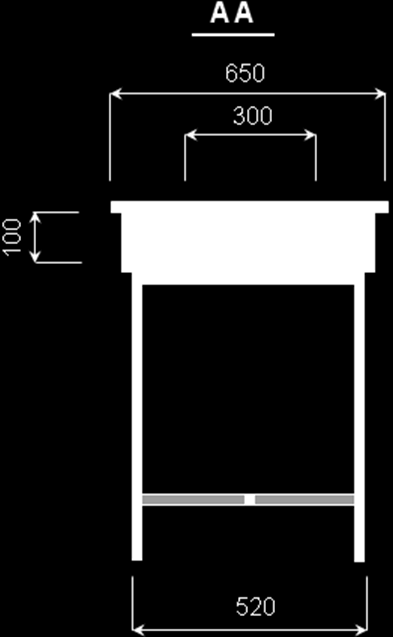

9 4. Nogi stelaża wykonane z profili stalowych zamkniętych o przekroju kwadratowym o wym. 25x25x2 mm, a pozostałe elementy z profili o przekroju 20x20x2 mm. 5. Elementy stelaża spawane na całym obwodzie przylegania. 6. Stelaż malowany metodą proszkową w kolorze czarnym półmat. 7. Od spodu ślizgacze meblowe wciskane wewnątrz zastosowanego profilu. 8. Korpus drewniany łączony ze stelażem sześcioma wkrętami od spodu i czterema wkrętami z boku zagłębionymi w profilu stelaża, a otwory przelotowe pod wkręty zaślepione zaślepkami PCV w kolorze czarnym. 9. Stół oznaczony kodem kreskowym oraz symbolem Zamawiającego WP z boku z prawej strony od góry. 9

10 Mocowanie korpusu drewnianego ze stelażem: zaślepka wkręt Stolik pod komputer drewniany z kontenerem WP1-17 poz. nr 5 3 szt. 1. Stolik wykonany zgodnie z przedstawionym rysunkiem i opisem Zamawiającego o wymiarach wys. 760 x szer x gł. 650 mm. 2. Stolik ukompletowany wraz z wyposażeniem przeznaczony do pracy z komputerem PC. 3. Wyposażony w ruchomą podstawę pod panel komputera. Postawa wykonana z blachy stalowej perforowanej, malowanej proszkowo w kolorze aluminium lub jasny popiel, osadzona na czterech kółkach. 4. Pod blatem uchwyt do mocowania przewodów od PC o dł. min 600 mm. 5. Stolik wyposażony w kontener 3 szufladowy. Szuflady osadzone na prowadnicach teleskopowych łożyskowych (kulkowych) o pełnym wysuwie. Wewnątrz górnej szuflady piórnik na całej szerokości. Szuflady zamykane i blokowane centralnym zamkiem patentowym z dwoma składanymi kluczami. Od dołu kontener osadzony na kółkach obrotowych (2 szt. z możliwością blokady), osadzonych na 4 wkrętach. 6. Stolik wykonany z płyty wiórowej o gr. 18 mm. a blat o gr. 25 mm. 7. Półka pod klawiaturę mocowana na wspornikach metalowych z regulacją wysokości wysuwana, osadzona na prowadnicach teleskopowych łożyskowych (kulkowych) metalowych o pełnym wysuwie. 8. Pod blatem na tylnej ścianie dwie przelotki pod przewody w kolorze zbliżonym do zastosowanej płyty. 9. Na czas transportu uchwyty i klucze od zamka przymocowane do szuflady od wewnątrz. Ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. 10. Znakowany kodem kreskowym oraz symbolem Zamawiającego na boku z prawej strony od góry przy tylnej ścianie: WP

11 11

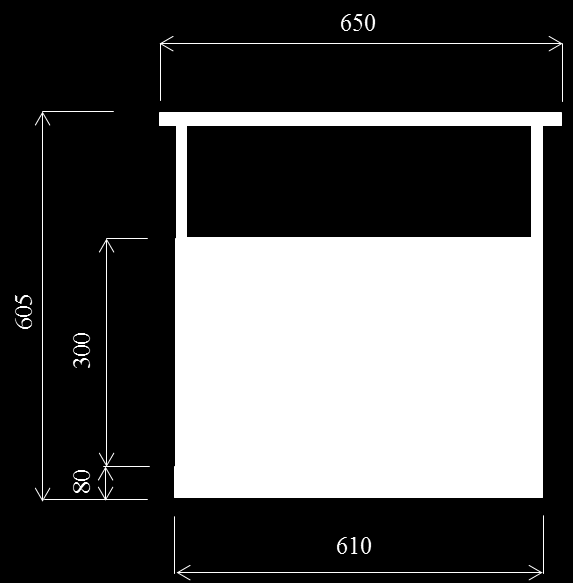

12 Stolik pod drukarkę drewniany z szufladami WP1-19 poz. nr 6 4 szt. 1. Stolik wykonany zgodnie z przedstawionym rysunkiem, opisem i wzorem Zamawiającego o wymiarach wys. 605 x szer. 650 x gł. 530 mm. 2. Od spodu boków stolika po 2 ślizgacze mocowane na dwóch trzpieniach. 3. Wysokość stolika liczona łącznie ze ślizgaczami. 4. Stolik przeznaczony pod drukarkę. 5. Elementy konstrukcyjne i tylna ściana wykonane z płyty wiórowej laminowanej o gr. 18 mm, a blat z płyty o grubości 25 mm. 6. Pod blatem wolna przestrzeń, od dołu 2 szuflady mocowane na prowadnicach teleskopowych łożyskowych (kulkowych) z systemem cichego domykania. 7. Znakowany kodem kreskowym oraz symbolem Zamawiającego na boku z prawej strony od góry przy tylnej ścianie WP Wzór stolika: 12

13 Stół kasynowy, klubowy, świetlicowy na metalowej podstawie WP3-35 poz szt. 1. Stół świetlicowy na metalowej podstawie wykonany wg opisu oraz przedstawionych rysunków o wymiarach: 760x 800x 800 mm (wys.x szer.x gł.). 2. Stelaż malowany metodą proszkową w kolorze czarnym półmat. 3. Nogi stelaża wykonane z zamkniętego profilu stalowego o przekroju kwadratowym o wym. 25x25x2 mm, a pozostałe elementy z profilu o przekroju 20x20x2 mm. 4. Łączone elementy stelaża spawane na całym obwodzie przylegania. 5. Pod blatem półka. 6. Blat i półkę wykonać z płyty wiórowej o gr. 25 mm laminowanej dwustronnie. Obrzeża wykończone doklejką PCV o gr. 2 mm. 7. Blat stołu łączony ze stelażem czterema uchwytami po trzy wkręty do drewna Ø 3,5 mm na uchwyt. 8. Półka ze stelażem łączona czterema wkrętami zagłębionymi w profilu stelaża, a otwory przelotowe pod wkręty zaślepione zaślepkami PCV w kolorze czarnym. 9. Stół pod spodem oznaczony kodem kreskowym oraz symbolem Zamawiającego WP

14 Mocowanie korpusu drewnianego ze stelażem: 14

15 Element II sprzęt kwaterunkowy o konstrukcji metalowej Lp. Nazwa sprzętu Oznaczenie katalogowe Ilość szt. 1 Wieszak do ubrań stojący metalowy WP Kosz na śmieci metalowy WP Kosz na śmieci metalowy z pokrywą - 12 l. WP Stojak do zawieszania map - metalowy WP Szafa kartotekowa - metalowa WP Szafa na odzież - metalowa WP Tablica magnetyczna - suchościeralna WP Wieszak do ubrań stojący metalowy WP1-43 poz szt. 1. Wieszak do ubrań stojący metalowy wykonany wg opisu oraz przedstawionego wzoru. 2. Wysokość całkowita wieszaka min mm. 3. Stelaż wieszaka wykonany w całości z rury stalowej (nie dopuszcza się wykonania stelaża z łączenia elementów rur) o przekroju min 35x1,5mm. 4. Do stelaża mocowane pięć metalowych profilowanych uchwytów na odzież i czapkę o przekroju min 10 mm oraz uchwyt na parasole. 5. Podstawa czteroramienna lub pięcioramienna wykonana z profilowanych ramion, z rur stalowych o przekroju min. Ø 20x2 mm. Ramiona o rozstawie min. 300 mm od osi wieszaka. 6. Na końcach uchwytów i podstawy wieszaka zaślepki z tworzywa PCV w kolorze czarnym. 7. Elementy stalowe malowane farbą proszkową w kolorze jasny popiel (RAL7035). 8. Wieszak oznaczony kodem kreskowym oraz symbolem Zamawiającego WP na dole stelaża. 9. Przykład wieszaka: 15

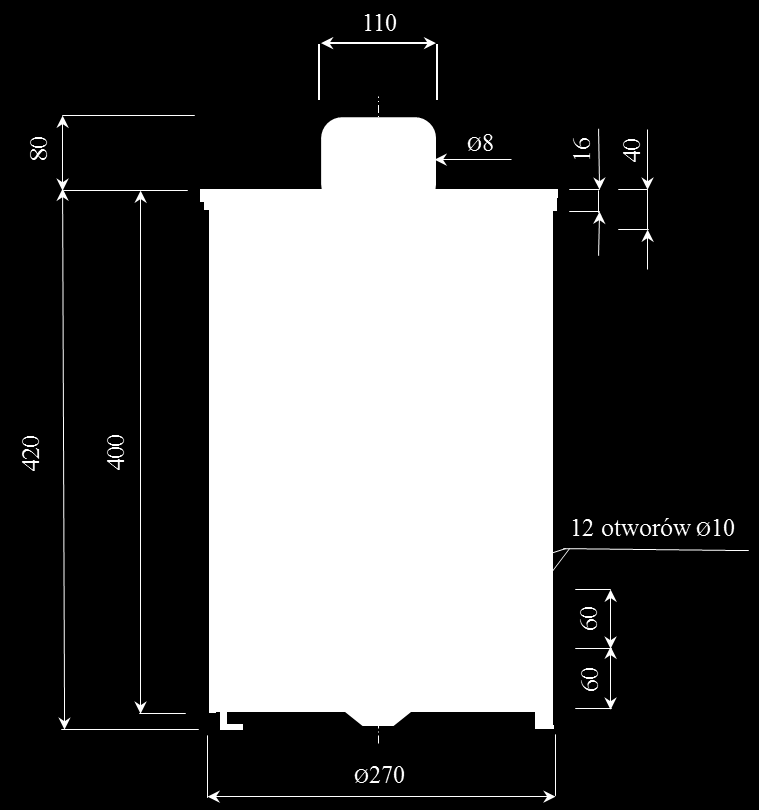

16 Kosz na śmieci metalowy WP1-40 poz szt. 1. Kosz należy wykonać zgodnie z załączonym rysunkiem. 2. Płaszcz, dno i podpórki wykonany z blachy o grubości 1,2 mm. 3. Płaszcz kosza zgrzewany liniowo. 4. Obrzeże kosza wzmocnione, profilowane. 5. Uchwyt kosza wykonany z pręta stalowego 8 mm mocowany od wewnątrz metodą spawania na długości 40 mm, rozmieszczony symetrycznie do zgrzeiny płaszcza. 6. Do podstawy kosza mocowane trzy podpórki profilowane, rozmieszczone symetrycznie. 7. Kosz malowany metodą proszkową w kolorze jasnoszarym (RAL 7035). 8. Do wykonania przedmiotu zamówienia zastosowane materiały w I gatunku. 9. Kosz znakowany od spodu kodem kreskowym oraz symbolem Zamawiającego: WP Zapakowany w opakowaniu bezpośrednim. 11. Wzór kosza: 16

17 Kosz na śmieci metalowy z pokrywą 12 - litrowy WP1-40 poz szt. 1. Kosz wykonany wg opisu oraz przedstawionego przykładowego wzoru. 2. Kosz wykonany ze stali nierdzewnej szczotkowanej matowej z lakierowaną powłoką zapobiegającą odciskom palców. 3. Wewnątrz pojemnik z PCV w kolorze czarnym, z uchwytem do przenoszenia, o pojemności 12 litrów. 4. Wolnoopadająca pokrywa, uruchamiana przyciskiem nożnym. 5. Masywne, wytrzymałe dno. 6. Kosz oznaczony pod spodem kodem kreskowym wyrobu oraz symbolem Zamawiającego WP Wzór kosza: 17

18 Stojak do zwieszania map - metalowy WP 4-4 poz. 4 4 szt. 1. Stojak do zwieszania map metalowy wykonany wg opisu oraz przedstawionego przykładowego wzoru. 2. Przeznaczony do mocowania na górnej belce plansz dydaktycznych bez uchwytów, map lub ekranu projekcyjnego o wymiarach 1750x1750 mm. 3. Po rozłożeniu stojak powinien zachować stabilność podczas użytkowania. 4. Regulacja wysokości całkowitej w zakresie od 1200 do 2800 mm. 5. Podstawa na trójnogu z funkcją składania. Nóżki stelaża rozstawione min. 500 mm i osadzone na gumowych końcówkach. 6. Malowany proszkowo w kolorze jasny popiel lub czarny mat. 7. Stojak o minimalnym udźwigu 6 kg. 8. Oznaczony kodem kreskowym oraz symbolem Zamawiającego WP na stelażu od dołu. 9. Wzór stojaka: 18

19 Szafa kartotekowa metalowa WP 1-50 poz. 5 5 szt. 1. Szafa kartotekowa wykonana wg opisu oraz przedstawionego przykładowego wzoru. 2. Elementy konstrukcyjne szafy i fronty szuflad spawane lub zgrzewane, wykonane z blachy o gr. min. 1 mm. 3. Szafa przystosowana do przechowywania kartotek formatu A4 o wymiarach 210x300 mm (wys. x szer.) ułożonych w 1 rzędzie poziomo. 4. Wyposażona w cztery wysuwane szuflady. Wewnętrzna głębokość szuflady: 500 mm. 5. Szuflady mocowane na prowadnicach teleskopowych łożyskowych (kulkowych) o pełnym wysuwie z zabezpieczeniem przed wypadaniem, o udźwigu pojedynczej szuflady min. 60 kg. 6. Szafa wyposażona w mechanizm blokujący jednocześnie wysuw więcej niż jednej szuflady (blokada wysuwu pozostałych szuflad). 7. Każda szuflada wewnątrz wyposażona w ruchomą przegrodę do podtrzymywania kartotek. 8. Szuflady zamykane centralnym zamkiem patentowym z dwoma kluczami w komplecie. Szafa wyposażona w uchwyty i miseczkę do plombowania. 9. Fronty szuflad wyposażone w przymocowane na stałe metalowe uchwyty na tabliczki opisowe. 10. Szafa malowana farbą proszkową w kolorze jasny popiel (RAL 7035). 11. Elementy szaf pozbawione ostrych krawędzi i zadziorów 12. Osadzona na ślizgaczach. 13. Oznaczona kodem kreskowym oraz symbolem Zamawiającego WP z boku z prawej strony od góry przy ścianie. Szafa na odzież metalowa WP2-34 poz szt. 1. Szafa ubraniowa metalowa wykonana wg opisu oraz przedstawionego przykładowego wzoru. 2. Przeznaczona do przechowania ubrań codziennych. 19

20 3. Szafa dwudrzwiowa o wymiarach zewnętrznych 1800x800x490 mm, osadzona na ślizgaczach. 4. Wykonana z elementów stalowych profilowanych. Wieniec górny i cokół wykonany o grubości min. 1 mm, pozostałe elementy konstrukcyjne i drzwi z blachy o grubości min. 0,8 mm. Drzwi od wewnątrz wzmocnione profilem stalowym. Elementy konstrukcyjne i wzmocnienia łączone metodą zgrzewania lub spawania. 5. Od góry półka na drobne przedmioty. Pod nią drążek z sześcioma haczykami w każdej komorze. 6. Drzwi mocowane na zawiasach z trzpieniem Ø8 mm, blokowane mechanizmem ryglującym w trzech punktach, uruchamianym zamkiem z krzywką, z możliwością blokowania kłódką patentową. 7. W części dolnej i górnej drzwi wykonane otwory zapewniające prawidłową cyrkulację powietrza. 8. Na zewnątrz każdych drzwi od góry metalowy uchwyt mocowany na stałe na tabliczkę opisową użytkownika. 9. Szafa malowana proszkowo w kolorze jasnoszarym (RAL 7035). 10. Oznaczona kodem kreskowym oraz symbolem Zamawiającego WP z boku z prawej strony od góry przy ścianie. 20

21 Zamek na kłódkę: Tablica magnetyczna suchościeralna WP 4-18 poz. 7 6 szt. 1. Tablica magnetyczna suchościeralna, wykonana wg opisu oraz przedstawionego przykładowego wzoru. 2. Powierzchnia tablicy o wymiarach 1000x1500 mm (wys. x szer.) biała suchościeralna metalowa, o właściwościach magnetycznych, o powierzchni ceramicznej. 3. Możliwość obrotu tablicy w osi poziomej i blokady w dowolnym położeniu. 4. Podstawa wykonana z profili zamkniętych metalowych w kolorze jasny popiel, osadzona na czterech kółkach, w tym dwa z hamulcem. Tablica osadzona w ramie aluminiowej. 5. Każda tablica ukompletowana w niezbędne wyposażenie do codziennej pracy i prawidłowej eksploatacji: 4 markery na bazie spirytusu z okrągłą końcówką, w kolorze: czerwonym, zielonym, niebieskim i czarnym holder magnetyczny do markerów płyn czyszczący w butelce z atomizerem o pojemności 200 ml wycierak magnetyczny 5 szt. wymiennych filców do wycieraka 10 szt. kolorowych magnesów okrągłych 6. Tablica pakowana w stanie złożonym w bezpośrednich opakowaniach z tektury falistej lub folii bąbelkowej. 7. Oznaczona kodem kreskowym oraz symbolem Zamawiającego WP na stelażu na boku od góry. 21

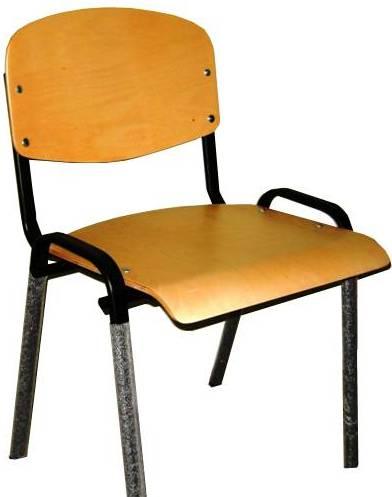

22 Element III sprzęt kwaterunkowy tapicerowany Lp. Nazwa sprzętu Oznaczenie katalogowe Ilość szt. 1 Krzesło na metalowej podstawie twarde WP Krzesło obrotowe na metalowej podstawie z regulowanym podnoszeniem wyściełane Krzesło biurowe na metalowej podstawie wyściełane WP WP Krzesło na metalowej podstawie twarde WP1-44 poz szt. 1. Krzesło przeznaczone do codziennej eksploatacji w biurze lub świetlicy. 2. Wykonane wg przedstawionego przykładowego wzoru oraz opisu. 3. Krzesło wykonane o następujących minimalnych wymiarach: - wysokości całkowita 820 mm, - szerokość siedziska 475 mm, - głębokość siedziska 415 mm, - wysokość siedziska od podłoża 470 mm. 4. Stelaż wykonany ze stali profilowanej zamkniętej o przekroju owalnym 30x15x1,5 mm, a wspornik o wym. Ø 18x1,5 mm i malowany proszkowo w kolorze czarnym półmat. 5. Siedzisko o gr. 10 mm, a oparcie o gr. 8 mm ze sklejki wielowarstwowej bukowej profilowanej i ukształtowanej jak na rysunku. 6. Siedzisko mocowane do stelaża w czterech punktach za pomocą śrub zamkowych M5 lub M6. 22

23 7. Oparcie mocowane do stelaża w czterech punktach za pomocą złączy meblowych M5 lub M6 jak na rysunku poniżej. 8. Siedzisko i oparcie lakierowane obustronnie lakierem bezbarwnym utwardzalnym połysk o zwiększonej odporności na ścieranie. 9. W otwartych zakończeniach stelaża zaślepki plastikowe w kolorze czarnym półmat. Od spodu stelaża ślizgacze plastikowe. 10. Możliwość składowania w stosie po min. 5 szt. 11. Dopuszczalne obciążenie krzesła min. 130 kg. 12. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu wymagany atest wytrzymałościowy. 12. Pod spodem siedziska krzesła umieszczony kod kreskowy oraz oznaczenie katalogowe Zamawiającego WP : Krzesło obrotowe na metalowej podstawie z regulowanym podnoszeniem wyściełane WP1-16 poz szt. 1. Fotel spełniający wymagania ergonomiczne i BHP, do intensywnej eksploatacji w biurze na stanowisku pracy przy monitorze. 2. Krzesło obrotowe wyposażone w mechanizm synchroniczny, oparcie i siedzisko tapicerowane zapewniające wygodną pozycję ciała i swobodę ruchów oraz podłokietniki. 3. Siedzisko wykonane z sklejki bukowej o gr. 9 mm, obłożone gąbką o gęstości 30 kg/m3 i grubości 55 mm. 4. Oparcie wykonane z tworzywa sztucznego i obłożone gąbką o gęstości 25 kg/m 3 gr. 60 mm. Osłona oparcia czarna z tworzywa sztucznego. Regulacja wysokości oparcia mechanizmem zapadkowym w zakresie min. 60 mm. 5. Siedzisko i oparcie wyprofilowane odpowiednie do naturalnego wygięcia kręgosłupa i odcinka udowego kończyn dolnych. Tapicerowane tkaniną tapicerską o regularnej strukturze, 100% poliester o gramaturze min. 250 g/m 2 i odporności na ścieranie cykli w skali Martindale'a. 6. Podłokietnik z regulacją góra-dół. Nakładki w kolorze czarnym z PCV. 7. Podstawa krzesła stalowa, chromową powłoką galwaniczną w kształcie łuku o średnicy min. 675 mm z gniazdami na kółka o średnicy trzpienia Ø 11 mm. Kółka samohamowne Ø 50 mm do powierzchni twardych z nakładką silikonową. 23

24 8. Podnośnik z osłoną z tworzywa wykonany w kolorze czarnym lub bez osłony - chromowany. 9. Całkowita wysokość min mm. 10. Wysokość siedziska od podłoża 450 mm z możliwością regulowania wysokości min mm. 11. Szerokość siedziska min. 470 mm. 12. Głębokość siedziska min. 420 mm. 13. Mechanizm synchroniczny wyposażony w następujące funkcje: - mechanizm wyposażony w dwie dźwignie łatwodostępne i proste w obsłudze, - jedną dźwignią możliwość blokady siedziska i oparcia w 4 pozycjach. Oparcie odchylające się synchronicznie z siedziskiem w stosunku 2:1, zakres kąta regulacji pochylenia oparcia min + 20 o do -3 o, - drugą dźwignią uruchamianie płynnej regulacji wysokości krzesła, - możliwość ciągłego podparcia pleców z płynną regulacją siły odchylania oparcia oraz zabezpieczeniem przed uderzeniem w plecy po zwolnieniu blokady oparcia (Anti-Shock), - płynna regulacja głębokości siedziska min. 50 mm za pomocą dźwigni (bez użycia jakichkolwiek narzędzi) 14. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu: a) do wyboru przez Zamawiającego; - po 2 próbki tkaniny tapicerskiej w kolorze grafit, - 2 wzory kształtu podłokietników. b) wymagane ważne atesty; - Atest wytrzymałościowy zgodny z PN-EN1335, PN-EN1022, - Atest tkaniny tapicerskiej potwierdzający odporność na ścieranie cykli w skali Martindale a, - Atest na trudnozapalność papieros, zapałka, - Atest higieniczny na zastosowaną piankę tapicerską. 15. Wymagana gwarancja na min. 2 lata. 16. Pod spodem siedziska krzesła zamieszczony kod kreskowy wyrobu oraz oznaczenie katalogowe Zamawiającego czcionką o wysokości 15 mm tj.: WP Do transportu pakowane w opakowaniach bezpośrednich z tektury falistej, zabezpieczone przed uszkodzeniem, a luźne elementy przed wypadaniem. 18. Przykładowy wzór krzesła: 24

25 Krzesło biurowe na metalowej podstawie wyściełane WP1-37 poz szt. 1. Krzesło przeznaczone do codziennej eksploatacji w biurze lub świetlicy. 2. Wykonane wg przedstawionego przykładowego wzoru oraz opisu. 3. Krzesło wykonane o następujących minimalnych wymiarach: - wysokości całkowita 820 mm, - szerokość siedziska 475 mm, - głębokość siedziska 420 mm, - wysokość siedziska od podłoża 470 mm. 4. Szkielet siedziska i oparcia wykonany z profilowanej sklejki o grubości 7,5 mm. 5. Stelaż wykonany ze stali profilowanej zamkniętej o przekroju owalnym 30x15x1,5 mm, a wspornik o wym. Ø 18x1,5 mm, malowany proszkowo w kolorze czarnym półmat. 6. Każde siedzisko i oparcie mocowane czterema wkrętami M5 z nakrętkami pazurkowymi lub czterema śrubami zamkowymi M5. 7. Siedzisko i oparcie tapicerowane tkaniną tapicerską z włókna syntetycznego o odporności na ścieranie min cykli w skali Martindale'a. 8. W otwartych zakończeniach stelaża zaślepki plastikowe w kolorze czarnym półmat. Od spodu stelaża ślizgacze plastikowe. 9. Możliwość składowania w stosie po min. 5 szt. 10. Dopuszczalne obciążenie krzesła min. 130 kg. 11. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu: a) do wyboru przez Zamawiającego po 2 próbki tkaniny tapicerskiej w kolorze grafit b) wymagane atesty; 25

26 - Atest tkaniny tapicerskiej potwierdzający odporność na ścieranie cykli w skali Martindale a, - Atest wytrzymałościowy, - Atest na trudno zapalność papieros, zapałka, - Atest higieniczny na zastosowaną piankę tapicerską. 13. Do transportu pakowane w opakowaniach bezpośrednich z tektury falistej, zabezpieczone przed uszkodzeniem i wybrudzeniem. Możliwość pakowania maksymalnie po dwie sztuki w opakowaniu. 14. Pod spodem siedziska krzesła zamieszczony kod kreskowy wyrobu oraz oznaczenie katalogowe Zamawiającego czcionka o wysokości 15 mm tj.: WP Przykładowy wzór oczekiwanego krzesła: Element IV- szafa kartotekowa metalowa na mapy WP1-50 Opis wykonania. 1. Metalowe szafy 10- szufladowe na cokołach oraz bez cokołów, przeznaczone do poziomego przechowywania map o formacie A0 oraz A1. 2. Szafy z możliwością stawiania jednej na drugiej (szafa bez cokołu stawiana na szafie z cokołem) w sposób bezpieczny dla użytkownika. 3. Konstrukcja zgrzewana, wykonana z blachy stalowej o gr. 08 mm- korpus oraz 1 mm fronty szuflad, malowanej farbą proszkową w kolorze jasnoszarym (RAL 7035). 4. Osadzona na ślizgaczach z możliwością poziomowania. 5. Szafy wyposażone w mechanizm uniemożliwiający wysunięcie jednocześnie więcej niż jednej szuflady, co zabezpieczy ją przed przewróceniem. 26

27 6. Szuflady osadzone na prowadnicach teleskopowych łożyskowych (kulkowych) z pełnym wysuwem, z blokadą. Fronty szuflad z przetłoczeniem stanowiącym uchwyt do wysuwania. 7. Front każdej szuflady wyposażony w metalowy uchwyt do zamieszczenia kartki opisowej o wymiarach: ok. wys. 30 mm x szer. 100 mm, przytwierdzony na stałe. 8. Nośność szuflady min. 50 kg. 9. Każda szuflada wewnątrz przedniej części wyposażona w ruchomy pręt dociskający arkusze. 10. Wycena musi uwzględniać dostawę szaf wraz z rozładunkiem oraz rozmieszczeniem w poszczególnych pomieszczeniach wskazanych przez użytkownika. 11. Wykonawca winien usunąć i wywieźć z terenu użytkownika opakowania zabezpieczające dostarczony sprzęt. 12. W terminie 10 dni od daty podpisania umowy Wykonawca przedstawi Zamawiającemu atest higieniczny PZH potwierdzający wymagania do przechowywania dokumentów w pomieszczeniach biurowych (nie starszy niż 5 lat). 13. Szafy należy wykonać z materiałów I gatunku. 14. Elementy szaf pozbawione ostrych krawędzi i zadziorów. 15. Gwarancja: min. 24 miesiące. 16. Szafy oznakowane kodem kreskowym oraz symbolem Zamawiającego czcionką o wysokości 15 mm: WP Sposób kompletowania zestawów: Zestawy szaf Ilości szaf w zestawie Wymiary Razem ilość szt. Zestaw 1 A0 Adres dostawy: Osówiec k. Bydgoszczy 25 szaf 10 - szufladowych na cokole 25 szaf 10 - szufladowych bez cokołu wysokość łączna dwóch szaf: maks mm wysokość szuflady min. 55 mm 50 Zestaw 2 A1 Adres dostawy: Bydgoszcz, ul. Szubińska 18 szaf 10 - szufladowych na cokole 17 szaf 10 - szufladowych bez cokołu wysokość łączna dwóch szaf: maks mm wysokość szuflady min. 55 mm 35 27

28 Przykład szuflady z prętem dociskającym mapy: 28
