Element I - Sprzęt kwaterunkowy o konstrukcji drewnianej i metalowej. Zestawienie sprzętu o konstrukcji drewnianej

Transkrypt

1 Element I - Sprzęt kwaterunkowy o konstrukcji drewnianej i metalowej Zestawienie sprzętu o konstrukcji drewnianej Lp. Nazwa sprzętu Oznaczenie Wymiary wys. szer. x gł. Ilość szt. 1. Biurko drewniane z kontenerem WP x1300x Stolik pod telefon (fax.) - drewniany WP x600x Stół konferencyjny - drewniany WP x2400x Komoda meblowa WP x1200x Regał biurowy drewniany z witryną Szafa ubraniowa drewniana 2- drzwiowa z drzwiami przesuwnymi WP x800x450 2 WP x1200x Gablota do eksponatów WP x 1200 x Gablota do eksponatów WP x400x Gablota do eksponatów WP x1000x Stolik okolicznościowy - ława WP x1000x Stolik okolicznościowy- ława WP x650x Szafka kuchenna wisząca WP x800x Szafka kuchenna stojąca WP x800x Szafka kuchenna pod zlewozmywak WP x800x Szafka nocna WP x450x450 3 Ogólne warunki wykonania sprzętu Sprzęt należy wykonać i ukompletować wg przedstawionych rysunków, opisów (zawartych w ogólnych warunkach wykonania oraz opisach szczegółowych), wymiarów (wys. x szer. x gł.) i przykładowych wzorów. 1. Wysokość mebli liczona łącznie ze ślizgaczami. 2. Sprzęt kwaterunkowy stanowić będzie uzupełnienie istniejącego wyposażenia pomieszczeń biurowych, dlatego musi być zharmonizowany pod względem stylu, wybarwienia elementów drewnianych i metalowych, rodzaju zastosowanych rozwiązań technicznych oraz sposobu wykonania i wykończenia. Dostawa sprzętu obejmuje rozładunek na rampę lub podłoże w miejscach docelowych wskazanych przez Zamawiającego w rozdzielniku. 3. Sprzęt musi spełniać wymagania norm PN-EN

2 4. Zastosować płytę laminowaną dwustronnie w kolorze dąb caravaggio. Wybarwienie płyty meblowej do wglądu w siedzibie Zamawiającego. 5.Elementy konstrukcyjne, półki i cokoły wykonane z płyty wiórowej o gr. 18 mm, a blaty biurek, stolików i stołów o gr. min. 25 mm. Płyta meblowa musi spełniać wymagania w klasie emisji formaldehydu E1, potwierdzone ważnym atestem przedstawionym przez Wykonawcę potwierdzającym wymaganą klasę higieniczności (nie starszym niż 5 lat). 6. Słoje płyty meblowej wykonane wzdłuż dłuższej krawędzi płyty. 7. Wszystkie obrzeża oklejone doklejką PCV o gr. 2 mm, w tym obrzeża dolnych krawędzi, do których mocowany jest ślizgacz meblowy. Obrzeża doklejki zaokrąglone i wypolerowane. 8. Elementy konstrukcyjne z płyt wiórowych łączone za pomocą wklejanych kołków drewnianych 8x35 mm. 9. Tylna ściana w regałach, szafkach i szafach wykonana z płyty MDF w kolorze zastosowanej płyty lub białym o gr. min. 3 mm lub HDF o gr. 3 mm. Nie dopuszcza się widocznych połączeń płyty od wewnątrz. Tylna ściana mocowana do korpusu w wykonanych gniazdach i mocowana zszywkami na całym obwodzie przylegania min. co 80 mm. 10. Wewnątrz mebli półki osadzone na podpórkach metalowych z regulacją wysokości na całej wysokości co 50 mm. 11. Drzwiczki oznaczone na rysunkach wyposażone w zamek meblowy patentowy. 12. Drzwi szaf mocowane na 3 zawiasach, zamykane zamkiem baskwilowym z wkładką patentową, a pozostałe drzwi na 2 zawiasach puszkowych metalowych nawierzchniowych samodomykających o < mm. Drzwi sąsiednie wyposażone w zamek baskwilowy wyposażone w listwę przymykową. 13. Drzwi, drzwiczki i szuflady wyposażone w uchwyt aluminiowy (chromowany-mat), mocowany w dwóch punktach o rozstawie 128 mm, według wzoru Zamawiającego. Rozmieszczenie uchwytów: - przy wszystkich meblach 40 mm od krawędzi drzwi - przy szufladach - symetrycznie Wzór uchwytu: 2

3 14. W stolikach pod komputer wysuwana półka pod klawiaturę osadzona na prowadnicach metalowych łożyskowych (kulkowych) z regulacją wysokości i poprzeczką z tyłu zapobiegającą wypadaniu klawiatury i myszki. 15. Wszystkie szuflady z pełnym wysuwem, osadzone na metalowych prowadnicach teleskopowych łożyskowych (kulkowych) wg przedstawionego wzoru: 16. Do każdych drzwi, drzwiczek i szuflad mocowane silikonowe żelki, aby podczas zamykania nie uderzały o korpus. 17. Meble osadzone na ślizgaczach meblowych dwupunktowych. 18. Na czas transportu uchwyty i klucze od zamków przymocowane do wyrobu od wewnątrz. Ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. 3

4 19. Każdy wyrób pakowany w opakowaniach bezpośrednich z tektury falistej lub folii bąbelkowej. 20. Do wykonania wyrobu zastosować materiały w I gatunku. 21. Wszystkie meble winny spełniać wymagania wytrzymałościowe. 22. Dostarczone meble muszą być fabrycznie nowe, nieużywane, w całości złożone. 23. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu wymagane dokumenty (atesty) oraz po 2 wzory płyt i stelaży do biurek. 24. Każdy wyrób znakowany kodem kreskowym oraz symbolem Zamawiającego czcionką o wysokości 15 mm, np.: Przykładowy wzór naklejki: 25. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014r. poz. 11) zwanej dalej,,decyzją nr 3/MON (Decyzja zamieszczona na stronie internetowej Zamawiającego pliki do pobrania), Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby, w tym sprzęt niewymieniony w lit. a-b. 4

5 d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy (wzór Karty wyrobu w załączeniu do projektu umowy) Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. Biurko drewniane z kontenerem WP1-2 poz. nr 1 1 szt. 1. Biurko wykonane zgodnie z przedstawionym rysunkiem, opisem i wzorem Zamawiającego. 2. Wykonane z płyty wiórowej o gr. 18 mm, a blat o gr. 25 mm. 3. Wymiary biurka: wys. 760 x szer.1300 x gł. 650 mm. 4. Biurko wyposażone w kontener 3 - szufladowy o wym. 600x435x450 mm wykonany z płyty wiórowej o gr. 18 mm, blat o gr. 25 mm. Fronty szuflad wyposażone w uchwyty meblowe wg wzoru Zamawiającego. Górna szuflada wyposażona na całej szerokości w przybornik z przegrodami na artykuły biurowe. Szuflady osadzone na prowadnicach teleskopowych, łożyskowych (kulkowych) o długości 350 mm i pełnym wysuwie oraz z systemem cichego domykania, zamykane centralnym zamkiem meblowym. Kontener od dołu osadzony na 4 kółkach skrętnych w obudowie metalowej, mocowanych za pomocą 4 wkrętów. Kółka Ø 30 mm, szer. 20 mm, wysokość po zamocowaniu 45 mm, oś kółka na łożysku ślizgowym. 5. Na ścianach bocznych biurka od spodu po dwa ślizgacze meblowe. 6. Biurko znakowane kodem kreskowym oraz symbolem Zamawiającego na boku z prawej strony od góry przy tylnej ścianie: WP1-2-18/ 5

6 Wzór kółka meblowego do kontenera: Wzór przybornika: 6

7 Stolik pod telefon (fax) drewniany WP1-22 poz. 2 4 szt. 1. Stolik wykonany zgodnie z przedstawionym rysunkiem, opisem i wzorem Zamawiającego o wymiarach wys. 605 x szer. 600 x gł. 470mm. 2. Wysokość stolika liczona łącznie ze ślizgaczami. 3. Elementy konstrukcyjne i tylna ściana stolika wykonana z płyty wiórowej o gr. 18 mm, a blat i wieniec dolny z płyty o gr. 25 mm. 4. Wewnątrz z prawej strony półka osadzona na kołkach z regulacją wysokości w 4 położeniach co 50 mm. 5. Drzwiczki z uchwytami dwupunktowymi wg wzoru Zamawiającego. 6. Znakowany na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP / 7. Wzór stolika: Stół konferencyjny drewniany WP 1-25 Poz. 3 1 szt. Stół biurowy drewniany o wymiarach 760x2400x1000mm (wys. x szer. x gł.) Blat i boki stołu wykonane z płyty wiórowej laminowanej dwustronnie o gr. 25 mm, a pozostałe elementy z płyty wiórowej o gr. 18 mm. 7

8 Blat łączony z targą za pomocą kołków meblowych. Nogi stołu o wym. 100x100 mm. Stół oznakowany na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP /... Komoda meblowa WP1-30 Poz. 4 2 szt. 1. Komoda wykonana zgodnie z przedstawionym rysunkiem, opisem i wzorem Zamawiającego o wym. 1200x1200x400 mm. 2. Wysokość liczona łącznie ze ślizgaczami. 3. Korpus wykonany z płyty wiórowej laminowanej o gr. 18, a wieniec górny o gr. 25 mm. 4. Tylna ściana wykonana z płyty HDF o gr. 3 mm, lakierowana w kolorze białym. 5. Na drzwiczkach mocowane uchwyty dwupunktowo o rozstawie 128 mm. 6. Wewnątrz 5 półek z możliwością regulacji wysokości. 7. Komoda wyposażona w 3 szuflady, osadzone na prowadnicach kulkowych o pełnym wysuwie. 8. Na czas transportu uchwyty przymocowane do wyrobu od wewnątrz. Ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. 9. Na boku z prawej strony od góry przy tylnej ścianie znakowana kodem kreskowym oraz symbolem Zamawiającego WP /... 8

9 Regał biurowy drewniany z witryną WP 1-31 poz. 5-2 szt. 1. Regał dwudrzwiowy z witryną o wymiarach 1600x800x450mm (wys. x szer. x gł.). 2. Korpus regału wykonany z płyty wiórowej z płyty laminowanej dwustronnie o gr. 18 mm, a wieniec górny i dolny o gr. 25 mm. 3. Regał osadzony na ślizgaczach meblowych. 4. Wewnątrz 4 półki osadzone na czterech wspornikach z możliwością regulacji ustawienia wysokości ± 50 mm. 5. Drzwiczki przeszklone szybą matową o grubości 4 mm. 6. Regał oznakowany na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego: WP /.. 9

10 Szafa ubraniowa drewniana 2-drzwiowa WP1-58 z drzwiami przesuwnymi Poz. 6 2 szt. 1. Szafa ubraniowa drewniana 2 drzwiowa z drzwiami przesuwnymi o wymiarach: 2200x1200x700 mm (wys. x szer. x gł.). wykonana wg rysunku i opisu Zamawiającego. 10

11 2. Wykonawca dostarczy szafy na własny koszt i ryzyko wraz z rozładunkiem, wniesieniem na poszczególne kondygnacje i montażem, regulacją oraz przygotowaniem do użytku w pomieszczeniach wskazanych przez użytkownika. 3. Wykonawca ponosi pełną odpowiedzialność za wszelkie uszkodzenia wyrządzone w trakcie wykonywania dostawy oraz montażu i zobowiązany jest do ich naprawienia i doprowadzenia obiektu na własny koszt do stanu pierwotnego. 4. Wykonawca winien usunąć i wywieźć z terenu użytkownika opakowania zabezpieczające dostarczony sprzęt. 5. Wykonawca przed realizacją zamówienia dokona szczegółowych pomiarów pomieszczeń oraz uzgodnień technicznych z Zamawiającym. 6. Elementy metalowe systemu drzwi przesuwnych wykonane z aluminium anodowanego w kolorze aluminium - mat. 7. Na całej długości krawędzi bocznej drzwi osadzone rączki aluminiowe oraz szczotki odbojowe. 8. Drzwi przesuwane na prowadnikach metalowych łożyskowanych kulkowo z regulacją po podwójnym torze dolnym niskim, z maskownicą oraz w prowadnikach łożyskowanych w torze górnym. 9. Na górnej krawędzi każdych drzwi zastosować kątownik aluminiowy, a na dolnej krawędzi ceownik. 10. W miejscach spoczynkowych każdych drzwi na torze górnym zastosowane pozycjonery uniemożliwiające samoczynne przesuwanie się drzwi. 11. Drzwi w pozycji zamkniętej powinny zachodzić na siebie min. 30 mm. 12. Elementy konstrukcyjne oraz półki szaf wykonane z płyty laminowanej dwustronnie o gr. min. 18 mm, a wieniec górny i dolny z płyty o gr. 25 mm. Tylna ściana wykonana z płyty MDF o gr. min. 10 mm w kolorze białym lub kolorze zastosowanej płyty. Wszystkie obrzeża płyt należy okleić doklejką PCV o gr. 2 mm. 13. Wnętrze szafy podzielone w pionie na dwie równe części: jedna część z 5 półkami rozmieszczonymi symetrycznie, w tym 4 z możliwością regulacji wysokości co 50 mm oraz 1 półka (górna) mocowana na stałe. druga część z okrągłym drążkiem na wieszaki Ø 25 mm chromowanym, mocowanym na stałe, nad drążkiem 1 półka stała. 14. Wewnątrz mebli półki osadzone na podpórkach metalowych Fi5 z regulacją wysokości na całej wysokości co 50 mm. 15. Od spodu szafy mocowane nóżki o wys. ok. 80 mm z regulacją wysokości do poziomowania, osłonięte osłoną z płyty meblowej. 16. Wymagana gwarancja na wyroby min. 2 lata. 17. W terminie 10 dni kalendarzowych od podpisania umowy Wykonawca przedstawi do odbioru przez Zamawiającego proponowany system drzwi przesuwnych, wzory nóżek z regulacją, wybarwienie płyty meblowej wraz z wymaganym atestem badań na higieniczność E1. Wykonawca po pisemnym potwierdzeniu przez Zamawiającego spełnienia ww. wymagań przystąpi do realizacji zamówienia. 18. Na boku z prawej strony od góry przy tylnej ścianie szafy oznakowanie kodem kreskowym oraz symbolem katalogowym Zamawiającego: WP /.. 11

12 19. Wzór szafy: Gablota na eksponaty WP1-70 Poz szt. 1. Gablota stojąca o wymiarach: 900 x 1200x 700 mm (wys.x szer. x gł.) 2. Część dolna 2- drzwiowa wykonana z płyty dwustronnie laminowanej o gr. 18 mm, zamykana zamkiem z wkładką patentową, drzwi sąsiednie wyposażone w listwę przymykową. 3. Górna część o wys. 300 mm, przeszklona z czterech stron: góra, przód i dwa boki (tył z płyty meblowej) pleksi o gr. 4 mm, od góry zamykana przeszkloną ramką osadzoną na zawiasach, wyposażoną w zamek patentowy. Spód cześci przeszklonej wyłożony tkaniną typu aksamit, flausz w kolorze amarantowym. 4. Gablota podświetlana od góry taśmą LED o barwie białej w ciepłym odcieniu. Taśma zamontowana po bokach oraz z tyłu górnej ramki z wyprowadzeniem przewodów do podłączenia zasilania o dł. 1,5 m zakończonym kostką. 5. Gablota osadzona na ślizgaczach meblowych. 6. Każda gablota oznaczona kodem kreskowym oraz symbolem Zamawiającego: 12

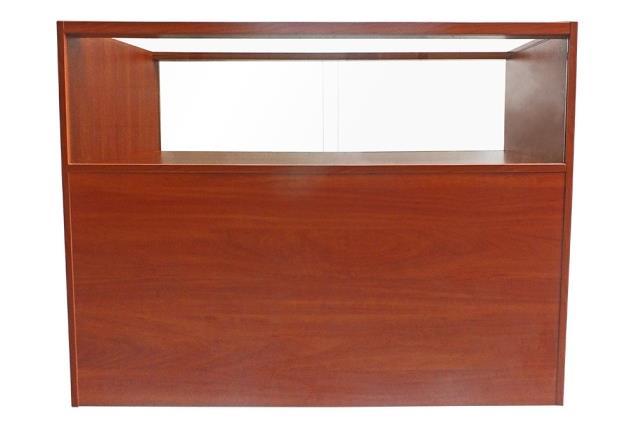

13 WP / z prawej strony od góry przy tylnej ścianie. 7. Przykładowy wzór gabloty: Gablota na eksponaty WP1-70 Poz szt. 1. Gablota stojąca wykonana wg załączonego wzoru, o wymiarach 1900 x 400 x 400 mm (wys.x szer.x gł.) 2. Górna część o wys. ok mm zbudowana ze stelaża wykonanego z profili aluminiowych anodowanych na srebrno, przeszklona pleksi o gr. 4 mm. Wewnątrz 2 półki z szyby hartowanej o gr. 4 mm z możliwością regulowania wysokości zawieszenia. Drzwi zamykane zamkiem patentowym osadzonym przy dolnej krawędzi. 3. Cześć przeszklona oświetlona od góry 4 punktami LED o barwie białej w ciepłym odcieniu (oświetlenie eksponatów), wyprowadzenie przewodów o dł. 1,5 m od dołu gabloty. 4. Część dolna 3 - szufladowa wykonana z płyty wiórowej o gr. 18 mm. Fronty szuflad wyposażone w uchwyty meblowe wg wzoru Zamawiającego. Szuflady osadzone na prowadnicach teleskopowych, łożyskowych (kulkowych) o pełnym wysuwie oraz z systemem cichego domykania, zamykane centralnym zamkiem meblowym osadzonym w górnej szufladzie. 5. Gablota osadzona na ślizgaczach meblowych. 6. Każda gablota oznaczona kodem kreskowym oraz symbolem Zamawiającego: WP / z prawej strony od góry na tylnej ścianie części drewnianej. 7. Przykładowy wzór gabloty: 13

14 Gablota na eksponaty WP1-70 Poz. 9 6 szt. 1. Gablota stojąca wykonana wg załączonego wzoru, o wymiarach 1900 x 1000 x 400 mm (wys.x szer.x gł.) 2. Górna część dwudrzwiowa, otwierana na boki, o wys. ok mm, zbudowana ze stelaża wykonanego z profili aluminiowych anodowanych na srebrno, przeszklona pleksi o gr 4 mm. Wewnątrz 2 półki z szyby hartowanej o gr. 4 mm z możliwością regulowania wysokości ich zawieszenia. Zamek patentowy osadzony przy dolnej krawędzi jednych z drzwi. 3. Cześć przeszklona oświetlona od góry 6 punktami LED o barwie białej w ciepłym odcieniu (oświetlenie eksponatów), wyprowadzenie przewodów o dł. 1,5 m od dołu gabloty. 14

15 4. Część dolna 2- drzwiowa wykonana z płyty dwustronnie laminowanej o gr. 18 mm, zamykana zamkiem z wkładką patentową, drzwi sąsiednie wyposażone w listwę przymykową. 5. Gablota osadzona na ślizgaczach meblowych. 6. Każda gablota oznaczona kodem kreskowym oraz symbolem Zamawiającego: WP / z prawej strony od góry na tylnej ścianie części drewnianej. 7. Przykładowy wzór gabloty: Stolik okolicznościowy- ława WP3-40 Poz x1000x600 mm - 1 szt. Poz x650x650 mm - 2 szt. 1. Stolik okolicznościowy o wymiarach i 600x1000x600 mm i 600x650x650 mm (wys. x szer. x gł.) 2. Stoliki wykonane z płyty wiórowej z płyty laminowanej dwustronnie o gr. 25 mm. 3. Od spodu na boku po dwa ślizgacze meblowe dwupunktowe. 4. Stolik oznakowany na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego: WP /. 15

16 Poz. 10:

17 Poz. 11: Szafka kuchenna 2 - drzwiowa wisząca WP8-30 poz. nr 12-2 szt. 1. Szafka kuchenna o wymiarach wys. 720 x szer.800 x gł. 320 mm wykonana według szczegółowego opisu. 2. Elementy konstrukcyjne wykonane z płyty laminowanej dwustronnie o grubości 18 mm. 3. Szafka kuchenna wisząca wyposażona w podwójne drzwi z uchwytami. 4. Wewnątrz półka podparta na kołkach. Możliwość regulacji wysokości w 5 położeniach co 50 mm. 5. Szafki mocowane na listwie z mechanizmem do regulacji. Jedna listwa ukompletowana na 3 szafki wiszące. 17

18 6. Każda szafka znakowana na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP / Szafka kuchenna stojąca WP8-30 poz. nr 13 1 szt. 1. Szafka kuchenna 2- drzwiowa o wymiarach wys. 820 x szer.800 x gł.600 mm, wykonana według szczegółowego opisu. 2. Blat szafki wykonany z płyty o gr. min mm, a pozostałe elementy o gr. 18 mm. Blat ze skrzynią łączony za pomocą kołków i kątowników. 3. Pod blatem dwie wysuwane szuflady osadzone na metalowych prowadnicach kulkowych łożyskowych o dł. 450 mm i pełnym wysuwie. 4. Od dołu szafki podwójne drzwi, wewnątrz 2 półki podparte na kołkach z możliwością regulacji wysokości na całej wysokości co 50mm. 5. Szafka wyposażona w 4 uchwyty. 6. Szafki osadzone na ślizgaczach. 7. Szafka znakowana na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP / 8. Wzór szafki: 18

19 Szafka kuchenna stojąca pod zlewozmywak WP8-30 poz. nr 14 1 szt. 1. Szafka kuchenna o wymiarach wys. 820 x szer. 800 x gł. 600 mm, wykonana według szczegółowego opisu. 2. Szafka przeznaczona do osadzenia zlewozmywaka. Elementy konstrukcyjne wykonane z płyty laminowanej dwustronnie o grubości 18 mm. 3. Blat szafki wykonany z płyty o gr. min mm., a pozostałe elementy o gr. 18 mm. Blat ze skrzynią łączony za pomocą kołków i kątowników. 4. Szafka kuchenna stojąca z podwójnymi drzwiami, wewnątrz 1 półka podparta na kołkach z możliwością regulacji wysokości w 5 położeniach co 50 mm. 5. Szafka osadzona na ślizgaczach. 6. Znakowana na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym oraz symbolem Zamawiającego WP / 7. Wzór szafki: 19

20 Szafka nocna WP8-31 poz. nr 15 3 szt. 1. Szafka nocna o wymiarach wys. 600 x szer. 450 x gł. 450 mm, wykonana zgodnie z przedstawionym rysunkiem i opisem. 2. Szafka wykonana z płyty wiórowej o grubości 18 mm laminowanej, blat z płyty o grubości 25 mm. 3. Szuflada osadzona na prowadnicach teleskowpowych łożyskowych (kulkowych) z pełnym wysuwem. 4. Wewnątrz szafki półka z możliwością regulacji wysokości w 3 położeniach co 50 mm.. 5. Szafka osadzona na ślizgaczach meblowych dwupunktowych. 6. Drzwi mocowane na zawiasach puszkowych metalowych nawierzchniowych z systemem cichego domykania. 7. Drzwiczki i szuflada wyposażona w uchwyty meblowe. 8. Szafka znakowana na boku z prawej strony od góry przy tylnej ścianie kodem kreskowym wyrobu oraz symbolem Zamawiającego WP / 9. Wzór szafki: 20

21 Sprzęt kwaterunkowy o konstrukcji metalowej Zestawienie sprzętu Lp. Nazwa sprzętu Oznaczenie Ilość szt. 1 Kosz na śmieci metalowy 12 l WP Stół konferencyjny na metalowej podstawie WP Stół kasynowy, klubowy, świetlicowy na metalowej podstawie WP Stół konferencyjny na metalowej podstawie WP Tablica magnetyczna- suchościeralna WP Ogólne warunki wykonania sprzętu 1. Sprzęt należy wykonać i ukompletować wg przedstawionych rysunków, opisów (zawartych w ogólnych warunkach wykonania oraz opisach szczegółowych), wymiarów (wys. x szer. x gł.) i przykładowych wzorów. 2. Wysokość mebli liczona łącznie ze ślizgaczami. 3. Sprzęt kwaterunkowy stanowić będzie uzupełnienie istniejącego wyposażenia pomieszczeń, dlatego musi być zharmonizowany pod względem stylu, wybarwienia elementów drewnianych i metalowych, rodzaju zastosowanych rozwiązań technicznych oraz sposobu wykonania i wykończenia. Wybarwienie płyty meblowej do wglądu w siedzibie Zamawiającego. 4. Dostawa sprzętu obejmuje rozładunek, wniesienie, posadowienie i przygotowanie do użytku pomieszczeniach wskazanych przez użytkownika. 5.Do wykonania blatów stołów należy zastosować płytę laminowaną dwustronnie w kolorze orzech caravaggio o grubościach podanych w opisach poszczególnych stołów. Płyta meblowa musi spełniać wymagania w klasie emisji formaldehydu E1, potwierdzone ważnym atestem przedstawionym przez Wykonawcę potwierdzającym wymaganą klasę higieniczności (nie starszym niż 5 lat). 6. Słoje płyty meblowej wykonane wzdłuż dłuższej krawędzi płyty. 7. Wszystkie obrzeża oklejone doklejką PCV o gr. 2 mm, zaokrąglone i wypolerowane. 8. Każdy wyrób pakowany w opakowaniach bezpośrednich z tektury falistej lub folii bąbelkowej. 9. Do wykonania wyrobu zastosować materiały w I gatunku. 10. Wszystkie meble winny spełniać wymagania wytrzymałościowe. 11. Dostarczone meble muszą być fabrycznie nowe, nieużywane, w całości złożone. 21

22 12. Wykonawca wraz z pierwszym egzemplarzem przedstawi Zamawiającemu wymagane dokumenty (atesty) oraz po 2 wzory płyt i elementów stalowych. 13. Każdy wyrób znakowany kodem kreskowym oraz symbolem Zamawiającego czcionką o wysokości 15 mm. 14. Na podstawie Decyzji nr 3/MON Ministra Obrony Narodowej z dn. 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do Resortu Obrony Narodowej (Dz. Urz. MON z dn. 07 stycznia 2014r. poz. 11) zwanej dalej,,decyzją nr 3/MON (Decyzja zamieszczona na stronie internetowej Zamawiającego pliki do pobrania), Zamawiający wymaga co następuje: a) Wykonawca musi być czynnym uczestnikiem systemu GS1; b) Wykonawca zobowiązany jest do oznakowania kodem kreskowym wyrobów będących przedmiotem umowy, charakterystycznym dla danego poziomu pakowania; c) Kod kreskowy powinien zawierać informacje zgodne z 4 Decyzji nr 3/MON z dnia 3 stycznia 2014r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dn. 7 stycznia 2014r.) Przedmiot umowy (w zależności od zamawianego asortymentu) zakwalifikowany jest do grupy materiałowej: - Grupa materiałowa nr 5 pozostałe wyroby, w tym sprzęt niewymieniony w lit. a-b. d) Kod kreskowy umieszczony na etykiecie jednostkowej wyrobu oraz na etykiecie zbiorczej powinien mieć wymiary zgodne z globalnym międzynarodowym i międzybranżowym systemem GS1 (ang. Global System One). e) Stosowane etykiety oraz nadruki kodów kreskowych powinny spełniać wymagania zawarte w 5 Decyzji nr 3/MON charakterystyczne dla dostarczanej grupy materiałowej. f) W celu identyfikacji wyrobów, Wykonawca w porozumieniu z Zamawiającym zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (część B, C, D) w formie MS Excel (zał. nr 6 do Decyzji nr 3/MON) i przekazania jej do Zamawiającego (odbiorców przedmiotu umowy wskazanych w umowie przez Zamawiającego na pisemne żądanie Zamawiającego). Karta wyrobu powinna być dostarczona do Zamawiającego w wersji elektronicznej (format EXCEL) po zatwierdzeniu pierwszych egzemplarzy na 10 dni roboczych przed rozpoczęciem właściwej dostawy (wzór Karty wyrobu w załączeniu do projektu umowy) Dodatkowe informacje w zakresie IŻ GTIN SSCC dostępne są u organizatora systemu GS-1 w Polsce Instytut Logistyki i Magazynowania w Poznaniu. Przykładowy wzór naklejki: 22

23 Szczegółowy opis przedmiotu zamówienia Kosz na śmieci metalowy 12 l. z pokrywą WP1-40 poz. 1 9 szt. 1. Kosz wykonany wg opisu oraz przedstawionego przykładowego wzoru. 2. Kosz wykonany ze stali nierdzewnej szczotkowanej matowej z lakierowaną powłoką zapobiegającą odciskom palców. 3. Wewnątrz pojemnik z PCV w kolorze czarnym, z uchwytem do przenoszenia, o pojemności 12 l. 4. Pokrywa uruchamiana przyciskiem nożnym. 5. Masywne, wytrzymałe dno. 6. Kosz oznaczony pod spodem kodem kreskowym wyrobu oraz symbolem Zamawiającego WP / 7. Wzór kosza: Stół konferencyjny na metalowej podstawie składany WP1-48 Poz szt. 1. Stół konferencyjny o wym. 750x1600x800 mm (wys. x szer. x gł.) wykonany wg przedstawionych przykładowych wzorów. 23

24 1. Stoły muszą posiadać funkcję łączenia ze sobą na krótszych krawędziach, przemieszczenia na kółkach w stanie rozłożonym jak i złożonym, do sztaplowania bocznego. 2. Podstawa stelaża metalowa wykonana z giętych rur stalowych chromowanych, w kształcie odwróconej litery Y, połączona poziomym wspornikiem, wyposażona w mechanizm składania blatu uruchamiany dźwignią umieszczoną pod blatem oraz blokadą w pozycji poziomo i pionowo. Od spodu stelaż osadzony na kółkach Ø 65 mm, w tym dwa kółka z blokadą. 3. Blat stołu i łącznika wykonany z płyty laminowanej z fakturą drewna o gr. 25 mm. Na zastosowaną płytę należy przedstawić ważny atest potwierdzający wymagania higieniczności. Blat stołu i łącznika wykonany z płyty w kolorze wybranym przez Zamawiającego orzech caravaggio (przedstawić do wyboru wzory płyt Zamawiającemu). Płyta wykonana w klasie higieniczności E1 potwierdzona właściwym atestem. 4. Obrzeża blatu i łącznika okleinowane doklejką PCV o gr. 2 mm. z zaokrąglonymi krawędziami w kolorze blatu. 5. Pod blatem i łącznikiem wykonane zaczepy umożliwiające zestawianie stołów od strony krótszych krawędzi. 6. Stoły i łączniki muszą spełniać następujące wymagania: a) bezpieczeństwa zgodnie z EN , b) wymagania stateczności i wytrzymałości konstrukcji zgodnie z EN , c) wytrzymałości i trwałości części ruchomych zgodnie z EN 14074, d) wymiary zgodnie z EN 527-1, e) mechaniczne zgodnie z EN Na potwierdzenie spełnienia wymaganych norm należy wraz z pierwszym egzemplarzem stołu i łącznika przedstawić ważne atesty lub raporty z badań dotyczące bezpieczeństwa oraz wytrzymałości i stateczności (nie starsze niż pięć lat). 10. Na każdym stole i łączniku pod blatem oznaczenie kodem kreskowym wyrobu oraz symbolem katalogowym Zamawiającego czcionką o kroju technicznym i wysokości 15 mm: WP /.. Stół 24

25 Zaczep: Stół kasynowy, klubowy, świetlicowy na metalowej podstawie WP3-35 Poz. 3 1 szt. 1. Stół o wymiarach: 760x1200x800 mm (wys. x szer. x gł.) wykonany zgodnie z przykładowym wzorem i opisem. 2. Blat stołu wykonany z płyty o grubości min. 25 mm. 3. Blat stolika wykonany z płyty laminowanej dwustronnie o grubości 25 mm, łączony ze stelażem za pomocą 4 wkrętów M6 zagłębionymi w stelażu, wkręcanych we wkrętkę (mufę) M6x17 mocowaną do blatu (po dwa na bok stołu). Otwory pod wkręt zaślepione zaśplepkami PCV. 4. Blat mocowany do stelaża od spodu min. 8 wkrętami 5. Nogi stelaża z profili zamkniętych o przekroju 25 x 25 mm i gr. 2 mm. 6. Stelaż chromowany. 7. Od spodu stopka do poziomowania i regulacji wysokości. 8. Stół oznaczony pod spodem blatu kodem kreskowym oraz symbolem Zamawiającego WP / Przykładowy wzór stołu: 25
