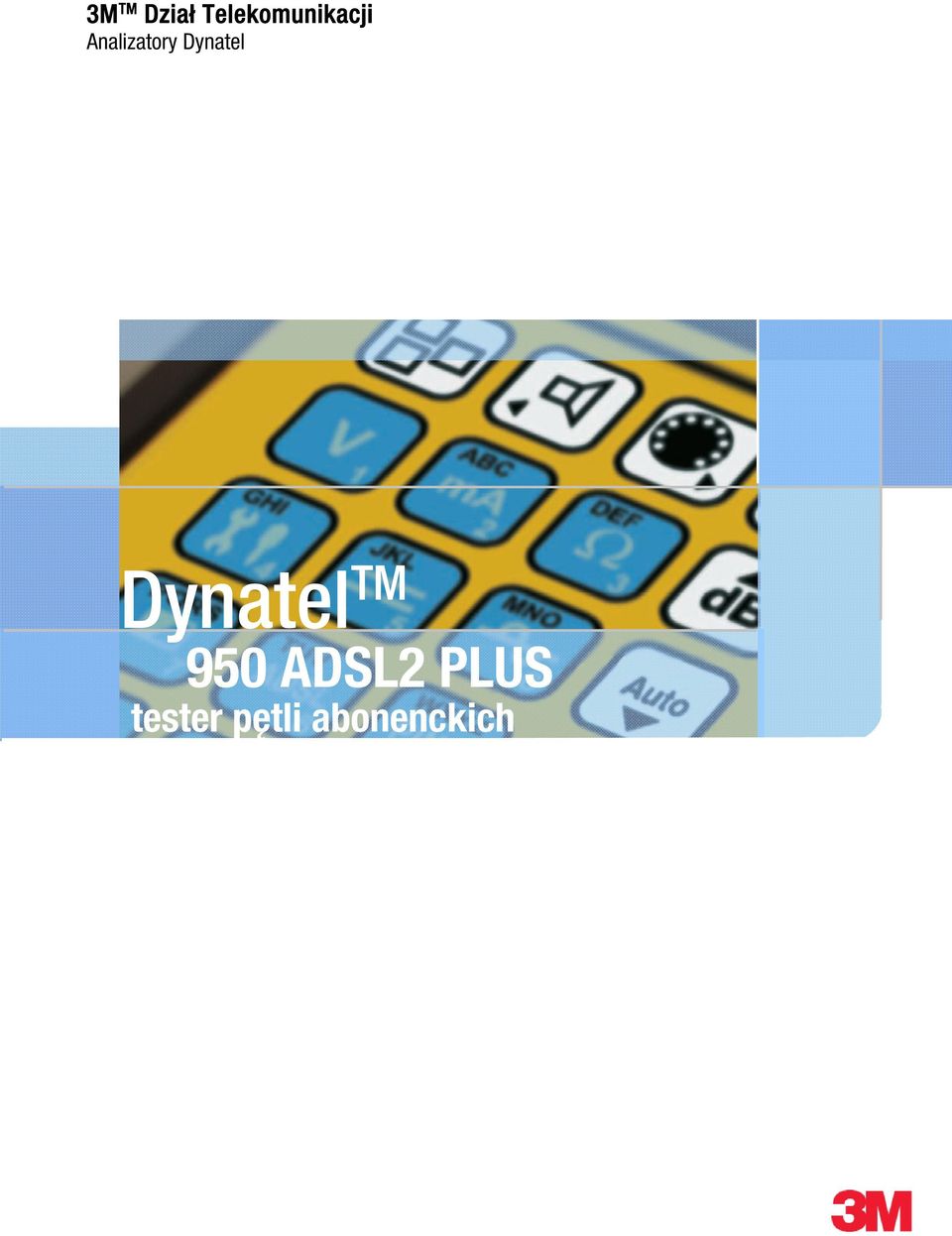

3M TM Dział Telekomunikacji Analizatory Dynatel. Dynatel TM 950 ADSL2 PLUS. tester pętli abonenckich

Transkrypt

1 3M TM Dział Telekomunikacji Analizatory Dynatel 950 ADSL2 PLUS Dynatel TM tester pętli abonenckich

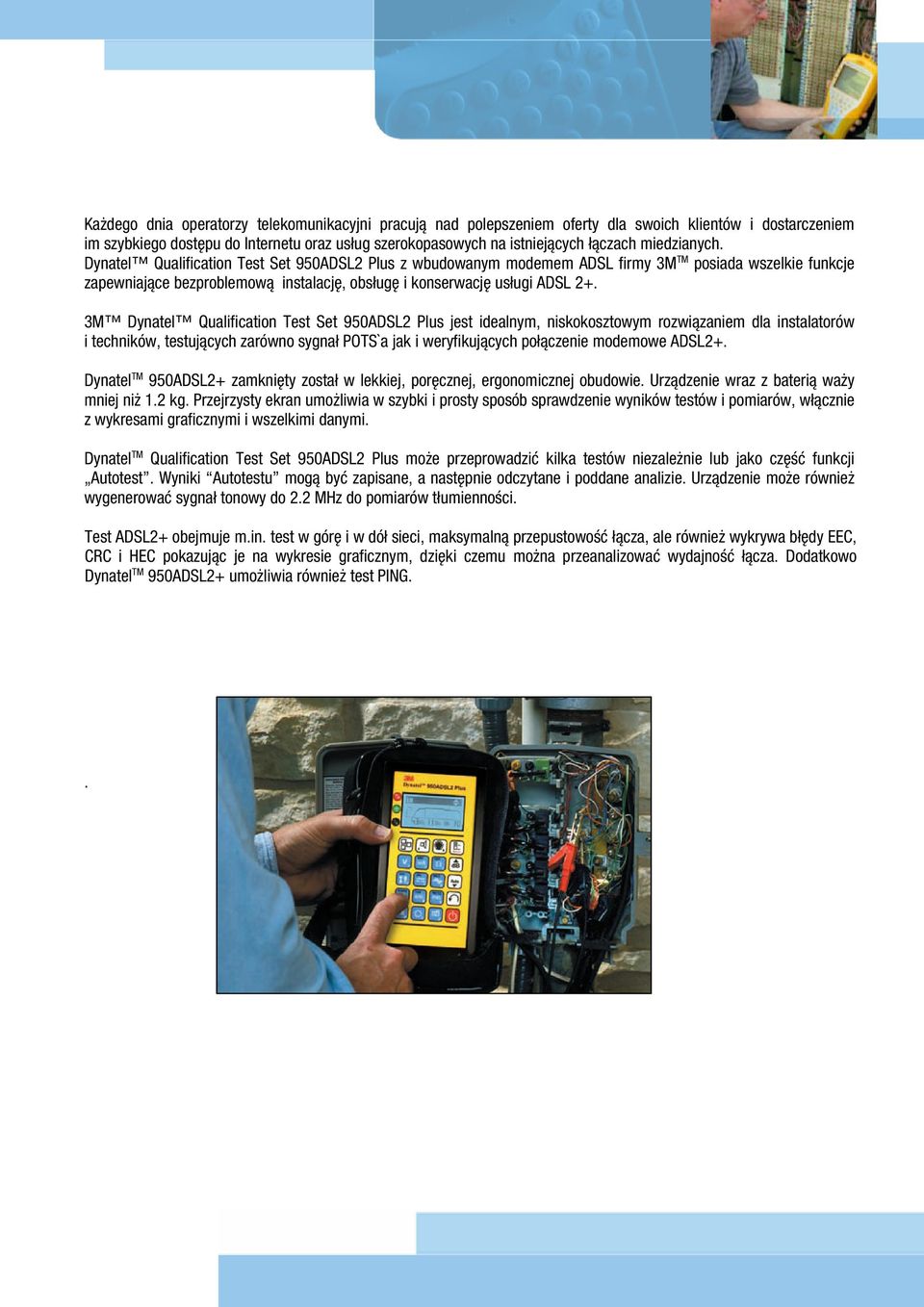

2 Każdego dnia operatorzy telekomunikacyjni pracują nad polepszeniem oferty dla swoich klientów i dostarczeniem im szybkiego dostępu do Internetu oraz usług szerokopasowych na istniejących łączach miedzianych. Dynatel Qualification Test Set 950ADSL2 Plus z wbudowanym modemem ADSL firmy 3M TM posiada wszelkie funkcje zapewniające bezproblemową instalację, obsługę i konserwację usługi ADSL 2+. 3M Dynatel Qualification Test Set 950ADSL2 Plus jest idealnym, niskokosztowym rozwiązaniem dla instalatorów i techników, testujących zarówno sygnał POTS`a jak i weryfikujących połączenie modemowe ADSL2+. Dynatel TM 950ADSL2+ zamknięty został w lekkiej, poręcznej, ergonomicznej obudowie. Urządzenie wraz z baterią waży mniej niż 1.2 kg. Przejrzysty ekran umożliwia w szybki i prosty sposób sprawdzenie wyników testów i pomiarów, włącznie z wykresami graficznymi i wszelkimi danymi. Dynatel TM Qualification Test Set 950ADSL2 Plus może przeprowadzić kilka testów niezależnie lub jako część funkcji Autotest. Wyniki Autotestu mogą być zapisane, a następnie odczytane i poddane analizie. Urządzenie może również wygenerować sygnał tonowy do 2.2 MHz do pomiarów tłumienności. Test ADSL2+ obejmuje m.in. test w górę i w dół sieci, maksymalną przepustowość łącza, ale również wykrywa błędy EEC, CRC i HEC pokazując je na wykresie graficznym, dzięki czemu można przeanalizować wydajność łącza. Dodatkowo Dynatel TM 950ADSL2+ umożliwia również test PING..

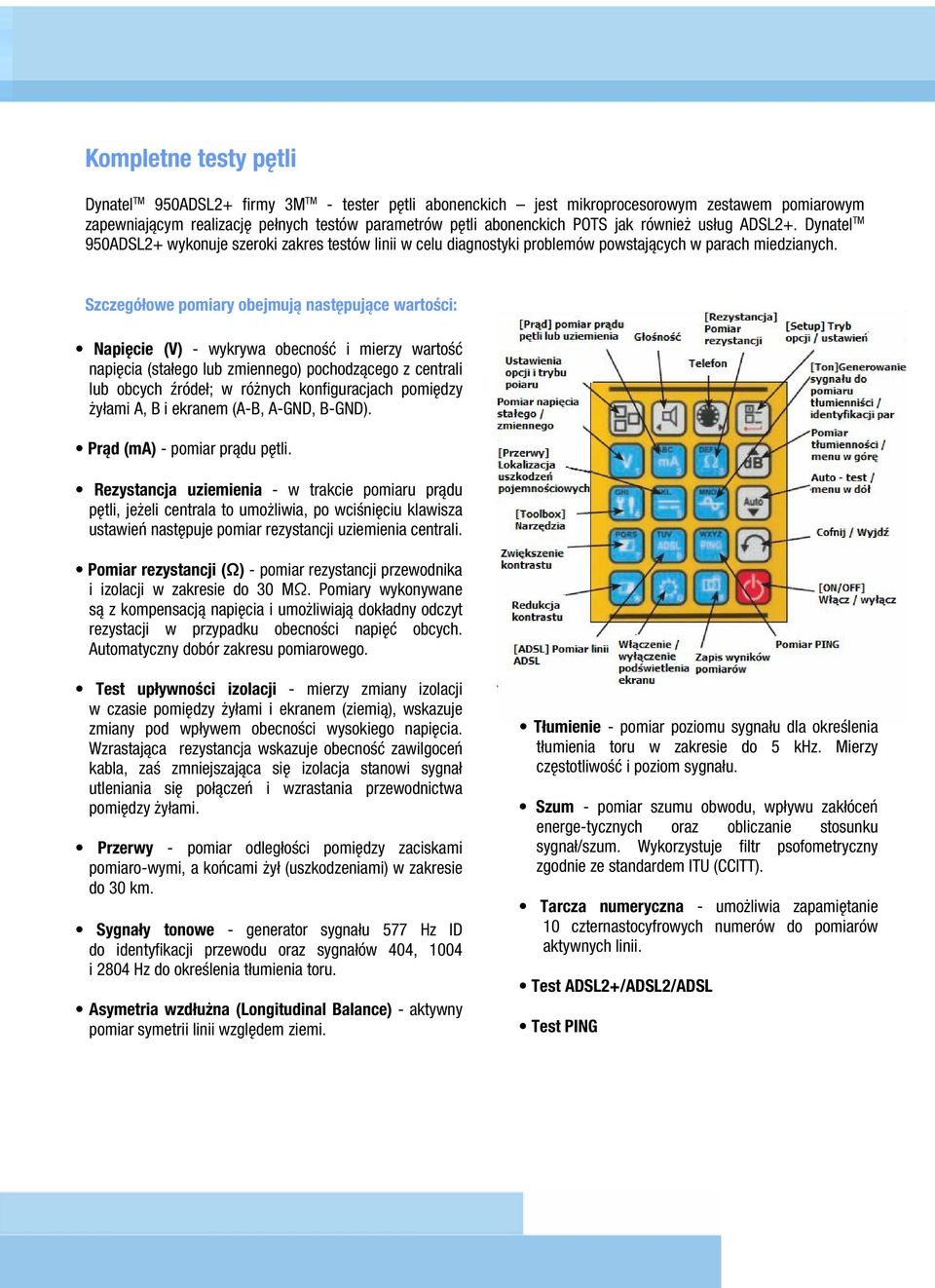

3 Kompletne testy pętli Dynatel TM 950ADSL2+ firmy 3M TM - tester pętli abonenckich jest mikroprocesorowym zestawem pomiarowym zapewniającym realizację pełnych testów parametrów pętli abonenckich POTS jak również usług ADSL2+. Dynatel TM 950ADSL2+ wykonuje szeroki zakres testów linii w celu diagnostyki problemów powstających w parach miedzianych. Szczegółowe pomiary obejmują następujące wartości: Napięcie (V) - wykrywa obecność i mierzy wartość napięcia (stałego lub zmiennego) pochodzącego z centrali lub obcych źródeł; w różnych konfiguracjach pomiędzy żyłami A, B i ekranem (A-B, A-GND, B-GND). Prąd (ma) - pomiar prądu pętli. Rezystancja uziemienia - w trakcie pomiaru prądu pętli, jeżeli centrala to umożliwia, po wciśnięciu klawisza ustawień następuje pomiar rezystancji uziemienia centrali. Pomiar rezystancji (Ω) - pomiar rezystancji przewodnika i izolacji w zakresie do 30 MΩ. Pomiary wykonywane są z kompensacją napięcia i umożliwiają dokładny odczyt rezystacji w przypadku obecności napięć obcych. Automatyczny dobór zakresu pomiarowego. Test upływności izolacji - mierzy zmiany izolacji w czasie pomiędzy żyłami i ekranem (ziemią), wskazuje zmiany pod wpływem obecności wysokiego napięcia. Wzrastająca rezystancja wskazuje obecność zawilgoceń kabla, zaś zmniejszająca się izolacja stanowi sygnał utleniania się połączeń i wzrastania przewodnictwa pomiędzy żyłami. Przerwy - pomiar odległości pomiędzy zaciskami pomiaro-wymi, a końcami żył (uszkodzeniami) w zakresie do 30 km. Sygnały tonowe - generator sygnału 577 Hz ID do identyfikacji przewodu oraz sygnałów 404, 1004 i 2804 Hz do określenia tłumienia toru. Asymetria wzdłużna (Longitudinal Balance) - aktywny pomiar symetrii linii względem ziemi. Tłumienie - pomiar poziomu sygnału dla określenia tłumienia toru w zakresie do 5 khz. Mierzy częstotliwość i poziom sygnału. Szum - pomiar szumu obwodu, wpływu zakłóceń energe-tycznych oraz obliczanie stosunku sygnał/szum. Wykorzystuje filtr psofometryczny zgodnie ze standardem ITU (CCITT). Tarcza numeryczna - umożliwia zapamiętanie 10 czternastocyfrowych numerów do pomiarów aktywnych linii. Test ADSL2+/ADSL2/ADSL Test PING

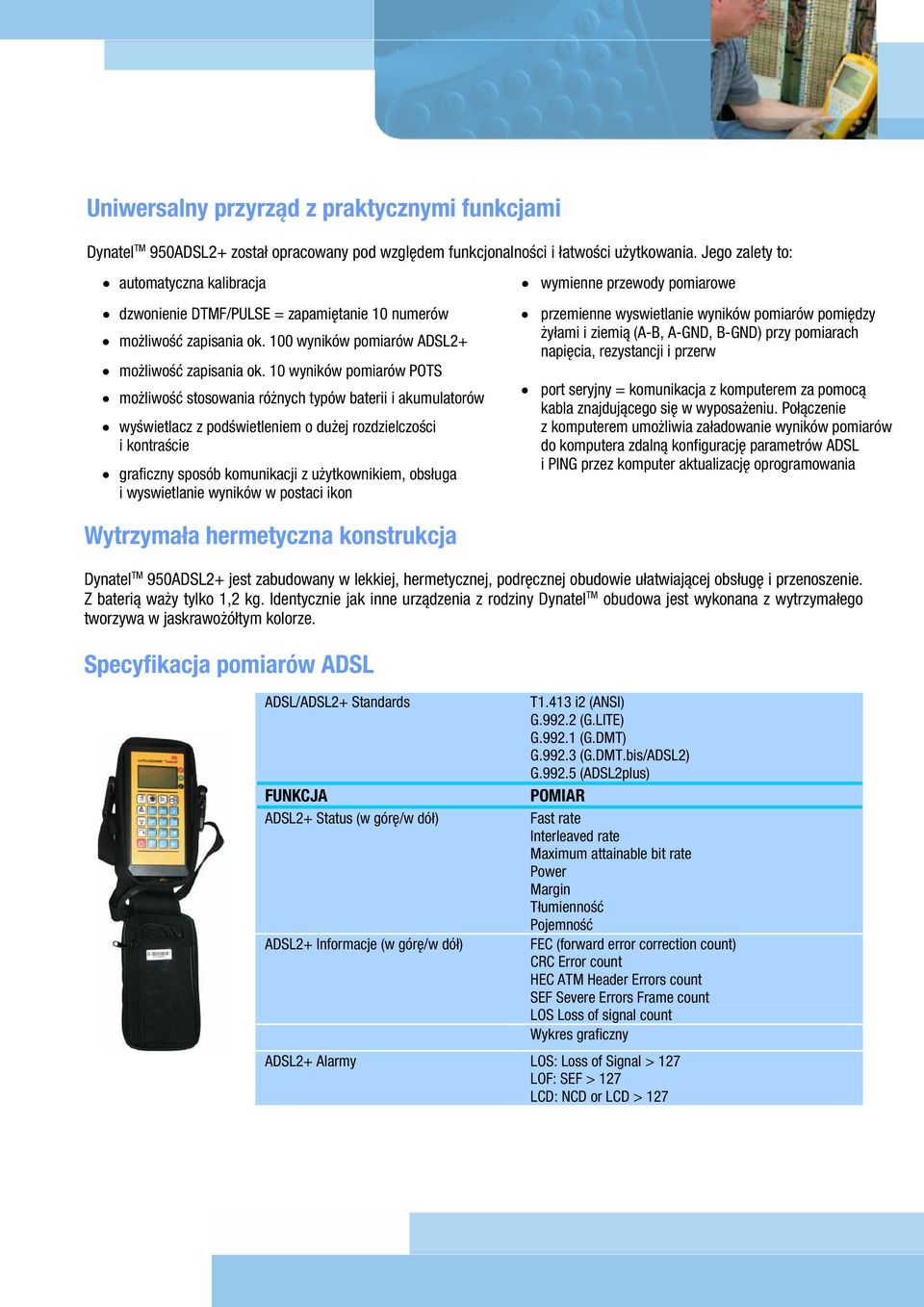

4 Uniwersalny przyrząd z praktycznymi funkcjami Dynatel TM 950ADSL2+ został opracowany pod względem funkcjonalności i łatwości użytkowania. Jego zalety to: automatyczna kalibracja dzwonienie DTMF/PULSE = zapamiętanie 10 numerów możliwość zapisania ok. 100 wyników pomiarów ADSL2+ możliwość zapisania ok. 10 wyników pomiarów POTS możliwość stosowania różnych typów baterii i akumulatorów wyświetlacz z podświetleniem o dużej rozdzielczości i kontraście graficzny sposób komunikacji z użytkownikiem, obsługa i wyswietlanie wyników w postaci ikon wymienne przewody pomiarowe przemienne wyswietlanie wyników pomiarów pomiędzy żyłami i ziemią (A-B, A-GND, B-GND) przy pomiarach napięcia, rezystancji i przerw port seryjny = komunikacja z komputerem za pomocą kabla znajdującego się w wyposażeniu. Połączenie z komputerem umożliwia załadowanie wyników pomiarów do komputera zdalną konfigurację parametrów ADSL i PING przez komputer aktualizację oprogramowania Wytrzymała hermetyczna konstrukcja Dynatel TM 950ADSL2+ jest zabudowany w lekkiej, hermetycznej, podręcznej obudowie ułatwiającej obsługę i przenoszenie. Z baterią waży tylko 1,2 kg. Identycznie jak inne urządzenia z rodziny Dynatel TM obudowa jest wykonana z wytrzymałego tworzywa w jaskrawożółtym kolorze. Specyfikacja pomiarów ADSL ADSL/ADSL2+ Standards FUNKCJA ADSL2+ Status (w górę/w dół) ADSL2+ Informacje (w górę/w dół) T1.413 i2 (ANSI) G (G.LITE) G (G.DMT) G (G.DMT.bis/ADSL2) G (ADSL2plus) POMIAR Fast rate Interleaved rate Maximum attainable bit rate Power Margin Tłumienność Pojemność FEC (forward error correction count) CRC Error count HEC ATM Header Errors count SEF Severe Errors Frame count LOS Loss of signal count Wykres graficzny ADSL2+ Alarmy LOS: Loss of Signal > 127 LOF: SEF > 127 LCD: NCD or LCD > 127

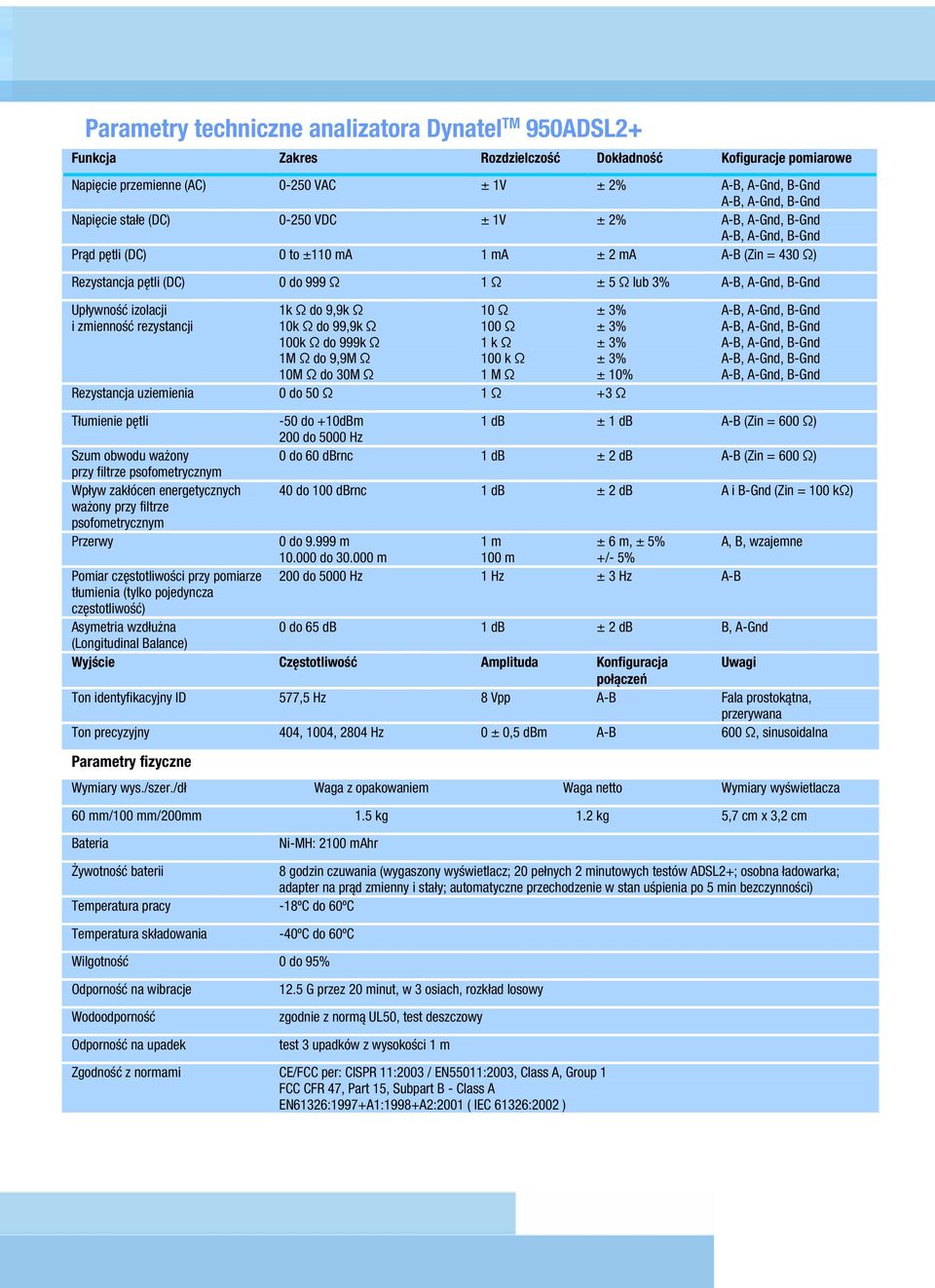

5 Parametry techniczne analizatora Dynatel TM 950ADSL2+ Funkcja Zakres Rozdzielczość Dokładność Kofiguracje pomiarowe Napięcie przemienne (AC) VAC ± 1V ± 2% Napięcie stałe (DC) VDC ± 1V ± 2% Prąd pętli (DC) 0 to ±110 ma 1 ma ± 2 ma A-B (Zin = 430 Ω) Rezystancja pętli (DC) 0 do 999 Ω 1 Ω ± 5 Ω lub 3% Upływność izolacji i zmienność rezystancji 1k Ω do 9,9k Ω 10k Ω do 99,9k Ω 100k Ω do 999k Ω 1M Ω do 9,9M Ω 10M Ω do 30M Ω 10 Ω 100 Ω 1 k Ω 100 k Ω 1 M Ω ± 10% Rezystancja uziemienia 0 do 50 Ω 1 Ω +3 Ω Tłumienie pętli Szum obwodu ważony przy filtrze psofometrycznym Wpływ zakłócen energetycznych ważony przy filtrze psofometrycznym Przerwy Pomiar częstotliwości przy pomiarze tłumienia (tylko pojedyncza częstotliwość) Asymetria wzdłużna (Longitudinal Balance) -50 do +10dBm 1 db ± 1 db A-B (Zin = 600 Ω) 200 do 5000 Hz 0 do 60 dbrnc 1 db ± 2 db A-B (Zin = 600 Ω) 40 do 100 dbrnc 1 db ± 2 db A i B-Gnd (Zin = 100 kω) 0 do m 1 m ± 6 m, ± 5% A, B, wzajemne do m 100 m +/- 5% 200 do 5000 Hz 1 Hz ± 3 Hz A-B 0 do 65 db 1 db ± 2 db B, A-Gnd Wyjście Częstotliwość Amplituda Konfiguracja Uwagi połączeń Ton identyfikacyjny ID 577,5 Hz 8 Vpp A-B Fala prostokątna, przerywana Ton precyzyjny 404, 1004, 2804 Hz 0 ± 0,5 dbm A-B 600 Ω, sinusoidalna Parametry fizyczne Wymiary wys./szer./dł Waga z opakowaniem Waga netto Wymiary wyświetlacza 60 mm/100 mm/200mm 1.5 kg 1.2 kg 5,7 cm x 3,2 cm Bateria Ni-MH: 2100 mahr Żywotność baterii 8 godzin czuwania (wygaszony wyświetlacz; 20 pełnych 2 minutowych testów ADSL2+; osobna ładowarka; adapter na prąd zmienny i stały; automatyczne przechodzenie w stan uśpienia po 5 min bezczynności) Temperatura pracy -18ºC do 60ºC Temperatura składowania -40ºC do 60ºC Wilgotność 0 do 95% Odporność na wibracje Wodoodporność Odporność na upadek 12.5 G przez 20 minut, w 3 osiach, rozkład losowy zgodnie z normą UL50, test deszczowy test 3 upadków z wysokości 1 m Zgodność z normami CE/FCC per: CISPR 11:2003 / EN55011:2003, Class A, Group 1 FCC CFR 47, Part 15, Subpart B - Class A EN61326:1997+A1:1998+A2:2001 ( IEC 61326:2002 )
