1 KOMBAJN DE LUX + DERMOMASSAGER + LIPO CAVITATION + ULTRA CAVI SONIC + RADIO FREQUENCY + MICRODERMABRASION + MESOTHERAPY + AS Wielofunkcyjny aparat do podciśnieniowego masażu ciała, liposukcji ultradźwiękowej, peelingu kawitacyjnego i sonoforezy, liftingu falami radiowymi, mikrodermabrazji diamentowej, mezoterapii bezigłowej, diagnostyki skóry. version 14/04/2014

2 CLARENA Sp. z o.o. Sp. K. ul. Wilczycka 4c Wroclaw, Wilczyce Poland Made in E.U.

3 Spis treści: I. INFORMACJE OGÓLNE 5 1. ZASTOSOWANIE 5 2. WARUNKI UŻYTKOWANIA URZĄDZENIA 5 3. OBOWIĄZKI UŻYTKOWNIKA 5 4. PARAMETRY TECHNICZNE URZĄDZENIA 5 5. OPIS URZĄDZENIA 6 6. WYBÓR JĘZYKA I ODPOWIEDNIEGO PROGRAMU 6 7. PANEL DOTYKOWY 6 II. ANALIZATOR SKÓRY 8 1. ZASADA DZIAŁANIA 8 2. DANE TECHNICZNE 8 3. USTAWIENIA PARAMETRÓW ZABIEGU 8 4. KONSERWACJA I DEZYNFEKCJA 8 III. MIKRODERMABRAZJA 9 1. ZASADA DZIAŁANIA 9 2. DANE TECHNICZNE 9 3. PANEL URZĄDZENIA 9 4. USTAWIENIA PARAMETRÓW ZABIEGU 9 5. KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 10 IV. MEZOTERAPIA ZASADA DZIAŁANIA DANE TECHNICZNE PANEL URZĄDZENIA USTAWIENIA PARAMETRÓW ZABIEGU KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 13 V. ULTRA SONIC ZASADA DZIAŁANIA DANE TECHNICZNE PANEL URZĄDZENIA USTAWIENIA PARAMETRÓW ZABIEGU PEELING KAWITACYJNY ULTRA SONIC HF KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 16 VI. FALE RADIOWE ZASADA DZIAŁANIA DANE TECHNICZNE PANEL URZĄDZENIA USTAWIENIA PARAMETRÓW ZABIEGU KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 18 VII. LIPOSUKCJA ZASADA DZIAŁANIA DANE TECHNICZNE PANEL URZĄDZENIA USTAWIENIA PARAMETRÓW ZABIEGU KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 20 VIII. DERMOMASAŻER ZASADA DZIAŁANIA DANE TECHNICZNE PANEL URZĄDZENIA USTAWIENIA PARAMETRÓW ZABIEGU KONSERWACJA I DEZYNFEKCJA WSKAZANIA PRZECIWWSKAZANIA 22 IX. WARUNKI UŻYTKOWANIA SPRZĘTU TRANSPORT PRZEGLĄDY I KONTROLE STANU TECHNICZNEGO CZAS ŻYCIA URZĄDZENIA I UTYLIZACJA OZNAKOWANIE WYSTĘPUJĄCE NA WYROBIE OZNAKOWANIE WYSTĘPUJĄCE WEWNĄTRZ URZĄDZENIA WARUNKI GWARANCJI PROBLEMY W DZIAŁANIU URZĄDZENIA 24 3

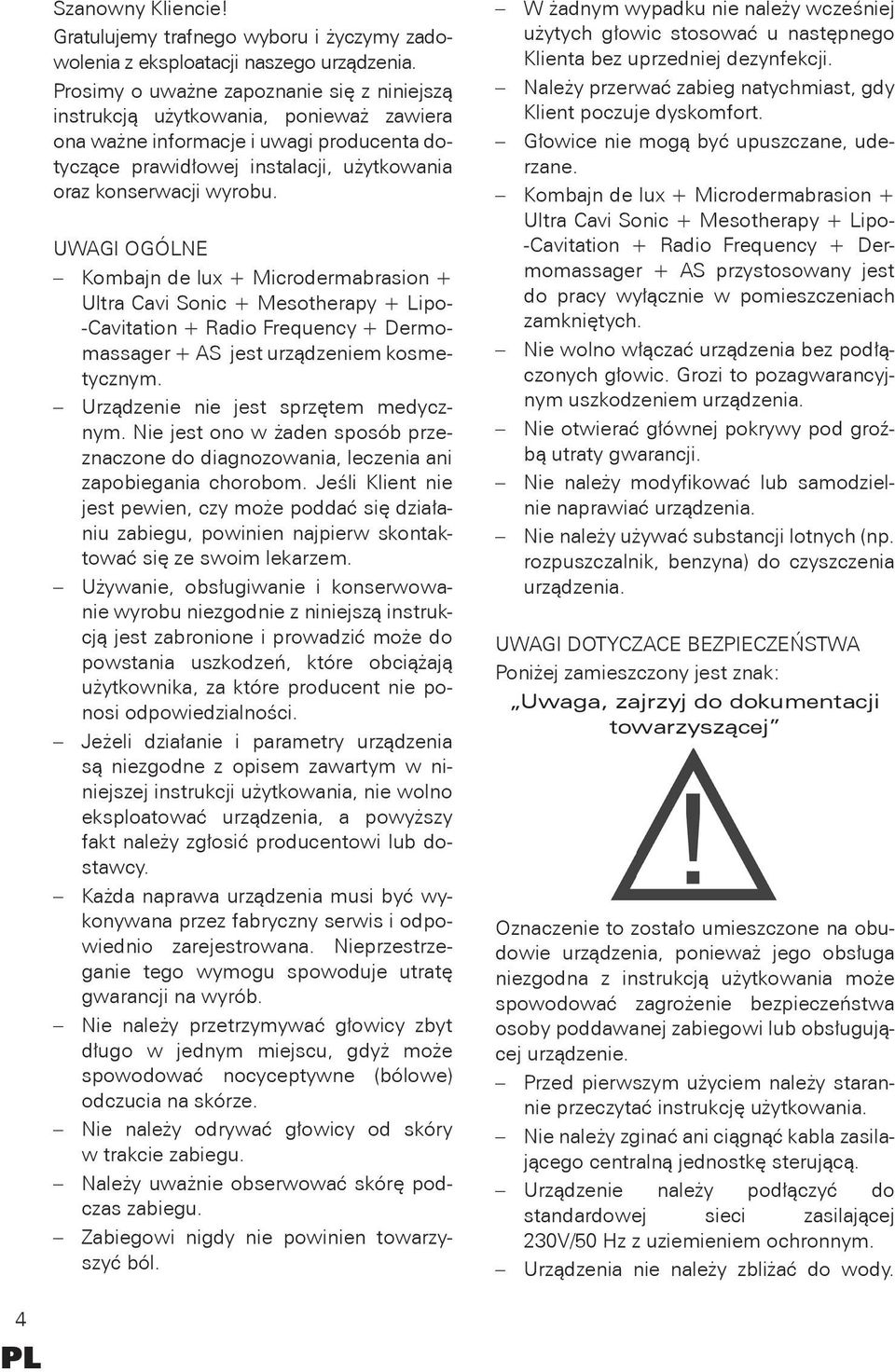

4 Szanowny Kliencie! Gratulujemy trafnego wyboru i życzymy zadowolenia z eksploatacji naszego urządzenia. Prosimy o uważne zapoznanie się z niniejszą instrukcją użytkowania, ponieważ zawiera ona ważne informacje i uwagi producenta dotyczące prawidłowej instalacji, użytkowania oraz konserwacji wyrobu. UWAGI OGÓLNE Kombajn de lux + Microdermabrasion + Ultra Cavi Sonic + Mesotherapy + Lipo- -Cavitation + Radio Frequency + Dermomassager + AS jest urządzeniem kosmetycznym. Urządzenie nie jest sprzętem medycznym. Nie jest ono w żaden sposób przeznaczone do diagnozowania, leczenia ani zapobiegania chorobom. Jeśli Klient nie jest pewien, czy może poddać się działaniu zabiegu, powinien najpierw skontaktować się ze swoim lekarzem. Używanie, obsługiwanie i konserwowanie wyrobu niezgodnie z niniejszą instrukcją jest zabronione i prowadzić może do powstania uszkodzeń, które obciążają użytkownika, za które producent nie ponosi odpowiedzialności. Jeżeli działanie i parametry urządzenia są niezgodne z opisem zawartym w niniejszej instrukcji użytkowania, nie wolno eksploatować urządzenia, a powyższy fakt należy zgłosić producentowi lub dostawcy. Każda naprawa urządzenia musi być wykonywana przez fabryczny serwis i odpowiednio zarejestrowana. Nieprzestrzeganie tego wymogu spowoduje utratę gwarancji na wyrób. Nie należy przetrzymywać głowicy zbyt długo w jednym miejscu, gdyż może spowodować nocyceptywne (bólowe) odczucia na skórze. Nie należy odrywać głowicy od skóry w trakcie zabiegu. Należy uważnie obserwować skórę podczas zabiegu. Zabiegowi nigdy nie powinien towarzyszyć ból. W żadnym wypadku nie należy wcześniej użytych głowic stosować u następnego Klienta bez uprzedniej dezynfekcji. Należy przerwać zabieg natychmiast, gdy Klient poczuje dyskomfort. Głowice nie mogą być upuszczane, uderzane. Kombajn de lux + Microdermabrasion + Ultra Cavi Sonic + Mesotherapy + Lipo- -Cavitation + Radio Frequency + Dermomassager + AS przystosowany jest do pracy wyłącznie w pomieszczeniach zamkniętych. Nie wolno włączać urządzenia bez podłączonych głowic. Grozi to pozagwarancyjnym uszkodzeniem urządzenia. Nie otwierać głównej pokrywy pod groźbą utraty gwarancji. Nie należy modyfikować lub samodzielnie naprawiać urządzenia. Nie należy używać substancji lotnych (np. rozpuszczalnik, benzyna) do czyszczenia urządzenia. UWAGI DOTYCZACE BEZPIECZEŃSTWA Poniżej zamieszczony jest znak: Uwaga, zajrzyj do dokumentacji towarzyszącej Oznaczenie to zostało umieszczone na obudowie urządzenia, ponieważ jego obsługa niezgodna z instrukcją użytkowania może spowodować zagrożenie bezpieczeństwa osoby poddawanej zabiegowi lub obsługującej urządzenie. Przed pierwszym użyciem należy starannie przeczytać instrukcję użytkowania. Nie należy zginać ani ciągnąć kabla zasilającego centralną jednostkę sterującą. Urządzenie należy podłączyć do standardowej sieci zasilającej 230V/50 Hz z uziemieniem ochronnym. Urządzenia nie należy zbliżać do wody. 4

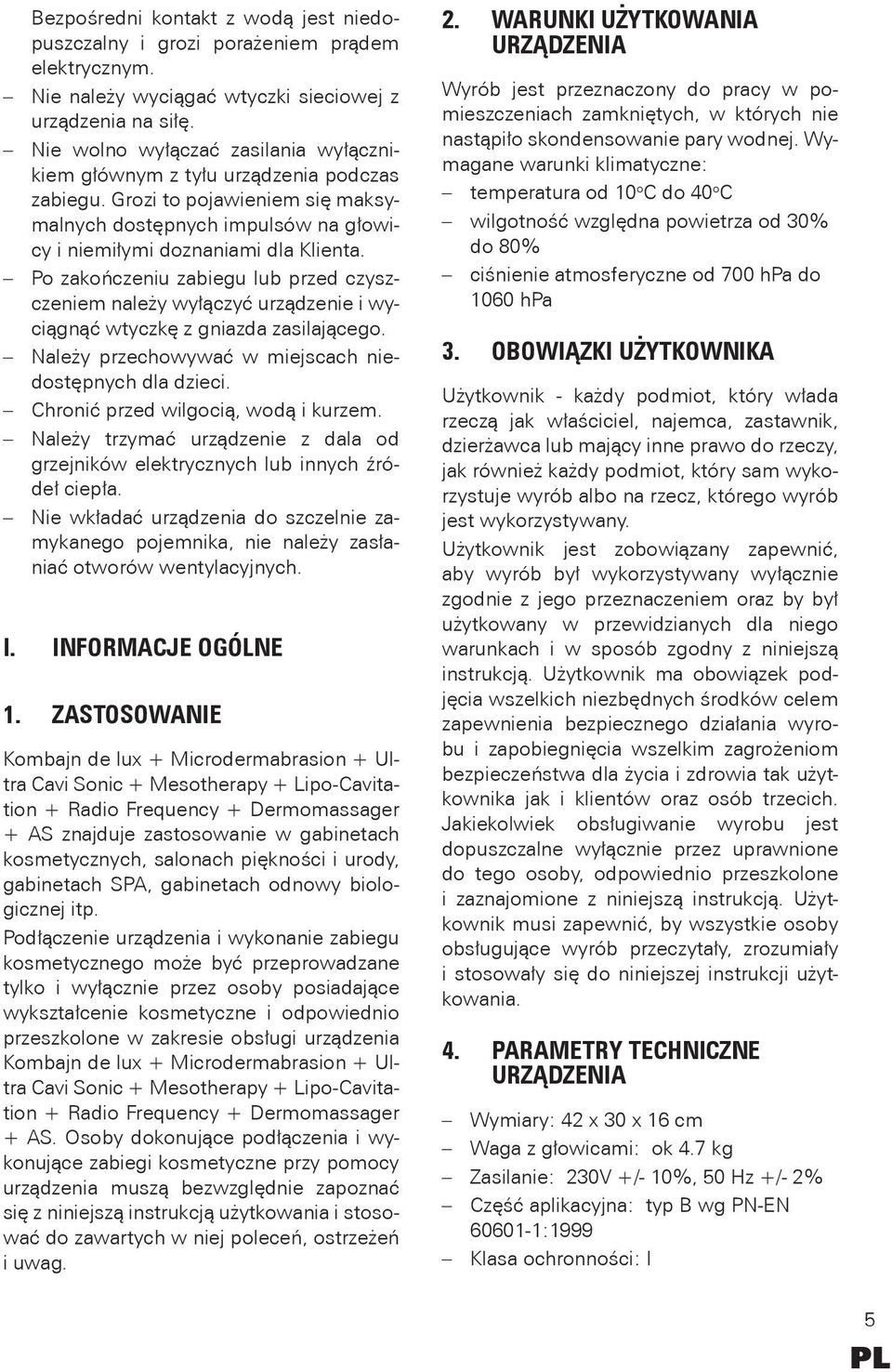

5 Bezpośredni kontakt z wodą jest niedopuszczalny i grozi porażeniem prądem elektrycznym. Nie należy wyciągać wtyczki sieciowej z urządzenia na siłę. Nie wolno wyłączać zasilania wyłącznikiem głównym z tyłu urządzenia podczas zabiegu. Grozi to pojawieniem się maksymalnych dostępnych impulsów na głowicy i niemiłymi doznaniami dla Klienta. Po zakończeniu zabiegu lub przed czyszczeniem należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda zasilającego. Należy przechowywać w miejscach niedostępnych dla dzieci. Chronić przed wilgocią, wodą i kurzem. Należy trzymać urządzenie z dala od grzejników elektrycznych lub innych źródeł ciepła. Nie wkładać urządzenia do szczelnie zamykanego pojemnika, nie należy zasłaniać otworów wentylacyjnych. I. INFORMACJE OGÓLNE 1. ZASTOSOWANIE Kombajn de lux + Microdermabrasion + Ultra Cavi Sonic + Mesotherapy + Lipo-Cavitation + Radio Frequency + Dermomassager + AS znajduje zastosowanie w gabinetach kosmetycznych, salonach piękności i urody, gabinetach SPA, gabinetach odnowy biologicznej itp. Podłączenie urządzenia i wykonanie zabiegu kosmetycznego może być przeprowadzane tylko i wyłącznie przez osoby posiadające wykształcenie kosmetyczne i odpowiednio przeszkolone w zakresie obsługi urządzenia Kombajn de lux + Microdermabrasion + Ultra Cavi Sonic + Mesotherapy + Lipo-Cavitation + Radio Frequency + Dermomassager + AS. Osoby dokonujące podłączenia i wykonujące zabiegi kosmetyczne przy pomocy urządzenia muszą bezwzględnie zapoznać się z niniejszą instrukcją użytkowania i stosować do zawartych w niej poleceń, ostrzeżeń i uwag. 2. WARUNKI UŻYTKOWANIA URZĄDZENIA Wyrób jest przeznaczony do pracy w pomieszczeniach zamkniętych, w których nie nastąpiło skondensowanie pary wodnej. Wymagane warunki klimatyczne: temperatura od 10 o C do 40 o C wilgotność względna powietrza od 30% do 80% ciśnienie atmosferyczne od 700 hpa do 1060 hpa 3. OBOWIĄZKI UŻYTKOWNIKA Użytkownik - każdy podmiot, który włada rzeczą jak właściciel, najemca, zastawnik, dzierżawca lub mający inne prawo do rzeczy, jak również każdy podmiot, który sam wykorzystuje wyrób albo na rzecz, którego wyrób jest wykorzystywany. Użytkownik jest zobowiązany zapewnić, aby wyrób był wykorzystywany wyłącznie zgodnie z jego przeznaczeniem oraz by był użytkowany w przewidzianych dla niego warunkach i w sposób zgodny z niniejszą instrukcją. Użytkownik ma obowiązek podjęcia wszelkich niezbędnych środków celem zapewnienia bezpiecznego działania wyrobu i zapobiegnięcia wszelkim zagrożeniom bezpieczeństwa dla życia i zdrowia tak użytkownika jak i klientów oraz osób trzecich. Jakiekolwiek obsługiwanie wyrobu jest dopuszczalne wyłącznie przez uprawnione do tego osoby, odpowiednio przeszkolone i zaznajomione z niniejszą instrukcją. Użytkownik musi zapewnić, by wszystkie osoby obsługujące wyrób przeczytały, zrozumiały i stosowały się do niniejszej instrukcji użytkowania. 4. PARAMETRY TECHNICZNE URZĄDZENIA Wymiary: 42 x 30 x 16 cm Waga z głowicami: ok 4.7 kg Zasilanie: 230V +/- 10%, 50 Hz +/- 2% Część aplikacyjna: typ B wg PN-EN :1999 Klasa ochronności: I 5

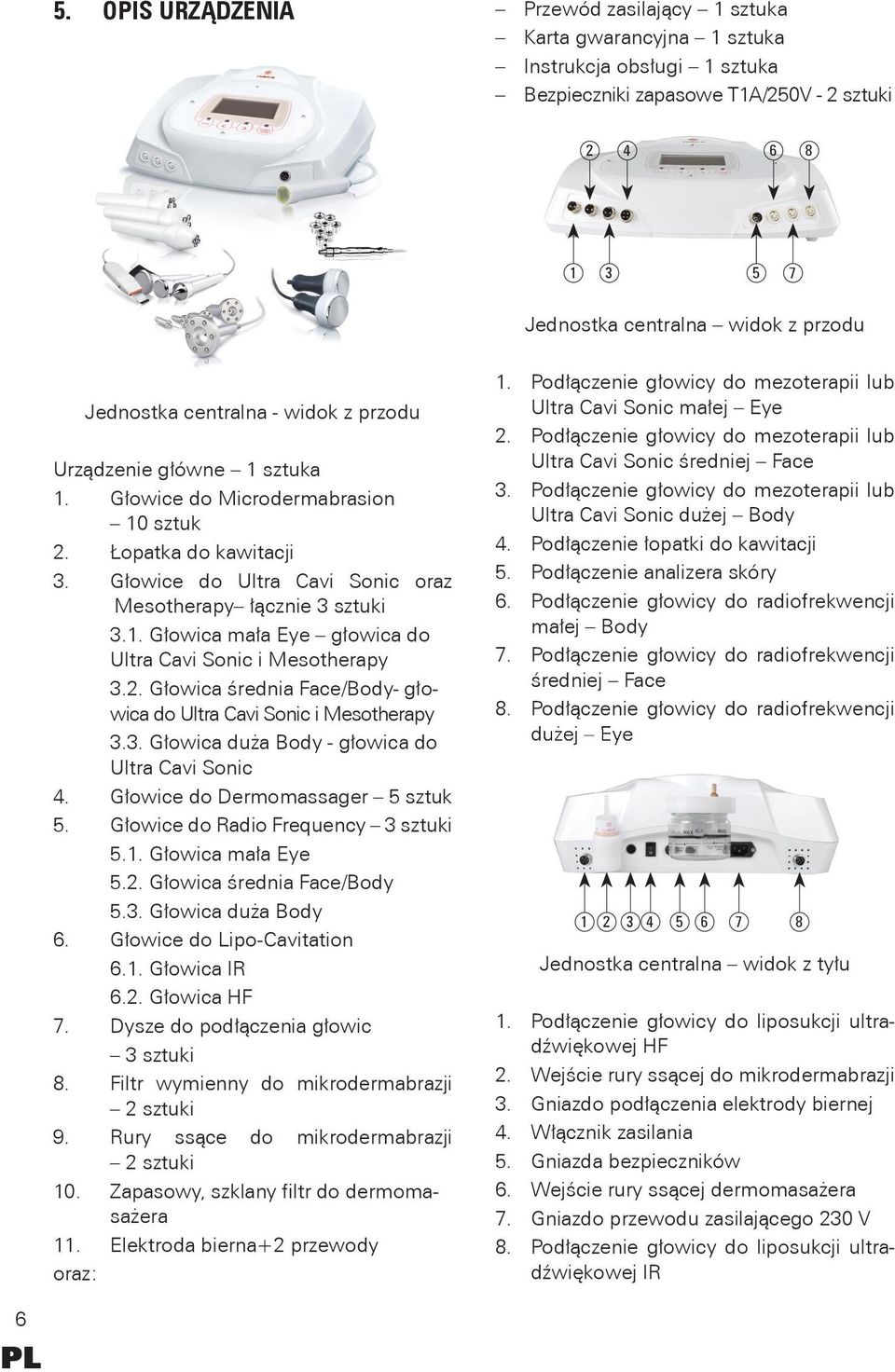

6 5. OPIS URZĄDZENIA Przewód zasilający 1 sztuka Karta gwarancyjna 1 sztuka Instrukcja obsługi 1 sztuka Bezpieczniki zapasowe T1A/250V - 2 sztuki Jednostka centralna widok z przodu Jednostka centralna - widok z przodu Urządzenie główne 1 sztuka 1. Głowice do Microdermabrasion 10 sztuk 2. Łopatka do kawitacji 3. Głowice do Ultra Cavi Sonic oraz Mesotherapy łącznie 3 sztuki 3.1. Głowica mała Eye głowica do Ultra Cavi Sonic i Mesotherapy 3.2. Głowica średnia Face/Body- głowica do Ultra Cavi Sonic i Mesotherapy 3.3. Głowica duża Body - głowica do Ultra Cavi Sonic 4. Głowice do Dermomassager 5 sztuk 5. Głowice do Radio Frequency 3 sztuki 5.1. Głowica mała Eye 5.2. Głowica średnia Face/Body 5.3. Głowica duża Body 6. Głowice do Lipo-Cavitation 6.1. Głowica IR 6.2. Głowica HF 7. Dysze do podłączenia głowic 3 sztuki 8. Filtr wymienny do mikrodermabrazji 2 sztuki 9. Rury ssące do mikrodermabrazji 2 sztuki 10. Zapasowy, szklany filtr do dermomasażera 11. Elektroda bierna+2 przewody oraz: 1. Podłączenie głowicy do mezoterapii lub Ultra Cavi Sonic małej Eye 2. Podłączenie głowicy do mezoterapii lub Ultra Cavi Sonic średniej Face 3. Podłączenie głowicy do mezoterapii lub Ultra Cavi Sonic dużej Body 4. Podłączenie łopatki do kawitacji 5. Podłączenie analizera skóry 6. Podłączenie głowicy do radiofrekwencji małej Body 7. Podłączenie głowicy do radiofrekwencji średniej Face 8. Podłączenie głowicy do radiofrekwencji dużej Eye Jednostka centralna widok z tyłu 1. Podłączenie głowicy do liposukcji ultradźwiękowej HF 2. Wejście rury ssącej do mikrodermabrazji 3. Gniazdo podłączenia elektrody biernej 4. Włącznik zasilania 5. Gniazda bezpieczników 6. Wejście rury ssącej dermomasażera 7. Gniazdo przewodu zasilającego 230 V 8. Podłączenie głowicy do liposukcji ultradźwiękowej IR 6

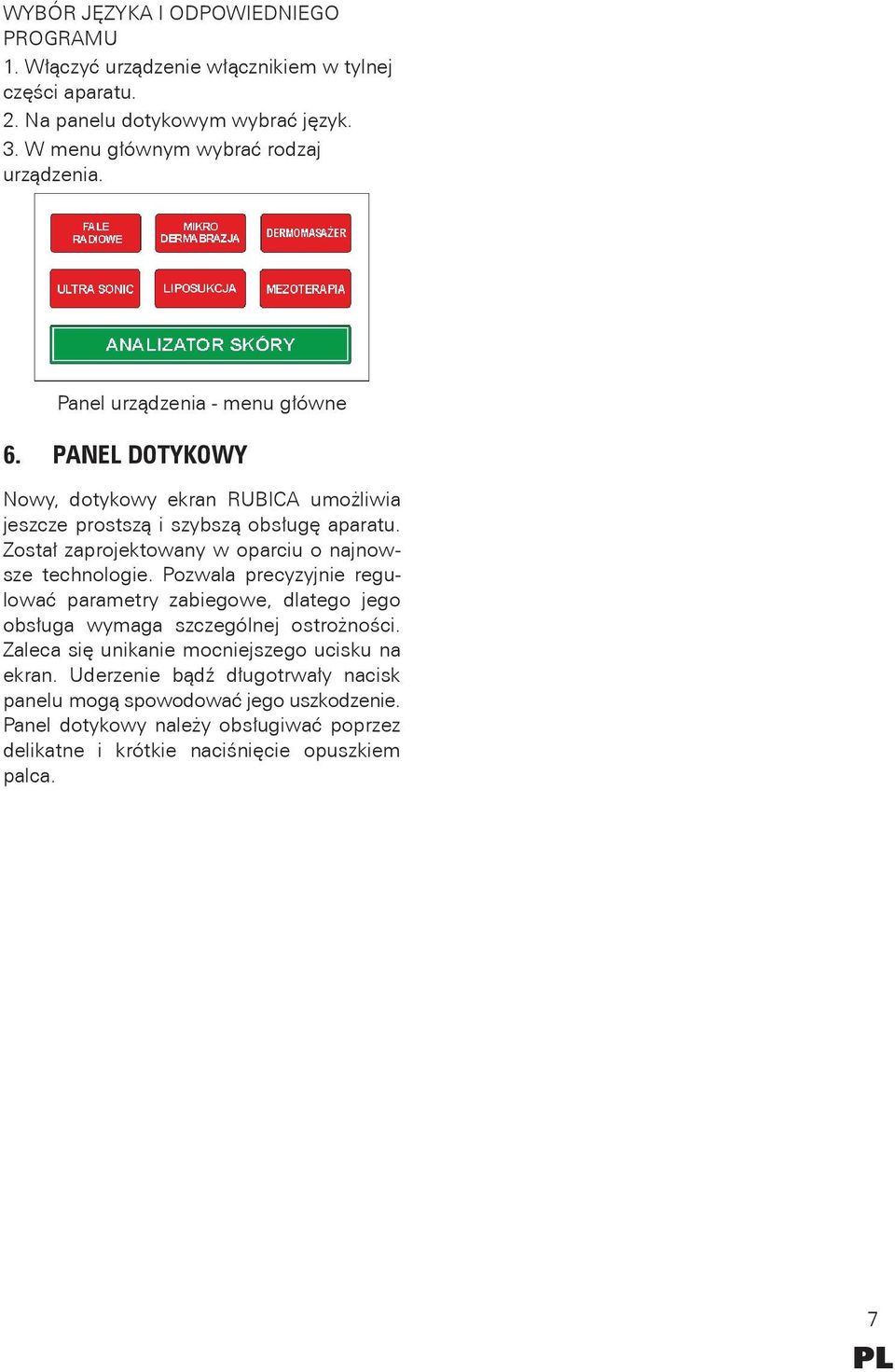

7 WYBÓR JĘZYKA I ODPOWIEDNIEGO PROGRAMU 1. Włączyć urządzenie włącznikiem w tylnej części aparatu. 2. Na panelu dotykowym wybrać język. 3. W menu głównym wybrać rodzaj urządzenia. Panel urządzenia - menu główne 6. PANEL DOTYKOWY Nowy, dotykowy ekran RUBICA umożliwia jeszcze prostszą i szybszą obsługę aparatu. Został zaprojektowany w oparciu o najnowsze technologie. Pozwala precyzyjnie regulować parametry zabiegowe, dlatego jego obsługa wymaga szczególnej ostrożności. Zaleca się unikanie mocniejszego ucisku na ekran. Uderzenie bądź długotrwały nacisk panelu mogą spowodować jego uszkodzenie. Panel dotykowy należy obsługiwać poprzez delikatne i krótkie naciśnięcie opuszkiem palca. 7

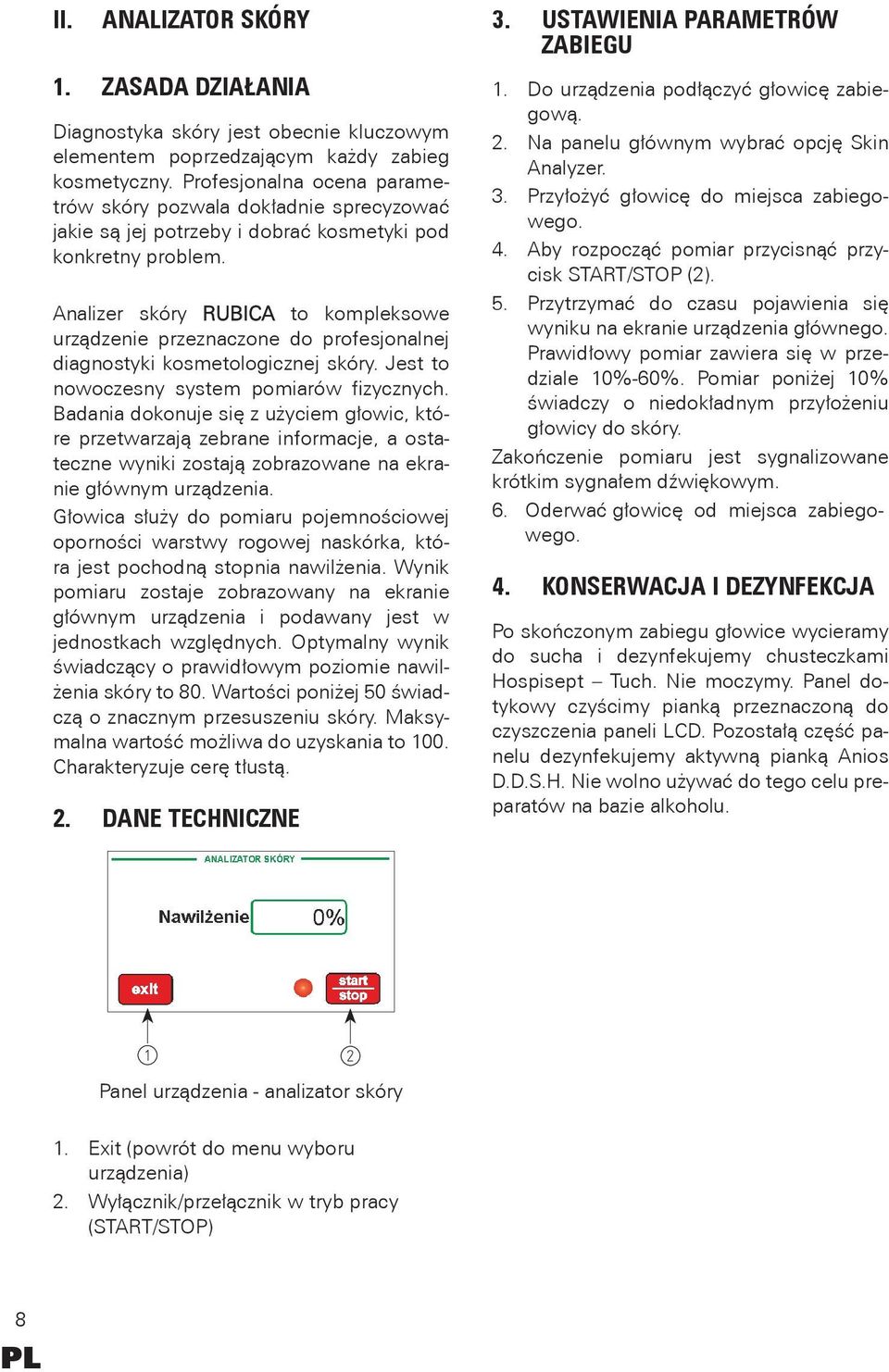

8 II. ANALIZATOR SKÓRY 1. ZASADA DZIAŁANIA Diagnostyka skóry jest obecnie kluczowym elementem poprzedzającym każdy zabieg kosmetyczny. Profesjonalna ocena parametrów skóry pozwala dokładnie sprecyzować jakie są jej potrzeby i dobrać kosmetyki pod konkretny problem. Analizer skóry RUBICA to kompleksowe urządzenie przeznaczone do profesjonalnej diagnostyki kosmetologicznej skóry. Jest to nowoczesny system pomiarów fizycznych. Badania dokonuje się z użyciem głowic, które przetwarzają zebrane informacje, a ostateczne wyniki zostają zobrazowane na ekranie głównym urządzenia. Głowica służy do pomiaru pojemnościowej oporności warstwy rogowej naskórka, która jest pochodną stopnia nawilżenia. Wynik pomiaru zostaje zobrazowany na ekranie głównym urządzenia i podawany jest w jednostkach względnych. Optymalny wynik świadczący o prawidłowym poziomie nawilżenia skóry to 80. Wartości poniżej 50 świadczą o znacznym przesuszeniu skóry. Maksymalna wartość możliwa do uzyskania to 100. Charakteryzuje cerę tłustą. 2. DANE TECHNICZNE 3. USTAWIENIA PARAMETRÓW ZABIEGU 1. Do urządzenia podłączyć głowicę zabiegową. 2. Na panelu głównym wybrać opcję Skin Analyzer. 3. Przyłożyć głowicę do miejsca zabiegowego. 4. Aby rozpocząć pomiar przycisnąć przycisk START/STOP (2). 5. Przytrzymać do czasu pojawienia się wyniku na ekranie urządzenia głównego. Prawidłowy pomiar zawiera się w przedziale 10%-60%. Pomiar poniżej 10% świadczy o niedokładnym przyłożeniu głowicy do skóry. Zakończenie pomiaru jest sygnalizowane krótkim sygnałem dźwiękowym. 6. Oderwać głowicę od miejsca zabiegowego. 4. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. 1 2 Panel urządzenia - analizator skóry 1. Exit (powrót do menu wyboru urządzenia) 2. Wyłącznik/przełącznik w tryb pracy (START/STOP) 8

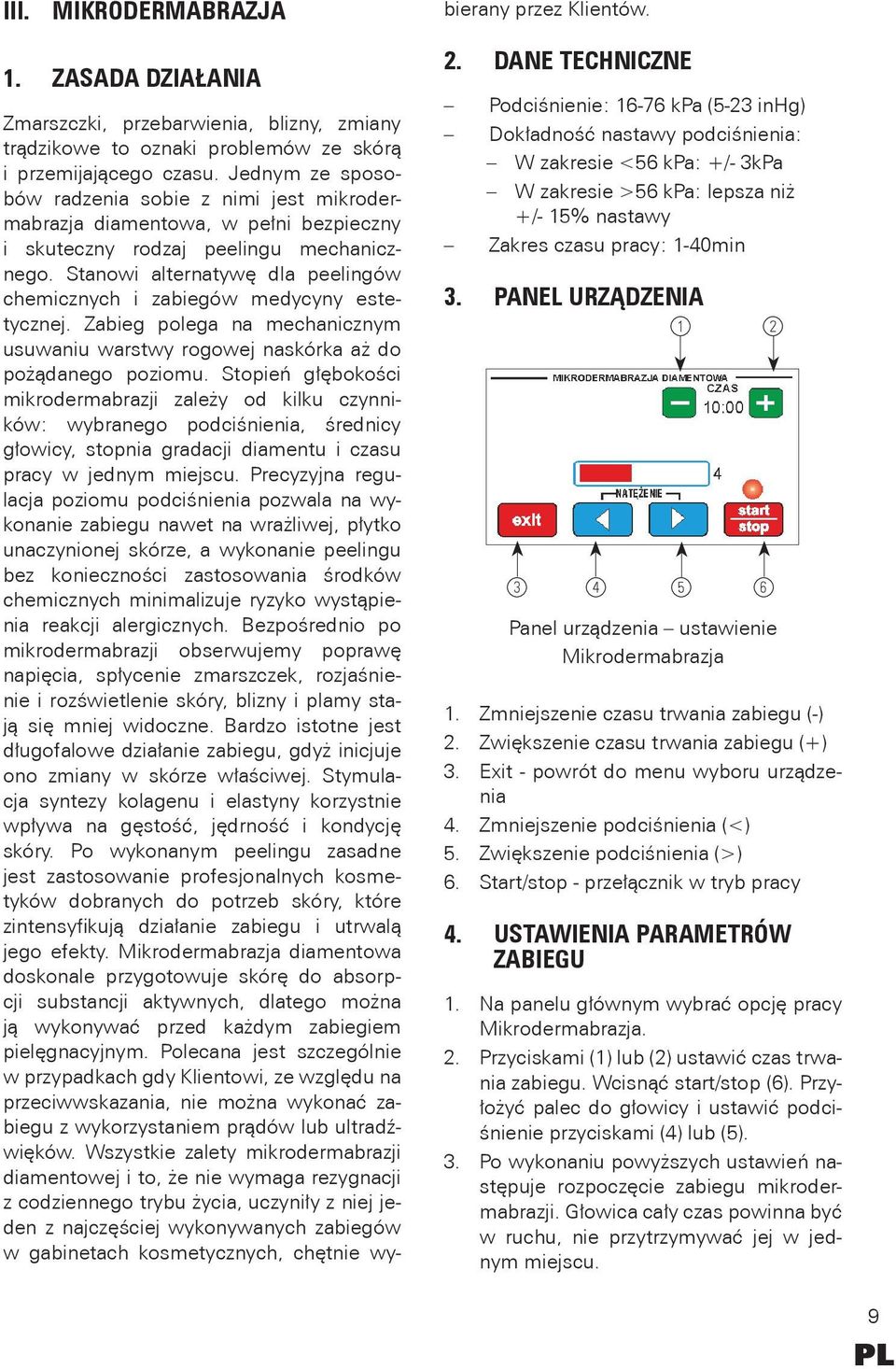

9 III. MIKRODERMABRAZJA 1. ZASADA DZIAŁANIA Zmarszczki, przebarwienia, blizny, zmiany trądzikowe to oznaki problemów ze skórą i przemijającego czasu. Jednym ze sposobów radzenia sobie z nimi jest mikrodermabrazja diamentowa, w pełni bezpieczny i skuteczny rodzaj peelingu mechanicznego. Stanowi alternatywę dla peelingów chemicznych i zabiegów medycyny estetycznej. Zabieg polega na mechanicznym usuwaniu warstwy rogowej naskórka aż do pożądanego poziomu. Stopień głębokości mikrodermabrazji zależy od kilku czynników: wybranego podciśnienia, średnicy głowicy, stopnia gradacji diamentu i czasu pracy w jednym miejscu. Precyzyjna regulacja poziomu podciśnienia pozwala na wykonanie zabiegu nawet na wrażliwej, płytko unaczynionej skórze, a wykonanie peelingu bez konieczności zastosowania środków chemicznych minimalizuje ryzyko wystąpienia reakcji alergicznych. Bezpośrednio po mikrodermabrazji obserwujemy poprawę napięcia, spłycenie zmarszczek, rozjaśnienie i rozświetlenie skóry, blizny i plamy stają się mniej widoczne. Bardzo istotne jest długofalowe działanie zabiegu, gdyż inicjuje ono zmiany w skórze właściwej. Stymulacja syntezy kolagenu i elastyny korzystnie wpływa na gęstość, jędrność i kondycję skóry. Po wykonanym peelingu zasadne jest zastosowanie profesjonalnych kosmetyków dobranych do potrzeb skóry, które zintensyfikują działanie zabiegu i utrwalą jego efekty. Mikrodermabrazja diamentowa doskonale przygotowuje skórę do absorpcji substancji aktywnych, dlatego można ją wykonywać przed każdym zabiegiem pielęgnacyjnym. Polecana jest szczególnie w przypadkach gdy Klientowi, ze względu na przeciwwskazania, nie można wykonać zabiegu z wykorzystaniem prądów lub ultradźwięków. Wszystkie zalety mikrodermabrazji diamentowej i to, że nie wymaga rezygnacji z codziennego trybu życia, uczyniły z niej jeden z najczęściej wykonywanych zabiegów w gabinetach kosmetycznych, chętnie wybierany przez Klientów. 2. DANE TECHNICZNE Podciśnienie: kpa (5-23 inhg) Dokładność nastawy podciśnienia: W zakresie <56 kpa: +/- 3kPa W zakresie >56 kpa: lepsza niż +/- 15% nastawy Zakres czasu pracy: 1-40min 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Mikrodermabrazja 1. Zmniejszenie czasu trwania zabiegu (-) 2. Zwiększenie czasu trwania zabiegu (+) 3. Exit - powrót do menu wyboru urządzenia 4. Zmniejszenie podciśnienia (<) 5. Zwiększenie podciśnienia (>) 6. Start/stop - przełącznik w tryb pracy 4. USTAWIENIA PARAMETRÓW ZABIEGU 1. Na panelu głównym wybrać opcję pracy Mikrodermabrazja. 2. Przyciskami (1) lub (2) ustawić czas trwania zabiegu. Wcisnąć start/stop (6). Przyłożyć palec do głowicy i ustawić podciśnienie przyciskami (4) lub (5). 3. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu mikrodermabrazji. Głowica cały czas powinna być w ruchu, nie przytrzymywać jej w jednym miejscu. 9

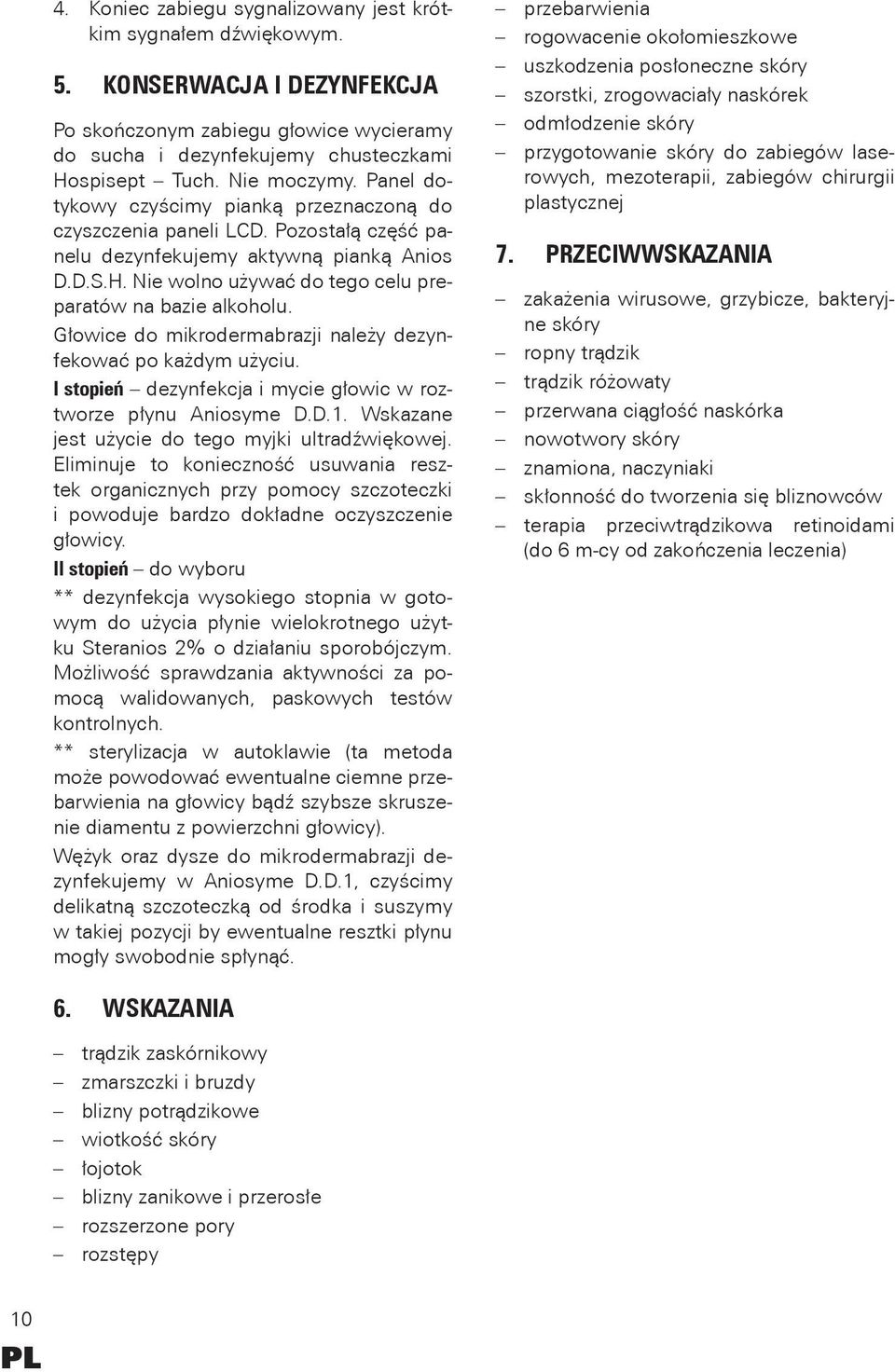

10 4. Koniec zabiegu sygnalizowany jest krótkim sygnałem dźwiękowym. 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. Głowice do mikrodermabrazji należy dezynfekować po każdym użyciu. I stopień dezynfekcja i mycie głowic w roztworze płynu Aniosyme D.D.1. Wskazane jest użycie do tego myjki ultradźwiękowej. Eliminuje to konieczność usuwania resztek organicznych przy pomocy szczoteczki i powoduje bardzo dokładne oczyszczenie głowicy. II stopień do wyboru ** dezynfekcja wysokiego stopnia w gotowym do użycia płynie wielokrotnego użytku Steranios 2% o działaniu sporobójczym. Możliwość sprawdzania aktywności za pomocą walidowanych, paskowych testów kontrolnych. ** sterylizacja w autoklawie (ta metoda może powodować ewentualne ciemne przebarwienia na głowicy bądź szybsze skruszenie diamentu z powierzchni głowicy). Wężyk oraz dysze do mikrodermabrazji dezynfekujemy w Aniosyme D.D.1, czyścimy delikatną szczoteczką od środka i suszymy w takiej pozycji by ewentualne resztki płynu mogły swobodnie spłynąć. przebarwienia rogowacenie okołomieszkowe uszkodzenia posłoneczne skóry szorstki, zrogowaciały naskórek odmłodzenie skóry przygotowanie skóry do zabiegów laserowych, mezoterapii, zabiegów chirurgii plastycznej 7. PRZECIWWSKAZANIA zakażenia wirusowe, grzybicze, bakteryjne skóry ropny trądzik trądzik różowaty przerwana ciągłość naskórka nowotwory skóry znamiona, naczyniaki skłonność do tworzenia się bliznowców terapia przeciwtrądzikowa retinoidami (do 6 m-cy od zakończenia leczenia) 6. WSKAZANIA trądzik zaskórnikowy zmarszczki i bruzdy blizny potrądzikowe wiotkość skóry łojotok blizny zanikowe i przerosłe rozszerzone pory rozstępy 10

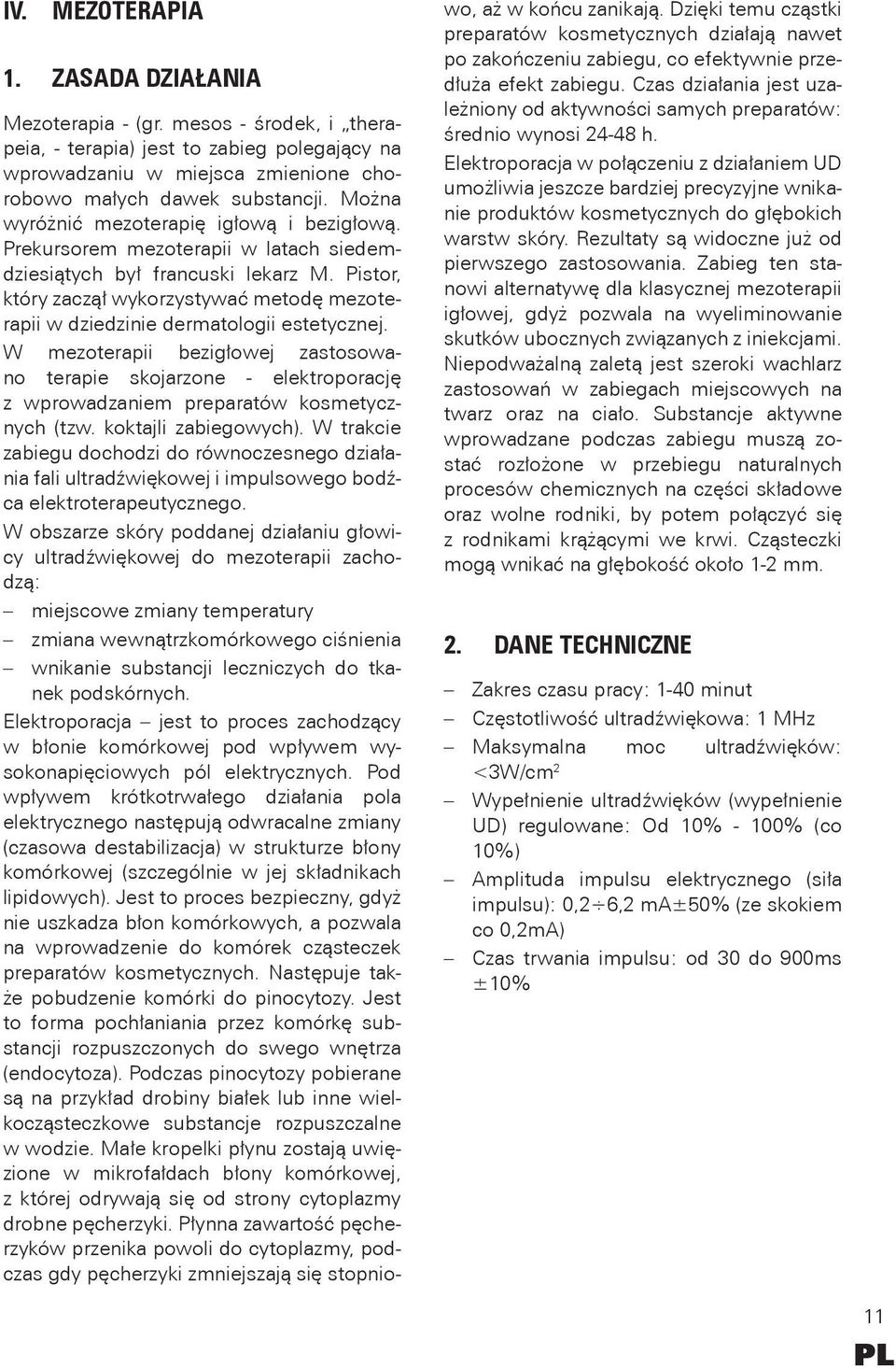

11 IV. MEZOTERAPIA 1. ZASADA DZIAŁANIA Mezoterapia - (gr. mesos - środek, i therapeia, - terapia) jest to zabieg polegający na wprowadzaniu w miejsca zmienione chorobowo małych dawek substancji. Można wyróżnić mezoterapię igłową i bezigłową. Prekursorem mezoterapii w latach siedemdziesiątych był francuski lekarz M. Pistor, który zaczął wykorzystywać metodę mezoterapii w dziedzinie dermatologii estetycznej. W mezoterapii bezigłowej zastosowano terapie skojarzone - elektroporację z wprowadzaniem preparatów kosmetycznych (tzw. koktajli zabiegowych). W trakcie zabiegu dochodzi do równoczesnego działania fali ultradźwiękowej i impulsowego bodźca elektroterapeutycznego. W obszarze skóry poddanej działaniu głowicy ultradźwiękowej do mezoterapii zachodzą: miejscowe zmiany temperatury zmiana wewnątrzkomórkowego ciśnienia wnikanie substancji leczniczych do tkanek podskórnych. Elektroporacja jest to proces zachodzący w błonie komórkowej pod wpływem wysokonapięciowych pól elektrycznych. Pod wpływem krótkotrwałego działania pola elektrycznego następują odwracalne zmiany (czasowa destabilizacja) w strukturze błony komórkowej (szczególnie w jej składnikach lipidowych). Jest to proces bezpieczny, gdyż nie uszkadza błon komórkowych, a pozwala na wprowadzenie do komórek cząsteczek preparatów kosmetycznych. Następuje także pobudzenie komórki do pinocytozy. Jest to forma pochłaniania przez komórkę substancji rozpuszczonych do swego wnętrza (endocytoza). Podczas pinocytozy pobierane są na przykład drobiny białek lub inne wielkocząsteczkowe substancje rozpuszczalne w wodzie. Małe kropelki płynu zostają uwięzione w mikrofałdach błony komórkowej, z której odrywają się od strony cytoplazmy drobne pęcherzyki. Płynna zawartość pęcherzyków przenika powoli do cytoplazmy, podczas gdy pęcherzyki zmniejszają się stopniowo, aż w końcu zanikają. Dzięki temu cząstki preparatów kosmetycznych działają nawet po zakończeniu zabiegu, co efektywnie przedłuża efekt zabiegu. Czas działania jest uzależniony od aktywności samych preparatów: średnio wynosi h. Elektroporacja w połączeniu z działaniem UD umożliwia jeszcze bardziej precyzyjne wnikanie produktów kosmetycznych do głębokich warstw skóry. Rezultaty są widoczne już od pierwszego zastosowania. Zabieg ten stanowi alternatywę dla klasycznej mezoterapii igłowej, gdyż pozwala na wyeliminowanie skutków ubocznych związanych z iniekcjami. Niepodważalną zaletą jest szeroki wachlarz zastosowań w zabiegach miejscowych na twarz oraz na ciało. Substancje aktywne wprowadzane podczas zabiegu muszą zostać rozłożone w przebiegu naturalnych procesów chemicznych na części składowe oraz wolne rodniki, by potem połączyć się z rodnikami krążącymi we krwi. Cząsteczki mogą wnikać na głębokość około 1-2 mm. 2. DANE TECHNICZNE Zakres czasu pracy: 1-40 minut Częstotliwość ultradźwiękowa: 1 MHz Maksymalna moc ultradźwięków: <3W/cm 2 Wypełnienie ultradźwięków (wypełnienie UD) regulowane: Od 10% - 100% (co 10%) Amplituda impulsu elektrycznego (siła impulsu): 0,2 6,2 ma±50% (ze skokiem co 0,2mA) Czas trwania impulsu: od 30 do 900ms ±10% 11

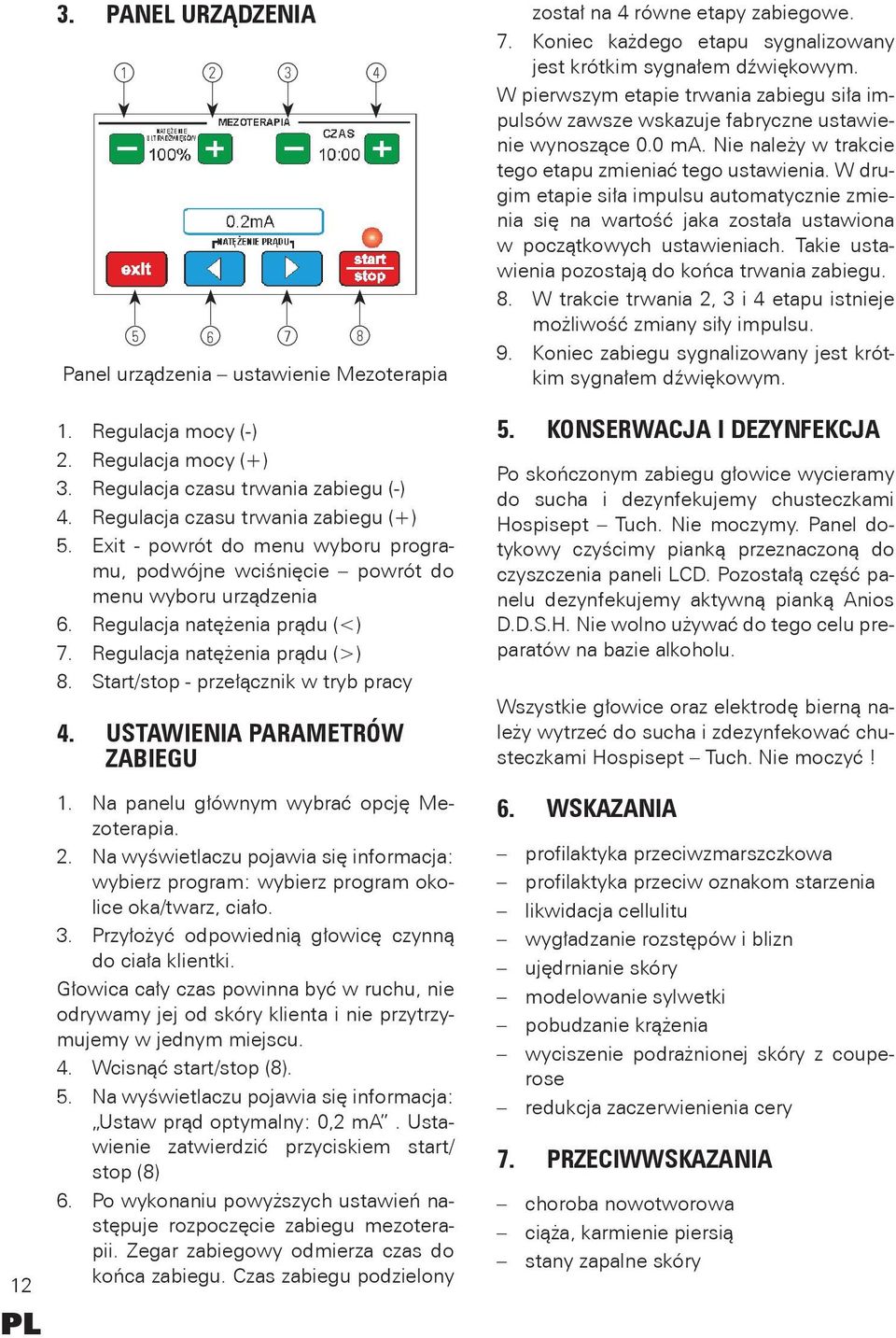

12 12 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Mezoterapia 1. Regulacja mocy (-) 2. Regulacja mocy (+) 3. Regulacja czasu trwania zabiegu (-) 4. Regulacja czasu trwania zabiegu (+) 5. Exit - powrót do menu wyboru programu, podwójne wciśnięcie powrót do menu wyboru urządzenia 6. Regulacja natężenia prądu (<) 7. Regulacja natężenia prądu (>) 8. Start/stop - przełącznik w tryb pracy 4. USTAWIENIA PARAMETRÓW ZABIEGU 1. Na panelu głównym wybrać opcję Mezoterapia. 2. Na wyświetlaczu pojawia się informacja: wybierz program: wybierz program okolice oka/twarz, ciało. 3. Przyłożyć odpowiednią głowicę czynną do ciała klientki. Głowica cały czas powinna być w ruchu, nie odrywamy jej od skóry klienta i nie przytrzymujemy w jednym miejscu. 4. Wcisnąć start/stop (8). 5. Na wyświetlaczu pojawia się informacja: Ustaw prąd optymalny: 0,2 ma. Ustawienie zatwierdzić przyciskiem start/ stop (8) 6. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu mezoterapii. Zegar zabiegowy odmierza czas do końca zabiegu. Czas zabiegu podzielony 7 8 został na 4 równe etapy zabiegowe. 7. Koniec każdego etapu sygnalizowany jest krótkim sygnałem dźwiękowym. W pierwszym etapie trwania zabiegu siła impulsów zawsze wskazuje fabryczne ustawienie wynoszące 0.0 ma. Nie należy w trakcie tego etapu zmieniać tego ustawienia. W drugim etapie siła impulsu automatycznie zmienia się na wartość jaka została ustawiona w początkowych ustawieniach. Takie ustawienia pozostają do końca trwania zabiegu. 8. W trakcie trwania 2, 3 i 4 etapu istnieje możliwość zmiany siły impulsu. 9. Koniec zabiegu sygnalizowany jest krótkim sygnałem dźwiękowym. 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. Wszystkie głowice oraz elektrodę bierną należy wytrzeć do sucha i zdezynfekować chusteczkami Hospisept Tuch. Nie moczyć! 6. WSKAZANIA profilaktyka przeciwzmarszczkowa profilaktyka przeciw oznakom starzenia likwidacja cellulitu wygładzanie rozstępów i blizn ujędrnianie skóry modelowanie sylwetki pobudzanie krążenia wyciszenie podrażnionej skóry z couperose redukcja zaczerwienienia cery 7. PRZECIWWSKAZANIA choroba nowotworowa ciąża, karmienie piersią stany zapalne skóry

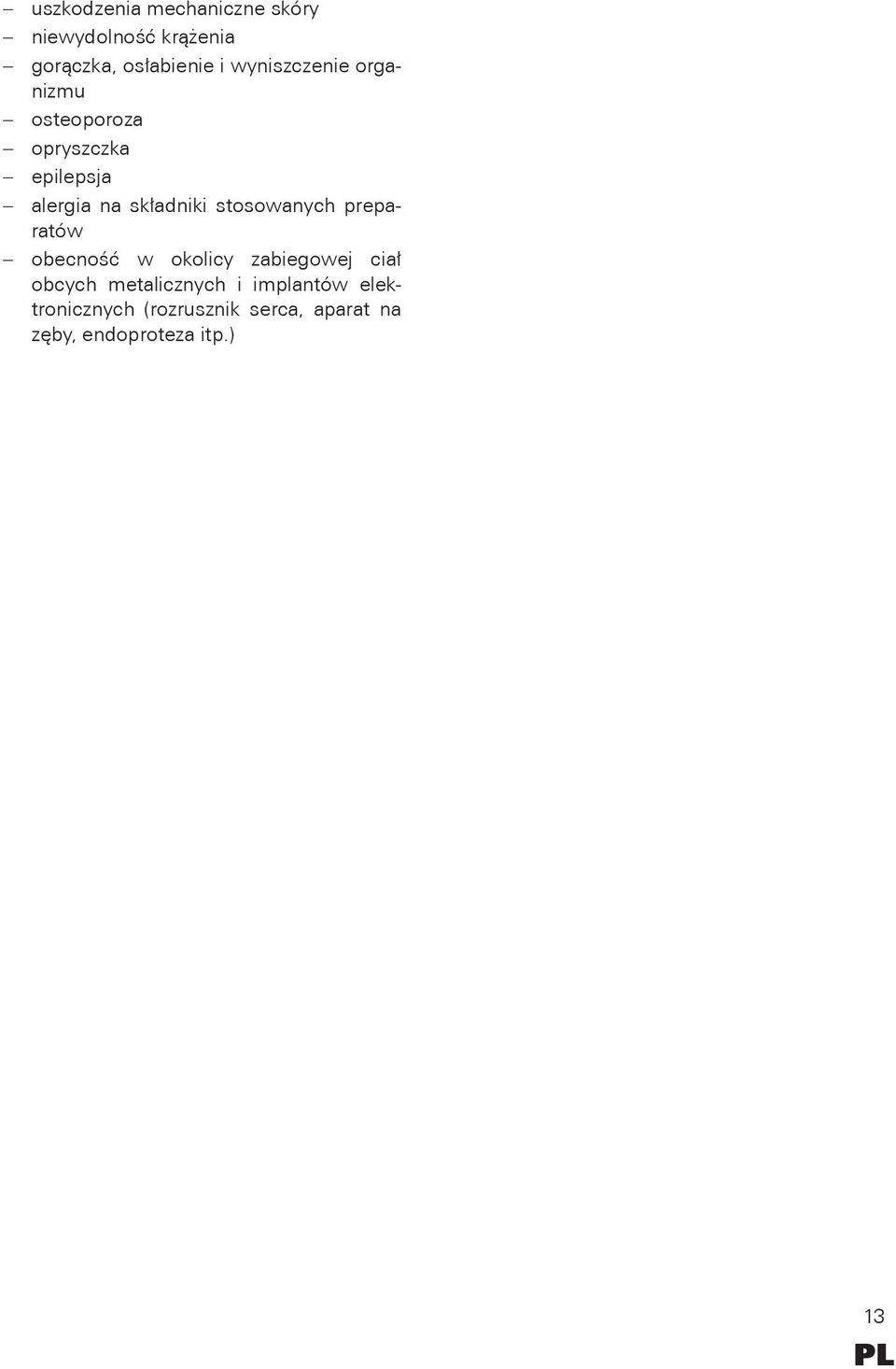

13 uszkodzenia mechaniczne skóry niewydolność krążenia gorączka, osłabienie i wyniszczenie organizmu osteoporoza opryszczka epilepsja alergia na składniki stosowanych preparatów obecność w okolicy zabiegowej ciał obcych metalicznych i implantów elektronicznych (rozrusznik serca, aparat na zęby, endoproteza itp.) 13

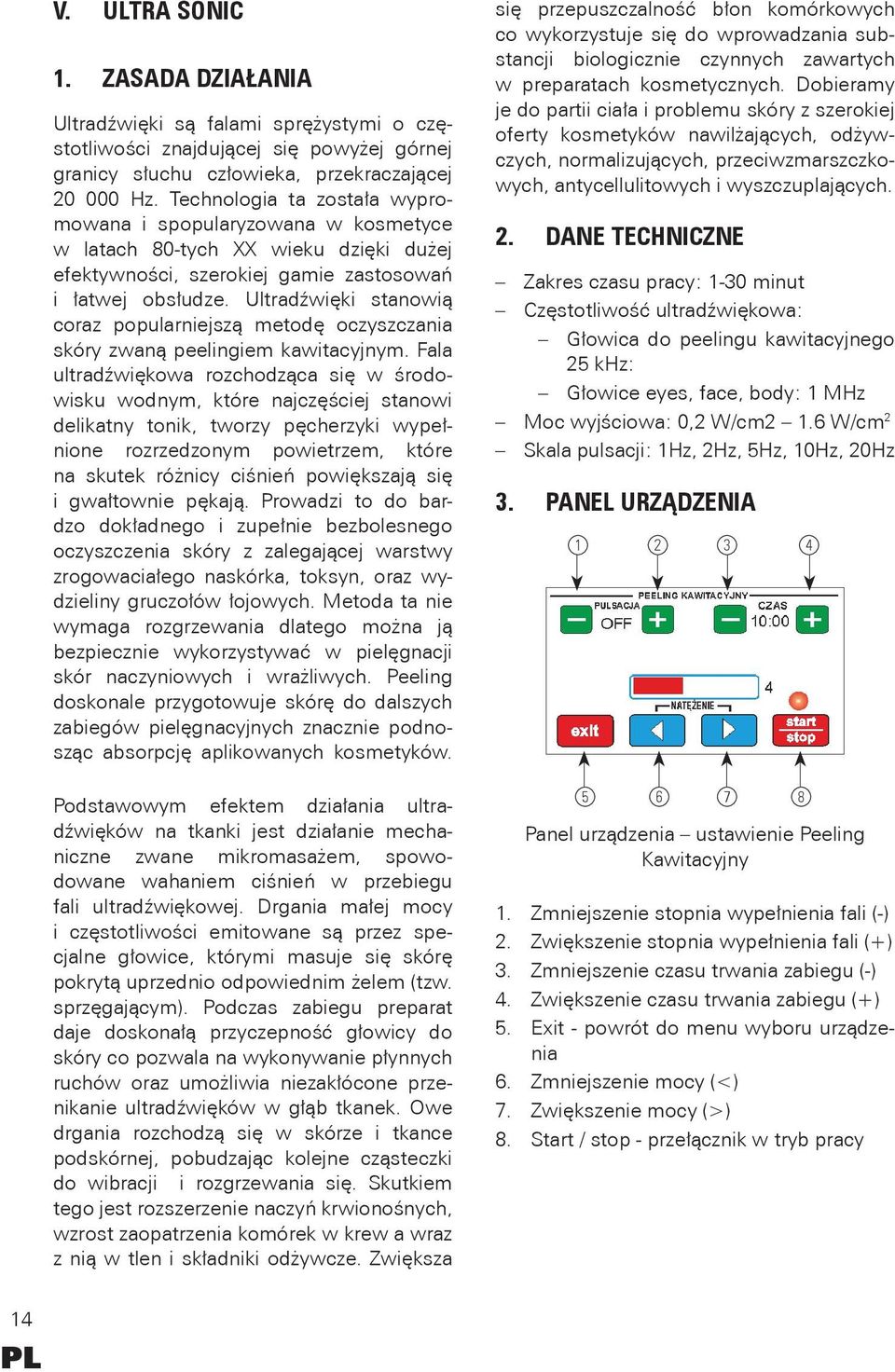

14 V. ULTRA SONIC 1. ZASADA DZIAŁANIA Ultradźwięki są falami sprężystymi o częstotliwości znajdującej się powyżej górnej granicy słuchu człowieka, przekraczającej Hz. Technologia ta została wypromowana i spopularyzowana w kosmetyce w latach 80-tych XX wieku dzięki dużej efektywności, szerokiej gamie zastosowań i łatwej obsłudze. Ultradźwięki stanowią coraz popularniejszą metodę oczyszczania skóry zwaną peelingiem kawitacyjnym. Fala ultradźwiękowa rozchodząca się w środowisku wodnym, które najczęściej stanowi delikatny tonik, tworzy pęcherzyki wypełnione rozrzedzonym powietrzem, które na skutek różnicy ciśnień powiększają się i gwałtownie pękają. Prowadzi to do bardzo dokładnego i zupełnie bezbolesnego oczyszczenia skóry z zalegającej warstwy zrogowaciałego naskórka, toksyn, oraz wydzieliny gruczołów łojowych. Metoda ta nie wymaga rozgrzewania dlatego można ją bezpiecznie wykorzystywać w pielęgnacji skór naczyniowych i wrażliwych. Peeling doskonale przygotowuje skórę do dalszych zabiegów pielęgnacyjnych znacznie podnosząc absorpcję aplikowanych kosmetyków. Podstawowym efektem działania ultradźwięków na tkanki jest działanie mechaniczne zwane mikromasażem, spowodowane wahaniem ciśnień w przebiegu fali ultradźwiękowej. Drgania małej mocy i częstotliwości emitowane są przez specjalne głowice, którymi masuje się skórę pokrytą uprzednio odpowiednim żelem (tzw. sprzęgającym). Podczas zabiegu preparat daje doskonałą przyczepność głowicy do skóry co pozwala na wykonywanie płynnych ruchów oraz umożliwia niezakłócone przenikanie ultradźwięków w głąb tkanek. Owe drgania rozchodzą się w skórze i tkance podskórnej, pobudzając kolejne cząsteczki do wibracji i rozgrzewania się. Skutkiem tego jest rozszerzenie naczyń krwionośnych, wzrost zaopatrzenia komórek w krew a wraz z nią w tlen i składniki odżywcze. Zwiększa się przepuszczalność błon komórkowych co wykorzystuje się do wprowadzania substancji biologicznie czynnych zawartych w preparatach kosmetycznych. Dobieramy je do partii ciała i problemu skóry z szerokiej oferty kosmetyków nawilżających, odżywczych, normalizujących, przeciwzmarszczkowych, antycellulitowych i wyszczuplających. 2. DANE TECHNICZNE Zakres czasu pracy: 1-30 minut Częstotliwość ultradźwiękowa: Głowica do peelingu kawitacyjnego 25 khz: Głowice eyes, face, body: 1 MHz Moc wyjściowa: 0,2 W/cm2 1.6 W/cm 2 Skala pulsacji: 1Hz, 2Hz, 5Hz, 10Hz, 20Hz 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Peeling Kawitacyjny 1. Zmniejszenie stopnia wypełnienia fali (-) 2. Zwiększenie stopnia wypełnienia fali (+) 3. Zmniejszenie czasu trwania zabiegu (-) 4. Zwiększenie czasu trwania zabiegu (+) 5. Exit - powrót do menu wyboru urządzenia 6. Zmniejszenie mocy (<) 7. Zwiększenie mocy (>) 8. Start / stop - przełącznik w tryb pracy

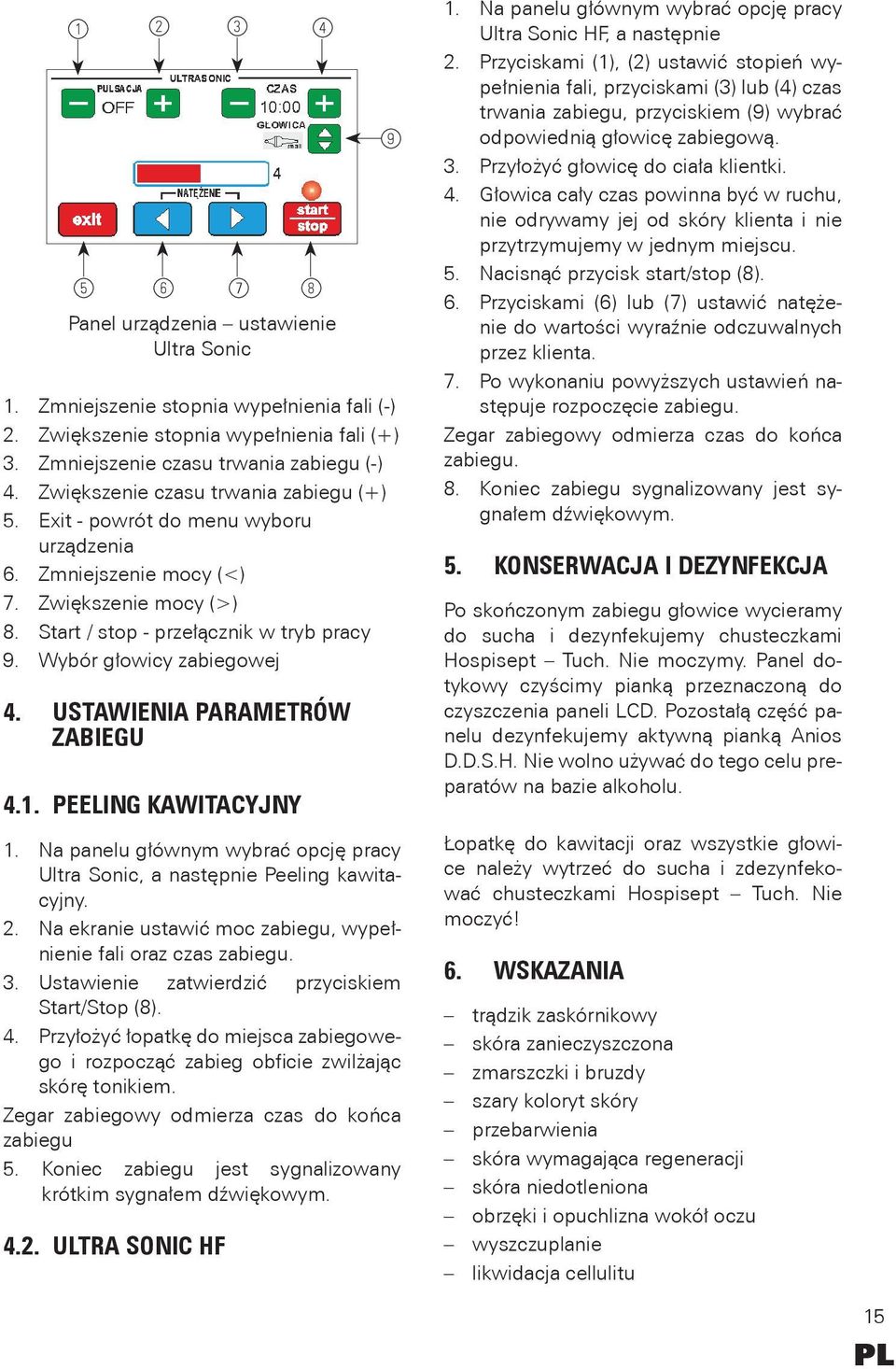

15 1 5 Panel urządzenia ustawienie Ultra Sonic 1. Zmniejszenie stopnia wypełnienia fali (-) 2. Zwiększenie stopnia wypełnienia fali (+) 3. Zmniejszenie czasu trwania zabiegu (-) 4. Zwiększenie czasu trwania zabiegu (+) 5. Exit - powrót do menu wyboru urządzenia 6. Zmniejszenie mocy (<) 7. Zwiększenie mocy (>) 8. Start / stop - przełącznik w tryb pracy 9. Wybór głowicy zabiegowej 4. USTAWIENIA PARAMETRÓW ZABIEGU 4.1. PEELING KAWITACYJNY 1. Na panelu głównym wybrać opcję pracy Ultra Sonic, a następnie Peeling kawitacyjny. 2. Na ekranie ustawić moc zabiegu, wypełnienie fali oraz czas zabiegu. 3. Ustawienie zatwierdzić przyciskiem Start/Stop (8). 4. Przyłożyć łopatkę do miejsca zabiegowego i rozpocząć zabieg obficie zwilżając skórę tonikiem. Zegar zabiegowy odmierza czas do końca zabiegu 5. Koniec zabiegu jest sygnalizowany krótkim sygnałem dźwiękowym ULTRA SONIC HF Na panelu głównym wybrać opcję pracy Ultra Sonic HF, a następnie 2. Przyciskami (1), (2) ustawić stopień wypełnienia fali, przyciskami (3) lub (4) czas trwania zabiegu, przyciskiem (9) wybrać odpowiednią głowicę zabiegową. 3. Przyłożyć głowicę do ciała klientki. 4. Głowica cały czas powinna być w ruchu, nie odrywamy jej od skóry klienta i nie przytrzymujemy w jednym miejscu. 5. Nacisnąć przycisk start/stop (8). 6. Przyciskami (6) lub (7) ustawić natężenie do wartości wyraźnie odczuwalnych przez klienta. 7. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu. Zegar zabiegowy odmierza czas do końca zabiegu. 8. Koniec zabiegu sygnalizowany jest sygnałem dźwiękowym. 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. Łopatkę do kawitacji oraz wszystkie głowice należy wytrzeć do sucha i zdezynfekować chusteczkami Hospisept Tuch. Nie moczyć! 6. WSKAZANIA trądzik zaskórnikowy skóra zanieczyszczona zmarszczki i bruzdy szary koloryt skóry przebarwienia skóra wymagająca regeneracji skóra niedotleniona obrzęki i opuchlizna wokół oczu wyszczuplanie likwidacja cellulitu 15

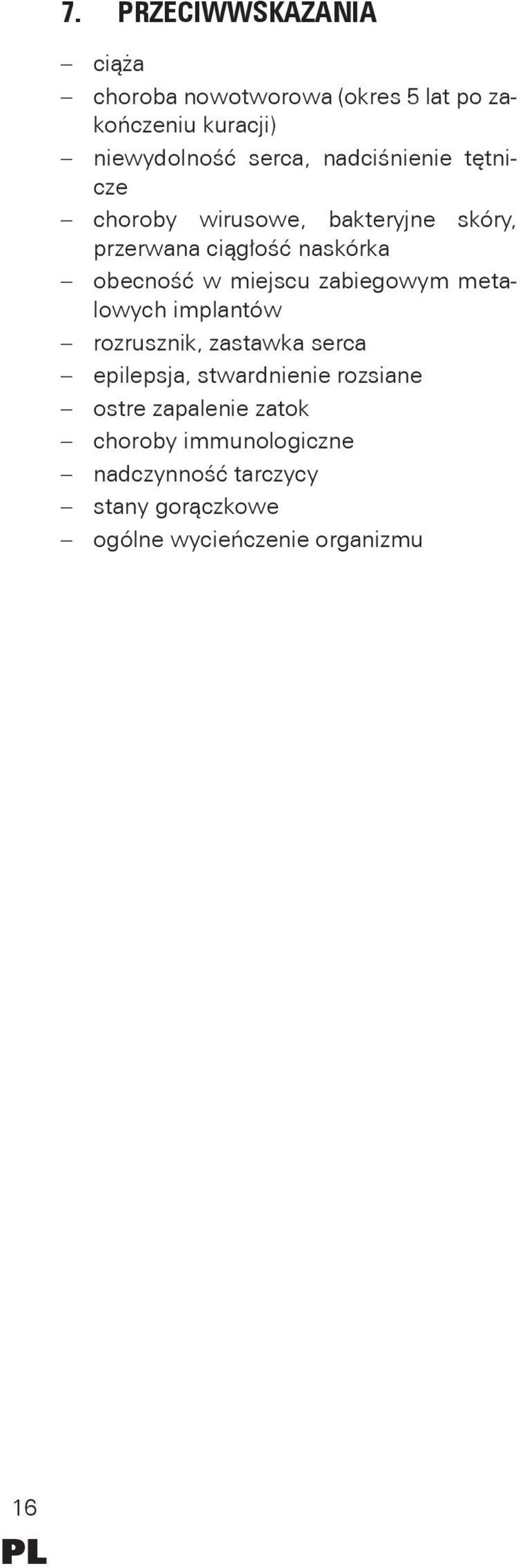

16 7. PRZECIWWSKAZANIA ciąża choroba nowotworowa (okres 5 lat po zakończeniu kuracji) niewydolność serca, nadciśnienie tętnicze choroby wirusowe, bakteryjne skóry, przerwana ciągłość naskórka obecność w miejscu zabiegowym metalowych implantów rozrusznik, zastawka serca epilepsja, stwardnienie rozsiane ostre zapalenie zatok choroby immunologiczne nadczynność tarczycy stany gorączkowe ogólne wycieńczenie organizmu 16

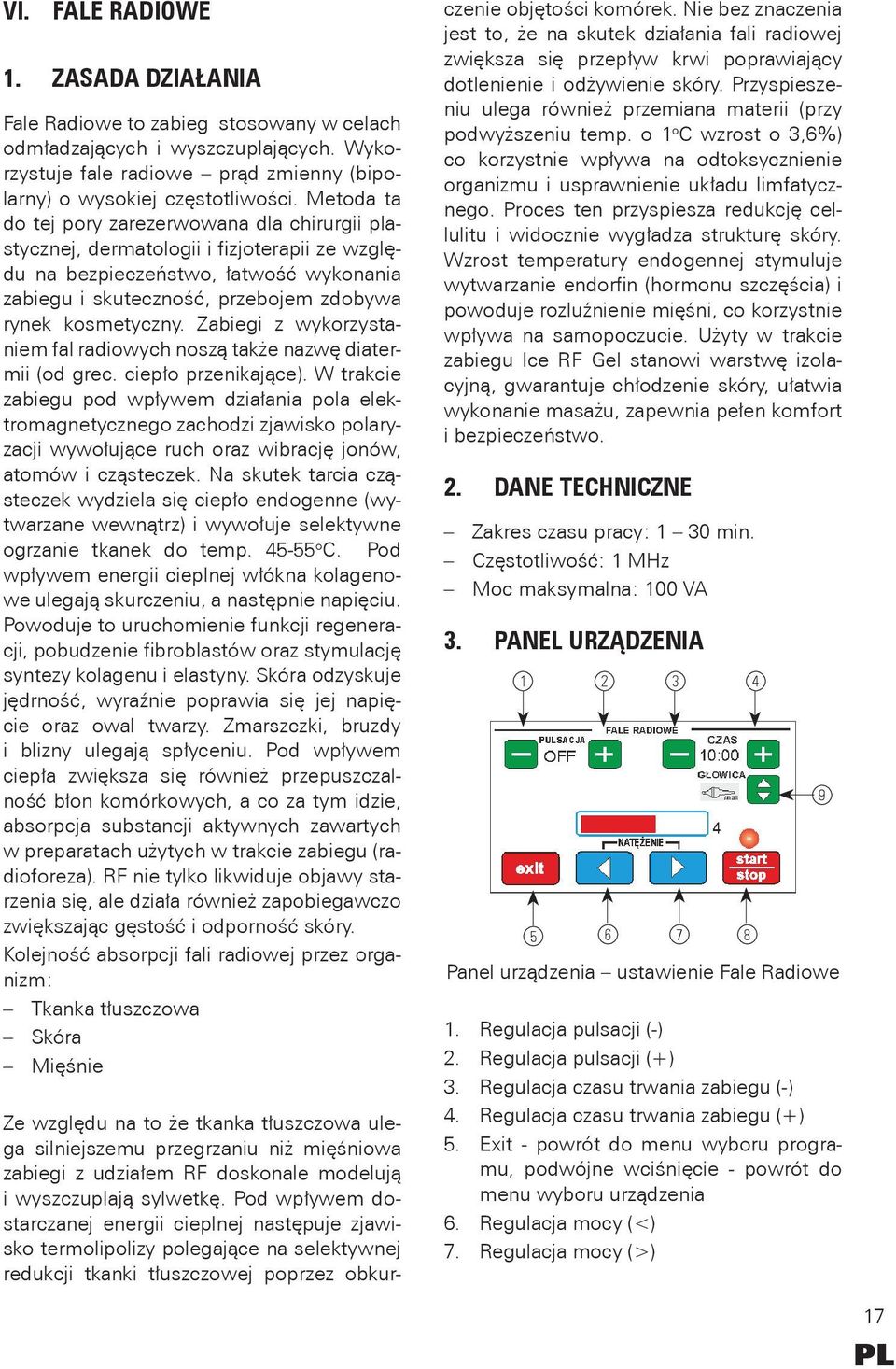

17 VI. FALE RADIOWE 1. ZASADA DZIAŁANIA Fale Radiowe to zabieg stosowany w celach odmładzających i wyszczuplających. Wykorzystuje fale radiowe prąd zmienny (bipolarny) o wysokiej częstotliwości. Metoda ta do tej pory zarezerwowana dla chirurgii plastycznej, dermatologii i fizjoterapii ze względu na bezpieczeństwo, łatwość wykonania zabiegu i skuteczność, przebojem zdobywa rynek kosmetyczny. Zabiegi z wykorzystaniem fal radiowych noszą także nazwę diatermii (od grec. ciepło przenikające). W trakcie zabiegu pod wpływem działania pola elektromagnetycznego zachodzi zjawisko polaryzacji wywołujące ruch oraz wibrację jonów, atomów i cząsteczek. Na skutek tarcia cząsteczek wydziela się ciepło endogenne (wytwarzane wewnątrz) i wywołuje selektywne ogrzanie tkanek do temp o C. Pod wpływem energii cieplnej włókna kolagenowe ulegają skurczeniu, a następnie napięciu. Powoduje to uruchomienie funkcji regeneracji, pobudzenie fibroblastów oraz stymulację syntezy kolagenu i elastyny. Skóra odzyskuje jędrność, wyraźnie poprawia się jej napięcie oraz owal twarzy. Zmarszczki, bruzdy i blizny ulegają spłyceniu. Pod wpływem ciepła zwiększa się również przepuszczalność błon komórkowych, a co za tym idzie, absorpcja substancji aktywnych zawartych w preparatach użytych w trakcie zabiegu (radioforeza). RF nie tylko likwiduje objawy starzenia się, ale działa również zapobiegawczo zwiększając gęstość i odporność skóry. Kolejność absorpcji fali radiowej przez organizm: Tkanka tłuszczowa Skóra Mięśnie Ze względu na to że tkanka tłuszczowa ulega silniejszemu przegrzaniu niż mięśniowa zabiegi z udziałem RF doskonale modelują i wyszczuplają sylwetkę. Pod wpływem dostarczanej energii cieplnej następuje zjawisko termolipolizy polegające na selektywnej redukcji tkanki tłuszczowej poprzez obkurczenie objętości komórek. Nie bez znaczenia jest to, że na skutek działania fali radiowej zwiększa się przepływ krwi poprawiający dotlenienie i odżywienie skóry. Przyspieszeniu ulega również przemiana materii (przy podwyższeniu temp. o 1 o C wzrost o 3,6%) co korzystnie wpływa na odtoksycznienie organizmu i usprawnienie układu limfatycznego. Proces ten przyspiesza redukcję cellulitu i widocznie wygładza strukturę skóry. Wzrost temperatury endogennej stymuluje wytwarzanie endorfin (hormonu szczęścia) i powoduje rozluźnienie mięśni, co korzystnie wpływa na samopoczucie. Użyty w trakcie zabiegu Ice RF Gel stanowi warstwę izolacyjną, gwarantuje chłodzenie skóry, ułatwia wykonanie masażu, zapewnia pełen komfort i bezpieczeństwo. 2. DANE TECHNICZNE Zakres czasu pracy: 1 30 min. Częstotliwość: 1 MHz Moc maksymalna: 100 VA 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Fale Radiowe 1. Regulacja pulsacji (-) 2. Regulacja pulsacji (+) 3. Regulacja czasu trwania zabiegu (-) 4. Regulacja czasu trwania zabiegu (+) 5. Exit - powrót do menu wyboru programu, podwójne wciśnięcie - powrót do menu wyboru urządzenia 6. Regulacja mocy (<) 7. Regulacja mocy (>) 9 17

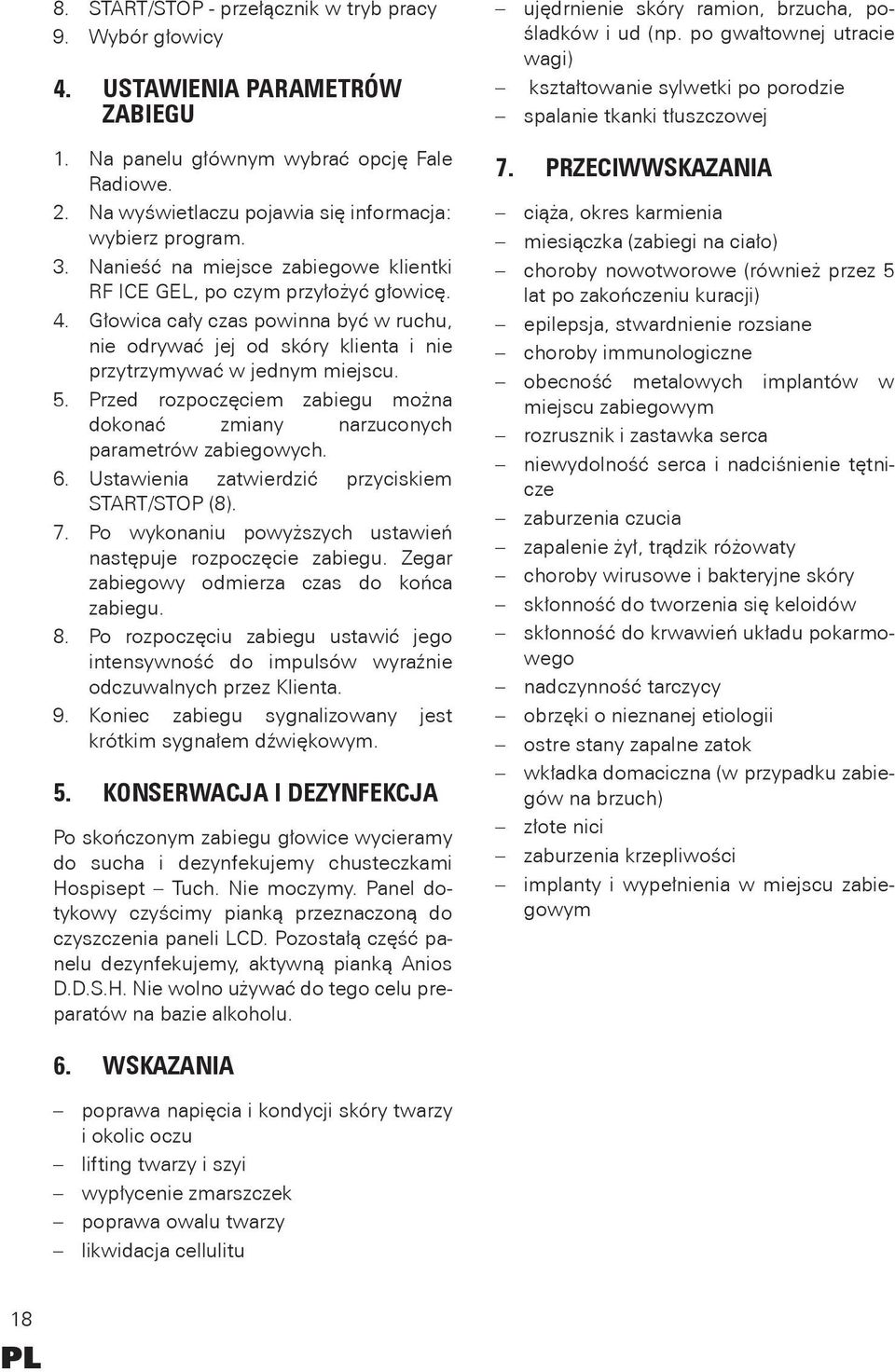

18 8. START/STOP - przełącznik w tryb pracy 9. Wybór głowicy 4. USTAWIENIA PARAMETRÓW ZABIEGU 1. Na panelu głównym wybrać opcję Fale Radiowe. 2. Na wyświetlaczu pojawia się informacja: wybierz program. 3. Nanieść na miejsce zabiegowe klientki RF ICE GEL, po czym przyłożyć głowicę. 4. Głowica cały czas powinna być w ruchu, nie odrywać jej od skóry klienta i nie przytrzymywać w jednym miejscu. 5. Przed rozpoczęciem zabiegu można dokonać zmiany narzuconych parametrów zabiegowych. 6. Ustawienia zatwierdzić przyciskiem START/STOP (8). 7. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu. Zegar zabiegowy odmierza czas do końca zabiegu. 8. Po rozpoczęciu zabiegu ustawić jego intensywność do impulsów wyraźnie odczuwalnych przez Klienta. 9. Koniec zabiegu sygnalizowany jest krótkim sygnałem dźwiękowym. 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. ujędrnienie skóry ramion, brzucha, pośladków i ud (np. po gwałtownej utracie wagi) kształtowanie sylwetki po porodzie spalanie tkanki tłuszczowej 7. PRZECIWWSKAZANIA ciąża, okres karmienia miesiączka (zabiegi na ciało) choroby nowotworowe (również przez 5 lat po zakończeniu kuracji) epilepsja, stwardnienie rozsiane choroby immunologiczne obecność metalowych implantów w miejscu zabiegowym rozrusznik i zastawka serca niewydolność serca i nadciśnienie tętnicze zaburzenia czucia zapalenie żył, trądzik różowaty choroby wirusowe i bakteryjne skóry skłonność do tworzenia się keloidów skłonność do krwawień układu pokarmowego nadczynność tarczycy obrzęki o nieznanej etiologii ostre stany zapalne zatok wkładka domaciczna (w przypadku zabiegów na brzuch) złote nici zaburzenia krzepliwości implanty i wypełnienia w miejscu zabiegowym 6. WSKAZANIA poprawa napięcia i kondycji skóry twarzy i okolic oczu lifting twarzy i szyi wypłycenie zmarszczek poprawa owalu twarzy likwidacja cellulitu 18

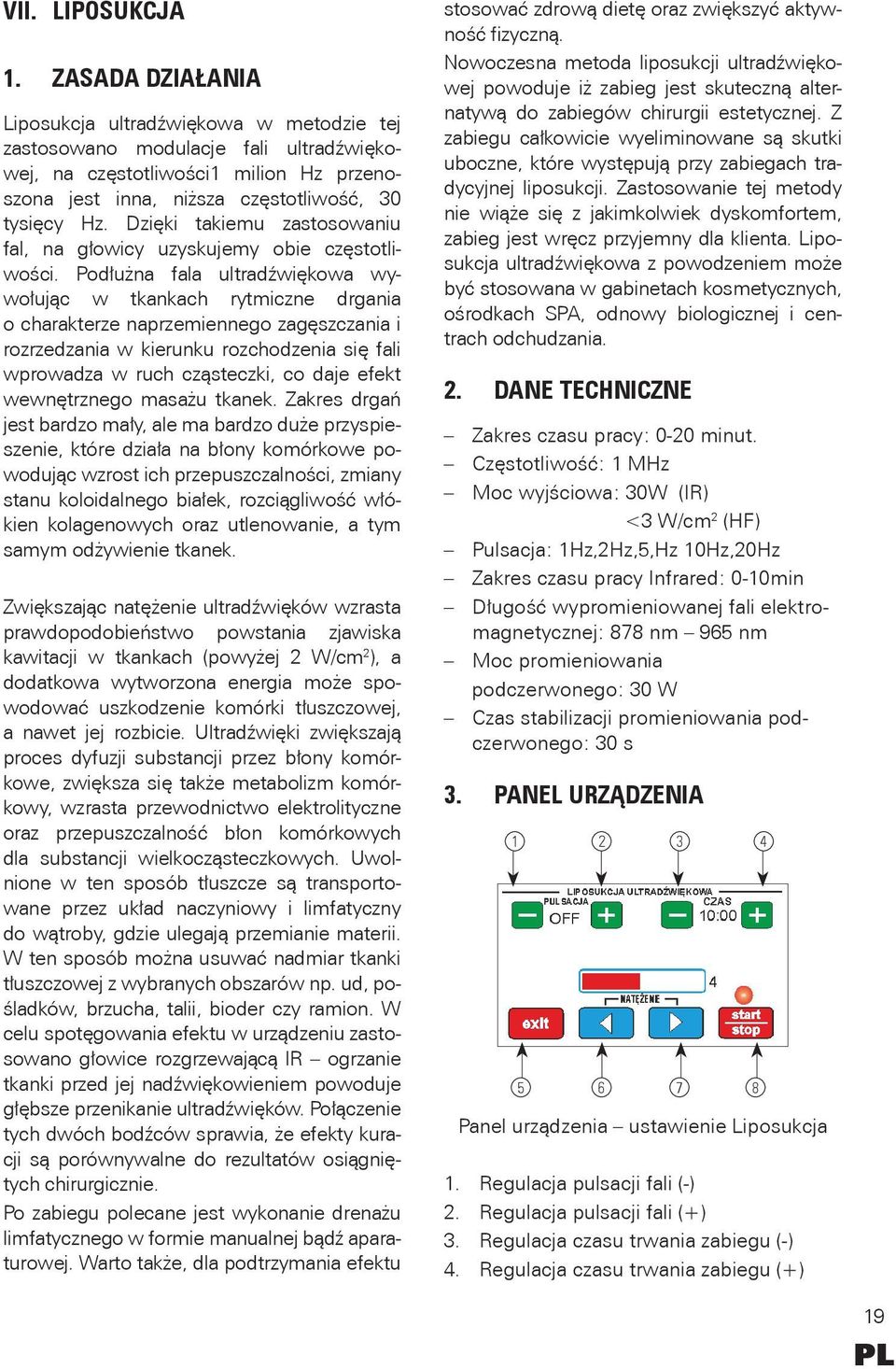

19 VII. LIPOSUKCJA 1. ZASADA DZIAŁANIA Liposukcja ultradźwiękowa w metodzie tej zastosowano modulacje fali ultradźwiękowej, na częstotliwości1 milion Hz przenoszona jest inna, niższa częstotliwość, 30 tysięcy Hz. Dzięki takiemu zastosowaniu fal, na głowicy uzyskujemy obie częstotliwości. Podłużna fala ultradźwiękowa wywołując w tkankach rytmiczne drgania o charakterze naprzemiennego zagęszczania i rozrzedzania w kierunku rozchodzenia się fali wprowadza w ruch cząsteczki, co daje efekt wewnętrznego masażu tkanek. Zakres drgań jest bardzo mały, ale ma bardzo duże przyspieszenie, które działa na błony komórkowe powodując wzrost ich przepuszczalności, zmiany stanu koloidalnego białek, rozciągliwość włókien kolagenowych oraz utlenowanie, a tym samym odżywienie tkanek. Zwiększając natężenie ultradźwięków wzrasta prawdopodobieństwo powstania zjawiska kawitacji w tkankach (powyżej 2 W/cm 2 ), a dodatkowa wytworzona energia może spowodować uszkodzenie komórki tłuszczowej, a nawet jej rozbicie. Ultradźwięki zwiększają proces dyfuzji substancji przez błony komórkowe, zwiększa się także metabolizm komórkowy, wzrasta przewodnictwo elektrolityczne oraz przepuszczalność błon komórkowych dla substancji wielkocząsteczkowych. Uwolnione w ten sposób tłuszcze są transportowane przez układ naczyniowy i limfatyczny do wątroby, gdzie ulegają przemianie materii. W ten sposób można usuwać nadmiar tkanki tłuszczowej z wybranych obszarów np. ud, pośladków, brzucha, talii, bioder czy ramion. W celu spotęgowania efektu w urządzeniu zastosowano głowice rozgrzewającą IR ogrzanie tkanki przed jej nadźwiękowieniem powoduje głębsze przenikanie ultradźwięków. Połączenie tych dwóch bodźców sprawia, że efekty kuracji są porównywalne do rezultatów osiągniętych chirurgicznie. Po zabiegu polecane jest wykonanie drenażu limfatycznego w formie manualnej bądź aparaturowej. Warto także, dla podtrzymania efektu stosować zdrową dietę oraz zwiększyć aktywność fizyczną. Nowoczesna metoda liposukcji ultradźwiękowej powoduje iż zabieg jest skuteczną alternatywą do zabiegów chirurgii estetycznej. Z zabiegu całkowicie wyeliminowane są skutki uboczne, które występują przy zabiegach tradycyjnej liposukcji. Zastosowanie tej metody nie wiąże się z jakimkolwiek dyskomfortem, zabieg jest wręcz przyjemny dla klienta. Liposukcja ultradźwiękowa z powodzeniem może być stosowana w gabinetach kosmetycznych, ośrodkach SPA, odnowy biologicznej i centrach odchudzania. 2. DANE TECHNICZNE Zakres czasu pracy: 0-20 minut. Częstotliwość: 1 MHz Moc wyjściowa: 30W (IR) <3 W/cm 2 (HF) Pulsacja: 1Hz,2Hz,5,Hz 10Hz,20Hz Zakres czasu pracy Infrared: 0-10min Długość wypromieniowanej fali elektromagnetycznej: 878 nm 965 nm Moc promieniowania podczerwonego: 30 W Czas stabilizacji promieniowania podczerwonego: 30 s 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Liposukcja 1. Regulacja pulsacji fali (-) 2. Regulacja pulsacji fali (+) 3. Regulacja czasu trwania zabiegu (-) 4. Regulacja czasu trwania zabiegu (+)

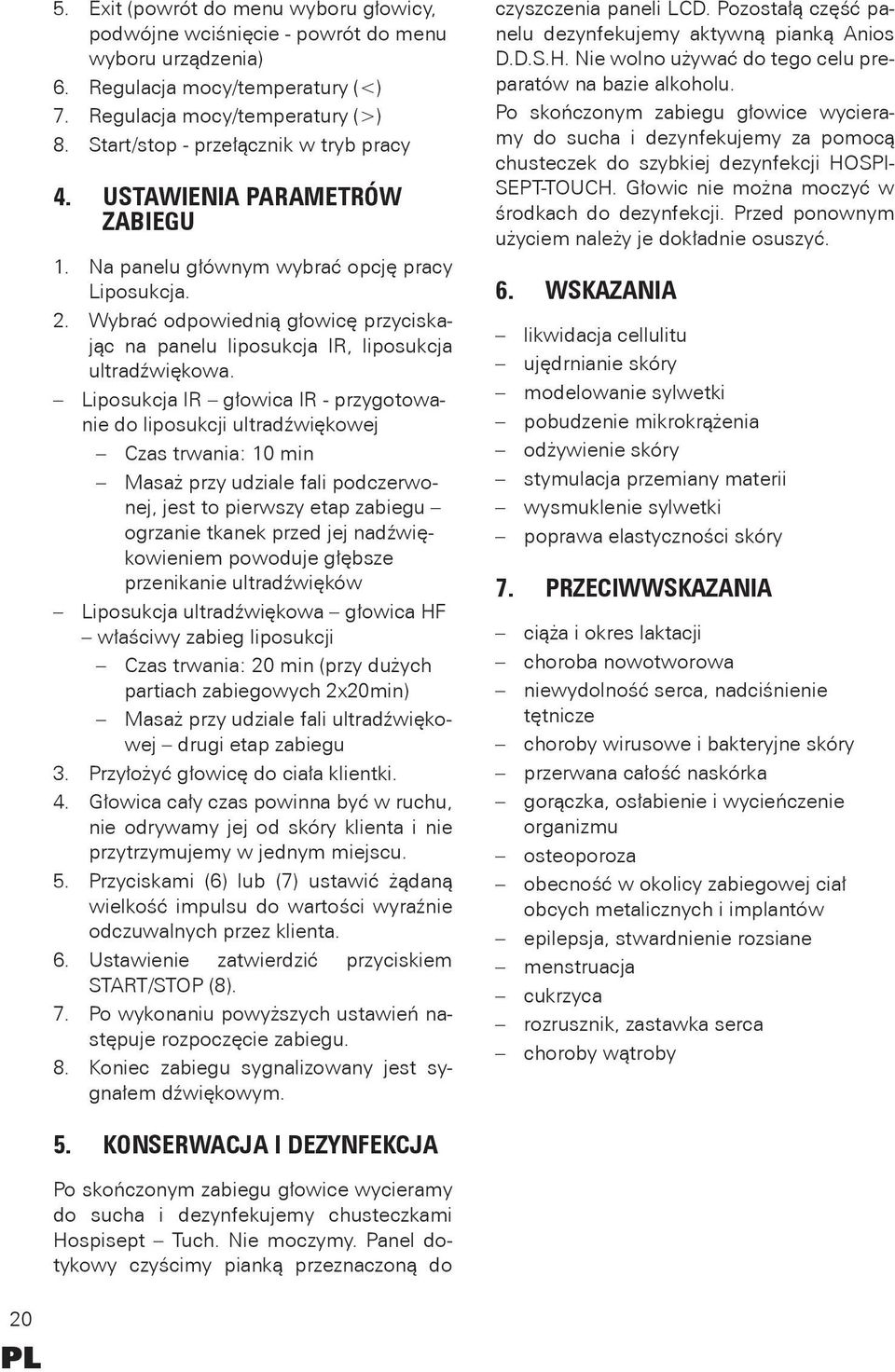

20 5. Exit (powrót do menu wyboru głowicy, podwójne wciśnięcie - powrót do menu wyboru urządzenia) 6. Regulacja mocy/temperatury (<) 7. Regulacja mocy/temperatury (>) 8. Start/stop - przełącznik w tryb pracy 4. USTAWIENIA PARAMETRÓW ZABIEGU 1. Na panelu głównym wybrać opcję pracy Liposukcja. 2. Wybrać odpowiednią głowicę przyciskając na panelu liposukcja IR, liposukcja ultradźwiękowa. Liposukcja IR głowica IR - przygotowanie do liposukcji ultradźwiękowej Czas trwania: 10 min Masaż przy udziale fali podczerwonej, jest to pierwszy etap zabiegu ogrzanie tkanek przed jej nadźwiękowieniem powoduje głębsze przenikanie ultradźwięków Liposukcja ultradźwiękowa głowica HF właściwy zabieg liposukcji Czas trwania: 20 min (przy dużych partiach zabiegowych 2x20min) Masaż przy udziale fali ultradźwiękowej drugi etap zabiegu 3. Przyłożyć głowicę do ciała klientki. 4. Głowica cały czas powinna być w ruchu, nie odrywamy jej od skóry klienta i nie przytrzymujemy w jednym miejscu. 5. Przyciskami (6) lub (7) ustawić żądaną wielkość impulsu do wartości wyraźnie odczuwalnych przez klienta. 6. Ustawienie zatwierdzić przyciskiem START/STOP (8). 7. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu. 8. Koniec zabiegu sygnalizowany jest sygnałem dźwiękowym. czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy za pomocą chusteczek do szybkiej dezynfekcji HOSPI- SEPT-TOUCH. Głowic nie można moczyć w środkach do dezynfekcji. Przed ponownym użyciem należy je dokładnie osuszyć. 6. WSKAZANIA likwidacja cellulitu ujędrnianie skóry modelowanie sylwetki pobudzenie mikrokrążenia odżywienie skóry stymulacja przemiany materii wysmuklenie sylwetki poprawa elastyczności skóry 7. PRZECIWWSKAZANIA ciąża i okres laktacji choroba nowotworowa niewydolność serca, nadciśnienie tętnicze choroby wirusowe i bakteryjne skóry przerwana całość naskórka gorączka, osłabienie i wycieńczenie organizmu osteoporoza obecność w okolicy zabiegowej ciał obcych metalicznych i implantów epilepsja, stwardnienie rozsiane menstruacja cukrzyca rozrusznik, zastawka serca choroby wątroby 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do 20

21 VIII. DERMOMASAŻER 1. ZASADA DZIAŁANIA Metoda podciśnieniowego masażu ciała została opatentowana w 1986 roku przez Louisa Paula Guitay i spopularyzowana w dziedzinie medycyny estetycznej pod nazwą endermologia. Twórca tej metody poszukiwał skutecznego sposobu oddziaływania na blizny i zmiany w obrębie tkanki łącznej. Badania dowiodły, że najskuteczniejszym sposobem jest wałkowanie i rolowanie skóry i tkanek pod nią leżących. Ręczny masaż jest bardzo męczący i wymaga długiego czasu zabiegu. Alternatywą stało się skonstruowanie specjalistycznego aparatu, który łączy w sobie masaż mechaniczny z podciśnieniem z jednoczesnym odciągnięciem fałdy skóry (zassaniem) i rolowaniem ruchomymi rolkami. Zabieg taki przy wykorzystaniu urządzenia Dermomassager został nazwany cellulogią. Dzięki takiemu zastosowaniu, cellulogia działa na skórę i podskórną tkankę tłuszczową i metodę tę można zaliczyć do masażu łącznotkankowego. Masaż ten często nazywany jest również lipomasażem. W wyniku zabiegu następuje likwidacja cellulitu poprzez rozbicie komórek tłuszczowych oraz w sposób widoczny redukcja obwodu ciała. Blizny i rozstępy stają się mniej widoczne. Zmniejszenie obrzęku uzyskuje się w efekcie stymulacji mikrokrążenia. Podczas cellulogii całe ciało, z wyjątkiem piersi, masuje się przy pomocy specjalnej głowicy kielichowej, wyposażonej w 6 ruchomych rolek, podłączonej do ssącej rury. Masaże wykonuje się szczególnie w miejscach objętym cellulitem. Najczęściej zabieg wykonuje się w okolicy ud, brzucha i pośladków. Zabiegi są całkowicie nieinwazyjne i bezpieczne, wspomagają naturalne procesy zachodzące w organizmie. Dodatkowo stymulują wytwarzanie hormonów szczęścia czyli endorfin przynosząc tym samym relaks i odprężenie. Masaż wykonuje się z wykorzystaniem specjalistycznych preparatów antycellulitowych, modelujących lub regenerujących. Zabieg ten został uznany za najlepszy w dziedzinie bezinwazyjnej redukcji cellulitu. 2. DANE TECHNICZNE Zakres czasu pracy: 1 40 min. Podciśnienie: 5 20 inhg Moc pompy podciśnienia: 120 VA 3. PANEL URZĄDZENIA Panel urządzenia ustawienie Dermomasażer 1. Regulacja czasu trwania zabiegu (<) 2. Regulacja czasu trwania zabiegu (>) 3. Exit (powrót do menu wyboru urządzenia) 4. Regulacja podciśnienia (<) 5. Regulacja podciśnienia (>) 6. Wyłącznik/przełącznik w tryb pracy (START/STOP) 4. USTAWIENIA PARAMETRÓW ZABIEGU 1. Na panelu głównym wybrać opcję pracy Dermomasażer. 2. Przyciskami (1) lub (2) ustawić czas trwania zabiegu. 3. Przyłożyć wybraną głowicę do ciała klientki. 4. Przycisnąć START/STOP (6). 5. Przyciskami (4) lub (5) ustawić żądaną wielkość podciśnienia (mocy zasysania). 6. Po wykonaniu powyższych ustawień następuje rozpoczęcie zabiegu. Zegar zabiegowy odmierza czas do końca

22 zabiegu. W przypadku przepełnienia filtra, czujnik zamieszczony w aparacie sygnalizuje konieczność jego opróżnienia. 8. Koniec zabiegu sygnalizowany jest sygnałem dźwiękowym. wybroczyn (siniaków) popękane naczynka krwionośne niewydolność krążenia gorączka, osłabienie i wycieńczenie organizmu zaawansowane nadciśnienie tętnicze 5. KONSERWACJA I DEZYNFEKCJA Po skończonym zabiegu głowice wycieramy do sucha i dezynfekujemy chusteczkami Hospisept Tuch. Nie moczymy. Panel dotykowy czyścimy pianką przeznaczoną do czyszczenia paneli LCD. Pozostałą część panelu dezynfekujemy aktywną pianką Anios D.D.S.H. Nie wolno używać do tego celu preparatów na bazie alkoholu. Po skończonym zabiegu głowice i pojemnik filtrujący należy dokładnie oczyścić. Wraz z wężem ssącym moczymy je w pojemniku z enzymatycznym płynem Aniosyme DD1, ewentualnie dezynfekujemy je przy pomocy myjki ultradźwiękowej z użyciem Aniosyme DD1. Po napełnieniu pojemnika systemu filtracyjnego należy go wykręcić, opróżnić, a następnie zdezynfekować chusteczkami Hospisept-Tuch. 6. WSKAZANIA likwidacja cellulitu ujędrnianie skóry modelowanie sylwetki pobudzanie mikrokrążenia wygładzenie rozstępów i blizn zmniejszenie obrzęków przygotowanie do liposukcji terapia przeciwstarzeniowa wspomaganie leczenia blizn, oparzeń, obrzęków zabiegi relaksacyjne 7. PRZECIWWSKAZANIA choroba nowotworowa ciąża stany zapalne skóry uszkodzenia mechaniczne skóry skłonność do krwawień i powstawania 22

23 IX. WARUNKI UŻYTKOWANIA SPRZĘTU 1. TRANSPORT Urządzenie można transportować wszelkimi dostępnymi krytymi środkami transportu. W czasie transportu urządzenie powinno być zabezpieczone przed wilgocią. W trakcie transportowania nie należy układać więcej niż 3 urządzenia na sobie. Urządzenie należy transportować w następujących warunkach: Temperatura: -10 o C do 60 o C Wilgotność względna: 20% do 80% W przypadku znacznej różnicy temperatur pomiędzy temperaturą pomieszczenia, w którym umieszczono urządzenie, a temperaturą transportu, urządzenie należy pozostawić do czasu w którym osiągnie ono temperaturę pomieszczenia, w którym się znajduje (reklimatyzacja). Dopiero po tym czasie można przystąpić do uruchomienia urządzenia. 2. PRZEGLĄDY I KONTROLE STANU TECHNICZNEGO Dla zapewnienia bezpieczeństwa i właściwego stanu technicznego urządzenia, w całym okresie używania, użytkownik zobowiązany jest poddawać go okresowym przeglądom technicznym raz na dwa lata. Przeglądy te wykonywane są na koszt użytkownika, przez producenta. Zgłoszenia konieczności napraw lub zapytania dotyczące wszelkich aspektów eksploatacji należy kierować na adres serwisu: CLARENA ul. Wilczycka 4C Wilczyce tel fax CZAS ŻYCIA URZĄDZENIA I UTYLIZACJA Po zakończeniu czasu życia urządzenia, który został określony na 10 lat, dalsza eksploatacja urządzenia jest możliwa pod warunkiem pozytywnych wyników po wykonaniu kontroli urządzenia przez producenta lub wskazany przez niego serwis. Po utracie zdolności do eksploatacji aparat lub jego wyposażenie należy utylizować zgodnie z obowiązującymi przepisami dotyczącymi usuwania odpadów (sprzętu elektronicznego) przez odpowiednie służby. 4. OZNAKOWANIE WYSTĘPUJĄCE NA WYROBIE 230 V/ AC 50 Hz napięcie zasilające SN 2010 część aplikacyjna typ B znak CE numer seryjny data produkcji 150 VA moc pobierana maksymalna Uwaga, zajrzyj do DOKUMENTACJI TOWARZYSZĄCEJ symbol wskazuje selektywne zbieranie sprzętu elektronicznego. 5. OZNAKOWANIE WYSTĘPUJĄCE WEWNĄTRZ URZĄDZENIA uziemienie ochronne (ziemia) 23

24 6. OZNAKOWANIE WYSTĘPUJĄCE NA OPAKOWANIU góra, nie przewracać chronić przed wilgocią ograniczenie dopuszczalnych temperatur 7. WARUNKI GWARANCJI Na urządzenie udziela się gwarancji na okres 12 miesięcy od daty zakupu. Gwarancja nie obejmuje: uszkodzeń mechanicznych i spowodowanych użytkowaniem niezgodnym z instrukcją uszkodzeń powstałych na skutek samodzielnie dokonywanego demontażu lub napraw urządzenia Na karcie gwarancyjnej powinna znajdować się pieczątka sprzedawcy. Należy zachować kartę gwarancyjną. ostrożnie, kruche 8. PROBLEMY W DZIAŁANIU URZĄDZENIA PROBLEM PRZYCZYNA SPOSÓB POSTĘPOWANIA Urządzenia nie można włączyć, wyświetlacz nie działa Kabel zasilający jest odłączony Bezpiecznik się przepalił Sprawdzić czy kabel zasilający jest dobrze podłączony do urządzenia (czy nie jest luźny) oraz czy jest podłączony do sieci. Sprawdzić czy przewód nie ma widocznych uszkodzeń. Sprawdzić stan bezpieczników (znajdują się one obok włącznika z tyłu urządzenia). Uwaga! Wymiana bezpieczników może być wykonana tylko po odłączeniu urządzenia od sieci zasilającej. Obudowę bezpiecznika można odkręcić śrubokrętem i wyciągnąć bezpiecznik z urządzenia. Jeżeli drucik w środku bezpiecznika jest przerwany lub jest on brudny w środku należy wymienić na nowy (zapasowe są dołączone do urządzenia) i sprawdzić czy można włączyć urządzenie. 24

25 Łopatka nie rozpyla bądź słabo rozpyla Głowice nie pracują bądź słabo pracują Brak ciśnienia lub ciśnienie minimalne Urządzenie od razu po włączeniu programu zaczyna zasysać Przewód łopatki Skin Scrubber nie jest podłączony do urządzenia Wybrany program jest nie właściwy Ustawiona jest mała moc pracy łopatki Skóra poddana zabiegowi nie jest mokra Przewód głowicy nie jest podłączony do urządzenia Podłączona jest niewłaściwa głowica Ustawiona jest mała moc pracy Wężyk ssący nie jest właściwie podłączony do filtra lub dyszy Regulator ciśnienia jest ustawiony na pozycji minimalnej Uszkodzony wężyk ssący Filtr źle zamontowany Zatkany wężyk ssący bądź dysza. Filtr źle zamontowany. Przepełniony filtr. PEELING KAWITACYJNY Sprawdzić podłączenie łopatki do urządzenia (czy kabel jest dobrze zamocowany i nakrętka dobrze nakręcona na gwint). Uwaga! Nie wolno podłączać łopatki od innego urządzenia. Sprawdzić czy jest wybrany program Skin Scrubber i czy łopatka jest aktywna (łopatkę można włączyć/wyłączyć także przyciskiem na bocznej ściance łopatki). Zwiększyć moc pracy łopatki na panelu sterującym. Na skórze poddawanej zabiegowi jest nie wystarczająca ilość toniku, w trakcie trwania pilingu skóra powinna być mokra. ULTRA SONIC Sprawdzić podłączenie głowicy do urządzenia (czy kabel jest dobrze zamocowany i nakrętka dobrze nakręcona na gwint). Sprawdzić czy jest wybrana odpowiednia opcja pracy na panelu i głowica podłączona do właściwego gniazda. Zwiększyć moc pracy na panelu sterującym. MIKRODERMABRAZJA Sprawdzić podłączenie wężyka ssącego do dyszy lub filtra umieszczonego z tyłu urządzenia. Przesunąć regulator ciśnienia w kierunku maximum. Odciąć uszkodzoną końcówkę wężyka ssącego lub zamontować nowy wężyk. Sprawdzić położenie filtra, zamontować filtr zgodnie ze strzałkami, docisnąć. Sprawdzić czy wężyk nie jest załamany, wyczyścić wężyk ssący bądź wymienić na nowy, sprawdzić czy dysza nie jest zatkana i w razie potrzeby ją oczyścić. Sprawdzić położenie filtra, zamontować filtr zgodnie ze strzałkami. Wymienić filtr na nowy. 25

26 Brak ciśnienia lub ciśnienie minimalne Urządzenie od razu po włączeniu programu zaczyna zasysać Głowice nie pracują bądź słabo pracują Wężyk ssący nie jest właściwie podłączony do filtra lub głowicy Zatkany wężyk ssący bądź głowica Regulator ciśnienia jest ustawiony na pozycji minimalnej Uszkodzony wężyk ssący Szklany filtr jest źle zamontowany Przepełniony filtr Zatkany wężyk ssący bądź dysza Przewód głowicy nie jest podłączony do urządzenia DERMOMASAŻER Sprawdzić podłączenie wężyka ssącego do głowicy oraz do filtra. Wyczyścić wężyk ssący bądź wymienić na nowy, sprawdzić czy głowica do masażu nie jest zatkana i w razie potrzeby ją oczyścić. Przesunąć regulator ciśnienia w kierunku maximum. Odciąć uszkodzoną końcówkę wężyka ssącego lub zamontować nowy wężyk. Wykręcić filtr i wkręcić go ponownie. Uwaga! Szklany filtr można odkręcić dopiero po odłączeniu urządzenia od sieci. Na panelu głównym pojawia się informacja opróżnij filtr. Należy wyłączyć urządzenie opróżnić filtr, zamontować go ponownie i włączyć urządzenie. Sprawdzić czy wężyk nie jest załamany, wyczyścić wężyk ssący bądź wymienić na nowy, sprawdzić czy dysza nie jest zatkana i w razie potrzeby ją oczyścić. LIPOSUKCJA Sprawdzić podłączenie głowicy do urządzenia (czy kabel jest dobrze zamocowany i nakrętka dobrze nakręcona na gwint). Podłączona jest niewłaściwa głowica Sprawdzić czy jest wybrana odpowiednia opcja pracy na panelu i odpowiednia głowica. Ustawiona jest mała moc pracy (głowica HF) / niska temperatura (głowica IR) Zwiększyć moc pracy/temperaturę na panelu sterującym 26
