Przedmiar robót. 1 Instalacja wody zimnej i ciepłej 1.1 Zasilenie instalacji. Zuzia10 (C) Datacomp (lic. 9469) strona nr: 4

Transkrypt

1 strona nr: 4 Przedmiar robót 1 Instalacja wody zimnej i ciepłej 1.1 Zasilenie instalacji 1 KNR 403/1005/12 Ręczne przebijanie otworów w ścianach lub stropach z gipsu lub gazobetonu, długość przebicia do 50 cm, rura Fi do 40 mm 1 otwór 2 KNR 215/119/1 Wodomierz śrubowy, Dn 50 mm 1 szt 3 KNNRS 4/517/3 (5) ANALOGIA zawór antyskażeniowy ECO3Tb-BA, Fi 50 mm 1 szt 4 KNR 215/104/6 Rurociąg z rur stalowych ocynkowanych o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych, Dn 50 mm 3,40 m 5 KNR 219/119/1 Rury ochronne PP, Dn 100 mm przy przejściu przez ściane R= 0,955 M= 1,000 S= 1,000 0,50 m 1.2 Instalacja hydrantowa 6 KNR 215/104/5 Rurociąg z rur stalowych ocynkowanych o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych, Dn 40 mm piwnice 19,00 = 19,000 pion 3,50*2 = 7,000 26,00 26,00 m 7 KNR 215/116/2 Zawory hydrantowe, Dn 25 mm we wnęce 2 szt 8 KNR 215/120/2 Szafka hydrantowa wnękowa z wyposażeniem; wąż sztywny fi 25 mm, prądownica itp. 2 szt 9 KNR 215/109/1 Dodatek za wykonanie obustronnych podejść do wodomierzy śrubowych, Dn 40 mm 2 kpl 1.3 Instalacja wody zimnej,ciepłej i cyrkulacji 10 KNR 403/1007/6 Ręczne przebijanie otworów w ścianach lub stropach z betonu, długość przebicia do 20 cm, rura Fi do 25 mm 8+9 = 17,000 17,00 17,00 otwór 11 KNR 13/130/1 średnicy 16 mm piwnice 28,00 = 28,000 pion na parter 3,00*5 = 15,000 parter 21,00 = 21,000 piony na piętro 3,50*2 = 7,000 71,00 71,00 m 12 KNR 13/130/1 średnicy 20 mm piwnice 4,5*2 = 9,000 piony na parter 3,00*5 = 15,000 parter 46,00*2 = 92,000 piony na piętro 15*3,50 = 52,500 pietro 36,00*2 = 72, ,50 240,50 m 13 KNR 13/130/2 średnicy 25 mm piwnice 12,00*2+1,90*2+1,50+1,50 = 30,800 piony na parter 3,00*6 = 18,000 48,80 48,80 m 14 KNR 13/130/3 średnicy 32 mm piwnice 9,00*2+1,20 = 19,200 19,20 19,20 m 15 KNR 13/130/4 średnicy 40 mm piwnice 3,50 = 3,500 3,50 3,50 m Instalacja wody zimnej i ciepłej

2 strona nr: 5 16 KNR 215/107/2 Dodatek za wykonanie podejścia dopływowego, do zaworów wypływowych, baterii, mieszaczy, Dn 20 mm do baterii umywalkowych (woda zimna i ciepła) 15*2 = 30,000 do baterii zlewozmywakowych(woda zimna i ciepła) 1*2 = 2,000 do misek ustepowych(woda zimna ) 12 = 12,000 do natrysków(woda zimna i ciepła) 6*2 = 12,000 do pisuarow (woda zimna) 1 = 1,000 57,00 57,00 szt 17 KNR 215/112/2 (1) Zawory przelotowe i zwrotne sieci wodociągowych, Dn 20 mm 29,00 szt 18 KNR 215/112/1 (1) Zawory przelotowe i zwrotne sieci wodociągowych, Dn 15 mm 6 szt 19 KNR 215/112/4 (1) Zawory przelotowe i zwrotne sieci wodociągowych, Dn 32 mm 1 szt 20 KNR 215/110/4 Próba szczelności instalacji wodociągowej, budynki niemieszkalne, rurociągi Fi do 65 mm 71,00+240,50+48,80+19,20+3,50 = 383, ,00 383,00 m 21 KNR 215/115/2 Bateria umywalkowa lub zmywakowa stojąca Dn 15 mm baterie umywalkowe 15 = 15,000 baterie zlewozmywakowe 1 = 1,000 16,00 16,00 szt 22 KNR 215/117/1 Mieszacze natryskowe mosiężne chromowane z 2 zaworami regulacyjnymi z rurą, sitkiem, termometrem Fi 15x20 mm 6 szt Instalacja wody zimnej i ciepłej

3 strona nr: 6 2 Instalacji kanalizacji sanitarnej 2.1 Rurociągi i podejścia 23 KNRW 215/203/4 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 160 mm parter 27,00 = 27,000 pietro = 0,000 27,00 27,00 m 24 KNRW 215/203/3 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 110 mm piwnica 1,00+2,80 = 3,800 parter 22,00 = 22,000 piony na piętro 4*6,50 = 26,000 51,80 51,80 m 25 KNRW 215/203/1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 50 mm piwnica 0,70 = 0,700 parter 11*0,50 = 5,500 piętro 25,00 = 25,000 31,20 31,20 m 26 KNRW 215/208/1 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 50 mm piwnica 0,70 = 0,700 parter 8*0,70 = 5,600 pietro 9*0,70 = 6,300 12,60 12,60 m 27 KNRW 215/211/1 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 50 mm podejścia do umywalek 15 = 15,000 podejście do zlewozmywaka 1 = 1,000 podejście pod natryski 6 = 6,000 podejście pod pisuar 1 = 1,000 23,000 23,000 szt 28 KNRW 215/211/3 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm podejście pod miski WC 12 = 12,000 podejście do kratki sciekowej w posadzce piwnic 1 = 1,000 13,00 13,00 szt 29 KNRW 215/213/5 Rura wywiewna z PVC o połączeniu wciskowym, Fi 110 mm 4 szt 30 KNRW 215/218/1 Wpust ściekowy z tworzywa sztucznego, Fi 50 mm w posadzce kotłowni 1 szt 31 KNRW 215/222/2 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 110 mm 8 szt 2.2 Armatura kanalizacji snaitarnej 32 KNRW 215/224/1 (1) Studnie rewizyjne z kręgów betonowych, wewnątrz budynków, wykonywane w gotowym wykopie, Fi 500 mm, głębokość do 1,0 m- w kotłowni 1 kpl 33 KNRW 215/229/5 (2) Zlewozmywak z blachy nierdzewnej, 2-komorowy z ociekaczem, na szafce z syfonem z tworzywa 1 szt 34 KNRW 215/230/2 (2) Umywalka pojedyncza porcelanowa z syfonem gruszkowym.białe IRYDA 50 Cersanit 14 kpl 35 KNRW 215/230/2 (2) Umywalka pojedyncza porcelanowa z syfonem gruszkowym.dla niepełnosprawnych typu IRYDA I 50 Cersanit 1 kpl 36 KNRW 215/232/2 (3) Brodzik natryskowy PCV z kabiną narożną akrylową, 2 -ścienną 6 kpl 37 KNRW 215/233/3 Ustęp z płuczką, typu "kompakt" 12 kpl 38 KNRW 215/234/2 Pisuar pojedynczy z zaworem spłukującym 1 kpl Instalacji kanalizacji sanitarnej

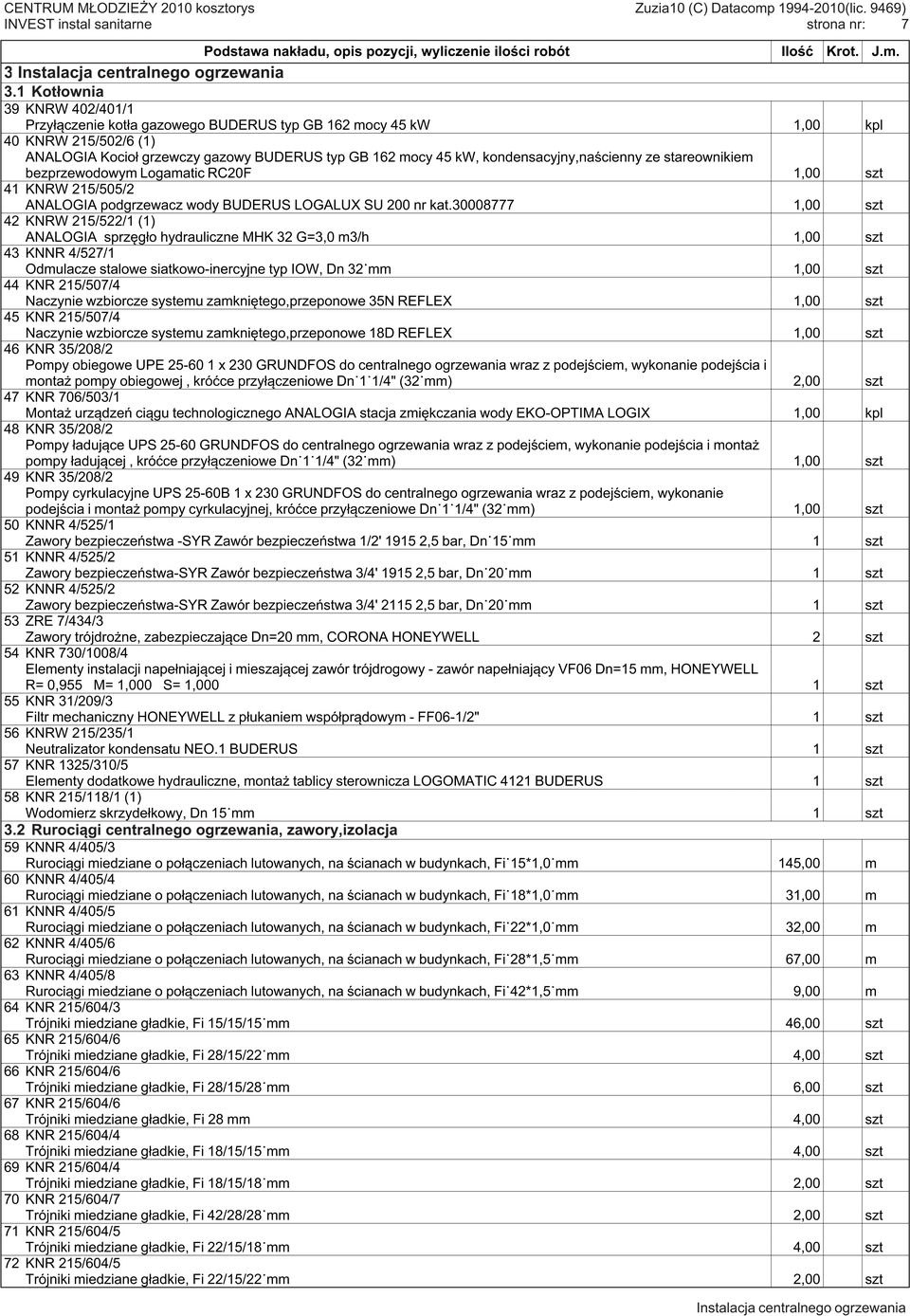

4 strona nr: 7 3 Instalacja centralnego ogrzewania 3.1 Kotłownia 39 KNRW 402/401/1 Przyłączenie kotła gazowego BUDERUS typ GB 162 mocy 45 kw 1,00 kpl 40 KNRW 215/502/6 (1) ANALOGIA Kocioł grzewczy gazowy BUDERUS typ GB 162 mocy 45 kw, kondensacyjny,naścienny ze stareownikiem bezprzewodowym Logamatic RC20F 1,00 szt 41 KNRW 215/505/2 ANALOGIA podgrzewacz wody BUDERUS LOGALUX SU 200 nr kat ,00 szt 42 KNRW 215/522/1 (1) ANALOGIA sprzęgło hydrauliczne MHK 32 G=3,0 m3/h 1,00 szt 43 KNNR 4/527/1 Odmulacze stalowe siatkowo-inercyjne typ IOW, Dn 32 mm 1,00 szt 44 KNR 215/507/4 Naczynie wzbiorcze systemu zamkniętego,przeponowe 35N REFLEX 1,00 szt 45 KNR 215/507/4 Naczynie wzbiorcze systemu zamkniętego,przeponowe 18D REFLEX 1,00 szt 46 KNR 35/208/2 Pompy obiegowe UPE x 230 GRUNDFOS do centralnego ogrzewania wraz z podejściem, wykonanie podejścia i montaż pompy obiegowej, króćce przyłączeniowe Dn 1 1/4" (32 mm) 2,00 szt 47 KNR 706/503/1 Montaż urządzeń ciągu technologicznego ANALOGIA stacja zmiękczania wody EKO-OPTIMA LOGIX 1,00 kpl 48 KNR 35/208/2 Pompy ładujące UPS GRUNDFOS do centralnego ogrzewania wraz z podejściem, wykonanie podejścia i montaż pompy ładującej, króćce przyłączeniowe Dn 1 1/4" (32 mm) 1,00 szt 49 KNR 35/208/2 Pompy cyrkulacyjne UPS 25-60B 1 x 230 GRUNDFOS do centralnego ogrzewania wraz z podejściem, wykonanie podejścia i montaż pompy cyrkulacyjnej, króćce przyłączeniowe Dn 1 1/4" (32 mm) 1,00 szt 50 KNNR 4/525/1 Zawory bezpieczeństwa -SYR Zawór bezpieczeństwa 1/2' ,5 bar, Dn 15 mm 1 szt 51 KNNR 4/525/2 Zawory bezpieczeństwa-syr Zawór bezpieczeństwa 3/4' ,5 bar, Dn 20 mm 1 szt 52 KNNR 4/525/2 Zawory bezpieczeństwa-syr Zawór bezpieczeństwa 3/4' ,5 bar, Dn 20 mm 1 szt 53 ZRE 7/434/3 Zawory trójdrożne, zabezpieczające Dn=20 mm, CORONA HONEYWELL 2 szt 54 KNR 730/1008/4 Elementy instalacji napełniającej i mieszającej zawór trójdrogowy - zawór napełniający VF06 Dn=15 mm, HONEYWELL R= 0,955 M= 1,000 S= 1,000 1 szt 55 KNR 31/209/3 Filtr mechaniczny HONEYWELL z płukaniem współprądowym - FF06-1/2" 1 szt 56 KNRW 215/235/1 Neutralizator kondensatu NEO.1 BUDERUS 1 szt 57 KNR 1325/310/5 Elementy dodatkowe hydrauliczne, montaż tablicy sterownicza LOGOMATIC 4121 BUDERUS 1 szt 58 KNR 215/118/1 (1) Wodomierz skrzydełkowy, Dn 15 mm 1 szt 3.2 Rurociągi centralnego ogrzewania, zawory,izolacja 59 KNNR 4/405/3 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 15*1,0 mm 145,00 m 60 KNNR 4/405/4 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 18*1,0 mm 31,00 m 61 KNNR 4/405/5 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 22*1,0 mm 32,00 m 62 KNNR 4/405/6 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 28*1,5 mm 67,00 m 63 KNNR 4/405/8 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 42*1,5 mm 9,00 m 64 KNR 215/604/3 Trójniki miedziane gładkie, Fi 15/15/15 mm 46,00 szt 65 KNR 215/604/6 Trójniki miedziane gładkie, Fi 28/15/22 mm 4,00 szt 66 KNR 215/604/6 Trójniki miedziane gładkie, Fi 28/15/28 mm 6,00 szt 67 KNR 215/604/6 Trójniki miedziane gładkie, Fi 28 mm 4,00 szt 68 KNR 215/604/4 Trójniki miedziane gładkie, Fi 18/15/15 mm 4,00 szt 69 KNR 215/604/4 Trójniki miedziane gładkie, Fi 18/15/18 mm 2,00 szt 70 KNR 215/604/7 Trójniki miedziane gładkie, Fi 42/28/28 mm 2,00 szt 71 KNR 215/604/5 Trójniki miedziane gładkie, Fi 22/15/18 mm 4,00 szt 72 KNR 215/604/5 Trójniki miedziane gładkie, Fi 22/15/22 mm 2,00 szt Instalacja centralnego ogrzewania

5 strona nr: 8 73 KNR 215/606/3 Złączki miedziane gładkie, Fi 15/15 mm 2,00 szt 74 KNR 215/606/4 Złączki miedziane gładkie, Fi mm 2,00 szt 75 KNR 215/606/5 Złączki miedziane gładkie, Fi 22/22 mm 4,00 szt 76 KNR 215/606/6 Złączki miedziane gładkie, Fi 28/28 mm 4,00 szt 77 KNR 215/606/7 Złączki miedziane gładkie, Fi 42/18 mm 2,00 szt 78 KNR 215/606/4 Złączki miedź-mosiądz gwintowane, Fi 18-3/4" 2,00 szt 79 KNR 215/606/3 Złączki miedź-mosiądz gwintowane, Fi 15-1/2" 72,00 szt 80 KNR 215/606/6 Złączki miedź-mosiądz gwintowane, Fi 28-3/4" 6,00 szt 81 KNR 215/606/6 Złączki miedź-mosiądz gwintowane, Fi 28-1" 10,00 szt 82 KNR 215/606/6 Złączki miedź-mosiądz gwintowane, Fi 28-5/4" 2,00 szt 83 KNR 215/606/7 Złączki miedź-mosiądz gwintowane, Fi 42-6/4" 4,00 szt 84 KNNRS 4/2306/3 ANALOGIA kolana miedziane Fi 15/15 mm, kolano 90 54,00 szt 85 KNNRS 4/2306/3 ANALOGIA kolana miedziane Fi 28/28 mm, kolano 90 6,00 szt 86 KNNRS 4/2306/3 ANALOGIA kolana miedziane Fi 42/42 mm, kolano 90 4,00 szt 87 KNR 215/408/3 (2) Zawór przelotowy kulowy prosty c.o. żeliwny ocynkowany, Fi 25 mm 6,00 szt 88 KNR 215/408/4 (4) Zawór przelotowy kulowy prosty c.o. żeliwny ocynkowany, Fi 40 mm 2,00 szt 89 KNR 215/408/3 (5) Zawór zwrotny przelotowy c.o. żeliwny ocynkowany Fi 25 mm 2,00 szt 90 KNR 215/408/1 (2) Zawór wodny przelotowy RLV prosty mosiężny Fi 15 mm 37,00 szt 91 KNR 34/101/10 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 20 mm (N), rurociąg Fi 15 mm 145,00 m 92 KNR 34/101/10 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 20 mm (N), rurociąg Fi 18 mm 31,00 m 93 KNR 34/101/10 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 20 mm (N), rurociąg Fi 22 mm 32,00 m 94 KNR 34/101/11 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 20 mm (N), rurociąg Fi 28mm 67,00 m 95 KNR 34/101/11 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 20 mm (N), rurociąg Fi 42mm 9,00 m 3.3 Grzejniki CO 96 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/400 parter 4 = 4,000 pietro 2 = 2,000 6,00 6,00 szt 97 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/500 piętro 1 = 1,000 1,00 1,00 szt 98 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/600 parter 1,00 = 1,000 1,00 1,00 szt 99 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/700 parter 2 = 2,000 piętro 4 = 4,000 6,00 6,00 szt 100 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/800 piętro 2 = 2,000 2,00 2,00 szt 101 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/1000 parter 10 = 10,000 10,00 10,00 szt 102 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/1200 parter 1,00 = 1,000 1,00 1,00 szt Instalacja centralnego ogrzewania

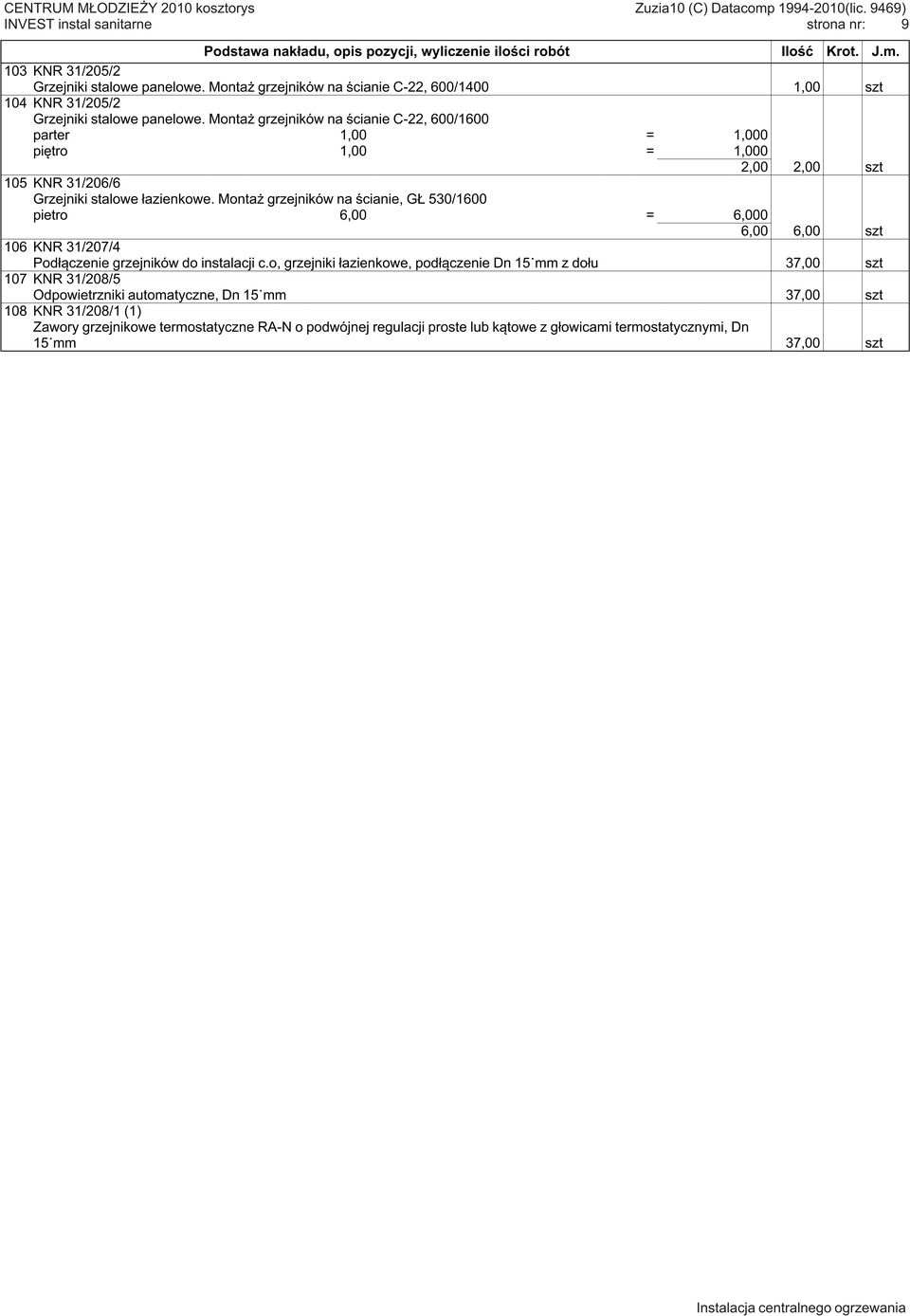

6 strona nr: KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/1400 1,00 szt 104 KNR 31/205/2 Grzejniki stalowe panelowe. Montaż grzejników na ścianie C-22, 600/1600 parter 1,00 = 1,000 piętro 1,00 = 1,000 2,00 2,00 szt 105 KNR 31/206/6 Grzejniki stalowe łazienkowe. Montaż grzejników na ścianie, GŁ 530/1600 pietro 6,00 = 6,000 6,00 6,00 szt 106 KNR 31/207/4 Podłączenie grzejników do instalacji c.o, grzejniki łazienkowe, podłączenie Dn 15 mm z dołu 37,00 szt 107 KNR 31/208/5 Odpowietrzniki automatyczne, Dn 15 mm 37,00 szt 108 KNR 31/208/1 (1) Zawory grzejnikowe termostatyczne RA-N o podwójnej regulacji proste lub kątowe z głowicami termostatycznymi, Dn 15 mm 37,00 szt Instalacja centralnego ogrzewania

7 strona nr: 10 4 Instalacja gazowa 4.1 Rurociagi 109 KNR 401/330/7 Wykucie wnęk w ścianach z cegieł, zaprawa cementowo-wapienna, głębokość do 1 cegły 0,50 m2 110 KNR 401/333/3 Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 1 1/2 cegły 1 szt 111 KNR 215/302/2 Rurociągi stalowe o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych, Dn 20 mm 22,00 m 112 KNNR 5/113/3 Rury ochronne, stalowe, Fi 88,9/4,0(80) mm 0,50 m 113 Kalkulacja własna Czyszczenie rurociągu gazowego z rdzy pod malowanie antykorozyjne 22,00 mb 114 KNR 401/1212/27 Malowanie farbą chlorokauczukowa do gruntowania przeciwrdzewna, rury gazowe, średnica 50 mm, 1-krotne 22,00 m 115 KNR 401/1212/27 Malowanie farbą ftalową do metalu,kolor żółty, rury gazowe, średnica 50 mm, 1-krotne 22,00 m 116 KNR 215/310/2 (1) Kurki gazowe przelotowe, Fi 20 mm 2 szt 117 KNR 215/308/1 Odwadniacze gazowe, Dn 20 mm 1 szt 118 KNR 215/305/2 Próba instalacji gazowej wewnętrznej na ciśnienie (dla przedsiębiorstwa i dostawcy gazu), w budynkach niemieszkalnych, Fi do 65 mm 22,00 m Instalacja gazowa
