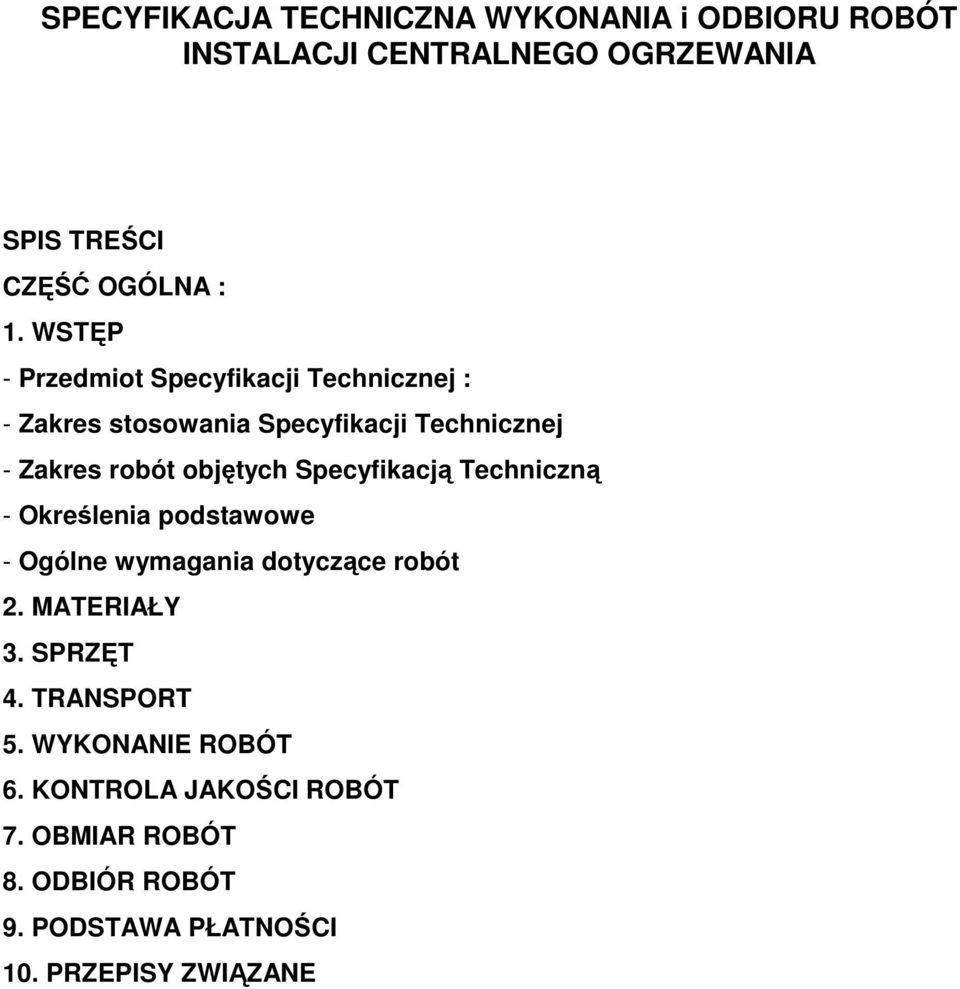

1 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT INSTALACJI CENTRALNEGO OGRZEWANIA SPIS TREŚCI CZĘŚĆ OGÓLNA : 1. WSTĘP - Przedmiot Specyfikacji Technicznej : - Zakres stosowania Specyfikacji Technicznej - Zakres robót objętych Specyfikacją Techniczną - Określenia podstawowe - Ogólne wymagania dotyczące robót 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE

2 2 CZĘŚĆ OGÓLNA : 1. WSTĘP Przedmiot Specyfikacji Technicznej : Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wymiany instalacji centralnego ogrzewania w budynku MOPS w Kutnie. Zakres stosowania Specyfikacji Technicznej : Specyfikacja Techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. Zakres robót objętych Specyfikacją Techniczną : - roboty budowlane - roboty demontażowe instalacji - montaż instalacji i armatury - montaż urządzeń i wyposażenia - próby i odbiory instalacji Określenia podstawowe : Określenia podane w niniejszej Specyfikacji Technicznej są zgodne z Polskimi Normami. Ogólne wymagania dotyczące robót : Wykonawca jest odpowiedzialny za jakość wykonania robót i ich zgodność z dokumentacją projektową oraz Specyfikacją Techniczną Wykonania i Odbioru Robót. 2. MATERIAŁY Instalacja centralnego ogrzewania wewnętrznego. W budynku projektuje się ogrzewanie z obiegiem wymuszonym, dwururowe, zasilane z ist. węzła c.o. Parametry czynnika grzewczego 70/50 C. Z węzła c.o. czynnik grzewczy rozprowadzany jest przewodami z rur miedzianych układanych na ścianach budynku. Jako elementy grzejne zastosowano grzejniki stalowe płytowe z zasilaniem dolnym z zaworami grzejnikowymi oraz odpowietrznikami. Przy montażu zachować kompensację naturalną przewodów instalacji c.o. W najwyższych punktach zamontować automatyczne odpowietrzniki. Uchwyty przesuwne winny być wykonane z tworzywa sztucznego lub z taśmy miedzianej. Koszty związane z zakupem, transportem i składowanie materiałów są kosztami Wykonawcy Robót do czasu odbioru zadania będącego przedmiotem zamówienia. Materiały stosowane do wykonania instalacji muszą być zgodne z Polskimi Normami lub posiadać wymagane atesty i dopuszczenia zgodnie z obowiązującymi przepisami prawa.

3 3 Przechowywanie i składowanie materiałów : Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą potrzebne na budowie, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót oraz były dostępne do kontroli Inwestora. Wariantowe stosowanie materiałów : Wszelkie materiały i urządzenia zastosowane w projekcie budowlanym można zastąpić równoważnymi - stosując te same lub lepsze parametry techniczne i wymagania funkcjonalne poparte certyfikatami, świadectwami dopuszczenia, atestami w zależności od wymagań wynikających z odpowiednich przepisów. Warunki ogólne wymagane od materiałów przeznaczonych do wbudowania w obiekcie będącym przedmiotem zamówienia : Wyrób budowlany nadaje się do obrotu i stosowania w budownictwie, jeżeli jest zgodny z Polską Norma lub posiada Aprobatę Techniczną. Aprobatę Techniczna udziela się dla wyrobu budowlanego, dla którego nie ustanowiono Polskiej Normy wyrobu, albo wyrobu budowlanego, którego właściwości użytkowe, odnoszące się do wymagań podstawowych, różnią się istotnie od właściwości określonej w Polskiej Normie wyrobu. Zastosowane wyroby budowlane powinny posiadać cechy określone w Polskiej Normie lub Aprobacie Technicznej. Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowlanych, jeżeli jest oznaczony: 1) Znakiem budowlanym określonym w ustawie z dnia 16 kwietnia 2004 r. (Dz. U. z dnia 30 kwietnia 2004 r.) o wyrobach budowlanych. 2) Znakiem CE, oznaczającym, że dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi. Dopuszcza się także do stosowania materiały i wyroby : 1) Umieszczone w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z uznanymi regułami sztuki budowlanej. 2) Wyroby budowlane wykonane według indywidualnej dokumentacji technicznej, sporządzonej przez projektanta obiektu lub z nim uzgodnionej, dla których producent wydał oświadczenie, że zapewniono zgodność wyrobu budowlanego z tą dokumentacją oraz z przepisami. 3. SPRZĘT Wykonawca jest zobowiązany do używania sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanie robót. Sprzęt, będący własnością Wykonawcy lub wynajęty do wykonania robót, ma być utrzymany w dobrym stanie technicznym oraz musi być zgodny z normami ochrony środowiska i przepisami dotyczącymi ich użytkowania. 4. TRANSPORT

4 4 Transport materiałów i sprzętu na budowę jest kosztem Wykonawcy Robót. Zaleca się, żeby transport materiałów na budowę odbywał się pojazdami o ładowności do 5 t. 5. WYKONANIE ROBÓT Z węzła cieplnego czynnik grzewczy doprowadzany jest przewodami z rur miedzianych łączonych lutem miękkim, montowanych na ścianach do poszczególnych grzejników. Jako elementy grzejne zastosowano grzejniki stalowe płytowe z zasilaniem dolnym. Najwyższe punkty instalacji zakończyć automatycznymi zaworami odpowietrzającymi. Przy montażu zachować kompensację naturalną przewodów instalacji c.o. Po wykonaniu instalacji przeprowadzić próbę szczelności i drożności. Badanie szczelności na zimno instalacji c.o. Instalacja c.o. najpóźniej na 24 godziny przed rozpoczęciem badania szczelności musi być napełniona wodą zimną i dokładnie odpowietrzona. Po napełnieniu i odpowietrzeniu należy dokonać starannego przeglądu wszystkich elementów, kontrolując ich szczelność przy ciśnieniu statycznym słupa wody w instalacji. Badanie szczelności instalacji na zimno należy przeprowadzić po odcięciu lub odłączeniu od instalacji źródła ciepła. Od instalacji należy odłączyć też naczynie wzbiorcze, a następnie podnieść ciśnienie przy pomocy ręcznej pompy tłokowej. Pompa musi być wyposażona w zbiornik wody, zawór odcinający, zawór zwrotny, zawór spustowy oraz cechowany manometr tarczowy zamocowany na kurku manometrycznym. Manometr tarczowy o minimalnej średnicy tarczy 150 mm musi mieć zakres wskazań o 50 % większy od ciśnienia próbnego i działkę elementarną 0,1 bar (0,01 MPa). Wartość ciśnienia próbnego należy przyjmować pr + 2 bar, gdzie pr = 4 bar. Po stwierdzeniu gotowości zładu lub jej części, do badania szczelności, należy odłączyć naczynie wzbiorcze i szczelnie zamknąć króćce łączące z tymi elementami. Woda, którą będzie napełniona instalacja po płukaniu i do badania szczelności nie może powodować korozji grzejników. Badanie szczelności należy przeprowadzać przy ciśnieniu wody w najniższym punkcie instalacji równym ciśnieniu próbnemu. Podczas badania szczelności należy utrzymywać w instalacji stałą temperaturę wody, gdyż zmiana jej o 10 K powoduje zmianę ciśnienia o 0,5-1,0 bar. Badanie szczelności na gorąco instalacji c.o. Badanie szczelności i działania instalacji w stanie gorącym należy przeprowadzać po uzyskaniu pozytywnego wyniku badania szczelności na zimno i po usunięciu ewentualnych usterek oraz po uzyskaniu pozytywnych wyników badań zabezpieczenia instalacji zgodnie z wymaganiami normy PN-91/B Badanie szczelności zładu na gorąco należy przeprowadzić po uruchomieniu źródła ciepła w miarę możliwości przy najwyższych parametrach roboczych czynnika grzewczego, lecz nieprzekraczających parametrów obliczeniowych. Przed przystąpieniem do badania działania instalacji na gorąco budynek powinien być ogrzewany w ciągu, co najmniej 72 godzin. Podczas badania szczelności na gorąco, należy dokonać oględzin wszystkich połączeń i uszczelnień. Wszystkie zauważone nieszczelności i usterki należy usunąć.

5 5 Wynik badania na gorąco należy uważać za pozytywny, jeżeli instalacja nie wykazuje żadnych przecieków, a po ochłodzeniu nie stwierdzono uszkodzeń ani trwałych odkształceń. Badanie szczelności eksploatacyjnej instalacji c.o. Po pomyślnym zakończeniu badania szczelności na gorąco instalację należy poddać obserwacji. Instalację można uznać za spełniającą wymagania szczelności eksploatacyjnej, jeżeli w czasie trzydobowej obserwacji niezbędne uzupełnienie wody nie przekroczy 0,1 % pojemności zładu. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, projektem budowlanym oraz za jakość stosowanych materiałów i wykonywanych robót. Następstwa jakiegokolwiek błędu w robotach spowodowanego przez Wykonawcę zostaną poprawione przez Wykonawcę na własny koszt. Polecenia Inspektora Nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania prowadzonych robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości : Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Zapewni on odpowiedni system kontroli, personel, sprzęt, zaopatrzenie i wszystkie urządzenia oraz przyrządy niezbędne do pobierania próbek badań i pomiarów materiałów oraz robót. Inspektor Nadzoru może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonania jest zadawalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami i normami Badania i pomiary : Wszystkie badania i pomiary będą prowadzone zgodnie z wymaganiami obowiązujących norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w Specyfikacji Technicznej należy stosować wytyczne krajowe lub inne procedury zaakceptowane przez Inspektora Nadzoru. Przed przystąpieniem badań i pomiarów Wykonawca powiadomi Inspektora o rodzaju, miejscu i terminie badania. Wyniki pomiarów i badań Wykonawca przedstawi na piśmie w formie protokołu do akceptacji Inwestora. 7. OBMIAR ROBÓT Obmiar robót będzie odbywał się na zasadach określonych na etapie przetargu oraz zapisanych w umowie pomiędzy Inwestorem, a Wykonawcą Robót. Roboty mogą być rozliczane na zasadach ryczałtu lub na podstawie obmiaru powykonawczego. 8. ODBIÓR ROBÓT 8.1. Odbiór robót zanikowych : Odbiór robót zanikowych polega na ocenie ilości i jakości wykonanych robót, które
