Przewoźne cyfrowe ramię C

Transkrypt

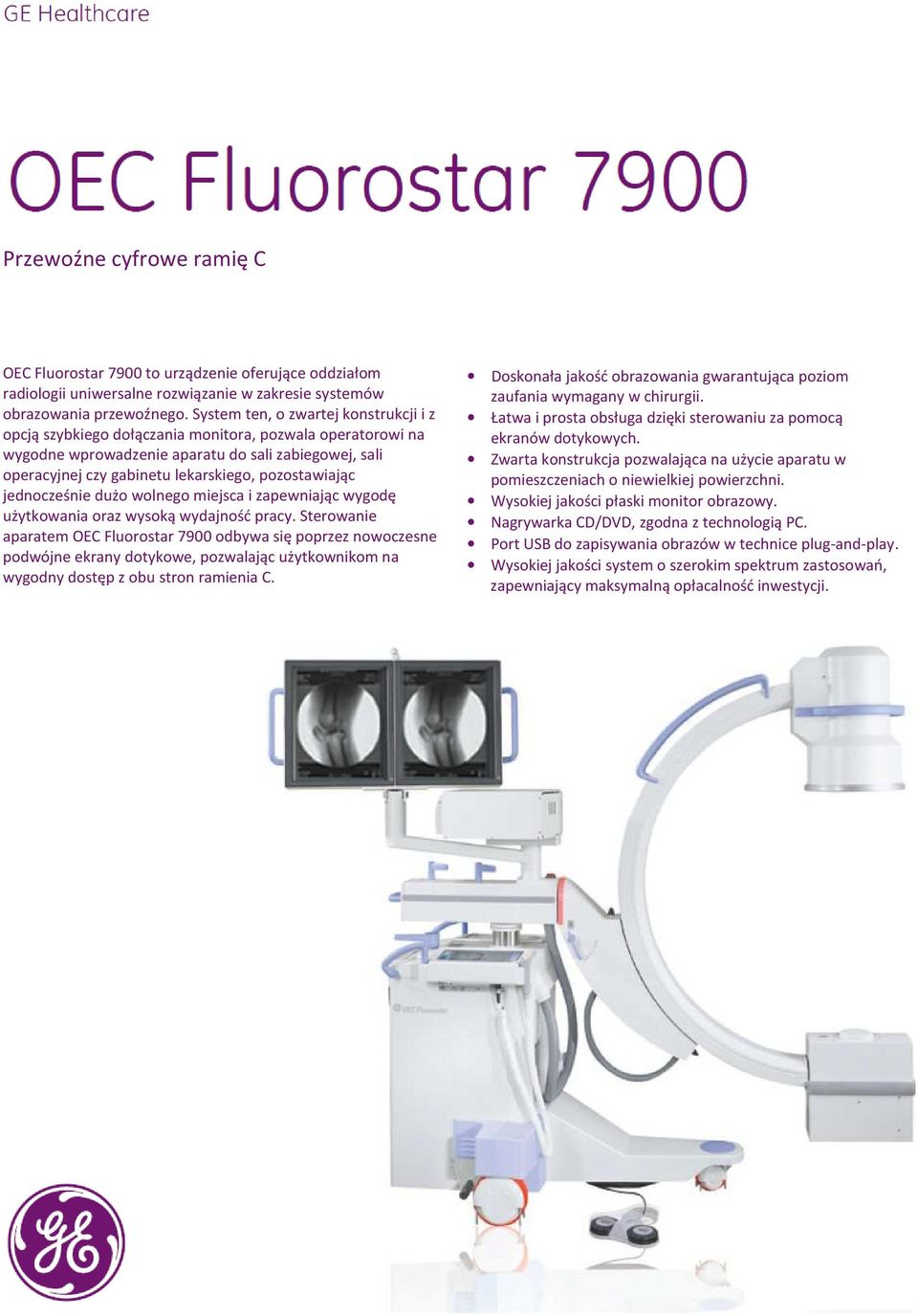

1 Przewoźne cyfrowe ramię C OEC Fluorostar 7900 to urządzenie oferujące oddziałom radiologii uniwersalne rozwiązanie w zakresie systemów obrazowania przewoźnego. System ten, o zwartej konstrukcji i z opcją szybkiego dołączania monitora, pozwala operatorowi na wygodne wprowadzenie aparatu do sali zabiegowej, sali operacyjnej czy gabinetu lekarskiego, pozostawiając jednocześnie dużo wolnego miejsca i zapewniając wygodę użytkowania oraz wysoką wydajność pracy. Sterowanie aparatem OEC Fluorostar 7900 odbywa się poprzez nowoczesne podwójne ekrany dotykowe, pozwalając użytkownikom na wygodny dostęp z obu stron ramienia C. Doskonała jakość obrazowania gwarantująca poziom zaufania wymagany w chirurgii. Łatwa i prosta obsługa dzięki sterowaniu za pomocą ekranów dotykowych. Zwarta konstrukcja pozwalająca na użycie aparatu w pomieszczeniach o niewielkiej powierzchni. Wysokiej jakości płaski monitor obrazowy. Nagrywarka CD/DVD, zgodna z technologią PC. Port USB do zapisywania obrazów w technice plug-and-play. Wysokiej jakości system o szerokim spektrum zastosowań, zapewniający maksymalną opłacalność inwestycji.

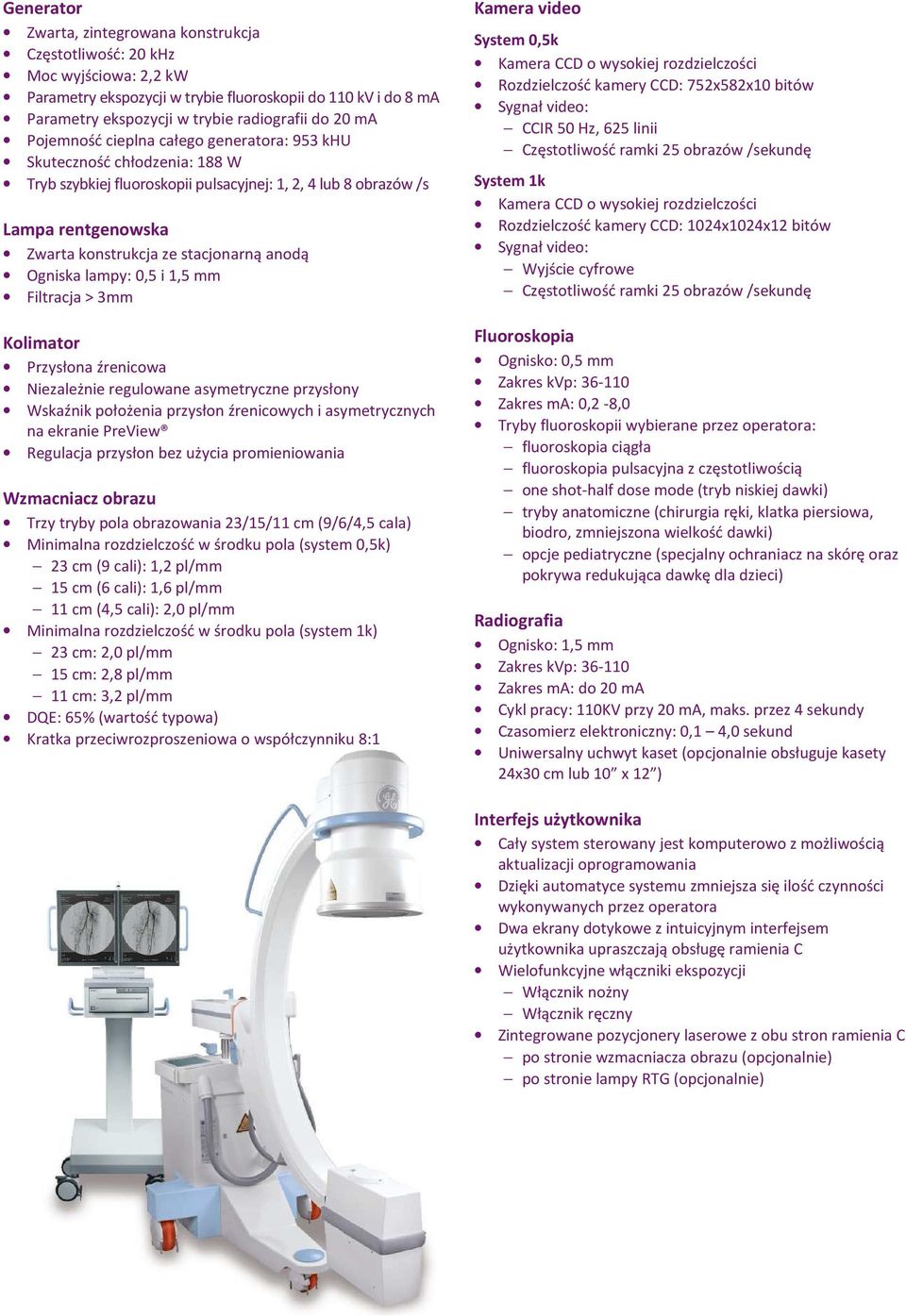

2 Generator Zwarta, zintegrowana konstrukcja Częstotliwość: 20 khz Moc wyjściowa: 2,2 kw Parametry ekspozycji w trybie fluoroskopii do 110 kv i do 8 ma Parametry ekspozycji w trybie radiografii do 20 ma Pojemność cieplna całego generatora: 953 khu Skuteczność chłodzenia: 188 W Tryb szybkiej fluoroskopii pulsacyjnej: 1, 2, 4 lub 8 obrazów /s Lampa rentgenowska Zwarta konstrukcja ze stacjonarną anodą Ogniska lampy: 0,5 i 1,5 mm Filtracja > 3mm Kolimator Przysłona źrenicowa Niezależnie regulowane asymetryczne przysłony Wskaźnik położenia przysłon źrenicowych i asymetrycznych na ekranie PreView Regulacja przysłon bez użycia promieniowania Wzmacniacz obrazu Trzy tryby pola obrazowania 23/15/11 cm (9/6/4,5 cala) Minimalna rozdzielczość w środku pola (system 0,5k) 23 cm (9 cali): 1,2 pl/mm 15 cm (6 cali): 1,6 pl/mm 11 cm (4,5 cali): 2,0 pl/mm Minimalna rozdzielczość w środku pola (system 1k) 23 cm: 2,0 pl/mm 15 cm: 2,8 pl/mm 11 cm: 3,2 pl/mm DQE: 65% (wartość typowa) Kratka przeciwrozproszeniowa o współczynniku 8:1 Kamera video System 0,5k Kamera CCD o wysokiej rozdzielczości Rozdzielczość kamery CCD: 752x582x10 bitów Sygnał video: CCIR 50 Hz, 625 linii Częstotliwość ramki 25 obrazów /sekundę System 1k Kamera CCD o wysokiej rozdzielczości Rozdzielczość kamery CCD: 1024x1024x12 bitów Sygnał video: Wyjście cyfrowe Częstotliwość ramki 25 obrazów /sekundę Fluoroskopia Ognisko: 0,5 mm Zakres kvp: Zakres ma: 0,2-8,0 Tryby fluoroskopii wybierane przez operatora: fluoroskopia ciągła fluoroskopia pulsacyjna z częstotliwością one shot-half dose mode (tryb niskiej dawki) tryby anatomiczne (chirurgia ręki, klatka piersiowa, biodro, zmniejszona wielkość dawki) opcje pediatryczne (specjalny ochraniacz na skórę oraz pokrywa redukująca dawkę dla dzieci) Radiografia Ognisko: 1,5 mm Zakres kvp: Zakres ma: do 20 ma Cykl pracy: 110KV przy 20 ma, maks. przez 4 sekundy Czasomierz elektroniczny: 0,1 4,0 sekund Uniwersalny uchwyt kaset (opcjonalnie obsługuje kasety 24x30 cm lub 10 x 12 ) Interfejs użytkownika Cały system sterowany jest komputerowo z możliwością aktualizacji oprogramowania Dzięki automatyce systemu zmniejsza się ilość czynności wykonywanych przez operatora Dwa ekrany dotykowe z intuicyjnym interfejsem użytkownika upraszczają obsługę ramienia C Wielofunkcyjne włączniki ekspozycji Włącznik nożny Włącznik ręczny Zintegrowane pozycjonery laserowe z obu stron ramienia C po stronie wzmacniacza obrazu (opcjonalnie) po stronie lampy RTG (opcjonalnie)

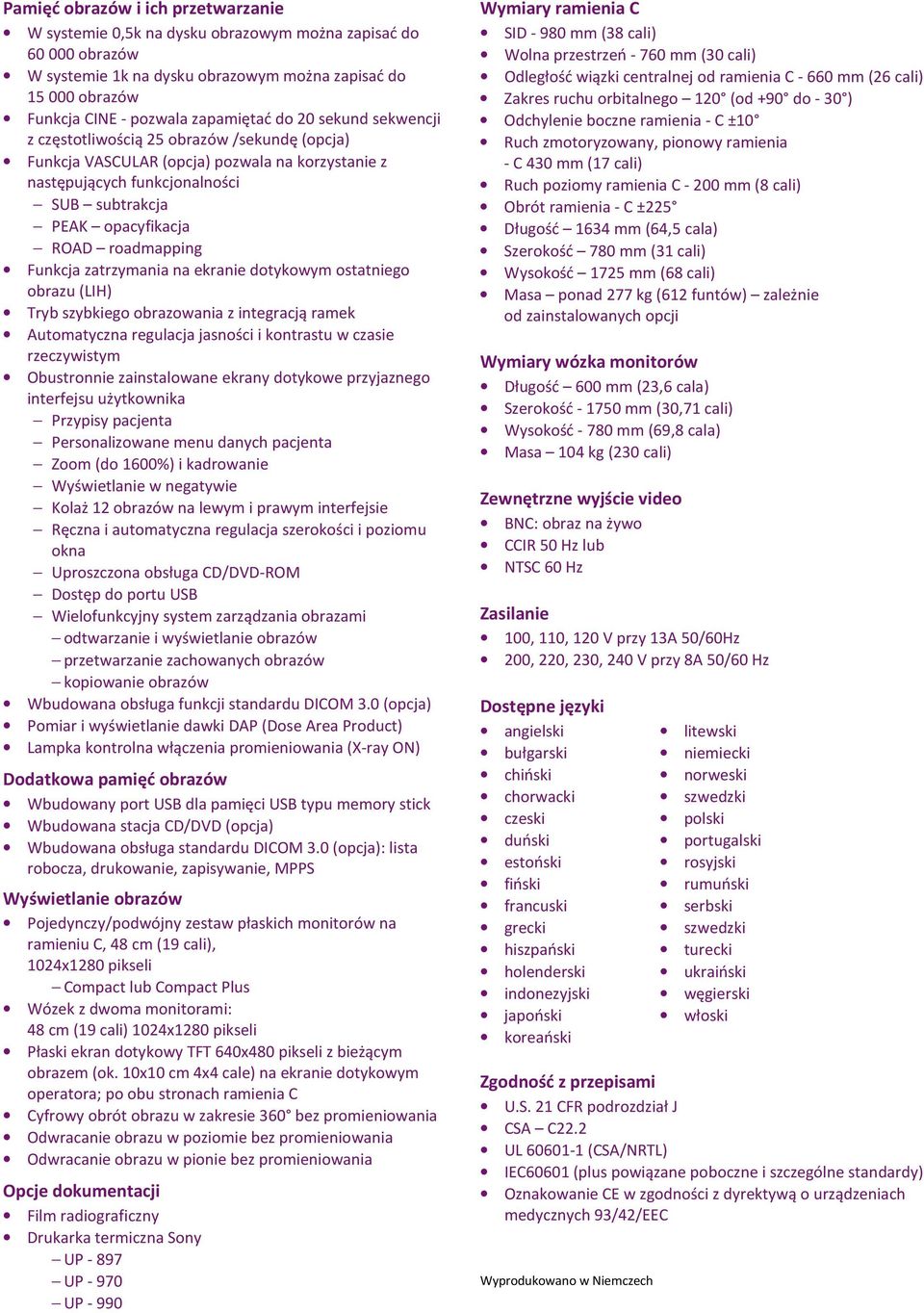

3 Pamięć obrazów i ich przetwarzanie W systemie 0,5k na dysku obrazowym można zapisać do obrazów W systemie 1k na dysku obrazowym można zapisać do obrazów Funkcja CINE - pozwala zapamiętać do 20 sekund sekwencji z częstotliwością 25 obrazów /sekundę (opcja) Funkcja VASCULAR (opcja) pozwala na korzystanie z następujących funkcjonalności SUB subtrakcja PEAK opacyfikacja ROAD roadmapping Funkcja zatrzymania na ekranie dotykowym ostatniego obrazu (LIH) Tryb szybkiego obrazowania z integracją ramek Automatyczna regulacja jasności i kontrastu w czasie rzeczywistym Obustronnie zainstalowane ekrany dotykowe przyjaznego interfejsu użytkownika Przypisy pacjenta Personalizowane menu danych pacjenta Zoom (do 1600%) i kadrowanie Wyświetlanie w negatywie Kolaż 12 obrazów na lewym i prawym interfejsie Ręczna i automatyczna regulacja szerokości i poziomu okna Uproszczona obsługa CD/DVD-ROM Dostęp do portu USB Wielofunkcyjny system zarządzania obrazami odtwarzanie i wyświetlanie obrazów przetwarzanie zachowanych obrazów kopiowanie obrazów Wbudowana obsługa funkcji standardu DICOM 3.0 (opcja) Pomiar i wyświetlanie dawki DAP (Dose Area Product) Lampka kontrolna włączenia promieniowania (X-ray ON) Dodatkowa pamięć obrazów Wbudowany port USB dla pamięci USB typu memory stick Wbudowana stacja CD/DVD (opcja) Wbudowana obsługa standardu DICOM 3.0 (opcja): lista robocza, drukowanie, zapisywanie, MPPS Wyświetlanie obrazów Pojedynczy/podwójny zestaw płaskich monitorów na ramieniu C, 48 cm (19 cali), 1024x1280 pikseli Compact lub Compact Plus Wózek z dwoma monitorami: 48 cm (19 cali) 1024x1280 pikseli Płaski ekran dotykowy TFT 640x480 pikseli z bieżącym obrazem (ok. 10x10 cm 4x4 cale) na ekranie dotykowym operatora; po obu stronach ramienia C Cyfrowy obrót obrazu w zakresie 360 bez promieniowania Odwracanie obrazu w poziomie bez promieniowania Odwracanie obrazu w pionie bez promieniowania Opcje dokumentacji Film radiograficzny Drukarka termiczna Sony UP UP UP Wymiary ramienia C SID mm (38 cali) Wolna przestrzeń mm (30 cali) Odległość wiązki centralnej od ramienia C mm (26 cali) Zakres ruchu orbitalnego 120 (od +90 do - 30 ) Odchylenie boczne ramienia - C ±10 Ruch zmotoryzowany, pionowy ramienia - C 430 mm (17 cali) Ruch poziomy ramienia C mm (8 cali) Obrót ramienia - C ±225 Długość 1634 mm (64,5 cala) Szerokość 780 mm (31 cali) Wysokość 1725 mm (68 cali) Masa ponad 277 kg (612 funtów) zależnie od zainstalowanych opcji Wymiary wózka monitorów Długość 600 mm (23,6 cala) Szerokość mm (30,71 cali) Wysokość mm (69,8 cala) Masa 104 kg (230 cali) Zewnętrzne wyjście video BNC: obraz na żywo CCIR 50 Hz lub NTSC 60 Hz Zasilanie 100, 110, 120 V przy 13A 50/60Hz 200, 220, 230, 240 V przy 8A 50/60 Hz Dostępne języki angielski bułgarski chiński chorwacki czeski duński estoński fiński francuski grecki hiszpański holenderski indonezyjski japoński koreański litewski niemiecki norweski szwedzki polski portugalski rosyjski rumuński serbski szwedzki turecki ukraiński węgierski włoski Zgodność z przepisami U.S. 21 CFR podrozdział J CSA C22.2 UL (CSA/NRTL) IEC60601 (plus powiązane poboczne i szczególne standardy) Oznakowanie CE w zgodności z dyrektywą o urządzeniach medycznych 93/42/EEC Wyprodukowano w Niemczech

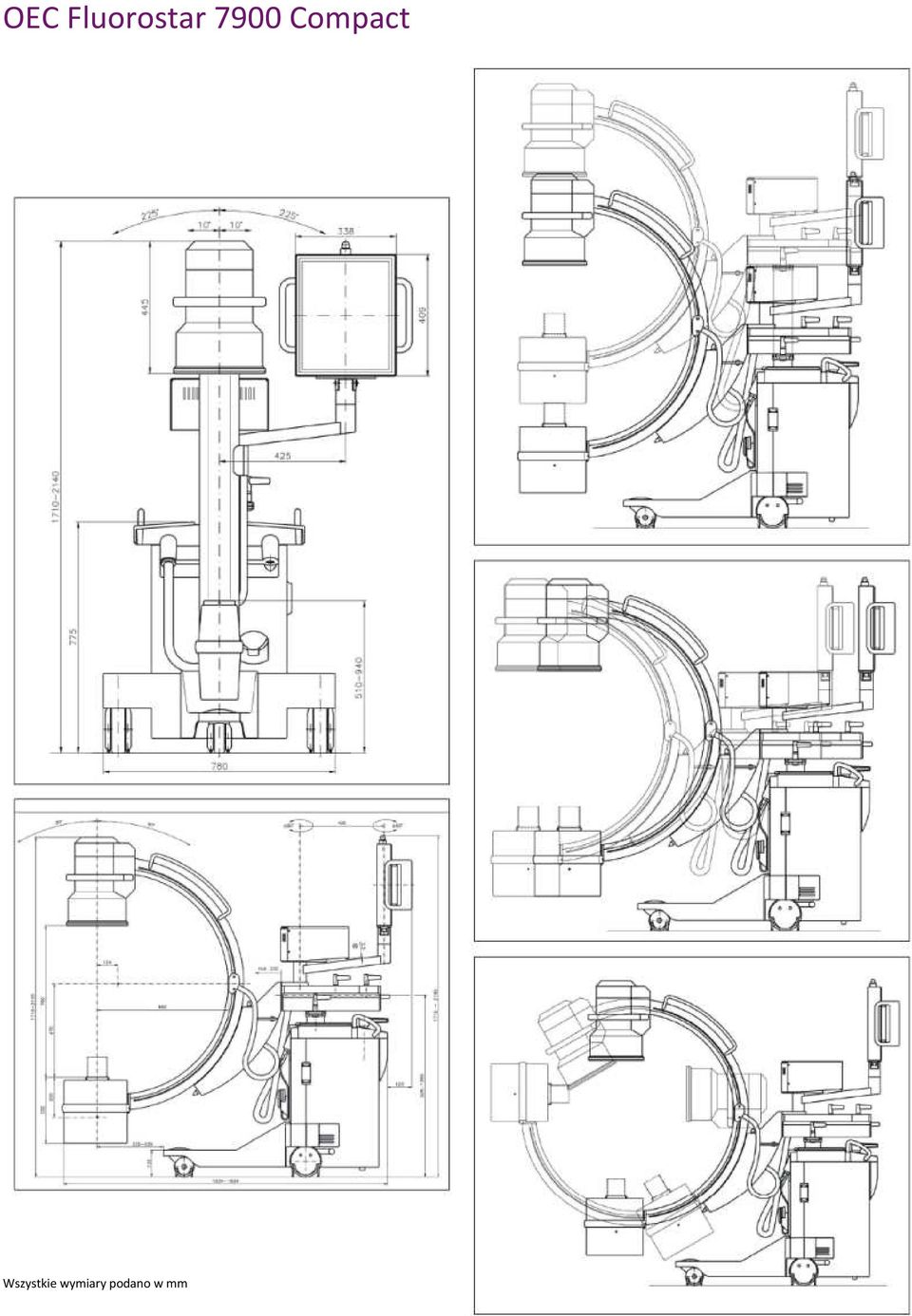

4 OEC Fluorostar 7900 Compact Wszystkie wymiary podano w mm

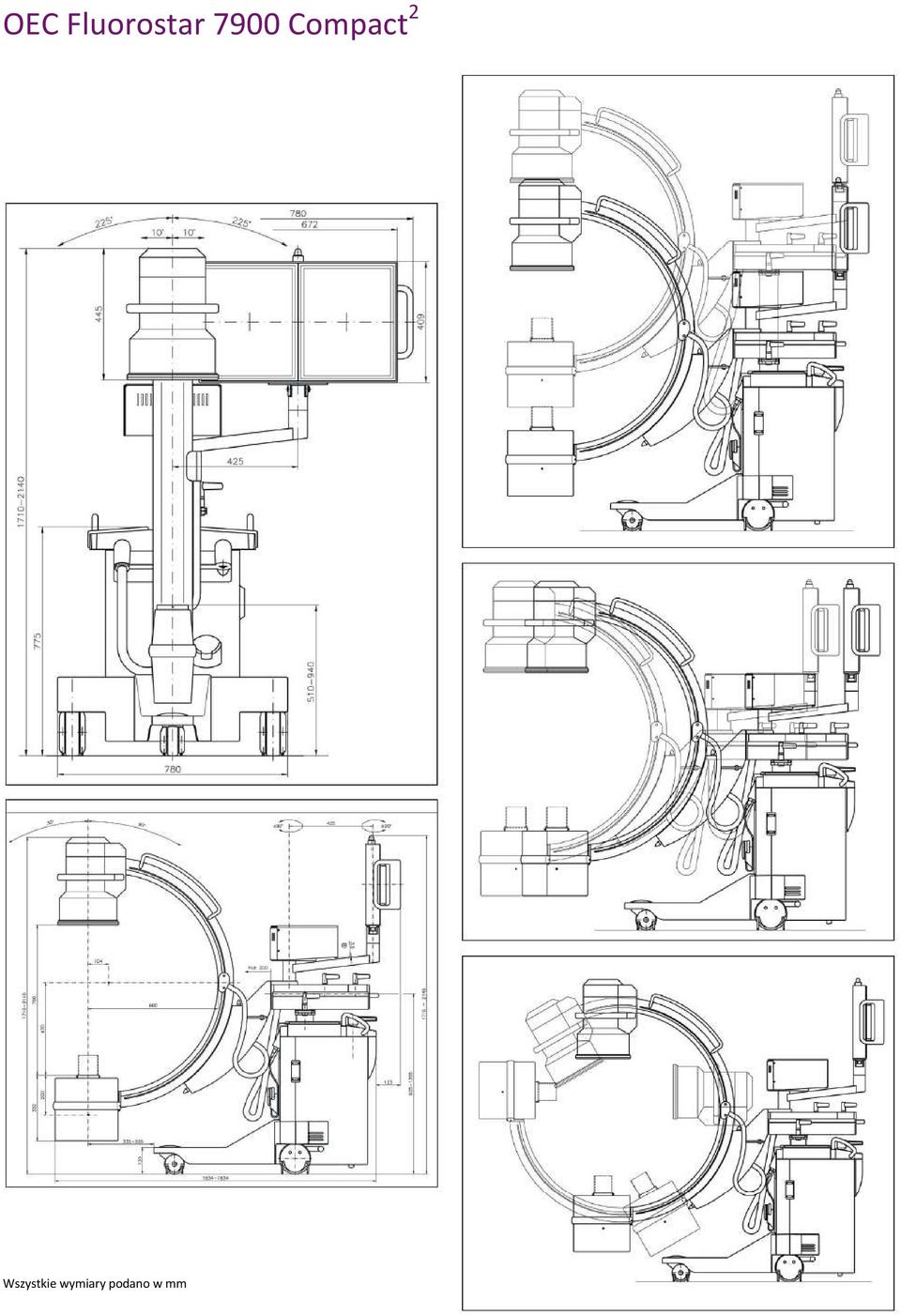

5 OEC Fluorostar 7900 Compact 2 Wszystkie wymiary podano w mm

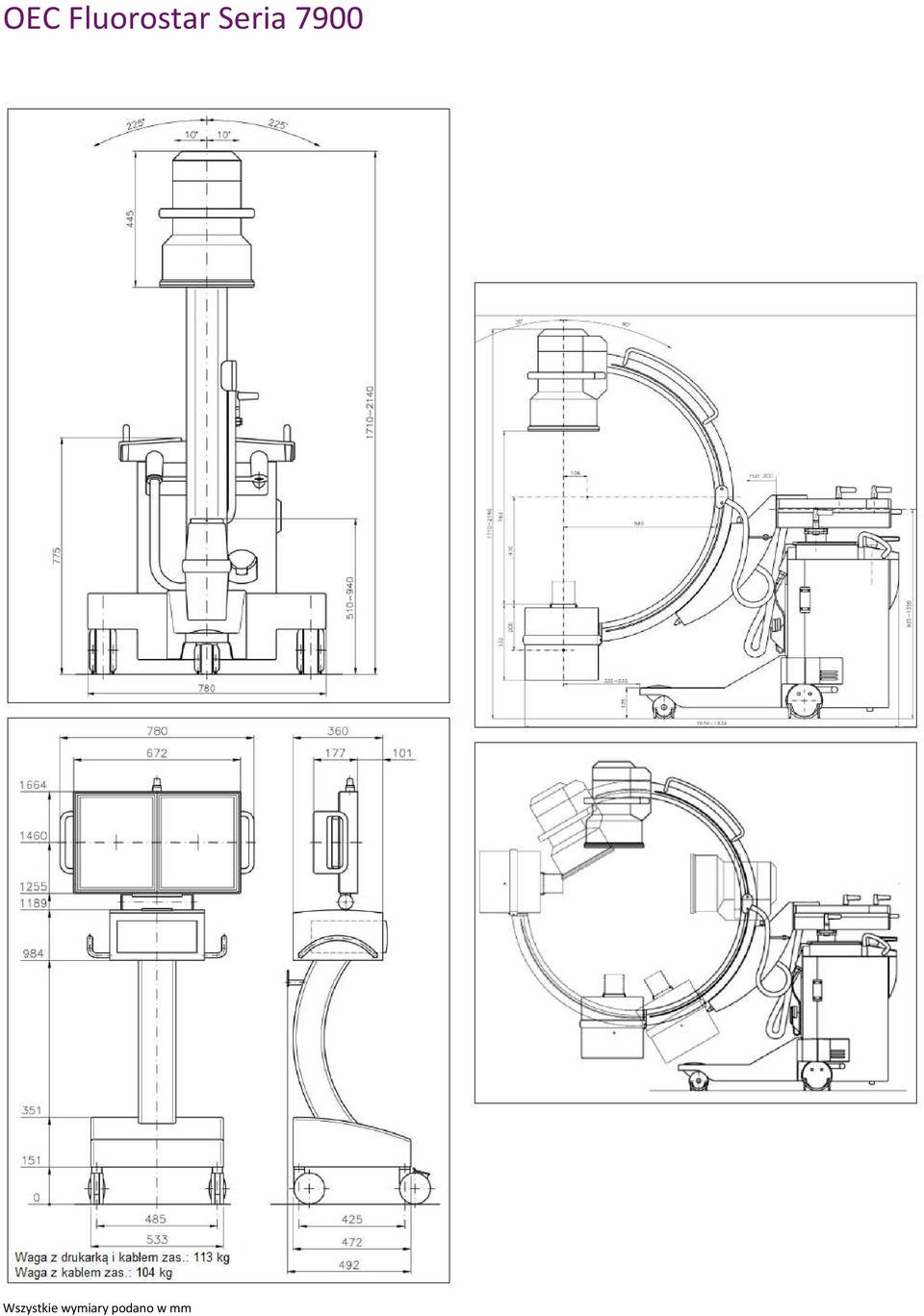

6 OEC Fluorostar Seria 7900 Wszystkie wymiary podano w mm

7 OEC Fluorostar 7900 Compact 2 Wszystkie wymiary podano w mm

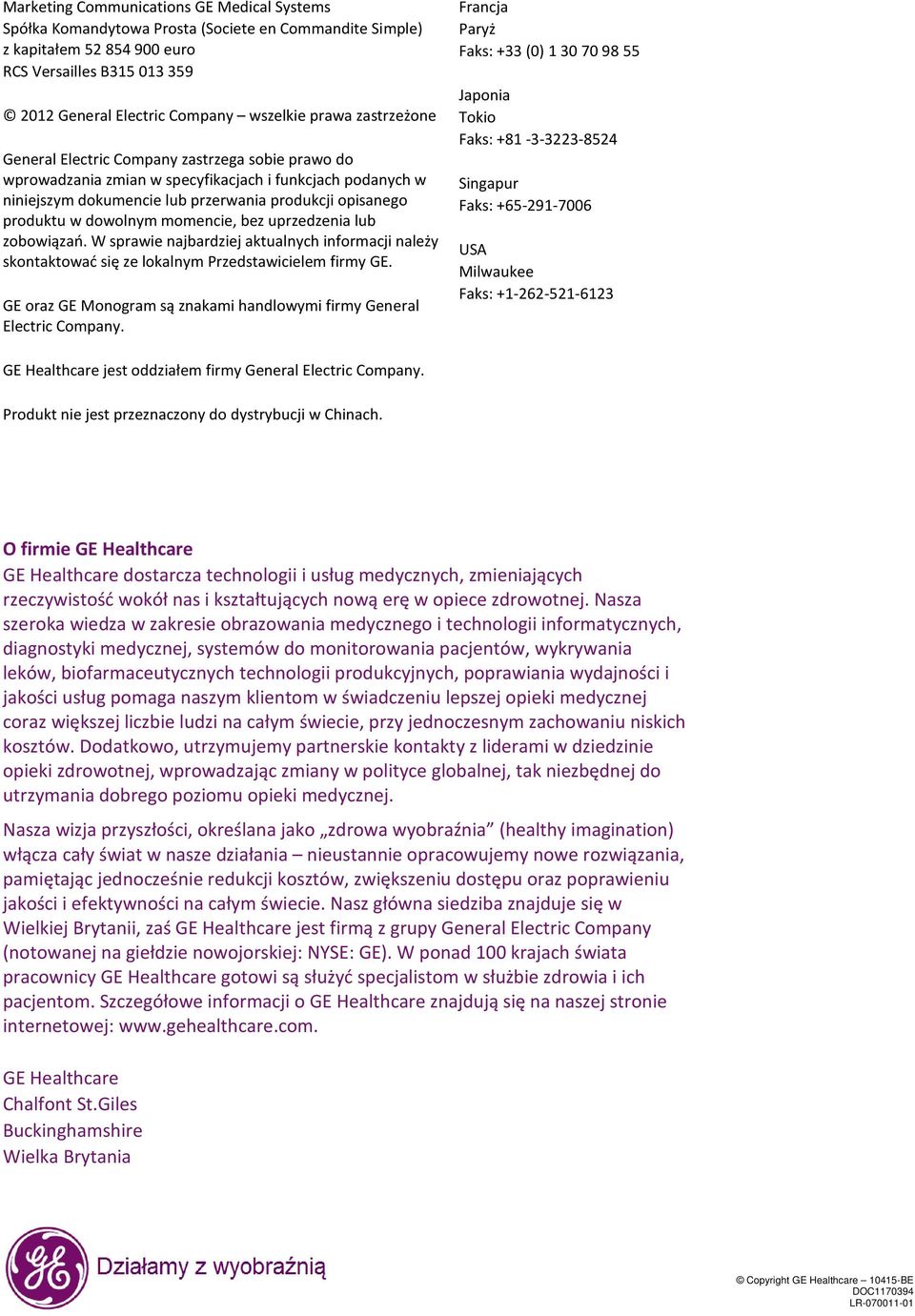

8 Marketing Communications GE Medical Systems Spółka Komandytowa Prosta (Societe en Commandite Simple) z kapitałem euro RCS Versailles B General Electric Company wszelkie prawa zastrzeżone General Electric Company zastrzega sobie prawo do wprowadzania zmian w specyfikacjach i funkcjach podanych w niniejszym dokumencie lub przerwania produkcji opisanego produktu w dowolnym momencie, bez uprzedzenia lub zobowiązań. W sprawie najbardziej aktualnych informacji należy skontaktować się ze lokalnym Przedstawicielem firmy GE. GE oraz GE Monogram są znakami handlowymi firmy General Electric Company. Francja Paryż Faks: +33 (0) Japonia Tokio Faks: Singapur Faks: USA Milwaukee Faks: GE Healthcare jest oddziałem firmy General Electric Company. Produkt nie jest przeznaczony do dystrybucji w Chinach. O firmie GE Healthcare GE Healthcare dostarcza technologii i usług medycznych, zmieniających rzeczywistość wokół nas i kształtujących nową erę w opiece zdrowotnej. Nasza szeroka wiedza w zakresie obrazowania medycznego i technologii informatycznych, diagnostyki medycznej, systemów do monitorowania pacjentów, wykrywania leków, biofarmaceutycznych technologii produkcyjnych, poprawiania wydajności i jakości usług pomaga naszym klientom w świadczeniu lepszej opieki medycznej coraz większej liczbie ludzi na całym świecie, przy jednoczesnym zachowaniu niskich kosztów. Dodatkowo, utrzymujemy partnerskie kontakty z liderami w dziedzinie opieki zdrowotnej, wprowadzając zmiany w polityce globalnej, tak niezbędnej do utrzymania dobrego poziomu opieki medycznej. Nasza wizja przyszłości, określana jako zdrowa wyobraźnia (healthy imagination) włącza cały świat w nasze działania nieustannie opracowujemy nowe rozwiązania, pamiętając jednocześnie redukcji kosztów, zwiększeniu dostępu oraz poprawieniu jakości i efektywności na całym świecie. Nasz główna siedziba znajduje się w Wielkiej Brytanii, zaś GE Healthcare jest firmą z grupy General Electric Company (notowanej na giełdzie nowojorskiej: NYSE: GE). W ponad 100 krajach świata pracownicy GE Healthcare gotowi są służyć specjalistom w służbie zdrowia i ich pacjentom. Szczegółowe informacji o GE Healthcare znajdują się na naszej stronie internetowej: GE Healthcare Chalfont St.Giles Buckinghamshire Wielka Brytania Copyright GE Healthcare BE DOC LR
