SCANALOGIC 2 KATALOG ADAPTERÓW.

Wielkość: px
Rozpocząć pokaz od strony:

Download "SCANALOGIC 2 KATALOG ADAPTERÓW."

Transkrypt

1 SCANALOGIC 2 KATALOG ADAPTERÓW 1. Adapter CAN BUS 2. Adapter RS Adapter K Line 4. Adapter mocy Siltegro S.C. (autoryzowany przedstawiciel firmy IKALOGIC) nie ponosi żadnej odpowiedzialności za szkody spowodowane pracą z urządzeniem SCANALOGIC 2 oraz dołączonymi do niego adapterami. Używasz go tylko i wyłącznie na własną odpowiedzialność!

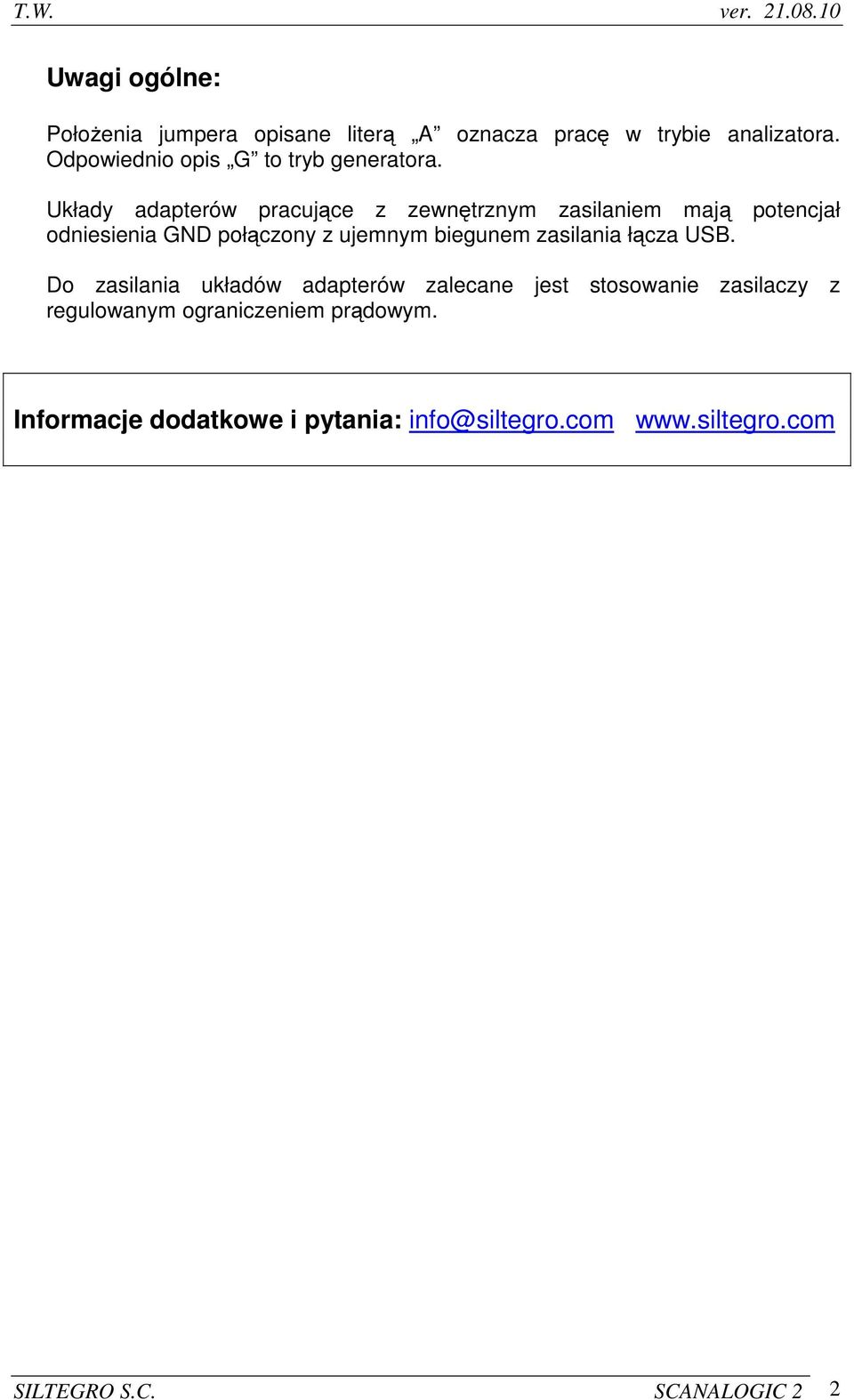

2 Uwagi ogólne: Położenia jumpera opisane literą A oznacza pracę w trybie analizatora. Odpowiednio opis G to tryb generatora. Układy adapterów pracujące z zewnętrznym zasilaniem mają potencjał odniesienia GND połączony z ujemnym biegunem zasilania łącza USB. Do zasilania układów adapterów zalecane jest stosowanie zasilaczy z regulowanym ograniczeniem prądowym. Informacje dodatkowe i pytania: info@siltegro.com SILTEGRO S.C. SCANALOGIC 2 2

3 1. Adapter CAN BUS Adapter CAN BUS umożliwia dołączenie analizatora Scanalogic 2 do instalacji sieci CAN BUS. Adapter dopasowuje poziomy logiczne warstwy fizycznej CAN (ISO ) do poziomów logicznych akceptowalnych przez urządzenie SCANALOGIC 2. Strumień danych kierowany jest z oraz do kanału nr 1. Cechy funkcjonalne: zasilanie prądem stałym o napięciu 9-18[V] i wydajności min 150[mA] wyprowadzone napięcie 5V 100[mA] do dołączenia dodatkowych urządzeń dołączany rezystor terminujący 120[Ω] zaciski: CAN BUS oraz wejście zasilające wyprowadzone na złącze typu ARK umożliwia odbieranie (tryb analizatora) jak i wysyłanie ramek CAN (tryb generatora)* zbudowany w oparciu o transceiver MCP2551 * - wysyłanie ramek CAN w trybie generatora sprowadza się do odtworzenia zapisanej sekwencji stanów logicznych i konwersji na poziom warstwy fizycznej ISO SILTEGRO S.C. SCANALOGIC 2 3

4 2. Adapter RS485 Adapter RS485 umożliwia dołączenie analizatora Scanalogic 2 do instalacji RS485. Adapter dopasowuje poziomy logiczne warstwy fizycznej RS485 (TIA/EIA- 422-B, TIA/EIA-485-A, V.11, X.27) do poziomów logicznych akceptowalnych przez urządzenie SCANALOGIC 2. Strumień danych kierowany jest z i do kanału nr 1. Przepływ danych (tryb generatora) sterowany jest z kanału nr 2. Cechy funkcjonalne: zasilanie prądem stałym o napięciu 9-18[V] i wydajności min 150[mA] wyprowadzone napięcie 5V 100[mA] do dołączenia dodatkowych urządzeń dołączany rezystor terminujący 120[Ω] zaciski: RS485 oraz wejście zasilające wyprowadzone na złącze typu ARK umożliwia odbieranie (tryb analizatora) jak i wysyłanie ramek (tryb generatora)* zbudowany w oparciu o transceiver SN75176B * - do wysyłania danych w trybie generatora wymagane jest sterowanie przepływem, do którego użyć należy kanału nr 2 SILTEGRO S.C. SCANALOGIC 2 4

5 3. Adapter K Line Adapter K Line umożliwia dołączenie analizatora Scanalogic 2 do instalacji ISO Adapter dopasowuje poziomy logiczne warstwy fizycznej ISO 9141 do poziomów logicznych akceptowalnych przez urządzenie SCANALOGIC 2. Strumień danych kierowany jest z i do kanału nr 1. Cechy funkcjonalne: zasilanie prądem stałym o napięciu 12[V] +/-15% i wydajności min 150[mA] zaciski: K Line oraz wejście zasilające wyprowadzone na złącze typu ARK umożliwia odbieranie (tryb analizatora) jak i wysyłanie ramek (tryb generatora) zbudowany w oparciu o transceiver L9637 SILTEGRO S.C. SCANALOGIC 2 5

6 4. Adapter mocy Adapter mocy to przystawka zwiększająca wydajność prądową analizatora Scanalogic 2 - pracującego w trybie generatora. Adapter umożliwia pracę w dwóch trybach różniących się amplitudą sygnału wyjściowego. Maksymalna wydajność prądowa adaptera zależy od wybranego trybu i wynosi 100[mA] dla trybu 5V oraz 300[mA] dla trybu Vp. Maksymalna amplituda sygnału wyjściowego dla trybu Vp wynosi (Vp-0,7[V]) a dla trybu 5V wynosi około 4,8[V]. Cechy funkcjonalne: zasilanie prądem stałym o napięciu Vp=9-18[V] i wydajności min 500[mA] zaciski wyjściowe oraz wejście zasilające wyprowadzone na złącze typu ARK zintegrowane złącze wyboru trybu o funkcjonalności styku enable zintegrowane zabezpieczenie PTC wydajność prądowa układu 100[mA] / 300[mA] max. częstotliwość pracy 5[kHz] zbudowany w oparciu o mostek L293B Uwaga! Dołączenie do adaptera obciążeń o charakterze indukcyjnym wymaga zastosowania dodatkowych zabezpieczeń np. w postaci szybkiej diody. SILTEGRO S.C. SCANALOGIC 2 6

7 Adapter CAN Adapter RS485 SILTEGRO S.C. SCANALOGIC 2 7

8 Adapter K-Line Adapter mocy SILTEGRO S.C. SCANALOGIC 2 8
