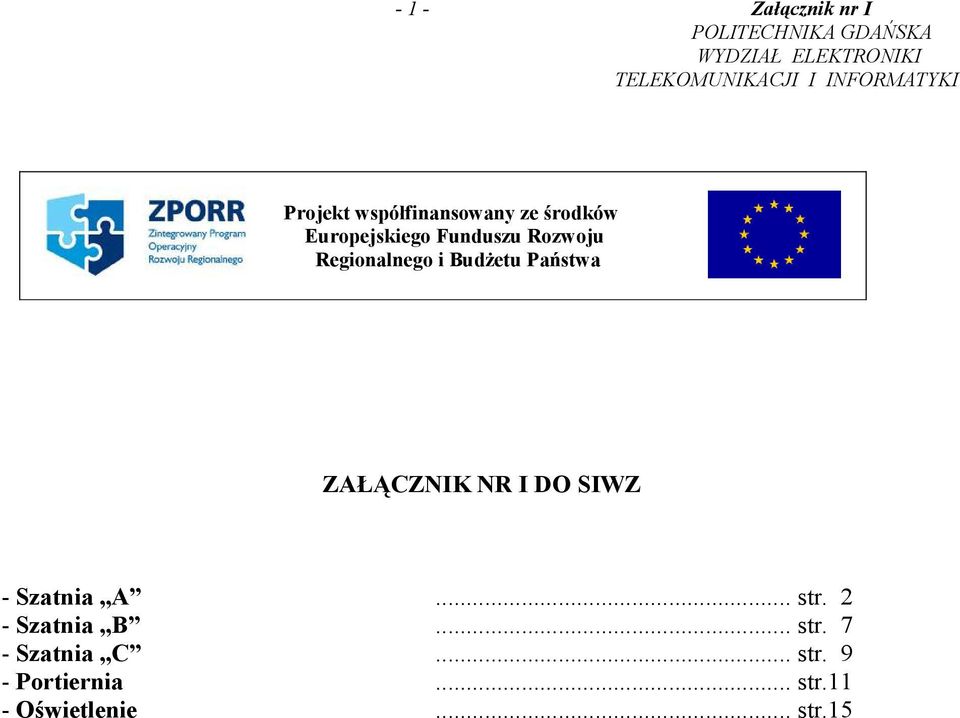

1 - 1 - Załącznik nr I Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego i Budżetu Państwa ZAŁĄCZNIK NR I DO SIWZ - Szatnia A... str. 2 - Szatnia B... str. 7 - Szatnia C... str. 9 - Portiernia... str.11 - Oświetlenie... str.15

2 - 2 - Załącznik nr I SZATNIA A Widok 1 szatnia A Widok 2 szatnia A

3 - 3 - Załącznik nr I LADA (rys.1 ; poz.1) WYKONANIE Rys. 1 Lada o całkowitej wysokości 900 mm składa się ze stojaka, oraz płyt roboczej wykonanej z granitu o grubości 30 mm. - IMPERIAL GOLD o szer. 600 mm. W skład stojaka wchodzą moduły metalowe (ilość modułów pokazano na widoku nr 2) połączone za pomocą śrub M8 (rys.2). Moduły malowane farbą proszkową w kolorze srebrny mat - RAL Nogi modułów wykonane z profilu stalowego o przekroju kwadratowym 60 x 60 mm ze ścianką o gr. 2 mm, z regulatorem poziomu w granicach 40 mm. Regulator wysokości, przystosowany do dużych obciążeń, powinien być niewidoczny (schowany wewnątrz nogi) regulacja od góry przed zamontowaniem blatów granitowych. Do nóg przyspawane są poprzeczne prostokątne profile o wymiarach 50 x 30 mm. W przedniej części każdego modułu jest zamocowana perforowana blacha Qg15-40 malowana proszkowo z przyklejonym laminatem HPL od strony wewnętrznej. Nie dopuszcza się łączenia blach perforowanych. Kolor laminatu ustalić ze zleceniodawcą. W dolnej części każdego modułu znajduje się listwa cokołowa wykonana

4 - 4 - Załącznik nr I z blachy nierdzewnej (H=18 cm) zamocowana do nóg, po wewnętrznej stronie lady i profilu prostokątnego dolnego. W dolnej części każdego modułu (nie dotyczy modułów a i c ) zamocować na stałę półkę z płyty wiórowej laminowanej o grubości 18 ( kolor ustalić z zleceniodawcą). Moduł a posiada szafkę z drzwiami suwanymi i zamykanymi na klucz patentowy meblowy. Szafkę wykonać z przegrodą pionową oraz półką.szafka powinna być wykonana z płyty wiórowej laminowanej o grubości 18 mm,wąskie płaszczyzny okleinowane obrzeżem z PCV o gr.0,8 mm. o dobranym rysunku i kolorze do płyty laminowanej. Cały stojak po ustaleniu wysokości powinien być zamocowany do ściany. Moduł b i c wykonany jako wejście do szatni, płyta robocza wykonana z płyty do blatów kuchennych (postforming) o profilu, rysunku,oraz kolorze dopasowanym płyt roboczych granitu. Płyta robocza modułu c zamocowana za pomocą zawiasów do płyty roboczej modułu b i odchylana do góry na lewo. Osłona modułu c wykonana z blachy perforowanej jako drzwi zamocowana do nogi modułu b za pomocą zawiasów i odchylana do wewnątrz szatni na lewo. Drzwi modułu c powinny być zamykane na zasuwkę (zasuwkę dobrać kolorystycznie do całości) i zamek patentowy usytuowany po zewnętrznej stronie lady, który blokuje górną klapę lady (płytę roboczą). Wymiary szatni A na widoku 2 są podane w przybliżeniu w celu skalkulowania wyrobu. Dokładny pomiar wykonuję zleceniobiorca. Rys. 2

5 - 5 - Załącznik nr I Rys. 3 Nie dopuszcza się w częściach metalowych zadziorów oraz braku przyczepności farby do podłoża WIESZAKI WYKONANIE Segment wieszaków wykonany z dwóch modułów o różnej szerokości. Moduł wąski (rys.4) przymocowany z jednej strony w części górnej i dolnej do profili metalowych zamocowanych do ściany na kołki rozporowe a z drugiej bezpośrednio do filara. Moduł szeroki (rys.5) przymocowany z jednej strony w części górnej i dolnej do profili metalowych zamocowanych do ściany na kołki rozporowe a z drugiej strony w górnej części do profilu zamocowanego pomiędzy filarami. Nogi modułów wieszaków wykonane z profili kwadratowych 40 x 40. z regulatorem wysokości zamocowanym na stałe do podłoża i zamaskowanym osłoną z metalu. Listwy

6 - 6 - Załącznik nr I poprzeczne wykonane z profilu o wymiarach 30 x 30. W górnej części modułu, pomiędzy listwami zamocowana płyta laminowana o grubości 25 mm. (kolor i strukturę ustalić z zleceniodawcą ). Na płycie zamocowane wieszaki i numeratory, do każdego wieszaka dołączyć żeton z numerem. Kształt żetony powinien być zgodny z rys. 4A (kolor oraz dwustronny napis identyfikacyjny na żetonie ustalić z zleceniodawcą ). Numeratory z wypalonym laserowo numerem wykonać z HPL o gr. 1,5 mm w kolorze srebrnym. Kształt prostokąt o wymiarach 25x25 mm. Wieszaki powinny być dwuhaczykowe, metalowe (odlew) w kolorze aluminium zgodne z rys. 4B. Wieszaki mocowane do płyty wiórowej za pomocą wkrętów. Sprzężenia środkowe wykonać z profilu zamkniętego 20 x 20 mm. Wszystkie elementy metalowe pomalować farbą proszkową w kolorze aluminium RAL Rys. 4 Rys. 5

7 - 7 - Załącznik nr I Rys. 4A Rys. 4B

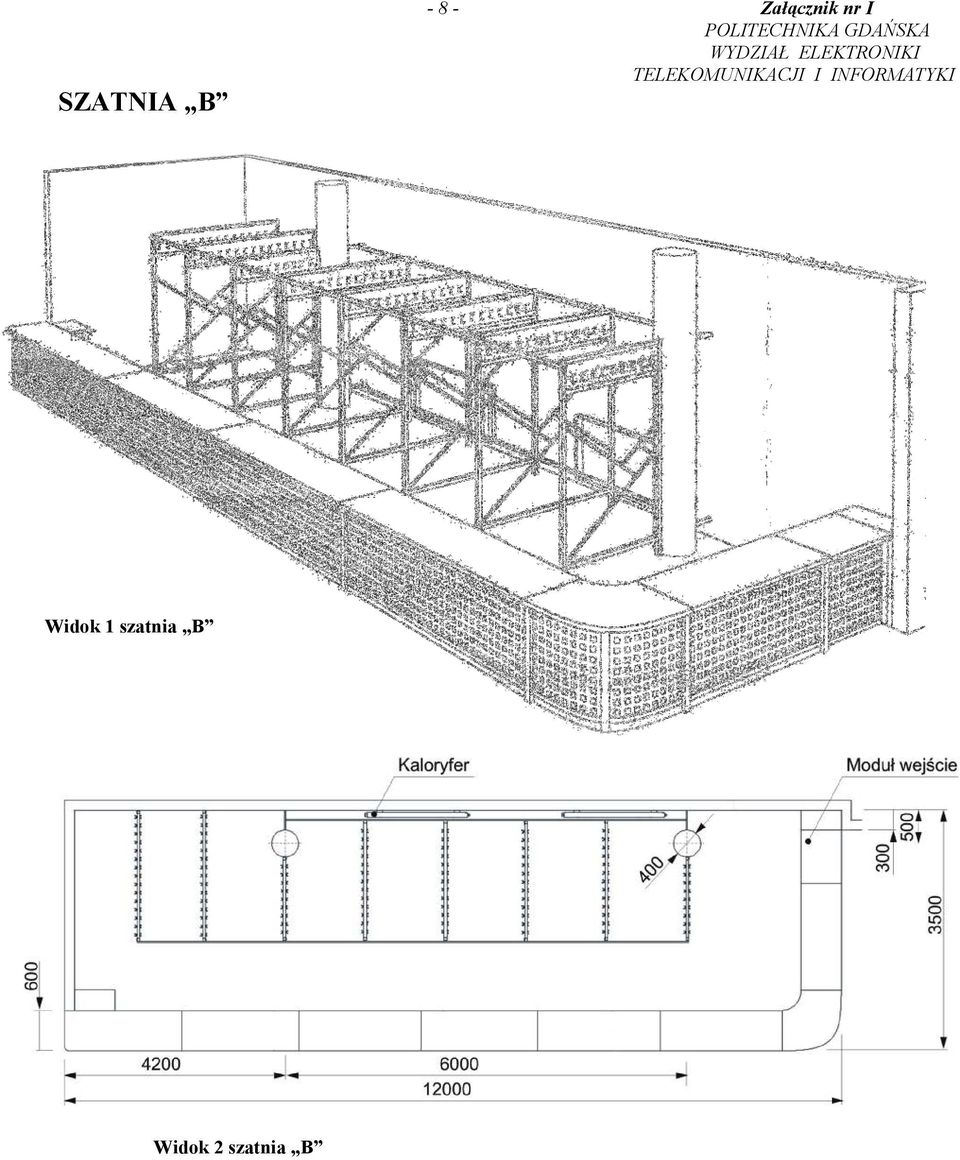

8 SZATNIA B Załącznik nr I Widok 1 szatnia B Widok 2 szatnia B

9 - 9 - Załącznik nr I LADA WYKONIE Warunki wykonania pkt Moduł stojaka z szafką umiejscowić obok modułu wejście WIESZAKI WYKONANIE Wykonanie pkt Do kalkulacji przyjąć wieszaki o szerokości L 1 =1900 i L 2 = 1730 Wymiary szatni B na widoku 2 są podane w przybliżeniu w celu skalkulowania wyrobu. Dokładny pomiar wykonuję zleceniobiorca.

10 SZATNIA C Załącznik nr I Widok 1 szatnia C Widok 2 szatnia C

11 Załącznik nr I LADA WYKONANIE Warunki wykonania pkt Moduł stojaka z szafką umiejscowić obok modułu wejście WIESZAKI WYKONANIE Wykonanie pkt Do kalkulacji przyjąć wieszaki o szerokości L 1 =2300 i L 2 = 2050 Wymiary szatni C na widoku 2 są podane w przybliżeniu w celu skalkulowania wyrobu. Dokładny pomiar wykonuję zleceniobiorca.

12 PORTIERNIA Załącznik nr I

13 Oznaczenia na rysunku: 1,2 - Osłony okien - żaluzje drewniane 3 - Krata zwijana, aluminiowa 3 a - Konstrukcja wsporcza kraty zwijanej 4 - Lada recepcyjna 4 a - Bramka przesuwna 5 - Lada, blat 6 - Kontenery mobilne 7 - Tablica informacyjna Załącznik nr I LP ILOŚĆ RODZAJ, OPIS WYMIARY OZNACZENIE 1. 2szt. Żaluzje drewniane - lamele o szer. 50 mm - kolor -RAAL osłona rynny górnej,belka dolna i detale wykonane z drewna w kolorze lameli - automatyczne uchylanie lameli.wymiary : szer. ok. 125 cm wys. ok. 253 cm 2. 1 Brama rolowana z wykonana z profilu Rolltor 75 koloru szarego wg katalogu firmy HEROAL 18.Brama z silnikiem i wyłącznikiem z kluczykiem. Brama rolowana w skrzynce o przekroju 40 x 40 cm. Kolor puszki szary wg katalogu.wymiary bramy 325 x 376 cm Lamele o szer. 75 mm. z pianką poliuretanową w środku o gr. 10 mm Lada recepcyjna Front - blacha aluminiowa anodowana, wstawki -laminat brzoza, Front z podziałem na trzy części. Cokół z blachy nierdzewnej Blat roboczy - wykonany z płyty wiórowej lub laminowanej HPL gr.25 mm. kolor brzoza, obrzeże PCV gr.2 mm.konstrukcja wsporcza blatu z zamkniętych profili stalowych malowanych proszkowo w kolorze RAAL 9006 wysokość cm szer. blatu - 80 cm Bramka, przesuwna za front blatu - wykonana jak front lady - szer. 80 cm Nadstawka płyta grubości min.16 mm laminowana - brzoza, blat nadstawki wykonany ze szkła piaskowanego grub. 12 mm, montowany na tulejach ze stali nierdzewnej. Szer. nadstawki 20 cm. Wysokość do blatu nadstawki 112 cm UWAGI NA RYSUNKU 1,2 Wymiary sprawdzić na budowie 3 3 a Krata zwijana wymaga montażu konstrukcji wsporczej z profili stalowych malow.proszk.kolor RAAL Wymiary sprawdzić Na budowie 4a

14 Załącznik nr I 4 Kontenery - płyta wiórowa laminowana grub. min. 1 8 mm - brzoza szufladowy 40x42x58 cm 2. 2 półki ruchome 60x42x58 cm Kontenery na kółkach, uchwyty metalowe 6 5. Tablica informacyjna - płyta - polistyren grub. min. 12 mm z folią samoprzylepną i napisem PORTIERNIA, zwieńczona belką z rury aluminiowej 0 7 cm,i wmontowanym w niej oświetleniem zawieszana nad ladą recepcyjną 7 Zasilanie 220 V z sufitu podwieszanego

15 OŚWIETLENIE Załącznik nr I Oświetlenie pojedyncze szt.2 Wymiary podano w cm. Osłona wykonana z blachy aluminiowej anodowanej (satyna) Płyta wiórowa laminowana o gr.10 mm. kolor i rysunek ustalić z zleceniodawcą Średnica halogena około 50 mm. Sposób zamocowania oświetlenia ustalic z zleceniodawcą. Dopuszcza się w górnej i bocznych częściach blachę. Oświetlenie podwójne szt.4
