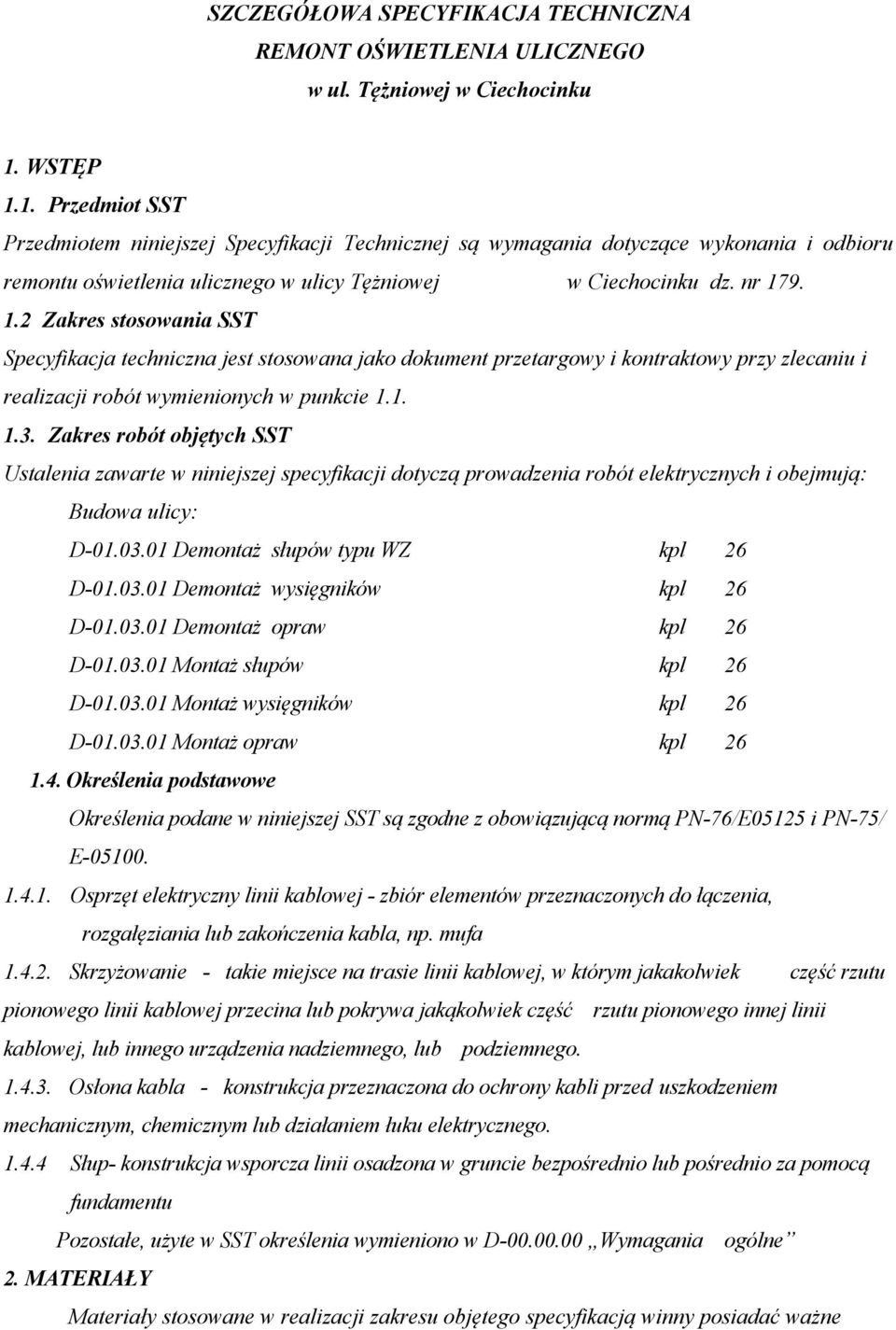

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA REMONT OŚWIETLENIA ULICZNEGO w ul. Tężniowej w Ciechocinku 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru remontu oświetlenia ulicznego w ulicy Tężniowej w Ciechocinku dz. nr Zakres stosowania SST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót elektrycznych i obejmują: Budowa ulicy: D Demontaż słupów typu WZ kpl 26 D Demontaż wysięgników kpl 26 D Demontaż opraw kpl 26 D Montaż słupów kpl 26 D Montaż wysięgników kpl 26 D Montaż opraw kpl Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującą normą PN-76/E05125 i PN-75/ E Osprzęt elektryczny linii kablowej - zbiór elementów przeznaczonych do łączenia, rozgałęziania lub zakończenia kabla, np. mufa Skrzyżowanie - takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu pionowego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu pionowego innej linii kablowej, lub innego urządzenia nadziemnego, lub podziemnego Osłona kabla - konstrukcja przeznaczona do ochrony kabli przed uszkodzeniem mechanicznym, chemicznym lub działaniem łuku elektrycznego Słup- konstrukcja wsporcza linii osadzona w gruncie bezpośrednio lub pośrednio za pomocą fundamentu Pozostałe, użyte w SST określenia wymieniono w D Wymagania ogólne 2. MATERIAŁY Materiały stosowane w realizacji zakresu objętego specyfikacją winny posiadać ważne

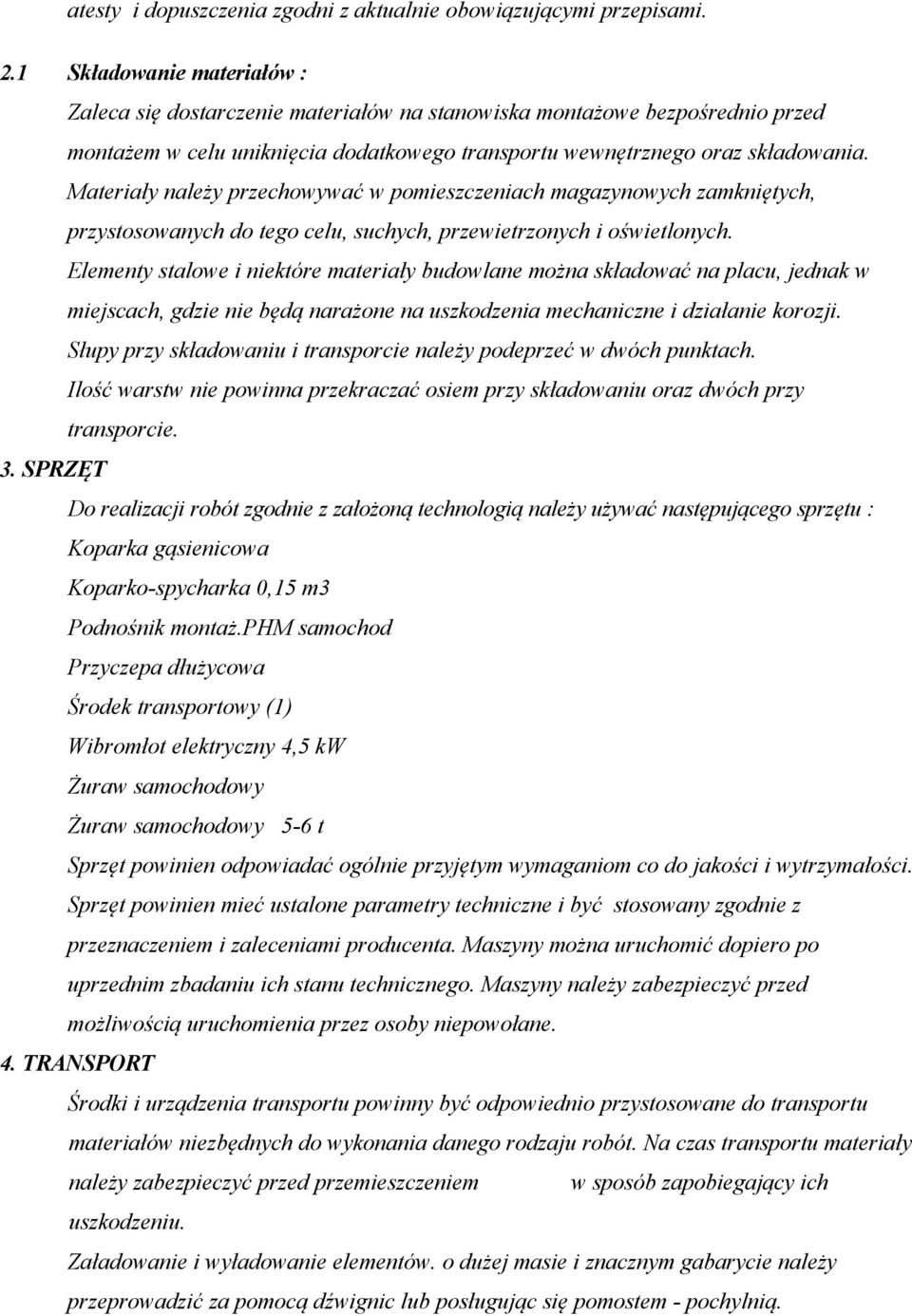

2 atesty i dopuszczenia zgodni z aktualnie obowiązującymi przepisami. 2.1 Składowanie materiałów : Zaleca się dostarczenie materiałów na stanowiska montażowe bezpośrednio przed montażem w celu uniknięcia dodatkowego transportu wewnętrznego oraz składowania. Materiały należy przechowywać w pomieszczeniach magazynowych zamkniętych, przystosowanych do tego celu, suchych, przewietrzonych i oświetlonych. Elementy stalowe i niektóre materiały budowlane można składować na placu, jednak w miejscach, gdzie nie będą narażone na uszkodzenia mechaniczne i działanie korozji. Słupy przy składowaniu i transporcie należy podeprzeć w dwóch punktach. Ilość warstw nie powinna przekraczać osiem przy składowaniu oraz dwóch przy transporcie. 3. SPRZĘT Do realizacji robót zgodnie z założoną technologią należy używać następującego sprzętu : Koparka gąsienicowa Koparko-spycharka 0,15 m3 Podnośnik montaż.phm samochod Przyczepa dłużycowa Środek transportowy (1) Wibromłot elektryczny 4,5 kw Żuraw samochodowy Żuraw samochodowy 5-6 t Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom co do jakości i wytrzymałości. Sprzęt powinien mieć ustalone parametry techniczne i być stosowany zgodnie z przeznaczeniem i zaleceniami producenta. Maszyny można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego. Maszyny należy zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane. 4. TRANSPORT Środki i urządzenia transportu powinny być odpowiednio przystosowane do transportu materiałów niezbędnych do wykonania danego rodzaju robót. Na czas transportu materiały należy zabezpieczyć przed przemieszczeniem w sposób zapobiegający ich uszkodzeniu. Załadowanie i wyładowanie elementów. o dużej masie i znacznym gabarycie należy przeprowadzić za pomocą dźwignic lub posługując się pomostem - pochylnią.

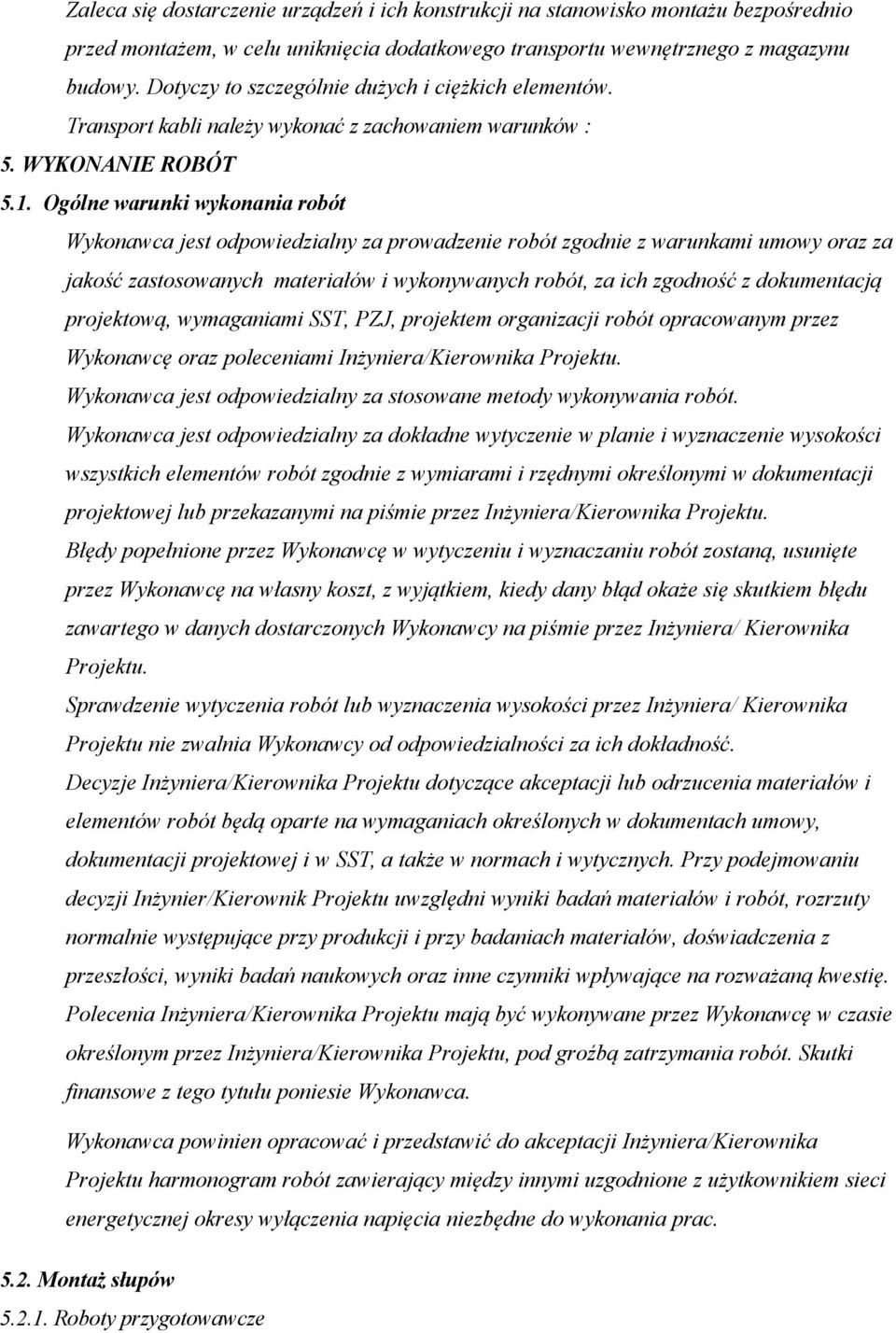

3 Zaleca się dostarczenie urządzeń i ich konstrukcji na stanowisko montażu bezpośrednio przed montażem, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy. Dotyczy to szczególnie dużych i ciężkich elementów. Transport kabli należy wykonać z zachowaniem warunków : 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami SST, PZJ, projektem organizacji robót opracowanym przez Wykonawcę oraz poleceniami Inżyniera/Kierownika Projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inżyniera/Kierownika Projektu. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, usunięte przez Wykonawcę na własny koszt, z wyjątkiem, kiedy dany błąd okaże się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Inżyniera/ Kierownika Projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera/ Kierownika Projektu nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera/Kierownika Projektu dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach określonych w dokumentach umowy, dokumentacji projektowej i w SST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier/Kierownik Projektu uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera/Kierownika Projektu mają być wykonywane przez Wykonawcę w czasie określonym przez Inżyniera/Kierownika Projektu, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. Wykonawca powinien opracować i przedstawić do akceptacji Inżyniera/Kierownika Projektu harmonogram robót zawierający między innymi uzgodnione z użytkownikiem sieci energetycznej okresy wyłączenia napięcia niezbędne do wykonania prac Montaż słupów Roboty przygotowawcze

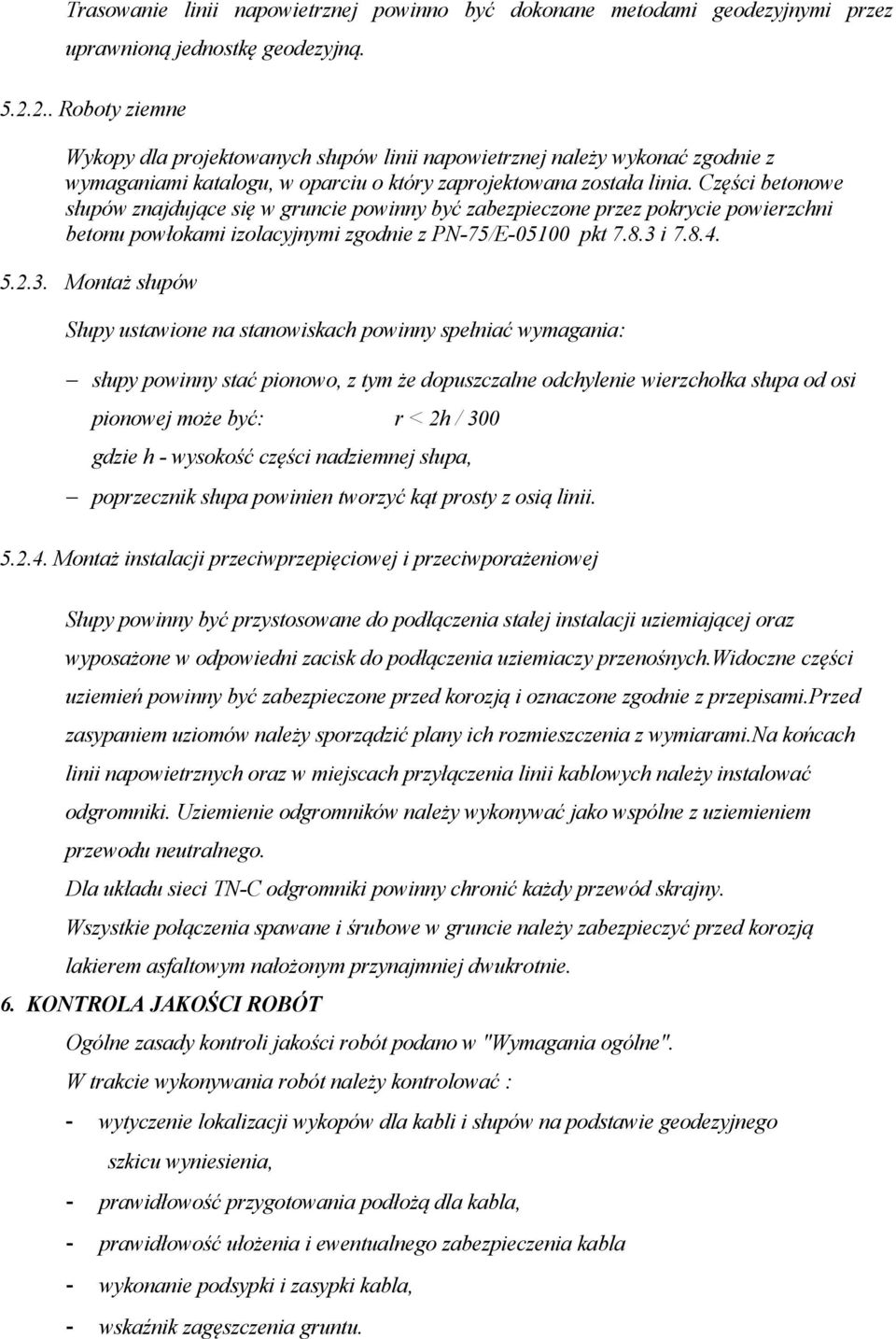

4 Trasowanie linii napowietrznej powinno być dokonane metodami geodezyjnymi przez uprawnioną jednostkę geodezyjną Roboty ziemne Wykopy dla projektowanych słupów linii napowietrznej należy wykonać zgodnie z wymaganiami katalogu, w oparciu o który zaprojektowana została linia. Części betonowe słupów znajdujące się w gruncie powinny być zabezpieczone przez pokrycie powierzchni betonu powłokami izolacyjnymi zgodnie z PN-75/E pkt i Montaż słupów Słupy ustawione na stanowiskach powinny spełniać wymagania: słupy powinny stać pionowo, z tym że dopuszczalne odchylenie wierzchołka słupa od osi pionowej może być: r < 2h / 300 gdzie h - wysokość części nadziemnej słupa, poprzecznik słupa powinien tworzyć kąt prosty z osią linii Montaż instalacji przeciwprzepięciowej i przeciwporażeniowej Słupy powinny być przystosowane do podłączenia stałej instalacji uziemiającej oraz wyposażone w odpowiedni zacisk do podłączenia uziemiaczy przenośnych.widoczne części uziemień powinny być zabezpieczone przed korozją i oznaczone zgodnie z przepisami.przed zasypaniem uziomów należy sporządzić plany ich rozmieszczenia z wymiarami.na końcach linii napowietrznych oraz w miejscach przyłączenia linii kablowych należy instalować odgromniki. Uziemienie odgromników należy wykonywać jako wspólne z uziemieniem przewodu neutralnego. Dla układu sieci TN-C odgromniki powinny chronić każdy przewód skrajny. Wszystkie połączenia spawane i śrubowe w gruncie należy zabezpieczyć przed korozją lakierem asfaltowym nałożonym przynajmniej dwukrotnie. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w "Wymagania ogólne". W trakcie wykonywania robót należy kontrolować : - wytyczenie lokalizacji wykopów dla kabli i słupów na podstawie geodezyjnego szkicu wyniesienia, - prawidłowość przygotowania podłożą dla kabla, - prawidłowość ułożenia i ewentualnego zabezpieczenia kabla - wykonanie podsypki i zasypki kabla, - wskaźnik zagęszczenia gruntu.

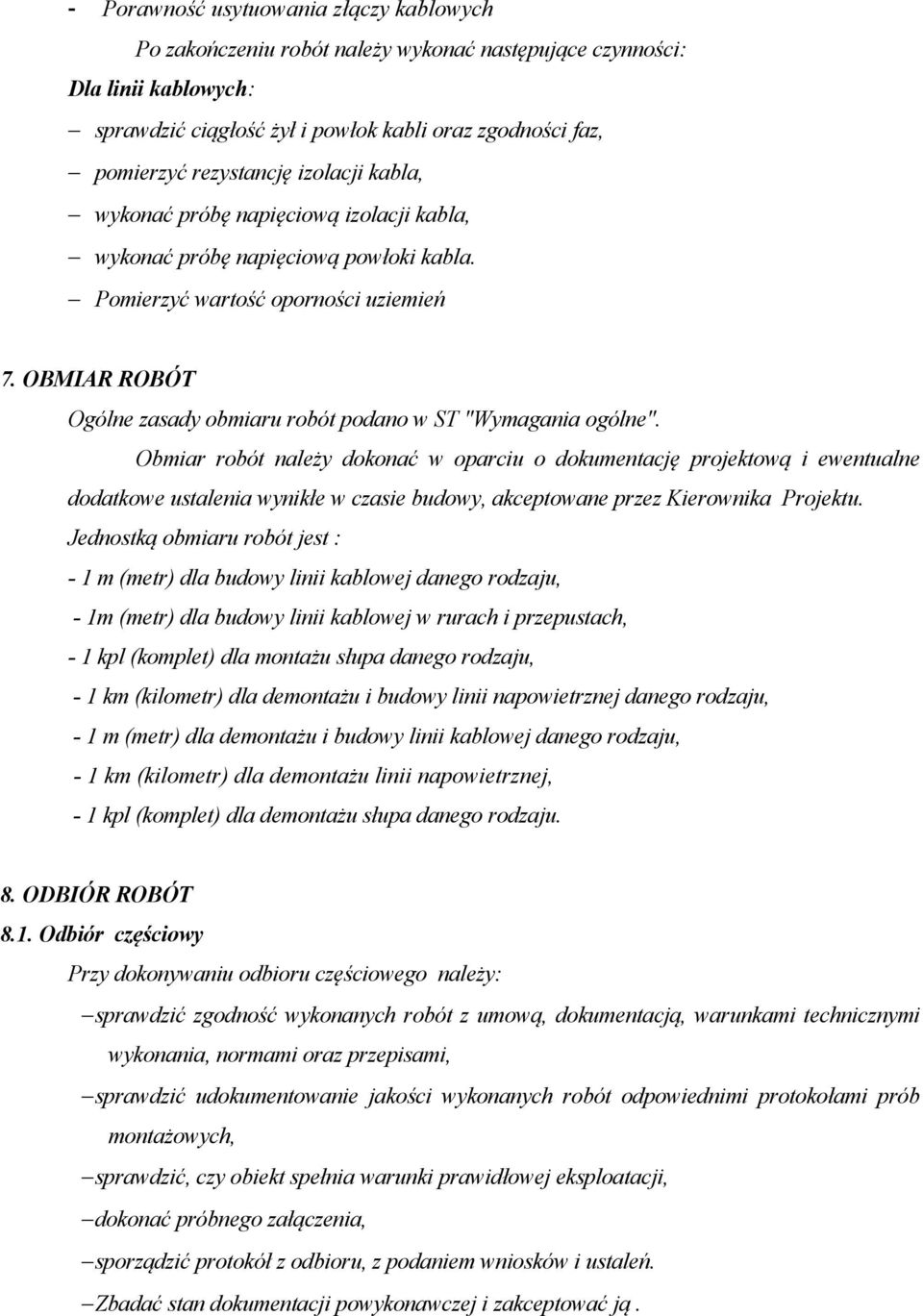

5 - Porawność usytuowania złączy kablowych Po zakończeniu robót należy wykonać następujące czynności: Dla linii kablowych: sprawdzić ciągłość żył i powłok kabli oraz zgodności faz, pomierzyć rezystancję izolacji kabla, wykonać próbę napięciową izolacji kabla, wykonać próbę napięciową powłoki kabla. Pomierzyć wartość oporności uziemień 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST "Wymagania ogólne". Obmiar robót należy dokonać w oparciu o dokumentację projektową i ewentualne dodatkowe ustalenia wynikłe w czasie budowy, akceptowane przez Kierownika Projektu. Jednostką obmiaru robót jest : - 1 m (metr) dla budowy linii kablowej danego rodzaju, - 1m (metr) dla budowy linii kablowej w rurach i przepustach, - 1 kpl (komplet) dla montażu słupa danego rodzaju, - 1 km (kilometr) dla demontażu i budowy linii napowietrznej danego rodzaju, - 1 m (metr) dla demontażu i budowy linii kablowej danego rodzaju, - 1 km (kilometr) dla demontażu linii napowietrznej, - 1 kpl (komplet) dla demontażu słupa danego rodzaju. 8. ODBIÓR ROBÓT 8.1. Odbiór częściowy Przy dokonywaniu odbioru częściowego należy: sprawdzić zgodność wykonanych robót z umową, dokumentacją, warunkami technicznymi wykonania, normami oraz przepisami, sprawdzić udokumentowanie jakości wykonanych robót odpowiednimi protokołami prób montażowych, sprawdzić, czy obiekt spełnia warunki prawidłowej eksploatacji, dokonać próbnego załączenia, sporządzić protokół z odbioru, z podaniem wniosków i ustaleń. Zbadać stan dokumentacji powykonawczej i zakceptować ją.

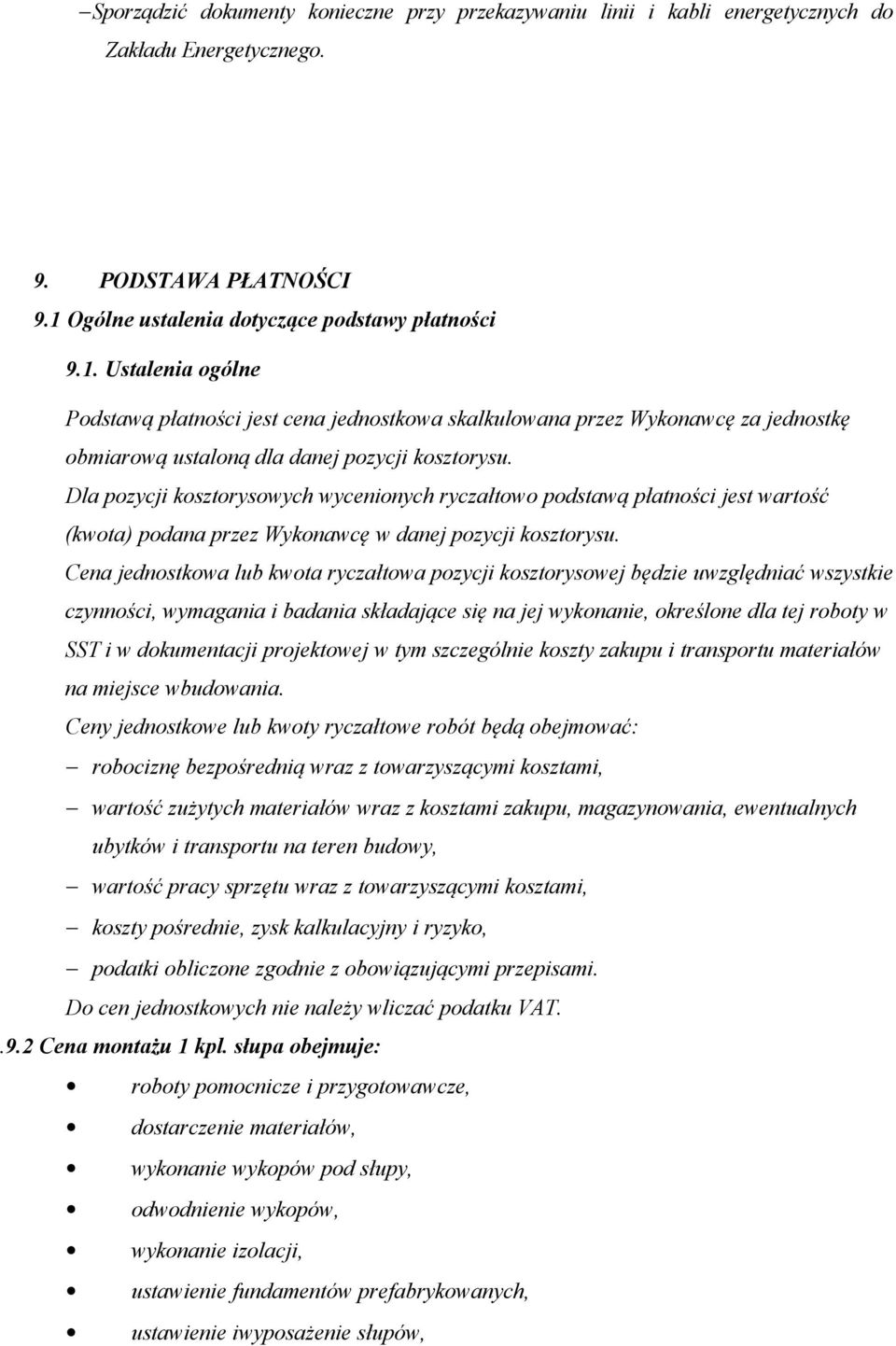

6 Sporządzić dokumenty konieczne przy przekazywaniu linii i kabli energetycznych do Zakładu Energetycznego. 9. PODSTAWA PŁATNOŚCI 9.1 Ogólne ustalenia dotyczące podstawy płatności 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej w tym szczególnie koszty zakupu i transportu materiałów na miejsce wbudowania. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT..9.2 Cena montażu 1 kpl. słupa obejmuje: roboty pomocnicze i przygotowawcze, dostarczenie materiałów, wykonanie wykopów pod słupy, odwodnienie wykopów, wykonanie izolacji, ustawienie fundamentów prefabrykowanych, ustawienie iwyposażenie słupów,

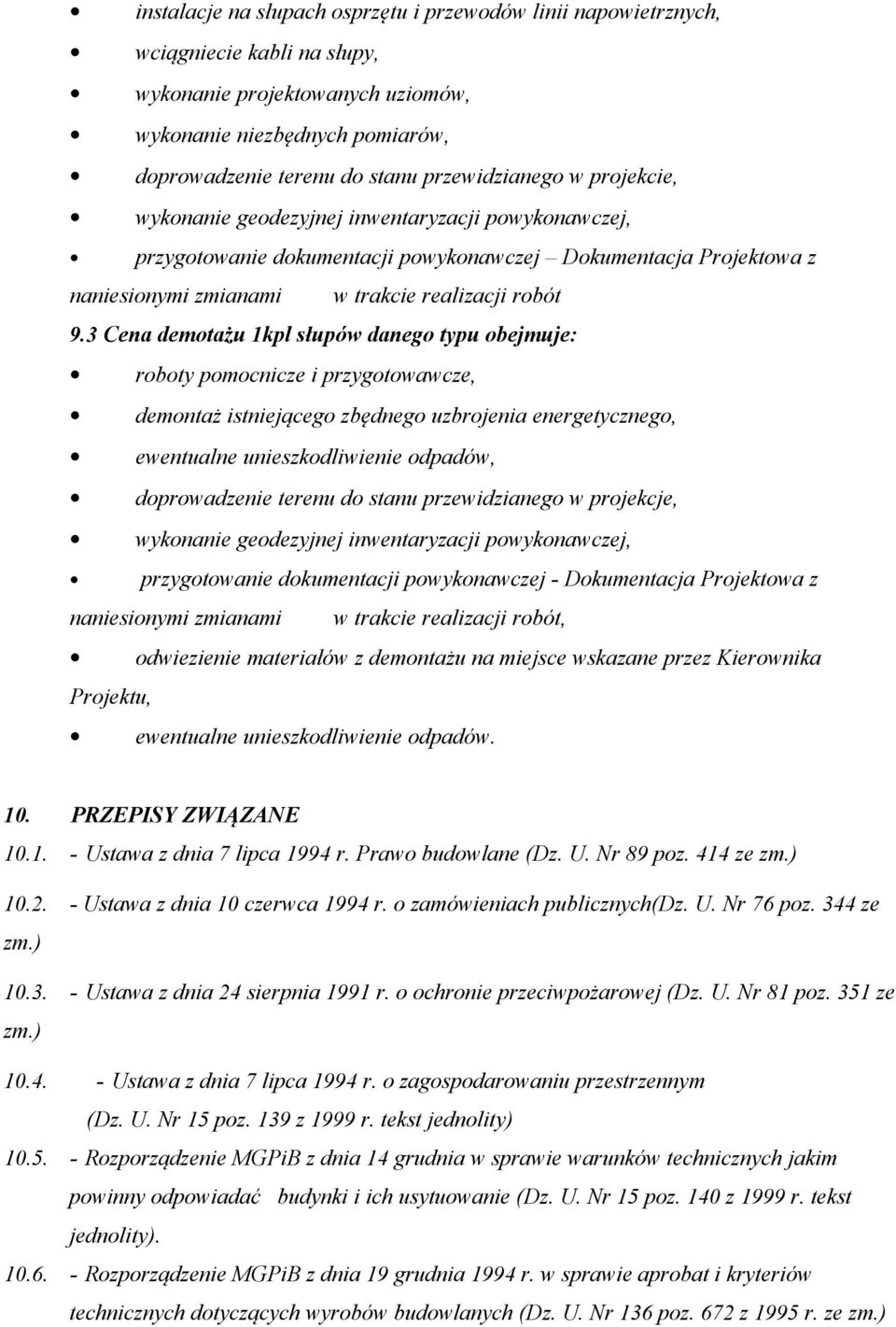

7 instalacje na słupach osprzętu i przewodów linii napowietrznych, wciągniecie kabli na słupy, wykonanie projektowanych uziomów, wykonanie niezbędnych pomiarów, doprowadzenie terenu do stanu przewidzianego w projekcie, wykonanie geodezyjnej inwentaryzacji powykonawczej, przygotowanie dokumentacji powykonawczej Dokumentacja Projektowa z naniesionymi zmianami w trakcie realizacji robót 9.3 Cena demotażu 1kpl słupów danego typu obejmuje: roboty pomocnicze i przygotowawcze, demontaż istniejącego zbędnego uzbrojenia energetycznego, ewentualne unieszkodliwienie odpadów, doprowadzenie terenu do stanu przewidzianego w projekcje, wykonanie geodezyjnej inwentaryzacji powykonawczej, przygotowanie dokumentacji powykonawczej - Dokumentacja Projektowa z naniesionymi zmianami w trakcie realizacji robót, odwiezienie materiałów z demontażu na miejsce wskazane przez Kierownika Projektu, ewentualne unieszkodliwienie odpadów. 10. PRZEPISY ZWIĄZANE Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 89 poz. 414 ze zm.) Ustawa z dnia 10 czerwca 1994 r. o zamówieniach publicznych(dz. U. Nr 76 poz. 344 ze zm.) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. Nr 81 poz. 351 ze zm.) Ustawa z dnia 7 lipca 1994 r. o zagospodarowaniu przestrzennym (Dz. U. Nr 15 poz. 139 z 1999 r. tekst jednolity) Rozporządzenie MGPiB z dnia 14 grudnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 15 poz. 140 z 1999 r. tekst jednolity) Rozporządzenie MGPiB z dnia 19 grudnia 1994 r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 136 poz. 672 z 1995 r. ze zm.)

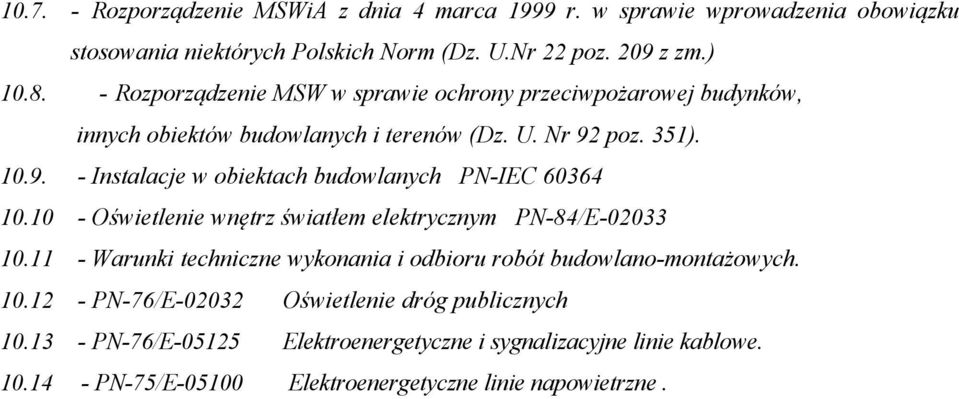

8 Rozporządzenie MSWiA z dnia 4 marca 1999 r. w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm (Dz. U.Nr 22 poz. 209 z zm.) Rozporządzenie MSW w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 92 poz. 351) Instalacje w obiektach budowlanych PN-IEC Oświetlenie wnętrz światłem elektrycznym PN-84/E Warunki techniczne wykonania i odbioru robót budowlano-montażowych PN-76/E Oświetlenie dróg publicznych PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe PN-75/E Elektroenergetyczne linie napowietrzne.
