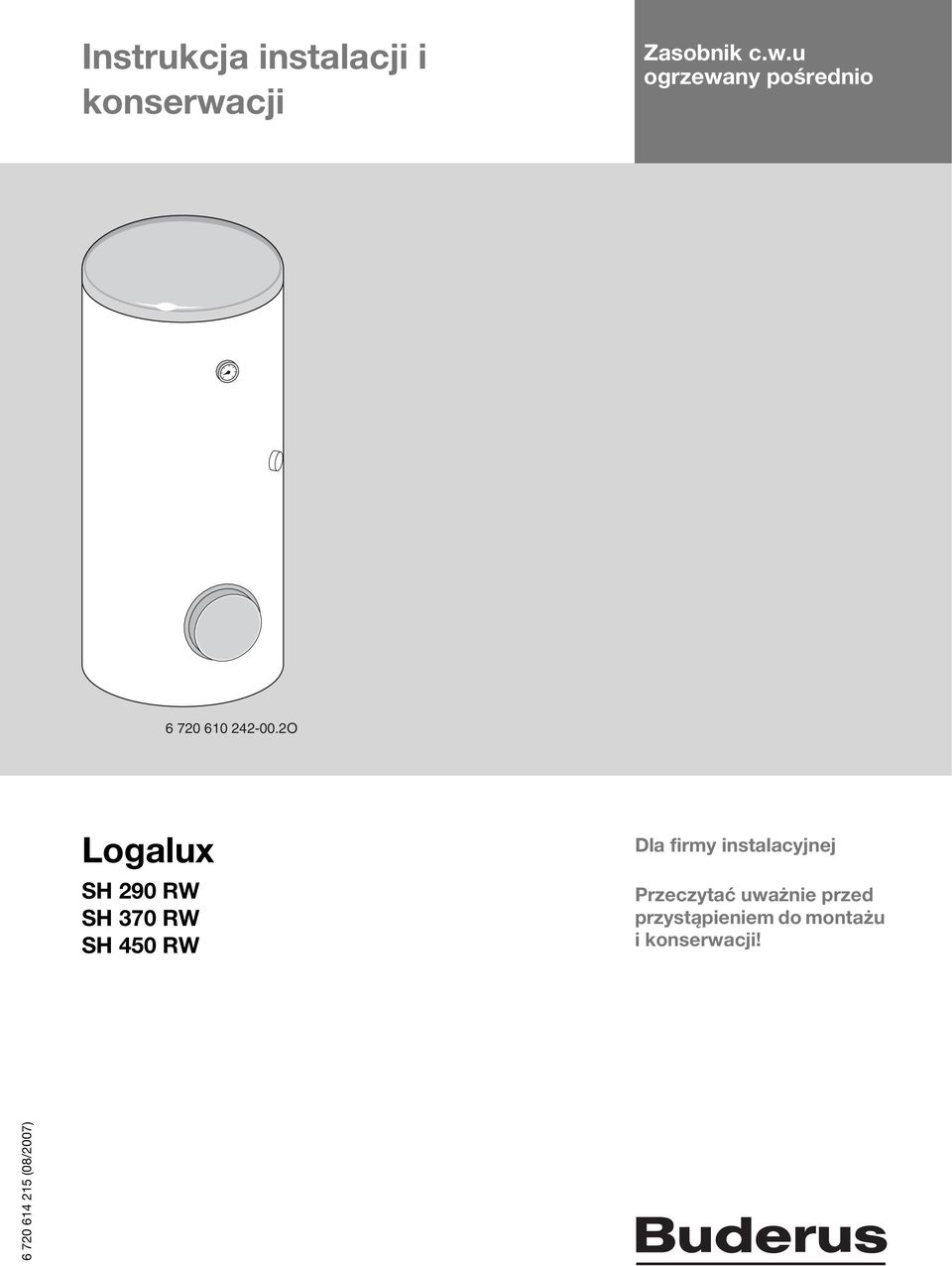

1 Instrukcja instalacji i konserwacji Zasobnik c.w.u ogrzewany pośrednio O Logalux SH 290 RW SH 370 RW SH 450 RW Dla firmy instalacyjnej Przeczytać uważnie przed przystąpieniem do montażu i konserwacji! (08/2007)

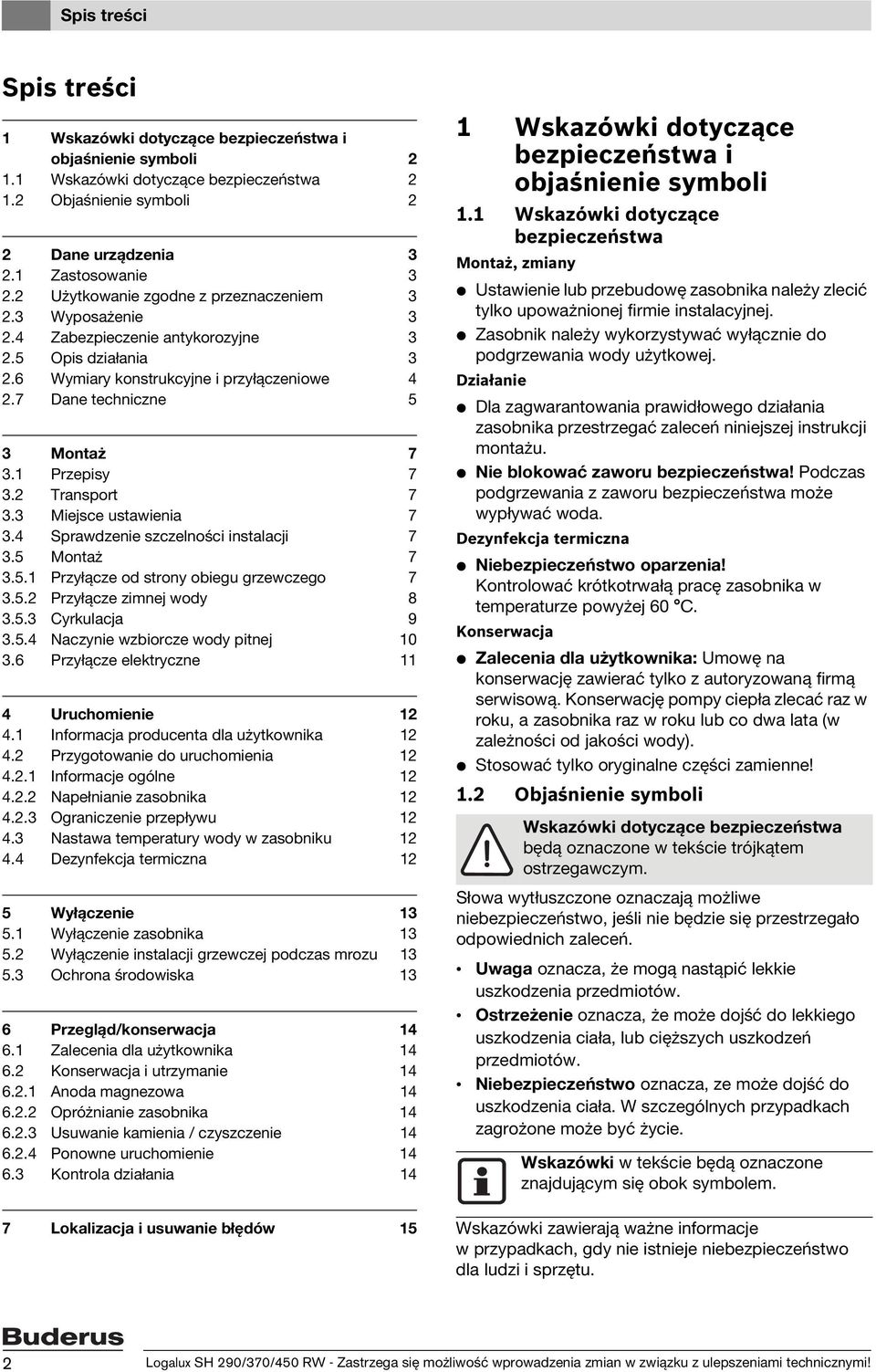

2 Spis treści Spis treści 1 Wskazówki dotyczące bezpieczeństwa i objaśnienie symboli Wskazówki dotyczące bezpieczeństwa Objaśnienie symboli 2 2 Dane urządzenia Zastosowanie Użytkowanie zgodne z przeznaczeniem Wyposażenie Zabezpieczenie antykorozyjne Opis działania Wymiary konstrukcyjne i przyłączeniowe Dane techniczne 5 3 Montaż Przepisy Transport Miejsce ustawienia Sprawdzenie szczelności instalacji Montaż Przyłącze od strony obiegu grzewczego Przyłącze zimnej wody Cyrkulacja Naczynie wzbiorcze wody pitnej Przyłącze elektryczne 11 4 Uruchomienie Informacja producenta dla użytkownika Przygotowanie do uruchomienia Informacje ogólne Napełnianie zasobnika Ograniczenie przepływu Nastawa temperatury wody w zasobniku Dezynfekcja termiczna 12 5 Wyłączenie Wyłączenie zasobnika Wyłączenie instalacji grzewczej podczas mrozu Ochrona środowiska 13 6 Przegląd/konserwacja Zalecenia dla użytkownika Konserwacja i utrzymanie Anoda magnezowa Opróżnianie zasobnika Usuwanie kamienia / czyszczenie Ponowne uruchomienie Kontrola działania 14 7 Lokalizacja i usuwanie błędów 15 1 Wskazówki dotyczące bezpieczeństwa i objaśnienie symboli 1.1 Wskazówki dotyczące bezpieczeństwa Montaż, zmiany V Ustawienie lub przebudowę zasobnika należy zlecić tylko upoważnionej firmie instalacyjnej. V Zasobnik należy wykorzystywać wyłącznie do podgrzewania wody użytkowej. Działanie V Dla zagwarantowania prawidłowego działania zasobnika przestrzegać zaleceń niniejszej instrukcji montażu. V Nie blokować zaworu bezpieczeństwa! Podczas podgrzewania z zaworu bezpieczeństwa może wypływać woda. Dezynfekcja termiczna V Niebezpieczeństwo oparzenia! Kontrolować krótkotrwałą pracę zasobnika w temperaturze powyżej 60 C. Konserwacja V Zalecenia dla użytkownika: Umowę na konserwację zawierać tylko z autoryzowaną firmą serwisową. Konserwację pompy ciepła zlecać raz w roku, a zasobnika raz w roku lub co dwa lata (w zależności od jakości wody). V Stosować tylko oryginalne części zamienne! 1.2 Objaśnienie symboli Wskazówki dotyczące bezpieczeństwa będą oznaczone w tekście trójkątem ostrzegawczym. Słowa wytłuszczone oznaczają możliwe niebezpieczeństwo, jeśli nie będzie się przestrzegało odpowiednich zaleceń. Uwaga oznacza, że mogą nastąpić lekkie uszkodzenia przedmiotów. Ostrzeżenie oznacza, że może dojść do lekkiego uszkodzenia ciała, lub cięższych uszkodzeń przedmiotów. Niebezpieczeństwo oznacza, ze może dojść do uszkodzenia ciała. W szczególnych przypadkach zagrożone może być życie. Wskazówki w tekście będą oznaczone znajdującym się obok symbolem. Wskazówki zawierają ważne informacje w przypadkach, gdy nie istnieje niebezpieczeństwo dla ludzi i sprzętu. 2 Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

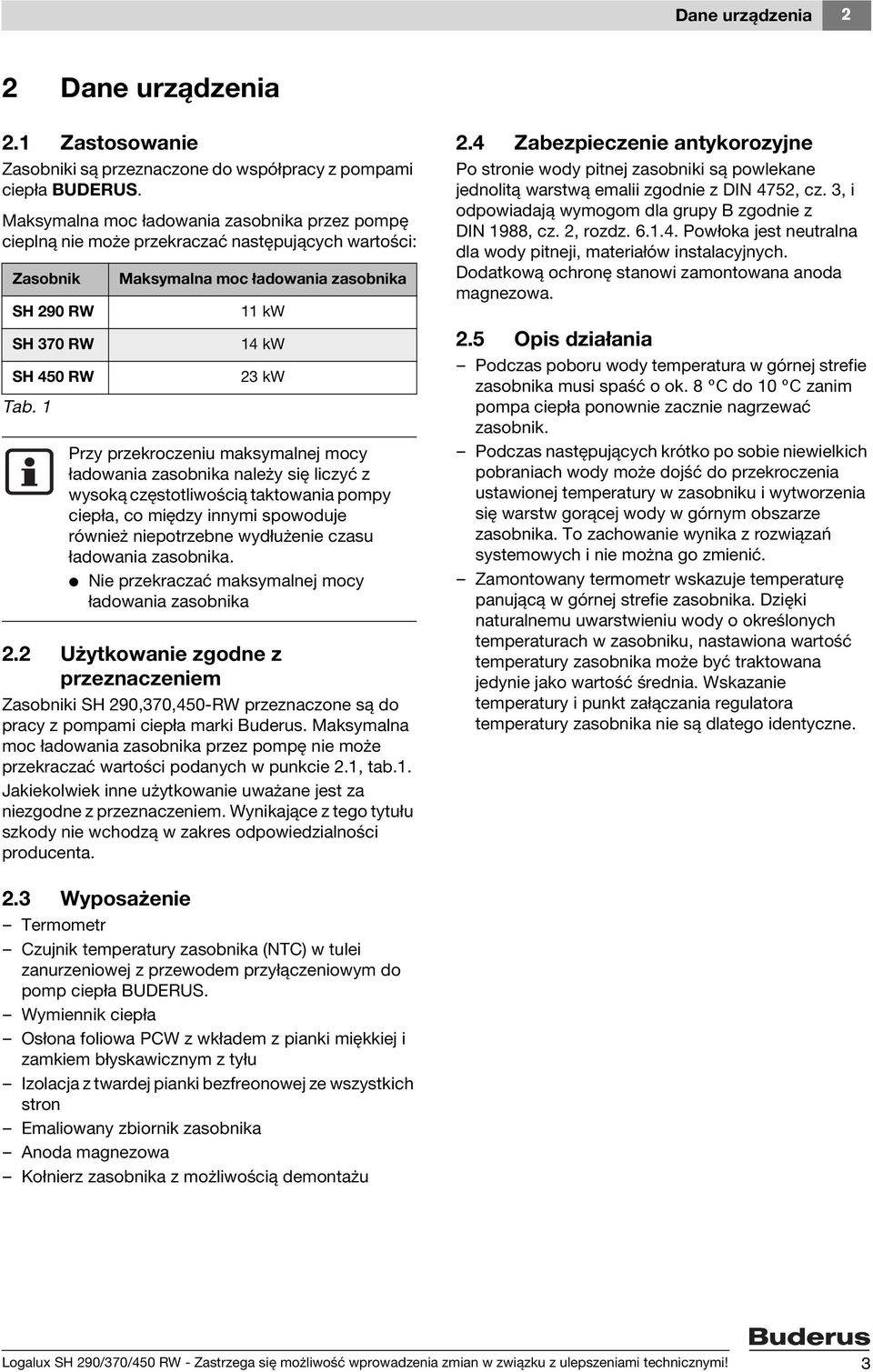

3 Dane urządzenia 2 2 Dane urządzenia 2.1 Zastosowanie Zasobniki są przeznaczone do współpracy z pompami ciepła BUDERUS. Maksymalna moc ładowania zasobnika przez pompę cieplną nie może przekraczać następujących wartości: Zasobnik SH 290 RW SH 370 RW SH 450 RW Tab. 1 Maksymalna moc ładowania zasobnika 11 kw 14 kw 23 kw Przy przekroczeniu maksymalnej mocy ładowania zasobnika należy się liczyć z wysoką częstotliwością taktowania pompy ciepła, co między innymi spowoduje również niepotrzebne wydłużenie czasu ładowania zasobnika. V Nie przekraczać maksymalnej mocy ładowania zasobnika 2.2 Użytkowanie zgodne z przeznaczeniem Zasobniki SH 290,370,450-RW przeznaczone są do pracy z pompami ciepła marki Buderus. Maksymalna moc ładowania zasobnika przez pompę nie może przekraczać wartości podanych w punkcie 2.1, tab.1. Jakiekolwiek inne użytkowanie uważane jest za niezgodne z przeznaczeniem. Wynikające z tego tytułu szkody nie wchodzą w zakres odpowiedzialności producenta. 2.4 Zabezpieczenie antykorozyjne Po stronie wody pitnej zasobniki są powlekane jednolitą warstwą emalii zgodnie z DIN 4752, cz. 3, i odpowiadają wymogom dla grupy B zgodnie z DIN 1988, cz. 2, rozdz Powłoka jest neutralna dla wody pitneji, materiałów instalacyjnych. Dodatkową ochronę stanowi zamontowana anoda magnezowa. 2.5 Opis działania Podczas poboru wody temperatura w górnej strefie zasobnika musi spaść o ok. 8 C do 10 C zanim pompa ciepła ponownie zacznie nagrzewać zasobnik. Podczas następujących krótko po sobie niewielkich pobraniach wody może dojść do przekroczenia ustawionej temperatury w zasobniku i wytworzenia się warstw gorącej wody w górnym obszarze zasobnika. To zachowanie wynika z rozwiązań systemowych i nie można go zmienić. Zamontowany termometr wskazuje temperaturę panującą w górnej strefie zasobnika. Dzięki naturalnemu uwarstwieniu wody o określonych temperaturach w zasobniku, nastawiona wartość temperatury zasobnika może być traktowana jedynie jako wartość średnia. Wskazanie temperatury i punkt załączania regulatora temperatury zasobnika nie są dlatego identyczne. 2.3 Wyposażenie Termometr Czujnik temperatury zasobnika (NTC) w tulei zanurzeniowej z przewodem przyłączeniowym do pomp ciepła BUDERUS. Wymiennik ciepła Osłona foliowa PCW z wkładem z pianki miękkiej i zamkiem błyskawicznym z tyłu Izolacja z twardej pianki bezfreonowej ze wszystkich stron Emaliowany zbiornik zasobnika Anoda magnezowa Kołnierz zasobnika z możliwością demontażu Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 3

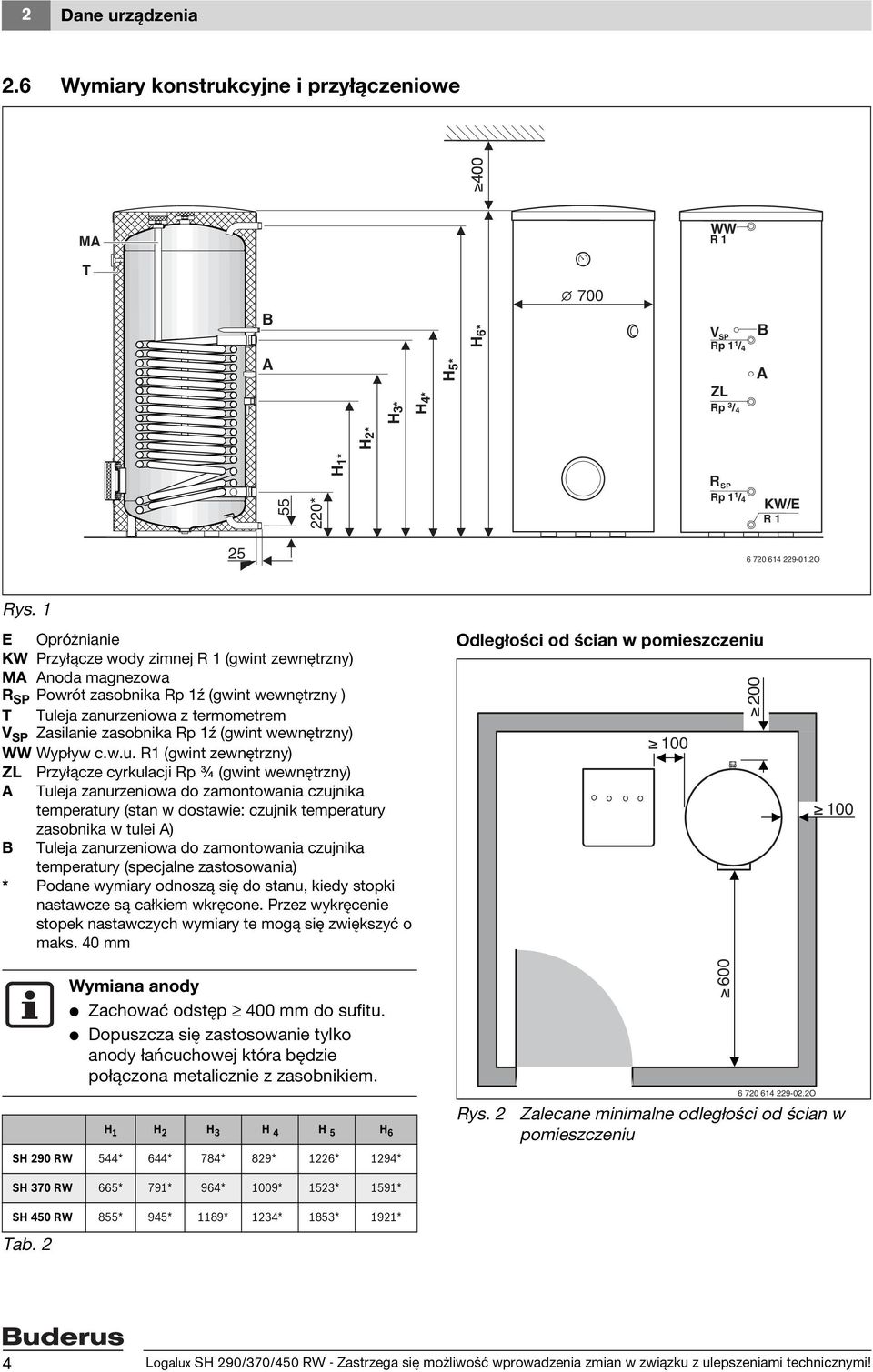

4 2 Dane urządzenia 2.6 Wymiary konstrukcyjne i przyłączeniowe MA WW R 1 T 700 B A H 3* H 4* H 5* H6* V SP Rp 1 1 / 4 ZL Rp 3 / 4 B A R SP 55 H 1* H2* 220* Rp 1 1 / 4 KW/E R O Rys. 1 E Opróżnianie KW Przyłącze wody zimnej R 1 (gwint zewnętrzny) MA Anoda magnezowa R SP Powrót zasobnika Rp 1ź (gwint wewnętrzny ) T Tuleja zanurzeniowa z termometrem V SP Zasilanie zasobnika Rp 1ź (gwint wewnętrzny) WW Wypływ c.w.u. R1 (gwint zewnętrzny) ZL Przyłącze cyrkulacji Rp ¾ (gwint wewnętrzny) A Tuleja zanurzeniowa do zamontowania czujnika temperatury (stan w dostawie: czujnik temperatury zasobnika w tulei A) B Tuleja zanurzeniowa do zamontowania czujnika temperatury (specjalne zastosowania) * Podane wymiary odnoszą się do stanu, kiedy stopki nastawcze są całkiem wkręcone. Przez wykręcenie stopek nastawczych wymiary te mogą się zwiększyć o maks. 40 mm Odległości od ścian w pomieszczeniu Wymiana anody V Zachować odstęp 400 mm do sufitu. V Dopuszcza się zastosowanie tylko anody łańcuchowej która będzie połączona metalicznie z zasobnikiem. H 1 H 2 H 3 H 4 H 5 H 6 SH 290 RW 544* 644* 784* 829* 1226* 1294* SH 370 RW 665* 791* 964* 1009* 1523* 1591* SH 450 RW 855* 945* 1189* 1234* 1853* 1921* Tab. 2 Rys O Zalecane minimalne odległości od ścian w pomieszczeniu 4 Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

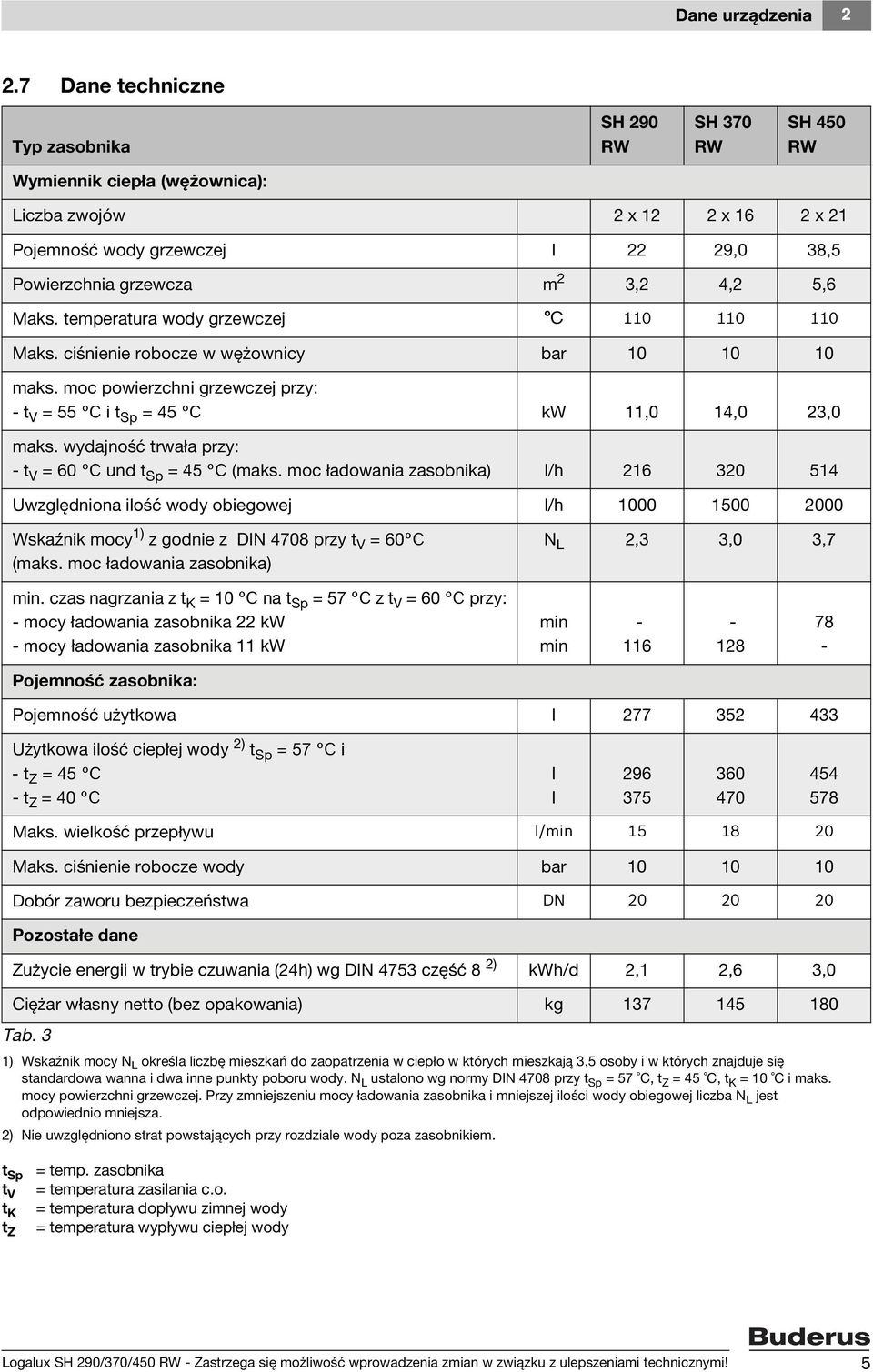

5 Dane urządzenia Dane techniczne Typ zasobnika SH 290 RW SH 370 RW SH 450 RW Wymiennik ciepła (wężownica): Liczba zwojów 2 x 12 2 x 16 2 x 21 Pojemność wody grzewczej l 22 29,0 38,5 Powierzchnia grzewcza m 2 3,2 4,2 5,6 Maks. temperatura wody grzewczej C Maks. ciśnienie robocze w wężownicy bar maks. moc powierzchni grzewczej przy: - t V = 55 C i t Sp = 45 C kw 11,0 14,0 23,0 maks. wydajność trwała przy: - t V = 60 C und t Sp = 45 C (maks. moc ładowania zasobnika) l/h Uwzględniona ilość wody obiegowej l/h Wskaźnik mocy 1) z godnie z DIN 4708 przy t V = 60 C (maks. moc ładowania zasobnika) N L 2,3 3,0 3,7 min. czas nagrzania z t K = 10 C na t Sp = 57 C z t V = 60 C przy: - mocy ładowania zasobnika 22 kw - mocy ładowania zasobnika 11 kw min min Pojemność zasobnika: Pojemność użytkowa l Użytkowa ilość ciepłej wody 2) t Sp = 57 C i - t Z = 45 C - t Z = 40 C l l Maks. wielkość przepływu l/min Maks. ciśnienie robocze wody bar Dobór zaworu bezpieczeństwa DN Pozostałe dane Zużycie energii w trybie czuwania (24h) wg DIN 4753 część 8 2) kwh/d 2,1 2,6 3,0 Ciężar własny netto (bez opakowania) kg Tab. 3 1) Wskaźnik mocy N L określa liczbę mieszkań do zaopatrzenia w ciepło w których mieszkają 3,5 osoby i w których znajduje się standardowa wanna i dwa inne punkty poboru wody. N L ustalono wg normy DIN 4708 przy t Sp = 57 C, t Z = 45 C, t K = 10 C i maks. mocy powierzchni grzewczej. Przy zmniejszeniu mocy ładowania zasobnika i mniejszej ilości wody obiegowej liczba N L jest odpowiednio mniejsza. 2) Nie uwzględniono strat powstających przy rozdziale wody poza zasobnikiem. t Sp t V t K t Z = temp. zasobnika = temperatura zasilania c.o. = temperatura dopływu zimnej wody = temperatura wypływu ciepłej wody Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 5

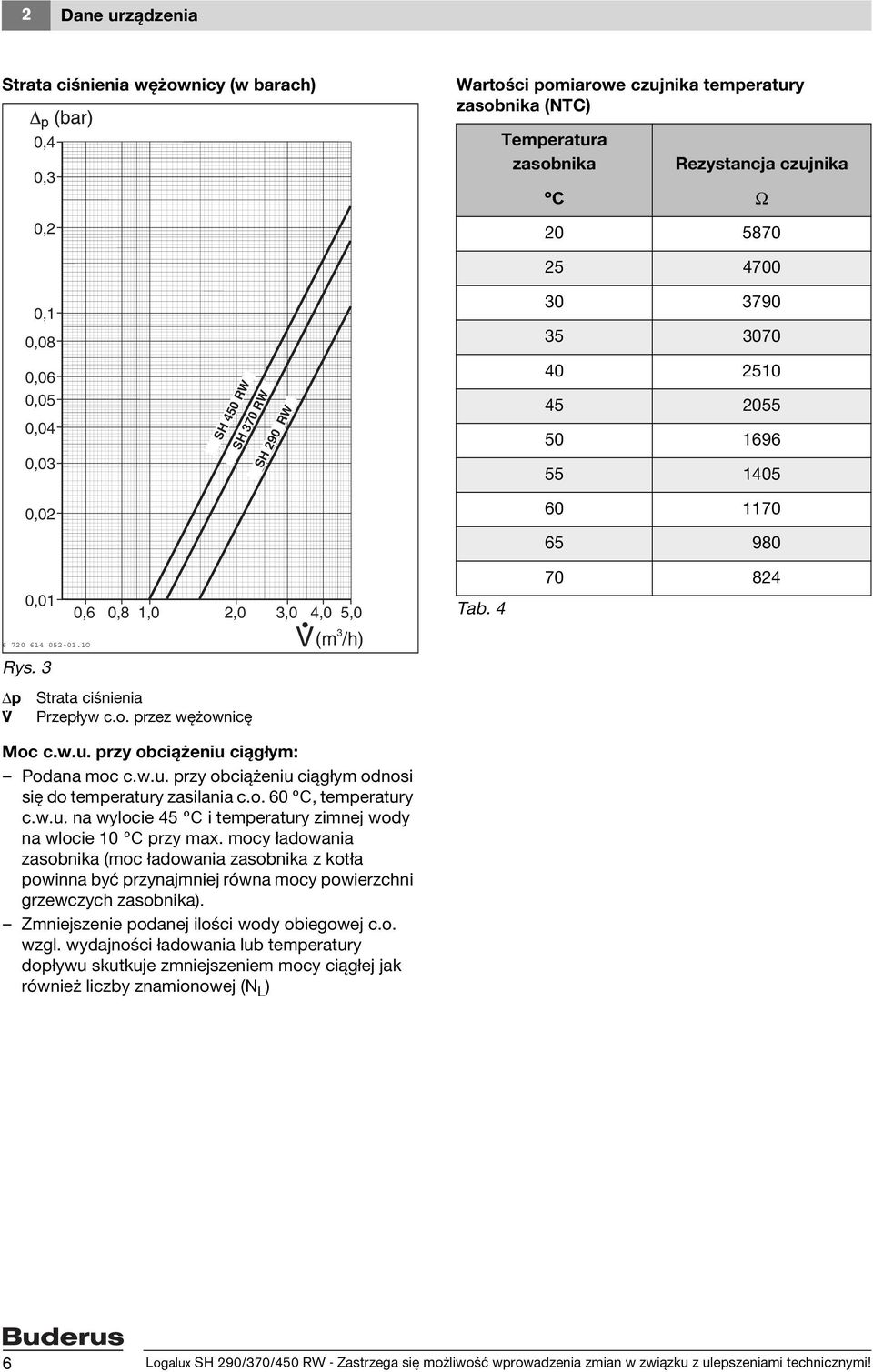

6 2 Dane urządzenia Strata ciśnienia wężownicy (w barach) 0,4 0,3 0,2 Wartości pomiarowe czujnika temperatury zasobnika (NTC) Temperatura zasobnika Rezystancja czujnika C Ω ,1 0, ,06 0,05 0,04 0,03 SH 450 RW SW SH RW 1 SW SH RW , O (m /h) Rys. 3 Δp. V 0,01 0,6 0,8 1,0 2,0 3,0 4,0 5,0 Strata ciśnienia Przepływ c.o. przez wężownicę Moc c.w.u. przy obciążeniu ciągłym: Podana moc c.w.u. przy obciążeniu ciągłym odnosi się do temperatury zasilania c.o. 60 C, temperatury c.w.u. na wylocie 45 C i temperatury zimnej wody na wlocie 10 C przy max. mocy ładowania zasobnika (moc ładowania zasobnika z kotła powinna być przynajmniej równa mocy powierzchni grzewczych zasobnika). Zmniejszenie podanej ilości wody obiegowej c.o. wzgl. wydajności ładowania lub temperatury dopływu skutkuje zmniejszeniem mocy ciągłej jak również liczby znamionowej (N L ) V Tab Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

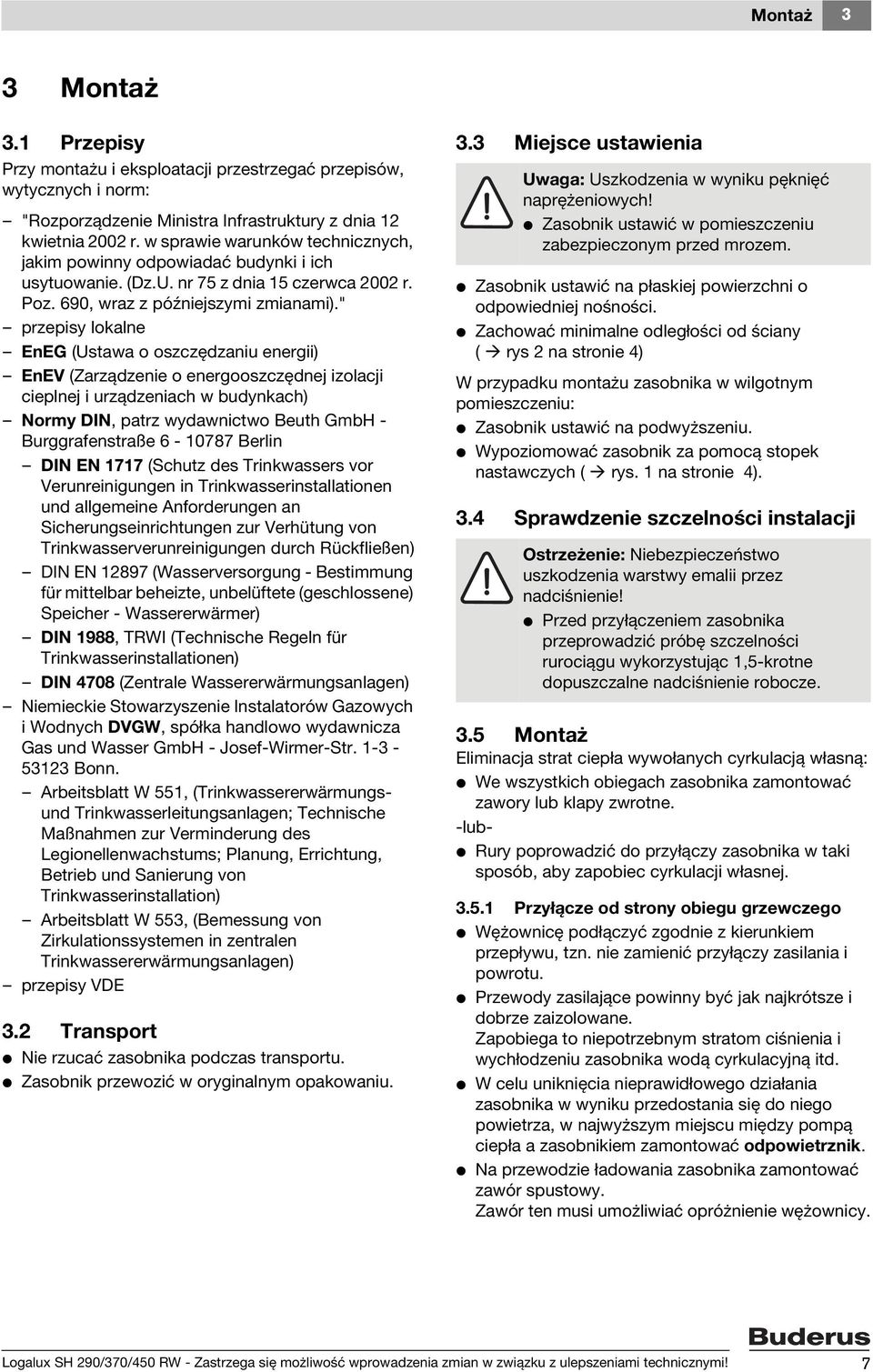

7 Montaż 3 3 Montaż 3.1 Przepisy Przy montażu i eksploatacji przestrzegać przepisów, wytycznych i norm: "Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. nr 75 z dnia 15 czerwca 2002 r. Poz. 690, wraz z późniejszymi zmianami)." przepisy lokalne EnEG (Ustawa o oszczędzaniu energii) EnEV (Zarządzenie o energooszczędnej izolacji cieplnej i urządzeniach w budynkach) Normy DIN, patrz wydawnictwo Beuth GmbH - Burggrafenstraße Berlin DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen und allgemeine Anforderungen an Sicherungseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rückfließen) DIN EN (Wasserversorgung - Bestimmung für mittelbar beheizte, unbelüftete (geschlossene) Speicher - Wassererwärmer) DIN 1988, TRWI (Technische Regeln für Trinkwasserinstallationen) DIN 4708 (Zentrale Wassererwärmungsanlagen) Niemieckie Stowarzyszenie Instalatorów Gazowych i Wodnych DVGW, spółka handlowo wydawnicza Gas und Wasser GmbH - Josef-Wirmer-Str Bonn. Arbeitsblatt W 551, (Trinkwassererwärmungsund Trinkwasserleitungsanlagen; Technische Maßnahmen zur Verminderung des Legionellenwachstums; Planung, Errichtung, Betrieb und Sanierung von Trinkwasserinstallation) Arbeitsblatt W 553, (Bemessung von Zirkulationssystemen in zentralen Trinkwassererwärmungsanlagen) przepisy VDE 3.2 Transport V Nie rzucać zasobnika podczas transportu. V Zasobnik przewozić w oryginalnym opakowaniu. 3.3 Miejsce ustawienia Uwaga: Uszkodzenia w wyniku pęknięć naprężeniowych! V Zasobnik ustawić w pomieszczeniu zabezpieczonym przed mrozem. V Zasobnik ustawić na płaskiej powierzchni o odpowiedniej nośności. V Zachować minimalne odległości od ściany ( rys 2 na stronie 4) W przypadku montażu zasobnika w wilgotnym pomieszczeniu: V Zasobnik ustawić na podwyższeniu. V Wypoziomować zasobnik za pomocą stopek nastawczych ( rys. 1 na stronie 4). 3.4 Sprawdzenie szczelności instalacji Ostrzeżenie: Niebezpieczeństwo uszkodzenia warstwy emalii przez nadciśnienie! V Przed przyłączeniem zasobnika przeprowadzić próbę szczelności rurociągu wykorzystując 1,5-krotne dopuszczalne nadciśnienie robocze. 3.5 Montaż Eliminacja strat ciepła wywołanych cyrkulacją własną: V We wszystkich obiegach zasobnika zamontować zawory lub klapy zwrotne. -lub- V Rury poprowadzić do przyłączy zasobnika w taki sposób, aby zapobiec cyrkulacji własnej Przyłącze od strony obiegu grzewczego V Wężownicę podłączyć zgodnie z kierunkiem przepływu, tzn. nie zamienić przyłączy zasilania i powrotu. V Przewody zasilające powinny być jak najkrótsze i dobrze zaizolowane. Zapobiega to niepotrzebnym stratom ciśnienia i wychłodzeniu zasobnika wodą cyrkulacyjną itd. V W celu uniknięcia nieprawidłowego działania zasobnika w wyniku przedostania się do niego powietrza, w najwyższym miejscu między pompą ciepła a zasobnikiem zamontować odpowietrznik. V Na przewodzie ładowania zasobnika zamontować zawór spustowy. Zawór ten musi umożliwiać opróżnienie wężownicy. Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 7

8 3 Montaż Przyłącze zimnej wody Uwaga: Niebezpieczeństwo uszkodzenia w wyniku działania korozji stykowej na przyłączach zasobnika! V W przypadku przyłączy instalacji wody z miedzi: stosować złączki z mosiądzu lub mosiądzu czerwonego. V Przyłączenie rury zimnej wody wykonać zgodnie z normą DIN 1988 przy zastosowaniu odpowiedniej armatury lub kompletnego zespołu bezpieczeństwa. V Zamontowany jako typ zawór bezpieczeństwa musi wypuścić co najmniej takie natężenie przepływu, jakie zostało ustawione na dopływie wody zimnej ( rozdział na stronie 12). V Zawór bezpieczeństwa musi być ustawiony fabrycznie w taki sposób, żeby zapobiegał przekroczeniu dopuszczalnego ciśnienia roboczego w zasobniku. V Odpływ z zaworu bezpieczeństwa do kanalizacji musi umożliwiać obserwację oraz być poprowadzony w strefie nie zagrożonej mrozem. Średnica przewodu odpływowego musi odpowiadać przynajmniej średnicy wypływu zaworu bezpieczeństwa. Uwaga: Niebezpieczeństwo uszkodzenia w wyniku działania nadciśnienia! V W przypadku zastosowania zaworu zwrotnego: między zaworem zwrotnym a przyłączem zasobnika (zimna woda) zamontować zawór bezpieczeństwa. V Nie zasłaniać otworu wydmuchowego zaworu bezpieczeństwa. Jeżeli ciśnienie instalacji w stanie spoczynku przekracza wartość 80 % ciśnienia zadziałania zaworu bezpieczeństwa: V Zamontować na wejściu reduktor ciśnienia. V Zamontować zawór spustowy na dopływie wody zimnej. 8 Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

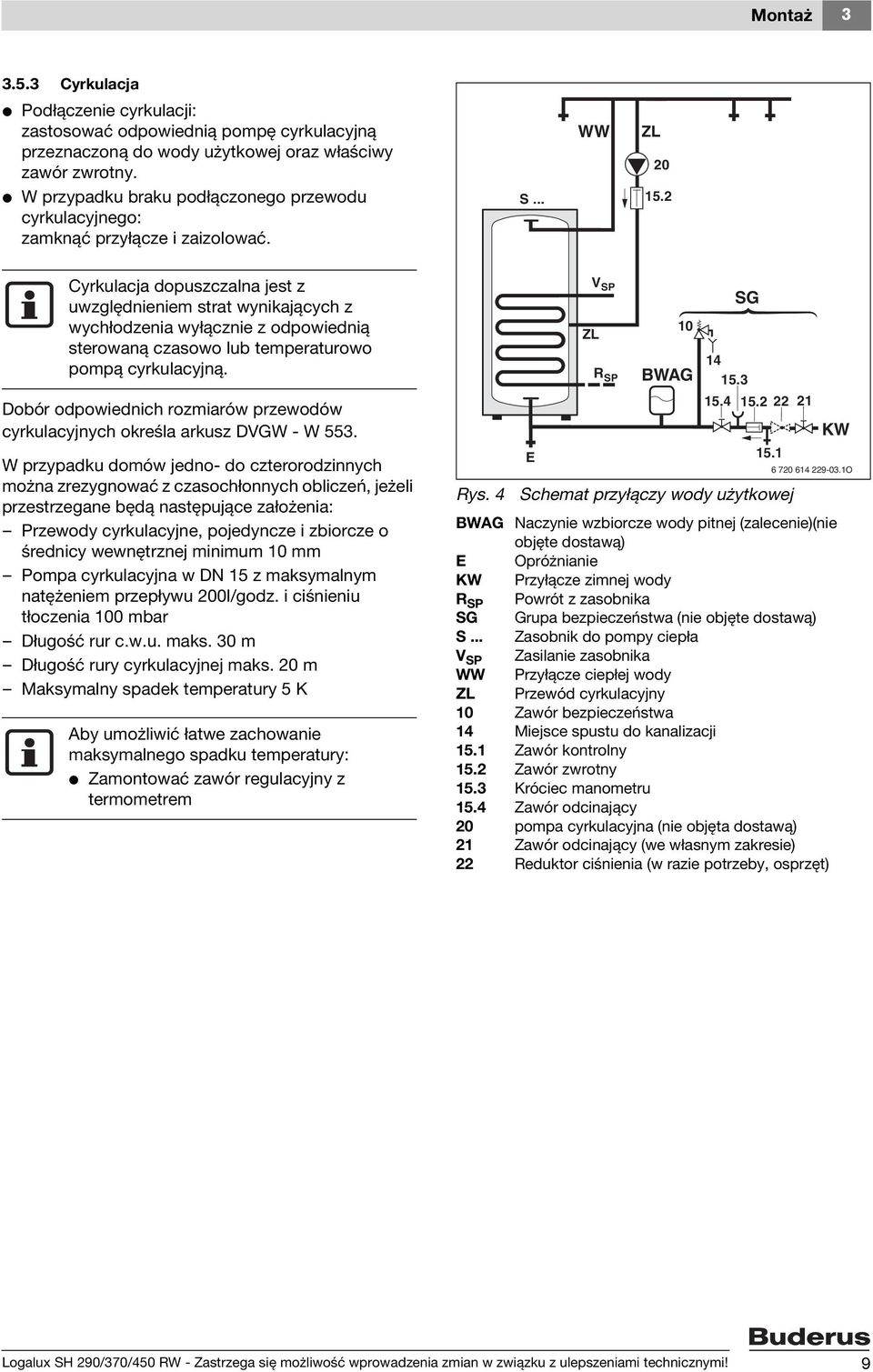

9 Montaż Cyrkulacja V Podłączenie cyrkulacji: zastosować odpowiednią pompę cyrkulacyjną przeznaczoną do wody użytkowej oraz właściwy zawór zwrotny. V W przypadku braku podłączonego przewodu cyrkulacyjnego: zamknąć przyłącze i zaizolować. S... WW ZL Cyrkulacja dopuszczalna jest z uwzględnieniem strat wynikających z wychłodzenia wyłącznie z odpowiednią sterowaną czasowo lub temperaturowo pompą cyrkulacyjną. Dobór odpowiednich rozmiarów przewodów cyrkulacyjnych określa arkusz DVGW - W 553. W przypadku domów jedno- do czterorodzinnych można zrezygnować z czasochłonnych obliczeń, jeżeli przestrzegane będą następujące założenia: Przewody cyrkulacyjne, pojedyncze i zbiorcze o średnicy wewnętrznej minimum 10 mm Pompa cyrkulacyjna w DN 15 z maksymalnym natężeniem przepływu 200l/godz. i ciśnieniu tłoczenia 100 mbar Długość rur c.w.u. maks. 30 m Długość rury cyrkulacyjnej maks. 20 m Maksymalny spadek temperatury 5 K Aby umożliwić łatwe zachowanie maksymalnego spadku temperatury: V Zamontować zawór regulacyjny z termometrem Rys. 4 E ZL V SP R SP Schemat przyłączy wody użytkowej O BWAG Naczynie wzbiorcze wody pitnej (zalecenie)(nie objęte dostawą) E Opróżnianie KW Przyłącze zimnej wody R SP Powrót z zasobnika SG Grupa bezpieczeństwa (nie objęte dostawą) S... Zasobnik do pompy ciepła V SP Zasilanie zasobnika WW Przyłącze ciepłej wody ZL Przewód cyrkulacyjny 10 Zawór bezpieczeństwa 14 Miejsce spustu do kanalizacji 15.1 Zawór kontrolny 15.2 Zawór zwrotny 15.3 Króciec manometru 15.4 Zawór odcinający 20 pompa cyrkulacyjna (nie objęta dostawą) 21 Zawór odcinający (we własnym zakresie) 22 Reduktor ciśnienia (w razie potrzeby, osprzęt) 10 BWAG SG KW Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 9

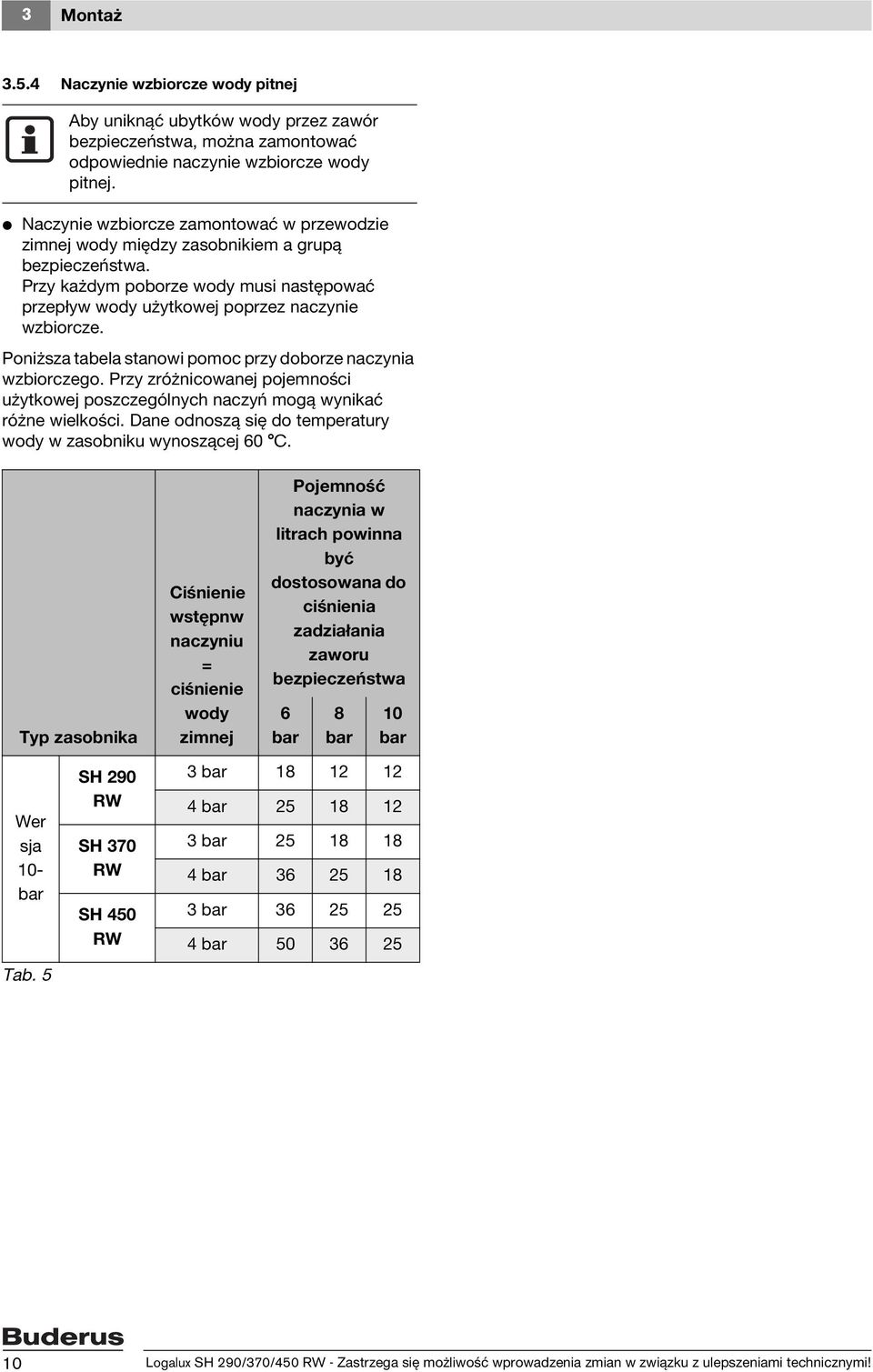

10 3 Montaż Naczynie wzbiorcze wody pitnej Aby uniknąć ubytków wody przez zawór bezpieczeństwa, można zamontować odpowiednie naczynie wzbiorcze wody pitnej. V Naczynie wzbiorcze zamontować w przewodzie zimnej wody między zasobnikiem a grupą bezpieczeństwa. Przy każdym poborze wody musi następować przepływ wody użytkowej poprzez naczynie wzbiorcze. Poniższa tabela stanowi pomoc przy doborze naczynia wzbiorczego. Przy zróżnicowanej pojemności użytkowej poszczególnych naczyń mogą wynikać różne wielkości. Dane odnoszą się do temperatury wody w zasobniku wynoszącej 60 C. Typ zasobnika Ciśnienie wstępnw naczyniu = ciśnienie wody zimnej Pojemność naczynia w litrach powinna być dostosowana do ciśnienia zadziałania zaworu bezpieczeństwa 6 bar 8 bar 10 bar Wer sja 10- bar Tab. 5 SH 290 RW SH 370 RW SH 450 RW 3 bar bar bar bar bar bar Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

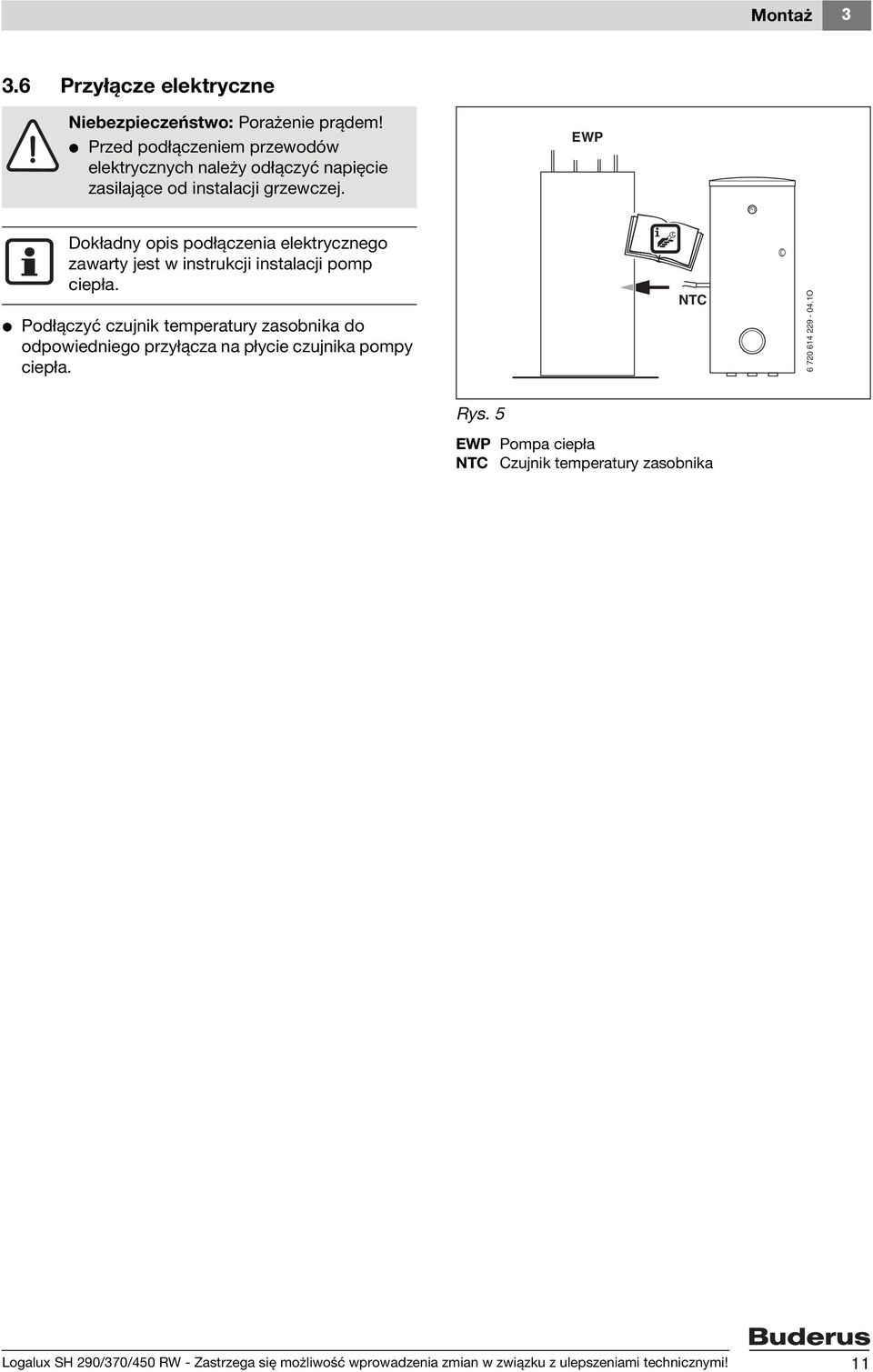

11 Montaż Przyłącze elektryczne Niebezpieczeństwo: Porażenie prądem! V Przed podłączeniem przewodów elektrycznych należy odłączyć napięcie zasilające od instalacji grzewczej. EWP Dokładny opis podłączenia elektrycznego zawarty jest w instrukcji instalacji pomp ciepła. V Podłączyć czujnik temperatury zasobnika do odpowiedniego przyłącza na płycie czujnika pompy ciepła. NTC O Rys. 5 EWP Pompa ciepła NTC Czujnik temperatury zasobnika Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 11

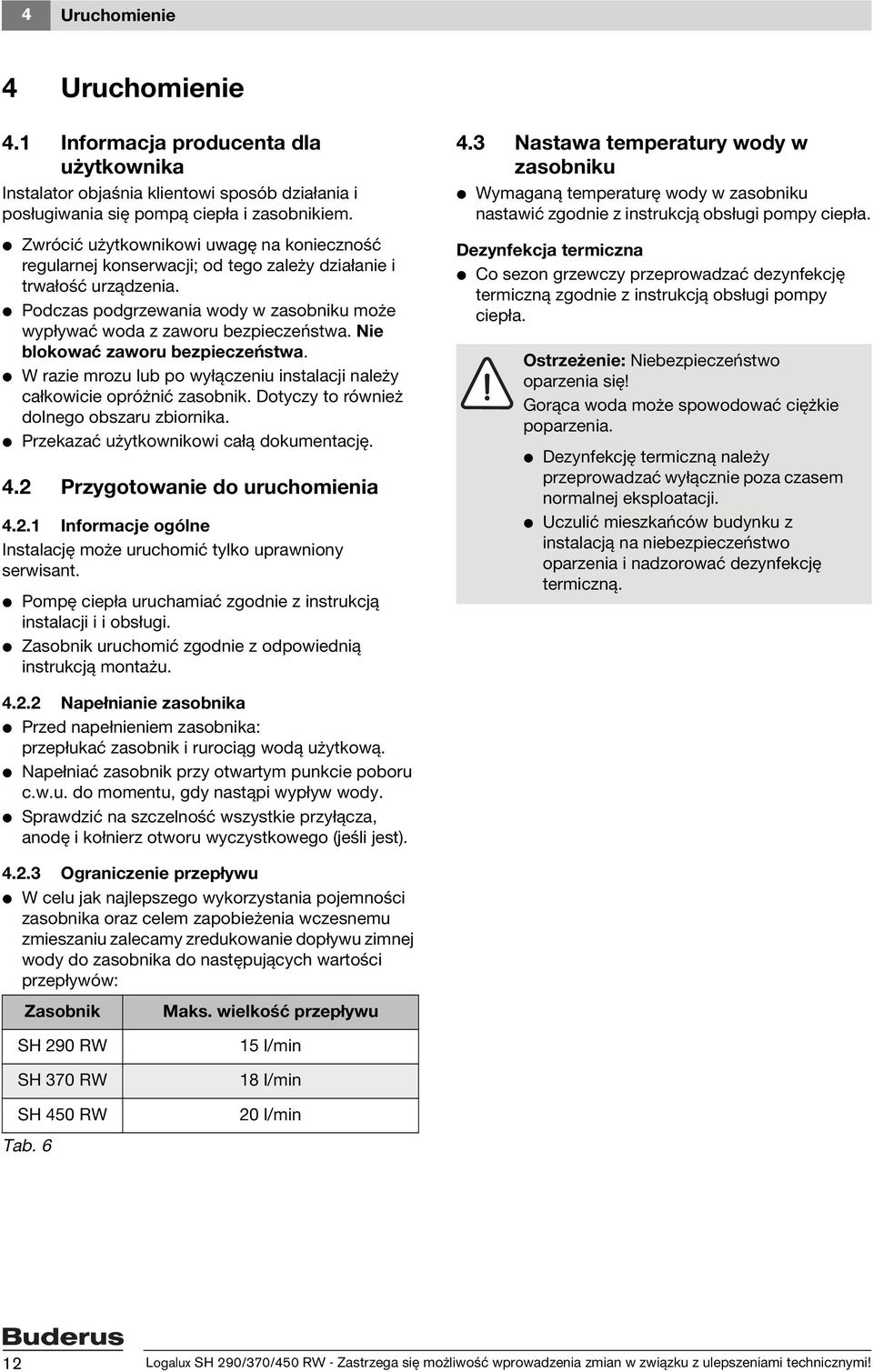

12 4 Uruchomienie 4 Uruchomienie 4.1 Informacja producenta dla użytkownika Instalator objaśnia klientowi sposób działania i posługiwania się pompą ciepła i zasobnikiem. V Zwrócić użytkownikowi uwagę na konieczność regularnej konserwacji; od tego zależy działanie i trwałość urządzenia. V Podczas podgrzewania wody w zasobniku może wypływać woda z zaworu bezpieczeństwa. Nie blokować zaworu bezpieczeństwa. V W razie mrozu lub po wyłączeniu instalacji należy całkowicie opróżnić zasobnik. Dotyczy to również dolnego obszaru zbiornika. V Przekazać użytkownikowi całą dokumentację. 4.2 Przygotowanie do uruchomienia Informacje ogólne Instalację może uruchomić tylko uprawniony serwisant. V Pompę ciepła uruchamiać zgodnie z instrukcją instalacji i i obsługi. V Zasobnik uruchomić zgodnie z odpowiednią instrukcją montażu. 4.3 Nastawa temperatury wody w zasobniku V Wymaganą temperaturę wody w zasobniku nastawić zgodnie z instrukcją obsługi pompy ciepła. Dezynfekcja termiczna V Co sezon grzewczy przeprowadzać dezynfekcję termiczną zgodnie z instrukcją obsługi pompy ciepła. Ostrzeżenie: Niebezpieczeństwo oparzenia się! Gorąca woda może spowodować ciężkie poparzenia. V Dezynfekcję termiczną należy przeprowadzać wyłącznie poza czasem normalnej eksploatacji. V Uczulić mieszkańców budynku z instalacją na niebezpieczeństwo oparzenia i nadzorować dezynfekcję termiczną Napełnianie zasobnika V Przed napełnieniem zasobnika: przepłukać zasobnik i rurociąg wodą użytkową. V Napełniać zasobnik przy otwartym punkcie poboru c.w.u. do momentu, gdy nastąpi wypływ wody. V Sprawdzić na szczelność wszystkie przyłącza, anodę i kołnierz otworu wyczystkowego (jeśli jest) Ograniczenie przepływu V W celu jak najlepszego wykorzystania pojemności zasobnika oraz celem zapobieżenia wczesnemu zmieszaniu zalecamy zredukowanie dopływu zimnej wody do zasobnika do następujących wartości przepływów: Zasobnik Maks. wielkość przepływu SH 290 RW SH 370 RW SH 450 RW Tab l/min 18 l/min 20 l/min 12 Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

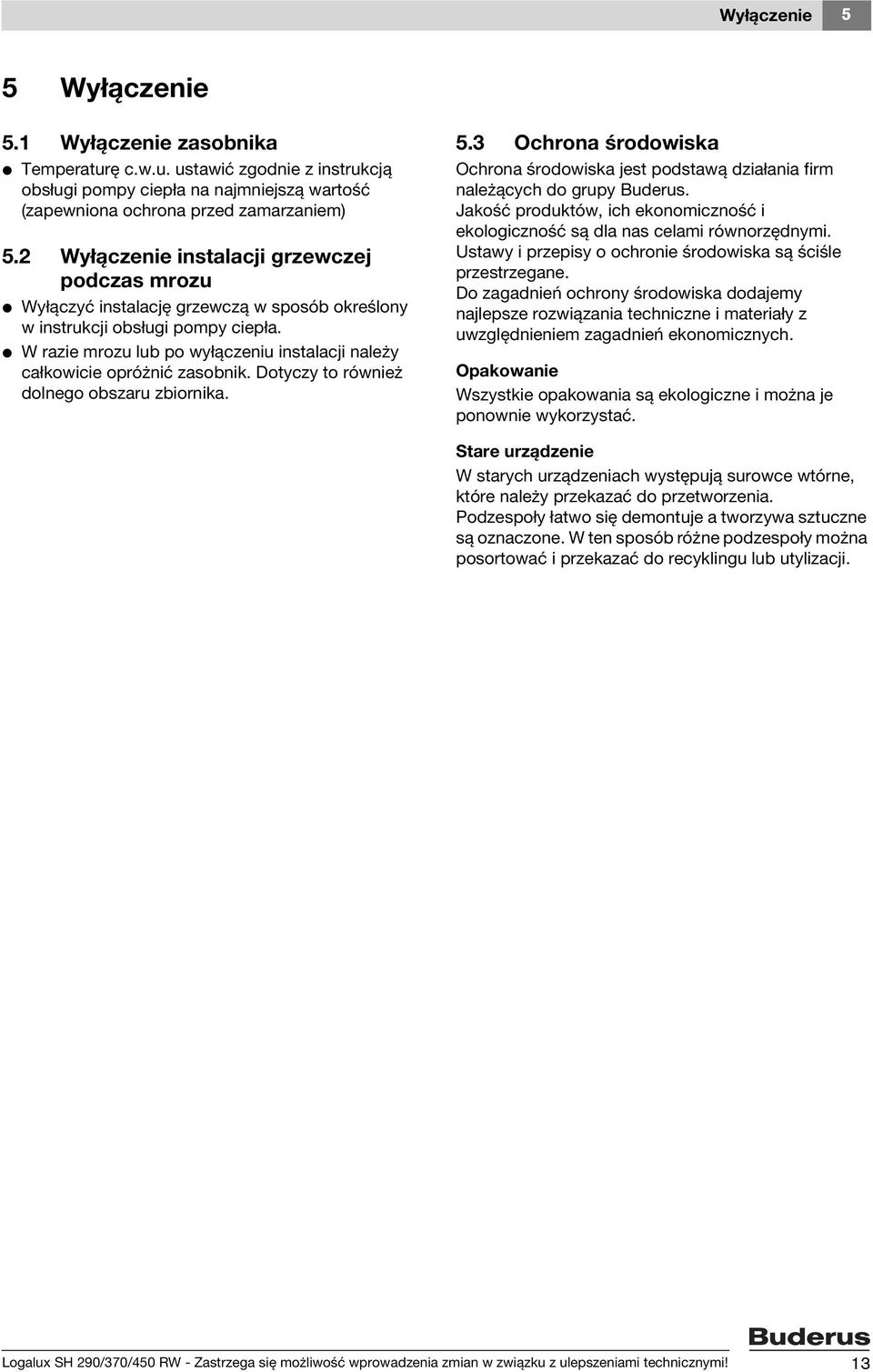

13 Wyłączenie 5 5 Wyłączenie 5.1 Wyłączenie zasobnika V Temperaturę c.w.u. ustawić zgodnie z instrukcją obsługi pompy ciepła na najmniejszą wartość (zapewniona ochrona przed zamarzaniem) 5.2 Wyłączenie instalacji grzewczej podczas mrozu V Wyłączyć instalację grzewczą w sposób określony w instrukcji obsługi pompy ciepła. V W razie mrozu lub po wyłączeniu instalacji należy całkowicie opróżnić zasobnik. Dotyczy to również dolnego obszaru zbiornika. 5.3 Ochrona środowiska Ochrona środowiska jest podstawą działania firm należących do grupy Buderus. Jakość produktów, ich ekonomiczność i ekologiczność są dla nas celami równorzędnymi. Ustawy i przepisy o ochronie środowiska są ściśle przestrzegane. Do zagadnień ochrony środowiska dodajemy najlepsze rozwiązania techniczne i materiały z uwzględnieniem zagadnień ekonomicznych. Opakowanie Wszystkie opakowania są ekologiczne i można je ponownie wykorzystać. Stare urządzenie W starych urządzeniach występują surowce wtórne, które należy przekazać do przetworzenia. Podzespoły łatwo się demontuje a tworzywa sztuczne są oznaczone. W ten sposób różne podzespoły można posortować i przekazać do recyklingu lub utylizacji. Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 13

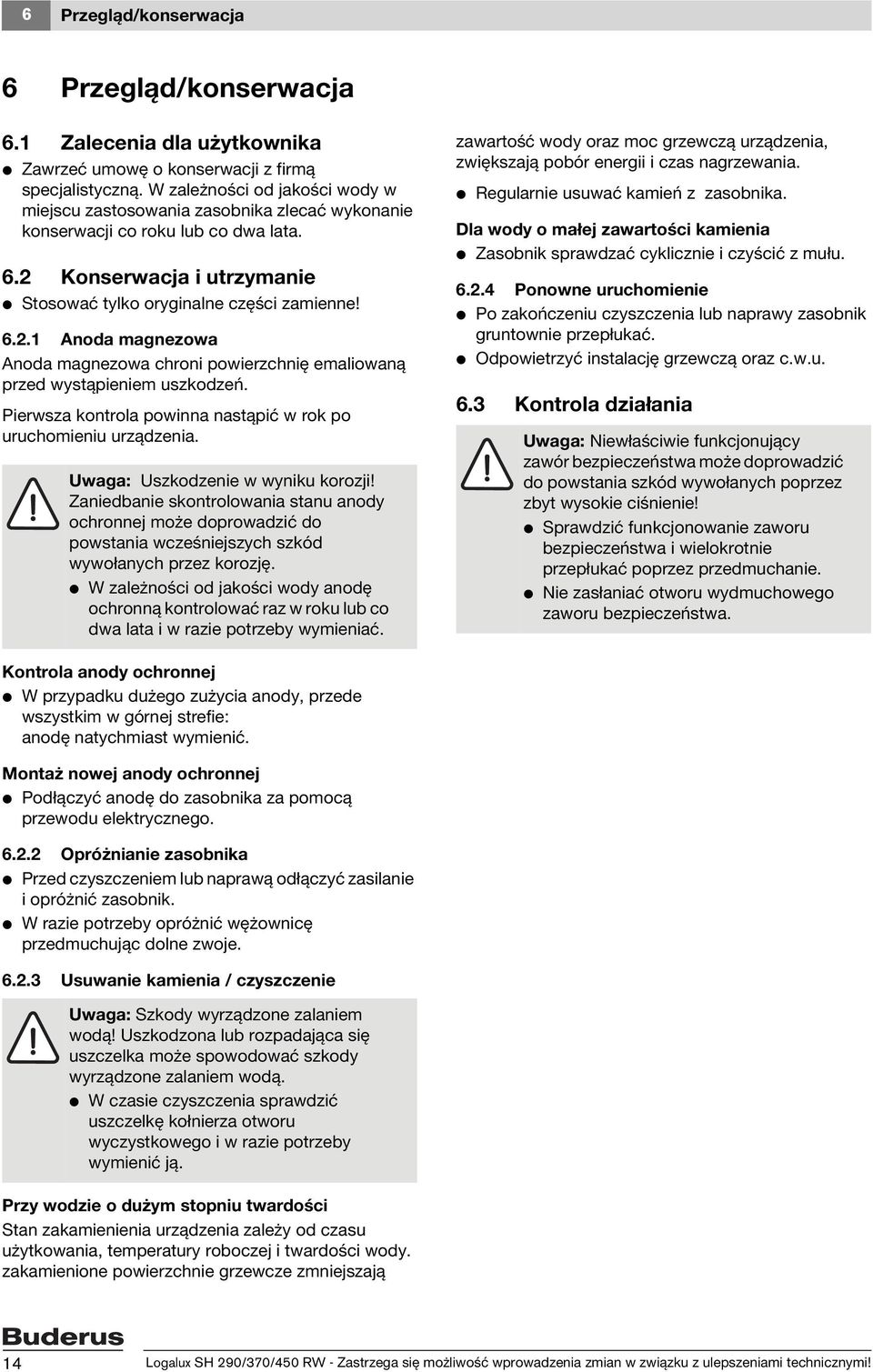

14 6 Przegląd/konserwacja 6 Przegląd/konserwacja 6.1 Zalecenia dla użytkownika V Zawrzeć umowę o konserwacji z firmą specjalistyczną. W zależności od jakości wody w miejscu zastosowania zasobnika zlecać wykonanie konserwacji co roku lub co dwa lata. 6.2 Konserwacja i utrzymanie V Stosować tylko oryginalne części zamienne! Anoda magnezowa Anoda magnezowa chroni powierzchnię emaliowaną przed wystąpieniem uszkodzeń. Pierwsza kontrola powinna nastąpić w rok po uruchomieniu urządzenia. Uwaga: Uszkodzenie w wyniku korozji! Zaniedbanie skontrolowania stanu anody ochronnej może doprowadzić do powstania wcześniejszych szkód wywołanych przez korozję. V W zależności od jakości wody anodę ochronną kontrolować raz w roku lub co dwa lata i w razie potrzeby wymieniać. zawartość wody oraz moc grzewczą urządzenia, zwiększają pobór energii i czas nagrzewania. V Regularnie usuwać kamień z zasobnika. Dla wody o małej zawartości kamienia V Zasobnik sprawdzać cyklicznie i czyścić z mułu Ponowne uruchomienie V Po zakończeniu czyszczenia lub naprawy zasobnik gruntownie przepłukać. V Odpowietrzyć instalację grzewczą oraz c.w.u. 6.3 Kontrola działania Uwaga: Niewłaściwie funkcjonujący zawór bezpieczeństwa może doprowadzić do powstania szkód wywołanych poprzez zbyt wysokie ciśnienie! V Sprawdzić funkcjonowanie zaworu bezpieczeństwa i wielokrotnie przepłukać poprzez przedmuchanie. V Nie zasłaniać otworu wydmuchowego zaworu bezpieczeństwa. Kontrola anody ochronnej V W przypadku dużego zużycia anody, przede wszystkim w górnej strefie: anodę natychmiast wymienić. Montaż nowej anody ochronnej V Podłączyć anodę do zasobnika za pomocą przewodu elektrycznego Opróżnianie zasobnika V Przed czyszczeniem lub naprawą odłączyć zasilanie i opróżnić zasobnik. V W razie potrzeby opróżnić wężownicę przedmuchując dolne zwoje Usuwanie kamienia / czyszczenie Uwaga: Szkody wyrządzone zalaniem wodą! Uszkodzona lub rozpadająca się uszczelka może spowodować szkody wyrządzone zalaniem wodą. V W czasie czyszczenia sprawdzić uszczelkę kołnierza otworu wyczystkowego i w razie potrzeby wymienić ją. Przy wodzie o dużym stopniu twardości Stan zakamienienia urządzenia zależy od czasu użytkowania, temperatury roboczej i twardości wody. zakamienione powierzchnie grzewcze zmniejszają 14 Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

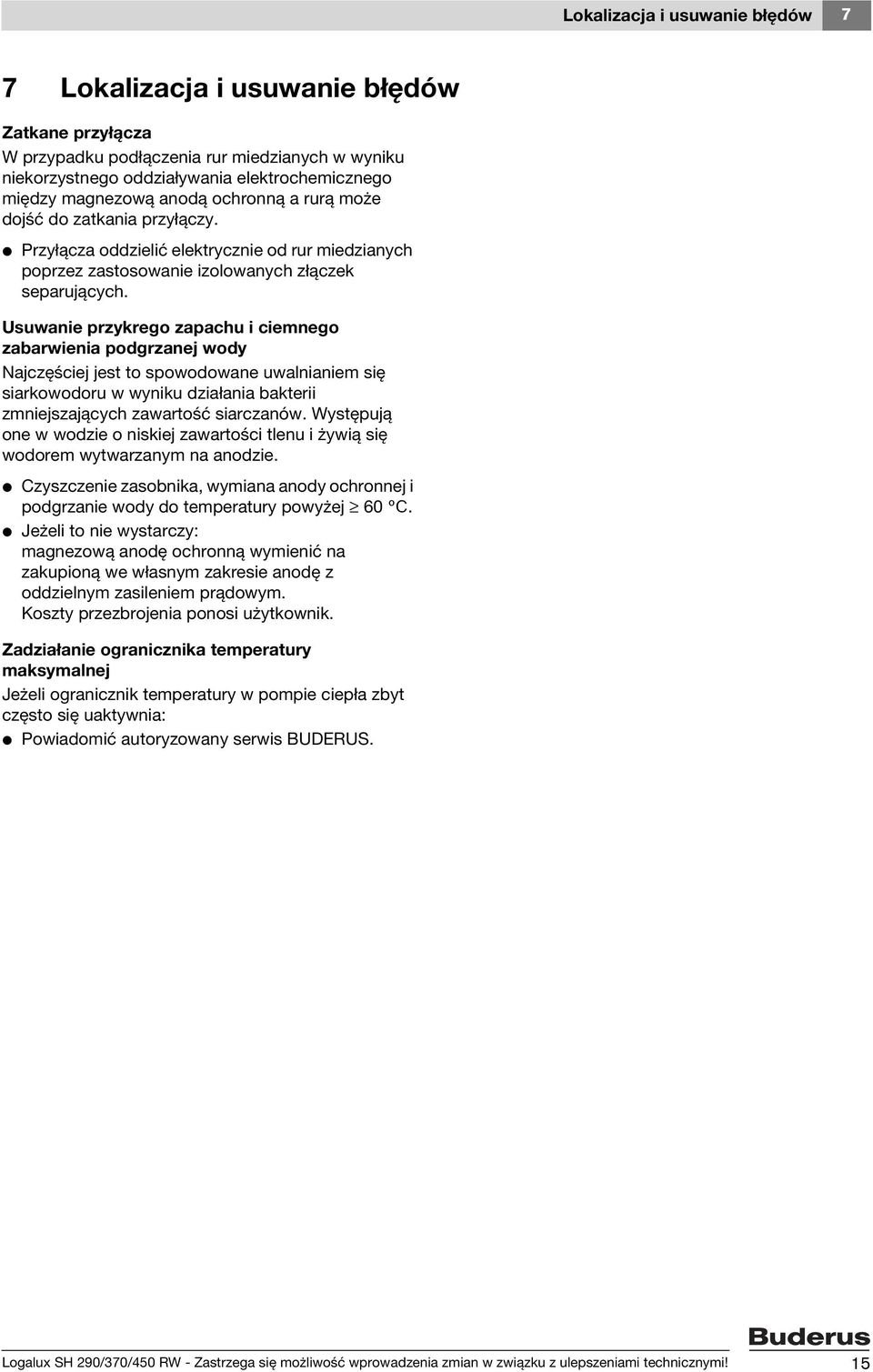

15 Lokalizacja i usuwanie błędów 7 7 Lokalizacja i usuwanie błędów Zatkane przyłącza W przypadku podłączenia rur miedzianych w wyniku niekorzystnego oddziaływania elektrochemicznego między magnezową anodą ochronną a rurą może dojść do zatkania przyłączy. V Przyłącza oddzielić elektrycznie od rur miedzianych poprzez zastosowanie izolowanych złączek separujących. Usuwanie przykrego zapachu i ciemnego zabarwienia podgrzanej wody Najczęściej jest to spowodowane uwalnianiem się siarkowodoru w wyniku działania bakterii zmniejszających zawartość siarczanów. Występują one w wodzie o niskiej zawartości tlenu i żywią się wodorem wytwarzanym na anodzie. V Czyszczenie zasobnika, wymiana anody ochronnej i podgrzanie wody do temperatury powyżej 60 C. V Jeżeli to nie wystarczy: magnezową anodę ochronną wymienić na zakupioną we własnym zakresie anodę z oddzielnym zasileniem prądowym. Koszty przezbrojenia ponosi użytkownik. Zadziałanie ogranicznika temperatury maksymalnej Jeżeli ogranicznik temperatury w pompie ciepła zbyt często się uaktywnia: V Powiadomić autoryzowany serwis BUDERUS. Logalux SH 290/370/450 RW - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 15
