1 Systemy czyszczenia do pomieszczeń typu Cleanroom 2013

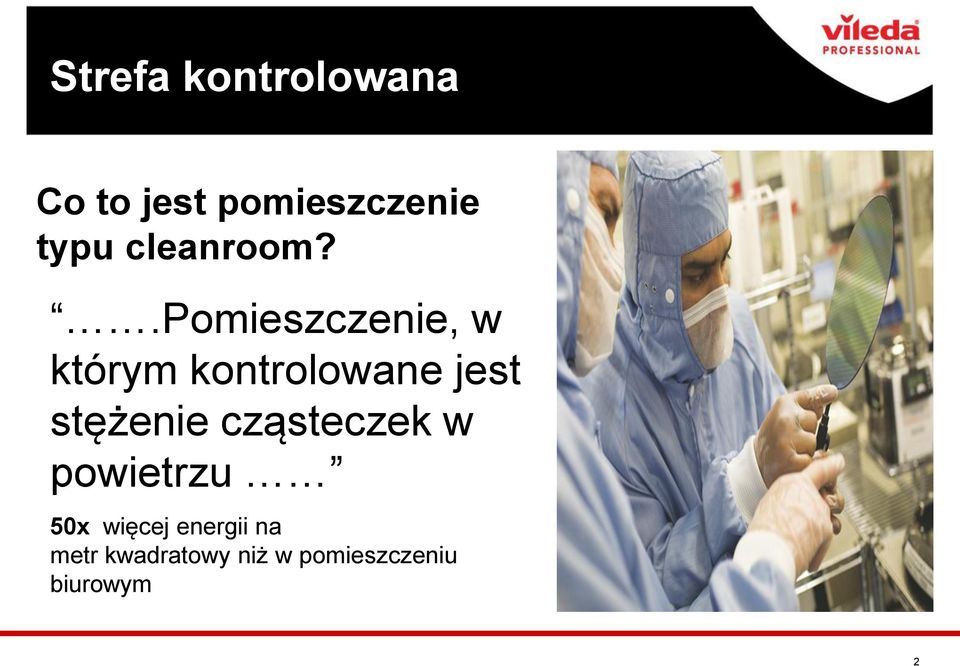

2 Strefa kontrolowana Co to jest pomieszczenie typu cleanroom?.pomieszczenie, w którym kontrolowane jest stężenie cząsteczek w powietrzu 50x więcej energii na metr kwadratowy niż w pomieszczeniu biurowym 2

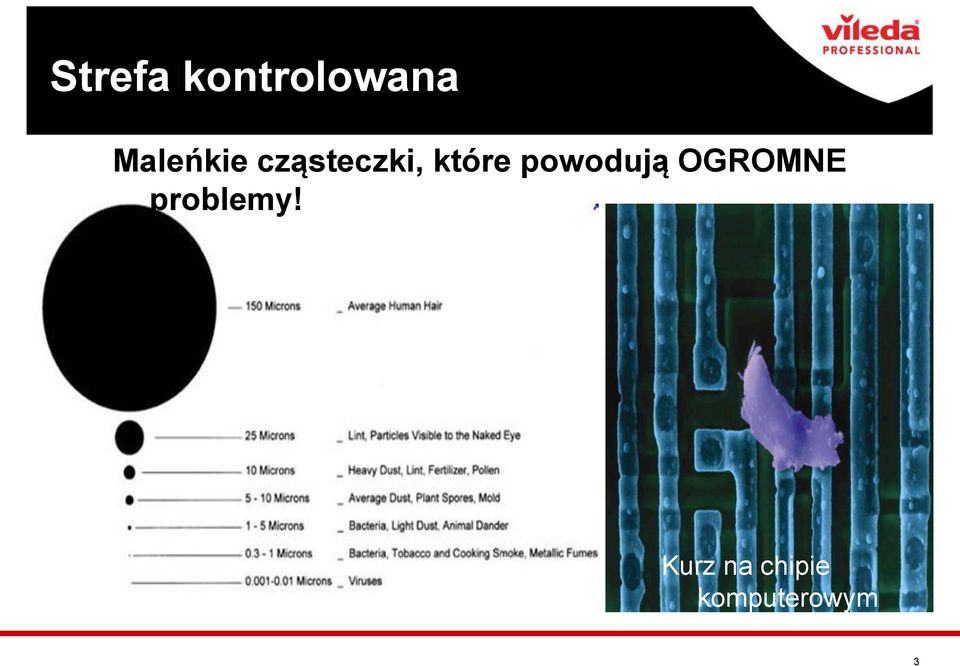

3 Strefa kontrolowana Maleńkie cząsteczki, które powodują OGROMNE problemy! Kurz na chipie komputerowym 3

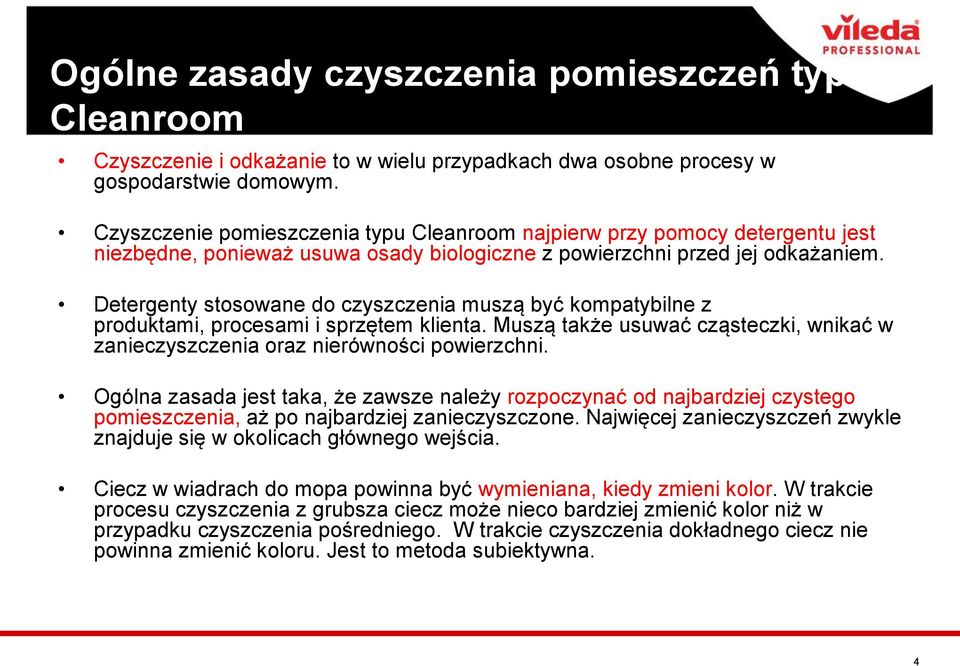

4 Ogólne zasady czyszczenia pomieszczeń typu Cleanroom Czyszczenie i odkażanie to w wielu przypadkach dwa osobne procesy w gospodarstwie domowym. Czyszczenie pomieszczenia typu Cleanroom najpierw przy pomocy detergentu jest niezbędne, ponieważ usuwa osady biologiczne z powierzchni przed jej odkażaniem. Detergenty stosowane do czyszczenia muszą być kompatybilne z produktami, procesami i sprzętem klienta. Muszą także usuwać cząsteczki, wnikać w zanieczyszczenia oraz nierówności powierzchni. Ogólna zasada jest taka, że zawsze należy rozpoczynać od najbardziej czystego pomieszczenia, aż po najbardziej zanieczyszczone. Najwięcej zanieczyszczeń zwykle znajduje się w okolicach głównego wejścia. Ciecz w wiadrach do mopa powinna być wymieniana, kiedy zmieni kolor. W trakcie procesu czyszczenia z grubsza ciecz może nieco bardziej zmienić kolor niż w przypadku czyszczenia pośredniego. W trakcie czyszczenia dokładnego ciecz nie powinna zmienić koloru. Jest to metoda subiektywna. 4

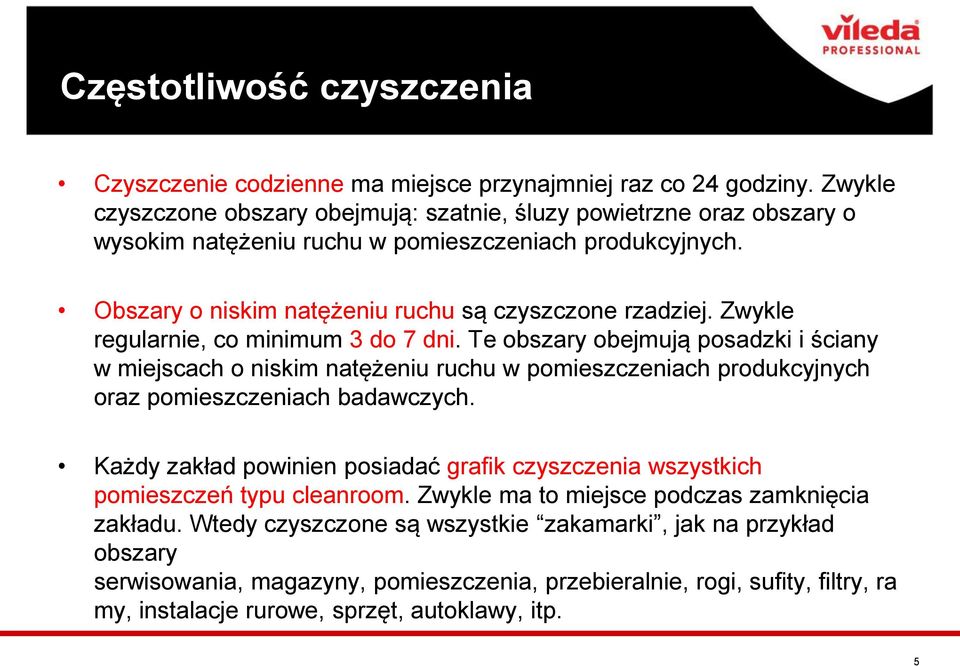

5 Częstotliwość czyszczenia Czyszczenie codzienne ma miejsce przynajmniej raz co 24 godziny. Zwykle czyszczone obszary obejmują: szatnie, śluzy powietrzne oraz obszary o wysokim natężeniu ruchu w pomieszczeniach produkcyjnych. Obszary o niskim natężeniu ruchu są czyszczone rzadziej. Zwykle regularnie, co minimum 3 do 7 dni. Te obszary obejmują posadzki i ściany w miejscach o niskim natężeniu ruchu w pomieszczeniach produkcyjnych oraz pomieszczeniach badawczych. Każdy zakład powinien posiadać grafik czyszczenia wszystkich pomieszczeń typu cleanroom. Zwykle ma to miejsce podczas zamknięcia zakładu. Wtedy czyszczone są wszystkie zakamarki, jak na przykład obszary serwisowania, magazyny, pomieszczenia, przebieralnie, rogi, sufity, filtry, ra my, instalacje rurowe, sprzęt, autoklawy, itp. 5

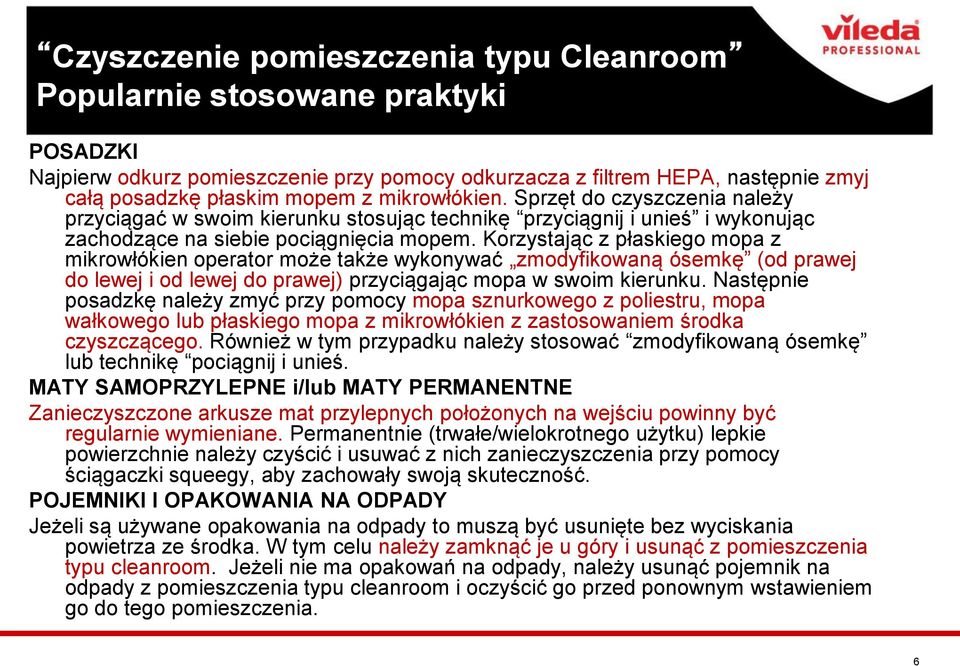

6 Czyszczenie pomieszczenia typu Cleanroom Popularnie stosowane praktyki POSADZKI Najpierw odkurz pomieszczenie przy pomocy odkurzacza z filtrem HEPA, następnie zmyj całą posadzkę płaskim mopem z mikrowłókien. Sprzęt do czyszczenia należy przyciągać w swoim kierunku stosując technikę przyciągnij i unieś i wykonując zachodzące na siebie pociągnięcia mopem. Korzystając z płaskiego mopa z mikrowłókien operator może także wykonywać zmodyfikowaną ósemkę (od prawej do lewej i od lewej do prawej) przyciągając mopa w swoim kierunku. Następnie posadzkę należy zmyć przy pomocy mopa sznurkowego z poliestru, mopa wałkowego lub płaskiego mopa z mikrowłókien z zastosowaniem środka czyszczącego. Również w tym przypadku należy stosować zmodyfikowaną ósemkę lub technikę pociągnij i unieś. MATY SAMOPRZYLEPNE i/lub MATY PERMANENTNE Zanieczyszczone arkusze mat przylepnych położonych na wejściu powinny być regularnie wymieniane. Permanentnie (trwałe/wielokrotnego użytku) lepkie powierzchnie należy czyścić i usuwać z nich zanieczyszczenia przy pomocy ściągaczki squeegy, aby zachowały swoją skuteczność. POJEMNIKI I OPAKOWANIA NA ODPADY Jeżeli są używane opakowania na odpady to muszą być usunięte bez wyciskania powietrza ze środka. W tym celu należy zamknąć je u góry i usunąć z pomieszczenia typu cleanroom. Jeżeli nie ma opakowań na odpady, należy usunąć pojemnik na odpady z pomieszczenia typu cleanroom i oczyścić go przed ponownym wstawieniem go do tego pomieszczenia. 6

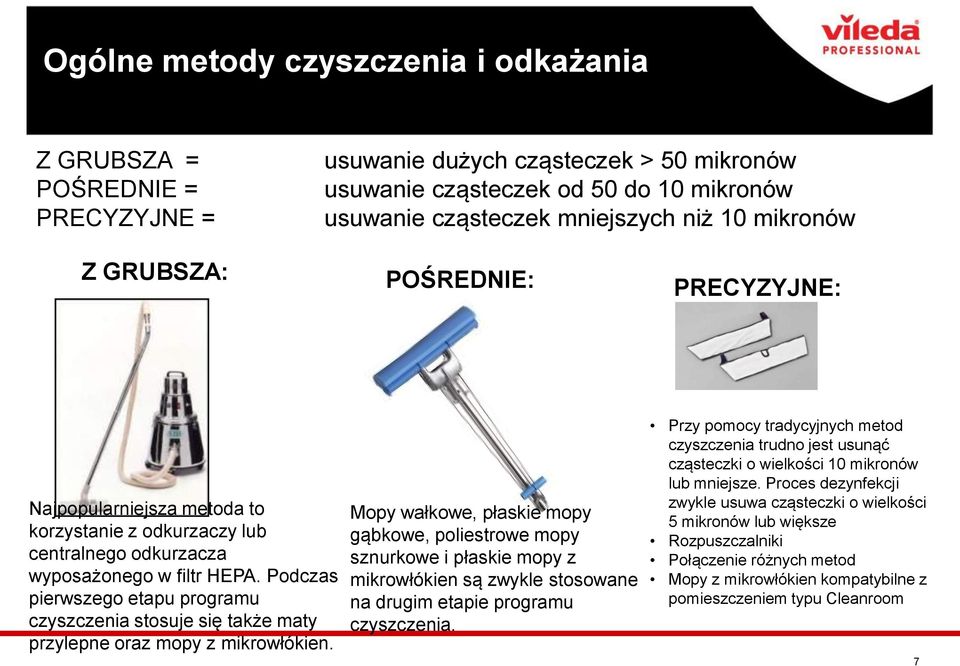

7 Ogólne metody czyszczenia i odkażania Z GRUBSZA = POŚREDNIE = PRECYZYJNE = usuwanie dużych cząsteczek > 50 mikronów usuwanie cząsteczek od 50 do 10 mikronów usuwanie cząsteczek mniejszych niż 10 mikronów Z GRUBSZA: POŚREDNIE: PRECYZYJNE: Najpopularniejsza metoda to korzystanie z odkurzaczy lub centralnego odkurzacza wyposażonego w filtr HEPA. Podczas pierwszego etapu programu czyszczenia stosuje się także maty przylepne oraz mopy z mikrowłókien. Mopy wałkowe, płaskie mopy gąbkowe, poliestrowe mopy sznurkowe i płaskie mopy z mikrowłókien są zwykle stosowane na drugim etapie programu czyszczenia. Przy pomocy tradycyjnych metod czyszczenia trudno jest usunąć cząsteczki o wielkości 10 mikronów lub mniejsze. Proces dezynfekcji zwykle usuwa cząsteczki o wielkości 5 mikronów lub większe Rozpuszczalniki Połączenie różnych metod Mopy z mikrowłókien kompatybilne z pomieszczeniem typu Cleanroom 7

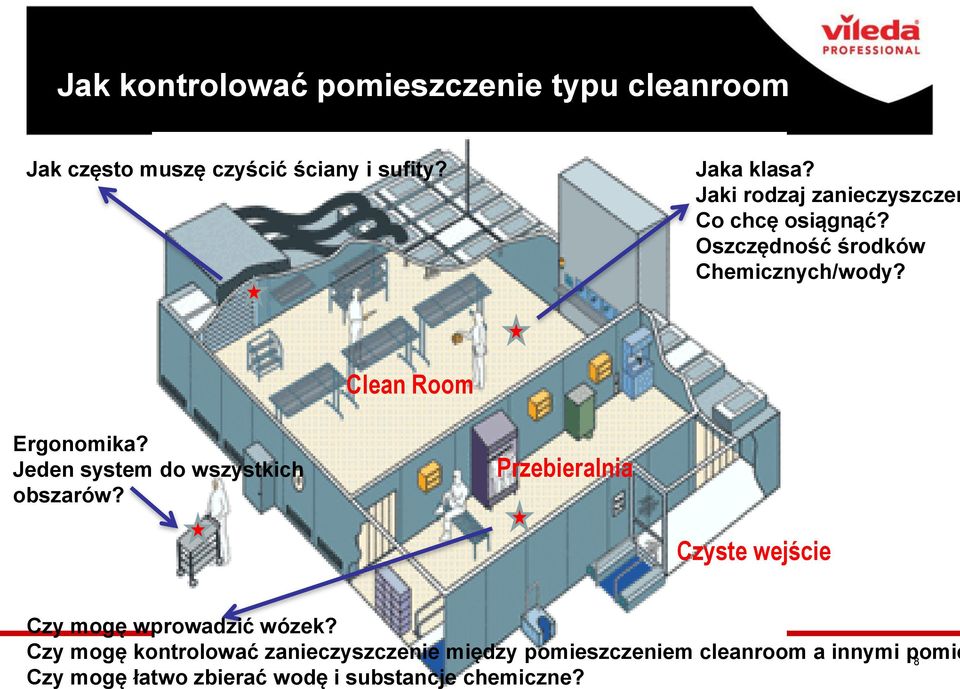

8 Jak kontrolować pomieszczenie typu cleanroom Jak często muszę czyścić ściany i sufity? Jaka klasa? Jaki rodzaj zanieczyszczeń Co chcę osiągnąć? Oszczędność środków Chemicznych/wody? Clean Room Ergonomika? Jeden system do wszystkich obszarów? Przebieralnia Czyste wejście Czy mogę wprowadzić wózek? Czy mogę kontrolować zanieczyszczenie między pomieszczeniem cleanroom a innymi pomie 8 Czy mogę łatwo zbierać wodę i substancje chemiczne?

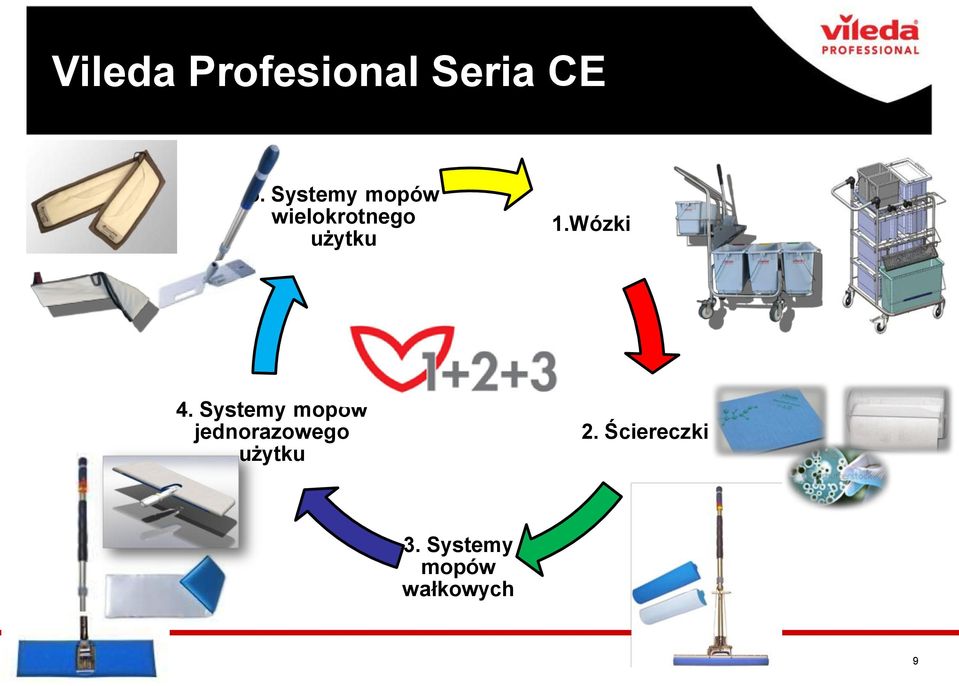

9 Vileda Profesional Seria CE 5. Systemy mopów wielokrotnego użytku 1.Wózki 4. Systemy mopów jednorazowego użytku 2. Ściereczki 3. Systemy mopów wałkowych 9

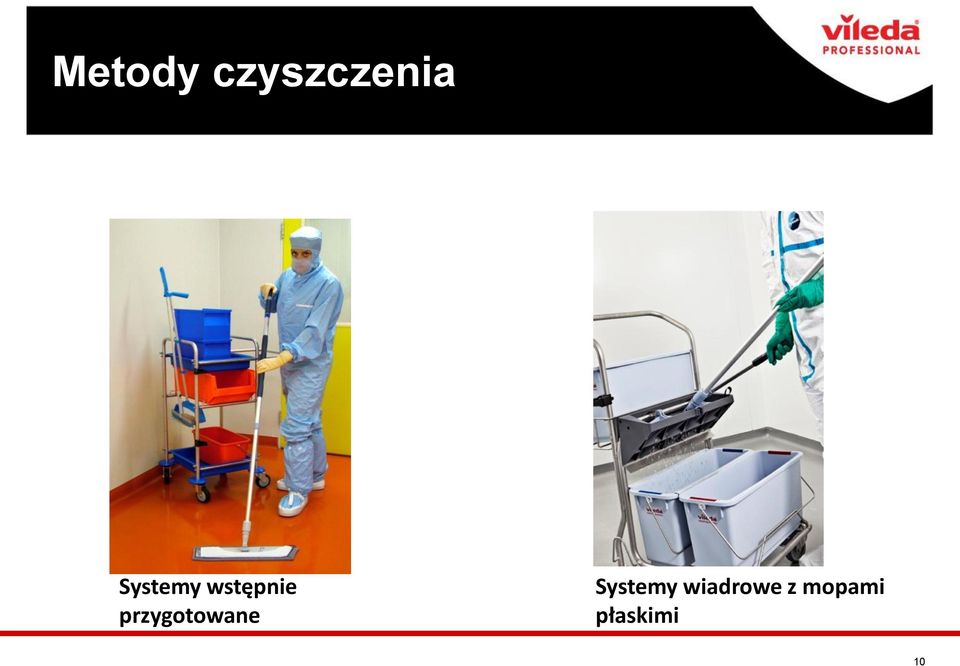

10 Metody czyszczenia Systemy wstępnie przygotowane Systemy wiadrowe z mopami płaskimi 10

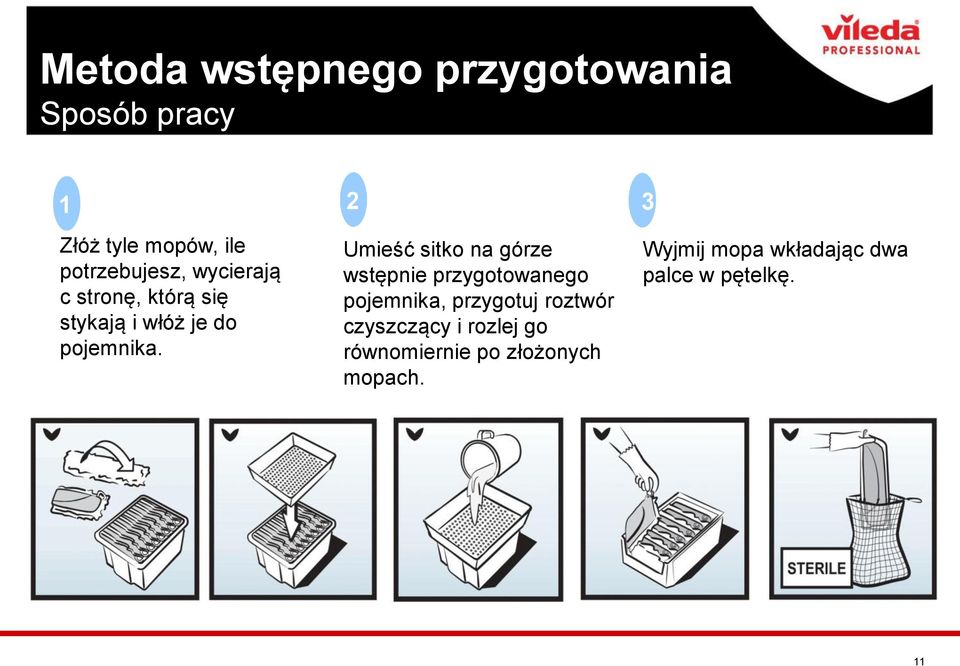

11 Metoda wstępnego przygotowania Sposób pracy Złóż tyle mopów, ile potrzebujesz, wycierają c stronę, którą się stykają i włóż je do pojemnika. Umieść sitko na górze wstępnie przygotowanego pojemnika, przygotuj roztwór czyszczący i rozlej go równomiernie po złożonych mopach. Wyjmij mopa wkładając dwa palce w pętelkę. 11

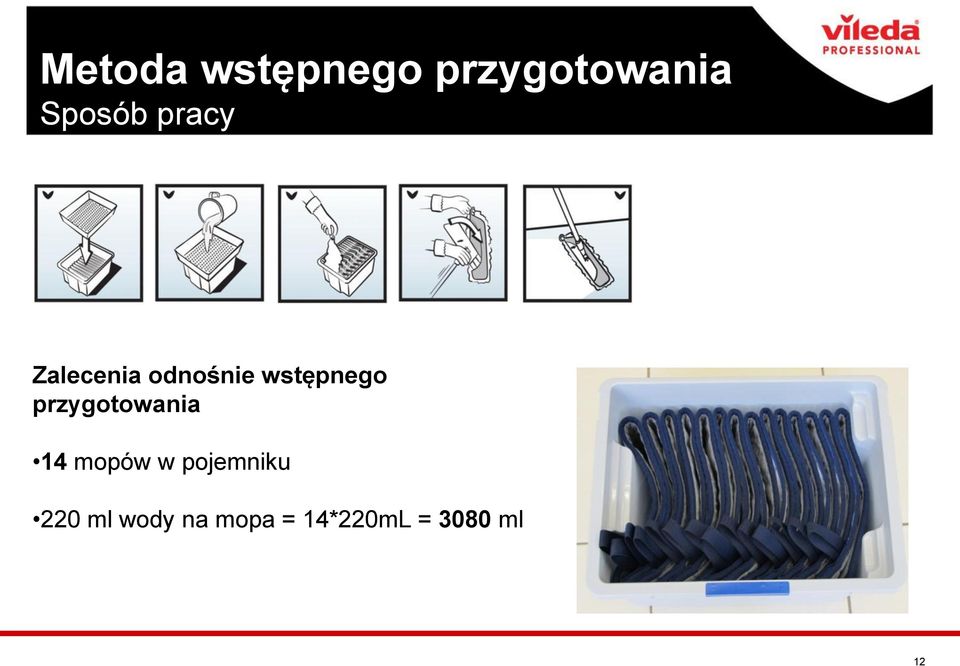

12 Metoda wstępnego przygotowania Sposób pracy Zalecenia odnośnie wstępnego przygotowania 14 mopów w pojemniku 220 ml wody na mopa = 14*220mL = 3080 ml 12

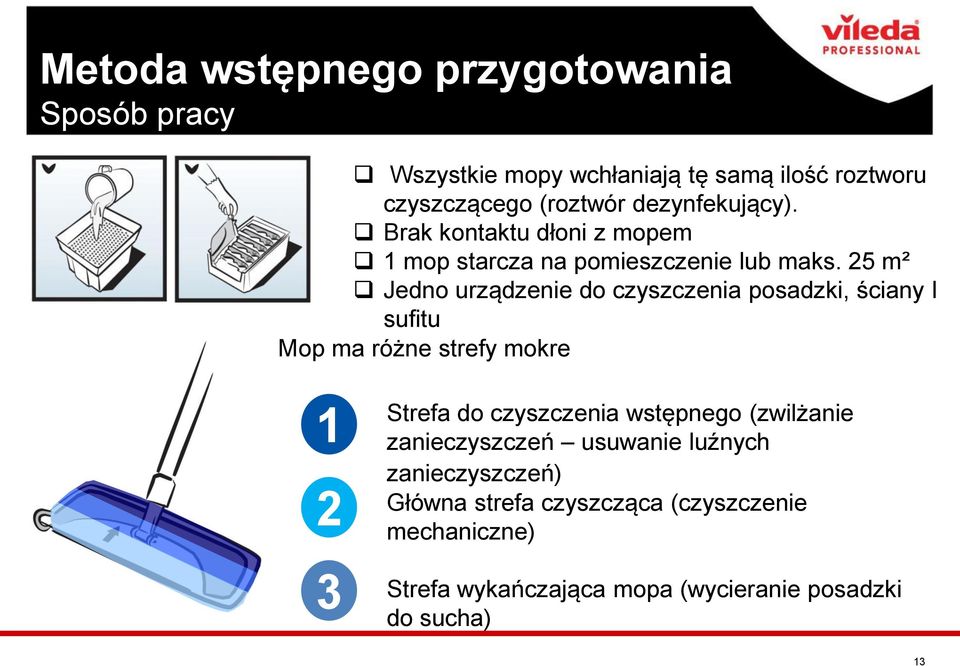

13 Metoda wstępnego przygotowania Sposób pracy Wszystkie mopy wchłaniają tę samą ilość roztworu czyszczącego (roztwór dezynfekujący). Brak kontaktu dłoni z mopem 1 mop starcza na pomieszczenie lub maks. 25 m² Jedno urządzenie do czyszczenia posadzki, ściany I sufitu Mop ma różne strefy mokre Strefa do czyszczenia wstępnego (zwilżanie zanieczyszczeń usuwanie luźnych zanieczyszczeń) Główna strefa czyszcząca (czyszczenie mechaniczne) Strefa wykańczająca mopa (wycieranie posadzki do sucha) 13

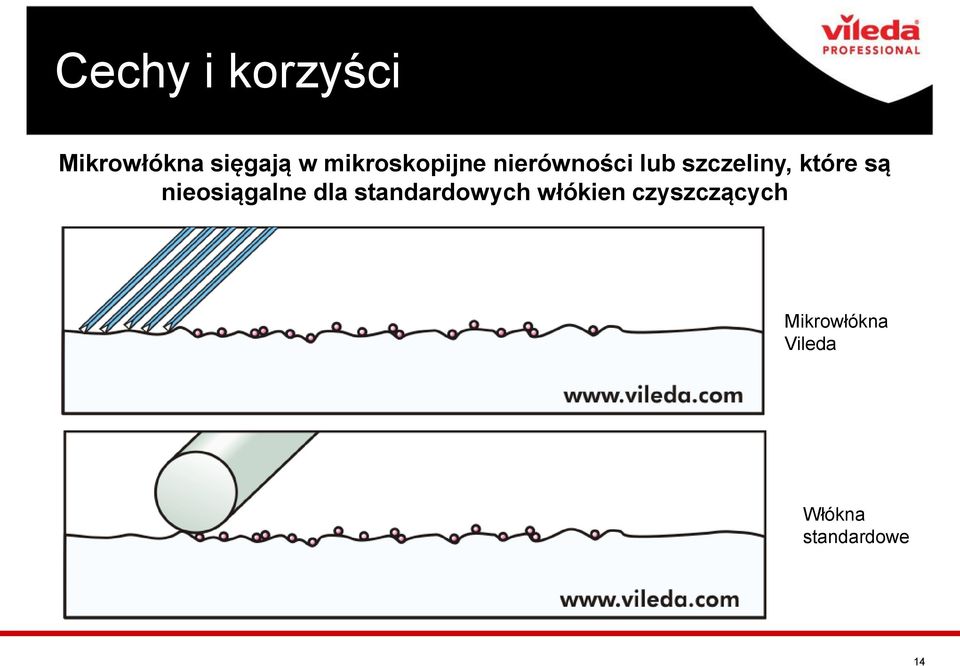

14 Cechy i korzyści Mikrowłókna sięgają w mikroskopijne nierówności lub szczeliny, które są nieosiągalne dla standardowych włókien czyszczących Mikrowłókna Vileda Włókna standardowe 14

15 Cechy i korzyści Tkanina z mikrowłókien cechuje się doskonałym działaniem czyszczącym Technologia nieskończonych włókien zapobiega uwalnianiu zebranych cząsteczek Elastyczna krawędź mopa do doskonałego czyszczenia narożników/kątów 15

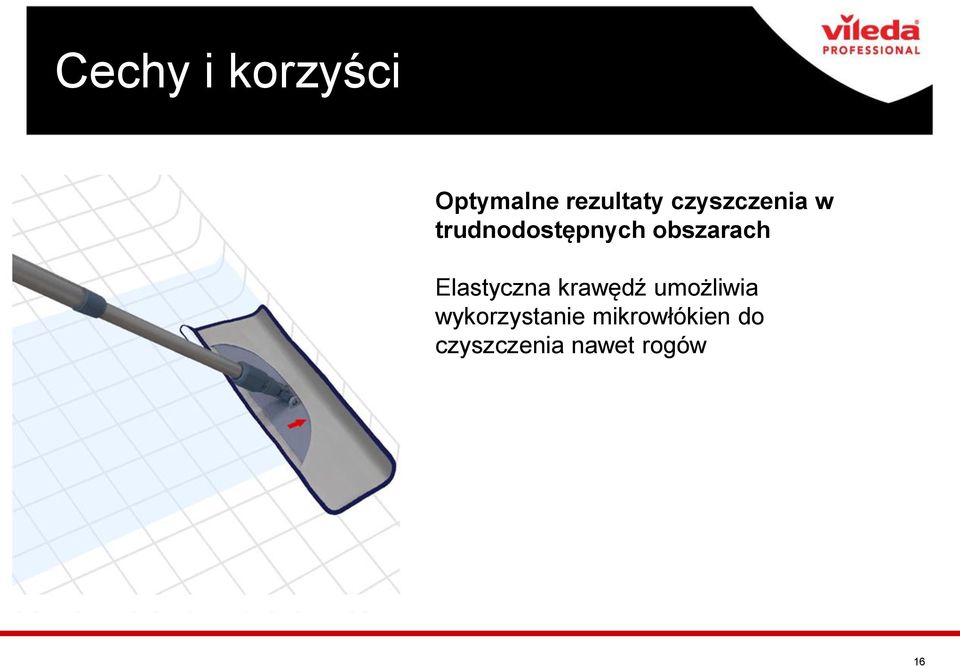

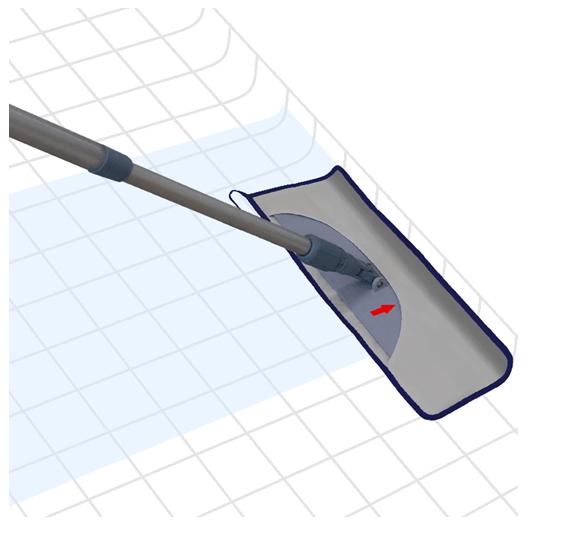

16 Cechy i korzyści Optymalne rezultaty czyszczenia w trudnodostępnych obszarach Elastyczna krawędź umożliwia wykorzystanie mikrowłókien do czyszczenia nawet rogów 16

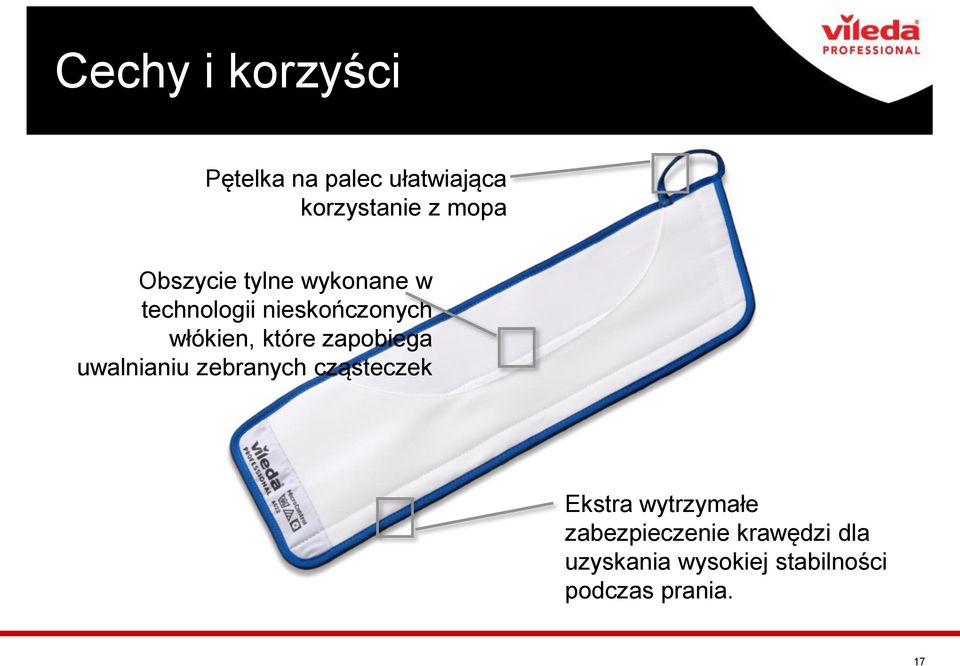

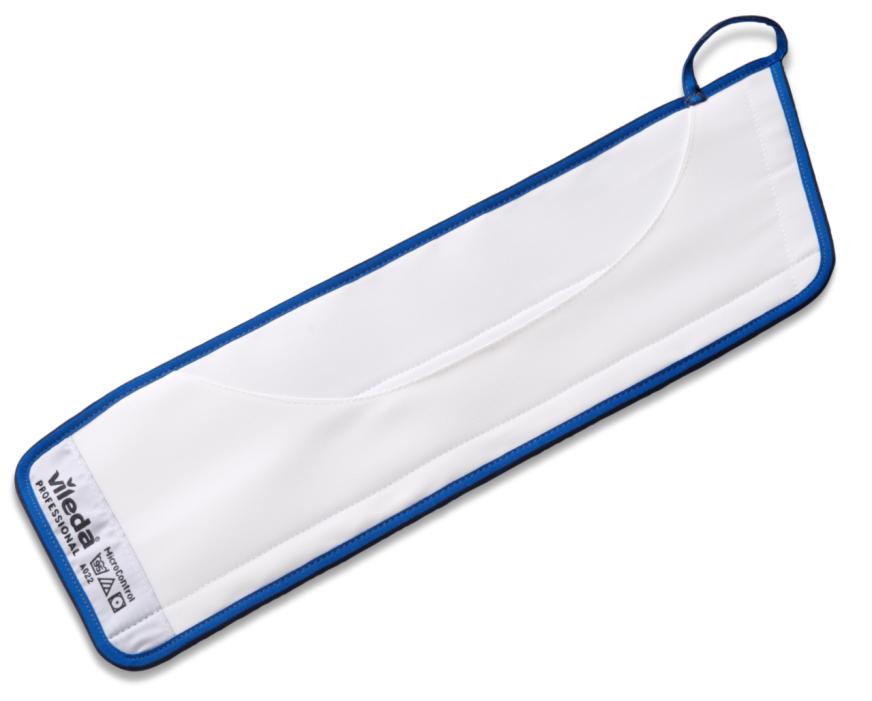

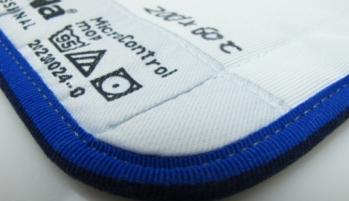

17 Cechy i korzyści Pętelka na palec ułatwiająca korzystanie z mopa Obszycie tylne wykonane w technologii nieskończonych włókien, które zapobiega uwalnianiu zebranych cząsteczek Ekstra wytrzymałe zabezpieczenie krawędzi dla uzyskania wysokiej stabilności podczas prania. 17

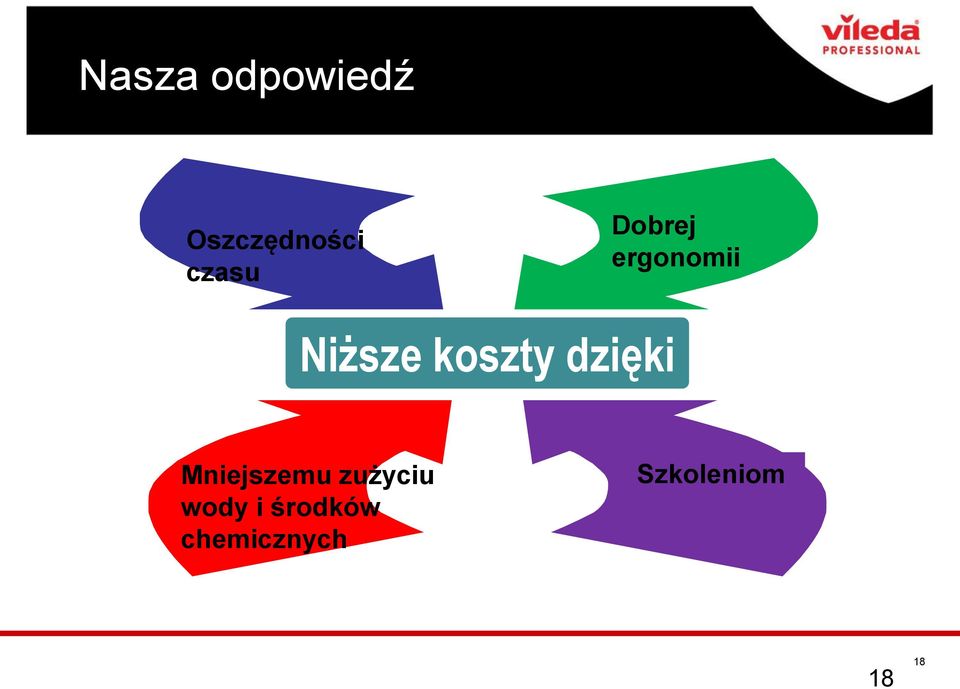

18 MicronSwep Nasza odpowiedź System Oszczędności czasu Dobrej ergonomii Niższe koszty dzięki Mniejszemu zużyciu wody i środków chemicznych Szkoleniom 18 18

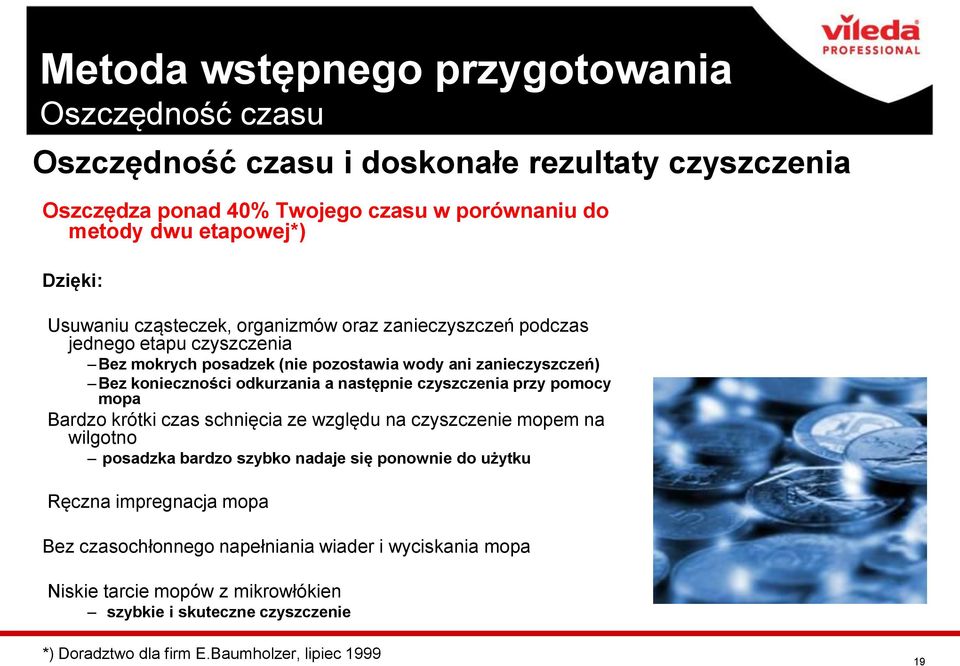

19 Metoda wstępnego przygotowania Oszczędność czasu Oszczędność czasu i doskonałe rezultaty czyszczenia Oszczędza ponad 40% Twojego czasu w porównaniu do metody dwu etapowej*) Dzięki: Usuwaniu cząsteczek, organizmów oraz zanieczyszczeń podczas jednego etapu czyszczenia Bez mokrych posadzek (nie pozostawia wody ani zanieczyszczeń) Bez konieczności odkurzania a następnie czyszczenia przy pomocy mopa Bardzo krótki czas schnięcia ze względu na czyszczenie mopem na wilgotno posadzka bardzo szybko nadaje się ponownie do użytku Ręczna impregnacja mopa Bez czasochłonnego napełniania wiader i wyciskania mopa Niskie tarcie mopów z mikrowłókien szybkie i skuteczne czyszczenie *) Doradztwo dla firm E.Baumholzer, lipiec

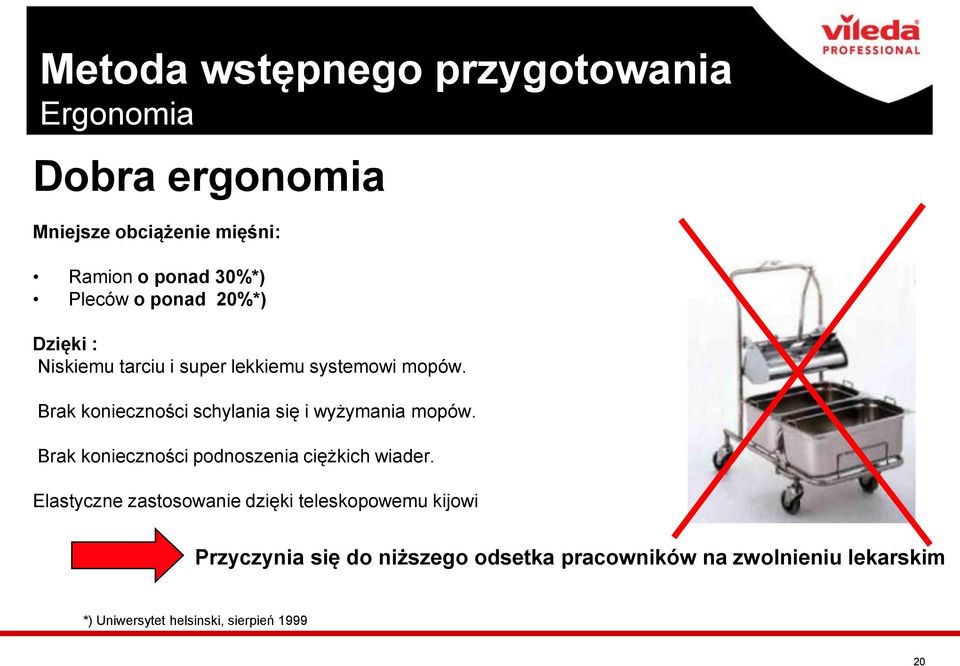

20 Metoda wstępnego przygotowania Ergonomia Dobra ergonomia Mniejsze obciążenie mięśni: Ramion o ponad 30%*) Pleców o ponad 20%*) Dzięki : Niskiemu tarciu i super lekkiemu systemowi mopów. Brak konieczności schylania się i wyżymania mopów. Brak konieczności podnoszenia ciężkich wiader. Elastyczne zastosowanie dzięki teleskopowemu kijowi Przyczynia się do niższego odsetka pracowników na zwolnieniu lekarskim *) Uniwersytet helsinski, sierpień

21 Metoda wstępnego przygotowania Zużycie środków chemicznych Zużycie środków chemicznych i wody Oszczędność środków chemicznych i wody: ponad 50% *) w porównaniu z systemem mokrych mopów **) Dzięki: Ręcznej impregnacji mopa, niestosowaniu nadmiernej ilości środków chemicznych w trakcie czyszczenia. Czyszczenie na wilgotno zapobiega pozostawieniu zbyt dużej ilości wody na posadzce (zanieczyszczenie biologiczne!!!!) 1pojemnik z mopami (14 mopów) starcza na 350 m² przy użyciu średnio 3 litrów roztworu czyszczącego/dezynfekującego *) Doradztwo dla firm E.Baumholzer, lipiec 1999 **) Dopuszczony przez Instytut Higieny Szpitalnej, Szpital im. Humboldta w Berlinie 21

22 Długotrwały test prania Mop został przetestowany w pralni testowej Centrum Technicznego Vileda WARUNKI TESTOWE Pralka: Miele PW 6101FT 10 kg Detergent: Eltra od Ecolab, proszek do dezynfekcji chemicznotermicznej, produkt: Eltra Stężenie: 7g/L (210g/wkład) Wartość ph roztworu do prania: 10,5 REZULTAT PO 200 cyklach mop nie wykazuje śladów uszkodzeń i nadal nadaje się do użytku. Obszycie tylne po 200 cyklach prania Warstwa przednia po 200 cyklach prania 22

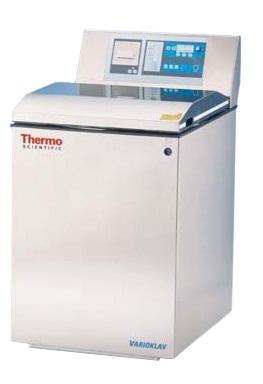

23 Długoterminowy test sterylizacji parowej Mop został poddany dezynfekcji w autoklawie w laboratorium w Centrum Technicznym Vileda WARUNKI TESTOWE Autoklawa Varioklav 135 S, sterylizator parowy, pojedyncza próżnia wstępna, pojemność użytkowa 135 litrów Parametry testowe 121 C przez 20 minut Próżnia wstępna: 20 kpa Schłodzenie produktu pomiędzy cyklami w autoklawie REZULTAT Po 80 cyklach w autoklawie Mop MicroControll nie wykazuje śladów uszkodzeń i spełnia wymogi specyfikacji FHP. Jedynie obszycie tylne jest częściowo odbarwione. Mop po 80 cyklach w autoklawie 23

24 Test Sterylizacji Promieniowanie Gamma Mop MicroControll został poddany promieniowaniu gamma, aby określić odporność tkaniny na naświetlanie. WARUNKI TESTOWE Jeden cykl naświetlań dawką 25 KiloGrays REZULTAT Po promieniowaniu gamma dawką 25 kgy Mop MicroControll nie wykazuje żadnych uszkodzeń I spełnia wymogi specyfikacji FHP (raport dostępny w październiku stanowiący symulację dla 41 cykli 25 kgy). Nowy Po 25 kgy Mop MicroControll przed i po napromieniowaniu gamma 24

25 Odporność Chemiczna METODA TESTOWA Przygotuj roztwór przy użyciu standardowych środków chemicznych FHP służących do przygotowania roztworu czyszczącego oraz środek do dezynfekcji. Włóż 3 próbki tkaniny do każdej fiolki Włóż fiolkę do kąpieli wodnej o temp. 60 C Wyjmij pierwszą próbkę po 1 godzinie, drugą po 24 godzinach a trzecią po 168 godzinach Oceń próbki w odniesieniu do benchmarku Kryteria oceny to np. zmiana koloru, stabilności, utrata wagi 25

26 Odporność Chemiczna wyniki testów Podsumowanie Ogólnie mop MicroControll cechuje się bardzo dobrą odpornością chemiczną. Roztwór zasadowy Mopy nie powinny mied kontaktu z roztworem o bardzo wysokiej wartości ph (>11.5). Typowe włókna poliestrowe nie mają dobrej odporności na zasady. Wybielacz chlorowy W temperaturze pokojowej wybielacz chlorowy powoduje odbarwienie mopa, ale nie uszkadza włókien. W wyższej temperaturze (> 50 C) także włókna mogą byd uszkodzone ze względu na bardziej intensywne utlenianie. Zalecenie: jeżeli wybielacz chlorowy jest stosowany do dezynfekcji powierzchni Mop powinien byd najlepiej uprany od razu po użyciu Mop musi byd wypłukany w zimnej wodzie przed głównym praniem, aby wypłukad chlor ze środka dezynfekującego. Jeżeli mop z pozostałością chloru zostanie poddany oddziaływaniu temp. powyżej 50 C, Istnieje ryzyko, że dojdzie do uszkodzenia tkaniny przez jej częściowe utlenienie. Najlepiej mop powinien byd poddany obróbce z wykorzystaniem produktu zawierającego tlen, aby usunąd resztki wybielacza chlorowego po płukaniu. 26

27 Uwalnianie cząsteczek Mop nadający się do czyszczenia pomieszczeo typu cleanroom musi spełniad wiele specjalnych wymogów, na przykład: usuwad cząsteczki o różnych małych wymiarach usuwad bakterie posiadad odpornośd na różne procesy usuwania zanieczyszczeo uwalniad niewielką ilośd cząsteczek I wiele więcej Klienci często pytają, czy mop nadaje się do czyszczenia pomieszczenia typu cleanroom określonej klasy. Powiązanie mopa z przydatnością do czyszczenia pomieszczenia typu cleanroom o określonej klasie nie jest wiążące. To, czy mop nadaje się do czyszczenia danego typu pomieszczenia cleanroom zależy od wielu różnych okoliczności (np. przepływu powietrza, warunków użytkowania, typu powierzchni, jaka ma byd oczyszczona ). 27

28 Uwalnianie cząsteczek - Testy & Rezultaty Obecnie nie istnieje określony standard dotyczący uwalniania cząsteczek dla mopów stosowanych do czyszczenia pomieszczeo typu cleanroom. Aby udowodnid, że dokładny dobór surowców do produkcji mopa MicroControll zapewnia odpowiednią charakterystykę uwalniania cząsteczek, mop został przetestowany w bębnie Helmke Metoda Mopy zostały poddane odkażaniu w temp. 60 C (strefa kontrolowana pozwala na zastosowanie dezynfekującego programu piorącego). Następnie zostały odwirowane i włożone do autoklawu (5 minut w temp. 134 C). Po 50 cyklach odkażania uwalnianie cząsteczek zostało sprawdzone przy użyciu testu bębna (Helmke-Drum). Rezultaty Particles 0,5 µm are determined. W porównaniu: zgodnie z IEST-RP-CC003 limit dla 3 kapturów kombinezonu ochronnego dla kategorii II to 4500 cząsteczek. Po 50 cyklach odkażania mop MicroControll cechuje się bardzo niskim uwalnianiem cząsteczek I może byd wykorzystywany do czyszczenia pomieszczeo typu cleanroom klasy ISO 5 28

29 Efektywnośd czyszczenia Cel Przetestowanie zdolności mopa MicroControll do usuwania nawet bardzo niewielkich zanieczyszczeo Sprzęt mop+ uchwyt Nieustrukturyzowane PVC Neutralny środek czyszczący Pseudomonas aeruginosa 29

30 Efektywnośd czyszczenia Metoda testowa testowanie w laboratorium BMA kontrola dezynfekcji Nałożenie bakterii Przygotowanie próbki Jednokrotne przetarcie po testowanej powierzchni (ruchem przypominającym ósemkę) zawiesina z pozostałych bakterii Metoda rozprowadzania na powierzchni płytek (spread plate) metoda zalewania płytek (pour plating) Kolonie bakterii po upływie 4 dni w temp.30 C 30

31 Efektywnośd czyszczenia Metoda testowa testowanie w laboratorium BMA Wszystkie płytki testowe do jedynie jednego testowania mopa 31

32 Efektywnośd czyszczenia Rezultaty testu mop MicroControll Mop MicroControll usuwa 99,9% testowanych szczepów bakterii. 32

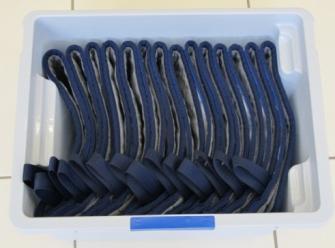

33 Wstępne przygotowanie w kuwetach Zalecenia odnośnie wstępnego przygotowania 14 mopów w pojemniku 220 ml wody na mopa = 14*220mL = 3080 ml 14 mopów 33

34 Wchłonięta ciecz Wstępne przygotowanie w kuwetach Rozprowadzenie cieczy w pojemniku wypełnionym mopami średni mopów Liczba mopów 34

35 Wstępne przygotowanie w wiaderku 6l Nalej ciecz na mopy tak, aby woda nie dostała się w szczelinę Zalecenia odnośnie wstępnego przygotowania 5 mopów w wiadrze 6l 220 ml wody na mopa = 5*220ml = 1100 ml 35

36 Efektywność czyszczenia - testy Określenie uwalniania wody w trakcie zmywania ponad 35 metrów kwadratowych posadzki gumowej. Uwalnianie wody było mierzone co 5 metrów kwadratowych. do 10 m²: równomierna aplikacja cieczy dezynfekującej do 20 m²: możliwośd czyszczenia na wilgotno 14 mopów 220 ml na mopa 36

37 Metoda wstępnego przygotowania Mop MicroControll Mop wielorazowego użytku z mikrowłókien do czyszczenia przy wykorzystaniu metody wstępnego przygotowania Bez konieczności stosowania wiader Bez przenoszenia zanieczyszczeo pomiędzy pomieszczeniami Oszczędnośd wody i środków chemicznych o ponad 50% Ergonomia Kompatybilny z ISO 5 i GMP A+B Kompatybilny z promieniowaniem gamma i sterylizacją w autoklawie (dostępne raporty) Czyszczenie posadzki, ścian i sufitów => jedno narzędzie Niskie uwalnianie cząsteczek przez mikrowłókna o niskim tarciu (niezależny raport) Usuwa CFU do wielkości mikronów (niezależny raport BMA) Minimum 50 cykli odkażania włącznie ze sterylizacją (raporty z pralni testowej) Wskazówki dotyczące czyszczenia listew przyściennych, rogów sufitu, przeszkód, itp. 37

38 Metoda wstępnego przygotowania Klienci z najważniejszych międzynarodowych branży przemysłu korzystający z systemów wstępnego przygotowania Merck (MSD) Pfizer Glaxo Smith Kline (GSK) NovoNordisk Sanofi Aventis Novartis AKZO Nobel DSM Qiagen Crucell 38

39 Systemy mopów płaskich CE Bucket trolley Można używad razem z: Prasą Kentucky Pionową prasą Vileda Sitkiem Vileda 39

40 Systemy mopów płaskich CE Bucket trolley Metoda dwuwiadrowa z płaską prasą ogranicza ryzyko przenoszenia zanieczyszczeo Wzięliśmy pod uwagę życzenia klienta odnośnie lekkiej wagi oraz ergonomii produktów Płaski mop o wysokiej odporności na pranie jest wykonany z włókien poliestrowych wykonanych w nieskooczonej technologii I ma doskonałe właściwości czyszczenia mechanicznego dzięki zastosowaniu technologii mikrowłókien. Wszystkie komponenty z tworzyw sztucznych są odporne na proces odkażania w autoklawie. Wszystkie części metalowe są wykonane ze stali nierdzewnej lub aluminium => wysoka odpornośd na korozję Mopy z mikrowłókien wielorazowego użytku lub piankowe mopy płaskie 40

41 Systemy mopów płaskich CE Bucket trolley 50 cm uchwyt do skutecznego czyszczenia posadzek, ścian i sufitów Z góry ustalony kierunek czyszczenia: zamknięta strona mopa zawsze od przodu. => zapewnia to optymalne rezultaty czyszczenia bez rozprowadzania zanieczyszczeo 41

42 Vileda Professional Innowacyjne produkty Kontrola zanieczyszczeo Koszt posiadania sprzętu Ergonomia Nagradzane pomysły Szkolenia i obsługa posprzedażowa 42

43 Dziękuje za uwagę! 43
