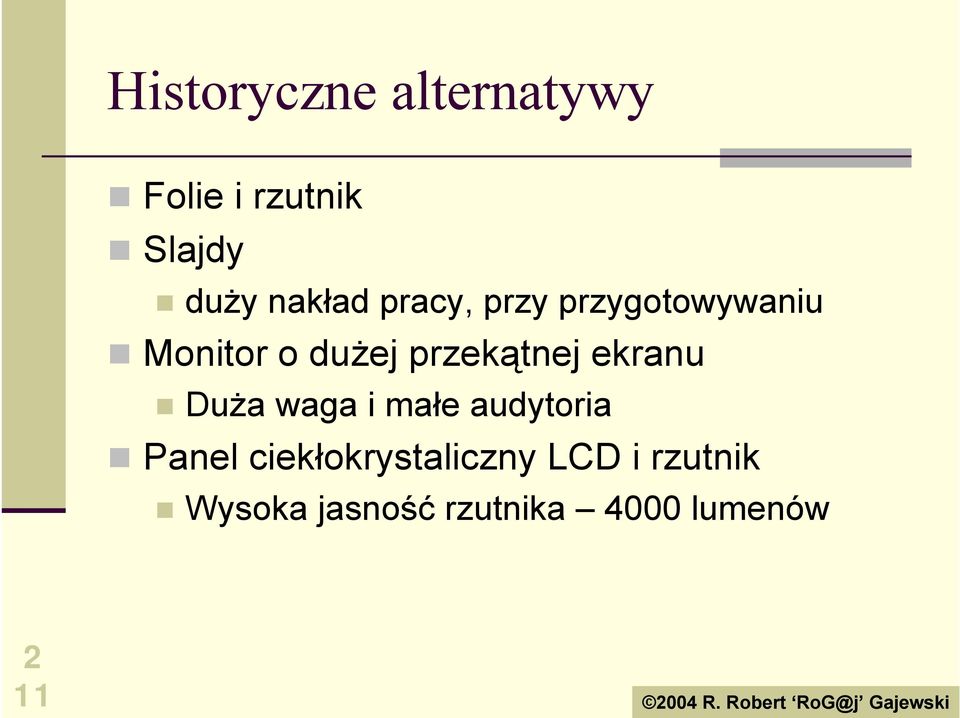

2 Historyczne alternatywy! Folie i rzutnik! Slajdy! duży nakład pracy, przy przygotowywaniu! Monitor o dużej przekątnej ekranu! Duża waga i małe audytoria! Panel ciekłokrystaliczny LCD i rzutnik! Wysoka jasność rzutnika 4000 lumenów 2

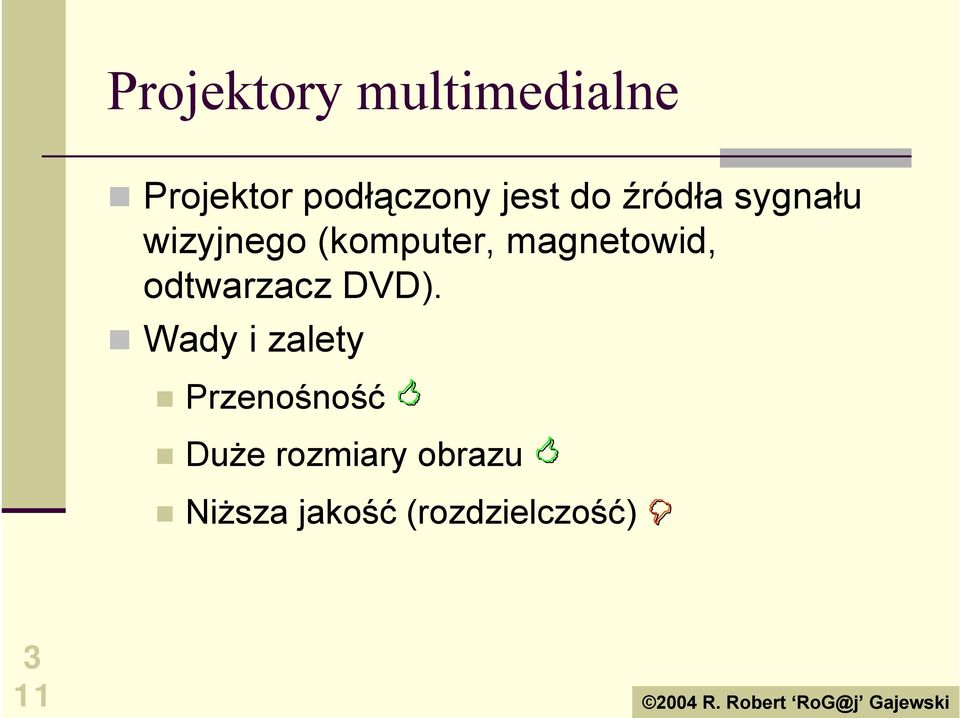

3 Projektory multimedialne! Projektor podłączony jest do źródła sygnału wizyjnego (komputer, magnetowid, odtwarzacz DVD).! Wady i zalety! Przenośność!! Duże rozmiary obrazu!! Niższa jakość (rozdzielczość) " 3

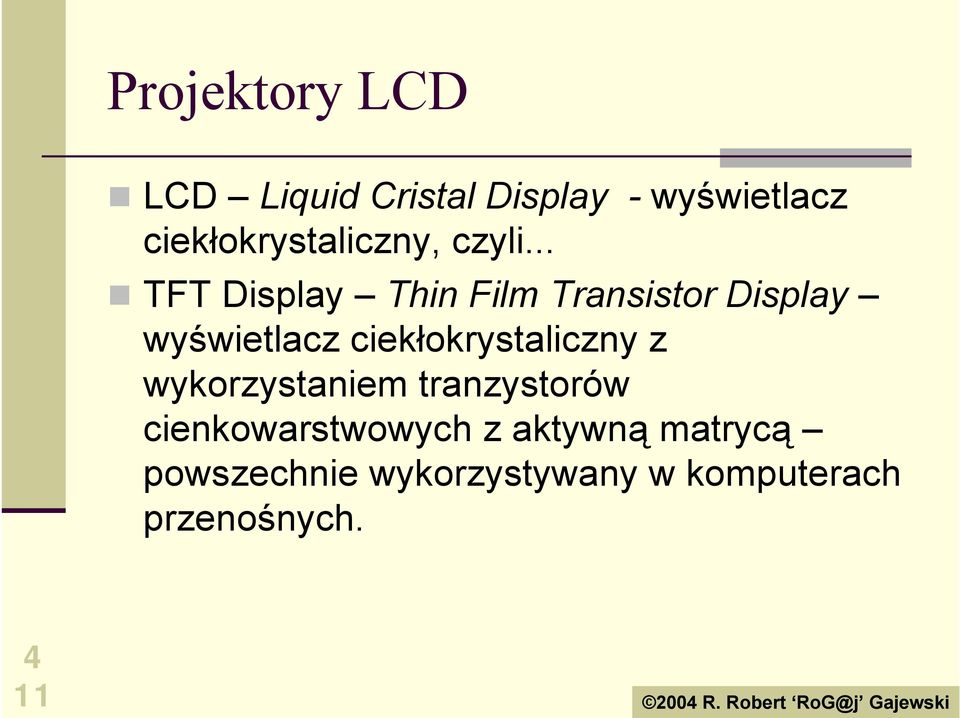

4 Projektory LCD! LCD Liquid Cristal Display - wyświetlacz ciekłokrystaliczny, czyli...! TFT Display Thin Film Transistor Display wyświetlacz ciekłokrystaliczny z wykorzystaniem tranzystorów cienkowarstwowych z aktywną matrycą powszechnie wykorzystywany w komputerach przenośnych. 4

5 TFT! TFT - cienka folia z maleńkimi tranzystorami umieszczona między dwoma przezroczystymi warstwami.! Pod wpływem napięcia przyłożonego do tranzystora zaczyna on świecić z dużą jasnością i kontrastem.! Piksel logiczny składa się z trzech pikseli fizycznych RGB. 5

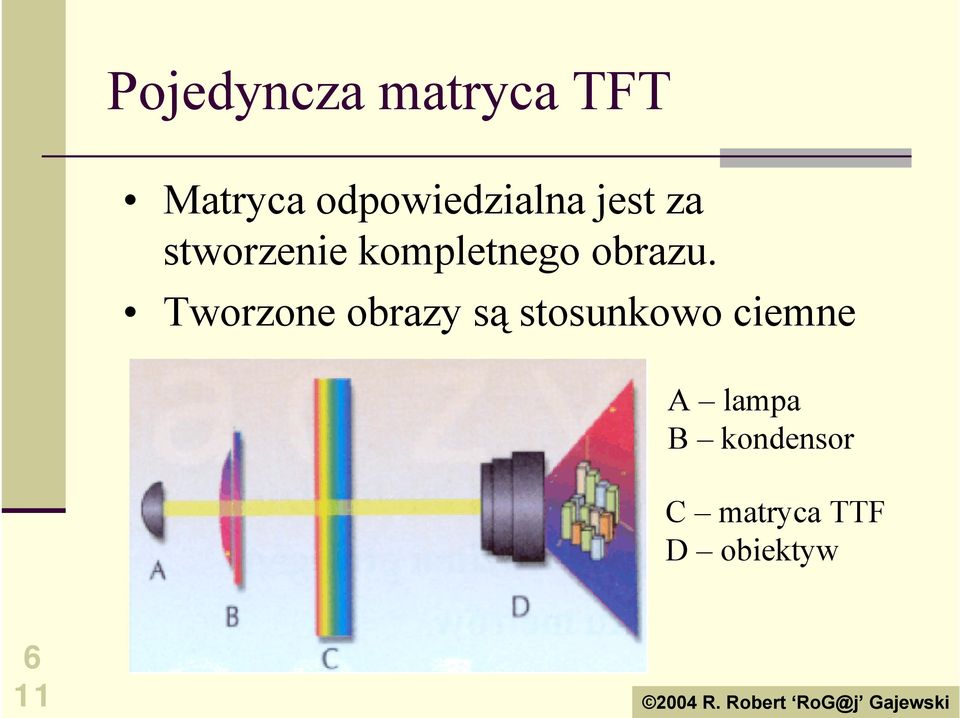

6 Pojedyncza matryca TFT Matryca odpowiedzialna jest za stworzenie kompletnego obrazu. Tworzone obrazy są stosunkowo ciemne A lampa B kondensor C matryca TTF D obiektyw 6

7 Trzy matryce polisilikonowe! Każda z matryc odpowiada za jeden z kolorów podstawowych RGB.! Istnieją trzy niezależne wyświetlacze, po jednym dla każdego koloru.! Światło rozszczepiane jest na trzy wiązki, które osobno przechodzą przez odpowiednie wyświetlacze.! Następnie wiązki są łączone... 7

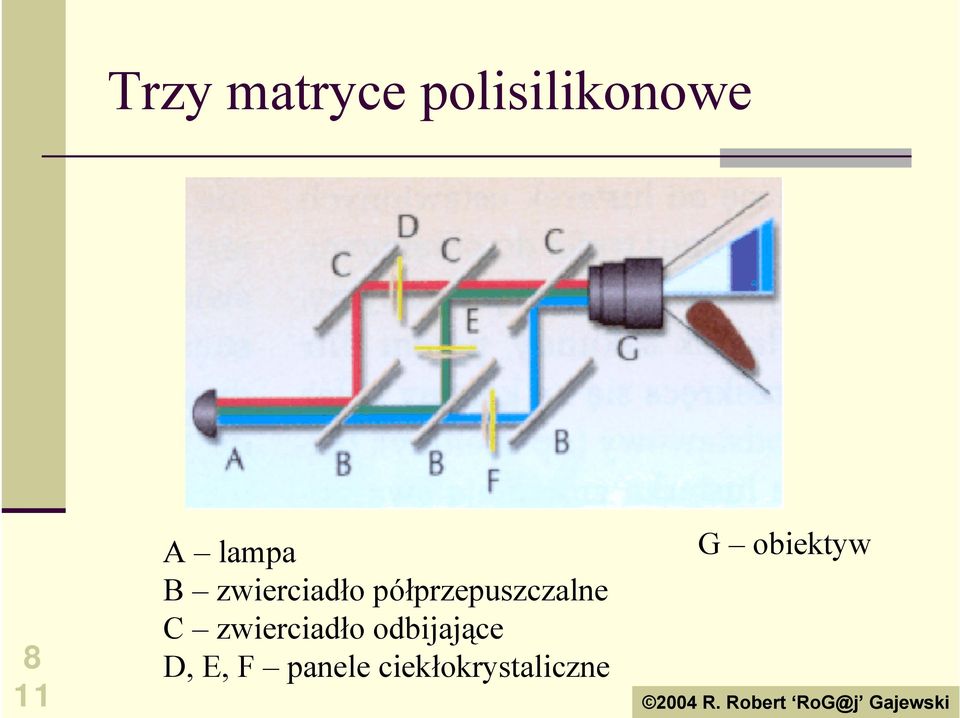

8 Trzy matryce polisilikonowe 8 A lampa B zwierciadło półprzepuszczalne C zwierciadło odbijające D, E, F panele ciekłokrystaliczne G obiektyw

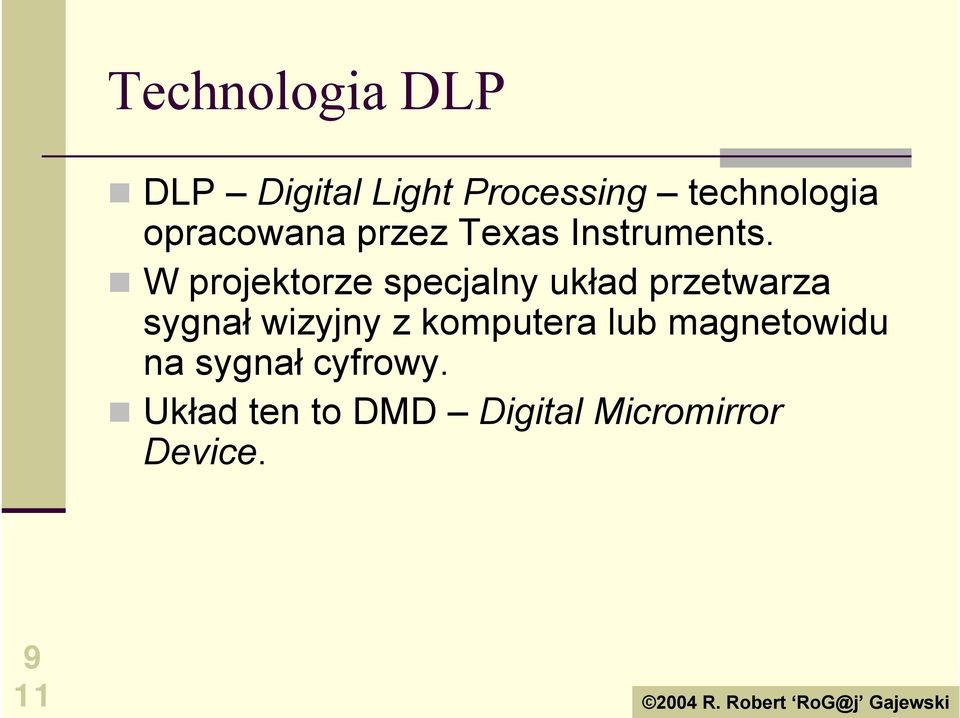

9 Technologia DLP! DLP Digital Light Processing technologia opracowana przez Texas Instruments.! W projektorze specjalny układ przetwarza sygnał wizyjny z komputera lub magnetowidu na sygnał cyfrowy.! Układ ten to DMD Digital Micromirror Device. 9

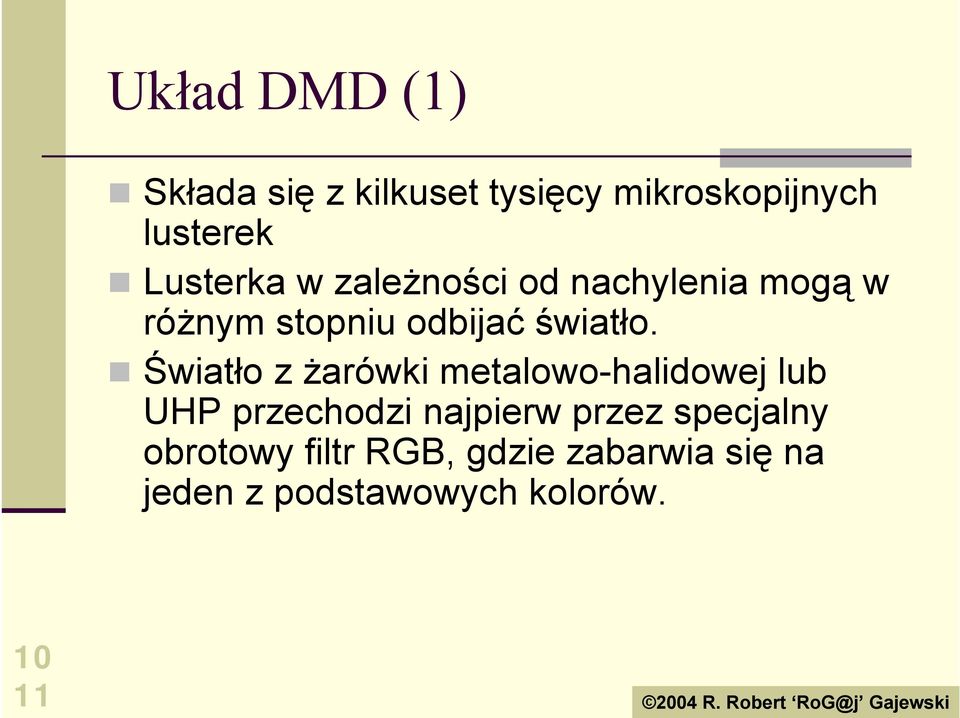

10 Układ DMD (1)! Składa się z kilkuset tysięcy mikroskopijnych lusterek! Lusterka w zależności od nachylenia mogą w różnym stopniu odbijać światło.! Światło z żarówki metalowo-halidowej lub UHP przechodzi najpierw przez specjalny obrotowy filtr RGB, gdzie zabarwia się na jeden z podstawowych kolorów. 10

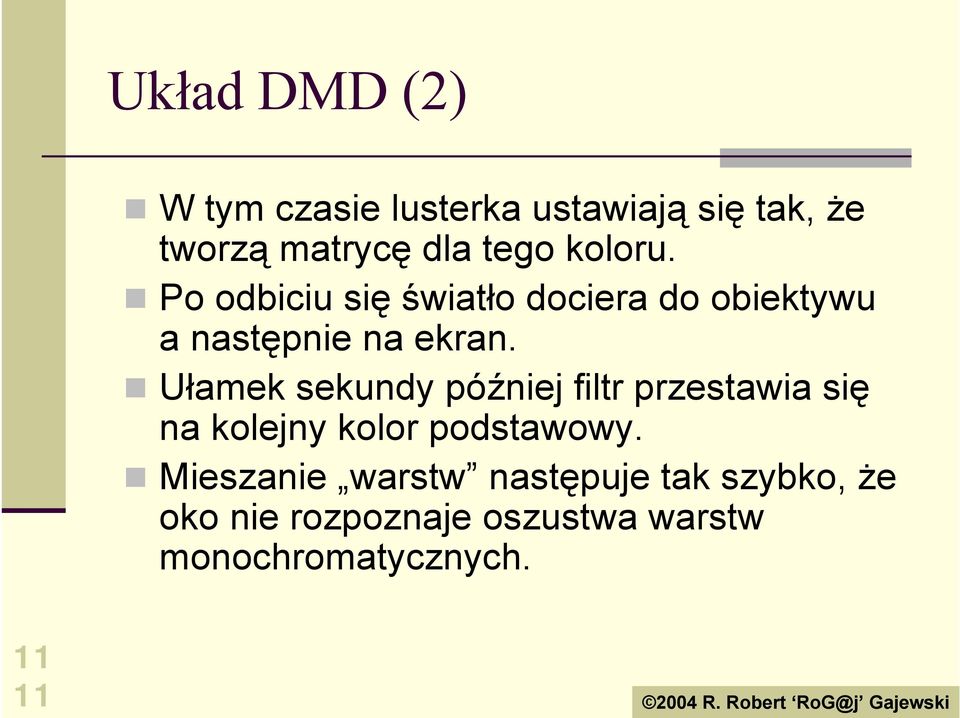

11 Układ DMD (2)! W tym czasie lusterka ustawiają się tak, że tworzą matrycę dla tego koloru.! Po odbiciu się światło dociera do obiektywu a następnie na ekran.! Ułamek sekundy później filtr przestawia się na kolejny kolor podstawowy.! Mieszanie warstw następuje tak szybko, że oko nie rozpoznaje oszustwa warstw monochromatycznych. 11

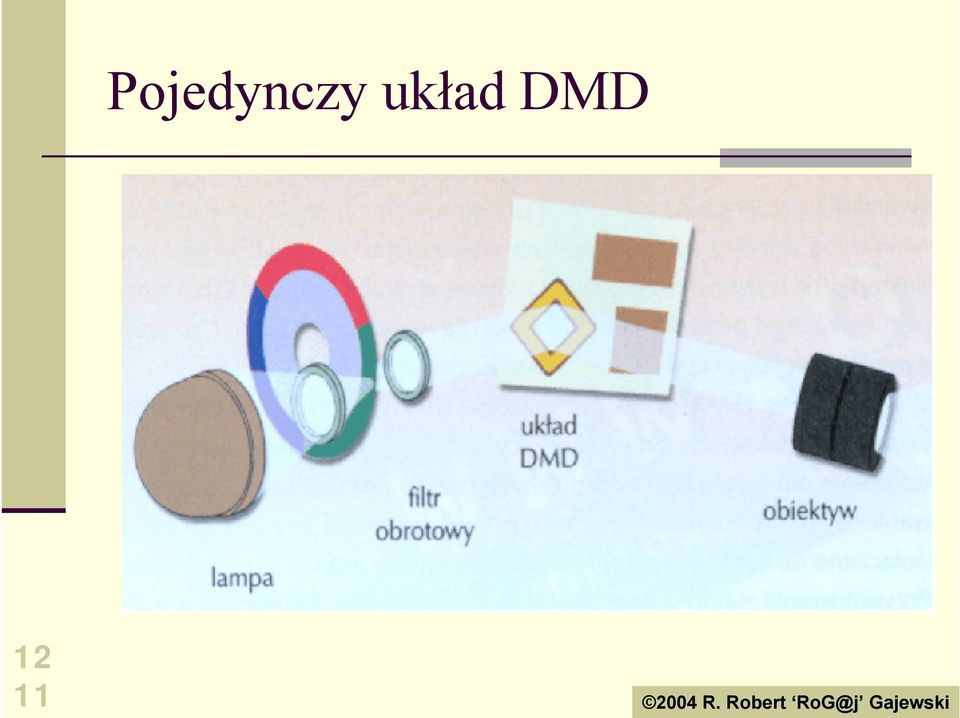

12 Pojedynczy układ DMD 12

13 Projektory DLP! Technika DLP pozwala uzyskać bardzo jasny i kontrastowy obraz, lepszy niż z projektorów LCD.! Niektóre projektory wykorzystują trzy układy DMD odpowiedzialne za trzy kolory podstawowe RGB. 13

14 Trzy układy DMD 14

15 Projektory CRT! Wyświetlają one obraz przy użyciu stanowiących rodzaj kineskopu lamp projekcyjnych CRT (Cathode Ray Tube).! Każda z lamp niezależnie wyświetla obraz w jednym z trzech kolorów podstawowych.! Obraz jest jasny i kontrastowy i teoretycznie o dowolnej rozdzielczości, ale urządzenie do projekcji waży kilkadziesiąt kilogramów. 15

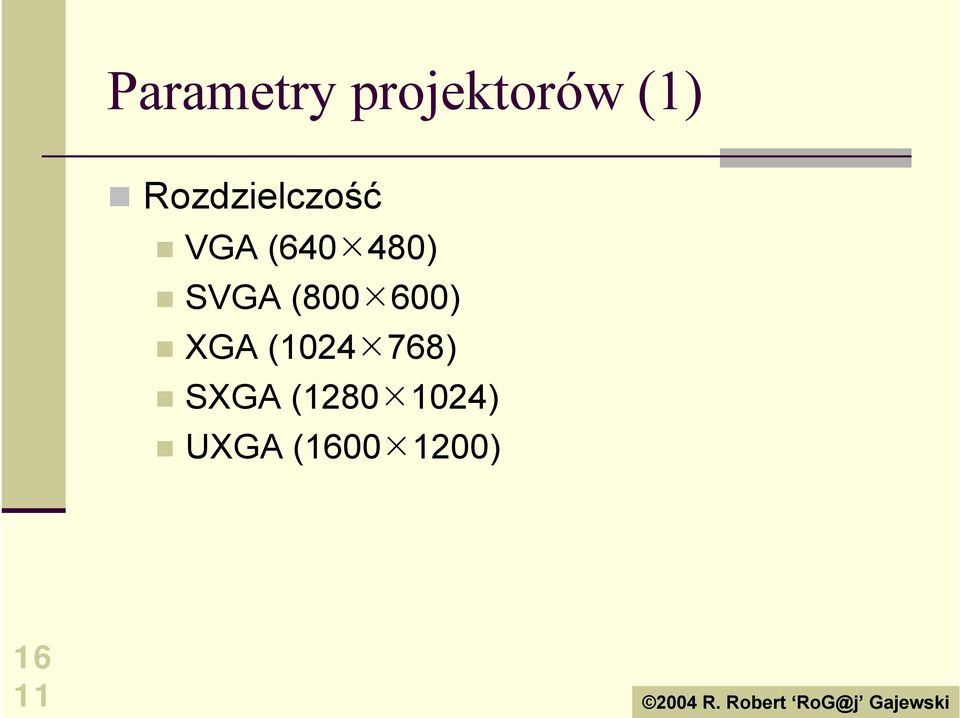

16 Parametry projektorów (1)! Rozdzielczość! VGA (640#480)! SVGA (800#600)! XGA (1024#768)! SXGA (1280#1024)! UXGA (1600#1200) 16

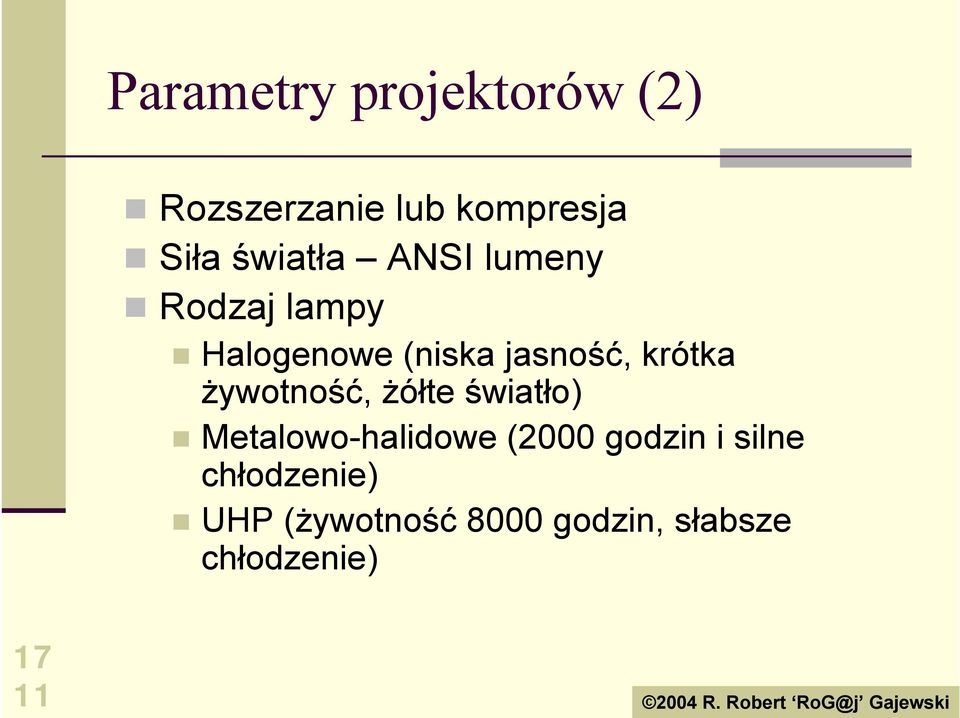

17 Parametry projektorów (2)! Rozszerzanie lub kompresja! Siła światła ANSI lumeny! Rodzaj lampy! Halogenowe (niska jasność, krótka żywotność, żółte światło)! Metalowo-halidowe (2000 godzin i silne chłodzenie)! UHP (żywotność 8000 godzin, słabsze chłodzenie) 17

18 Monitory plazmowe! Panele PDP (Plasma Display Panel).! Między dwoma płytami znajduje się gaz! Dolna płyta pokryta jest elektrodami i luminoforem jak w kineskopach! Prąd powoduje przejście gazu w stan plazmy.! Emitowane jest promieniowanie ultrafioletowe, które pobudza luminofor do świecenia.! Przekątna

19 Świecące ściany! Połączenie 4, 9 lub 16 monitorów o przekątnej ! Wyświetlacze z diod LCD! Modularna budowa pozwalająca regulować rozdzielczość i wielkość.! Ułatwienie wymiany uszkodzonych modułów.! Wysoka cena. 19

20 Microsoft Power Point! Część pakietu MS Office.! Niewielkie możliwości edycyjne ograniczone do warstwy slajdu.! Plus to spora liczba szablonów i dobry kreator.! Możliwość prezentacji w sieci lokalnej i eksport do formatu HTML (Internet)! Dołączanie narracji dźwiękowej. 20

21 Corel Presentations! Część pakietu Corel Perfect Office.! Zintegrowany edytor grafiki bitmapowej i wektorowej oraz symulacja 3-D.! Brak możliwości synchronizacji animacji z dźwiękiem.! Słaba opcja cofania operacji.! Kompresja prezentacji do pliku *.exe. 21

22 Lotus Freelance Graphics! Część pakietu Lotus Smart Suite.! Zintegrowane narzędzia pracy grupowej.! Duży zestaw funkcji animacyjnych.! Brak możliwości anulowania pojedynczych zmian.! Brak funkcji nagrywania narracji oraz jednolitej ścieżki dźwiękowej. 22

23 Sun StarOffice Impress! Część darmowego pakietu StarOffice.! Zintegrowane narzędzia do obróbki grafiki wektorowej.! Eksport do formatu HTML.! Odtwarzanie jedynie w środowisku StarOffice. 23

24 Harvard Graphics! Skromne możliwości edytorskie.! Duży zbiór clipartów.! Dobra funkcja cofania.! Zintegrowany edytor grafiki wektorowej.! Niewielkie możliwości operowania na mapach bitowych.! Niewygodne odtwarzanie dźwięków. 24
