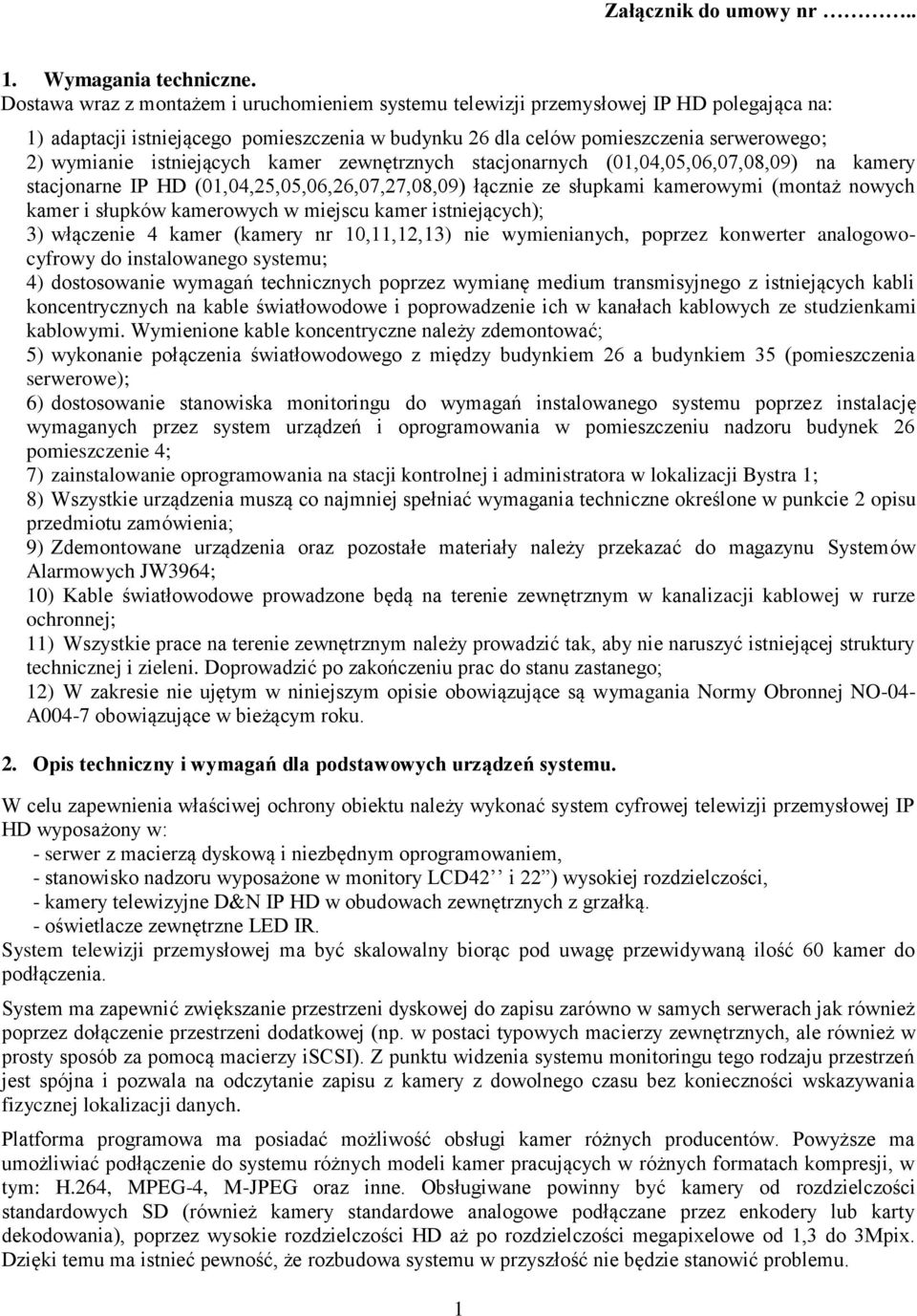

1 Załącznik do umowy nr.. 1. Wymagania techniczne. Dostawa wraz z montażem i uruchomieniem systemu telewizji przemysłowej IP HD polegająca na: 1) adaptacji istniejącego pomieszczenia w budynku 26 dla celów pomieszczenia serwerowego; 2) wymianie istniejących kamer zewnętrznych stacjonarnych (01,04,05,06,07,08,09) na kamery stacjonarne IP HD (01,04,25,05,06,26,07,27,08,09) łącznie ze słupkami kamerowymi (montaż nowych kamer i słupków kamerowych w miejscu kamer istniejących); 3) włączenie 4 kamer (kamery nr 10,11,12,13) nie wymienianych, poprzez konwerter analogowocyfrowy do instalowanego systemu; 4) dostosowanie wymagań technicznych poprzez wymianę medium transmisyjnego z istniejących kabli koncentrycznych na kable światłowodowe i poprowadzenie ich w kanałach kablowych ze studzienkami kablowymi. Wymienione kable koncentryczne należy zdemontować; 5) wykonanie połączenia światłowodowego z między budynkiem 26 a budynkiem 35 (pomieszczenia serwerowe); 6) dostosowanie stanowiska monitoringu do wymagań instalowanego systemu poprzez instalację wymaganych przez system urządzeń i oprogramowania w pomieszczeniu nadzoru budynek 26 pomieszczenie 4; 7) zainstalowanie oprogramowania na stacji kontrolnej i administratora w lokalizacji Bystra 1; 8) Wszystkie urządzenia muszą co najmniej spełniać wymagania techniczne określone w punkcie 2 opisu przedmiotu zamówienia; 9) Zdemontowane urządzenia oraz pozostałe materiały należy przekazać do magazynu Systemów Alarmowych JW3964; 10) Kable światłowodowe prowadzone będą na terenie zewnętrznym w kanalizacji kablowej w rurze ochronnej; 11) Wszystkie prace na terenie zewnętrznym należy prowadzić tak, aby nie naruszyć istniejącej struktury technicznej i zieleni. Doprowadzić po zakończeniu prac do stanu zastanego; 12) W zakresie nie ujętym w niniejszym opisie obowiązujące są wymagania Normy Obronnej NO-04- A004-7 obowiązujące w bieżącym roku. 2. Opis techniczny i wymagań dla podstawowych urządzeń systemu. W celu zapewnienia właściwej ochrony obiektu należy wykonać system cyfrowej telewizji przemysłowej IP HD wyposażony w: - serwer z macierzą dyskową i niezbędnym oprogramowaniem, - stanowisko nadzoru wyposażone w monitory LCD42 i 22 ) wysokiej rozdzielczości, - kamery telewizyjne D&N IP HD w obudowach zewnętrznych z grzałką. - oświetlacze zewnętrzne LED IR. System telewizji przemysłowej ma być skalowalny biorąc pod uwagę przewidywaną ilość 60 kamer do podłączenia. System ma zapewnić zwiększanie przestrzeni dyskowej do zapisu zarówno w samych serwerach jak również poprzez dołączenie przestrzeni dodatkowej (np. w postaci typowych macierzy zewnętrznych, ale również w prosty sposób za pomocą macierzy iscsi). Z punktu widzenia systemu monitoringu tego rodzaju przestrzeń jest spójna i pozwala na odczytanie zapisu z kamery z dowolnego czasu bez konieczności wskazywania fizycznej lokalizacji danych. Platforma programowa ma posiadać możliwość obsługi kamer różnych producentów. Powyższe ma umożliwiać podłączenie do systemu różnych modeli kamer pracujących w różnych formatach kompresji, w tym: H.264, MPEG-4, M-JPEG oraz inne. Obsługiwane powinny być kamery od rozdzielczości standardowych SD (również kamery standardowe analogowe podłączane przez enkodery lub karty dekodowania), poprzez wysokie rozdzielczości HD aż po rozdzielczości megapixelowe od 1,3 do 3Mpix. Dzięki temu ma istnieć pewność, że rozbudowa systemu w przyszłość nie będzie stanowić problemu. 1

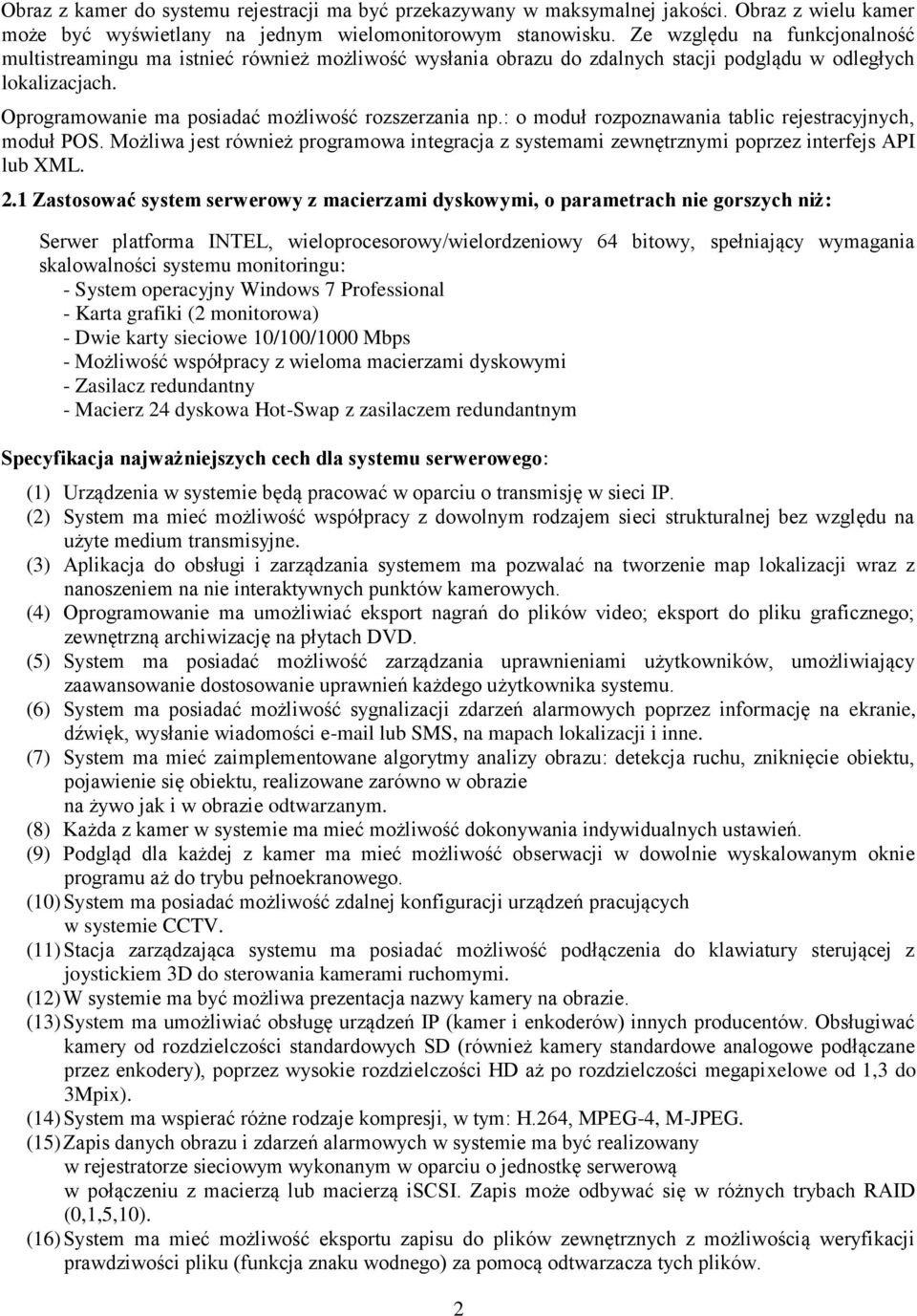

2 Obraz z kamer do systemu rejestracji ma być przekazywany w maksymalnej jakości. Obraz z wielu kamer może być wyświetlany na jednym wielomonitorowym stanowisku. Ze względu na funkcjonalność multistreamingu ma istnieć również możliwość wysłania obrazu do zdalnych stacji podglądu w odległych lokalizacjach. Oprogramowanie ma posiadać możliwość rozszerzania np.: o moduł rozpoznawania tablic rejestracyjnych, moduł POS. Możliwa jest również programowa integracja z systemami zewnętrznymi poprzez interfejs API lub XML. 2.1 Zastosować system serwerowy z macierzami dyskowymi, o parametrach nie gorszych niż: Serwer platforma INTEL, wieloprocesorowy/wielordzeniowy 64 bitowy, spełniający wymagania skalowalności systemu monitoringu: - System operacyjny Windows 7 Professional - Karta grafiki (2 monitorowa) - Dwie karty sieciowe 10/100/1000 Mbps - Możliwość współpracy z wieloma macierzami dyskowymi - Zasilacz redundantny - Macierz 24 dyskowa Hot-Swap z zasilaczem redundantnym Specyfikacja najważniejszych cech dla systemu serwerowego: (1) Urządzenia w systemie będą pracować w oparciu o transmisję w sieci IP. (2) System ma mieć możliwość współpracy z dowolnym rodzajem sieci strukturalnej bez względu na użyte medium transmisyjne. (3) Aplikacja do obsługi i zarządzania systemem ma pozwalać na tworzenie map lokalizacji wraz z nanoszeniem na nie interaktywnych punktów kamerowych. (4) Oprogramowanie ma umożliwiać eksport nagrań do plików video; eksport do pliku graficznego; zewnętrzną archiwizację na płytach DVD. (5) System ma posiadać możliwość zarządzania uprawnieniami użytkowników, umożliwiający zaawansowanie dostosowanie uprawnień każdego użytkownika systemu. (6) System ma posiadać możliwość sygnalizacji zdarzeń alarmowych poprzez informację na ekranie, dźwięk, wysłanie wiadomości lub SMS, na mapach lokalizacji i inne. (7) System ma mieć zaimplementowane algorytmy analizy obrazu: detekcja ruchu, zniknięcie obiektu, pojawienie się obiektu, realizowane zarówno w obrazie na żywo jak i w obrazie odtwarzanym. (8) Każda z kamer w systemie ma mieć możliwość dokonywania indywidualnych ustawień. (9) Podgląd dla każdej z kamer ma mieć możliwość obserwacji w dowolnie wyskalowanym oknie programu aż do trybu pełnoekranowego. (10) System ma posiadać możliwość zdalnej konfiguracji urządzeń pracujących w systemie CCTV. (11) Stacja zarządzająca systemu ma posiadać możliwość podłączenia do klawiatury sterującej z joystickiem 3D do sterowania kamerami ruchomymi. (12) W systemie ma być możliwa prezentacja nazwy kamery na obrazie. (13) System ma umożliwiać obsługę urządzeń IP (kamer i enkoderów) innych producentów. Obsługiwać kamery od rozdzielczości standardowych SD (również kamery standardowe analogowe podłączane przez enkodery), poprzez wysokie rozdzielczości HD aż po rozdzielczości megapixelowe od 1,3 do 3Mpix). (14) System ma wspierać różne rodzaje kompresji, w tym: H.264, MPEG-4, M-JPEG. (15) Zapis danych obrazu i zdarzeń alarmowych w systemie ma być realizowany w rejestratorze sieciowym wykonanym w oparciu o jednostkę serwerową w połączeniu z macierzą lub macierzą iscsi. Zapis może odbywać się w różnych trybach RAID (0,1,5,10). (16) System ma mieć możliwość eksportu zapisu do plików zewnętrznych z możliwością weryfikacji prawdziwości pliku (funkcja znaku wodnego) za pomocą odtwarzacza tych plików. 2

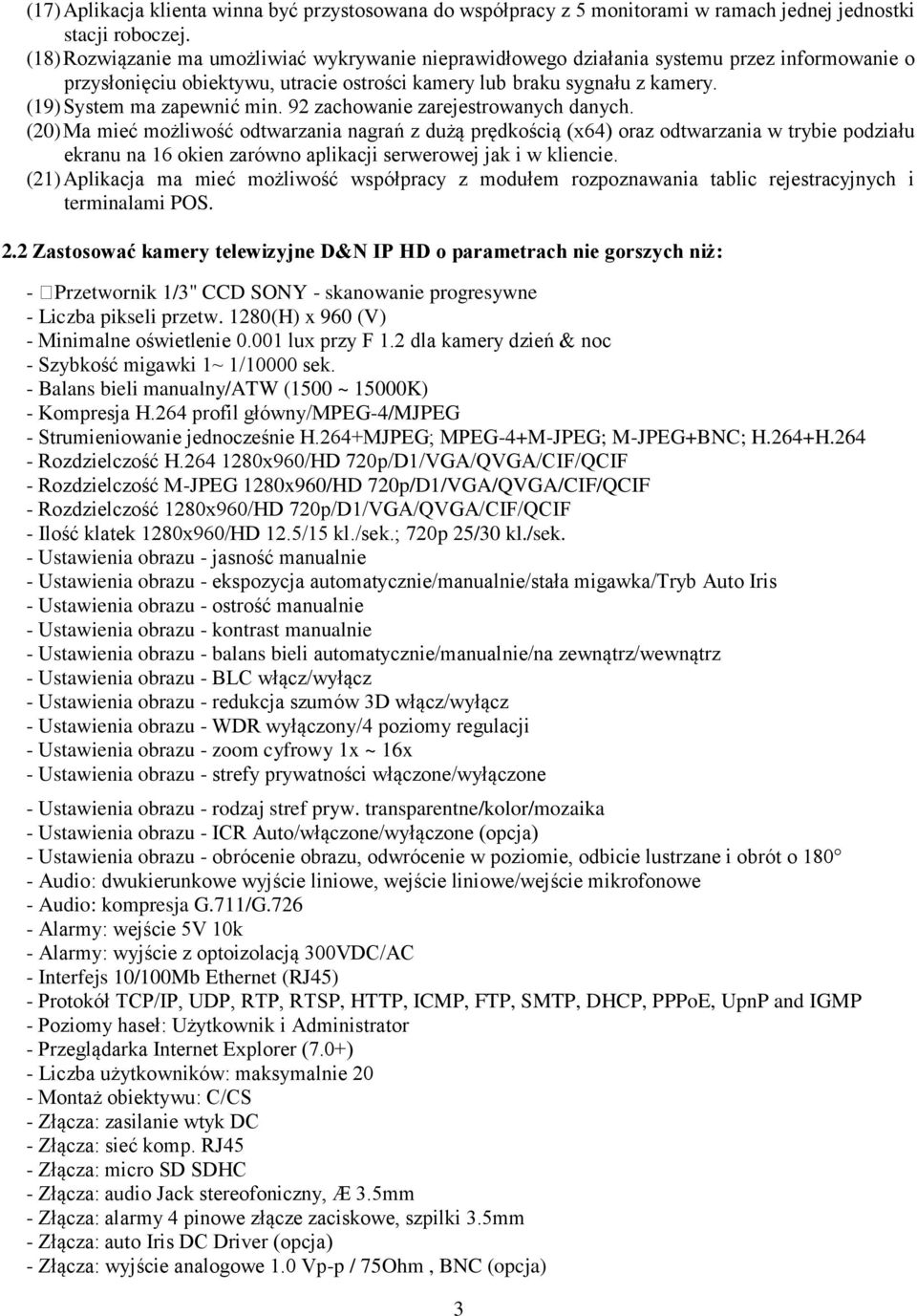

3 (17) Aplikacja klienta winna być przystosowana do współpracy z 5 monitorami w ramach jednej jednostki stacji roboczej. (18) Rozwiązanie ma umożliwiać wykrywanie nieprawidłowego działania systemu przez informowanie o przysłonięciu obiektywu, utracie ostrości kamery lub braku sygnału z kamery. (19) System ma zapewnić min. 92 zachowanie zarejestrowanych danych. (20) Ma mieć możliwość odtwarzania nagrań z dużą prędkością (x64) oraz odtwarzania w trybie podziału ekranu na 16 okien zarówno aplikacji serwerowej jak i w kliencie. (21) Aplikacja ma mieć możliwość współpracy z modułem rozpoznawania tablic rejestracyjnych i terminalami POS. 2.2 Zastosować kamery telewizyjne D&N IP HD o parametrach nie gorszych niż: - Przetwornik 1/3" CCD SONY - skanowanie progresywne - Liczba pikseli przetw. 1280(H) x 960 (V) - Minimalne oświetlenie lux przy F 1.2 dla kamery dzień & noc - Szybkość migawki 1~ 1/10000 sek. - Balans bieli manualny/atw (1500 ~ 15000K) - Kompresja H.264 profil główny/mpeg-4/mjpeg - Strumieniowanie jednocześnie H.264+MJPEG; MPEG-4+M-JPEG; M-JPEG+BNC; H.264+H Rozdzielczość H x960/HD 720p/D1/VGA/QVGA/CIF/QCIF - Rozdzielczość M-JPEG 1280x960/HD 720p/D1/VGA/QVGA/CIF/QCIF - Rozdzielczość 1280x960/HD 720p/D1/VGA/QVGA/CIF/QCIF - Ilość klatek 1280x960/HD 12.5/15 kl./sek.; 720p 25/30 kl./sek. - Ustawienia obrazu - jasność manualnie - Ustawienia obrazu - ekspozycja automatycznie/manualnie/stała migawka/tryb Auto Iris - Ustawienia obrazu - ostrość manualnie - Ustawienia obrazu - kontrast manualnie - Ustawienia obrazu - balans bieli automatycznie/manualnie/na zewnątrz/wewnątrz - Ustawienia obrazu - BLC włącz/wyłącz - Ustawienia obrazu - redukcja szumów 3D włącz/wyłącz - Ustawienia obrazu - WDR wyłączony/4 poziomy regulacji - Ustawienia obrazu - zoom cyfrowy 1x ~ 16x - Ustawienia obrazu - strefy prywatności włączone/wyłączone - Ustawienia obrazu - rodzaj stref pryw. transparentne/kolor/mozaika - Ustawienia obrazu - ICR Auto/włączone/wyłączone (opcja) - Ustawienia obrazu - obrócenie obrazu, odwrócenie w poziomie, odbicie lustrzane i obrót o Audio: dwukierunkowe wyjście liniowe, wejście liniowe/wejście mikrofonowe - Audio: kompresja G.711/G Alarmy: wejście 5V 10k - Alarmy: wyjście z optoizolacją 300VDC/AC - Interfejs 10/100Mb Ethernet (RJ45) - Protokół TCP/IP, UDP, RTP, RTSP, HTTP, ICMP, FTP, SMTP, DHCP, PPPoE, UpnP and IGMP - Poziomy haseł: Użytkownik i Administrator - Przeglądarka Internet Explorer (7.0+) - Liczba użytkowników: maksymalnie 20 - Montaż obiektywu: C/CS - Złącza: zasilanie wtyk DC - Złącza: sieć komp. RJ45 - Złącza: micro SD SDHC - Złącza: audio Jack stereofoniczny, Æ 3.5mm - Złącza: alarmy 4 pinowe złącze zaciskowe, szpilki 3.5mm - Złącza: auto Iris DC Driver (opcja) - Złącza: wyjście analogowe 1.0 Vp-p / 75Ohm, BNC (opcja) 3

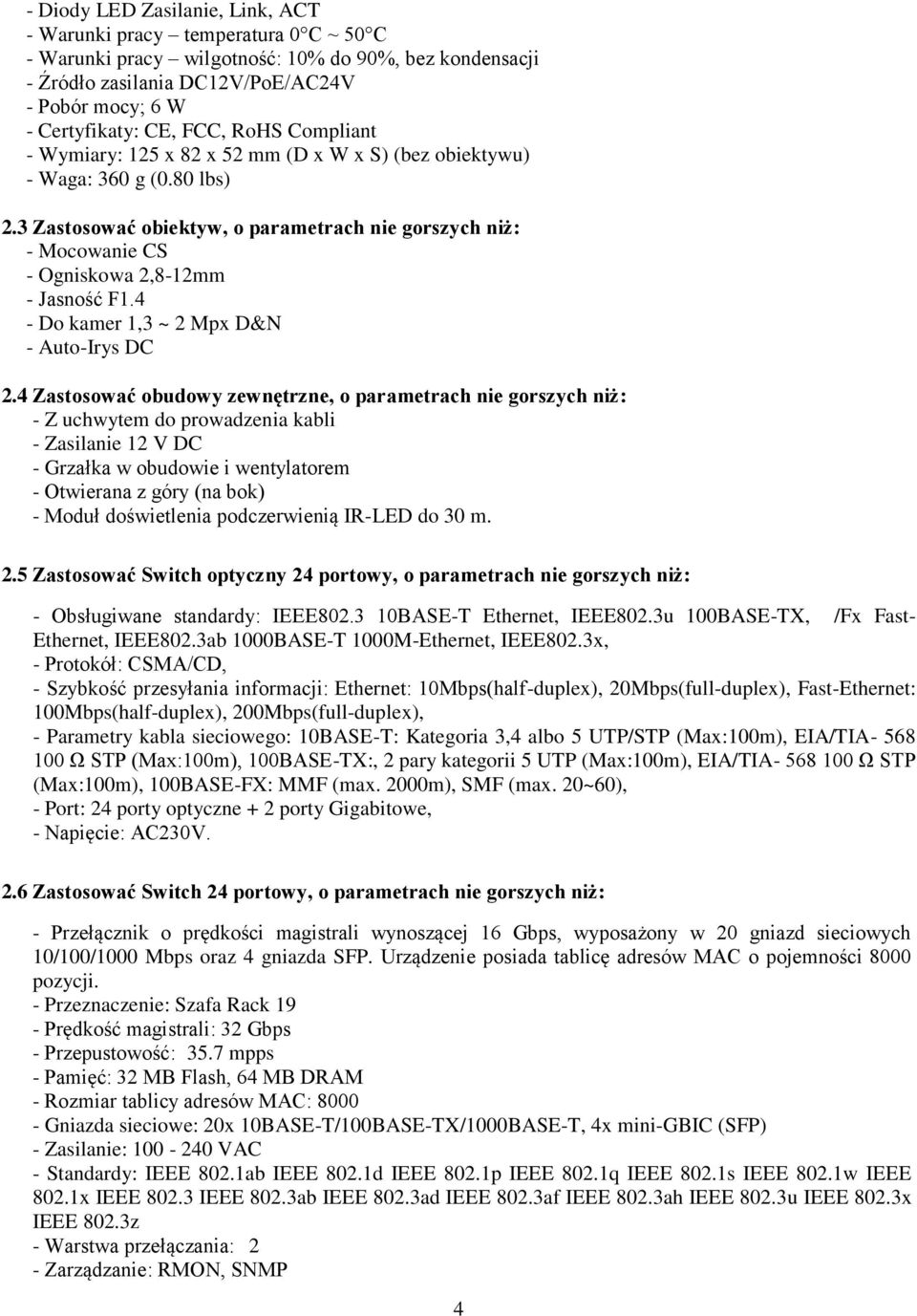

4 - Diody LED Zasilanie, Link, ACT - Warunki pracy temperatura 0 C ~ 50 C - Warunki pracy wilgotność: 10% do 90%, bez kondensacji - Źródło zasilania DC12V/PoE/AC24V - Pobór mocy; 6 W - Certyfikaty: CE, FCC, RoHS Compliant - Wymiary: 125 x 82 x 52 mm (D x W x S) (bez obiektywu) - Waga: 360 g (0.80 lbs) 2.3 Zastosować obiektyw, o parametrach nie gorszych niż: - Mocowanie CS - Ogniskowa 2,8-12mm - Jasność F1.4 - Do kamer 1,3 ~ 2 Mpx D&N - Auto-Irys DC 2.4 Zastosować obudowy zewnętrzne, o parametrach nie gorszych niż: - Z uchwytem do prowadzenia kabli - Zasilanie 12 V DC - Grzałka w obudowie i wentylatorem - Otwierana z góry (na bok) - Moduł doświetlenia podczerwienią IR-LED do 30 m. 2.5 Zastosować Switch optyczny 24 portowy, o parametrach nie gorszych niż: - Obsługiwane standardy: IEEE BASE-T Ethernet, IEEE802.3u 100BASE-TX, /Fx Fast- Ethernet, IEEE802.3ab 1000BASE-T 1000M-Ethernet, IEEE802.3x, - Protokół: CSMA/CD, - Szybkość przesyłania informacji: Ethernet: 10Mbps(half-duplex), 20Mbps(full-duplex), Fast-Ethernet: 100Mbps(half-duplex), 200Mbps(full-duplex), - Parametry kabla sieciowego: 10BASE-T: Kategoria 3,4 albo 5 UTP/STP (Max:100m), EIA/TIA Ω STP (Max:100m), 100BASE-TX:, 2 pary kategorii 5 UTP (Max:100m), EIA/TIA Ω STP (Max:100m), 100BASE-FX: MMF (max. 2000m), SMF (max. 20~60), - Port: 24 porty optyczne + 2 porty Gigabitowe, - Napięcie: AC230V. 2.6 Zastosować Switch 24 portowy, o parametrach nie gorszych niż: - Przełącznik o prędkości magistrali wynoszącej 16 Gbps, wyposażony w 20 gniazd sieciowych 10/100/1000 Mbps oraz 4 gniazda SFP. Urządzenie posiada tablicę adresów MAC o pojemności 8000 pozycji. - Przeznaczenie: Szafa Rack 19 - Prędkość magistrali: 32 Gbps - Przepustowość: 35.7 mpps - Pamięć: 32 MB Flash, 64 MB DRAM - Rozmiar tablicy adresów MAC: Gniazda sieciowe: 20x 10BASE-T/100BASE-TX/1000BASE-T, 4x mini-gbic (SFP) - Zasilanie: VAC - Standardy: IEEE 802.1ab IEEE 802.1d IEEE 802.1p IEEE 802.1q IEEE 802.1s IEEE 802.1w IEEE 802.1x IEEE IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3ah IEEE 802.3u IEEE 802.3x IEEE 802.3z - Warstwa przełączania: 2 - Zarządzanie: RMON, SNMP 4

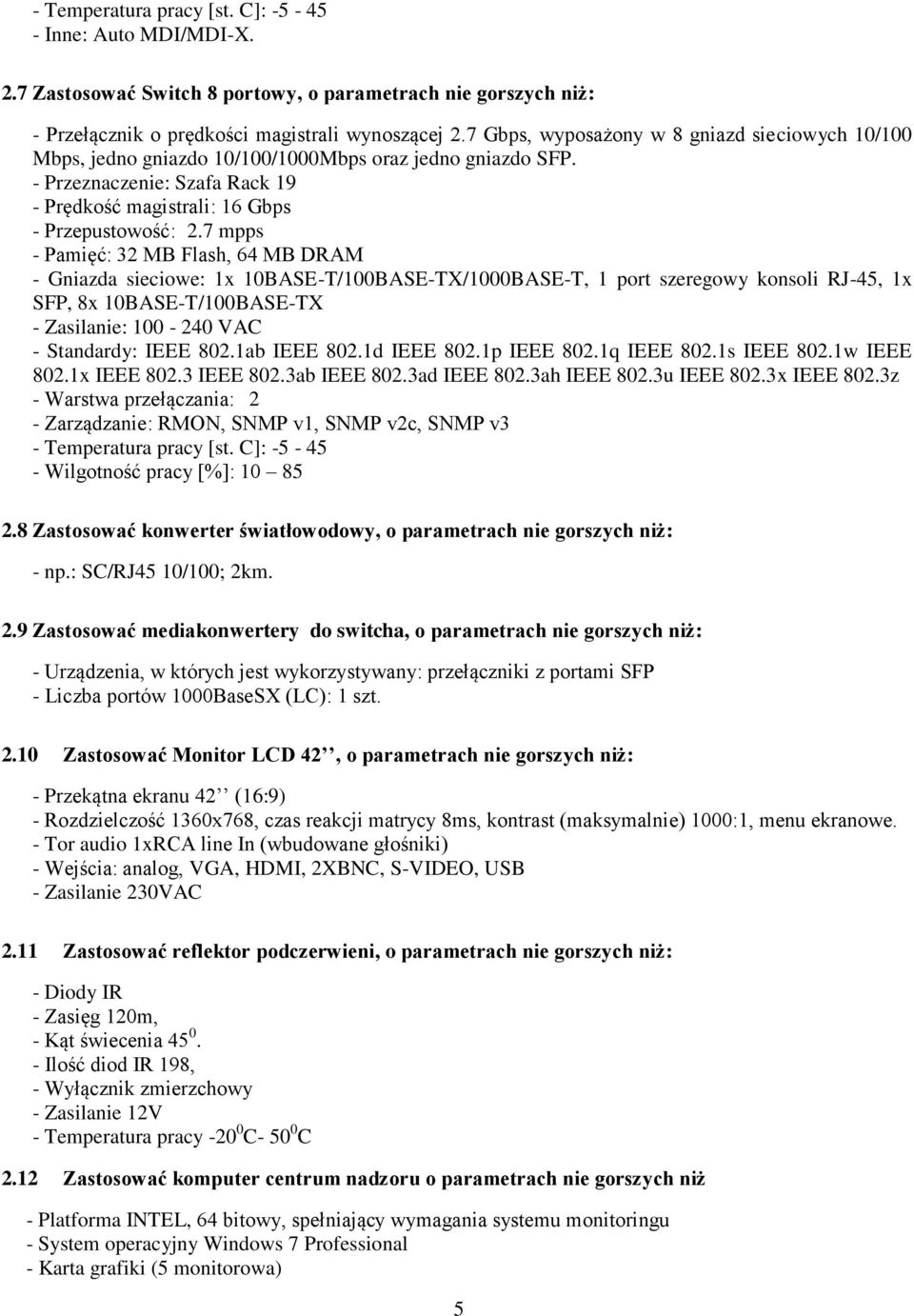

5 - Temperatura pracy [st. C]: Inne: Auto MDI/MDI-X. 2.7 Zastosować Switch 8 portowy, o parametrach nie gorszych niż: - Przełącznik o prędkości magistrali wynoszącej 2.7 Gbps, wyposażony w 8 gniazd sieciowych 10/100 Mbps, jedno gniazdo 10/100/1000Mbps oraz jedno gniazdo SFP. - Przeznaczenie: Szafa Rack 19 - Prędkość magistrali: 16 Gbps - Przepustowość: 2.7 mpps - Pamięć: 32 MB Flash, 64 MB DRAM - Gniazda sieciowe: 1x 10BASE-T/100BASE-TX/1000BASE-T, 1 port szeregowy konsoli RJ-45, 1x SFP, 8x 10BASE-T/100BASE-TX - Zasilanie: VAC - Standardy: IEEE 802.1ab IEEE 802.1d IEEE 802.1p IEEE 802.1q IEEE 802.1s IEEE 802.1w IEEE 802.1x IEEE IEEE 802.3ab IEEE 802.3ad IEEE 802.3ah IEEE 802.3u IEEE 802.3x IEEE 802.3z - Warstwa przełączania: 2 - Zarządzanie: RMON, SNMP v1, SNMP v2c, SNMP v3 - Temperatura pracy [st. C]: Wilgotność pracy [%]: Zastosować konwerter światłowodowy, o parametrach nie gorszych niż: - np.: SC/RJ45 10/100; 2km. 2.9 Zastosować mediakonwertery do switcha, o parametrach nie gorszych niż: - Urządzenia, w których jest wykorzystywany: przełączniki z portami SFP - Liczba portów 1000BaseSX (LC): 1 szt Zastosować Monitor LCD 42, o parametrach nie gorszych niż: - Przekątna ekranu 42 (16:9) - Rozdzielczość 1360x768, czas reakcji matrycy 8ms, kontrast (maksymalnie) 1000:1, menu ekranowe. - Tor audio 1xRCA line In (wbudowane głośniki) - Wejścia: analog, VGA, HDMI, 2XBNC, S-VIDEO, USB - Zasilanie 230VAC 2.11 Zastosować reflektor podczerwieni, o parametrach nie gorszych niż: - Diody IR - Zasięg 120m, - Kąt świecenia Ilość diod IR 198, - Wyłącznik zmierzchowy - Zasilanie 12V - Temperatura pracy C C 2.12 Zastosować komputer centrum nadzoru o parametrach nie gorszych niż - Platforma INTEL, 64 bitowy, spełniający wymagania systemu monitoringu - System operacyjny Windows 7 Professional - Karta grafiki (5 monitorowa) 5

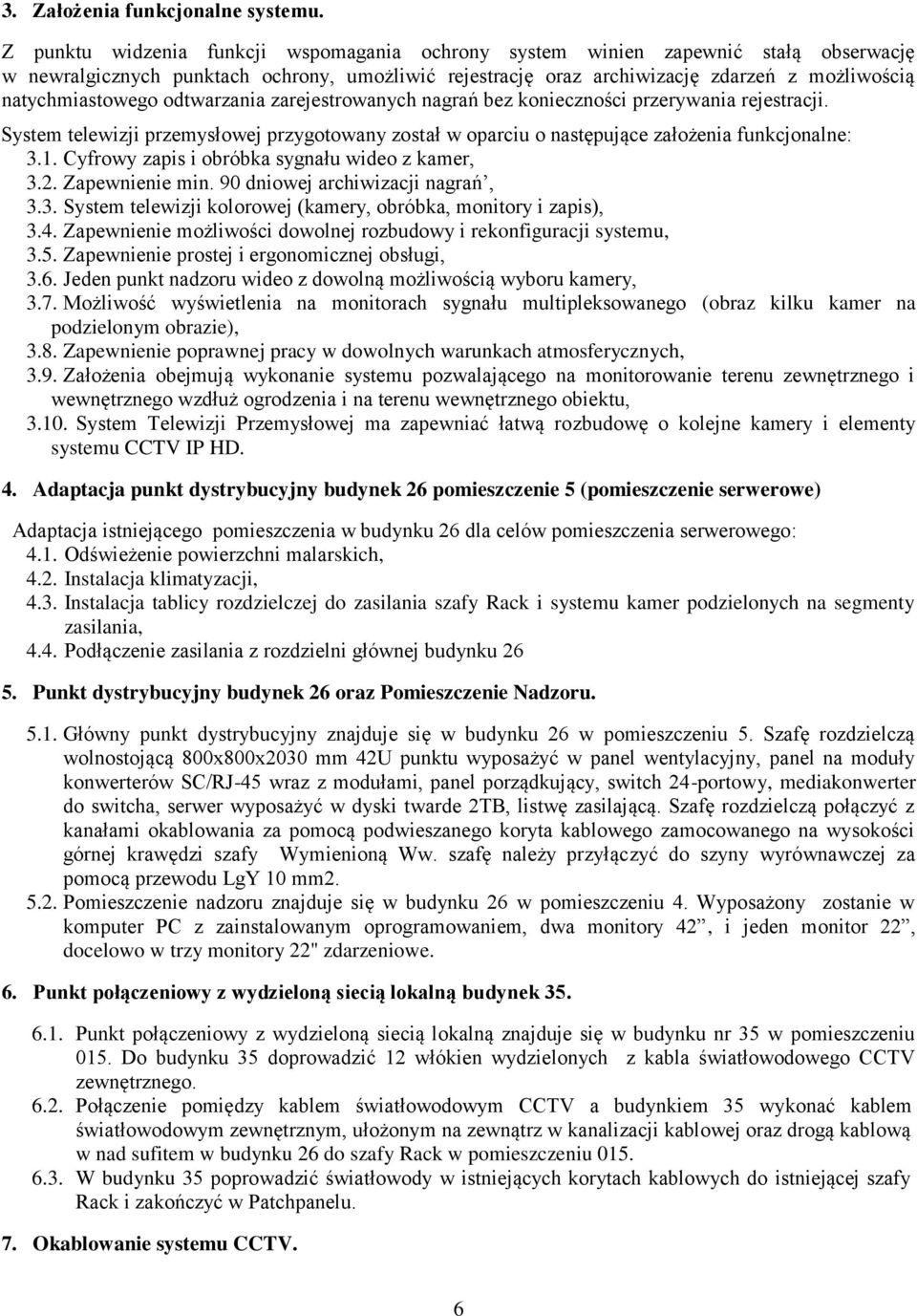

6 3. Założenia funkcjonalne systemu. Z punktu widzenia funkcji wspomagania ochrony system winien zapewnić stałą obserwację w newralgicznych punktach ochrony, umożliwić rejestrację oraz archiwizację zdarzeń z możliwością natychmiastowego odtwarzania zarejestrowanych nagrań bez konieczności przerywania rejestracji. System telewizji przemysłowej przygotowany został w oparciu o następujące założenia funkcjonalne: 3.1. Cyfrowy zapis i obróbka sygnału wideo z kamer, 3.2. Zapewnienie min. 90 dniowej archiwizacji nagrań, 3.3. System telewizji kolorowej (kamery, obróbka, monitory i zapis), 3.4. Zapewnienie możliwości dowolnej rozbudowy i rekonfiguracji systemu, 3.5. Zapewnienie prostej i ergonomicznej obsługi, 3.6. Jeden punkt nadzoru wideo z dowolną możliwością wyboru kamery, 3.7. Możliwość wyświetlenia na monitorach sygnału multipleksowanego (obraz kilku kamer na podzielonym obrazie), 3.8. Zapewnienie poprawnej pracy w dowolnych warunkach atmosferycznych, 3.9. Założenia obejmują wykonanie systemu pozwalającego na monitorowanie terenu zewnętrznego i wewnętrznego wzdłuż ogrodzenia i na terenu wewnętrznego obiektu, System Telewizji Przemysłowej ma zapewniać łatwą rozbudowę o kolejne kamery i elementy systemu CCTV IP HD. 4. Adaptacja punkt dystrybucyjny budynek 26 pomieszczenie 5 (pomieszczenie serwerowe) Adaptacja istniejącego pomieszczenia w budynku 26 dla celów pomieszczenia serwerowego: 4.1. Odświeżenie powierzchni malarskich, 4.2. Instalacja klimatyzacji, 4.3. Instalacja tablicy rozdzielczej do zasilania szafy Rack i systemu kamer podzielonych na segmenty zasilania, 4.4. Podłączenie zasilania z rozdzielni głównej budynku Punkt dystrybucyjny budynek 26 oraz Pomieszczenie Nadzoru Główny punkt dystrybucyjny znajduje się w budynku 26 w pomieszczeniu 5. Szafę rozdzielczą wolnostojącą 800x800x2030 mm 42U punktu wyposażyć w panel wentylacyjny, panel na moduły konwerterów SC/RJ-45 wraz z modułami, panel porządkujący, switch 24-portowy, mediakonwerter do switcha, serwer wyposażyć w dyski twarde 2TB, listwę zasilającą. Szafę rozdzielczą połączyć z kanałami okablowania za pomocą podwieszanego koryta kablowego zamocowanego na wysokości górnej krawędzi szafy Wymienioną Ww. szafę należy przyłączyć do szyny wyrównawczej za pomocą przewodu LgY 10 mm Pomieszczenie nadzoru znajduje się w budynku 26 w pomieszczeniu 4. Wyposażony zostanie w komputer PC z zainstalowanym oprogramowaniem, dwa monitory 42, i jeden monitor 22, docelowo w trzy monitory 22'' zdarzeniowe. 6. Punkt połączeniowy z wydzieloną siecią lokalną budynek Punkt połączeniowy z wydzieloną siecią lokalną znajduje się w budynku nr 35 w pomieszczeniu 015. Do budynku 35 doprowadzić 12 włókien wydzielonych z kabla światłowodowego CCTV zewnętrznego Połączenie pomiędzy kablem światłowodowym CCTV a budynkiem 35 wykonać kablem światłowodowym zewnętrznym, ułożonym na zewnątrz w kanalizacji kablowej oraz drogą kablową w nad sufitem w budynku 26 do szafy Rack w pomieszczeniu W budynku 35 poprowadzić światłowody w istniejących korytach kablowych do istniejącej szafy Rack i zakończyć w Patchpanelu. 7. Okablowanie systemu CCTV. 6

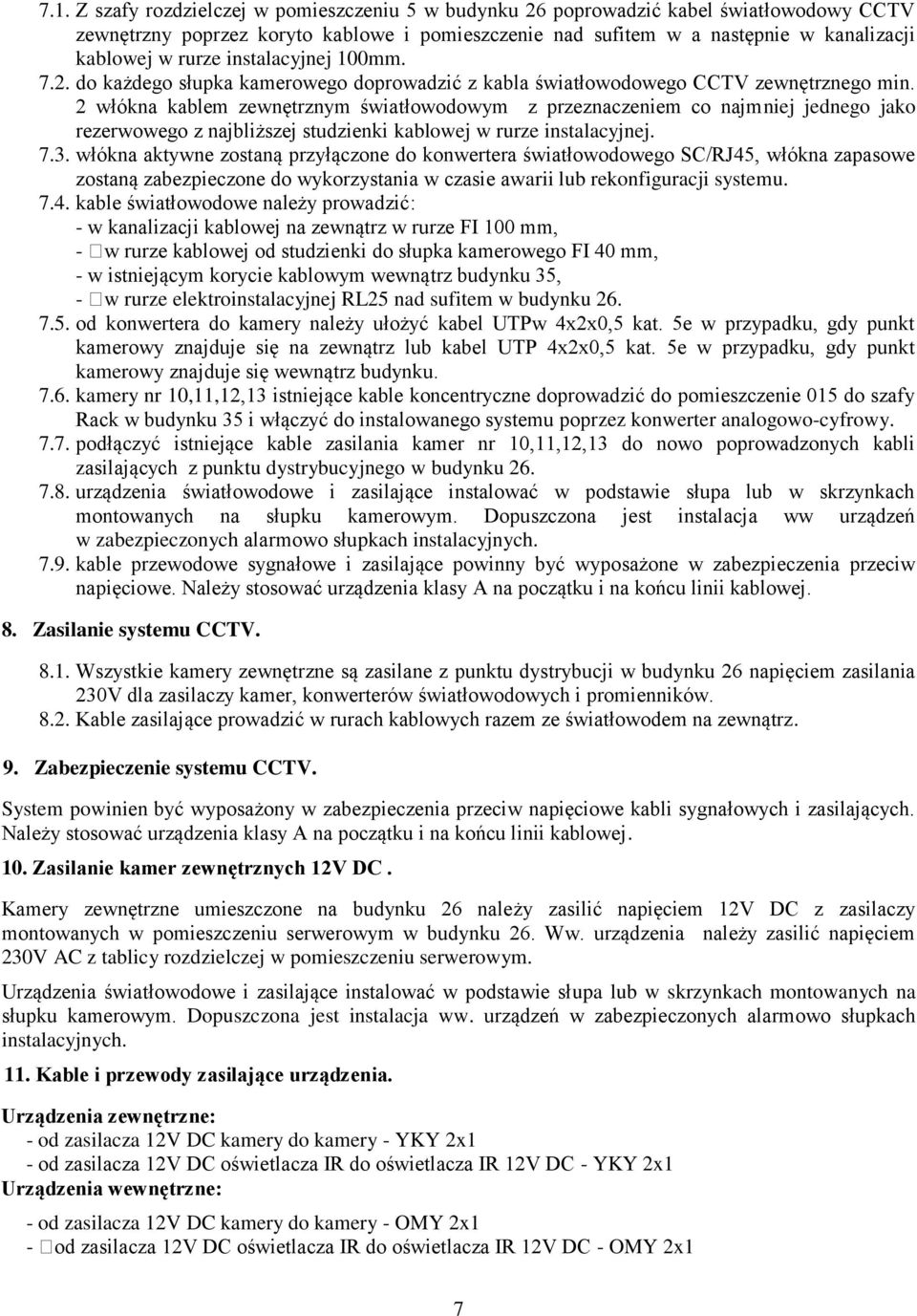

7 7.1. Z szafy rozdzielczej w pomieszczeniu 5 w budynku 26 poprowadzić kabel światłowodowy CCTV zewnętrzny poprzez koryto kablowe i pomieszczenie nad sufitem w a następnie w kanalizacji kablowej w rurze instalacyjnej 100mm do każdego słupka kamerowego doprowadzić z kabla światłowodowego CCTV zewnętrznego min. 2 włókna kablem zewnętrznym światłowodowym z przeznaczeniem co najmniej jednego jako rezerwowego z najbliższej studzienki kablowej w rurze instalacyjnej włókna aktywne zostaną przyłączone do konwertera światłowodowego SC/RJ45, włókna zapasowe zostaną zabezpieczone do wykorzystania w czasie awarii lub rekonfiguracji systemu kable światłowodowe należy prowadzić: - w kanalizacji kablowej na zewnątrz w rurze FI 100 mm, - w rurze kablowej od studzienki do słupka kamerowego FI 40 mm, - w istniejącym korycie kablowym wewnątrz budynku 35, - w rurze elektroinstalacyjnej RL25 nad sufitem w budynku od konwertera do kamery należy ułożyć kabel UTPw 4x2x0,5 kat. 5e w przypadku, gdy punkt kamerowy znajduje się na zewnątrz lub kabel UTP 4x2x0,5 kat. 5e w przypadku, gdy punkt kamerowy znajduje się wewnątrz budynku kamery nr 10,11,12,13 istniejące kable koncentryczne doprowadzić do pomieszczenie 015 do szafy Rack w budynku 35 i włączyć do instalowanego systemu poprzez konwerter analogowo-cyfrowy podłączyć istniejące kable zasilania kamer nr 10,11,12,13 do nowo poprowadzonych kabli zasilających z punktu dystrybucyjnego w budynku urządzenia światłowodowe i zasilające instalować w podstawie słupa lub w skrzynkach montowanych na słupku kamerowym. Dopuszczona jest instalacja ww urządzeń w zabezpieczonych alarmowo słupkach instalacyjnych kable przewodowe sygnałowe i zasilające powinny być wyposażone w zabezpieczenia przeciw napięciowe. Należy stosować urządzenia klasy A na początku i na końcu linii kablowej. 8. Zasilanie systemu CCTV Wszystkie kamery zewnętrzne są zasilane z punktu dystrybucji w budynku 26 napięciem zasilania 230V dla zasilaczy kamer, konwerterów światłowodowych i promienników Kable zasilające prowadzić w rurach kablowych razem ze światłowodem na zewnątrz. 9. Zabezpieczenie systemu CCTV. System powinien być wyposażony w zabezpieczenia przeciw napięciowe kabli sygnałowych i zasilających. Należy stosować urządzenia klasy A na początku i na końcu linii kablowej. 10. Zasilanie kamer zewnętrznych 12V DC. Kamery zewnętrzne umieszczone na budynku 26 należy zasilić napięciem 12V DC z zasilaczy montowanych w pomieszczeniu serwerowym w budynku 26. Ww. urządzenia należy zasilić napięciem 230V AC z tablicy rozdzielczej w pomieszczeniu serwerowym. Urządzenia światłowodowe i zasilające instalować w podstawie słupa lub w skrzynkach montowanych na słupku kamerowym. Dopuszczona jest instalacja ww. urządzeń w zabezpieczonych alarmowo słupkach instalacyjnych. 11. Kable i przewody zasilające urządzenia. Urządzenia zewnętrzne: - od zasilacza 12V DC kamery do kamery - YKY 2x1 - od zasilacza 12V DC oświetlacza IR do oświetlacza IR 12V DC - YKY 2x1 Urządzenia wewnętrzne: - od zasilacza 12V DC kamery do kamery - OMY 2x1 - od zasilacza 12V DC oświetlacza IR do oświetlacza IR 12V DC - OMY 2x1 7

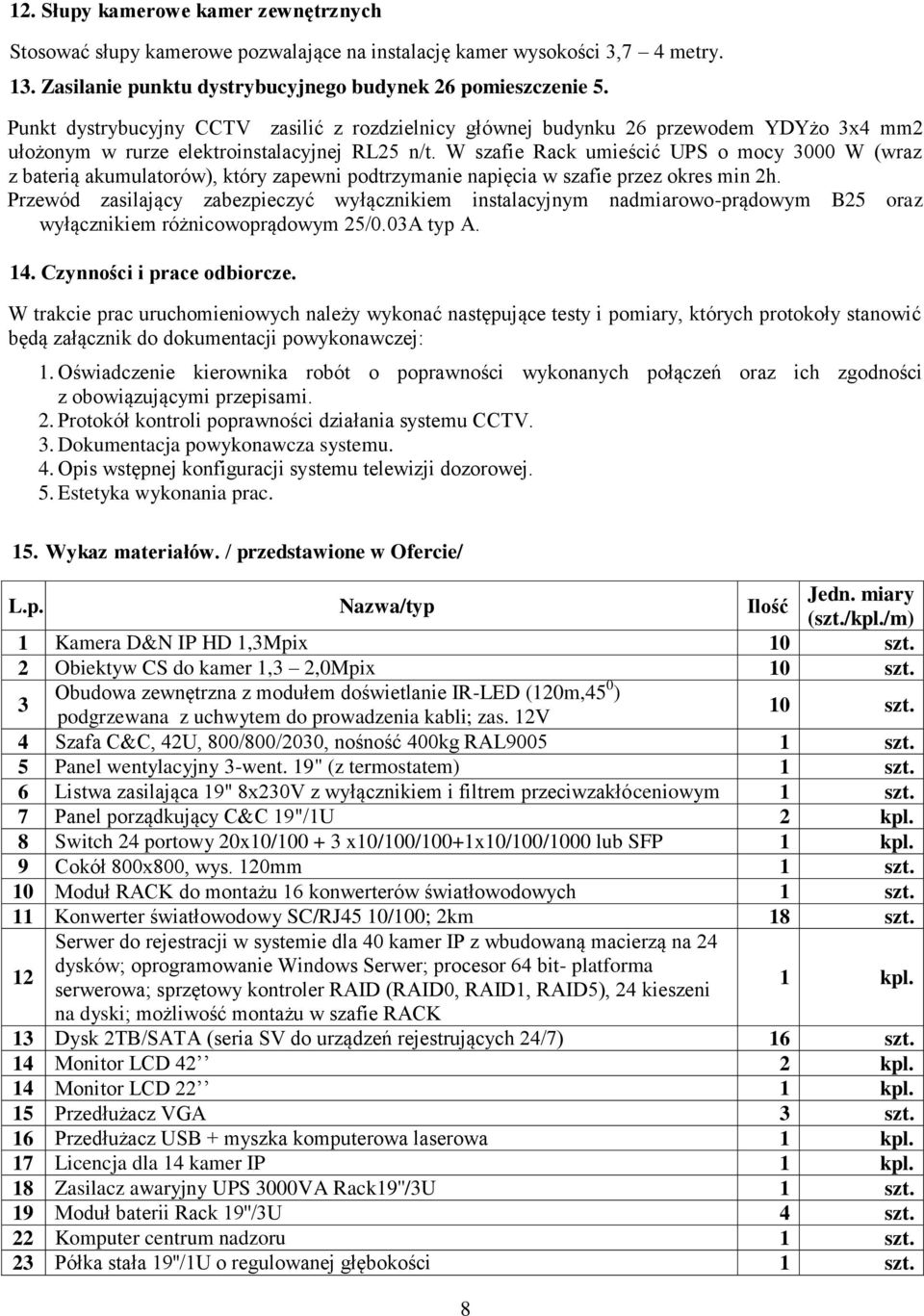

8 12. Słupy kamerowe kamer zewnętrznych Stosować słupy kamerowe pozwalające na instalację kamer wysokości 3,7 4 metry. 13. Zasilanie punktu dystrybucyjnego budynek 26 pomieszczenie 5. Punkt dystrybucyjny CCTV zasilić z rozdzielnicy głównej budynku 26 przewodem YDYżo 3x4 mm2 ułożonym w rurze elektroinstalacyjnej RL25 n/t. W szafie Rack umieścić UPS o mocy 3000 W (wraz z baterią akumulatorów), który zapewni podtrzymanie napięcia w szafie przez okres min 2h. Przewód zasilający zabezpieczyć wyłącznikiem instalacyjnym nadmiarowo-prądowym B25 oraz wyłącznikiem różnicowoprądowym 25/0.03A typ A. 14. Czynności i prace odbiorcze. W trakcie prac uruchomieniowych należy wykonać następujące testy i pomiary, których protokoły stanowić będą załącznik do dokumentacji powykonawczej: 1. Oświadczenie kierownika robót o poprawności wykonanych połączeń oraz ich zgodności z obowiązującymi przepisami. 2. Protokół kontroli poprawności działania systemu CCTV. 3. Dokumentacja powykonawcza systemu. 4. Opis wstępnej konfiguracji systemu telewizji dozorowej. 5. Estetyka wykonania prac. 15. Wykaz materiałów. / przedstawione w Ofercie/ L.p. Nazwa/typ Ilość Jedn. miary (szt./kpl./m) 1 Kamera D&N IP HD 1,3Mpix 10 szt. 2 Obiektyw CS do kamer 1,3 2,0Mpix 10 szt. 3 Obudowa zewnętrzna z modułem doświetlanie IR-LED (120m,45 0 ) podgrzewana z uchwytem do prowadzenia kabli; zas. 12V 10 szt. 4 Szafa C&C, 42U, 800/800/2030, nośność 400kg RAL szt. 5 Panel wentylacyjny 3-went. 19" (z termostatem) 1 szt. 6 Listwa zasilająca 19" 8x230V z wyłącznikiem i filtrem przeciwzakłóceniowym 1 szt. 7 Panel porządkujący C&C 19"/1U 2 kpl. 8 Switch 24 portowy 20x10/ x10/100/100+1x10/100/1000 lub SFP 1 kpl. 9 Cokół 800x800, wys. 120mm 1 szt. 10 Moduł RACK do montażu 16 konwerterów światłowodowych 1 szt. 11 Konwerter światłowodowy SC/RJ45 10/100; 2km 18 szt. 12 Serwer do rejestracji w systemie dla 40 kamer IP z wbudowaną macierzą na 24 dysków; oprogramowanie Windows Serwer; procesor 64 bit- platforma serwerowa; sprzętowy kontroler RAID (RAID0, RAID1, RAID5), 24 kieszeni 1 kpl. na dyski; możliwość montażu w szafie RACK 13 Dysk 2TB/SATA (seria SV do urządzeń rejestrujących 24/7) 16 szt. 14 Monitor LCD 42 2 kpl. 14 Monitor LCD 22 1 kpl. 15 Przedłużacz VGA 3 szt. 16 Przedłużacz USB + myszka komputerowa laserowa 1 kpl. 17 Licencja dla 14 kamer IP 1 kpl. 18 Zasilacz awaryjny UPS 3000VA Rack19''/3U 1 szt. 19 Moduł baterii Rack 19''/3U 4 szt. 22 Komputer centrum nadzoru 1 szt. 23 Półka stała 19''/1U o regulowanej głębokości 1 szt. 8

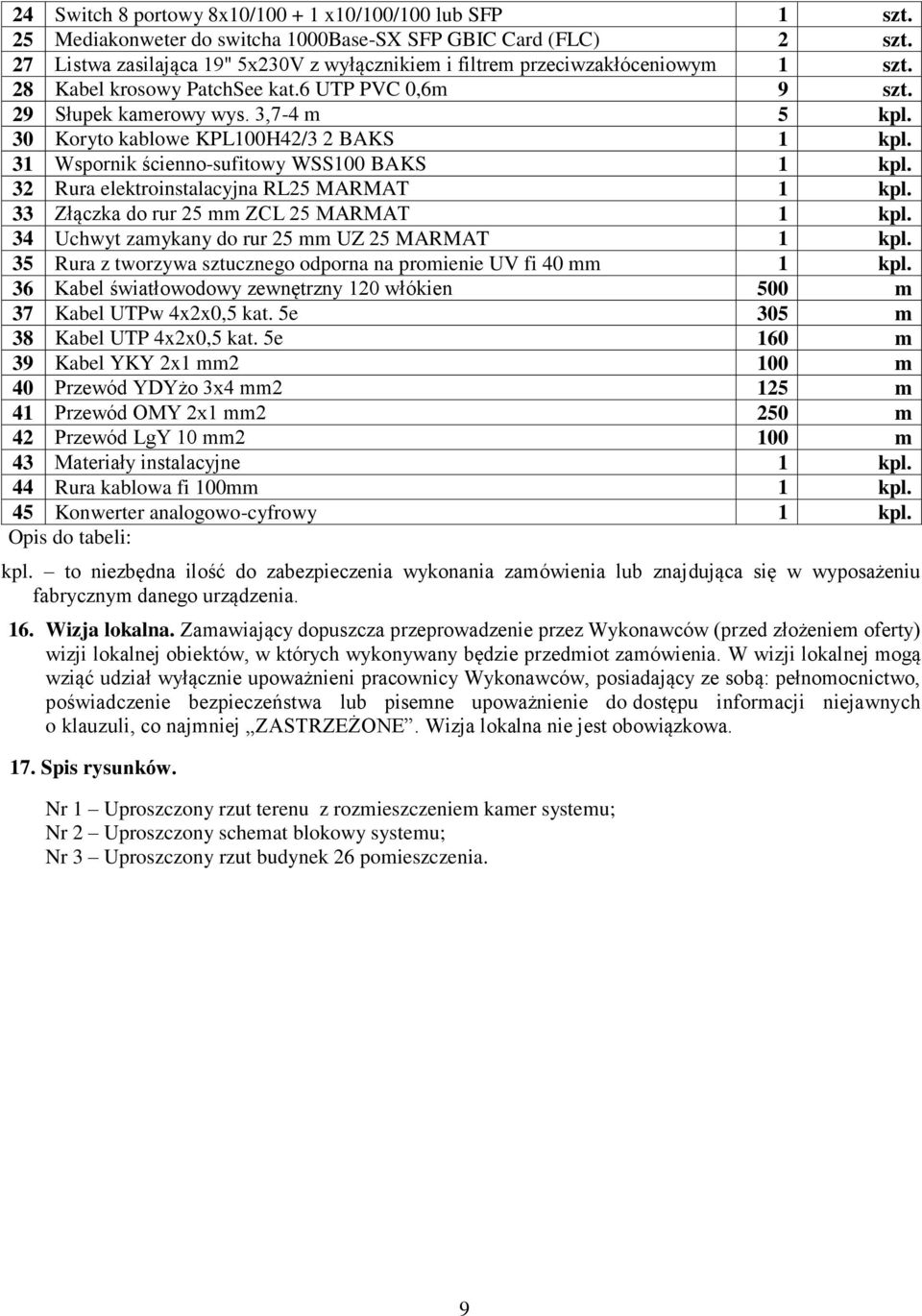

9 24 Switch 8 portowy 8x10/ x10/100/100 lub SFP 1 szt. 25 Mediakonweter do switcha 1000Base-SX SFP GBIC Card (FLC) 2 szt. 27 Listwa zasilająca 19" 5x230V z wyłącznikiem i filtrem przeciwzakłóceniowym 1 szt. 28 Kabel krosowy PatchSee kat.6 UTP PVC 0,6m 9 szt. 29 Słupek kamerowy wys. 3,7-4 m 5 kpl. 30 Koryto kablowe KPL100H42/3 2 BAKS 1 kpl. 31 Wspornik ścienno-sufitowy WSS100 BAKS 1 kpl. 32 Rura elektroinstalacyjna RL25 MARMAT 1 kpl. 33 Złączka do rur 25 mm ZCL 25 MARMAT 1 kpl. 34 Uchwyt zamykany do rur 25 mm UZ 25 MARMAT 1 kpl. 35 Rura z tworzywa sztucznego odporna na promienie UV fi 40 mm 1 kpl. 36 Kabel światłowodowy zewnętrzny 120 włókien 500 m 37 Kabel UTPw 4x2x0,5 kat. 5e 305 m 38 Kabel UTP 4x2x0,5 kat. 5e 160 m 39 Kabel YKY 2x1 mm2 100 m 40 Przewód YDYżo 3x4 mm2 125 m 41 Przewód OMY 2x1 mm2 250 m 42 Przewód LgY 10 mm2 100 m 43 Materiały instalacyjne 1 kpl. 44 Rura kablowa fi 100mm 1 kpl. 45 Konwerter analogowo-cyfrowy 1 kpl. Opis do tabeli: kpl. to niezbędna ilość do zabezpieczenia wykonania zamówienia lub znajdująca się w wyposażeniu fabrycznym danego urządzenia. 16. Wizja lokalna. Zamawiający dopuszcza przeprowadzenie przez Wykonawców (przed złożeniem oferty) wizji lokalnej obiektów, w których wykonywany będzie przedmiot zamówienia. W wizji lokalnej mogą wziąć udział wyłącznie upoważnieni pracownicy Wykonawców, posiadający ze sobą: pełnomocnictwo, poświadczenie bezpieczeństwa lub pisemne upoważnienie do dostępu informacji niejawnych o klauzuli, co najmniej ZASTRZEŻONE. Wizja lokalna nie jest obowiązkowa. 17. Spis rysunków. Nr 1 Uproszczony rzut terenu z rozmieszczeniem kamer systemu; Nr 2 Uproszczony schemat blokowy systemu; Nr 3 Uproszczony rzut budynek 26 pomieszczenia. 9

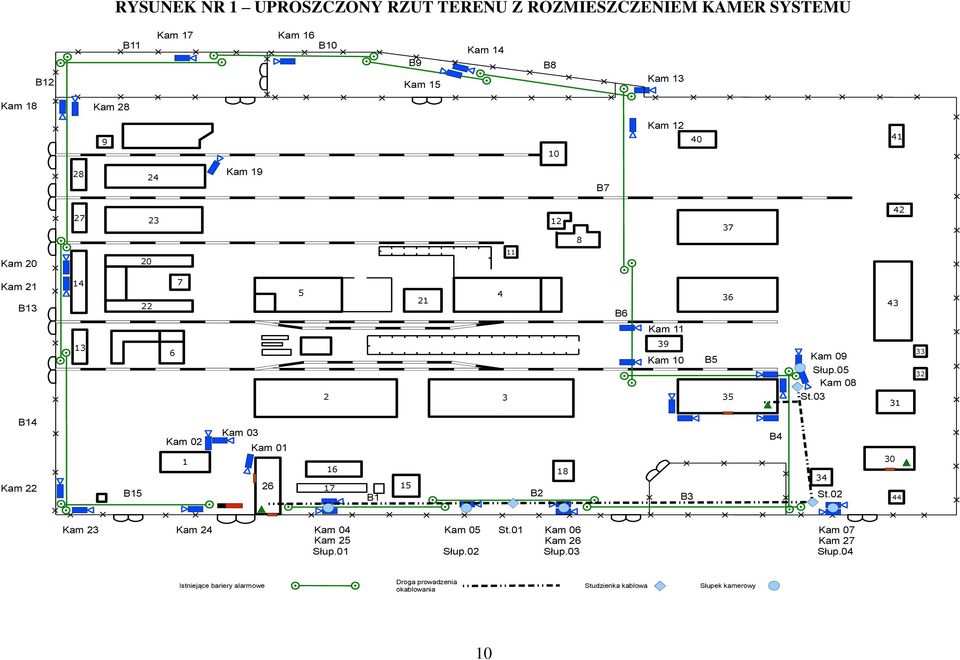

10 RYSUNEK NR 1 UPROSZCZONY RZUT TERENU Z ROZMIESZCZENIEM KAMER SYSTEMU B12 B11 Kam 17 Kam 16 B10 B9 Kam 15 Kam 14 B8 Kam 13 Kam 18 Kam Kam Kam 19 B Kam Kam 21 B B6 Kam Kam 10 B5 35 Kam 09 Słup.05 Kam 08 St B14 Kam 22 B15 Kam 02 1 Kam 03 Kam B1 15 B2 18 B3 B4 34 St Kam 23 Kam 24 Kam 04 Kam 05 St.01 Kam 06 Kam 07 Kam 25 Kam 26 Kam 27 Słup.01 Słup.02 Słup.03 Słup.04 Istniejące bariery alarmowe Droga prowadzenia okablowania Studzienka kablowa Słupek kamerowy 10

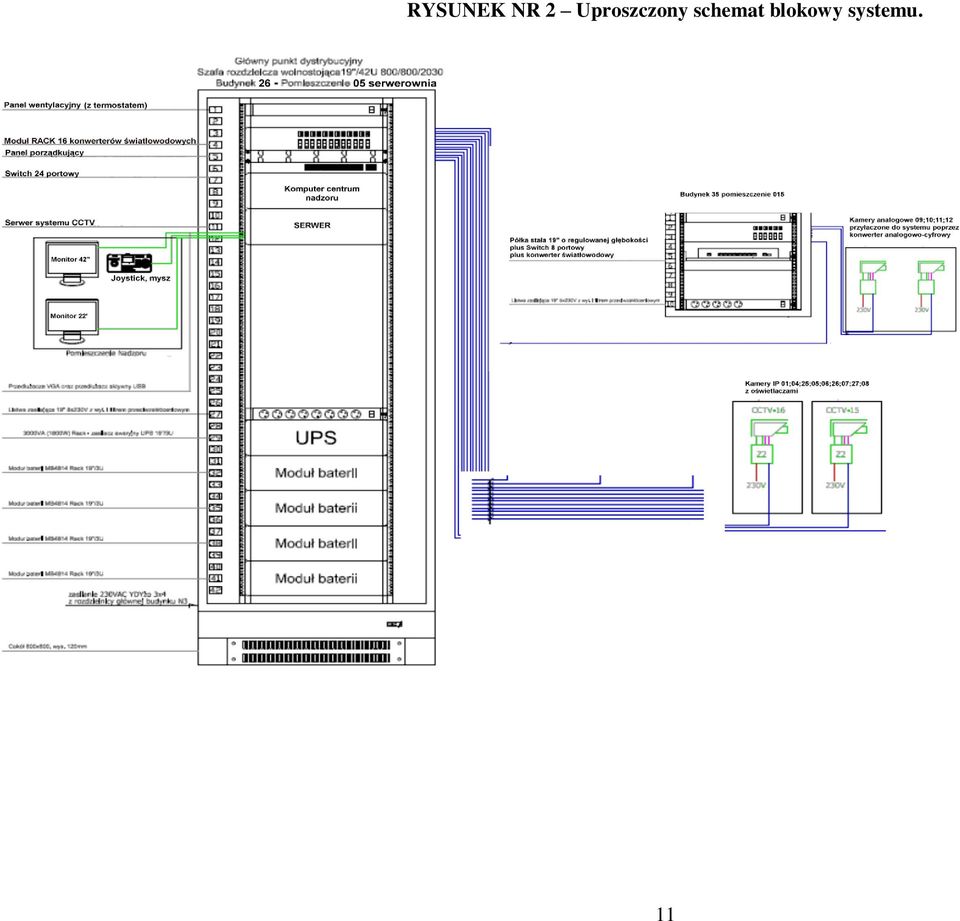

11 RYSUNEK NR 2 Uproszczony schemat blokowy systemu. 11

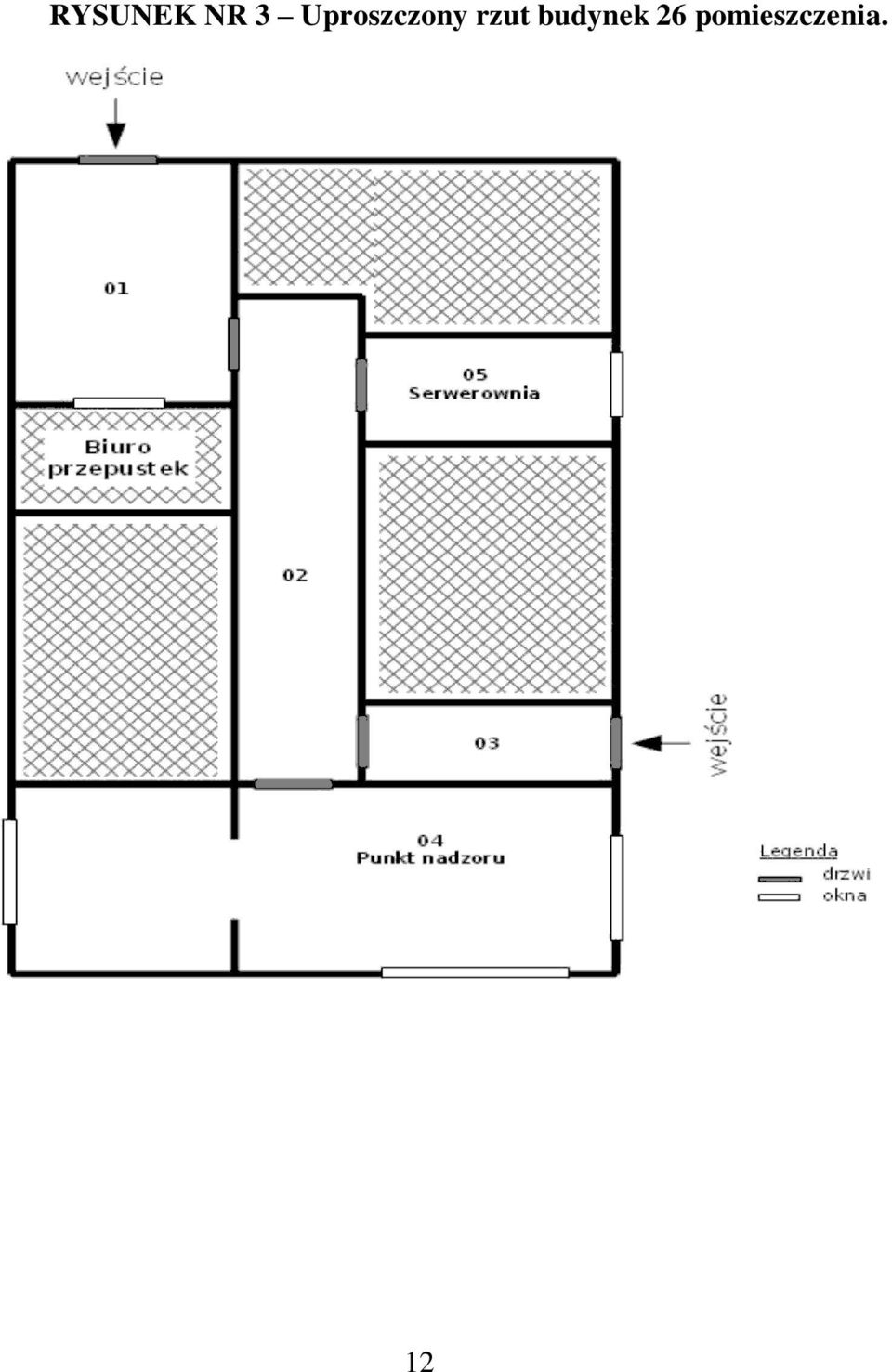

12 RYSUNEK NR 3 Uproszczony rzut budynek 26 pomieszczenia. 12
