PRZEDMIAR ROBÓT ELEKTRYCZNE USLUGI PROJEKTOWANIA I WYKONAWSTWA. Sierpień 2015r. Obiekt. Temat. Oświetlenie Drogowe

Transkrypt

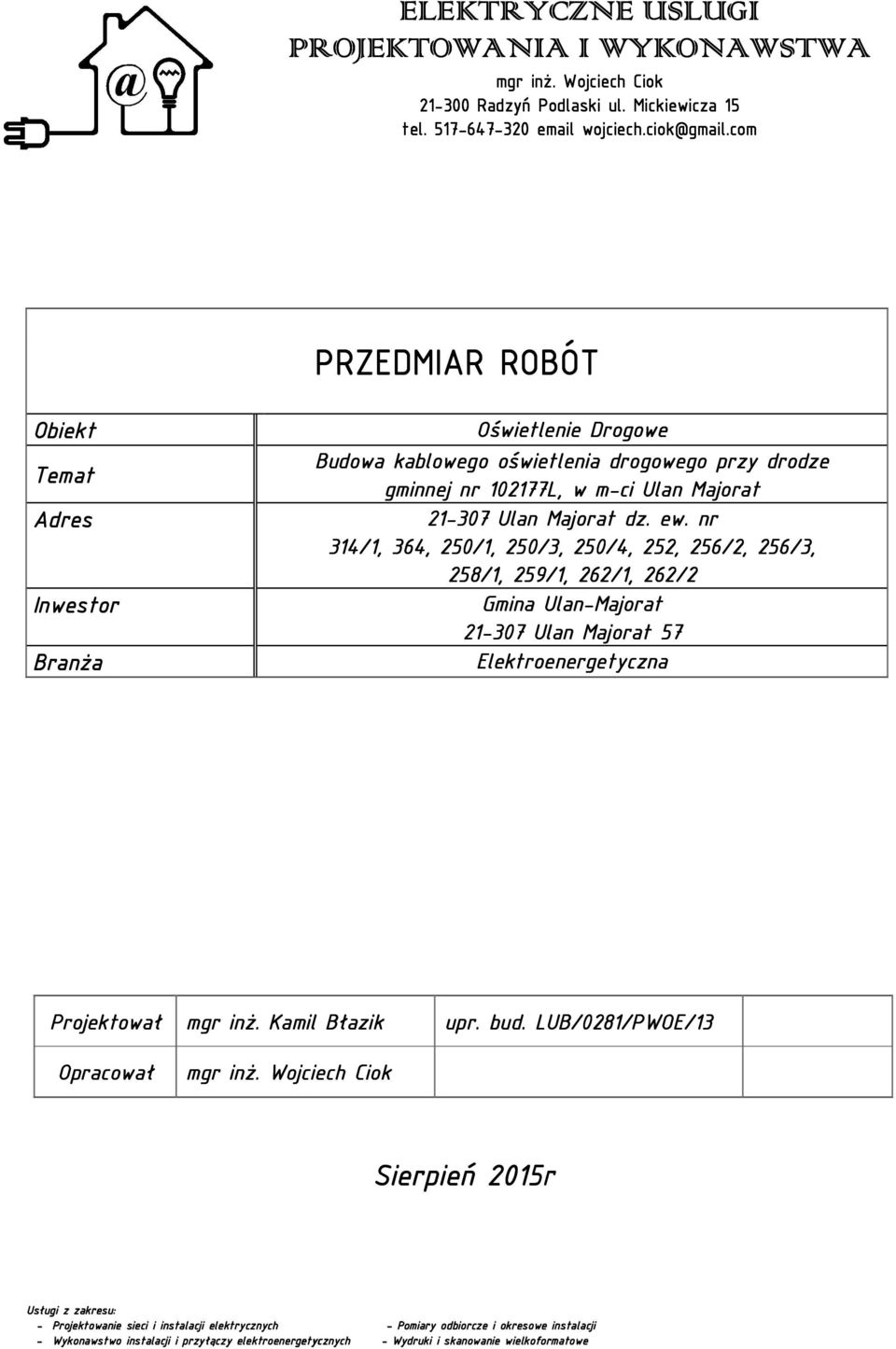

1 ELEKTRYCZNE USLUGI PROJEKTOWANIA I WYKONAWSTWA mgr inż. Wojciech Ciok Radzyń Podlaski ul. Mickiewicza 15 tel wojciech.ciok@gmail.com PRZEDMIAR ROBÓT Obiekt Oświetlenie Drogowe Temat drodze gminnej nr L, w m-ci Ulan Majorat Adres Ulan Majorat dz. ew. nr 314/1, 364, 250/1, 250/3, 250/4, 252, 256/2, 256/3, 258/1, 259/1, 262/1, 262/2 Inwestor Gmina Ulan-Majorat Ulan Majorat 57 Branża Elektroenergetyczna Projektował mgr inż. Kamil Błazik upr. bud. LUB/0281/PWOE/13 Opracował mgr inż. Wojciech Ciok Sierpień 2015r Usługi z zakresu: - Projektowanie sieci i instalacji elektrycznych - Wykonawstwo instalacji i przyłączy elektroenergetycznych - Pomiary odbiorcze i okresowe instalacji - Wydruki i skanowanie wielkoformatowe

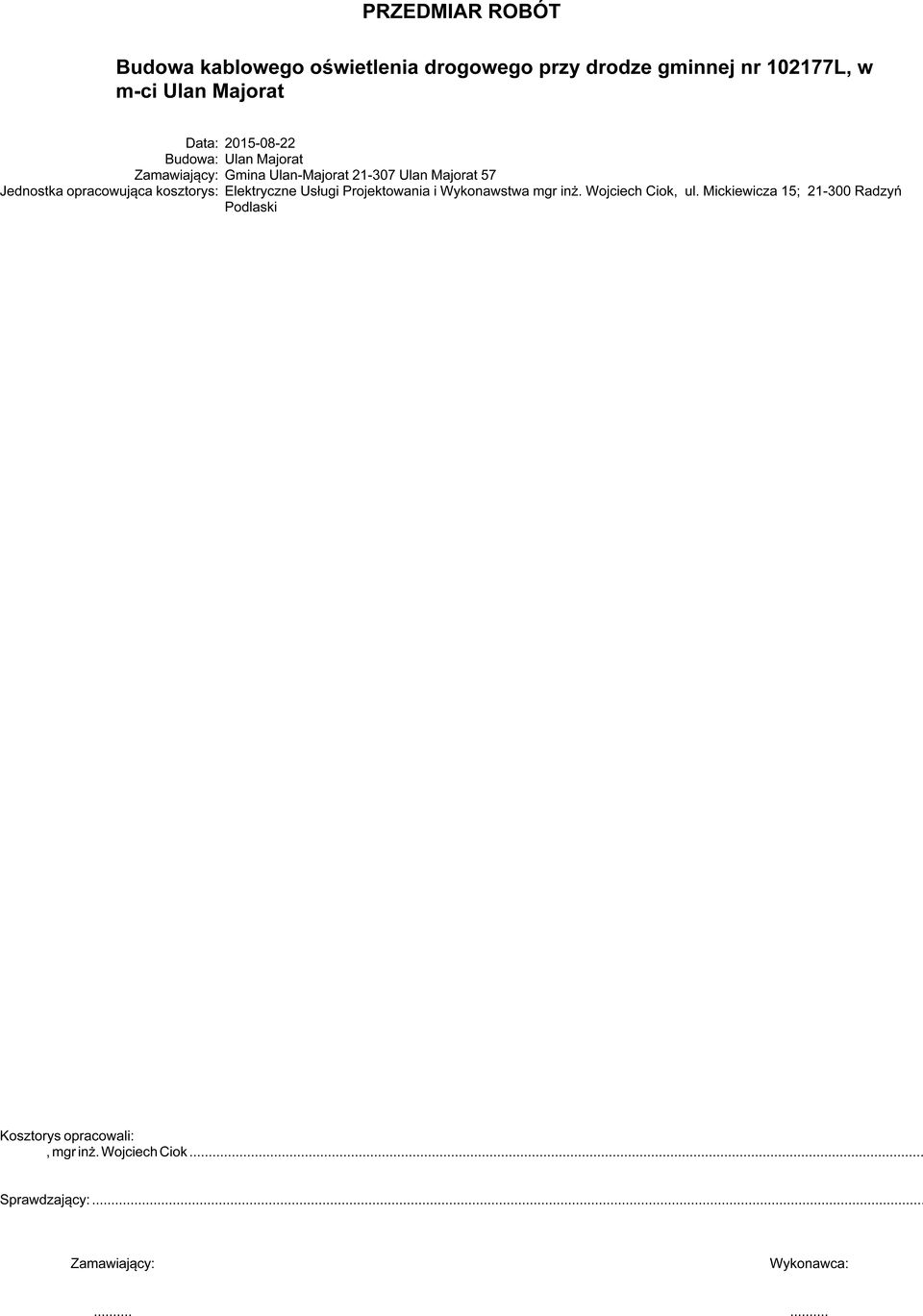

2 PRZEDMIAR ROBÓT drodze gminnej nr L, w m-ci Ulan Majorat Data: Budowa: Ulan Majorat Zamawiający: Gmina Ulan-Majorat Ulan Majorat 57 Jednostka opracowująca kosztorys: Elektryczne Usługi Projektowania i Wykonawstwa mgr inż. Wojciech Ciok, ul. Mickiewicza 15; Radzyń Podlaski Kosztorys opracowali:, mgr inż. Wojciech Ciok... Sprawdzający:... Zamawiający: Wykonawca:......

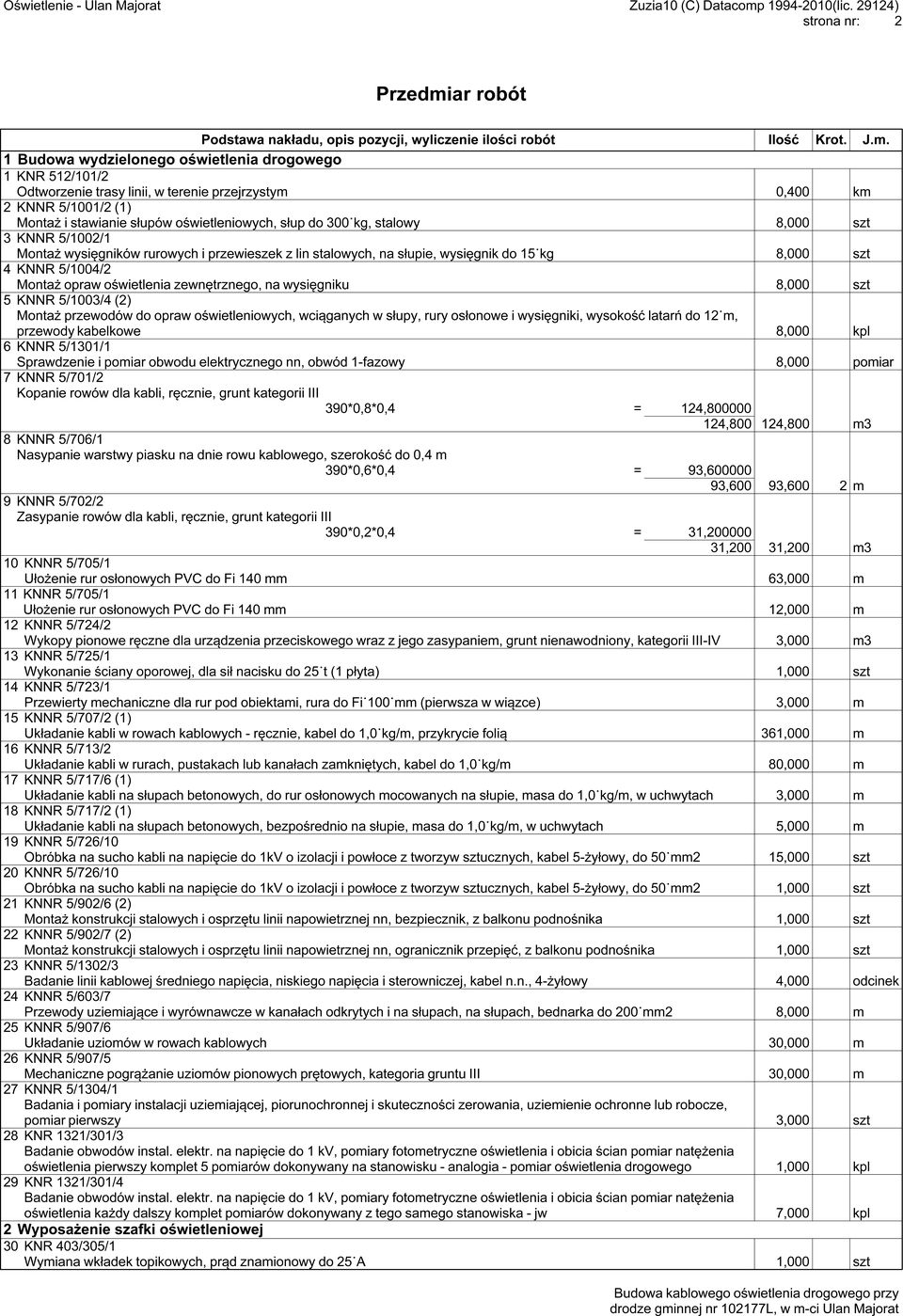

3 strona nr: 2 Przedmiar robót 1 Budowa wydzielonego oświetlenia drogowego Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m. 1 KNR 512/101/2 Odtworzenie trasy linii, w terenie przejrzystym 0,400 km 2 KNNR 5/1001/2 (1) Montaż i stawianie słupów oświetleniowych, słup do 300 kg, stalowy 8,000 szt 3 KNNR 5/1002/1 Montaż wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 15 kg 8,000 szt 4 KNNR 5/1004/2 Montaż opraw oświetlenia zewnętrznego, na wysięgniku 8,000 szt 5 KNNR 5/1003/4 (2) Montaż przewodów do opraw oświetleniowych, wciąganych w słupy, rury osłonowe i wysięgniki, wysokość latarń do 12 m, przewody kabelkowe 8,000 kpl 6 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy 8,000 pomiar 7 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III 390*0,8*0,4 = 124, , ,800 m3 8 KNNR 5/706/1 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,4 m 390*0,6*0,4 = 93, ,600 93,600 2 m 9 KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III 390*0,2*0,4 = 31, ,200 31,200 m3 10 KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm 63,000 m 11 KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm 12,000 m 12 KNNR 5/724/2 Wykopy pionowe ręczne dla urządzenia przeciskowego wraz z jego zasypaniem, grunt nienawodniony, kategorii III-IV 3,000 m3 13 KNNR 5/725/1 Wykonanie ściany oporowej, dla sił nacisku do 25 t (1 płyta) 1,000 szt 14 KNNR 5/723/1 Przewierty mechaniczne dla rur pod obiektami, rura do Fi 100 mm (pierwsza w wiązce) 3,000 m 15 KNNR 5/707/2 (1) Układanie kabli w rowach kablowych - ręcznie, kabel do 1,0 kg/m, przykrycie folią 361,000 m 16 KNNR 5/713/2 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 1,0 kg/m 80,000 m 17 KNNR 5/717/6 (1) Układanie kabli na słupach betonowych, do rur osłonowych mocowanych na słupie, masa do 1,0 kg/m, w uchwytach 3,000 m 18 KNNR 5/717/2 (1) Układanie kabli na słupach betonowych, bezpośrednio na słupie, masa do 1,0 kg/m, w uchwytach 5,000 m 19 KNNR 5/726/10 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 5-żyłowy, do 50 mm2 15,000 szt 20 KNNR 5/726/10 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 5-żyłowy, do 50 mm2 1,000 szt 21 KNNR 5/902/6 (2) Montaż konstrukcji stalowych i osprzętu linii napowietrznej nn, bezpiecznik, z balkonu podnośnika 1,000 szt 22 KNNR 5/902/7 (2) Montaż konstrukcji stalowych i osprzętu linii napowietrznej nn, ogranicznik przepięć, z balkonu podnośnika 1,000 szt 23 KNNR 5/1302/3 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 4-żyłowy 4,000 odcinek 24 KNNR 5/603/7 Przewody uziemiające i wyrównawcze w kanałach odkrytych i na słupach, na słupach, bednarka do 200 mm2 8,000 m 25 KNNR 5/907/6 Układanie uziomów w rowach kablowych 30,000 m 26 KNNR 5/907/5 Mechaniczne pogrążanie uziomów pionowych prętowych, kategoria gruntu III 30,000 m 27 KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, uziemienie ochronne lub robocze, pomiar pierwszy 3,000 szt 28 KNR 1321/301/3 Badanie obwodów instal. elektr. na napięcie do 1 kv, pomiary fotometryczne oświetlenia i obicia ścian pomiar natężenia oświetlenia pierwszy komplet 5 pomiarów dokonywany na stanowisku - analogia - pomiar oświetlenia drogowego 1,000 kpl 29 KNR 1321/301/4 Badanie obwodów instal. elektr. na napięcie do 1 kv, pomiary fotometryczne oświetlenia i obicia ścian pomiar natężenia oświetlenia każdy dalszy komplet pomiarów dokonywany z tego samego stanowiska - jw 7,000 kpl 2 Wyposażenie szafki oświetleniowej 30 KNR 403/305/1 Wymiana wkładek topikowych, prąd znamionowy do 25 A 1,000 szt

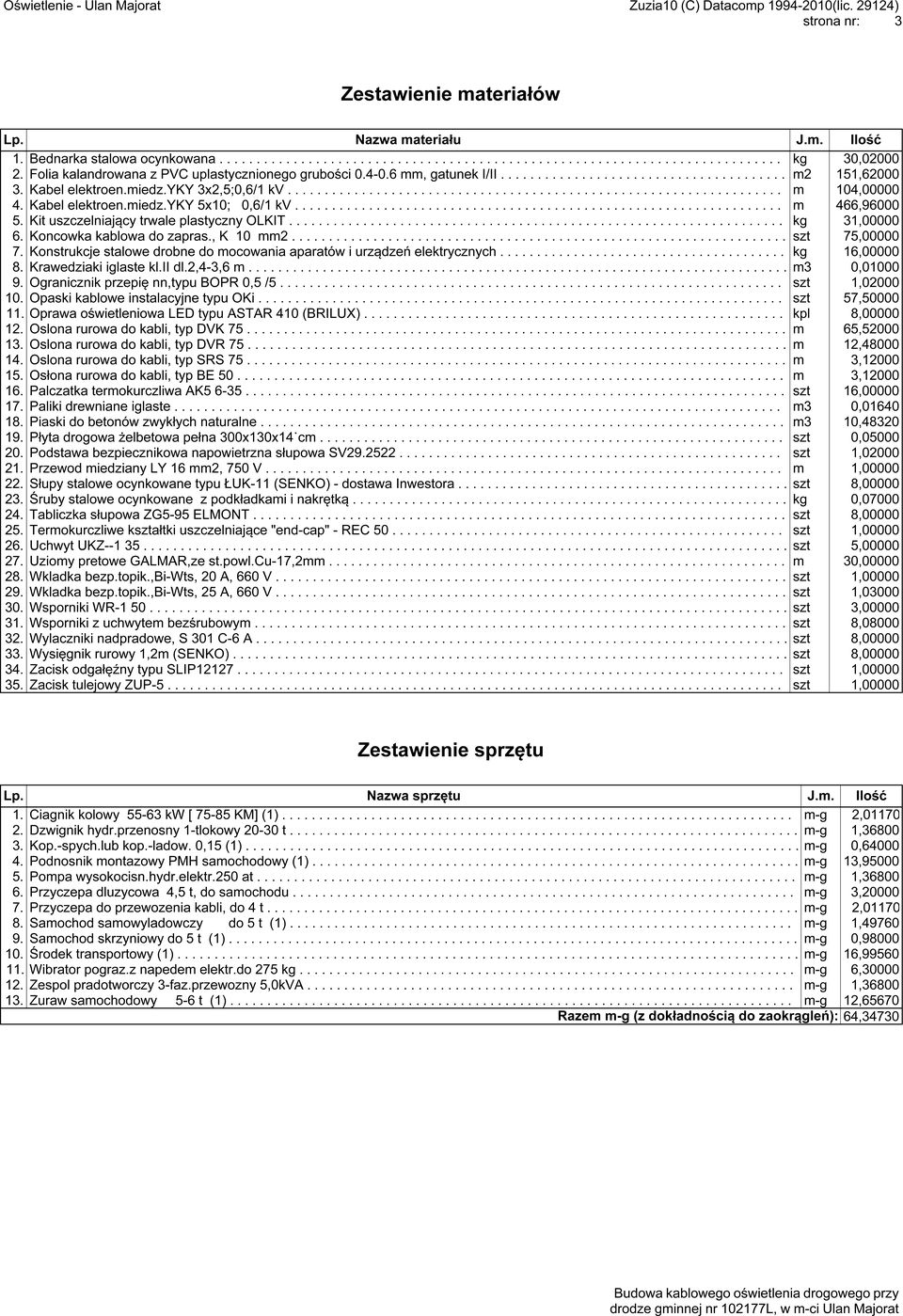

4 strona nr: 3 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Bednarka stalowa ocynkowana kg 30, Folia kalandrowana z PVC uplastycznionego grubości mm, gatunek I/II m2 151, Kabel elektroen.miedz.yky 3x2,5;0,6/1 kv m 104, Kabel elektroen.miedz.yky 5x10; 0,6/1 kv m 466, Kit uszczelniający trwale plastyczny OLKIT kg 31, Koncowka kablowa do zapras., K 10 mm szt 75, Konstrukcje stalowe drobne do mocowania aparatów i urządzeń elektrycznych kg 16, Krawedziaki iglaste kl.ii dl.2,4-3,6 m m3 0, Ogranicznik przepię nn,typu BOPR 0,5 / szt 1, Opaski kablowe instalacyjne typu OKi szt 57, Oprawa oświetleniowa LED typu ASTAR 410 (BRILUX) kpl 8, Oslona rurowa do kabli, typ DVK m 65, Oslona rurowa do kabli, typ DVR m 12, Oslona rurowa do kabli, typ SRS m 3, Osłona rurowa do kabli, typ BE m 3, Palczatka termokurczliwa AK szt 16, Paliki drewniane iglaste m3 0, Piaski do betonów zwykłych naturalne m3 10, Płyta drogowa żelbetowa pełna 300x130x14 cm szt 0, Podstawa bezpiecznikowa napowietrzna słupowa SV szt 1, Przewod miedziany LY 16 mm2, 750 V m 1, Słupy stalowe ocynkowane typu ŁUK-11 (SENKO) - dostawa Inwestora Śruby stalowe ocynkowane z podkładkami i nakrętką kg 0, Tabliczka słupowa ZG5-95 ELMONT Termokurczliwe kształtki uszczelniające "end-cap" - REC Uchwyt UKZ szt 5, Uziomy pretowe GALMAR,ze st.powl.cu-17,2mm m 30, Wkladka bezp.topik.,bi-wts, 20 A, 660 V Wkladka bezp.topik.,bi-wts, 25 A, 660 V szt 1, Wsporniki WR szt 3, Wsporniki z uchwytem bezśrubowym szt 8, Wylaczniki nadpradowe, S 301 C-6 A Wysięgnik rurowy 1,2m (SENKO) Zacisk odgałęźny typu SLIP Zacisk tulejowy ZUP Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Ciagnik kolowy kw [ KM] (1) m-g 2, Dzwignik hydr.przenosny 1-tlokowy t Kop.-spych.lub kop.-ladow. 0,15 (1) m-g 0, Podnosnik montazowy PMH samochodowy (1) m-g 13, Pompa wysokocisn.hydr.elektr.250 at Przyczepa dluzycowa 4,5 t, do samochodu m-g 3, Przyczepa do przewozenia kabli, do 4 t m-g 2, Samochod samowyladowczy do 5 t (1) m-g 1, Samochod skrzyniowy do 5 t (1) m-g 0, Środek transportowy (1) m-g 16, Wibrator pograz.z napedem elektr.do 275 kg m-g 6, Zespol pradotworczy 3-faz.przewozny 5,0kVA Zuraw samochodowy 5-6 t (1) m-g 12,65670 Razem m-g (z dokładnością do zaokrągleń): 64,34730

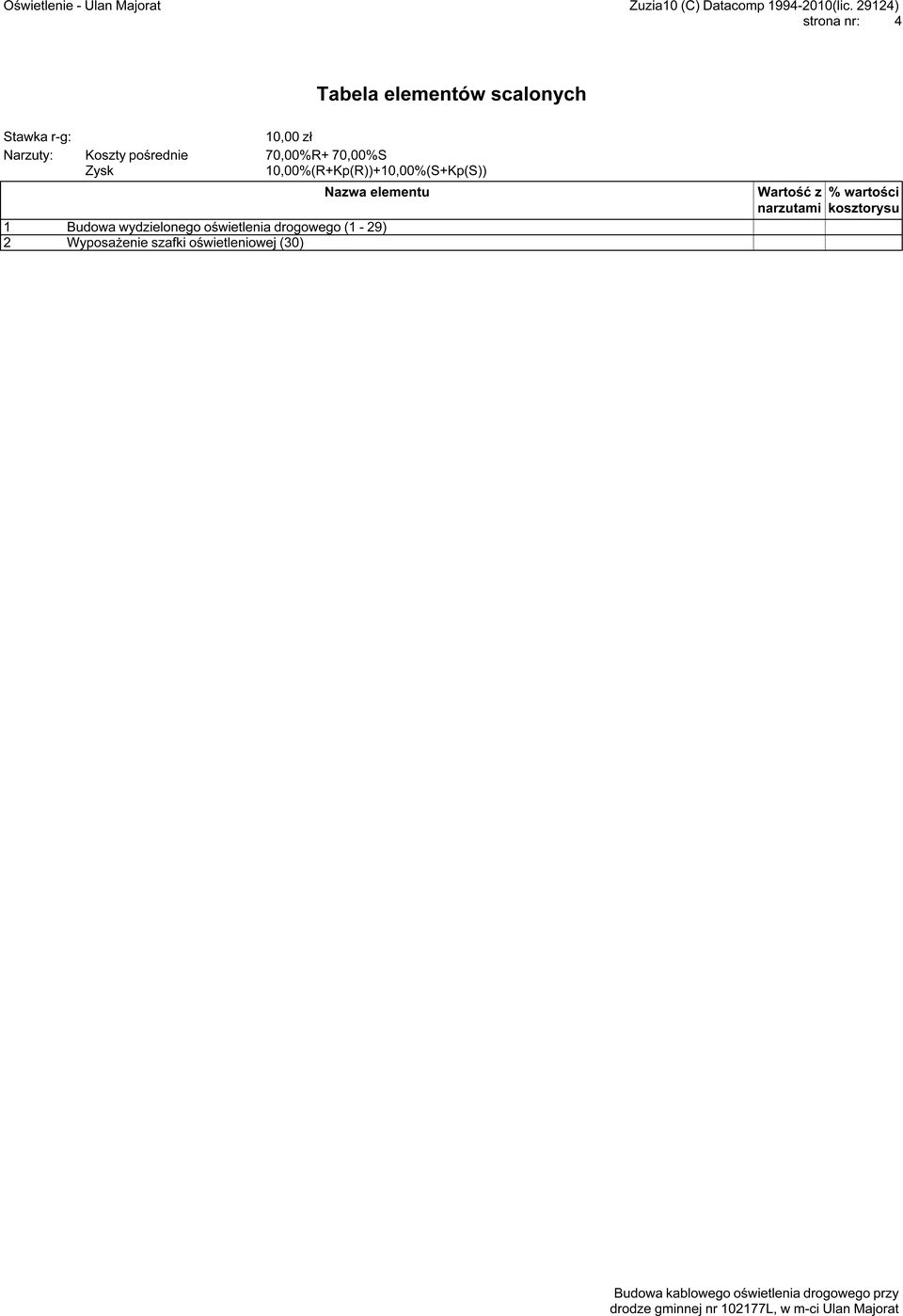

5 strona nr: 4 Tabela elementów scalonych Stawka r-g: 10,00 zł Narzuty: Koszty pośrednie 70,00%R+ 70,00%S Zysk 10,00%(R+Kp(R))+10,00%(S+Kp(S)) Nazwa elementu 1 Budowa wydzielonego oświetlenia drogowego (1-29) 2 Wyposażenie szafki oświetleniowej (30) Wartość z narzutami % wartości kosztorysu
