SZYBKI I PROSTY MONTAŻ BEZPIECZEŃSTWO FUNKCJONALNOŚĆ

Transkrypt

1 KATALOG PRODUKTOWY 2015

2 SZYBKI I PROSTY MONTAŻ Podłączenia z wartością dodaną Podłączenie samozaciskowe do 10AX Podłączenie śrubowe do 20A Schematy elektryczne naniesione na mechanizm Schowane łapki rozporowe Wyeliminowanie elementów elastycznych/sprężyn Nie kaleczą dłoni Nie kaleczą izolacji kabli w trakcie montażu mechanizmu Zwarty mechanizm Zwiększona przestrzeń na przewody Lepsze ułożenie przewodów wewnątrz puszki ściennej BEZPIECZEŃSTWO Pełna izolacja mechanizmu Wzrokowa kontrola położenia kabli wewnątrz mechanizmu Dostęp w celu przeprowadzenia kontroli napięcia bez koniecznościdemontażu mechanizmu Brak dostępu do elementów aktywnych FUNKCJONALNOŚĆ Łatwa regulacja ułożenia mechanizmu przy pomocy poziomicy i przyrządu montażowego (nr kat ) Zapewnienie prostoliniowości mechanizmów w przypadku montażu dwóch, trzech, czterech lub pięciu elementów Nakładka zabezpieczająca mechanizm (nr kat ) Element zabezpieczający mechanizm na czas malowania, tapetowania, czyszczenia oraz prac wykończeniowych 2

3 SCHEMAT DOBORU ELEMENTÓW SERII A B C WYBÓR NUMERU REFERENCYJNEGO Aby złożyć zamówienie, wystarczy wybrać: 1. Numer referencyjny mechanizmu o żądanym działaniu 2. Numer referencyjny ramki wybranej linii serii koloru wykończenia 3. Numer referencyjny klawisza/elementu centralnego, do wybranego mechanizmu w wybranej linii serii PRZYKŁAD Łącznik jednobiegunowy z serii Logus 90 A mechanizm, nr B ramka, nr XX C klawisz, nr XX WYBÓR KOLORU WYKOŃCZENIA Aby dokonać wyboru koloru wykończenia w wybranej serii, należy jedynie dodać dwuliterową końcówkę żądanego koloru wykończenia. W tym celu mogą się Państwo odwołać do naszego schematu koloru wykończenia lub naszych katalogów. PRZYKŁAD Łącznik jednobiegunowy z serii LOGUS 90 z wykończeniem stal nierdzewna / aluminium A mechanizm, nr B ramka, nr IA C klawisz, nr AL SCHEMAT KOLORU WYKOŃCZENIA BASE BR Biały MF Kość słoniowa AQUARELLA GE Lodowy PE Perłowy AL Aluminium IS Grafit NOWOŚĆ EG Antracyt EJ Złoty ANIMATO BB Biały / Biały MM Kość słoniowa / Kość słoniowa AA Aluminium / Aluminium AS Aluminium / Grafit BS Fioletowy / Grafit DG Zielony / Lodowy EE Lodowy / Lodowy JG Pomarańczowy / Lodowy PP Perłowy / Perłowy RG Żółty / Lodowy SS Grafit / Grafit TS Miedziany / Grafit VG Czerwony / Lodowy ZG Niebieski / Lodowy METALLO TP Tytan / Perłowy IA Stal nierdzewna /Aluminium OP Złoty / Perłowy QS Nikiel / Grafit US Aluminium / Grafit RS Chrom / Grafit CRYSTAL CG Szkło / Lodowy CP Szkło / Perłowy CA Szkło / Aluminium CS Szkło / Grafit EF Czarne szkło / Grafit ARBORE FP Buk / Perłowy JP Wiśnia / Perłowy MS Mahoń / Grafit NA Orzech włoski / Aluminium PETRA GG Granit / Lodowy GP Granit / Perłowy GA Granit / Aluminium GS Granit / Grafit 3

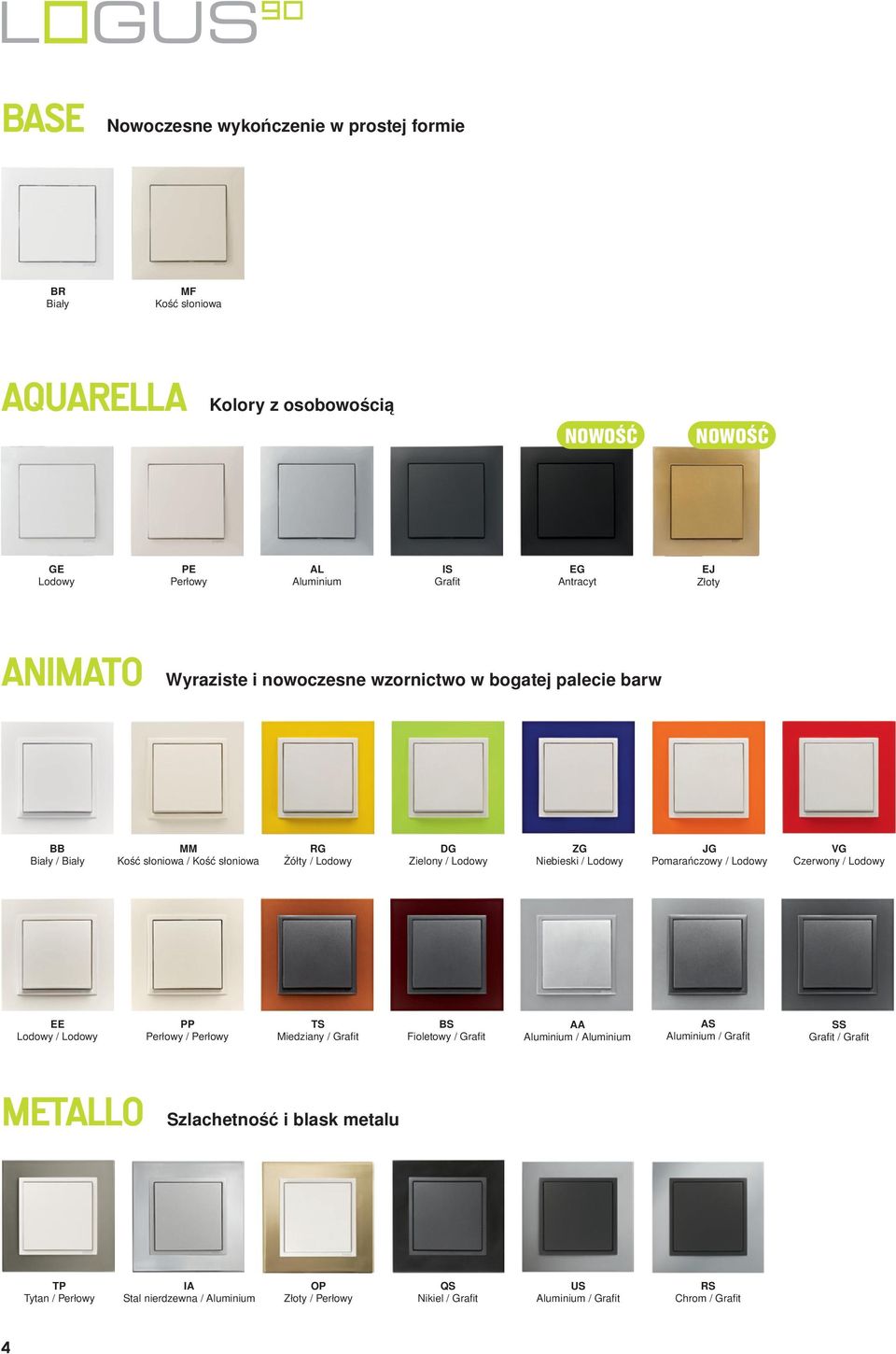

4 BASE Nowoczesne wykończenie w prostej formie BR Biały MF Kość słoniowa AQUARELLA Kolory z osobowością NOWOŚĆ NOWOŚĆ GE Lodowy PE Perłowy AL Aluminium IS Grafit EG Antracyt EJ Złoty ANIMATO Wyraziste i nowoczesne wzornictwo w bogatej palecie barw BB Biały / Biały MM Kość słoniowa / Kość słoniowa RG Żółty / Lodowy DG Zielony / Lodowy ZG Niebieski / Lodowy JG Pomarańczowy / Lodowy VG Czerwony / Lodowy EE Lodowy / Lodowy PP Perłowy / Perłowy TS Miedziany / Grafit BS Fioletowy / Grafit AA Aluminium / Aluminium AS Aluminium / Grafit SS Grafit / Grafit METALLO Szlachetność i blask metalu TP Tytan / Perłowy IA Stal nierdzewna / Aluminium OP Złoty / Perłowy QS Nikiel / Grafit US Aluminium / Grafit RS Chrom / Grafit 4

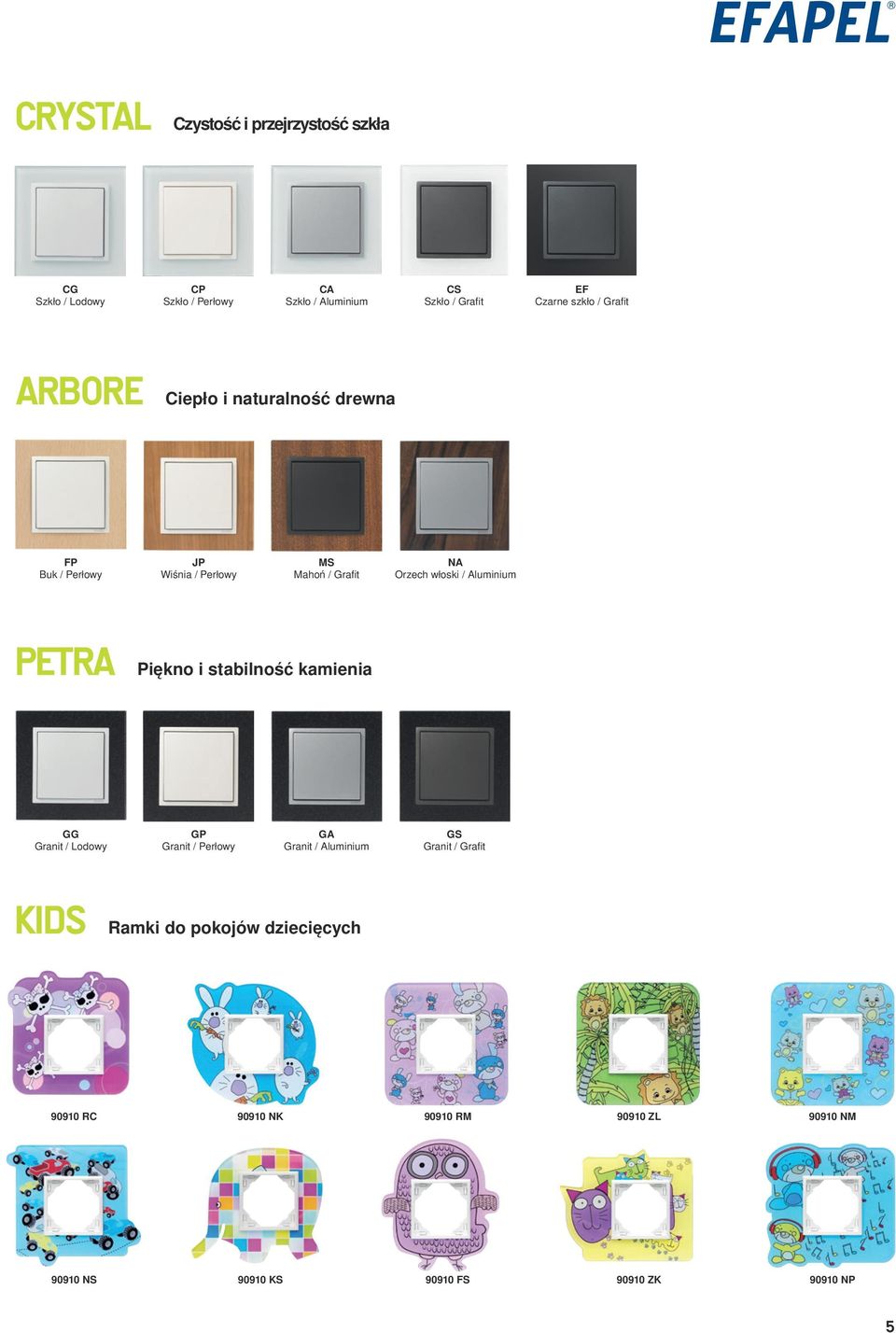

5 CRYSTAL Czystość i przejrzystość szkła CG Szkło / Lodowy CP Szkło / Perłowy CA Szkło / Aluminium CS Szkło / Grafit EF Czarne szkło / Grafit ARBORE Ciepło i naturalność drewna FP Buk / Perłowy JP Wiśnia / Perłowy MS Mahoń / Grafit NA Orzech włoski / Aluminium PETRA Piękno i stabilność kamienia GG Granit / Lodowy GP Granit / Perłowy GA Granit / Aluminium GS Granit / Grafit KIDS Ramki do pokojów dziecięcych RC NK RM ZL NM NS KS FS ZK NP 5

6 1. Łącznik 1-biegunowy 8. Łącznik zwierny z polem 2. Łącznik 2-biegunowy opisowym 3. Łącznik krzyżowy 4. Łącznik uniwersalny (1-biegunowy lub schodowy) 5. Łącznik uniwersalny (1-biegunowy lub schodowy) 20A 6. Łącznik zwierny 7. Łącznik zwierno-rozwierny 9. Łącznik zwierny z symbolem klucz 10. Łącznik zwierny z symbolem dzwonek 11. Łącznik zwierny z symbolem światło 12. Łącznik 1-biegunowy 13. Łącznik 2-biegunowy 14. Łącznik uniwersalny (1-biegunowy lub schodowy) 15. Łącznik zwierny 16. Łącznik krzyżowy 17. Łącznik zwierny z symbolem klucz 18. Łącznik zwierny z symbolem dzwonek 19. Łącznik 2-biegunowy z symbolem światło 20. Łącznik 2-biegunowy 20A z symbolami 0 i Łącznik seryjny 22. Łącznik seryjny 20A 23. Łącznik uniwersalny podwójny (seryjny schodowy) 24. Łącznik uniwersalny podwójny (seryjny schodowy) 20A 25. Łącznik zwierny podwójny 26. Łącznik zwierny/łącznik schodowy 27. Łącznik 3-klawiszowy 28. Łącznik żaluzjowy klawiszowy zwierny z elektryczną blokadą 29. Łącznik żaluzjowy klawiszowy zwierny do sterowania z kilku miejsc z elektryczną blokadą 30. Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą 31. Łącznik żaluzjowy klawiszowy z mechaniczną blokadą 32. Łącznik obrotowy zwierny żaluzjowy 16AX 33. Łącznik obrotowy pojedynczy 16A 34. Ściemniacz obrotowy 41. Łącznik na kartę hotelową do świetlówek 1-10V 35. Ściemniacz obrotowy W 36. Ściemniacz obrotowy elektroniczny 5-320W 37. Ściemniacz obrotowy W 38. Ściemniacz obrotowy 7-110W LED 39. Ściemniacz obrotowy W LED 40. Ściemniacz/regulator obrotów W 42. Łącznik pociągany na sznurek zwierny 43. Łącznik pociągany na sznurek schodowy 44. Łącznik na klucz zwierny 45. Łącznik na klucz 46. Łącznik czasowy z wyświetlaczem (jeden obwód) 47. Łącznik czasowy z wyświetlaczem (dwa obwody) 48. Moduł centralny sterowania żaluzji z podczerwienią 49. Moduł pojedynczy sterowania żaluzji z podczerwienią 50. Termostat z możliwością sterowania pilotem na podczerwień (do użycia z sondą do ogrzewania podłogowego nr kat ) 51. Termostat z programatorem czasowym (do użycia z sondą do ogrzewania podłogowego nr kat ) 52. Podtynkowy czujnik ruchu 1000W 53. Podtynkowy czujnik ruchu 400W 54. Zaślepka 55. Przyłącze kablowe/głośnikowe 3-kablowe 56. Przyłącze kablowe/głośnikowe 4-kablowe 57. Gniazdo głośnikowe z wtykami śrubowymi, bananowymi 58. Gniazdo pojedyncze bez uziemienia 6

7 59. Gniazdo pojedyncze z uziemieniem z zabezpieczeniem przed dziećmi Możliwe dodatkowe kolory elementu centralnego: czerwony VM, zielony VD, pomarańczowy LR 60. Gniazdo pojedyncze z uziemieniem z pokrywą z zabezpieczeniem przed dziećmi IP Gniazdo podwójne z uziemieniem z zabezpieczeniem przed dziećmi 62. Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem 63. Gniazdo RTV/SAT końcowe 64. Gniazdo RTV/SAT przelotowe-pośrednie 65. Gniazdo RTV/SAT przelotowe-ostatnie 66. Gniazdo SAT/SAT przelotowe (2-wyjściowe bez filtra) GKK00F 67. Gniazdo antenowe końcowe 68. Gniazdo antenowe przelotowe-pośrednie 69. Gniazdo antenowe przelotowe-ostatnie 70. Gniazdo RTV/2xSAT (4-wyjściowe) 71. Gniazdo multimedialne, antenowe RTV końcowe z modułem RJ Gniazdo multimedialne, RTV/SAT końcowe z modułem RJ45 i światłowodowym SC APC 73. Gniazdo multimedialne, RTV/SAT końcowe z modułem RJ Gniazdo multimedialne, RTV/SAT końcowe z modułem 2xRJ Gniazdo telefoniczne pojedyncze RJ Gniazdo komputerowe pojedyncze kat. 6 UTP (nieekranowane) 77. Gniazdo komputerowe pojedyncze kat. 6 FTP (ekranowane) 78. Gniazdo telefoniczne podwójne RJ Gniazdo komputerowe podwójne kat. 6 UTP (nieekranowane) 80. Gniazdo komputerowe podwójne kat. 6 FTP (ekranowane) 81. Wejście 1-kanałowe do centralnego sterownika dźwięku, do podłączenia innych źródeł dźwięku 82. Wejście 3-kanałowe do centralnego sterownika dźwięku, do podłączenia innych źródeł dźwięku 83. Centralny sterownik dźwięku 1-kanałowy, stereo z radiem FM 84. Sterownik dźwięku 1-kanałowy 86. Głośnik 2, 32 Ohm stereo z radiem FM. Alarm, 87. Dzwonek 230V~ 50Hz możliwość sterowania pilotem 85. Sterownik dźwięku 1-kanałowy stereo z radiem FM. Alarm, gniazdo słuchawkowe oraz AUX 88. Czterokrotny przycisk sensorowy niskonapięciowy 12V - 50mA / 32V - 18mA 89. Łącznik radiowy 2-kanałowy 90. Łącznik radiowy 4-kanałowy 91. Radiowy regulator temperatury z wyświetlaczem 92. Radiowy naścienny pilot do rolet COSMO L1 1-kanałowy 93. Radiowy naścienny pilot do rolet COSMO L5 5-kanałowy 7

8 94. Ramka pojedyncza 95. Ramka podwójna 96. Ramka potrójna 97. Ramka poczwórna 98. Ramka pięciokrotna SERIE: BASE, AQUARELLA SERIE: ANIMATO, METALLO, CRYSTAL, ARBORE, PETRA W seriach BASE i AQUARELLA występują ramki od pojedynczej do pięciokrotnej. W serii BASE występuje puszka natynkowa pojedyncza nr kat W seriach ANIMATO, METALLO, CRYSTAL, ARBORE i PETRA występują ramki od pojedynczej do czterokrotnej. 8

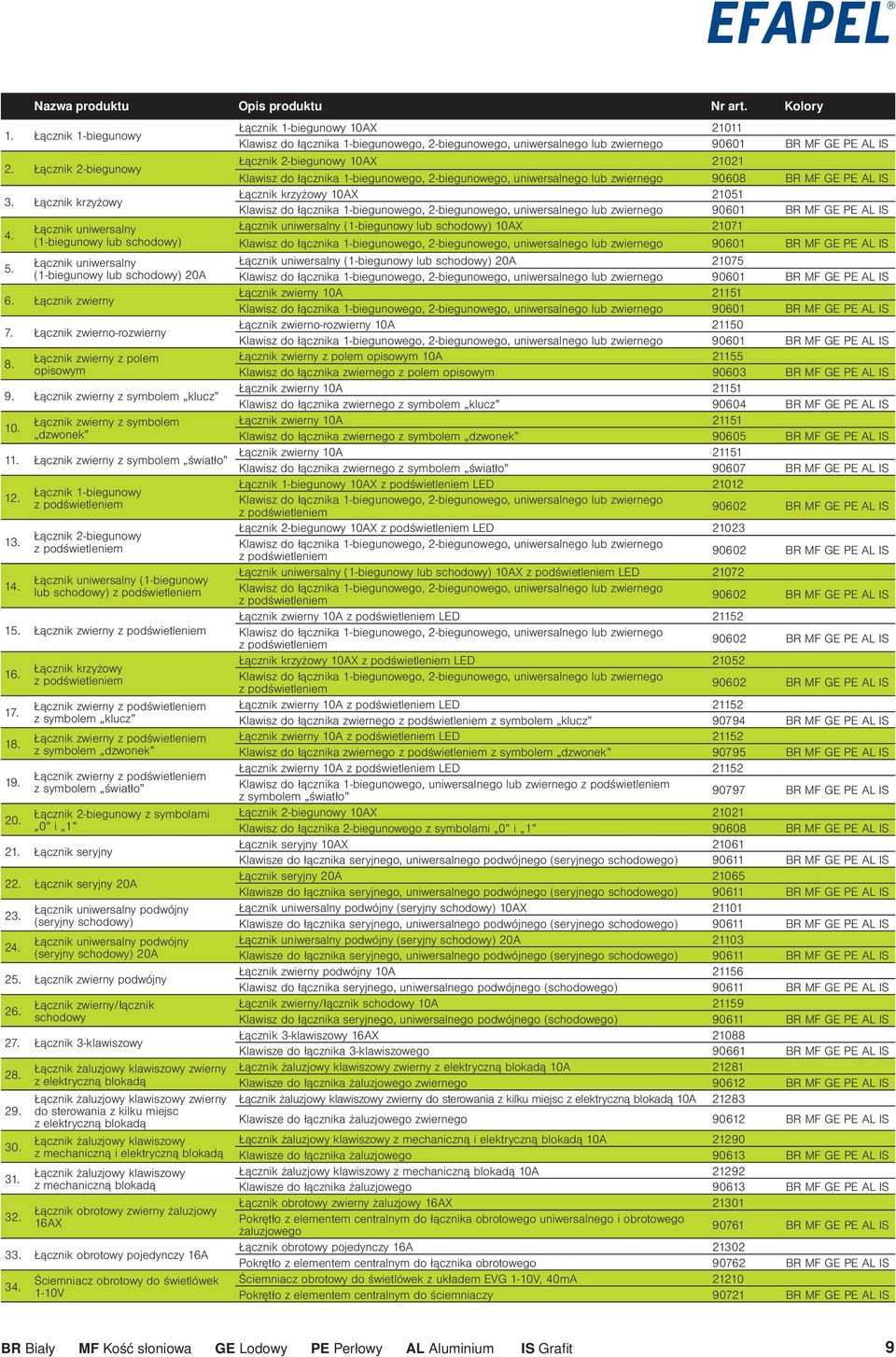

9 Nazwa produktu Opis produktu Nr art. Kolory 1. Łącznik 1-biegunowy Łącznik 1-biegunowy 10AX Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 2. Łącznik 2-biegunowy Łącznik 2-biegunowy 10AX Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 3. Łącznik krzyżowy Łącznik krzyżowy 10AX Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 4. Łącznik uniwersalny Łącznik uniwersalny (1-biegunowy lub schodowy) 10AX (1-biegunowy lub schodowy) Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 5. Łącznik uniwersalny Łącznik uniwersalny (1-biegunowy lub schodowy) 20A (1-biegunowy lub schodowy) 20A Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 6. Łącznik zwierny Łącznik zwierny 10A Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 7. Łącznik zwierno-rozwierny Łącznik zwierno-rozwierny 10A Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 8. Łącznik zwierny z polem Łącznik zwierny z polem opisowym 10A opisowym Klawisz do łącznika zwiernego z polem opisowym BR MF GE PE AL IS 9. Łącznik zwierny z symbolem klucz Łącznik zwierny 10A Klawisz do łącznika zwiernego z symbolem klucz BR MF GE PE AL IS 10. Łącznik zwierny z symbolem Łącznik zwierny 10A dzwonek Klawisz do łącznika zwiernego z symbolem dzwonek BR MF GE PE AL IS 11. Łącznik zwierny z symbolem światło Łącznik zwierny 10A Klawisz do łącznika zwiernego z symbolem światło BR MF GE PE AL IS 12. Łącznik 1-biegunowy 10AX LED Łącznik 1-biegunowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 13. Łącznik 2-biegunowy 10AX LED Łącznik 2-biegunowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 14. Łącznik uniwersalny (1-biegunowy lub schodowy) 10AX LED Łącznik uniwersalny (1-biegunowy lub schodowy) Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS Łącznik zwierny 10A LED Łącznik zwierny Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 16. Łącznik krzyżowy 10AX LED Łącznik krzyżowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego BR MF GE PE AL IS 17. Łącznik zwierny Łącznik zwierny 10A LED z symbolem klucz Klawisz do łącznika zwiernego z symbolem klucz BR MF GE PE AL IS 18. Łącznik zwierny Łącznik zwierny 10A LED z symbolem dzwonek Klawisz do łącznika zwiernego z symbolem dzwonek BR MF GE PE AL IS 19. Łącznik zwierny 10A LED Łącznik zwierny z symbolem światło Klawisz do łącznika 1-biegunowego, uniwersalnego lub zwiernego z symbolem światło BR MF GE PE AL IS 20. Łącznik 2-biegunowy z symbolami Łącznik 2-biegunowy 10AX i 1 Klawisz do łącznika 2-biegunowego z symbolami 0 i BR MF GE PE AL IS 21. Łącznik seryjny Łącznik seryjny 10AX Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) BR MF GE PE AL IS 22. Łącznik seryjny 20A Łącznik seryjny 20A Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) BR MF GE PE AL IS 23. Łącznik uniwersalny podwójny Łącznik uniwersalny podwójny (seryjny schodowy) 10AX (seryjny schodowy) Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) BR MF GE PE AL IS 24. Łącznik uniwersalny podwójny Łącznik uniwersalny podwójny (seryjny schodowy) 20A (seryjny schodowy) 20A Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) BR MF GE PE AL IS 25. Łącznik zwierny podwójny Łącznik zwierny podwójny 10A Klawisz do łącznika seryjnego, uniwersalnego podwójnego (schodowego) BR MF GE PE AL IS 26. Łącznik zwierny/łącznik Łącznik zwierny/łącznik schodowy 10A schodowy Klawisz do łącznika seryjnego, uniwersalnego podwójnego (schodowego) BR MF GE PE AL IS 27. Łącznik 3-klawiszowy Łącznik 3-klawiszowy 16AX Klawisze do łącznika 3-klawiszowego BR MF GE PE AL IS 28. Łącznik żaluzjowy klawiszowy zwierny Łącznik żaluzjowy klawiszowy zwierny z elektryczną blokadą 10A z elektryczną blokadą Klawisze do łącznika żaluzjowego zwiernego BR MF GE PE AL IS Łącznik żaluzjowy klawiszowy zwierny Łącznik żaluzjowy klawiszowy zwierny do sterowania z kilku miejsc z elektryczną blokadą 10A do sterowania z kilku miejsc z elektryczną blokadą Klawisze do łącznika żaluzjowego zwiernego BR MF GE PE AL IS 30. Łącznik żaluzjowy klawiszowy Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą 10A z mechaniczną i elektryczną blokadą Klawisze do łącznika żaluzjowego BR MF GE PE AL IS 31. Łącznik żaluzjowy klawiszowy Łącznik żaluzjowy klawiszowy z mechaniczną blokadą 10A z mechaniczną blokadą Klawisze do łącznika żaluzjowego BR MF GE PE AL IS 32. Łącznik obrotowy zwierny żaluzjowy 16AX Łącznik obrotowy zwierny żaluzjowy 16AX Pokrętło z elementem centralnym do łącznika obrotowego uniwersalnego i obrotowego żaluzjowego BR MF GE PE AL IS 33. Łącznik obrotowy pojedynczy 16A Łącznik obrotowy pojedynczy 16A Pokrętło z elementem centralnym do łącznika obrotowego BR MF GE PE AL IS 34. Ściemniacz obrotowy do świetlówek Ściemniacz obrotowy do świetlówek z układem EVG 1-10V, 40mA V Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS BR Biały MF Kość słoniowa GE Lodowy PE Perłowy AL Aluminium IS Grafit 9

10 35. Ściemniacz obrotowy W 36. Ściemniacz obrotowy elektroniczny 5-320W 37. Ściemniacz obrotowy W 38. Ściemniacz obrotowy 7-110W LED 39. Ściemniacz obrotowy W LED 40. Ściemniacz/regulator obrotów W 41. Łącznik na kartę hotelową 42. Łącznik pociągany na sznurek zwierny 43. Łącznik pociągany na sznurek schodowy 44. Łącznik na klucz zwierny 45. Łącznik na klucz Łącznik czasowy z wyświetlaczem (jeden obwód) Łącznik czasowy z wyświetlaczem (dwa obwody) Moduł centralny sterowania żaluzji z podczerwienią Moduł pojedynczy sterowania żaluzji z podczerwienią Termostat z możliwością sterowania pilotem na podczerwień (do użycia z sondą do ogrzewania podłogowego nr kat ) Termostat z programatorem czasowym (do użycia z sondą do ogrzewania podłogowego nr kat ) 52. Podtynkowy czujnik ruchu 1000W 53. Podtynkowy czujnik ruchu 400W 54. Zaślepka Przyłącze kablowe/głośnikowe 3-kablowe Przyłącze kablowe/głośnikowe 4-kablowe Gniazdo głośnikowe z wtykami śrubowymi, bananowymi 58. Gniazdo pojedyncze bez uziemienia Gniazdo pojedyncze z uziemieniem z zabezpieczeniem przed dziećmi Gniazdo pojedyncze z uziemieniem z pokrywą z zabezpieczeniem przed dziećmi IP44 Gniazdo podwójne z uziemieniem z zabezpieczeniem przed dziećmi Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem 63. Gniazdo RTV/SAT końcowe Nazwa produktu Opis produktu Nr art. Kolory Gniazdo RTV/SAT przelotowe -pośrednie Gniazdo RTV/SAT przelotowe-ostatnie Gniazdo SAT/SAT przelotowe (2-wyjściowe bez filtra) GKK00F Ściemniacz obrotowy (schodowy) W, do żarówek i halogenów 230V R oraz żarówek halogenowych 12V zasilanych transformatorem konwencjonalnym RL Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Ściemniacz obrotowy (schodowy) elektroniczny 5-320W do żarówek i halogenów 230V R oraz żarówek halogenowych 12V zasilanych transformatorem elektronicznym RC Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Ściemniacz obrotowy (schodowy) elektroniczny W do żarówek i halogenów 230V R oraz żarówek halogenowych 12V zasilanych transformatorem elektronicznym RC Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Ściemniacz obrotowy (schodowy) elektroniczny 7-110W do żarówek i halogenów 230V R, żarówek halogenowych 12V zasilanych transformatorem konwencjonalnym RL oraz źródeł światła typu LED 12V RC Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Ściemniacz obrotowy (schodowy) elektroniczny W do żarówek i halogenów 230V R, żarówek halogenowych 12V zasilanych transformatorem elektronicznym RC oraz źródeł światła typu LED do 150W/12V RC Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Ściemniacz obrotowy (schodowy) elektroniczny W do żarówek i halogenów 230V R oraz regulator obrotów 600VA Pokrętło z elementem centralnym do ściemniaczy BR MF GE PE AL IS Łącznik na kartę hotelową 10AX Element centralny do łącznika na kartę hotelową BR MF GE PE AL IS Łącznik pociągany na sznurek zwierny 10A Element centralny do łącznika pociąganego na sznurek BR MF GE PE AL IS Łącznik pociągany na sznurek schodowy 10AX Element centralny do łącznika pociąganego na sznurek BR MF GE PE AL IS Łącznik na klucz zwierny 10A Element centralny do łącznika na klucz BR MF GE PE AL IS Łącznik schodowy na klucz 10AX Element centralny do łącznika na klucz BR MF GE PE AL IS Łącznik czasowy z wyświetlaczem 16A (jeden obwód) Element centralny do łącznika czasowego z wyświetlaczem (jeden obwód) BR MF GE PE AL IS Łącznik czasowy z wyświetlaczem 6A+6A (dwa obwody) Element centralny do łącznika czasowego z wyświetlaczem (dwa obwody) BR MF GE PE AL IS Moduł centralny sterowania żaluzji z podczerwienią 6A Element centralny do modułu centralnego sterowania żaluzji z podczerwienią BR MF GE PE AL IS Moduł pojedynczy/lokalny sterowania żaluzji z podczerwienią 6A Element centralny do modułu pojedynczego sterowania żaluzji z podczerwienią BR MF GE PE AL IS Termostat z możliwością sterowania pilotem na podczerwień do ogrzewania/chłodzenia tradycyjnego i ogrzewania podłogowego 16A Element centralny do termostatu ze sterowaniem pilotem na podczerwień BR MF GE PE AL IS Termostat z programatorem czasowym do ogrzewania/chłodzenia tradycyjnego i ogrzewania podłogowego 16A Element centralny do termostatu z programatorem czasowym BR MF GE PE AL IS Podtynkowy czujnik ruchu W Element centralny do podtynkowych czujników ruchu BR MF GE PE AL IS Podtynkowy czujnik ruchu 0-400W Element centralny do podtynkowych czujników ruchu BR MF GE PE AL IS Element mocujący do zaślepki Element centralny do zaślepki BR MF GE PE AL IS Przyłącze kablowe/głośnikowe 3-kablowe 3x2,5 mm Element centralny do przyłącza kablowego/głośnikowego BR MF GE PE AL IS Przyłącze kablowe/głośnikowe 4-kablowe 4x2,5 mm Element centralny do przyłącza kablowego/głośnikowego BR MF GE PE AL IS Gniazdo głośnikowe z wtykami śrubowymi, bananowymi Element centralny do gniazda głośnikowego z wtykami śrubowymi, bananowymi BR MF GE PE AL IS Gniazdo pojedyncze bez uziemienia 16A Element centralny do gniazda pojedynczego bez uziemienia BR MF GE PE AL IS Gniazdo pojedyncze z uziemieniem 2P+Z, 16A (zaciski śrubowe) Element centralny do gniazda z uziemieniem z zabezpieczeniem przed dziećmi BR MF GE PE AL IS Gniazdo pojedyncze z uziemieniem 2P+Z, 16A (zaciski śrubowe) Element centralny do gniazda z uziemieniem z pokrywą, z zabezpieczeniem przed dziećmi IP BR MF GE PE AL IS Gniazdo podwójne z uziemieniem 2x2P+Z, 16A (zaciski śrubowe) Element centralny do gniazda podwójnego z uziemieniem z zabezpieczeniem przed dziećmi BR MF GE PE AL IS Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem, 2P+Z, 16A VM Pierścień adaptujący do modułów 45x VM Gniazdo antenowe RTV/SAT końcowe Element centralny do gniazda antenowego 3-wyjściowego BR MF GE PE AL IS Gniazdo antenowe RTV/SAT przelotowe-pośrednie Element centralny do gniazda antenowego 3-wyjściowego BR MF GE PE AL IS Gniazdo antenowe RTV/SAT przelotowe-ostatnie Element centralny do gniazda antenowego 3-wyjściowego BR MF GE PE AL IS Gniazdo antenowe satelitarne przelotowe (2-wyjściowe bez filtra) GKK00F Element centralny do gniazda antenowego 2-wyjściowego RTV BR MF GE PE AL IS 10 BR Biały MF Kość słoniowa GE Lodowy PE Perłowy AL Aluminium IS Grafit

11 67. Gniazdo antenowe końcowe Gniazdo antenowe przelotowe-pośrednie Gniazdo antenowe przelotowe-ostatnie 70. Gniazdo RTV/2xSAT (4-wyjściowe) 71. Nazwa produktu Opis produktu Nr art. Kolory Gniazdo multimedialne, antenowe RTV końcowe z modułem RJ45 Gniazdo multimedialne, RTV/SAT końcowe z modułem RJ45 i światłowodowym SC APC Gniazdo antenowe końcowe RTV Element centralny do gniazda antenowego 21533, oraz BR MF GE PE AL IS Gniazdo antenowe przelotowe-pośrednie RTV Element centralny do gniazda antenowego 21533, oraz BR MF GE PE AL IS Gniazdo antenowe przelotowe-ostatnie RTV Element centralny do gniazda antenowego 21533, oraz BR MF GE PE AL IS Gniazdo RTV 2xSAT (4-wyjściowe) EFP Element centralny do gniazda antenowego 4-wyjściowego RTV/2xSAT (manufaktura) BR MF GE PE AL IS Gniazdo multimedialne antenowe końcowe z modułem RJ45 kat Element centralny do gniazda multimedialnego BR MF GE PE AL IS Gniazdo multimedialne, antenowe/satelitarne końcowe RTV/SAT z modułem RJ45 kat. 6 z modułem światłowodowym SC APC Element centralny do gniazda multimedialnego oraz BR MF GE PE AL IS 73. Gniazdo multimedialne, RTV/SAT Gniazdo multimedialne, antenowe/satelitarne końcowe RTV/SAT z modułem RJ45 kat końcowe z modułem RJ45 Element centralny do gniazda multimedialnego oraz BR MF GE PE AL IS 74. Gniazdo multimedialne, RTV/SAT Gniazdo multimedialne, antenowe/satelitarne końcowe RTV/SAT z modułem 2xRJ45 kat końcowe z modułem 2xRJ45 Element centralny do gniazda multimedialnego BR MF GE PE AL IS Gniazdo telefoniczne pojedyncze RJ Gniazdo telefoniczne pojedyncze RJ11 Element centralny do gniazda telefonicznego pojedynczego BR MF GE PE AL IS 76. Gniazdo komputerowe pojedyncze Gniazdo komputerowe pojedyncze kat. 6 UTP kat. 6 (nieekranowane) kat. 6 UTP (nieekranowane) Element centralny do gniazda komputerowego pojedynczego BR MF GE PE AL IS 77. Gniazdo komputerowe pojedyncze Gniazdo komputerowe pojedyncze kat. 6 FTP kat. 6 (ekranowane) kat. 6 FTP (ekranowane) Element centralny do gniazda komputerowego pojedynczego BR MF GE PE AL IS Płytka nośna z elementem centralnym do gniazda telefonicznego/komputerowego 78. Gniazdo telefoniczne podwójne RJ11 z miejscem na dwa moduły RJ45 (typu Keystone) Moduł RJ11 x BR MF GE PE AL IS 79. Płytka nośna z elementem centralnym do gniazda telefonicznego/komputerowego Gniazdo komputerowe podwójne z miejscem na dwa moduły RJ45 (typu Keystone) kat. 6 UTP (nieekranowane) Moduł RJ45 kat. 6 UTP (nieekranowany) x BR MF GE PE AL IS 80. Płytka nośna z elementem centralnym do gniazda telefonicznego/komputerowego Gniazdo komputerowe podwójne z miejscem na dwa moduły RJ45 (typu Keystone) kat. 6 FTP (ekranowane) Moduł RJ45 kat. 6 FTP (ekranowany) x BR MF GE PE AL IS Wejście 1-kanałowe do centralnego Wejście 1-kanałowe do centralnego sterownika dźwięku, stereo z jednym gniazdem 81. sterownika dźwięku, do podłączenia Jack 3,5 mm innych źródeł dźwięku Element centralny do centralnego sterownika dźwięku nr kat BR MF GE PE AL IS Wejście 3-kanałowe do centralnego Wejście 3-kanałowe do centralnego sterownika dźwięku, stereo z trzema gniazdami 82. sterownika dźwięku, do podłączenia Jack 3,5 mm innych źródeł dźwięku Element centralny do wejścia 3-kanałowego do centralnego sterownika dźwięku nr kat BR MF GE PE AL IS 83. Centralny sterownik dźwięku 1-kanałowy, stereo z radiem FM Centralny sterownik dźwięku 1-kanałowy, stereo z radiem FM Element centralny do centralnego sterownika dźwięku z radiem nr kat BR MF GE PE AL IS 84. Sterownik dźwięku 1-kanałowy stereo z radiem FM oraz alarmem, z możliwością Sterownik dźwięku 1-kanałowy stereo sterowania pilotem na podczerwień i podłączenia do jednostki centralnej z radiem FM. Alarm, możliwość sterowania pilotem Element centralny do sterownika dźwięku 1-kanałowego stereo z radiem oraz alarmem, z możliwością sterowania pilotem na podczerwień BR MF GE PE AL IS 85. Sterownik dźwięku 1-kanałowy stereo z radiem FM oraz alarmem, z możliwością podłączenia słuchawek, zewnętrznego źródła dźwięku i podłączenia do jednostki centralnej Sterownik dźwięku 1-kanałowy stereo z radiem FM. Alarm, gniazdo słuchawkowe oraz AUX Element centralny do sterownika dźwięku 1-kanałowego stereo z radiem oraz alarmem, z możliwością podłączenia słuchawek, zewnętrznego źródła dźwięku BR MF GE PE AL IS 86. Głośnik 2, 32 Ohm Głośnik 2, 32 Ohm, 10W Element centralny do głośnika 2, 32 Ohm BR MF GE PE AL IS 87. Dzwonek 230V~ 50Hz Dzwonek 230V~ 50Hz (montaż do puszki 60 mm) Element centralny do dzwonka 230V~ 50Hz BR MF GE PE AL IS 88. Czterokrotny przycisk sensorowy niskonapięciowy Czterokrotny przycisk sensorowy niskonapięciowy 12V - 50mA / 32V - 18mA Klawisz do czterokrotnego przycisku sensorowego niskonapięciowego BR MF GE PE AL IS 89. Łącznik radiowy 2-kanałowy Łącznik radiowy 2-kanałowy RFWB-20/G 90. Łącznik radiowy 4-kanałowy Łącznik radiowy 4-kanałowy RFWB-40/G 91. Radiowy regulator temperatury z wyświetlaczem Radiowy regulator temperatury z wyświetlaczem RFTC-50/G 92. Radiowy naścienny pilot do rolet COSMO L1 1-kanałowy Radiowy naścienny pilot do rolet COSMO L1 1-kanałowy Cosmo.012 BR MF GE PE AL IS 93. Radiowy naścienny pilot do rolet COSMO L5 5-kanałowy Radiowy naścienny pilot do rolet COSMO L5 5-kanałowy Cosmo.014 BR MF GE PE AL IS 94. Ramka pojedyncza Ramka pojedyncza SZCZEGÓŁY str Ramka podwójna Ramka podwójna SZCZEGÓŁY str Ramka potrójna Ramka potrójna SZCZEGÓŁY str Ramka poczwórna Ramka poczwórna SZCZEGÓŁY str Ramka pięciokrotna Ramka pięciokrotna SZCZEGÓŁY str. 3 BR Biały MF Kość słoniowa GE Lodowy PE Perłowy AL Aluminium IS Grafit 11

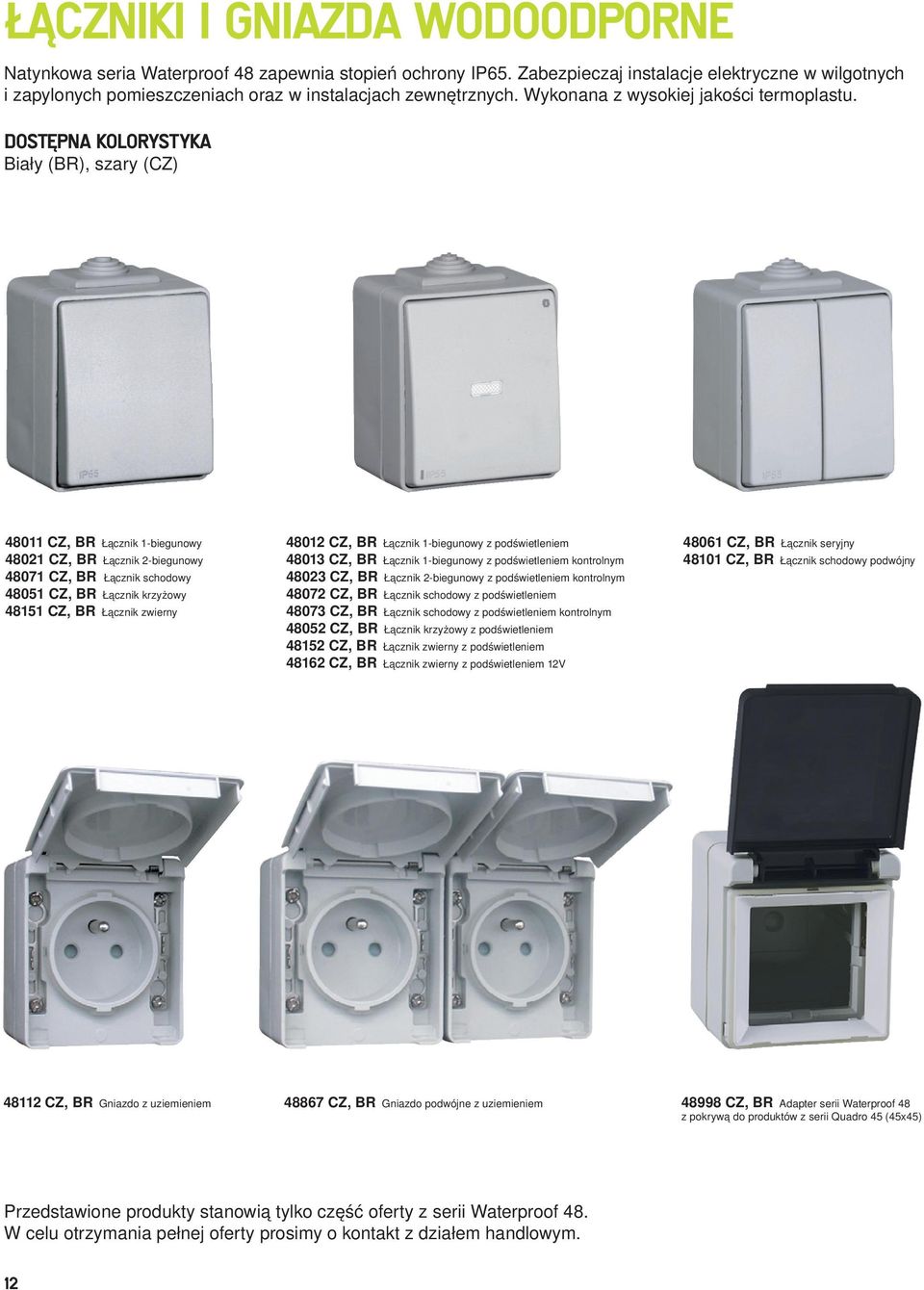

12 ŁĄCZNIKI I GNIAZDA WODOODPORNE Natynkowa seria Waterproof 48 zapewnia stopień ochrony IP65. Zabezpieczaj instalacje elektryczne w wilgotnych i zapylonych pomieszczeniach oraz w instalacjach zewnętrznych. Wykonana z wysokiej jakości termoplastu. DOSTĘPNA KOLORYSTYKA Biały (BR), szary (CZ) CZ, BR Łącznik 1-biegunowy CZ, BR Łącznik 2-biegunowy CZ, BR Łącznik schodowy CZ, BR Łącznik krzyżowy CZ, BR Łącznik zwierny CZ, BR Łącznik 1-biegunowy CZ, BR Łącznik 1-biegunowy kontrolnym CZ, BR Łącznik 2-biegunowy kontrolnym CZ, BR Łącznik schodowy CZ, BR Łącznik schodowy kontrolnym CZ, BR Łącznik krzyżowy CZ, BR Łącznik zwierny CZ, BR Łącznik zwierny 12V CZ, BR Łącznik seryjny CZ, BR Łącznik schodowy podwójny CZ, BR Gniazdo z uziemieniem CZ, BR Gniazdo podwójne z uziemieniem CZ, BR Adapter serii Waterproof 48 z pokrywą do produktów z serii Quadro 45 (45x45) Przedstawione produkty stanowią tylko część oferty z serii Waterproof 48. W celu otrzymania pełnej oferty prosimy o kontakt z działem handlowym. 12

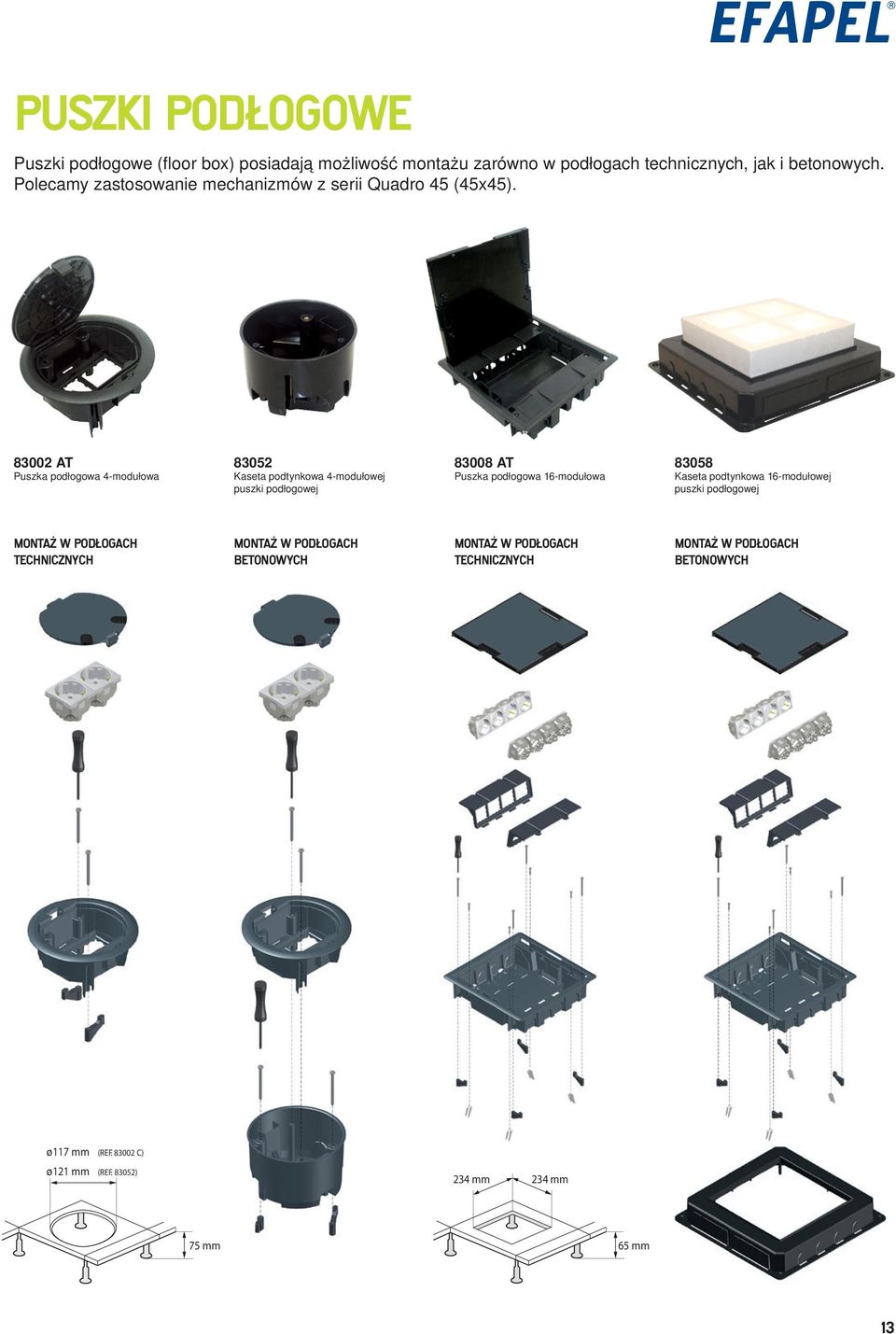

13 PUSZKI PODŁOGOWE Puszki podłogowe (floor box) posiadają możliwość montażu zarówno w podłogach technicznych, jak i betonowych. Polecamy zastosowanie mechanizmów z serii Quadro 45 (45x45) AT Puszka podłogowa 4-modułowa Kaseta podtynkowa 4-modułowej puszki podłogowej AT Puszka podłogowa 16-modułowa Kaseta podtynkowa 16-modułowej puszki podłogowej MONTAŻ W PODŁOGACH TECHNICZNYCH MONTAŻ W PODŁOGACH BETONOWYCH MONTAŻ W PODŁOGACH TECHNICZNYCH MONTAŻ W PODŁOGACH BETONOWYCH ø117 mm (REF C) ø121 mm (REF ) 234 mm 234 mm 75 mm 65 mm 13

14 KOLUMNY Kolumny (h=3180 mm, h=2730 mm) wykonane są z wysokiej jakości aluminium i umożliwiają doprowadzenie zasilania z podłogi lub sufitu. Minikolumny (h=480 mm) idealnie nadają się do zastosowań przy biurku lub wyspach. Zarówno kolumny jak i minikolumny posiadają po obu stronach niezależne przestrzenie do montażu osprzętu w standardzie 45x45 (polecamy osprzęt Quadro 45) Dwustronna kolumna, wys. max mm Dwustronna kolumna, wys. max mm Dwustronna minikolumna, wys. 480 mm 14

15 LISTWY BIURKOWE Wykonane z aluminium listwy biurkowe mogą być mocowane na biurku, pod biurkiem lub na podłodze. Bogata oferta gniazd zasilających i gniazd multimedialnych z serii Quadro 45 (45x45) daje im wiele możliwości zastosowań w przestrzeni biurowej. Z Y X S S X Y Z 62,0 mm 269,5 mm 54,5 mm 62,0 mm 360,5 mm 62,0 mm Seria w rozmiarze 45x45, idealna do zastosowania w puszkach podłogowych, kolumnach, listwach biurkowych oraz kanałach kablowych BR, AL Gniazdo z uziemieniem VM Gniazdo z uziemieniem DATA z kluczem BR, AL Element centralny podwójny do modułów RJ BR, AL Element centralny pojedynczy do modułów RJ45 Przedstawione produkty stanowią tylko część oferty z serii Quadro 45. W celu otrzymania pełnej oferty prosimy o kontakt z działem handlowym. 15
