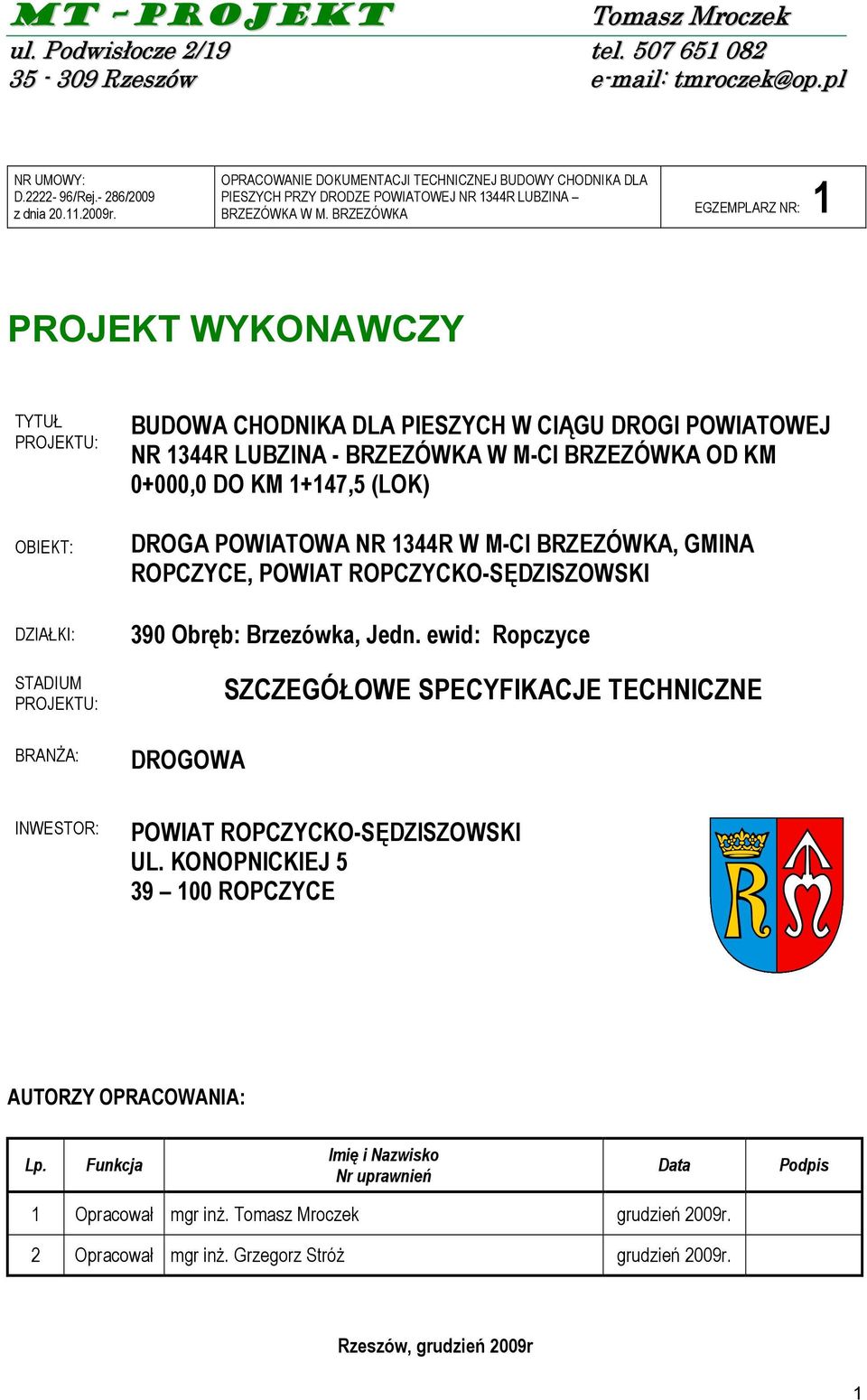

1 MT PROJEKT Tomasz Mroczek ul. Podwisocze 2/19 tel Rzeszów NR UMOWY: D /Rej.- 286/2009 z dnia r. OPRACOWANIE DOKUMENTACJI TECHNICZNEJ BUDOWY CHODNIKA DLA PIESZYCH PRZY DRODZE POWIATOWEJ NR 1344R LUBZINA BRZEZÓWKA W M. BRZEZÓWKA EGZEMPLARZ NR: 1 PROJEKT WYKONAWCZY TYTU. PROJEKTU: OBIEKT: DZIA.KI: STADIUM PROJEKTU: BRAN/A: BUDOWA CHODNIKA DLA PIESZYCH W CIGU DROGI POWIATOWEJ NR 1344R LUBZINA - BRZEZÓWKA W M-CI BRZEZÓWKA OD KM 0+000,0 DO KM 1+147,5 (LOK) DROGA POWIATOWA NR 1344R W M-CI BRZEZÓWKA, GMINA ROPCZYCE, POWIAT ROPCZYCKO-S%DZISZOWSKI 390 Obr)b: Brzezówka, Jedn. ewid: Ropczyce DROGOWA SZCZEGÓ9OWE SPECYFIKACJE TECHNICZNE INWESTOR: POWIAT ROPCZYCKO-S%DZISZOWSKI UL. KONOPNICKIEJ ROPCZYCE AUTORZY OPRACOWANIA: Lp. Funkcja Imi i Nazwisko Nr uprawnie Data Podpis 1 Opracowa4 mgr in7. Tomasz Mroczek grudzie; 2009r. 2 Opracowa4 mgr in7. Grzegorz Stró7 grudzie; 2009r. Rzeszów, grudzie? 2009r 1

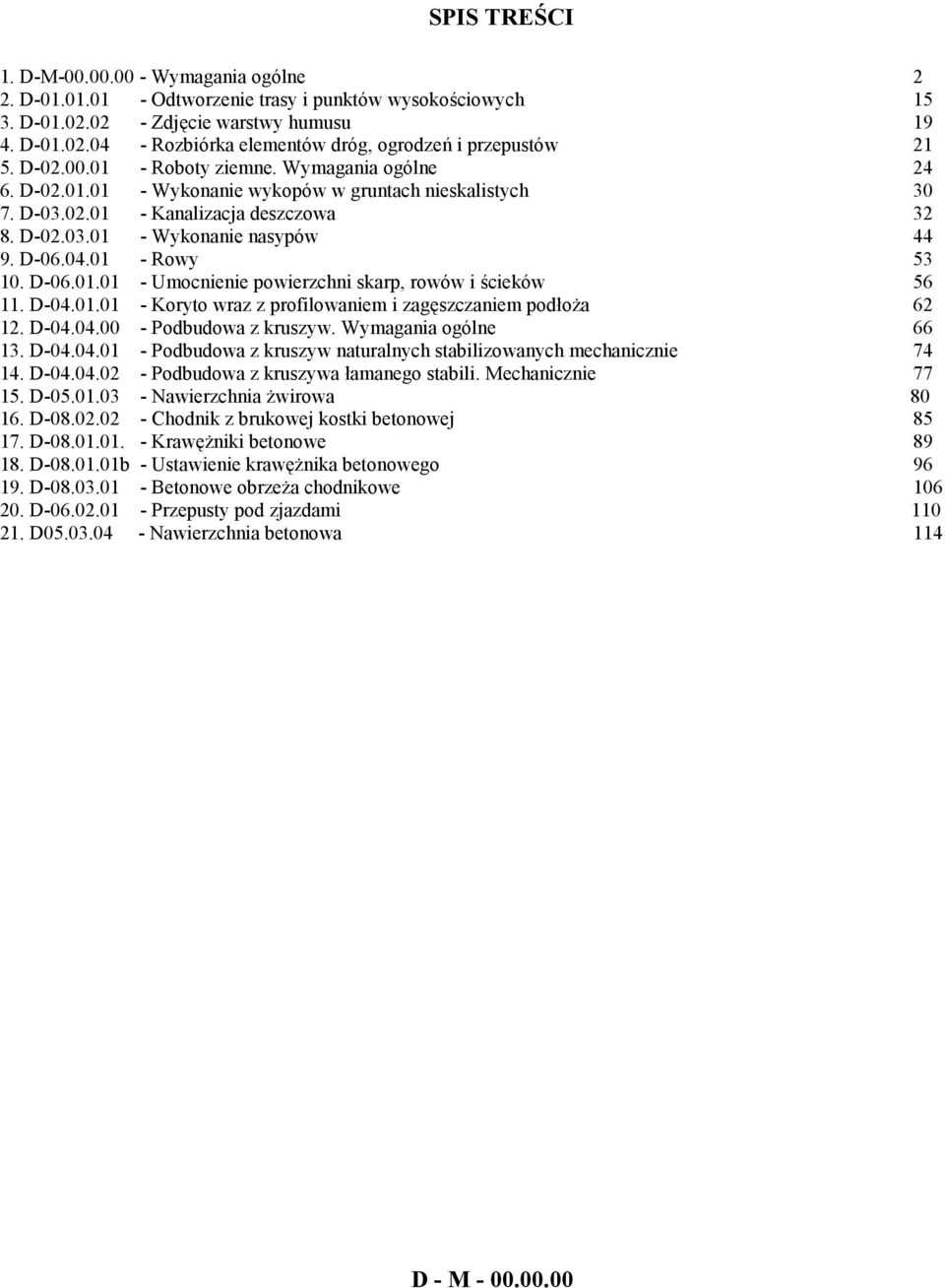

2 SPIS TRECI 1. D-M Wymagania ogólne 2 2. D Odtworzenie trasy i punktów wysokociowych D Zdj%cie warstwy humusu D Rozbiórka elementów dróg, ogrodze+ i przepustów D Roboty ziemne. Wymagania ogólne D Wykonanie wykopów w gruntach nieskalistych D Kanalizacja deszczowa D Wykonanie nasypów D Rowy D Umocnienie powierzchni skarp, rowów i cieków D Koryto wraz z profilowaniem i zag%szczaniem pod2o3a D Podbudowa z kruszyw. Wymagania ogólne D Podbudowa z kruszyw naturalnych stabilizowanych mechanicznie D Podbudowa z kruszywa 2amanego stabili. Mechanicznie D Nawierzchnia 3wirowa D Chodnik z brukowej kostki betonowej D Kraw%3niki betonowe D b - Ustawienie kraw%3nika betonowego D Betonowe obrze3a chodnikowe D Przepusty pod zjazdami D Nawierzchnia betonowa 114 D - M

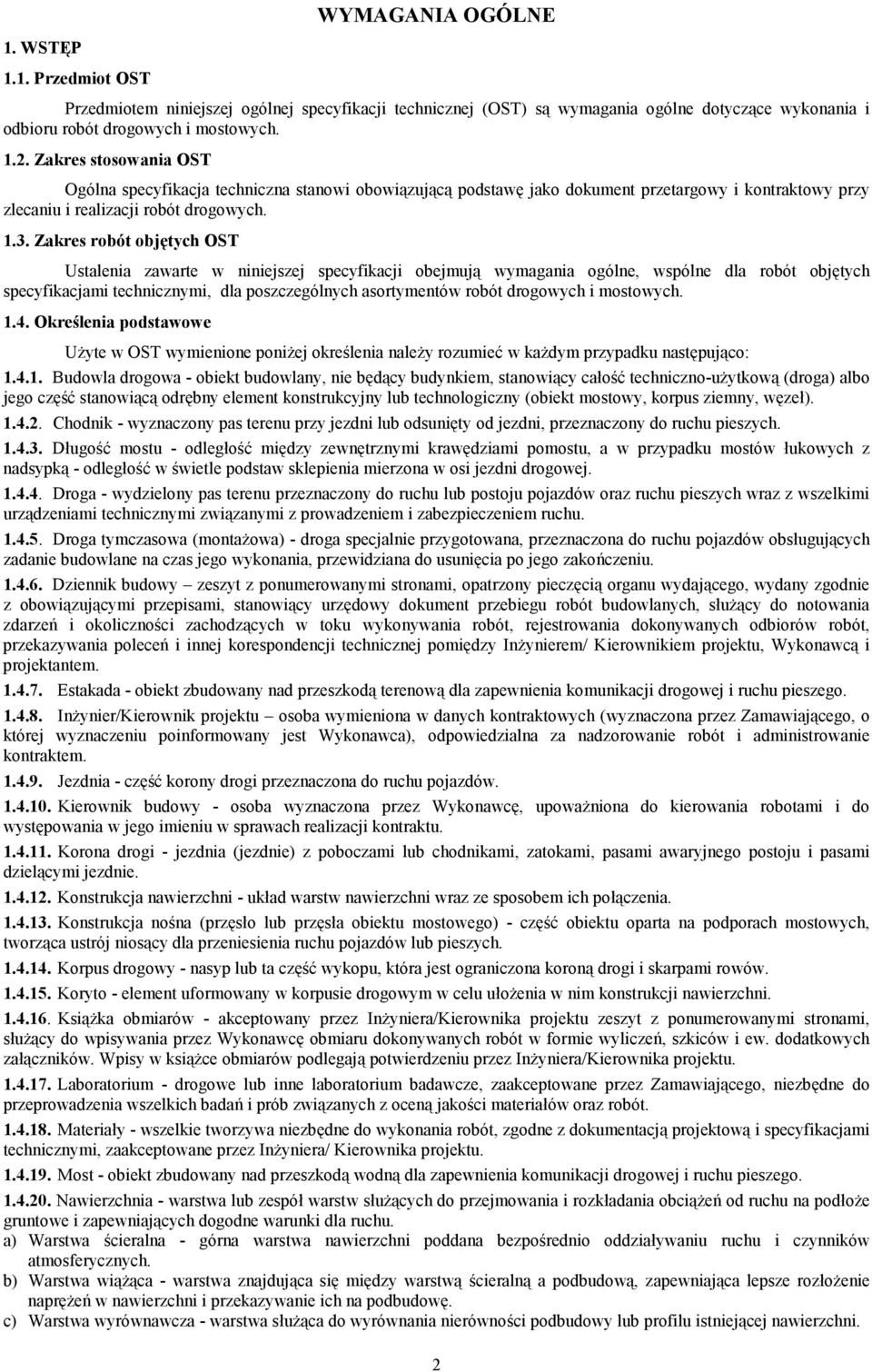

3 WYMAGANIA OGÓLNE 1. WSTP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s< wymagania ogólne dotycz<ce wykonania i odbioru robót drogowych i mostowych Zakres stosowania OST Ogólna specyfikacja techniczna stanowi obowi<zuj<c< podstaw% jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych Zakres robót obj,tych OST Ustalenia zawarte w niniejszej specyfikacji obejmuj< wymagania ogólne, wspólne dla robót obj%tych specyfikacjami technicznymi, dla poszczególnych asortymentów robót drogowych i mostowych Okre1lenia podstawowe U3yte w OST wymienione poni3ej okrelenia nale3y rozumie= w ka3dym przypadku nast%puj<co: Budowla drogowa - obiekt budowlany, nie b%d<cy budynkiem, stanowi<cy ca2o= techniczno-u3ytkow< (droga) albo jego cz%= stanowi<c< odr%bny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, w%ze2) Chodnik - wyznaczony pas terenu przy jezdni lub odsuni%ty od jezdni, przeznaczony do ruchu pieszych D2ugo= mostu - odleg2o= mi%dzy zewn%trznymi kraw%dziami pomostu, a w przypadku mostów 2ukowych z nadsypk< - odleg2o= w wietle podstaw sklepienia mierzona w osi jezdni drogowej Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urz<dzeniami technicznymi zwi<zanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (monta3owa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obs2uguj<cych zadanie budowlane na czas jego wykonania, przewidziana do usuni%cia po jego zako+czeniu Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony piecz%ci< organu wydaj<cego, wydany zgodnie z obowi<zuj<cymi przepisami, stanowi<cy urz%dowy dokument przebiegu robót budowlanych, s2u3<cy do notowania zdarze+ i okolicznoci zachodz<cych w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania polece+ i innej korespondencji technicznej pomi%dzy In3ynierem/ Kierownikiem projektu, Wykonawc< i projektantem Estakada - obiekt zbudowany nad przeszkod< terenow< dla zapewnienia komunikacji drogowej i ruchu pieszego In3ynier/Kierownik projektu osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiaj<cego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem Jezdnia - cz%= korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawc%, upowa3niona do kierowania robotami i do wyst%powania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dziel<cymi jezdnie Konstrukcja nawierzchni - uk2ad warstw nawierzchni wraz ze sposobem ich po2<czenia Konstrukcja nona (prz%s2o lub prz%s2a obiektu mostowego) - cz%= obiektu oparta na podporach mostowych, tworz<ca ustrój nios<cy dla przeniesienia ruchu pojazdów lub pieszych Korpus drogowy - nasyp lub ta cz%= wykopu, która jest ograniczona koron< drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu u2o3enia w nim konstrukcji nawierzchni Ksi<3ka obmiarów - akceptowany przez In3yniera/Kierownika projektu zeszyt z ponumerowanymi stronami, s2u3<cy do wpisywania przez Wykonawc% obmiaru dokonywanych robót w formie wylicze+, szkiców i ew. dodatkowych za2<czników. Wpisy w ksi<3ce obmiarów podlegaj< potwierdzeniu przez In3yniera/Kierownika projektu Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiaj<cego, niezb%dne do przeprowadzenia wszelkich bada+ i prób zwi<zanych z ocen< jakoci materia2ów oraz robót Materia2y - wszelkie tworzywa niezb%dne do wykonania robót, zgodne z dokumentacj< projektow< i specyfikacjami technicznymi, zaakceptowane przez In3yniera/ Kierownika projektu Most - obiekt zbudowany nad przeszkod< wodn< dla zapewnienia komunikacji drogowej i ruchu pieszego Nawierzchnia - warstwa lub zespó2 warstw s2u3<cych do przejmowania i rozk2adania obci<3e+ od ruchu na pod2o3e gruntowe i zapewniaj<cych dogodne warunki dla ruchu. a) Warstwa cieralna - górna warstwa nawierzchni poddana bezporednio oddzia2ywaniu ruchu i czynników atmosferycznych. b) Warstwa wi<3<ca - warstwa znajduj<ca si% mi%dzy warstw< cieraln< a podbudow<, zapewniaj<ca lepsze roz2o3enie napr%3e+ w nawierzchni i przekazywanie ich na podbudow%. c) Warstwa wyrównawcza - warstwa s2u3<ca do wyrównania nierównoci podbudowy lub profilu istniej<cej nawierzchni. 2

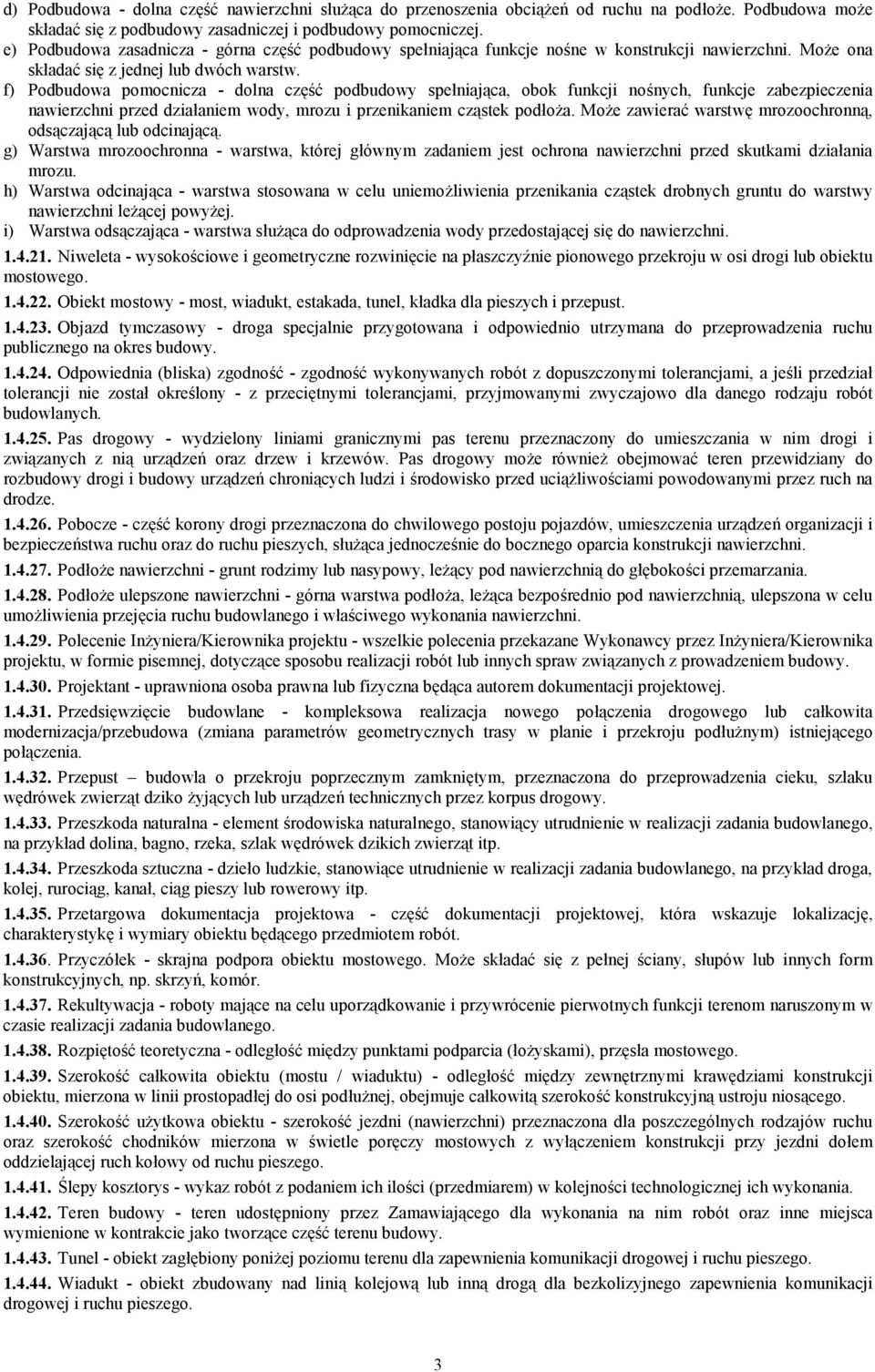

4 d) Podbudowa - dolna cz%= nawierzchni s2u3<ca do przenoszenia obci<3e+ od ruchu na pod2o3e. Podbudowa mo3e sk2ada= si% z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna cz%= podbudowy spe2niaj<ca funkcje none w konstrukcji nawierzchni. Mo3e ona sk2ada= si% z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna cz%= podbudowy spe2niaj<ca, obok funkcji nonych, funkcje zabezpieczenia nawierzchni przed dzia2aniem wody, mrozu i przenikaniem cz<stek pod2o3a. Mo3e zawiera= warstw% mrozoochronn<, ods<czaj<c< lub odcinaj<c<. g) Warstwa mrozoochronna - warstwa, której g2ównym zadaniem jest ochrona nawierzchni przed skutkami dzia2ania mrozu. h) Warstwa odcinaj<ca - warstwa stosowana w celu uniemo3liwienia przenikania cz<stek drobnych gruntu do warstwy nawierzchni le3<cej powy3ej. i) Warstwa ods<czaj<ca - warstwa s2u3<ca do odprowadzenia wody przedostaj<cej si% do nawierzchni Niweleta - wysokociowe i geometryczne rozwini%cie na p2aszczyenie pionowego przekroju w osi drogi lub obiektu mostowego Obiekt mostowy - most, wiadukt, estakada, tunel, k2adka dla pieszych i przepust Objazd tymczasowy - droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy Odpowiednia (bliska) zgodno= - zgodno= wykonywanych robót z dopuszczonymi tolerancjami, a jeli przedzia2 tolerancji nie zosta2 okrelony - z przeci%tnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i zwi<zanych z ni< urz<dze+ oraz drzew i krzewów. Pas drogowy mo3e równie3 obejmowa= teren przewidziany do rozbudowy drogi i budowy urz<dze+ chroni<cych ludzi i rodowisko przed uci<3liwociami powodowanymi przez ruch na drodze Pobocze - cz%= korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urz<dze+ organizacji i bezpiecze+stwa ruchu oraz do ruchu pieszych, s2u3<ca jednoczenie do bocznego oparcia konstrukcji nawierzchni Pod2o3e nawierzchni - grunt rodzimy lub nasypowy, le3<cy pod nawierzchni< do g2%bokoci przemarzania Pod2o3e ulepszone nawierzchni - górna warstwa pod2o3a, le3<ca bezporednio pod nawierzchni<, ulepszona w celu umo3liwienia przej%cia ruchu budowlanego i w2aciwego wykonania nawierzchni Polecenie In3yniera/Kierownika projektu - wszelkie polecenia przekazane Wykonawcy przez In3yniera/Kierownika projektu, w formie pisemnej, dotycz<ce sposobu realizacji robót lub innych spraw zwi<zanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna b%d<ca autorem dokumentacji projektowej Przedsi%wzi%cie budowlane - kompleksowa realizacja nowego po2<czenia drogowego lub ca2kowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju pod2u3nym) istniej<cego po2<czenia Przepust budowla o przekroju poprzecznym zamkni%tym, przeznaczona do przeprowadzenia cieku, szlaku w%drówek zwierz<t dziko 3yj<cych lub urz<dze+ technicznych przez korpus drogowy Przeszkoda naturalna - element rodowiska naturalnego, stanowi<cy utrudnienie w realizacji zadania budowlanego, na przyk2ad dolina, bagno, rzeka, szlak w%drówek dzikich zwierz<t itp Przeszkoda sztuczna - dzie2o ludzkie, stanowi<ce utrudnienie w realizacji zadania budowlanego, na przyk2ad droga, kolej, ruroci<g, kana2, ci<g pieszy lub rowerowy itp Przetargowa dokumentacja projektowa - cz%= dokumentacji projektowej, która wskazuje lokalizacj%, charakterystyk% i wymiary obiektu b%d<cego przedmiotem robót Przyczó2ek - skrajna podpora obiektu mostowego. Mo3e sk2ada= si% z pe2nej ciany, s2upów lub innych form konstrukcyjnych, np. skrzy+, komór Rekultywacja - roboty maj<ce na celu uporz<dkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Rozpi%to= teoretyczna - odleg2o= mi%dzy punktami podparcia (2o3yskami), prz%s2a mostowego Szeroko= ca2kowita obiektu (mostu / wiaduktu) - odleg2o= mi%dzy zewn%trznymi kraw%dziami konstrukcji obiektu, mierzona w linii prostopad2ej do osi pod2u3nej, obejmuje ca2kowit< szeroko= konstrukcyjn< ustroju nios<cego Szeroko= u3ytkowa obiektu - szeroko= jezdni (nawierzchni) przeznaczona dla poszczególnych rodzajów ruchu oraz szeroko= chodników mierzona w wietle por%czy mostowych z wy2<czeniem konstrukcji przy jezdni do2em oddzielaj<cej ruch ko2owy od ruchu pieszego Flepy kosztorys - wykaz robót z podaniem ich iloci (przedmiarem) w kolejnoci technologicznej ich wykonania Teren budowy - teren udost%pniony przez Zamawiaj<cego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworz<ce cz%= terenu budowy Tunel - obiekt zag2%biony poni3ej poziomu terenu dla zapewnienia komunikacji drogowej i ruchu pieszego Wiadukt - obiekt zbudowany nad lini< kolejow< lub inn< drog< dla bezkolizyjnego zapewnienia komunikacji drogowej i ruchu pieszego. 3

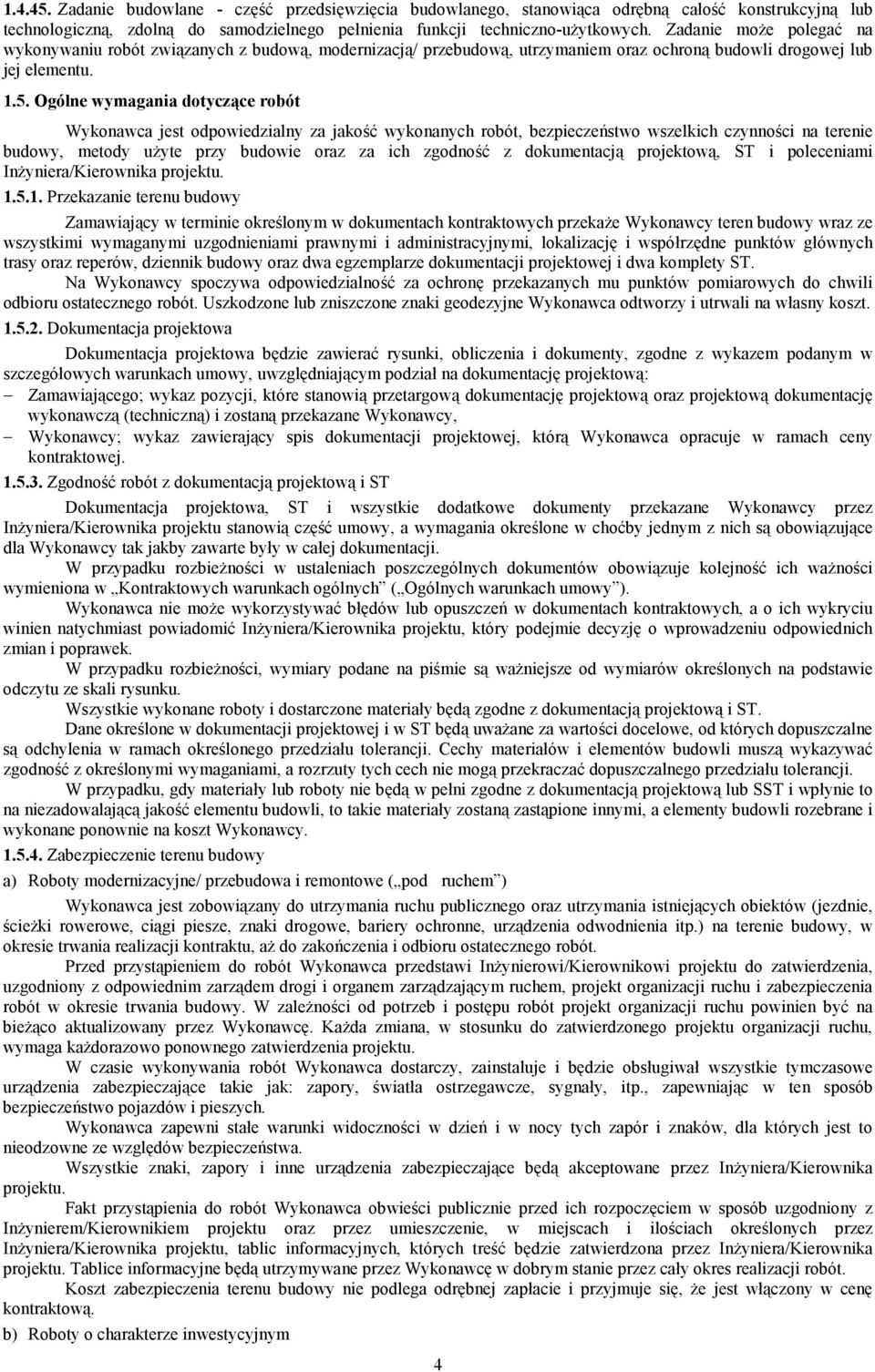

5 Zadanie budowlane - cz%= przedsi%wzi%cia budowlanego, stanowi<ca odr%bn< ca2o= konstrukcyjn< lub technologiczn<, zdoln< do samodzielnego pe2nienia funkcji techniczno-u3ytkowych. Zadanie mo3e polega= na wykonywaniu robót zwi<zanych z budow<, modernizacj</ przebudow<, utrzymaniem oraz ochron< budowli drogowej lub jej elementu Ogólne wymagania dotycz:ce robót Wykonawca jest odpowiedzialny za jako= wykonanych robót, bezpiecze+stwo wszelkich czynnoci na terenie budowy, metody u3yte przy budowie oraz za ich zgodno= z dokumentacj< projektow<, ST i poleceniami In3yniera/Kierownika projektu Przekazanie terenu budowy Zamawiaj<cy w terminie okrelonym w dokumentach kontraktowych przeka3e Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacj% i wspó2rz%dne punktów g2ównych trasy oraz reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety ST. Na Wykonawcy spoczywa odpowiedzialno= za ochron% przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na w2asny koszt Dokumentacja projektowa Dokumentacja projektowa b%dzie zawiera= rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegó2owych warunkach umowy, uwzgl%dniaj<cym podzia2 na dokumentacj% projektow<: Zamawiaj<cego; wykaz pozycji, które stanowi< przetargow< dokumentacj% projektow< oraz projektow< dokumentacj% wykonawcz< (techniczn<) i zostan< przekazane Wykonawcy, Wykonawcy; wykaz zawieraj<cy spis dokumentacji projektowej, któr< Wykonawca opracuje w ramach ceny kontraktowej Zgodno= robót z dokumentacj< projektow< i ST Dokumentacja projektowa, ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez In3yniera/Kierownika projektu stanowi< cz%= umowy, a wymagania okrelone w cho=by jednym z nich s< obowi<zuj<ce dla Wykonawcy tak jakby zawarte by2y w ca2ej dokumentacji. W przypadku rozbie3noci w ustaleniach poszczególnych dokumentów obowi<zuje kolejno= ich wa3noci wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ). Wykonawca nie mo3e wykorzystywa= b2%dów lub opuszcze+ w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomi= In3yniera/Kierownika projektu, który podejmie decyzj% o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbie3noci, wymiary podane na pimie s< wa3niejsze od wymiarów okrelonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materia2y b%d< zgodne z dokumentacj< projektow< i ST. Dane okrelone w dokumentacji projektowej i w ST b%d< uwa3ane za wartoci docelowe, od których dopuszczalne s< odchylenia w ramach okrelonego przedzia2u tolerancji. Cechy materia2ów i elementów budowli musz< wykazywa= zgodno= z okrelonymi wymaganiami, a rozrzuty tych cech nie mog< przekracza= dopuszczalnego przedzia2u tolerancji. W przypadku, gdy materia2y lub roboty nie b%d< w pe2ni zgodne z dokumentacj< projektow< lub SST i wp2ynie to na niezadowalaj<c< jako= elementu budowli, to takie materia2y zostan< zast<pione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy a) Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wykonawca jest zobowi<zany do utrzymania ruchu publicznego oraz utrzymania istniej<cych obiektów (jezdnie, cie3ki rowerowe, ci<gi piesze, znaki drogowe, bariery ochronne, urz<dzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, a3 do zako+czenia i odbioru ostatecznego robót. Przed przyst<pieniem do robót Wykonawca przedstawi In3ynierowi/Kierownikowi projektu do zatwierdzenia, uzgodniony z odpowiednim zarz<dem drogi i organem zarz<dzaj<cym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zale3noci od potrzeb i post%pu robót projekt organizacji ruchu powinien by= na bie3<co aktualizowany przez Wykonawc%. Ka3da zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga ka3dorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i b%dzie obs2ugiwa2 wszystkie tymczasowe urz<dzenia zabezpieczaj<ce takie jak: zapory, wiat2a ostrzegawcze, sygna2y, itp., zapewniaj<c w ten sposób bezpiecze+stwo pojazdów i pieszych. Wykonawca zapewni sta2e warunki widocznoci w dzie+ i w nocy tych zapór i znaków, dla których jest to nieodzowne ze wzgl%dów bezpiecze+stwa. Wszystkie znaki, zapory i inne urz<dzenia zabezpieczaj<ce b%d< akceptowane przez In3yniera/Kierownika projektu. Fakt przyst<pienia do robót Wykonawca obwieci publicznie przed ich rozpocz%ciem w sposób uzgodniony z In3ynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilociach okrelonych przez In3yniera/Kierownika projektu, tablic informacyjnych, których tre= b%dzie zatwierdzona przez In3yniera/Kierownika projektu. Tablice informacyjne b%d< utrzymywane przez Wykonawc% w dobrym stanie przez ca2y okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odr%bnej zap2acie i przyjmuje si%, 3e jest w2<czony w cen% kontraktow<. b) Roboty o charakterze inwestycyjnym 4

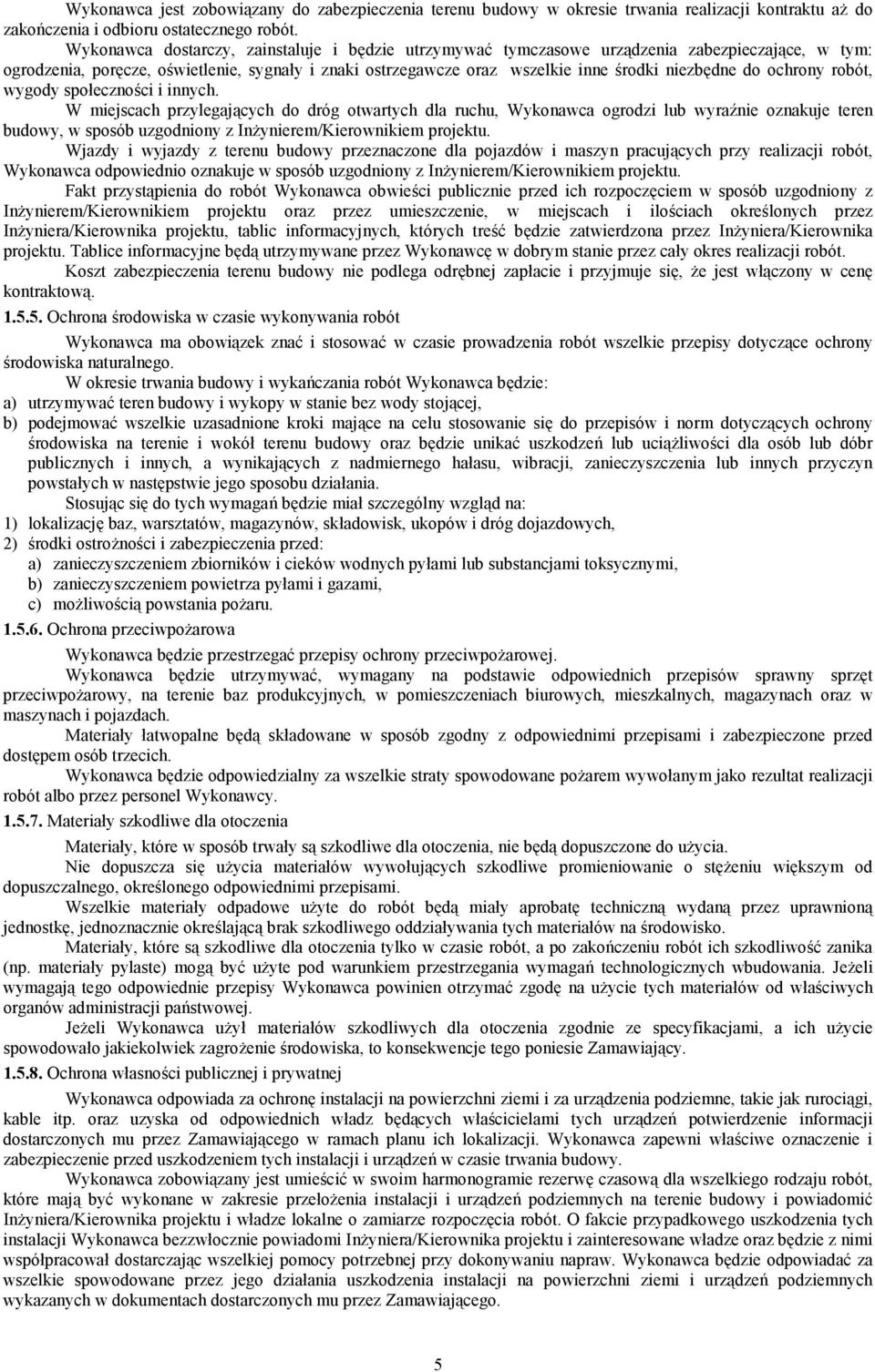

6 Wykonawca jest zobowi<zany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu a3 do zako+czenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i b%dzie utrzymywa= tymczasowe urz<dzenia zabezpieczaj<ce, w tym: ogrodzenia, por%cze, owietlenie, sygna2y i znaki ostrzegawcze oraz wszelkie inne rodki niezb%dne do ochrony robót, wygody spo2ecznoci i innych. W miejscach przylegaj<cych do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyraenie oznakuje teren budowy, w sposób uzgodniony z In3ynierem/Kierownikiem projektu. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracuj<cych przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z In3ynierem/Kierownikiem projektu. Fakt przyst<pienia do robót Wykonawca obwieci publicznie przed ich rozpocz%ciem w sposób uzgodniony z In3ynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilociach okrelonych przez In3yniera/Kierownika projektu, tablic informacyjnych, których tre= b%dzie zatwierdzona przez In3yniera/Kierownika projektu. Tablice informacyjne b%d< utrzymywane przez Wykonawc% w dobrym stanie przez ca2y okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odr%bnej zap2acie i przyjmuje si%, 3e jest w2<czony w cen% kontraktow< Ochrona rodowiska w czasie wykonywania robót Wykonawca ma obowi<zek zna= i stosowa= w czasie prowadzenia robót wszelkie przepisy dotycz<ce ochrony rodowiska naturalnego. W okresie trwania budowy i wyka+czania robót Wykonawca b%dzie: a) utrzymywa= teren budowy i wykopy w stanie bez wody stoj<cej, b) podejmowa= wszelkie uzasadnione kroki maj<ce na celu stosowanie si% do przepisów i norm dotycz<cych ochrony rodowiska na terenie i wokó2 terenu budowy oraz b%dzie unika= uszkodze+ lub uci<3liwoci dla osób lub dóbr publicznych i innych, a wynikaj<cych z nadmiernego ha2asu, wibracji, zanieczyszczenia lub innych przyczyn powsta2ych w nast%pstwie jego sposobu dzia2ania. Stosuj<c si% do tych wymaga+ b%dzie mia2 szczególny wzgl<d na: 1) lokalizacj% baz, warsztatów, magazynów, sk2adowisk, ukopów i dróg dojazdowych, 2) rodki ostro3noci i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych py2ami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza py2ami i gazami, c) mo3liwoci< powstania po3aru Ochrona przeciwpo3arowa Wykonawca b%dzie przestrzega= przepisy ochrony przeciwpo3arowej. Wykonawca b%dzie utrzymywa=, wymagany na podstawie odpowiednich przepisów sprawny sprz%t przeciwpo3arowy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych, magazynach oraz w maszynach i pojazdach. Materia2y 2atwopalne b%d< sk2adowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dost%pem osób trzecich. Wykonawca b%dzie odpowiedzialny za wszelkie straty spowodowane po3arem wywo2anym jako rezultat realizacji robót albo przez personel Wykonawcy Materia2y szkodliwe dla otoczenia Materia2y, które w sposób trwa2y s< szkodliwe dla otoczenia, nie b%d< dopuszczone do u3ycia. Nie dopuszcza si% u3ycia materia2ów wywo2uj<cych szkodliwe promieniowanie o st%3eniu wi%kszym od dopuszczalnego, okrelonego odpowiednimi przepisami. Wszelkie materia2y odpadowe u3yte do robót b%d< mia2y aprobat% techniczn< wydan< przez uprawnion< jednostk%, jednoznacznie okrelaj<c< brak szkodliwego oddzia2ywania tych materia2ów na rodowisko. Materia2y, które s< szkodliwe dla otoczenia tylko w czasie robót, a po zako+czeniu robót ich szkodliwo= zanika (np. materia2y pylaste) mog< by= u3yte pod warunkiem przestrzegania wymaga+ technologicznych wbudowania. Je3eli wymagaj< tego odpowiednie przepisy Wykonawca powinien otrzyma= zgod% na u3ycie tych materia2ów od w2aciwych organów administracji pa+stwowej. Je3eli Wykonawca u3y2 materia2ów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich u3ycie spowodowa2o jakiekolwiek zagro3enie rodowiska, to konsekwencje tego poniesie Zamawiaj<cy Ochrona w2asnoci publicznej i prywatnej Wykonawca odpowiada za ochron% instalacji na powierzchni ziemi i za urz<dzenia podziemne, takie jak ruroci<gi, kable itp. oraz uzyska od odpowiednich w2adz b%d<cych w2acicielami tych urz<dze+ potwierdzenie informacji dostarczonych mu przez Zamawiaj<cego w ramach planu ich lokalizacji. Wykonawca zapewni w2aciwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urz<dze+ w czasie trwania budowy. Wykonawca zobowi<zany jest umieci= w swoim harmonogramie rezerw% czasow< dla wszelkiego rodzaju robót, które maj< by= wykonane w zakresie prze2o3enia instalacji i urz<dze+ podziemnych na terenie budowy i powiadomi= In3yniera/Kierownika projektu i w2adze lokalne o zamiarze rozpocz%cia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzw2ocznie powiadomi In3yniera/Kierownika projektu i zainteresowane w2adze oraz b%dzie z nimi wspó2pracowa2 dostarczaj<c wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca b%dzie odpowiada= za wszelkie spowodowane przez jego dzia2ania uszkodzenia instalacji na powierzchni ziemi i urz<dze+ podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiaj<cego. 5

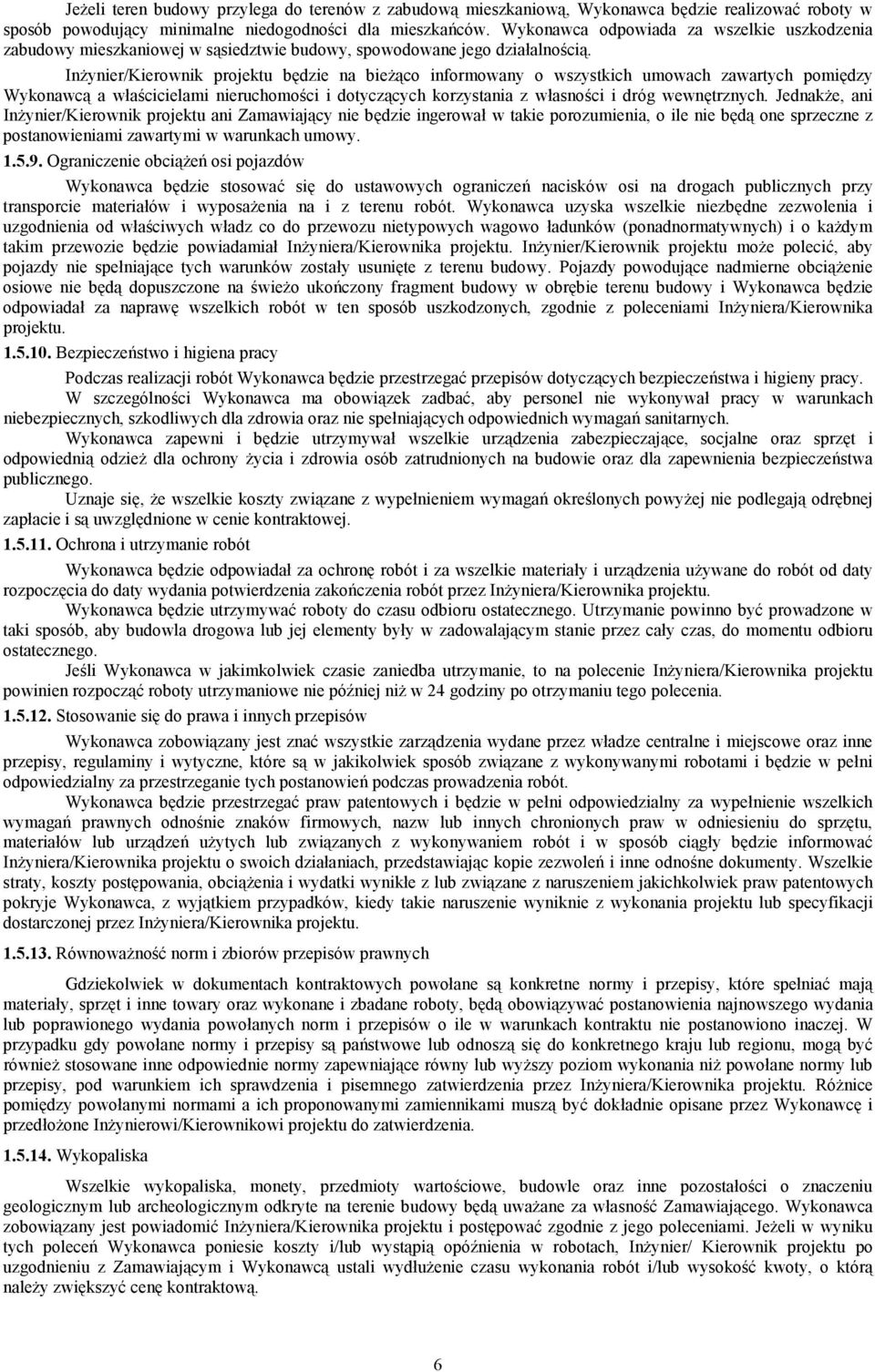

7 Je3eli teren budowy przylega do terenów z zabudow< mieszkaniow<, Wykonawca b%dzie realizowa= roboty w sposób powoduj<cy minimalne niedogodnoci dla mieszka+ców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w s<siedztwie budowy, spowodowane jego dzia2alnoci<. In3ynier/Kierownik projektu b%dzie na bie3<co informowany o wszystkich umowach zawartych pomi%dzy Wykonawc< a w2acicielami nieruchomoci i dotycz<cych korzystania z w2asnoci i dróg wewn%trznych. Jednak3e, ani In3ynier/Kierownik projektu ani Zamawiaj<cy nie b%dzie ingerowa2 w takie porozumienia, o ile nie b%d< one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obci<3e+ osi pojazdów Wykonawca b%dzie stosowa= si% do ustawowych ogranicze+ nacisków osi na drogach publicznych przy transporcie materia2ów i wyposa3enia na i z terenu robót. Wykonawca uzyska wszelkie niezb%dne zezwolenia i uzgodnienia od w2aciwych w2adz co do przewozu nietypowych wagowo 2adunków (ponadnormatywnych) i o ka3dym takim przewozie b%dzie powiadamia2 In3yniera/Kierownika projektu. In3ynier/Kierownik projektu mo3e poleci=, aby pojazdy nie spe2niaj<ce tych warunków zosta2y usuni%te z terenu budowy. Pojazdy powoduj<ce nadmierne obci<3enie osiowe nie b%d< dopuszczone na wie3o uko+czony fragment budowy w obr%bie terenu budowy i Wykonawca b%dzie odpowiada2 za napraw% wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami In3yniera/Kierownika projektu Bezpiecze+stwo i higiena pracy Podczas realizacji robót Wykonawca b%dzie przestrzega= przepisów dotycz<cych bezpiecze+stwa i higieny pracy. W szczególnoci Wykonawca ma obowi<zek zadba=, aby personel nie wykonywa2 pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spe2niaj<cych odpowiednich wymaga+ sanitarnych. Wykonawca zapewni i b%dzie utrzymywa2 wszelkie urz<dzenia zabezpieczaj<ce, socjalne oraz sprz%t i odpowiedni< odzie3 dla ochrony 3ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpiecze+stwa publicznego. Uznaje si%, 3e wszelkie koszty zwi<zane z wype2nieniem wymaga+ okrelonych powy3ej nie podlegaj< odr%bnej zap2acie i s< uwzgl%dnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca b%dzie odpowiada2 za ochron% robót i za wszelkie materia2y i urz<dzenia u3ywane do robót od daty rozpocz%cia do daty wydania potwierdzenia zako+czenia robót przez In3yniera/Kierownika projektu. Wykonawca b%dzie utrzymywa= roboty do czasu odbioru ostatecznego. Utrzymanie powinno by= prowadzone w taki sposób, aby budowla drogowa lub jej elementy by2y w zadowalaj<cym stanie przez ca2y czas, do momentu odbioru ostatecznego. Jeli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie In3yniera/Kierownika projektu powinien rozpocz<= roboty utrzymaniowe nie póeniej ni3 w 24 godziny po otrzymaniu tego polecenia Stosowanie si% do prawa i innych przepisów Wykonawca zobowi<zany jest zna= wszystkie zarz<dzenia wydane przez w2adze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które s< w jakikolwiek sposób zwi<zane z wykonywanymi robotami i b%dzie w pe2ni odpowiedzialny za przestrzeganie tych postanowie+ podczas prowadzenia robót. Wykonawca b%dzie przestrzega= praw patentowych i b%dzie w pe2ni odpowiedzialny za wype2nienie wszelkich wymaga+ prawnych odnonie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprz%tu, materia2ów lub urz<dze+ u3ytych lub zwi<zanych z wykonywaniem robót i w sposób ci<g2y b%dzie informowa= In3yniera/Kierownika projektu o swoich dzia2aniach, przedstawiaj<c kopie zezwole+ i inne odnone dokumenty. Wszelkie straty, koszty post%powania, obci<3enia i wydatki wynik2e z lub zwi<zane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyj<tkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez In3yniera/Kierownika projektu Równowa3no= norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powo2ane s< konkretne normy i przepisy, które spe2nia= maj< materia2y, sprz%t i inne towary oraz wykonane i zbadane roboty, b%d< obowi<zywa= postanowienia najnowszego wydania lub poprawionego wydania powo2anych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powo2ane normy i przepisy s< pa+stwowe lub odnosz< si% do konkretnego kraju lub regionu, mog< by= równie3 stosowane inne odpowiednie normy zapewniaj<ce równy lub wy3szy poziom wykonania ni3 powo2ane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez In3yniera/Kierownika projektu. Ró3nice pomi%dzy powo2anymi normami a ich proponowanymi zamiennikami musz< by= dok2adnie opisane przez Wykonawc% i przed2o3one In3ynierowi/Kierownikowi projektu do zatwierdzenia Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartociowe, budowle oraz inne pozosta2oci o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy b%d< uwa3ane za w2asno= Zamawiaj<cego. Wykonawca zobowi<zany jest powiadomi= In3yniera/Kierownika projektu i post%powa= zgodnie z jego poleceniami. Je3eli w wyniku tych polece+ Wykonawca poniesie koszty i/lub wyst<pi< opóenienia w robotach, In3ynier/ Kierownik projektu po uzgodnieniu z Zamawiaj<cym i Wykonawc< ustali wyd2u3enie czasu wykonania robót i/lub wysoko= kwoty, o któr< nale3y zwi%kszy= cen% kontraktow<. 6

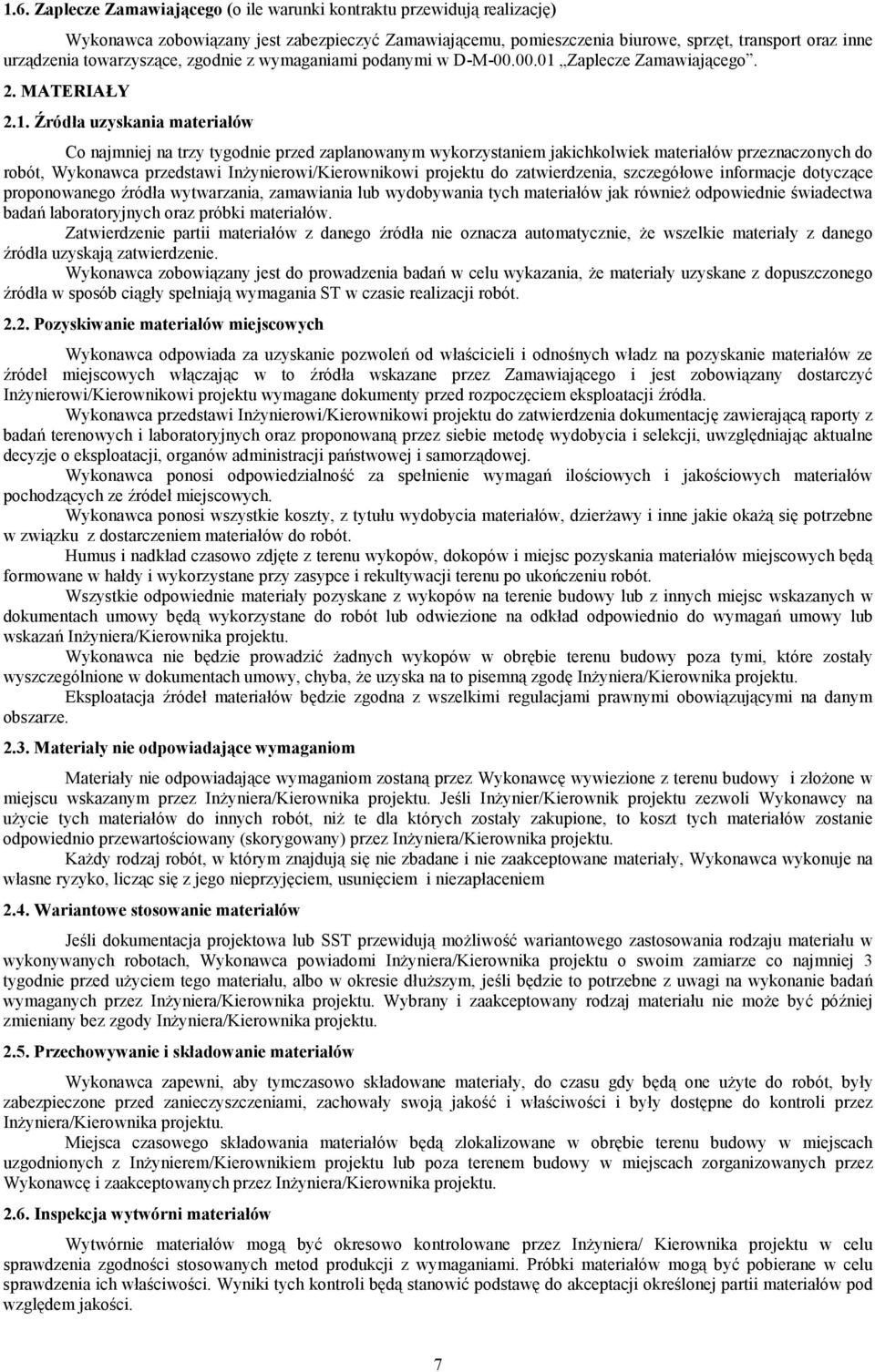

8 1.6. Zaplecze Zamawiaj:cego (o ile warunki kontraktu przewiduj< realizacj%) Wykonawca zobowi<zany jest zabezpieczy= Zamawiaj<cemu, pomieszczenia biurowe, sprz%t, transport oraz inne urz<dzenia towarzysz<ce, zgodnie z wymaganiami podanymi w D-M Zaplecze Zamawiaj<cego. 2. MATERIA=Y 2.1. >ród?a uzyskania materia?ów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materia2ów przeznaczonych do robót, Wykonawca przedstawi In3ynierowi/Kierownikowi projektu do zatwierdzenia, szczegó2owe informacje dotycz<ce proponowanego Eród2a wytwarzania, zamawiania lub wydobywania tych materia2ów jak równie3 odpowiednie wiadectwa bada+ laboratoryjnych oraz próbki materia2ów. Zatwierdzenie partii materia2ów z danego Eród2a nie oznacza automatycznie, 3e wszelkie materia2y z danego Eród2a uzyskaj< zatwierdzenie. Wykonawca zobowi<zany jest do prowadzenia bada+ w celu wykazania, 3e materia2y uzyskane z dopuszczonego Eród2a w sposób ci<g2y spe2niaj< wymagania ST w czasie realizacji robót Pozyskiwanie materia?ów miejscowych Wykonawca odpowiada za uzyskanie pozwole+ od w2acicieli i odnonych w2adz na pozyskanie materia2ów ze Eróde2 miejscowych w2<czaj<c w to Eród2a wskazane przez Zamawiaj<cego i jest zobowi<zany dostarczy= In3ynierowi/Kierownikowi projektu wymagane dokumenty przed rozpocz%ciem eksploatacji Eród2a. Wykonawca przedstawi In3ynierowi/Kierownikowi projektu do zatwierdzenia dokumentacj% zawieraj<c< raporty z bada+ terenowych i laboratoryjnych oraz proponowan< przez siebie metod% wydobycia i selekcji, uwzgl%dniaj<c aktualne decyzje o eksploatacji, organów administracji pa+stwowej i samorz<dowej. Wykonawca ponosi odpowiedzialno= za spe2nienie wymaga+ ilociowych i jakociowych materia2ów pochodz<cych ze Eróde2 miejscowych. Wykonawca ponosi wszystkie koszty, z tytu2u wydobycia materia2ów, dzier3awy i inne jakie oka3< si% potrzebne w zwi<zku z dostarczeniem materia2ów do robót. Humus i nadk2ad czasowo zdj%te z terenu wykopów, dokopów i miejsc pozyskania materia2ów miejscowych b%d< formowane w ha2dy i wykorzystane przy zasypce i rekultywacji terenu po uko+czeniu robót. Wszystkie odpowiednie materia2y pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy b%d< wykorzystane do robót lub odwiezione na odk2ad odpowiednio do wymaga+ umowy lub wskaza+ In3yniera/Kierownika projektu. Wykonawca nie b%dzie prowadzi= 3adnych wykopów w obr%bie terenu budowy poza tymi, które zosta2y wyszczególnione w dokumentach umowy, chyba, 3e uzyska na to pisemn< zgod% In3yniera/Kierownika projektu. Eksploatacja Eróde2 materia2ów b%dzie zgodna z wszelkimi regulacjami prawnymi obowi<zuj<cymi na danym obszarze Materia?y nie odpowiadaj:ce wymaganiom Materia2y nie odpowiadaj<ce wymaganiom zostan< przez Wykonawc% wywiezione z terenu budowy i z2o3one w miejscu wskazanym przez In3yniera/Kierownika projektu. Jeli In3ynier/Kierownik projektu zezwoli Wykonawcy na u3ycie tych materia2ów do innych robót, ni3 te dla których zosta2y zakupione, to koszt tych materia2ów zostanie odpowiednio przewartociowany (skorygowany) przez In3yniera/Kierownika projektu. Ka3dy rodzaj robót, w którym znajduj< si% nie zbadane i nie zaakceptowane materia2y, Wykonawca wykonuje na w2asne ryzyko, licz<c si% z jego nieprzyj%ciem, usuni%ciem i niezap2aceniem 2.4. Wariantowe stosowanie materia?ów Jeli dokumentacja projektowa lub SST przewiduj< mo3liwo= wariantowego zastosowania rodzaju materia2u w wykonywanych robotach, Wykonawca powiadomi In3yniera/Kierownika projektu o swoim zamiarze co najmniej 3 tygodnie przed u3yciem tego materia2u, albo w okresie d2u3szym, jeli b%dzie to potrzebne z uwagi na wykonanie bada+ wymaganych przez In3yniera/Kierownika projektu. Wybrany i zaakceptowany rodzaj materia2u nie mo3e by= póeniej zmieniany bez zgody In3yniera/Kierownika projektu Przechowywanie i sk?adowanie materia?ów Wykonawca zapewni, aby tymczasowo sk2adowane materia2y, do czasu gdy b%d< one u3yte do robót, by2y zabezpieczone przed zanieczyszczeniami, zachowa2y swoj< jako= i w2aciwoci i by2y dost%pne do kontroli przez In3yniera/Kierownika projektu. Miejsca czasowego sk2adowania materia2ów b%d< zlokalizowane w obr%bie terenu budowy w miejscach uzgodnionych z In3ynierem/Kierownikiem projektu lub poza terenem budowy w miejscach zorganizowanych przez Wykonawc% i zaakceptowanych przez In3yniera/Kierownika projektu Inspekcja wytwórni materia?ów Wytwórnie materia2ów mog< by= okresowo kontrolowane przez In3yniera/ Kierownika projektu w celu sprawdzenia zgodnoci stosowanych metod produkcji z wymaganiami. Próbki materia2ów mog< by= pobierane w celu sprawdzenia ich w2aciwoci. Wyniki tych kontroli b%d< stanowi= podstaw% do akceptacji okrelonej partii materia2ów pod wzgl%dem jakoci. 7

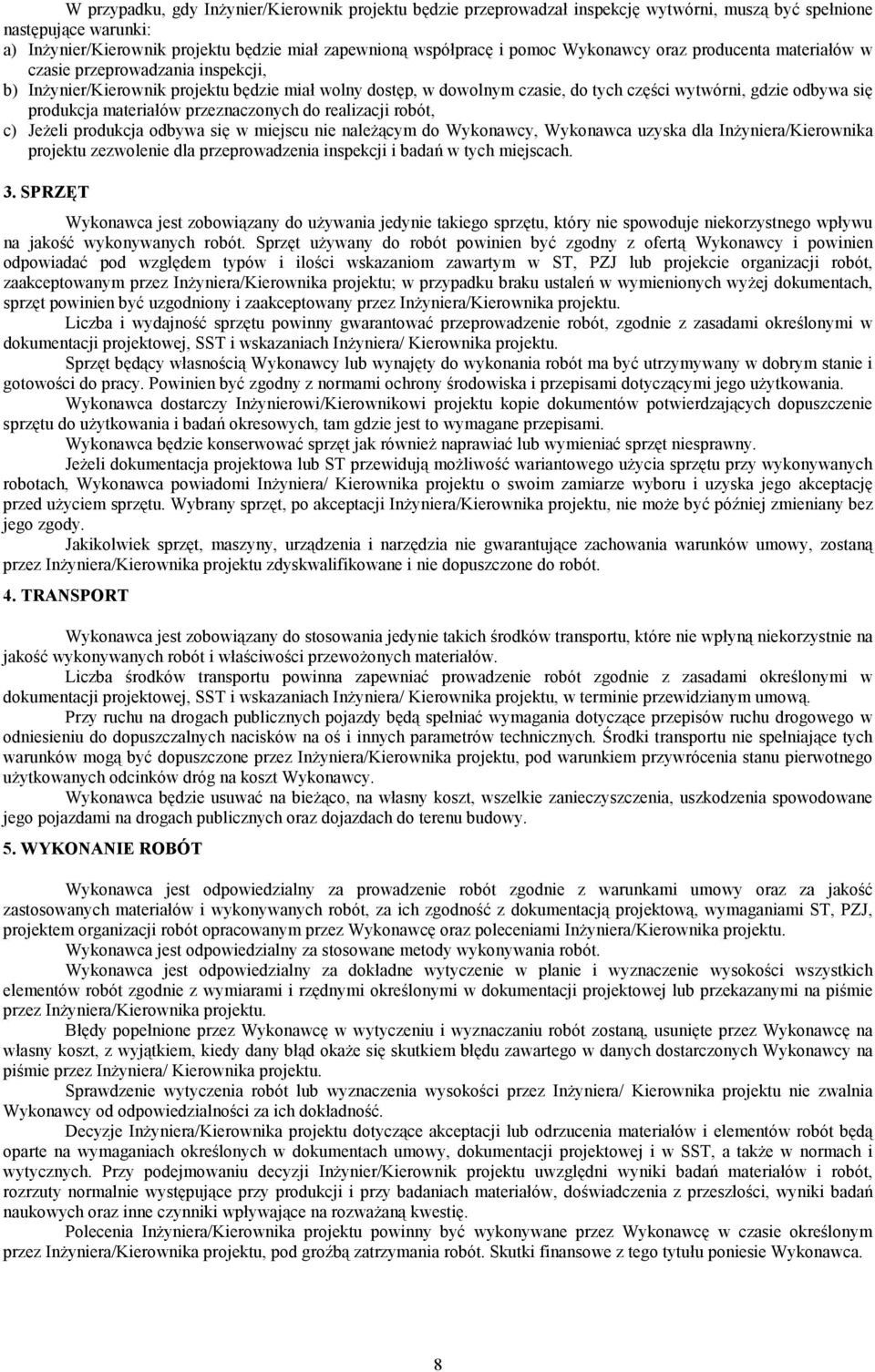

9 W przypadku, gdy In3ynier/Kierownik projektu b%dzie przeprowadza2 inspekcj% wytwórni, musz< by= spe2nione nast%puj<ce warunki: a) In3ynier/Kierownik projektu b%dzie mia2 zapewnion< wspó2prac% i pomoc Wykonawcy oraz producenta materia2ów w czasie przeprowadzania inspekcji, b) In3ynier/Kierownik projektu b%dzie mia2 wolny dost%p, w dowolnym czasie, do tych cz%ci wytwórni, gdzie odbywa si% produkcja materia2ów przeznaczonych do realizacji robót, c) Je3eli produkcja odbywa si% w miejscu nie nale3<cym do Wykonawcy, Wykonawca uzyska dla In3yniera/Kierownika projektu zezwolenie dla przeprowadzenia inspekcji i bada+ w tych miejscach. 3. SPRZT Wykonawca jest zobowi<zany do u3ywania jedynie takiego sprz%tu, który nie spowoduje niekorzystnego wp2ywu na jako= wykonywanych robót. Sprz%t u3ywany do robót powinien by= zgodny z ofert< Wykonawcy i powinien odpowiada= pod wzgl%dem typów i iloci wskazaniom zawartym w ST, PZJ lub projekcie organizacji robót, zaakceptowanym przez In3yniera/Kierownika projektu; w przypadku braku ustale+ w wymienionych wy3ej dokumentach, sprz%t powinien by= uzgodniony i zaakceptowany przez In3yniera/Kierownika projektu. Liczba i wydajno= sprz%tu powinny gwarantowa= przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach In3yniera/ Kierownika projektu. Sprz%t b%d<cy w2asnoci< Wykonawcy lub wynaj%ty do wykonania robót ma by= utrzymywany w dobrym stanie i gotowoci do pracy. Powinien by= zgodny z normami ochrony rodowiska i przepisami dotycz<cymi jego u3ytkowania. Wykonawca dostarczy In3ynierowi/Kierownikowi projektu kopie dokumentów potwierdzaj<cych dopuszczenie sprz%tu do u3ytkowania i bada+ okresowych, tam gdzie jest to wymagane przepisami. Wykonawca b%dzie konserwowa= sprz%t jak równie3 naprawia= lub wymienia= sprz%t niesprawny. Je3eli dokumentacja projektowa lub ST przewiduj< mo3liwo= wariantowego u3ycia sprz%tu przy wykonywanych robotach, Wykonawca powiadomi In3yniera/ Kierownika projektu o swoim zamiarze wyboru i uzyska jego akceptacj% przed u3yciem sprz%tu. Wybrany sprz%t, po akceptacji In3yniera/Kierownika projektu, nie mo3e by= póeniej zmieniany bez jego zgody. Jakikolwiek sprz%t, maszyny, urz<dzenia i narz%dzia nie gwarantuj<ce zachowania warunków umowy, zostan< przez In3yniera/Kierownika projektu zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT Wykonawca jest zobowi<zany do stosowania jedynie takich rodków transportu, które nie wp2yn< niekorzystnie na jako= wykonywanych robót i w2aciwoci przewo3onych materia2ów. Liczba rodków transportu powinna zapewnia= prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach In3yniera/ Kierownika projektu, w terminie przewidzianym umow<. Przy ruchu na drogach publicznych pojazdy b%d< spe2nia= wymagania dotycz<ce przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na o i innych parametrów technicznych. Frodki transportu nie spe2niaj<ce tych warunków mog< by= dopuszczone przez In3yniera/Kierownika projektu, pod warunkiem przywrócenia stanu pierwotnego u3ytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca b%dzie usuwa= na bie3<co, na w2asny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jako= zastosowanych materia2ów i wykonywanych robót, za ich zgodno= z dokumentacj< projektow<, wymaganiami ST, PZJ, projektem organizacji robót opracowanym przez Wykonawc% oraz poleceniami In3yniera/Kierownika projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dok2adne wytyczenie w planie i wyznaczenie wysokoci wszystkich elementów robót zgodnie z wymiarami i rz%dnymi okrelonymi w dokumentacji projektowej lub przekazanymi na pimie przez In3yniera/Kierownika projektu. B2%dy pope2nione przez Wykonawc% w wytyczeniu i wyznaczaniu robót zostan<, usuni%te przez Wykonawc% na w2asny koszt, z wyj<tkiem, kiedy dany b2<d oka3e si% skutkiem b2%du zawartego w danych dostarczonych Wykonawcy na pimie przez In3yniera/ Kierownika projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez In3yniera/ Kierownika projektu nie zwalnia Wykonawcy od odpowiedzialnoci za ich dok2adno=. Decyzje In3yniera/Kierownika projektu dotycz<ce akceptacji lub odrzucenia materia2ów i elementów robót b%d< oparte na wymaganiach okrelonych w dokumentach umowy, dokumentacji projektowej i w SST, a tak3e w normach i wytycznych. Przy podejmowaniu decyzji In3ynier/Kierownik projektu uwzgl%dni wyniki bada+ materia2ów i robót, rozrzuty normalnie wyst%puj<ce przy produkcji i przy badaniach materia2ów, dowiadczenia z przesz2oci, wyniki bada+ naukowych oraz inne czynniki wp2ywaj<ce na rozwa3an< kwesti%. Polecenia In3yniera/Kierownika projektu powinny by= wykonywane przez Wykonawc% w czasie okrelonym przez In3yniera/Kierownika projektu, pod groeb< zatrzymania robót. Skutki finansowe z tego tytu2u poniesie Wykonawca. 8

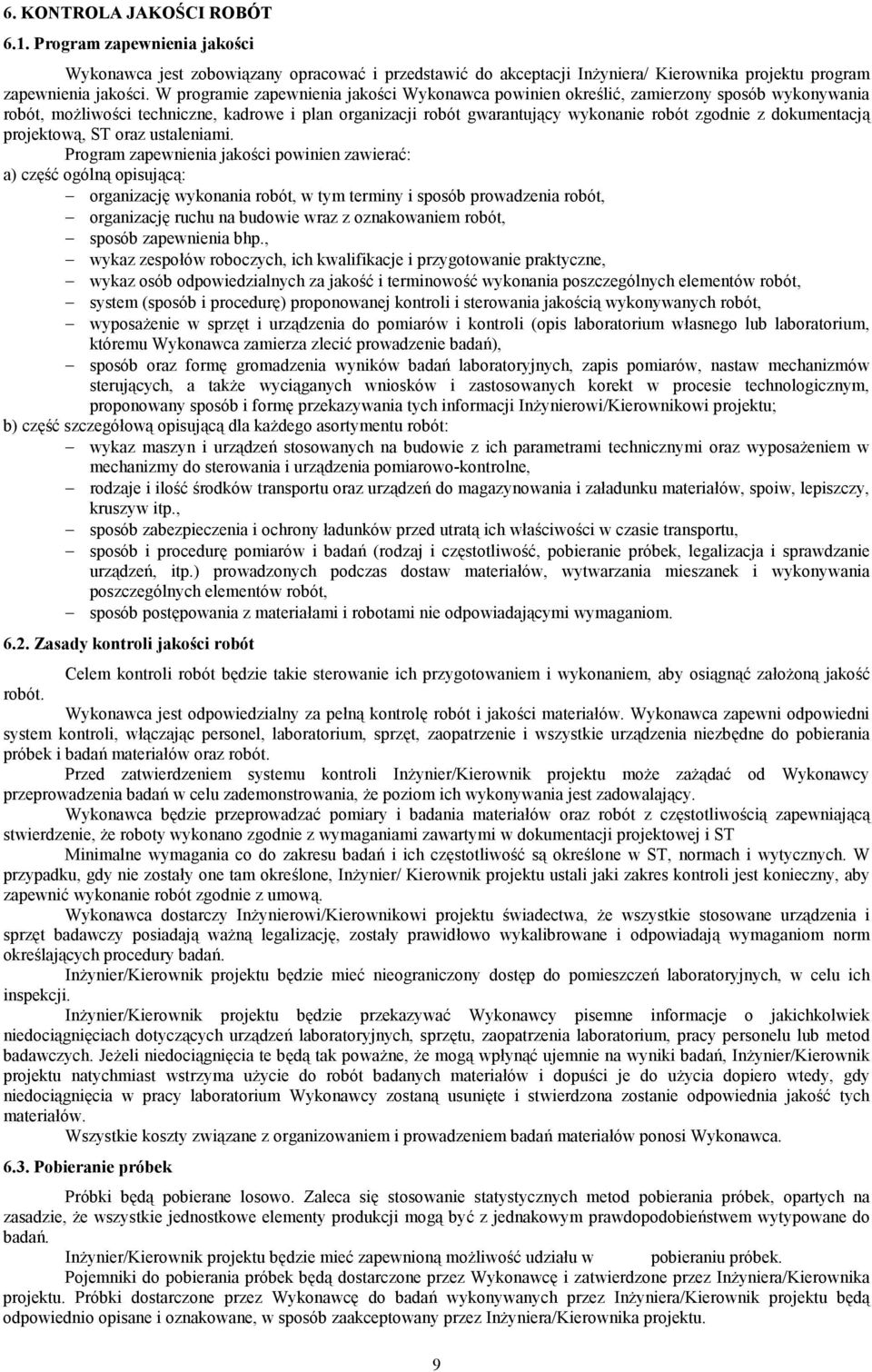

10 6. KONTROLA JAKOCI ROBÓT 6.1. Program zapewnienia jako1ci Wykonawca jest zobowi<zany opracowa= i przedstawi= do akceptacji In3yniera/ Kierownika projektu program zapewnienia jakoci. W programie zapewnienia jakoci Wykonawca powinien okreli=, zamierzony sposób wykonywania robót, mo3liwoci techniczne, kadrowe i plan organizacji robót gwarantuj<cy wykonanie robót zgodnie z dokumentacj< projektow<, ST oraz ustaleniami. Program zapewnienia jakoci powinien zawiera=: a) cz%= ogóln< opisuj<c<: organizacj% wykonania robót, w tym terminy i sposób prowadzenia robót, organizacj% ruchu na budowie wraz z oznakowaniem robót, sposób zapewnienia bhp., wykaz zespo2ów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jako= i terminowo= wykonania poszczególnych elementów robót, system (sposób i procedur%) proponowanej kontroli i sterowania jakoci< wykonywanych robót, wyposa3enie w sprz%t i urz<dzenia do pomiarów i kontroli (opis laboratorium w2asnego lub laboratorium, któremu Wykonawca zamierza zleci= prowadzenie bada+), sposób oraz form% gromadzenia wyników bada+ laboratoryjnych, zapis pomiarów, nastaw mechanizmów steruj<cych, a tak3e wyci<ganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form% przekazywania tych informacji In3ynierowi/Kierownikowi projektu; b) cz%= szczegó2ow< opisuj<c< dla ka3dego asortymentu robót: wykaz maszyn i urz<dze+ stosowanych na budowie z ich parametrami technicznymi oraz wyposa3eniem w mechanizmy do sterowania i urz<dzenia pomiarowo-kontrolne, rodzaje i ilo= rodków transportu oraz urz<dze+ do magazynowania i za2adunku materia2ów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony 2adunków przed utrat< ich w2aciwoci w czasie transportu, sposób i procedur% pomiarów i bada+ (rodzaj i cz%stotliwo=, pobieranie próbek, legalizacja i sprawdzanie urz<dze+, itp.) prowadzonych podczas dostaw materia2ów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, sposób post%powania z materia2ami i robotami nie odpowiadaj<cymi wymaganiom Zasady kontroli jako1ci robót Celem kontroli robót b%dzie takie sterowanie ich przygotowaniem i wykonaniem, aby osi<gn<= za2o3on< jako= robót. Wykonawca jest odpowiedzialny za pe2n< kontrol% robót i jakoci materia2ów. Wykonawca zapewni odpowiedni system kontroli, w2<czaj<c personel, laboratorium, sprz%t, zaopatrzenie i wszystkie urz<dzenia niezb%dne do pobierania próbek i bada+ materia2ów oraz robót. Przed zatwierdzeniem systemu kontroli In3ynier/Kierownik projektu mo3e za3<da= od Wykonawcy przeprowadzenia bada+ w celu zademonstrowania, 3e poziom ich wykonywania jest zadowalaj<cy. Wykonawca b%dzie przeprowadza= pomiary i badania materia2ów oraz robót z cz%stotliwoci< zapewniaj<c< stwierdzenie, 3e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i ST Minimalne wymagania co do zakresu bada+ i ich cz%stotliwo= s< okrelone w ST, normach i wytycznych. W przypadku, gdy nie zosta2y one tam okrelone, In3ynier/ Kierownik projektu ustali jaki zakres kontroli jest konieczny, aby zapewni= wykonanie robót zgodnie z umow<. Wykonawca dostarczy In3ynierowi/Kierownikowi projektu wiadectwa, 3e wszystkie stosowane urz<dzenia i sprz%t badawczy posiadaj< wa3n< legalizacj%, zosta2y prawid2owo wykalibrowane i odpowiadaj< wymaganiom norm okrelaj<cych procedury bada+. In3ynier/Kierownik projektu b%dzie mie= nieograniczony dost%p do pomieszcze+ laboratoryjnych, w celu ich inspekcji. In3ynier/Kierownik projektu b%dzie przekazywa= Wykonawcy pisemne informacje o jakichkolwiek niedoci<gni%ciach dotycz<cych urz<dze+ laboratoryjnych, sprz%tu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Je3eli niedoci<gni%cia te b%d< tak powa3ne, 3e mog< wp2yn<= ujemnie na wyniki bada+, In3ynier/Kierownik projektu natychmiast wstrzyma u3ycie do robót badanych materia2ów i dopuci je do u3ycia dopiero wtedy, gdy niedoci<gni%cia w pracy laboratorium Wykonawcy zostan< usuni%te i stwierdzona zostanie odpowiednia jako= tych materia2ów. Wszystkie koszty zwi<zane z organizowaniem i prowadzeniem bada+ materia2ów ponosi Wykonawca Pobieranie próbek Próbki b%d< pobierane losowo. Zaleca si% stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, 3e wszystkie jednostkowe elementy produkcji mog< by= z jednakowym prawdopodobie+stwem wytypowane do bada+. In3ynier/Kierownik projektu b%dzie mie= zapewnion< mo3liwo= udzia2u w pobieraniu próbek. Pojemniki do pobierania próbek b%d< dostarczone przez Wykonawc% i zatwierdzone przez In3yniera/Kierownika projektu. Próbki dostarczone przez Wykonawc% do bada+ wykonywanych przez In3yniera/Kierownik projektu b%d< odpowiednio opisane i oznakowane, w sposób zaakceptowany przez In3yniera/Kierownika projektu. 9

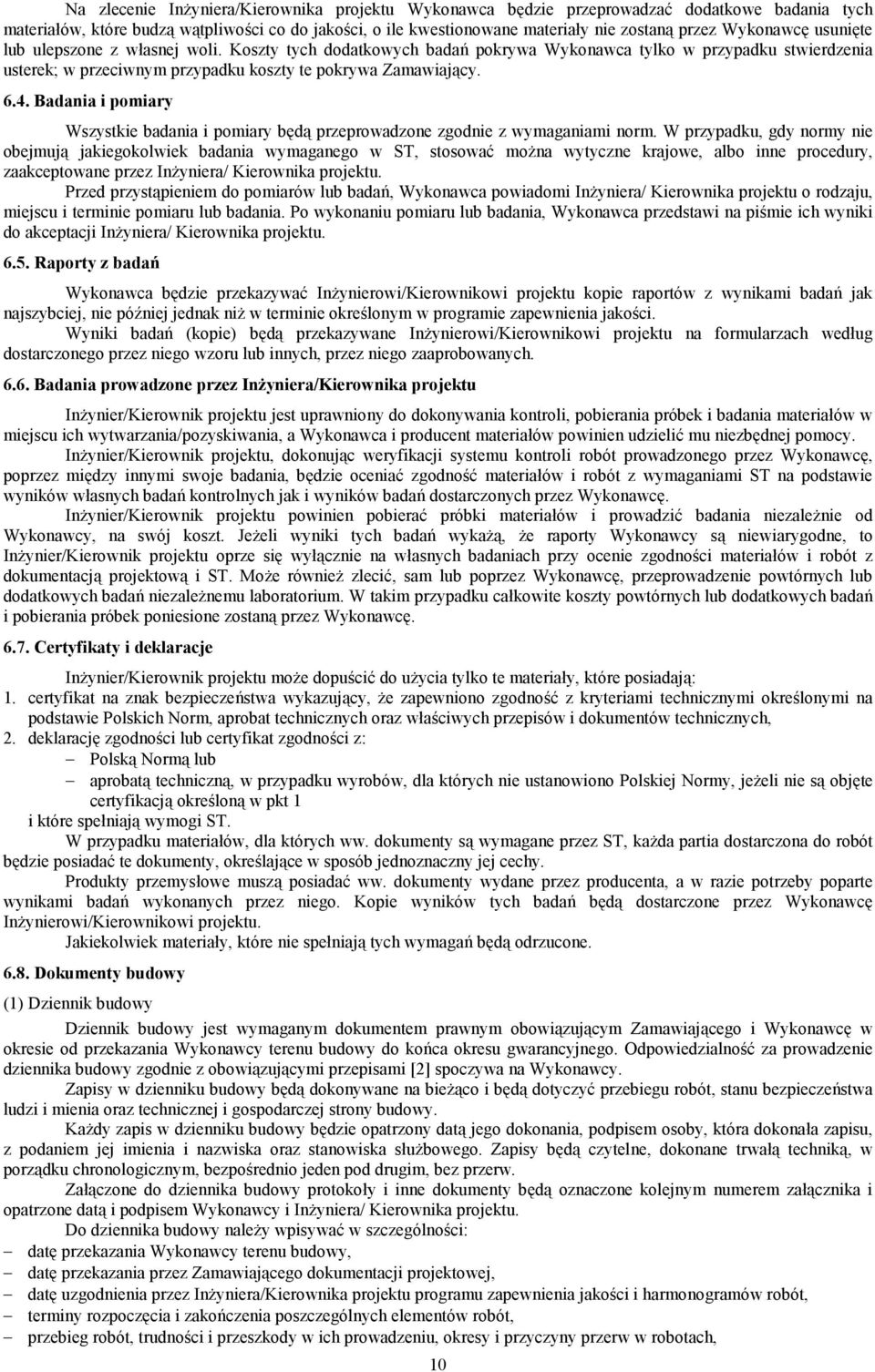

11 Na zlecenie In3yniera/Kierownika projektu Wykonawca b%dzie przeprowadza= dodatkowe badania tych materia2ów, które budz< w<tpliwoci co do jakoci, o ile kwestionowane materia2y nie zostan< przez Wykonawc% usuni%te lub ulepszone z w2asnej woli. Koszty tych dodatkowych bada+ pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiaj<cy Badania i pomiary Wszystkie badania i pomiary b%d< przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmuj< jakiegokolwiek badania wymaganego w ST, stosowa= mo3na wytyczne krajowe, albo inne procedury, zaakceptowane przez In3yniera/ Kierownika projektu. Przed przyst<pieniem do pomiarów lub bada+, Wykonawca powiadomi In3yniera/ Kierownika projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na pimie ich wyniki do akceptacji In3yniera/ Kierownika projektu Raporty z badad Wykonawca b%dzie przekazywa= In3ynierowi/Kierownikowi projektu kopie raportów z wynikami bada+ jak najszybciej, nie póeniej jednak ni3 w terminie okrelonym w programie zapewnienia jakoci. Wyniki bada+ (kopie) b%d< przekazywane In3ynierowi/Kierownikowi projektu na formularzach wed2ug dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez InEyniera/Kierownika projektu In3ynier/Kierownik projektu jest uprawniony do dokonywania kontroli, pobierania próbek i badania materia2ów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materia2ów powinien udzieli= mu niezb%dnej pomocy. In3ynier/Kierownik projektu, dokonuj<c weryfikacji systemu kontroli robót prowadzonego przez Wykonawc%, poprzez mi%dzy innymi swoje badania, b%dzie ocenia= zgodno= materia2ów i robót z wymaganiami ST na podstawie wyników w2asnych bada+ kontrolnych jak i wyników bada+ dostarczonych przez Wykonawc%. In3ynier/Kierownik projektu powinien pobiera= próbki materia2ów i prowadzi= badania niezale3nie od Wykonawcy, na swój koszt. Je3eli wyniki tych bada+ wyka3<, 3e raporty Wykonawcy s< niewiarygodne, to In3ynier/Kierownik projektu oprze si% wy2<cznie na w2asnych badaniach przy ocenie zgodnoci materia2ów i robót z dokumentacj< projektow< i ST. Mo3e równie3 zleci=, sam lub poprzez Wykonawc%, przeprowadzenie powtórnych lub dodatkowych bada+ niezale3nemu laboratorium. W takim przypadku ca2kowite koszty powtórnych lub dodatkowych bada+ i pobierania próbek poniesione zostan< przez Wykonawc% Certyfikaty i deklaracje In3ynier/Kierownik projektu mo3e dopuci= do u3ycia tylko te materia2y, które posiadaj<: 1. certyfikat na znak bezpiecze+stwa wykazuj<cy, 3e zapewniono zgodno= z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz w2aciwych przepisów i dokumentów technicznych, 2. deklaracj% zgodnoci lub certyfikat zgodnoci z: Polsk< Norm< lub aprobat< techniczn<, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, je3eli nie s< obj%te certyfikacj< okrelon< w pkt 1 i które spe2niaj< wymogi ST. W przypadku materia2ów, dla których ww. dokumenty s< wymagane przez ST, ka3da partia dostarczona do robót b%dzie posiada= te dokumenty, okrelaj<ce w sposób jednoznaczny jej cechy. Produkty przemys2owe musz< posiada= ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada+ wykonanych przez niego. Kopie wyników tych bada+ b%d< dostarczone przez Wykonawc% In3ynierowi/Kierownikowi projektu. Jakiekolwiek materia2y, które nie spe2niaj< tych wymaga+ b%d< odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowi<zuj<cym Zamawiaj<cego i Wykonawc% w okresie od przekazania Wykonawcy terenu budowy do ko+ca okresu gwarancyjnego. Odpowiedzialno= za prowadzenie dziennika budowy zgodnie z obowi<zuj<cymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy b%d< dokonywane na bie3<co i b%d< dotyczy= przebiegu robót, stanu bezpiecze+stwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Ka3dy zapis w dzienniku budowy b%dzie opatrzony dat< jego dokonania, podpisem osoby, która dokona2a zapisu, z podaniem jej imienia i nazwiska oraz stanowiska s2u3bowego. Zapisy b%d< czytelne, dokonane trwa2< technik<, w porz<dku chronologicznym, bezporednio jeden pod drugim, bez przerw. Za2<czone do dziennika budowy protoko2y i inne dokumenty b%d< oznaczone kolejnym numerem za2<cznika i opatrzone dat< i podpisem Wykonawcy i In3yniera/ Kierownika projektu. Do dziennika budowy nale3y wpisywa= w szczególnoci: dat% przekazania Wykonawcy terenu budowy, dat% przekazania przez Zamawiaj<cego dokumentacji projektowej, dat% uzgodnienia przez In3yniera/Kierownika projektu programu zapewnienia jakoci i harmonogramów robót, terminy rozpocz%cia i zako+czenia poszczególnych elementów robót, przebieg robót, trudnoci i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, 10

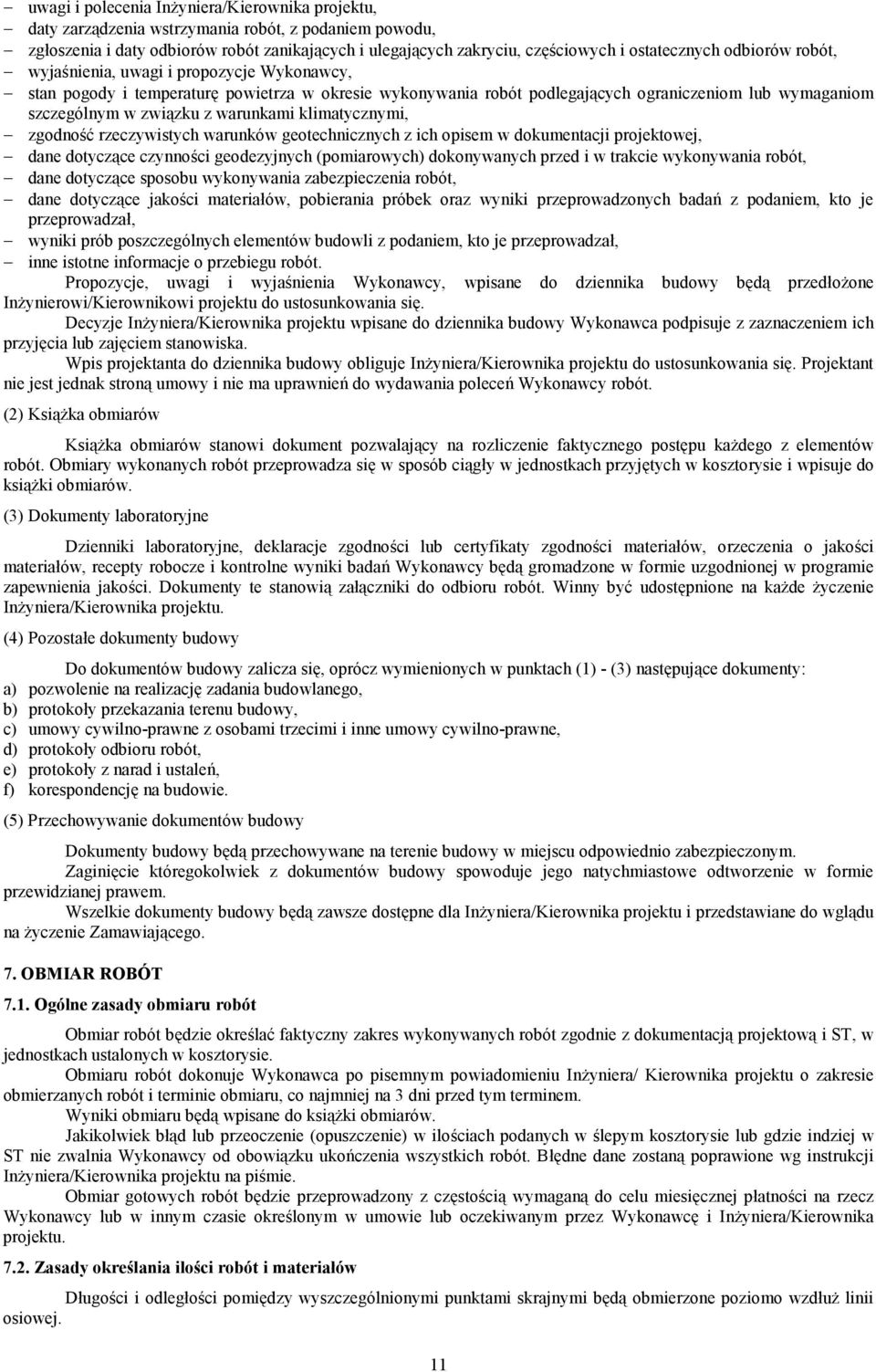

12 uwagi i polecenia In3yniera/Kierownika projektu, daty zarz<dzenia wstrzymania robót, z podaniem powodu, zg2oszenia i daty odbiorów robót zanikaj<cych i ulegaj<cych zakryciu, cz%ciowych i ostatecznych odbiorów robót, wyjanienia, uwagi i propozycje Wykonawcy, stan pogody i temperatur% powietrza w okresie wykonywania robót podlegaj<cych ograniczeniom lub wymaganiom szczególnym w zwi<zku z warunkami klimatycznymi, zgodno= rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, dane dotycz<ce czynnoci geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, dane dotycz<ce sposobu wykonywania zabezpieczenia robót, dane dotycz<ce jakoci materia2ów, pobierania próbek oraz wyniki przeprowadzonych bada+ z podaniem, kto je przeprowadza2, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadza2, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjanienia Wykonawcy, wpisane do dziennika budowy b%d< przed2o3one In3ynierowi/Kierownikowi projektu do ustosunkowania si%. Decyzje In3yniera/Kierownika projektu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyj%cia lub zaj%ciem stanowiska. Wpis projektanta do dziennika budowy obliguje In3yniera/Kierownika projektu do ustosunkowania si%. Projektant nie jest jednak stron< umowy i nie ma uprawnie+ do wydawania polece+ Wykonawcy robót. (2) Ksi<3ka obmiarów Ksi<3ka obmiarów stanowi dokument pozwalaj<cy na rozliczenie faktycznego post%pu ka3dego z elementów robót. Obmiary wykonanych robót przeprowadza si% w sposób ci<g2y w jednostkach przyj%tych w kosztorysie i wpisuje do ksi<3ki obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodnoci lub certyfikaty zgodnoci materia2ów, orzeczenia o jakoci materia2ów, recepty robocze i kontrolne wyniki bada+ Wykonawcy b%d< gromadzone w formie uzgodnionej w programie zapewnienia jakoci. Dokumenty te stanowi< za2<czniki do odbioru robót. Winny by= udost%pnione na ka3de 3yczenie In3yniera/Kierownika projektu. (4) Pozosta2e dokumenty budowy Do dokumentów budowy zalicza si%, oprócz wymienionych w punktach (1) - (3) nast%puj<ce dokumenty: a) pozwolenie na realizacj% zadania budowlanego, b) protoko2y przekazania terenu budowy, c) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) protoko2y odbioru robót, e) protoko2y z narad i ustale+, f) korespondencj% na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy b%d< przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zagini%cie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy b%d< zawsze dost%pne dla In3yniera/Kierownika projektu i przedstawiane do wgl<du na 3yczenie Zamawiaj<cego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót b%dzie okrela= faktyczny zakres wykonywanych robót zgodnie z dokumentacj< projektow< i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu In3yniera/ Kierownika projektu o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru b%d< wpisane do ksi<3ki obmiarów. Jakikolwiek b2<d lub przeoczenie (opuszczenie) w ilociach podanych w lepym kosztorysie lub gdzie indziej w ST nie zwalnia Wykonawcy od obowi<zku uko+czenia wszystkich robót. B2%dne dane zostan< poprawione wg instrukcji In3yniera/Kierownika projektu na pimie. Obmiar gotowych robót b%dzie przeprowadzony z cz%stoci< wymagan< do celu miesi%cznej p2atnoci na rzecz Wykonawcy lub w innym czasie okrelonym w umowie lub oczekiwanym przez Wykonawc% i In3yniera/Kierownika projektu Zasady okre1lania ilo1ci robót i materia?ów D2ugoci i odleg2oci pomi%dzy wyszczególnionymi punktami skrajnymi b%d< obmierzone poziomo wzd2u3 linii osiowej. 11

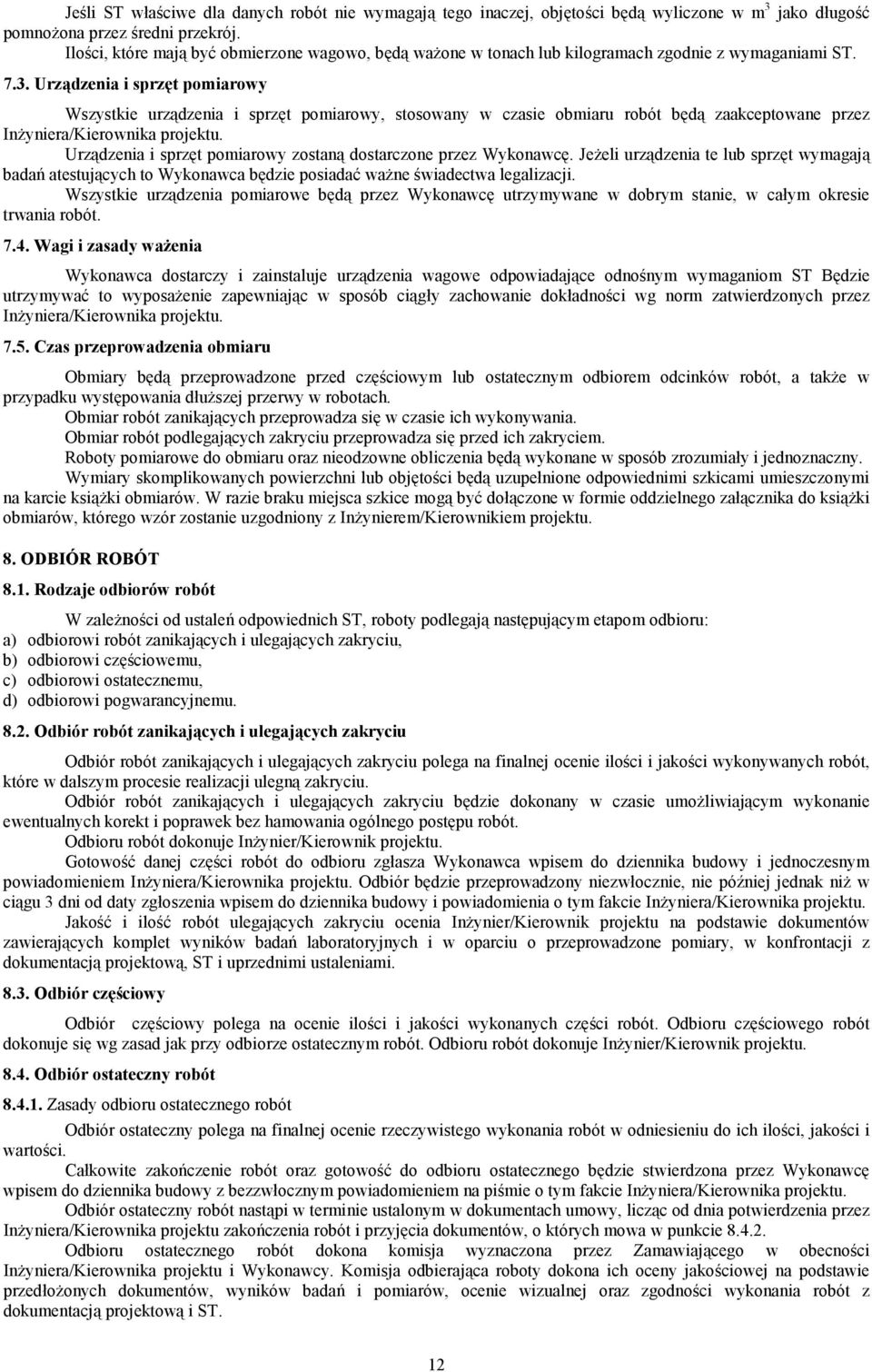

13 Jeli ST w2aciwe dla danych robót nie wymagaj< tego inaczej, obj%toci b%d< wyliczone w m 3 jako d2ugo= pomno3ona przez redni przekrój. Iloci, które maj< by= obmierzone wagowo, b%d< wa3one w tonach lub kilogramach zgodnie z wymaganiami ST Urz:dzenia i sprz,t pomiarowy Wszystkie urz<dzenia i sprz%t pomiarowy, stosowany w czasie obmiaru robót b%d< zaakceptowane przez In3yniera/Kierownika projektu. Urz<dzenia i sprz%t pomiarowy zostan< dostarczone przez Wykonawc%. Je3eli urz<dzenia te lub sprz%t wymagaj< bada+ atestuj<cych to Wykonawca b%dzie posiada= wa3ne wiadectwa legalizacji. Wszystkie urz<dzenia pomiarowe b%d< przez Wykonawc% utrzymywane w dobrym stanie, w ca2ym okresie trwania robót Wagi i zasady waeenia Wykonawca dostarczy i zainstaluje urz<dzenia wagowe odpowiadaj<ce odnonym wymaganiom ST B%dzie utrzymywa= to wyposa3enie zapewniaj<c w sposób ci<g2y zachowanie dok2adnoci wg norm zatwierdzonych przez In3yniera/Kierownika projektu Czas przeprowadzenia obmiaru Obmiary b%d< przeprowadzone przed cz%ciowym lub ostatecznym odbiorem odcinków robót, a tak3e w przypadku wyst%powania d2u3szej przerwy w robotach. Obmiar robót zanikaj<cych przeprowadza si% w czasie ich wykonywania. Obmiar robót podlegaj<cych zakryciu przeprowadza si% przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia b%d< wykonane w sposób zrozumia2y i jednoznaczny. Wymiary skomplikowanych powierzchni lub obj%toci b%d< uzupe2nione odpowiednimi szkicami umieszczonymi na karcie ksi<3ki obmiarów. W razie braku miejsca szkice mog< by= do2<czone w formie oddzielnego za2<cznika do ksi<3ki obmiarów, którego wzór zostanie uzgodniony z In3ynierem/Kierownikiem projektu. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zale3noci od ustale+ odpowiednich ST, roboty podlegaj< nast%puj<cym etapom odbioru: a) odbiorowi robót zanikaj<cych i ulegaj<cych zakryciu, b) odbiorowi cz%ciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikaj:cych i ulegaj:cych zakryciu Odbiór robót zanikaj<cych i ulegaj<cych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn< zakryciu. Odbiór robót zanikaj<cych i ulegaj<cych zakryciu b%dzie dokonany w czasie umo3liwiaj<cym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego post%pu robót. Odbioru robót dokonuje In3ynier/Kierownik projektu. Gotowo= danej cz%ci robót do odbioru zg2asza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem In3yniera/Kierownika projektu. Odbiór b%dzie przeprowadzony niezw2ocznie, nie póeniej jednak ni3 w ci<gu 3 dni od daty zg2oszenia wpisem do dziennika budowy i powiadomienia o tym fakcie In3yniera/Kierownika projektu. Jako= i ilo= robót ulegaj<cych zakryciu ocenia In3ynier/Kierownik projektu na podstawie dokumentów zawieraj<cych komplet wyników bada+ laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj< projektow<, ST i uprzednimi ustaleniami Odbiór cz,1ciowy Odbiór cz%ciowy polega na ocenie iloci i jakoci wykonanych cz%ci robót. Odbioru cz%ciowego robót dokonuje si% wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje In3ynier/Kierownik projektu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Ca2kowite zako+czenie robót oraz gotowo= do odbioru ostatecznego b%dzie stwierdzona przez Wykonawc% wpisem do dziennika budowy z bezzw2ocznym powiadomieniem na pimie o tym fakcie In3yniera/Kierownika projektu. Odbiór ostateczny robót nast<pi w terminie ustalonym w dokumentach umowy, licz<c od dnia potwierdzenia przez In3yniera/Kierownika projektu zako+czenia robót i przyj%cia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiaj<cego w obecnoci In3yniera/Kierownika projektu i Wykonawcy. Komisja odbieraj<ca roboty dokona ich oceny jakociowej na podstawie przed2o3onych dokumentów, wyników bada+ i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj< projektow< i ST. 12

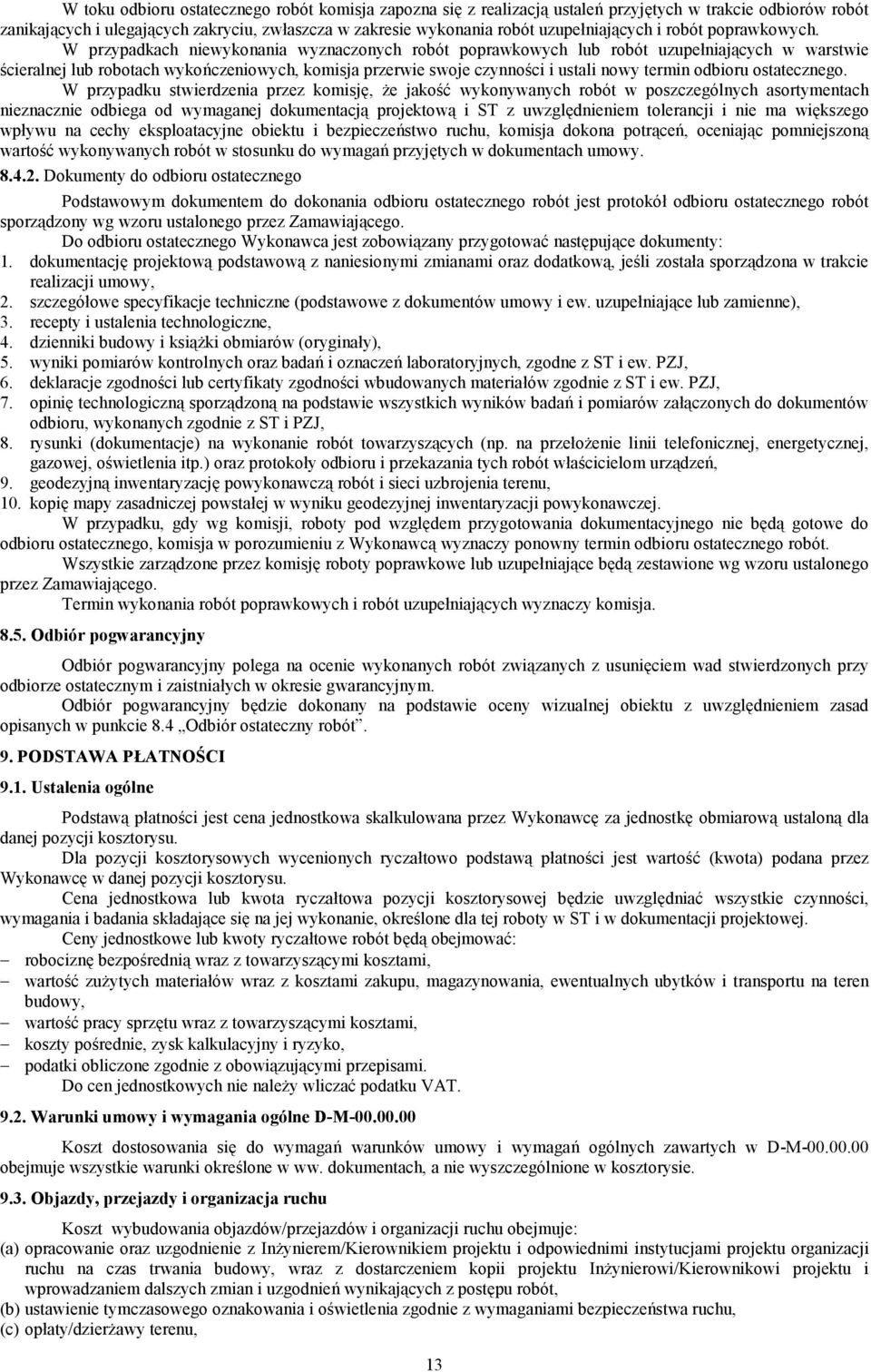

14 W toku odbioru ostatecznego robót komisja zapozna si% z realizacj< ustale+ przyj%tych w trakcie odbiorów robót zanikaj<cych i ulegaj<cych zakryciu, zw2aszcza w zakresie wykonania robót uzupe2niaj<cych i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupe2niaj<cych w warstwie cieralnej lub robotach wyko+czeniowych, komisja przerwie swoje czynnoci i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj%, 3e jako= wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj< projektow< i ST z uwzgl%dnieniem tolerancji i nie ma wi%kszego wp2ywu na cechy eksploatacyjne obiektu i bezpiecze+stwo ruchu, komisja dokona potr<ce+, oceniaj<c pomniejszon< warto= wykonywanych robót w stosunku do wymaga+ przyj%tych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokó2 odbioru ostatecznego robót sporz<dzony wg wzoru ustalonego przez Zamawiaj<cego. Do odbioru ostatecznego Wykonawca jest zobowi<zany przygotowa= nast%puj<ce dokumenty: 1. dokumentacj% projektow< podstawow< z naniesionymi zmianami oraz dodatkow<, jeli zosta2a sporz<dzona w trakcie realizacji umowy, 2. szczegó2owe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupe2niaj<ce lub zamienne), 3. recepty i ustalenia technologiczne, 4. dzienniki budowy i ksi<3ki obmiarów (orygina2y), 5. wyniki pomiarów kontrolnych oraz bada+ i oznacze+ laboratoryjnych, zgodne z ST i ew. PZJ, 6. deklaracje zgodnoci lub certyfikaty zgodnoci wbudowanych materia2ów zgodnie z ST i ew. PZJ, 7. opini% technologiczn< sporz<dzon< na podstawie wszystkich wyników bada+ i pomiarów za2<czonych do dokumentów odbioru, wykonanych zgodnie z ST i PZJ, 8. rysunki (dokumentacje) na wykonanie robót towarzysz<cych (np. na prze2o3enie linii telefonicznej, energetycznej, gazowej, owietlenia itp.) oraz protoko2y odbioru i przekazania tych robót w2acicielom urz<dze+, 9. geodezyjn< inwentaryzacj% powykonawcz< robót i sieci uzbrojenia terenu, 10. kopi% mapy zasadniczej powsta2ej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod wzgl%dem przygotowania dokumentacyjnego nie b%d< gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawc< wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarz<dzone przez komisj% roboty poprawkowe lub uzupe2niaj<ce b%d< zestawione wg wzoru ustalonego przez Zamawiaj<cego. Termin wykonania robót poprawkowych i robót uzupe2niaj<cych wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót zwi<zanych z usuni%ciem wad stwierdzonych przy odbiorze ostatecznym i zaistnia2ych w okresie gwarancyjnym. Odbiór pogwarancyjny b%dzie dokonany na podstawie oceny wizualnej obiektu z uwzgl%dnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA P=ATNOCI 9.1. Ustalenia ogólne Podstaw< p2atnoci jest cena jednostkowa skalkulowana przez Wykonawc% za jednostk% obmiarow< ustalon< dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych rycza2towo podstaw< p2atnoci jest warto= (kwota) podana przez Wykonawc% w danej pozycji kosztorysu. Cena jednostkowa lub kwota rycza2towa pozycji kosztorysowej b%dzie uwzgl%dnia= wszystkie czynnoci, wymagania i badania sk2adaj<ce si% na jej wykonanie, okrelone dla tej roboty w ST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty rycza2towe robót b%d< obejmowa=: robocizn% bezporedni< wraz z towarzysz<cymi kosztami, warto= zu3ytych materia2ów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, warto= pracy sprz%tu wraz z towarzysz<cymi kosztami, koszty porednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowi<zuj<cymi przepisami. Do cen jednostkowych nie nale3y wlicza= podatku VAT Warunki umowy i wymagania ogólne D-M Koszt dostosowania si% do wymaga+ warunków umowy i wymaga+ ogólnych zawartych w D-M obejmuje wszystkie warunki okrelone w ww. dokumentach, a nie wyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: (a) opracowanie oraz uzgodnienie z In3ynierem/Kierownikiem projektu i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu In3ynierowi/Kierownikowi projektu i wprowadzaniem dalszych zmian i uzgodnie+ wynikaj<cych z post%pu robót, (b) ustawienie tymczasowego oznakowania i owietlenia zgodnie z wymaganiami bezpiecze+stwa ruchu, (c) op2aty/dzier3awy terenu, 13

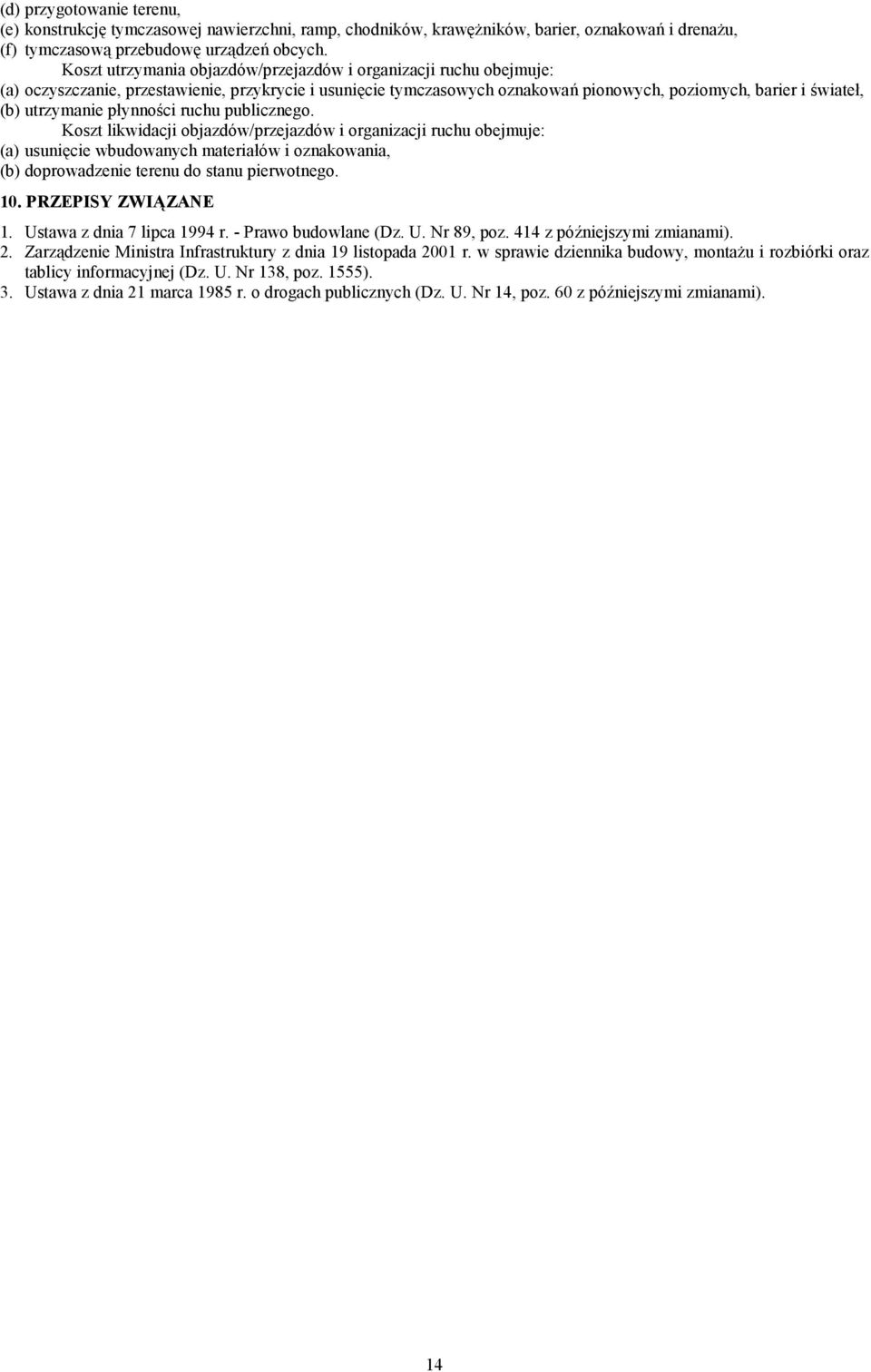

15 (d) przygotowanie terenu, (e) konstrukcj% tymczasowej nawierzchni, ramp, chodników, kraw%3ników, barier, oznakowa+ i drena3u, (f) tymczasow< przebudow% urz<dze+ obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: (a) oczyszczanie, przestawienie, przykrycie i usuni%cie tymczasowych oznakowa+ pionowych, poziomych, barier i wiate2, (b) utrzymanie p2ynnoci ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: (a) usuni%cie wbudowanych materia2ów i oznakowania, (b) doprowadzenie terenu do stanu pierwotnego. 10. PRZEPISY ZWIJZANE 1. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z póeniejszymi zmianami). 2. Zarz<dzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, monta3u i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). 3. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z póeniejszymi zmianami). 14

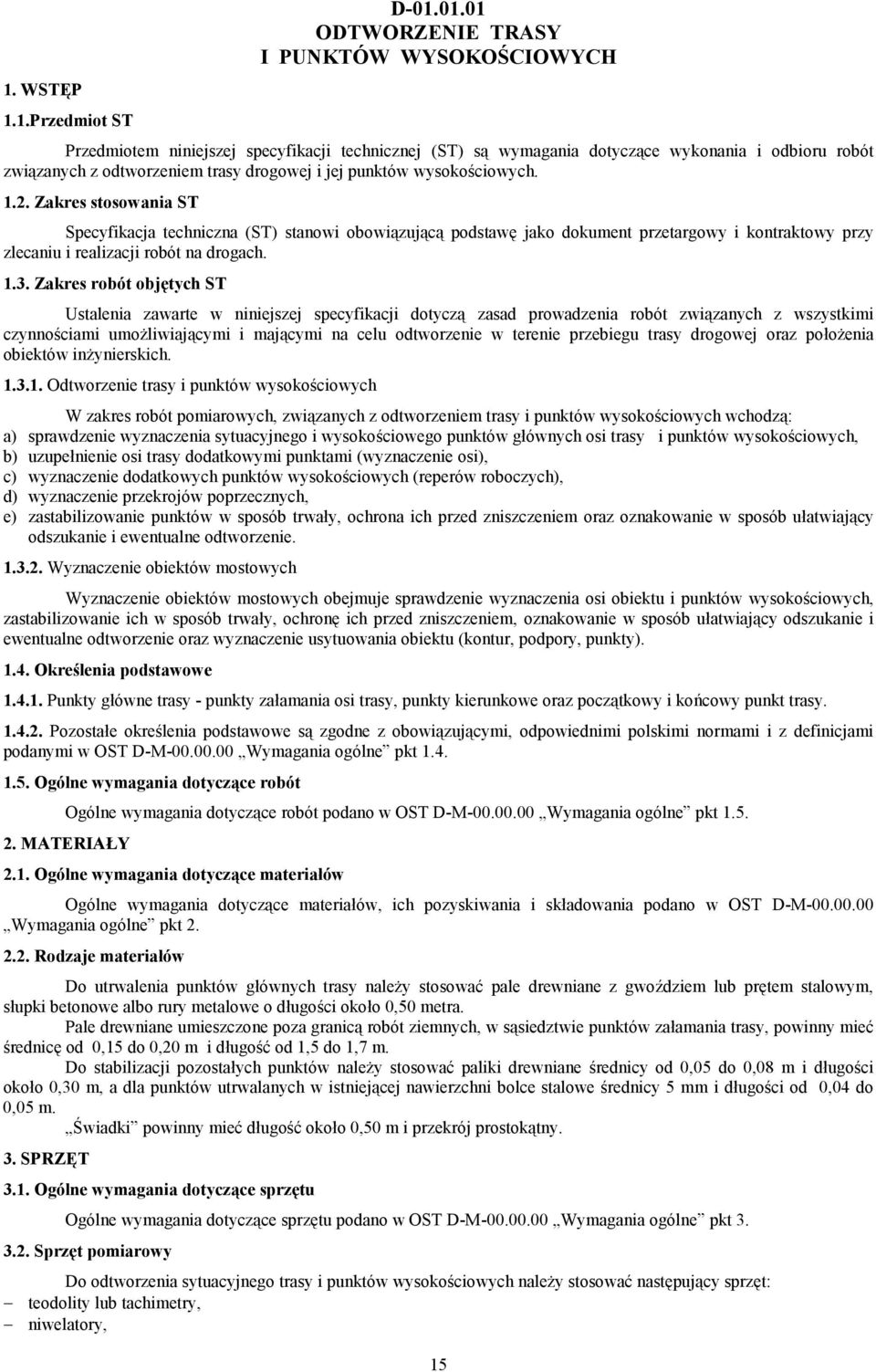

16 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOCIOWYCH 1. WSTP 1.1.Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) s< wymagania dotycz<ce wykonania i odbioru robót zwi<zanych z odtworzeniem trasy drogowej i jej punktów wysokociowych Zakres stosowania ST Specyfikacja techniczna (ST) stanowi obowi<zuj<c< podstaw% jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Zakres robót obj,tych ST Ustalenia zawarte w niniejszej specyfikacji dotycz< zasad prowadzenia robót zwi<zanych z wszystkimi czynnociami umo3liwiaj<cymi i maj<cymi na celu odtworzenie w terenie przebiegu trasy drogowej oraz po2o3enia obiektów in3ynierskich Odtworzenie trasy i punktów wysokociowych W zakres robót pomiarowych, zwi<zanych z odtworzeniem trasy i punktów wysokociowych wchodz<: a) sprawdzenie wyznaczenia sytuacyjnego i wysokociowego punktów g2ównych osi trasy i punktów wysokociowych, b) uzupe2nienie osi trasy dodatkowymi punktami (wyznaczenie osi), c) wyznaczenie dodatkowych punktów wysokociowych (reperów roboczych), d) wyznaczenie przekrojów poprzecznych, e) zastabilizowanie punktów w sposób trwa2y, ochrona ich przed zniszczeniem oraz oznakowanie w sposób u2atwiaj<cy odszukanie i ewentualne odtworzenie Wyznaczenie obiektów mostowych Wyznaczenie obiektów mostowych obejmuje sprawdzenie wyznaczenia osi obiektu i punktów wysokociowych, zastabilizowanie ich w sposób trwa2y, ochron% ich przed zniszczeniem, oznakowanie w sposób u2atwiaj<cy odszukanie i ewentualne odtworzenie oraz wyznaczenie usytuowania obiektu (kontur, podpory, punkty) Okre1lenia podstawowe Punkty g2ówne trasy - punkty za2amania osi trasy, punkty kierunkowe oraz pocz<tkowy i ko+cowy punkt trasy Pozosta2e okrelenia podstawowe s< zgodne z obowi<zuj<cymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotycz:ce robót Ogólne wymagania dotycz<ce robót podano w OST D-M Wymagania ogólne pkt MATERIA=Y 2.1. Ogólne wymagania dotycz:ce materia?ów Ogólne wymagania dotycz<ce materia2ów, ich pozyskiwania i sk2adowania podano w OST D-M Wymagania ogólne pkt Rodzaje materia?ów Do utrwalenia punktów g2ównych trasy nale3y stosowa= pale drewniane z gwoedziem lub pr%tem stalowym, s2upki betonowe albo rury metalowe o d2ugoci oko2o 0,50 metra. Pale drewniane umieszczone poza granic< robót ziemnych, w s<siedztwie punktów za2amania trasy, powinny mie= rednic% od 0,15 do 0,20 m i d2ugo= od 1,5 do 1,7 m. Do stabilizacji pozosta2ych punktów nale3y stosowa= paliki drewniane rednicy od 0,05 do 0,08 m i d2ugoci oko2o 0,30 m, a dla punktów utrwalanych w istniej<cej nawierzchni bolce stalowe rednicy 5 mm i d2ugoci od 0,04 do 0,05 m. Fwiadki powinny mie= d2ugo= oko2o 0,50 m i przekrój prostok<tny. 3. SPRZT 3.1. Ogólne wymagania dotycz:ce sprz,tu Ogólne wymagania dotycz<ce sprz%tu podano w OST D-M Wymagania ogólne pkt Sprz,t pomiarowy Do odtworzenia sytuacyjnego trasy i punktów wysokociowych nale3y stosowa= nast%puj<cy sprz%t: teodolity lub tachimetry, niwelatory, 15

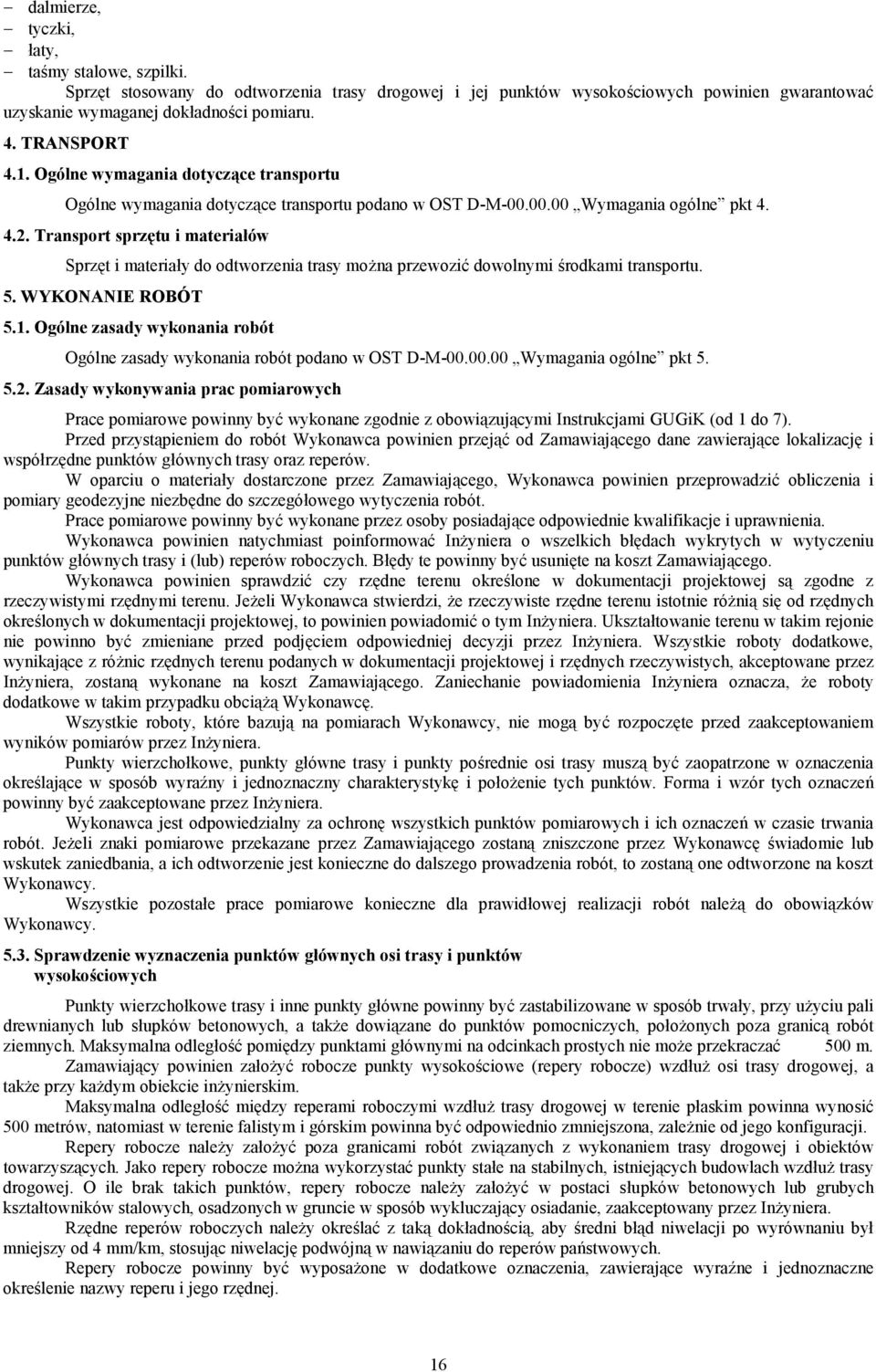

17 dalmierze, tyczki, 2aty, tamy stalowe, szpilki. Sprz%t stosowany do odtworzenia trasy drogowej i jej punktów wysokociowych powinien gwarantowa= uzyskanie wymaganej dok2adnoci pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotycz:ce transportu Ogólne wymagania dotycz<ce transportu podano w OST D-M Wymagania ogólne pkt Transport sprz,tu i materia?ów Sprz%t i materia2y do odtworzenia trasy mo3na przewozi= dowolnymi rodkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Zasady wykonywania prac pomiarowych Prace pomiarowe powinny by= wykonane zgodnie z obowi<zuj<cymi Instrukcjami GUGiK (od 1 do 7). Przed przyst<pieniem do robót Wykonawca powinien przej<= od Zamawiaj<cego dane zawieraj<ce lokalizacj% i wspó2rz%dne punktów g2ównych trasy oraz reperów. W oparciu o materia2y dostarczone przez Zamawiaj<cego, Wykonawca powinien przeprowadzi= obliczenia i pomiary geodezyjne niezb%dne do szczegó2owego wytyczenia robót. Prace pomiarowe powinny by= wykonane przez osoby posiadaj<ce odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien natychmiast poinformowa= In3yniera o wszelkich b2%dach wykrytych w wytyczeniu punktów g2ównych trasy i (lub) reperów roboczych. B2%dy te powinny by= usuni%te na koszt Zamawiaj<cego. Wykonawca powinien sprawdzi= czy rz%dne terenu okrelone w dokumentacji projektowej s< zgodne z rzeczywistymi rz%dnymi terenu. Je3eli Wykonawca stwierdzi, 3e rzeczywiste rz%dne terenu istotnie ró3ni< si% od rz%dnych okrelonych w dokumentacji projektowej, to powinien powiadomi= o tym In3yniera. Ukszta2towanie terenu w takim rejonie nie powinno by= zmieniane przed podj%ciem odpowiedniej decyzji przez In3yniera. Wszystkie roboty dodatkowe, wynikaj<ce z ró3nic rz%dnych terenu podanych w dokumentacji projektowej i rz%dnych rzeczywistych, akceptowane przez In3yniera, zostan< wykonane na koszt Zamawiaj<cego. Zaniechanie powiadomienia In3yniera oznacza, 3e roboty dodatkowe w takim przypadku obci<3< Wykonawc%. Wszystkie roboty, które bazuj< na pomiarach Wykonawcy, nie mog< by= rozpocz%te przed zaakceptowaniem wyników pomiarów przez In3yniera. Punkty wierzcho2kowe, punkty g2ówne trasy i punkty porednie osi trasy musz< by= zaopatrzone w oznaczenia okrelaj<ce w sposób wyraeny i jednoznaczny charakterystyk% i po2o3enie tych punktów. Forma i wzór tych oznacze+ powinny by= zaakceptowane przez In3yniera. Wykonawca jest odpowiedzialny za ochron% wszystkich punktów pomiarowych i ich oznacze+ w czasie trwania robót. Je3eli znaki pomiarowe przekazane przez Zamawiaj<cego zostan< zniszczone przez Wykonawc% wiadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostan< one odtworzone na koszt Wykonawcy. Wszystkie pozosta2e prace pomiarowe konieczne dla prawid2owej realizacji robót nale3< do obowi<zków Wykonawcy Sprawdzenie wyznaczenia punktów g?ównych osi trasy i punktów wysoko1ciowych Punkty wierzcho2kowe trasy i inne punkty g2ówne powinny by= zastabilizowane w sposób trwa2y, przy u3yciu pali drewnianych lub s2upków betonowych, a tak3e dowi<zane do punktów pomocniczych, po2o3onych poza granic< robót ziemnych. Maksymalna odleg2o= pomi%dzy punktami g2ównymi na odcinkach prostych nie mo3e przekracza= 500 m. Zamawiaj<cy powinien za2o3y= robocze punkty wysokociowe (repery robocze) wzd2u3 osi trasy drogowej, a tak3e przy ka3dym obiekcie in3ynierskim. Maksymalna odleg2o= mi%dzy reperami roboczymi wzd2u3 trasy drogowej w terenie p2askim powinna wynosi= 500 metrów, natomiast w terenie falistym i górskim powinna by= odpowiednio zmniejszona, zale3nie od jego konfiguracji. Repery robocze nale3y za2o3y= poza granicami robót zwi<zanych z wykonaniem trasy drogowej i obiektów towarzysz<cych. Jako repery robocze mo3na wykorzysta= punkty sta2e na stabilnych, istniej<cych budowlach wzd2u3 trasy drogowej. O ile brak takich punktów, repery robocze nale3y za2o3y= w postaci s2upków betonowych lub grubych kszta2towników stalowych, osadzonych w gruncie w sposób wykluczaj<cy osiadanie, zaakceptowany przez In3yniera. Rz%dne reperów roboczych nale3y okrela= z tak< dok2adnoci<, aby redni b2<d niwelacji po wyrównaniu by2 mniejszy od 4 mm/km, stosuj<c niwelacj% podwójn< w nawi<zaniu do reperów pa+stwowych. Repery robocze powinny by= wyposa3one w dodatkowe oznaczenia, zawieraj<ce wyraene i jednoznaczne okrelenie nazwy reperu i jego rz%dnej. 16

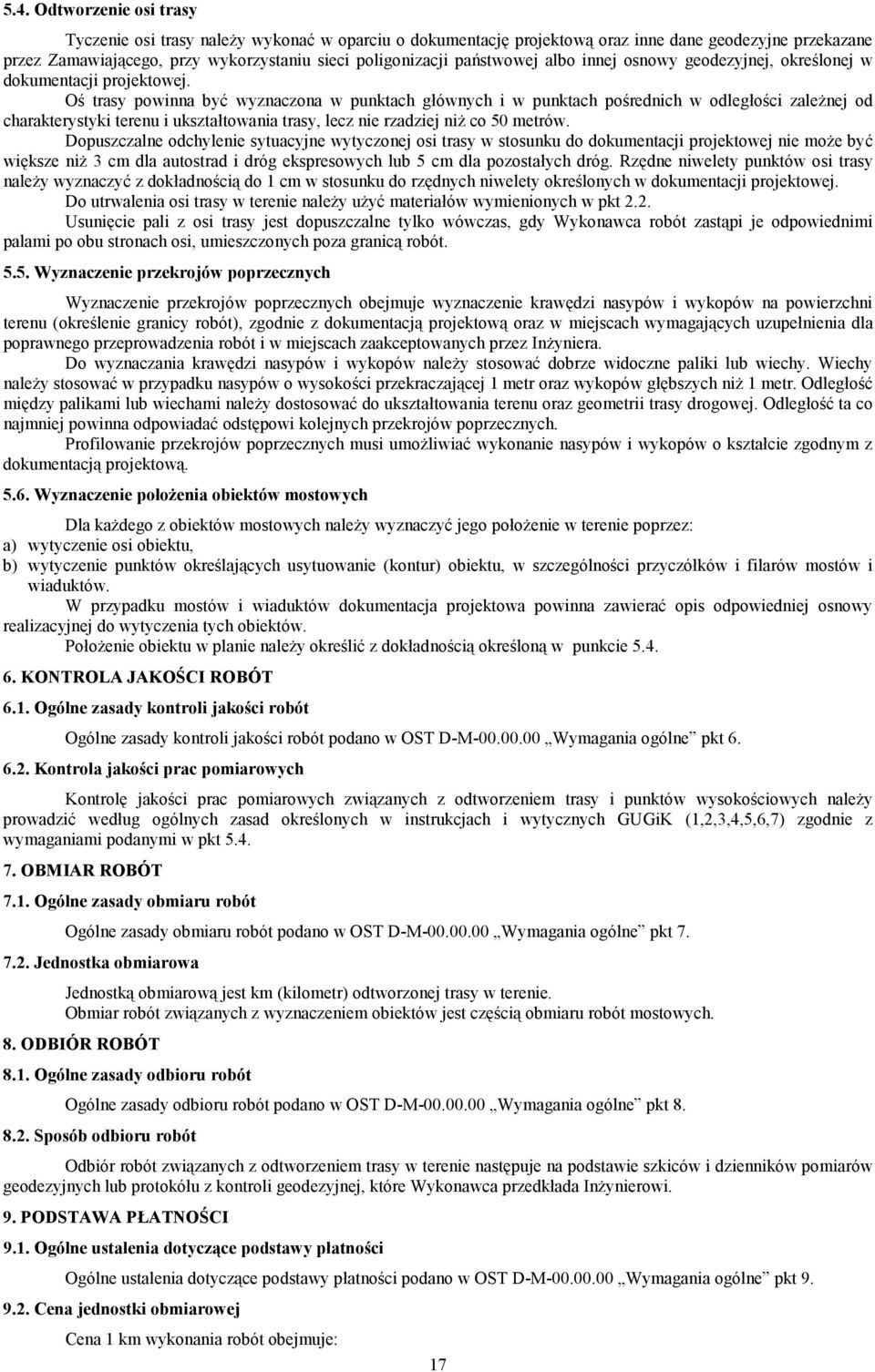

18 5.4. Odtworzenie osi trasy Tyczenie osi trasy nale3y wykona= w oparciu o dokumentacj% projektow< oraz inne dane geodezyjne przekazane przez Zamawiaj<cego, przy wykorzystaniu sieci poligonizacji pa+stwowej albo innej osnowy geodezyjnej, okrelonej w dokumentacji projektowej. O trasy powinna by= wyznaczona w punktach g2ównych i w punktach porednich w odleg2oci zale3nej od charakterystyki terenu i ukszta2towania trasy, lecz nie rzadziej ni3 co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie mo3e by= wi%ksze ni3 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozosta2ych dróg. Rz%dne niwelety punktów osi trasy nale3y wyznaczy= z dok2adnoci< do 1 cm w stosunku do rz%dnych niwelety okrelonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie nale3y u3y= materia2ów wymienionych w pkt 2.2. Usuni%cie pali z osi trasy jest dopuszczalne tylko wówczas, gdy Wykonawca robót zast<pi je odpowiednimi palami po obu stronach osi, umieszczonych poza granic< robót Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie kraw%dzi nasypów i wykopów na powierzchni terenu (okrelenie granicy robót), zgodnie z dokumentacj< projektow< oraz w miejscach wymagaj<cych uzupe2nienia dla poprawnego przeprowadzenia robót i w miejscach zaakceptowanych przez In3yniera. Do wyznaczania kraw%dzi nasypów i wykopów nale3y stosowa= dobrze widoczne paliki lub wiechy. Wiechy nale3y stosowa= w przypadku nasypów o wysokoci przekraczaj<cej 1 metr oraz wykopów g2%bszych ni3 1 metr. Odleg2o= mi%dzy palikami lub wiechami nale3y dostosowa= do ukszta2towania terenu oraz geometrii trasy drogowej. Odleg2o= ta co najmniej powinna odpowiada= odst%powi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umo3liwia= wykonanie nasypów i wykopów o kszta2cie zgodnym z dokumentacj< projektow< Wyznaczenie po?oeenia obiektów mostowych Dla ka3dego z obiektów mostowych nale3y wyznaczy= jego po2o3enie w terenie poprzez: a) wytyczenie osi obiektu, b) wytyczenie punktów okrelaj<cych usytuowanie (kontur) obiektu, w szczególnoci przyczó2ków i filarów mostów i wiaduktów. W przypadku mostów i wiaduktów dokumentacja projektowa powinna zawiera= opis odpowiedniej osnowy realizacyjnej do wytyczenia tych obiektów. Po2o3enie obiektu w planie nale3y okreli= z dok2adnoci< okrelon< w punkcie KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jako1ci robót Ogólne zasady kontroli jakoci robót podano w OST D-M Wymagania ogólne pkt Kontrola jako1ci prac pomiarowych Kontrol% jakoci prac pomiarowych zwi<zanych z odtworzeniem trasy i punktów wysokociowych nale3y prowadzi= wed2ug ogólnych zasad okrelonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostk< obmiarow< jest km (kilometr) odtworzonej trasy w terenie. Obmiar robót zwi<zanych z wyznaczeniem obiektów jest cz%ci< obmiaru robót mostowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt Sposób odbioru robót Odbiór robót zwi<zanych z odtworzeniem trasy w terenie nast%puje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokó2u z kontroli geodezyjnej, które Wykonawca przedk2ada In3ynierowi. 9. PODSTAWA P=ATNOCI 9.1. Ogólne ustalenia dotycz:ce podstawy p?atno1ci Ogólne ustalenia dotycz<ce podstawy p2atnoci podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 km wykonania robót obejmuje: 17

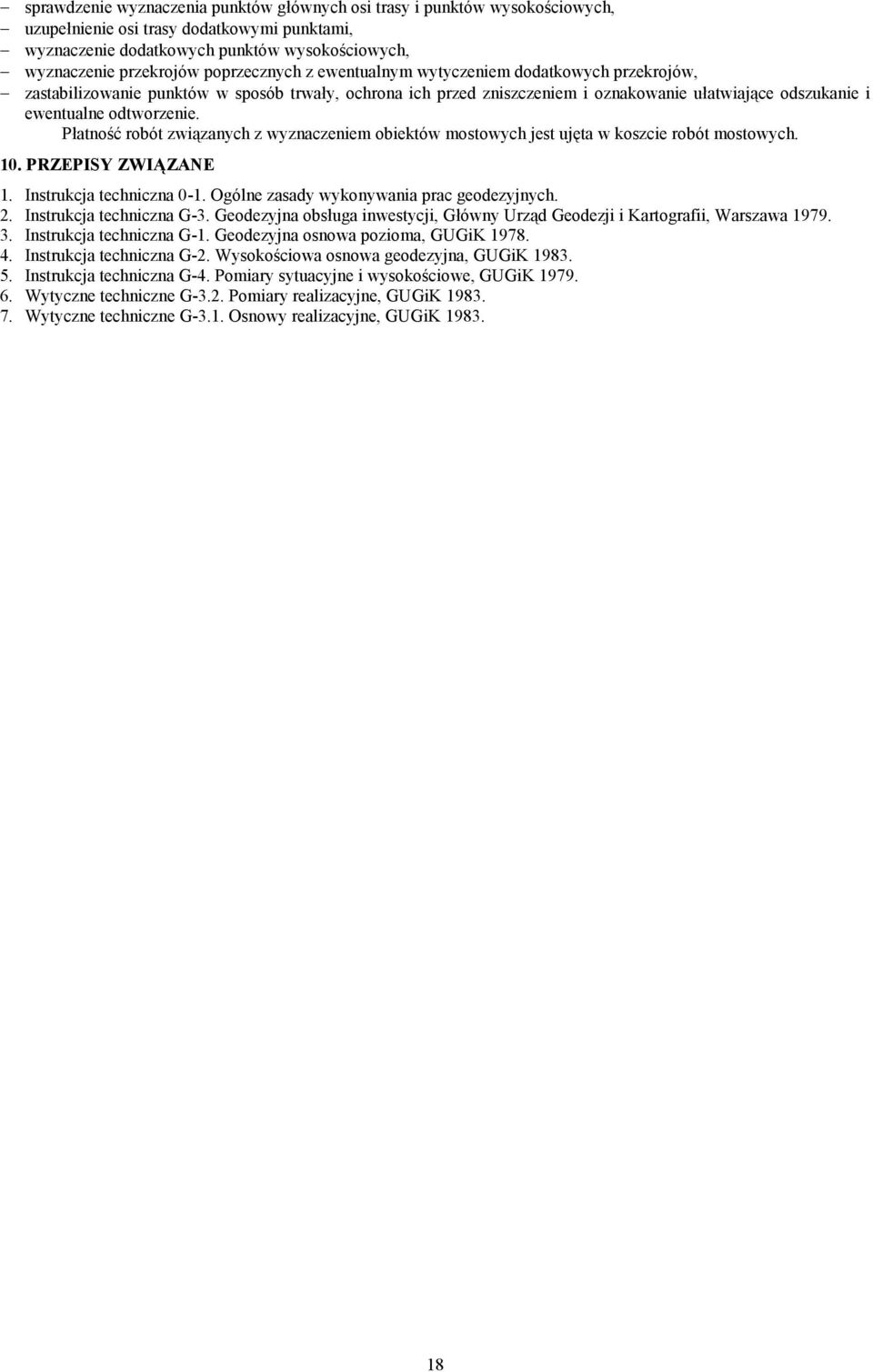

19 sprawdzenie wyznaczenia punktów g2ównych osi trasy i punktów wysokociowych, uzupe2nienie osi trasy dodatkowymi punktami, wyznaczenie dodatkowych punktów wysokociowych, wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, zastabilizowanie punktów w sposób trwa2y, ochrona ich przed zniszczeniem i oznakowanie u2atwiaj<ce odszukanie i ewentualne odtworzenie. P2atno= robót zwi<zanych z wyznaczeniem obiektów mostowych jest uj%ta w koszcie robót mostowych. 10. PRZEPISY ZWIJZANE 1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 2. Instrukcja techniczna G-3. Geodezyjna obs2uga inwestycji, G2ówny Urz<d Geodezji i Kartografii, Warszawa Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokociowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokociowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK

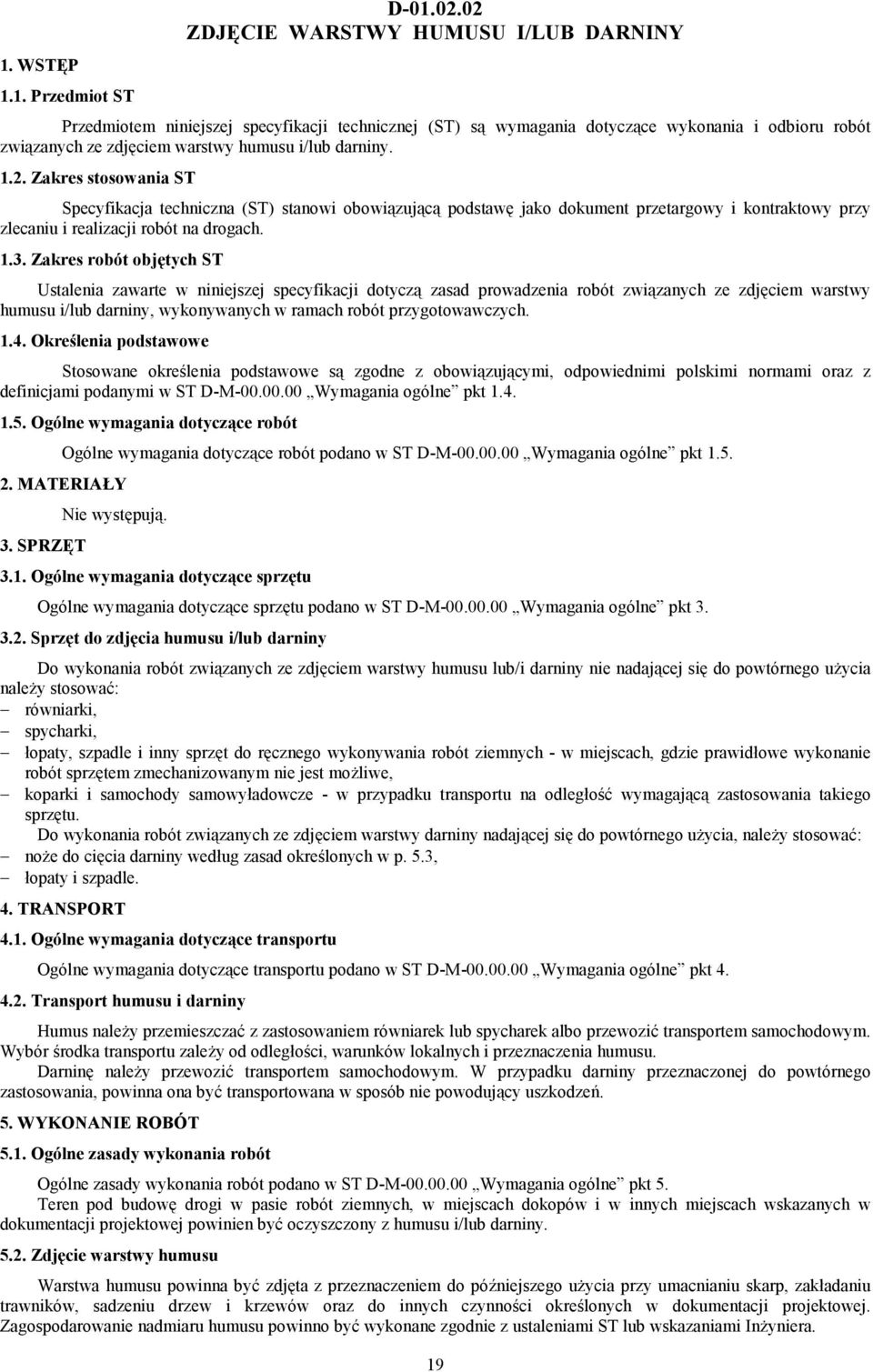

20 1. WSTP 1.1. Przedmiot ST D ZDJCIE WARSTWY HUMUSU I/LUB DARNINY Przedmiotem niniejszej specyfikacji technicznej (ST) s< wymagania dotycz<ce wykonania i odbioru robót zwi<zanych ze zdj%ciem warstwy humusu i/lub darniny Zakres stosowania ST Specyfikacja techniczna (ST) stanowi obowi<zuj<c< podstaw% jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Zakres robót obj,tych ST Ustalenia zawarte w niniejszej specyfikacji dotycz< zasad prowadzenia robót zwi<zanych ze zdj%ciem warstwy humusu i/lub darniny, wykonywanych w ramach robót przygotowawczych Okre1lenia podstawowe Stosowane okrelenia podstawowe s< zgodne z obowi<zuj<cymi, odpowiednimi polskimi normami oraz z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotycz:ce robót Ogólne wymagania dotycz<ce robót podano w ST D-M Wymagania ogólne pkt MATERIA=Y Nie wyst%puj<. 3. SPRZT 3.1. Ogólne wymagania dotycz:ce sprz,tu Ogólne wymagania dotycz<ce sprz%tu podano w ST D-M Wymagania ogólne pkt Sprz,t do zdj,cia humusu i/lub darniny Do wykonania robót zwi<zanych ze zdj%ciem warstwy humusu lub/i darniny nie nadaj<cej si% do powtórnego u3ycia nale3y stosowa=: równiarki, spycharki, 2opaty, szpadle i inny sprz%t do r%cznego wykonywania robót ziemnych - w miejscach, gdzie prawid2owe wykonanie robót sprz%tem zmechanizowanym nie jest mo3liwe, koparki i samochody samowy2adowcze - w przypadku transportu na odleg2o= wymagaj<c< zastosowania takiego sprz%tu. Do wykonania robót zwi<zanych ze zdj%ciem warstwy darniny nadaj<cej si% do powtórnego u3ycia, nale3y stosowa=: no3e do ci%cia darniny wed2ug zasad okrelonych w p. 5.3, 2opaty i szpadle. 4. TRANSPORT 4.1. Ogólne wymagania dotycz:ce transportu Ogólne wymagania dotycz<ce transportu podano w ST D-M Wymagania ogólne pkt Transport humusu i darniny Humus nale3y przemieszcza= z zastosowaniem równiarek lub spycharek albo przewozi= transportem samochodowym. Wybór rodka transportu zale3y od odleg2oci, warunków lokalnych i przeznaczenia humusu. Darnin% nale3y przewozi= transportem samochodowym. W przypadku darniny przeznaczonej do powtórnego zastosowania, powinna ona by= transportowana w sposób nie powoduj<cy uszkodze+. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt 5. Teren pod budow% drogi w pasie robót ziemnych, w miejscach dokopów i w innych miejscach wskazanych w dokumentacji projektowej powinien by= oczyszczony z humusu i/lub darniny Zdj,cie warstwy humusu Warstwa humusu powinna by= zdj%ta z przeznaczeniem do póeniejszego u3ycia przy umacnianiu skarp, zak2adaniu trawników, sadzeniu drzew i krzewów oraz do innych czynnoci okrelonych w dokumentacji projektowej. Zagospodarowanie nadmiaru humusu powinno by= wykonane zgodnie z ustaleniami ST lub wskazaniami In3yniera. 19
