1 Healine Masterseal Arial M Bold w trosce o trwałość Name konstrukcji betonowych Title/Function Wrocław 12 Maja 2016 Janusz Banera

2 MasterSeal M 689 Polimocznikowa powłoka wodochronna

3 Wodochronne powłoki polimocznikowej MasterSeal M 689 Woda pitna Hydroizolacje Ochrona jakości wody Woda zanieczyszczona Hydroizolacje Ochrona konstrukcji przed działaniem wody 3

4 Woda przemysłowa. Środowisko przemysłowe jest potencjalnie bardzo agresywne chemicznie. 4

5 Woda przemysłowa jako medium agresywne. Transport agresywnych substancji: (kwasy, chlorki, siarczany) Korozja betonu i stali zbrojeniowej Zaplamienia Wykwity Rozpuszczanie wapna i soli Przyrost mikroorganizmów 5

6 Degradacja betonu - chemiczna Karbonatyzacja Korozja wywołana chlorkami

7 Degradacja betonu - chemiczna Uszkodzenia wywołane przez reakcję kruszywa betonu z alkaliami

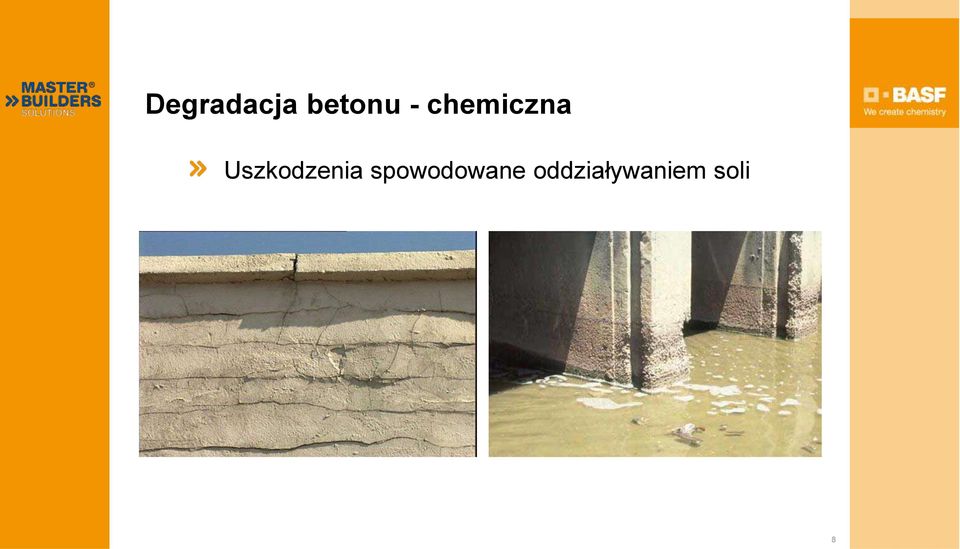

8 Degradacja betonu - chemiczna Uszkodzenia spowodowane oddziaływaniem soli 8

9 Degradacja mikrobiologiczna w środowisku beztlenowym - chemiczna Korozja siarczanowa

10 Degradacja mikrobiologiczna w środowisku tlenowym - chemiczna Korozja siarczanowa 10

11 Degradacja betonu - mechaniczna Uderzanie i ścieranie

12 Degradacja betonu - Fizyczna Uszkodzenia mrozowe

13 Degradacja betonu - Fizyczna Erozja

14 Wymagane cechy i własności materiałów do wykonania skutecznych zabezpieczeń wodochronnych 14

15 Podstawowe wymagania dla powłok wodochronnych. Powstrzymanie destrukcyjnego działania ekspozycji środowiskowej na konstrukcję betonową. Zabezpieczenie (uszczelnienie) przed przenikaniem cieczy do i przez ściany zbiorników. 15

16 16 1. Podstawowe wymagania Hydroizolacji. Powstrzymanie procesu degradacji konstrukcji betonowych pod wpływem czynników chemicznych, biologicznych lub mechanicznych.

17 2. Podstawowe wymagania Hydroizolacji

18 Szczelność powłok wodochronnych Rysy ścian żelbetowych zbiorników. 18

19 Elastyczność zdolność przesklepiania rys Zdolność przesklepiania rys jest właściwym wyznacznikiem szczelności. Zdolność przesklepiania rys wynika ze zdolności materiału do wydłużenia - rozciągliwości Rozciągliwość: Elastyczność materiału nie gwarantuje zdolności przesklepiania rys. Giętkość: 19

20 Zdolność przesklepiania rys 20

21 Zdolność przesklepiania rys 21

22 STATYCZNA zdolność przesklepiania rys Procedura badania zgodnie z Normą EN według metody i Klasy A Nałożenie produktu na określone podłoże. Dojrzewanie w komorze klimatycznej w temp. 23 C i wilgotności powietrza 50% przez 7 dni. Próbka jest poddawana przez 2000 godzin następującym cyklom: 4 godziny w promieniowaniu UV i temp. 60 C. 4 godziny w wysokiej wilgotności i temp. 50 C. Dopiero wtedy jest przeprowadzane badanie STATYCZNEJ zdolności przesklepiania rys. Klasa Szerokość pęknięcia mm A1 0,1 A2 0,25 A3 0,5 A4 1,25 A5 2,5 22

23 DYNAMICZNA zdolność przesklepiania rys Procedura badania zgodnie z Normą EN według metody i Klasy B Nałożenie produktu na określone podłoże. Dojrzewanie w komorze klimatycznej w temp. 23 C i wilgotności powietrza 50% przez 7 dni. Próbka jest poddawana przez 2000 godzin następującym cyklom: 4 godziny w promieniowaniu UV i temp. 60 C. 4 godziny w wysokiej wilgotności i temp. 50 C. Dopiero wtedy jest przeprowadzane badanie DYNAMICZNEJ zdolności przesklepiania rys. Klasa Szerokość pęknięcia (mm) Liczba cykli Częstotliwość (Hz) B 1 0,1-0, ,03 B 2 0,1-0, ,03 B 3.1 0,1-0, ,03 B 3.2 0,1-0, B 4.1 0,2-0, ,03 B 4.2 0,2-0,

24 Podstawowe wymagania dla powłok wodochronnych. Powstrzymanie destrukcyjnego działania ekspozycji środowiskowej na konstrukcję betonową. Zabezpieczenie ( uszczelnienie) przed przenikaniem cieczy do i przez ściany zbiorników. 24

25 Atak chemiczny niszczy punkty połączeń wiązań polimerowych 25

26 Gęstość sieciowania wpływa na odporność chemiczną materiału. Im jest większa gęstość sieciowania: Tym wyższa odporność chemiczna materiału. 26

27 Gęstość sieciowania wpływa na elastyczność materiału. Im jest niższa gęstość sieciowania: Tym większa elastyczność materiału. 27

28 Gęstość sieciowania zależność między elastycznością materiału i jego odpornością chemiczną Im jest większa gęstość sieciowania: Tym większa odporność chemiczna. Tym niższa elastyczność. 28

29 Elastyczność (zdolność przesklepiania rys) vs. Odporność chemiczna Wzrost elastyczności to zmniejszenie odporności chemicznej 29

30 Elastyczność (zdolność przesklepiania rys) vs. Odporność chemiczna Wzrost elastyczności to zmniejszenie odporności chemicznej Elastyczność i niska odporność chemiczna 30

31 Elastyczność (zdolność przesklepiania rys) vs. Odporność chemiczna Wzrost elastyczności to zmniejszenie odporności chemicznej Elastyczność i niska odporność chemiczna Wysoka odporność chemiczna, ale mała elastyczność 31

32 Elastyczność (zdolność przesklepiania rys) vs. Odporność chemiczna Wzrost elastyczności to zmniejszenie odporności chemicznej Elastyczność i niska odporność chemiczna MasterSeal BASF M 689 polimocznik Wysoka ELASTYCZNOŚĆ I wysoka ODPORNOŚĆ CHEMICZNA Wysoka odporność chemiczna, ale mała elastyczność 32

33 Polimocznik - MasterSeal M 689 Poliizocyjanian Poliamina n OCN NCO + nh 2 N NH 2 O O C N N C N N H H H Mocznik H n

34 MasterSeal M 689 Membrana polimocznikowa Materiał podgrzany do temperatury ok. 75ºC natryskujemy pod ciśnieniem ok Bar Komponenty łączą się dopiero w dyszy pistoletu i natychmiast zaczynają wiązać Ultra szybka reakcja wiązania Błyskawiczna reakcja żelowania pozwala aplikować membrany zarówno na powierzchnie poziome i pionowe 34

35 MasterSeal M 689 Elastyczność Materiał MasterSeal M 689 cechuje się elastycznością 425% zgodnie z DIN Wytrzymałość na rozciąganie zgodnie z DIN = 21 N/mm² Wytrzymałość na rozdarcie zgodnie z DIN = 58 N/mm² Elastyczność 35

36 MasterSeal M 689 Przesklepianie rys MasterSeal M 689 bez uszkodzenia przekracza wszystkie klasy maksymalnego rozwarcia szczeliny statycznej i dynamicznej określonej normą EN "systemy ochrony dla powierzchni betonowych (z obciążeń statycznych) klasa A5 ( 2,5mm) bez pęknięć. (z obciążeń dynamicznych) klasa B 4.2 (2mm/-20C ) obejmujący rysy ( 0,5 mm) bez pęknięć. Zdolność przesklepiania rys 36

37 MasterSeal M 689 Odporność na zmienne warunki termiczne Materiał termoutwardzalny nie mięknie w podwyższonych temperaturach Pozostaje plastyczna w niskich temperaturach; Tg około (- 45 C) Dobra odporność w zmiennych warunkach termicznych 37

38 MasterSeal M 689 Odporność termiczna Suche ciepło: ok. + ( ) C Ciepło w wysokiej wilgotności, ale nie mokre: max C Permanentny kontakt z wodą: max C

39 MasterSeal M 689 Odporność na stałe obciążenie wodą Systemowa powłoka MasterSeal M 689 stosowana średnio w grubości 2 mm jako monolityczna, bez zakładek, spoin i łączeń, w pełni związana z podłożem na całej powierzchni Stałe obciążenie wodą jest odporna na stałe obciążenie wodą słodką, słoną, a nawet kwaśną

40 MasterSeal M 689 Odporność na warunki atmosferyczne Odporność na promieniowanie UV (2000 godzin promieniowania UV i kondensacji), zgodnie z EN 1062/11 (bez pęcherzy, obrzęków, pęknięć i odprysków) odbarwienie koloru Kompatybilność klimatyczna: Przyczepność do podłoża zgodnie z normą EN , po 50 cyklach zamrażania i rozmrażania z użyciem soli do odladzania zgodnie z EN 13687/1 3 MPa - rozerwanie w podłożu

41 MasterSeal M 689 Przyczepność MasterSeal M 689 ma wysoką przyczepność do różnych podkładów jak: Beton Stal czarna Metale nieżelazne (szlachetne) Papa Bitumiczna PCV, EPDM, GRP, PEHD Dzięki temu technologia pozwala wykonać szczelne połączenie wokół detali Stal ocynkowana Żeliwo PCV 41

42 Powłoka polimocznikowa MasterSeal M 689. Woda pitna W zbiornikach wody pitnej stosujemy wodochronne zabezpieczenia przed wydostawaniem się tej wody na zewnątrz jak również przed przedostawaniem się przez przegrody zanieczyszczonej wody do wnętrz zbiorników. Stosowane w takich projektach technologie oprócz własności mechanicznych jako hydroizolacje muszą spełniać wymagania dotyczące dopuszczenia do kontaktu z wodą pitną. Wymagany atest PZH

43 MasterSeal M 689 AS Odprowadza ładunki elektryczności statycznej. Często przestrzenie tac awaryjnych w przemyśle chemicznym stanowią strefy zagrożone wybuchem. Wybuch może zainicjować iskrzenie z butów podczas prac serwisowych. Jedyne zabezpieczenie antystatyczne. 43

44 MasterSeal M 699 ALIFATYCZNY. Bywają przypadki, że prócz względów technicznych równie ważne są aspekty ESTETYCZNE. 44

45 Membrana polimocznikowa MasterSeal M 689 Obiekty referencyjne:

46 MasterSeal M referencje RENOMA- Parking Wrocław ARPOX MasterSeal M 689 Powierzchnia 3,5 tys. m²

47 MasterSeal M referencje Afrykarium-Oceanarium Wrocław Remak, Arpox, Firma Elin MasterSeal M 689 Powierzchnia 24 tys. m²

48 MasterSeal M referencje Dach nad zbiornikiem wody pitnej Wrocław Firma Elin MasterSeal M 689 Powierzchnia 5 tyś m² 48

49 MasterSeal M referencje Pasaż Grunwaldzki - Parking Wrocław Firma Elin MasterSeal M 689 Powierzchnia 44 tys m²

50 MasterSeal M referencje Oczyszczalnia ścieków Września DUKO Engineering MasterSeal M 689 Powierzchnia 2,5 tys. m² 50

51 MasterSeal M referencje Zbiornik wody pitnej Siestrzechowice DUKO Engineering MasterSeal M 689 Powierzchnia 4,5 tys. m²

52 MasterSeal M referencje. Piaskownik oczyszczalni Ścieków w Lubinie Lubin Firma Elin MasterSeal M 689 Powierzchnia 700 m² 52

53 MasterSeal M referencje Klif - Parking Warszawa Firma Elin MasterSeal M 689 Powierzchnia 3,5 tys. m² 53

54 MasterSeal M referencje Azoty Kędzierzyn Koźle - Saletrzak Kędzierzyn Koźle Firma KJ MasterSeal M 689 Powierzchnia 5,5 tys. m²

55 MasterSeal M referencje Elektrownia EDF Rybnik Rybnik Firma Superbau MasterSeal M 689 Powierzchnia 3,5 tys. m² 55
