Wkładki topikowe o charakterystyce bardzo szybkiej do zabezpieczania diod i tyrystorów. Fuse links for protection of semiconductors
|
|

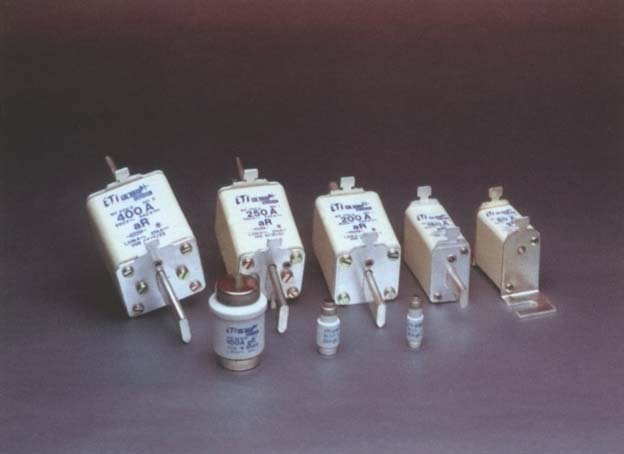

- Włodzimierz Jabłoński
- 9 lat temu
- Przeglądów:
Transkrypt
1
2 Wkładki topikowe o charakterystyce bardzo szybkiej do zabezpieczania diod i tyrystorów Fuse links for protection of semiconductors Opis: Wkładki topikowe są najstarszymi aparatami zabezpieczającymi instalacje elektroenergetyczne. Zabezpieczanie bezpiecznikami polega na przerwaniu obwodu prądu elektrycznego poprzez stopienie elementu topikowego wkładki topikowej, do czego potrzebna jest pewna ilość energii cieplnej zwana całką Joule a (I 2 t). W celu dopasowania wkładki topikowej do wymagań obwodu elektrycznego zostały rozwinięte różne charakterystyki czasowo-prądowe (t-i). Pierwsza litera ich oznaczeń wskazuje na zakres wyłączania: g wkładki topikowe o pełnozakresowej zdolności wyłączania a wkładki topikowe o niepełnozakresowej zdolności wyłączania Druga litera oznacza kategorię użytkowania - urządzenia chronione: L: kable i przewody, B: urządzenia górnicze, M: silniki, R: półprzewodniki, T: transformatory Powszechnie stosowane oznaczenia bezpieczników topikowych: gl: charakterystyka pełnozakresowa ochrona kabli i przewodów am: charakterystyka niepełnozakresowa ochrona silników ar: charakterystyka niepełnozakresowa ochrona półprzewodników gb: charakterystyka pełnozakresowa ochrona urządzeń górniczych gtr: charakterystyka pełnozakresowa ochrona transformatorów Półprzewodnikowe elementy (diody, tyrystory) wymagają do ochrony wkładek topikowych o charakterystyce bardzo szybkiej ar lub gr. Wkładki topikowe typu LTRA odpowiadają następującym normom: VDE 0636/23, IEC 269, DIN Wymagania wkładek topikowych o charakterystyce bardzo szybkiej: wysoka zwarciowa zdolność wyłączania silne ograniczenie spodziewanych prądów zwarciowych mała energia cieplna wydzielona w czasie zwarcia (całka Joule'a) niewielkie napięcie wyłączania odporność na starzenie elementu topikoweg Wkładki topikowe ultra quick gwarantują optymalną ochronę półprzewodników w ich specjalnych warunkach użytkowania. Aby prawidłowo dobrać wkładki topikowe do ochrony półprzewodników należy kierować się następującymi kryteriami: Description Fuse links are the oldest protective appliances in the electrical industry. The protection ideal breaking point in an electric circuit. For this purpose there is necessary a definite current heat impulse I 2 dt. In order to suit fuse links to each time circumstances there have been developed different time current characteristic lines. The sort of the characteristic line determines the f unctional class of the fuse and the outside form of in the fusing characteristic of the fuse. Fusing characteristics: Fusing characteristics are marked with two letters where the first letter denotes the function class and the second one the facility to be protected. Function classes: They determine which ranges of current the fuse link can break. Function class g: They determine one which continuously lead currents at least up to their rated current and which can break currents from the lowest melting current up to the rated breaking current (protection against overload and short circuit). Function class a: Partial range protection Fuse links which continuously lead currents at least up to their rated current and which can break currents above a definite multiple of their rated current up to the rated breaking current (protection against short circuit). Protection facilities: L: cables and mains, B: mining equipment, M: switching devices, R: semiconductors. T: transformers Out of this results the following fusing characteristics: gl: total range cable and mains protection am: partial range switching device protection ar: partial range semiconductors protection gr: total range semiconductors protection gb: total range mining equipment protection gtr: total range transformers protection Constituent parts of semiconductors in rectifiers require for protection LTRA fuse links. Fusing characteristics ar or gr. LTRA- fuse links comply with the following regulations: VDE 0636/23, VDE 0636/33. IEC269, DIN 57636, DIN 43620, DIN 43653, DIN Requirements as to LTRA fuse links: high breaking capacity very low cut-off current low heat values very small switch voltage resistant to ageing LTRA- fuse links enable an optimum semi-conductor protection for your special case of usage. For normal operating conditions it is enough to take into account the following criteria to choose the optimum protection of the semiconductor: A: I pol I Ntv Prąd, który płynie przez półprzewodnik nie może być większy niż prąd znamionowy wkładki topikowej. Przy tym trzeba uwzględnić szczególne rodzaje obciążenia (okresowe, nieokresowe, równomierne i nierównomierne) B: pol Ntv Napięcie znamionowe półprzewodników nie może być większe niż napięcie znamionowe wkładki bezpiecznikowej A: I pol I Ntv The current which flows trough the semiconductor must be smaller or the same as the rated current of the fuse link. Here you have to consider special ways of load (periodical, non-periodical, uniform, non-uniform) and other influences (thermical influences, cooling). B: pol Ntv The rated voltage on the semiconductor must be smaller or the same as the rated voltage of the fuse link. In case of doubt you shall follow the rated voltage of the semiconductor element which is protected. 94
3 C: I 2 pol dt I 2 Ntv dt Całka Joule'a wyłączania wkładki bezpiecznikowej (I 2 tc) musi być mniejsza niż graniczna całka półprzewodnika I 2 pol dt = (I2 TSM) dt 2 D: pol Ntv Największy spodziewany prąd zwarcia, który może pojawić się w danym obwodzie elektrycznym musi być mniejszy niż znamionowa zdolność wyłączania wkładki topikowej. Natomiast prąd zwarcia ograniczony bezpiecznikiem powinien być mniejszy od prądu niepowtarzalnego szczytowego przewodzenia tyrystora I TSM C: I 2 pol dt I 2 Ntv dt The complete Joule-integral of the chosen fuse link (I 2 tc) must be smaller than the limit integral of the semiconductor. If this datum is not directly stated, it can be calculated from the datum for the maximum permissible surge forward current in the duration of one-half period (10 ms) - I TSM in the following way: I 2 pol dt = (I2 TSM) dt 2 D: pol Ntv The highest possible surge forward current of the short circuit which can appear in the concerned circuit must be smaller than the rated breaking capacity of the fuse link. E: RRM > L DRM > L RRM napięcie powtarzalne szczytowe wsteczne DRM napięcie powtarzalne szczytowe blokowania tyrystora Napięcie wyłączania (napięcie łuku elektrycznego) wkładki bezpiecznikowej musi być mniejsze niż powtarzalne napięcie szczytowe półprzewodnika. E: RRM > L DRM > L The switching voltage (arc voltage) of the fuse link must be smaller than the repetitive peak voltage of the semiconductor in the negative or positive direction.
4 Wkładki topikowe ultra quick są dostępne w dwóch typach: i N. Wkładki typu przeznaczone są do mocowania bezpośrednio zaciskami śrubowymi. Wkładki typu -N przeznaczone są do przemysłowych podstaw bezpiecznikowych (np. PK). Fuse links HRC LTRA- can be delivered in two executions: and -N. The execution is suitable for direct screw mounting and the execution -N has a knife contacts to be used in standard HRC bases. Wkładka topikowa NH 00C LTRA- Fuse link HRC 00C LTRA- -N Characteristic -N Packaging (pcs) Weight (g) 6 gr /90 0,18 10 gr /90 0,18 16 gr /90 0,18 20 gr /90 0,18 25 gr /90 0,18 35 gr /90 0,18 40 gr /90 0,18 50 gr /90 0,18 63 gr /90 0,18 80 gr /90 0, gr /90 0,18 125* gr /90 0,18 * prąd znamionowy poza wymaganiami normy/rated current without standards Wkładka topikowa NH 00 LTRA- Fuse link HRC 00 LTRA- -N Characteristic -N Packaging (pcs) Weight (g) 6 gr /90 0,18 10 gr /90 0,18 16 gr /90 0,18 20 gr /90 0,18 25 gr /90 0,18 35 gr /90 0,18 40 gr /90 0,18 50 gr /90 0,18 63 gr /90 0,18 80 gr /90 0, gr /90 0, gr /90 0, ar /90 0,18
5 Wkładka topikowa NH 0 LTRA- Fuse link HRC 0 LTRA- -N Characteristic -N Packaging (pcs) Weight (g) 6 gr /45 0,32 10 gr /45 0,32 16 gr /45 0,32 20 gr /45 0,32 25 gr /45 0,32 35 gr /45 0,32 40 gr /45 0,32 50 gr /45 0,32 63 gr /45 0,32 80 gr /45 0, gr /45 0, gr /45 0, ar /45 0,32 Wkładka topikowa NH 1 LTRA- Fuse link HRC 1 LTRA- Characteristic -N Packaging (pcs) Weight (g) 35 gr /24 0,45 50 gr /24 0,45 63 gr /24 0,45 80 gr /24 0, gr /24 0, gr /24 0, ar /24 0, ar /24 0, ar /24 0,45 -N Wkładka topikowa NH 2 LTRA- Fuse link HRC 2 LTRA- Characteristic -N Packaging (pcs) Weight (g) 80 gr /15 0, gr /15 0, gr /15 0, ar /15 0, ar /15 0, ar /15 0, ar /15 0, ar /15 0, ar /15 0, ar /15 0,68 -N Wkładka topikowa NH 3 LTRA- Fuse link HRC 3 LTRA- Characteristic -N Packaging (pcs) Weight (g) 250 ar /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0,88 -N
6 Wkładka topikowa NH 1/1000 LTRA- Fuse link HRC 1/1000 LTRA- -N WAGA! Najmniejsze napięcie zadziałania wskaźnika przepalenia - 10 V ATTENTION! The smallest voltage of action of indicator - 10 V Characteristic -N Packaging (pcs) Weight (g) 25 gr /12 0,49 35 gr /12 0,49 50 gr /12 0,49 63 gr /12 0,49 80 gr /12 0, gr /12 0, gr /12 0, ar /12 0, ar /12 0, ar /12 0, ar /12 0,49 Charakterystyki czasowo-prądowe / Time current characteristics
7 Wartości I 2 t wkładek topikowych NH LTRA- / I 2 t values HRC LTRA- I N (A) Całka przedłukowa Całka wyłączania(a 2 *s) Melting integral Max. total integral (A 2 *s) przy/at 180 V przy/at 330 V przy/at 660 V NH 00C / HRC 00C NH 00 / HRC NH 0 / HRC NH 1 / HRC NH 2 / HRC NH 3 / HRC
8 Dane techniczne: Technical data: Napięcie znamionowe rated voltage N = 660 V~/440 V, N = 1000 V~/600 V = A dla/for HRC/NH 00 i/and HRC/NH 00 -N = A dla/for HRC/NH 0 i/and HRC/NH 0 -N = A dla/for HRC/NH 1 i/and HRC/NH 1 -N = A dla/for HRC/NH 2 i/and HRC/NH 2 -N = A dla/for HRC/NH 3 i/and HRC/NH 3 -N = A dla/for HRC/NH 1/1000V i/and HRC/NH 1 -N Zdolność zwarciowa wyłączania breaking capacity I 1 = 50 ka ~/ 25kA Charakterystyka fusing characteristic gr I N = A Charakterystyka fusing characteristic ar I N = A Wykres strat mocy/power loss diagram Napięcie łuku elektrycznego The voltage of electric arc Charakterystyki czasowo-prądowe (t-i)/time-current characteristics Prąd ograniczony/cutt-of current Spodziewany prąd zwarciowy/prospective short circuit current
9 Rysunki z wymiarami / Dimension figures A B C D E F G H I J NH 00C NH NH NH , NH , NH , NH 1/1000V , A B C D E F G H I NH 00C -N , NH 00 -N , NH 0 -N , NH 1 -N , NH 2 -N , NH 3 -N , NH 1/1000V -N ,5 46 6
