1 Załącznik Nr 1 do decyzji Prezesa UKE nr DHRT-WWM /10(134) Pkt 1. Oświadczenie o zachowaniu tajemnicy telekomunikacyjnej i ochronie danych OŚWIADCZENIE o zachowaniu tajemnicy telekomunikacyjnej i ochronie danych Ja, niżej podpisany, zamieszkały w, legitymujący się dowodem osobistym seria numer, będący pracownikiem spółki Aero2 sp. z o.o. /Orange Polska S.A. [wpisać właściwe], niniejszym zobowiązuję się do zachowania tajemnicy telekomunikacyjnej i ochrony danych w rozumieniu art. 159 i nast. ustawy z dnia 16 lipca 2004 roku - Prawo Telekomunikacyjne (Dz. U. Nr 171 poz z późn. zm.) 1. dnia 1 Art Tajemnica komunikowania się w sieciach telekomunikacyjnych, zwana dalej tajemnicą telekomunikacyjną, obejmuje: 1) dane dotyczące użytkownika, 2) treść indywidualnych komunikatów, 3) dane transmisyjne; które oznaczają dane przetwarzane dla celów przekazywania komunikatów w sieciach telekomunikacyjnych lub naliczania opłat za usługi telekomunikacyjne, w tym dane lokalizacyjne, które oznaczają wszelkie dane przetwarzane w sieci telekomunikacyjnej wskazujące położenie geograficzne urządzenia końcowego użytkownika publicznie dostępnych usług telekomunikacyjnych; 4) dane o lokalizacji, które oznaczają dane lokalizacyjne wykraczające poza dane niezbędne do transmisji komunikatu lub wystawienia rachunku; 5) dane o próbach uzyskania połączenia między zakończeniami sieci, w tym dane o nieudanych próbach połączeń, oznaczających połączenia między telekomunikacyjnymi urządzeniami końcowymi lub zakończeniami sieci, które zostały zestawione i nie zostały odebrane przez użytkownika końcowego lub nastąpiło przerwanie zestawianych połączeń. 2. Zakazane jest zapoznawanie się, utrwalanie, przechowywanie, przekazywanie lub inne wykorzystywanie treści lub danych objętych tajemnicą telekomunikacyjną przez osoby inne niż nadawca i odbiorca komunikatu, chyba że: 1) będzie to przedmiotem usługi lub będzie to niezbędne do jej wykonania; 2) nastąpi za zgodą nadawcy lub odbiorcy, których dane te dotyczą; 3) dokonywanie tych czynności jest niezbędne w celu rejestrowania komunikatów i związanych z nimi danych transmisyjnych, stosowanego w zgodnej z prawem praktyce handlowej dla celów zapewnienia dowodów transakcji handlowej lub celów łączności w działalności handlowej; 4) będzie to konieczne z innych powodów przewidzianych ustawą lub przepisami odrębnymi; 3. Z wyjątkiem przypadków określonych ustawą, ujawnianie lub przetwarzanie treści albo danych objętych tajemnicą telekomunikacyjną, narusza obowiązek zachowania tajemnicy telekomunikacyjnej. 4. Przepisów ust. 2 i 3 nie stosuje się do komunikatów i danych ze swojej istoty jawnych, z przeznaczenia publicznych lub ujawnionych postanowieniem sądu, postanowieniem prokuratora lub na podstawie odrębnych przepisów (...). 1

2 Pkt 2a: Wzór Oświadczenia o Dobrowolnym Poddaniu się Egzekucji [Niniejsze Oświadczenie sporządzane jest w formie aktu notarialnego. Poniższy tekst zawiera główne postanowienia jakie należy zawrzeć w tego typu Oświadczeniu, składanym na rzecz OPL] OŚWIADCZENIE DŁUŻNIKA O PODDANIU SIĘ EGZEKUCJI Na podstawie art pkt 5 ustawy Kodeks Postępowania Cywilnego w związku z decyzją Prezesa UKE nr DHRT-WWM /10 z dnia 7 maja 2014 r. zastępującą Umowę o połączeniu sieci pomiędzy Orange Polską S.A. z siedzibą w Warszawie przy Al. Jerozolimskich 160 a Aero2 Sp. z o.o. z siedzibą w Warszawie, wpisanej do Rejestru Przedsiębiorców prowadzonego przez Sąd Rejonowy dla... Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS... (zwana dalej Aero2 ), że Aero2 poddaje się egzekucji w zakresie: 1) świadczeń pieniężnych stanowiących wymagalne należności wobec wierzyciela Orange Polskiej S.A., do których zapłaty Aero2 będąca dłużnikiem zobowiązała się w Decyzji, do wysokości... zł (słownie:...). 2) Wierzyciel Orange Polska S.A. upoważniony jest do prowadzenia przeciwko Aero2 będącej dłużnikiem egzekucji o całość lub część roszczenia pod warunkiem nieuregulowania płatności przez Aero2 będącą dłużnikiem w terminie 21 dni, liczonym od dnia pisemnego wezwania Aero2 będącej dłużnikiem, do zapłaty na rzecz wierzyciela Orange Polskiej S.A., wymagalnych należności wynikających z Decyzji. 3) Wierzyciel Orange Polska S.A. upoważniony jest do wystąpienia o nadanie temu aktowi klauzuli wykonalności w okresie 2 (dwóch) lat od momentu usunięcia Decyzji z obrotu prawnego. 2

3 Pkt 2b: Wzór Oświadczenia o Dobrowolnym Poddaniu się Egzekucji [Niniejsze Oświadczenie sporządzane jest w formie aktu notarialnego. Poniższy tekst zawiera główne postanowienia jakie należy zawrzeć w tego typu Oświadczeniu, składanym na rzecz Aero2] OŚWIADCZENIE DŁUŻNIKA O PODDANIU SIĘ EGZEKUCJI Na podstawie art pkt 5 ustawy Kodeks Postępowania Cywilnego w związku z decyzją Prezesa UKE nr DHRT-WWM /10 z dnia 7 maja 2014 r. zastępującą Umowę o połączeniu sieci pomiędzy Orange Polską S.A. z siedzibą w Warszawie przy ul. Al. Jerozolimskie 160 (zwana dalej OPL ) a Aero2 Sp. z o.o. z siedzibą w Warszawie, wpisanej do Rejestru Przedsiębiorców prowadzonego przez Sąd Rejonowy dla... Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS... (zwana dalej Aero2 ), że OPL poddaje się egzekucji w zakresie: 1) świadczeń pieniężnych stanowiących wymagalne należności wobec wierzyciela Aero2, do których zapłaty OPL będąca dłużnikiem zobowiązała się w Decyzji, do wysokości...zł(słownie:...). 2) Wierzyciel Aero2 upoważniony jest do prowadzenia przeciwko OPL będącej dłużnikiem egzekucji o całość lub część roszczenia pod warunkiem nieuregulowania płatności przez OPL będącą dłużnikiem w terminie 21 dni, liczonym od dnia pisemnego wezwania OPL będącej dłużnikiem, do zapłaty na rzecz wierzyciela Aero2, wymagalnych należności wynikających z Decyzji. 3) Wierzyciel Aero2 upoważniony jest do wystąpienia o nadanie temu aktowi klauzuli wykonalności w okresie 2 (dwóch) lat od momentu usunięcia Decyzji z obrotu prawnego. 3

4 Pkt 3a: Wzór Gwarancji Bankowej Aero2 Beneficjent: Aero2 Sp. z o.o. ul. Lwowska Warszawa Warszawa, dnia 201 r. Nr GWARANCJA BANKOWA Z polecenia naszego Klienta, spółki, z siedzibą w, wystawiamy niniejszym Gwarancję Bankową Nr na rzecz spółki Aero2 Sp. z o.o. z siedzibą w Warszawie, wpisanej do Rejestru Przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy, XIX Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS Niniejsza Gwarancja bankowa wystawiona jest do wysokości kwoty (słownie: ) płatnej nieodwołalnie, bezwarunkowo i na pierwsze żądanie Beneficjenta, w terminie ważności Gwarancji, nie później jednak niż w dniu. Środki z Gwarancji wypłacone zostaną Beneficjentowi po okazaniu przez Beneficjenta pisemnego oświadczenia stwierdzającego, iż spółka nie wywiązała się ze zobowiązań finansowych wynikających z decyzji Prezesa UKE zastępującej Umowę o połączeniu sieci nr DHRT-WWM /10(134) z dnia 7 maja 2014 r. Do pisemnego wniosku określonego w zdaniu poprzednim Beneficjent zobowiązany jest dołączyć pełnomocnictwo dla osób podpisanych na żądaniu zapłaty. Niniejszym zobowiązujemy się do honorowania roszczenia spółki Aero2 Sp. z o.o. w ramach i zgodnie z niniejszą Gwarancją, w terminie jej obowiązywania. Po upływie ważności niniejszej Gwarancji powinna ona być zwrócona naszemu bankowi, jednakże zobowiązanie banku z tytułu Gwarancji wygasa również z upływem terminu jej obowiązywania, nawet w przypadku gdy nie zostanie ona zwrócona. Niniejszy dokument podlega prawu obowiązującemu na terytorium Rzeczpospolitej Polskiej, a w szczególności Kodeksowi Cywilnemu i Prawu Bankowemu. Gwarancja ważna jest do dnia r. 4

5 Pkt 3b: Wzór Gwarancji Bankowej OPL Beneficjent: Orange Polska S.A. ul. Al. Jerozolimskie Warszawa Warszawa, dnia 201 r. Nr GWARANCJA BANKOWA Z polecenia naszego Klienta, spółki, z siedzibą w, wystawiamy niniejszym Gwarancję Bankową Nr na rzecz spółki Orange Polska S.A. z siedzibą w Warszawie przy ul. Twardej 18, wpisanej do Rejestru Przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy, XIX Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS Niniejsza Gwarancja bankowa wystawiona jest do wysokości kwoty (słownie: ) płatnej nieodwołalnie, bezwarunkowo i na pierwsze żądanie Beneficjenta, w terminie ważności Gwarancji, nie później jednak niż w dniu. Środki z Gwarancji wypłacone zostaną Beneficjentowi po okazaniu przez Beneficjenta pisemnego oświadczenia stwierdzającego, iż spółka nie wywiązała się ze zobowiązań finansowych wynikających z decyzji Prezesa UKE zastępującej Umowę o połączeniu sieci nr DHRT-WWM /10(134) z dnia 7 maja 2014 r. Do pisemnego wniosku określonego w zdaniu poprzednim Beneficjent zobowiązany jest dołączyć pełnomocnictwo dla osób podpisanych na żądaniu zapłaty. Niniejszym zobowiązujemy się do honorowania roszczenia spółki Orange Polska S.A. w ramach i zgodnie z niniejszą Gwarancją, w terminie jej obowiązywania. Po upływie ważności niniejszej Gwarancji powinna ona być zwrócona naszemu bankowi, jednakże zobowiązanie banku z tytułu Gwarancji wygasa również z upływem terminu jej obowiązywania, nawet w przypadku gdy nie zostanie ona zwrócona. Niniejszy dokument podlega prawu obowiązującemu na terytorium Rzeczpospolitej Polskiej, a w szczególności Kodeksowi Cywilnemu i Prawu Bankowemu. Gwarancja ważna jest do dnia r. 5

6 Pkt 4a: Wzór Rezerwy Gwarancyjnej Aero2.., dnia..roku. PEŁNOMOCNICTWO Działając w imieniu i na rzecz...z siedzibą w.., wpisaną do Rejestru Przedsiębiorców pod numerem KRS... (dalej: Mocodawca) niniejszym udzielam Aero2 Sp. z o.o. z siedzibą w Warszawie bezterminowego i nieodwołalnego pełnomocnictwa do dysponowania środkami pieniężnymi zgromadzonymi na podanym niżej rachunku bankowym Mocodawcy w Banku... Nr rachunku... zwanymi dalej Rezerwą Gwarancyjną. Nieodwołalność niniejszego pełnomocnictwa jest uzasadniona treścią decyzji Prezesa UKE nr DHRT-WWM /10(134) z dnia 7 maja 2014 r. Mocodawca oświadcza, że przedmiotowa Rezerwa Gwarancyjna utworzona zgodnie z postanowieniami wyżej wymienionej umowy, ma na celu zabezpieczenie płatności Mocodawcy na rzecz Aero2 sp. z o.o. w zakresie i na warunkach wyznaczonych przedmiotową umową. 6

7 Pkt 4b: Wzór Rezerwy Gwarancyjnej OPL.., dnia..roku. PEŁNOMOCNICTWO Działając w imieniu i na rzecz...z siedzibą w.., wpisaną do Rejestru Przedsiębiorców pod numerem KRS... (dalej: Mocodawca) niniejszym udzielam Orange Polska S.A. z siedzibą w Warszawie bezterminowego i nieodwołalnego pełnomocnictwa do dysponowania środkami pieniężnymi zgromadzonymi na podanym niżej rachunku bankowym Mocodawcy w Banku... Nr rachunku... zwanymi dalej Rezerwą Gwarancyjną. Nieodwołalność niniejszego pełnomocnictwa jest uzasadniona treścią decyzji Prezesa UKE nr DHRT-WWM /11(134) z dnia 7 maja 2014 r. Mocodawca oświadcza, że przedmiotowa Rezerwa Gwarancyjna utworzona zgodnie z postanowieniami wyżej wymienionej umowy, ma na celu zabezpieczenie płatności Mocodawcy na rzecz Orange Polska S.A. w zakresie i na warunkach wyznaczonych przedmiotową umową. 7

8 Pkt 5: Wykaz lokalizacji, w których możliwe jest utworzenie FPSS w Trybie Kolokacji lub w Trybie Połączenia Liniowego, wraz z PDU przypisanymi do tych FPSS LP Nazwa strefy numeracyjnej SN Nr SN FIZYCZNY PUNKT STYKU SIECI (FPSS) LOGICZNY PUNKT STYKU SIECI (LPSS) Poziom Obiekt / Adres pocztowy dostępu Nazwa SEZTEL Obiekt / Adres pocztowy BIAŁA PODL Biała Podlaska, ul. Piłsudskiego 5/7 LPSS BIALA PODLAS/CZ Biała Podlaska, ul. Piłsudskiego 5/7 1 2 BIAŁYSTOK 85 3 BIELSKO-BIAŁA 33 4 BYDGOSZCZ 52 5 CHEŁM 82 6 CIECHANÓW 23 7 CZĘSTOCHOWA 34 8 ELBLĄG 55 9 GDAŃSK 58 Uwagi (wyjaśnienie pod tabelą) Białystok ul. Kościelna 10 LPSS BIALYSTOK/CZ Białystok ul. Kościelna Białystok ul. Cieszyńska 3 LPSS BIALYSTOK/CD Białystok ul. Cieszyńska Bielsko-Biała ul. Cieszyńska 79 LPSS BIELSKO BIAL/CZ Bielsko-Biała ul. Cieszyńska Cieszyn ul Matejki 2 LPSS CIESZYN/CD Cieszyn ul Matejki Bydgoszcz ul. Chodkiewicza 61 LPSS BYDGOSZCZ/CD Bydgoszcz ul. Chodkiewicza Inowrocław ul. Wojska Polskiego 35 LPSS INOWROCLAW/CD Inowrocław ul. Wojska Polskiego Bydgoszcz ul. Chodkiewicza 61 LPSS BYDGOSZCZ/CT Bydgoszcz ul. Chodkiewicza Chełm Sienkiewicza 20 LPSS CHELM/CZ Chełm Sienkiewicza Krasnystaw ul. Podwale 6 LPSS KRASNYSTAW/CD Krasnystaw ul. Podwale Ciechanów Sierakowskiego 14 LPSS CIECHANOW/CZ Ciechanów Sierakowskiego Mława Os. Książąt Maz. 21a LPSS MLAWA/CD Mława Os. Książąt Maz. 21a Częstochowa ul. Kopernika 22 LPSS CZESTOCHOWA/CZ Częstochowa ul. Kopernika Częstochowa ul. Lechonia 20 LPSS CZESTOCHOWA/C Częstochowa ul. Lechonia Elbląg ul. Polna 18 LPSS ELBLAG/CZ Elbląg ul. Polna Malbork ul. Targowa 17 LPSS MALBORK/CD Malbork ul. Targowa Gdańsk ul. Długa 22/27 LPSS GDANSK/CD Gdańsk ul. Długa 22/ Gdynia ul. Zygmunta Augusta II 11 LPSS GDYNIA/CD Gdynia ul. Zygmunta Augusta II Gdańsk ul. Grunwaldzka 110/112 LPSS GDANSK/CD Gdańsk ul. Grunwaldzka 110/ Gdańsk ul. Grunwaldzka 110/112 LPSS* GDANSK/CT Gdańsk ul. Grunwaldzka 110/112 2 Centrala realizująca funkcję międzystrefową 8

9 10 GORZÓW WIELK JELENIA GÓRA KALISZ KATOWICE KIELCE KONIN KOSZALIN KRAKÓW Gorzów Wkp. Ul. Pocztowa 17 LPSS GORZOW WIELK/CZ Gorzów Wkp. Ul. Pocztowa Strzelce Krajeńskie Al. Piastów 18 LPSS STRZELCE KRA/CD Strzelce Krajeńskie Al. Piastów Jelenia Góra Karłowicza 17a LPSS JELENIA GORA/CZ Jelenia Góra Karłowicza 17a Zgorzelec ul. Pułaskiego 15 LPSS ZGORZELEC/CD Zgorzelec ul. Pułaskiego Kalisz al. Wolności 7 LPSS KALISZ/CZ Kalisz al. Wolności Ostrów Wielkopolski ul. Starotargowa 1 LPSS OSTROW WIELK/CD Ostrów Wielkopolski ul. Starotargowa Chorzów ul. Kochanowskiego 2 LPSS CHORZOW/CD Chorzów ul. Kochanowskiego Katowice ul Zawiszy Czarnego 7 LPSS KATOWICE/CD Katowice ul Zawiszy Czarnego Gliwice ul Dolnych Wałów 8 LPSS GLIWICE/CD Gliwice ul Dolnych Wałów Katowice ul. Francuska 101 LPSS* KATOWICE/CN Katowice WCT ul Francuska Gliwice ul. Bernardyńska 14 LPSS* GLIWICE/CT Gliwice ul. Bernardyńska Kielce ul. IX wieków 14 LPSS KIELCE/CZ Kielce ul. IX wieków Kielce ul. Piekoszowska 27B LPSS KIELCE/CD Kielce ul. Piekoszowska 27B Konin ul. Powstańców Wielk. 16a LPSS KONIN/CZ Konin ul. Powstańców Wielk. 16a Koło ul. Prusa 3 LPSS KOLO/CD Koło ul. Prusa Koszalin Racławicka 4 LPSS KOSZALIN/CZ Koszalin Racławicka Kołobrzeg ul. Armii Krajowej 1 LPSS KOLOBRZEG/CD Kołobrzeg ul. Armii Krajowej Kraków Aleksandry 10 LPSS KRAKOW/CD Kraków Aleksandry Kraków Kapelanka 4 LPSS KRAKOW/C Kraków Kapelanka Kraków Stańczyka 4 LPSS KRAKOW/C Kraków Stańczyka Kraków Rakowicka 51 LPSS* KRAKOW/CT Kraków Rakowicka KROSNO Krosno ul. Podwale 38 LPSS KROSNO/CZ Krosno ul. Podwale Sanok ul.daszyńskiego 27 LPSS SANOK/CV Sanok ul.daszyńskiego LEGNICA Legnica Rzeczypospolitej 5 LPSS LEGNICA/CZ Legnica Rzeczypospolitej Lubin ul. Łokietka 5 LPSS LUBINLEG/CD Lubin ul. Łokietka LESZNO Leszno ul. Słowiańska 26 LPSS LESZNO/CZ Leszno ul. Słowiańska Rawicz ul. Piłsudskuego 9 LPSS RAWICZ/CD Rawicz ul. Piłsudskuego Lublin ul. Przyjaźni 19 LPSS LUBLIN/CV Lublin ul. Przyjaźni LUBLIN Lublin ul. Chodźki 8/10 LPSS LUBLIN/CV Lublin ul. Chodźki 8/ Lublin ul.chodźki 8/10 LPSS* LUBLIN/CT Lublin ul. Chodźki 8/ ŁOMŻA Łomża Księcia Janusz I 1 LPSS LOMZA/CZ Łomża Księcia Janusz I 1 1 9

10 Zambrów Kościuszki 39 LPSS ZAMBROW/CD Zambrów Kościuszki Łódź ul. Okoniowa 16 LPSS LODZ/C Łódź ul. Okoniowa ŁÓDŹ Łódź al. Kościuszki 10/12 LPSS LODZ/C Łódź al. Kościuszki 10/ Łódź ul. Przybyszewskiego 35/37 LPSS LODZ/C Łódź ul. Przybyszewskiego 35/ Łódź ul. Wólczańska 22/26 LPSS* LODZ/CT Łódź ul. Wólczańska 22/ NOWY SĄCZ Nowy Sącz ul. Jagielońska 52 LPSS NOWY SACZ/CZ Nowy Sącz ul. Jagielońska Nowy Targ Al. Tysiąclecia 41 LPSS NOWY TARG/CD Nowy Targ Al. Tysiąclecia Olsztyn ul. Piłsudskiego 63 LPSS OLSZTYN/C Olsztyn ul. Piłsudskiego OLSZTYN Olsztyn ul. Pieniężnego 21a LPSS OLSZTYN/C Olsztyn ul. Pieniężnego 21a Olsztyn ul. Jaroszyka 21 LPSS* OLSZTYN/CT Olsztyn ul. Jaroszyka OPOLE Opole Sosnkowskiego 20 LPSS OPOLE/CZ Opole Sosnkowskiego Opole ul. Korfantego 1 LPSS OPOLE/CD Opole ul. Korfantego OSTROŁĘKA Ostrołęka Zawadzkiego 8 LPSS OSTROLEKA/CZ Ostrołęka Zawadzkiego PIŁA PIOTRKÓW TRYB PŁOCK POZNAŃ PRZEMYŚL RADOM RZESZÓW SIEDLCE Piła ul. Piastów 3 LPSS PILA/CZ Piła ul. Piastów Czarnków ul. Ogrodowa 6 LPSS CZARNKOW/CD Czarnków ul. Ogrodowa Piotrków Tryb.ul. Sienkiewicza 9 LPSS PIOTRKOW TRY/CZ Piotrków Tryb.ul. Sienkiewicza Tomaszów Maz.ul. Mościckiego 14/18 LPSS TOMASZOW MAZ/CD Tomaszów Maz.ul. Mościckiego 14/ Płock ul. 1 Maja 7 LPSS PLOCK/CZ Płock ul. 1 Maja Kutno ul. Oporowska 4 LPSS KUTNO/C Kutno ul. Oporowska Poznań ul. 23 Lutego 26 LPSS POZNAN/CV Poznań ul. 23 Lutego Poznań ul. Klonowa 13/15 LPSS POZNAN/CV Poznań ul. Klonowa 13/ Poznań ul. 23 Lutego 26 LPSS* POZNAN/CN Poznań ul. 23 Lutego Poznań ul. 23 Lutego 26 LPSS* POZNAN/CT Poznań ul. 23 Lutego Przemyśl ul. 3 Maja 27 LPSS PRZEMYSL/CZ Przemyśl ul. 3 Maja Jarosław ul. Kilińskiego 5 LPSS JAROSLAW/CD Jarosław ul. Kilińskiego Radom ul. Piłsudskiego 14/16 LPSS RADOM/CZ Radom ul. Piłsudskiego 14/ Radom ul. Gajowa 90/92 LPSS RADOM/C Radom ul. Gajowa 90/ Rzeszów Piłsudskiego 35 LPSS RZESZOW/CT Rzeszów Piłsudskiego Mielec ul. Jadernych 2 LPSS MIELEC/CD Mielec ul. Jadernych Rzeszów Piłsudskiego 35 LPSS* RZESZOW/CT Rzeszów Piłsudskiego Siedlce ul. Błonie 5 LPSS SIEDLCE/CZ Siedlce ul. Błonie Mińsk Maz. Kościuszki 11 LPSS MINSK MAZOW/CD Mińsk Maz. Kościuszki

11 36 SIERADZ SKIERNIEWICE SŁUPSK SUWAŁKI SZCZECIN TARNOBRZEG TARNÓW TORUŃ WAŁBRZYCH WARSZAWA WŁOCŁAWEK WROCŁAW Zduńska Wola ul. Złotnickiego 27 LPSS ZDUNSKA WOLA/C Zduńska Wola ul. Złotnickiego Sieradz ul. Jana Pawła II 28 LPSS SIERADZ/CZ Sieradz ul. Jana Pawła II Skierniewice Jagiellońska 34 LPSS SKIERNIEWICE/CZ Skierniewice Jagiellońska Żyrardów Narutowicza 29 LPSS ZYRARDOW/CD Żyrardów Narutowicza Słupsk ul. Łukasiewicza 3 LPSS SLUPSK/CZ Słupsk ul. Łukasiewicza Bytów ul.pochyła 9 LPSS BYTOW/CD Bytów ul.pochyła Suwałki ul. Pułaskiego 65a LPSS SUWALKI/CZ Suwałki ul. Pułaskiego 65a Ełk ul. Wawelska 25 LPSS ELK/CD Ełk ul. Wawelska Szczecin ul. Potulicka 20 LPSS SZCZECIN/CT Szczecin ul. Niepodległości 41/ Stargard Szczeciński ul. Pocztowa 1 LPSS STARGARD SZC/CD Stargard Szczeciński ul. Pocztowa Szczecin ul. Potulicka 20 LPSS* SZCZECIN/CT Szczecin ul. Niepodległości 41/ Tarnobrzeg Kościuszki 34 LPSS TARNOBRZEG/CZ Tarnobrzeg Kościuszki Stalowa Wola Ks. J. Popiełuszki LPSS STALOWA WOLA/CD Stalowa Wola Ks. J. Popiełuszki Tarnów ul. Legionów 7a LPSS TARNOW/CV Tarnów ul. Legionów 7a Dębica Czarneckiego 15 LPSS DEBICA/CD Dębica Czarneckiego Toruń ul. Moniuszki 11/13 LPSS TORUN/CZ Toruń ul. Moniuszki 11/ Grudziądz ul. Sienkiewicza 20 LPSS GRUDZIADZ/CD Grudziądz ul. Sienkiewicza Wałbrzych Długa 60 LPSS WALBRZYCH/CZ Wałbrzych Długa Kłodzko Okrzei 8 LPSS KLODZKO/CD Kłodzko Okrzei Warszawa ul. Kordeckiego 39/41 LPSS WARSZAWA/CD Warszawa ul. Kordeckiego 39/ Warszawa ul. Piękna 17 LPSS2 WARSZAWA/CD Warszawa ul. Piękna Warszawa ul. Kaliska 11 LPSS WARSZAWA/CD Warszawa ul. Kaliska Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Kazimierzowska 53/55 LPSS WARSZAWA/CD Warszawa ul. Kazimierzowska 53/ Włocławek ul. Królewiecka 45/49 LPSS WLOCLAWEK/CZ Włocławek ul. Królewiecka 45/ Włocławek ul.ostrowska 6a LPSS WLOCLAWEK/CD Włocławek ul.ostrowska 6a Wrocław Purkyniego 2 LPSS WROCLAW/CD Wrocław Purkyniego Wrocław Żegiestowska 6/12 LPSS WROCLAW/CR Wrocław Żegiestowska 6/ Wrocław Potockiego 5/3 LPSS WROCLAW/CR Wrocław Potockiego 5/3 1 11

12 48 ZAMOŚĆ ZIELONA GÓRA Wrocław Bernardyńska 4 LPSS* WROCLAW/CT Wrocław Bernardyńska Zamość ul. Partyzantów 11 LPSS ZAMOSC/CZ Zamość ul. Partyzantów Tomaszów Lub. Ul. Lwowska 33 LPSS TOMASZOW LUB/CD Tomaszów Lub. Ul. Lwowska Zielona Góra pl. Pocztowy 1 LPSS ZIELONA GORA/CZ Zielona Góra pl. Pocztowy Nowa Sól pl. Wyzwolenia 4 LPSS NOWA SOL/CZ Nowa Sól pl. Wyzwolenia 4 1 UWAGI: 1 z lokalizacji FPSS istnieje możliwość realizacji w trybie połączenia liniowego; połączenie w trybie kolokacji możliwe do zrealizowania po potwierdzeniu możliwości technicznych. 2 z lokalizacji FPSS istnieją możliwości realizacji w trybie połączenia liniowego i w trybie kolokacji. 3 z lokalizacji PDU istnieje możliwość realizacji w trybie połączenia liniowego. z lokalizacji FPSS istnieje możliwość realizacji połączenia w trybie kolokacji. 12

13 Data wpływu <Pieczęć z datą> Pkt 6: Wzór Zamówień na PDU <barkod> Przedsiębiorca Telekomunikacyjny <firmę spółki, jej siedzibę i adres, oznaczenie sądu rejestrowego, w którym przechowywana jest dokumentacja spółki oraz numer pod którym spółka jest wpisana do rejestru, numer identyfikacji podatkowej (NIP), wysokość kapitału zakładowego (i kapitału wpłaconego)> Numer Zamówienia: ZAMÓWIENIE na realizację Punktu Dostępu do Usługi <wypełnia Aero2> Dane PDU: poziom dostępu (zaznaczyć) DSLAM ATM IP Zarządzane poziom dostępu ATM (zaznaczyć) Lokalny Regionalny nazwa PDU (SEZTEL) adres PDU Parametry PDU: tryb realizacji PDU (zaznaczyć) tryb kolokacji tryb połączenia liniowego tryb łącza dzierżawionego liczba zamawianych interfejsów STM-1 liczba zamawianych interfejsów STM-4 liczba zamawianych interfejsów STM-16 liczba zamawianych interfejsów 1 GE Osoba kontaktowa Kontakt (telefon, fax, ) Dane dodatkowe: (wypełnić poniższe pola tylko w przypadku zmiany Zamówienia) Zmiana Zamówienia (zaznaczyć pole) Numer ref. OPL Zamówienia pierwotnego (wypełnić poniższe pola tylko w przypadku akceptacji rozwiązania alternatywnego) Zamówienie dla rozwiązania alternatywnego (zaznaczyć pole) Numer ref. OPL Zamówienia pierwotnego Uwagi dodatkowe: Data, podpis i pieczęć osoby upoważnionej 13

14 FORMULARZ 2be Numer zamówienia nadaje OPL PRZYŁĄCZENIE SIECI W TRYBIE KOLOKACJI INNEGO PRZEDSIĘBIORCY TELEKOMUNIKACYJNEGO Zamawiający: Udostępniający***: nazwa przyłączanego Przedsiębiorcy telekomunikacyjnego (PT) nazwa innego PT udostępniającego Łącza odpowiednio STM-1, STM- 4, STM-16, 1GE 1. Podstawa udostępniania łączy STM-1, STM- 4, STM-16, 1GE (numer umów kolokacyjnej lub najmu) (data podpisania) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (PDU ODF w obiekcie OPL) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: 3. Dane wymagane do zlokalizowania łączy STM-1, STM- 4, STM-16, 1GE w trybie kolokacji na przełącznicy ODF OPL Rząd/miejsce w rzędzie: Półka: Tacka/nr włókna: 4. Informacje dodatkowe 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 6. Pokwitowanie przekazania/odbioru Formularza 2be Przedstawiciel Aero2: (podpis) Przedstawiciel OPL: (podpis) Data Data Dołączone oświadczenie**: Tak Nie *- Niepotrzebne skreślić 14

15 ** Uwaga: Do Zamówienia w Trybie kolokacji innego PT należy dołączyć oświadczenie Innego PT wyrażającego zgodę na udostępnienie łączy odpowiednio STM-1, STM- 4, STM-16, 1GE. *** Wypełniane jeżeli Aero2 korzysta z kolokacji innego PT 15

16 FORMULARZ 1bc Numer zamówienia nadaje OPL PRZYŁĄCZENIE Aero2 DO SIECI OPL W TRYBIE ŁĄCZA DEDYKOWANEGO Zamawiający: (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (FPSS w obiekcie Aero2) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: Długość geograficzna: Szerokość geograficzna 3. Zakończenie B (PDU OPL) Nazwa SEZTEL węzła PDU z odpowiedniego załącznika: 4. Informacje dodatkowe: 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 6. Pokwitowanie przekazania/odbioru Formularza 1bc Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego :* Tak Nie * UWAGA: Do Zamówienia w Trybie Łącza Dedykowanego należy dołączyć potwierdzenie posiadania tytułu prawnego dla wskazanej lokalizacji przez Aero2. 16

17 FORMULARZ 3bc Numer zamówienia nadaje OPL REALIZACJA PDU DLA Aero2 W TRYBIE POŁĄCZENIA LINIOWEGO Zamawiający: Fizyczny Punkt Styku Sieci Nr studni (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Lokalizacja ODF: Adres obiekt OPL: Kod pocztowy: Miejscowość: Piętro Pokój nr: Umiejscowienie ODF: Rząd/miejsce w rzędzie: Pólka Tacka/numer włókna Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: 2. Kabel światłowodowy wykorzystywany przez Aero2 Producent kabla: ID interfejsu na PDU. Typ kabla: Typ włókna: Rodzaj włókna (jedno/wielomodowe): Kategoria włókien: Rok oddania kabla do eksploatacji: włókien światłowodowych kabla Aero2 i kabla OPL potrzebnych do realizacji połączenia: - Kabel własny planowana budowa kabla wraz z kanalizacją teletechniczną/rurociągiem kablowym do studni OPL (wypełnić*) * Wymagana średnica otworu w studni kablowej OPL do wprowadzenia kanalizacji teletechnicznej/rurociągu kablowego Aero2: - Kabel własny planowana budowa kabla w kanalizacji innego Pt doprowadzonej już do studni OPL (wypełnić**) - Kabel własny zakończony w obiekcie OPL (wypełnić***) ** Właściciel kanalizacji teletechnicznej w której planowane jest ułożenie kabla Aero2 : *** Oznaczenie kabla / miejsce zakończenia kabla Aero2: - Kabel dzierżawiony od Innego Aero2 znajdujący się w studni OPL - Kabel dzierżawiony od Innego Aero2 zakończony w obiekcie OPL ****Należy dołączyć zgodę właściciela na udostępnienie włókien **** Oznaczenie kabla / nazwa właściciela kabla / miejsce zakończenia kabla: 17

18 3. Osoba do kontaktów roboczych ze strony Pt Imię Nazwisko: Telefon: 4. Pokwitowanie przekazania/odbioru Formularza 3bc: Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego: Tak Nie UWAGA: Wystąpienie Aero2 powinno zawierać wszystkie niezbędne dane dotyczące planowanej inwestycji, umożliwiające OPL opracowanie pełnych i jednoznacznych warunków technicznych. 18

19 Pkt 7: Protokół zdawczo-odbiorczy PDU Wzór - Protokół Zdawczo-Odbiorczy PDU Spisany w dniu... w... Zamówienie nr... z dnia (data przyjęcia przez OPL)... Przedsiębiorca Telekomunikacyjny (Aero2): nazwa firmy adres siedziby firmy: ulica, nr domu kod pocztowy, miejscowość Dane PDU: poziom dostępu (zaznaczyć) DSLAM ATM IP Zarządzane poziom dostępu ATM (zaznaczyć) Lokalny Regionalny nazwa PDU (SEZTEL) adres PDU -BUDOWA I URUCHOMIENIE -MODYFIKACJA -LIKWIDACJA KOMISJA W SKŁADZIE: Orange Polska Aero

20 dokonała odbioru robót i urządzeń FPSS /PDU/ dla Usługi BSA zbudowanego pomiędzy OPL a Aero2 w:.... Adres studni kablowej OPL\"Adres miejsca lokalizacji ODF OPL I. Zespołowi przedstawiono następujące dokumenty: -Projekt Techniczny budowy FPSS -Dokumentacja Powykonawcza -Wyniki pomiarów linii optotelekomunikacyjnej zbudowanej z połączonych włókien kabla Aero2 i OPL -Wyniki pomiarów systemu teletransmisyjnego, zbudowanego z wykorzystaniem urządzeń SDH Aero2 i OPL II. Zespół na podstawie przedstawionych dokumentów oraz przeprowadzonej kontroli potwierdza wykonanie przez OPL poniższego zakresu prac /opis prac + ewentualne uwagi/:. przez Aero2 poniższego zakresu prac /opis prac + ewentualne uwagi/:. III. Zespół stwierdza zgodność\*niezgodność wykonanych prac z umową i zamówieniem i stwierdza gotowość\*brak gotowości FPS do użytkowania na potrzeby PSS z dniem IV. Zalecenia i uwagi:. V. W świetle w/w ustaleń FPS: - zostaje odebrany i dopuszczony do eksploatacji - nie zostaje odebrany i nie jest dopuszczony do eksploatacji Za datę odbioru/zwrotu FPDU strony przyjmują dzień: Informacje dodatkowe dotyczące PDU: Nr Interfejsu STM-1/STM-4 STM- 16/1 GbE Numery włókien d d mm r r r r ID portu na PDU 20

21 Przestawicie Aero2 oświadczają, iż Aero2 nie jest gotowy do świadczenia Usługi na interfejsie w PDU, którego dotyczy niniejszy Protokół Zdawczo-Odbiorczy. Aero2 zobowiązuje się do przekazania OPL oświadczenia o gotowości do świadczenia Usługi na uruchomionym PDU. Na tym protokół zakończono i podpisano Protokół sporządzono w 2 jednobrzmiących egzemplarzach Otrzymałem (OPL) Otrzymałem (Aero2) *) niepotrzebne skreślić 21

22 Pkt 8: Lista testów wykonywanych przed uruchomieniem komercyjnym PDU Część I. Testy sygnalizacji SS7. 1. Testy sygnalizacji SS7 mają na celu weryfikację poprawności wymiany wiadomości sygnalizacyjnych pomiędzy Siecią OPL oraz Siecią Aero2 w punktach styku sieci. 2. Strony wykonają testy, zgodnie z zestawieniem zawartym w pkt. 4, zgodnie z zaleceniami ITU -T: Q781, Q782, Q784, Q785, wymagane do otwarcia nowego punktu styku Sieci OPL z Siecią Aero2 dla świadczenia usług telekomunikacyjnych wymienionych w dokumencie w sygnalizacji krajowej. 3. Testy należy wykonać przy wykorzystaniu odpowiednich analizatorów sygnalizacji SS7. Schemat układu pomiarowego zamieszczony jest na rysunku nr 1. W przypadku napotkania problemów z interpretacją zapisu testów należy odwołać się do odpowiedniego testu powyższych zaleceń. Sieć OPL SS7 Sieć Aero2 Monitor Protok. SS7 Monitor Protok. SS7 Rysunek nr 1 Schemat układu pomiarowego dla testów sygnalizacji SS7. 4. Zestaw testów sygnalizacyjnych w punktach styku Sieci OPL z Siecią Aero2 wymaganych dla świadczenia usług telekomunikacyjnych wymienionych w dokumencie w sygnalizacji krajowej. 22

23 4.1. MOPL Poziom 2 (CCITT Recommendation Q. 781) Nr ITU Krótki opis testu 1.1 Link State Control Initialization (Power Up) 1.2 Link State Control Timer T2 1.5 Link State Control- Normal alignment correct procedure ( FISU) 1.19 Link Control State - Set emergency while in not aligned state 1.21 Link Control State - Both ends set emergency 3.5 Link Control State- Link in service (Break Tx path) 8.1 MSU transmission and reception 4.2. MOPL Poziom 3 (CCITT Recommendation Q. 782) Nr ITU Krótki opis testu 1.1 Signaling Link Management First signaling link activation 1.2 Signaling Link Management Signaling link deactivation 3.1 Changeover-Changeover initiated at one side of a linkset 3.16 Changeover-to another linkset with adjacent SP accessible 4.1 Changeover - Changeback within a linkset 4.8 Changeback from another linkset Management Inhibiting Inhibition of link available link Management Inhibiting Inhibition of link unavailable link Management Inhibiting Manual uninhibition of link with changeback Management Inhibiting Manual uninhibition of link without changeback Management Inhibiting Normal procedure Signaling Route Management Sending of a TFP on an alternative route: failure of normal link set Signaling Route Management Sending of a TFA on an alternative route: recovery of normal link set 12.1 Signaling Link Test - After activation of a link 4.3 ISUP Poziom 4 (CCITT Recommendation Q 784 and Q785) ISUP BASIC CALL CONTROL TEST CIRCUIT SUPERVISION Nr ITU Krótki opis testu Reset of circuit - RSC sent Reset of circuit - RSC received Reset of circuit group GRS received Reset of circuit group GRS sent Circuit group blocking/unblocking CGB and CGU received Circuit group blocking/unblocking CGB and CGU sent Circuit blocking/unblocking BLO received Circuit blocking/unblocking BLO sent Circuit blocking/unblocking Blocking from both ends; removal of blocking from one end Continuity check test call CCR received: successful Continuity check test call CCR sent: successful NORMAL CALL SETUP Nr ITU Krótki opis testu Called address sending - En Bloc operation Called address sending Overlap operation (with SAM) Successful call setup Ordinary call ( with various indications in ACM) Successful call set - up Ordinary call ( with ACM, CPG and ANM ) Successful call set - up Blocking and unblocking during a call (initiated) Successful call set - up Blocking and unblocking during a call (received) 23

24 NORMAL CALL RELEASE Nr ITU 3.2 Calling party clears before answer 3.3 Calling party clears after answer 3.4 Called party clears after answer 3.7 Suspend and resume initiated by a called party UNSUCCESSFUL CALL SETUP Nr ITU Krótki opis testu Krótki opis testu 4.1 Validate a set of know causes for release (user busy, unallocated number, no response etc.) TIMERS Nr ITU T9: waiting for an answer message T6: waiting for RES ( Network) message Krótki opis testu 4.4. Testy End-to-End (CCITT Recommendation Q. 788) Nr ITU Krótki opis testu Basic Call set-up (BC) dla 64kbit/s; speech, 3,1kHz audio BC/HLC/LLC combinations for 64/G4 Fax/64; 3,1/G2-G3 fax/3, BC 64 kbit/s with rate adaptation for BC=64kbit/s, LLC=9,6kbit/s Calling party clears before answer for 64kbit/s, speech, 3,1kHz audio Calling party clears after answer for 64kbit/s, speech, 3,1kHz audio Called party clears after answer for 64kbit/s, speech, 3,1kHz audio Dialling of an unallocated number for 64kbit/s, speech, 3,1kHz audio No route to destination for 64kbit/s, speech, 3,1kHz audio Calling to a busy subscriber for 64kbit/s, speech, 3,1kHz audio No answer from the called party (T9/Q.764 expiration) for 64kbit/s, speech, 3,1kHz audio CLIP network provided CLIR network provided Transport of called party subaddress COLP network provided COLR network provided OPL Successful OPL Unsuccessful, Timer expiry UUS1 Implicit request Successful UUI in the forward and backward messages for 32 octets ISDN Access Non-ISDN Access Calling party clears after answer Non-ISDN Access ISDN Access Calling party clears after answer Test jakości łącza w połączeniu Bit Error Rate 1h 64kbit/s on loopback device end-to-end; ITU-T G.821 Stosowane skróty: strona A - strona wywołująca strona B - strona wywoływana przez stronę A BC - (Bearer Capability) element informacyjny Możliwości Bazowe HLC - (High Layer Compatibility) element informacyjny Zgodność Warstw Wyższych LLC - (Low Layer Compatibility) element informacyjny Zgodność Warstw Niższych 24

25 5. Protokół odbioru testów sygnalizacyjnych SS7. Data wykonania testów:... Miejsce wykonania testów: Osoby wykonujące testy: Urządzenia pomiarowe: Lista testów: Centrala OPL... Centrala Aero2... Ze strony OPL... Ze strony Aero W załączeniu Wyniki testów: W załączeniu Protokół sporządził i opracował wyniki:.... Niżej podpisani potwierdzają, że wykonane testy nie wykazały / wykazały *) błędów i usterek uniemożliwiających współpracę w/w central. Imię i nazwisko Podpis Data *) Niepotrzebne skreślić. OPL Aero2 Uwaga: W przypadku negatywnego wyniku testu konieczny jest komentarz przeprowadzającego testy. 6. Zestawy testów z pkt. 4 należy wykonać w dwu kierunkach. 7. Warunkiem koniecznym uruchomienia nowego Punktu Styku Sieci dla świadczenia usług telekomunikacyjnych wymienionych w dokumencie jest poprawne wykonanie wszystkich testów w sygnalizacji krajowej. 8. Jeżeli podczas wykonania tych testów nie stwierdzono żadnych usterek, odbiór może nastąpić bezwarunkowo. W przypadku stwierdzenia błędów, które przez obie Strony zostaną uznane za niekrytyczne, dopuszcza się odbiór warunkowy. W takim przypadku obie Strony sporządzą protokół rozbieżności z opisem problemów oraz terminem ich usunięcia. Jeżeli podczas testów wykryto błędy krytyczne (uniemożliwiające realizację Punktu Styku Sieci) powinno to być zaznaczone w protokole odbioru testów sygnalizacyjnych SS7, którego wzór podany jest w pkt. 5, wraz z wyszczególnieniem usterek krytycznych oraz innych. 9. Testy sygnalizacji SS7 powinny być wykonane w przeciągu dwóch tygodni od czasu ich rozpoczęcia. Dotyczy to zarówno samego przeprowadzenia testów, jak też opracowania wyników i podpisania protokołu przez obie Strony. 25

26 Część II. Testy rejestracji ruchu do celów rozliczeń. 1. Testy rejestracji ruchu do celów rozliczeń mają na celu weryfikację poprawności rejestracji liczby oraz czasu trwania połączeń w punkcie styku Sieci OPL z Siecią Aero2. Schemat konfiguracji testowej przedstawiony jest na rysunku nr 2. Generator ruchu OPL Centrala OPL SS7 Centrala Aero2 Generator Ruchu Aero2 Monitor Protokołu SS7 Monitor Protokołu SS7 Rysunek nr 2 - Konfiguracja testowa dla rejestracji ruchu do celów rozliczeń. 2. Zgodnie z przedstawioną powyżej konfiguracją testową Strony dokonają połączeń testowych a wyniki przedstawią w podanym w pkt. 9 wzorze Protokołu Testów Danych Zaliczeniowych (biling), łącznie ze Szczegółowymi Testowymi Danymi Zaliczeniowymi, których wzór podano w pkt Uwarunkowania połączeń testowych: Połączenia testowe generowane są kolejno po stronie OPL i po stronie centrali Aero2. Po każdej stronie punktu styku sieci należy dokonywać rejestracji połączeń wychodzących i przychodzących. Optymalna liczbą linii biorących udział w testach wynosi 30, stanowią one jedno łącze E1 Obie Strony będą korzystać z analizatorów sygnalizacji SS7 w celu wyjaśnienia zaistniałych rozbieżności w rejestracji połączeń. 4. Połączenia testowe będą wygenerowane według następującego schematu (Łączna suma połączeń testowych powinna być nie mniejsza niż ): a) 5% wszystkich połączeń powinno trwać od 1 do 4 s preferowana wartość 3 s b) 15% wszystkich połączeń powinno trwać powyżej 4 do 20 s preferowana wartość 12 s c) 25% wszystkich połączeń powinno trwać powyżej 20 do 60 s preferowana wartość 40 s d) 40% wszystkich połączeń powinno trwać powyżej 60 do 90 s preferowana wartość 75 s e) 10% wszystkich połączeń powinno trwać powyżej 90 do 240 s preferowana wartość 165 s f) 3% wszystkich połączeń powinno trwać powyżej 240 do 480 s preferowana wartość 360 s g) 2% wszystkich połączeń powinno trwać powyżej 480 do 630 s preferowana wartość 555 s h) kilka (co najmniej 2) połączeń powinno trwać powyżej 24 godzin. W każdym z okresów taryfikacyjnych powinny wystąpić wszystkie wyżej wymienione rodzaje połączeń (z wyjątkiem połączeń z podpunktu h). 26

27 5. Wywołania testowe będą rejestrowane w trzech różnych okresach taryfikacyjnych O1, O2, O3, gdzie: O1: <08 00 ; ) O2: <18 00 ; ) O3: <22 00 ; ) 6. Wynik testu jest uważany za pozytywny, gdy: a) Wyniki rejestracji sumarycznej liczby połączeń w poszczególnych okresach taryfikacyjnych obu Stron są zgodne. b) W każdym z okresów taryfikacyjnych różnica sum czasów trwania połączeń zarejestrowanych przez obie Strony, wyrażona w sekundach, nie może być większa od czasu wyliczonego jako iloczyn liczby zarejestrowanych połączeń i czasu 1 sekundy. 7. Jeżeli rozbieżności pomiędzy wynikami zarejestrowanymi podczas testów przekraczają zakładane progi (punkt 6) obie Strony dokonują wymiany zarejestrowanych przez siebie danych w celu dokonania analizy. Po wyjaśnieniu i usunięciu przyczyn niezgodności, test należy powtórzyć. 8. Testy rejestracji powinny zostać wykonane w ciągu dwóch tygodni od ich rozpoczęcia, wliczając w to opracowanie wyników i podpisanie protokołu przez obie Strony. Wzór protokołu znajduje się w pkt Protokół Testów Danych Zaliczeniowych (biling): Przedsiębiorca telekomunikacyjny: Centrala OPL: Centrala Aero2: Połączenia inicjowane z kierunku: OPL ---> Aero2 Okres taryfikacyjny Zarejestrowane pomiary Wyniki zarejestrowane przez OPL Aero2 Rozbieżności ilościowe Rozbieżności [%] O1 O2 O3 Połączenia powyżej 24 godzin SUMA: Czas trwaniapołączeń *) [s] Uwaga: *) Czas trwania połączeń ze zgłoszeniem abonenta B. 27

28 Połączenia inicjowane z kierunku: Aero2 ---> OPL Okres taryfikacyjny Zarejestrowane pomiary Wyniki zarejestrowane przez OPL Aero2 Rozbieżności ilościowe Rozbieżności procentowe[%] O1 O2 O3 Połączenia powyżej 24 godzin SUMA: Czas trwania połączeń [s] Czas trwania połączeń [s] Czas trwaniapołączeń [s] Czas trwania połączeń [s] Czas trwania połączeń [s] Uwaga: *) Czas trwania połączeń ze zgłoszeniem abonenta B. Wynik testu bilingowego usługi: Uzasadnienie: Data przeprowadzenia testów: od... do... Osoby wykonujące testy: Imię i nazwisko OPL Podpis Data Aero2 28

29 10. Szczegółowe Testowe Dane Zaliczeniowe Połączenia inicjowane z kierunku: OPL ---> Aero2 Wyniki zarejestrowane przez Taryfa Typ połączenia Zarejestrowane pomiary OPL Aero2 1-4 sek sek sek. O sek sek sek sek. Suma: 1-4 sek sek sek. O sek sek sek sek. Suma: 1-4 sek sek sek. O sek sek sek sek. Suma: Połączenia powyżej 24 godzin SUMA: Rozbieżność ilościowe Rozbieżności procentowe [%] 29

30 Połączenia inicjowane z kierunku: Aero2 ---> OPL Taryfa Typ połączenia Zarejestrowane pomiary Wyniki zarejestrowane przez OPL Aero2 1-4 sek sek sek. O sek sek sek sek. Suma: 1-4 sek sek sek. O sek sek sek sek. Suma: 1-4 sek sek sek. O sek sek sek sek. Suma: Połączenia powyżej 24 godzin SUMA: Rozbieżność ilościowe Rozbieżności procentowe [%] 30

31 Uwaga: *) Czas trwania połączeń ze zgłoszeniem abonenta B. 31

32 Część III. Sprawdzenie zgodności czasu. Sprawdzenie zgodności czasu Strony wykonują dla każdego urządzenia rejestrującego ruch do celów rozliczeń w oparciu o ogólnopolski sygnał czasu. Część IV. Test jakości transmisji. Testy jakości transmisji strumieni zestawionych w celu przyłączenia Sieci Aero2 powinny być przeprowadzone zgodnie z zaleceniem ITU-T M Pomiary odbiorcze traktów 2Mbit/s powinny trwać 24 godziny. Część V. Test synchronizacji. 1. Test synchronizacji (pomiary jakości sygnałów taktowania) dla nowo uruchamianych dróg cyfrowych należy wykonać po przeprowadzeniu pomiarów jakości transmisji na tych drogach. Każda ze stron uruchamiających drogę cyfrową powinna wykonać pomiar wolnozmiennych fluktuacji fazy zgodnie z ETSI EN dla jednego strumienia 2Mbit/s na tej drodze. Wyniki tych pomiarów dla strumienia 2 Mbit/s powinny być zgodne z wymaganiami określonymi w sekcji wg wyżej wymienionej normy. 2. Czas pomiaru powinien wynosić 24 godziny. 3. Pomiary powinny być przeprowadzone w fizycznych punktach styku sieci pomiędzy sieciami operatorów. Część VI. Lista testów teletransmisyjnych urządzeń SDH wykonywanych przed przystąpieniem do testów punktu styku: 1. Pomiar mocy odbieranej z traktu optycznego. 2. Bilans mocy 3. Zabezpieczenia MSP/SNCP/inne w przypadku wykorzystywania protekcji: - symulacja przerwania włókna, - symulacja uszkodzenia włókna-sd, - symulacja uszkodzenia modułu STM-n, 4. Przełączenie wymuszone. 5. Procedura automatycznego wyłączenia lasera ALS, 6. MTIE/TDEV ścieżki 2 Mbit/s 7. Zarządzanie alarmami w warstwie elementów sieci i warstwie sieci: 8. Potwierdzenie możliwości zaobserwowania listy alarmów w obu końcach połączenia, 9. Potwierdzenie zaobserwowania komunikatów przełączeń na protekcję. 10. Test jakości transmisji sygnałów składowych 2Mbit/s/STM Test możliwości wykorzystania i poprawnej współpracy dla identyfikatorów ścieżki (bajty J0, J1, J2), Zestawienie porównawcze wartości bajtów sekcji RSOH, MSOH, POH (dla urządzeń różnych typów na końcach połączenia). 32

33 Pkt 9: Lista Fizycznych Punktów Styku Sieci (FPSS) LP Nazwa strefy numeracyjnej SN Nr SN FIZYCZNY PUNKT STYKU SIECI (FPSS) LOGICZNY PUNKT STYKU SIECI (LPSS) Poziom Obiekt / Adres pocztowy dostępu Nazwa SEZTEL Obiekt / Adres pocztowy BIAŁA PODL Biała Podlaska ul. Piłsudskiego 5/7 LPSS BIALA PODLAS/CZ Biała Podlaska ul. Piłsudskiego 5/7 1 2 BIAŁYSTOK Białystok ul. Kościelna 10 LPSS BIALYSTOK/CZ Białystok ul. Kościelna Białystok ul. Cieszyńska 3 LPSS BIALYSTOK/CD Białystok ul. Cieszyńska BIELSKO-BIAŁA 33 4 BYDGOSZCZ 52 5 CHEŁM 82 6 CIECHANÓW 23 7 CZĘSTOCHOWA 34 8 ELBLĄG 55 9 GDAŃSK 58 Uwagi (wyjaśnienie pod tabelą) Bielsko-Biała ul. Cieszyńska 79 LPSS BIELSKO BIAL/CZ Bielsko-Biała ul. Cieszyńska Cieszyn ul Matejki 2 LPSS CIESZYN/CD Cieszyn ul Matejki Bydgoszcz ul. Chodkiewicza 61 LPSS BYDGOSZCZ/CD Bydgoszcz ul. Chodkiewicza Inowrocław ul. Wojska Polskiego 35 LPSS INOWROCLAW/CD Inowrocław ul. Wojska Polskiego Bydgoszcz ul. Chodkiewicza 61 LPSS BYDGOSZCZ/CT Bydgoszcz ul. Chodkiewicza Chełm Sienkiewicza 20 LPSS CHELM/CZ Chełm Sienkiewicza Krasnystaw ul. Podwale 6 LPSS KRASNYSTAW/CD Krasnystaw ul. Podwale Ciechanów ul. Sierakowskiego 14 LPSS CIECHANOW/CZ Ciechanów ul. Sierakowskiego Mława Os. Książąt Maz. 21a LPSS MLAWA/CD Mława Os. Książąt Maz. 21a Częstochowa ul. Kopernika 22 LPSS CZESTOCHOWA/CZ Częstochowa ul. Kopernika Częstochowa ul. Lechonia 20 LPSS CZESTOCHOWA/C Częstochowa ul. Lechonia Elbląg ul. Polna 18 LPSS ELBLAG/CZ Elbląg ul. Polna Malbork ul. Targowa 17 LPSS MALBORK/CD Malbork ul. Targowa Gdańsk ul. Długa 22/27 LPSS GDANSK/CD Gdańsk ul. Długa 22/ Gdynia ul. Zygmunta Augusta II 11 LPSS GDYNIA/CD Gdynia ul. Zygmunta Augusta II Gdańsk ul. Grunwaldzka 110/112 LPSS GDANSK/CD Gdańsk ul. Grunwaldzka 110/ Gdańsk ul. Grunwaldzka 110/112 LPSS* GDANSK/CT Gdańsk ul. Grunwaldzka 110/112 2 Centrala realizująca funkcję międzystrefową 33

34 10 GORZÓW WIELK JELENIA GÓRA KALISZ KATOWICE KIELCE KONIN KOSZALIN KRAKÓW KROSNO LEGNICA LESZNO LUBLIN ŁOMŻA Gorzów Wkp. ul. Pocztowa 17 LPSS GORZOW WIELK/CZ Gorzów Wkp. ul. Pocztowa Strzelce Krajeńskie Al. Piastów 18 LPSS STRZELCE KRA/CD Strzelce Krajeńskie Al. Piastów Jelenia Góra ul. Karłowicza 17a LPSS JELENIA GORA/CZ Jelenia Góra ul. Karłowicza 17a Zgorzelec ul. Pułaskiego 15 LPSS ZGORZELEC/CD Zgorzelec ul. Pułaskiego Kalisz al. Wolności 7 LPSS KALISZ/CZ Kalisz al. Wolności Ostrów Wielkopolski ul. Starotargowa 1 LPSS OSTROW WIELK/CD Ostrów Wielkopolski ul. Starotargowa Chorzów ul. Kochanowskiego 2 LPSS CHORZOW/CD Chorzów ul. Kochanowskiego Katowice ul. Zawiszy Czarnego 7 LPSS KATOWICE/CD Katowice ul. Zawiszy Czarnego Gliwice ul. Dolnych Wałów 8 LPSS GLIWICE/CD Gliwice ul. Dolnych Wałów Katowice ul. Francuska 101 LPSS* KATOWICE/CN Katowice WCT ul Francuska Gliwice ul. Bernardyńska 14 LPSS* GLIWICE/CT Gliwice ul. Bernardyńska Kielce ul. IX wieków 14 LPSS KIELCE/CZ Kielce ul. IX wieków Kielce ul. Piekoszowska 27B LPSS KIELCE/CD Kielce ul. Piekoszowska 27B Konin ul. Powstańców Wielk. 16a LPSS KONIN/CZ Konin ul. Powstańców Wielk. 16a Koło ul. Prusa 3 LPSS KOLO/CD Koło ul. Prusa Koszalin ul. Racławicka 4 LPSS KOSZALIN/CZ Koszalin ul. Racławicka Kołobrzeg ul. Armii Krajowej 1 LPSS KOLOBRZEG/CD Kołobrzeg ul. Armii Krajowej Kraków ul. Aleksandry 10 LPSS KRAKOW/CD Kraków ul. Aleksandry Kraków ul. Kapelanka 4 LPSS KRAKOW/C Kraków ul. Kapelanka Kraków ul. Stańczyka 4 LPSS KRAKOW/C Kraków ul. Stańczyka Kraków ul. Rakowicka 51 LPSS* KRAKOW/CT Kraków ul. Rakowicka Krosno ul. Podwale 38 LPSS KROSNO/CZ Krosno ul. Podwale Sanok ul. Daszyńskiego 27 LPSS SANOK/CV Sanok ul. Daszyńskiego Legnica ul. Rzeczypospolitej 5 LPSS LEGNICA/CZ Legnica ul. Rzeczypospolitej Lubin ul. Łokietka 5 LPSS LUBINLEG/CD Lubin ul. Łokietka Leszno ul. Słowiańska 26 LPSS LESZNO/CZ Leszno ul. Słowiańska Rawicz ul. Piłsudskiego 9 LPSS RAWICZ/CD Rawicz ul. Piłsudskiego Lublin ul. Przyjaźni 19 LPSS LUBLIN/CV Lublin ul. Przyjaźni Lublin ul. Chodźki 8/10 LPSS LUBLIN/CV Lublin ul. Chodźki 8/ Lublin ul. Chodźki 8/10 LPSS* LUBLIN/CT Lublin ul. Chodźki 8/ Łomża Księcia Janusz I 1 LPSS LOMZA/CZ Łomża Księcia Janusz I Zambrów Kościuszki 39 LPSS ZAMBROW/CD Zambrów Kościuszki

35 Łódź ul. Okoniowa 16 LPSS LODZ/C Łódź ul. Okoniowa ŁÓDŹ Łódź Al. Kościuszki 10/12 LPSS LODZ/C Łódź Al. Kościuszki 10/ Łódź ul. Przybyszewskiego 35/37 LPSS LODZ/C Łódź ul. Przybyszewskiego 35/ Łódź ul. Wólczańska 22/26 LPSS* LODZ/CT Łódź ul. Wólczańska 22/ NOWY SĄCZ Nowy Sącz ul. Jagielońska 52 LPSS NOWY SACZ/CZ Nowy Sącz ul. Jagielońska Nowy Targ Al. Tysiąclecia 41 LPSS NOWY TARG/CD Nowy Targ Al. Tysiąclecia Olsztyn ul. Piłsudskiego 63 LPSS OLSZTYN/C Olsztyn ul. Piłsudskiego OLSZTYN Olsztyn ul. Pieniężnego 21a LPSS OLSZTYN/C Olsztyn ul. Pieniężnego 21a Olsztyn ul. Jaroszyka 21 LPSS* OLSZTYN/CT Olsztyn ul. Jaroszyka OPOLE Opole Sosnkowskiego 20 LPSS OPOLE/CZ Opole Sosnkowskiego Opole ul. Korfantego 1 LPSS OPOLE/CD Opole ul. Korfantego OSTROŁĘKA Ostrołęka ul. Zawadzkiego 8 LPSS OSTROLEKA/CZ Ostrołęka ul. Zawadzkiego PIŁA Piła ul. Piastów 3 LPSS PILA/CZ Piła ul. Piastów Czarnków ul. Ogrodowa 6 LPSS CZARNKOW/CD Czarnków ul. Ogrodowa PIOTRKÓW Piotrków Tryb. ul. Sienkiewicza 9 LPSS PIOTRKOW TRY/CZ Piotrków Tryb. ul. Sienkiewicza TRYB Tomaszów Maz. ul. Mościckiego 14/18 LPSS TOMASZOW MAZ/CD Tomaszów Maz. ul. Mościckiego 14/ PŁOCK Płock ul. 1 Maja 7 LPSS PLOCK/CZ Płock ul. 1 Maja Kutno ul. Oporowska 4 LPSS KUTNO/C Kutno ul. Oporowska Poznań ul. 23 Lutego 26 LPSS POZNAN/CV Poznań ul. 23 Lutego POZNAŃ Poznań ul. Klonowa 13/15 LPSS POZNAN/CV Poznań ul. Klonowa 13/ Poznań ul. 23 Lutego 26 LPSS* POZNAN/CN Poznań ul. 23 Lutego Poznań ul. 23 Lutego 26 LPSS* POZNAN/CT Poznań ul. 23 Lutego PRZEMYŚL Przemyśl ul. 3 Maja 27 LPSS PRZEMYSL/CZ Przemyśl ul. 3 Maja Jarosław ul. Kilińskiego 5 LPSS JAROSLAW/CD Jarosław ul. Kilińskiego RADOM Radom ul. Piłsudskiego 14/16 LPSS RADOM/CZ Radom ul. Piłsudskiego 14/ Radom ul. Gajowa 90/92 LPSS RADOM/C Radom ul. Gajowa 90/ Rzeszów Piłsudskiego 35 LPSS RZESZOW/CT Rzeszów Piłsudskiego RZESZÓW Mielec ul. Jadernych 2 LPSS MIELEC/CD Mielec ul. Jadernych Rzeszów ul. Piłsudskiego 35 LPSS* RZESZOW/CT Rzeszów ul. Piłsudskiego SIEDLCE Siedlce ul. Błonie 5 LPSS SIEDLCE/CZ Siedlce ul. Błonie Mińsk Maz. Kościuszki 11 LPSS MINSK MAZOW/CD Mińsk Maz. Kościuszki SIERADZ Zduńska Wola ul. Złotnickiego 27 LPSS ZDUNSKA WOLA/C Zduńska Wola ul. Złotnickiego

36 37 SKIERNIEWICE SŁUPSK SUWAŁKI SZCZECIN TARNOBRZEG TARNÓW TORUŃ WAŁBRZYCH WARSZAWA WŁOCŁAWEK WROCŁAW Sieradz ul. Jana Pawła II 28 LPSS SIERADZ/CZ Sieradz ul. Jana Pawła II Skierniewice ul. Jagiellońska 34 LPSS SKIERNIEWICE/CZ Skierniewice ul. Jagiellońska Żyrardów Narutowicza 29 LPSS ZYRARDOW/CD Żyrardów Narutowicza Słupsk ul. Łukasiewicza 3 LPSS SLUPSK/CZ Słupsk ul. Łukasiewicza Bytów ul. Pochyła 9 LPSS BYTOW/CD Bytów ul. Pochyła Suwałki ul. Pułaskiego 65a LPSS SUWALKI/CZ Suwałki ul. Pułaskiego 65a Ełk ul. Wawelska 25 LPSS ELK/CD Ełk ul. Wawelska Szczecin ul. Potulicka 20 LPSS SZCZECIN/CT Szczecin ul. Niepodległości 41/ Stargard Szczeciński ul. Pocztowa 1 LPSS STARGARD SZC/CD Stargard Szczeciński ul. Pocztowa Szczecin ul. Potulicka 20 LPSS* SZCZECIN/CT Szczecin ul. Niepodległości 41/ Tarnobrzeg Kościuszki 34 LPSS TARNOBRZEG/CZ Tarnobrzeg Kościuszki Stalowa Wola Ks. J. Popiełuszki LPSS STALOWA WOLA/CD Stalowa Wola Ks. J. Popiełuszki Tarnów ul. Legionów 7a LPSS TARNOW/CV Tarnów ul. Legionów 7a Dębica ul. Czarneckiego 15 LPSS DEBICA/CD Dębica ul. Czarneckiego Toruń ul. Moniuszki 11/13 LPSS TORUN/CZ Toruń ul. Moniuszki 11/ Grudziądz ul. Sienkiewicza 20 LPSS GRUDZIADZ/CD Grudziądz ul. Sienkiewicza Wałbrzych ul. Długa 60 LPSS WALBRZYCH/CZ Wałbrzych ul. Długa Kłodzko ul. Okrzei 8 LPSS KLODZKO/CD Kłodzko ul. Okrzei Warszawa ul. Kordeckiego 39/41 LPSS WARSZAWA/CD Warszawa ul. Kordeckiego 39/ Warszawa ul. Piękna 17 LPSS2 WARSZAWA/CD Warszawa ul. Piękna Warszawa ul. Kaliska 11 LPSS WARSZAWA/CD Warszawa ul. Kaliska Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A LPSS* WARSZAWA/CT Warszawa ul. Nowogrodzka 47A Warszawa ul. Kazimierzowska 53/55 LPSS WARSZAWA/CD Warszawa ul. Kazimierzowska 53/ Włocławek ul. Królewiecka 45/49 LPSS WLOCLAWEK/CZ Włocławek ul. Królewiecka 45/ Włocławek ul. Ostrowska 6a LPSS WLOCLAWEK/CD Włocławek ul. Ostrowska 6a Wrocław ul. Purkyniego 2 LPSS WROCLAW/CD Wrocław ul. Purkyniego Wrocław ul. Żegiestowska 6/12 LPSS WROCLAW/CR Wrocław ul. Żegiestowska 6/ Wrocław ul. Potockiego 5/3 LPSS WROCLAW/CR Wrocław ul. Potockiego 5/ Wrocław ul. Bernardyńska 4 LPSS* WROCLAW/CT Wrocław ul. Bernardyńska

37 48 ZAMOŚĆ ZIELONA GÓRA Zamość ul. Partyzantów 11 LPSS ZAMOSC/CZ Zamość ul. Partyzantów Tomaszów Lub. ul. Lwowska 33 LPSS TOMASZOW LUB/CD Tomaszów Lub. ul. Lwowska Zielona Góra pl. Pocztowy 1 LPSS ZIELONA GORA/CZ Zielona Góra pl. Pocztowy Nowa Sól pl. Wyzwolenia 4 LPSS NOWA SOL/CZ Nowa Sól pl. Wyzwolenia 4 1 UWAGI: 1 z lokalizacji FPSS istnieje możliwość realizacji w trybie połączenia liniowego; połączenie w trybie kolokacji możliwe do zrealizowania po potwierdzeniu możliwości technicznych. 2 z lokalizacji FPSS istnieją możliwości realizacji w trybie połączenia liniowego i w trybie kolokacji. 3 z lokalizacji LPSS istnieje możliwość realizacji w trybie połączenia liniowego. z lokalizacji FPSS istnieje możliwość realizacji połączenia w trybie kolokacji. Lista FPSS oferowanych przez AERO 2 Lp. Centrala Adres 1 MSC Aero2 Warszawa, ul. Pawia 55 37

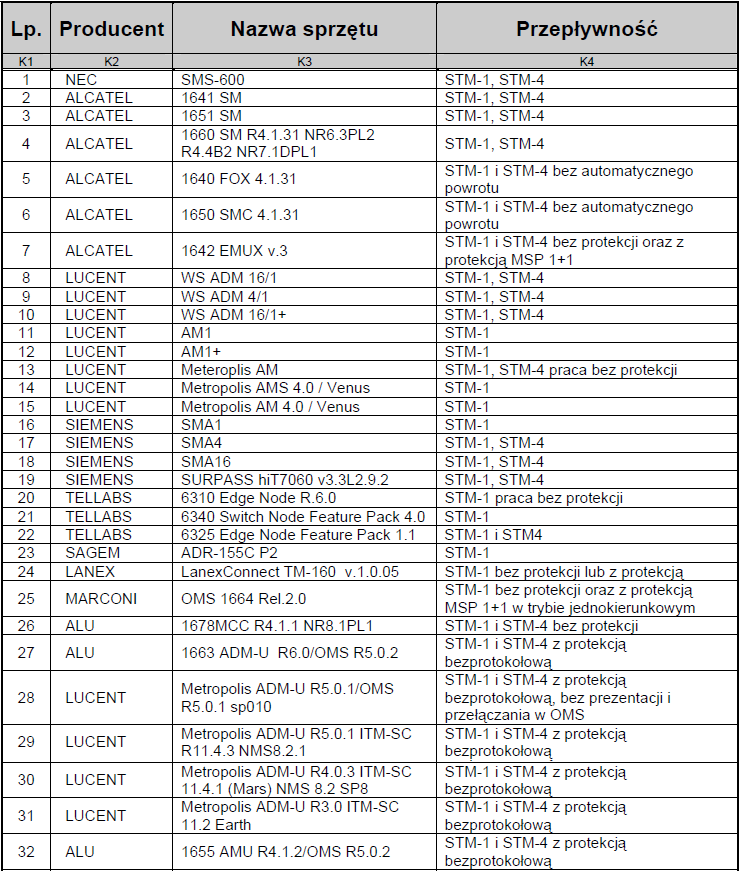

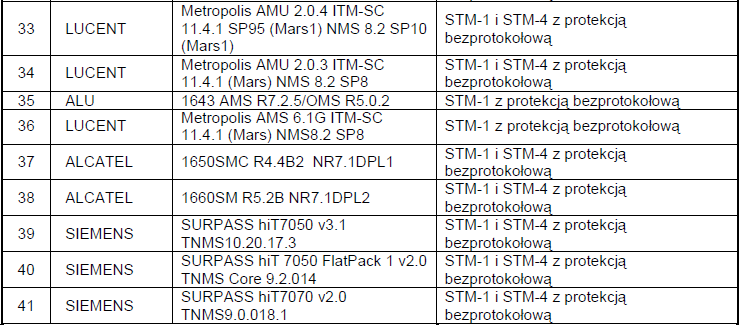

38 Pkt 10 Lista urządzeń teletransmisyjnych SDH stosowanych w Sieci OPL dla potrzeb Trybu połączenia liniowego 38

39 Uwaga: Interfejsy optyczne powinny być zgodne pod względem przepływności, mocy optycznej i długości fali. OPL w Załączniku do Oferty przedstawi parametry konfiguracji krotnic SDH niezbędne do uruchomienia połączenia liniowego. 39

40 Pkt 11: Wzór prognozy zapotrzebowania na Łącze Abonenckie Tabela 1. Zapotrzebowanie na strumienie 2Mbit/s LP. Lokalizacja Dla ruchu wychodzącego (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) Dla ruchu przychodzącego (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) Dla wiązek dwukierunkowych (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s BIALA PODLAS/CZ1 2 BIALYSTOK/CZ1 3 BIALYSTOK/CD1 4 BIELSKO BIAL/CZ1 5 CIESZYN/CD1 6 BYDGOSZCZ/CD1 7 INOWROCLAW/CD1 8 CHELM/CZ1 9 KRASNYSTAW/CD1 10 CIECHANOW/CZ1 11 MLAWA/CD1 12 CZESTOCHOWA/CZ1 13 CZESTOCHOWA/C06 14 ELBLAG/CZ1 15 MALBORK/CD2 16 GDANSK/CD3 17 GDANSK/CD1 18 GDYNIA/CD1 19 GORZOW WIELK/CZ1 20 STRZELCE KRA/CD1 40

41 21 JELENIA GORA/CZ1 22 ZGORZELEC/CD1 23 KALISZ/CZ1 24 OSTROW WIELK/CD1 25 GLIWICE/CD2 26 CHORZOW/CD1 27 KATOWICE/CD2 28 KIELCE/CZ1 29 KIELCE/CD3 30 KONIN/CZ1 31 KOLO/CD2 32 KOSZALIN/CZ1 33 KOLOBRZEG/CD1 34 KRAKOW/CD1 35 KRAKOW/C20 36 KRAKOW/C22 37 KROSNO/CZ1 38 SANOK/CV1 39 LEGNICA/CZ1 40 LUBINLEG/CD1 41 LESZNO/CZ1 42 RAWICZ/CD1 43 LUBLIN/CV3 44 LUBLIN/CV1 45 LOMZA/CZ1 46 ZAMBROW/CD1 47 LODZ/C24 48 LODZ/C21 49 LODZ/C20 50 NOWY SACZ/CZ1 41

42 51 NOWY TARG/CD1 52 OLSZTYN/C02 53 OLSZTYN/C03 54 OPOLE/CZ1 55 OPOLE/CD4 56 OSTROLEKA/CZ2 57 PILA/CZ3 58 CZARNKOW/CD1 59 PIOTRKOW TRY/CZ1 60 TOMASZOW MAZ/CD1 61 PLOCK/CZ1 62 KUTNO/C01 63 POZNAN/CV1 64 POZNAN/CV2 65 PRZEMYSL/CZ1 66 JAROSLAW/CD1 67 RADOM/CZ1 68 RADOM/C05 69 RZESZOW/CT1 70 MIELEC/CD1 71 SIEDLCE/CZ1 72 MINSK MAZOW/CD1 73 SIERADZ/CZ1 74 ZDUNSKA WOLA/C02 75 SKIERNIEWICE/CZ1 76 ZYRARDOW/CD1 77 SLUPSK/CZ1 78 BYTOW/CD1 79 SUWALKI/CZ1 80 ELK/CD2 42

43 81 SZCZECIN/CT1 82 STARGARD SZC/CD1 83 TARNOBRZEG/CZ1 84 STALOWA WOLA/CD1 85 TARNOW/CV1 86 DEBICA/CD1 87 TORUN/CZ1 88 GRUDZIADZ/CD1 89 WALBRZYCH/CZ1 90 KLODZKO/CD1 91 WARSZAWA/CD1 92 WARSZAWA/CD3 93 WARSZAWA/CD7 94 WARSZAWA/CD2 95 WLOCLAWEK/CZ1 96 WLOCLAWEK/CD1 97 WROCLAW/CD1 98 WROCLAW/CR6 99 WROCLAW/CR1 100 ZAMOSC/CZ1 101 TOMASZOW LUB/CD1 102 ZIELONA GORA/CZ1 103 NOWA SOL/CZ1 Przedstawiciel Aero2:. Data.. (podpis) 43

44 LP. Lokalizacja Tabela 2. Zapotrzebowanie na strumienie 2Mbit/s dla Obszaru Tranzytowego. Dla ruchu wychodzącego (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) Dla ruchu przychodzącego (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) Dla wiązek dwukierunkowych (w strumieniach 2 Mbit/s) Pierwsza prognoza (Kwartał x) 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s BYDGOSZCZ/CT1 2 GDANSK/CT1 3 KATOWICE/CN1 4 GLIWICE/CT1 5 KRAKOW/CT1 6 LUBLIN/CT1 7 LODZ/CT1 8 OLSZTYN/CT1 9 POZNAN/CT1 10 POZNAN/CN1 11 RZESZOW/CT3 12 SZCZECIN/CT3 13 WARSZAWA/CT1 14 WARSZAWA/CT2 15 WROCLAW/CT1 Przedstawiciel Aero2:. Data.. 44

45 Tabela 3. Zapotrzebowanie OPL na strumienie 2Mbit/s dla LPSS-Aero2. L.P. wielkości dla prognozy przygotowywanej przez OPL Aero2 Nazwa SEZTEL Dla ruchu przychodzącego z OPL do Aero2 (w strumieniach 2 Mbit/s) Stan aktualny lub początk. po 6 mies. po 12 mies. po 18 mies. po 24 mies. 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s 2 Mbit/s Warszawa 2 Katowice 3 Poznań Przedstawiciel OPL:. Data.. 45

46 Data wpływu <Pieczęć z datą> Pkt 11a: Zamówienie na modyfikację Punktu Dostępu do Usługi <barkod> Aero2 <firmę spółki, jej siedzibę i adres, oznaczenie sądu rejestrowego, w którym przechowywana jest dokumentacja spółki oraz numer pod którym spółka jest wpisana do rejestru, numer identyfikacji podatkowej (NIP), wysokość kapitału zakładowego (i kapitału wpłaconego)> Numer Zamówienia: ZAMÓWIENIE na modyfikację Punktu Dostępu do Usługi <wypełnia Aero2> Dane PDU: poziom dostępu (zaznaczyć) DSLAM ATM IP Zarządzane poziom dostępu ATM (zaznaczyć) Lokalny Regionalny nazwa PDU (SEZTEL) adres PDU Id interfejsów Dotychczasowe parametry PDU: tryb realizacji PDU (zaznaczyć) tryb kolokacji tryb połączenia liniowego tryb łącza dzierżawionego liczba interfejsów STM-1 liczba interfejsów STM-4 liczba interfejsów STM-16 liczba interfejsów 1 GE Osoba kontaktowa Kontakt (telefon, fax, ) Wnioskowana modyfikacja parametrów usługi dostępu do PDU: ( w przypadku braku modyfikacji wpisać dotychczasowe parametry) tryb realizacji PDU (zaznaczyć) tryb kolokacji tryb połączenia liniowego tryb łącza dzierżawionego liczba interfejsów STM-1 liczba interfejsów STM-4 liczba interfejsów STM-16 liczba interfejsów 1 GE Osoba kontaktowa Kontakt (telefon, fax, ) Wnioskowana data modyfikacji PDU - - r. Dane dodatkowe: (wypełnić poniższe pola tylko w przypadku zmiany Zamówienia) Zmiana Zamówienia (zaznaczyć pole) Numer ref. OPL Zamówienia pierwotnego 46

47 (wypełnić poniższe pola tylko w przypadku akceptacji rozwiązania alternatywnego) Zamówienie dla rozwiązania alternatywnego (zaznaczyć pole) Numer ref. OPL Zamówienia pierwotnego Uwagi dodatkowe: Data, podpis i pieczęć osoby upoważnionej 47

48 FORMULARZ 2be OPL Numer zamówienia nadaje REALIZACJA PDU Z WYKORZYSTANIEM TRYBU KOLOKACJI Zamawiający: nazwa przyłączanego Przedsiębiorcy telekomunikacyjnego (Aero2) Udostępniający***: nazwa Innego Aero2 udostępniającego Łącza odpowiednio STM-1, STM- 4, STM-16, 1GE 1. Podstawa udostępniania łączy STM-1, STM- 4, STM-16, 1GE (numer umów kolokacyjnej lub najmu) (data podpisania) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (PDU ODF w obiekcie OPL) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: 3. Dane wymagane do zlokalizowania łączy STM-1, STM- 4, STM-16, 1GE w trybie kolokacji na przełącznicy ODF OPL Rząd/miejsce w rzędzie: Półka: Tacka/nr włókna: 4. Informacje dodatkowe 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 48

49 6. Pokwitowanie przekazania/odbioru Formularza 2be Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone oświadczenie**: Tak Nie *- Niepotrzebne skreślić ** Uwaga: Do Zamówienia w Trybie kolokacji Innego PT należy dołączyć oświadczenie innego PT wyrażającego zgodę na udostępnienie łączy odpowiednio STM-1, STM- 4, STM-16, 1GE. *** Wypełniane jeżeli Aero2 korzysta z kolokacji innego PT FORMULARZ 1bc Numer zamówienia nadaje OPL PRZYŁĄCZENIE Aero2 DO SIECI OPL W TRYBIE ŁĄCZA DEDYKOWANEGO Zamawiający: (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (FPSS w obiekcie Aero2) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: Długość geograficzna: Szerokość geograficzna 3. Zakończenie B (PDU OPL) Nazwa SEZTEL węzła PDU z odpowiedniego załącznika: 4. Informacje dodatkowe: 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 49

50 6. Pokwitowanie przekazania/odbioru Formularza 1bc Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego :* Tak Nie * UWAGA: Do Zamówienia w Trybie Łącza Dedykowanego należy dołączyć potwierdzenie posiadania tytułu prawnego dla wskazanej lokalizacji przez Aero2. FORMULARZ 3bc Numer zamówienia nadaje OPL REALIZACJA PDU DLA Aero2 W TRYBIE POŁĄCZENIA LINIOWEGO Zamawiający: (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Fizyczny Punkt Styku Sieci (ODF/STUDNIA 0 ) Nr studni Lokalizacja ODF: Adres obiektu OPL: Kod pocztowy: - Miejscowość: Piętro Pokój nr: Umiejscowienie ODF: Rząd/miejsce w rzędzie: Pólka: Tacka/numer włókna: Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Kabel światłowodowy wykorzystywany przez Aero2 Producent kabla: Typ włókna: Typ kabla: Rodzaj włókna: Kategoria włókien: Rok oddania kabla do eksploatacji: włókien światłowodowych kabla Aero2 i kabla OPL potrzebnych do realizacji połączenia: 50

51 - Kabel własny planowana budowa kabla wraz z kanalizacją teletechniczną/rurociągiem kablowym do studni OPL (wypełnić*) - Kabel własny planowana budowa kabla w kanalizacji innego Pt doprowadzonej już do studni OPL (wypełnić**) - Kabel własny zakończony w obiekcie OPL (wypełnić***) * Wymagana średnica otworu w studni kablowej OPL do wprowadzenia kanalizacji teletechnicznej/rurociągu kablowego Aero2: ** Właściciel kanalizacji teletechnicznej w której planowane jest ułożenie kabla Aero2 : *** Oznaczenie kabla / miejsce zakończenia kabla Aero2: - Kabel dzierżawiony od Innego PT znajdujący się w studni OPL - Kabel dzierżawiony od Innego PT zakończony w obiekcie OPL ****Należy dołączyć zgodę właściciela na udostępnienie włókien 3. Osoba do kontaktów roboczych ze strony Aero2 **** Oznaczenie kabla / nazwa właściciela kabla / miejsce zakończenia kabla: Imię Nazwisko: Telefon: 4. Pokwitowanie przekazania/odbioru Formularza 3bc: Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego: Tak Nie UWAGA: Wystąpienie Aero2 powinno zawierać wszystkie niezbędne dane dotyczące planowanej inwestycji, umożliwiające OPL opracowanie pełnych i jednoznacznych warunków technicznych. 51

52 Data wpływu <Pieczęć z datą> <barkod> Przedsiębiorca Telekomunikacyjny <firmę spółki, jej siedzibę i adres, oznaczenie sądu rejestrowego, w którym przechowywana jest dokumentacja spółki oraz numer pod którym spółka jest wpisana do rejestru, numer identyfikacji podatkowej (NIP), wysokość kapitału zakładowego (i kapitału wpłaconego)> Pkt 11 b: Zamówienie na likwidację Punktu Dostępu do Usługi Numer Zamówienia: ZAMÓWIENIE na likwidację Punktu Dostępu do Usługi <wypełnia Aero2> Dane PDU: poziom dostępu (zaznaczyć) DSLAM ATM IP Zarządzane poziom dostępu ATM (zaznaczyć) Lokalny Regionalny nazwa PDU (SEZTEL) adres PDU Dotychczasowe parametry PDU: tryb realizacji PDU (zaznaczyć) tryb kolokacji tryb połączenia liniowego tryb łącza dzierżawionego liczba interfejsów STM-1 liczba interfejsów STM-4 liczba interfejsów STM-16 liczba interfejsów 1 GE Osoba kontaktowa Kontakt (telefon, fax, ) Wnioskowana data likwidacji PDU - - r. Uwagi dodatkowe: Data, podpis i pieczęć osoby upoważnionej 52

53 FORMULARZ 2be Numer zamówienia nadaje OPL LIKWIDACJA PDU Z WYKORZYSTANIEM TRYBU KOLOKACJI Zamawiający: nazwa Przedsiębiorcy telekomunikacyjnego (Aero2) Udostępniający***: nazwa innego PT udostępniającego Łącza odpowiednio STM-1, STM- 4, STM-16, 1GE 1. Podstawa udostępniania łączy STM-1, STM- 4, STM-16, 1GE (numer umów kolokacyjnej lub najmu) (data podpisania) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (PDU ODF w obiekcie OPL) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: 3. Dane wymagane do zlokalizowania łączy STM-1, STM- 4, STM-16, 1GE w trybie kolokacji na przełącznicy ODF OPL Rząd/miejsce w rzędzie: Półka: Tacka/nr włókna: 4. Informacje dodatkowe 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 53

54 6. Pokwitowanie przekazania/odbioru Formularza 2be Przedstawiciel Aero2: (podpis) Przedstawiciel OPL: (podpis) Data Data *- Niepotrzebne skreślić *** Wypełniane jeżeli Aero2 korzysta z kolokacji innego PT 54

55 FORMULARZ 1bc OPL Numer zamówienia nadaje PRZYŁĄCZENIE Aero2 DO SIECI OPL W TRYBIE ŁĄCZA DEDYKOWANEGO Zamawiający: (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Zakończenie A (FPSS w obiekcie Aero2) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie ODF: Długość geograficzna: Szerokość geograficzna 3. Zakończenie B (PDU OPL) Nazwa SEZTEL węzła PDU z odpowiedniego załącznika: 4. Informacje dodatkowe: 5. Osoba do kontaktów ze strony Aero2: Imię i nazwisko Telefon 6. Pokwitowanie przekazania/odbioru Formularza 1bc Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) 55

56 FORMULARZ 3bc Numer zamówienia nadaje OPL LIKWIDACJA PDU W TRYBIE POŁĄCZENIA LINIOWEGO Zamawiający: (nazwa Przedsiębiorcy telekomunikacyjnego (Aero2)) Fizyczny Punkt Styku Sieci (ODF/STUDNIA 0 ) Nr studni Lokalizacja ODF: Adres obiektu OPL: Kod pocztowy: - Miejscowość: Piętro Pokój nr: Umiejscowienie ODF: Rząd/miejsce w rzędzie: Pólka: Tacka/numer włókna: Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. 2. Kabel światłowodowy wykorzystywany przez Aero2 Producent kabla: Typ włókna: Typ kabla: Rodzaj włókna: Kategoria włókien: Rok oddania kabla do eksploatacji: włókien światłowodowych kabla Aero2 i kabla OPL potrzebnych do realizacji połączenia: - Kabel własny planowana budowa kabla wraz z kanalizacją teletechniczną/rurociągiem kablowym do studni OPL (wypełnić*) * Wymagana średnica otworu w studni kablowej OPL do wprowadzenia kanalizacji teletechnicznej/rurociągu kablowego Aero2: - Kabel własny planowana budowa kabla w kanalizacji innego Pt doprowadzonej już do studni OPL (wypełnić**) - Kabel własny zakończony w obiekcie OPL (wypełnić***) ** Właściciel kanalizacji teletechnicznej w której planowane jest ułożenie kabla Aero2 : *** Oznaczenie kabla / miejsce zakończenia kabla Aero2: - Kabel dzierżawiony od Innego PT znajdujący się w studni OPL - Kabel dzierżawiony od Innego PT zakończony w obiekcie OPL ****Należy dołączyć zgodę właściciela na udostępnienie włókien **** Oznaczenie kabla / nazwa właściciela kabla / miejsce zakończenia kabla: 56

57 3. Osoba do kontaktów roboczych ze strony Aero2 Imię Nazwisko: Telefon: 4. Pokwitowanie przekazania/odbioru Formularza 3bc: Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego: Tak Nie UWAGA: Wystąpienie Aero2 powinno zawierać wszystkie niezbędne dane dotyczące planowanej inwestycji, umożliwiające OPL opracowanie pełnych i jednoznacznych warunków technicznych. 57

58 Pkt 11c: Zamówienie związane z przyłączeniem do Sieci OPL Wzór zamówienia związanego z przyłączeniem do sieci OPL NUMER ZAMÓWIENIA Numer zamówienia nadaje OPL 1. Podstawa: Umowy o połączeniu sieci z dnia Zmiana zamówienia Anulowanie zamówienia Nr pierwotnego zamówienia 2. Fizyczny Punkt Styku Sieci utworzenie bez zmiany rozszerzenie zmniejszenie likwidacja przeniesienie Adres: ul. Kod poczt.: - Miejscowość: Tryb Łącza Dedykowanego* - Formularz nr 1c Tryb Połączenia Liniowego* - Formularz nr 3c Tryb Sieci Szkieletowej* - Formularz nr 4c 3. PDU zmiany w PDU bez zmiany w PDU Zakończenie A (Nazwa SEZTEL centrali AERO2): Adres: ul. Kod poczt.: - Miejscowość: Odpowiedzialny za sprawy techn.: Telefon: Zakończenie B (Centrala OPL) Nazwa lokalizacji (Nazwa SEZTEL): Adres: ul. Kod poczt.: - Miejscowość: Przeznaczenie wiązek łączy międzysieciowych - ruch z NDS do sieci teleinformatycznej do sieci inteligentnej z sieci ruchomej strefowy bez NDS przelewowy Kierune k wiązki** Usługi realizowane na wiązce*** Operacje na wiązkach*** * Liczba łączy zamawianych po realizacji 2Mbit/s 64kbit/s 2Mbit/s 64kbit/s 4. Pokwitowanie przekazania/odbioru zamówienia wraz z załącznikami Przedstawiciel AERO2: (podpis) Przedstawiciel OPL: (podpis) Data Data Przedstawiciel Aero2 reprezentowany przez: 5. Uwagi: (imię i nazwisko) dołączył upoważnienie: Tak Nie * Formularze dodatkowe nie są wymagane w przypadku: likwidacji FPSS, zmniejszenia FPSS lub jeśli FPSS pozostaje bez zmian ** Kierunek wiązki: W wychodząca z sieci OPL, P przychodząca do sieci OPL, D dwukierunkowa *** Ruch międzysieciowy (wypełniając tabelę należy posługiwać się numerami przyporządkowanymi do poniższych usług): 58

59 1) nds_mn - międzynarodowy ze wskaźnikiem NDS 2) nds_ms - międzystrefowy ze wskaźnikiem NDS 3) nds_f2m - do sieci ruchomych ze wskaźnikiem NDS 4) nds_s - strefowy ze wskaźnikiem NDS 5) ndin - z sieci OPL do sieci inteligentnej operatora 6) ndsi - z sieci OPL do sieci teleinformatycznej operatora 7) nok - do/z sieci ruchomej 8) nol - z sieci operatorów stacjonarnych sieci strefowych **** Operacje na wiązkach: U - utworzenie, Z - zmniejszenie, R - rozbudowa, L - likwidacja UWAGA: w przypadku: likwidacji FPSS, zmniejszenia FPSS, operacji na wiązkach, wypełniony formularz traktowany jest jak wniosek i nie wymaga przeprowadzenia wywiadu technicznego 59

60 FORMULARZ 1c OPL Numer zamówienia nadaje PRZYŁĄCZENIE AERO2 DO SIECI OPL W TRYBIE ŁĄCZA DEDYKOWANEGO Zamawiający: (pełna nazwa) Liczba uruchamianych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: Liczba likwidowanych łączy STM-1, STM- 4, STM-16, 1GE Do PDU: ID interfejsu na PDU. ID interfejsu na PDU. 2. Zakończenie A (FPSS w obiekcie AERO2) Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie DDF: Długość geograficzna: Szerokość geograficzna 3. Zakończenie B (PDU OPL) Nazwa SEZTEL węzła PDU z odpowiedniego załącznika: 4. Informacje dodatkowe: 5. Osoba do kontaktów ze strony AERO2: Imię i nazwisko Telefon 6. Pokwitowanie przekazania/odbioru Formularza 1bc Przedstawiciel AERO2: (podpis) Przedstawiciel OPL: (podpis) Data Data Dołączone potwierdzenie posiadania tytułu prawnego :* Tak Nie * UWAGA: Do Zamówienia w Trybie Łącza Dedykowanego należy dołączyć potwierdzenie posiadania tytułu prawnego dla wskazanej lokalizacji przez AERO2. 60

61 FORMULARZ 3c OPL Numer zamówienia nadaje PRZYŁĄCZENIE SIECI PRZEDSIEBIORCY TELEKOMUNIKACYJNEGO W TRYBIE POŁĄCZENIA LINIOWEGO Zamawiający: Fizyczny Punkt Styku Sieci (pełna nazwa) Nazwa lokalizacji PDU (centrala OPL): Adres: Kod pocztowy: - Miejscowość: 1. Urządzenie teletransmisyjne AERO2 Rodzaj urządzenia: Typ urządzenia: Ilość: Adres miejsca instalacji urządzenia: Liczba okablowanych kart: Liczba E1 na DDF: 2. Kabel światłowodowy AERO2 Producent kabla: Typ / Producent włókien: Typ kabla: Rodzaj / Kategoria włókien: Rok oddania kabla do eksploatacji: - Praca z zabezpieczeniem - Praca bez zabezpieczenia - Kabel własny planowana budowa kabla wraz z kanalizacją teletechniczną/rurociągiem kablowym do studni OPL - Kabel własny planowana budowa kabla w kanalizacji innego Pt doprowadzonej już do studni OPL włókien światłowodowych kabla AERO2 i kabla OPL: * Wymagana średnica otworu w studni kablowej OPL do wprowadzenia kanalizacji teletechnicznej/rurociągu kablowego AERO2: ** Właściciel kanalizacji teletechnicznej w której planowane jest ułożenie kabla AERO2 : - Kabel własny zakończony w obiekcie OPL - Kabel dzierżawiony od innego PT znajdujący się w studni OPL - Kabel dzierżawiony od innego PT zakończony w obiekcie OPL ****Należy dołączyć zgodę właściciela na udostępnienie włókien 3. Osoba do kontaktów roboczych ze strony AERO2 *** Oznaczenie kabla / miejsce zakończenia kabla AERO2: **** Oznaczenie kabla / nazwa właściciela kabla / miejsce zakończenia kabla AERO2: Imię Nazwisko: Telefon: 61

62 4. Pokwitowanie przekazania/odbioru Formularza 3c: Przedstawiciel Aero2: Data (podpis) Przedstawiciel OPL: Data (podpis) Dołączone potwierdzenie posiadania tytułu prawnego: Tak Nie UWAGA: Wystąpienie AERO2 powinno zawierać wszystkie niezbędne dane dotyczące planowanej inwestycji, umożliwiające OPL opracowanie pełnych i jednoznacznych warunków technicznych. 62

63 FORMULARZ 4c OPL Numer zamówienia nadaje PRZYŁĄCZENIE SIECI PRZEDSIĘBIORCY TELEKOMUNIKACYJNEGO W TRYBIE SIECI SZKIELETOWEJ Zamawiający: (pełna nazwa) 1. Zamawiane łącze sieci szkieletowej Liczba uruchamianych łączy Przychodzące do OPL: Wychodzące z OPL: Dwukierunkowe: Liczba likwidowanych łączy Przychodzące do OPL: Wychodzące z OPL: Dwukierunkowe: 2. Zakończenie A - początek sieci szkieletowej (FPSS) Tryb Łącza Dedykowanego Tryb Połączenia Liniowego Tryb Kolokacji Tryb kolokacji innego PT* Adres: ul. Numer: Kod poczt.: - Miejscowość: Piętro: Pokój nr: Umiejscowienie DDF: Długość geograficzna: Szerokość geograficzna 3. Dane wymagane do zlokalizowania łącza 2Mbit/s w trybie kolokacji na przełącznicy DDF Rząd: Pion: Poziom: Łączówka: Miejsce na łączówce: 4. Zakończenie B zakończenie sieci szkieletowej (centrala OPL) Nazwa SEZTEL centrali: 5. Informacje dodatkowe: 6. Udostępniający: (nazwa innego PT udostępniającego łącza 2Mbit/s) Dołączone oświadczenie**: Tak Nie 7. Pokwitowanie przekazania/odbioru Formularza 4c Przedstawiciel Aero2: (podpis) Przedstawiciel OPL: (podpis) Data Data Dołączone potwierdzenie posiadania tytułu prawnego: Tak Nie 63

64 ** UWAGA: Do Zamówienia w Trybie Sieci Szkieletowej należy dołączyć oświadczenie innego PT wyrażającego zgodę na udostępnienie łączy 2Mbit/s. 64

65 Pkt 12: Lista testów teletransmisyjnych urządzeń SDH Testy sprawdzenia kompatybilności urządzeń NR Nazwa Testu Wymagany rezultat K1 K2 K3 A. Testy bajtów nagłówka STM-1/4 1 Bajty A1, A2 powinny mieć wartość F6h i 28h zgodnie z zaleceniem ITU-T G.707. Badanie bajtów fazowania Błąd w bajtach A1, A2 powinien być interpretowany jako alarm LOF bądź OOF ramki - A1, A2 gdy zdarzenie trwa krócej niż 3 ms, zgodnie z zaleceniem ITU-T G Badanie bajtu nagłówka sekcji regeneracji - J0 Bajt J0 powinien być interpretowany i ustawiony zgodnie z zaleceniem ITU-T G.707. Bajt J0 domyślnie powinien być blokowany a nie przesyłany transparentnie. Jeżeli bajt J0 jest nie używany to powinien mieć wartość 01h 3 Badanie bajtu użytkownika - F1 Bajt F1 powinien być zgodny z zaleceniem ITU-T G.707. Domyślnie powinien być blokowany. 4 Badanie bajtów kanału łączności służbowej - E1, E2 Bajty E1, E2 powinny być zgodnie z zaleceniem ITU-T G.707 p Domyślnie powinny być blokowane 5 Badanie bajtów kanału komunikacji danych (DCC) - D1-D12 Domyślnie wszystkie bajty kanału transmisji danych powinny być zablokowane. Testy poprawności realizacji protekcji- MSP 1+1 STM-1/4 1 Sprawdzenie sygnalizacji na bajtach K1/K2 Zgodna z zaleceniem G

66 Pkt 13: Formularz ilości godzin Nadzoru OPL i Interwencji OPL Wzór zamówienia związanego z przyłączeniem do sieci OPL Zamówienie związane z przyłączeniem do sieci OPL Formularz ilości godzin Nadzoru OPL i Interwencji OPL Aero2:... Oznaczenie Obiektu:... Numer Szczegółowej Umowy Kolokacji:. Tryb (ekploatacja /pilne interwencje ) Data i godzina Łączny czas Nadzoru Dni Niedziele Rodzaj prac wykonywanych Dni Podpis - LP Robocze i dni przez Aero2 Dni Rozpoczęcia Zakończenia Robocze OPL Robocze Nadzoru OPL Nadzoru OPL ustawowo wolne od Soboty Soboty pracy cała doba K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 K11 1 Podpis Aero Suma godzin *) łączny czas nadzoru należy wyliczać uwzględniając każdą rozpoczętą godzinę nadzoru 66

67 Pkt 14: Wzór załącznika adresowego Wzór Załącznika Adresowego (wypełniony w terminie 3 DR po doręczeniu decyzji) Załącznik Adresowy Tabela 1. Wykaz osób/komórek właściwych do kontaktów pomiędzy Stronami w poszczególnych sprawach związanych z realizacją Decyzji Lp. Sprawy związane z: ze strony OPL: Osoba/komórka upoważniona do kontaktów adres lub nr telefonu ze strony Aero2: adres lub nr telefonu

68 Pkt 15: Mapa Obszarów Tranzytowych i Stref Numeracyjnych OPL Centrala, która może realizować funkcję międzystrefową 68
